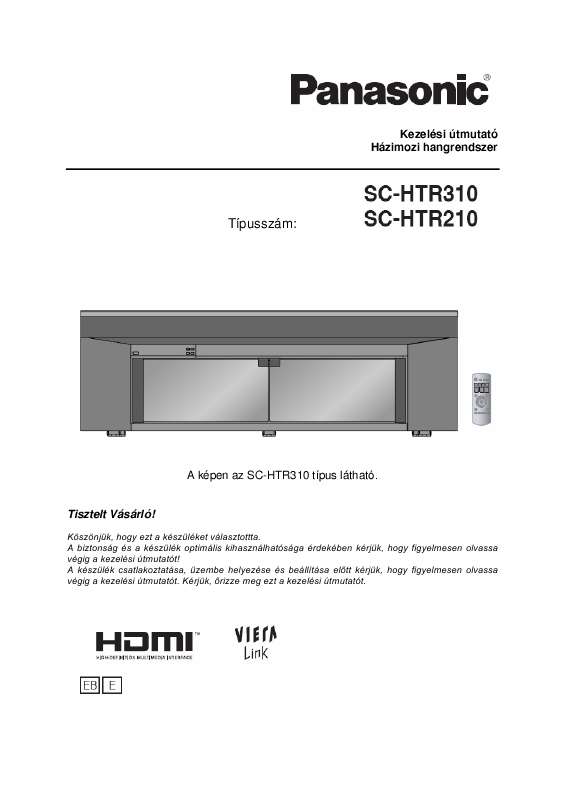

Az Ön kézikönyve PANASONIC SC-HTR210

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: oldal) Miután elhelyezte az állványt, szerelje fel az üveglapot, a polcot és az üvegajtókat. 2. lépés: A televízió és a DVD-lejátszó csatlakoztatása (16. oldal) (Hacsak nincs külön megemlítve, küls eszközök és kábelek nincsenek a termékhez mellékelve) Javasolt TV méret: 50 coll vagy kevesebb 42 coll vagy kevesebb Csatlakoztatások elvégzése oldal) csatlakoztasson egyéb hangsugárzókat az elüls-, a közép hangsugárzókhoz és az extra mélysugárzóhoz. Más hangsugárzók használata a készülék károsodását okozhatja és ronthatja a hangminséget. 2 Tartalomjegyzék Használat eltt A házi-mozi rendszer üzembe helyezése....2 Biztonsági óvintézkedések Mellékelt tartozékok...5 Vezérlési útmutató....6 Távvezérl üzembe helyezése Az állvány összeszerelése Házi-mozi csatlakoztatások Alap csatlakoztatások 16 Csatlakoztatás HDMI terminálon keresztül (TV, DVD-felvev, stb.) Digitális csatlakozóaljzattal rendelkez eszközök csatlakoztatása.

3 ...18 Videomagnó csatlakoztatása Egyéb csatlakoztatások Set top box csatlakoztatása (kábel vagy mhold)...20 DVD/Video-kombi készülék csatlakoztatása Csatlakoztatás a hálózathoz A hansugárzó kimenet ellenrzése..23 Filmek és zenék lejátszása Hangeffektusok TM A VIERA Link,,HDAVI Control " használata28 Funkciók és beállítások Halk térhangzás üzemmód Játék

4 ..29 Némítás Hangsugárzó kimenet beállítása REAL CENTER funkció...30 Hangminség beállítása Egyensúly beállítása...31 Készenléti üzemmód energiafelhasználásának csökkentése Viera Link,,HDAVI Control" kikapcsolása Idkésleltetés beállítása.. 32 Váltás két duál hangsáv között..33 Tiszta hang alacsony hangern...

5 ...33 Csillapító bekapcsolása...34 Bemeneti jelek beállítása Gyári beállítás Egyéb Panasonic eszközök csatlakoztatása.36 Hibaüzenetek Minségtanúsítás, mszaki adatok..42 Hibakeresés Lejátszható digitális jelek Szójegyzék.

6 .44 Karbantartás Csatlakoztatás Lejátszás Tudnivalók 3 Biztonsági óvintézkedések Elhelyezés A készüléket rezgésektl és magas páratartalomtól menten, közvetlen napfénytl és magas hmérséklettl távoli, egyenletes felületre helyezze. A felsorolt hatások a készülék burkolatát és egyéb alkatrészeit károsíthatják, ezáltal a készülék élettartama rövidülhet. Ne kapaszkodjon a készülékbe, mert ez komoly sérülést okozhat. Megfelelen helyezze a televíziót az állványra. Használja a felborulásgátló pántot a televízió leesésének és az ebbl adódó károk megelzése érdekében. Ne helyezzen az elírtnál nehezebb tárgyakat az állványra vagy a polcokra. A hálózati feszültségtl eltér nagyfeszültség áramforrások nem használhatók. Ilyen csatlakoztatás tüzet okozhat és túlterhelheti a készüléket. Egyenfeszültség áramforrás nem használható. Hajón vagy bárhol, ahol nagyfeszültség csatlakozók is elfordulhatnak, feltétlenül ellenrizze a tápfeszültséget. Tápfeszültség A hálózati csatlakozókábel védelme Idegen tárgyak Üvegajtó Szerviz Ellenrizze, hogy a hálózati csatlakozókábel nem sérült-e és, hogy a csatalakoztatás tökéletes-e. A sérült szigetelés és a laza csatlakoztatás tz-és áramütés-veszélyes. Ne hajlítsa meg és ne helyezzen rá nehéz tárgyakat, mert ez áramütést okozhat. A hálózati csatlakozódugót határozottan fogja meg, amikor kihúzza a fali aljzatból. A hálózati csatlakozókábel meghúzása áramütést okozhat. Ne fogja meg a hálózati csatlakozódugót nedves kézzel, mert ez áramütést okozhat. Húzza ki a hálózati csatlakozókábelt, amikor a készüléket hosszabb ideig nem használja. Gondoskodjon arról, hogy a fémtárgyak ne kerülhessenek a készülék belsejébe. A készülék belsejébe kerül fémtárgyak áramütést vagy meghibásodást okozhatnak. Különös gondossággal kerülje, kifreccsen víz vagy folyadék kerüljön a készülék burkolatára, vagy a készülékbe, mert ez tz- és áramütésveszélyes. Azonnal húzza ki a hálózati csatlakozókábelt a fali konnektorból és forduljon a márkaszervizhez, ha ez megtörtént. Ne érje a készüléket rovarirtó spray, mert némelyik spray gyúlékony gázokat tartalmaz és ez tzveszélyes. Ügyeljen arra, hogy az üvegajtók ne karcolódjanak meg. Vigyázzon, hogy ne csípje be az ujját, az ajtók nyitásánál illetve becsukásánál.

7 Ne érjen az ajtókhoz, ha azok megrepedtek. A pótlás érdekében vegye fel a kapcsolatot a kereskedvel. Üzemzavar esetén se kísérelje meg szétszedni, megjavítani vagy átalakítani a készüléket. Húzza ki a hálózati csatlakozódugót a fali konnektorból és forduljon szakképzett szervizhez, ha mködés közben üzemzavar lép fel, pl. a hang megsznik, a jelzfények nem világítanak, kellemetlen szagot érez vagy bármilyen olyan probléma lép fel, amelyet ez a kezelési útmutató nem említ. Áramütés érheti vagy a készülék meghibásodhat, ha azt nem szakképzett személy szedi szét, javítja vagy alakítja át. Meghosszabbíthatja a készülék élettartamát, ha kihúzza a csatlakozódugót a hálózatból, amikor a berendezést hosszabb ideig nem használja. 4 Mellékelt tartozékok Kérjük, ellenrizze és azonosítsa a mellékelt tartozékokat. A tartozékok megrendelésénél hivatkozzon a zárójelben lév cikkszámokra. (A cikkszámok a márciusi állapotot tükrözik. Ezek késbb változhatnak.) Az állvány tartozékai 1 db üveglap 4 db kerékrögzít (TBLB3008) 2 db csavar 2 db üvegajtó Bal oldal Jobb oldal : 1 x bal (RXQ1607) 1 x jobb (RXQX0091) : 1 x bal (RXQ1612) 1 x jobb (RXQX0092) 2 db polc (RKQ2G0004-K) 1 db polc (RKQ2G0005-K) 8 db tipli 4 db tipli Az ersít tartozékai Hálózati csatlkozókábel (K2CQ2CA00007) 2 db elem 1 db távirányító (N2QAYB000288) Csomagolás Üveglap Üveglap Üvegajtók Üvegajtók Egyéb tartozékok Polcok Egyéb tartozékok Polcok Elemek Távvezérl Állvány Állvány Elemek Távvezérl 5 Vezérlési útmutató Elölnézet Elüls hangsugárzó (bal) Vezérl panel (kijelz) Középs hangsugárzó Elüls hangsugárz&oa fület. Fogadja meg az alábbi tanácsokat: Ne keverje a régi és az új elemeket. Ne használjon egyszerre különböz fajtájú elemeket. Ne szedje szét és ne zárja rövidre az elemeket. Ne kísérelje meg az alkáli és a mangán elemeket feltölteni. Ne használjon olyan elemeket, amelyeknek a burkolata sérült. Az elemeket úgy helyezze be, hogy a polaritás (+ és -) megegyezzen a távvezérlben lév jelzésekkel. Az elemek helytelen használata elektrolit-szivárgást okozhat, ami tönkreteheti a távirányítót. Vegye ki az elemeket és sötét, hvös helyen tárolja, ha a távvezérlt hosszabb ideig nem kívánja használni. VIGYÁZAT! Helytelenül végzett elemcsere robbanásveszélyt o eltávolításához. Gondoskodjon arról, hogy a kerekek leszedése után legalább 2 ember fogja meg a talpat és tegye vissza a helyére a berendezést. Kövesse az alábbi útmutatásokat az állvány felemeléséhez. Ne tegyen semmit az állványra/állványba, miközben eltávolítja a kerekeket. Az üveglapot se tegye rá az állványra a fenti mvelet közben. Alulnézet Ell Kerék Hátul Fogja meg és húzza. Puha ruha, stb. Az állvány megemelése 1) Fogja meg az állvány tetejét, majd döntse elre és tegye a kezét a hátsó rész aljához. 2) Tegye a másik kezét az elüls rész aljához. 3) Emelje fel az állványt mindkét kezével. Hátul Ell 11 Az állvány összeszerelése - folytatás Az üveglap felhelyezése Üveglap Csúszásgátló Kiálló rész Ragasztócsík 1 Helyezze az üveglapot (tartozék) az állvány kiálló részéhez. Az üveglapnak van elüls és hátsó oldala. Illessze az üveglapot lapjával felfelé a ragasztócsíkkal ellátott részhez. Az állvány teteje Oldalnézet 2 Az állvány teteje Üveglap Helyezze az üveglapot lassan az állványra. Megjegyzés: Lassan emelje fel és le az üveglapot, nehogy összetörjön. Polcok felszerelése 1 Helyezze be a tiplit (tartozék) a Furat furatba az egyik oldalon. Tipli 2 Tegye be polcot (tartozék) megdöntve és a tiplit illessze be a polc alján található vájatba. Vájat (a polc alján) Polc 3 Tartsa meg a polcot és helyezze be a tiplit a furatba a másik oldalon. Állítsa a polcot vízszintes helyzetbe. A polc magasságának beállításához 3 különböz szint áll rendelkezésére. A polc helyzetének megváltoztatásához helyezze a tipliket a megfelel furatba. Amikor a polc nincs felszerelve, a tipliket hagyja a furatokban, nehogy azok elvesszenek. Mértékegység: mm Tipli elhelyezkedése Fels polc Magasság Alsó Rekesz polc Szélesség Mélység Fels Középs (jobb és bal) 354 Alsó Rekesz Tipli elhelyezkedése Fels polc Magasság Alsó polc Szélesség Mélység Fels Középs Mértékegység: mm Alsó Az állvány összeszerelése - folytatás A DVD-lejátszó/felvev, Blu-ray lejátszó, illetve egyéb berendezések üzembe helyezése (Kérjük, olvassa el többi eszköz kezelési útmutatóját is.

8 ) Nyomja meg a fekete körrel jelölt részeket. Hátulnézet Kis perforált rész 1 A vezetékek behúzásához nyomja meg hüvelykujjával ersen a hátsó részen elhelyezked perforált részeket. Perforált részek Nagy perforált rész Olvassa el a oldalon található,,csatlakoztatás egyéb eszközökkel" cím részt. Amennyiben a készülék kezelési útmutatója elírja a szellztetést, távolítsa el a hátsó panelen elhelyezked perforált részeket. Amennyiben a készülék oldalán különböz nyílások helyezkednek el, olvassa el a kezelési útmutatót a megfelel üzembe helyezés érdekében. A polcon elhelyezett csatlakozatásához húzza kábelköteget a perforált részen. Oldalnézet Elölnézet Polc teteje 2 készülék át a Legalsó szint Polc teteje (,,A" méret): 348 mm (Maximum mélység, amikor a nagy perforált rész nyitva van a hátsó panelen) Polc teteje (,,A" méret): 255 mm (Maximum mélység, amikor a kis perforált rész nyitva van a hátsó panelen) A legalsó szint (,,B" méret): 255 mm (A készülék maximális mélysége) Megjegyzés: Ne helyezzen a fels polcra 12 kg-nál nehezebb készüléket. Az alsó polcra maximum 20 kg-os készülék tehet. A fels polcon elhelyezett DVD-felvev, stb. interferenciát okozhat. Amennyiben ez történik, helyezze azt az alsó polcra. Az üzembe helyezend készüléktl függen elfordulhat, hogy az eszköz nem csatlakoztatható. A készülék üzembe helyezéséhez állítsa a polcot olyan magasra, ahol a kábelek kiférnek. Ha az legalsó polcra teszi a készüléket elfordulhat, hogy a készülék a mélysége miatt nem illeszkedik megfelelen, illetve a kábeleket nem lehet kihúzni. Amikor a készüléket üzembe helyezi, nézze át a 12. oldalon található táblázatot. A televízió üzembe helyezése (Kérjük olvassa el televízió kezelési útmutatóját is.) Javasolt TV méret: 50 coll vagy kevesebb 42 coll vagy kevesebb Helyezze a televíziót (a talppal együtt) az állvány közepére. Megjegyzés: Emelje meg a televíziót, majd óvatosan tegye az állványra. Ellenkez esetben a fels panel megsérülhet. (További részletekért olvassa el a televízió útmutatóját. ) Ha televízió talpa túlzottan hozzátapad az üveglaphoz, helyezzen egy vékony tárgyat a talp és az üveglap közé. Ez könnyebbé teheti a talp elmozdítását. Ha forgó talpat használ, ügyeljen arra, hogy lógjon le az állványról, még akkor sem, ha forog. Televízió talp 13 Az állvány összeszerelése - folytatás A kerekek rögzítése A berendezés rögzítéséhez tegye a kerékrögzítket (tartozék) a kerekek alá. Elöl A rögzítk felhelyezésénél, illessze a kerekek elüls felét a rögzítkön található nyílhoz. Kerékrögzít Nyíl A rögzítk eltávolításához emelje fel az állványt. Olvassa el a 11. oldalon az állvány felemelésérl szóló fejezetet. A rögzítk elhelyezkedése Helyezze a rögzítket a kerekek alá az ábrán látható módon (a szaggatott vonallal jelölve). Elöl Elöl Hátul Hátul A televízió elhelyezése Rögzítse a televíziót az állványhoz, a készülék felborulásának megelzése érdekében. Példa az Üzembe helyezésre Felborulásgátló pánt Lyuk Csavar (tartozék) Példa az Üzembe helyezésre Az állvány rögzítése Csatlakoztassa a televízióhoz mellékelt felborulásgátló pántot a tartozék csavarok segítségével a mellékelt ábrán látható módon. (Amennyiben a TVhez nincs mellékelve a felborulás-gátló pánt, vásároljon egyet.) A felborulás-gátló pántot illessze az állvány hátsó részén található, erre a célra kialakított lyukba. Amennyiben a lyuk nem a megfelel helyen helyezkedik el, fúrjon egy kb. 2 mm-es lyukat és rögzítse a pántot a csavarral. Ha túlhúzza a csavart, a menet elforog és a TV nem rögzíthet megfelelen. Falhoz történ rögzítés Használja a megvásárolt csavarokat. A falhoz/oszlophoz történ megfelel rögzítéshez használjon ers kötelet, vagy láncot. A falnak, illetve oszlopnak elég ersnek kell lennie, ahhoz, hogy elbírja a TV súlyát. További információ érdekében kérdezze telepítjét. Rögzítse a készülék mindkét felét a jobb és bal oldalon. A képen egy példa látható. A valódi készülék formája eltérhet az ábrán láthatótól. 14 Az állvány összeszerelése - folytatás Az üvegajtók felszerelése 1 Csavar Lemez Philips-fej csavarhúzó Ajtópánt Vegye ki a 4 db csavart a Philips-fej (csillag-) csavarhúzó segítségével és távolítsa el az ott található lemezt az üvegajtó pántból.

9 Mieltt kiveszi a lemezt, távolítsa el az ajtópántokat rögzít ragasztószalagokat. Használja a Philips-fej csavarhúzót, amely illeszkedik a csavar fejéhez. 2 Illessze az üvegajtót (tartozék) az ajtópántba és Mágnes Csavar Lyuk Az üveg bels oldala Csúszásgátló anyag Csavar próbaképpen rögzítse azt 2 csavarral. A mellékelt ábrán látható módon rögzítse a bal oldali üvegajtót. A rögzít mágnes egyik oldalán lyuk található, ez jelzi az üvegajtó bels oldalát. Az üvegajtót azzal a felével rögzítse az ajtópántba, ahol a csúszásgátló anyag található. 3 Philips-fej csavarhúzó Az üveg bels oldala A megfelel magasság és a hézagok beállításához csukja be az üvegajtókat. Amennyiben az ajtók megfelelen illeszkednek, nyissa ki azokat és húzza meg teljesen az elüls rögzít csavarokat a Philips-fej csavarhúzóval. Csavar Csavar 4 Rögzítse a 2 hátsó csavart. A másik üvegajtót ugyanígy szerelje fel. Az üveg bels oldala Philips-fej csavarhúzó Csavar 15 Házi-mozi csatlakoztatások Alap csatlakoztatások Csatlakozó kábel Sztereó hang kábel (nem tartozék) 21-pólusú SCART-kábel (nem tartozék) Olvassa el a csatlakoztatott készülék útmutatóját a megfelel típusú kábel kiválasztása érdekében. Hangkimenet R (jobb) L (bal) 21-pólusú SCART-kábellel történ csatlakoztatás Csatlakoztassa a videokábelt a másik eszközbl a TVhez. Használja ezt a csatlakoztatást, annak érdekében, hogy a másik eszközbl kijöv hangot a TV-n hallja, még akkor is, ha ez a berendezés Készenléti üzemmódban van. Ersít Videokábel Audiokábel DVD-lejátszó, stb. 21-pólusú SCARTkábellel történ csatlakoztatás Csökkentse a televízió hangerejét és válassza ki a,,tv"-t, miután a fentiek alapján elvégezte a csatlakoztatásokat. A csatlakoztatások elvégzése eltt kapcsoljon ki minden készüléket. Az eszközök csatlakoztatásához olvassa el a készülékekhez mellékelt kezelési útmutatót. 16 Házi-mozi csatlakoztatások - folytatás A készülékek csatlakoztatása HDMI-csatlakozóaljzaton keresztül (TV, DVD-felvev, stb.) Csatlakozó kábel Sztereó hang kábel (nem tartozék) HDMI kábel (nem tartozék) Optikai dig. audiokábel (nem tartozék) Megjegyzés a HDMI kábel használatához A legjobb eredmény elérése érdekében Panasonic típusú HDMI kábelt használjon. Végezze el a készülékének megfelel A) vagy B) típusú csatlakoztatást. Digitális audio (hang) kimenet (optikai) Hangkimenet R (jobb) L (bal) HDMI bemenet Az optikai digitális kábel csatlakoztatása Ezzel az oldalával felfelé nézve tolja be teljesen. Ne hajlítsa meg! Ersít Blu-ray lejátszó/dvdfelvev, stb. A csatlakoztatások elvégzése eltt kapcsoljon ki minden készüléket. Az eszközök csatlakoztatásához olvassa el a készülékekhez mellékelt kezelési útmutatót. 17 Házi-mozi csatlakoztatások - folytatás A készülékek csatlakoztatása digtális csatlakozóaljzaton keresztül Csatlakozó kábel Optikai digitális audiokábel(nem tartozék) Koaxiális kábel (nem tartozék) Olvassa el a csatlakoztatott készülék útmutatóját a megfelel típusú kábel kiválasztása érdekében. Digitális audio (hang) kimenet (optikai) Csatlakoztassa a videokábelt a másik eszközbl a TV-hez. Használja ezt a csatlakoztatást, annak érdekében, hogy a másik eszközbl kijöv hangot a TV-n hallja, még akkor is, ha ez a berendezés Készenléti üzemmódban van. Az optikai digitális kábel csatlakoztatása Ersít Ezzel az oldalával felfelé nézve tolja be teljesen. Ne hajlítsa meg! Videokábel Audiokábel DVD-lejátszó, stb. Digitális audio kimenet (optikai) Digitális audio kimenet (koaxiális) Végezze el a készülékének megfelel A) vagy B) típusú csatlakoztatást. A csatlakoztatások elvégzése eltt kapcsoljon ki minden készüléket. Az eszközök csatlakoztatásához olvassa el a készülékekhez mellékelt kezelési útmutatót. 18 Házi-mozi csatlakoztatások - folytatás Videomagnó csatlakoztatása Csatlakozó kábel Sztereó hang kábel (nem tartozék) Optikai digitális audiokábel(nem tartozék) Olvassa el a csatlakoztatott készülék útmutatóját a megfelel típusú kábel kiválasztása érdekében. Digitális audio (hang) kimenet (optikai) Csatlakoztassa a videokábelt a másik eszközbl a TV-hez. Használja ezt a csatlakoztatást, annak érdekében, hogy a másik eszközbl kijöv hangot a TV-n hallja, még akkor is, ha ez a berendezés Készenléti üzemmódban van. Az optikai digitális kábel csatlakoztatása Ersít Ezzel az oldalával felfelé nézve tolja be teljesen. Ne hajlítsa meg! Videokábel Audiokábel Videomagnó, stb.

10 Hangkimenet R (jobb) L (bal) A csatlakoztatások elvégzése eltt kapcsoljon ki minden készüléket. Az eszközök csatlakoztatásához olvassa el a készülékekhez mellékelt kezelési útmutatót. 19 Egyéb csatlakoztatások Set top box csatlakoztatása (kábel vagy mhold) Csatlakozó kábel Optikai digitális audiokábel(nem tartozék) Koaxiális kábel (nem tartozék) Olvassa el a csatlakoztatott készülék útmutatóját a megfelel típusú kábel kiválasztása érdekében. Csatlakoztassa a videokábelt a másik eszközbl a TV-hez. Használja ezt a csatlakoztatást, annak érdekében, hogy a másik eszközbl kijöv hangot a TV-n hallja, még akkor is, ha ez a berendezés Készenléti üzemmódban van. Digitális audio (hang) kimenet (optikai) Ersít Videokábel Audiokábel Az optikai digitális kábel csatlakoztatása Ezzel az oldalával felfelé nézve tolja be teljesen. Ne hajlítsa meg! Digitális audio kimenet (optikai) Digitális audio kimenet (koaxiális) Set top box, mholdvev, stb. DVD-lejátszó, stb. A csatlakoztatások elvégzése eltt kapcsoljon ki minden készüléket. Az eszközök csatlakoztatásához olvassa el a készülékekhez mellékelt kezelési útmutatót. 20 Egyéb csatlakoztatások DVD-Videó kombi készülék csatlakoztatása DVD/VCR csatlakozóaljzaton keresztül Csatlakozó kábel Optikai digitális audiokábel(nem tartozék) Sztereo hang kábel (nem tartozék) Olvassa el a csatlakoztatott készülék útmutatóját a megfelel típusú kábel kiválasztása érdekében. Digitális audio (hang) kimenet (optikai) Csatlakoztas-sa a videokábelt a másik eszközbl a TV-hez. Használja ezt a csatlakoztatást, annak érdekében, hogy a másik eszközbl kijöv hangot a TV-n hallja, még akkor is, ha ez a berendezés Készenléti üzemmódban van. Az optikai digitális kábel csatlakoztatása Ezzel az oldalával felfelé nézve tolja be teljesen. Ne hajlítsa meg! Ersít Videokábel Audiokábel DVD/Videó kombi készülék R (jobb) L (bal) Audio kimenet DVD/VCR kimenet Digitális audio kimenet (optikai) DVD kimenet A csatlakoztatások elvégzése eltt kapcsoljon ki minden készüléket. Az eszközök csatlakoztatásához olvassa el a készülékekhez mellékelt kezelési útmutatót. 21 Csatlakoztatás a hálózathoz A csatlakoztatások elvégzése A hálózati kábelt csak az összes csatlakoztatás elvégzése után csatlakoztassa. Ersít Hálózati csatlakozókábel (tartozék) Háztartási fali konnektorhoz ~ V, 50 Hz Csatlakozó Hálózati kábel Kb. 6 mm A hálózati kábel csatlakoztatása A használt bemeneti típustól függen elfordulhat, hogy a hálózati kábel egy kicsit kiáll (az ábrán látható módon), még akkor is, ha az tökéletesen lett csatlakoztatva. Ez nem jelent problémát a készülék használatát illeten. Megjegyzés: A mellékelt hálózati vezeték csak ehhez a berendezéshez készült. Ne használja másik készülékkel. Továbbá ne használja a másik készülékhez mellékelt hálózati kábelt ezzel a berendezéssel. Energiatakarékosság A készülék akkor is fogyaszt kis mérték villamos energiát (kb. 0,7 W), amikor készenlét állapotban van. Energiatakarékossági okból húzza ki a hálózati csatlakozódugót a fali aljzatból, ha a készüléket hosszabb ideig nem fogja használni. A memóriában tárolt néhány adatot vissza kell majd állítania, ha a készüléket ismét csatlakoztatja a hálózathoz. Készenléti üzemmód (Standby) jelz Készenlét-jelz fény Készenlét/bekapcsoló gomb Készenlét/bekapcsoló A kapcsoló megnyomásával a készülék készenléti (kikapcsolt) állapotból bekapcsolható és fordítva. A készülék készenléti (kikapcsolt) állapotban is fogyaszt némi villamos energiát. Készenlét-jelz fény A jelzfény világít, ha a készüléket a fali hálózati aljzathoz csatlakoztatta. 22 A hangsugárzó kimenet ellenrzése A hang kimenetet tesztjel segítségével ellenrizheti. 1. Nyomja meg a(z) gombot. 2. Nyomja meg a(z) gombot a tesztjel megszólaltatásához. Hangsugárzó gomb 3. A(z) hangsugárzó hangerejét. megnyomásával állítsa be az elüls A tesztjel egyszerre csak egy hangsugárzóból hallatszik (2 mp-ig) a következ sorrendben: L (Bal els) -> C (Középs) -> R (Jobb els) -> SUBW (Mélysugárzó) 4. Nyomja meg a(z) gombot a tesztjel leállításához. Megjegyzés: Ellenrizze a csatlakoztatásokat, ha a hangsugárzó nem ad tesztjelet. (7. oldal) Hangsugárzó kimenet beállítása Ha úgy érzi, hogy a középs- és a mélyhang sugárzó hangereje nincs egyensúlyban az elüls hangsugárzókkal, állítsa be az igényeinek megfelelen.

11 1. 2. A tesztjel megszólaltatása (a fent leírtak szerint, 1-3. lépés). Nyomja meg a(z) gombot a hangsugárzó beállításához. SUBW (Mélysugárzó) -> C (Középs hangsugárzó) 3. Nyomja meg a(z) gombot a hangsugárzó kimeneti szintjének beállításához. A tesztjel a beállítandó hangsugárzóból jön. A tesztjel 2 másodperccel a fenti beállítás után is megjelenik. Beállítási tartomány: SUBW: OFF, MIN, 1-19, MAX C: A tesztjel leállításához nyomja meg a(z) gombot. Megjegyzés: Az elüls hangsugárzó hangerejének beállításához, nyomja meg a.a jobb, illetve bal elüls hangsugárzók egyensúlyának beállításához, olvassa el az,,egyensúly beállítása" fejezetet. (31. oldal). Ha mélysugárzó beállításánál az,,off" lehetséget választja, a mélysugárzóból nincs kimeneti jel. Az SFC üzemmódban nem változik a csatornaszint beállítás, még akkor sem, ha az összes csatornaszintet beállította. Ha beállította ezt a beállítást a Dolby Virtual Speaker funkció mködik. Amikor 2-csatornás forrást játszik le, a Dolby Pro Logic II is mködik. (26-27.oldal) Beállíthatja a hangsugárzó szintet, miközben filmet vagy zenét játszik le. (29. oldal) 23 Filmek és zenék lejátszása Elkészület Kapcsolja be a televíziót és ellenrizze a csatlakoztatásokat (HDMI, pl.) a televízió távvezérljének használatával. A készülék bekapcsolásához. A jelforrás kiválasztásához. A hanger beállításához. A vezérlpanel mködtetése Kapcsolja be a készüléket a(z) gomb megnyomásával. Válassza ki a jelforrást. gombot. Nyomja meg a(z) (A bemeneti jelforrás átkapcsol, minden alkalommal, amikor megnyomja a gombot. ) TV :TV BD/DVD : Blu-ray lejátszó/ (gyári beállítás) DVD-felvev AUX1 : AUX1 bemenet AUX2 : AUX2 bemenet AUX3 : AUX3 bemenet Indítsa el a lejátszást a másik készüléken. Állítsa be a hangert. Nyomja meg a(z) gombot. 24 Filmek és zenék lejátszása - folytatás A 39. oldalon találja azokat a digitális jelforrásokat, amelyeket a berendezés megszólaltathat. Nyomja meg ezt a gombot a készülék bekapcsolásához. A jelforrás kiválasztásához nyomja meg ezeknek a gomboknak egyikét. (gyári beállítás) TV :TV BD/DVD : Blu-ray lejátszó/ (gyári beállítás) DVD-felvev AUX1 : AUX1 bemenet AUX2 : AUX2 bemenet AUX3 : AUX3 bemenet Minden alkalommal, amikor megnyomja az [AUX] gombot, az,,aux1",,,aux2" és az,,aux3" jelforrás váltakozik. Indítsa el a lejátszást a másik készüléken. A térhangzás különféle variációit élvezheti. ( oldal) A hanger beállításához használja ezeket a gombokat. 0-tól (Min) Lejátszás után, csökkentse a hanger szintjét és kapcsolja ki a készüléket. 50-ig (Max) Megjegyzés: A lejátszás forrásától függen, úgy érezheti, hogy a mélysugárzó vagy a középs hangsugárzó hangereje nincs tökéletes egyensúlyban az elüls oldal) A BD/DVD csatlakozóaljzathoz csatlakoztatott eszköz jele a TV kimeneten keresztül kerül a TV-re, még akkor is, ha nem a,,bd/dvd" bemenetet választotta ki. A képek és hangok élvezete, amikor a rendszer OFF (kikapcsolt) állapotban van Amikor a másik eszköz, mint a TV és a DVD-felvev HDMI kábelen keresztül (17. oldal) csatlakozik ehhez a berendezéshez, a felvev kép és hangjelei keresztülmennek a berendezésen és megjelennek a TV-n, még akkor is, amikor ez a berendezés ki van kapcsolva. (Standby through funkció) Ez alkalmas arra, amikor csak a TV hangsugárzóit szeretné hallgatni. Az x.v. Colourral felvett képek is támogatottak. (40. oldal) Megjegyzés: Ha kikapcsolja a készüléket, a BD/DVD HDMI bemenetre csatlakoztatott DVD-felvev hang- és képjelei a TV felé továbbításra kerülnek, még akkor is, ha nem a,,bd/dvd" bemenetet választotta ki. (A bemenet választó visszatér az elz beállításhoz, amikor újra bekapcsolja a rendszert. ) DVD-Videó kombó készülékrl történ lejátszás Ha a készülék DVD/VHS kimenettel rendelkezik, válassza ki a 2. lépésben leírt bemenetet. DVD lejátszásához:,,aux1" Videó lejátszásához:,,aux3" 25 Filmek és zenék lejátszása - folytatás A hangeffektusok a bemeneti jelforrástól függen különböznek. Válassza ki a kívánt üzemmódot. Hangeffektusok Dolby Virtual Speaker 5. 1 csatornás hanghatással élvezheti a térhangzást. (A Dolby Pro Logic II videókazetták vagy sztereó CD msorforrásokkal mködik.) A Dolby Virtual Speaker üzemmódjai: REFERENCE (Szokásos üzemmód) WIDE (Széles üzemmód) Dolby Pro Logic II A 2-csatornás msorforrások hanghatásait, beleértve a CD-t, élvezheti. SFC (Sound Field Control Hangzástér szabályozás) Igényei szerint ki tudja választani a hangtér megszólalásának módját, amikor az SFC-t (Hangzástér szabályozás) Dolby Digital, DTS, illetve sztereó jelforrásokkal (videó, CD, stb.

12 ) használja. Az SFC üzemmódjai: Zene LIVE POP/ROCK VOCAL JAZZ DANCE Él koncert hatását kelti. A dinamikus hangok, pop-rock zenék hallgatására a legalkalmasabb. Az énekhangok kiemelésére. Olyan hangot kelt, mintha egy jazzklubban lenne. Olyan hangot kelt, mintha egy szórakozó helyen lenne. DRAMA ACTION SPORTS Film Drámai filmekben zajló dialógusok (beszédhangok) kiemeléséhez. Akciófilmek hanghatásaihoz. Szokásos hanghatás. A bal és jobb csatorna hanghatásait közvetíti. Olyan hangot kelt, mintha egy él sport eseményen venne részt. Olyan hangot kelt, mintha egy él MUSICAL musical eladáson lenne. Videojátékok jobb hanghatásokkal. GAME Régebbi egy-csatornás filmekhez. MONO Megjegyzés: Olvassa el a digitális térhangzás jel/hangzástér kijelzésére vonatkozó információt a 7. oldalon. Ha a bemeneti jelforrás 2-csatornás, a Dolby Virtual Speaker szintén mködésbe hozható a(z) gomb megnyomásával. Az SFC nem elérhet többcsatornás LPCM jel esetén. Nem tudja használni a Dolby Virtual Speaker, Dolby Pro Logic II, illetve az SFC funkciót, ha a jelforrás 48kHz-nél magasabb mintavételi frekvenciájú PCM jeleket tartalmaz. Ha ilyen jelek kerülnek a bemenetre, a rendszer automatikusan figyelmen kívül hagyja ket. Ha a többi jelforrásnál kívánja használni a vagy a(z) [SFC MUSIC, MOVIE] hangeffektusokat, nyomja meg a(z) gombot újra a kiválasztásához. A távvezérln is megnyomhatja a [GAME] gombot, az SFC (29. oldal),,game" (Játék) üzemmódjának kiválasztásához (lsd. fent). Amikor a hangzástér beállítás törldött, az elz állapotot vissszaállíthatja a jelforrás megváltoztatásával, a rendszer ki-/bekapcsolásával, illetve a bemenet váltásával. A berendezés támogatja a 7. 1 csatornás LPCM jeleket. Visszajátszásnál még szélesebb térhangzást élvezhet. A következ kijelzés jelenik meg a 7.1 csatornás LPCM jel fogásának: 26 Filmek és zenék lejátszása - folytatás A Dolby Virtual Speaker használata Nyomja meg a(z) gombot. A gomb minden egyes megnyomásával a beállítás megváltozik. (26. oldal) A Dolby Pro Logic II használata Nyomja meg a(z) gombot. Az SFC (hangzástér szabályozás) használata A Dolby Virtual Speaker hanghatáshoz hozzáadott kedvenc effektussal élvezheti a térhangzást. Nyomja meg a(z) gombot. A gomb minden egyes megnyomásával a beállítás megváltozik. (26.oldal) Az SFC üzemmód visszavonásához A hangeffektusok törlése Nyomja meg a(z) gombot. Nyomja meg a(z) gombot. A hangeffektusok 2-csatornás jelek esetén mint a CD és a TV eltnnek. Azok a digitális térhangzású jelek, amelyek forrásai Dolby Digital vagy DTS kódolásúak, illetve a többcsatornás LPCM jelek 3. 1 csatornára alakulnak át és a bal els, jobb els, középs és a mély hangsugárzóból szólalnak meg. 27 A VIERA Link,,HDAVI ControlTM" használata VIERA LINK,,HDAVI Control" A VIERA LINK,,HDAVI Control" egy kényelmi funkció, amely a készülék és a vele összekötött HDAVI Control" funkcióval rendelkez Panasonic televízió (VIERA), illetve DVD-felvev (DIGA) között biztosítja a funkciók üzemeltetéséhez, használja ezt a távirányítót. Csatlakoztatás: Csatlakoztassa házi-mozi rendszerét (VIERA Link,,HDAVI Control" kompatibilis VIERA televízió és DIGA DVD-felvev) HDMI-kábelen keresztül. Javasoljuk, hogy Panasonic HDMI-kábelt használjon. Ne használjon olyan kábelt, ami nem HDMIszabvány. Javasolt cikkszám: RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RPCDHG50 (5,0m), stb Abban az esetben, ha csak HDMI-kábelt használ a csatlakoztatáshoz, nem fogja hallani a TV hangját ezen a berendezésen. Csatlakoztassa a televíziót ehhez a berendezéshez optikai digitális audiokábellel. Digitális audio kimenet (optikai)) Ersít HDMI kimenet (DIGA) DVD-felvev stb. HDMI bemenet Beállítás: 1) 2) 3) 4) Kapcsolja be az összes készüléket. Kapcsolja be a televíziót (VIERA). Állítsa a televízió (VIERA) bemenetét a HDMI terminálra, amihez ez a rendszer csatlakoztatva van. Ügyeljen arra, hogy ennek a berendezésnek a bemenete,,bd/dvd" állásban legyen, a DIGA DVDfelvevrl történ kép megjelenítésének érdekében. Megjegyzés: Ezt a beállítás minden alkalommal el kell végezni, amikor: üzembe helyezi a készüléket, amikor további készüléket csatlakoztat, amikor megváltoztatja a beállítást. Ha nem használja ezt a funkciót: Állítsa a VIERA Link,,HDAVI Control"-t,,OFF" (Ki) állásba. (32. oldal) 28 Funkciók és beállítások A,,WHISPER MODE SURROUND" (halk térhangzás) üzemmód használata: Élvezheti a dinamikus hangeffektusokat, még alacsony hanger szinten is. Nyomja meg a(z) gombot. A visszavonáshoz: Nyomja meg újra. Visszavonás után, a,,w. S. OFF" kijelzés látható. Ez a beállítás a vezérlpanelen is elvégezhet. Vezérl panel Nyomja meg. [WHISPER MODE SURROUND] jelzfény Amikor ez a funkció be van kapcsolva, a [WHISPER MODE SURROUND] jelzfény világít a vezérl panelen.

13 Megjegyzés:,,WHISPER MODE SURROUND" üzemmód nem használható az alábbi esetekben: Amikor a Dolby Virtual Speaker ki van kapcsolva. Ha fenti beállítást akkor végzi el, amikor ez a funkció be van kapcsolva, a [WHISPER MODE SURROUND] jelzfény kialszik és ez a funkció ideiglenesen kikapcsol. A,,GAME" (Játék) üzemmód használata: Jobb hanghatással élvezheti a játékot. Nyomja meg a(z) gombot. A,,GAME" üzemmód ( oldal) az SFC menüpontban ki van választva. A visszavonáshoz: Nyomja meg visszavonáshoz: Nyomja a hang torzul, csökkentse @@@@@@@@@@@@@@@@A jóváhagyáshoz nyomja meg a(z) másodpercig. gombot a,,bass" (Mély) vagy a,,treble" (Magas) funkció kiválasztásához. gombot. A jóváhagyáshoz nyomja meg a(z) Válassza az,,exit" (Kilépés) lehetséget és hagyja jóvá beállítás befejezéséhez. 3) Nyomja meg a(z) gombot az a tartomány beállításához. gombot. A jóváhagyáshoz nyomja meg a(z) Beállítási tartomány: -6-tól +6-ig; Gyári beállítás: jóváhagyáshoz nyomja meg a(z) gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) gombot. 30 Funkciók és beállítások - folytatás Az egyensúly beállítása: Beállíthatja az elüls hangsugárzók egyensúlyát. L: Elüls hangsugárzó (bal) R: Elüls hangsugárzó (jobb) 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,balance" (Egyensúly) Nyomja meg a(z) gombot az egyensúly beállításához. A jóváhagyáshoz nyomja meg a(z) gombot. Használja a segédvonalat a jóváhagyáshoz nyomja meg a(z) gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) A készenléti üzemmód energiafelhasználásának csökkentése (Készenléti üzemmód) A Standby t rough funkciók (25. és 40. oldal) nem mködnek ebben az üzemmódban, ha HDMI csatlakozóaljzaton keresztül csatlakoztatott. A VIERA Link,,HDAVI Control" (28. oldal) nem mködik, ha ez a berendezés ki van kapcsolva. 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot jóváhagyáshoz nyomja meg a(z) jóváhagyáshoz nyomja meg a(z) gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) A hang és kép közötti idkésleltetés beállítása a hangkimenet késleltetésével Beállíthatja a hang idejét a kép idejéhez képest a hangkimenet késleltetésével, így a kép megjelenése a hang megszólalása után érkezik. 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,tv DELAY" (TV késleltetési id) Nyomja meg a(z) gombot a kívánt beállítás kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. Csak HDAVI Control 3-t támogató Panasonic (VIERA) televízió jóváhagyáshoz nyomja meg a(z) gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) 32 Funkciók és beállítások - folytatás Váltás két duál hangsáv között Dolby Digital kódolású duál hangsávok között válthat. 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,dual PRG" Nyomja meg a(z) gombot a kívánt hang kiválasztásához. A jóváhagyáshoz nyomja meg a(z) M1: F hangsáv, M2: Al hangsáv 4) Nyomja meg a(z) gombot. M1+M2: F+Al hangsáv gombot párszor a,,exit" (Kilépés) kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) Tiszta hang alacsony hangern Dinamikatartomány szkítés Dolby Digital kódolású jeleknél Összenyomja a dinamikatartományt, így még hallja a beszédhangokat, de a hangképen nem változtat. Alacsony hangerszintnél használja ezt a funkciót, például kés este. 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,tv DELAY" (TV késleltetési id) Nyomja meg a(z) gombot a kívánt beállítás kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. OFF: Normál lejátszásnál; STANDARD: A szoftver gyártója által ajánlott szint magánhasználathoz; MAX: A maximálisan lehetséges tömörítés (esti tévénézéshez jóváhagyáshoz nyomja meg a(z) gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) 33 Funkciók és beállítások - folytatás Csillapító bekapcsolása Állítsa a csillapítót,,on" (Be) állásba, amikor az analóg bemeneti forrásról lejátszott hang eltorzul.

14 Powered by TCPDF ( 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,attenuator" (Csillapító) Nyomja meg a(z) gombot az,,on" (Be) kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. 4) Nyomja meg a(z) gombot párszor a,,exit" (Kilépés) kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) A bemeneti jelforrások beállítása A legtöbb jelforrás,,auto" (Automatikus) beállítással lejátszható (gyári beállítás). Az alábbi esetekben változtassa meg a bemeneti jel érzékelésének beállítását: Ha CD lejátszásánál dal eleje nem hallható, állítsa,,pcm" (PCM FIX) állásba. Ha DTS jelforrás lejátszásánál a jel nem érzékelhet, állítsa,,dts" (DTS FIX) állásba. Rögzítheti a TV által támogatott jelforrás típusát (digitális vagy analóg). Amikor zaj hallatszik, térjen vissza az,,auto" (Automatikus) beállításhoz. 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot az,,input MODE" (Bemeneti üzemmód) Nyomja meg a(z) gombot a jelforrás kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. 34 Funkciók és beállítások - folytatás 4) Nyomja meg a(z) gombot a bemeneti jel kiválasztásához. A jóváhagyáshoz nyomja meg a(z) AUTO: Automatikus érzékelés. PCM: PCM (CD-rl) digitális bemenet rögzítve. DTS: DTS digitális bemenet rögzítve. ANLG (csak TV): A bemeneti jelet analógként rögzíti. DIG (csak TV): A bemeneti jelet digitálisként rögzíti. A beállítások megváltoztatásához ismételje meg a 3. és 4. jóváhagyáshoz nyomja meg a(z) gombot. gombot. gombot. Az elz menüponthoz történ visszalépéshez/visszavonáshoz: Nyomja meg a(z) Gyári beállítás visszaállítása A berendezés mködési beállításai visszaállnak a szállítás állapotban fennálló gyári beállításokra. 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,reset" (Újraindítás) Nyomja meg a(z) gombot az,,yes" (Igen) kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. Az összes beállítás visszaáll a gyári beállításra, amikor kiválasztja a,,yes" (Igen) lehetséget. A bemenetválasztó automatikusan,,bd/dvd" állásba áll. Amennyiben a,,no" (Nem) lehetséget választja, a 2. lépéshez tér vissza. A beállítási üzemmódból történ kilépéshez nyomja meg a [RETURN] gombot párszor, amíg az,,exit" (Kilépés) kijelzés megjelenik, majd hagyja jóvá az [OK] gombbal. 35 Funkciók és beállítások - folytatás Más Panasonic készülékek (mini hifi, AV-ersít, stb.) üzemeltetése Elfordulhat, hogy a berendezés távvezérlje más berendezéseket is mködésbe hoz. Ebben az esetben, állítsa a berendezés távirányítóját,,remote 1" vezérlkódra. Állítsa be ugyanazt a vezérlkódot a berendezéshez és a távirányítóhoz a következképpen: 1) 2) Nyomja meg és tartsa nyomva a(z) Nyomja meg a(z) gombot kb. 2 másodpercig. gombot a,,remote" (távvezérl) Nyomja meg a(z) gombot a kód kiválasztásához. A jóváhagyáshoz nyomja meg a(z) Gyári beállítás: 2 4) A berendezés távvezérl kódja beállítva. A beállítást addig nem tudja befejezni, amíg be nem állítja a távirányító távvezérl kódját. Folytassa a 4. lépésnél. Az gomb nyomva tartása mellett, nyomja meg és tartsa nyomva a(z) másodpercig. TV:,,REMOTE 1" távvezérl kód BD-DVD:,,REMOTE 2" távvezérl kód (gyári beállítás) Nyomja meg a(z) gombot párszor a,,exit" (Kilépés) kiválasztásához. A jóváhagyáshoz nyomja meg a(z) gombot. vagy gombot kb. 2 gombot. 5) 36 Hibaüzenetek Kijelzés Ellenrzési pont/okok/intézkedések Állítsa be ugyanazt a távvezérlési kódot a készülékhez és a távvezérlhöz. Ha "REMOTE2" jelenik meg, állítsa a távvezérl kódot "2"-re. Ha "REMOTE1" jelenik meg, állítsa a távvezérl kódot "1"-re. A HDMI-n keresztül csatlakoztatott eszköz nem kompatibilis a készülék másolásvédelmi technológiájával. Oldal 36 - A rendszer HDMI csatlakoztatáson keresztül nem kompatibilis képjeletek fogad. Ellenrizze a csatlakoztatott eszköz beállításait. HDMI csatlakoztatási probléma. A probléma megoldásához tegye a következket. Vegye fel a kapcsolatot a márkaszervizzel, ha a kijelzés nem tnik el.
