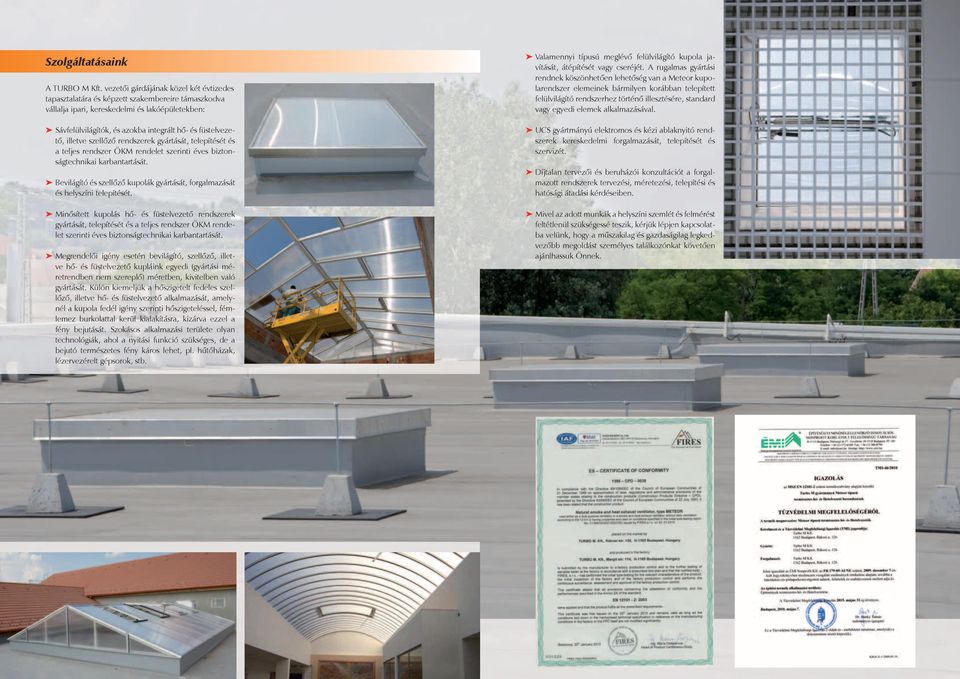

2 Szolgáltatásaink A TURBO M Kft. vezetői gárdájának közel két évtizedes tapasztalatára és képzett szakembereire támaszkodva vállalja ipari, kereskedelmi és lakóépületekben: Sávfelülvilágítók, és azokba integrált hő- és füstelvezető, illetve szellőző rendszerek gyártását, telepítését és a teljes rendszer ÖKM rendelet szerinti éves biztonságtechnikai karbantartását. Bevilágító és szellőző kupolák gyártását, forgalmazását és helyszíni telepítését. Minősített kupolás hő- és füstelvezető rendszerek gyártását, telepítését és a teljes rendszer ÖKM rendelet szerinti éves biztonságtechnikai karbantartását. Megrendelői igény esetén bevilágító, szellőző, illetve hő- és füstelvezető kupláink egyedi (gyártási méretrendben nem szereplő) méretben, kivitelben való gyártását. Külön kiemeljük a hőszigetelt fedeles szellőző, illetve hő- és füstelvezető alkalmazását, amelynél a kupola fedél igény szerinti hőszigeteléssel, fémlemez burkolattal kerül kialakításra, kizárva ezzel a fény bejutását. Szokásos alkalmazási területe olyan technológiák, ahol a nyitási funkció szükséges, de a bejutó természetes fény káros lehet, pl. hűtőházak, lézervezérelt gépsorok, stb. Valamennyi típusú meglévő felülvilágító kupola javítását, átépítését vagy cseréjét. A rugalmas gyártási rendnek köszönhetően lehetőség van a Meteor kupolarendszer elemeinek bármilyen korábban telepített felülvilágító rendszerhez történő illesztésére, standard vagy egyedi elemek alkalmazásával. UCS gyártmányú elektromos és kézi ablaknyitó rendszerek kereskedelmi forgalmazását, telepítését és szervizét. Díjtalan tervezői és beruházói konzultációt a forgalmazott rendszerek tervezési, méretezési, telepítési és hatósági átadási kérdéseiben. Mivel az adott munkák a helyszíni szemlét és felmérést feltétlenül szükségessé teszik, kérjük lépjen kapcsolatba velünk, hogy a műszakilag és gazdaságilag legkedvezőbb megoldást személyes találkozónkat követően ajánlhassuk Önnek.

3 Meteor felülvilágító kupolák A Meteor felülvilágító kupola, a turbo M Kft. saját gyártású ÉMI engedéllyel és CE minősítéssel rendelkező terméke. Lábazat kialakítása: 30 cm szerkezeti magasságú, acéllemezből készült lábazati elem, belső oldalán ral 9002 selyemfényű színezéssel, külső oldalán nagyfokú uv stabilitású PVC burkolattal (PVC tetőszigeteléshez) vagy horganyzott acéllemez burkolattal (bitumenes vagy lemezelt tetőszigeteléshez). a lábazat hőszigetelése standard kivitel esetén 30 mm polisztirol. Nyílókeret kialakítása: a kupolák hőszigetelt nyílókeretének merevségét acélbetét biztosítja. Az alkalmazott policarbonát lemez műszaki jellemzői: fényáteresztés: víztiszta: 49%, opál: 40% hőátbocsátási tényező (ug): 1,3 W/m 2 k súlyozott léghanggátlás: 19 db maximális felhesználási hőmérséklet: 120 C A policarbonát kupola merevségét mérettől függő darabszámú alátámasztó ív biztosítja, így a policarbonát rugalmassága és törésmentessége, valamint az alátámasztások merevsége a kupolának rendkívüli stabilitást biztosít. megrendelői igény esetén eltérő lábazati magasság (pl. 40 vagy 50 cm magasság zöldtetőkhöz, 15 vagy 20 cm magasság gerincben történő beépítéshez) rendelhető. a lábazat hőszigetelésének vastagsága igény szerint növelhető, akár 150 mm-ig. Héjazat kialakítása: a felülvilágító kupola héjazata 25 mm vastagságú, ötrétegű, nem égve csepegő minősítésű policarbonát lemez, amely alumínium vízvető keretben van elhelyezve. Felhasználási területei: bevilágítás szellőztetés hő- és füstelvezetés lábazat magasság lábazat szélesség talp szélesség névleges méret

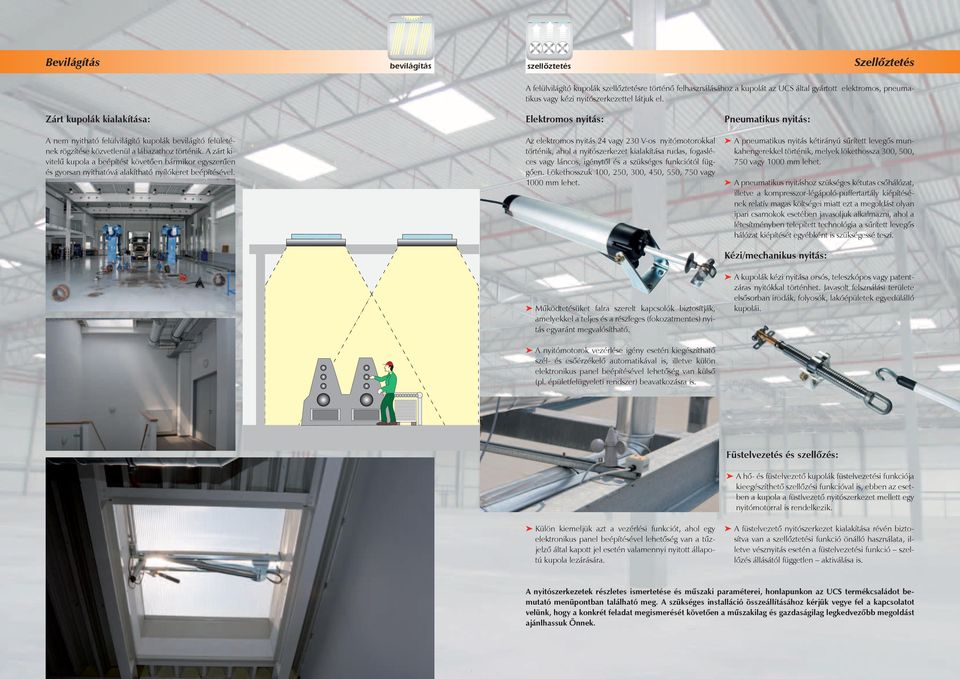

4 Bevilágítás bevilágítás szellőztetés Szellőztetés A felülvilágító kupolák szellőztetésre történő felhasználásához a kupolát az UCS által gyártott elektromos, pneumatikus vagy kézi nyitószerkezettel látjuk el. Zárt kupolák kialakítása: A nem nyitható felülvilágító kupolák bevilágító felületének rögzítése közvetlenül a lábazathoz történik. A zárt kivitelű kupola a beépítést követően bármikor egyszerűen és gyorsan nyithatóvá alakítható nyílókeret beépítésével. Elektromos nyitás: Az elektromos nyitás 24 vagy 230 V-os nyitómotorokkal történik, ahol a nyitószerkezet kialakítása rudas, fogasléces vagy láncos, igénytől és a szükséges funkciótól függően. Lökethosszuk 100, 250, 300, 450, 550, 750 vagy 1000 mm lehet. Működtetésüket falra szerelt kapcsolók biztosítják, amelyekkel a teljes és a részleges (fokozatmentes) nyitás egyaránt megvalósítható. A nyitómotorok vezérlése igény esetén kiegészíthatő szél- és esőérzékelő automatikával is, illetve külön elektronikus panel beépítésével lehetőség van külső (pl. épületfelügyeleti rendszer) beavatkozásra is. Pneumatikus nyitás: A pneumatikus nyitás kétirányú sűrített levegős munkahengerekkel történik, melyek lökethossza 300, 500, 750 vagy 1000 mm lehet. A pneumatikus nyitáshoz szükséges kétutas csőhálózat, illetve a kompresszor-légápoló-puffertartály kiépítésének relatív magas költségei miatt ezt a megoldást olyan ipari csarnokok esetében javasoljuk alkalmazni, ahol a létesítményben telepített technológia a sűrített levegős hálózat kiépítését egyébként is szükségessé teszi. Kézi/mechanikus nyitás: A kupolák kézi nyitása orsós, teleszkópos vagy patentzáras nyitókkal történhet. Javasolt felsználási területe elsősorban irodák, folyosók, lakóépületek egyedülálló kupolái. Külön kiemeljük azt a vezérlési funkciót, ahol egy elektronikus panel beépítésével lehetőség van a tűzjelző által kapott jel esetén valamennyi nyitott állapotú kupola lezárására. Füstelvezetés és szellőzés: A hő- és füstelvezető kupolák füstelvezetési funkciója kieegészíthető szellőzési funkcióval is, ebben az esetben a kupola a füstlvezető nyitószerkezet mellett egy nyitómotorral is rendelkezik. A füstelvezető nyitószerkezet kialakítása révén biztosítva van a szellőztetési funkció önálló használata, illetve vésznyitás esetén a füstelvezetési funkció szellőzés állásától független aktiválása is. A nyitószerkezetek részletes ismertetése és műszaki paraméterei, honlapunkon az UCS termékcsaládot bemutató menüpontban található meg. A szükséges installáció összeállításához kérjük vegye fel a kapcsolatot velünk, hogy a konkrét feladat megismerését követően a műszakilag és gazdaságilag legkedvezőbb megoldást ajánlhassuk Önnek.

5 Hő- és füstelvezetés csarnokokban Egylégterű csarnokok és csarnok jellegű épületek hő- és füstelvezetése A hő- és füstelvezető rendszert úgy kell megtervezni, létesíteni, üzemeltetni és karbantartani, hogy tűz alkalmával működőképes legyen, a füstöt és a forró égésgázokat folyamatosan a szabadba vezesse, és biztosítsa a padlószint fölött a füstmentes levegőréteget. A hő- és füstelvezetés füstszakaszonkénti hatásos nyílásfelületének nagyságát a következők alapján kell meghatározni: (OTSZ 199. (1) bekezdés) számítási belmagasság, füstmentes levegőréteg magassága az épület rendeltetése A hő- és füstelvezetés hatásos nyílásfelületét a füstszakasz alapterület méretével arányosan csökkenteni nem szabad! hő- és füstelvezetés Lépcsőházak hő- és füstelvezetése, füstmentesítése Az OTSZ 201. (1) bek. alapján a többszintes épületekben a lépcsőházak hő- és füstelvezetését biztosítani kell. A hő- és füstelvezető hatásos nyílásfelülete zárt, nem füstmentes lépcsőházak esetén az alapterület 5%-a, de legalább 1 m 2. A zárt nem füstmentes lépcsőház hő- és füstelvezető szerkezetét, annak legfelső szintjén kell beépíteni, valamint a nyitási lehetőséget a legalsó és alegfelső szinten is biztosítani kell. Cégünk a Meteor felülvilágitó kupolák és az UCS által gyártott lépcsőházi füstelvezető rendszer vezérléssel erre is megoldást biztosít. Hő- és füstelvezetés lépcsőházakban Hő- és füstelvezető kupolák nyitószerkezete: A hő- és füstelvezető kupolák nyitószerkezete 165 fokos nyitást biztosító, nagynyomású pneumatikus nyitószerkezet. A nagynyomású CO 2 gázt a hő- és füstelvezető nyitószerkezetébe épített patron biztosítja. A munkahenger nyitása az egyedi termikus automatika aktiválásakor következik be, illetve központi indítás esetében az elektromos impulzus hatására robbanó gyutacs nyitja a patront. A termo-automatikus érzékelő többféle hőmérsékletre beállítható (68/93/141 Celsius fok), illetve szükség szerint hatástalanítható. Ebben az esetben a füstelvezető csak a központon keresztül, gombnyomásra nyitható. A központi kézi indítás lehetőségét a TM központi egység biztosítja, amelynek szünetmentes tápellátásáról akkumulátorok gondoskodnak. A füstelvezetők nyitása a TM központ előlapján vagy ettől különállóan telepített üveglappal védett nyomógomb benyomásával történhet. a nyomógomb benyomásával a füstszakasz összes füstelvezetője teljes felületen nyílik, a nyitási idő cca. 3 másodperc. Nyitást követően a kilincsműves mechanika a füstelvezetőket nyitott állapotban reteszeli. Ebben az esetben visszazárás és ismételt üzembe helyezés csak szakszerviz által lehetséges. Hő- és füstelvezetők karbantartási igénye: A 28/2011 (IX. 6.) BM rendelet előírja a hő- és füstelvezetők félévenkénti biztonságtecnikai felülvizsgálatát. A füstelvezetők gázindító gyutacsait a gyártó cég előírása szerint 24 havonta cserélni kell. A tm központi egység akkumlátorait a gyártó cég előírása szerint 36 havonta cserélni kell. Motor Motor (frisslevegő utánpótlás) Ef=[H-d] (füstoszlop magassága) H/2 h (kötényfal magassága) d (füstmentes légréteg) H (számítási belmagasság) Szellőztető kapcsoló JY-(ST)-Y4 2 0,8 Központ 230 V 50 Hz nem kapcsolható ki JY-(ST)-Y4 2 0,8 RA DIN vészkapcsoló (emelet) RA DIN vészkapcsoló (emelet)

6 Méretek Referenciák Zárt és szellőző kupolák standard gyártási méretei Névleges méret (cm) Egyedi méretek és kiegészítők Hő- és füstelvezető kupolák standard gyártási méretei Névleges méret (cm) Igény esetén lehetőség van egyedi méretű (a gyártási méretrendben nem szereplő) kupola gyártására. A gyártható legnagyobb méret: mm. Ezen a mérettartományon belül tetszés szerinti kupolaméret gyártható. Kérésre a felülvilágító kupolák kiegészíthetők betörésvédő ráccsal, szellőző kupola esetében rovarhálóval. Aw-érték légterelő nélkül (m 2 ) Aw-érték lábazati légterelővel (m 2 ) ,6600 0, ,9450 1, ,2800 1, ,5600 2, ,6500 2, ,6800 2, ,8300 2, ,9504 1, ,0752 1, ,0800 1, ,3392 1, ,7280 2, ,9500 2, ,1504 3, ,3625 3, ,5300 2, ,6200 2, ,9530 2, ,2680 3, ,3625 3, ,6460 3, ,7900 4, ,1708 2, ,4570 3, ,7216 3, ,7900 4, ,0240 4, ,2400 4, ,7800 5,6700 Cégünk 1996 óta számos s referenciával eren en rendelkezik, többek között: ött AUCHAN Budaörs, Dunakeszi, Soroksár ok r AUDI Győr AUSTROTHERM Gyöngyös, Győr, ő Szekszárd BAUMAX Budaörs, Szeged BORSODCHEM Miskolc BOSCH Hatvan DECATHLON Miskolc INTERSPAR Diósd, Szentendre, Szolnok, Zalaegerszeg KIA SZALON Budapest LIDL Székesfehérvár MAN Dunaharaszti, Pécs, Győr, Tiszaújváros MERCEDES Jászberény NEMZETI MÚZEUM Budapest NÉPSTADION Budapest OBI Békéscsaba, Budapest, Eger, Kaposvár, Miskolc, Veszprém OPEL Szentgotthárd PAKSI ATOMERŐMŰ Paks PEPSI COLA Budapest PRAKTIKER Budapest REANULT Balassagyarmat SAMSUNG Jászfényszaru SCANIA Budaörs, Törökbálint SEAT Budapest, Eger SKODA Budapest, Törökbálint SUZUKI Esztergom TESCO Herceghalom, Kaposvár, Kecskemét, Budapest-MEGAPARK, ARK, Nagykanizsa, aniz Nagykőrös, Nyíregyháza, Oroszlány, Sárbogárd, Szeged, Szombathely, Veszprém, Zalaegerszeg VOLVO Lébény VW-AUDI Budapest
