1 Transzformátorok robbanás és tűzvédelme Csépes Gusztáv, Diagnostics Kft. Kispál István, Diagnostics kft.

2 Tartalomjegyzék 1. Tűzvédelmi törvények, szabályzatok 2. MSZ tűzvédelmi szabvány 3. Trafó robbanásvédelem jelenlegi eszközei 4. Trafó tűzvédelem jelenlegi eszközei 5. Trafó robbanás és tűzvédelem SERGI TP 6. Konklúziók

3 A TŰZOLTÓSÁG SZERVEZETI ÉS IRÁNYÍTÁSI RENDSZERE január 1-től Belügyminisztérium JELMAGYARÁZAT Irányítás Szakmai ellenőrzés Közvetlen utasítási jog BM Országos Katasztrófavédelmi Főigazgatóság Háttérintéz mények Megyei (Főv.) katasztrófavédelmi igazgatóság Önkor- Tűzoltó Gazdálkodó mányzat egyesület szerv Köztestület (közhasznúság) Hivatásos tűzoltóság Tűzoltó őrsök (tűzőrségek) Önkormányzati tűzoltóság (önkéntes) Létesítményi tűzoltóság

4 Röviden a tűzvédelmi törvényekről, szabályzatokról - Az Országgyűlés elfogadta a katasztrófavédelemről és a hozzá kapcsolódó egyes törvények módosításáról szóló évi CXXVIII. törvényt, ami január 1-én lépett hatályba: - OKF Intézkedés a tűzmegelőzési tevékenységek egységes szabályairól évi CXXVIII. Törvény a katasztrófavédelemről és a hozzá kapcsolódó egyes törvények módosításáról - Maradt az évi XXXI. Tv., de jelentősen módosult: évi XXXI. Törvény a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról ben jelent meg az új OTSZ: 28/2011. (IX.6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

5 2011. évi CXXVIII. Törvény a katasztrófavédelemről és a hozzá kapcsolódó egyes törvények módosításáról - Az Országgyűlés, a lakosság biztonságának és biztonságérzetének növelése céljából, a természeti és civilizációs katasztrófák elleni védekezés hatékonyságának fokozása,. a következő törvényt alkotja: A tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról szóló évi XXXI. törvény módosítása január 1-jétől hatályos szöveg: évi XXXI. Törvény a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról Az Országgyűlés az Alkotmányból és a nemzetközi szerződésekből eredő feladatok teljesítése érdekében, az élet- és vagyonbiztonságot veszélyeztető tüzek megelőzése,. valamint a védekezés szervezeti, irányítási rendjének, személyi, tárgyi és anyagi feltételeinek szabályozására a következő törvényt alkotja:

6 1996. évi XXXI. törvény a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról b) tűz elleni védekezés (a továbbiakban: tűzvédelem): a tűzesetek megelőzése, a tűzoltási feladatok ellátása, a tűzvizsgálat, valamint ezek feltételeinek biztosítása; c) tűzmegelőzés: a tüzek keletkezésének megelőzésére, továbbterjedésének megakadályozására, illetőleg a tűzoltás alapvető feltételeinek biztosítására vonatkozó, a létesítés és a használat során megtartandó tűzvédelmi jogszabályok, szabványok, hatósági előírások rendszere és az azok érvényesítésére irányuló tevékenység; i) tűz- vagy robbanásveszélyes készülék, gép, berendezés: olyan szerkezeti egység, illetve ezekből álló technológiai rendszer, amelyben vagy amellyel fokozottan tűz- és robbanásveszélyes, vagy tűz- és robbanásveszélyes tűzveszélyességi osztályba tartozó - a robbanó- és a robbantóanyagok kivételével - anyagok előállítása, feldolgozása, használata, tárolása, kimérése történik;

7 1996. évi XXXI. Törvény (a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról), 2. (1) A tűzvédelemmel és a műszaki mentéssel kapcsolatos kötelezettségeket az e törvény hatálya alá tartozóknak a jogszabályokban, szabványokban, hatósági előírásokban meghatározottak szerint kell teljesíteni Országos Tűzvédelmi Szabályzat Létesítményt, gépet, berendezést, eszközt, stb. létesíteni, tervezni, átalakítani, módosítani, használni, technológiát alkalmazni, stb., e rendeletben meghatározott tűzvédelmi szabályok, követelmények betartásával lehet.

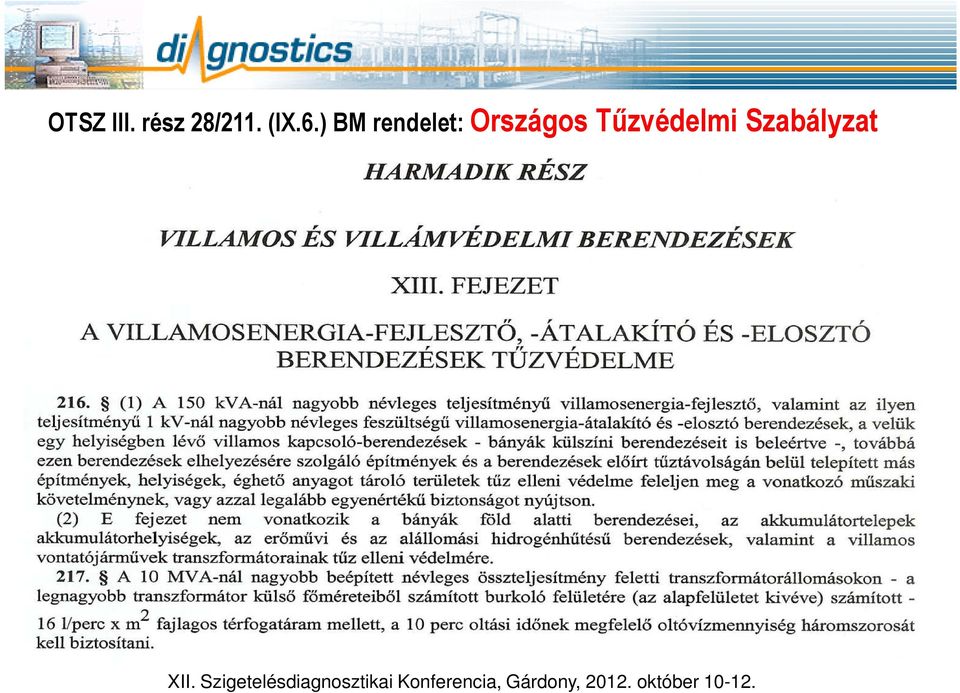

8 OTSZ III. rész 28/211. (IX.6.) BM rendelet: Országos Tűzvédelmi Szabályzat

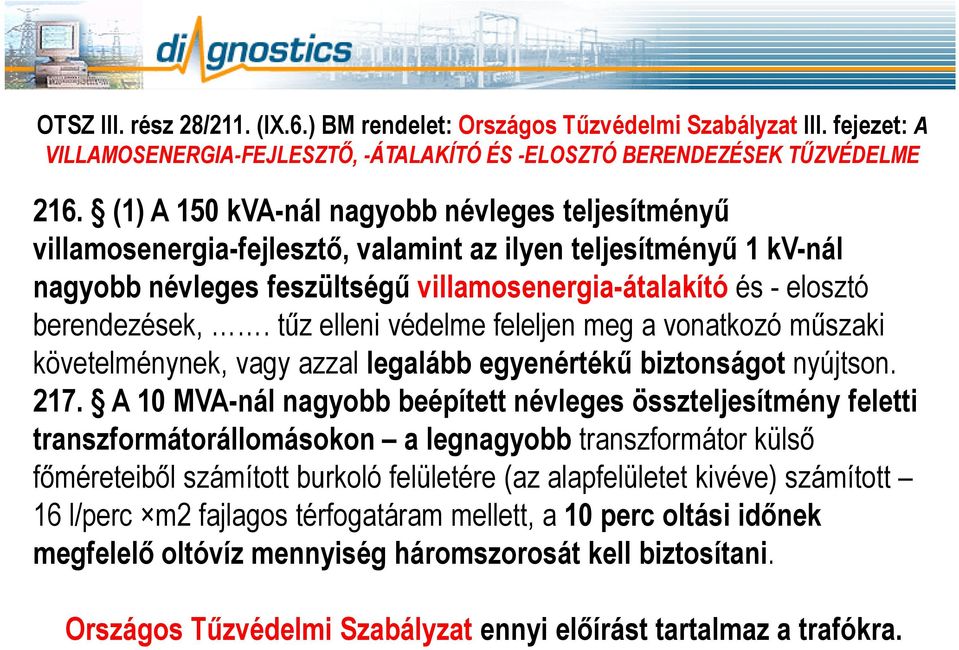

9 OTSZ III. rész 28/211. (IX.6.) BM rendelet: Országos Tűzvédelmi Szabályzat III. fejezet: A VILLAMOSENERGIA-FEJLESZTŐ, -ÁTALAKÍTÓ ÉS -ELOSZTÓ BERENDEZÉSEK TŰZVÉDELME 216. (1) A 150 kva-nál nagyobb névleges teljesítményű villamosenergia-fejlesztő, valamint az ilyen teljesítményű 1 kv-nál nagyobb névleges feszültségű villamosenergia-átalakító és - elosztó berendezések,. tűz elleni védelme feleljen meg a vonatkozó műszaki követelménynek, vagy azzal legalább egyenértékű biztonságot nyújtson A 10 MVA-nál nagyobb beépített névleges összteljesítmény feletti transzformátorállomásokon a legnagyobb transzformátor külső főméreteiből számított burkoló felületére (az alapfelületet kivéve) számított 16 l/perc m2 fajlagos térfogatáram mellett, a 10 perc oltási időnek megfelelő oltóvíz mennyiség háromszorosát kell biztosítani. Országos Tűzvédelmi Szabályzat ennyi előírást tartalmaz a trafókra.

10 További OTSZ előírások: 3. Az e rendeletben meghatározott technikai jellegű előírásoknak nem kell megfelelnie az olyan termékeknek, amelyeket az Európai Unió valamely tagállamában vagy Törökországban állítottak elő, illetve hoztak forgalomba, vagy az Európai Gazdasági Térségről szóló megállapodásban részes valamely EFTA-államban állítottak elő, az ott irányadó előírásoknak megfelelően, feltéve, hogy az irányadó előírások az emberi egészség és élet védelme, valamint a közbiztonság tekintetében az e rendeletben meghatározottal egyenértékű védelmet nyújtanak. Tehát, ha az OTSZ nem tartalmaz trafóra előírást, de ha az Unióban van trafó robbanás és tűvédelmi berendezés, és az ott megfelelt, akkor lehet honosítani.

11 További OTSZ előírások: Trafót tekintve robbanás és tűzvédelmi definíciókat tartalmaz a magyar OTSZ, csak amit az OTSZ tartalmaz nem használják ill. amit használnak, az korlátozottan hatásos. 18. Hasadó tárcsa: egyszeri kifúvásra vagy beszívásra használatos biztonsági szerelvény, amely roncsolódása révén teszi szabaddá a kör alakú áramlási keresztmetszetet. 18/a. kombinált hasadótárcsa: hasadótárcsákból összeállított biztonsági szerelvény, amely a túlnyomást és a túlvákuumot két különböző nyitási értékű tárcsa felhasadásával szünteti meg. 19. hasadópanel: egyszeri vészlefúvásra használatos biztonsági szerelvény, amely roncsolódása révén teszi szabaddá a körtől eltérő alakú áramlási keresztmetszetet. 20. inertizálás: inertizált az a tartály vagy berendezés, amelyet elegendő mennyiségű inert gázzal (pl. nitrogénnel) töltenek fel ahhoz, hogy robbanásveszélyes légtér ne keletkezhessen. Inertizálni lehet a tartályt technológiai okból is, ha a tárolt terméknek a levegő nedvességével vagy oxigénjével nem szabad érintkeznie.

12 OTSZ rendelkezések 29. Robbanás elfojtó berendezés: olyan beépített automatikus oltóberendezés, mely képes egy esetlegesen bekövetkező robbanás észlelésére, elfojtására, továbbterjedésének megakadályozására, és a robbanás hatásának jelentős csökkentésére. 30. Robbanásveszélyes állapot: az A vagy B tűzveszélyességi osztályba tartozó anyag olyan mennyiségben való jelenléte, valamint előfordulási módja, állapota, mely esetén az égés, robbanás feltételei közül legalább még az oxigénkoncentráció vagy a gyújtási energia adott..... c) a használat módja szerint képes passzív védelemre tűzveszélyes helyeken, vagy alkalmazható kézi indítással kezdeti tüzek oltására vagy tűzterjedés késleltetésére, és d) működésbe hozatalához szükséges a környezeti körülmények hatására történő változás vagy emberi közreműködés. Tehát szinte minden előírás megtalálható az OTSZ-ben, amit a TP teljesíteni tud, bár nem nevezi meg a TP-t, mint az amerikai NFPA 850 és NFPA 851.

13 OTSZ rendelkezések 30. Létesítés engedélyezési egyeztetési kötelezettség 135. (1) A beépített tűzoltó és tűzjelző berendezés létesítése (tervezés és kivitelezés), üzemeltetése, felülvizsgálata, karbantartása feleljen meg a jogszabályoknak és a vonatkozó műszaki követelményeknek, vagy azokkal legalább egyenértékű biztonságot nyújtó módon történjen Másodlagos robbanás elleni védelem 554. Azokat a berendezéseket, amelyek önmagukban is robbanásveszélyesek, és tönkremenetelük a közvetlen környezetre másodlagos robbanásveszélyt jelent, le kell fúvatni (1) Beépített tűzjelző/tűzoltó berendezést kell létesíteni a 7. melléklet 1. táblázatban foglalt esetekben, továbbá ahol azt a fennálló veszélyhelyzetre, az építmény nemzetbiztonsági, nemzetgazdasági, műemlékvédelmi vagy adatvédelmi jellegére, az építményben tartózkodók biztonságára, valamint a tűzoltóság vonulási távolságára tekintettel a tűzvédelmi hatóság előírja.

14

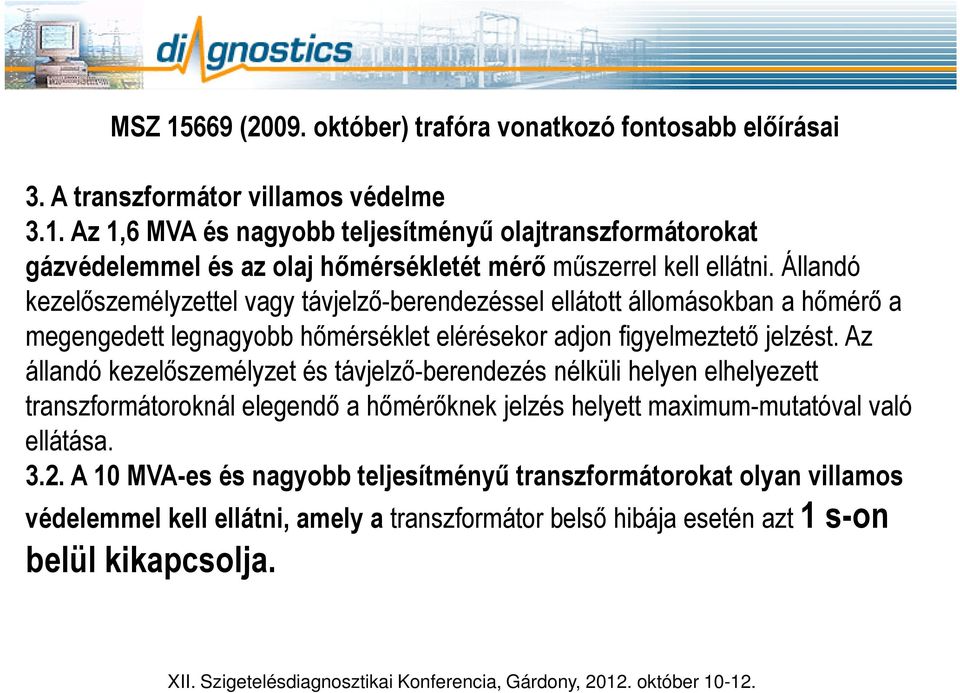

15 MSZ (2009. október) trafóra vonatkozó fontosabb előírásai 3. A transzformátor villamos védelme 3.1. Az 1,6 MVA és nagyobb teljesítményű olajtranszformátorokat gázvédelemmel és az olaj hőmérsékletét mérő műszerrel kell ellátni. Állandó kezelőszemélyzettel vagy távjelző-berendezéssel ellátott állomásokban a hőmérő a megengedett legnagyobb hőmérséklet elérésekor adjon figyelmeztető jelzést. Az állandó kezelőszemélyzet és távjelző-berendezés nélküli helyen elhelyezett transzformátoroknál elegendő a hőmérőknek jelzés helyett maximum-mutatóval való ellátása A 10 MVA-es és nagyobb teljesítményű transzformátorokat olyan villamos védelemmel kell ellátni, amely a transzformátor belső hibája esetén azt 1 s-on belül kikapcsolja.

16 MSZ (2009. október) trafóra vonatkozó fontosabb előírásai 4. Szabadtéri transzformátorállomás, szabadtéri kapcsoló- és alállomás 4.1. A transzformátorok olajat tartalmazó szerkezeti részei közötti távolság legalább az 1. táblázat szerinti legyen. a transzformátorok közé a..védőfalat kell létesíteni Az üzemileg egységet képező, egységenként legfeljebb 2,5 MVA névleges teljesítményű transzformátorok közé nem kell védőfalat helyezni. A 400 kv-os és nagyobb névleges feszültségű rendszerek fázisonkénti egységeit külön egységnek kell tekinteni A transzformátor sérülése esetén kifolyó, égő olaj lehűtésére és szétfolyásának megakadályozására a transzformátor alatt..kemény kőzúzalékból vagy kavicsból kőágyat kell készíteni. A kőágyat minden oldalról betonfallal és alulról - a környezetvédelmi szempontoknak is megfelelően - betonréteggel kell határolni. Alulról is zárt kőágyak esetén a csapadékvíz elvezetéséről is gondoskodni kell.

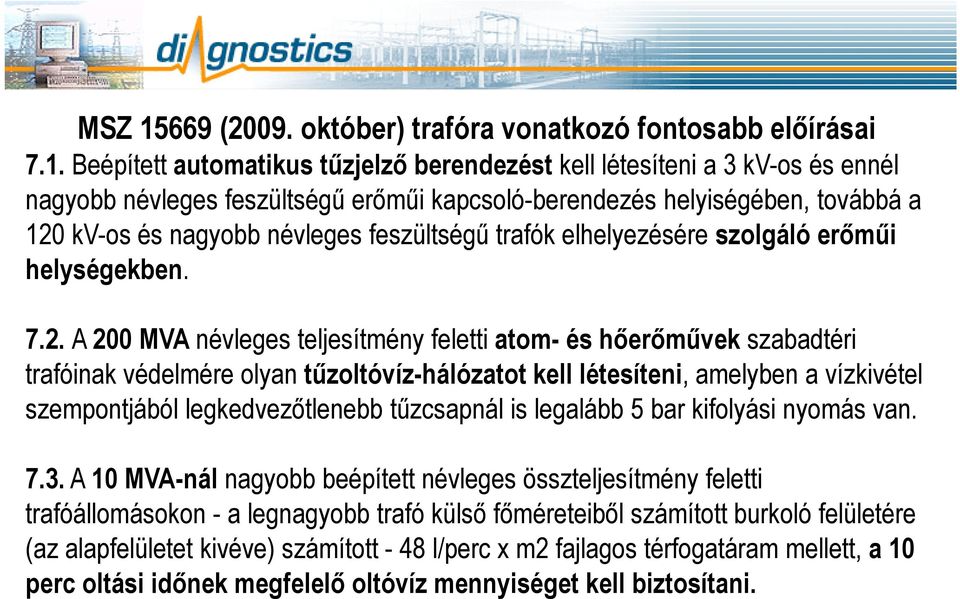

17 MSZ (2009. október) trafóra vonatkozó fontosabb előírásai 7.1. Beépített automatikus tűzjelző berendezést kell létesíteni a 3 kv-os és ennél nagyobb névleges feszültségű erőműi kapcsoló-berendezés helyiségében, továbbá a 120 kv-os és nagyobb névleges feszültségű trafók elhelyezésére szolgáló erőműi helységekben A 200 MVA névleges teljesítmény feletti atom- és hőerőművek szabadtéri trafóinak védelmére olyan tűzoltóvíz-hálózatot kell létesíteni, amelyben a vízkivétel szempontjából legkedvezőtlenebb tűzcsapnál is legalább 5 bar kifolyási nyomás van A 10 MVA-nál nagyobb beépített névleges összteljesítmény feletti trafóállomásokon - a legnagyobb trafó külső főméreteiből számított burkoló felületére (az alapfelületet kivéve) számított - 48 l/perc x m2 fajlagos térfogatáram mellett, a 10 perc oltási időnek megfelelő oltóvíz mennyiséget kell biztosítani.

18 MSZ (2009. október) trafóra vonatkozó fontosabb előírásai 7.4. A 400 kv-os és nagyobb névleges feszültségű, valamint a feszültségtől függetlenül a 250 MVA és nagyobb névleges egységteljesítményű trafókhoz beépített oltóberendezést kell létesíteni, ha a trafó tüze a környezetében levő, a trafóéval azonos vagy nagyobb értékű berendezéseket veszélyezteti, és ez a veszélyeztetés más módon (védőtávolsággal, lángvédőfallal) nem szüntethető meg A 120 kv és nagyobb névleges feszültségű belső téri trafók védelmére beépített oltóberendezést kell létesíteni. Tehát léteznek előírások, ami nincs kielégítve, de a TP tudna teljesíteni.

19 Amerikai szabványok: robbanás és tűzvédelmi előírásokat A TRANSFORMER PROTECTOR t (TP) az amerikai NFPA (National Fire Protection Association) 2010-es kiadása elfogadásra javasolta az összes erőmű és alállomás számára: NFPA 850 (Recommended Practice for Fire Protection for Electric Generating Plants and High Voltage Direct Current Converter Stations), NFPA 851 (Recommended Practice for Fire Protection for Hydroelectric Generating Plants). Az NFPA 850 & NFPA 851 amerikai tűzvédelmi szabványajánlás 2010-es kiadás bevezetőjében az alábbiak olvashatók: Gyors nyomáscsökkentő rendszer elismert és javasolt azok használata Gyors nyomáscsökkentő rendszer: egy passzív mechanikai rendszer, amelyet a transzformátorban fellépő villamos zárlat okozta nagy nyomás néhány ms múlva történő csökkentésére terveztek.

20 CIGRE WG A2.33 Transformer Fire Safety Practices Convenor: Mr. Arne Petersen / AU CIGRE WG A2.33: Trafó tűzbiztonsági megoldások Kitűzött célok: - Tartály felhasadás elkerülése, - Tűz okozta áldozatok elkerülése - Tűz megelőzési elővigyázatosságok - Az A2.33 MUBI 2006-ban alakult, 2012-ben befejezte munkáját - Várhatóan 2012 évvégén kerül kiadásra a Technical Brochure (TB) - A WG-ben széleskörű képviselet volt: áramszolgáltatók, trafó gyártók, trafó tűzvédelmi berendezéseket gyártók, trafó olaj gyártók, biztosító társaságok. Várhatóan 2013-ban kezdődhet a szabványok átdolgozása.

21 Konklúziók 1. A trafóval kapcsolatosan a tűz eloltása mellett igen fontos a tűz megelőzése. 2. A jelenlegi szabványok főleg a tűzoltásra adnak részletes előírásokat, a speciális trafó tűz megelőzésre kevésbé. 3. A trafó tűz megelőzésére vonatkozó szabványelőírások nem betarthatók, mert az alkalmazott védelmi berendezések korlátozottan alkalmasak, mert nem akadályozzák meg a robbanást, majd az azt követő tüzet. 4. Ezek az eszközök a trafó belső zárlata miatti robbanást, trafó felhasadást az esetek döntő többségében még elvileg sem képesek megakadályozni. 5. A trafótüzek megakadályozása céljából döntő fontosságú a belső zárlat miatti robbanás és azt követő tűz megakadályozása. 6. A magyar előírások szinte mindent tartalmaznak, ami a trafó robbanás és tűzvédelmére vonatkozik, szétszórva az OTSZ-ben is rögzítve vannak, de nem úgy, mint az amerikai NFPA 850 és 851-ben, ahol megnevezik a TP-t. 7. Meglepő, hogy az OTSZ előírásait a megoldások nem teljesítik, itt jöhetne szóba a TP, ha tényleg eleget akarunk tenni az OTSZ előírásainak.

22 Köszönöm a figyelmet
