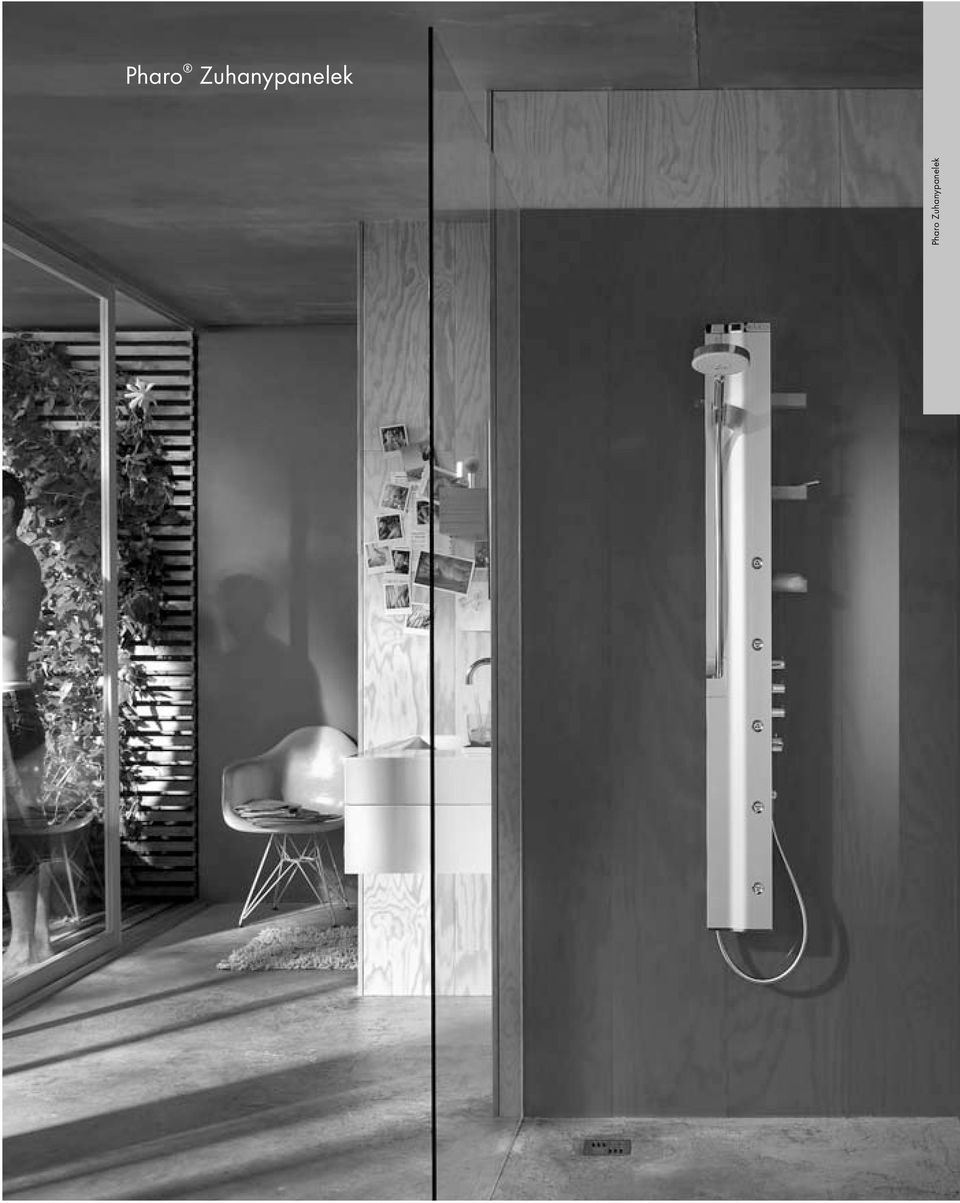

1 Pharo Zuhanypanelek Pharo Zuhanypanelek Árlista november től

2 Pharo zuhanypanel, SkyLine faliváltozat Legalább 2 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Standard változat Raindance 50 AIR jet fejzuhany, kihajtható, 95 és 0 közötti állítható dőlésszöggel Raindance 00 AIR 3jet vállzuhany, kihajtható Kézizuhany normál és soft vízsugárral Isiflex'B zuhanycső,60 m 5 oldalzuhany masszázssugárral Lábtartó csúszásgátlóval, kihajtható Termosztátos csaptelep integrált forrázás védelemmel, 2 elzáró és váltószeleppel a zuhanyfunkciók működtetéséhez Eloxált alumínium paneltest Paneltest felülete matt Pharo zuhanypanel, SkyLine 50 faliváltozat Legalább 2 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Vízszintes hideg/melegvíz kiállási méret 50 mm Standard változat Raindance 50 AIR jet fejzuhany, kihajtható, 95 és 0 közötti állítható dőlésszöggel Raindance 00 AIR 3jet vállzuhany, kihajtható Kézizuhany normál és soft vízsugárral Isiflex'B zuhanycső,60 m 5 oldalzuhany masszázssugárral Lábtartó csúszásgátlóval, kihajtható Termosztátos csaptelep integrált forrázás védelemmel, 2 elzáró és váltószeleppel a zuhanyfunkciók működtetéséhez Eloxált alumínium paneltest Paneltest felülete matt Minden méret mmben! 35.2 A technikai és műszaki változtatások jogát fenntartjuk! * Ajánlott nettó kiskereskedelmi ár viszonteladóknak Árlista november től

3 Pharo zu hany pa nel, Lift 2 M 20, fali/sarokváltozat, manuális vezérléssel Standard változat Legalább,5 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Sarok szereléshez külön rendelendő sarokszett Szerelési méretek a zuhanytálca belépési magasságától Fokozatmentesen állítható magasság 200 mm intervallumban Raindance AIR Ø80 fejzuhany Kézizuhany Isiflex zuhanycső 6 cserélhető oldalzuhany masszázssugárral Termosztátos csaptelep integrált forrázásvédelemmel Váltószeleppel a zuhanyfunkciók működtetéséhez 2 oldalra helyezett, könnyen tisztítható, attetsző ABS polc Eloxált alumínium paneltest, ABS installációs takaróelemmel Paneltest felülete Pharo Zuhanypanelek matt Egyedi variációk, rendelési szöveg Alapár Zuhanypanel Lift 2 M M Szerelvények, felületek matt matt Felár Fali változat Paneltest, installációs doboz, sarokszett ½ meleg víz ½ hideg víz Színcsoport matt, satinox,, pergamon Színcsoport 2 matt, jázmin, flanell, natúr, fekete, star, manhattan paneltest szín installációs doboz szín sarokszett szín paneltest szín installációs doboz szín sarokszett szín ½ meleg víz ½ hideg víz Sarok változat Színcsoport 3 Egyedi színek: Kérjük, adja meg a RALkódot! paneltest szín installációs doboz szín sarokszett szín Opció Sarokszett matt Ár Minden méret mmben! Árlista november től 35.3

4 Pharo zuhanypanel, SideWay faliváltozat, manuális vezérléssel Legalább 2 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Hideg/melegvíz közti távolság, vízszintesen 30 mm, függőlegesen 60 mm Standard változat Raindance S 50 AIR 3jet kézizuhany 5 oldalzuhany Zuhanytartó állítható magassággal és kétféle kézizuhany pozícióval Isiflex zuhanycső 2,0 m Integrált zuhanycső elvezető 3 oldalra szerelhető, könnyen tisztítható, áttetsző polc Termosztátos csaptelep forrázásvédelemmel 3 elzárószelep a zuhanyfunkciók működtetéséhez Eloxált alumínium paneltest Paneltest felülete matt Fali változat /2 meleg /2 hideg Zuhanytálca belépési magasság Minden méret mmben! 35.4 A technikai és műszaki változtatások jogát fenntartjuk! * Ajánlott nettó kiskereskedelmi ár viszonteladóknak Árlista november től

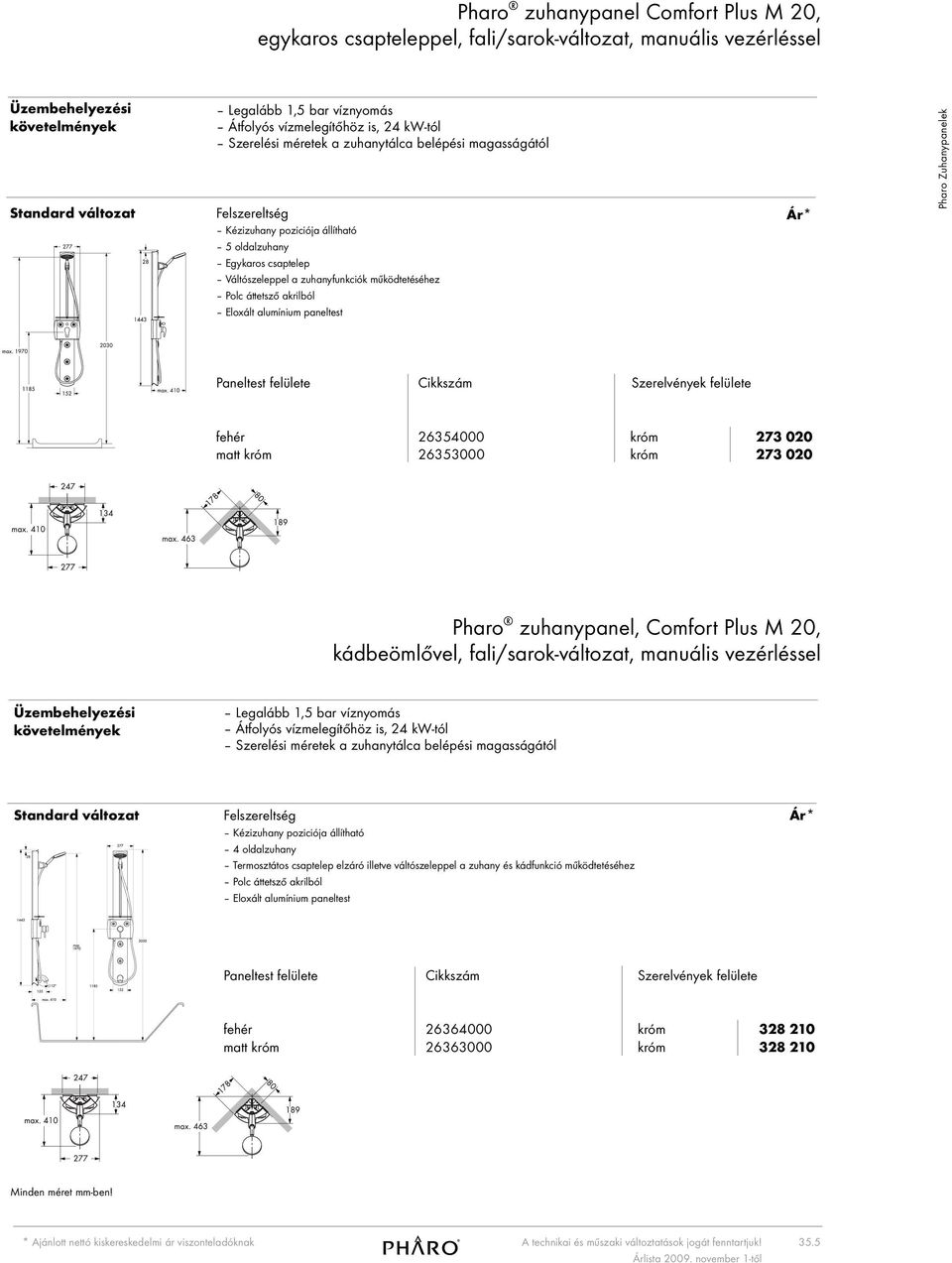

5 Pharo zu hany pa nel Comfort Plus M 20, egykaros csapteleppel, fali/sarokváltozat, manuális vezérléssel Standard változat Legalább,5 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Kézizuhany poziciója állítható 5 oldalzuhany Egykaros csaptelep Váltószeleppel a zuhanyfunkciók működtetéséhez Polc áttetsző akrilból Eloxált alumínium paneltest Pharo Zuhanypanelek Paneltest felülete matt Pharo zu hany pa nel, Comfort Plus M 20, kádbeömlővel, fali/sarokváltozat, manuális vezérléssel Legalább,5 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Standard változat Kézizuhany poziciója állítható 4 oldalzuhany Termosztátos csaptelep elzáró illetve váltószeleppel a zuhany és kádfunkció működtetéséhez Polc áttetsző akrilból Eloxált alumínium paneltest Paneltest felülete matt Minden méret mmben! Árlista november től 35.5

6 Pharo zu hany pa nel, Comfort Plus M 20, termosztáttal, fali/sarokváltozat, manuális vezérléssel (Triostat Plus) Legalább,5 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Standard változat Kézizuhany poziciója állítható 5 oldalzuhany Termosztátos csaptelep integrált elzáró illetve váltószeleppel a zuhanyfunkciók működtetéséhez Polc áttetsző akrilból Eloxált alumínium paneltest Paneltest felülete matt Opció Átépítőkészlet A meglévő vízcsatlakozások lefedéséhez használható takarólemez. Kétféle változatban: Átépítőkészlet sarokba szereléshez, Comfort Plus zuhanypanel sarokba szerelésénél Átépítőkészlet falra szereléshez, Comfort Plus zuhanypanel fal közepére szerelésénél Átépítőkészlet sarokba szereléshez: takarólemez 2 oldalzuhannyal és lerakópolc korláttal. Átépítőkészlet falra szereléshez: takarólemez 2 oldalzuhannyal. Változat Szín fali változat jobbról vízbekötés: balról Sarok Sarok matt ½ meleg víz ½ hideg víz Fali Fali matt sarok változat fali változat sarok változat meleg víz hideg víz ½"os csatlakozás választhatóan, jobbra vagy balra Minden méret mmben! 35.6 A technikai és műszaki változtatások jogát fenntartjuk! * Ajánlott nettó kiskereskedelmi ár viszonteladóknak Árlista november től

7 Pharo ShowerArc Legalább 2,5 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Raindance AIR Ø80 fejzuhany Raindane S 00 AIR 3jet kézizuhany zuhanytartó 6 cserélhető oldalzuhany masszázssugárral Termosztátos csaptelep integrált forrázásvédelemmel és elzáró, illetve váltószelep a zuhanyfunkciók működtetéséhez Pharo Zuhanypanelek Opció Szerelőszett faltól falig való szereléshez Kiegyenlítő ± 5 mm Pharo ShowerPipe Swing faliváltozat Legalább 2,5 bar víznyomás Átfolyós vízmelegítőhöz is, 24 kwtól Szerelési méretek a zuhanytálca belépési magasságától Raindance AIR Ø240 fejzuhany 400 mmes zuhanykar, elforgatható Raindane S 00 AIR 3jet kézizuhany Isiflex'B zuhanycső,60 m Porter'S zuhanytartó 3 cserélhető oldalzuhany masszázssugárral Termosztátos csaptelep integrált forrázásvédelemmel és elzáró, illetve váltószelep a zuhanyfunkciók működtetéséhez Opció Raindance oldalzuhanyok ( darab) Minden méret mmben! Normál vízsugár Masszázs vízsugár Párásító vízsugár Árlista november től 35.7

8 Pharo zuhanyrendszerek átfolyási teljesítménye Pharo zuhanypanel SkyLine Pharo zuhanypanel Comfort Plus M 20 fürdőkádhoz Pharo zuhanypanel Comfort Plus M 20 Triostattal Kézizuhany, normál vízsugárral Kádbeömlő Víznyomás (bar) Kézizuhany, normál vízsugár Oldalzuhany Kézi és oldalzuhany l/mp l/mp l/perc l/perc Pharo Showerpanel Comfort Plus M 20 egykaros csapteleppel Pharo ShowerArc Víznyomás (bar) Kézizuhany, normál vízsugár Oldalzuhany Víznyomás (bar) Oldalzuhanyok Fejzuhanyok Fejzuhany + Oldalzuhanyok l/mp l/perc l/perc l/mp Kézizuhany Pharo Showerpipe Swing Pharo SideWay Víznyomás (bar) Víznyomás (bar) Egy zuhanyfunkció 2 zuhanyfunkció együtt Víznyomás (bar) 2 felső oldalzuhany 3 alsó oldalzuhany Kézizuhany Minden oldalzuhany Minden zuhany együtt l/perc l/mp Minden méret mmben! 35.8 A technikai és műszaki változtatások jogát fenntartjuk! * Ajánlott nettó kiskereskedelmi ár viszonteladóknak Árlista november től

9 Pharo zuhanypanelek felszereltsége Standard Opció nem létezik SkyLine Lift 2 M 20 SideWay Comfort Plus fürdőkádhoz Comfort Plus Triostat Plussal Comfort Plus egykaros csapteleppel ShowerPipe Swing ShowerArc Pharo Zuhanypanelek Típus fali változat faltól falig változat sarok változat szabadonálló változat Ajánlott minimális víznyomás (bar) Átfolyós vízmelegítőnél (kwtól) Szükséges minimum belmagasság (m) Paneltest/csövek anyaga Alumínium Réz Installációs doboz ABSből Baldachin ABSből Termosztát (/2"), manuális Elzáró és váltószelep a zuhanyfunkciókhoz Manuális Elektrronikus Zuhanyfunkciók (mennyiség) Oldalzuhanyok Aktiva A'8 kézizuhany Mistral kézizuhany Uno kézizuhany Starck kézizuhany Raindance AIR kézizuhany Raindance AIR fejzuhany Raindance fejzuhany Kádbeömlő Kaszkádfunkció oldalzuhanyokkal Zuhanyfunkciók kombinálása Állítható magasság (200 mm) Világítás Halogén (2V/0W) Egyedi színvariációk Polc Állítható zuhanytartó 2,0 24 2,20 5,5 24 2,20 6 2,0 24 2,20 5,5 24 2,0 4,5 24 2,0 5,5 24 2,0 5 2,5 24 2,20 3 3,0 24 2,25 6 Árlista november től 35.9

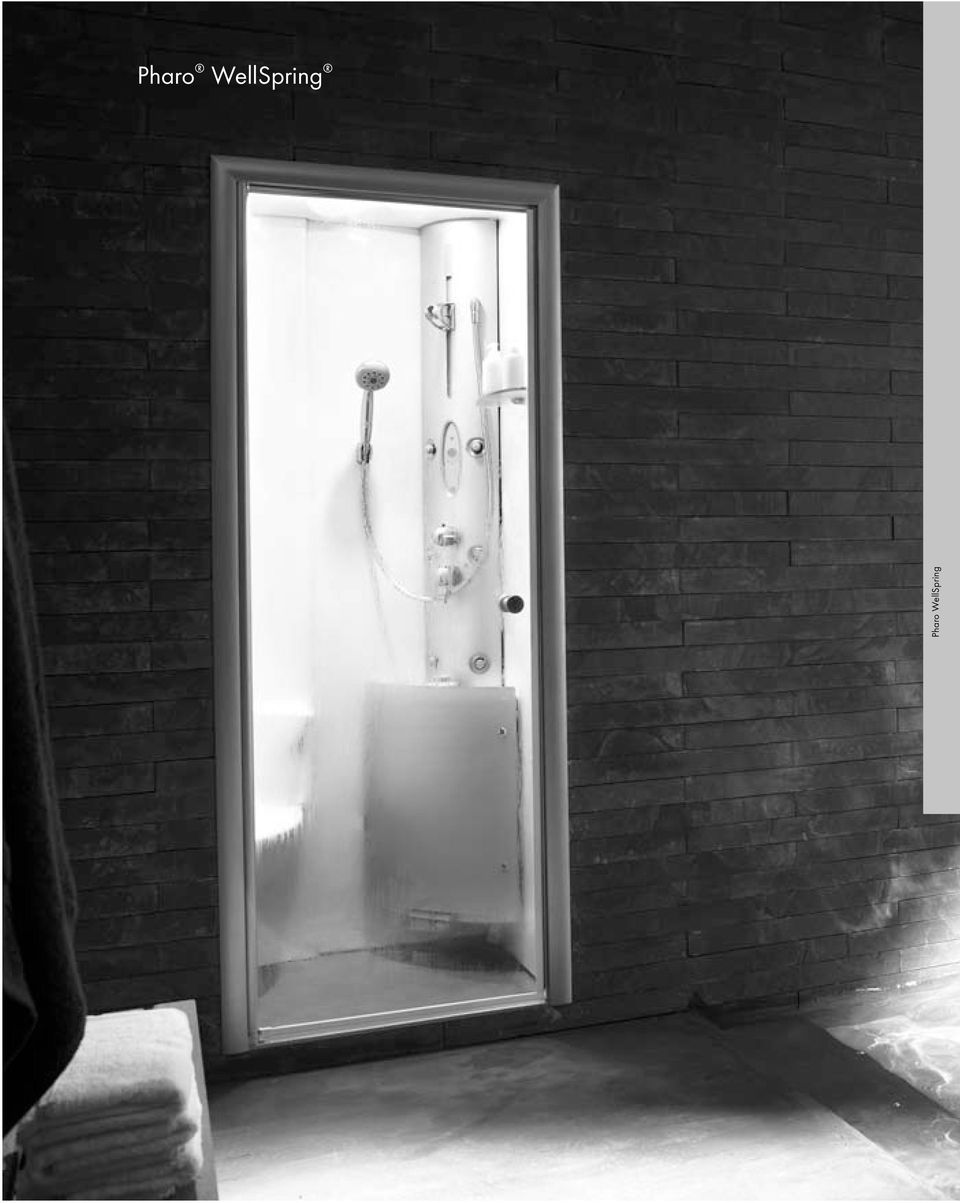

10 Pharo WellSpring Pharo WellSpring Árlista november től

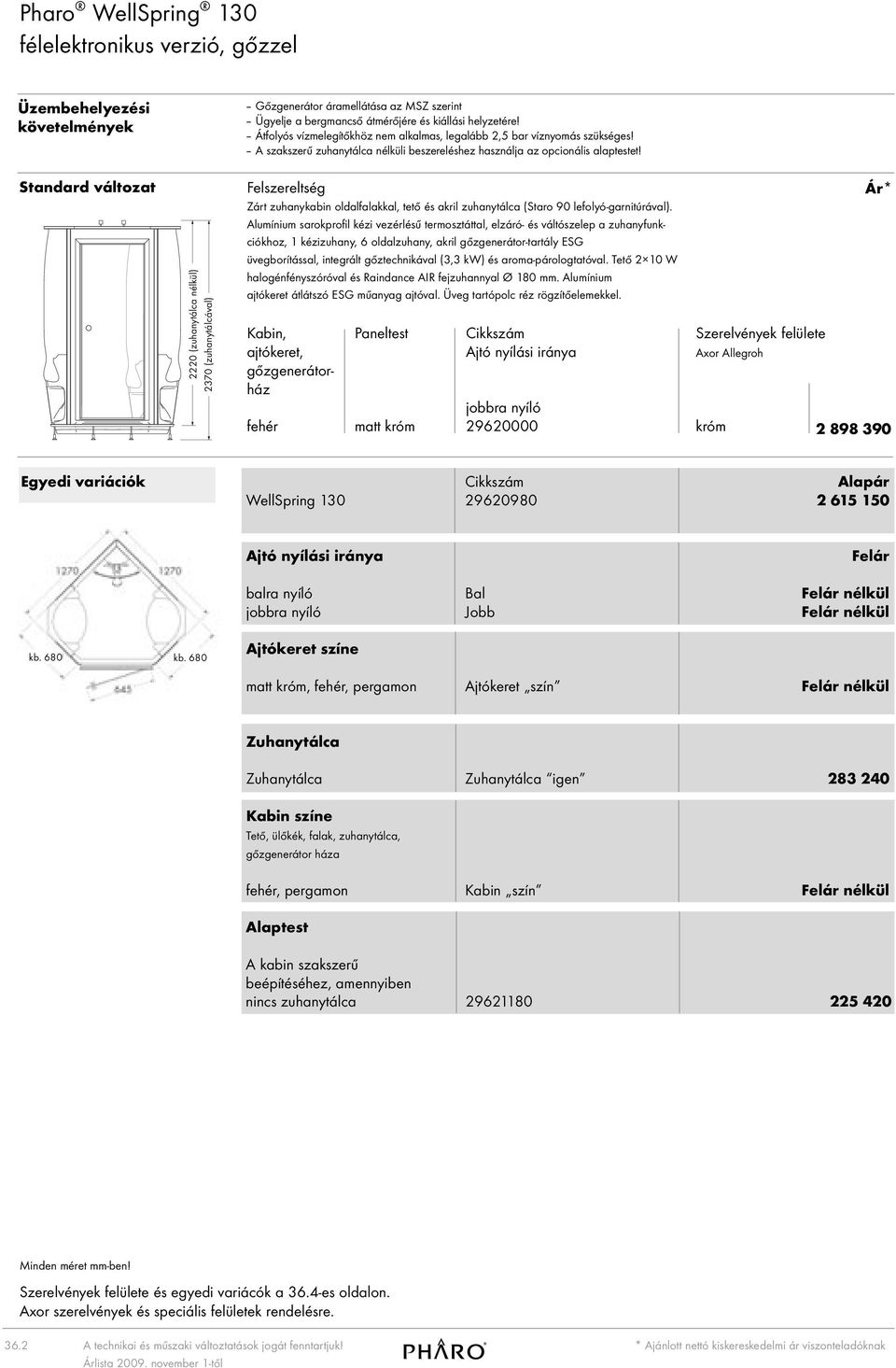

11 Pharo WellSpring 30 félelektronikus verzió, gőzzel Gőzgenerátor áramellátása az MSZ szerint Ügyelje a bergmancső átmérőjére és kiállási helyzetére! Átfolyós vízmelegítőkhöz nem alkalmas, legalább 2,5 bar víznyomás szükséges! A szakszerű zuhanytálca nélküli beszereléshez használja az opcionális alaptestet! Standard változat 2220 (zuhanytálca nélkül) 2370 (zuhanytálcával) Zárt zuhanykabin oldalfalakkal, tető és akril zuhanytálca (Staro 90 lefolyógarnitúrával). Alumínium sarokprofil kézi vezérlésű termosztáttal, elzáró és váltószelep a zuhanyfunkciókhoz, kézizuhany, 6 oldalzuhany, akril gőzgenerátortartály ESG üvegborítással, integrált gőztechnikával (3,3 kw) és aromapárologtatóval. Tető 2 0 W halogén fényszóróval és Raindance AIR fejzuhannyal Ø 80 mm. Alumínium ajtókeret átlátszó ESG műanyag ajtóval. Üveg tartópolc réz rögzítőelemekkel. Kabin, ajtókeret, gőzgenerátorház Paneltest matt Ajtó nyílási iránya jobbra nyíló Axor Allegroh Egyedi variációk WellSpring Alapár Ajtó nyílási iránya Felár balra nyíló jobbra nyíló Bal Jobb kb. 680 kb. 680 Ajtókeret színe matt,, pergamon Ajtókeret szín Zuhanytálca Zuhanytálca Zuhanytálca igen Kabin színe Tető, ülőkék, falak, zuhanytálca, gőzgenerátor háza, pergamon Kabin szín Alaptest A kabin szakszerű beépítéséhez, amennyiben nincs zuhanytálca Minden méret mmben! és egyedi variácók a 36.4es oldalon. Axor szerelvények és speciális felületek rendelésre A technikai és műszaki változtatások jogát fenntartjuk! Árlista november től * Ajánlott nettó kiskereskedelmi ár viszonteladóknak

12 Pharo WellSpring 5 félelektronikus verzió, gőzzel, ülőke jobbra vagy balra Gőzgenerátor áramellátása az MSZ szerint Ügyeljen a bergmanncső átmérőjére és kiállási helyzetére! Átfolyós vízmelegítőkhöz nem alkalmas, legalább 2,5 bar víznyomás szükséges! A szakszerű zuhanytálca nélküli beszereléshez használja az opcionális alaptestet! Standard változat 2220 (zuhanytálca nélkül) 2370 (zuhanytálcával) Zárt zuhanykabin oldalfalakkal, tető és akril zuhanytálca (Staro 90 lefolyógarnitúrával). Alumínium sarokprofil kézi vezérlésű termosztáttal, elzáró és vátószeleppel a zuhanyfunkciókhoz, kézizuhany, 6 oldalzuhany, akril gőzgenerátortartály ESG üvegborítással, integrált gőztechnikával (3,3 kw) és aromapárologtatóval. Tető 2 0 W halogén fényszóróval és Raindance AIR fejzuhannyal Ø 80 mm. Alumínium ajtókeret átlátszó ESG műanyag ajtóval. Üveg tartópolc réz rögzítőelemekkel. Kabin, ajtókeret, gőzgenerátorház Paneltest Ülőke bal, ajtó nyílási iránya jobb Ülőke jobb, ajtó nyílási iránya bal Axor Allegroh matt Egyedi variációk WellSpring 5, ülőke bal WellSpring 5, ülőke jobb Alapár Ajtó nyílási iránya Felár balra nyíló jobbra nyíló Bal Jobb Ülőke bal, ajtó nyílási iránya jobb Ajtókeret színe matt,, pergamon Zuhanytálca Ajtókeret szín Pharo WellSpring Zuhanytálca Zuhanytálca igen Kabin színe Tető, ülőkék, falak, zuhanytálca, gőzgenerátor háza Ülőke jobb, ajtó nyílási iránya bal, pergamon Alaptest Kabin szín A kabin szakszerű beépítéséhez, amennyiben nincs zuhanytálca ülőke bal ülőke jobb Minden méret mmben! és egyedi variácók a 36.4es oldalon. Axor szerelvények és speciális felületek rendelésre. Árlista november től 36.3

13 és egyedi variációk Egyedi variáció Szerelvény Felület /Szöveg Felár Allegroh Allegroh matt Allegroh matt /arany hatású Allegroh /arany hatású Carlton Carlton Pharo WellSpring 30 és Pharo WellSpring 5 ülőke bal vagy ülőke jobb félelektronikus verzió, gőzzel Opció /rendelési szöveg Szaunazuhany Szaunazuhany Szaunazuhany Halogén/színes fénymodul Halogén világítás integrált színes fénymodullal (LED) Színes fénymodul Hangszóró Hangszóró (2 db) Hangszóró Illatanyagadagolás Automatikus illatanyagadagoló rendszer Automatikus illatanyagadagoló rendszer Fejzuhany Raindance AIR Ø 240 mm Raindance AIR fejzuhany Raindance AIR fejzuhany Falak belső burkolata Burkolható falpanelek Falpanelek Illatanyag (l koncentrátum) eukaliptusz mentol fenyő citrom Nanocoat üvegbevonó szett Az üveg és kerámia felületek ápolásához A technikai és műszaki változtatások jogát fenntartjuk! Árlista november től * Ajánlott nettó kiskereskedelmi ár viszonteladóknak

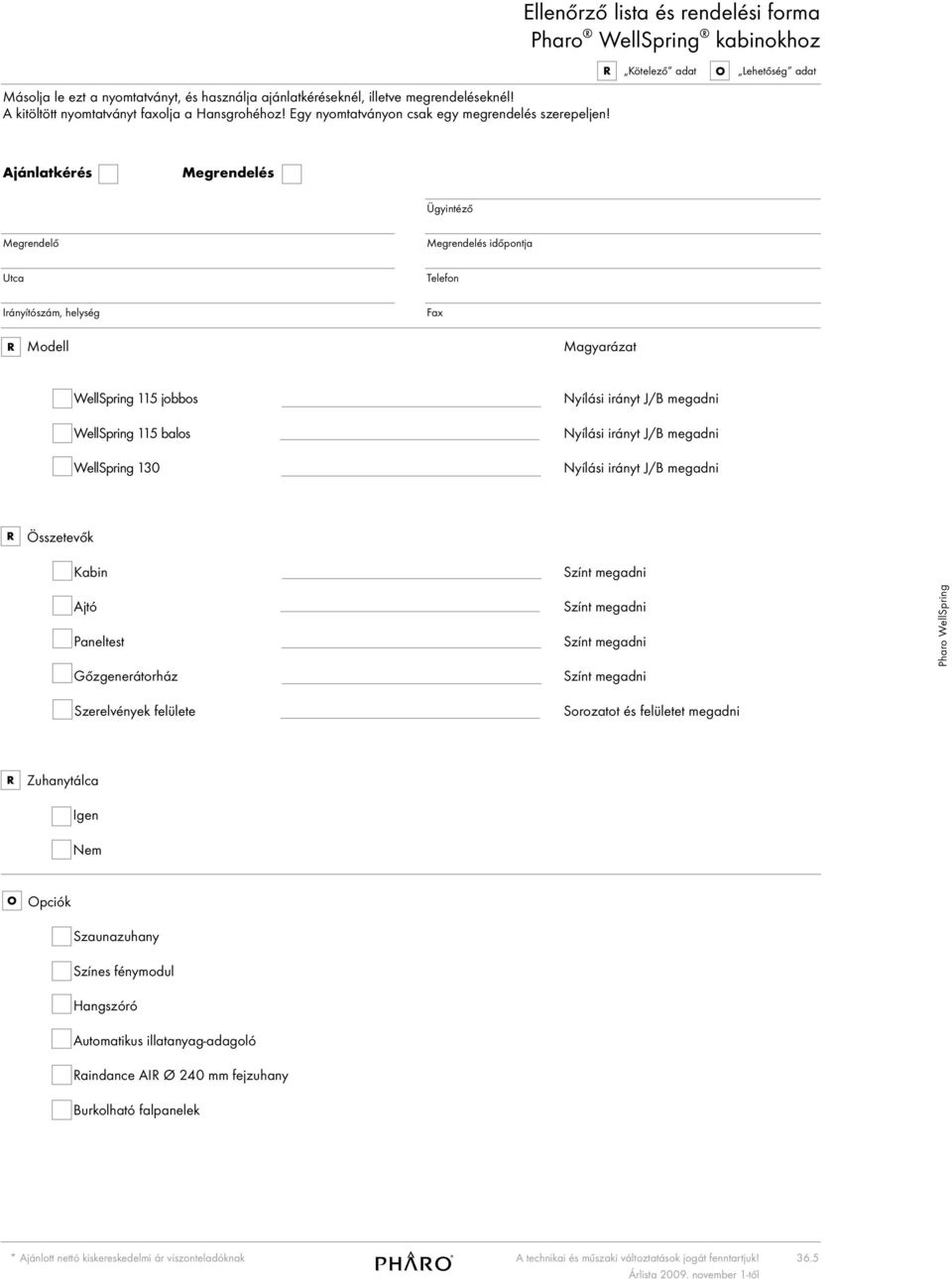

14 Ellenőrző lista és rendelési forma Pharo WellSpring kabinokhoz R Kötelező adat O Lehetőség adat Másolja le ezt a nyomtatványt, és használja ajánlatkéréseknél, illetve megrendeléseknél! A kitöltött nyomtatványt faxolja a Hansgrohéhoz! Egy nyomtatványon csak egy megrendelés szerepeljen! Ajánlatkérés Megrendelés Ügyintéző Megrendelő Utca Irányítószám, helység Megrendelés időpontja Telefon Fax R Modell Magyarázat WellSpring 5 jobbos WellSpring 5 balos WellSpring 30 Nyílási irányt J/B megadni Nyílási irányt J/B megadni Nyílási irányt J/B megadni R Összetevők Kabin Ajtó Paneltest Gőzgenerátorház Színt megadni Színt megadni Színt megadni Színt megadni Sorozatot és felületet megadni Pharo WellSpring R Zuhanytálca Igen Nem O Opciók Szaunazuhany Színes fénymodul Hangszóró Automatikus illatanyagadagoló Raindance AIR Ø 240 mm fejzuhany Burkolható falpanelek Árlista november től 36.5

15 Pharo WellSpring szerelési tudnivalói Tervezés A kabin köré és fölé tervezzen egy extra helyet (50 mm) a kábeleknek és csatlakozásoknak. Rajzoljon egy vázlatot, hogy hol és hogyan akarja installálni a fülkét. A fülkét nem építhetik be véglegesen, amíg nem installálták és tesztelték. Mielőtt beépíti a fülkét ellenőrizzen minden összetevőt, hogy megfelelően működnek és szivárgásmentesen csatlakoznake egymáshoz. A teherhordó padlószerkezetnek 200 kg/m 2 teherbírásúnak kell lennie. A Pharo WellSpring kabinnak zuhanytálcával együtt legalább 2400 mm hely kell a padlótól a mennyezetig. Zuhanytálca nélküli beszerelés esetén legalább 2250 mm helyre van szükség. Ha zuhanytálca nélkül szereli fel a fülkét, alaptest beszerelése szükséges. (külön rendelendő) Ha csatlakoztatni szeretné a WellSpring kabin hangszóróit extra vezetéket kell kiépítenie a külső erősítőhöz. Elektromos csatlakozások és feltételek Az elektromos vezetékek beszerelésénél tartsa be a megfelelő előírásokat és az érvényben lévő MSZ szabványokat. A szerelési és ellenőrző munkákat villanyszerelő szakember végezze az előírások betartása mellett. Az összes munkát feszültségmentes állapotban végezze. WellSpring kabinok 230 Vos hálózati feszültséggel és IPX5 védelemmel rműködnek. A WellSpring kabinokhoz 3,5 kw teljesítmény szükséges. Az elektromos csatlakozás (230 Volt, 50 Hz) megléte alapfeltétel. Az installácó kizárólag szakember által (elektroműszerész) végezhető el. Figyelem! Egy 25 mmes belső átmérőjű bergmanncsövet készítsen elő a gőzgenerátor hálózati csatlakoztatásához. Ezen a csövön keresztül kell a 3x,5 mmes nedvességtűrő kábelt bevezetni, amely 6 Aes biztosítékával a 30 maes FIvédőkapcsolót ellenőrzi. A trafónak 6 mes kábele biztosítja a WellSpring kabin áramellátását. Trafót mindig be kell építeni. Az trafónak mindig elérhetőnek kell lennie. A feszültség kiegyenlítéséhez használjon egy 4 mm 2 es kábelt, a kabin mögött 3 méter hosszan elhelyezve. Ha a hangszórókat csatlakoztatja egy külső sztereó rendszerhez, vegye figyelembe, hogy a hangszórók teljesítménye maximálisan 30 watt, az impedanciájuk 8 ohm A technikai és műszaki változtatások jogát fenntartjuk! Árlista november től * Ajánlott nettó kiskereskedelmi ár viszonteladóknak

16 Pharo WellSpring szerelési tudnivalói Vízcsatlakozások és feltételek A vízcsatlakozást valamint a vízelvezetést a DIN 988 / EN77 / DIN 986 / EN2056 szabványoknak, valamint a helyi előírásoknak megfelelően kell beszerelni. A Wellspring gőkabinok hidraulikus, elektromosan vagy termikusan irányított átfolyós vízmelegítőkkel való működtetése tilos! A hideg és melegvíz csatlakozások közötti nyomáskülönbségeket ki kell egyenlíteni. Minimális átfolyási nyomás: 2,5 bar Vízcsatlakozás: /2" Lefolyó: 50 mm választhatóan a falba vagy padlóba. Kérjük vegye figyelembe a szerelési rajzokat is. WellSpring gőzgenerátor Ha a víz a 4es keménységi fokot (mmo/l) meghaladja, a gőzgenerátor elé vízlágyító beszerelése szükséges. A gőzgenerátor vízfogyasztása: 4, l/óra (gőzölés) 7,7 l/óra (gőzölés + leeresztés) Beépítés Átfolyási teljesítmény A kabint a kereskedelemben kapható szárazépítésű falrendszerekkel lehet beburkolni (GIS, Knauf, WEDIlemezek). A külső burkolat a szokásos anyagokból állhat (csempe, nemesvakolat, fa). A kabin belső burkolatának vastagságát a kabin helyigényekor figyelembe kell venni. Nem megfelelő beépítési adottságok, pl. fűtéssel nem rendelkező helységekhez használatos diffúziós falak, mennyezet, külső falak vagy falak/mennyezet és aljzat esetén egy diagonális (fenti/lenti) szellőztetés kiépítése ajánlott. Víznyomás (bar) Pharo WellSpring Kézizuhany, normál vízsugár Fejzuhany Fejzuhany és oldalzuhany l/mp l/perc A megfelelő funkció a tal jelölt értéktől garantált. Árlista november től 36.7

17 Pharo WellSpring zuhanypanelek felszereltsége Standard Opció nem létezik Típus fali sarok Ülőkék száma Ajánlott minimális víznyomás (bar) Átfolyós vízmelegítőnél (kwtól) Szükséges minimum belmagasság (m) zuhanytálcával zuhanytálca nélkül Kabin ABS/PMMAból Zuhanytálca akrilból Ajtókeret alumíniumból Biztonságiüvegajtó (átlátszó) Ajtónyitás Balra nyíló Jobbra nyíló Termosztát (/2 ), manuális Manuális elzáró és váltószelep Zuhanyfunkciók (mennyiség) Aktiva A8 kézizuhany Állítható zuhanytartó Raindance fejzuhany Oldalzuhany (cserélhető diffúzorok) Szaunazuhany Zuhanyfunkciók kombinálása Gőzfunkció vezérlése Elektronikus (K4 Steam) Gőz be/kikapcsolás Gőz időintervallum Gőz páratartalom Világítás Halogén Színes fény (LED) Aroma párologtató Automata illatanyagadagoló Hangszóró Gőzgenerátor teljesítménye 3,3 kw WellSpring 5 balra nyíló 2,0 2,40 2,25 6 WellSpring 5 jobbra nyíló 2,0 2,40 2,25 6 WelllSpring ,0 2,40 2,25 6 WellSpring gőzkabin WellSpring 30 WellSpring 5 bal oldali WellSpring 5 jobb oldali Fejzuhany AIR technológiával Szaunazuhany Aktiva A8 kézizuhany Raindance oldalzuhanyok 36.8 A technikai és műszaki változtatások jogát fenntartjuk! Árlista november től * Ajánlott nettó kiskereskedelmi ár viszonteladóknak

18 Pharo Komponensek Pharo Komponensek Árlista november től

19 Pharo gőzgenerátor, zuhanypanellel kombinálva ML/Steam, sarokváltozat, félelektronikus verzió A gőzgenerátor elektromos ellátása az MSZ szerint Ügyeljen a bergmanncsövek átmérőjére és kiállási helyzetére! Átfolyós vízmelegítőhöz nem alkalmas, legalább 2,5 bar víznyomás! Részletes leírás: 3,3 kw: Áramellátás 230V/N/PE/50Hz, maximum. 2,5 lég m 3 es helyiségbe; 4,5 kw: Áramellátás 400V/L/L2/N/PE/50Hz, maximum. 4,5 m 3 es helyiségbe; Csatorna elvezetés szükséges padlóba vagy zuhanytálcába! Fel sze relt ség Teljesen előreszerelt zuhany és gőzegység. A peneltest alumíniumból készült integrált manuális termosztáttal és váltószeleppel a kézizuhany, a 6 oldalzuhany vagy a vízeseés zuhany működtetéséhez. A gőzgenerátor ház akrilból készült biztonsági üveg takaróval (3,3 vagy 4,5 kw). Aroma párologtatóval, elektronikus vezérléssel. Fejzuhany bekötési lehetőséggel. Gőzgenerátor Paneltest Teljesítmény Szerelvények Axor Allegroh /szür ke /szür ke matt matt ,3 kw ,5 kw Pharo gőzgenerátor, zuhanypanellel kombinálva DeLuxe, sarokváltozat, félelektronikus verzió A gőzgenerátor elektromos ellátása az MSZ szerint Ügyeljen a bergmanncsövek átmérőjére és kiállási helyzetére! Átfolyós vízmelegítőhöz nem alkalmas, legalább 2,5 bar víznyomás! Részletes leírás: 3,3 kw: Áramellátás 230V/N/PE/50Hz, maximum. 2,5 lég m 3 es helyiségbe; 4,5 kw: Áramellátás 400V/L/L2/N/PE/50Hz, maximum. 4,5 m 3 es helyiségbe; Csatorna elvezetés szükséges padlóba vagy zuhanytálcába! Fel sze relt ség Teljesen előreszerelt zuhany és gőzegység. A peneltest aluminíumból készült integrált manuális termosztáttal és mágnesszeleppel működő elektronikus kezelőkonzollal a kézizuhany, a 6 oldalzuhany vagy a vízeseés zuhany működtetéséhez. A gőzgenerátor ház akrilból készült biztonsági üveg takaróval (3,3 vagy 4,5 kw). Aroma párologtatóval, elektronikus vezérléssel. Fejzuhany bekötési lehetőséggel. Gőzgenerátor Paneltest Teljesítmény Szerelvények Axor Allegroh /szür ke /szür ke matt matt ,3 kw ,5 kw A méretek mmben értendők! 37.2 A technikai és műszaki változtatások jogát fenntartjuk! * Ajánlott nettó kiskereskedelmi ár viszonteladóknak Árlista november től

20 Pharo gőzgenerátor, sarokváltozat A gőzgenerátor elektromos ellátása az MSZ szerint Ügyeljen a bergmanncsövek átmérőjére és kiállási helyzetére! Átfolyós vízmelegítőhöz nem alkalmas! Részletes leírás: 3,3 kw: Áramellátás 230V/N/PE/50Hz, maximum. 2,5 lég m 3 es helyiségbe; 4,5 kw: Áramellátás 400V/L/L2/N/PE/50Hz, maximum. 4,5 m 3 es helyiségbe; Csatorna elvezetés szükséges padlóba vagy zuhanytálcába! Teljesen előreszerelt gőzegység. A gőzgenerátor ház akrilból készült biztonsági üveg takaróval (3,3 vagy 4,5 kw). Aroma párolgtatóval, elektronikus vezérléssel. Gőzgenerátor Üveglap Teljesítmény A méretek mmben értendők! szürke szürke ,3 kw ,5 kw Egyedi variációk Sarok komponens/steam Sarok komponens/deluxe Gőzgenerátor Teljesítmény Gőzgenerátor 3,3 kw Gőzgenerátor 4,5 kw ,3 kw 4,5 kw Illatanyag Aroma párologtató Automata illatanyagadagoló Aroma párologtató Automata illatanyagadagoló Paneltest gőzgenerátorhoz Színcsoport matt,, pergamon Színcsoport 2 matt, jázmin, flanell, natúr, fekete, star, manhattan Színcsoport 3 Egyedi színek: Kérjük, adja meg a RAL kódot! paneltest szín" gőzgenerátorház szín" paneltest szín" gőzgenerátorház szín" paneltest szín" gőzgenerátorház szín" Szerelvény* Felület Allegroh matt /arany hat. Carlton /arany hat. Starck Uno Allegroh Allegroh matt Allegroh /arany hatású Carlton Carlton /arany hatású Starck Uno Pharo Komponensek * Pharo gőzgenerátorhoz, zuhanypanellel kombinálva/steam és DeLuxe Árlista november től 37.3
