1 RainBrain Tervezés és beszerelés

2 Példa nélküli zuhanykomfort. A RainBrain, a Hansgrohe újdonsága intelligens megoldással ötvözi a zuhanyzást ezáltal még nagyobb zuhanyélményt nyújt. A digitális vezérléssel könnyedén válogathatunk a különböző funkció között: kiválaszthatjuk a zuhanymódot, a sugárfajtát, a vízmennyiséget, a hőmérsékletet, a világítást és a hangot. A RainBrain képernyő egy könnyed érintéssel egyszerűen, jól érthető szimbólumokkal navigálja a felhasználót az összes funkción keresztül. Egy komplex technológia, mely működtetése egyértelmű, megjelenése szembetűnő, egyszerűen programozható és beszerelhető. Ez a brossúra megmutatja Önnek, hogyan.

3 15 14 Beszerelési útmutató. A Hansgrohe RainBrain elektronikus zuhanyirányító rendszer négy fő összetevőt tartalmaz, melyek az alaptesthez és a színkészlethez tartoznak: 7 Alaptest: 3 Csatlakozóhíd a vezérlődobozhoz 5 Irányítópanel szerelőháza Színkészlet: 4 Vezérlődoboz 6 Irányítópanel Az alaptest és a színkészlet szereléséhez szükséges elemek szétválogatása megkönnyíti és biztonságossá teszi a beépítést. Ezáltal a beszereléshez szükséges idő is könnyedén kiszámítható Hideg- és melegvíz csatlakozás Kevert vizet biztosító csövek 3 Hansgrohe RainBrain csatlakozóhíd 4 Hansgrohe RainBrain vezérlődoboz 5 Hansgrohe RainBrain irányítópanel szerelőháza 6 Hansgrohe RainBrain irányítópanel 7 Hansgrohe Raindance Rainfall 8 Hansgrohe Fixfit zuhanycső csatlakozó 9 Hansgrohe Raindance AIR 100 oldalzuhany 10 Hansgrohe Raindrain lefolyórendszer 11 Audio erősítő 1 Világítás-irányító szett 13 Vezérlőelektronika csatlakozódoboza 14 Hangszóró 15 Világítás

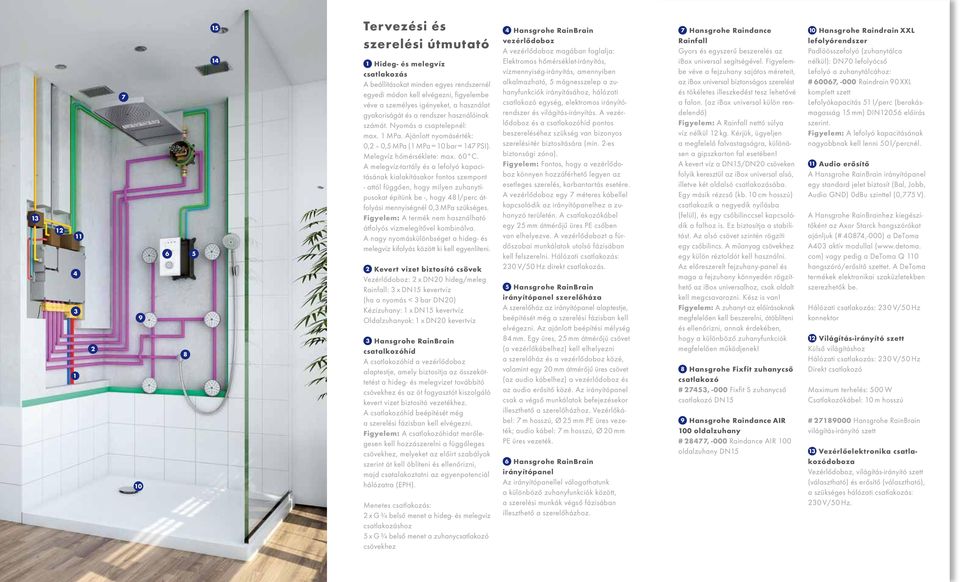

4 Tervezési és szerelési útmutató 1 Hideg- és melegvíz csatlakozás A beállításokat minden egyes rendszernél egyedi módon kell elvégezni, figyelembe véve a személyes igényeket, a használat gyakoriságát és a rendszer használóinak számát. Nyomás a csaptelepnél: max. 1 MPa. Ajánlott nyomásérték: 0, 0,5 MPa (1 MPa = 10 bar = 147 PSI). Melegvíz hőmérséklete: max. 60 C. A melegvíz-tartály és a lefolyó kapacitásának kialakításakor fontos szempont - attól függően, hogy milyen zuhanytípusokat építünk be -, hogy 48 l/perc átfolyási mennyiségnél 0,3 MPa szükséges. Figyelem: A termék nem használható átfolyós vízmelegítővel kombinálva. A nagy nyomáskülönbséget a hideg- és melegvíz kifolyás között ki kell egyenlíteni. Kevert vizet biztosító csövek Vezérlődoboz: x DN0 hideg/meleg Rainfall: 3 x DN15 kevertvíz (ha a nyomás < 3 bar DN0) Kézizuhany: 1 x DN15 kevertvíz Oldalzuhanyok: 1 x DN0 kevertvíz 3 Hansgrohe RainBrain csatalkozóhíd A csatlakozóhíd a vezérlődoboz alaptestje, amely biztosítja az összeköttetést a hideg- és melegvizet továbbító csövekhez és az öt fogyasztót kiszolgáló kevert vizet biztosító vezetékhez. A csatlakozóhíd beépítését még a szerelési fázisban kell elvégezni. Figyelem: A csatlakozóhidat merőlegesen kell hozzászerelni a függőleges csövekhez, melyeket az előírt szabályok szerint át kell öblíteni és ellenőrizni, majd csatalakoztatni az egyenpotenciál hálózatra (EPH). Menetes csatlakozás: x G ¾ belső menet a hideg- és melegvíz csatlakozáshoz 5 x G ¾ belső menet a zuhanycsatlakozó csövekhez 4 Hansgrohe RainBrain vezérlődoboz A vezérlődoboz magában foglalja: Elektromos hőmérséklet-irányítás, vízmennyiség-irányítás, amennyiben alkalmazható, 5 mágnesszelep a zuhanyfunkciók irányításához, hálózati csatlakozó egység, elektromos irányítórendszer és világítás-irányítás. A vezérlődoboz és a csatlakozóhíd pontos beszereléséhez szükség van bizonyos szerelési-tér biztosítására (min. -es biztonsági zóna). Figyelem: Fontos, hogy a vezérlődoboz könnyen hozzáférhető legyen az esetleges szerelés, karbantartás esetére. A vezérlődoboz egy 7 méteres kábellel kapcsolódik az irányítópanelhez a zuhanyzó területén. A csatlakozókábel egy 5 mm átmérőjű üres PE csőben van elhelyezve. A vezérlődobozt a fürdőszobai munkálatok utolsó fázisában kell felszerelni. Hálózati csatlakozás: 30 V/50 Hz direkt csatlakozás. 5 Hansgrohe RainBrain irányítópanel szerelőháza A szerelőház az irányítópanel alaptestje, beépítését még a szerelési fázisban kell elvégezni. Az ajánlott beépítési mélység 84 mm. Egy üres, 5 mm átmérőjú csövet (a vezérlőkábelhez) kell elhelyezni a szerelőház és a vezérlődoboz közé, valamint egy 0 mm átmérőjű üres csövet (az audio kábelhez) a vezérlődoboz és az audio erősítő közé. Az irányítópanel csak a végső munkálatok befejezésekor illeszthető a szerelőházhoz. Vezérlőkábel: 7 m hosszú, Ø 5 mm PE üres vezeték; audio kábel: 7 m hosszú, Ø 0 mm PE üres vezeték. 6 Hansgrohe RainBrain irányítópanel Az irányítópanellel válogathatunk a különböző zuhanyfunkciók között, a szerelési munkák végső fázisában illeszthető a szerelőházhoz. 7 Hansgrohe Raindance Rainfall Gyors és egyszerű beszerelés az ibox universal segítségével. Figyelembe véve a fejzuhany sajátos méreteit, az ibox universal biztonságos szerelést és tökéletes illeszkedést tesz lehetővé a falon. (az ibox universal külön rendelendő) Figyelem: A Rainfall nettó súlya víz nélkül 1 kg. Kérjük, ügyeljen a megfelelő falvastagságra, különösen a gipszkarton fal esetében! A kevert víz a DN15/DN0 csöveken folyik keresztül az ibox universal alsó, illetve két oldalsó csatlakozásába. Egy másik rézcső (kb. 10 cm hosszú) csatlakozik a negyedik nyílásba (felül), és egy csőbilinccsel kapcsolódik a falhoz is. Ez biztosítja a stabilitást. Az alsó csövet szintén rögzíti egy csőbilincs. A műanyag csövekhez egy külön réztoldót kell használni. Az előreszerelt fejzuhany-panel és maga a fejzuhany könnyedén rögzíthető az ibox universalhoz, csak oldalt kell megcsavarozni. Kész is van! Figyelem: A zuhanyt az előírásoknak megfelelően kell beszerelni, átöblíteni és ellenőrizni, annak érdekében, hogy a különböző zuhanyfunkciók megfelelően működjenek! 8 Hansgrohe Fixfit zuhanycső csatlakozó # 7453, -000 Fixfit S zuhanycső csatlakozó DN15 9 Hansgrohe Raindance AIR 100 oldalzuhany # 8477, -000 Raindance AIR 100 oldalzuhany DN15 10 Hansgrohe Raindrain lefolyórendszer Padlóösszefolyó (zuhanytálca nélkül): DN70 lefolyócső Lefolyó a zuhanytálcához: # 60067, -000 Raindrain 90 komplett szett Lefolyókapacitás 51 l/perc (berakásmagasság 15 mm) DIN1056 előírás szerint. Figyelem: A lefolyó kapacitásának nagyobbnak kell lenni 50 l/percnél. 11 Audio erősítő A Hansgrohe RainBrain irányítópanel egy standard jelet biztosít (Bal, Jobb, Audio GND) 0dBu szinttel (0,775 V). A Hansgrohe RainBrainhez kiegészítőként az Axor Starck hangszórókat ajánljuk (# 40874,-000) a DeToma A403 aktív modullal ( com) vagy pedig a DeToma Q 110 hangszóró/erősítő szettet. A DeToma termékek elektronikai szaküzletekben szerezhetők be. Hálózati csatlakozás: 30 V/50 Hz konnektor 1 Világítás-irányító szett Külső világításhoz Hálózati csatlakozás: 30 V/50 Hz Direkt csatlakozó Maximum terhelés: 500 W Csatlakozókábel: 10 m hosszú # Hansgrohe RainBrain világítás-irányító szett 13 Vezérlőelektronika csatlakozódoboza Vezérlődoboz, világítás-irányító szett (választható) és erősítő (választható), a szükséges hálózati csatlakozás: 30 V/50 Hz.

5 Beépítési méretek 8 1 max max V/50 Hz max A Hansgrohe RainBrain lelke a vezérlődoboz. Ez foglalja magába az elektronikus hőmérsékletszabályzót, a vízmennyiség-szabályzót, a zuhanyfunkciókat vezérlő 5 mágnesszelepet, a hálózati csatlakozó egységet és a teljes elektronikai irányítórendszert. A vezérlődoboz könnyedén felszerelhető a csatlakozóhíd segítségével akár a falra, akár bármely kijelölt beszerelési területre. Fontos viszont, hogy a beépítés a -es biztonsági zónán belül történjen. Elhelyezéskor figyelembe kell venni azt is, hogy a vezérlődoboz a későbbiekben is hozzáférhető legyen esetleges szerelési, karbantartási munkálatok céljából. A többi termék helyének kijelölése szabadon választható (a kábel hosszúságától függően). Mindenesetre a fent említettek miatt javasoljuk, hogy a termékeket a mellékelt illusztráció szerint építsék be min. 1m Ø 4 mm² Potenciálkiegyenlítés Alapszintű beépítés Emeltszintű beépítés 1 Beépítési terület Alapelem beépítése: 470 x 570 x 95 mm Komfort elem beépítése: 650 x 570 x 95 mm Irányítópanel szerelőházzal Méret: 136 x 44 mm Beépítési mélység: 54 8 mm 3 Vezérlődoboz Méret: 463 x 313 mm Beépítési mélység: 90 mm Hálózati csatlakozás: 30 V/50 Hz 4 Csatlakozóhíd Méret: 400 x 96 mm Beépítési mélység: 83 mm 5 Világítás-irányító szett* Méret: 94 x 94 mm Beépítési mélység: 57 mm Hálózati csatlakozás: 30 V/50 Hz 6 Audio erősítő* Modell: Fa. DeToma Méret: 90 x 90 mm Beépítési mélység: 90 mm Hálózati csatlakozás: 30 V/50 Hz 7 Vezérlőelektronika csatlakozódoboza* Méret: 75 x 75 mm Beépítési mélység: 57 mm Hálózati csatlakozás: 30 V/50 Hz 8 Hangszóró* minden méret mm-ben értendő *ezek a termékek külön rendelendők 9 Világítás*

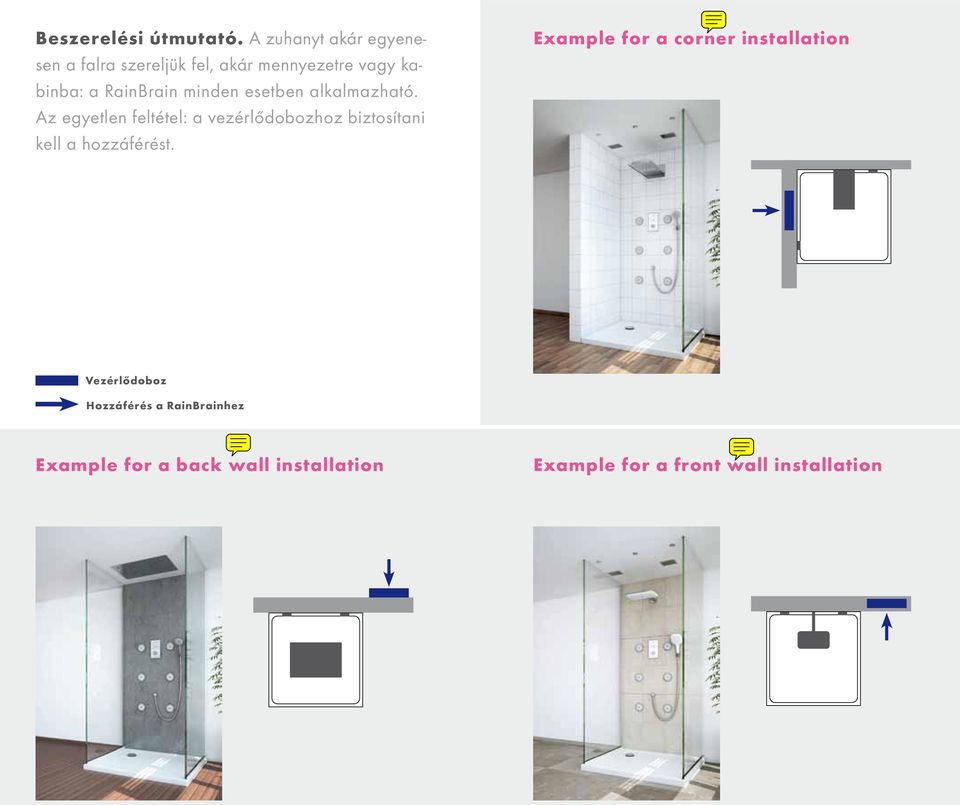

6 Beszerelési útmutató. A zuhanyt akár egyenesen a falra szereljük fel, akár mennyezetre vagy kabinba: a RainBrain minden esetben alkalmazható. Az egyetlen feltétel: a vezérlődobozhoz biztosítani kell a hozzáférést. Example for a corner installation Vezérlődoboz Hozzáférés a RainBrainhez Example for a back wall installation Example for a front wall installation

7 Irányítható zuhanyok. A RainBrain kényelmes, digitális vezérlést biztosít minden zuhanyfunkcióhoz ibox Raindance Royale S 350 AIR fejzuhany DN0 Ø 350 mm # 840, -000 Zuhanykar DN0 470 mm # 7410, -000 (kép nélkül) Mennyezeti csatlakozás DN0 100 mm # 7418, -000 (kép nélkül) Raindance E 40 AIR 1jet RainAir sugárfajta # 737, -000 (kép nélkül) jet RainAir és Rainflow sugárral # 7373, Raindance Rainmaker AIR 600 mm tartalma: falsík alatti Highflow termosztát ibox universal alaptesttel Fejzuhany világítással # 8404, -000 dto. világítás nélkül # 8403, -000 (kép nélkül) Raindance Rainmaker AIR 6 x 460 mm Fejzuhany világítással # 8418, -000 dto. világítás nélkül # 8417, -000 (kép nélkül) Raindance Rainfall 50 x mm fejzuhany Rain AIR, Whirl és Rainflow sugárfajtákkal # 8411, -000 Raindance AIR oldalzuhany Normal sugárfajta, AIR funkció # 8477, -000, -0, -8

8 Termékáttekintés króm fehér króm RainBrain színkészlet vízmennyiség-szabályzóval, tartalma: személyre szabott érintőképernyős irányítópanel, vezérlődoboz elektronikus hőmérséklet-szabályozóval, vízmennyiség-szabályzóval, 5 mágnesszelep és elektronikus irányítórendszer (hálózati csatlakozás: 30 V/50 Hz) króm # fehér króm # RainBrain színkészlet vízmennyiség-szabályzó nélkül, tartalma: személyre szabott érintőképernyős irányítópanel, vezérlődoboz elektronikus hőmérséklet-szabályozóval, 5 mágnesszelep és elektronikus irányítórendszer (hálózati csatlakozás: 30 V/50 Hz) króm # fehér króm # kombinálva: alaptesttel RainBrain # Világítás-irányító szettel # minden méret mm-ben értendő 30 30

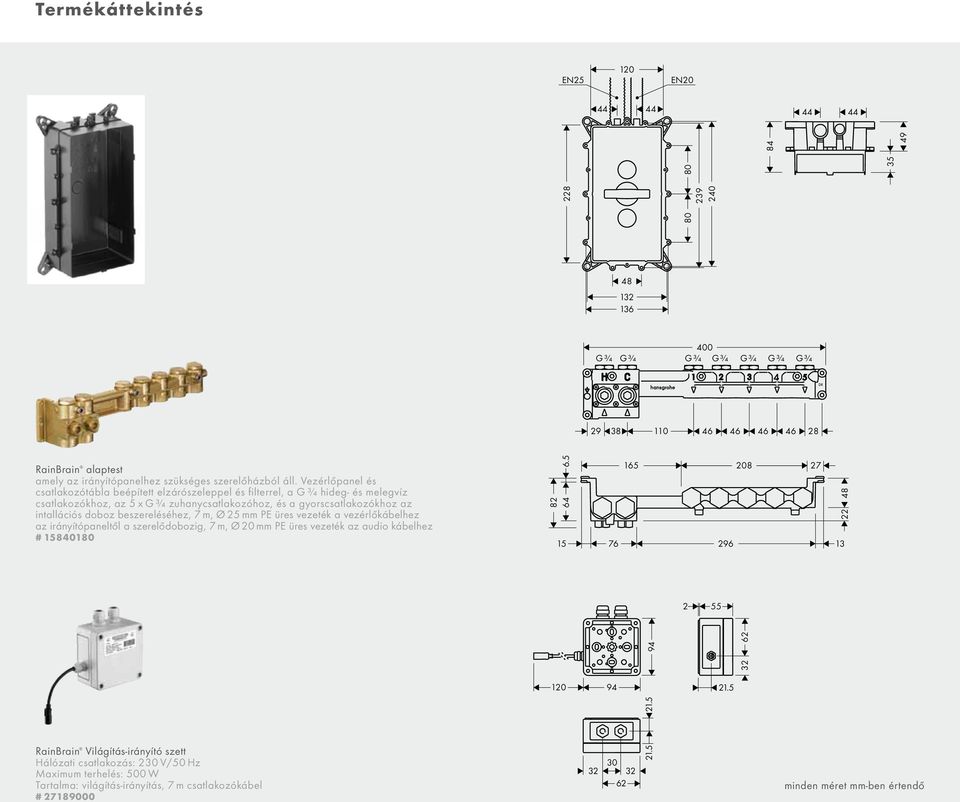

9 Termékáttekintés EN5 EN EN0 EN0 EN EN G¾ G¾ G¾ G¾ G¾ G G¾ 44 G¾ 44 G¾ 400 G¾ G¾ G¾ G¾ 165 G¾ G¾ G¾ G¾ G¾ G¾ G¾ RainBrain alaptest amely az irányítópanelhez szükséges szerelőházból áll. Vezérlőpanel és csatlakozótábla beépített elzárószeleppel és filterrel, a G ¾ hideg- és melegvíz csatlakozókhoz, az 5 x G ¾ zuhanycsatlakozóhoz, és a gyorscsatlakozókhoz az intallációs doboz beszereléséhez, 7 m, Ø 5 mm PE üres vezeték a vezérlőkábelhez az irányítópaneltől a szerelődobozig, 7 m, Ø 0 mm PE üres vezeték az audio kábelhez # G¾ G¾ G¾ G¾ G¾ G¾ G¾ RainBrain Világítás-irányító szett Hálózati csatlakozás: 30 V/50 Hz Maximum terhelés: 500 W Tartalma: világítás-irányítás, 7 m csatlakozókábel # minden méret mm-ben értendő
