TROPEA3. Rejtett érték a burkolat alatt

Átírás

1 TROPEA3 Rejtett érték a burkolat alatt

2 Varga Tanya Hotel - Kerekegyháza (Magyarország) 2

3 TROPEA3 Tropea3, egyszerűen tökéletes Az elmúlt években a falsík alatti WC tartályok folyamatosan fejlődtek, igazodva az újabb és újabb elvárásokhoz, úgymint víztakarékosság, egyszerűbb beépítés, színtartó, megbízható nyomólapok. AU UK ZA A kiváló minőségű termék, a többszörösen ellenőrzött gyártási folyamat és a piaci elvárások iránti elkötelezettség eredménye a Valsir Tropea3 falsík alatti WC tartály. Tekintse meg a Tropea3 bemutató videóját valsir.it/u/videotropea3 MADE IN ITALY 3

4 Thermal Hotel - Harkány (Magyarország) 4

5 MEGGYŐZŐ ÉRVEK A TROPEA3 MELLETT Egyszerű vízbekötés hollandis csatlakozással (Valsir szabadalom). Innovatív öblítőszelep (Valsir szabadalom), mely garantálja a megfelelő öblítést minden egyes alkalommal és alkalmazható minden típusú szaniterhez. Vízkőlerakódást gátló alapanyagból készült belső alkatrészek. Az állítható öblítési mennyiség lehetővé teszi a vízfogyasztás csökkentését: 6/3 liter vagy 4,5/3 liter a Green Building előírásoknak megfelelően. Csökkentett beépítési mélység minden szerelési helyzetre. Sokoldalúan működtethető, mechanikusan, pneumatikusan, vagy akár elektronikusan is. A különböző agresszív anyagoknak rendkívüli mértékben ellenálló gumitömítések teljesítik az EN 681/WC előírásait, így hosszú távon is megbízható tömítettséget garantálnak. CE minősítés szeptember 1-től minden falsík alatti és falon kívüli WC tartály CE minősítéssel kell rendelkezzen, mely jelölésrendszer értékeli a termék minőségét és megbízhatóságát. A CE jelölés a termék legfontosabb jellemzőit tartalmazza: tartósság, zajszint és az öblítési mennyiségek, melyek a kiválasztáshoz nyújtanak alapot. A Tropea3 teljesíti a Green Building előírásokat, mivel lehetővé teszi a víztakarékosságot a 4,5 és 3 literes öblítési mennyiségekkel. Teljesítmény, zajszint és tartósság tekintetében a Tropea3 a kategória csúcsát képviseli. VALSIR S.P.A. loc. Merlaro, Vestone (BS), Italy 12 DOP T3-C3 Personal Hygiene EN CL2-NLI EN CL1-4-NLI-VRII EN CL1-5-NLI-VRII EN CL1-6-NLI-VRII EN CL1-7-NLI-VRII 5

6 Hollandis bekötőidom Hozzáférhető elzáró Pneumatikus, mechanikus és elektronikus működtető Szűrőkosár Biztosító retesz Késleltetett vízkövesedés HDPE tartálytest 6

7 INTELLIGENS BELSŐ... Elzáró szelep A beépített elzáró szelep megkönnyíti és felgyorsítja a Tropea3 beszerelését. A szelep egy kiszerelhető sárgaréz betétből és PPSU szeleptestből áll, amely rendkívüli módon ellenáll a vízütések okozta feszültségnek. Töltőszelep A töltőszelep arra lett tervezve, hogy elviselje a vízütés (10-30 bar) okozta terhelést, valamint csendes működést garantáljon a töltés során. A kivehető belső szűrő biztosítja a megbízható, tartós üzemet. Öblítőszelep A forradalmian új öblítőszelep áll a Tropea3 tartályok kimagasló teljesítménye mögött: a hosszú távú, megbízható működést az alsó szilikon alapú tömítés és a vízkövesedés-gátló anyaghasználat garantálja. Biztosító retesz A biztonsági rögzítés védi a tartály belső szerkezetét, és garantálja a tökéletes működést, hogy a szállítás és a beépítés során az alkatrészek pontosan a helyükön maradjanak. 7

8 8

9 ESZTÉTIKUS KÜLSŐ A Valsir Tropea3 tartályok ízléses megjelenéséről a nyomólapok kifinomult design-ja gondoskodik. A nyomólapok széles választékban, számos alapanyagból készülnek, úgymint acél, fa, üveg, kő és persze műanyag. Az öblítésre mechanikus, pneumatikus és elektronikus működtetők is rendelkezésre állnak. A nyomólapok végtelen kombinációja garantálja, hogy a Valsir Tropea3 tartályok bármilyen környezetben kielégítsék a megrendelők, építészek és belső építészek esztétikai igényeit. Tervezze meg saját nyomólapját! A Valsir egy speciális beépítő szett használatával lehetővé teszi, hogy egyedileg készítse el saját nyomólapját, a fürdőszoba csempéjének használatával. A készlet tartalmazza a rozsdamentes acél keretet valamint a kerek vagy négyszögletes nyomógombokat igény szerint polírozott vagy szatén felületkezeléssel. A csempét a sablon segítségével vágja ki, illessze a keretbe és a nyomógombok behelyezésével máris kész a fürdőszobába tökéletesen illeszkedő, személyre szabott nyomólap. 9

10 Rabobank - Sydney (Ausztrália) 10

11 MEGOLDÁS MINDEN HELYZETRE A Valsir Tropea3 speciális igények esetén is tökéletes megoldás. Az opcionális kiegészítők közt megtalálható a mozgáskorlátozott mellékhelyiségekben alkalmazható pneumatikus távműködtetők, a stadionokba és börtönökbe ideális vandálbiztos nyomógombok, valamint a látássérültek részére kifejlesztett nyomógombok. Nyomógombok fogyatékkal élők számára Speciális nyomógombok és működtetők széles választéka segíti a mozgáskorlátozottak és látássérültek számára készülő fürdőszobák tökéletes kialakítását. A működtetők arra lettek tervezve, hogy a fogyatékkal élőknek is könnyed, víztakarékos használatot biztosítsanak. Vandálbiztos nyomógombok A vandálbiztos nyomógombok tökéletes megoldást kínálnak nyilvános mellékhelyiségekben, hotelekben, stadionokban és börtönökben. 11

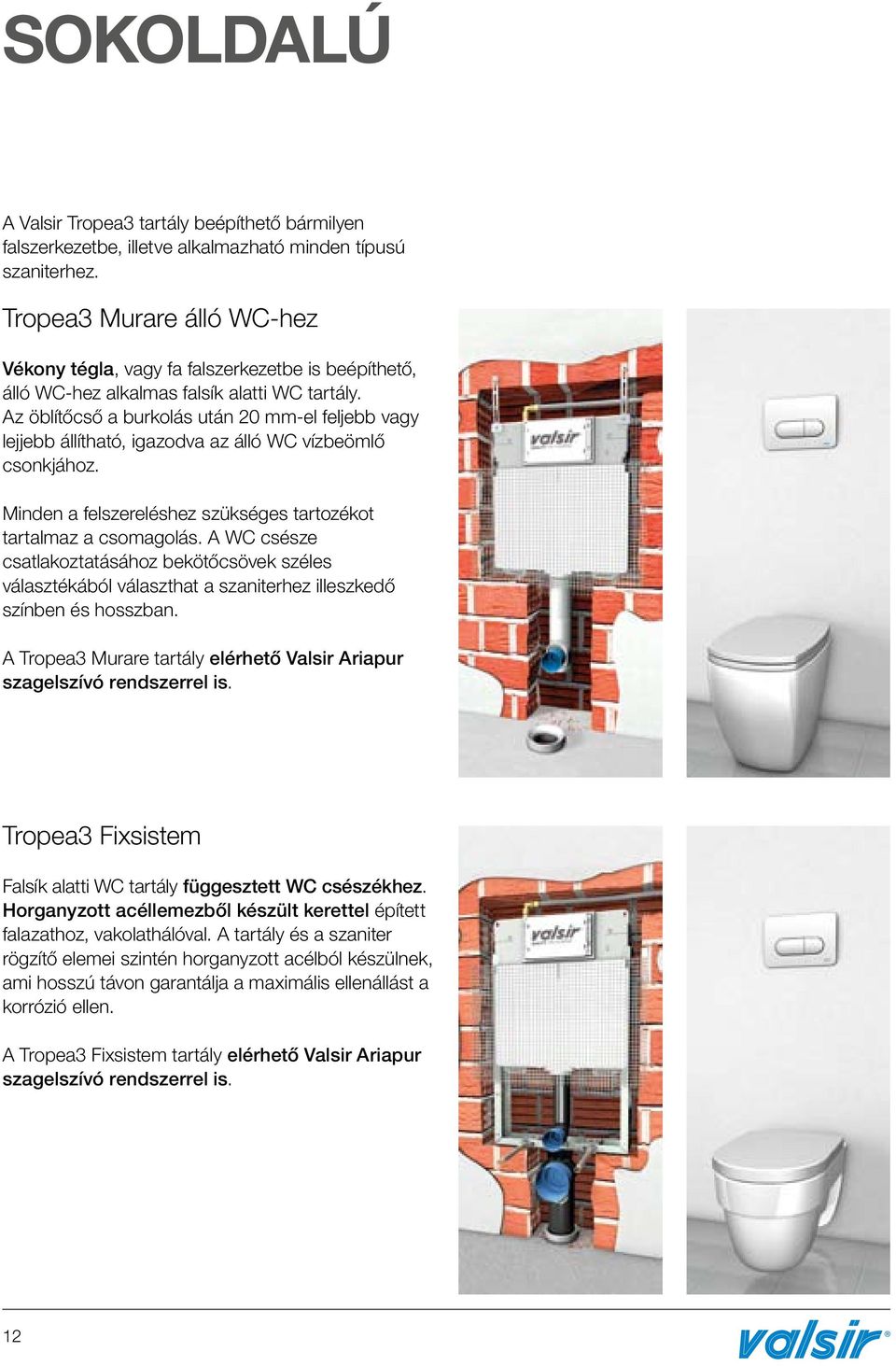

12 SOKOLDALÚ A Valsir Tropea3 tartály beépíthető bármilyen falszerkezetbe, illetve alkalmazható minden típusú szaniterhez. Tropea3 Murare álló WC-hez Vékony tégla, vagy fa falszerkezetbe is beépíthető, álló WC-hez alkalmas falsík alatti WC tartály. Az öblítőcső a burkolás után 20 mm-el feljebb vagy lejjebb állítható, igazodva az álló WC vízbeömlő csonkjához. Minden a felszereléshez szükséges tartozékot tartalmaz a csomagolás. A WC csésze csatlakoztatásához bekötőcsövek széles választékából választhat a szaniterhez illeszkedő színben és hosszban. A Tropea3 Murare tartály elérhető Valsir Ariapur szagelszívó rendszerrel is. Tropea3 Fixsistem Falsík alatti WC tartály függesztett WC csészékhez. Horganyzott acéllemezből készült kerettel épített falazathoz, vakolathálóval. A tartály és a szaniter rögzítő elemei szintén horganyzott acélból készülnek, ami hosszú távon garantálja a maximális ellenállást a korrózió ellen. A Tropea3 Fixsistem tartály elérhető Valsir Ariapur szagelszívó rendszerrel is. 12

13 Tropea3 Block S90 Falsík alatti WC tartály függesztett WC csészékhez. Lábon álló, festett acélkerettel könnyű (gipszkarton, fa) falazatokhoz. A csökkentett vastagságnak (90 mm) és a szűkített lefolyókönyöknek köszönhetően akár egészen vékony válaszfalakba is beépíthető. A keret hosszú élettartamát vastag festékréteg biztosítja. A Tropea3 Block S90 tartály elérhető Valsir Ariapur szagelszívó rendszerrel is. Tropea3 Block S120 Falsík alatti WC tartály függesztett WC csészékhez. Lábon álló, festett acélkerettel könnyű (gipszkarton, fa) falazatokhoz. Hagyományos, 110 mm-es lefolyókönyökkel. A keret hosszú élettartamát vastag festékréteg biztosítja. 13

14 Ocean apartman házak - Narrabeen NSW (Ausztrália) 14

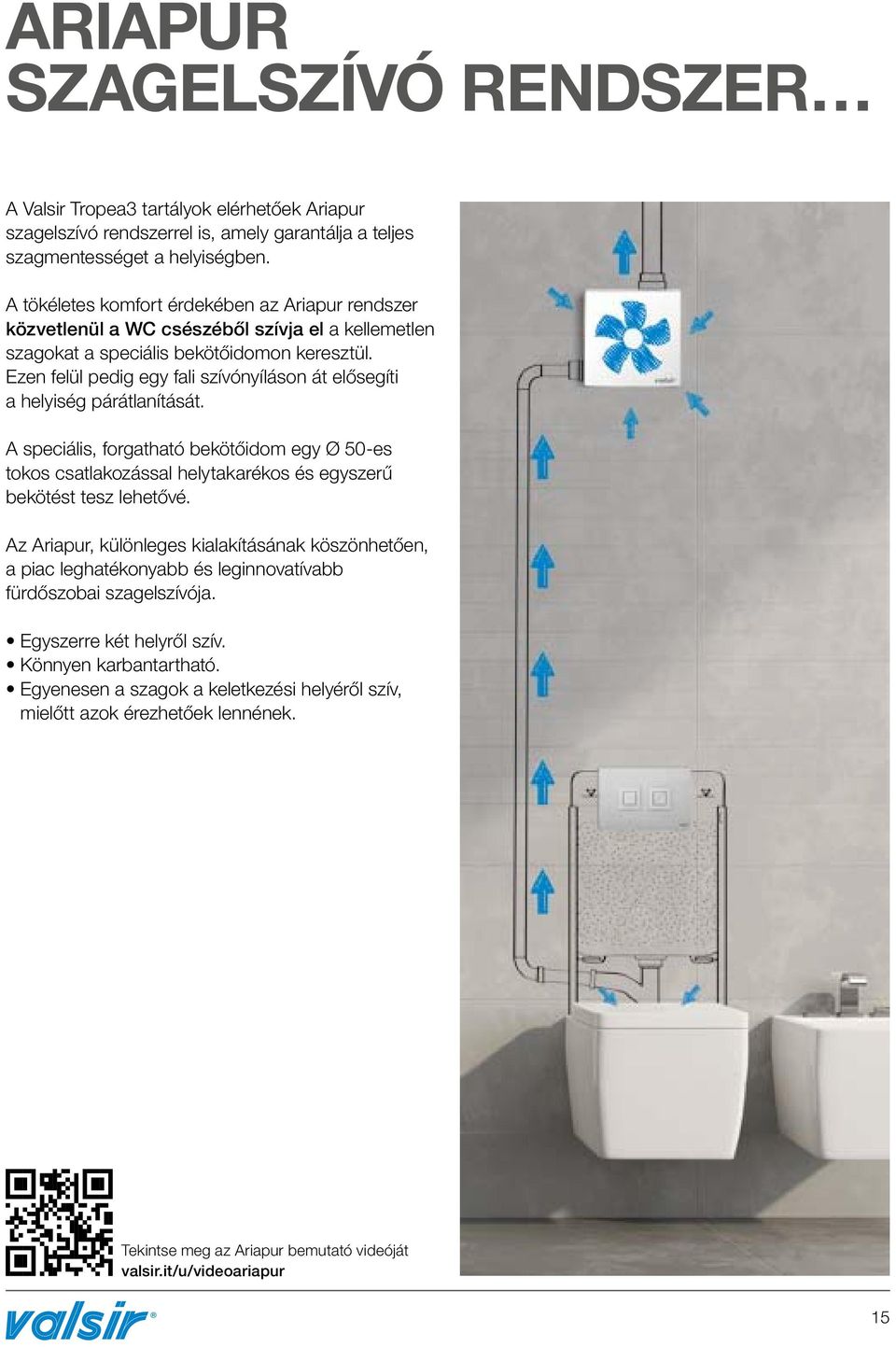

15 ARIAPUR SZAGELSZÍVÓ RENDSZER A Valsir Tropea3 tartályok elérhetőek Ariapur szagelszívó rendszerrel is, amely garantálja a teljes szagmentességet a helyiségben. A tökéletes komfort érdekében az Ariapur rendszer közvetlenül a WC csészéből szívja el a kellemetlen szagokat a speciális bekötőidomon keresztül. Ezen felül pedig egy fali szívónyíláson át elősegíti a helyiség párátlanítását. A speciális, forgatható bekötőidom egy Ø 50-es tokos csatlakozással helytakarékos és egyszerű bekötést tesz lehetővé. Az Ariapur, különleges kialakításának köszönhetően, a piac leghatékonyabb és leginnovatívabb fürdőszobai szagelszívója. Egyszerre két helyről szív. Könnyen karbantartható. Egyenesen a szagok a keletkezési helyéről szív, mielőtt azok érezhetőek lennének. Tekintse meg az Ariapur bemutató videóját valsir.it/u/videoariapur 15

16 Ø 75 cső Visszacsapó szelep 100 m 3 /h teljesítmény Ø 50 cső Forgatható HDPE lefolyóidom 16

17 ... A TÖKÉLETESEN FRISS LEVEGŐÉRT Visszacsapó szelep A ventilátor kilépő oldalán beépített visszacsapó szelep megakadályozza a szagok visszajutását a szellőzővezetékből a helyiségbe. Ennek köszönhetően az Ariapur rendszerhez nem szükséges saját tetőkivezetés, hanem beköthető közvetlenül a lefolyórendszer szellőzővezetékébe. Egyszerű szerelés Az állítható bekötőidom lehetővé teszi az egyszerű beépítést minden helyzetben. Az idom használatával jobbról is, vagy balról is beköthető az elszívó vezeték, amely tokos kötéssel csatlakoztatható. Vékony falakba is A speciális keret alkalmazásával az Ariapur akár 75 mm-es falazatba is építhető. A keret használata nélkül 100 mm mélységű beépítési hely szükséges. A ventilátor beépíthető vízszintes helyzetben is, például álmennyezet esetén. Bármely kapcsolóval Az Ariapur a hagyományos villanykapcsolótól egészen a mozgásérzékelőig, bármilyen kapcsolóval kompatibilis. Az Ariapur egy beépített időkapcsolóval rendelkezik a megfelelő légcseréhez szükséges utóműködés biztosításához. 17

18 Lombardia tartomány regionális székhelye - Milánó (Olaszország) 18

19 REFERENCIÁK Evidens Étterem - Budapest (Magyarország) Társasház - Budapest (Magyarország) Nyitnikék Óvoda - Budakalász (Magyarország) 19

20 20

21 MŰSZAKI TÁMOGATÁS A Valsir teljes körű támogatást nyújt a tervezés, vagy akár a helyszíni munka során. Műszaki irodánk nagy tapasztalattal rendelkező mérnökökből áll, akik megoldást találnak a legösszetettebb feladatra is. A Valsir Academy egy jól felszerelt képzési központ, ahol szeretettel látjuk ügyfeleinket, forgalmazóinkat, szerelő- és tervező szakembereket, ahol elméleti és gyakorlati tanfolyamokat szervezünk fűtési, vízellátási és szennyvízelvezető rendszerek kivitelezőinek, illetve tervezőinek. A tervezők elsajátíthatják az egyes rendszerek gyors és egyszerű tervezését a Silvestro tervező szoftver használatával, amely a Valsir saját tervező programja. 21

22 SILVESTRO TERVEZŐPROGRAM A radiátoros és felületfűtési rendszerek, a vízhálózat, valamint a lefolyórendszerek tervezése és műszaki dokumentációinak készítése rendkívül gyors és egyszerű a Silvestro épületgépész tervezőprogrammal. Gyors, egyszerű, különleges. A Silvestro legfőbb jellemzői: gyorsan elsajátítható használat, egyszerű és intuitív grafikus kezelőfelület; automatikus anyagkiírás; padlófűtési csőkiosztás rajzolása; alaprajzi terv és függőleges csőterv készíthető, melyek egy egységet alkotnak; hidraulikai és hőtechnikai méretezés EN és DIN szabványok szerint; dokumentáció készítése; frissülő jelölések, méretjelek; dwg és jpg tervrajz is beolvasható; az eredmény dwg rajzzá konvertálható; havonta kétszer frissülő adatbázis; 22

23 MINŐSÉG ÉS KÖRNYEZETVÉDELEM A hatékony gyártási folyamaton és a megbízható termékeken felül rendkívül fontos szempontja egy vállalat megítélésének a környezeti szempontból fenntartható folyamatok tervezése és bevezetése is. A Valsir mindig is elkötelezett volt az újrahasznosítható termékek gyártása és a fenntartható eljárások bevezetése mellett, összhangban a legszigorúbb Green Building elvekkel (zöld épület és környezetbarát tervezés). Ma már napelemekkel borított, fenntartható termelőegységekkel büszkélkedhet, melyek a megújuló energia használatának és az erőforrásokkal való takarékoskodásnak köszönhetően A energiaosztályú besorolást kaptak. A Valsir elkötelezettségét bizonyítja, hogy a világszerte kapott műszaki engedélyek száma eléri a 150-et, köztük a legszigorúbb tanúsító szervezetek engedélyeivel ( i adat), továbbá a minőségirányítási rendszere megfelel az UNI EN ISO 9001:2008 európai szabványnak. A termékek gyártási folyamata valamint a vállalatirányítás bevizsgált, ellenőrzött és tanúsított. Fenntartható termelőegységek és eljárások a megújuló energiaforrásoknak és az erőforrás-takarékosságnak köszönhetően. Bevizsgált, ellenőrzött és tanúsított minőségű termékek. Újrahasznosítható termékek és erőforrás-takarékos folyamatok. 23

24 VALSIR TERMÉKPALETTA LEFOLYÓRENDSZEREK TÖBBRÉTEGŰ CSŐRENDSZEREK GÁZHÁLÓZATOK WC TARTÁLYOK ZUHANYÖSSZEFOLYÓ RENDSZEREK SZIFONOK L02-532/1 Luglio 2014 FELÜLETFŰTÉSI RENDSZEREK VÁKUUMOS ESŐVÍZELVEZETŐ RENDSZER ACADEMY VALSIR S.p.A. Località Merlaro, Vestone (BS) - Italy Tel Fax valsir@valsir.it
