Többrétegű csőrendszer

Átírás

1 Többrétegű csőrendszer 1

2 Valsir S.p.A. Localita Merlaro Vestone (Brescia), Olaszország 4 gyáregységben m 2 fedett gyártóterület Az alapítástól eltelt évtizedek alatt az egész világon elismert minőségi termékek biztosították a Valsir cég töretlen fejlődését. Ennek érdekében a gyár a világon az elsők között kapta meg 2001-ben az ISO 9001:2000 minősítést. Emellett pedig több, mint 7000 terméke a világ vezető minőségbiztosítóitól közel 140 minősítést kapott. Folyamatos fejlődés, dizájn és környezet-tudatosság a cég minőségpolitikájának legfontosabb pontjai. Hogy kiknek ajánljuk a Valsir gyár minőségi termékeit, bemutatják akik ezt választották: Scala Operaház, Milánó Continental Hotel, Isztambul Bovis & Lendlease Irodaház, Perth Bartók Center, Budapest Biogáz fejlesztő, Magyarorság Princess Sophie, úszó szálloda a Dunán Családi ház, Ausztria Vivaco kazánház Budapest 2

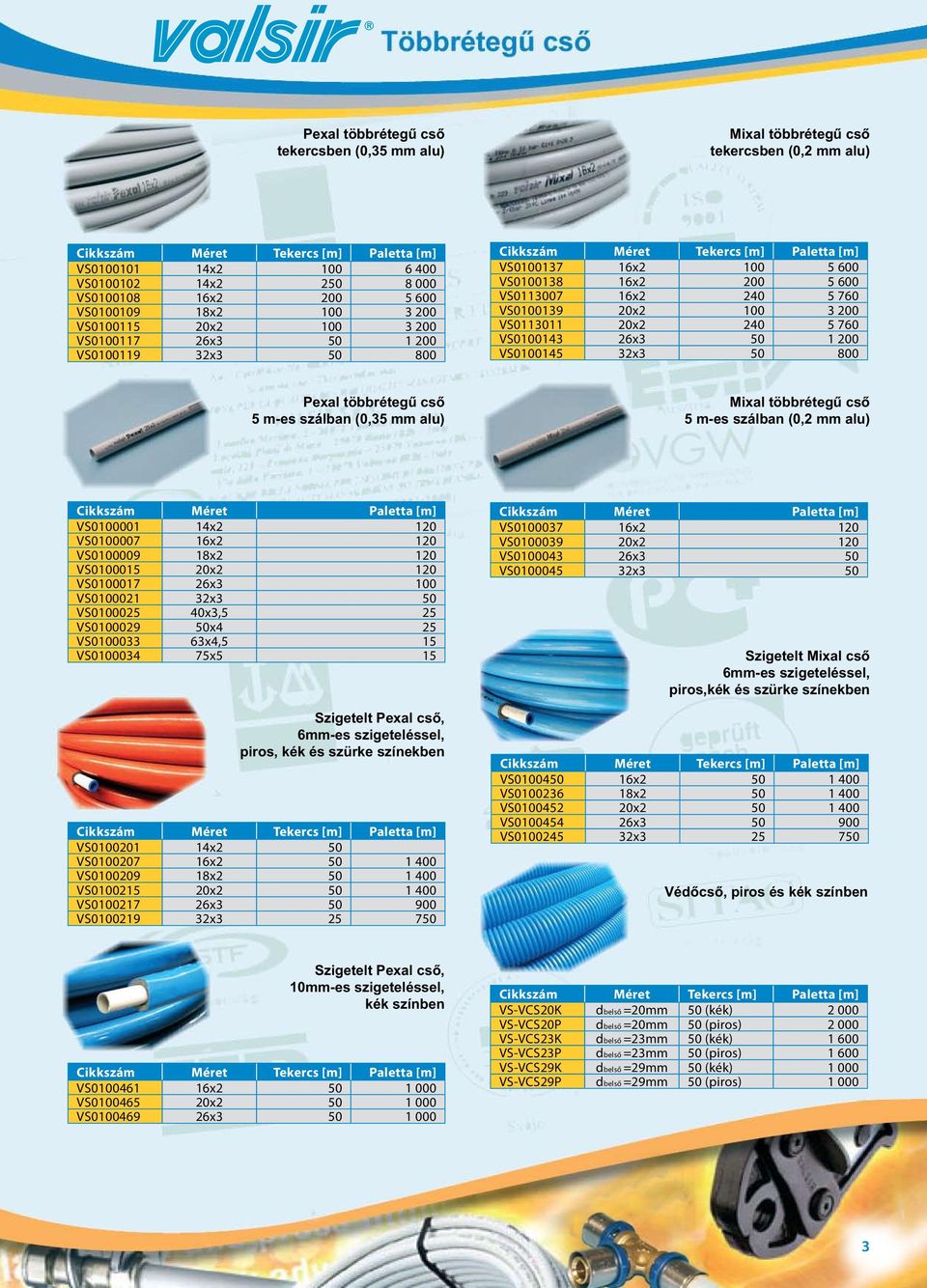

3 Pexal többrétegű cső tekercsben (0,35 mm alu) Mixal többrétegű cső tekercsben (0,2 mm alu) Cikkszám Méret Tekercs [m] Paletta [m] VS x VS x VS x VS x VS x VS x VS x Cikkszám Méret Tekercs [m] Paletta [m] VS x VS x VS x VS x VS x VS x VS x Pexal többrétegű cső 5 m-es szálban (0,35 mm alu) Mixal többrétegű cső 5 m-es szálban (0,2 mm alu) Cikkszám Méret Paletta [m] VS x2 120 VS x2 120 VS x2 120 VS x2 120 VS x3 100 VS x3 50 VS x3,5 25 VS x4 25 VS x4,5 15 VS x5 15 Szigetelt Pexal cső, 6mm-es szigeteléssel, piros, kék és szürke színekben Cikkszám Méret Tekercs [m] Paletta [m] VS x2 50 VS x VS x VS x VS x VS x Cikkszám Méret Paletta [m] VS x2 120 VS x2 120 VS x3 50 VS x3 50 Szigetelt Mixal cső 6mm-es szigeteléssel, piros,kék és szürke színekben Cikkszám Méret Tekercs [m] Paletta [m] VS x VS x VS x VS x VS x Védőcső, piros és kék színben Szigetelt Pexal cső, 10mm-es szigeteléssel, kék színben Cikkszám Méret Tekercs [m] Paletta [m] VS x VS x VS x Cikkszám Méret Tekercs [m] Paletta [m] VS-VCS20K dbelső =20mm 50 (kék) VS-VCS20P dbelső =20mm 50 (piros) VS-VCS23K dbelső =23mm 50 (kék) VS-VCS23P dbelső =23mm 50 (piros) VS-VCS29K dbelső =29mm 50 (kék) VS-VCS29P dbelső =29mm 50 (piros)

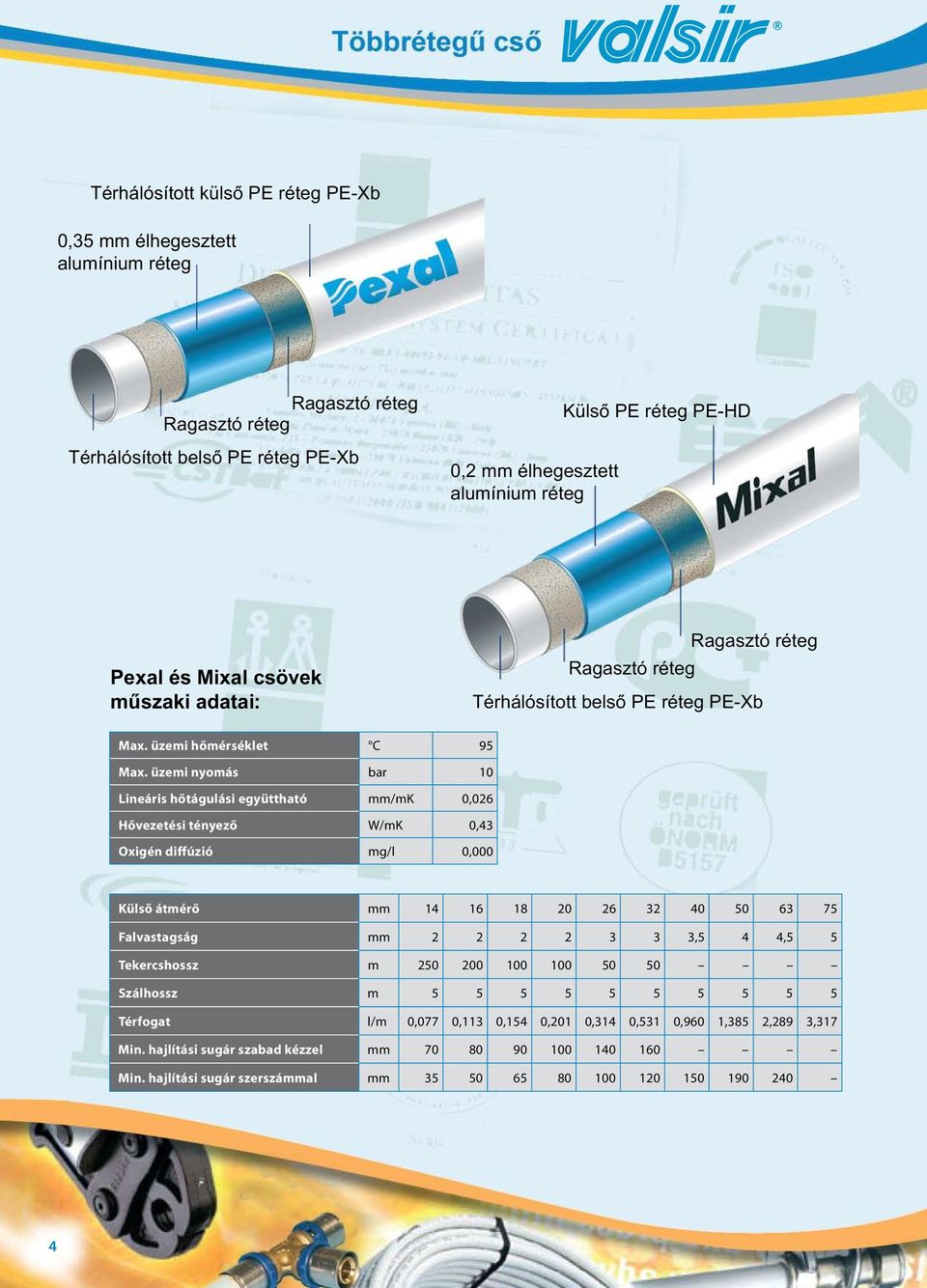

4 Térhálósított külső PE réteg PE-Xb 0,35 mm élhegesztett alumínium réteg Ragasztó réteg Ragasztó réteg Térhálósított belső PE réteg PE-Xb 0,2 mm élhegesztett alumínium réteg Külső PE réteg PE-HD Pexal és Mixal csövek műszaki adatai: Ragasztó réteg Ragasztó réteg Térhálósított belső PE réteg PE-Xb Max. üzemi hőmérséklet C 95 Max. üzemi nyomás bar 10 Lineáris hőtágulási együttható mm/mk 0,026 Hővezetési tényező W/mK 0,43 Oxigén diffúzió mg/l 0,000 Külső átmérő mm Falvastagság mm ,5 4 4,5 5 Tekercshossz m Szálhossz m Térfogat l/m 0,077 0,113 0,154 0,201 0,314 0,531 0,960 1,385 2,289 3,317 Min. hajlítási sugár szabad kézzel mm Min. hajlítási sugár szerszámmal mm

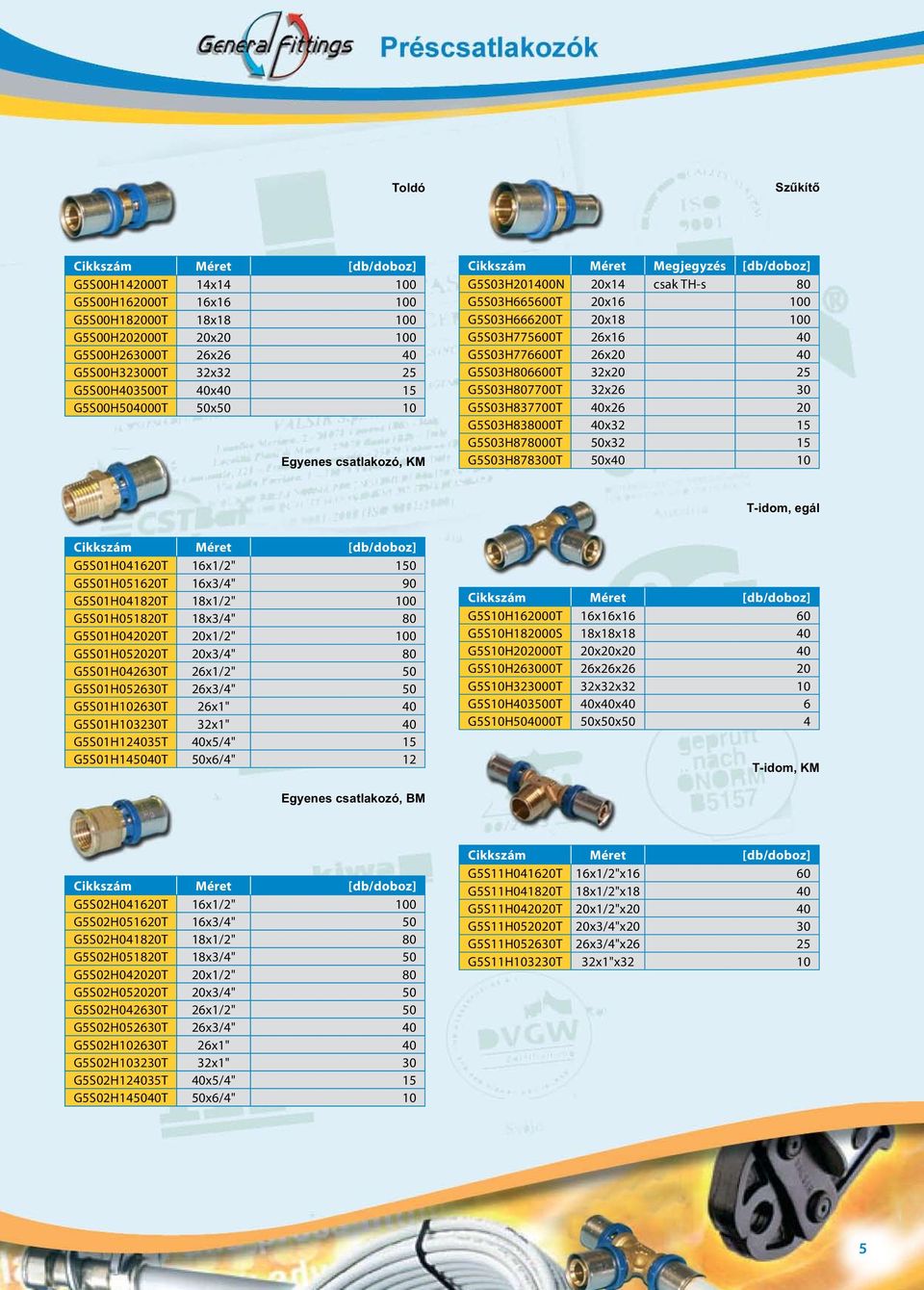

5 Toldó Szűkítő G5S00H142000T 14x G5S00H162000T 16x G5S00H182000T 18x G5S00H202000T 20x G5S00H263000T 26x26 40 G5S00H323000T 32x32 25 G5S00H403500T 40x40 15 G5S00H504000T 50x50 10 Egyenes csatlakozó, KM Cikkszám Méret Megjegyzés [db/doboz] G5S03H201400N 20x14 csak TH-s 80 G5S03H665600T 20x G5S03H666200T 20x G5S03H775600T 26x16 40 G5S03H776600T 26x20 40 G5S03H806600T 32x20 25 G5S03H807700T 32x26 30 G5S03H837700T 40x26 20 G5S03H838000T 40x32 15 G5S03H878000T 50x32 15 G5S03H878300T 50x40 10 T-idom, egál G5S01H041620T 16x1/2" 150 G5S01H051620T 16x3/4" 90 G5S01H041820T 18x1/2" 100 G5S01H051820T 18x3/4" 80 G5S01H042020T 20x1/2" 100 G5S01H052020T 20x3/4" 80 G5S01H042630T 26x1/2" 50 G5S01H052630T 26x3/4" 50 G5S01H102630T 26x1" 40 G5S01H103230T 32x1" 40 G5S01H124035T 40x5/4" 15 G5S01H145040T 50x6/4" 12 G5S10H162000T 16x16x16 60 G5S10H182000S 18x18x18 40 G5S10H202000T 20x20x20 40 G5S10H263000T 26x26x26 20 G5S10H323000T 32x32x32 10 G5S10H403500T 40x40x40 6 G5S10H504000T 50x50x50 4 T-idom, KM Egyenes csatlakozó, BM G5S02H041620T 16x1/2" 100 G5S02H051620T 16x3/4" 50 G5S02H041820T 18x1/2" 80 G5S02H051820T 18x3/4" 50 G5S02H042020T 20x1/2" 80 G5S02H052020T 20x3/4" 50 G5S02H042630T 26x1/2" 50 G5S02H052630T 26x3/4" 40 G5S02H102630T 26x1" 40 G5S02H103230T 32x1" 30 G5S02H124035T 40x5/4" 15 G5S02H145040T 50x6/4" 10 G5S11H041620T 16x1/2"x16 60 G5S11H041820T 18x1/2"x18 40 G5S11H042020T 20x1/2"x20 40 G5S11H052020T 20x3/4"x20 30 G5S11H052630T 26x3/4"x26 25 G5S11H103230T 32x1"x

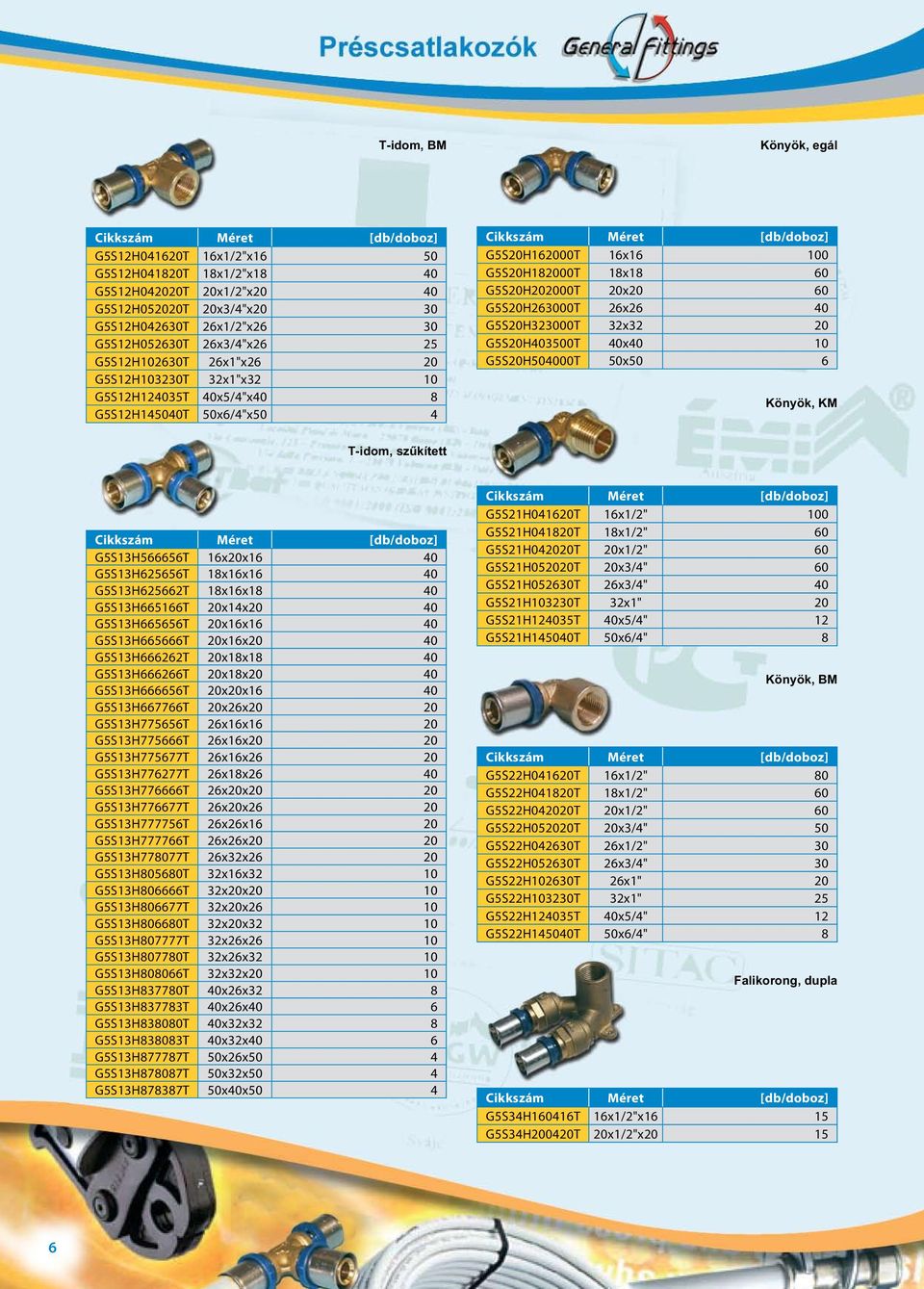

6 T-idom, BM Könyök, egál G5S12H041620T 16x1/2"x16 50 G5S12H041820T 18x1/2"x18 40 G5S12H042020T 20x1/2"x20 40 G5S12H052020T 20x3/4"x20 30 G5S12H042630T 26x1/2"x26 30 G5S12H052630T 26x3/4"x26 25 G5S12H102630T 26x1"x26 20 G5S12H103230T 32x1"x32 10 G5S12H124035T 40x5/4"x40 8 G5S12H145040T 50x6/4"x50 4 G5S20H162000T 16x G5S20H182000T 18x18 60 G5S20H202000T 20x20 60 G5S20H263000T 26x26 40 G5S20H323000T 32x32 20 G5S20H403500T 40x40 10 G5S20H504000T 50x50 6 Könyök, KM T-idom, szűkített G5S13H566656T 16x20x16 40 G5S13H625656T 18x16x16 40 G5S13H625662T 18x16x18 40 G5S13H665166T 20x14x20 40 G5S13H665656T 20x16x16 40 G5S13H665666T 20x16x20 40 G5S13H666262T 20x18x18 40 G5S13H666266T 20x18x20 40 G5S13H666656T 20x20x16 40 G5S13H667766T 20x26x20 20 G5S13H775656T 26x16x16 20 G5S13H775666T 26x16x20 20 G5S13H775677T 26x16x26 20 G5S13H776277T 26x18x26 40 G5S13H776666T 26x20x20 20 G5S13H776677T 26x20x26 20 G5S13H777756T 26x26x16 20 G5S13H777766T 26x26x20 20 G5S13H778077T 26x32x26 20 G5S13H805680T 32x16x32 10 G5S13H806666T 32x20x20 10 G5S13H806677T 32x20x26 10 G5S13H806680T 32x20x32 10 G5S13H807777T 32x26x26 10 G5S13H807780T 32x26x32 10 G5S13H808066T 32x32x20 10 G5S13H837780T 40x26x32 8 G5S13H837783T 40x26x40 6 G5S13H838080T 40x32x32 8 G5S13H838083T 40x32x40 6 G5S13H877787T 50x26x50 4 G5S13H878087T 50x32x50 4 G5S13H878387T 50x40x50 4 G5S21H041620T 16x1/2" 100 G5S21H041820T 18x1/2" 60 G5S21H042020T 20x1/2" 60 G5S21H052020T 20x3/4" 60 G5S21H052630T 26x3/4" 40 G5S21H103230T 32x1" 20 G5S21H124035T 40x5/4" 12 G5S21H145040T 50x6/4" 8 Könyök, BM G5S22H041620T 16x1/2" 80 G5S22H041820T 18x1/2" 60 G5S22H042020T 20x1/2" 60 G5S22H052020T 20x3/4" 50 G5S22H042630T 26x1/2" 30 G5S22H052630T 26x3/4" 30 G5S22H102630T 26x1" 20 G5S22H103230T 32x1" 25 G5S22H124035T 40x5/4" 12 G5S22H145040T 50x6/4" 8 Falikorong, dupla G5S34H160416T 16x1/2"x16 15 G5S34H200420T 20x1/2"x

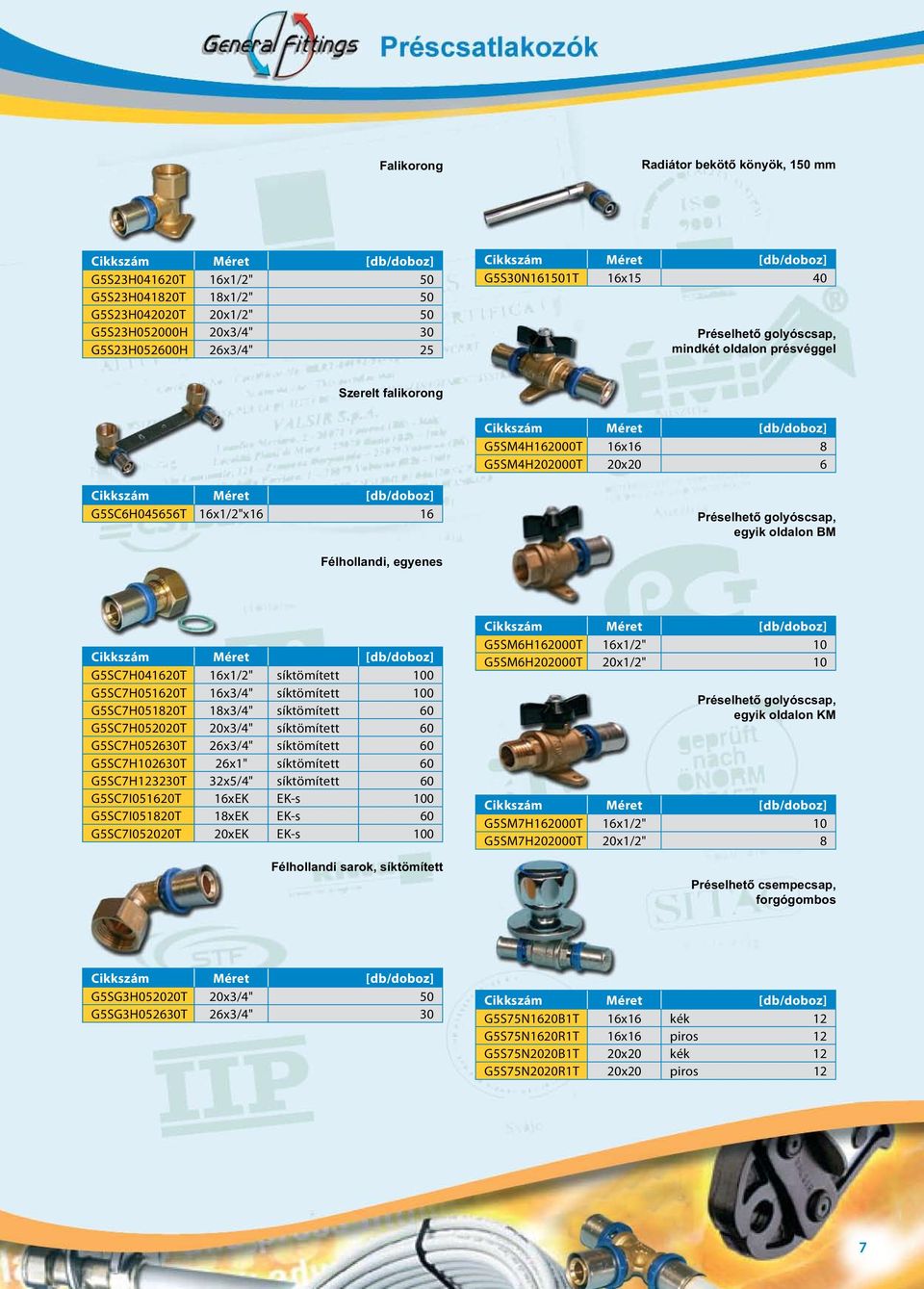

7 Falikorong Radiátor bekötő könyök, 150 mm G5S23H041620T 16x1/2" 50 G5S23H041820T 18x1/2" 50 G5S23H042020T 20x1/2" 50 G5S23H052000H 20x3/4" 30 G5S23H052600H 26x3/4" 25 G5S30N161501T 16x15 40 Préselhető golyóscsap, mindkét oldalon présvéggel Szerelt falikorong G5SM4H162000T 16x16 8 G5SM4H202000T 20x20 6 G5SC6H045656T 16x1/2"x16 16 Préselhető golyóscsap, egyik oldalon BM Félhollandi, egyenes G5SC7H041620T 16x1/2" síktömített 100 G5SC7H051620T 16x3/4" síktömített 100 G5SC7H051820T 18x3/4" síktömített 60 G5SC7H052020T 20x3/4" síktömített 60 G5SC7H052630T 26x3/4" síktömített 60 G5SC7H102630T 26x1" síktömített 60 G5SC7H123230T 32x5/4" síktömített 60 G5SC7I051620T 16xEK EK-s 100 G5SC7I051820T 18xEK EK-s 60 G5SC7I052020T 20xEK EK-s 100 Félhollandi sarok, síktömített G5SM6H162000T 16x1/2" 10 G5SM6H202000T 20x1/2" 10 Préselhető golyóscsap, egyik oldalon KM G5SM7H162000T 16x1/2" 10 G5SM7H202000T 20x1/2" 8 Préselhető csempecsap, forgógombos G5SG3H052020T 20x3/4" 50 G5SG3H052630T 26x3/4" 30 G5S75N1620B1T 16x16 kék 12 G5S75N1620R1T 16x16 piros 12 G5S75N2020B1T 20x20 kék 12 G5S75N2020R1T 20x20 piros 12 7

8 A préscsatlakozók 14x2 50x4 méretig préselhetőek mindhárom présprofillal. (kivéve 26x3 méret, csak TH és H) Nagy átmérőjű rendszerek kivitelezéséhez (63x4,5 75x5) jelenleg H-s préskontúrral rendelkező idomokat, és a Pexal Easy csatlakozócsalád (63x4,5 méretig) elemeit tudjuk biztosítani. 8

9 Toldó Szűkítő G5300N142000A 14x G5300N162000A 16x G5300N182000A 18x18 80 G5300N202000A 20x20 60 G5300N263000A 26x26 40 G5300N323000A 32x32 25 G5303N665600A 20x16 60 G5303N666200A 20x18 60 G5303N775600A 26x16 40 G5303N776600A 26x20 40 G5303N806600A 32x20 25 G5303N807700A 32x26 25 Egyenes csatlakozó, KM T-idom, egál G5301N041420A 14x1/2" 160 G5301N041620A 16x1/2" 160 G5301N051620A 16x3/4" 120 G5301N041820A 18x1/2" 100 G5301N051820A 18x3/4" 100 G5301N042020A 20x1/2" 100 G5301N052020A 20x3/4" 80 G5301N042630A 26x1/2" 50 G5301N052630A 26x3/4" 50 G5301N102630A 26x1" 40 G5301N103230A 32x1" 40 G5310N142000A 14x14x14 60 G5310N162000A 16x16x16 60 G5310N182000A 18x18x18 40 G5310N202000A 20x20x20 30 G5310N263000A 26x26x26 20 G5310N323000A 32x32x32 10 T-idom, KM Egyenes csatlakozó, BM G5302N041420A 14x1/2" 150 G5302N041620A 16x1/2" 150 G5302N051620A 16x3/4" 100 G5302N041820A 18x1/2" 100 G5302N051820A 18x3/4" 80 G5302N042020A 20x1/2" 80 G5302N052020A 20x3/4" 80 G5302N042630A 26x1/2" 50 G5302N052630A 26x3/4" 50 G5302N102630A 26x1" 40 G5302N103230A 32x1" 40 G5311N041420A 14x1/2"x14 60 G5311N041620A 16x1/2"x16 60 G5311N051620A 16x3/4"x16 40 G5311N041820A 18x1/2"x18 40 G5311N051820A 18x3/4"x18 40 G5311N042020A 20x1/2"x20 30 G5311N052020A 20x3/4"x20 30 G5311N052630A 26x3/4"x26 20 G5311N102630A 26x1"x26 15 G5311N053230A 32x3/4"x32 10 G5311N103230A 32x1"x32 10 T-idom, szűkített KM G5318N660456A 20x1/2"x

10 T-idom, BM Könyök, egál G5312N041420A 14x1/2"x14 50 G5312N041620A 16x1/2"x16 50 G5312N051620A 16x3/4"x16 30 G5312N041820A 18x1/2"x18 40 G5312N051820A 18x3/4"x18 30 G5312N042020A 20x1/2"x20 30 G5312N052020A 20x3/4"x20 30 G5312N052630A 26x3/4"x26 20 G5312N102630A 26x1"x26 20 G5312N053230A 32x3/4"x32 10 G5312N103230A 32x1"x32 10 T-idom, szűkített BM G5319N660456A 20x1/2"x16 40 G5319N660556A 20x3/4"x16 40 T-idom, szűkített G5320N142000A 14x14 80 G5320N162000A 16x16 80 G5320N182000A 18x18 50 G5320N202000A 20x20 50 G5320N263000A 26x26 20 G5320N323000A 32x32 20 Könyök, KM G5321N041420A 14x1/2" 100 G5321N041620A 16x1/2" 100 G5321N051620A 16x3/4" 70 G5321N041820A 18x1/2" 80 G5321N051820A 18x3/4" 70 G5321N042020A 20x1/2" 60 G5321N052020A 20x3/4" 50 G5321N052630A 26x3/4" 30 G5321N102630A 26x1" 30 G5321N103230A 32x1" 30 G5313N665656A 20x16x16 30 G5313N665666A 20x16x20 30 G5313N666656A 20x20x16 30 G5313N775677A 26x16x26 20 G5313N776677A 26x20x26 20 G5313N806680A 32x20x32 10 G5313N807780A 32x26x32 10 Könyök, BM G5322N041420A 14x1/2" 80 G5322N041620A 16x1/2" 80 G5322N051620A 16x3/4" 40 G5322N041820A 18x1/2" 70 G5322N042020A 20x1/2" 60 G5322N052020A 20x3/4" 40 G5322N052630A 26x3/4" 30 G5322N102630A 26x1" 30 G5322N103230A 32x1" 20 10

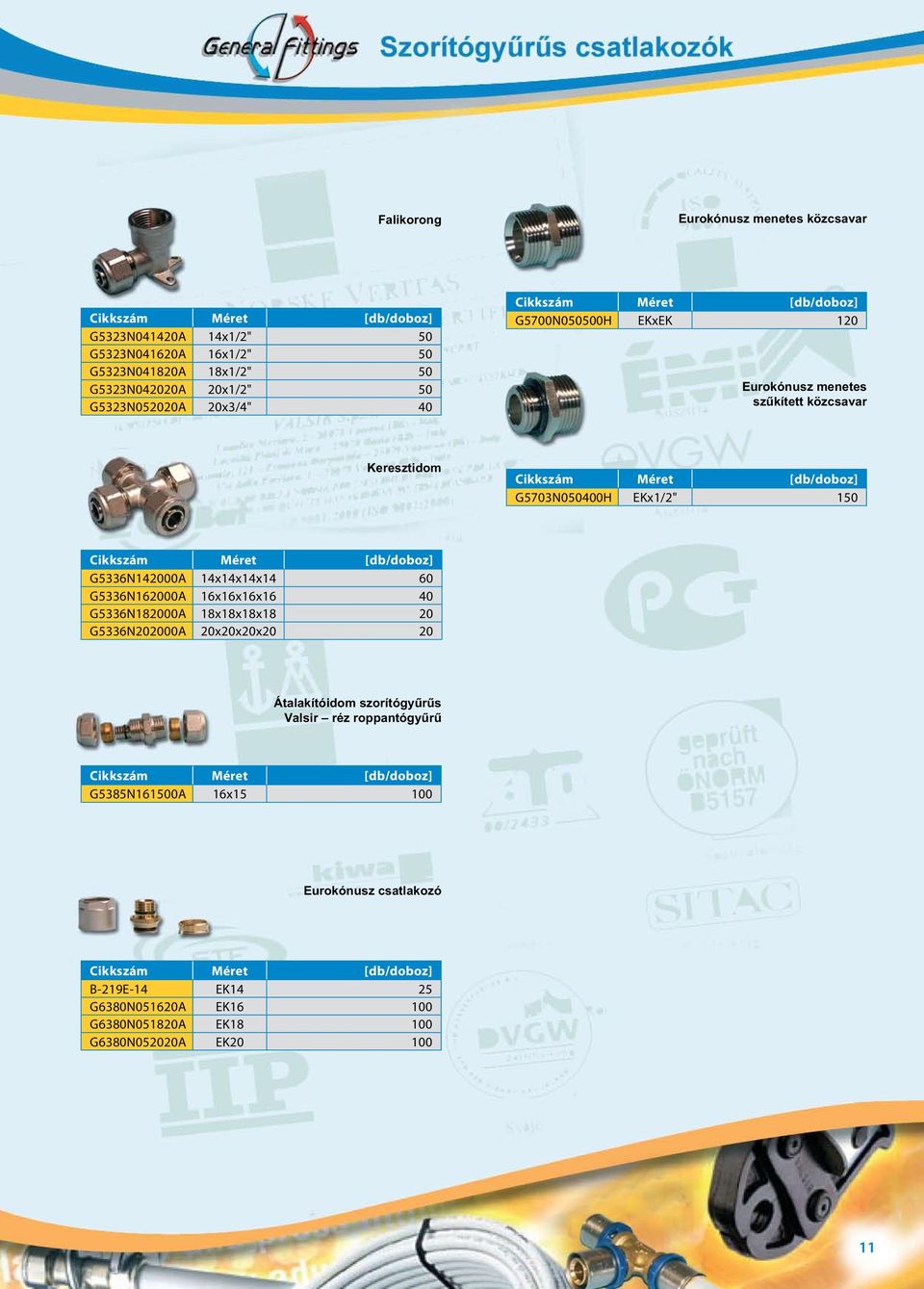

11 Falikorong Eurokónusz menetes közcsavar G5323N041420A 14x1/2" 50 G5323N041620A 16x1/2" 50 G5323N041820A 18x1/2" 50 G5323N042020A 20x1/2" 50 G5323N052020A 20x3/4" 40 G5700N050500H EKxEK 120 Eurokónusz menetes szűkített közcsavar Keresztidom G5703N050400H EKx1/2" 150 G5336N142000A 14x14x14x14 60 G5336N162000A 16x16x16x16 40 G5336N182000A 18x18x18x18 20 G5336N202000A 20x20x20x20 20 Átalakítóidom szorítógyűrűs Valsir réz roppantógyűrű G5385N161500A 16x Eurokónusz csatlakozó B-219E-14 EK14 25 G6380N051620A EK G6380N051820A EK G6380N052020A EK

12 Toldó Szűkítő VS x14 10 VS x16 10 VS x18 10 VS x20 10 VS x26 10 VS x40 2 VS x50 2 VS x63 2 Egyenes csatlakozó, KM VS x1/2" 10 VS x1/2" 10 VS x1/2" 10 VS x1/2" 10 VS x3/4" 10 VS x3/4" 10 VS x1" 5 VS x5/4" 2 VS x6/4" 2 VS x2" 2 VS x16 10 VS x20 10 Szűkítő, Easy-cső (egyik oldalon Easy idomhoz) VS x16 10 VS x16 10 VS x20 10 VS x16 5 VS x20 5 VS x26 5 VS x16 2 VS x20 2 VS x26 2 VS x32 2 VS x32 2 VS x40 2 VS x40 2 VS x50 2 Könyök, egál Egyenes csatlakozó, BM VS x1/2" 10 VS x1/2" 10 VS x1/2" 10 VS x1/2" 10 VS x3/4" 10 VS x3/4" 10 VS x1" 5 VS x5/4" 2 VS x6/4" 2 VS x2" 2 VS x16 10 VS x20 10 VS x26 10 VS x32 5 VS x40 2 VS x50 2 VS x63 2 Könyök, 45 VS x20 10 VS x26 10 VS x32 5 VS x40 2 VS x50 2 VS x

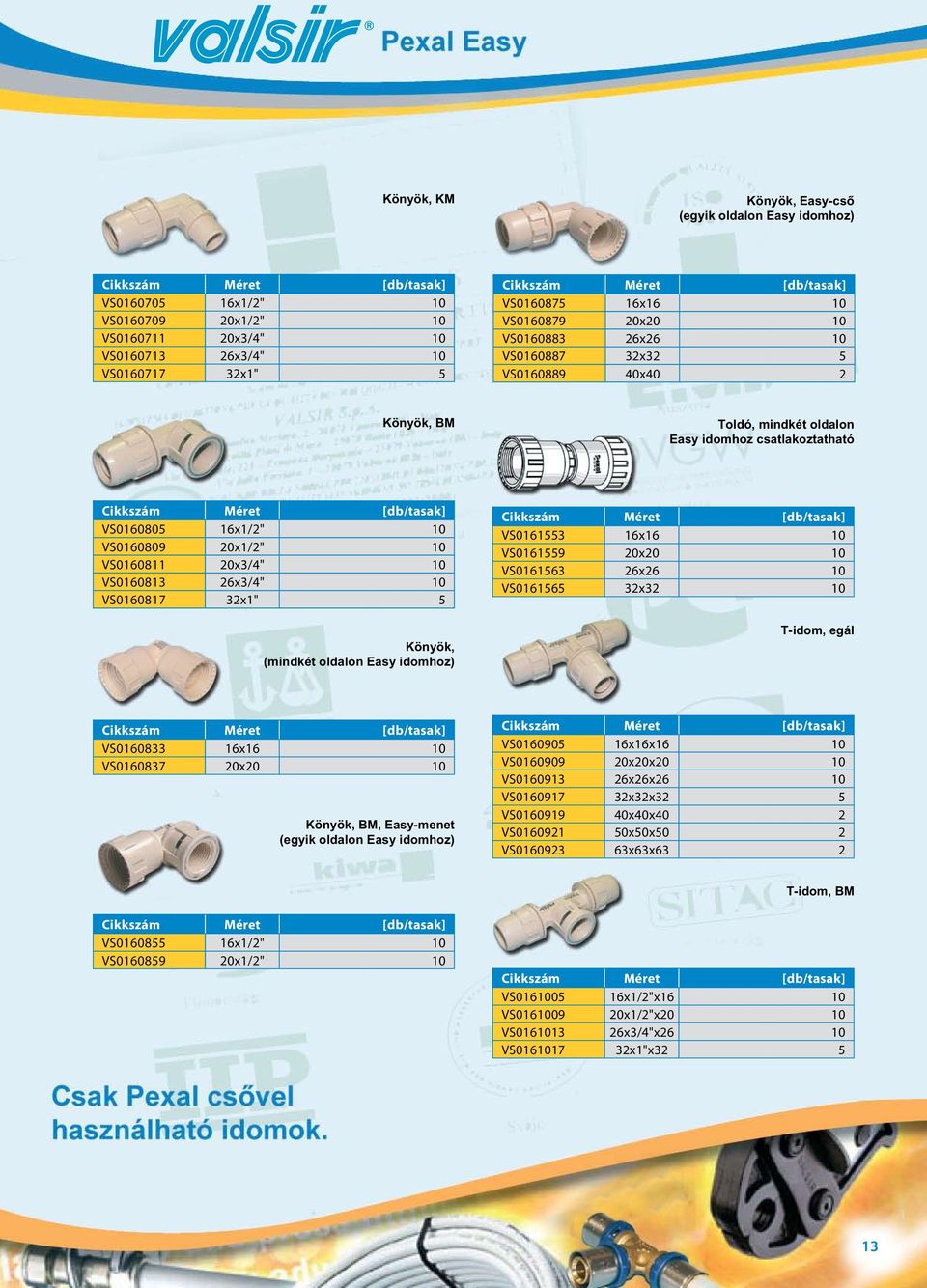

13 Könyök, KM Könyök, Easy-cső (egyik oldalon Easy idomhoz) VS x1/2" 10 VS x1/2" 10 VS x3/4" 10 VS x3/4" 10 VS x1" 5 VS x16 10 VS x20 10 VS x26 10 VS x32 5 VS x40 2 Könyök, BM Toldó, mindkét oldalon Easy idomhoz csatlakoztatható VS x1/2" 10 VS x1/2" 10 VS x3/4" 10 VS x3/4" 10 VS x1" 5 Könyök, (mindkét oldalon Easy idomhoz) VS x16 10 VS x20 10 VS x26 10 VS x32 10 T-idom, egál VS x16 10 VS x20 10 Könyök, BM, Easy-menet (egyik oldalon Easy idomhoz) VS x16x16 10 VS x20x20 10 VS x26x26 10 VS x32x32 5 VS x40x40 2 VS x50x50 2 VS x63x63 2 T-idom, BM VS x1/2" 10 VS x1/2" 10 VS x1/2"x16 10 VS x1/2"x20 10 VS x3/4"x26 10 VS x1"x

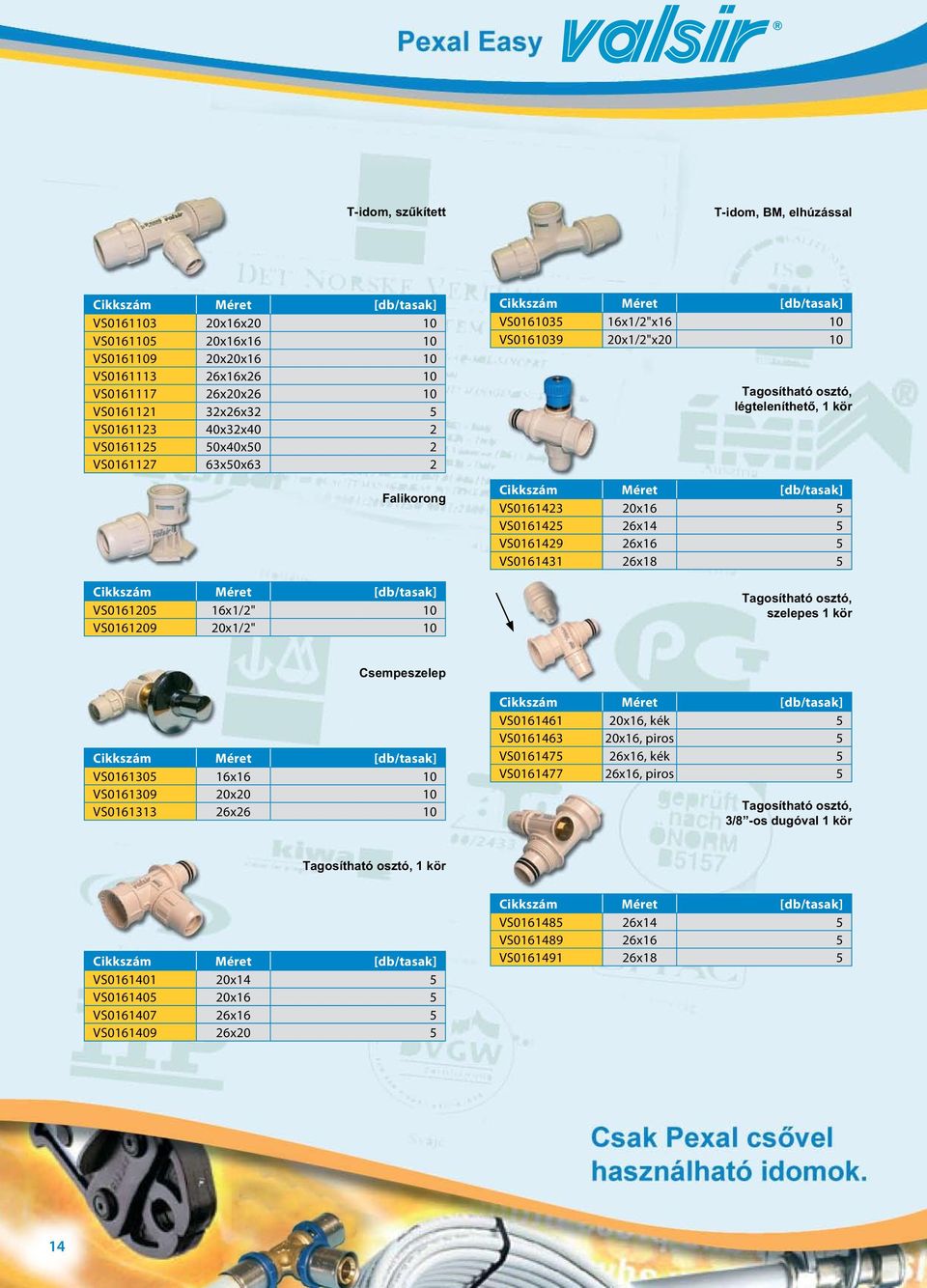

14 T-idom, szűkített T-idom, BM, elhúzással VS x16x20 10 VS x16x16 10 VS x20x16 10 VS x16x26 10 VS x20x26 10 VS x26x32 5 VS x32x40 2 VS x40x50 2 VS x50x63 2 Falikorong VS x1/2" 10 VS x1/2" 10 VS x1/2"x16 10 VS x1/2"x20 10 Tagosítható osztó, légteleníthető, 1 kör VS x16 5 VS x14 5 VS x16 5 VS x18 5 Tagosítható osztó, szelepes 1 kör Csempeszelep VS x16 10 VS x20 10 VS x26 10 VS x16, kék 5 VS x16, piros 5 VS x16, kék 5 VS x16, piros 5 Tagosítható osztó, 3/8 -os dugóval 1 kör Tagosítható osztó, 1 kör VS x14 5 VS x16 5 VS x16 5 VS x20 5 VS x14 5 VS x16 5 VS x

15 Kupak Végdugó VS VS VS VS VS VS VS VS VS VS VS VS VS VS Hollandi Tágítóhüvely VS VS VS VS VS VS VS VS VS Nyomáspróba dugó VS , barna 10 VS , fehér 10 VS , zöld 10 VS , piros 10 VS , sárga 10 VS , barna 5 VS , kék 5 Szárhosszabbító csempeszelephez, külső rész VS VS VS VS Cikkszám [db/tasak] VS Szárhosszabbító csempeszelephez, külső rész Cikkszám [db/tasak] VS

16 Keresztmetszet szűkület nélküli áramlás Kettős o-gyűrű PPSU alapanyag kimagasló mechanikai ellenállás Lelazulás ellen védett szuperbiztos kötés Könnyen szerelhető, számtalan lehetőség 1. Vágja méretre a csövet. 2. Helyezze fel a tágítóhüvelyt a tágítófejre. 3. Tágítsa fel a csővéget. 4. Igény szerint sikosítsa a gumigyűrűt. 5. Tekerje rá a hollandit a csatlakozóra. 6. Húzza feszesre az Easy kulcs segítségével. 16

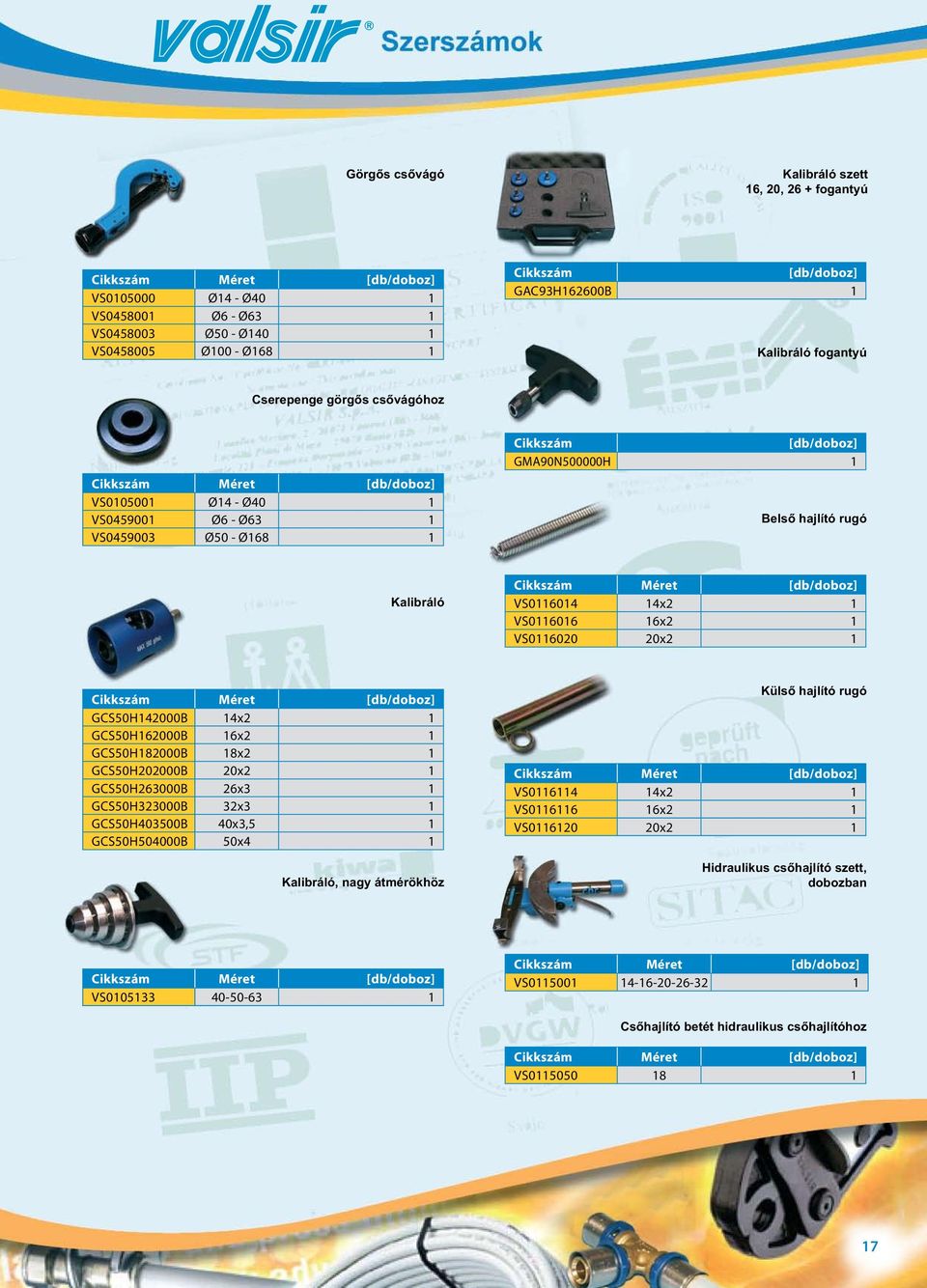

17 Görgős csővágó Kalibráló szett 16, 20, 26 + fogantyú VS Ø14 - Ø40 1 VS Ø6 - Ø63 1 VS Ø50 - Ø140 1 VS Ø100 - Ø168 1 Cikkszám [db/doboz] GAC93H162600B 1 Kalibráló fogantyú Cserepenge görgős csővágóhoz VS Ø14 - Ø40 1 VS Ø6 - Ø63 1 VS Ø50 - Ø168 1 Cikkszám [db/doboz] GMA90N500000H 1 Belső hajlító rugó Kalibráló VS x2 1 VS x2 1 VS x2 1 GCS50H142000B 14x2 1 GCS50H162000B 16x2 1 GCS50H182000B 18x2 1 GCS50H202000B 20x2 1 GCS50H263000B 26x3 1 GCS50H323000B 32x3 1 GCS50H403500B 40x3,5 1 GCS50H504000B 50x4 1 Kalibráló, nagy átmérökhöz Külső hajlító rugó VS x2 1 VS x2 1 VS x2 1 Hidraulikus csőhajlító szett, dobozban VS VS Csőhajlító betét hidraulikus csőhajlítóhoz VS

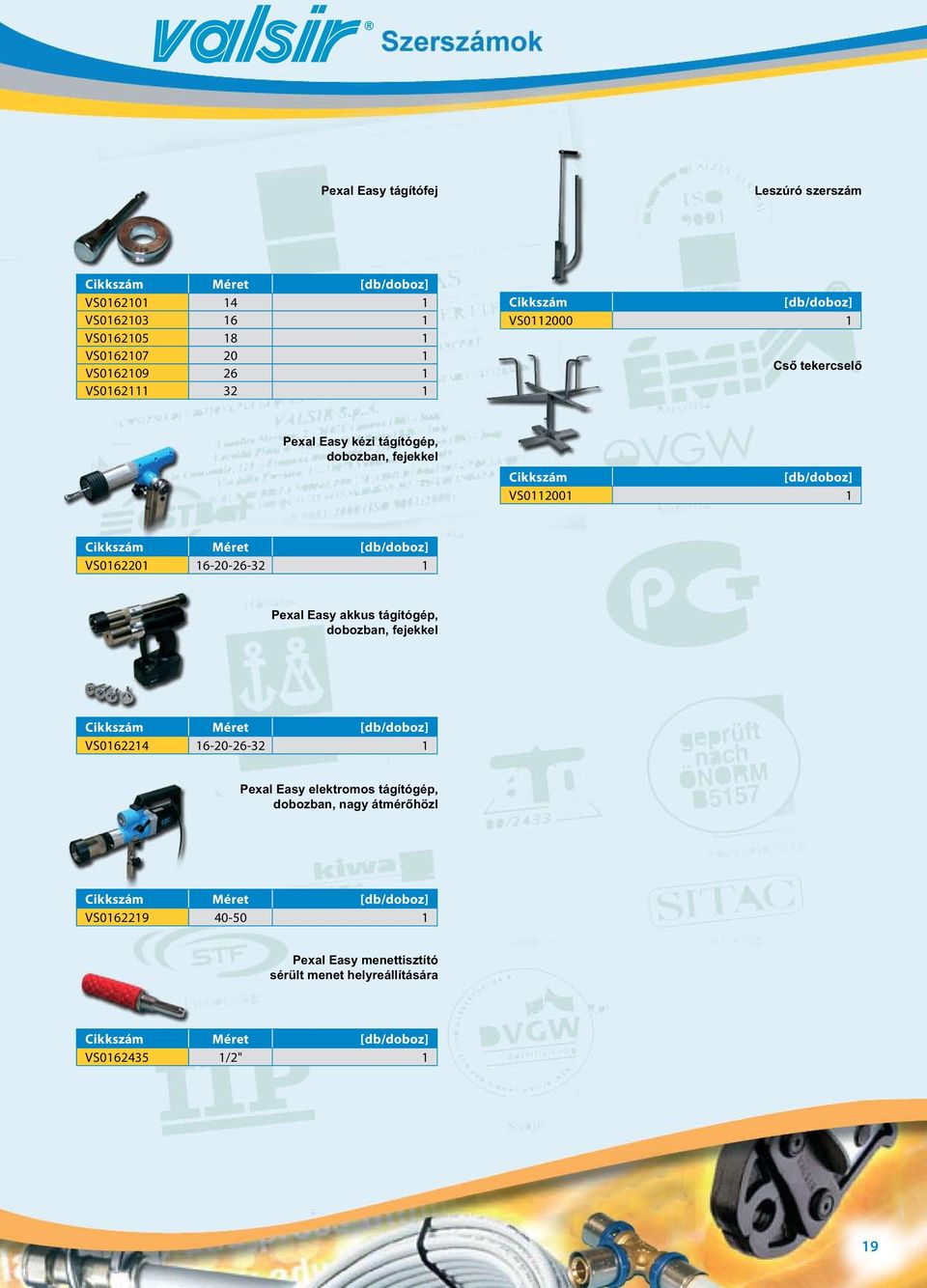

18 Csőhajlító, nagy átmérőkhöz Mechanikus csőhajlító szett, dobozban VS Présfej Rems TH VS Csőhajlító betét mechanikus csőhajlítóhoz VS Cikkszám Méret Megjegyzés [db/doboz] R R R R R R R R R VS Valsir 'H' 1 Kézi présgép, Rems Eco R Pexal Easy kulcs Présfogó nagy átmérőkhöz, kengyel nélkül Cikkszám [db/doboz] VS VS VS VS VS VS VS Préskengyel, présfogóval használható Pexal Easy központosító, ferde tokozás javítására VS VS VS VS VS VS Elektromos présgép dobozban Rems Power-Press ACC Szilikon olaj R VS g 1 18

19 Pexal Easy tágítófej Leszúró szerszám VS VS VS VS VS VS Cikkszám [db/doboz] VS Cső tekercselő Pexal Easy kézi tágítógép, dobozban, fejekkel Cikkszám [db/doboz] VS VS Pexal Easy akkus tágítógép, dobozban, fejekkel VS Pexal Easy elektromos tágítógép, dobozban, nagy átmérőhözl VS Pexal Easy menettisztító sérült menet helyreállítására VS /2" 1 19
