1 INFO 10/ Az egyszerű megoldásokban hiszünk, amelyek megkönnyítik az Önök mindennapjait AZ ALCA FALSÍK ALATTI SZERELÉSI RENDSZEREK INNOVÁCIÓJA

2 INNOVÁCIÓ 2 AZ ALCA FALSÍK ALATTI SZERELÉSI RENDSZEREK INNOVÁCIÓJA Próbálja ki az új AM falsík alatti szerelési rendszerek szerelését egyetlen kulccsal! 20 éves gyártói tapasztalattal rendelkezünk ezen a területen, így biztosítva ügyfeleink számára a maximális felhasználói kényelmet. Tekintse át az új elemeket, amelyek jelentősen felgyorsítják a szerelés időtartamát és az utólagos karbantartást. SZERELÉSI KERET ÉS A GALLÉR A SZINTEZŐ ÉS A KÖZÉPVONAL MEGJELÖLÉSE NYOMÓLAP INNOVÁCIÓJA BEKÖTŐCSŐ O-GYŰRŰVEL ÚJ MŰKÖDTETŐ MECHANIZMUS FÉKEK A RÖGZÍTŐ LÁBAKHOZ A BEKÖTŐ IDOM ÁLLÍTHATÓ TARTÓJA 0-93 mm KULCSOK EGYSÉGESÍTÉSE BIDÉ RENDSZEREK SZERELÉSÉNEK ELŐKÉSZÍTÉSE KERET MAGASSÁG MM PIROS SZÍNŰ ALKATRÉSZEK VÁLASZTÉKA FELTÖLTŐSZELEP INNOVÁCIÓJA A SAROKSZELEP ÚJ TARTÓJA

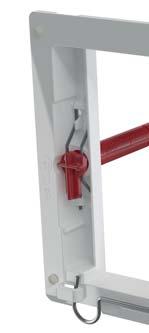

3 INNOVÁCIÓ 3 AZ ALCA FALSÍK ALATTI SZERELÉSI RENDSZEREK INNOVÁCIÓJA 01 Szerelési keret és a gallér Megváltozott a nyomólapok rögzítő kerete és a gallér. A rögzítés az előkészített nyílásokba való pattintással történik, így lényegesen csökken a teljes szerelési idő. Ez a rögzítő keret külön is használható gipszkartonba történő szerelésnél. 02 Fékek a rögzítő lábakhoz A rögzítő lábakon elhelyezett fékek lehetővé teszik a szerelésnél az előre beállított szerkezeti magasság megtartását. Ezáltal a szerelés jóval pontosabb lesz és önállóan is elvégezhető. 03 Csavar mechanizmusa lágy ütköző peremmel A falsík alatti WC rendszereink új termékkínálatánál megújítottuk a nyomólap és az öblítőszelep közötti működtető mechanizmust. A praktikus rögzítő rendszernek köszönhetően tökéletesen tart a tartályban. Annak érdekében, hogy öblítéskor minimálisra csökkenjen a nyomólap általi zaj, puha bevonatot kaptak azok a csavarok, amelyek érintkeznek a nyomólappal használat közben mm 04 A bekötő idom állítható tartója Az új kialakítás megkönnyíti a csőcsonk rögzítését a szerelési kerethez. A csőcsonk így vízszintesen eltolható, a szerelőkerettől való távolsága 0 93 mm-ig állítható. Ezáltal jóval könnyebb különböző típusú WC csészék csatlakoztatása, melyek korábban bonyolultabb szerelést igényeltek. 05 Bekötőcső o-gyűrűvel A bajonettzárnak köszönhetően a bekötőcső szerszámok nélkül rögzíthető a feltöltőszelephez. Mindent elegendő csak kézzel meghúzni. 06 A bidé rendszerek szerelésének előkészítése A bidé rendszerek népszerűségének növekedésére reagálva szerelőkereteinken beépített vízcsatlakozót (un. DG karmantyú) helyeztünk el a kívánt berendezéshez. Ezzel a megoldással a WC csészéhez gond nélkül használható kézi bidé zuhany, bidé ülőke, vagy más rendszer mm 07 Keret magassága mm Mivel egyre gyakoribb a nagy méretű járólapok használata, ezért csökkentettük a tartókeret magasságát az eredeti mm-ről mm-re. Ez a rendszer most már alkalmasabb olyan helyeken is, ahol a magasság 1,2 m. 08 Kulcsok egységesítése A falsík alatti szerelési rendszereknél bevezettük az egységes méretű csavarfejeket. Mostantól ezért elegendő egyetlen kulcs az egész rendszer beszereléséhez.

4 INNOVÁCIÓ 4 A sarokszelep új tartója A szintező és a középvonal Mivel nagy a kereslet a Mepla látható megjelölése nyomócső rendszerek után, ezért A szerelőkereteken kiegészült módosítottuk a sarokszelep a keret közepének megjelölésével csatlakoztatását az ilyen típusú és a szintezővel. Így egyszerűsítsük rendszerhez. a beépítés egyes lépéseit, ezáltal felgyorsul a szerelési idő mm Bepattintható szerelési gallér Új működtető mechanizmus Ennek lényege, hogy a beépítésnél A korszerűsített szerelési és a szerelés során keletkező rendszereknél használható az törmelék ne kerüljön be új működtető mechanizmus. a rendszerbe, amely negatívan A kifinomult rendszer rögzítésének befolyásolhatja annak működését. köszönhetően a tartály tökéletesen Módosult a szerelési gallér és tart és a falsík alatti szerelési a keret rögzítése. Lehet használni rendszerek beépítésénél egyszerűbb önállóan,vagy mint kombinálva több kezelni. A két biztosíték segítségével szerelési gallérral összekötve nem szilárdan rögzíthető a tartályhoz szabványos mélységű beépítéseknél. és szükség esetén egyszerűen és gyorsan eltávolítható. Vakdugó Csavarok a szerkezethez Feltöltőszelep tartója 13 Egyszerű beállítás Piros színnel jelöltük azokat az alkatrészeket, melyek rögzítések biztosításához szükségesek. Az a cél, hogy maximálisan egyszerűsítsük a beépítés egyes lépéseit, ezáltal felgyorsul a szerelési idő. Ütköző A nyomólap keretének csavarjai

5 INNOVÁCIÓ 5 A NYOMÓLAPOK INNOVÁCIÓJA Nyomólapok innovációja Nyomólap keretének A falsík alatti rendszer csavarja dizájnos és funkcionális eleme A nyomólap keretének szerelése a nyomólap, mellyel minden a lehető leggyorsabb és napos kapcsolatban vagyunk. legegyszerűbb, szerszámok A nyomólap és rögzítő rendszere használata nélkül. Elég csak kézzel jelentős korszerűsítésen esett behelyezni a nyílásba a keretet át. Mindent úgy terveztek, hogy és a csavar elfordításával a keret a szerelés a lehető leggyorsabb és jobban rögzül a falhoz. Ezáltal legegyszerűbb legyen, szerszámok jelentősen megnöveli a nyomólap használata nélkül. A szigetelő rögzítését a falon. elemeknek köszönhetően csökken a nyomólap működése általi zaj, és jobban rögzíthető a falba. Új zárszerkezet Zajcsökkentő elemek A zárszerkezet finoman meglazítja A nyomólap kerete és az a biztonsági gombokat és ezáltal öblítőrendszer hátsó része a teljes rendszer meglazul néhány kiegészült zajcsökkentő elemekkel, másodperc alatt. így csökken a nyomólap működése általi zaj

6 6 VÍZÁRAMLÁS SZABÁLYOZÓ Mindegyik WC csészének adott az öblítési térfogata és ez függ a kerámia gyártótól. A szükséges öblítési térfogat az ún. CE gyártási címkén található, amely a WC csészén van feltüntetve. WC csészék öblítési térfogatának kompatibilisnek kell lennie a falsík alatti szerelési rendszerekkel (3/6 l-től 2/4 l-ig). KIFRÖCCSEN A VÍZ AZ ÖN WC CSÉSZÉJÉBŐL? MEGOLDÁS A VÍZÁRAMLÁS SZABÁLYOZÓ A túl nagy áramlási sebesség miatt bizonyos típusú WC-csészékből kifröccsen a víz. Ezért a tervezőink kifejlesztettek egy egyszerű vízáramlás szabályozót, amit behelyeztek az Alcaplast leeresztő szelep alsó részébe. A vízáramlás szabályozó alkalmas minden típusú leeresztő szelepünkhöz (kivéve a SLIM rendszereket) és WC-tartályokat (kivéve A08A). KIS ÖBLÍTÉS BEÁLLÍTÁSA 2 4 L A beállításnak köszönhetően 4 különböző pozícióban lehetséges szabályozni a víz áramlását a WC-csészében 5 %-tól 35 %-ig. NAGY ÖBLÍTÉS BEÁLLÍTÁSA 3,5 6 L A SZELEPRENDSZERT KI LEHET EGÉSZÍTENI EGY VÍZÁRAMLÁS SZABÁLYOZÓVAL 100 % 95 % 85 % 75 % 65 %

7 7 AM112 Basicmodul WC tartály befalazáshoz mm EAN Ft AM100/850 Alcamodul Falsík alatti szerelési rendszer befalazáshoz mm EAN Ft

8 8 AM100/1000 Alcamodul Falsík alatti szerelési rendszer befalazáshoz mm EAN Ft AM115/1000 Renovmodul Falsík alatti szerelési rendszer befalazáshoz mm EAN Ft

9 9 AM1112 Basicmodul Slim WC tartály befalazáshoz mm EAN Ft AM1115/1000 Renovmodul Slim Falsík alatti szerelési rendszer befalazáshoz mm EAN Ft

10 10 AM100/1000E Alcamodul Falsík alatti szerelési rendszer ECOLOGY befalazáshoz mm EAN Ft AM115/1000E Renovmodul Falsík alatti szerelési rendszer ECOLOGY befalazáshoz mm EAN Ft

11 11 AM101/1120E Sádromodul Falsík alatti szerelési rendszer ECOLOGY száraz szereléshez (gipszkarton) mm EAN Ft AM102/1120E Jádromodul Falsík alatti szerelési rendszer ECOLOGY száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) mm EAN Ft

12 12 AM115/1000V Renovmodul Falsík alatti szerelési rendszer szellőző előkészítéssel befalazáshoz mm EAN Ft AM101/1120V Sádromodul Falsík alatti szerelési rendszer szellőző előkészítéssel száraz szereléshez (gipszkarton) mm EAN Ft

13 13 AM102/1120V Jádromodul Falsík alatti szerelési rendszer szellőző előkészítéssel száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) mm EAN Ft AM101/850 Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mm EAN Ft

14 14 AM101/1000 Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mm EAN Ft AM101/1120 Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mm EAN Ft

15 15 AM101/1120D Sádromodul Szétvehető falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mm EAN Ft AM116/1120 Solomodul Falsík alatti szerelési rendszer száraz szereléshez (térbe helyezhető) mm EAN Ft

16 16 AM102/850 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) mm EAN Ft AM102/1000 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) mm EAN Ft

17 17 AM102/1120 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) mm EAN Ft AM1101/1200 Sádromodul Slim Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mm EAN Ft

18 18 AM116/1300H Solomodul Falsík alatti szerelési rendszer száraz szereléshez (térbe helyezhető) mozgáskorlátozott személyek számára mm EAN Ft AM101/1300H Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mozgáskorlátozott személyek számára mm EAN Ft

19 19 P115 Vízáramlás sebességének szabályozója mm Súly (db) 0,0195 kg EAN Ft

20 ÁRLISTA 20 kód Kép EAN Leírás Ár ÁFA nélkül AM112 Basicmodul WC tartály befalazáshoz Ft AM100/850 Alcamodul Falsík alatti szerelési rendszer befalazáshoz Ft AM100/1000 Alcamodul Falsík alatti szerelési rendszer befalazáshoz Ft AM115/1000 Renovmodul Falsík alatti szerelési rendszer befalazáshoz Ft AM1112 Basicmodul Slim WC tartály befalazáshoz Ft AM1115/1000 Renovmodul Slim Falsík alatti szerelési rendszer befalazáshoz Ft AM100/1000E Alcamodul Falsík alatti szerelési rendszer ECOLOGY befalazáshoz Ft AM115/1000E Renovmodul Falsík alatti szerelési rendszer ECOLOGY befalazáshoz Ft AM101/1120E Sádromodul Falsík alatti szerelési rendszer ECOLOGY száraz szereléshez (gipszkarton) Ft AM102/1120E Jádromodul Falsík alatti szerelési rendszer ECOLOGY száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) Ft AM115/1000V Renovmodul Falsík alatti szerelési rendszer szellőző előkészítéssel befalazáshoz Ft AM101/1120V Sádromodul Falsík alatti szerelési rendszer szellőző előkészítéssel száraz szereléshez (gipszkarton) Ft

21 ÁRLISTA 21 kód Kép EAN Leírás Ár ÁFA nélkül AM102/1120V Jádromodul Falsík alatti szerelési rendszer szellőző előkészítéssel száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) Ft AM101/850 Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) Ft AM101/1000 Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) Ft AM101/1120 Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) Ft AM101/1120D Sádromodul Szétvehető falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) Ft AM116/1120 Solomodul Falsík alatti szerelési rendszer száraz szereléshez (térbe helyezhető) Ft AM102/850 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) Ft AM102/1000 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) Ft AM102/1120 Jádromodul Falsík alatti szerelési rendszer száraz szereléshez (főképp panellakások fürdőszobáinak átépítéséhez) Ft AM1101/1200 Sádromodul Slim Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) Ft AM116/1300H Solomodul Falsík alatti szerelési rendszer száraz szereléshez (térbe helyezhető) mozgáskorlátozott személyek számára Ft AM101/1300H Sádromodul Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton) mozgáskorlátozott személyek számára Ft

22 ÁRLISTA 22 kód Kép EAN Leírás Ár ÁFA nélkül P Vízáramlás sebességének szabályozója Ft

23 Az ALCAPLAST gyár szakértői csoportja mindig készen áll segítséget nyújtani a tervezés, beépítés, illetve termékeink projektárának megállapítása során! Cseh termék ISO 9001:2008 EN , EN , EN , EN NV 616/2006 Sb. módosított 2011/95 / EC including amendments CSEH KÖZTÁRSASÁG Alca plast, s. r. o. Bratislavská 2846, Břeclav tel.: eladás Csehország tel.: export fax: alcaplast@alcaplast.cz MAGYARORSZÁG Alca plast HU Kft. Fuvaros köz 1, 2900 Komárom tel.: mobil: fax: z.meszaros@alcaplast.hu Alca plast, s. r. o. Fenntartjuk a jogot a termékek árainak, kivitelének és méreteinek módosítására.
