Víz csatlakoztatása falsík előtti öblítőtartály esetén

Átírás

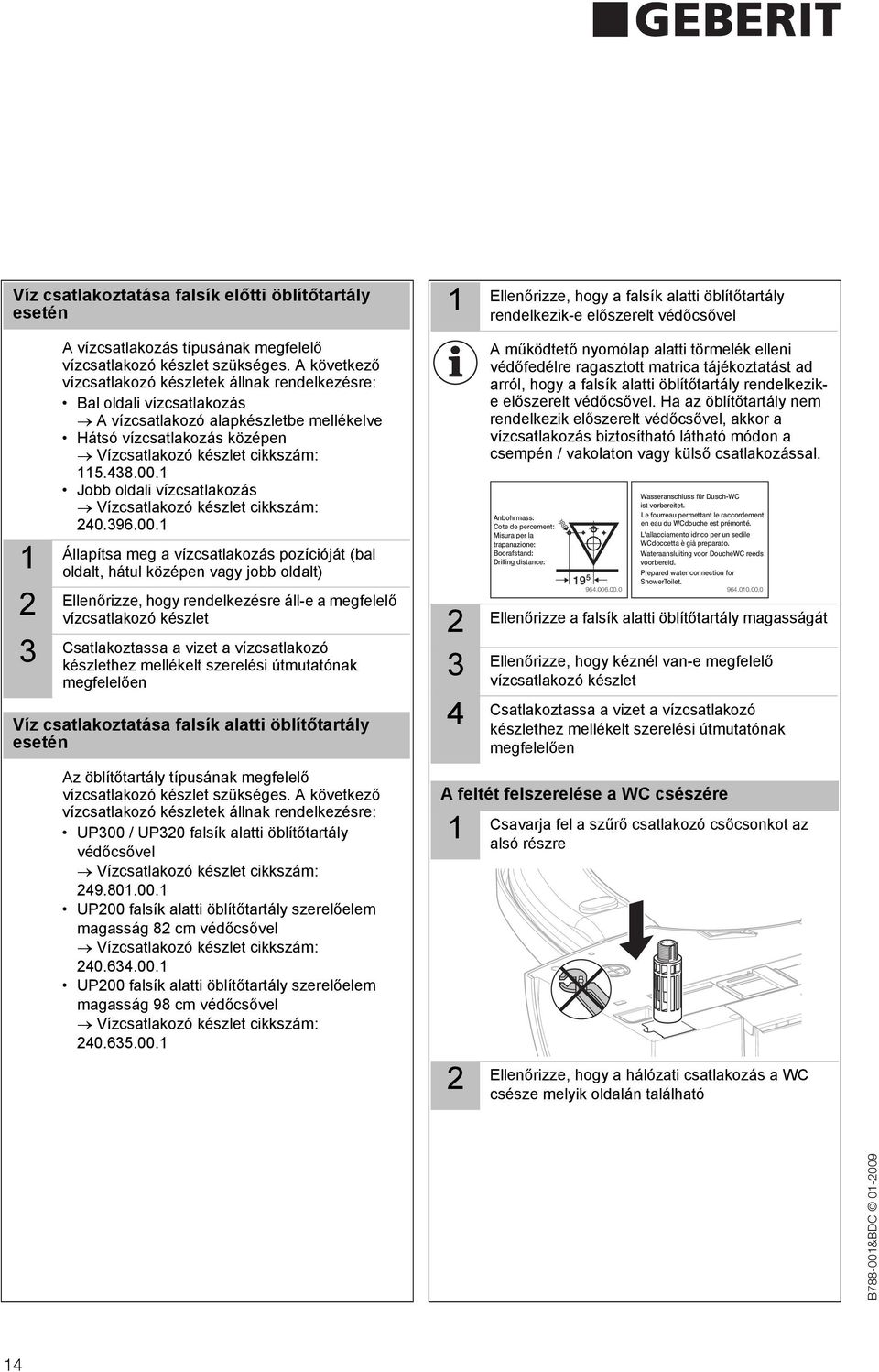

1 Víz csatlakoztatása falsík előtti öblítőtartály esetén Ellenőrizze, hogy a falsík alatti öblítőtartály rendelkezik-e előszerelt védőcsővel A vízcsatlakozás típusának megfelelő vízcsatlakozó készlet szükséges. A következő vízcsatlakozó készletek állnak rendelkezésre: Bal oldali vízcsatlakozás A vízcsatlakozó alapkészletbe mellékelve Hátsó vízcsatlakozás középen Jobb oldali vízcsatlakozás Állapítsa meg a vízcsatlakozás pozícióját (bal oldalt, hátul középen vagy jobb oldalt) Ellenőrizze, hogy rendelkezésre áll-e a megfelelő vízcsatlakozó készlet Csatlakoztassa a vizet a vízcsatlakozó készlethez mellékelt szerelési útmutatónak megfelelően Víz csatlakoztatása falsík alatti öblítőtartály esetén Az öblítőtartály típusának megfelelő vízcsatlakozó készlet szükséges. A következő vízcsatlakozó készletek állnak rendelkezésre: UP00 / UP0 falsík alatti öblítőtartály védőcsővel UP00 falsík alatti öblítőtartály szerelőelem magasság 8 cm védőcsővel UP00 falsík alatti öblítőtartály szerelőelem magasság 98 cm védőcsővel A működtető nyomólap alatti törmelék elleni védőfedélre ragasztott matrica tájékoztatást ad arról, hogy a falsík alatti öblítőtartály rendelkezike előszerelt védőcsővel. Ha az öblítőtartály nem rendelkezik előszerelt védőcsővel, akkor a vízcsatlakozás biztosítható látható módon a csempén / vakolaton vagy külső csatlakozással. Ellenőrizze a falsík alatti öblítőtartály magasságát Ellenőrizze, hogy kéznél van-e megfelelő vízcsatlakozó készlet Csatlakoztassa a vizet a vízcsatlakozó készlethez mellékelt szerelési útmutatónak megfelelően A feltét felszerelése a WC csészére Anbohrmass: Cote de percement: Misura per la trapanazione: Boorafstand: Drilling distance: 9 5 Wasseranschluss für Dusch-WC ist vorbereitet. Le fourreau permettant le raccordement en eau du WCdouche est prémonté. L'allacciamento idrico per un sedile WCdoccetta è già preparato. Wateraansluiting voor DoucheWC reeds voorbereid. Prepared water connection for ShowerToilet Csavarja fel a szűrő csatlakozó csőcsonkot az alsó részre Ellenőrizze, hogy a hálózati csatlakozás a WC csésze melyik oldalán található B788-00&BDC 0-009

2 B788-00&BDC A helyzettől függően helyezze el a hálózati kábelt az alsó részen bal vagy jobb oldalon Olvassa le a gyártási számot a típustábláról és tüntesse fel a garancia papíron (A) vagy húzza le a gyártási számot tartalmazó matricát a végfelhasználói dokumentumok csomagolásáról és ragassza a garancia papírra (B) A Csavarozza a csatlakozókönyököt a szelephez B Nem átmenő lyukakkal (zsákfuratokkal) rendelkező WC csészék esetén a feltét rögzítéséhez alkalmazzon adapterlemezt (cikksz ) és szerelje fel az adapterlemezhez mellékelt szerelési útmutató szerint Helyezze be a rögzítőcsavarokat Helyezze fel a feltétet a rögzítőcsavarokkal együtt a WC csészére, majd húzza meg kissé a szárnyas anyákat DE FR IT NL ES PT DK NO SE FI IS PL SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 5

3 9 Állítsa be a feltétet és húzza meg szorosan a szárnyas anyákat A szűrőrekesz kinyitása Vegye ki az aktív szénszűrőt a zacskóból és helyezze be a szűrőrekeszbe 0 Zárja be ismét a szűrőrekeszt Ha a távtartó gumialátétek nem egyenletesen helyezkednek el a WC csészén, a feltét károsulhat. Ellenőrizze a távtartó gumialátétek helyzetét, és szükség esetén cserélje ki őket Art..57.CG. x 6 mm x 8 mm B788-00&BDC

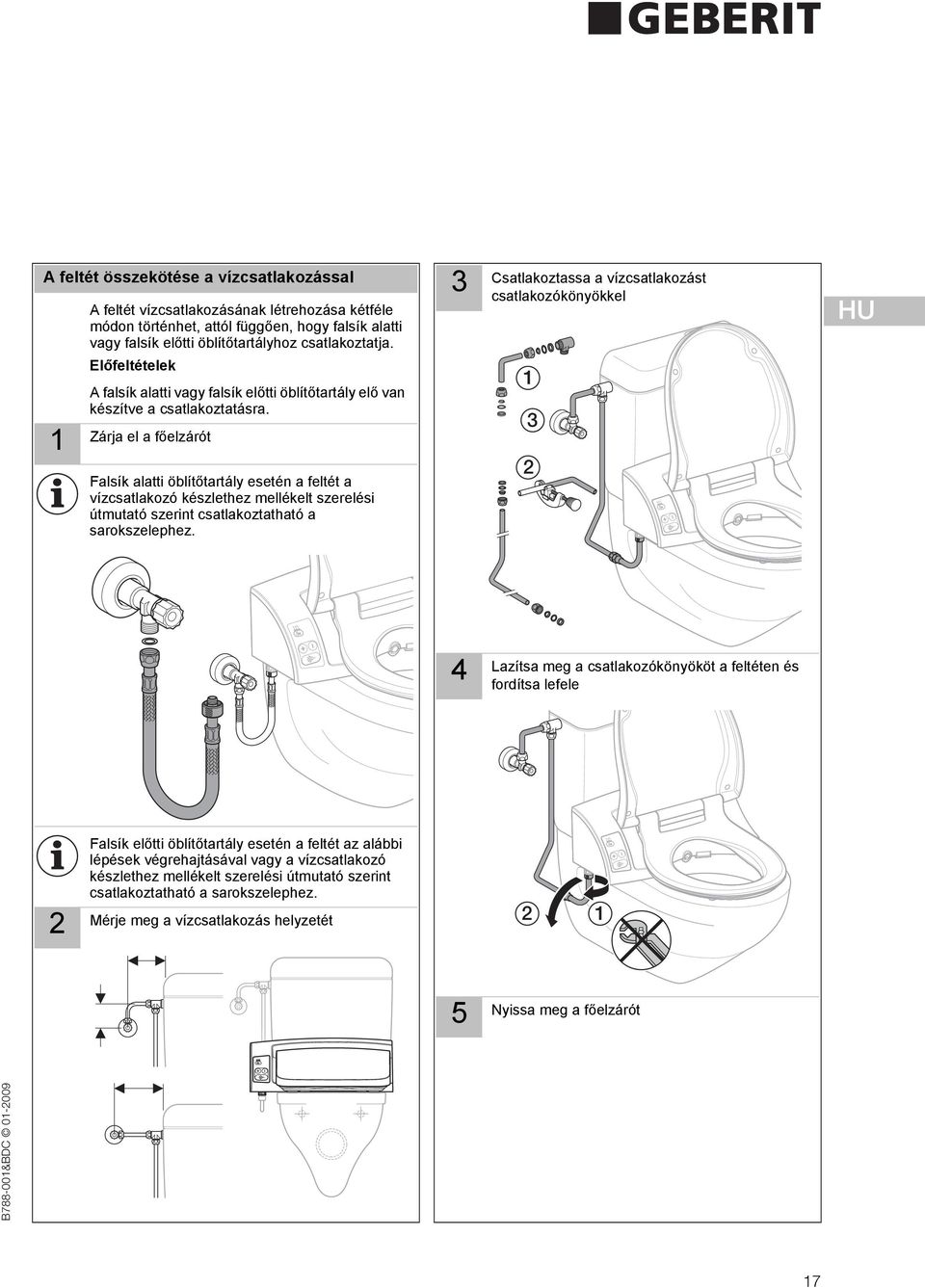

4 B788-00&BDC A feltét összekötése a vízcsatlakozással A feltét vízcsatlakozásának létrehozása kétféle módon történhet, attól függően, hogy falsík alatti vagy falsík előtti öblítőtartályhoz csatlakoztatja. Előfeltételek A falsík alatti vagy falsík előtti öblítőtartály elő van készítve a csatlakoztatásra. Zárja el a főelzárót Falsík alatti öblítőtartály esetén a feltét a vízcsatlakozó készlethez mellékelt szerelési útmutató szerint csatlakoztatható a sarokszelephez. Falsík előtti öblítőtartály esetén a feltét az alábbi lépések végrehajtásával vagy a vízcsatlakozó készlethez mellékelt szerelési útmutató szerint csatlakoztatható a sarokszelephez. Mérje meg a vízcsatlakozás helyzetét 5 Csatlakoztassa a vízcsatlakozást csatlakozókönyökkel Lazítsa meg a csatlakozókönyököt a feltéten és fordítsa lefele Nyissa meg a főelzárót DE FR IT NL ES PT DK NO SE FI IS PL SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 7

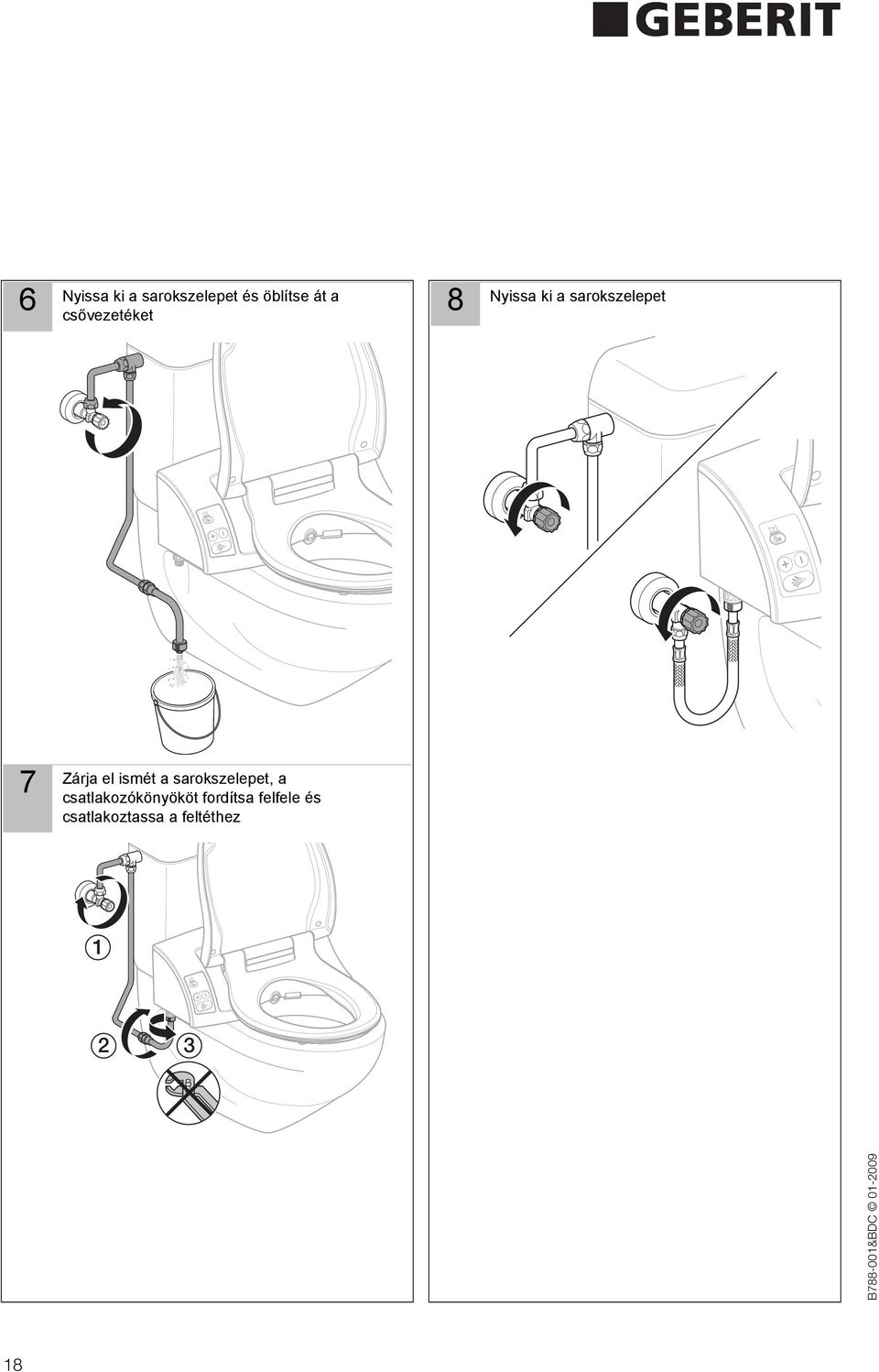

5 6 Nyissa ki a sarokszelepet és öblítse át a csővezetéket 8 Nyissa ki a sarokszelepet 7 Zárja el ismét a sarokszelepet, a csatlakozókönyököt fordítsa felfele és csatlakoztassa a feltéthez B788-00&BDC

6 B788-00&BDC Az ellenőrzés menete szerelés után A funkciók ellenőrzése a kezelőpanel segítségével Csatlakoztassa a hálózati csatlakozó dugót A szűrőrekesz kinyitása Kapcsolja be a hálózati kapcsolót Zárja be ismét a szűrőrekeszt Helyezze a spriccelés elleni védőlapot a feltétre Kezével fedje le a felhasználó azonosítására szolgáló infravörös érzékelő ablakot A szagelszívó - 6 mp után automatikusan bekapcsol. A szagelszívó manuális elindításához nyomja meg a nyomógombot (BE / KI) plus DE FR IT NL ES PT DK NO SE FI IS PL SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP 9

7 8 A zuhanyrózsa fúvóka tisztítására minden egyes zuhanyhasználat előtt és után automatikusan sor kerül. Nyomja meg a zuhany nyomógombot a kezelőpanelen: A zuhanykar előbújik, és megindul a vízsugár Várjon percet. Nyomja meg újra a zuhany nyomógombot és ellenőrizze, hogy a zuhanyvíz testhőmérsékletű-e plus C 9 plus A zuhany vízsugár erősségének ellenőrzése a Ha a raktározási vagy szállítási hőmérséklet 5 C fölé emelkedik, kiold a biztonsági termosztát. Hideg víz esetén állítsa vissza a biztonsági termosztátot plus 0 Az oszcilláció elindítása és befejezése a plus B788-00&BDC

8 B788-00&BDC Az plus esetén a funkciók ellenőrzése a távirányítóval Előfeltételek Ellenőrizte a funkciókat a kezelőpanelen és a kezelőpanel üzemkész. Helyezze be az elemeket a távirányítóba A távirányító csak akkor ismeri fel üzembe helyezéskor a feltétet, ha az elemek behelyezésekor a távirányító és a feltét közötti távolság kisebb, mint m. max. m Kezével fedje le a felhasználó azonosítására szolgáló infravörös érzékelő ablakot 5 A szagelszívó manuális be- és kikapcsolása Nyomja meg a zuhany nyomógombot: A zuhanykar előbújik, és megindul a vízsugár A zuhany vízsugár erősségének ellenőrzése a DE FR IT NL ES PT DK NO SE FI IS PL SK CZ SL HR EE LV LT BG RO GR TR RU AE IL CN JP

9 6 Az oszcilláció elindítása és befejezése a Első üzembe helyezés A feltét üzemkész állapotának létrehozása Előfeltételek Sikeresen végrehajtotta a működésellenőrzést a kezelőpanel és a távirányító segítségével. Távolítsa el a spriccelés elleni védőlapot 7 A Ladydusche elindítása és befejezése a Tisztítsa meg a feltétet Átvétel Adja át a feltétet az ügyfélnek Tájékoztassa az ügyfelet a kezelés módjáról Magyarázza el a karbantartási és tisztítási utasításokat Adja át a végfelhasználói dokumentumokat az ügyfélnek Töltesse ki az ügyféllel a garancia papírt (végfelhasználói dokumentumok), és küldje el a Geberit vállalatnak B788-00&BDC 0-009
