1 Geberit AquaClean 5000 PLPL HUHU Instrukcja obsługi Kezelési utasítás Návod na obsluhu Návod k obsluze Ръководство за експлоатация Indicaţii de utilizare Kullanma Kılavuzu SKSK CZCZ BGTR ROBG TRRO

2 Személyre szabott kényelem Modern testápolás Egyszerű használat Felmerültek még Önben megválaszolatlan kérdések? Szívesen rendelkezésére állunk! Fontos tudnivalók Rendeltetésszerű használat Biztonsági előírások Változtatások Üzemeltetés Műszaki adatok Az AquaClean 5000 ismertetése Alkatrészek Funkciók Kezelés A végbélnyílás-zuhany használata Üzemzavarok Tisztítás és csere A WC-ülőke és a fedél tisztítása A zuhanyrózsa fúvóka tisztítása Az aktív szénszűrő cseréje A távtartó gumialátét cseréje A WC-ülőke és a fedél felszerelése / leszerelése A bojler leürítése Környezeti szempontok Anyagösszetétel és ártalmatlanítás Garancia feltételek

3 Személyre szabott kényelem Modern testápolás Egyszerű használat Az AquaClean 5000 megvásárlásával Ön a modern és komfortos testápolás mellett döntött. Élvezze az egyszerű és biztonságos kényelmet. Az AquaClean 5000 kíméletesen és alaposan tisztítja az altáj területét. Intim testrészeinek tisztításához elég csak a zuhanyt használni, papírral való előtisztítás nem szükséges. A szárítás történhet WC papírral vagy törülközővel. Első alkalommal használja az AquaClean 5000 berendezést? Nincsen ideje a műszaki részletekkel foglalkozni? Az AquaClean 5000 berendezés vezérlése a kezelőpanel segítségével történik és használata kielégíti az Ön igényeit: egyszerű és kényelmes egyszerre. Felmerültek még Önben megválaszolatlan kérdések? Szívesen rendelkezésére állunk! Készséggel megválaszoljuk kérdéseit a következő telefonszámon: Kérjük, forduljon az illetékes Geberit nagykereskedőhöz. 22

4 Fontos tudnivalók Rendeltetésszerű használat Az AquaClean 5000 rendeltetése az altáj tisztítása. A berendezés rendeltetését meghaladó, személyek sérülését és anyagi károkat okozó alkalmazásával a garancia és felelősség vállalási nyilatkozat érvényét veszti. Az AquaClean 5000 berendezést az elismert európai szabványok szerint ellenőrizték és engedélyezték (SEV / KIWA / SVGW / CE / LGA felügyelet). A megfelelőségi nyilatkozat megtekintése érdekében forduljon közvetlenül az illetékes Geberit nagykereskedőhöz. Biztonsági előírások Változtatások Üzemeltetés Tilos a berendezés szerkezetén végzett mindennemű változtatás, valamint további elemek beszerelése Javításokat kizárólag gyakorlott és képzett szakembereknek szabad végezniük. A szakszerűtlen javítás baleseteket okozhat, meghibásodáshoz és üzemzavarhoz vezethet Ha a hálózati kábel sérült, cseréltesse ki szakemberrel Azokat a személyeket, főként gyermekeket, akik nem járatosak az AquaClean használatában, tájékoztatni kell Az üzemeltető, illetve felhasználó számára kizárólag a használati utasításban meghatározott termékkezelés és -karbantartás engedélyezett 23

5 Műszaki adatok Névleges feszültség 230 V AC Hálózati frekvencia Hz Teljesítményfelvétel 850 W Teljesítményfelvétel készenléti állapotban 0,9 / 6,7 (vízmelegítéssel) W Védelemtípus IP x4 Védelmi osztály I A hálózati kábel hossza 2 m Szagelszívó légtérfogatáram 4,4 m³/h Végbélnyílás-zuhany térfogatáram mennyisége 1,7-3,0 l/min Vízhőmérséklet gyári beállítása 37 C Hőmérséklettartomány raktározás során C Zuhanyidőtartam gyári beállítása 20 s Zuhany nyomásfokozatainak száma 7 Hálózati nyomástartomány 1-10 bar Bojlerűrtartalom 1,65 l Nettó súly 6,1 kg Bruttó tömeg 9 kg A WC ülőke / WC fedél max. terhelése 150 kg 24

6 Az AquaClean 5000 ismertetése Alkatrészek Áttekintés 1 Kezelőpanel 2 Használatérzékelő 3 Aktívszenes szűrőrekesz 4 Hálózati kapcsoló 5 Zuhanykar 6 Lecsapódás gátlóval felszerelt ülőke és fedél 7 Bojler leengedő csavar (alul) 8 Típustábla a gyártási számmal (alul) 9 Pótfúvóka (alul) 10 Vízcsatlakozás 3/8" Kezelőpanel 1 Zuhany 2 Vízsugár szabályozó gomb < > (gyengébb) 3 Vízsugár szabályozó gomb <+> (erősebb) 4 A bojler vízmelegítési funkciója 5 Pulzáló vízsugár 6 Szagelszívás

7 Funkciók Kezelőpanel <Zuhany> indítása és leállítása Indítás: A <zuhany> gomb megnyomásával a zuhanykar beáll a megfelelő pozícióba, és megkezdődik a zuhany. Leállítás: Nyomja meg a <zuhany> gombot. Ha nem nyomja meg a gombot, a zuhany 20 s elteltével automatikusan leáll. <Vízsugár szabályozó gomb> (+ erősebb/ gyengébb) A <vízsugár szabályozó gomb> megnyomásával módosíthatja a végbélnyílás-zuhany vízsugarának erősségét a zuhanyhasználat során. A vízsugár erőssége 7 fokozatban állítható. <Szagelszívás> manuális be- és kikapcsolása A szagelszívás be-, ill. kikapcsolásához nyomja meg a gombot. <Pulzáló vízsugár> indítása és leállítása Indítás: A <pulzáló vízsugár> gomb megnyomásakor a zuhanykar előre-hátra mozog. Így még tökéletesebb tisztaság érhető el. Leállítás: Nyomja meg a <pulzáló vízsugár> gombot. <A bojler vízmelegítési funkciója> LED-kijelzővel A bojler beállításait a <bojler vízmelegítési funkció> gomb megnyomásával módosíthatja. A vízhőmérséklet előre beállított éréke 37 C. A LED kéken világít. LED-kijelző Kijelzés ON OFF Mód A vízmelegítő fűtése be van kapcsolva (gyári beállítás) Energiatakarékos üzemmód: A vízmelegítő fűtése csak a használatérzékelő aktiválódásakor kapcsol be. A felfűtési idő 3-4min A vízmelegítő fűtése ki van kapcsolva 26

8 Kezelés Az AquaClean 5000 csak akkor üzemkész, ha valaki ül az ülőkén. Az ülőke bármikor használható normál WC-ként. A végbélnyílás-zuhany használata A zuhanyrózsa fúvóka tisztítására minden egyes zuhanyhasználat előtt és után automatikusan, tiszta vízzel sor kerül. 1 Emelje fel a WC-fedelet és üljön a WC ülőkéjére A használatérzékelő működésbe lép 2 A szagelszívó 4-6 s után automatikusan bekapcsol 3 Nyomja meg a <zuhany> gombot A zuhanykar előbújik, és megindul a vízsugár A zuhanyhasználat alatt a következő funkciók választhatók ki <+> vagy < > vízsugár szabályozó gomb beállítja a vízsugár erősségét <pulzáló vízsugár> előre-hátra mozgatja a zuhanykart Zuhany közben a vízsugár fokozatosan lehűl. 4 A zuhany 20 s elteltével automatikusan leáll A zuhanykar visszahúzódik. Idő előtti leállításhoz nyomja meg ismét a <zuhany> gombot Felálláskor az AquaClean 5000 elmenti a beállításokat a következő használatra (memória-funkció). 27

9 Üzemzavarok Üzemzavar Ok Megoldás A zuhany WC funkciói nem működnek A zuhanyvíz túl hideg A zuhanysugár túl gyenge / nem működik A szagelszívás nem kapcsol be Kellemetlen szag a szagelszívás ellenére A WC-ülőke vagy fedél megsérült A hálózati csatlakozó dugó nincs bedugva a dugaszoló aljzatba A hálózati kapcsoló ki van kapcsolva Az elektromos osztó biztosítéka meghibásodott A fedélegységbe épített használatérzékelő ablaka elszennyeződött A vízmelegítő fűtése nincs bekapcsolva Túl rövid vízmelegítő felfűtési idő ráüléskor A vízsugár erőssége túl alacsonyra van állítva A zuhanyrózsa fúvóka eltömődött vagy elvízkövesedett A szagelszívó automatikus beindítását szabályozó funkció ki van kapcsolva Az aktív szénszűrő elhasználódott A WC-ülőke és fedél meghibásodott Csatlakoztassa a hálózati csatlakozó dugót Kapcsolja be a hálózati kapcsolót Cserélje ki a biztosítékot Tisztítsa meg az ablakot puha törlőkendővel <Vízmelegítő üzemmód> a kezelőpanelen ON (BE) állásban <Vízmelegítő üzemmód> a kezelőpanelen ON (BE) állásban Növelje a vízsugár erősségét a kezelőpanelen Tisztítsa meg / cserélje ki a zuhanyrózsa fúvókát Szerelje ki a zuhanyrózsa fúvókát. Indítsa el a zuhany módot zuhanyrózsa fúvóka nélkül, hogy a vízkődarabok kiöblítődjenek a bojlerből. Ha már csak levegő jön ki, kapcsolja ki a zuhany módot és szerelje vissza a zuhanyrózsa fúvókát Kapcsolja be a szagelszívást a kezelőpanelen Cserélje ki az aktív szénszűrőt (cikksz , 2 db / csomag) Cserélje ki a WC-ülőkét és a fedelet A WC-csésze kiegyenlítéséhez adott esetben használjon távtartó gumialátéteket (cikksz CG.1) 28

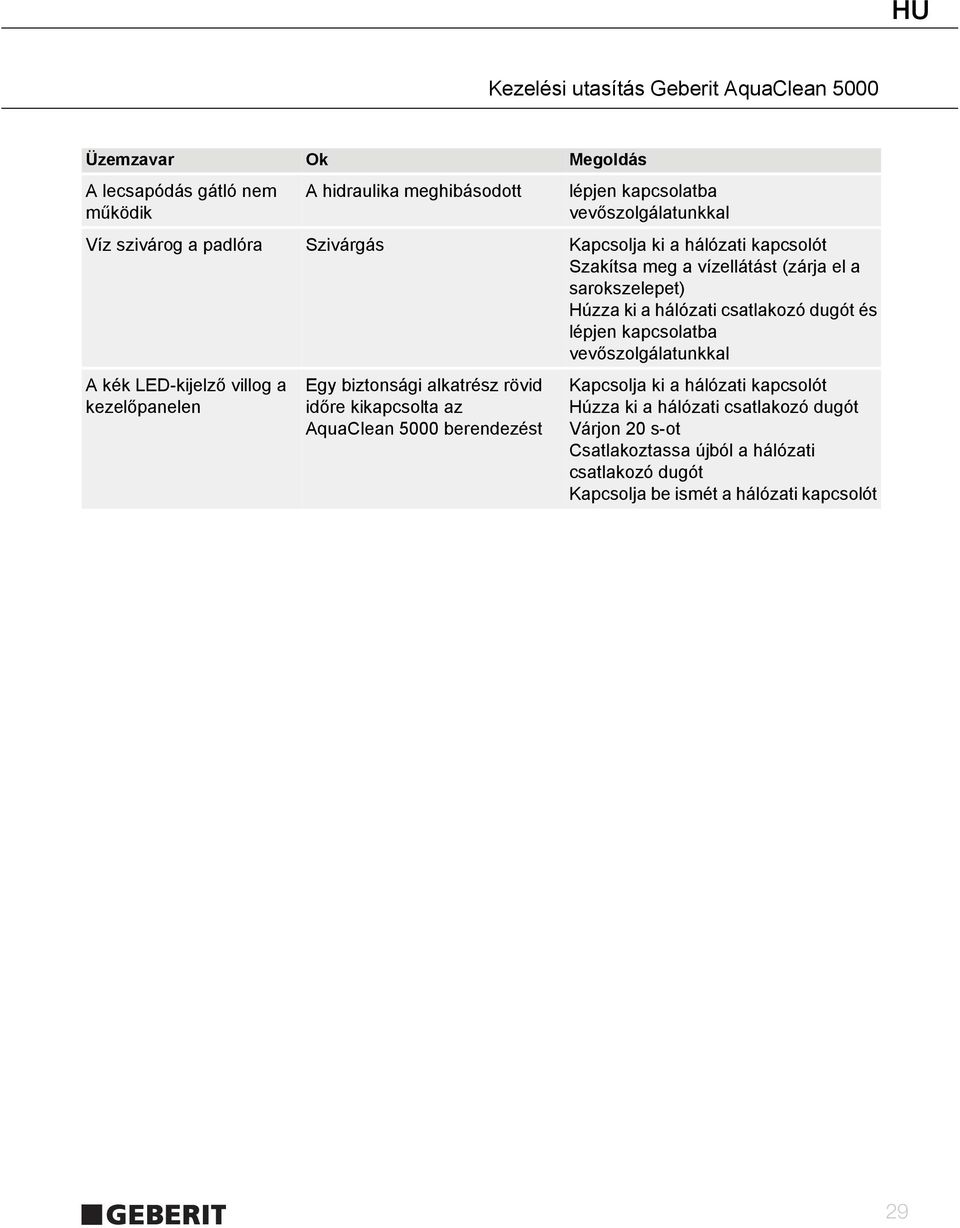

10 Üzemzavar Ok Megoldás A lecsapódás gátló nem működik A hidraulika meghibásodott lépjen kapcsolatba vevőszolgálatunkkal Víz szivárog a padlóra Szivárgás Kapcsolja ki a hálózati kapcsolót Szakítsa meg a vízellátást (zárja el a sarokszelepet) Húzza ki a hálózati csatlakozó dugót és lépjen kapcsolatba vevőszolgálatunkkal A kék LED-kijelző villog a kezelőpanelen Egy biztonsági alkatrész rövid időre kikapcsolta az AquaClean 5000 berendezést Kapcsolja ki a hálózati kapcsolót Húzza ki a hálózati csatlakozó dugót Várjon 20 s-ot Csatlakoztassa újból a hálózati csatlakozó dugót Kapcsolja be ismét a hálózati kapcsolót 29

11 Tisztítás és csere VIGYÁZAT A nem megfelelő tisztítószerek károsíthatják a termék felületét. A tisztításhoz ne használjon súroló hatású segédeszközöket, pl. karcoló szivacsokat, se maró hatású, klór-, oldószer- vagy savtartalmú tisztítószereket. Ne használjon gőztisztítót. A WC-ülőke és a fedél tisztítása Csupán néhány egyszerű tisztítási utasítást kell betartania ahhoz, hogy az AquaClean 5000 nap mint nap örömet szerezzen Önnek kényelmével és minőségével. 1 A WC-ülőkét és a fedelet puha, nedves kendővel tisztítsa 2 A WC-ülőkét és a fedelet puha törlőkendővel törölje szárazra 30

12 A zuhanyrózsa fúvóka tisztítása A zuhanyrózsa fúvóka elvízkövesedhet vagy a vízben levő idegen testektől eltömődhet. A tisztításhoz helyezze a zuhanyrózsa fúvókát néhány órára kereskedelmi forgalomban kapható vízkőtelenítő oldatba. 1 Emelje fel az ülőkét és a fedelet, nyomja meg a <zuhanysugár szabályozó +> és <zuhany> gombot A zuhanykar előjön a vízsugár beindulása nélkül 2 Egyik kezével rögzítse a zuhanykart, a másikkal pedig óvatosan húzza ki a fúvókát 3 A fúvókát tisztítsa meg a szennyeződésektől és a vízkőtől, illetve cserélje ki egy pótfúvókával 4 Helyezze vissza a megtisztított vagy az új fúvókát 5 Nyomja meg egyszerre a <zuhanysugár szabályozó +> és <zuhany> gombot A zuhanykar visszahúzódik a kiindulási helyzetbe 6 Ellenőrizze, hogy a zuhanykar teljesen visszahúzódott-e. Szükség esetén tolja hátra a zuhanykart, hogy a fúvóka egy szintbe kerüljön a burkolattal 31

13 Az aktív szénszűrő cseréje A hatékony szagelszívás érdekében az aktív szénszűrőt rendszeresen cserélni kell. Az aktív szénszűrő élettartama normál használat esetén fél év. 1 Vegye le a szűrőrekesz burkolatát Vegye ki és ártalmatlanítsa az aktív szénszűrőt 3 Helyezze be az új aktív szénszűrőt 4 Helyezze vissza a szűrőrekesz burkolatát

14 A távtartó gumialátét cseréje Ha a távtartó alátétek nem egyenletesen helyezkednek el a WC csészén, az AquaClean 5000 károsulhat. Emelje fel a WC-ülőkét és a fedelet és cserélje ki a távtartó gumialátétet Art CG.1 2 x 6 mm 2 x 8 mm 33

15 A WC-ülőke és a fedél felszerelése / leszerelése A tisztításhoz a WC-ülőke és a fedél leszerelhető. 1 Hajtsa fel az ülőkét és a fedelet, és tolja kifelé mindkét rögzítő csuklóspántot 2 Vegye le az ülőkét és a fedelet az AquaClean 5000 készülékről 3 Tisztítás után helyezze vissza a WC-ülőkét és a fedelet, ehhez tolja befelé mindkét rögzítő csuklóspántot 34

16 A bojler leürítése Ürítse le a bojlert, ha a készüléket hosszabb ideig nem használja. 1 Szakítsa meg a vízellátást (zárja el a sarokszelepet) 2 Húzza ki a hálózati csatlakozó dugót 3 A víz felfogásához helyezzen egy edényt az AquaClean 5000 alá 4 Oldja meg a ház alsó részén található bojlerleeresztő csavart egy érmével (1/4 fordulat, bajonettzár) 5 Ürítse le a bojlert. A víz a felfogóedénybe folyik 6 Helyezze vissza a bojlerleeresztő csavart és húzza meg (1/4 fordulat, bajonettzár) Az újbóli üzembe helyezéskor ellenőrizze a bojlerleeresztő csavar helyes fekvését. 7 Állítsa helyre a vízellátást (nyissa ki a sarokszelepet) Az újbóli üzembe helyezéskor az AquaClean 5000 bojlere automatikusan feltöltődik. 8 Csatlakoztassa a hálózati csatlakozó dugót 35

17 Környezeti szempontok Anyagösszetétel és ártalmatlanítás A termék megfelel a "Veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról" szóló 2002/95/EK EUirányelvben foglalt követelményeknek. Ennek értelmében nem tartalmaz környezetkárosító anyagokat, például ólmot, higanyt, kadmiumot és króm-oxidot. "Az elektromos és elektronikus berendezések hulladékairól" szóló 2002/96/EK EUirányelv (WEEE-irányelv) értelmében az elektromos eszközök gyártói kötelesek az elhasználódott berendezéseket visszavenni, és gondoskodni azok környezetkímélő ártalmatlanításáról. A Geberit AquaClean WC-re ez a szabvány nem vonatkozik. A Geberit viszont a környezetbarátiság úttörőjeként jó példával jár elöl, és valamennyi berendezésre vonatkozóan önként aláveti magát az irányelv követelményeinek. Cégünk szakszerű ártalmatlanítás, illetve újrahasznosítás céljából költségmentesen visszavesz valamennyi elhasznált berendezést. Ez az előírás valamennyi EU-tagállamra, valamint Svájcra és Norvégiára is vonatkozik. A visszavételi pontokról érdeklődjön az illetékes Geberit gyártói képviseletnél, vagy keresse fel az adott ország vonatkozó internetes oldalát. Az elhasznált elektromos eszközök elkülönített gyűjtése és újrahasznosítása hozzájárul a környezet védelméhez és az emberi egészség megőrzéséhez. 36

18 Garancia feltételek A következő garancia a szerződéses partner törvényes hiányosságokra vonatkozó garanciája mellett érvényes és nem érinti azt. A végfelhasználó által használt, a garancia papíron feltüntetett megfelelő gyártási számmal ellátott Geberit AquaClean zuhany WC-ért ( a termék ) a termék forgalmazásával megbízott Geberit képviselet ( Geberit ) vállal garanciát az alábbiak szerint: 1 A Geberit a végfelhasználónál történő termékbeszerelés dátumától számított 2 éven keresztül ( Garanciaidő") garanciát vállal a termék anyag- és gyártási hibáira. 2 Ezt a garanciát kizárólag abban az esetben igényelheti, amennyiben: a termék beszerelését és üzembe helyezését szakember vagy a Geberit által felhatalmazott vevőszolgálat végzi a termék meghibásodása nem annak szakszerűtlen beépítéséből vagy használatából, illetve hiányos ápolásából vagy karbantartásából ered a terméken nem végeznek változtatást, azaz nem távolítják el, nem cserélik ki egyetlen alkotóelemét sem, illetve nem szerelnek be további alkatrészeket a végfelhasználó a termékhez mellékelt garancia papírt a termékbeszerelés dátumától számítva 10 munkanapon belül hiánytalanul kitöltve visszaküldi a Geberit Kft.-nek. A garancia papír visszaküldésével a végfelhasználó egyúttal kijelenti, hogy tudomásul veszi az itt ismertetett garanciafeltételeket 3 Ha a termék anyag- vagy gyártási hibáiból eredő károsodása a garancia időn belül lép fel ( garanciális eset ), a Geberit saját vagy felhatalmazott vevőszolgálata útján jótáll a termékért annak költségmentes szervizével, illetve a hibás alkotóelemek költségmentes cseréjével. A végfelhasználó ezen túlmenő követeléseket a Geberit Kft. felé külön törvényi előírások esetét kivéve nem érvényesíthet. 4 A garancia idő lejártával a végfelhasználó valamennyi garanciális igénye érvényét veszti a terméknek azokkal az alkotóelemeivel kapcsolatban is, amelyeket a garancia idő alatt javítottak vagy cseréltek ki. 5 Ezen garanciafeltételeknek kizárólag a Geberit székhelye szerinti ország jogszabályaihoz kell igazodniuk. A Geberit kifejezetten elutasítja, hogy garanciafeltételeit a nemzetközi árukereskedelemre vonatkozó szerződésekről szóló ENSZ-megállapodásnak vesse alá. A szóban forgó garanciafeltételekből adódó peres ügyek kizárólag a Geberit székhelye szerinti bíróság hatáskörébe tartoznak. 37
