1 Geberit AquaClean 4000 PL HU Instrukcja obsługi Kezelési utasítás Návod na obsluhu Návod k obsluze Ръководство за експлоатация Indicaţii de utilizare Kullanım kılavuzu SK CZ BG RO TR

2 Személyre szabott kényelem Modern testápolás Egyszerű használat Felmerültek még Önben megválaszolatlan kérdések? Szívesen rendelkezésére állunk! Fontos tudnivalók Rendeltetésszerű használat Biztonsági előírások A berendezés módosításai Üzemeltetés Az AquaClean 4000 alkotóelemei Elemek és kijelzések Lecsapódás gátló Működtetés Zuhanyhasználat A vízsugár erősségének szabályozása A vízmelegítő fűtésének kikapcsolása A vízmelegítő fűtésének bekapcsolása Üzemzavar Karbantartás A zuhanyrózsa fúvóka tisztítása A szűrőkosár tisztítása / cseréje A zuhany WC ülőkéjének és fedelének tisztítása A vízmelegítő leürítése A kiegyenlítő puffer cseréje Az ülőke és a fedél felszerelése / leszerelése Műszaki adatok Környezeti szempontok Anyagösszetétel Ártalmatlanítás Garanciafeltételek

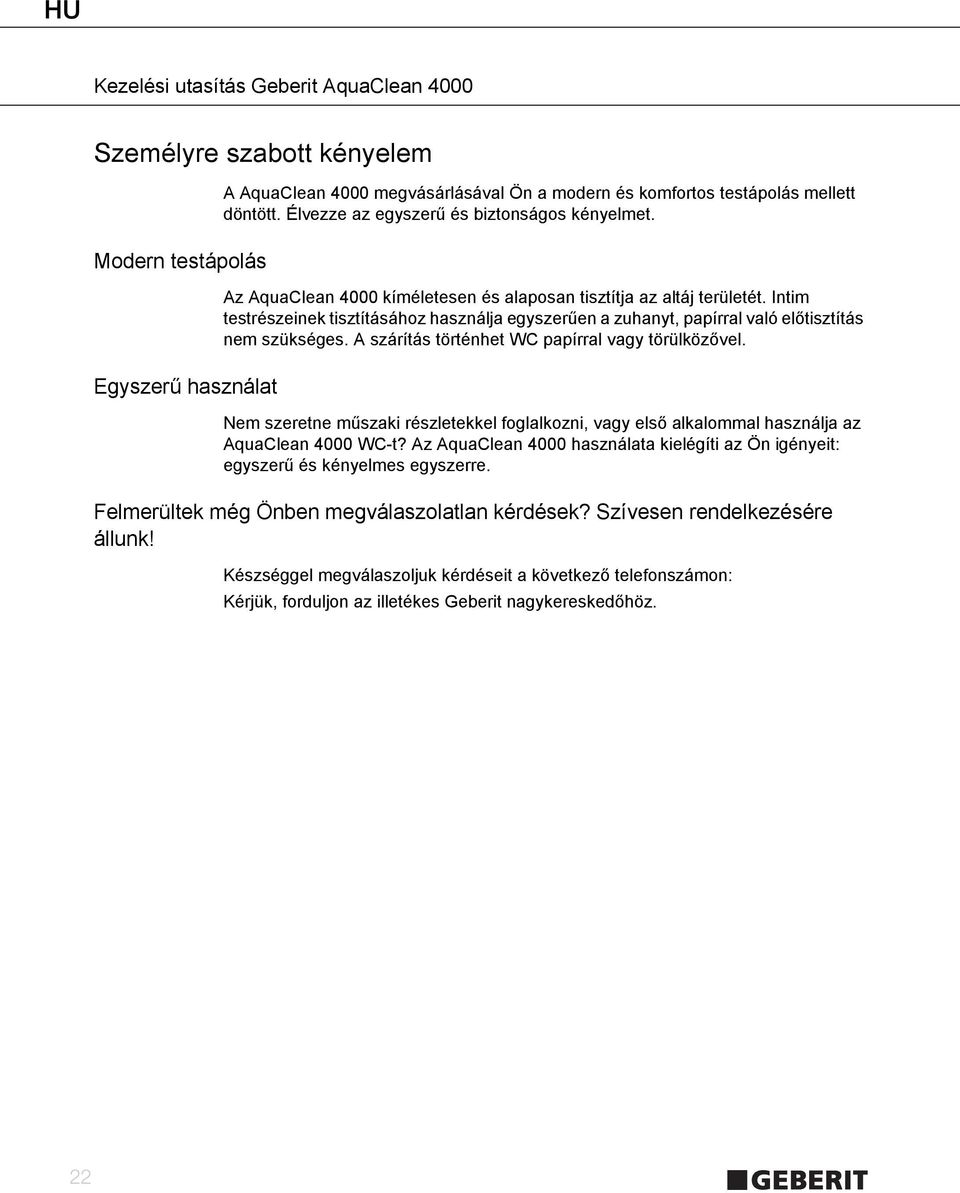

3 Személyre szabott kényelem Modern testápolás Egyszerű használat A AquaClean 4000 megvásárlásával Ön a modern és komfortos testápolás mellett döntött. Élvezze az egyszerű és biztonságos kényelmet. Az AquaClean 4000 kíméletesen és alaposan tisztítja az altáj területét. Intim testrészeinek tisztításához használja egyszerűen a zuhanyt, papírral való előtisztítás nem szükséges. A szárítás történhet WC papírral vagy törülközővel. Nem szeretne műszaki részletekkel foglalkozni, vagy első alkalommal használja az AquaClean 4000 WC-t? Az AquaClean 4000 használata kielégíti az Ön igényeit: egyszerű és kényelmes egyszerre. Felmerültek még Önben megválaszolatlan kérdések? Szívesen rendelkezésére állunk! Készséggel megválaszoljuk kérdéseit a következő telefonszámon: Kérjük, forduljon az illetékes Geberit nagykereskedőhöz. 22

4 Fontos tudnivalók Rendeltetésszerű használat Biztonsági előírások Az AquaClean 4000 rendeltetése az altáj tisztítása. A berendezés rendeltetését meghaladó, személyek sérülését és anyagi károkat okozó alkalmazásával a garancia és jótállási igények érvényüket vesztik. Az AquaClean 4000 WC-t korunk technikai szintjének megfelelően fejlesztették ki és gyártják, valamint az elismert európai szabványok szerint ellenőrizték és engedélyezték (SEV / KIWA / SVGW / CE). A megfelelőségi nyilatkozat megtekintése érdekében forduljon közvetlenül az illetéket Geberit nagykereskedőhöz. A berendezés módosításai Üzemeltetés Tilos a berendezés szerkezetén végzett mindennemű változtatás, valamint további elemek beszerelése A javításokat kizárólag szakemberek végezhetik Ha a hálózati kábel sérült, cseréltesse ki szakemberrel Azokat a személyeket, főként gyermekeket, akik nem járatosak az AquaClean használatában, tájékoztatni kell Az üzemeltető, illetve felhasználó számára kizárólag a használati utasításban meghatározott termékkezelés és -karbantartás engedélyezett A háztartásában élő gyermekeket világosítsa fel a zuhany WC szakszerű használatáról Akadályozza meg a zuhanyrózsa fúvóka szándékos vizelettel történő elszennyeződését, illetve eltömődését A berendezést ne használja vizeldeként! Ne lépjen rá, illetve ne álljon fel a berendezésre 23

5 Az AquaClean 4000 alkotóelemei Elemek és kijelzések Áttekintés 1 Vízcsatlakozás 1/2" - 3/8" csatlakozókönyökkel 2 Kezelőfelület 3 Típustábla a gyártási számmal (hátul) 4 Bojler leengedő csavar (alul) 5 Hálózati kábel dugvillával (hátul) 6 Zuhanykar 7 Ülőke és WC-fedél lecsapódás gátlóval Kezelőfelület 3 1 Zuhanygomb (beindítás / leállítás) 2 Szabályozó gombok (+ / -) 3 Vízmelegítő kapcsoló LED-kijelzővel 2 1 A LED-kijelző értelmezése LED-kijelző Beállítás Kéken világít Vízmelegítő fűtése BE Nem világít Vízmelegítő fűtése KI Pirosan villog Üzemzavar jelzés (lásd a "Üzemzavar" fejezetet a 28 oldalon) 24

6 Lecsapódás gátló Az AquaClean 4000 lecsapódás gátlóval van ellátva. Ez megakadályozza azt, hogy az ülőke / fedél erőteljesen csapódjon a WC-csészére és gondoskodik az ülőke, illetve a fedél zajmentes és lassú leengedéséről. Az ülőke automatikus leengedése A fedél automatikus leengedése 25

7 Működtetés A WC öblítése az AquaClean 4000 WC-től függetlenül működik. Az öblítés az öblítőtartályon található öblítőgombbal történik. A AquaClean 4000 bármikor használható normál WC-ként. Zuhanyhasználat A zuhanyrózsa fúvóka tisztítására minden egyes zuhanyhasználat előtt és után automatikusan sor kerül. 1 Emelje fel a fedelet, és üljön a WC ülőkéjére 2 Nyomja meg a <zuhany> gombot A zuhanykar előbújik, és megindul a vízsugár 3 A zuhany 20 másodperc elteltével automatikusan leáll A zuhanykar visszahúzódik. Idő előtti leállításhoz nyomja meg ismét a <zuhany> gombot Eredmény Az AquaClean 4000 ismét üzemkész. A vízsugár erősségének szabályozása A berendezés a használat után elmenti a vízsugár erősséget (memóriafunkció). Állítsa be a zuhanysugár erősségét a <szabályzó gombbal> ("+" erősebb, "-" gyengébb) 26 Eredmény A zuhany vízsugár intenzívebb / gyengébb.

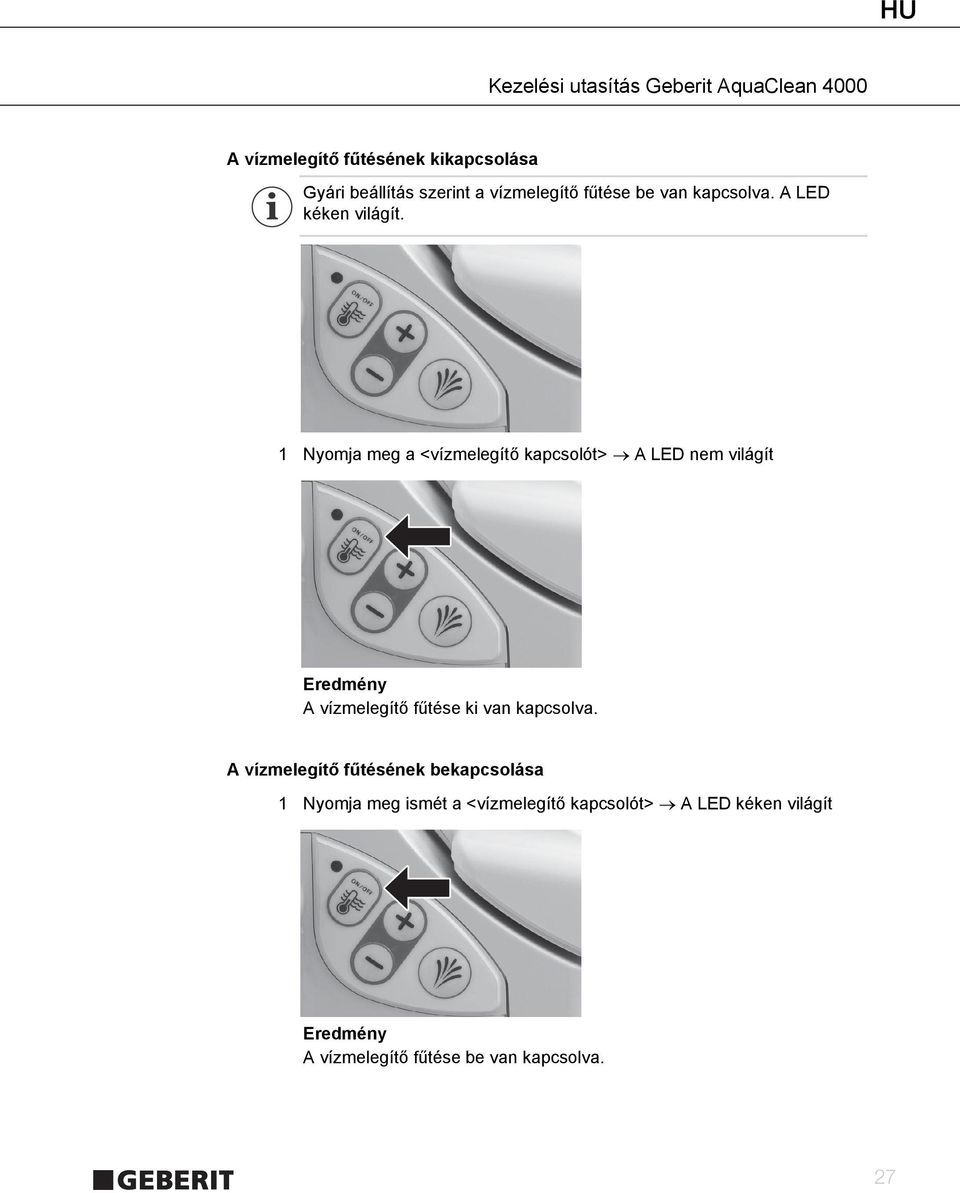

8 A vízmelegítő fűtésének kikapcsolása Gyári beállítás szerint a vízmelegítő fűtése be van kapcsolva. A LED kéken világít. 1 Nyomja meg a <vízmelegítő kapcsolót> A LED nem világít Eredmény A vízmelegítő fűtése ki van kapcsolva. A vízmelegítő fűtésének bekapcsolása 1 Nyomja meg ismét a <vízmelegítő kapcsolót> A LED kéken világít Eredmény A vízmelegítő fűtése be van kapcsolva. 27

9 Üzemzavar Üzemzavar Ok Megoldás A berendezés nem működik A LED-kijelző porosan villog (1-szer minden 2. másodpercben), a zuhanyvíz hideg A hálózati dugó nincs csatlakoztatva A biztosíték hibás Az üvegbiztosíték hibás A dugaszoló aljzat hibás A vízmelegítő fűtése nincs bekapcsolva Csatlakoztassa a hálózati csatlakozó dugót az elektromos hálózatra Ellenőrizze a főbiztosítékot / hibaáram védőkapcsolót az elosztószekrényben Húzza ki a hálózati csatlakozó dugót és vegye fel a kapcsolatot a vevőszolgálattal Javíttassa meg a dugaszoló aljzatot villamossági szakemberrel Kapcsolja be a vízmelegítő fűtését a <bojlervezérlő> gombbal A LED kéken világít A LED-kijelző pirosan villog (2-szer minden 2. másodpercben), nincs víz A LED-kijelző pirosan villog (3- szor minden 2. másodpercben), a zuhanykar nem bújik elő A sarokszelep zárva van A szűrőkosár eltömődött / elvízkövesedett A zuhanykar nyílás blokkolva van Nyissa ki a sarokszelepet Tisztítsa meg/cserélje ki a szűrőkosarat (lásd a "A szűrőkosár tisztítása / cseréje" fejezetet a 32 oldalon) Ellenőrizze a zuhanykar nyílást Lépjen kapcsolatba vevőszolgálatunkkal 28

10 Üzemzavar Ok Megoldás A zuhany vízsugár túlságosan gyenge A vízsugár erőssége túl alacsonyra van állítva Növelje a vízsugár erősségét a <zuhanysugár-szabályozó> gombbal Víz folyik a biztonsági túlfolyóból bal oldalon a zuhanykar mellett A zuhany WC lecsapódás gátlója nem működik A zuhanyrózsa fúvóka eltömődött / elvízkövesedett A szűrőkosár eltömődött / elvízkövesedett A csillapítón levő bütykök letörtek Tisztítsa meg / cserélje ki a zuhanyrózsa fúvókát (lásd a "A zuhanyrózsa fúvóka tisztítása" fejezetet a 30 oldalon) Tisztítsa meg / cserélje ki a szűrőkosarat (lásd a "A szűrőkosár tisztítása / cseréje" fejezetet a 32 oldalon) Húzza ki a hálózati csatlakozó dugót és vegye fel a kapcsolatot a vevőszolgálattal Lépjen kapcsolatba vevőszolgálatunkkal Ha az AquaClean 4000 még mindig nem működik, lépjen kapcsolatba vevőszolgálatunkkal. 29

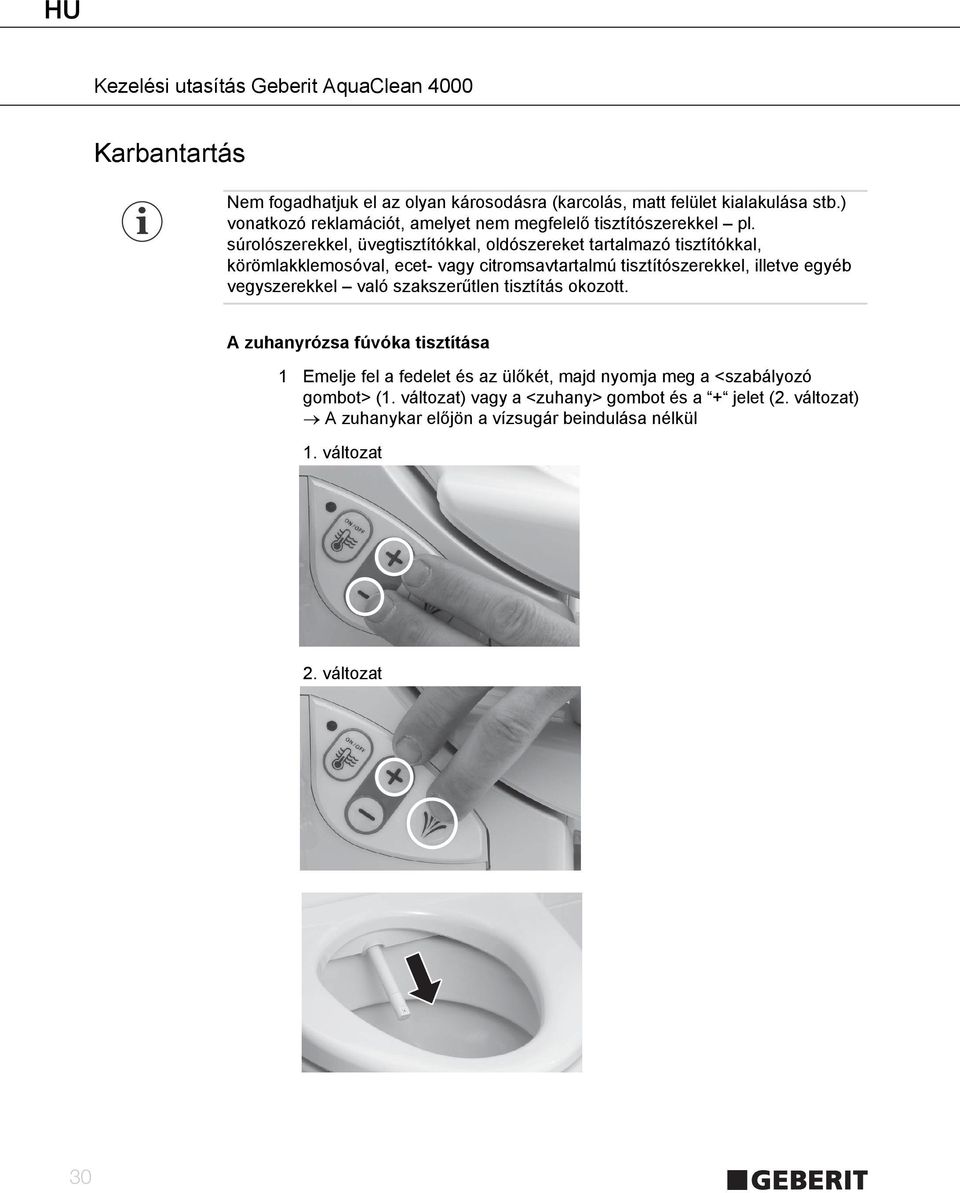

11 Karbantartás Nem fogadhatjuk el az olyan károsodásra (karcolás, matt felület kialakulása stb.) vonatkozó reklamációt, amelyet nem megfelelő tisztítószerekkel pl. súrolószerekkel, üvegtisztítókkal, oldószereket tartalmazó tisztítókkal, körömlakklemosóval, ecet- vagy citromsavtartalmú tisztítószerekkel, illetve egyéb vegyszerekkel való szakszerűtlen tisztítás okozott. A zuhanyrózsa fúvóka tisztítása 1 Emelje fel a fedelet és az ülőkét, majd nyomja meg a <szabályozó gombot> (1. változat) vagy a <zuhany> gombot és a + jelet (2. változat) A zuhanykar előjön a vízsugár beindulása nélkül 1. változat 2. változat 30

12 2 Egyik kezével rögzítse a zuhanykart és húzza ki a zuhanyrózsa fúvókát 3 Tisztítsa meg a zuhanyrózsa fúvókát és a zuhanykar nyílását 4 Helyezze vissza a zuhanyrózsa fúvókát a zuhanykarra 5 Nyomja meg a <szabályozó gombokat> (1. változat) vagy a <zuhany> gombot és + jelet (2. változat) A zuhanykar visszahúzódik kiindulóhelyzetébe Eredmény A zuhanyrózsa fúvóka tiszta. 31

13 A szűrőkosár tisztítása / cseréje 1 Zárja el a vízvezeték sarokszelepét 2 Vegye le a csatlakozókönyököt és távolítsa el a szűrőkosarat 3 Tisztítsa meg vagy cserélje ki a szűrőkosarat 4 Rögzítse a csatlakozókönyököt és nyissa meg a vízvezeték sarokszelepét Eredmény A szűrőkosár tisztítása / cseréje befejeződött. A zuhany WC ülőkéjének és fedelének tisztítása VIGYÁZAT A nem megfelelő tisztítószerek károsíthatják a termék felületét Ne használjon sem klór- vagy savtartalmú, sem pedig súroló vagy maró hatású tisztítószereket Kizárólag vizet vagy lágy tisztítószert (pl. kéziszappant) használjon 1 A WC ülőkéjét / fedelét puha, nedves kendővel tisztítsa 2 Az ülőkét / fedelet puha törlőkendővel törölje szárazra 32

14 A vízmelegítő leürítése 1 Zárja el a vízvezeték sarokszelepét 2 Húzza ki a hálózati csatlakozó dugót 3 Lazítsa meg a vízmelegítő leengedő csavarját a rászerelt alkatrészen A víz lefolyik a WC csészében 4 Húzza meg ismét a vízmelegítő leengedő csavarját a rászerelt alkatrészen 5 Csatlakoztassa a hálózati csatlakozó dugót 33

15 A kiegyenlítő puffer cseréje Ha a kiegyenlítő pufferek nem egyenletesen helyezkednek el a WC csészén, az AquaClean 4000 károsulhat. Emelje fel a fedelet / ülőkét és cserélje ki a kiegyenlítő puffert Art x 3 mm 2 x 7 mm A A 34

16 Az ülőke és a fedél felszerelése / leszerelése 1 Emelje fel a fedelet és fordítsa felfele a biztosítókapcsot 2 Húzza a fedelet a jobb oldalon felfele (1) és tolja ki a tartóból (2) Húzza kifele a csillapítópecket (1) és fordítsa előre a bal oldalt (2) Húzza ki jobbra a teljes ülőkét (1) és távolítsa el (2)

17 5 Tolja be az ülőkét a csillapítópecekkel (1) együtt jobb oldalról és fordítsa el balra (2) Fordítsa el a csillapítópecket és pattintsa be 7 Tolja a fedelet balról a csillapítópecekre (1) és a jobb oldalon nyomra rá a csillapítópecekre (2) Fordítsa lefele a biztosítókapcsot és zárja a fedelet 36

18 Műszaki adatok Névleges feszültség 230 V AC Hálózati frekvencia Hz Teljesítményfelvétel készenléti állapotban 0,9 / 5,8 (vízmelegítéssel) W Teljesítményfelvétel 800 W A hálózati kábel hossza 2 m Védelmi osztály I Védelemtípus IP x4 Hálózati nyomástartomány 0,5-10 bar Átfolyási vízmennyiség 0,9-1,6 l/min Bojlerűrtartalom 0,9 l Vízhőmérséklet gyári beállítása 37 C Súly 4,1 kg A WC ülőke / WC fedél max. terhelése 150 kg Környezeti szempontok Anyagösszetétel Ártalmatlanítás A termék megfelel a "Veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról" szóló 2002/95/EK EUirányelvben foglalt követelményeknek. Ennek értelmében nem tartalmaz környezetkárosító anyagokat, például ólmot, higanyt, kadmiumot és króm-oxidot. "Az elektromos és elektronikus berendezések hulladékairól" szóló 2002/96/EK EUirányelv (WEEE-irányelv) értelmében az elektromos eszközök gyártói kötelesek az elhasználódott berendezéseket visszavenni, és gondoskodni azok környezetkímélő ártalmatlanításáról. A Geberit AquaClean WC-re ez a szabvány nem vonatkozik. A Geberit viszont a környezetbarátiság úttörőjeként jó példával jár elöl, és valamennyi berendezésre vonatkozóan önként aláveti magát az irányelv követelményeinek. Cégünk szakszerű ártalmatlanítás, illetve újrahasznosítás céljából költségmentesen visszavesz valamennyi elhasznált berendezést. Ez az előírás valamennyi EU-tagállamra, valamint Svájcra és Norvégiára is vonatkozik. A visszavételi pontokról érdeklődjön az illetékes Geberit gyártói képviseletnél, vagy keresse fel az adott ország vonatkozó internetes oldalát. Az elhasznált elektromos eszközök elkülönített gyűjtése és újrahasznosítása hozzájárul a környezet védelméhez és az emberi egészség megőrzéséhez. 37

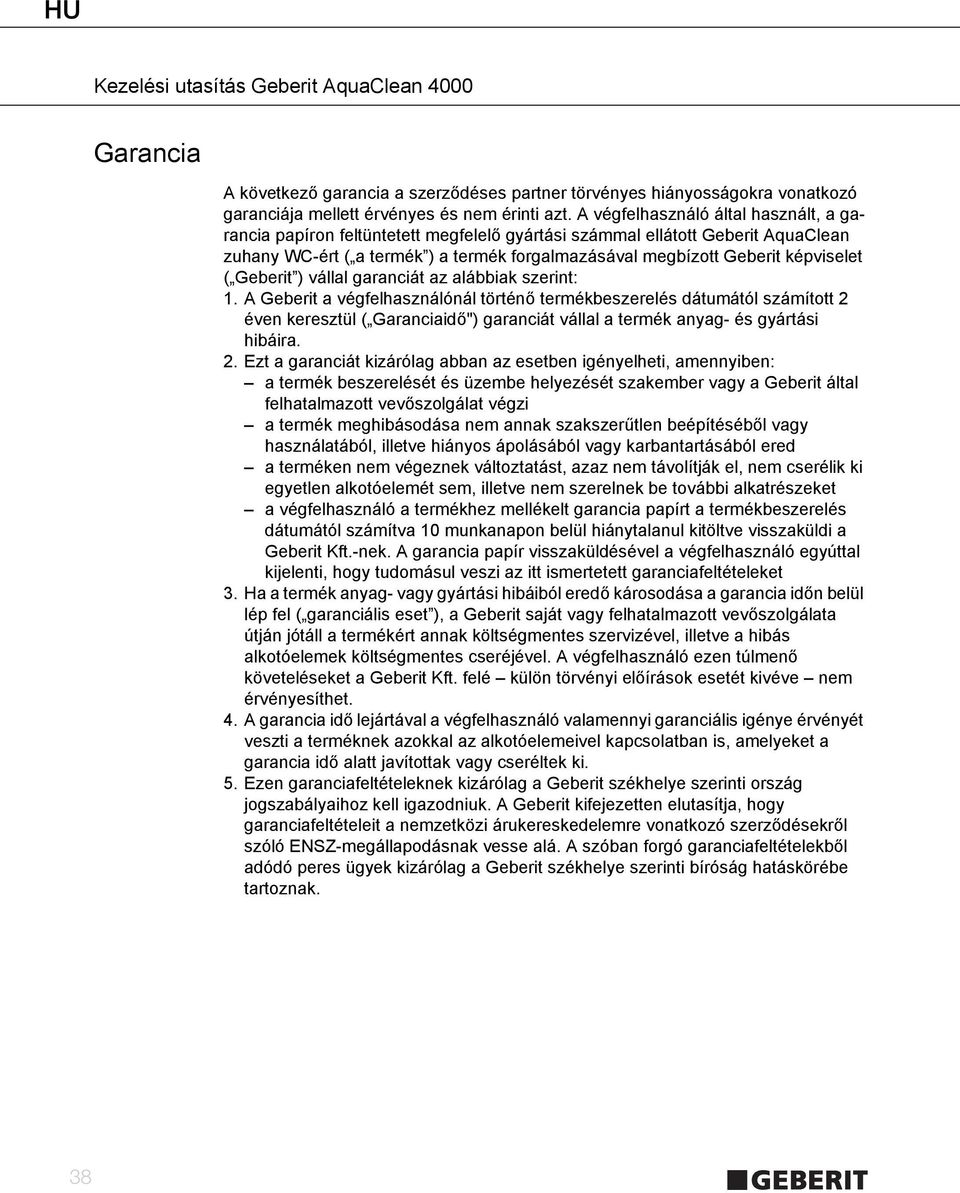

19 Garancia A következő garancia a szerződéses partner törvényes hiányosságokra vonatkozó garanciája mellett érvényes és nem érinti azt. A végfelhasználó által használt, a garancia papíron feltüntetett megfelelő gyártási számmal ellátott Geberit AquaClean zuhany WC-ért ( a termék ) a termék forgalmazásával megbízott Geberit képviselet ( Geberit ) vállal garanciát az alábbiak szerint: 1. A Geberit a végfelhasználónál történő termékbeszerelés dátumától számított 2 éven keresztül ( Garanciaidő") garanciát vállal a termék anyag- és gyártási hibáira. 2. Ezt a garanciát kizárólag abban az esetben igényelheti, amennyiben: a termék beszerelését és üzembe helyezését szakember vagy a Geberit által felhatalmazott vevőszolgálat végzi a termék meghibásodása nem annak szakszerűtlen beépítéséből vagy használatából, illetve hiányos ápolásából vagy karbantartásából ered a terméken nem végeznek változtatást, azaz nem távolítják el, nem cserélik ki egyetlen alkotóelemét sem, illetve nem szerelnek be további alkatrészeket a végfelhasználó a termékhez mellékelt garancia papírt a termékbeszerelés dátumától számítva 10 munkanapon belül hiánytalanul kitöltve visszaküldi a Geberit Kft.-nek. A garancia papír visszaküldésével a végfelhasználó egyúttal kijelenti, hogy tudomásul veszi az itt ismertetett garanciafeltételeket 3. Ha a termék anyag- vagy gyártási hibáiból eredő károsodása a garancia időn belül lép fel ( garanciális eset ), a Geberit saját vagy felhatalmazott vevőszolgálata útján jótáll a termékért annak költségmentes szervizével, illetve a hibás alkotóelemek költségmentes cseréjével. A végfelhasználó ezen túlmenő követeléseket a Geberit Kft. felé külön törvényi előírások esetét kivéve nem érvényesíthet. 4. A garancia idő lejártával a végfelhasználó valamennyi garanciális igénye érvényét veszti a terméknek azokkal az alkotóelemeivel kapcsolatban is, amelyeket a garancia idő alatt javítottak vagy cseréltek ki. 5. Ezen garanciafeltételeknek kizárólag a Geberit székhelye szerinti ország jogszabályaihoz kell igazodniuk. A Geberit kifejezetten elutasítja, hogy garanciafeltételeit a nemzetközi árukereskedelemre vonatkozó szerződésekről szóló ENSZ-megállapodásnak vesse alá. A szóban forgó garanciafeltételekből adódó peres ügyek kizárólag a Geberit székhelye szerinti bíróság hatáskörébe tartoznak. 38
