1 Energetikusok az iparban Lontay Zoltán irodavezető GEA EGI Energiagazdálkodási Zrt. MET fiatal mérnökök május 24.

2 Az energia az ipari szektorban Sajátságos értelmezés: hőenergia, villamos energia, hidegenergia, vizek, ipari gázok, sűrített levegő. Az energia az, amivel az energetikus foglalkozik.

3 Az energetikus a vállalati hierarchiában Kis vállalat, kis energiaköltség: energia felelős, aki egyéb dolgokkal is foglalkozik. Nagyobb vállalat, nagyobb energiaköltség: energetikus a műszaki ügyekre, beszerző az energiavásárlásra. Igazi nagyvállalat: energia osztály vagy főosztály, a beszerzéseket az energia részleg adatszolgáltatása alapján a beszerző részleg végzi. A figyelem az energia iránt arányos az energiaköltségek súlyával.

4 Termelés, vásárlás Elosztás Felhasználás

5 Vállalat Áram 6 kv Áram 20 kv Gáz Távhő Energia osztály Áram 0,4 kv Gőz 12 bar 90/70 C víz Ivóvíz Recirk. hűtővíz +5 C hűtővíz -15 C glikol Végfelhasználók Víz(ek) O2 / N2 Sűrített levegő

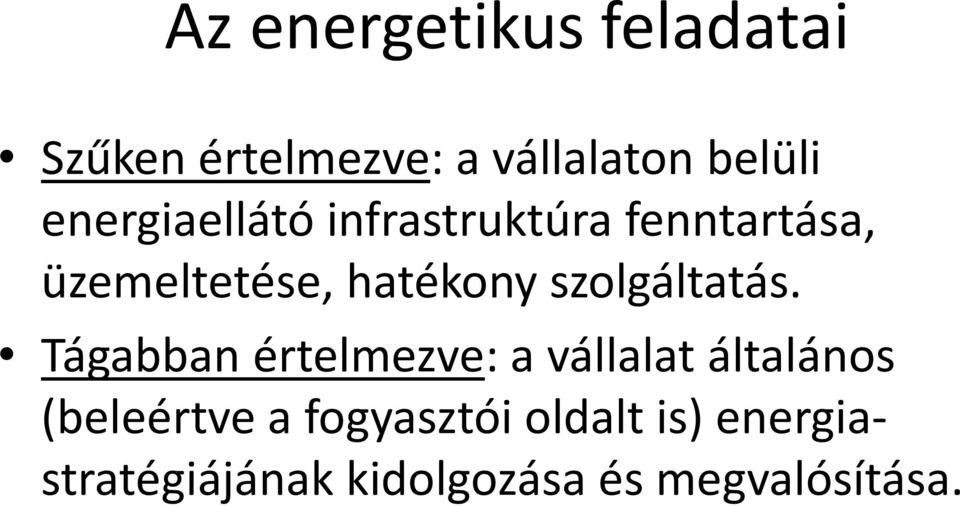

6 Az energetikus feladatai Szűken értelmezve: a vállalaton belüli energiaellátó infrastruktúra fenntartása, üzemeltetése, hatékony szolgáltatás. Tágabban értelmezve: a vállalat általános (beleértve a fogyasztói oldalt is) energiastratégiájának kidolgozása és megvalósítása.

7 Általános, minden energiára kiterjedő témák Gazdaságosság. Megbízhatóság. Kényszereknek, korlátoknak (környezetvédelmi, CO2, infrastruktúra, telephelyi stb.) való megfelelés. A költségek allokálása a tényleges felhasználók felé, ezzel a felhasználók ösztönzése a takarékosságra.

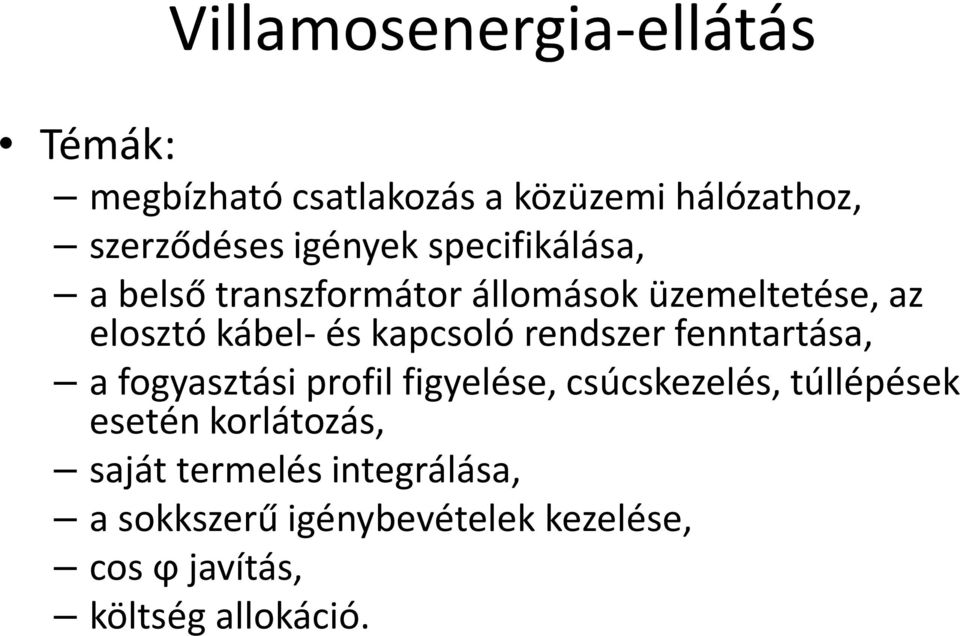

8 Villamosenergia-ellátás Témák: megbízható csatlakozás a közüzemi hálózathoz, szerződéses igények specifikálása, a belső transzformátor állomások üzemeltetése, az elosztó kábel- és kapcsoló rendszer fenntartása, a fogyasztási profil figyelése, csúcskezelés, túllépések esetén korlátozás, saját termelés integrálása, a sokkszerű igénybevételek kezelése, cos ϕjavítás, költség allokáció.

9 Iparvállalat negyedórás mérései az év 12 hónapjára

10 Hőenergia-ellátás Miért szeretik az iparban a gőzt? Mi a gőz előnye és hátránya? Mi a forró-vagy melegvízelőnye? Hol célszerű a gőzt meleg- vagy forróvízzel helyettesíteni? Még milyen hőhordozókat használnak az iparban?

11 Hőenergia források Vásárolt hő gőz vagy forróvíz formájában. Saját kazánház (gőz, forróvíz vagy termoolaj). Közvetlen tüzelőanyag-felhasználás (gáz, szén, koksz stb.). Saját kapcsolt energiatermelő mű. Saját hőhasznosító.

12

13

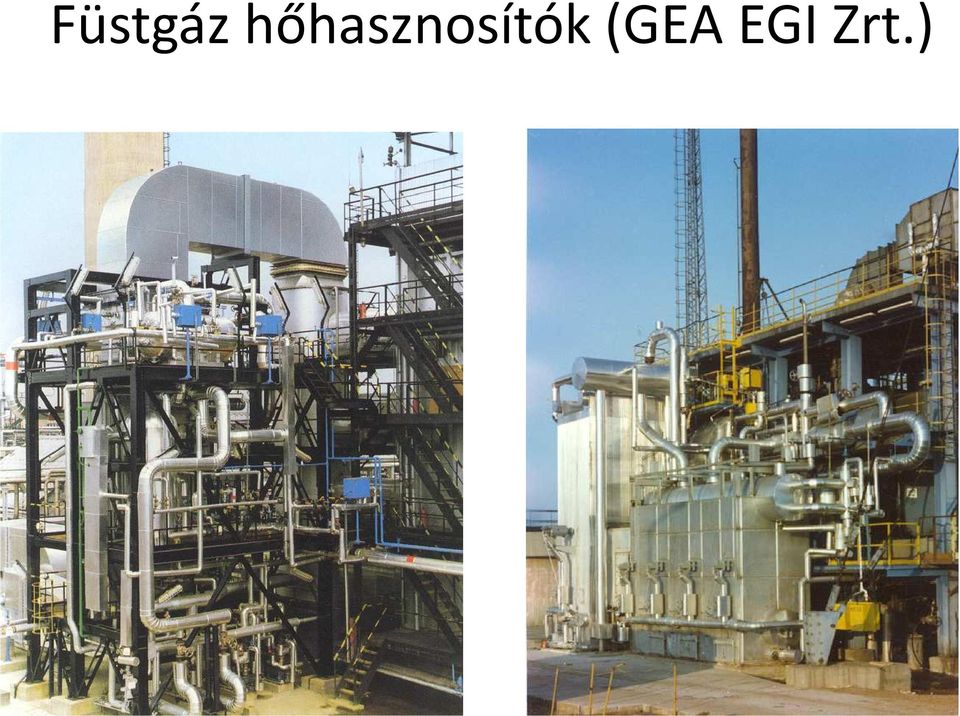

14 Füstgáz hőhasznosítók (GEAEGI Zrt.)

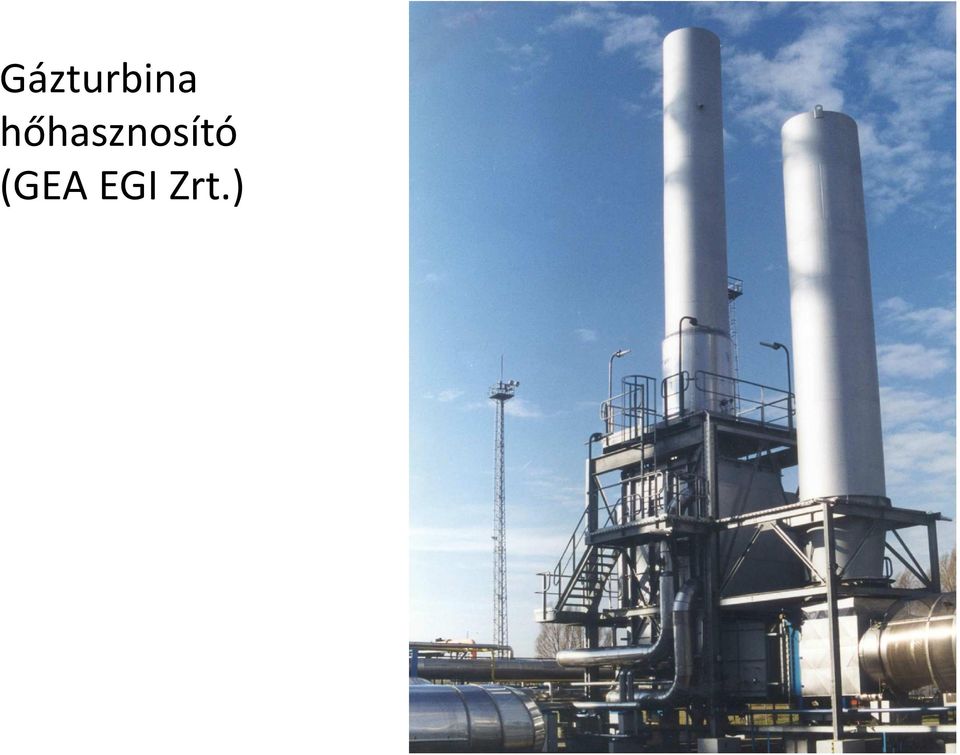

15 Gázturbina hőhasznosító (GEA EGI Zrt.)

16 Füstcsöves üvegipari hőhasznosító kazán beemelése (GEA EGI Zrt.)

17 Termoolaj blokk (GEA EGI Zrt.)

18 Napraforgó maghéj tüzelésű erőmű (GEA EGI Zrt.)

19 Füstgáz hőhasznosítók Témák: mire használjuk a visszanyert hőt, a füstgáz szennyezett lehet, a hőhasznosító nem zavarhatja a fő technológia üzemét, tisztítás, utólagos elhelyezés, a hőhasznosítás kötelező lehet a füstgáztisztító előtt.

20 Egyéb hőhasznosítók Meleg fluidumok hőtartalmának kihasználása a technológia más pontjaiban rendszer integráció. Épületgépészeti felhasználás. Hőhasznosítás hőszivattyúval. Korlátok?

21 Kazánházi témák biztonságtechnika (nyomástartó berendezés és robbanásveszélyes tüzelőanyag), állapot-fenntartás, hatékony üzemeltetés, pl. gazdaságos terhelésszabályozás, égők beszabályozása, üresjáratok elkerülése. emissziók figyelése, korlátozása, vízellátás.

22 Kondenz gazdálkodás Cél: a felhasználóknál keletkező kondenz anyagának és hőtartalmának hasznosítása. A kondenz elszennyeződhet és a gyűjtő rendszer elkorrodálhat. Sarjúgőz képződés és hasznosítás. Mi a sarjúgőz? Gyűjtési elvek: gravitációs gyűjtés tartályba, majd szivattyúzás, nyomás alatti kondenzmozgatás, pumpáló edények. Kondenz kezelés.

23

24 Kapcsolt energiatermelés Elvileg a hatékony energiagazdálkodás zászlóshajója. Mégis a kapcsolt energiatermelők várják a támogatásokat. Problémák: Magyarországon (most) olcsó a villany és drága a gáz, ha a KETmű elviszi az alapterhelést, nehezebb villanyt venni kedvező feltételekkel, a KET berendezés kieshet, kicsi a kapacitás értéke, merev kapcsolat a hő- és áramtermelés között.

25 Baromfifeldolgozó Hőforrás Kéménybe G 100 C 70 C

26 Hőfogyasztók Baromfifeldolgozó Kopasztókádak 42 C 100 C 70 C 60 C Hidegvíz

27

28

29 Veszélyeshulladékégető kis gőzturbinája

30 A saját termelő mű és a hálózat Szigetüzem Belső felhasználók Kapcsoló berendezés Hálózat Saját termelő berendezés

31 Csak vásárolt energia kiváltása Belső felhasználók Kapcsoló berendezés Hálózat Saját termelő berendezés

32 Oda-vissza áramló energia Belső felhasználók Kapcsoló berendezés Hálózat Saját termelő berendezés

33 Termelés értékesítésre Kapcsoló berendezés Hálózat Saját fogyasztás Tartalék betáp

34 Ipari gőzturbina-beépítés sémája (GEA EGI Zrt.) +26,00 LK +20,00 15 bar (t) 260 C KT M GTT +7,00 GT G PC HCS LC VL LT

35 Telepítési példák (GEAEGI Zrt.) 6 MW-os gázturbina forróvizes hőhasznosító

36 Telepítési példák 6 MW-os gázturbina ipari célú gőzös hőhasznosító

37 Telepítési példák 3x6 MW-os gázturbina póttüzeléssel -ipari gőzszolgáltatás

38 Hőelosztóhálózatok Cél a hő gazdaságos és biztonságos eljuttatása a fogyasztókhoz. Témák: a vezetékek állapota, a szigetelések állapota, sugaras vagy hurkolt kialakítás, üzemszervezés, leállások, a hálózatok elszennyeződése.

39

40

41

42

43

44 Hűtés, hidegenergia szolgáltatás Mivel lehet hűteni?

45 Átfolyó (elpárolgó) vízzel. Recirkulációs hűtővízzel. Mesterségesen hűtött vízzel. Mélyhűtő közeggel: etilénglikol, metanol-víz keverék, ammónia vagy más hűtőközeg. Levegővel. Technológiai közeggel.

46 Hidegenergia források Nedves (esetleg száraz) hűtőtorony. Kompresszoros hűtőgép: kompresszor, kondenzátor, elpárologtató, dugattyús és csavarkompresszoros gépek. Abszorpciós hűtőgép. Adszorpciós hűtőgép.

47 Témák Központi vagy megosztott hidegenergia termelés. Hatékonyság, COP, IPLV(Integrated Part Load Value). Terhelésszabályozás. Rendelkezésre állás. A hűtőgép hűtése. Környezetvédelem, egyes freonok kizárása. Biztonságtechnika.

48 Nedves hűtőtorony (GEA EGI Zrt.)

49 Technológiai hűtő a gáziparban (GEA EGI Zrt.)

50 Életszerű (biztonságtechnikai) probléma: mélyhűtési célú metanol-víz keverék hűtése ammóniás hűtőgépházban Ammónia oldali biztonságtechnika: tűz- és robbanásveszély, toxikus hatás, szivárgás, lefúvás, kifolyás. Metanol-oldali biztonságtechnika: zárt kör, de nyitott üzemű tartályok, tűz- és robbanásveszély, toxikus hatás, el kell számolni a metanollal, mint jövedéki termékkel stb.

51 Energiamérések (költség-allokáció) Jól lehet mérni a villamos energiát és a forróvizet. Gőzt csak túlhevítve lehet pontosan mérni. Egyes hidegenergia-hordozók mérése nagy kihívás. Mérés, adatgyűjtés, kiértékelés. A mérési többletköltséget kell összevetni a várható megtakarítással.

52 Energiahatékonyság-javítás Hol érdemesebb az energiahatékonyságot javítani, a szolgáltatás vagy a felhasználás területén?

53 Az energialánc P = P végső / (η 1. η 2.η 3.η 4.η 5 ) Bánya Prim. feldolg. Erőmű Elosztás Végfelhaszn. Szolgáltatás Fogyasztás

54 További kapcsolódó témák Jobb energiahatékonyság létesítésnél, utólagos beavatkozással, üzemeltetéssel.
