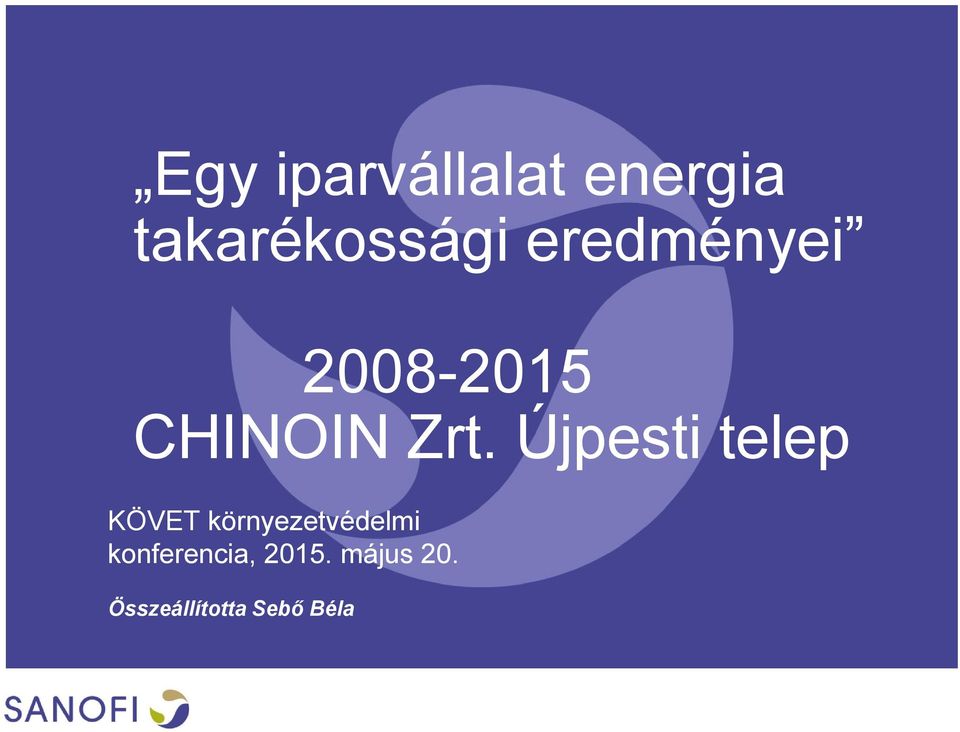

1 Egy iparvállalat energia takarékossági eredményei CHINOIN Zrt. Újpesti telep KÖVET környezetvédelmi konferencia, május 20. Összeállította Sebő Béla

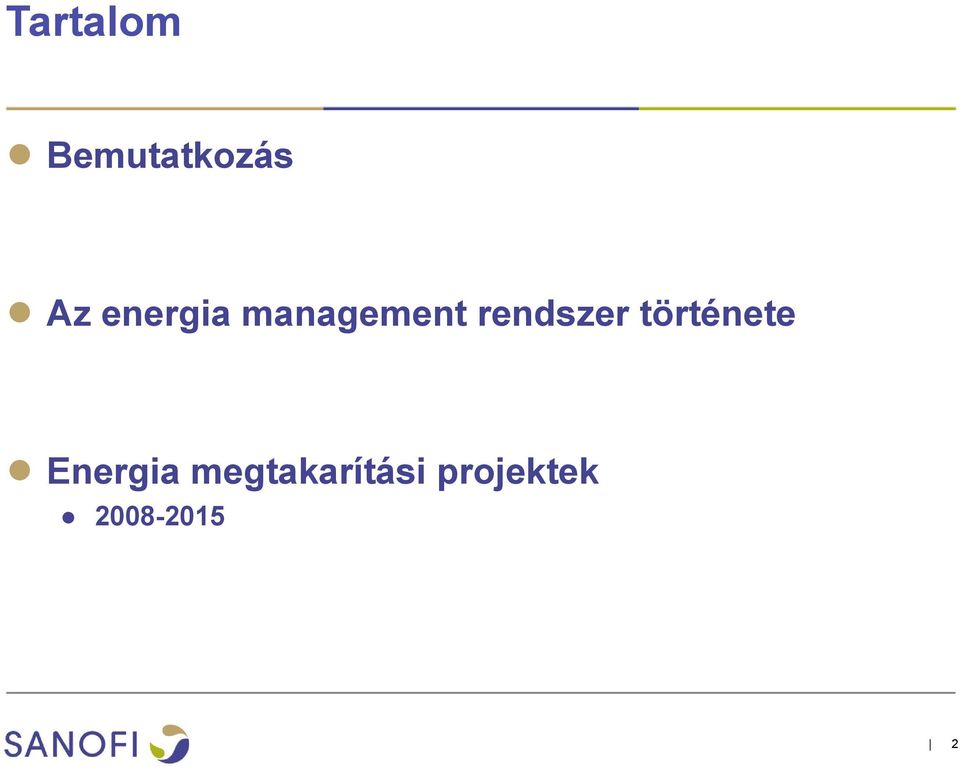

2 Tartalom Bemutatkozás Az energia management rendszer története Energia megtakarítási projektek

Újpesti telep (859 alkalmazott) Veresegyházi telep (356 alkalmazott)

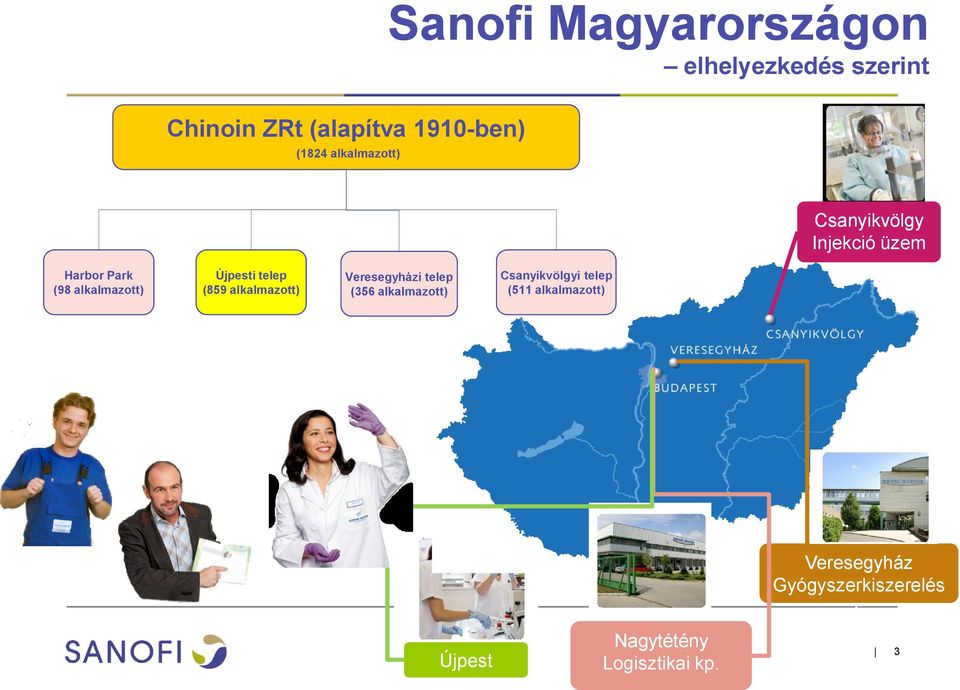

3 Chinoin ZRt (alapítva 1910-ben) (1824 alkalmazott) Sanofi Magyarországon elhelyezkedés szerint Csanyikvölgy Injekció üzem Harbor Park (98 alkalmazott) Újpesti telep (859 alkalmazott) Veresegyházi telep (356 alkalmazott) Csanyikvölgyi telep (511 alkalmazott) Újpest Nagytétény Logisztikai kp. Veresegyház Gyógyszerkiszerelés s 3

Főbb energiahordozók, hálózatok Primer energiahordozók, hálózatok Villamosenergia (10 kv,3 betáp,9 trafo): ~ 23 GWh/év Gőz (3,5 bar, 7,1 bar, 24 bar): ~ 70 eto/év Városi víz (6 betáp, 1,5-6 bar):

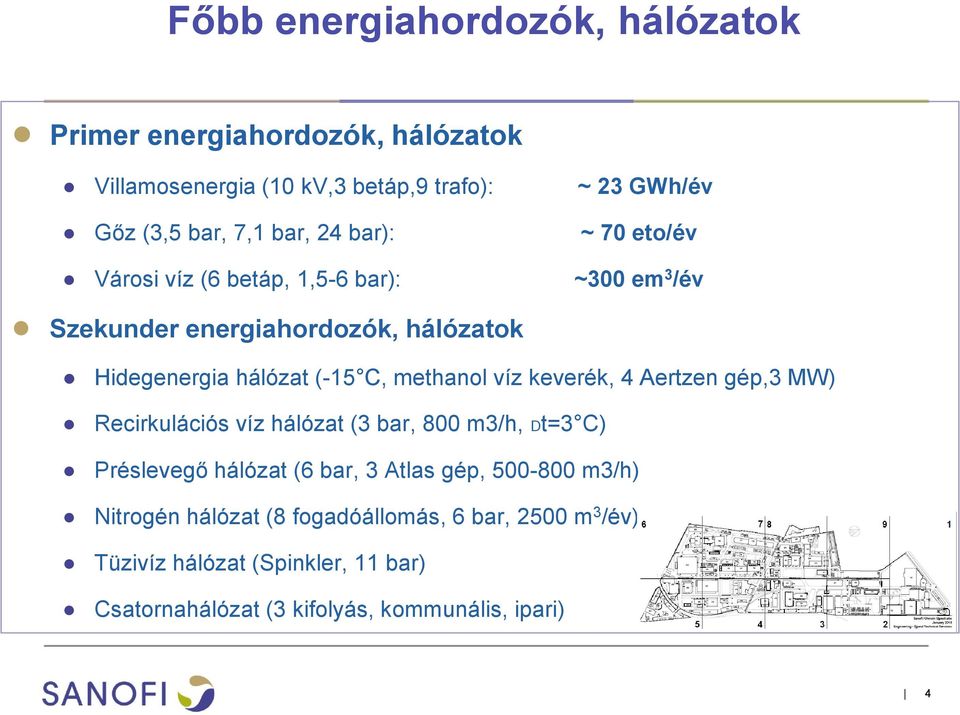

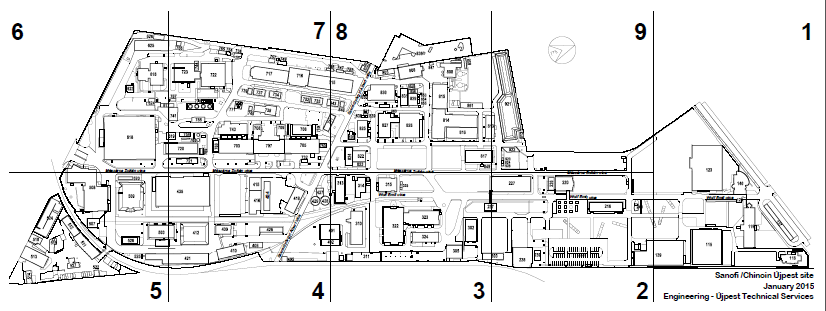

4 Főbb energiahordozók, hálózatok Primer energiahordozók, hálózatok Villamosenergia (10 kv,3 betáp,9 trafo): ~ 23 GWh/év Gőz (3,5 bar, 7,1 bar, 24 bar): ~ 70 eto/év Városi víz (6 betáp, 1,5-6 bar): ~300 em 3 /év Szekunder energiahordozók, hálózatok Hidegenergia hálózat (-15 C, methanol víz keverék, 4 Aertzen gép,3 MW) Recirkulációs víz hálózat (3 bar, 800 m3/h, Dt=3 C) Préslevegő hálózat (6 bar, 3 Atlas gép, m3/h) Nitrogén hálózat (8 fogadóállomás, 6 bar, 2500 m 3 /év) Tüzivíz hálózat (Spinkler, 11 bar) Csatornahálózat (3 kifolyás, kommunális, ipari) 4

methanol víz keverék, 4 Aertzen gép,3 MW) Recirkulációs víz hálózat (3 bar, 800 m3/h, Dt=3 C) Préslevegő hálózat (6 bar, 3 Atlas gép,

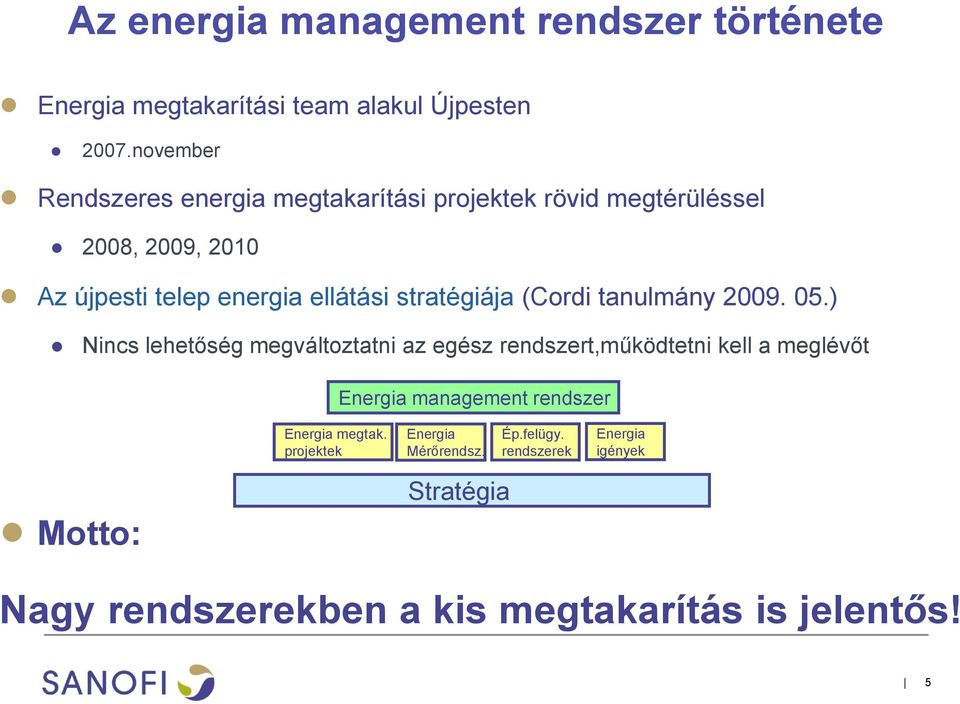

5 Az energia management rendszer története Energia megtakarítási team alakul Újpesten 2007.november Rendszeres energia megtakarítási projektek rövid megtérüléssel 2008, 2009, 2010 Az újpesti telep energia ellátási stratégiája (Cordi tanulmány ) Nincs lehetőség megváltoztatni az egész rendszert,működtetni kell a meglévőt Energia management rendszer Energia megtak. projektek Energia Mérőrendsz. Ép.felügy. rendszerek Energia igények Motto: Stratégia Nagy rendszerekben a kis megtakarítás is jelentős! 5

6 Energia megtakarítási projektek Frekvencia váltók telepítése a hűtőkompresszorokra, mint legnagyobb teljesítményű felhasználókra OLYMP +5 o C Marlotherm rendszer módosítás a helyi kompresszor leállítása a központi hidegenergia ellátó rendszerbe integrálása methanol-marlotherm hőcserélő 6

+5 o C Marlotherm rendszer módosítás a helyi kompresszor leállítása a

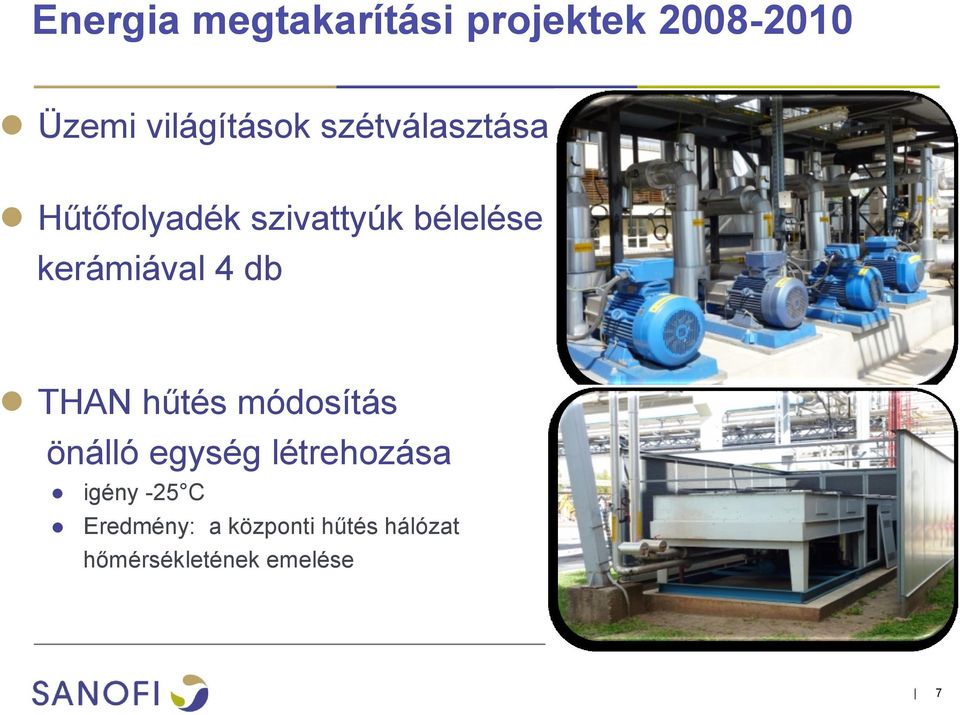

7 Energia megtakarítási projektek Üzemi világítások szétválasztása Hűtőfolyadék szivattyúk bélelése kerámiával 4 db THAN hűtés módosítás önálló egység létrehozása igény -25 C Eredmény: a központi hűtés hálózat hőmérsékletének emelése 7

kerámiával 4 db THAN hűtés módosítás önálló egység

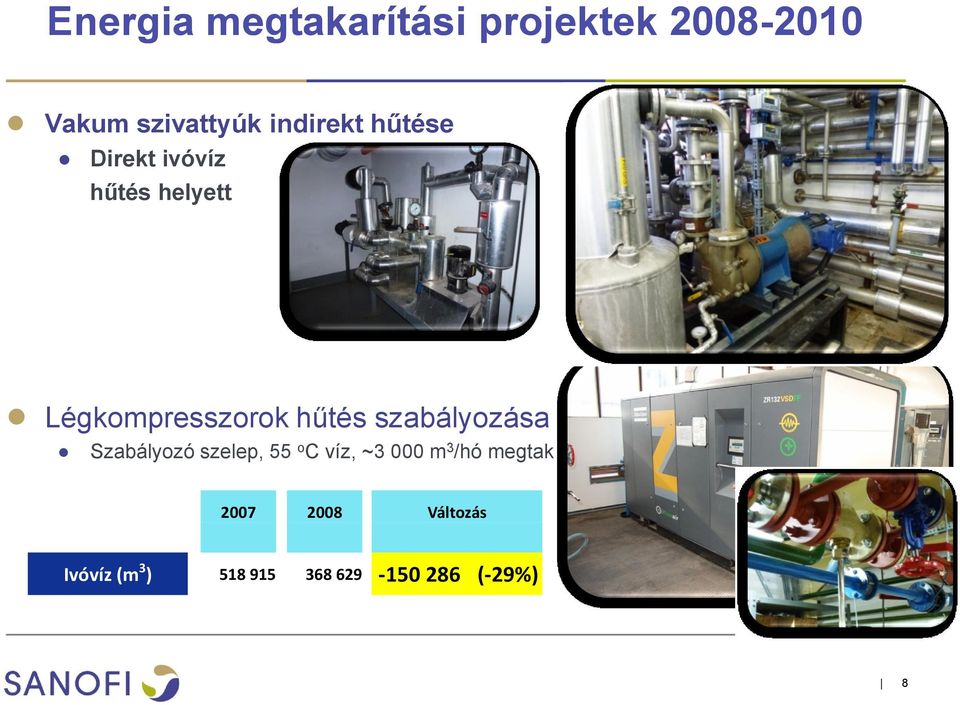

8 Energia megtakarítási projektek Vakum szivattyúk indirekt hűtése Direkt ivóvíz hűtés helyett Légkompresszorok hűtés szabályozása Szabályozó szelep, 55 o C víz, ~3 000 m 3 /hó megtak Változás Ivóvíz (m 3 ) (-29%) 8

hűtés szabályozása Szabályozó szelep, 55 o C víz, ~3 000 m 3 /hó

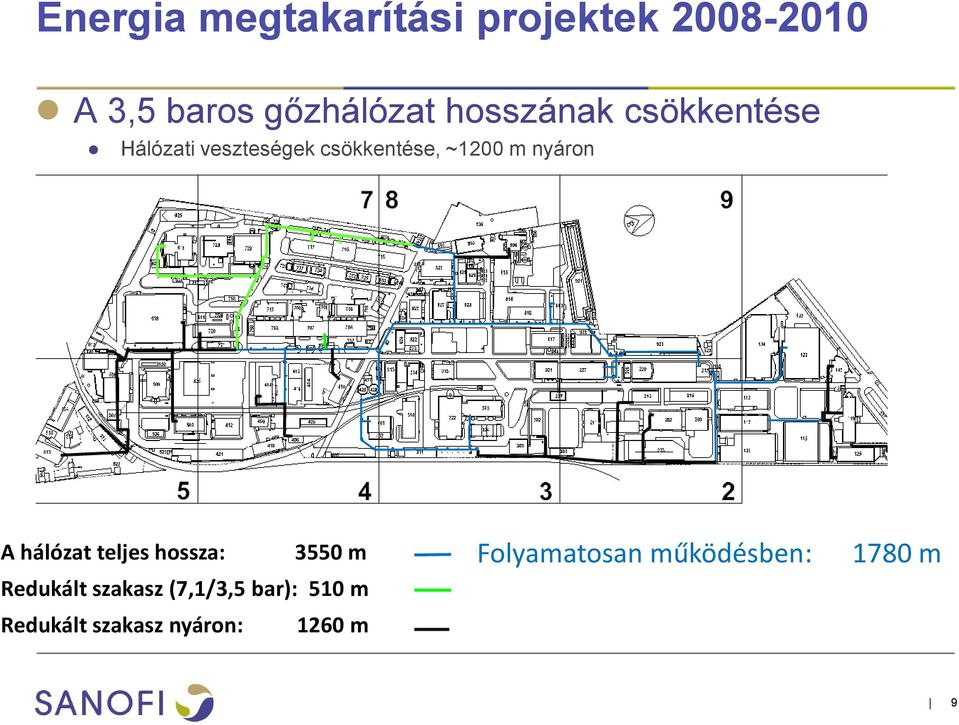

9 Energia megtakarítási projektek A 3,5 baros gőzhálózat hosszának csökkentése Hálózati veszteségek csökkentése, ~1200 m nyáron A hálózat teljes hossza: 3550 m Redukált szakasz (7,1/3,5 bar): 510 m Redukált szakasz nyáron: 1260 m Folyamatosan működésben: 1780 m 9

nyáron A hálózat teljes hossza: 3550 m Redukált szakasz (7,1/3,5

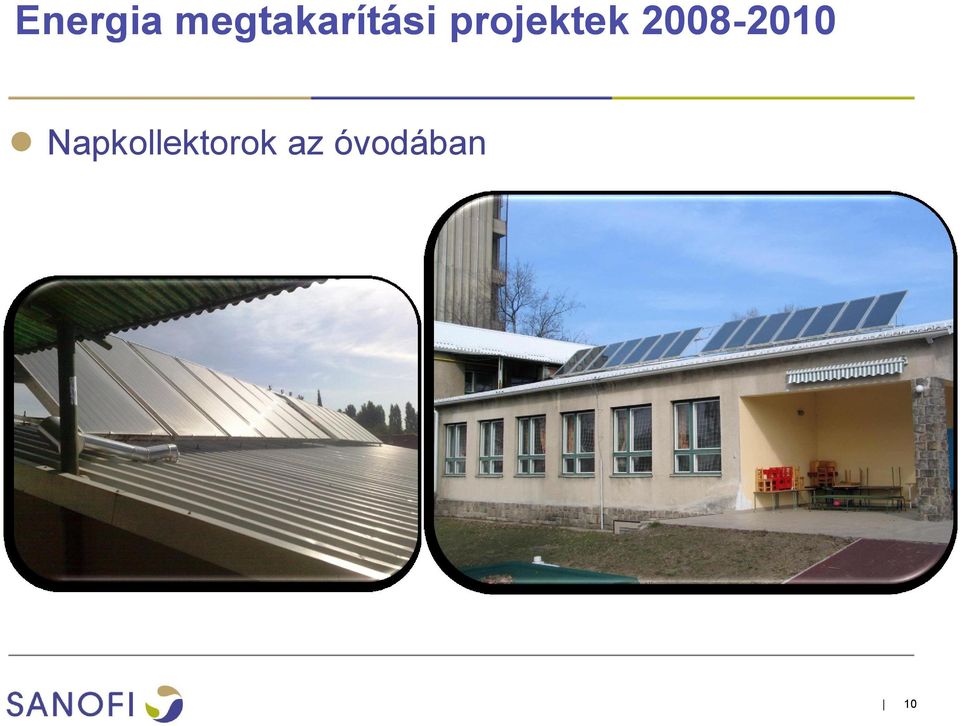

10 Energia megtakarítási projektek Napkollektorok az óvodában 10

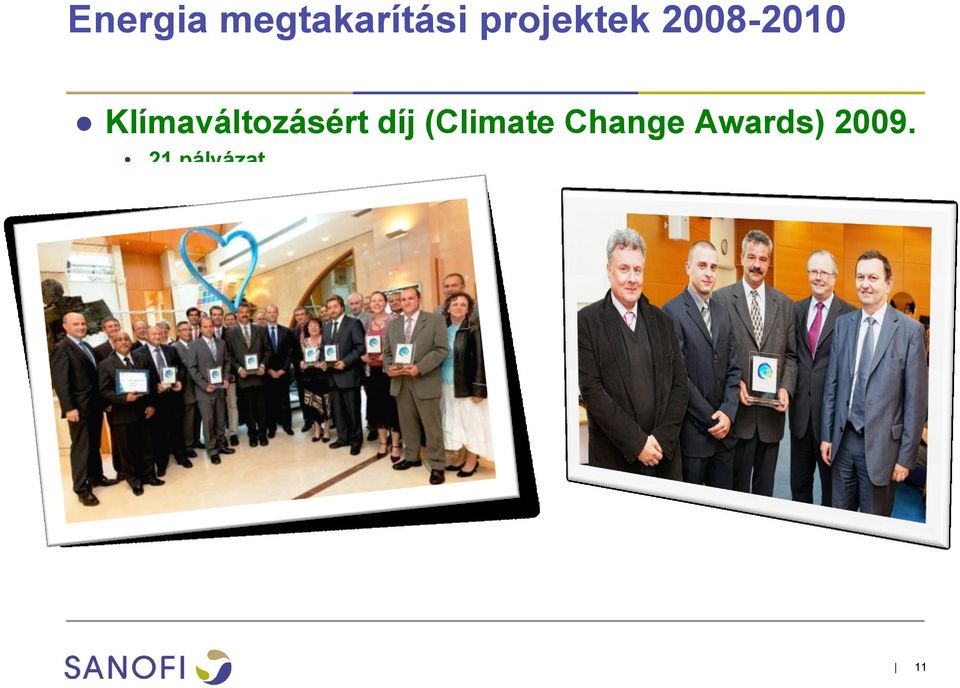

11 Energia megtakarítási projektek Klímaváltozásért díj (Climate Change Awards) pályázat 11

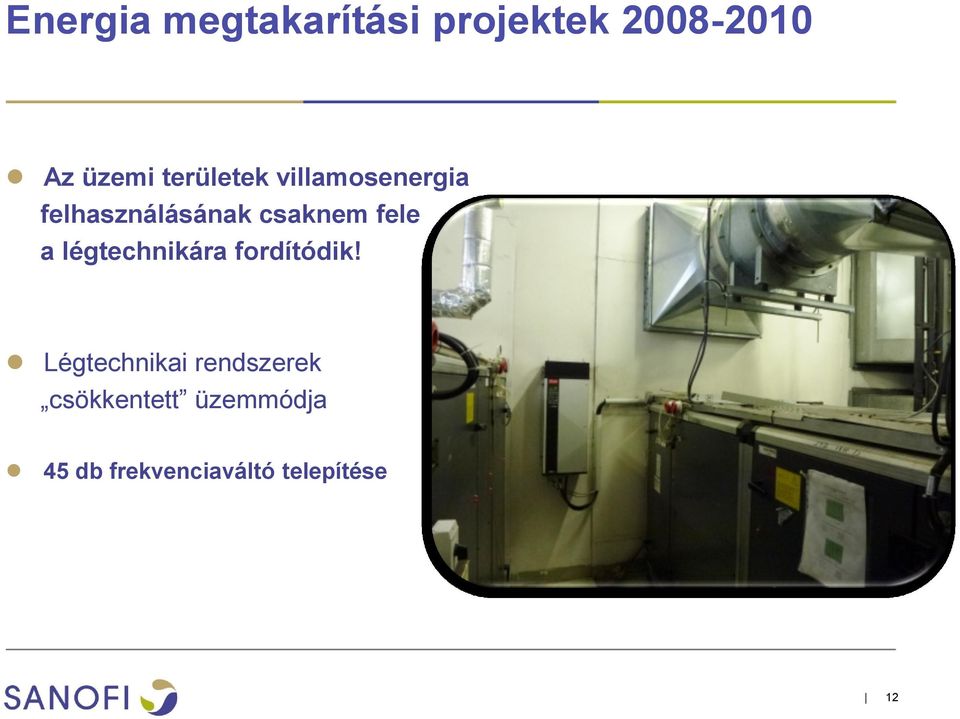

12 Energia megtakarítási projektek Az üzemi területek villamosenergia felhasználásának csaknem fele a légtechnikára fordítódik! Légtechnikai rendszerek csökkentett üzemmódja 45 db frekvenciaváltó telepítése 12

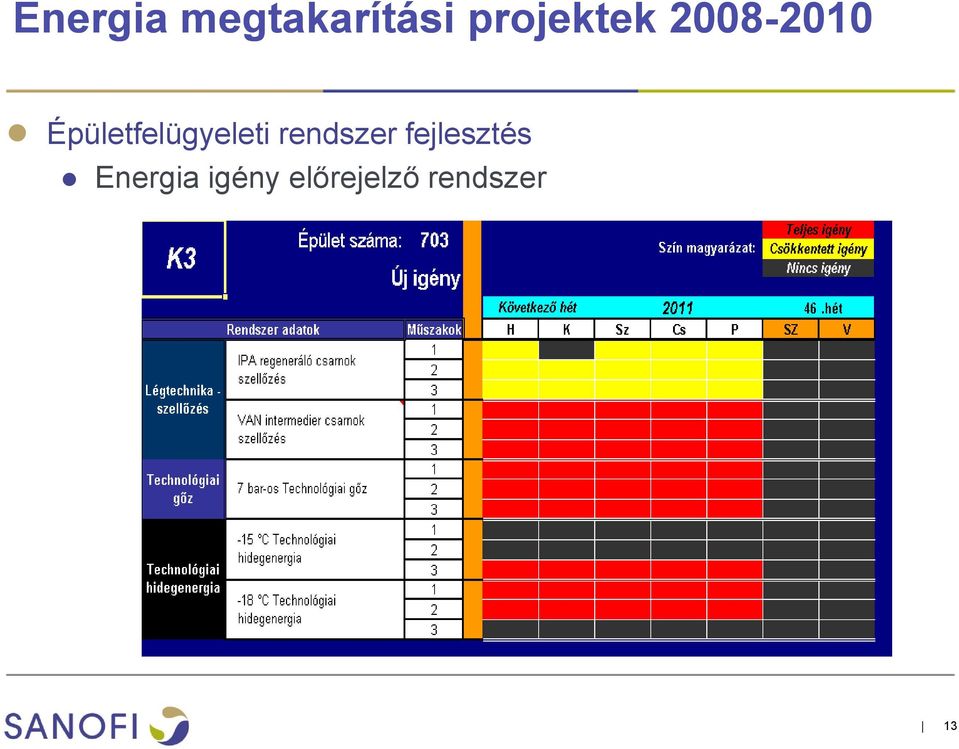

13 Energia megtakarítási projektek Épületfelügyeleti rendszer fejlesztés Energia igény előrejelző rendszer 13

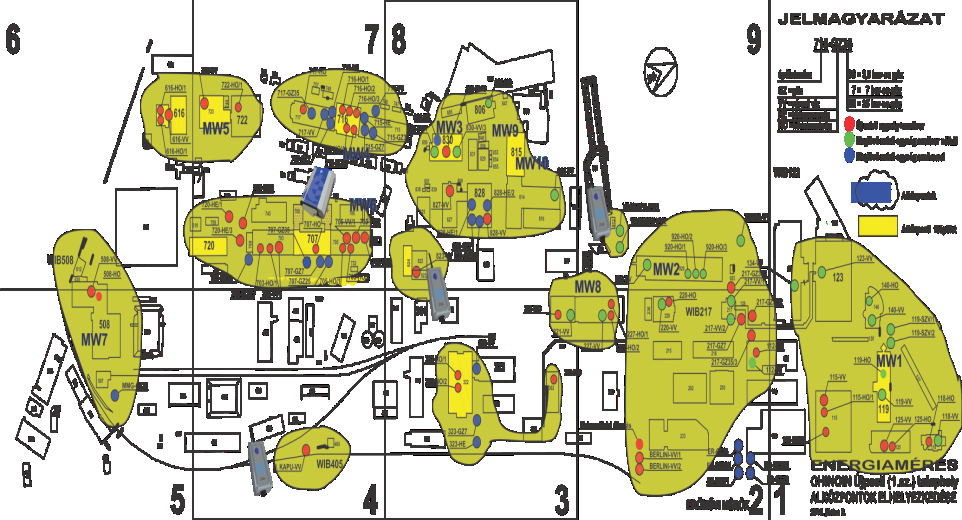

14 Energia megtakarítási projekt 2011 Energia mérőrendszer fejlesztése az egész telepen Beruházási költség 120 k Első adatok tól 14

15 Energia megtakarítási projekt 2011 Vészvilágítás projekt Az égők csak vész esetén világítanak, nem állandóan (25 W/db, 599 db, megtakarítás:131 MWh/year) 15

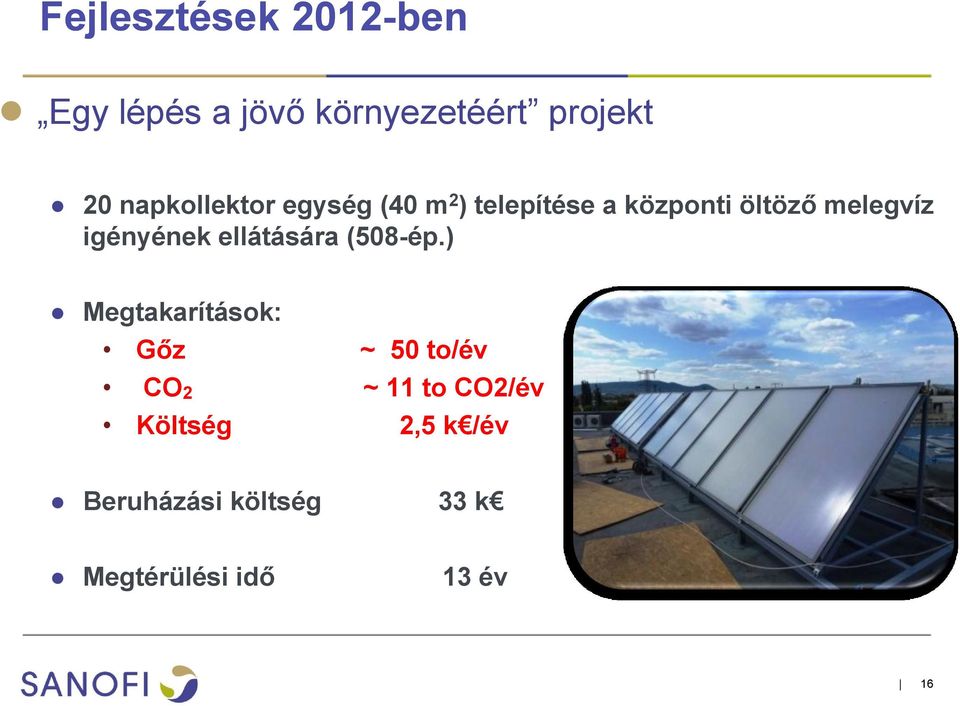

16 Fejlesztések 2012-ben Egy lépés a jövő környezetéért projekt 20 napkollektor egység (40 m 2 ) telepítése a központi öltöző melegvíz igényének ellátására (508-ép.) Megtakarítások: Gőz CO 2 Költség ~ 50 to/év ~ 11 to CO2/év 2,5 k /év Beruházási költség 33 k Megtérülési idő 13 év 16

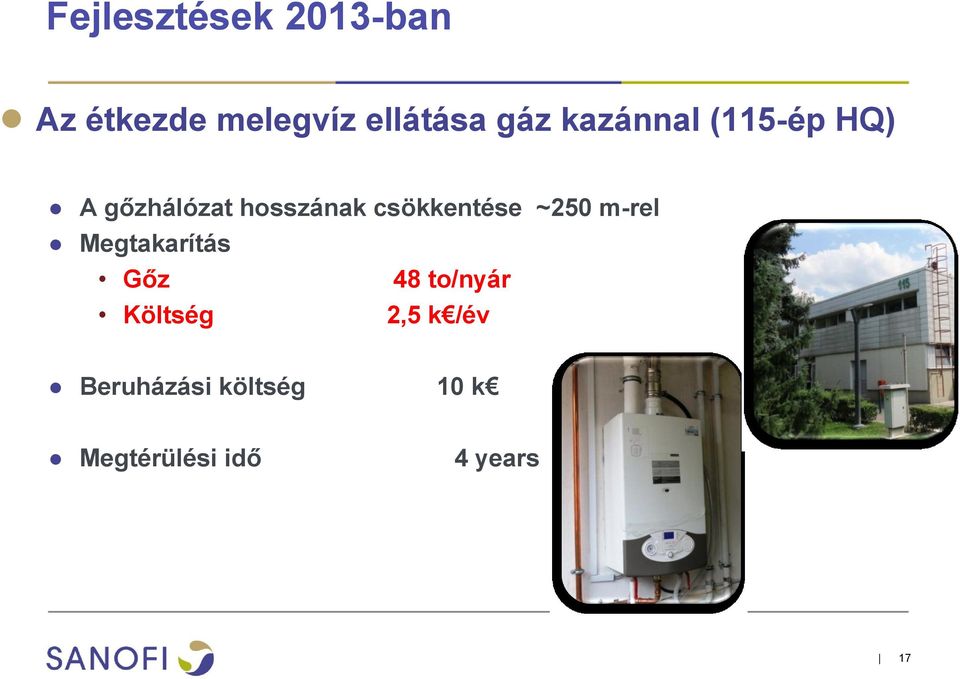

17 Fejlesztések 2013-ban Az étkezde melegvíz ellátása gáz kazánnal (115-ép HQ) A gőzhálózat hosszának csökkentése ~250 m-rel Megtakarítás Gőz 48 to/nyár Költség 2,5 k /év Beruházási költség 10 k Megtérülési idő 4 years 17

csökkentése ~250 m-rel Megtakarítás Gőz 48 to/nyár

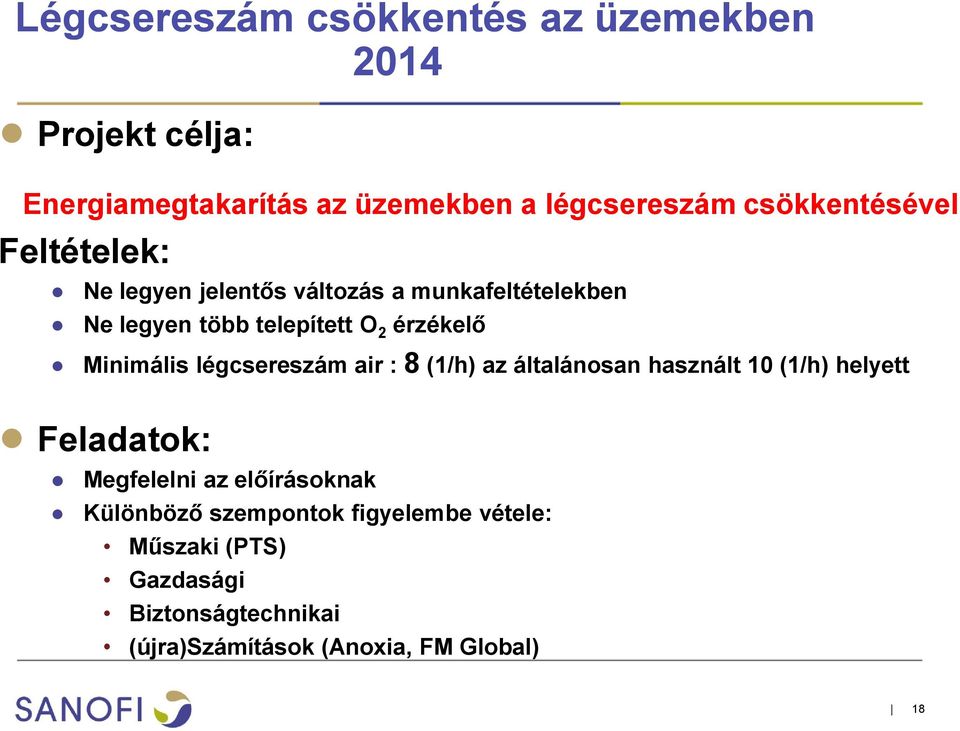

18 Légcsereszám csökkentés az üzemekben 2014 Projekt célja: Energiamegtakarítás az üzemekben a légcsereszám csökkentésével Feltételek: Ne legyen jelentős változás a munkafeltételekben Ne legyen több telepített O 2 érzékelő Minimális légcsereszám air : 8 (1/h) az általánosan használt 10 (1/h) helyett Feladatok: Megfelelni az előírásoknak Különböző szempontok figyelembe vétele: Műszaki (PTS) Gazdasági Biztonságtechnikai (újra)számítások (Anoxia, FM Global) 18

Minimális légcsereszám air : 8 (1/h) az általánosan használt 10 (1/h) helyett Feladatok: Megfelelni az

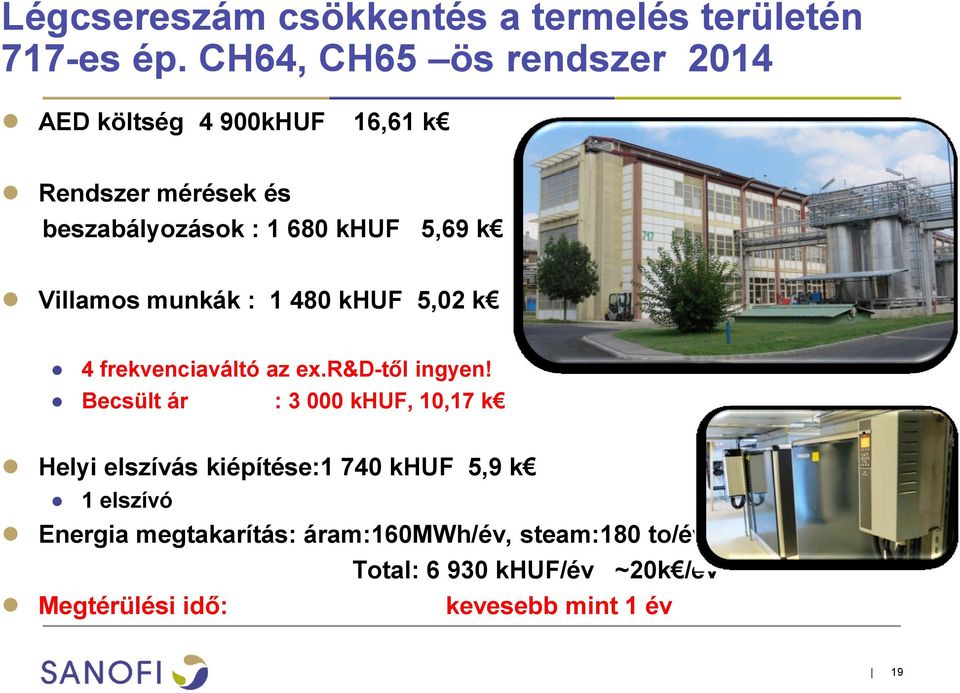

19 Légcsereszám csökkentés a termelés területén 717-es ép. CH64, CH65 ös rendszer 2014 AED költség 4 900kHUF 16,61 k Rendszer mérések és beszabályozások : khuf 5,69 k Villamos munkák : khuf 5,02 k 4 frekvenciaváltó az ex.r&d-től ingyen! Becsült ár : khuf, 10,17 k Helyi elszívás kiépítése:1 740 khuf 5,9 k 1 elszívó Energia megtakarítás: áram:160mwh/év, steam:180 to/év Total: khuf/év ~20k /év Megtérülési idő: kevesebb mint 1 év 19

Villamos munkák : 1 480 khuf 5,02 k 4 frekvenciaváltó az ex.r&d-től ingyen!

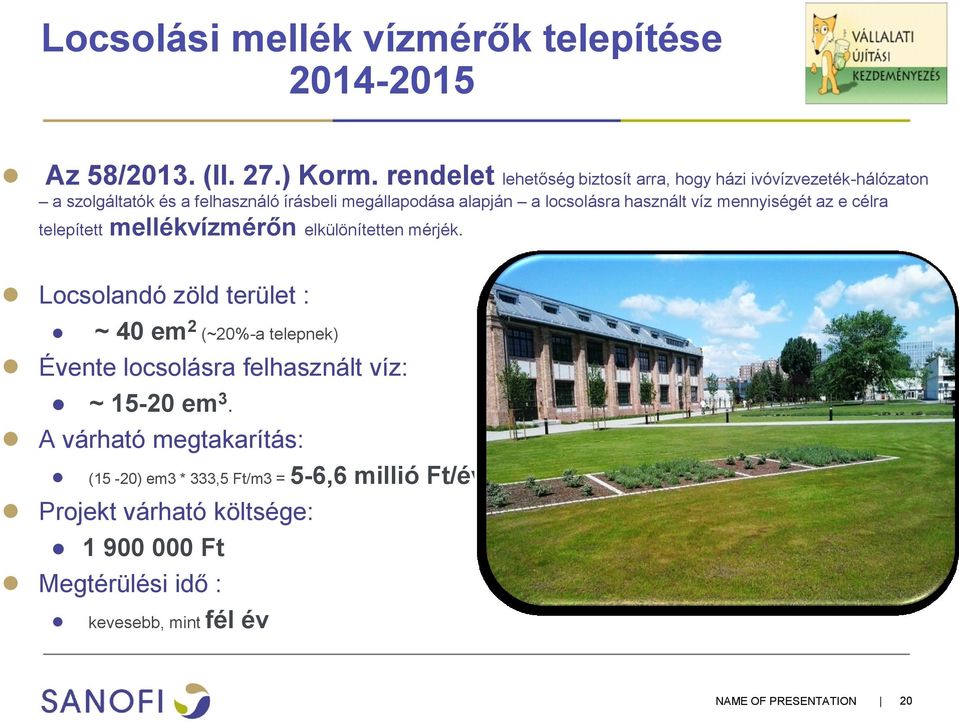

20 Locsolási mellék vízmérők telepítése Az 58/2013. (II. 27.) Korm. rendelet lehetőség biztosít arra, hogy házi ivóvízvezeték-hálózaton a szolgáltatók és a felhasználó írásbeli megállapodása alapján a locsolásra használt víz mennyiségét az e célra telepített mellékvízmérőn elkülönítetten mérjék. Locsolandó zöld terület : ~ 40 em 2 (~20%-a telepnek) Évente locsolásra felhasznált víz: ~ em 3. A várható megtakarítás: (15-20) em3 * 333,5 Ft/m3 = 5-6,6 millió Ft/év Projekt várható költsége: Ft Megtérülési idő : kevesebb, mint fél év NAME OF PRESENTATION 20

használt víz mennyiségét az e célra telepített mellékvízmérőn elkülönítetten mérjék.

21 Új fejlesztésű nagy hatékonyságú közvetítőközeges hőcserélő beépítése elszívott levegőre, mintaprojekt 2015 terv Nem működő cseréje új nagy hatékonyságúra Magyar fejlesztés ( BME- ROSENBERG ) Előnyei: Nem keveredik az elszívott és a befújt levegő Utólag is beépíthető a légkezelő egységekbe Légkezelő nagyságától függően akár tonna gőz is megtakarítható egy fűtési időszakban (3,5-6 millió Ft) Hővisszanyerés Elszívás Befúvás Klasszikus 30-40% hatékonyság Új fejlesztésű 60-80% hatékonyság NAME OF PRESENTATION 21

22 LED-es világítás kiépítése üzemi RB-s terekben 2016 első ütem Benedetti M LED-Ex (18 W/fénycső) 10-év garancia db fénycső cseréje (1 000 db lámpatest) Villamosenergia megtakarítás (0,04kW/db-0,018kW/db)* 2000db*8000h/év = kwh/év A lámpák éves karbantartásának megtakarítás: ~ Ft/év LED-es fénycső : Ár: 35 Euro/db Ft/db Szerelés: 4800Ft/lámpatest Egyszerű megtérülés: 1,67 év Költség: (2000db*10700 Ft/db+1000*4800Ft/lámpatest) = 26,2 millió Ft Megtakarítás: ( kwh*27ft/kwh Ft) = 15,7 millió Ft NAME OF PRESENTATION 22

23 Köszönöm a figyelmet! NAME OF PRESENTATION 23 1
