4. Folyamatok energetikai auditálása dr. Zsebik Albin

Átírás

1 A LVII-es energetikai törvényben meghatározott auditori vizsga felkészítő anyaga III. Az energetikai audit készítése 4. Folyamatok energetikai auditálása dr. Zsebik Albin 2015.

2 4.1. Az auditálás tárgyát képező rendszer tágabb és szűkebb határának meghatározása, helyszín, ill. alaprajzokon történő rögzítése.

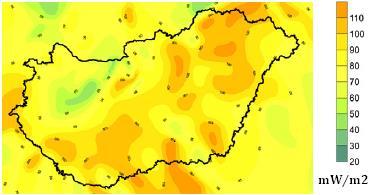

3 A vizsgált rendszer tágabb határa? A földhő A vizsgált rendszer határa? Kiváló termőföld Gazdasági környezet: Gazdaságpolitika Energia árak, KÁT Természeti Adottságok? Helyi erőforrások hasznosítása! A nap Műszaki környezet: Rendelkezésre álló berendezések

4 Az auditálás tárgyát képező rendszer szűkebb határa A telephely alaprajza Gázfogadó B épület Villany betáp C épület C K A épület B K A K Ivóvíz mérőhelyek A rendszer határa

5 4.2. Adatgyűjtés a létesítmény gyártmányairól, berendezéseiről, működéséről és energiaszámláiról (előre elkészített adatlapok felhasználásával)

6 Adatgyűjtés 1. A létesítmény alaprajza a villamos-energia, földgáz és víz betáp helyekkel (fogadókkal), lekötött és rendelkezésre álló villany és földgáz kapacitással, a főbb felhasználók elhelyezkedésével. 2. Az elmúlt évek tényleges energiafelhasználása energia fajtánként (földgáz fűtésre, használati melegvízre és technológiára ha nincs szétbontva, akkor az összes gáz- és vízfogyasztás-, villany) napi és havi, néhány jellemző munka- és ünnepnapra óránkénti bontásban. 3. A beépített hőtermelők, (kazánok, kemencék, léghevítők, technológiai hevítők, stb.) adatai, esetleg fényképen az adatlapja, műszaki leírása, próbaüzemi jegyzőkönyve. 4. Ha van, a beépített villamos-energia termelők adatai, esetleg fényképen az adatlapja, műszaki leírása, próbaüzemi jegyzőkönyve. 5. A főbb energiafogyasztók adatai, névleges üzemviteli paraméterei (pl. radiátoros fűtés 80/60 C, padlófűtés 35/30 C, sugárzó fűtés típusa, darabszáma, technológiánál igényelt hőmérséklet) esetleg fényképen az adatlapja, műszaki leírása, próbaüzemi jegyzőkönyve

7 Adatgyűjtés a létesítmény működéséről Az Üzem áttekintő kapcsolása a nyomásfokozó részleg nélkül A rendszer határa

8 Gáz Adatgyűjtés a létesítmény működéséről A földgáz előkészítés elvi sémája berendezések jelölésével glikol Fogadószeparátor Nyersgáz 64 bar Léghûtõ Elpárologtató Energia 30 C Villany Kompresszor Gáz-gáz hõcserélõ glikol Gépi hûtés -5 C Sz 1 Hidegszeparátor A rendszer határa Elõkészített gáz 35 C, 60 bar -5 C Sz 2 Stabilizáló torony 110 C, 17 bar Fenékforraló Hulladékgáz Termék, hulladék Léghûtõ max 50 C Stabil gazolin Vizes glikol

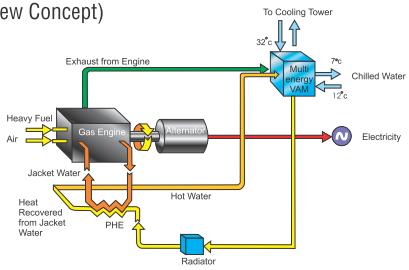

9 A hűtőgép névleges teljesítménye 2120 kw 362 C, kg/h Földgáz 646 m 3 /h Adatgyűjtés a berendezésekről Füstgáz hőhasznosítóra, 175 C Hőbevitel, 916 kw 28 C Hőbevitel,1133 kw Hűtőtoronyba, 4169 kw 34 C, 610 m 3 /h 10 C, 364 m 3 /h 15 C 90 C, 59 m 3 /h 2681 kw e Visszakeverés Hűtőtoronyba 73 C A rendszer határa

10 4.3. Az összegyűjtött adatok feldolgozása és elemzése: a gyártott termék specifikációja, termelési, gép és berendezés, gyártósor, terület kihasználási adatok, termelési folyamatok, műszakok időrendje, termelési és terhelési profilok meghatározása, a folyamatokra és a környezetre vonatkozó specifikus feltételek és korlátok (biztonság, légszennyezés, stb.), energiafogyasztást befolyásoló tényezők.

11 A gyárban a nyersanyag feldolgozás havi bontásban Folyamatos üzemű műanyag feldolgozó üzem Új gép belépése, +80 t/hó Karbantartás Január Február Március Április Május Június Július Augusztus

12 A gyár energiafelhasználása havi bontásban Villany, MWh Földgáz, MWh Nyersanyag, t Gázmotor fogyasztása, 4395 kwh Földgáz átlag, 4478 kwh/hó Villany átlag, 4092 kwh/hó Gázmotororral termelt villany, 777 kwh

13 4.4. Az adatok és előzetes számítások alapján a kiinduló állapot energiamérlegének összeállítása, a későbbi intézkedések eredményességének értékelésére szolgáló bázis- és fajlagos, a megtakarítás ösztönzésére célértékek meghatározása költséghelyekre, energiaforrásokra, folyamatokra lebontva.

14 A műanyag feldolgozás bázisértékei? A havi feldolgozás fajlagos bázis és célértéke 80 t/gép, hó Cél, hogy 36 gép folyamatosan üzemeljen A feldolgozás havi célértéke 2880 t/hó Új gép belépése, +80 t/hó Bázis? Karbantartás Január Február Március Április Május Június Július Augusztus

15 A bázisérték meghatározása Villany, MWh Földgáz, MWh Nyersanyag, t Bázis? Bázis? Bázis? Gázmotor fogyasztása, 4395 kwh Földgáz átlag, 4478 kwh/hó Villany átlag, 4092 kwh/hó Gázmotororral termelt villany, 777 kwh

16 A bázisérték fontossága ESCO modell A szerződés lejárta = a fogyasztó költségcsökkenésének kezdete Referencia, bázis költség Profit a fővállalkozóé Megtakarított energiaköltség Profit a fogyasztóé Energiaköltség a korszerűsítés után Status quo Átadás az ügyfélnek 0 Pl. 6 év Futamidő Idő, év 16

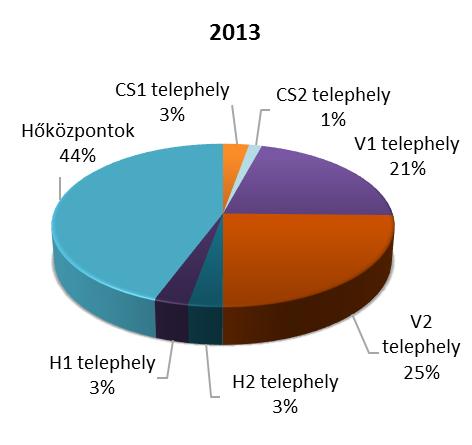

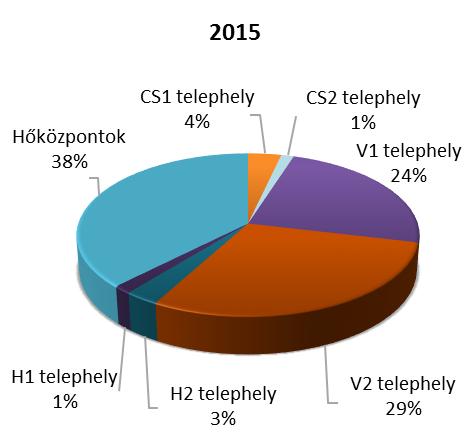

17 Fogyasztók csoportosítása

18 4.5. Energetikai mutató (energiahatékonysági mutató, energetikai teljesítmény jelzőszám) megállapítása, például: alapterület (kwh/m2a), gyártott termék (építőanyag kwh/t, gépkocsi kwh/db), árbevétel (kwh/eur) (EUR/kWh), stb.

19 4.6. Az energia megtakarítási lehetőségek áttekintése, költséghatékonyabb energia-felhasználási módok feltárása és elemzése, a megújuló energiaforrások alkalmazási lehetőségének elemzése, az energiahatékonyságot növelő intézkedések várható költségének becslése, előnyeik és költséghatékonyságuk elemzése.

20 Az energia megtakarítási lehetőségek áttekintése - 1. Energiagazdálkodási megfontolások E = P. t kwh P - a villamos teljesítmény, kw t az üzemidő, h P? t? 20

21 Az energia megtakarítási lehetőségek áttekintése 2. teljesítmény gazdálkodás energiagazdálkodás E P A teljesítménygazdálkodás célja: A csúcs-teljesítményigény csökkentése az üzemvitel tervezésével és a felügyelése az informatikai rendszerrel. A teljesítménygazdálkodás módja: A felügyelő rendszerrel az üzemvitelt úgy irányítják, hogy az energiaigény a tervezett és lekötött teljesítmény alatt maradjon.

22 Az energia megtakarítási lehetőségek áttekintése 3. A teljesítménygazdálkodás eredménye: a tervezése során: csökkenthető az energiatermelő berendezések és az elosztó rendszer igényelt teljesítménye, a meglevő létesítményekben: a technológiai folyamat bővítése esetén a már beépített kapacitás kihasználásával elkerülhető új energiaforrások létesítése, fogyasztóknál: az alap, ill. teljesítmény díjak csökkentésével jelentős mértékben csökkenthető az energia-költség..

23 Az energia megtakarítási lehetőségek áttekintése 4. A körültekintő energiagazdálkodás eredménye: a költségmentes, vagy kis beruházási költséget igénylő intézkedések megkeresése és bevezetése által (energia veszteségfeltárás segítségével) csökkenthető az energia és anyagköltség, pontosítható a termék önköltségének meghatározása, (a termék önköltségében jelentős hányadot képvisel az energiaköltség) kiterjesztésével csökkenthető a további segédanyagok felhasználása is.

24 Az energia megtakarítási lehetőségek áttekintése 5. A körültekintő energiagazdálkodás eredménye: az üzemviteli adatok feldolgozása és értékelése alapul szolgálnak további intézkedések megfogalmazására mint pl. az energiafelhasználás naturális formában történő megjelenítése mellett a költségek megjelenítése ösztönzően hat új energia-megtakarítási ötletek kigondolására, az üzemviteli állapotok egzakt ismerete mellett pontosan meghatározható és nyomon követhető a bevezetett intézkedés eredménye, a bevezetett intézkedés végrehajtása és eredménye dokumentálható, az elért megtakarítások mintaként rögzíthetők.

25 A projekt költség becslés típusai A költség becslése a projekt életpályája során a céljának megfelelően négy alapcsoportba osztható: A becslés típusa - célja - pontossága Megvalósíthatóság A megvalósíthatóság elemzése Előirányzás Kölcsön, ill. támogatás szerzése ± % ± % Költségvetés A projekt ellenőrzése ± % Véglegesítés Végleges előterjesztés ± 5 %

26 A becslés a különböző csoportokban Megvalósíthatóság (viszonylag kevés adatból pl. tervezett létesítmény névleges teljesítménye, egyszerűsített folyamatábra, feltételezett telephely, beépített alapterület, szoba, vagy ágy szám) a korábban megvalósított hasonló projektek fajlagos beruházási költsége szerint

27 A becslés a különböző csoportokban Költségvetési előirányzás - listaárak alapján ( a megvalósítás útján előre haladva egyre több adat áll rendelkezésre) a várhatóan beépítésre kerülő anyag és eszközök költségének meghatározásával növelhető a becslés pontossága. Költségvetés készítésénél felhasználjuk a már elkészült kiviteli tervek adatait.

28 A becslés a különböző csoportokban Véglegesítés Az elkészült kiviteli tervek alapján elkészített árajánlatok felhasználásával

29 4.7. A jelenleginél fejlettebb üzemeltetési eljárások és esetleges új berendezések bemutatása, gazdasági értékelése (életciklus elemzés, költség-haszon elemzés)

30 A jelenleginél fejlettebb új berendezés 1. Hűtés növelt teljesítmény tényezővel Összehasonlító mérések eredménye Korszerű Csavar Dugattyús

31 A jelenleginél fejlettebb új berendezés 1. A körszerű géppel elérhető megtakarítás: Megtakarítás A villamos-energia felhasználás folyamatos üzemnél, MWh/év 103 A villamos-energia költsége folyamatos üzemnél, Ft/év A villamos-energia felhasználás 50% kihasználásnál, MWh/év 72 A villamos-energia költsége 50% kihasználásnál, (70% üzem) Ft/év

32 4.8. Az energia megtakarítási lehetőségek csoportosítása, rangsorolása, a kedvezők kiválasztása és részletes műszaki és gazdasági elemzése

33 5-8% Az energia megtakarítási lehetőségek csoportosítása Tudatosság Bázis Kis költséggel elérhető megtakarítás Alacsonyan csüngő gyümölcsök Nagy költséggel elérhető megtakarítás Csak támogatással elérhető megtakarítás Jól előkészített felújítások Energiahatékonyság növelő intézkedések Ráfordítási igény, MFt
