1 FD-20 A 1FD-20 A Fagor hûtõszekrény H A S Z N Á L A T I Ú T M U T A T Ó FAGOR HUNGÁRIA KFT BUDAPEST, DAMJANICH U Elôkészítés és nyomás: PXP ELSÔ MAGYAR DIGITÁLIS NYOMDA RT Budapest, Maglódi út 8. Tel.: , ; Fax: info@pxp.hu, munka@pxp.hu

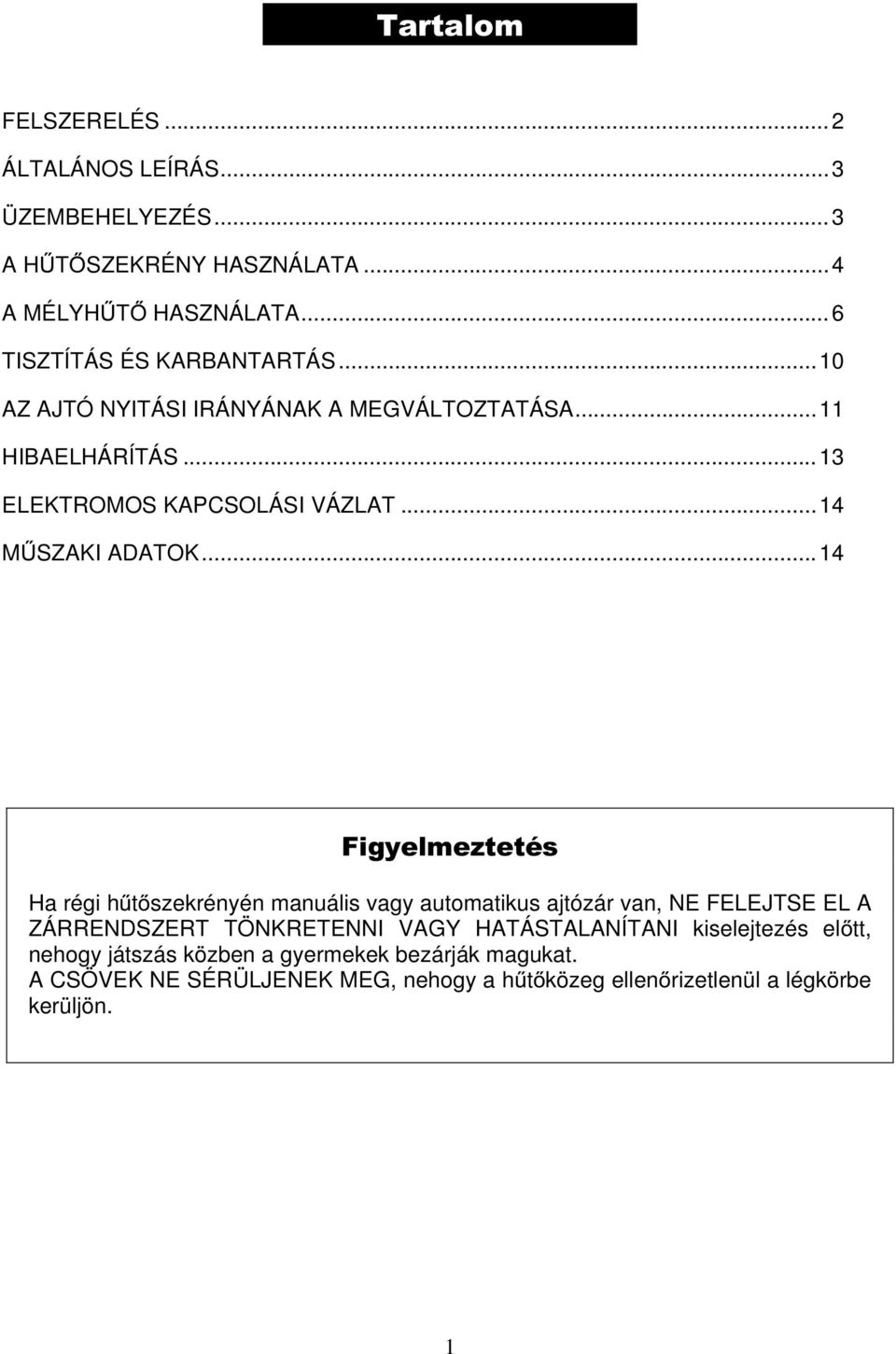

2 Tartalom FELSZERELÉS...2 ÁLTALÁNOS LEÍRÁS...3 ÜZEMBEHELYEZÉS...3 A HŰTŐSZEKRÉNY HASZNÁLATA...4 A MÉLYHŰTŐ HASZNÁLATA...6 TISZTÍTÁS ÉS KARBANTARTÁS...10 AZ AJTÓ NYITÁSI IRÁNYÁNAK A MEGVÁLTOZTATÁSA...11 HIBAELHÁRÍTÁS...13 ELEKTROMOS KAPCSOLÁSI VÁZLAT...14 MŰSZAKI ADATOK...14 Figyelmeztetés Ha régi hűtőszekrényén manuális vagy automatikus ajtózár van, NE FELEJTSE EL A ZÁRRENDSZERT TÖNKRETENNI VAGY HATÁSTALANÍTANI kiselejtezés előtt, nehogy játszás közben a gyermekek bezárják magukat. A CSÖVEK NE SÉRÜLJENEK MEG, nehogy a hűtőközeg ellenőrizetlenül a légkörbe kerüljön. 1

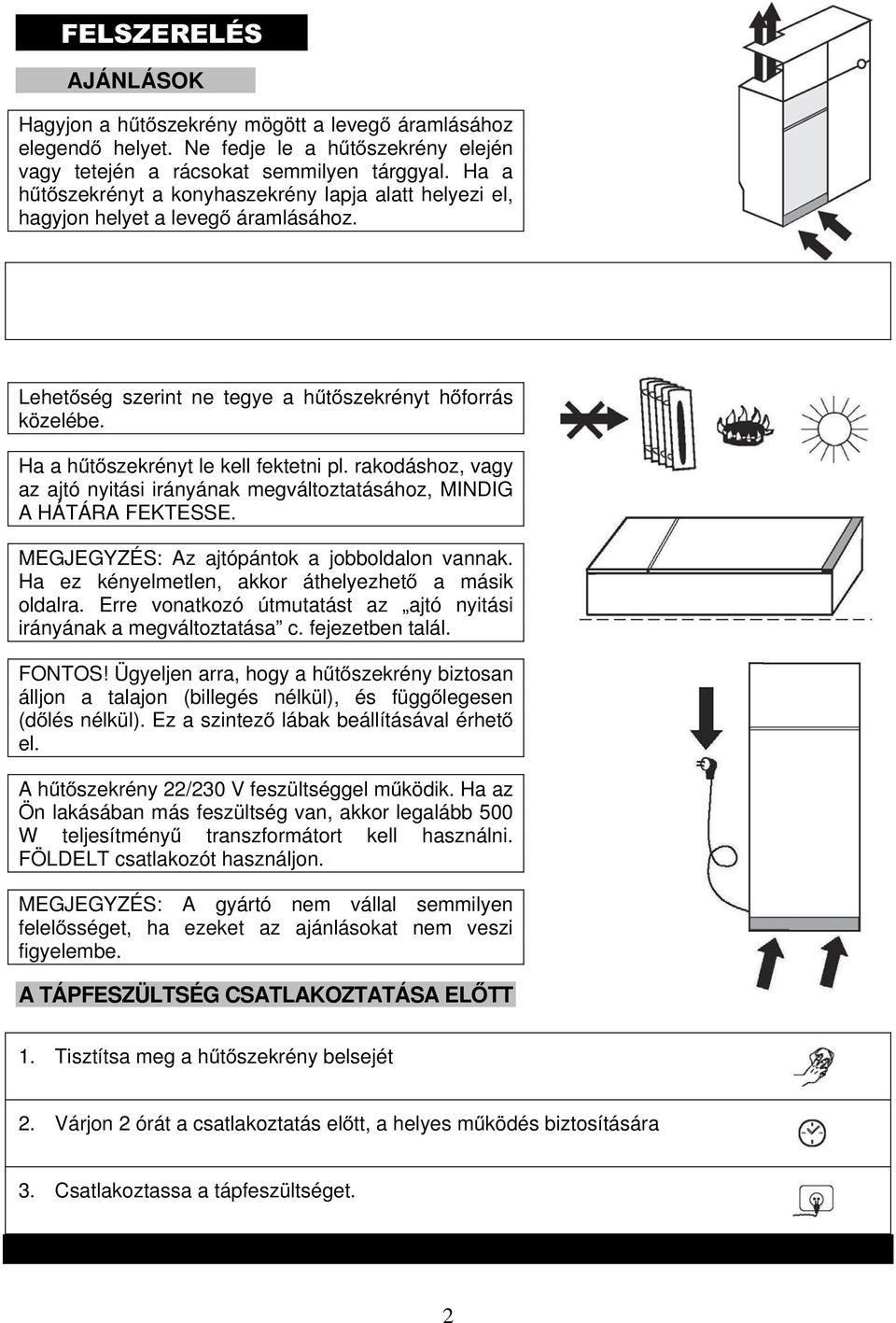

3 FELSZERELÉS AJÁNLÁSOK Hagyjon a hűtőszekrény mögött a levegő áramlásához elegendő helyet. Ne fedje le a hűtőszekrény elején vagy tetején a rácsokat semmilyen tárggyal. Ha a hűtőszekrényt a konyhaszekrény lapja alatt helyezi el, hagyjon helyet a levegő áramlásához. Lehetőség szerint ne tegye a hűtőszekrényt hőforrás közelébe. Ha a hűtőszekrényt le kell fektetni pl. rakodáshoz, vagy az ajtó nyitási irányának megváltoztatásához, MINDIG A HÁTÁRA FEKTESSE. MEGJEGYZÉS: Az ajtópántok a jobboldalon vannak. Ha ez kényelmetlen, akkor áthelyezhető a másik oldalra. Erre vonatkozó útmutatást az ajtó nyitási irányának a megváltoztatása c. fejezetben talál. FONTOS! Ügyeljen arra, hogy a hűtőszekrény biztosan álljon a talajon (billegés nélkül), és függőlegesen (dőlés nélkül). Ez a szintező lábak beállításával érhető el. A hűtőszekrény 22/230 V feszültséggel működik. Ha az Ön lakásában más feszültség van, akkor legalább 500 W teljesítményű transzformátort kell használni. FÖLDELT csatlakozót használjon. MEGJEGYZÉS: A gyártó nem vállal semmilyen felelősséget, ha ezeket az ajánlásokat nem veszi figyelembe. A TÁPFESZÜLTSÉG CSATLAKOZTATÁSA ELŐTT 1. Tisztítsa meg a hűtőszekrény belsejét 2. Várjon 2 órát a csatlakoztatás előtt, a helyes működés biztosítására 3. Csatlakoztassa a tápfeszültséget. 2

4 ÁLTALÁNOS LEÍRÁS Hűtő rész Mélyhűtő rész Jégkocka tartók Kombinált hőmérsékletszabályozó és lámpa Tálca Vízgyűjtő tálca Gyümölcs és zöldség tartók Adattábla Polc palackok részére Szellőző rács ÜZEMBEHELYEZÉS 1 Állítsa a hőmérsékletszabályozót kb. középső helyzetbe. 2 Csukja be az ajtókat. 3 A hűtőszekrénybe három óra múlva tehet be élelmiszert. Friss étel fagyasztása előtt várjon 24 órát. 3

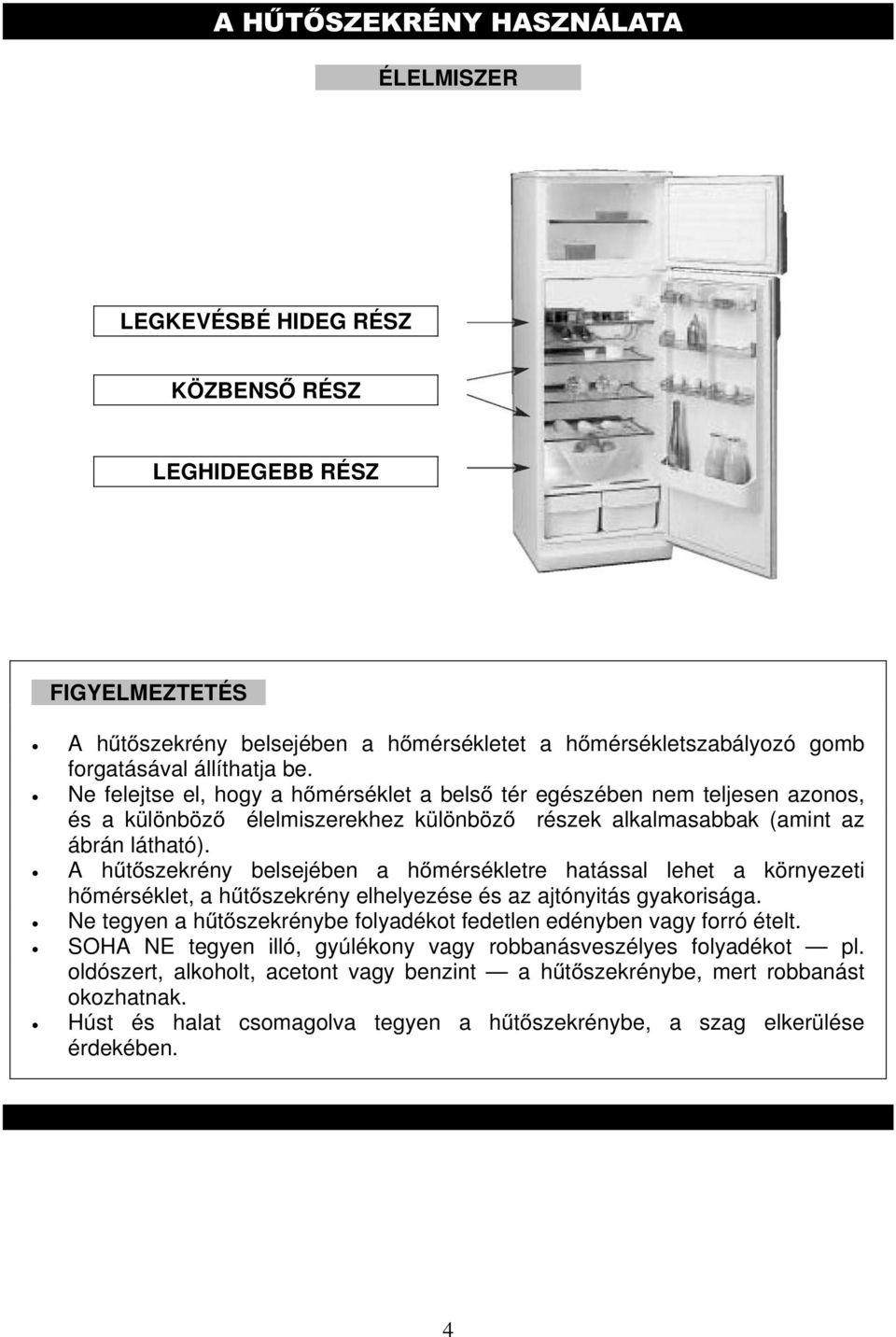

5 A HŰTŐSZEKRÉNY HASZNÁLATA ÉLELMISZER LEGKEVÉSBÉ HIDEG RÉSZ KÖZBENSŐ RÉSZ LEGHIDEGEBB RÉSZ FIGYELMEZTETÉS A hűtőszekrény belsejében a hőmérsékletet a hőmérsékletszabályozó gomb forgatásával állíthatja be. Ne felejtse el, hogy a hőmérséklet a belső tér egészében nem teljesen azonos, és a különböző élelmiszerekhez különböző részek alkalmasabbak (amint az ábrán látható). A hűtőszekrény belsejében a hőmérsékletre hatással lehet a környezeti hőmérséklet, a hűtőszekrény elhelyezése és az ajtónyitás gyakorisága. Ne tegyen a hűtőszekrénybe folyadékot fedetlen edényben vagy forró ételt. SOHA NE tegyen illó, gyúlékony vagy robbanásveszélyes folyadékot pl. oldószert, alkoholt, acetont vagy benzint a hűtőszekrénybe, mert robbanást okozhatnak. Húst és halat csomagolva tegyen a hűtőszekrénybe, a szag elkerülése érdekében. 4

6 A HŰTŐSZEKRÉNY HASZNÁLATA JÉGTELENÍTÉS A hűtőszekrényben automatikus jégtelenítő rendszer van, és ezért semmilyen beavatkozást nem igényel. A hűtőszekrény hátsó falán rendszerint vízcseppek vagy jég látható. Ez teljesen NORMÁLIS jelenség, és az automatikus jégtelenítő folyamat része. Ügyeljen arra, hogy élelmiszer ne érjen a hátsó falhoz. A tálcákon ebből a célból határolók vannak, amelyeket nem szabad túllépni. 5

7 A MÉLYHŰTŐ HASZNÁLATA FRISS ÉLELMISZER FAGYASZTÁSA MEGJEGYZÉS A hűtőszekrény mélyhűtő részében minden kosár a 4-csillagos kategóriában van és legfeljebb 3 kg friss élelmiszer fagyasztható 24 órán belül. TANÁCS A fagyasztandó terméket csomagolja be alumínium fóliába, vagy tegye zárt tartóba. Az élelmiszereket egyszeri fogyasztásnak megfelelő adagokban készítse elő. Soha ne fagyassza újra az egyszer már megolvadt élelmiszert. Az élelmiszerekre helyezzen el címkét, amelyen feltünteti a tartalmat és a fagyasztás dátumát. Ne tegyen fagyasztandó élelmiszert közvetlenül a már fagyasztott élelmiszer mellé. Ne tegyen szénsavas italt a mélyhűtő részbe. Fagylaltot stb. nem szabad a mélyhűtés alacsony hőmérsékletén fogyasztani. 6

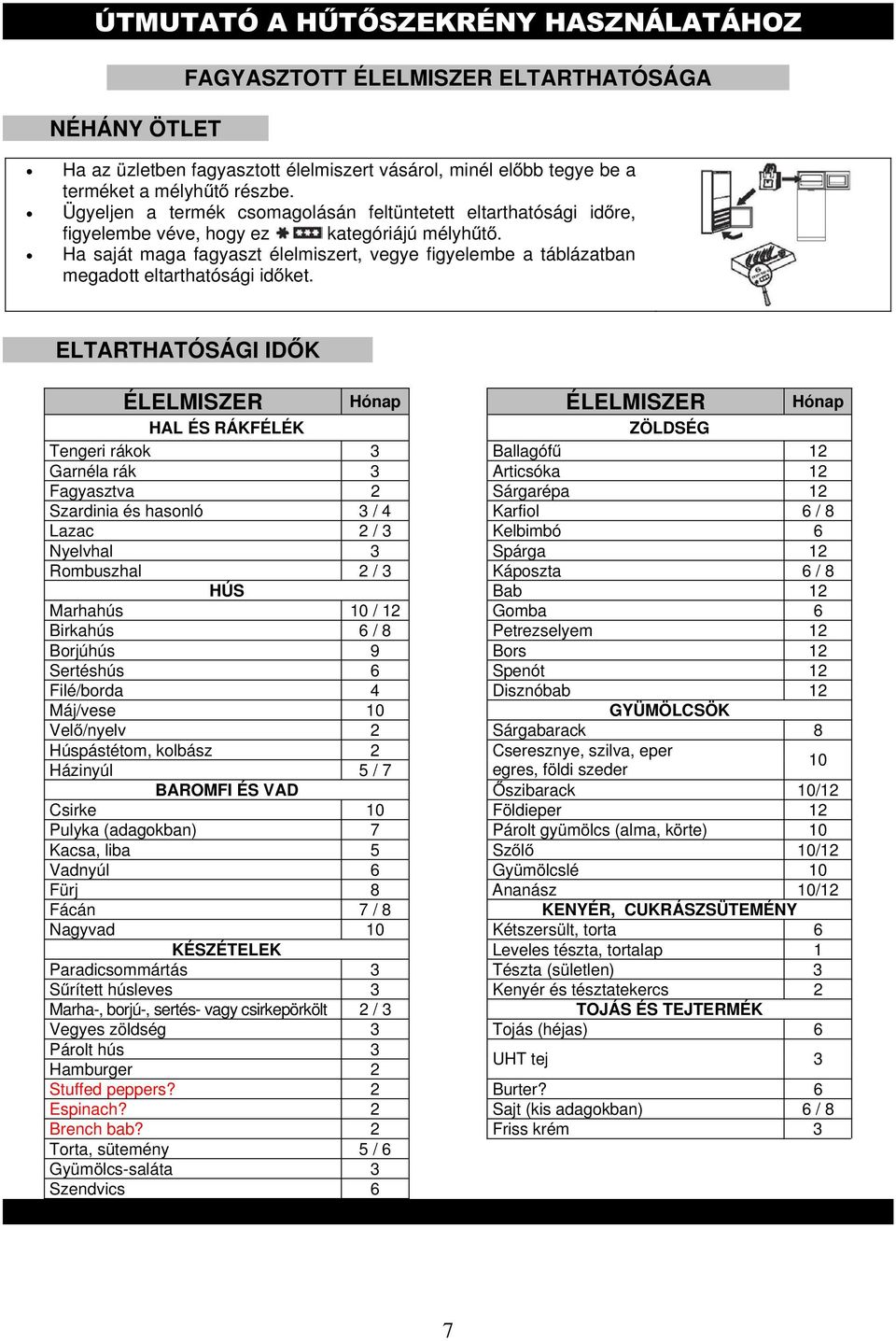

8 ÚTMUTATÓ A HŰTŐSZEKRÉNY HASZNÁLATÁHOZ NÉHÁNY ÖTLET FAGYASZTOTT ÉLELMISZER ELTARTHATÓSÁGA Ha az üzletben fagyasztott élelmiszert vásárol, minél előbb tegye be a terméket a mélyhűtő részbe. Ügyeljen a termék csomagolásán feltüntetett eltarthatósági időre, figyelembe véve, hogy ez kategóriájú mélyhűtő. Ha saját maga fagyaszt élelmiszert, vegye figyelembe a táblázatban megadott eltarthatósági időket. ELTARTHATÓSÁGI IDŐK ÉLELMISZER Hónap ÉLELMISZER Hónap HAL ÉS RÁKFÉLÉK ZÖLDSÉG Tengeri rákok 3 Ballagófű 12 Garnéla rák 3 Articsóka 12 Fagyasztva 2 Sárgarépa 12 Szardinia és hasonló 3 / 4 Karfiol 6 / 8 Lazac 2 / 3 Kelbimbó 6 Nyelvhal 3 Spárga 12 Rombuszhal 2 / 3 Káposzta 6 / 8 HÚS Bab 12 Marhahús 10 / 12 Gomba 6 Birkahús 6 / 8 Petrezselyem 12 Borjúhús 9 Bors 12 Sertéshús 6 Spenót 12 Filé/borda 4 Disznóbab 12 Máj/vese 10 GYÜMÖLCSÖK Velő/nyelv 2 Sárgabarack 8 Húspástétom, kolbász 2 Cseresznye, szilva, eper Házinyúl 5 / 7 egres, földi szeder 10 BAROMFI ÉS VAD Őszibarack 10/12 Csirke 10 Földieper 12 Pulyka (adagokban) 7 Párolt gyümölcs (alma, körte) 10 Kacsa, liba 5 Szőlő 10/12 Vadnyúl 6 Gyümölcslé 10 Fürj 8 Ananász 10/12 Fácán 7 / 8 KENYÉR, CUKRÁSZSÜTEMÉNY Nagyvad 10 Kétszersült, torta 6 KÉSZÉTELEK Leveles tészta, tortalap 1 Paradicsommártás 3 Tészta (sületlen) 3 Sűrített húsleves 3 Kenyér és tésztatekercs 2 Marha-, borjú-, sertés- vagy csirkepörkölt 2 / 3 TOJÁS ÉS TEJTERMÉK Vegyes zöldség 3 Tojás (héjas) 6 Párolt hús 3 Hamburger 2 UHT tej 3 Stuffed peppers? 2 Burter? 6 Espinach? 2 Sajt (kis adagokban) 6 / 8 Brench bab? 2 Friss krém 3 Torta, sütemény 5 / 6 Gyümölcs-saláta 3 Szendvics 6 7

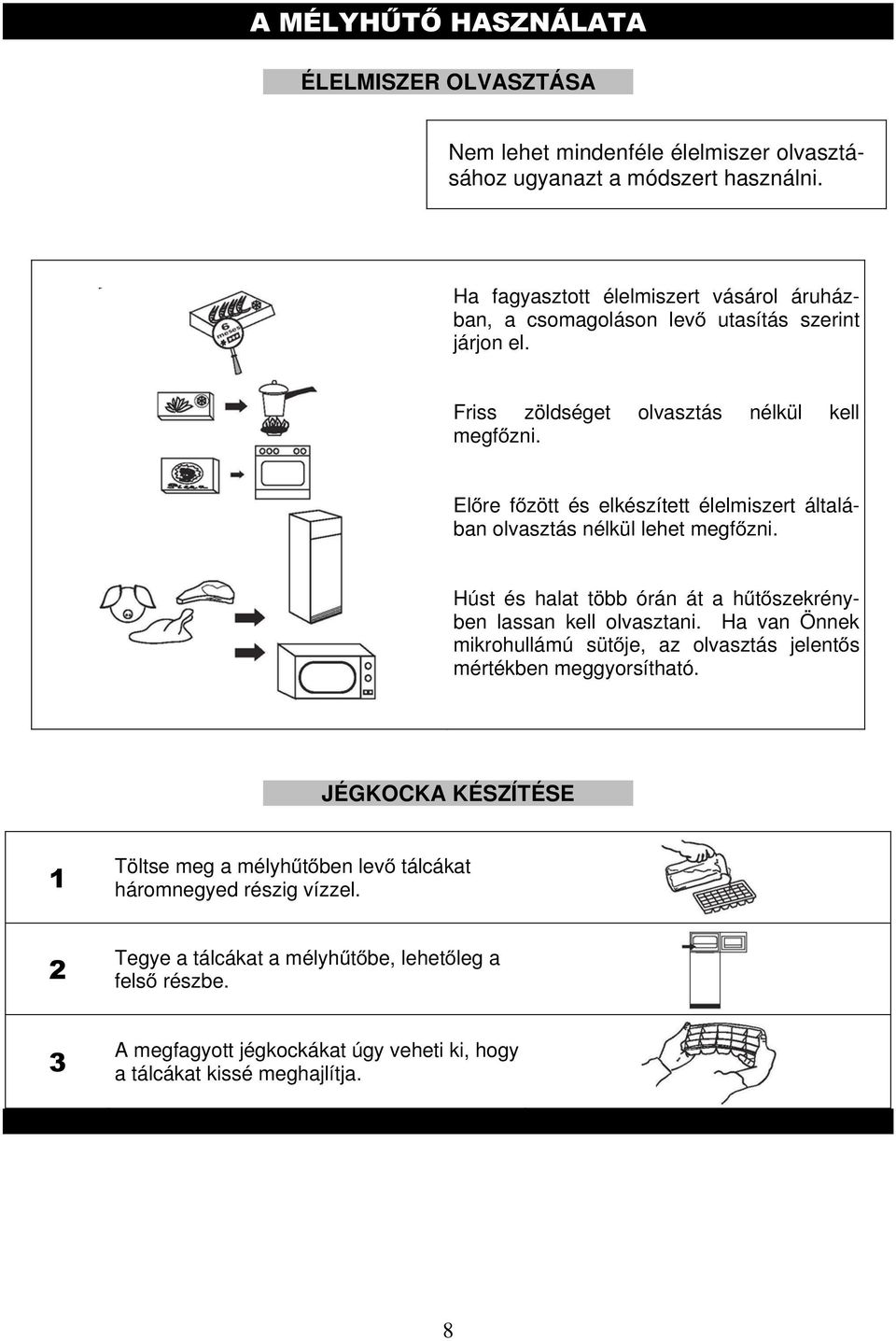

9 A MÉLYHŰTŐ HASZNÁLATA ÉLELMISZER OLVASZTÁSA Nem lehet mindenféle élelmiszer olvasztásához ugyanazt a módszert használni. Ha fagyasztott élelmiszert vásárol áruházban, a csomagoláson levő utasítás szerint járjon el. Friss zöldséget olvasztás nélkül kell megfőzni. Előre főzött és elkészített élelmiszert általában olvasztás nélkül lehet megfőzni. Húst és halat több órán át a hűtőszekrényben lassan kell olvasztani. Ha van Önnek mikrohullámú sütője, az olvasztás jelentős mértékben meggyorsítható. JÉGKOCKA KÉSZÍTÉSE 1 Töltse meg a mélyhűtőben levő tálcákat háromnegyed részig vízzel. 2 Tegye a tálcákat a mélyhűtőbe, lehetőleg a felső részbe. 3 A megfagyott jégkockákat úgy veheti ki, hogy a tálcákat kissé meghajlítja. 8

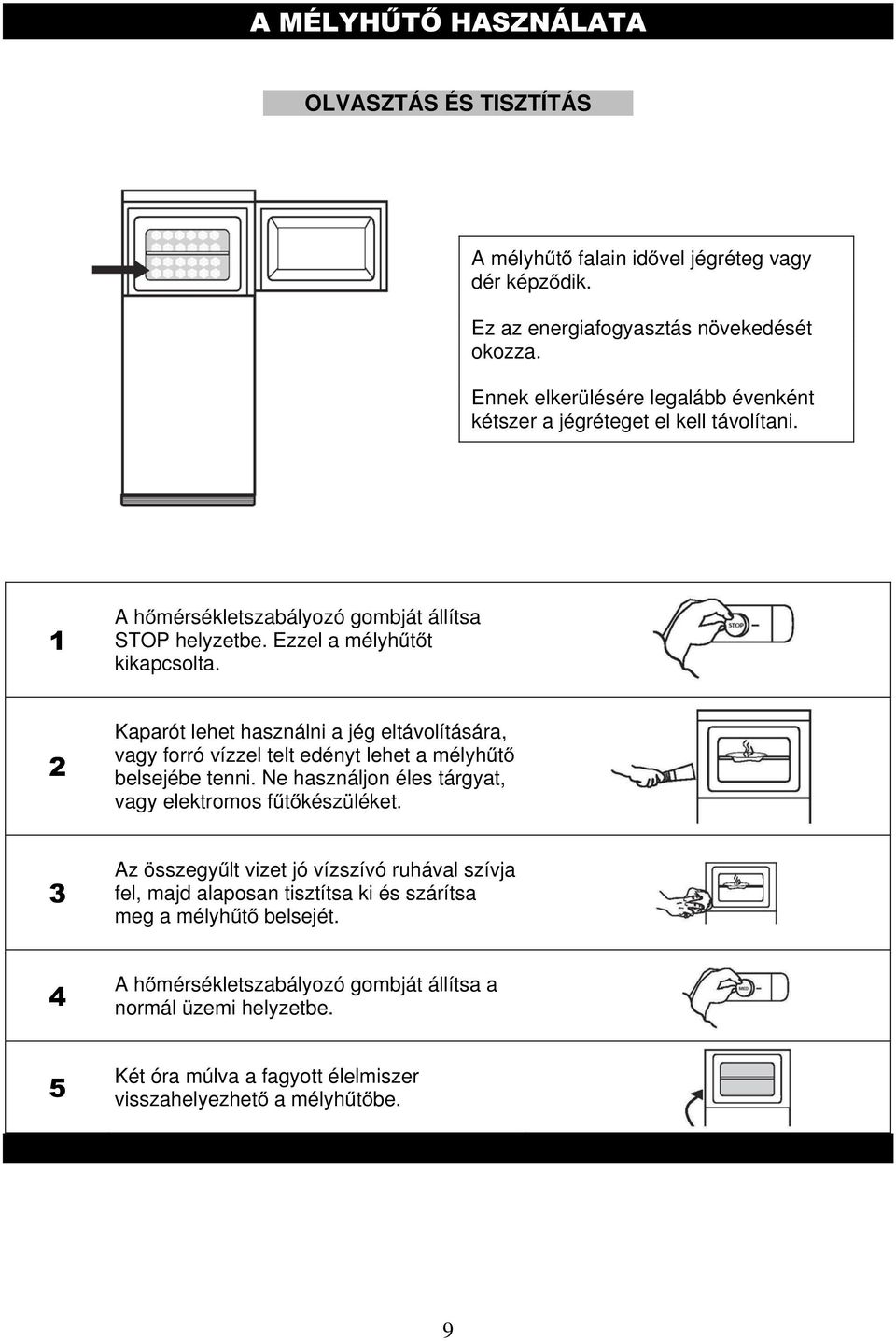

10 A MÉLYHŰTŐ HASZNÁLATA OLVASZTÁS ÉS TISZTÍTÁS A mélyhűtő falain idővel jégréteg vagy dér képződik. Ez az energiafogyasztás növekedését okozza. Ennek elkerülésére legalább évenként kétszer a jégréteget el kell távolítani. 1 A hőmérsékletszabályozó gombját állítsa STOP helyzetbe. Ezzel a mélyhűtőt kikapcsolta. 2 Kaparót lehet használni a jég eltávolítására, vagy forró vízzel telt edényt lehet a mélyhűtő belsejébe tenni. Ne használjon éles tárgyat, vagy elektromos fűtőkészüléket. 3 Az összegyűlt vizet jó vízszívó ruhával szívja fel, majd alaposan tisztítsa ki és szárítsa meg a mélyhűtő belsejét. 4 A hőmérsékletszabályozó gombját állítsa a normál üzemi helyzetbe. 5 Két óra múlva a fagyott élelmiszer visszahelyezhető a mélyhűtőbe. 9

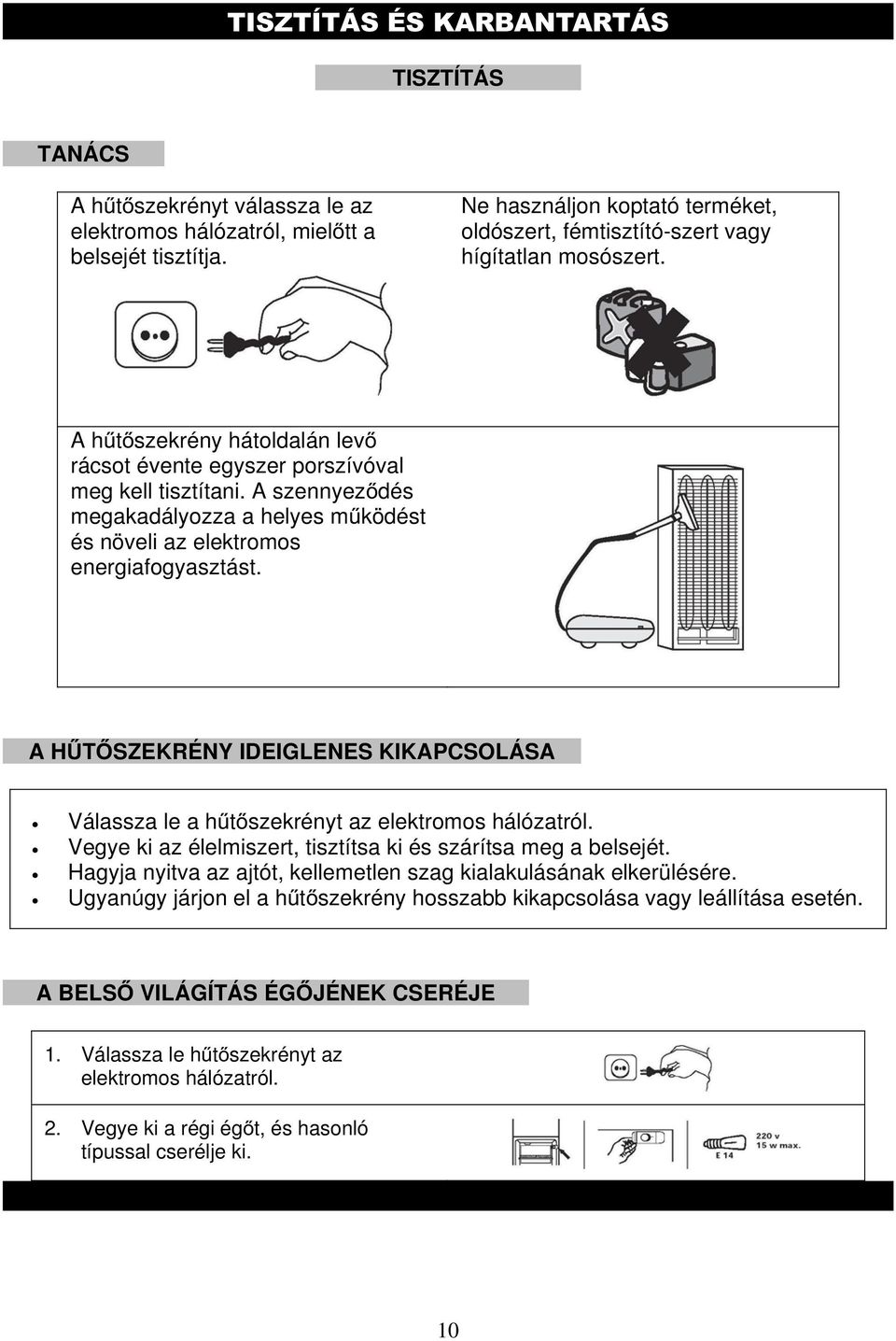

11 TISZTÍTÁS ÉS KARBANTARTÁS TISZTÍTÁS TANÁCS A hűtőszekrényt válassza le az elektromos hálózatról, mielőtt a belsejét tisztítja. Ne használjon koptató terméket, oldószert, fémtisztító-szert vagy hígítatlan mosószert. A hűtőszekrény hátoldalán levő rácsot évente egyszer porszívóval meg kell tisztítani. A szennyeződés megakadályozza a helyes működést és növeli az elektromos energiafogyasztást. A HŰTŐSZEKRÉNY IDEIGLENES KIKAPCSOLÁSA Válassza le a hűtőszekrényt az elektromos hálózatról. Vegye ki az élelmiszert, tisztítsa ki és szárítsa meg a belsejét. Hagyja nyitva az ajtót, kellemetlen szag kialakulásának elkerülésére. Ugyanúgy járjon el a hűtőszekrény hosszabb kikapcsolása vagy leállítása esetén. A BELSŐ VILÁGÍTÁS ÉGŐJÉNEK CSERÉJE 1. Válassza le hűtőszekrényt az elektromos hálózatról. 2. Vegye ki a régi égőt, és hasonló típussal cserélje ki. 10

12 AZ AJTÓ NYITÁSI IRÁNYÁNAK A MEGVÁLTOZTATÁSA 1 Fektesse a hűtőszekrényt a hátoldalára. 2 Vegye le az alsó szegélylécet a hűtőszekrényről ha van, az ábrán látható módon. Ezután vegye le a szegélyléc baloldali részét az alsó ajtópánt elhelyezéséhez, amint az ábrán látható. 3 Vegye le az alsó ajtópántot a három tartócsavar (A) kicsavarása után. Vegye ki a jobboldalon levő csapot (B) és tegye a csuklópánt bal oldalára. Csavarja ki a 2 csavart (C) és csavarja be azokat a jobboldalra. Vegye le az alsó ajtót. 4 Vegye le a középső csuklópántot a csavarokat védő és elrejtő szalag eltávolításával, majd a csavarok kicsavarásával. Vegye le a baloldalon levő fedelet és tegye vissza oda, ahol azelőtt a csuklópánt volt. Vegye le a felső ajtót. 5 Vegye ki a csapot (D) a jobboldalról, és tegye a baloldalra. 11

13 6 Vegye le a baloldali alsó ajtócsap furat fedelét és tegye a jobboldalra (a beépíthető típusoknál ilyen fedél nincs). 7 Tegye vissza a felső ajtót, a baloldalon levő csapra helyezve. 8 Illessze a középső csuklópántot a felső ajtó baloldali csapjára, és csavarozza a hűtőszekrényhez. Tegye fel az alsó ajtót, a középső csuklópánt csapjára illesztve. Ezután tegye vissza a csavarokat védő és elrejtő szalagot. 9 Illessze az alsó csuklópántot a baloldalra és erősítse fel a 3 csavarral. 10 Tegye vissza az alsó szegélylécet. 12

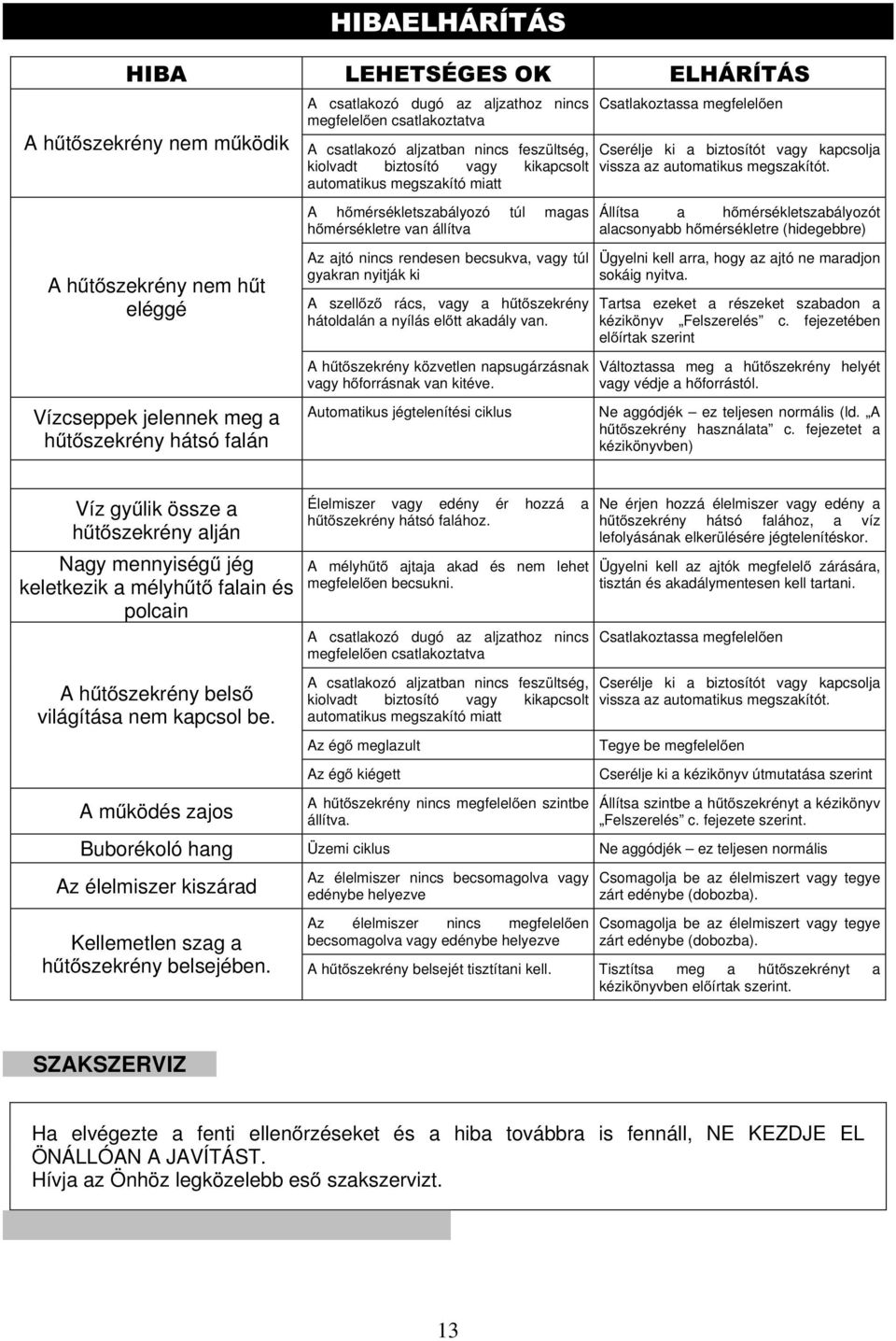

14 HIBAELHÁRÍTÁS HIBA LEHETSÉGES OK ELHÁRÍTÁS A hűtőszekrény nem működik A hűtőszekrény nem hűt eléggé Vízcseppek jelennek meg a hűtőszekrény hátsó falán A csatlakozó dugó az aljzathoz nincs megfelelően csatlakoztatva A csatlakozó aljzatban nincs feszültség, kiolvadt biztosító vagy kikapcsolt automatikus megszakító miatt A hőmérsékletszabályozó túl magas hőmérsékletre van állítva Az ajtó nincs rendesen becsukva, vagy túl gyakran nyitják ki A szellőző rács, vagy a hűtőszekrény hátoldalán a nyílás előtt akadály van. A hűtőszekrény közvetlen napsugárzásnak vagy hőforrásnak van kitéve. Csatlakoztassa megfelelően Cserélje ki a biztosítót vagy kapcsolja vissza az automatikus megszakítót. Állítsa a hőmérsékletszabályozót alacsonyabb hőmérsékletre (hidegebbre) Ügyelni kell arra, hogy az ajtó ne maradjon sokáig nyitva. Tartsa ezeket a részeket szabadon a kézikönyv Felszerelés c. fejezetében előírtak szerint Változtassa meg a hűtőszekrény helyét vagy védje a hőforrástól. Automatikus jégtelenítési ciklus Ne aggódjék ez teljesen normális (ld. A hűtőszekrény használata c. fejezetet a kézikönyvben) Víz gyűlik össze a hűtőszekrény alján Nagy mennyiségű jég keletkezik a mélyhűtő falain és polcain A hűtőszekrény belső világítása nem kapcsol be. A működés zajos Élelmiszer vagy edény ér hozzá a hűtőszekrény hátsó falához. A mélyhűtő ajtaja akad és nem lehet megfelelően becsukni. A csatlakozó dugó az aljzathoz nincs megfelelően csatlakoztatva A csatlakozó aljzatban nincs feszültség, kiolvadt biztosító vagy kikapcsolt automatikus megszakító miatt Az égő meglazult Az égő kiégett A hűtőszekrény nincs megfelelően szintbe állítva. Ne érjen hozzá élelmiszer vagy edény a hűtőszekrény hátsó falához, a víz lefolyásának elkerülésére jégtelenítéskor. Ügyelni kell az ajtók megfelelő zárására, tisztán és akadálymentesen kell tartani. Csatlakoztassa megfelelően Cserélje ki a biztosítót vagy kapcsolja vissza az automatikus megszakítót. Tegye be megfelelően Cserélje ki a kézikönyv útmutatása szerint Állítsa szintbe a hűtőszekrényt a kézikönyv Felszerelés c. fejezete szerint. Buborékoló hang Üzemi ciklus Ne aggódjék ez teljesen normális Az élelmiszer kiszárad Az élelmiszer nincs becsomagolva vagy edénybe helyezve Az élelmiszer nincs megfelelően becsomagolva vagy edénybe helyezve Csomagolja be az élelmiszert vagy tegye zárt edénybe (dobozba). Csomagolja be az élelmiszert vagy tegye zárt edénybe (dobozba). Kellemetlen szag a hűtőszekrény belsejében. A hűtőszekrény belsejét tisztítani kell. Tisztítsa meg a hűtőszekrényt a kézikönyvben előírtak szerint. SZAKSZERVIZ Ha elvégezte a fenti ellenőrzéseket és a hiba továbbra is fennáll, NE KEZDJE EL ÖNÁLLÓAN A JAVÍTÁST. Hívja az Önhöz legközelebb eső szakszervizt. 13

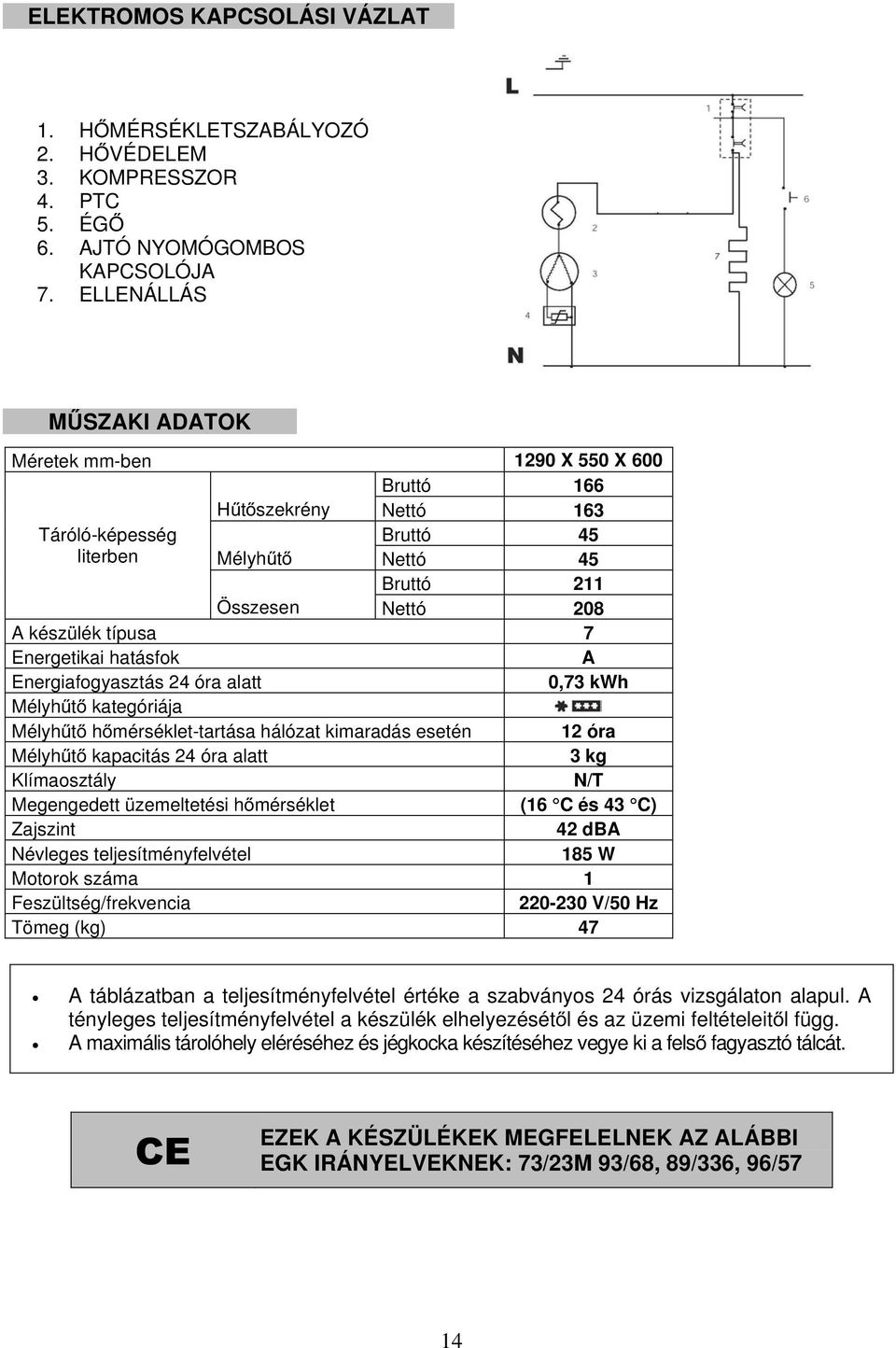

15 ELEKTROMOS KAPCSOLÁSI VÁZLAT 1. HŐMÉRSÉKLETSZABÁLYOZÓ 2. HŐVÉDELEM 3. KOMPRESSZOR 4. PTC 5. ÉGŐ 6. AJTÓ NYOMÓGOMBOS KAPCSOLÓJA 7. ELLENÁLLÁS MŰSZAKI ADATOK Méretek mm-ben 1290 X 550 X 600 Bruttó 166 Táróló-képesség literben Hűtőszekrény Nettó 163 Bruttó 45 Mélyhűtő Nettó 45 Bruttó 211 Összesen Nettó 208 A készülék típusa 7 Energetikai hatásfok A Energiafogyasztás 24 óra alatt 0,73 kwh Mélyhűtő kategóriája Mélyhűtő hőmérséklet-tartása hálózat kimaradás esetén 12 óra Mélyhűtő kapacitás 24 óra alatt 3 kg Klímaosztály N/T Megengedett üzemeltetési hőmérséklet (16 C és 43 C) Zajszint 42 dba Névleges teljesítményfelvétel 185 W Motorok száma 1 Feszültség/frekvencia V/50 Hz Tömeg (kg) 47 A táblázatban a teljesítményfelvétel értéke a szabványos 24 órás vizsgálaton alapul. A tényleges teljesítményfelvétel a készülék elhelyezésétől és az üzemi feltételeitől függ. A maximális tárolóhely eléréséhez és jégkocka készítéséhez vegye ki a felső fagyasztó tálcát. CE EZEK A KÉSZÜLÉKEK MEGFELELNEK AZ ALÁBBI EGK IRÁNYELVEKNEK: 73/23M 93/68, 89/336, 96/57 14
