1 WELLINGTON DH-507 HÁZTARTÁSI HŰTŐSZEKRÉNY HASZNÁLATI ÚTMUTATÓ Mielőtt használatba venné a készüléket, kérjük, szíveskedjék elolvasni a használati utasítást a szakszerű és biztonságos használat érdekében. A kezelési útmutatót őrizze meg, hogy szükség esetén később is tanulmányozhassa. Forgalmazó: Pannon Dominum Kft Győr Régi Veszprémi út

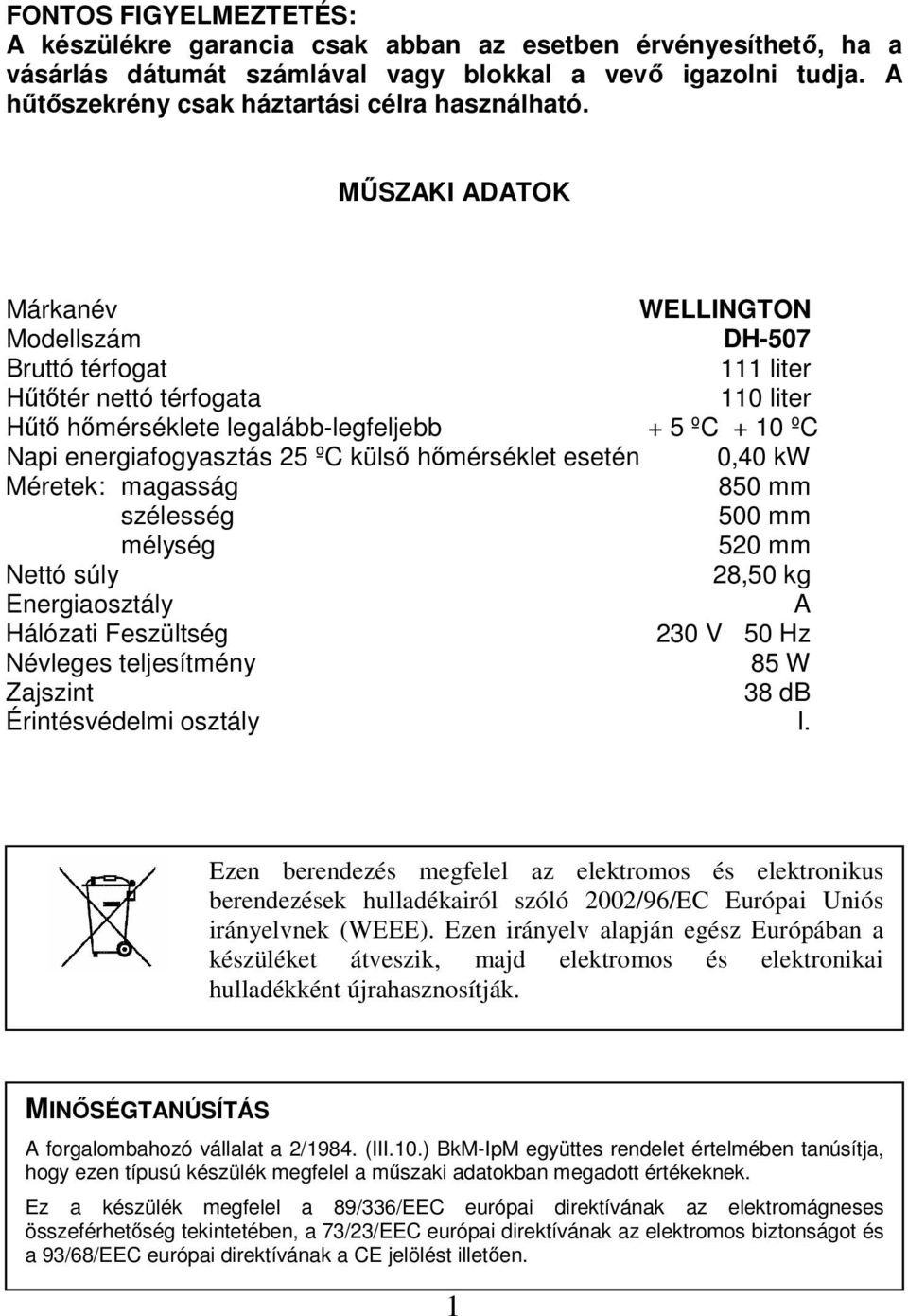

2 FONTOS FIGYELMEZTETÉS: A készülékre garancia csak abban az esetben érvényesíthető, ha a vásárlás dátumát számlával vagy blokkal a vevő igazolni tudja. A hűtőszekrény csak háztartási célra használható. MŰSZAKI ADATOK Márkanév WELLINGTON Modellszám DH-507 Bruttó térfogat 111 liter Hűtőtér nettó térfogata 110 liter Hűtő hőmérséklete legalább-legfeljebb + 5 ºC + 10 ºC Napi energiafogyasztás 25 ºC külső hőmérséklet esetén 0,40 kw Méretek: magasság 850 mm szélesség 500 mm mélység 520 mm Nettó súly 28,50 kg Energiaosztály A Hálózati Feszültség 230 V 50 Hz Névleges teljesítmény 85 W Zajszint 38 db Érintésvédelmi osztály I. Ezen berendezés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EC Európai Uniós irányelvnek (WEEE). Ezen irányelv alapján egész Európában a készüléket átveszik, majd elektromos és elektronikai hulladékként újrahasznosítják. MINŐSÉGTANÚSÍTÁS A forgalombahozó vállalat a 2/1984. (III.10.) BkM-IpM együttes rendelet értelmében tanúsítja, hogy ezen típusú készülék megfelel a műszaki adatokban megadott értékeknek. Ez a készülék megfelel a 89/336/EEC európai direktívának az elektromágneses összeférhetőség tekintetében, a 73/23/EEC európai direktívának az elektromos biztonságot és a 93/68/EEC európai direktívának a CE jelölést illetően. 1

3 BIZTONSÁGI ELŐÍRÁSOK Amennyiben ez a készülék egy zárral felszerelt régi hűtőszekrény helyére kerül, a régi készülékről távolítsa el a zárat, nehogy gyermekek játék közben bezárják magukat. Figyelem! Az áramütés veszélyének elkerülése érdekében: - a készüléket csak földelt aljzathoz csatlakoztassa; - a csatlakoztatáshoz ne használjon adaptert, elosztót vagy hosszabbítót; - csak szakképzett szerelő cserélheti ki a vezetéket; - ne használjon 15 W-nál erősebb égőt. Az R600a-val (természetes környezetbarát, de tűzveszélyes gáz) működtetett hűtő-fagyasztók használata különös elővigyázatosságot igényel: Figyelem! A hűtőrendszer sérülésének elkerülése érdekében a készülék tisztításához ne használjon mechanikus eszközt, a jégtelenítés során ne használjon éles fémeszközt! Figyelem! A hűtőrendszer sérülése esetén ne használjon nyílt lángot a készülék közelében! Figyelem! A hűtőrendszer sérülése esetén alaposan szellőztesse ki a helyiséget. Ne fedje el a készülék mögötti szellőzőnyílást. Figyelem! A gyártó nem javasolja további elektromos készülékek használatát a készüléken belül. Az alábbi esetekben húzza ki a csatlakozó dugót a hálózati aljzatból: - Áramkimaradás; - Belső és külső tisztítás, a fagyasztórekesz leolvasztása; - A készülék alatt a padló felmosása; - Hibajavítás, lámpacsere; - Ha hosszabb időre elutazik. BEÜZEMELÉS A gyártó semmilyen felelősséget sem vállal a nem megfelelő beüzemelésből vagy nem megfelelő földelésből eredő hibákért és sérülésekért. A csomagolóanyag eltávolítása után a hűtőszekrény belső terét meg kell tisztítani. Javasolt először szódabikarbónás meleg vízzel áttörölni, utána pedig száraz ruhával szárazra törölni, és még 1-2 óráig nyitva 2

4 hagyni az ajtót. A készülék külső tisztításához folyékony tisztítószert használjon. A készüléket jól szellőző helyre állítsa, hőforrástól minél távolabb, tűzhelytől és fűtőkészüléktől legalább 50 cm-re. A készülék fülkébe vagy más behatárolt helyre történő elhelyezése nem javasolt. Az ajtó magától történő becsukódásához úgy állítsa be a lábat (2. ábra, 4. pont), hogy a készülék egy kicsit hátra dőljön. A hűtőszekrény magassága 840 mm, ami 850 mm-ig növelhető, ha a két pótlábat (1. ábra, 10. pont) is beszereli és beállítja. Helyezze be a tartozékokat a készülékbe. Mielőtt a készüléket csatlakoztatná az elektromos hálózathoz, győződjön meg róla, hogy a termékcímkén feltüntetett feszültség megegyezik a hálózati feszültséggel. Várjon kb. 3 órát, mielőtt a készüléket csatlakoztatná az elektromos hálózathoz, hogy a szállítás során esetleg elmozdult hűtőfolyadék a helyére kerülhessen. Illessze az elektromos csatlakozó dugót megfelelően földelt, 10 A-t elbíró hálózati aljzatba. Ha az aljzat nem földelt, vagy nem illeszkedik bele a csatlakozó dugó, hívjon szerelőt. Ne használjon adaptert, hosszabbítót vagy T-dugót túlmelegedés révén tüzet okozhatnak. A KÉSZÜLÉK LEÍRÁSA (1. ábra szerint) Tartozékok db 1. Gyümölcs- és zöldségtartó rekesz 1 2. Keretes üvegpolc 1 3. Keretes polc 2 4. Csavar 1 5. Ajtó fogantyú 1 6. Palacktartó 2 A hűtőtér oldalában található a szabályzópanel a háromfokozatú termosztáttal, a lámpával és a lámpa kapcsolójával (2. ábra) A hűtőszekrény megfelel az i EEC 87/308 előírás prevenciós és rádió interferencia eliminációs követelményeinek. 3

5 A KÉSZÜLÉK MEGFELELŐ HASZNÁLATA Az egyterű, egy kompresszoros készülék hűtőterét élelmiszer lehűtésére és hűtött élelmiszer tárolására használhatja. HŐMÉRSÉKLET SZABÁLYOZÁSA A készüléket csatlakoztassa az elektromos kábellel a hálózathoz, ekkor a termosztátnak kikapcsolt (off) állásban kell lennie. A termosztátnak az óramutató járásával megegyező irányban történő elfordításával indíthatja be a készüléket, ekkor a gomb enyhén kattanhat. A készülék bekapcsolása és leállása egy kis zajjal járhat. Figyelem! A hűtőszekrény ismételt bekapcsolására a kikapcsolás után leghamarabb 3-4 perccel kerülhet sor. A hűtőtér hőmérséklete a termosztáttal állítható be. A hőmérséklet lecsökkentéséhez fordítsa el a gombot az óramutató járásával megegyező irányban teljesen bal oldali helyzetéből teljesen jobbra. A hűtőtér automatikusan tartja a hőmérsékletet. Figyelem! A hűtőszekrény hermetikus hűtőrendszerében a folyadékok és gázok áramlása a kompresszor indulásakor működése során és leállásakor zajjal járhat. A hőmérséklet változásakor, a termosztát működése is zajt okozhat, ez is normális jelenség. Ez a készülék +16C és +30C fok közötti hőmérsékleten működik megfelelően (N osztály). Kérjük ne működtesse a hűtőszekrényt a megadott hőmérsékleti tartományon kívül, mert az a készülék meghibásodását okozhatja. A hűtőtér használata Az 5-6ºC és magasabb hőmérsékleten nem hosszan tárolandó friss élelmiszert a hűtőtérbe és annak ajtajába helyezze. Erősen illatozó vagy sajátos szagú élelmiszert és folyadékot csak zárt tartályban tároljon. A forró ételt szobahőmérsékletűre hűtse le, és csak ezután helyezze be a készülékbe. A gyümölcsök és zöldségek tárolására külön rekesz szolgál. A felette található polc nem csak rakodófelület, hanem a kiszáradástól is védi a rekeszek tartalmát. 4

6 LEOLVASZTÁS A hűtőtér hátsó faláról a jég automatikusan leolvasztódik, ezért az a kompresszor minden egyes leállásakor vízcseppes lesz, a víz pedig egy nyíláson keresztül az elvezető csövön lefolyik a kompresszor felett található gyűjtőtálcába, ahol elpárolog. Az ilyen időszakos leolvadás szükségszerű, és a készülék normális működését jelzi. A normál működés során és különösen akkor ha a hűtőszekrény ajtaja valameddig nyitva marad, a hűtő felületén jégréteg képződik. Ne használjon éles tárgyat vagy fémeszközt a jégréteg eltávolításához! Ha vastag jégréteg képződött, a hűtőszekrényt ki kell kapcsolni leolvasztáshoz. A fagyasztórekeszt legalább havonta egyszer le kell olvasztani, lehetőleg akkor, amikor legkevésbé van tele a hűtőszekrény. Az egész hűtőszekrényt is ki kell tisztítani. A leolvasztás menete: Kapcsolja ki a hűtőszekrényt a csatlakozó dugónak a hálózati aljzatból történő kihúzásával; Vegye ki az élelmiszereket, csomagolja papírba és tegye hűvös helyre; Hagyja nyitva a hűtőszekrény ajtaját. Az olvadékvíz a víztálcába fog lefolyni (2. ábra 1. pont) A leolvasztás végén vegye ki a víztálcát, öntse ki belőle a vizet, tisztítsa meg és tegye vissza a helyére. KARBANTARTÁS, TISZTÍTÁS A hűtőszekrényt legalább havonta egyszer szükséges kitisztítani. A tisztítás megkezdése előtt húzza ki a csatlakozó dugót a hálózati aljzatból. Mossa ki a készüléket szódabikarbónás meleg vízzel. Soha ne használjon szemcsés tisztítószert, mosószert vagy szappant. Tisztítás után törölje szárazra a készülék belsejét, és legalább1-2 óráig hagyja nyitva az ajtót. A hatékonyabb hőcsere és az energia-megtakarítás érdekében legalább egyszer egy évben távolítsa el a port a hátul található kondenzátorról porszívóval vagy száraz kefével. 5

7 ÁLTALÁNOS TUDNIVALÓK Úgy helyezze be az élelmiszert a készülékbe, hogy ne akadályozza a levegő áramlását. Ne tegyen a polcokra papírlapot vagy nagyobb zacskót. A lehetséges legrövidebb ideig hagyja nyitva az ajtót. Ha nem működik a készülék, a szerelő kihívása előtt ellenőrizze az alábbiakat: - megfelelően illeszkedik-e a csatlakozó dugó a hálózati aljzatba; - van-e áram a hálózati aljzatban; - nincs-e a termosztát kikapcsolt ( 0 ) állapotban. Ha a készülék túlzottan zajosan működik, győződjön meg arról, hogy: - a hűtőszekrény megfelelően van-e szintezve; - egyenletesen van-e elhelyezve az élelmiszer; - nem a kompresszor csöve ér-e hozzá a készülékhez; - van-e elegendő hely a hűtőszekrény mögött. A nem megfelelő hűtést okozhatja: - túl sok élelmiszer behelyezése; - az ajtó nem elég szoros illeszkedése; - vagy ha nagyon poros a kompresszor. 1. ábra - Szerkezeti ábra és tartozékok helye 2. ábra A hűtőszekrény működésének, szabályozásának és olvadékvíz kimenetének vázlata 1 - olvadékvíz gyűjtőtálcája 2 olvadékvíz elvezető nyílás 3 szabályozópanel 4 termosztát kapcsoló 5 - olvadékvíz kivezető cső 6 lábak 6
