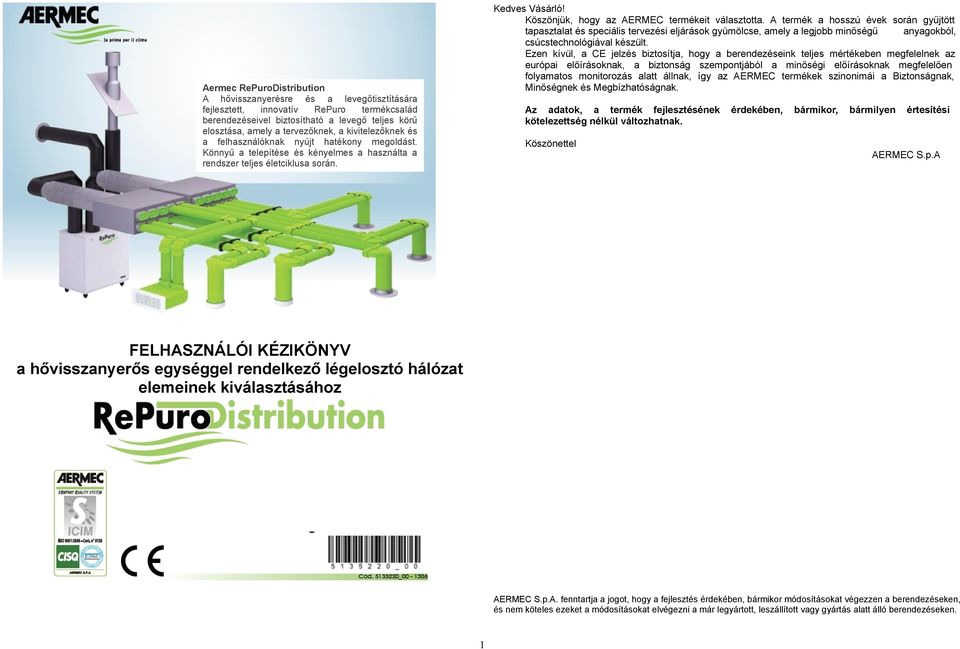

FELHASZNÁLÓI KÉZIKÖNYV a hővisszanyerős egységgel rendelkező légelosztó hálózat elemeinek kiválasztásához

Átírás

1 Kedves Vásárló! Köszönjük, hogy az ERMEC termékeit választotta. termék a hosszú évek során gyűjtött tapasztalat és speciális tervezési eljárások gyümölcse, amely a legjobb minőségű anyagokból, csúcstechnológiával készült. Ezen kívül, a CE jelzés biztosítja, hogy a berendezéseink teljes mértékeben megfelelnek az európai előírásoknak, a biztonság szempontjából a minőségi előírásoknak megfelelően folyamatos monitorozás alatt állnak, így az ERMEC termékek szinonimái a Biztonságnak, Minőségnek és Megbízhatóságnak. ermec RePuroDistribution hővisszanyerésre és a levegőtisztítására fejlesztett, innovatív RePuro termékcsalád berendezéseivel biztosítható a levegő teljes körű elosztása, amely a tervezőknek, a kivitelezőknek és a felhasználóknak nyújt hatékony megoldást. Könnyű a telepítése és kényelmes a használta a rendszer teljes életciklusa során. z adatok, a termék fejlesztésének kötelezettség nélkül változhatnak. érdekében, bármikor, bármilyen értesítési Köszönettel ERMEC S.p. FELHSZNÁLÓI KÉZIKÖNYV a hővisszanyerős egységgel rendelkező légelosztó hálózat elemeinek kiválasztásához ERMEC S.p.. fenntartja a jogot, hogy a fejlesztés érdekében, bármikor módosításokat végezzen a berendezéseken, és nem köteles ezeket a módosításokat elvégezni a már legyártott, leszállított vagy gyártás alatt álló berendezéseken.

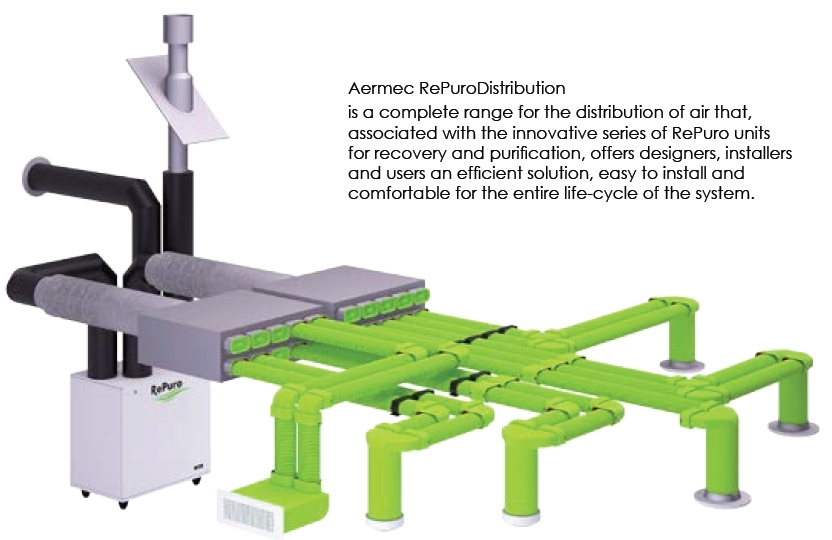

2 Tartalomjegyzék. ÁLTLÁNOS FIGYELMEZTETÉSEK... ermec RePuroDistribution hővisszanyerésre és a levegőtisztítására fejlesztett, innovatív RePuro termékcsalád berendezéseivel biztosítható a levegő teljes körű elosztása, amely a tervezőknek, a kivitelezőknek és a felhasználóknak nyújt hatékony megoldást. Könnyű a telepítése és kényelmes a használta a rendszer teljes életciklusa során.. DOKUMENTUMOK MEGŐRZÉSE....2 BIZTONSÁGI ÉS TELEPÍTÉSI ELŐÍRÁSOK INFORMÁCIÓK MOZGTÁS SZÁLLÍTÁS ELLENŐRZÉS KÉZHEZVÉTELT KÖVETŐEN TELEPÍTÉS HTÉKONY LEVEGŐELOSZTÓ HÁLÓZT KOMFORTOT BIZTOSÍTÓ ELŐNYEI...5 ntibakteriális, fél-merev, fél-ovális légcsatorna...6 Fél-merev, körkeresztmetszetű légcsatorna...6 Merev, téglalap keresztmetszetű légcsatorna LEVEGŐ ELOSZTÓRENDSZER FELÉPÍTÉSE Jellegzetes rendszer kialakítás RePuro RePuro 7 berendezéssel, antibakteriális, fél-merev, félovális légcsatornával Jellegzetes rendszer kialakítás RePuro 25 RePuro 35 berendezéssel, antibakteriális, fél-merev, félmegjegyzés: z ábrán egy lehetséges kialakítást látható, fél-merev, fél-ovális légcsatorna rendszer esetén, amely az alábbiakból épül fel:. RePuro5 hővisszanyerő berendezés 2. légcsatorna a külső levegő beszívására és az elhasznált levegő kidobására 3. kapcsolat a hővisszanyerő egység és az osztódobozok között. osztódoboz 5. légelosztás az antibakteriális, fél-merev, fél-ovális, csővezetékekben (zölddel jelölve a fenti ábrán) ovális légcsatornával...9 z ermec a fenti 5 eleméből álló rendszerének van két másik változata is: fél-merev körkeresztmetszetű légcsatorna hálózat merev, téglalap keresztmetszetű légcsatorna hálózat légcsatornával Jellegzetes rendszer kialakítás RePuro 5 RePuro 55 RePuro 65 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával Jellegzetes rendszer kialakítás RePuro RePuro 7 berendezéssel, fél-merev, körkeresztmetszetű légcsatornával Jellegzetes rendszer kialakítás RePuro 25 RePuro 35 berendezéssel, fél-merev, körkeresztmetszetű 5.6 Jellegzetes rendszer kialakítás RePuro 5 RePuro 55 RePuro 65 berendezéssel, fél-merev, körkeresztmetszetű légcsatornával Jellegzetes rendszer kialakítás RePuro RePuro 7 berendezéssel, merev, téglalap keresztmetszetű légcsatornával Jellegzetes rendszer kialakítás RePuro 25 RePuro 35 berendezéssel, merev, téglalap keresztmetszetű légcsatornával Jellegzetes rendszer kialakítás RePuro 5 RePuro 55 RePuro 55 berendezéssel, merev, téglalap keresztmetszetű légcsatornával...6 2

3 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI...7 DN5 ÉS DN8 SZIGETELT KÖRLÉGCSTORN ELEMEK, FRISSLEVEGŐ VÉTELEZÉSÉRE ÉS Z ELHSZNÁLT LEVEGŐ KIDOBÁRÁS SZIGETELT KÖR LÉGCSTORNELEMEK JELLEMZŐI KOMPTIBILITÁSI TÁBLÁZT: FRISSLEVEGŐ VÉTELEZÉSÉHEZ/ELHSZNÁLT LEVEGŐ KIDOBÁSÁHOZ SZÜKSÉGES, ILLETVE REPURO ÉS Z OSZTÓDOBOZ KÖZTI RENDSZERELMEKHEZ Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI...9 CSTLKOZÓ ÉS OSZTÓDOBOZOK, LEVEGŐKEZELŐ EGYSÉGEK ÉS EGYÉB KIEGÉSZÍTŐK CSTLKOZÓ ÉS OSZTÓDOBOZOK, Z UTÓKEZELŐ EGYSÉGEK ÉS EGYÉB KIEGÉSZÍTŐK TULJDONSÁGI Z OSZTÓDOBOZOK ÉS HOZZÁJUK TRTOZÓ KIEGÉSZÍTŐK KOMPTIBILITÁSI TÁBLÁZT...23 JELLEGZETES RENDSZER KILKÍTÁS, NTIBKTERIÁLIS, FÉL-MERVEV, FÉL-OVÁLIS LÉGCSTORNÁHOZ NTIBKTERIÁLIS, FÉL-MEREV, FÉL-OVÁLIS ELOSZTÓHÁLÓZT KOMPTIBILITÁSI TÁBLÁZT Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI...25 JELLEGZETES RENDSZER KILKÍTÁS, FÉL-MERVEV, KÖRKERESZTMETSZETŰ LÉGCSTORNÁHOZ FÉL-MEREV, KÖRKERESZTMETSZETŰ ELOSZTÓHÁLÓZT KOMPTIBILITÁSI TÁBLÁZT Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI...32 JELLEGZETES RENDSZER KILKÍTÁS, MERVEV, TÉGLLP KERESZTMETSZETŰ LÉGCSTORNÁHOZ MEREV, TÉGLLP KERESZTMETSZETŰ ELOSZTÓHÁLÓZT KOMPTIBILITÁSI TÁBLÁZT Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI IRÁNYELVEK LEVEGŐELOSZTÓ RENDSZERHEZ LEVEGŐELOSZTÓ RENDSZERREL SZEMBEN TÁMSZTOTT KÖVETELMÉNYEK LEVEGŐELOSZTÓ RENDSZER MEGTERVEZÉSE...3 3

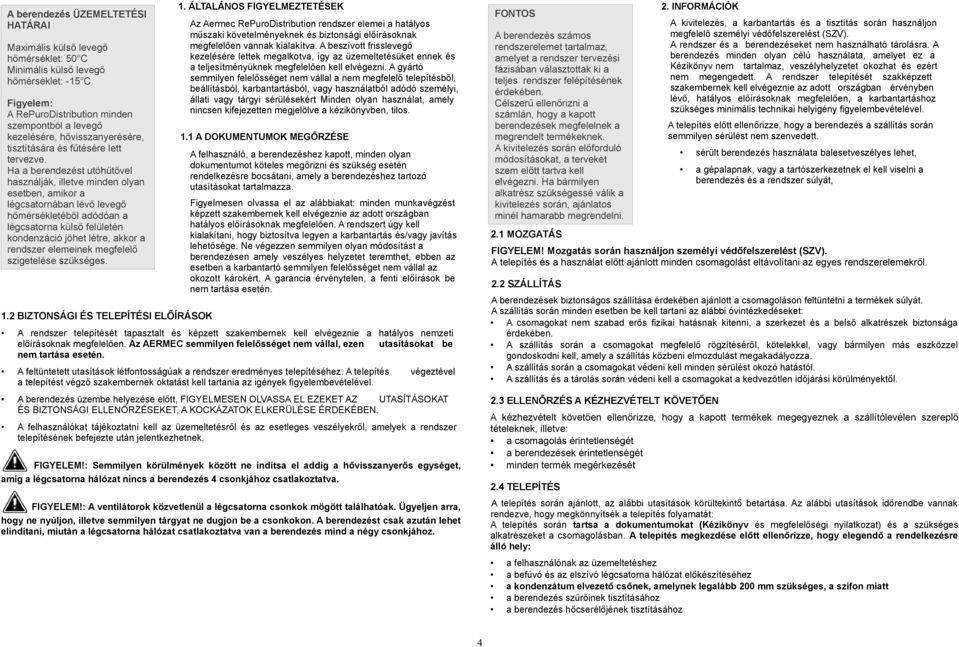

4 berendezés ÜZEMELTETÉSI HTÁRI Maimális külső levegő hőmérséklet: 5 C Minimális külső levegő hőmérséklet: -5 C Figyelem: RePuroDistribution minden szempontból a levegő kezelésére, hővisszanyerésére, tisztítására és fűtésére lett tervezve. Ha a berendezést utóhűtővel használják, illetve minden olyan esetben, amikor a légcsatornában lévő levegő hőmérsékletéből adódóan a légcsatorna külső felületén kondenzáció jöhet létre, akkor a rendszer elemeinek megfelelő szigetelése szükséges.. ÁLTLÁNOS FIGYELMEZTETÉSEK FONTOS z ermec RePuroDistribution rendszer elemei a hatályos műszaki követelményeknek és biztonsági előírásoknak megfelelően vannak kialakítva. beszívott frisslevegő kezelésére lettek megalkotva, így az üzemeltetésüket ennek és a teljesítményüknek megfelelően kell elvégezni. gyártó semmilyen felelősséget nem vállal a nem megfelelő telepítésből, beállításból, karbantartásból, vagy használatból adódó személyi, állati vagy tárgyi sérülésekért Minden olyan használat, amely nincsen kifejezetten megjelölve a kézikönyvben, tilos. berendezés számos rendszerelemet tartalmaz, amelyet a rendszer tervezési fázisában választottak ki a teljes rendszer felépítésének érdekében. Célszerű ellenőrizni a számlán, hogy a kapott berendezések megfelelnek a megrendelt termékeknek. kivitelezés során előforduló módosításokat, a terveket szem előtt tartva kell elvégezni. Ha bármilyen alkatrész szükségessé válik a kivitelezés során, ajánlatos minél hamarabb megrendelni.. DOKUMENTUMOK MEGŐRZÉSE felhasználó, a berendezéshez kapott, minden olyan dokumentumot köteles megőrizni és szükség esetén rendelkezésre bocsátani, amely a berendezéshez tartozó utasításokat tartalmazza. Figyelmesen olvassa el az alábbiakat: minden munkavégzést képzett szakembernek kell elvégeznie az adott országban hatályos előírásoknak megfelelően. rendszert úgy kell kialakítani, hogy biztosítva legyen a karbantartás és/vagy javítás lehetősége. Ne végezzen semmilyen olyan módosítást a berendezésen amely veszélyes helyzetet teremthet, ebben az esetben a karbantartó semmilyen felelősséget nem vállal az okozott károkért. garancia érvénytelen, a fenti előírások be nem tartása esetén. rendszer telepítését tapasztalt és képzett szakembernek kell elvégeznie a hatályos nemzeti előírásoknak megfelelően. z ERMEC semmilyen felelősséget nem vállal, ezen utasításokat be nem tartása esetén. feltüntetett utasítások létfontosságúak a rendszer eredményes telepítéséhez. telepítés a telepítést végző szakembernek oktatást kell tartania az igények figyelembevételével. berendezés üzembe helyezése előtt, FIGYELMESEN OLVSS EL EZEKET Z UTSÍTÁSOKT ÉS BIZTONSÁGI ELLENŐRZÉSEKET, KOCKÁZTOK ELKERÜLÉSE ÉRDEKÉBEN. felhasználókat tájékoztatni kell az üzemeltetésről és az esetleges veszélyekről, amelyek a rendszer telepítésének befejezte után jelentkezhetnek. kivitelezés, a karbantartás és a tisztítás során használjon megfelelő személyi védőfelszerelést (SZV). rendszer és a berendezéseket nem használható tárolásra. berendezés minden olyan célú használata, amelyet ez a Kézikönyv nem tartalmaz, veszélyhelyzetet okozhat és ezért nem megengedett. rendszer telepítését szakképzett szakembernek kell elvégeznie az adott országban érvényben lévő, hatályos előírásoknak megfelelően, a karbantartáshoz szükséges minimális technikai helyigény figyelembevételével. telepítés előtt ellenőrizze, hogy a berendezés a szállítás során semmilyen sérülést nem szenvedett. sérült berendezés használata balesetveszélyes lehet, a gépalapnak, vagy a tartószerkezetnek el kell viselni a berendezés és a rendszer súlyát, 2. MOZGTÁS FIGYELEM! Mozgatás során használjon személyi védőfelszerelést (SZV). telepítés és a használat előtt ajánlott minden csomagolást eltávolítani az egyes rendszerelemekről. 2.2 SZÁLLÍTÁS berendezések biztonságos szállítása érdekében ajánlott a csomagoláson feltüntetni a termékek súlyát. szállítás során minden esetben be kell tartani az alábbi óvintézkedéseket: csomagokat nem szabad erős fizikai hatásnak kitenni, a szerkezet és a belső alkatrészek biztonsága érdekében. szállítás során a csomagokat megfelelő rögzítéséről, kötelekkel, vagy bármilyen más eszközzel gondoskodni kell, amely a szállítás közbeni elmozdulást megakadályozza. szállítás során a csomagokat védeni kell minden sérülést okozó hatástól. szállítás és a tárolás során védeni kell a csomagokat a kedvezőtlen időjárási körülményektől..2 BIZTONSÁGI ÉS TELEPÍTÉSI ELŐÍRÁSOK 2. INFORMÁCIÓK végeztével 2.3 ELLENŐRZÉS KÉZHEZVÉTELT KÖVETŐEN kézhezvételt követően ellenőrizze, hogy a kapott termékek megegyeznek a szállítólevélen szereplő tételeknek, illetve: a csomagolás érintetlenségét a berendezések érintetlenségét minden termék megérkezését FIGYELEM!: Semmilyen körülmények között ne indítsa el addig a hővisszanyerős egységet, amíg a légcsatorna hálózat nincs a berendezés csonkjához csatlakoztatva. 2. TELEPÍTÉS telepítés során ajánlott, az alábbi utasítások körültekintő betartása. z alábbi utasítások időrendbe vannak rendezve, hogy megkönnyítsék a telepítés folyamatát: telepítés során tartsa a dokumentumokat (Kézikönyv és megfelelőségi nyilatkozat) és a szükséges alkatrészeket a csomagolásban. telepítés megkezdése előtt ellenőrizze, hogy elegendő a rendelkezésre álló hely: FIGYELEM!: ventilátorok közvetlenül a légcsatorna csonkok mögött találhatóak. Ügyeljen arra, hogy ne nyúljon, illetve semmilyen tárgyat ne dugjon be a csonkokon. berendezést csak azután lehet elindítani, miután a légcsatorna hálózat csatlakoztatva van a berendezés mind a négy csonkjához. a felhasználónak az üzemeltetéshez a befúvó és az elszívó légcsatorna hálózat előkészítéséhez a kondenzátum elvezető csőnek, amelynek legalább 2 mm szükséges, a szifon miatt a berendezés szűrőinek tisztításához a berendezés hőcserélőjének tisztításához

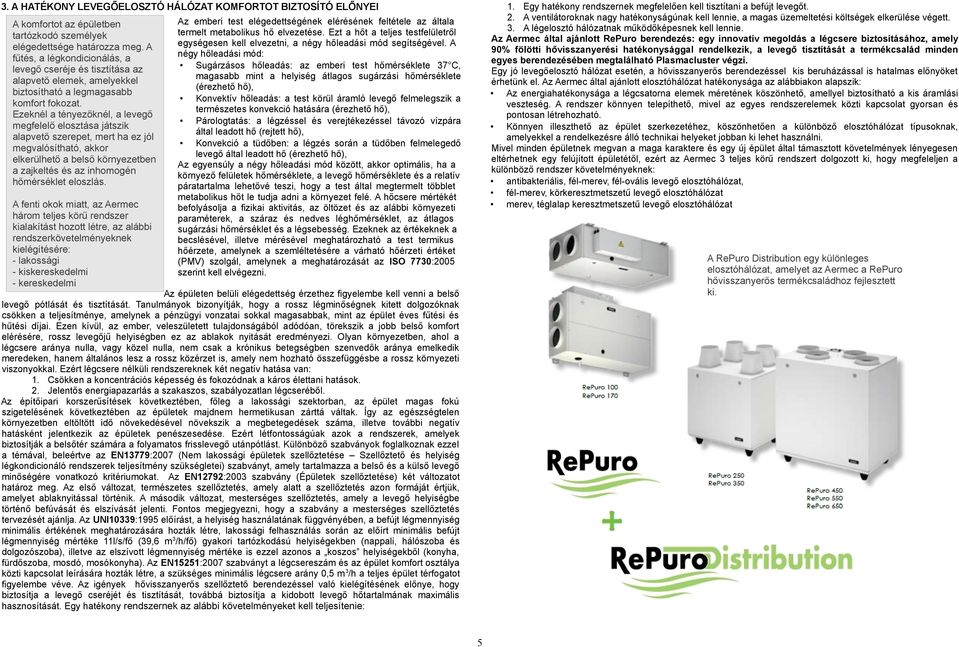

5 3. HTÉKONY LEVEGŐELOSZTÓ HÁLÓZT KOMFORTOT BIZTOSÍTÓ ELŐNYEI z emberi test elégedettségének elérésének feltétele az általa komfortot az épületben termelt metabolikus hő elvezetése. Ezt a hőt a teljes testfelületről tartózkodó személyek egységesen kell elvezetni, a négy hőleadási mód segítségével. elégedettsége határozza meg. négy hőleadási mód: fűtés, a légkondicionálás, a Sugárzásos hőleadás: az emberi test hőmérséklete 37 C, levegő cseréje és tisztítása az magasabb mint a helyiség átlagos sugárzási hőmérséklete alapvető elemek, amelyekkel (érezhető hő), biztosítható a legmagasabb Konvektív hőleadás: a test körül áramló levegő felmelegszik a komfort fokozat. természetes konvekció hatására (érezhető hő), Ezeknél a tényezőknél, a levegő Párologtatás: a légzéssel és verejtékezéssel távozó vízpára megfelelő elosztása játszik által leadott hő (rejtett hő), alapvető szerepet, mert ha ez jól Konvekció a tüdőben: a légzés során a tüdőben felmelegedő megvalósítható, akkor levegő által leadott hő (érezhető hő), elkerülhető a belső környezetben z egyensúly a négy hőleadási mód között, akkor optimális, ha a a zajkeltés és az inhomogén környező felületek hőmérséklete, a levegő hőmérséklete és a relatív hőmérséklet eloszlás. páratartalma lehetővé teszi, hogy a test által megtermelt többlet fenti okok miatt, az ermec három teljes körű rendszer kialakítást hozott létre, az alábbi rendszerkövetelményeknek kielégítésére: - lakossági - kiskereskedelmi - kereskedelmi. Egy hatékony rendszernek megfelelően kell tisztítani a befújt levegőt. 2. ventilátoroknak nagy hatékonyságúnak kell lennie, a magas üzemeltetési költségek elkerülése végett. 3. légelosztó hálózatnak működőképesnek kell lennie. z ermec által ajánlott RePuro berendezés: egy innovatív megoldás a légcsere biztosításához, amely 9% fölötti hővisszanyerési hatékonysággal rendelkezik, a levegő tisztítását a termékcsalád minden egyes berendezésében megtalálható Plasmacluster végzi. Egy jó levegőelosztó hálózat esetén, a hővisszanyerős berendezéssel kis beruházással is hatalmas előnyöket érhetünk el. z ermec által ajánlott elosztóhálózat hatékonysága az alábbiakon alapszik: z energiahatékonysága a légcsatorna elemek méretének köszönhető, amellyel biztosítható a kis áramlási veszteség. rendszer könnyen telepíthető, mivel az egyes rendszerelemek közti kapcsolat gyorsan és pontosan létrehozható. Könnyen illeszthető az épület szerkezetéhez, köszönhetően a különböző elosztóhálózat típusoknak, amelyekkel a rendelkezésre álló technikai helyeket jobban ki lehet használni. Mivel minden épületnek megvan a maga karaktere és egy új épület által támasztott követelmények lényegesen eltérhetnek egy felújított épületétől, ezért az ermec 3 teljes körű rendszert dolgozott ki, hogy megfeleljen a különböző rendszer követelményeknek: antibakteriális, fél-merev, fél-ovális levegő elosztóhálózat, fél-merev, körkeresztmetszetű levegő elosztóhálózat merev, téglalap keresztmetszetű levegő elosztóhálózat metabolikus hőt le tudja adni a környezet felé. hőcsere mértékét befolyásolja a fizikai aktivitás, az öltözet és az alábbi környezeti paraméterek, a száraz és nedves léghőmérséklet, az átlagos sugárzási hőmérséklet és a légsebesség. Ezeknek az értékeknek a becslésével, illetve mérésével meghatározható a test termikus hőérzete, amelynek a szemléltetésére a várható hőérzeti értéket (PMV) szolgál, amelynek a meghatározását az ISO 773:25 szerint kell elvégezni. RePuro Distribution egy különleges elosztóhálózat, amelyet az ermec a RePuro hővisszanyerős termékcsaládhoz fejlesztett ki. z épületen belüli elégedettség érzethez figyelembe kell venni a belső levegő pótlását és tisztítását. Tanulmányok bizonyítják, hogy a rossz légminőségnek kitett dolgozóknak csökken a teljesítménye, amelynek a pénzügyi vonzatai sokkal magasabbak, mint az épület éves fűtési és hűtési díjai. Ezen kívül, az ember, veleszületett tulajdonságából adódóan, törekszik a jobb belső komfort elérésére, rossz levegőjű helyiségben ez az ablakok nyitását eredményezi. Olyan környezetben, ahol a légcsere aránya nulla, vagy közel nulla, nem csak a krónikus betegségben szenvedők aránya emelkedik meredeken, hanem általános lesz a rossz közérzet is, amely nem hozható összefüggésbe a rossz környezeti viszonyokkal. Ezért légcsere nélküli rendszereknek két negatív hatása van:. Csökken a koncentrációs képesség és fokozódnak a káros élettani hatások. 2. Jelentős energiapazarlás a szakaszos, szabályozatlan légcseréből. z építőipari korszerűsítések következtében, főleg a lakossági szektorban, az épület magas fokú szigetelésének következtében az épületek majdnem hermetikusan zárttá váltak. Így az egészségtelen környezetben eltöltött idő növekedésével növekszik a megbetegedések száma, illetve további negatív hatásként jelentkezik az épületek penészesedése. Ezért létfontosságúak azok a rendszerek, amelyek biztosítják a belsőtér számára a folyamatos frisslevegő utánpótlást. Különböző szabványok foglalkoznak ezzel a témával, beleértve az EN3779:27 (Nem lakossági épületek szellőztetése Szellőztető és helyiség légkondicionáló rendszerek teljesítmény szükségletei) szabványt, amely tartalmazza a belső és a külső levegő minőségére vonatkozó kritériumokat. z EN2792:23 szabvány (Épületek szellőztetése) két változatot határoz meg. z első változat, természetes szellőztetés, amely alatt a szellőztetés azon formáját értjük, amelyet ablaknyitással történik. második változat, mesterséges szellőztetés, amely a levegő helyiségbe történő befúvását és elszívását jelenti. Fontos megjegyezni, hogy a szabvány a mesterséges szellőztetés tervezését ajánlja. z UNI339:995 előírást, a helyiség használatának függvényében, a befújt légmennyiség minimális értékének meghatározására hozták létre, lakossági felhasználás során az előírt minimális befújt légmennyiség mértéke l/s/fő (39,6 m 3/h/fő) gyakori tartózkodású helyiségekben (nappali, hálószoba és dolgozószoba), illetve az elszívott légmennyiség mértéke is ezzel azonos a koszos helyiségekből (konyha, fürdőszoba, mosdó, mosókonyha). z EN525:27 szabványt a légcsereszám és az épület komfort osztálya közti kapcsolat leírására hozták létre, a szükséges minimális légcsere arány,5 m 3/h a teljes épület térfogatot figyelembe véve. z igények hővisszanyerős szellőztető berendezéssel való kielégítésének előnye, hogy biztosítja a levegő cseréjét és tisztítását, továbbá biztosítja a kidobott levegő hőtartalmának maimális hasznosítását. Egy hatékony rendszernek az alábbi követelményeket kell teljesítenie: 5

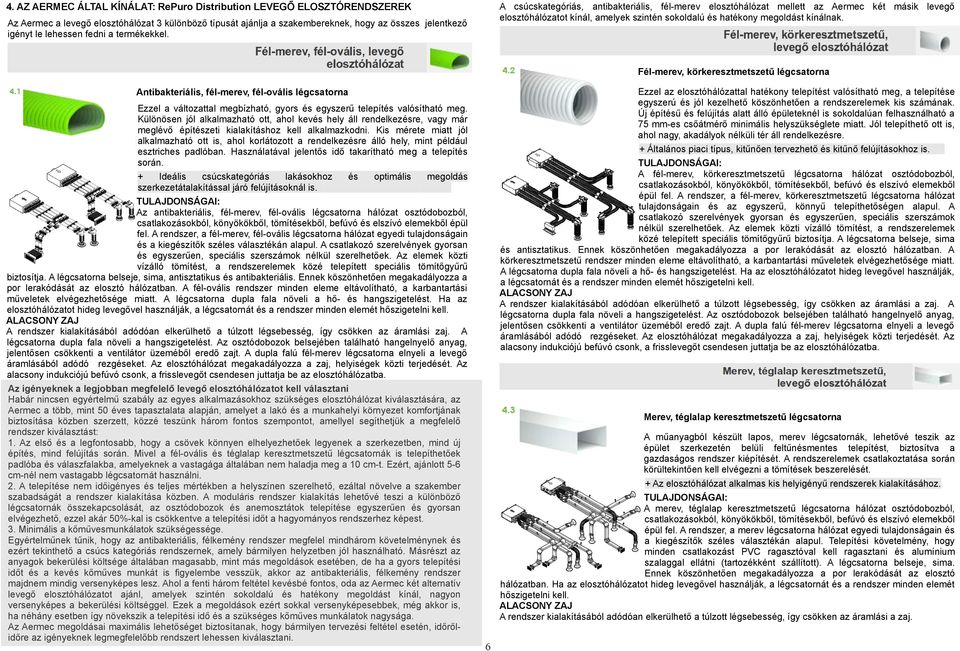

6 . Z ERMEC ÁLTL KÍNÁLT: RePuro Distribution LEVEGŐ ELOSZTÓRENDSZEREK csúcskategóriás, antibakteriális, fél-merev elosztóhálózat mellett az ermec két másik levegő elosztóhálózatot kínál, amelyek szintén sokoldalú és hatékony megoldást kínálnak. z ermec a levegő elosztóhálózat 3 különböző típusát ajánlja a szakembereknek, hogy az összes jelentkező igényt le lehessen fedni a termékekkel. Fél-merev, körkeresztmetszetű légcsatorna Ezzel az elosztóhálózattal hatékony telepítést valósítható meg, a telepítése egyszerú és jól kezelhető köszönhetően a rendszerelemek kis számának. Új építésű és felújítás alatt álló épületeknél is sokoldalúan felhasználható a 75 mm-es csőátmérő minimális helyszükséglete miatt. Jól telepíthető ott is, ahol nagy, akadályok nélküli tér áll rendelkezésre. + Általános piaci típus, kitűnően tervezhető és kitűnő felújításokhoz is. TULJDONSÁGI: fél-merev, körkeresztmetszetű légcsatorna hálózat osztódobozból, csatlakozásokból, könyökökből, tömítésekből, befúvó és elszívó elemekből épül fel. rendszer, a fél-merev, körkeresztmetszetű légcsatorna hálózat tulajdonságain és az egyszerű, könnyű telepíthetőségen alapul. csatlakozó szerelvények gyorsan és egyszerűen, speciális szerszámok nélkül szerelhetőek. z elemek közti vízálló tömítést, a rendszerelemek közé telepített speciális tömítőgyűrű biztosítja. légcsatorna belseje, sima és antisztatikus. Ennek köszönhetően megakadályozza a por lerakódását az elosztó hálózatban. körkeresztmetszetű rendszer minden eleme eltávolítható, a karbantartási műveletek elvégezhetősége miatt. légcsatorna dupla fala növeli a hő- és hangszigetelést. Ha az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. LCSONY ZJ rendszer kialakításából adódóan elkerülhető a túlzott légsebesség, így csökken az áramlási a zaj. légcsatorna dupla fala növeli a hangszigetelést. z osztódobozok belsejében található hangelnyelő anyag, jelentősen csökkenti a ventilátor üzeméből eredő zajt. dupla falú fél-merev légcsatorna elnyeli a levegő áramlásából adódó rezgéseket. z elosztóhálózat megakadályozza a zaj, helyiségek közti terjedését. z alacsony indukciójú befúvó csonk, a frisslevegőt csendesen juttatja be az elosztóhálózatba. ntibakteriális, fél-merev, fél-ovális légcsatorna Ezzel a változattal megbízható, gyors és egyszerű telepítés valósítható meg. Különösen jól alkalmazható ott, ahol kevés hely áll rendelkezésre, vagy már meglévő építészeti kialakításhoz kell alkalmazkodni. Kis mérete miatt jól alkalmazható ott is, ahol korlátozott a rendelkezésre álló hely, mint például esztriches padlóban. Használatával jelentős idő takarítható meg a telepítés során. + Ideális csúcskategóriás lakásokhoz és optimális megoldás szerkezetátalakítással járó felújításoknál is. TULJDONSÁGI: z antibakteriális, fél-merev, fél-ovális légcsatorna hálózat osztódobozból, csatlakozásokból, könyökökből, tömítésekből, befúvó és elszívó elemekből épül fel. rendszer, a fél-merev, fél-ovális légcsatorna hálózat egyedi tulajdonságain és a kiegészítők széles választékán alapul. csatlakozó szerelvények gyorsan és egyszerűen, speciális szerszámok nélkül szerelhetőek. z elemek közti vízálló tömítést, a rendszerelemek közé telepített speciális tömítőgyűrű biztosítja. légcsatorna belseje, sima, antisztatikus és antibakteriális. Ennek köszönhetően megakadályozza a por lerakódását az elosztó hálózatban. fél-ovális rendszer minden eleme eltávolítható, a karbantartási műveletek elvégezhetősége miatt. légcsatorna dupla fala növeli a hő- és hangszigetelést. Ha az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. LCSONY ZJ rendszer kialakításából adódóan elkerülhető a túlzott légsebesség, így csökken az áramlási zaj. légcsatorna dupla fala növeli a hangszigetelést. z osztódobozok belsejében található hangelnyelő anyag, jelentősen csökkenti a ventilátor üzeméből eredő zajt. dupla falú fél-merev légcsatorna elnyeli a levegő áramlásából adódó rezgéseket. z elosztóhálózat megakadályozza a zaj, helyiségek közti terjedését. z alacsony indukciójú befúvó csonk, a frisslevegőt csendesen juttatja be az elosztóhálózatba. z igényeknek a legjobban megfelelő levegő elosztóhálózatot kell választani Habár nincsen egyértelmű szabály az egyes alkalmazásokhoz szükséges elosztóhálózat kiválasztására, az ermec a több, mint 5 éves tapasztalata alapján, amelyet a lakó és a munkahelyi környezet komfortjának biztosítása közben szerzett, közzé teszünk három fontos szempontot, amellyel segíthetjük a megfelelő rendszer kiválasztást:. z első és a legfontosabb, hogy a csövek könnyen elhelyezhetőek legyenek a szerkezetben, mind új építés, mind felújítás során. Mivel a fél-ovális és téglalap keresztmetszetű légcsatornák is telepíthetőek padlóba és válaszfalakba, amelyeknek a vastagága általában nem haladja meg a cm-t. Ezért, ajánlott 5-6 cm-nél nem vastagabb légcsatornát használni. 2. telepítése nem időigényes és teljes mértékben a helyszínen szerelhető, ezáltal növelve a szakember szabadságát a rendszer kialakítása közben. moduláris rendszer kialakítás lehetővé teszi a különböző légcsatornák összekapcsolását, az osztódobozok és anemosztátok telepítése egyszerűen és gyorsan elvégezhető, ezzel akár 5%-kal is csökkentve a telepítési időt a hagyományos rendszerhez képest. 3. Minimális a kőművesmunkálatok szükségessége. Egyértelműnek tűnik, hogy az antibakteriális, félkemény rendszer megfelel mindhárom követelménynek és ezért tekinthető a csúcs kategóriás rendszernek, amely bármilyen helyzetben jól használható. Másrészt az anyagok bekerülési költsége általában magasabb, mint más megoldások esetében, de ha a gyors telepítési időt és a kevés kőműves munkát is figyelembe vesszük, akkor az antibakteriális, félkemény rendszer majdnem mindig versenyképes lesz. hol a fenti három feltétel kevésbé fontos, oda az ermec két alternatív levegő elosztóhálózatot ajánl, amelyek szintén sokoldalú és hatékony megoldást kínál, nagyon versenyképes a bekerülési költséggel. Ezek a megoldások ezért sokkal versenyképesebbek, még akkor is, ha néhány esetben így növekszik a telepítési idő és a szükséges kőműves munkálatok nagysága. z ermec megoldásai maimális lehetőséget biztosítanak, hogy bármilyen tervezési feltétel esetén, időrőlidőre az igényeknek legmegfelelőbb rendszert lehessen kiválasztani. Merev, téglalap keresztmetszetű légcsatorna műanyagból készült lapos, merev légcsatornák, lehetővé teszik az épület szerkezetén belüli feltűnésmentes telepítést, biztosítva a gazdaságos rendszer kiépítését. rendszerelemek csatlakoztatása során körültekintően kell elvégezni a tömítések beszerelését. + z elosztóhálózat alkalmas kis helyigényű rendszerek kialakításához. TULJDONSÁGI: merev, téglalap keresztmetszetű légcsatorna hálózat osztódobozból, csatlakozásokból, könyökökből, tömítésekből, befúvó és elszívó elemekből épül fel. rendszer, a merev légcsatorna hálózat egyedi tulajdonságain és a kiegészítők széles választékán alapul. Telepítési követelmény, hogy minden csatlakozást PVC ragasztóval kell ragasztani és alumínium szalaggal ellátni (tartozékként szállított). légcsatorna belseje, sima. Ennek köszönhetően megakadályozza a por lerakódását az elosztó hálózatban. Ha az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. LCSONY ZJ rendszer kialakításából adódóan elkerülhető a túlzott légsebesség, így csökken az áramlási a zaj. 6

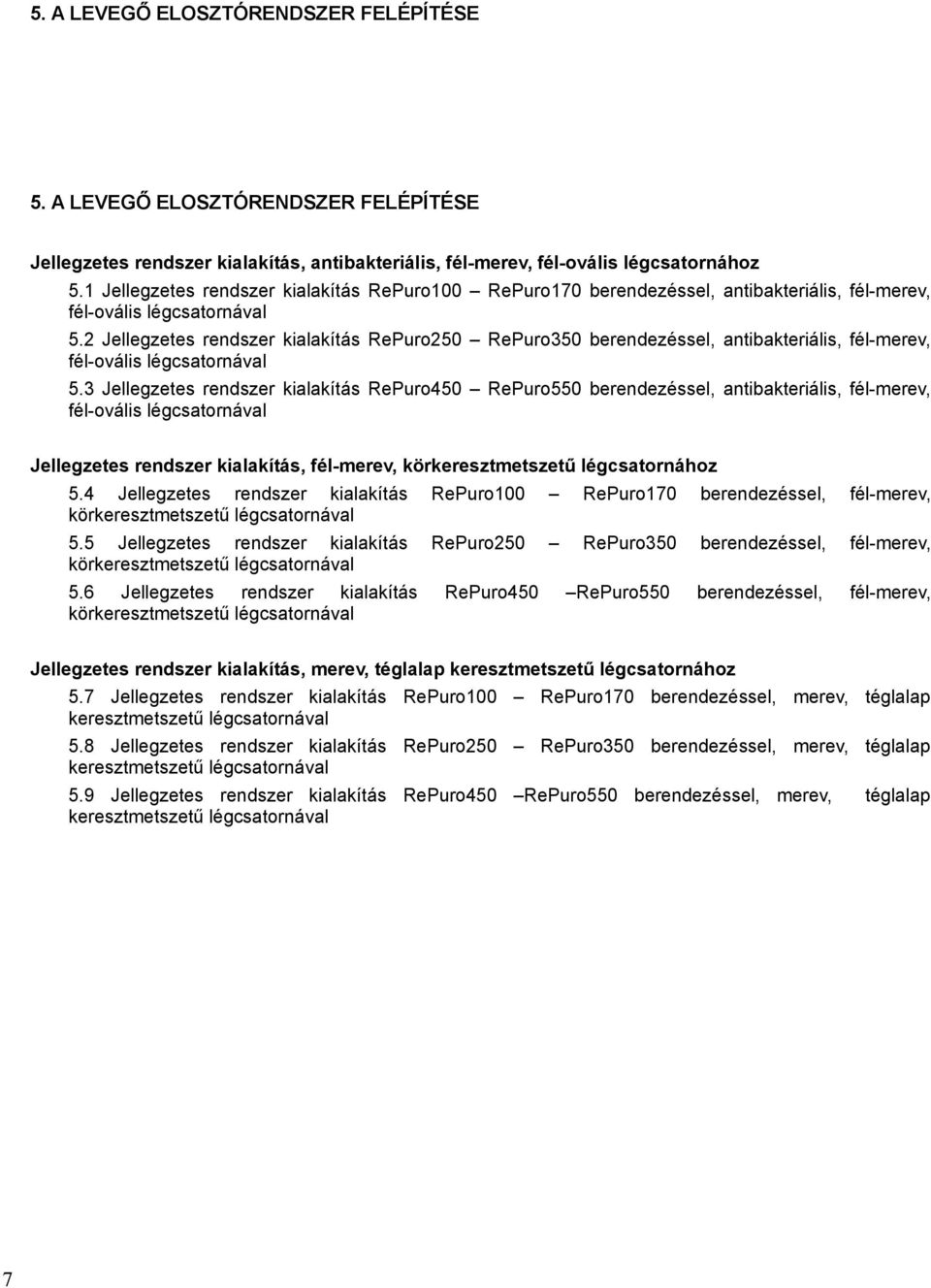

7 5. LEVEGŐ ELOSZTÓRENDSZER FELÉPÍTÉSE 5. LEVEGŐ ELOSZTÓRENDSZER FELÉPÍTÉSE Jellegzetes rendszer kialakítás, antibakteriális, fél-merev, fél-ovális légcsatornához 5. Jellegzetes rendszer kialakítás RePuro RePuro7 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával 5.2 Jellegzetes rendszer kialakítás RePuro25 RePuro35 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával 5.3 Jellegzetes rendszer kialakítás RePuro5 RePuro55 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával Jellegzetes rendszer kialakítás, fél-merev, körkeresztmetszetű légcsatornához 5. Jellegzetes rendszer kialakítás RePuro RePuro7 berendezéssel, körkeresztmetszetű légcsatornával 5.5 Jellegzetes rendszer kialakítás RePuro25 RePuro35 berendezéssel, körkeresztmetszetű légcsatornával 5.6 Jellegzetes rendszer kialakítás RePuro5 RePuro55 berendezéssel, körkeresztmetszetű légcsatornával fél-merev, fél-merev, fél-merev, Jellegzetes rendszer kialakítás, merev, téglalap keresztmetszetű légcsatornához 5.7 Jellegzetes rendszer kialakítás RePuro RePuro7 berendezéssel, merev, téglalap keresztmetszetű légcsatornával 5.8 Jellegzetes rendszer kialakítás RePuro25 RePuro35 berendezéssel, merev, téglalap keresztmetszetű légcsatornával 5.9 Jellegzetes rendszer kialakítás RePuro5 RePuro55 berendezéssel, merev, téglalap keresztmetszetű légcsatornával 7

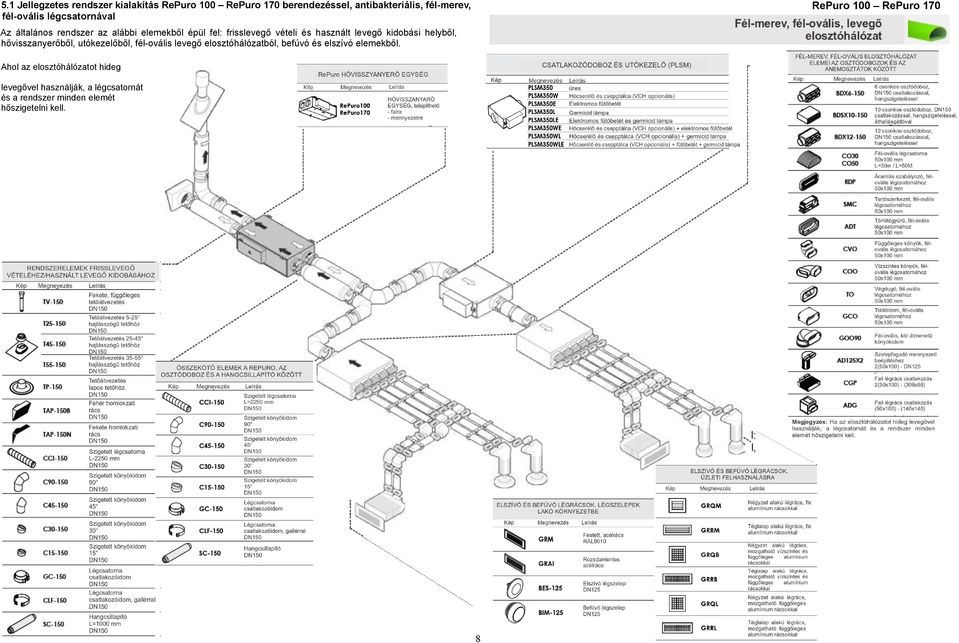

8 5. Jellegzetes rendszer kialakítás RePuro RePuro 7 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával RePuro RePuro 7 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. RePuro 25 RePuro 35 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi helyből és használt levegő kifúvásból, hővisszanyerőből, utókezelőből, fél-ovális levegő 8

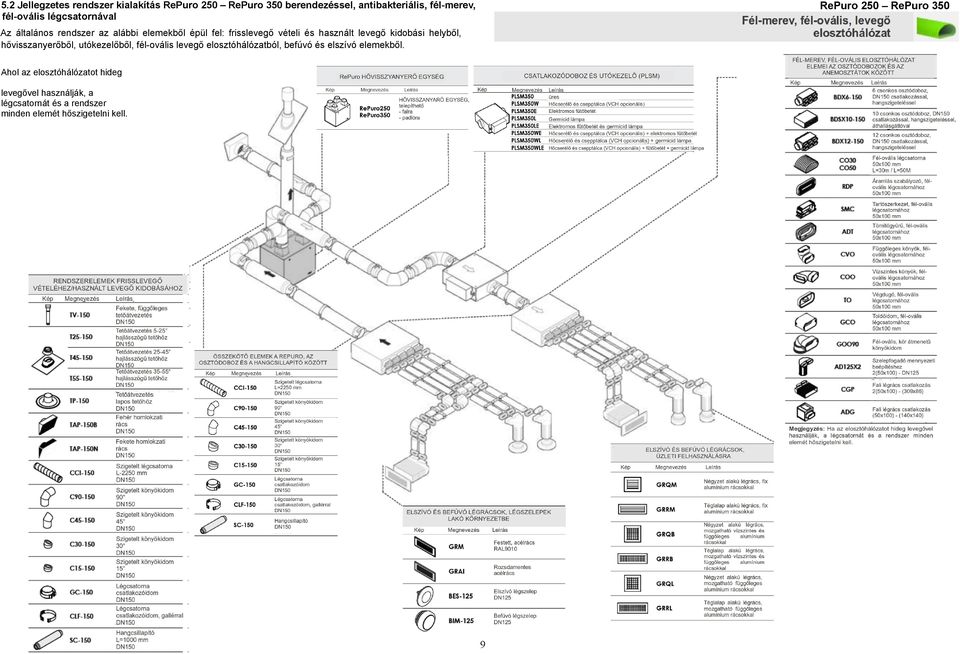

9 5.2 Jellegzetes rendszer kialakítás RePuro 25 RePuro 35 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával RePuro 25 RePuro 35 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. 9

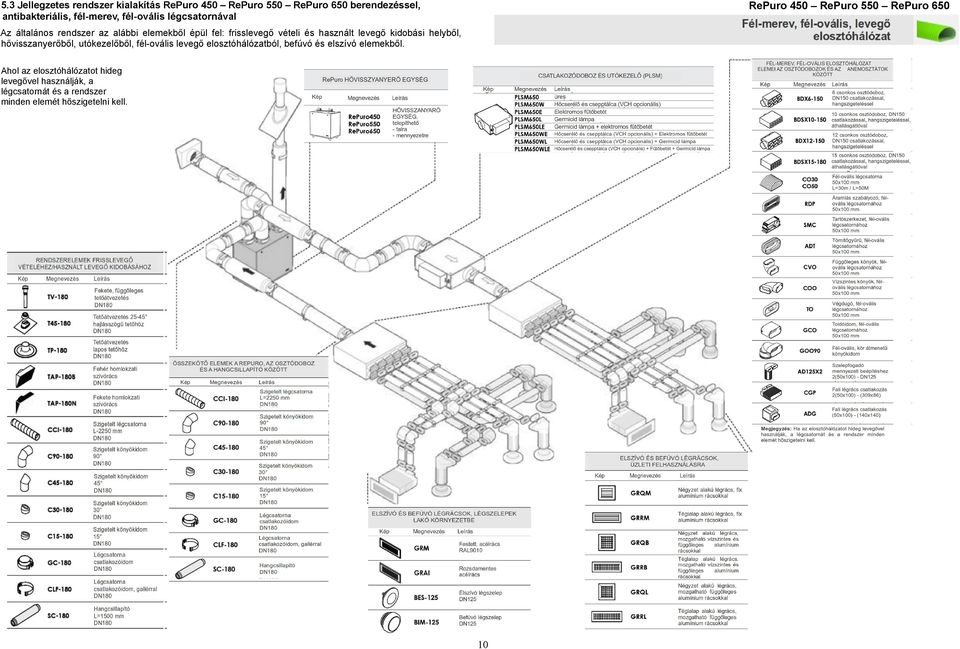

10 5.3 Jellegzetes rendszer kialakítás RePuro 5 RePuro 55 RePuro 65 berendezéssel, antibakteriális, fél-merev, fél-ovális légcsatornával RePuro 5 RePuro 55 RePuro 65 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell.

11 5. Jellegzetes rendszer kialakítás RePuro RePuro 7 berendezéssel, fél-merev, körkeresztmetszetű légcsatornával RePuro RePuro 7 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell.

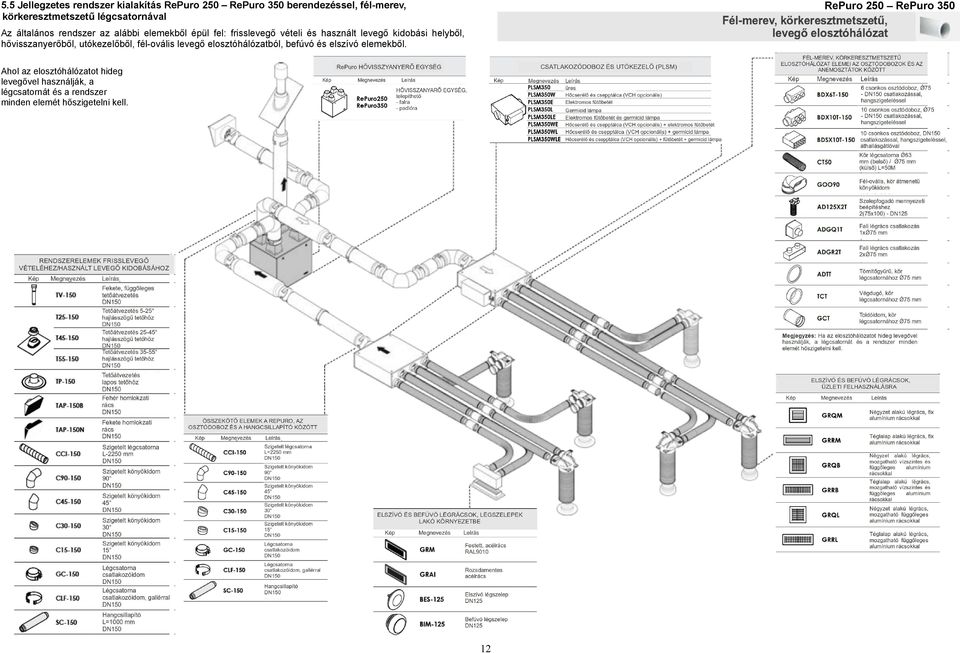

12 5.5 Jellegzetes rendszer kialakítás RePuro 25 RePuro 35 berendezéssel, fél-merev, körkeresztmetszetű légcsatornával RePuro 25 RePuro 35 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. 2

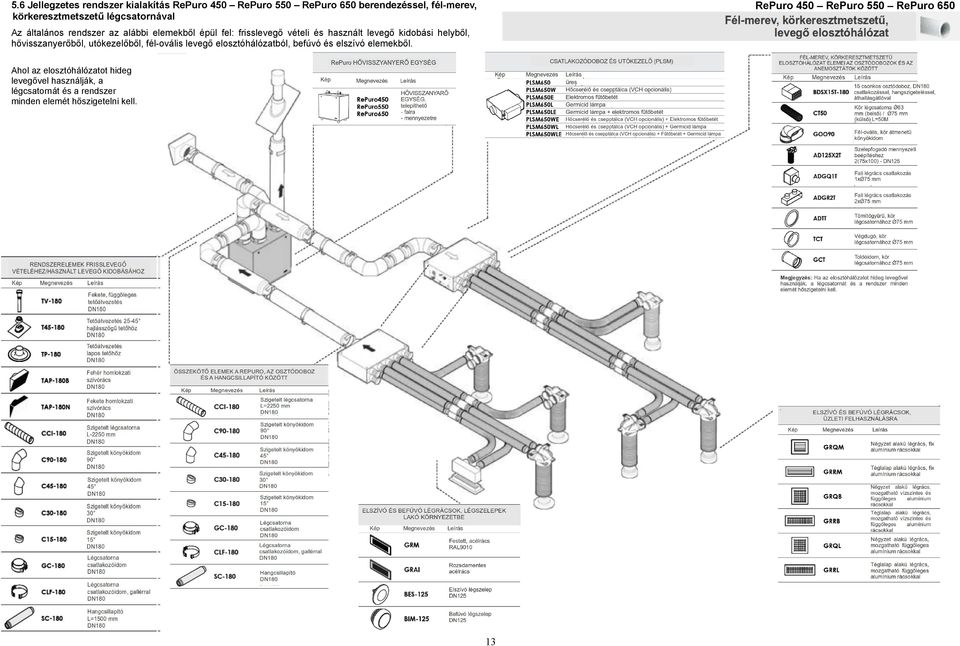

13 5.6 Jellegzetes rendszer kialakítás RePuro 5 RePuro 55 RePuro 65 berendezéssel, fél-merev, körkeresztmetszetű légcsatornával RePuro 5 RePuro 55 RePuro 65 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. 3

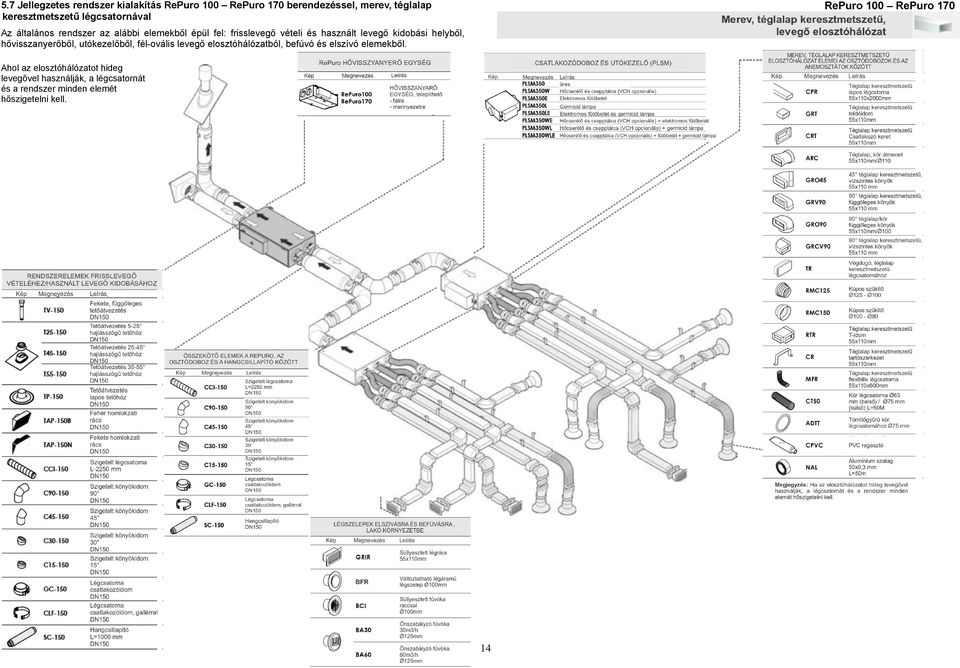

14 5.7 Jellegzetes rendszer kialakítás RePuro RePuro 7 berendezéssel, merev, téglalap keresztmetszetű légcsatornával RePuro RePuro 7 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell.

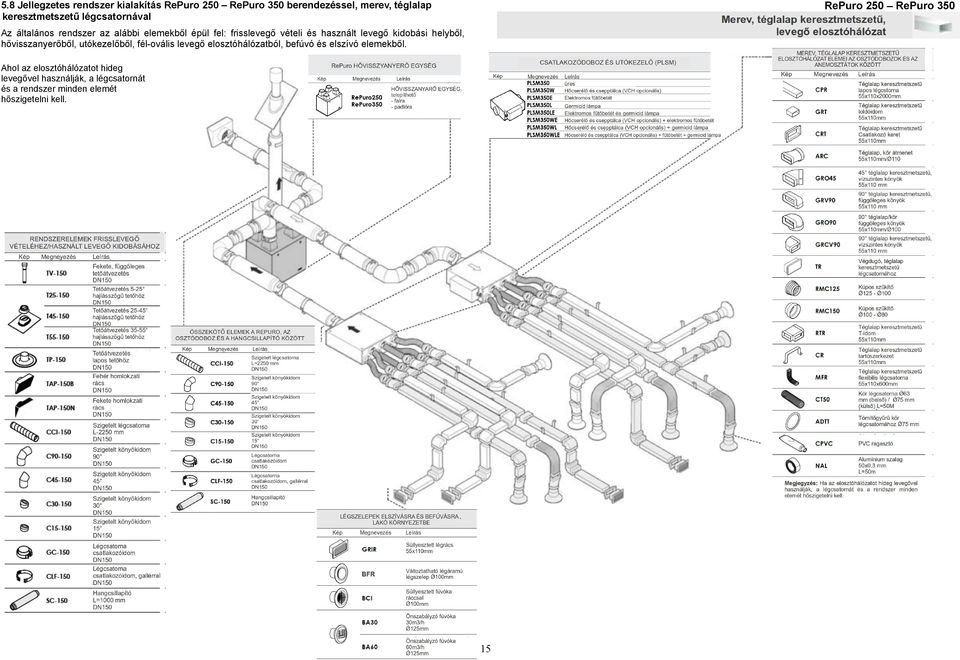

15 5.8 Jellegzetes rendszer kialakítás RePuro 25 RePuro 35 berendezéssel, merev, téglalap keresztmetszetű légcsatornával RePuro 25 RePuro 35 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. 5

16 5.9 Jellegzetes rendszer kialakítás RePuro 5 RePuro 55 RePuro 55 berendezéssel, merev, téglalap keresztmetszetű légcsatornával RePuro 5 RePuro 55 RePuro 65 z általános rendszer az alábbi elemekből épül fel: frisslevegő vételi és használt levegő kidobási helyből, hővisszanyerőből, utókezelőből, fél-ovális levegő elosztóhálózatból, befúvó és elszívó elemekből. hol az elosztóhálózatot hideg levegővel használják, a légcsatornát és a rendszer minden elemét hőszigetelni kell. 6

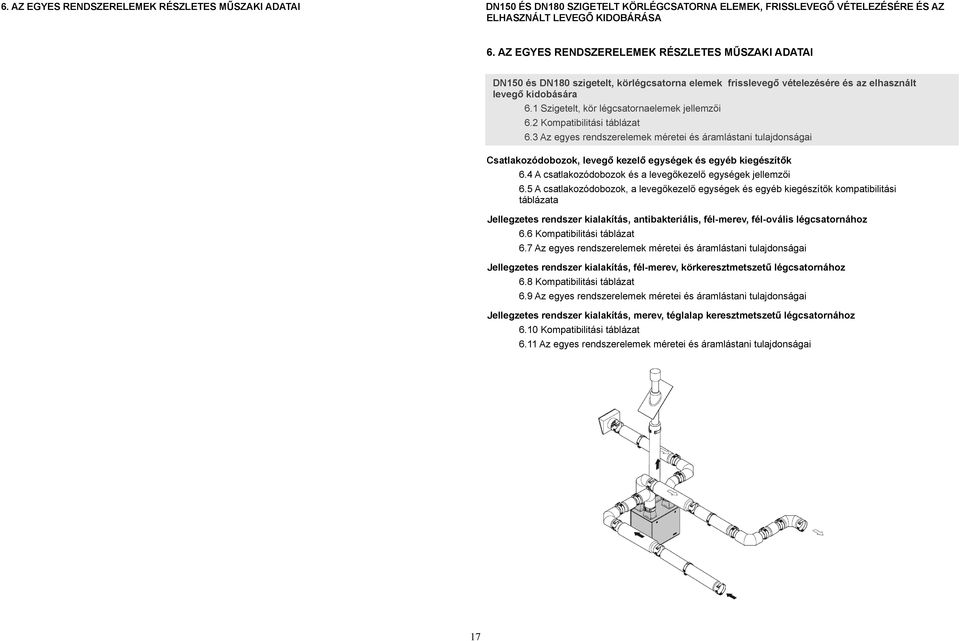

17 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI DN5 ÉS DN8 SZIGETELT KÖRLÉGCSTORN ELEMEK, FRISSLEVEGŐ VÉTELEZÉSÉRE ÉS Z ELHSZNÁLT LEVEGŐ KIDOBÁRÁS 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI DN5 és DN8 szigetelt, körlégcsatorna elemek frisslevegő vételezésére és az elhasznált levegő kidobására 6. Szigetelt, kör légcsatornaelemek jellemzői 6.2 Kompatibilitási táblázat 6.3 z egyes rendszerelemek méretei és áramlástani tulajdonságai Csatlakozódobozok, levegő kezelő egységek és egyéb kiegészítők 6. csatlakozódobozok és a levegőkezelő egységek jellemzői 6.5 csatlakozódobozok, a levegőkezelő egységek és egyéb kiegészítők kompatibilitási táblázata Jellegzetes rendszer kialakítás, antibakteriális, fél-merev, fél-ovális légcsatornához 6.6 Kompatibilitási táblázat 6.7 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, fél-merev, körkeresztmetszetű légcsatornához 6.8 Kompatibilitási táblázat 6.9 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, merev, téglalap keresztmetszetű légcsatornához 6. Kompatibilitási táblázat 6. z egyes rendszerelemek méretei és áramlástani tulajdonságai 7

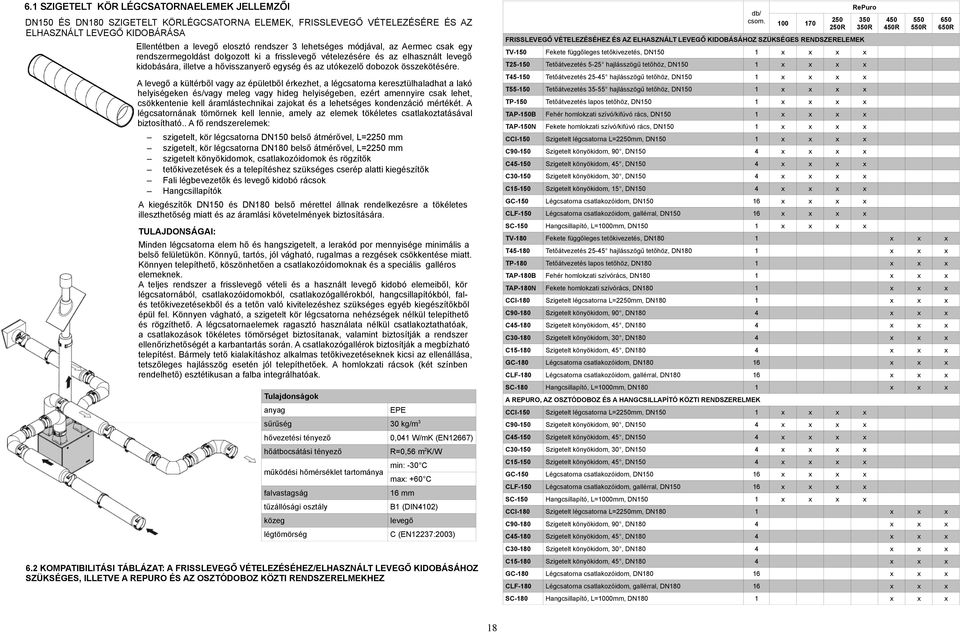

18 6. SZIGETELT KÖR LÉGCSTORNELEMEK JELLEMZŐI db/ csom. DN5 ÉS DN8 SZIGETELT KÖRLÉGCSTORN ELEMEK, FRISSLEVEGŐ VÉTELEZÉSÉRE ÉS Z ELHSZNÁLT LEVEGŐ KIDOBÁRÁS Ellentétben a levegő elosztó rendszer 3 lehetséges módjával, az ermec csak egy rendszermegoldást dolgozott ki a frisslevegő vételezésére és az elhasznált levegő kidobására, illetve a hővisszanyerő egység és az utókezelő dobozok összekötésére R 35 35R 5 5R 55 55R 65 65R FRISSLEVEGŐ VÉTELEZÉSÉHEZ ÉS Z ELHSZNÁLT LEVEGŐ KIDOBÁSÁHOZ SZÜKSÉGES RENDSZERELEMEK levegő a kültérből vagy az épületből érkezhet, a légcsatorna keresztülhaladhat a lakó helyiségeken és/vagy meleg vagy hideg helyiségeben, ezért amennyire csak lehet, csökkentenie kell áramlástechnikai zajokat és a lehetséges kondenzáció mértékét. légcsatornának tömörnek kell lennie, amely az elemek tökéletes csatlakoztatásával biztosítható.. fő rendszerelemek: RePuro szigetelt, kör légcsatorna DN5 belső átmérővel, L=225 mm szigetelt, kör légcsatorna DN8 belső átmérővel, L=225 mm szigetelt könyökidomok, csatlakozóidomok és rögzítők tetőkivezetések és a telepítéshez szükséges cserép alatti kiegészítők Fali légbevezetők és levegő kidobó rácsok Hangcsillapítók kiegészítők DN5 és DN8 belső mérettel állnak rendelkezésre a tökéletes illeszthetőség miatt és az áramlási követelmények biztosítására. TULJDONSÁGI: Minden légcsatorna elem hő és hangszigetelt, a lerakód por mennyisége minimális a belső felületükön. Könnyű, tartós, jól vágható, rugalmas a rezgések csökkentése miatt. Könnyen telepíthető, köszönhetően a csatlakozóidomoknak és a speciális galléros elemeknek. teljes rendszer a frisslevegő vételi és a használt levegő kidobó elemeiből, kör légcsatornából, csatlakozóidomokból, csatlakozógallérokból, hangcsillapítókból, falés tetőkivezetésekből és a tetőn való kivitelezéshez szükséges egyéb kiegészítőkből épül fel. Könnyen vágható, a szigetelt kör légcsatorna nehézségek nélkül telepíthető és rögzíthető. légcsatornaelemek ragasztó használata nélkül csatlakoztathatóak, a csatlakozások tökéletes tömörséget biztosítanak, valamint biztosítják a rendszer ellenőrizhetőségét a karbantartás során. csatlakozógallérok biztosítják a megbízható telepítést. Bármely tető kialakításhoz alkalmas tetőkivezetéseknek kicsi az ellenállása, tetszőleges hajlásszög esetén jól telepíthetőek. homlokzati rácsok (két színben rendelhető) esztétikusan a falba integrálhatóak. Tulajdonságok TV-5 Fekete függőleges tetőkivezetés, DN5 T25-5 Tetőátvezetés 5-25 hajlásszögű tetőhöz, DN5 T5-5 Tetőátvezetés 25-5 hajlásszögű tetőhöz, DN5 T55-5 Tetőátvezetés hajlásszögű tetőhöz, DN5 TP-5 Tetőátvezetés lapos tetőhöz, DN5 TP-5B Fehér homlokzati szívó/kifúvó rács, DN5 TP-5N Fekete homlokzati szívó/kifúvó rács, DN5 CCI-5 Szigetelt légcsatorna L=225mm, DN5 C9-5 Szigetelt könyökidom, 9, DN5 C5-5 Szigetelt könyökidom, 5, DN5 C3-5 Szigetelt könyökidom, 3, DN5 C5-5 Szigetelt könyökidom, 5, DN5 GC-5 Légcsatorna csatlakozóidom, DN5 6 CLF-5 Légcsatorna csatlakozóidom, gallérral, DN5 6 SC-5 Hangcsillapító, L=mm, DN5 TV-8 Fekete függőleges tetőkivezetés, DN8 T5-8 Tetőátvezetés 25-5 hajlásszögű tetőhöz, DN8 TP-8 Tetőátvezetés lapos tetőhöz, DN8 TP-8B Fehér homlokzati szívórács, DN8 TP-8N Fekete homlokzati szívórács, DN8 CCI-8 Szigetelt légcsatorna L=225mm, DN8 C9-8 Szigetelt könyökidom, 9, DN8 C5-8 Szigetelt könyökidom, 5, DN8 C3-8 Szigetelt könyökidom, 3, DN8 C5-8 Szigetelt könyökidom, 5, DN8 GC-8 Légcsatorna csatlakozóidom, DN8 6 CLF-8 Légcsatorna csatlakozóidom, gallérral, DN8 6 SC-8 Hangcsillapító, L=mm, DN8 REPURO, Z OSZTÓDOBOZ ÉS HNGCSILLPÍTÓ KÖZTI RENDSZERELMEK anyag EPE CCI-5 Szigetelt légcsatorna L=225mm, DN5 sűrűség 3 kg/m3 C9-5 Szigetelt könyökidom, 9, DN5 hővezetési tényező, W/mK (EN2667) C5-5 Szigetelt könyökidom, 5, DN5 R=,56 m K/W C3-5 Szigetelt könyökidom, 3, DN5 min: -3 C C5-5 Szigetelt könyökidom, 5, DN5 GC-5 Légcsatorna csatlakozóidom, DN5 6 CLF-5 Légcsatorna csatlakozóidom, gallérral, DN5 6 SC-5 Hangcsillapító, L=mm, DN5 CCI-8 Szigetelt légcsatorna L=225mm, DN8 hőátbocsátási tényező működési hőmérséklet tartománya 2 ma: +6 C falvastagság 6 mm tűzállósági osztály B (DIN2) közeg levegő C9-8 Szigetelt könyökidom, 9, DN8 légtömörség C (EN2237:23) C5-8 Szigetelt könyökidom, 5, DN8 C3-8 Szigetelt könyökidom, 3, DN8 C5-8 Szigetelt könyökidom, 5, DN8 GC-8 Légcsatorna csatlakozóidom, DN8 6 CLF-8 Légcsatorna csatlakozóidom, gallérral, DN8 6 SC-8 Hangcsillapító, L=mm, DN8 6.2 KOMPTIBILITÁSI TÁBLÁZT: FRISSLEVEGŐ VÉTELEZÉSÉHEZ/ELHSZNÁLT LEVEGŐ KIDOBÁSÁHOZ SZÜKSÉGES, ILLETVE REPURO ÉS Z OSZTÓDOBOZ KÖZTI RENDSZERELMEKHEZ 8

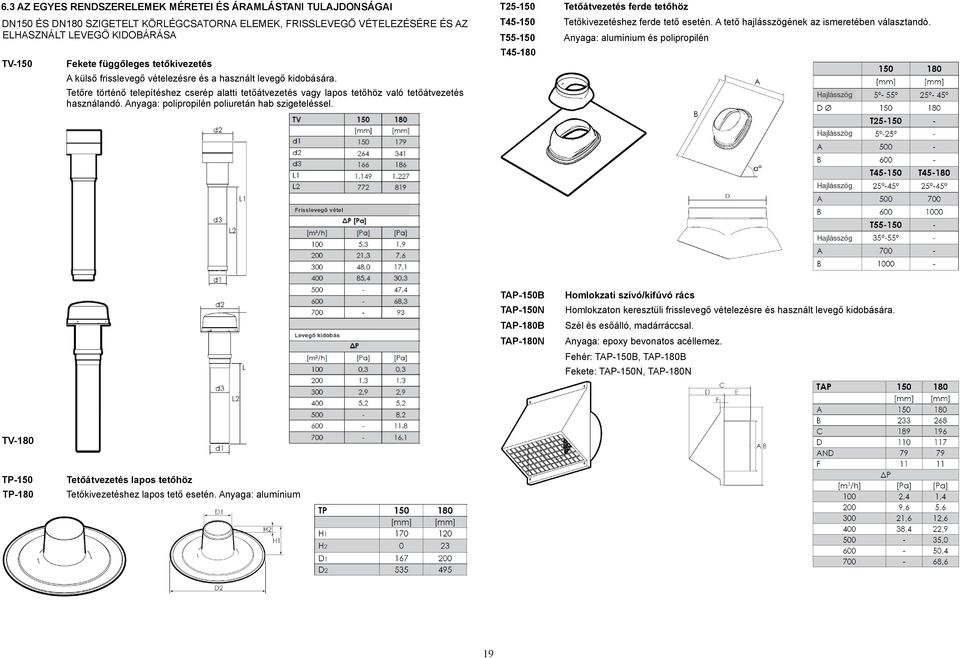

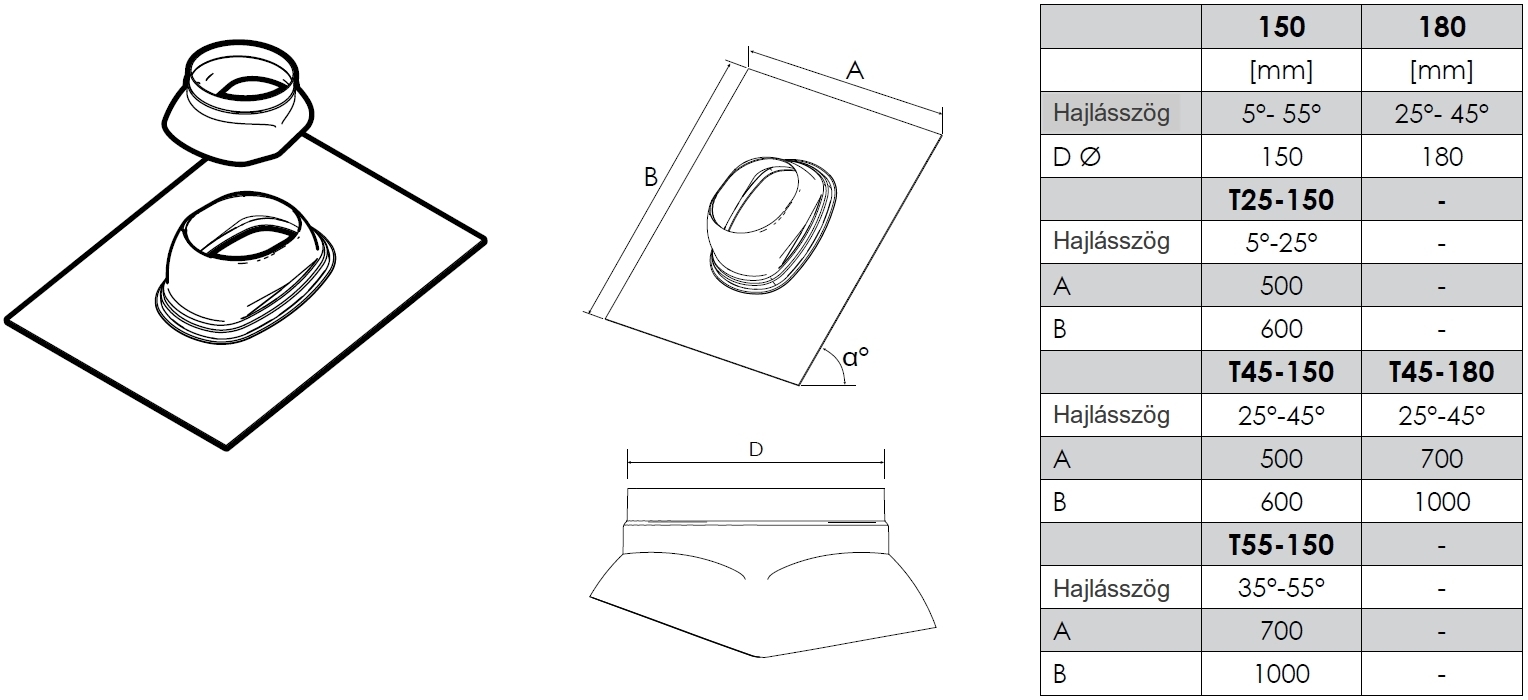

19 6.3 Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI T25-5 Tetőátvezetés ferde tetőhöz DN5 ÉS DN8 SZIGETELT KÖRLÉGCSTORN ELEMEK, FRISSLEVEGŐ VÉTELEZÉSÉRE ÉS Z ELHSZNÁLT LEVEGŐ KIDOBÁRÁS T5-5 Tetőkivezetéshez ferde tető esetén. tető hajlásszögének az ismeretében választandó. T55-5 nyaga: alumínium és polipropilén T5-8 TV-5 Fekete függőleges tetőkivezetés külső frisslevegő vételezésre és a használt levegő kidobására. Tetőre történő telepítéshez cserép alatti tetőátvezetés vagy lapos tetőhöz való tetőátvezetés használandó. nyaga: polipropilén poliuretán hab szigeteléssel. TP-5B Homlokzati szívó/kifúvó rács TP-5N Homlokzaton keresztüli frisslevegő vételezésre és használt levegő kidobására. TP-8B Szél és esőálló, madárráccsal. TP-8N nyaga: epoy bevonatos acéllemez. Fehér: TP-5B, TP-8B Fekete: TP-5N, TP-8N TV-8 TP-5 Tetőátvezetés lapos tetőhöz TP-8 Tetőkivezetéshez lapos tető esetén. nyaga: alumínium 9

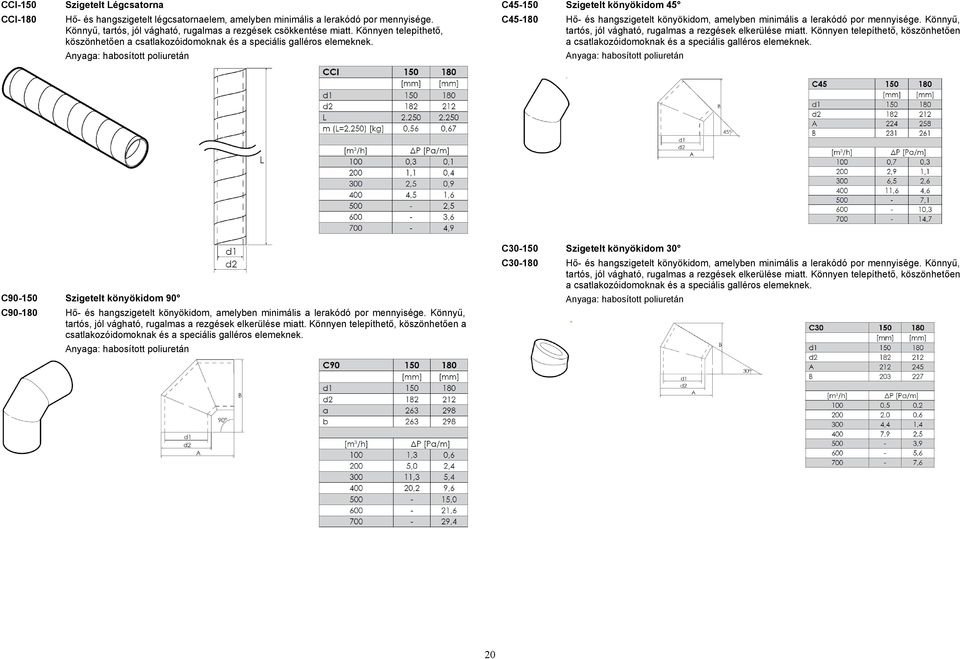

20 CCI-5 Szigetelt Légcsatorna C5-5 Szigetelt könyökidom 5 CCI-8 Hő- és hangszigetelt légcsatornaelem, amelyben minimális a lerakódó por mennyisége. Könnyű, tartós, jól vágható, rugalmas a rezgések csökkentése miatt. Könnyen telepíthető, köszönhetően a csatlakozóidomoknak és a speciális galléros elemeknek. nyaga: habosított poliuretán C5-8 Hő- és hangszigetelt könyökidom, amelyben minimális a lerakódó por mennyisége. Könnyű, tartós, jól vágható, rugalmas a rezgések elkerülése miatt. Könnyen telepíthető, köszönhetően a csatlakozóidomoknak és a speciális galléros elemeknek. nyaga: habosított poliuretán C3-5 Szigetelt könyökidom 3 C3-8 Hő- és hangszigetelt könyökidom, amelyben minimális a lerakódó por mennyisége. Könnyű, tartós, jól vágható, rugalmas a rezgések elkerülése miatt. Könnyen telepíthető, köszönhetően a csatlakozóidomoknak és a speciális galléros elemeknek. nyaga: habosított poliuretán C9-5 Szigetelt könyökidom 9 C9-8 Hő- és hangszigetelt könyökidom, amelyben minimális a lerakódó por mennyisége. Könnyű, tartós, jól vágható, rugalmas a rezgések elkerülése miatt. Könnyen telepíthető, köszönhetően a csatlakozóidomoknak és a speciális galléros elemeknek. nyaga: habosított poliuretán 2

21 C5-5 Szigetelt könyökidom 5 GLF-5 Légcsatorna összekötőidom, gallérral C5-8 Hő- és hangszigetelt könyökidom, amelyben minimális a lerakódó por mennyisége. Könnyű, tartós, jól vágható, rugalmas a rezgések elkerülése miatt. Könnyen telepíthető, köszönhetően a csatlakozóidomoknak és a speciális galléros elemeknek. nyaga: habosított poliuretán GLF-8 Gallér a szigetelt légcsatornák csatlakozó idomainak, karimáinak összehúzására, illetve felfekvőfelületet biztosít részükre csavarok által. z összekötőidom lezárja és megkönnyíti a légcsatorna biztosítását és eltávolítását. nyaga: polipropilén. SC-5 Hangcsillapító SC-8 Rugalmas hangcsillapító a belső környezet felé kibocsátott zaj csökkentésére. z elhasznált levegő kidobó ágába is beépíthető. nyaga: alumínium bevonat, rugóacél huzaltartó, kőzetgyapot belső szigetelés és cellulóz membrán. GC-5 Légcsatorna összekötőidom GC-8 Összekötőidom szigetelt légcsatornához, könnyen eltávolítható, sima és folytonos belső felület, tökéletes tömítés. Szerszám és ragasztóanyag nélkül telepíthető. nyaga: polipropilén 2

22 CSTLKOZÓ ÉS OSZTÓDOBOZOK, LEVEGŐKEZELŐ EGYSÉGEK ÉS EGYÉB KIEGÉSZÍTŐK 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI DN5 és DN8 szigetelt, körlégcsatorna elemek levegő kidobására frisslevegő vételezésére és az elhasznált 6. Szigetelt, kör légcsatornaelemek jellemzői 6.2 Kompatibilitási táblázat 6.3 z egyes rendszerelemek méretei és áramlástani tulajdonságai Csatlakozódobozok, utókezelő egységek és egyéb kiegészítők 6. csatlakozódobozok és az utókezelő egységek jellemzői 6.5 csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők kompatibilitási táblázata Jellegzetes rendszer kialakítás, antibakteriális, fél-merev, fél-ovális légcsatornához 6.6 Kompatibilitási táblázat 6.7 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, fél-merev, körkeresztmetszetű légcsatornához 6.8 Kompatibilitási táblázat 6.9 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, merev, téglalap keresztmetszetű légcsatornához 6. Kompatibilitási táblázat 6. z egyes rendszerelemek méretei és áramlástani tulajdonságai 6. CSTLKOZÓ ÉS OSZTÓDOBOZOK, Z UTÓKEZELŐ EGYSÉGEK ÉS EGYÉB KIEGÉSZÍTŐK TULJDONSÁGI OSZTÓDOBOZOK ÉS UTÓKEZELŐ EGYSÉGEK z ermec a hő- és hangszigetelt csatlakozó/utókezelő dobozok két változatát fejlesztette ki. csatlakozó/levegőkezelő dobozok és a meghatározott kiegészítőik bemutatása és kompatibilitási táblázata csak tájékoztató jelleggel szerepel itt. Bővebb információt ezekről a berendezésekről a RePuro berendezés és a kiegészítők kézikönyvében találhat. PLS Levegő utókezelő doboz, 2 méretben gyártva: PLS35 35m3h szállított légmennyiségig, egy Ø5mm belép csonkkal és 6 db Ø8mm kilépőcsonkkal. 22

23 PLS65 65m3h szállított légmennyiségig, egy Ø8mm belép csonkkal és db Ø8mm kilépőcsonkkal. PLSM35LE Germicid lámpa + elektromos fűtőbetét PLS mindig fél-merev, fél-ovális vagy körkeresztmetszetű csőhöz csatlakoztatandó. PLSM65 üres PLS nem az épület hőigényeinek kielégítésére lett megalkotva. PLSM65W Hőcserélő és csepptálca (szelep opcionális) rendszerben elfoglalt helye: PLSM65E Elektromos fűtőbetét PLS dobozok az elosztóhálózat és a hővisszanyerő egységből induló légcsatornák között találhatóak, hogy a levegőt továbbítsák a külső környezetből és a külső környezet felé. PLSM65L Germicid lámpa PLSM65WE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét z elosztóhálózathoz Ø8mm kilépőcsonkokkal csatlakoznak. PLSM65WL Hőcserélő és csepptálca (szelep opcionális) + germicid lámpa PLSM65WLE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét + germicid lámpa PLSM65LE Germicid lámpa + elektromos fűtőbetét FIGYELEM: PLS üres változata (levegőkezelő egységek nélkül), az elszívó ágban, a levegő hővisszanyerő egység felé történő továbbítására használandó, vagy a befúvó ágban akkor, amikor a helyiségbe befújt levegő kezeléséhez nem kell egyéb kiegészítőket használni. PLSM CSTLKOZÓDOBOZ 6 SZÁLLÍTÓCSONKKL Levegő utókezelő doboz, 2 méretben gyártva: PLS35 üres PLSM35 35m3h szállított légmennyiségig, egy Ø5mm belép csonkkal és egy Ø5mm kilépőcsonkkal. PLS35W Hőcserélő és csepptálca (szelep opcionális) PLS35E Elektromos fűtőbetét PLSM65 65m3h szállított légmennyiségig, egy Ø8mm belép csonkkal és egy Ø8mm kilépőcsonkkal. PLS35L Germicid lámpa PLS35WE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét PLSM mindig fél-merev elosztóhálózattal telepítendő. PLS35WL Hőcserélő és csepptálca (szelep opcionális) + germicid lámpa PLSM nem az épület hőigényeinek fedezésére lett megalkotva. PLS35WLE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét + germicid lámpa PLS35LE Germicid lámpa + elektromos fűtőbetét rendszerben elfoglalt helye: PLSM dobozok az osztódobozok és a hővisszanyerő egységből induló légcsatornák között találhatóak, hogy a levegőt továbbítsák a külső környezetből a fél-merev, félovális levegő elosztóhálózat felé. CSTLKOZÓDOBOZ SZÁLLÍTÓCSONKKL Minden osztódoboz az alábbi kiegészítőkkel rendelhető, amelyek illeszthetőek egymáshoz is: Üres, utókezelő egységek nélkül. (E) elektromos fűtőbetét. Megnöveli a helyiségbe befújt levegő hőmérsékletét. (L) germicid lámpa. germicid lámpás készülékkel a mikrobiológiai szennyező anyagok 99,999% hatékonysággal távolíthatóak el a levegő sterilizálása során. folyamat során elpusztítja a mikroorganizmusokat. (W) vizes hőcserélő, a helyiségbe befújt kezelt levegő fűtésére, hűtésére. PLS65 üres PLS65W Hőcserélő és csepptálca (szelep opcionális) PLS65E Elektromos fűtőbetét PLS65L Germicid lámpa PLS65WE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét PLS65WL Hőcserélő és csepptálca (szelep opcionális) + germicid lámpa PLS65WLE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét + germicid lámpa PLS65LE Germicid lámpa + elektromos fűtőbetét KIEGÉSZÍTŐK PLS_W PLSM_W HŐCSERÉLŐS OSZTÓDOBOZOKHOZ RePuro szabályozása biztosítja a minimális és maimális értékét a hőcserélőbe bejutó víz hőmérsékletének. hőcserélőnek fagyvédelmi vezérléssel van ellátva, amely a beszívott külső levegő hőmérséklete alapján működik. keletkező kondenzátum csepptálcába gyűlik, amely két vízelvezetési csonkkal rendelkezik. vizes hőcserélős változathoz rendelhető kiegészítő szelepkészlet, amelyből a szigetelt változat használható hűtési rendszerben kiegészítő csepptálca nélkül is (a kiegészítők kiválasztásához lásd a kompatibilitási táblázatot). 6.5 Z OSZTÓDOBOZOK ÉS HOZZÁJUK TRTOZÓ KIEGÉSZÍTŐK KOMPTIBILITÁSI TÁBLÁZT VCH 3 járatú szelepkészlet csatlakozódobozhoz (W), BC vagy BC2 szükséges hozzá VCHR 3 járatú szigetelt szelepkészlet csatlakozódobozhoz (W) VCHD 2 járatú szelepkészlet csatlakozódobozhoz (W), BC vagy BC2 szükséges hozzá BC Függőlegesen beépített csatlakozódoboz szeleppel BC2 Vízszintesen beépített csatlakozódoboz szeleppel PLS PLSM KONFIGURÁCIÓK PLS RePuro R 35 35R 5 5R 55 55R Csatlakozódoboz 65 65R PLSM Csonk átmérők [mm] Csatlakozódoboz Csonk átmérők [mm] Levegő utókezelő elemek konfigurációi BE KI BE KI PLSM35 üres PLS35 5 8(6) PLSM üres PLSM35W Hőcserélő és csepptálca (szelep opcionális) PLS35W 5 8(6) PLSM35W 5 5 Hőcserélő és csepptálca (szelep opcionális) PLSM35E Elektromos fűtőbetét PLS35E 5 8(6) PLSM35E 5 5 Elektromos fűtőbetét PLSM35L Germicid lámpa PLS35L 5 8(6) PLSM35L 5 5 Germicid lámpa PLSM35WE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét PLS35LE 5 8(6) PLSM35LE 5 5 Germicid lámpa + elektromos fűtőbetét PLSM35WL Hőcserélő és csepptálca (szelep opcionális) + germicid lámpa PLS35WE 5 8(6) PLSM35WE 5 5 Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét PLSM35WLE Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét + germicid lámpa PLS35WL 5 8(6) PLSM35WL 5 5 Hőcserélő és csepptálca (szelep opcionális) + germicid lámpa CSTLKOZÓDOBOZ SZÁLLÍTÓCSONKKL 23

24 PLS35WLE 5 8(6) PLS65 8 PLS65W 8 PLS65E PLSM35WLE 5 5 Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét + germicid lámpa 8() PLSM üres 8() PLSM65W 8 8 Hőcserélő és csepptálca (szelep opcionális) 8 8() PLSM65E 8 8 Elektromos fűtőbetét PLS65L 8 8() PLSM65L 8 8 Germicid lámpa PLS65LE 8 8() PLSM65LE 8 8 Germicid lámpa + elektromos fűtőbetét PLS65WE 8 8() PLSM65WE 8 8 Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét PLS65WL 8 8() PLSM65WL 8 8 Hőcserélő és csepptálca (szelep opcionális) + germicid lámpa PLS65WLE 8 8() PLSM65WLE 8 8 Hőcserélő és csepptálca (szelep opcionális) + fűtőbetét + germicid lámpa JELLEGZETES RENDSZER KILKÍTÁS, NTIBKTERIÁLIS, FÉL-MERVEV, FÉL-OVÁLIS LÉGCSTORNÁHOZ 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI DN5 és DN8 szigetelt, körlégcsatorna elemek levegő kidobására frisslevegő vételezésére és az elhasznált 6. Szigetelt, kör légcsatornaelemek jellemzői 6.2 Kompatibilitási táblázat Csatlakozódoboz nyomásvesztesége vizes hőcserélővel (W) vizes hőcserélővel és elektromos fűtőbetéttel (WE) vizes hőcserélővel és germicid lámpával (WL) vizes hőcserélővel és fűtőbetéttel és germicid lámpával (WLE) PLS35W PLS35WE PLS35WL PLS35WLE PLSM35W PLSM35WE PLSM35WL PLSM35WLE PLS65W PLS65WE PLS65WL PLS65WLE PLSM65W PLSM65WE PLSM65WL PLSM65WLE 6.3 z egyes rendszerelemek méretei és áramlástani tulajdonságai Csatlakozódobozok, utókezelő egységek és egyéb kiegészítők elektromos fűtőbetéttel (E) germicid lámpával (L) elektromos fűtőbetéttel és germicid lámpával (LE) PLS35E PLS35L PLS35LE PLSM35E PLSM35L PLSM35LE PLS65E PLS65L PLS65LE 6. csatlakozódobozok és az utókezelő egységek jellemzői 6.5 csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők kompatibilitási táblázata PLSM65E PLSM65L PLSM65LE m3/h Pa Pa Pa Pa Jellegzetes rendszer kialakítás, antibakteriális, fél-merev, fél-ovális légcsatornához 6.6 Kompatibilitási táblázat 6.7 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, fél-merev, körkeresztmetszetű légcsatornához 6.8 Kompatibilitási táblázat 6.9 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, merev, téglalap keresztmetszetű légcsatornához 6. Kompatibilitási táblázat 6. z egyes rendszerelemek méretei és áramlástani tulajdonságai 2

25 6.6 NTIBKTERIÁLIS, FÉL-MEREV, FÉL-OVÁLIS ELOSZTÓHÁLÓZT KOMPTIBILITÁSI TÁBLÁZT db/ csom. 6.7 Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI NTIBKTERIÁLIS, FÉL-MEREV, FÉL-OVÁLIS LEVEGŐ ELOSZTÓHÁLÓZT ELEMEI RePuro R 35 35R 5 5R 55 55R 65 65R BDX6-5 6 csonkos osztódoboz, hangszigeteléssel Osztódoboz Ø5mm csatlakozással, 6 darab antibakteriális, fél-merev, fél-ovális csatlakozócsonkkal. csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel. csatlakozócsonkok antibakteriális tulajdonsággal rendelkező, antisztatikus polipropilénből. Tartalmaz: 3 TO végdugót. FÉL-MERVEV, FÉLOVÁLIS ELOSZTÓHÁLÓZT ELEMEI CSTLKOZÓDOBOZ ÉS BEFÚVÁS ÉS ELSZÍVÁS ELEMEI KÖZÖTT BDX6-5 6 csonkos osztódoboz, DN5 csatlakozással, hangszigeteléssel BDSX-5 csonkos osztódoboz, DN5 csatlakozással, hangszigeteléssel, áthallásgátlóval BDX2-5 2 csonkos osztódoboz, DN5 csatlakozással, hangszigeteléssel BDSX5-8 5 csonkos osztódoboz, DN8 csatlakozással, hangszigeteléssel, áthallásgátlóval CO3 ntibakteriális, fél-merev, fél-ovális légcsatorna L=3m CO5 ntibakteriális, fél-merev, fél-ovális légcsatorna L=5m SMC Tartószerkezet, antibakteriális,fél-merev,fél-ovális légcsatornához DT Tömítőgyűrű, antibakteriális,fél-merev,fél-ovális légcsatornához 8 CVO Függőleges könyök, fél-ovális légcsatornához 3 COO Vízszintes könyök, fél-ovális légcsatornához 2 TO Végdugó, fél-ovális légcsatornához 5 GCO Toldóidom, fél-ovális légcsatornához GOO9 9 -os könyökidom, antibakteriális, fél-merev, fél-ovális és félmerev körkeresztmetszetű légcsatorna csatlakoztatására D25X2 Szelepfogadó mennyezeti beépítéshez (2) - DN25 BDSX-5 csonkos osztódoboz, DN5 csatlakozással, hangszigeteléssel, áthallásgátlóval CGP Fali légrács csatlakozás (2) - (3986) DG Fali légrács csatlakozás () RDP Áramlásszabályozó, antibakteriális, fél-merev, fél-ovális légcsatornához Osztódoboz Ø5mm csatlakozással, darab antibakteriális, fél-merev, fél-ovális csatlakozócsonkkal. csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel, áthallásgátlóval. csatlakozócsonkok antibakteriális tulajdonsággal rendelkező,antisztatikus polipropilénből. Tartalmaz: 5 TO végdugót és RDP áramlásszabályozót. ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK, LKÓ KÖRNYEZETBE GRM Festett acélrács RL9 GRI Rozsdamentes acélrács BES-25 Elszívó légszelep DN25 6 BIM-25 Befúvó légszelep DN25 3 ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK, IPRI KÖRNYEZETBE GRQM Négyzet alakú légrács, fi alumínium rácsokkal GRRM Téglalap alakú légrács, fi alumínium rácsokkal GRQB Négyzet alakú légrács, mozgatható vízszintes és függőleges alumínium rácsokkal GRRB Téglalap alakú légrács, mozgatható vízszintes és függőleges alumínium rácsokkal GRQL Négyzet alakú légrács, mozgatható függőleges alumínium rácsokkal GRRL Négyzet alakú légrács, mozgatható függőleges alumínium rácsokkal Ha utókezelő elem is lesz a rendszerben, használja az egy kifúvócsonkos PLSM termékcsaládot az osztódobozokhoz való csatlakozáshoz. csatlakozódoboz és a kiegészítők kiválasztásához lásd az csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők fejezetet. Figyelem: Ha a rendszerben hűtési hőcserélőt használnak, vagy bármely olyan esetben amikor a légcsatornában áramló levegő hőmérséklete kondenzációt okozhat a légcsatorna külső felületén, akkor a rendszer elemeit körültekintően szigetelni kell. 25

26 BDX2-5 2 csonkos osztódoboz, DN5 csatlakozással, hangszigeteléssel RDP Osztódoboz Ø5mm csatlakozással, 2 darab antibakteriális, fél-merev, fél-ovális csatlakozócsonkkal. csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel. csatlakozócsonkok antibakteriális tulajdonsággal rendelkező, antisztatikus polipropilénből. Tartalmaz: 6 TO végdugót. Áramlásszabályozó, antibakteriális, fél-merev, fél-ovális légcsatornához 5 z áramlásszabályozóval beállítható az egyes ágak által szállított térfogatáram. szabályozó db számozott gyűrűvel rendelkezik, amelyek külön-külön eltávolíthatóak. szabályozás elvégzéséhez el kell távolítani egy vagy több gyűrűt egy vágószerszám segítségével. z eltávolítandó gyűrűk számát a tervezőnek kell meghatároznia. szabályozókat közvetlenül az osztódobozok csatlakozócsonkjára kell telepíteni. BDSX5-8 5 csonkos osztódoboz, DN8 csatlakozással, hangszigeteléssel, áthallásgátlóval Osztódoboz Ø8mm csatlakozással, 5 darab antibakteriális, fél-merev, fél-ovális csatlakozócsonkkal. csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel, áthallásgátlóval. csatlakozócsonkok antibakteriális tulajdonsággal rendelkező,antisztatikus polipropilénből. Tartalmaz: 5 TO végdugót és 5 RDP áramlásszabályozót. DT Tömítőgyűrű antibakteriális, fél-merev, fél-ovális légcsatornához 5mm tömítőgyűrű szükséges eleme a tökéletesen tömör rendszernek, az egyes csatlakozás kialakításoknál beépítésével, biztosítható a levegőelosztó hálózat hatékony működése. nyaga: együtt fröccsöntött TPE és polipropilén 26

27 CO3 ntibakteriális, fél-merev, fél-ovális légcsatorna CO5 ntibakteriális, fél-merev, fél-ovális légcsatorna, antisztatikus tulajdonsággal. Tekercsben szállítva. nyaga: polietilén GCO Toldóidom, antibakteriális, fél-merev, fél-ovális légcsatornához beépítéséhez 2 tömítőgyűrű szükséges. nyaga: antibakteriális, antisztatikus polipropilén CVO 9 függőleges könyökidom, antibakteriális, fél-merev, fél-ovális légcsatornához nyaga: antibakteriális, antisztatikus polipropilén COO 9 vízszintes könyökidom, antibakteriális, fél-merev, fél-ovális légcsatornához nyaga: antibakteriális tulajdonságú antisztatikus polipropilén SMC Tartószerkezet, antibakteriális,fél-merev,fél-ovális légcsatornához tartószerkezet tartófelületet biztosít az antibakteriális, fél-merev, fél-ovális légcsatorna számára, két csavar vagy tipli segítségével. klip zárásával megkönnyíti a légcsatorna rögzítését és eltávolítását. szerkezet összeilleszthető másik szerkezettel is. nyaga: polipropilén TO Végdugó, antibakteriális, fél-merev, fél-ovális légcsatornához nyaga: antibakteriális tulajdonságú antisztatikus polipropilén 27

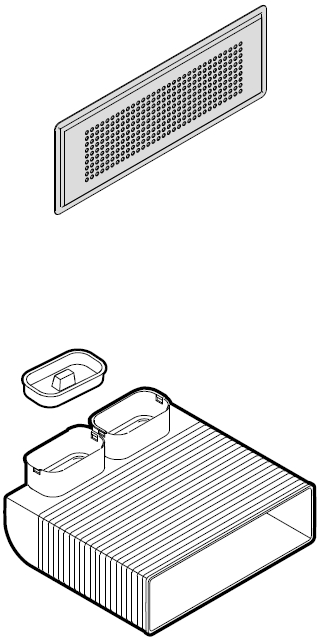

28 GOO9 9 -os könyökidom, antibakteriális, fél-merev, fél-ovális és fél-merev körkeresztmetszetű légcsatorna csatlakoztatáshoz CGP Két antibakteriális, fél-merev, fél-ovális légcsatornát vezet át egy téglalap keresztmetszetű sík légrácshoz. téglalap keresztmetszetű légcsatorna a megfelelő szerszámmal méretre vágható a kialakított vágási vonalak mentén. Beépítéséhez két tömítőgyűrű szükséges. nyaga: antibakteriális, antisztatikus polipropilén. TO végdugót is tartalmaz. nyaga: antibakteriális tulajdonságú antisztatikus polipropilén D25X2 Fali légrács csatlakozás (2) (3986) Szelepfogadó mennyezeti beépítéshez Két antibakteriális, fél-merev, fél-ovális légcsatornát vezet át egy körkeresztmetszetű csonkba. körkeresztmetszetű légcsatorna a megfelelő szerszámmal méretre vágható a kialakított vágási vonalak mentén. Beépítéséhez két tömítőgyűrű szükséges. nyaga: antibakteriális, antisztatikus polipropilén. TO végdugót is tartalmaz. DG Fali légrács csatlakozás () ntibakteriális, fél-merev, fél-ovális légcsatornát vezet át egy négyzet keresztmetszetű sík légrácshoz. Beépítéséhez tömítőgyűrű szükséges. nyaga: horganyzott acéllemez és antibakteriális tulajdonságú antisztatikus polipropilén csatlakozó. 28

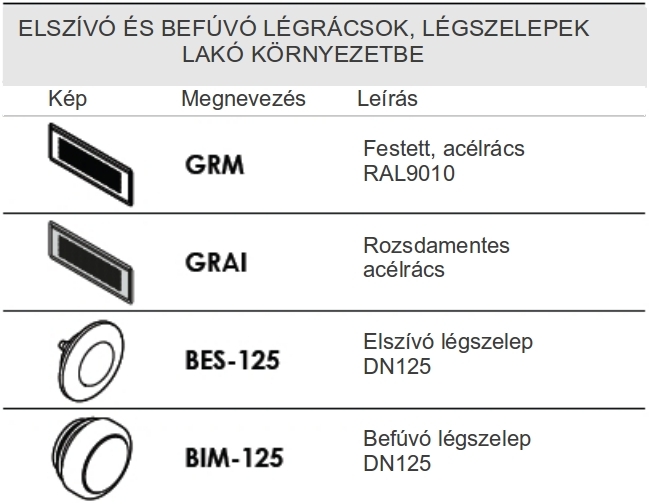

29 ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK ÉS LÉGSZELEPEK LKÓKÖRNYEZETBE GRM célrács GRI Téglalap keresztmetszetű acéllégrács fali, mennyezeti vagy padlói telepítésre. Fali légrács csatlakozáshoz kell csatlakoztatni. Maimális bevezetett légmennyiség 7m3/h, 3m/s mellett. nyaga: GRM festett acélrács RL9, GRI rozsdamentes acél BES-25 ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK ÜZLETI FELHSZNÁLÁSR GRQM lumínium légrács fi rácsokkal nyaga: alumínium GRRM lumínium légrács fi rácsokkal nyaga: alumínium GRQB lumínium légrács mozgatható vízszintes és függőleges rácsokkal nyaga: alumínium Elszívó légszelep DN25 Színe RL96. Kerek, használt levegő elszívó légszelep. DN25 csonkkal rendelkező illesztőidomhoz kell csatlakoztatni. Állítható légmennyiség, maimálisan 7m 3/h, 3m/s mellett. nyaga: BS, elasztomer tömítéssel BIM-25 Befúvó légszelep DN25 Színe RL96. Kerek, frisslevegő befúvó légszelep. Coanda-hatással. DN25 csonkkal rendelkező illesztőidomhoz kell csatlakoztatni. Állítható légmennyiség, maimálisan 5m 3/h, 3m/s mellett. nyaga: BS, elasztomer tömítéssel 29

30 GRRB lumínium légrács mozgatható vízszintes és függőleges rácsokkal nyaga: alumínium GRQL lumínium légrács mozgatható függőleges rácsokkal nyaga: alumínium GRRL lumínium légrács mozgatható függőleges rácsokkal nyaga: alumínium 3

31 JELLEGZETES RENDSZER KILKÍTÁS, FÉL-MERVEV, KÖRKERESZTMETSZETŰ LÉGCSTORNÁHOZ 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI DN5 és DN8 szigetelt, körlégcsatorna elemek levegő kidobására frisslevegő vételezésére és az elhasznált 6. Szigetelt, kör légcsatornaelemek jellemzői 6.2 Kompatibilitási táblázat 6.3 z egyes rendszerelemek méretei és áramlástani tulajdonságai Csatlakozódobozok, utókezelő egységek és egyéb kiegészítők 6. csatlakozódobozok és az utókezelő egységek jellemzői 6.5 csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők kompatibilitási táblázata Jellegzetes rendszer kialakítás, antibakteriális, fél-merev, fél-ovális légcsatornához 6.6 Kompatibilitási táblázat 6.7 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, fél-merev, körkeresztmetszetű légcsatornához 6.8 Kompatibilitási táblázat 6.9 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, merev, téglalap keresztmetszetű légcsatornához 6. Kompatibilitási táblázat 6. z egyes rendszerelemek méretei és áramlástani tulajdonságai 3

32 6.8 FÉL-MEREV, KÖRKERESZTMETSZETŰ ELOSZTÓHÁLÓZT KOMPTIBILITÁSI TÁBLÁZT db/ csom. 6.9 Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI FÉL-MEREV, KÖRKERESZTMETSZETŰ LEVEGŐ ELOSZTÓHÁLÓZT ELEMEI RePuro R 35 35R 5 5R 55 55R 65 65R BDX6T-5 6 csonkos osztódoboz, hangszigeteléssel Osztódoboz Ø5mm csatlakozással, 6 darab fél-merev, körkeresztmetszetű csatlakozócsonkkal Ø75mm (belső). csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel. csatlakozócsonkok antibakteriális, antisztatikus polipropilénből. Tartalmaz: 3 TCT végdugót. BDXT-5 csonkos osztódoboz, hangszigeteléssel Osztódoboz Ø5mm csatlakozással, darab fél-merev, körkeresztmetszetű csatlakozócsonkkal Ø75mm (belső). csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel. csatlakozócsonkok antibakteriális, antisztatikus polipropilénből. Tartalmaz: 5 TCT végdugót. FÉL-MERVEV, KÖRKERESZTMETSZETŰ ELOSZTÓHÁLÓZT ELEMEI CSTLKOZÓDOBOZ ÉS BEFÚVÁS / ELSZÍVÁS ELEMEI KÖZÖTT BDX6T-5 6 csonkos osztódoboz, hangszigeteléssel, Ø75 (belső) DN5 BDXT-5 csonkos osztódoboz, hangszigeteléssel, Ø75 (belső) - DN5 BDSXT-5 csonkos osztódoboz, hangszigeteléssel, áthallásgátlóval, Ø75 (belső) - DN5 BDSX5T-8 5 csonkos osztódoboz, hangszigeteléssel, áthallásgátlóval, Ø75 (belső) - DN8 CT5 Körkeresztmetszetű légcsatorna, Ø63mm (belső) / Ø75mm (külső) L=5m D25X2T Szelepfogadó mennyezeti beépítéshez 2Ø75mm - DN25 DTT Tömítőgyűrű, körkeresztmetszetű légcsatornához Ø75mm TCT Végdugó, körkeresztmetszetű légcsatornához 5 GCT Toldóidom, körkeresztmetszetű légcsatornához DGR2T Fali légrács csatlakozás 2Ø75mm (külső) DGQT Fali légrács csatlakozás Ø75mm (külső) ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK, LKÓ KÖRNYEZETBE GRM Festett acélrács RL9 GRI Rozsdamentes acélrács BES-25 Elszívó légszelep DN25 6 BIM-25 Befúvó légszelep DN25 3 ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK, IPRI KÖRNYEZETBE GRQM Négyzet alakú légrács, fi alumínium rácsokkal GRRM Téglalap alakú légrács, fi alumínium rácsokkal GRQB Négyzet alakú légrács, mozgatható vízszintes és függőleges alumínium rácsokkal GRRB Téglalap alakú légrács, mozgatható vízszintes és függőleges alumínium rácsokkal GRQL Négyzet alakú légrács, mozgatható függőleges alumínium rácsokkal GRRL Négyzet alakú légrács, mozgatható függőleges alumínium rácsokkal Ha utókezelő elem is lesz a rendszerben, használja a többcsonkos PLS termékcsaládot, vagy az egy csonkos PLSM termékcsaládot. csatlakozódoboz és a kiegészítők kiválasztásához lásd az csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők fejezetet. Figyelem: Ha a rendszerben hűtési hőcserélőt használnak, vagy bármely olyan esetben amikor a légcsatornában áramló levegő hőmérséklete kondenzációt okozhat a légcsatorna külső felületén, akkor a rendszer elemeit körültekintően szigetelni kell. 32

33 BDSXT-5 csonkos osztódoboz, DN5 csatlakozással, hangszigeteléssel, áthallásgátlóval Osztódoboz Ø5mm csatlakozással, darab fél-merev, körkeresztmetszetű csatlakozócsonkkal Ø75mm (belső). csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel, áthallásgátlóval. csatlakozócsonkok antibakteriális, antisztatikus polipropilénből. Tartalmaz: 5 TCT végdugót CT5 Körkeresztmetszetű légcsatorna Fél-merev kör légcsatorna, hullámos külső és sima, antisztatikus belső felülettel. Mennyezeti, fali vagy padló alatti telepítésre. csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni Ø75mm (belső). Tekercsben szállítva. nyaga: koetrudált PEHD DTT Tömítőgyűrű kör légcsatornához 75mm darabos csomagban BDSX5T-8 5 csonkos osztódoboz, DN8 csatlakozással, hangszigeteléssel, áthallásgátlóval Osztódoboz Ø8mm csatlakozással, 5 darab fél-merev, körkeresztmetszetű csatlakozócsonkkal Ø75mm (belső). csatlakozócsonkokhoz való csatlakozáshoz minden esetben tömítőgyűrűt kell használni. nem használt csatlakozócsonkokat végdugóval kell lezárni. nyaga: horganyzott acéllemez, hangszigeteléssel, áthallásgátlóval. csatlakozócsonkok antibakteriális, antisztatikus polipropilénből. Tartalmaz: 5 TCT végdugót tömítőgyűrű szükséges eleme a tökéletesen tömör rendszernek, az egyes csatlakozás kialakításoknál beépítésével, biztosítható a levegőelosztó hálózat hatékony működése. nyaga: hőre lágyuló TPE 33

34 TCT Végdugó körkeresztmetszetű légcsatornához Lehetővé teszi az osztódoboz nem használt csonkjainak és a mennyezeti szelepfogadó csonkjainak ledugózását. Illetve, lehetővé teszi a légcsatorna végének ledugózását a használatba vétel előtt, a telepítési munkálatok során, ezáltal megelőzve a por és egyéb szennyeződések bejutását a hálózatba. nyaga: piros polipropilén. GCT Csatlakozóidom körkeresztmetszetű légcsatornához 2 darab 75 mm külső átmérőjű légcsatornaelem összekötéséhez. beépítéséhez 2 tömítőgyűrű szükséges. nyaga: fekete polipropilén. DGR2T Fali légrács csatlakozás Ø75 Két fél-merev, körkeresztmetszetű légcsatornát vezet át egy téglalap keresztmetszetű sík légrácsba. nyaga: horganyzott acéllemez. 3 DGQT Fali légrács csatlakozás Ø75 Fél-merev, körkeresztmetszetű légcsatornát vezet át egy négyzet keresztmetszetű sík légrácsba. nyaga: horganyzott acéllemez. D25X2T Szelepfogadó mennyezeti beépítéshez Két fél-merev, DN75 körkeresztmetszetű légcsatornát vezet át egy DN25 körkeresztmetszetű csonkba. körkeresztmetszetű légcsatorna a megfelelő szerszámmal méretre vágható. Beépítéséhez két tömítőgyűrű szükséges. nyaga: antibakteriális, antisztatikus polipropilén. db TCT végdugót is tartalmaz.

35 ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK ÉS LÉGSZELEPEK LKÓKÖRNYEZETBE GRM célrács GRI Téglalap keresztmetszetű acéllégrács fali, mennyezeti vagy padlói telepítésre. Légrácshoz való csatlakozóelemhez kell csatlakoztatni. Maimális bevezetett légmennyiség 7m3/h, 3m/s mellett. nyaga: GRM festett acélrács RL9, GRI rozsdamentes acél BES-25 ELSZÍVÓ ÉS BEFÚVÓ LÉGRÁCSOK ÜZLETI FELHSZNÁLÁSR GRQM lumínium légrács fi rácsokkal nyaga: alumínium GRRM lumínium légrács fi rácsokkal nyaga: alumínium GRQB lumínium légrács mozgatható vízszintes és függőleges rácsokkal nyaga: alumínium Elszívó légszelep DN25 Színe RL96. Kerek, elhasznált levegő elszívó légszelep. DN25 csonkkal rendelkező illesztőidomhoz kell csatlakoztatni. Állítható légmennyiség, maimálisan 7m 3/h, 3m/s mellett. nyaga: BS, elasztomer tömítéssel BIM-25 Befúvó légszelep DN25 Színe RL96. Kerek, frisslevegő befúvó légszelep Coanda-hatással. DN25 csonkkal rendelkező illesztőidomhoz kell csatlakoztatni. Állítható légmennyiség, maimálisan 5m 3/h, 3m/s mellett. nyaga: BS, elasztomer tömítéssel 35

36 GRRB lumínium légrács mozgatható vízszintes és függőleges rácsokkal nyaga: alumínium GRQL lumínium légrács mozgatható függőleges rácsokkal nyaga: alumínium GRRL lumínium légrács mozgatható függőleges rácsokkal nyaga: alumínium 36

37 JELLEGZETES RENDSZER KILKÍTÁS, MERVEV, TÉGLLP KERESZTMETSZETŰ LÉGCSTORNÁHOZ 6. Z EGYES RENDSZERELEMEK RÉSZLETES MŰSZKI DTI DN5 és DN8 szigetelt, körlégcsatorna elemek levegő kidobására frisslevegő vételezésére és az elhasznált 6. Szigetelt, kör légcsatornaelemek jellemzői 6.2 Kompatibilitási táblázat 6.3 z egyes rendszerelemek méretei és áramlástani tulajdonságai Csatlakozódobozok, utókezelő egységek és egyéb kiegészítők 6. csatlakozódobozok és az utókezelő egységek jellemzői 6.5 csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők kompatibilitási táblázata Jellegzetes rendszer kialakítás, antibakteriális, fél-merev, fél-ovális légcsatornához 6.6 Kompatibilitási táblázat 6.7 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, fél-merev, körkeresztmetszetű légcsatornához 6.8 Kompatibilitási táblázat 6.9 z egyes rendszerelemek méretei és áramlástani tulajdonságai Jellegzetes rendszer kialakítás, merev, téglalap keresztmetszetű légcsatornához 6. Kompatibilitási táblázat 6. z egyes rendszerelemek méretei és áramlástani tulajdonságai 37

38 6. MEREV, TÉGLLP KERESZTMETSZETŰ ELOSZTÓHÁLÓZT KOMPTIBILITÁSI TÁBLÁZT db/ csom. 6. Z EGYES RENDSZERELEMEK MÉRETEI ÉS ÁRMLÁSTNI TULJDONSÁGI MEREV, TÉGLLPKERESZTMETSZETŰ LEVEGŐ ELOSZTÓHÁLÓZT ELEMEI RePuro R 35 35R 5 5R 55 55R 65 65R CPR Merev téglalap keresztmetszetű légcsatorna Szálakban szállítva, hossza = 2mm Igény esetén szükséges hosszra vágható, a megfelelő szerszám használatával a szükséges munkavédelem mellett. nyaga: égésgátló és önoltó műanyag. GRT Téglalap keresztmetszetű toldóidom Téglalap keresztmetszetű légcsatornák összekötéséhez 55mm. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag. RMC5 Kúpos szűkítő Ø Ø8 Szerszámmal vágja le a megfelelő átmérőjű részt Ø Ø8. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). csatlakozó felületek közti hézaghoz használjon töltő és ragasztóanyagot. nyaga: önoltó műanyag. MERVEV, TÉGLLP KERESZTMETSZETŰ ELOSZTÓHÁLÓZT ELEMEI CSTLKOZÓDOBOZ ÉS BEFÚVÁS ÉS ELSZÍVÁS ELEMEI KÖZÖTT CPR Téglalap keresztmetszetű 552mm GRT lapos légcsatorna 6 Téglalap keresztmetszetű toldóidom 55mm 5 CRT Téglalap keresztmetszetű csatlakozókeret 55mm RC Téglalap/kör átmenet 55mm/Ø 6 GRCV9 9 téglalap/kör átmenetű könyökidom 55mm GRO5 5 téglalap keresztmetszetű vízszintes könyökidom 55mm 8 GRO9 9 téglalap keresztmetszetű vízszintes könyökidom 55mm 8 GRV9 9 téglalap keresztmetszetű függőleges könyökidom 55mm 6 TR Végdugó, téglalap keresztmetszetű légcsatornához RMC5 Kúpos szűkítő Ø - Ø8 RMC25 Kúpos szűkítő Ø25 - Ø RTR Téglalap keresztmetszetű T-idom 55mm 3 CR Téglalap keresztmetszetű tartószerkezet 55mm MFR Téglalap keresztmetszetű 555mm CT5 Körkeresztmetszetű légcsatorna, Ø63mm (belső) / Ø75mm (külső) L=5m DTT Tömítőgyűrű kör légcsatornához Ø75mm CPVC PVC ragasztó 2 NL lumínium szalag 5,3 mm, hossza = 5m 5 fleibilis légcsatorna ELSZÍVÓ ÉS BEFÚVÓ KIEGÉSZÍTŐK GRIR Süllyesztett légrács 55mm 6 GRIC Süllyesztett légszelep Ømm BCI Süllyesztett fúvóka ráccsal Ømm BFR Süllyesztett változtatható légáramú légszelep, ráccal Ømm 6 B3 Önszabályozó fúvóka 3m3/h Ø25mm 5 5 B6 3 Önszabályozó fúvóka 6m /h Ø25mm z elosztáshoz és/vagy utókezeléshez használja a többcsonkos PLS termékcsaládot. PLS csatlakozódoboz és a téglalap légcsatorna rendszer összekötéséhez körlégcsatorna elemek (CT5) használata kötelező, a szükséges tömítőgyűrűkkel. csatlakozódoboz és a kiegészítők kiválasztásához lásd az csatlakozódobozok, az utókezelő egységek és egyéb kiegészítők fejezetet. Figyelem: Ha a rendszerben hűtési hőcserélőt használnak, vagy bármely olyan esetben amikor a légcsatornában áramló levegő hőmérséklete kondenzációt okozhat a légcsatorna külső felületén, akkor a rendszer elemeit körültekintően szigetelni kell. 38

39 RMC25 Kúpos szűkítő Ø25 Ø megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). csatlakozó felületek közti hézaghoz használjon töltő és ragasztóanyagot. nyaga: önoltó műanyag. CT5 Körkeresztmetszetű légcsatorna Fél-merev kör légcsatorna, hullámos külső és sima, antisztatikus belső felülettel. Telepítés: csatlakozó légcsatorna a PLS csatlakozódoboz és téglalap légcsatorna rendszer RC és GRCV9 elemei között. PLS Ø75 átmérőjű csatlakozócsonkjaihoz való csatlakozáshoz minden esetben DTT tömítőgyűrűt kell használni. Tekercsben szállítva. nyaga: koetrudált PEHD. 39 DTT Tömítőgyűrű kör légcsatornához 75mm darabos csomagban tömítőgyűrű szükséges eleme a tökéletesen tömör rendszernek, az egyes csatlakozás kialakításoknál beépítésével, biztosítható a levegőelosztó hálózat hatékony működése. nyaga: hőre lágyuló TPE RC Téglalap/kör átmenet 55mm / Ø Átalakítóidom téglalap keresztmetszetű légcsatorna és az Ømm kiegészítők, vagy körkeresztmetszetű légcsatornaelemek közé (kúpos szűkítő szükséges). megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). csatlakozó felületek közti hézaghoz használjon töltő és ragasztóanyagot. nyaga: önoltó műanyag. GRCV9 Téglalap/kör átmenetű 9 könyökidom 55mm / Ø 9 -os átalakító könyökidom, merev téglalap keresztmetszetű légcsatorna és az Ømm kiegészítők, vagy körkeresztmetszetű légcsatornaelemek közé (kúpos szűkítő szükséges). megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag.

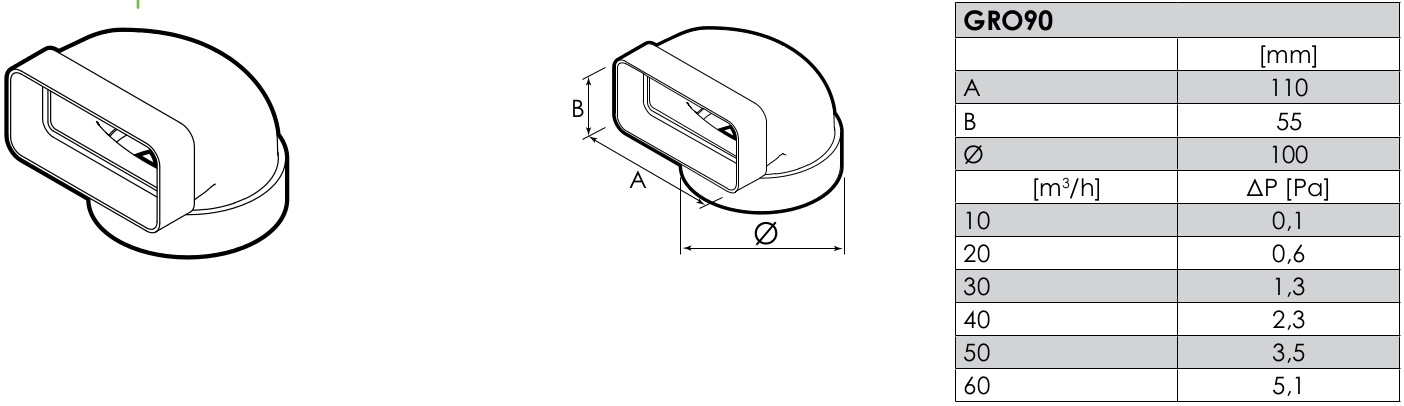

40 GRV9 9 téglalap keresztmetszetű függőleges könyökidom 9 -os függőleges könyökidom merev, téglalap keresztmetszetű légcsatornához 55mm. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag. GRO5 5 téglalap keresztmetszetű vízszintes könyökidom 5 -os vízszintes könyökidom merev, téglalap keresztmetszetű légcsatornához 55mm. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag. GRO9 RTR Téglalap keresztmetszetű T-idom Vízszintes T-idom, merev téglalap keresztmetszetű légcsatornához 55mm. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag. MFR Téglalap keresztmetszetű fleibilis légcsatorna Fleibilis légcsatorna téglalap keresztmetszetű légcsatornához 55mm. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag. TR Téglalap keresztmetszetű végdugó Végdugó téglalap keresztmetszetű légcsatornához 55mm. nyaga: önoltó műanyag. 9 téglalap keresztmetszetű vízszintes könyökidom 9 -os vízszintes könyökidom merev, téglalap keresztmetszetű légcsatornához 55mm. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag.

41 CR Téglalap keresztmetszetű tartószerkezet tartószerkezet tartófelületet biztosít a merev, téglalap keresztmetszetű légcsatorna számára, két csavar vagy tipli segítségével. CPVC PVC ragasztó Speciális ragasztó a merev téglalap keresztmetszetű légcsatorna megfelelő ragasztásához. NL ELSZÍVÓ ÉS BEFÚVÓ KIEGÉSZÍTŐK CRT Téglalap keresztmetszetű csatlakozó keret 55mm Fali csatlakozó keret merev, 55mm téglalap keresztmetszetű légcsatornához. GRIR süllyesztett keret szerelhető rá. megfelelő vízszigetelő tömítéssel való csatlakozás létrehozásához speciális ragasztó használata szükséges (CPVC kiegészítő). nyaga: önoltó műanyag. GRIR Süllyesztett légrács Süllyesztett fehér színű téglalap légrács, fali vagy mennyezeti beépítésre. Beépítéséhez fali csatlakozó keret szükséges (CRT kiegészítő). nyaga: önoltó műanyag. GRIC Süllyesztett légrács Ømm Süllyesztett fehér színű légrács, fali vagy mennyezeti beépítésre. nyaga: önoltó műanyag. lumínium szalag 5,3mm L=5m

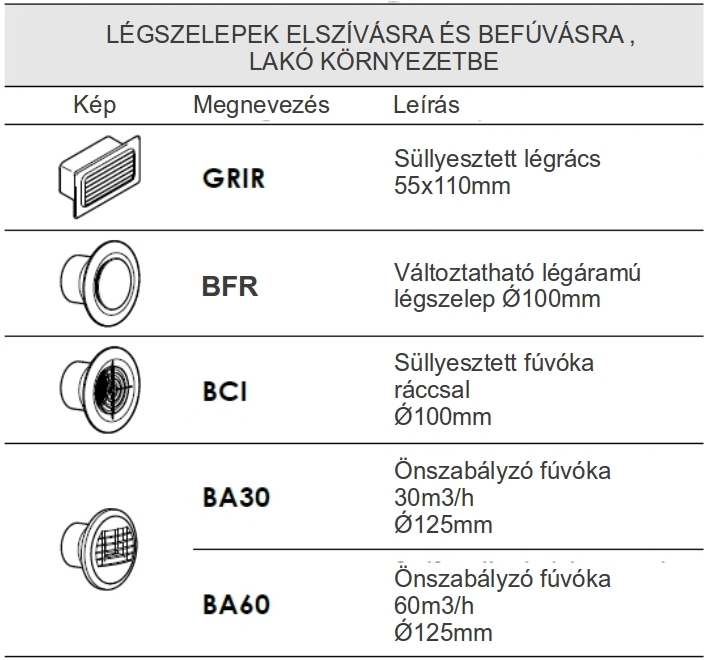

42 BFR Változtatható légáramú légszelep Ømm Elszívó/befúvó légszelep. telepítéshez és szereléshez szükséges peremmel és karimával. Fehér színben. nyaga: BS. BCI Süllyesztett légszelep ráccsal, Ømm Kör alakú fúvóka ráccsal. Fehér színben. nyaga:bs. B3 B6 Önszabályozó fúvóka B3, 3m3/h légáramig, Ø25mm 5Pa-tól 6Pa-ig. B6, 6m3/h légáramig, Ø25mm 5Pa-tól 6Pa-ig. Kör alakú önszabályozó fúvóka ráccsal. Fehér színben. 2

43 REPURO BERENDZEÉS ÉS KÜLSŐ LEVEGŐ VÉTELI/KIDOBÁSI RÁCSOK KÖZTI LÉGCSTORN ELHELYEZÉSE frisslevegő vételi és elhasznált levegő kidobási rendszer az alábbi elemekből épül fel: 7. IRÁNYELVEK LEVEGŐELOSZTÓ RENDSZERHEZ RePuro hővisszanyerő berendezés kombinálható az ekluzív RePuro Levegőelosztó Rendszerrel, amellyel a frisslevegő szétosztható az épületben, illetve az elhasznált levegő kidobható a környezetbe. rendszert úgy tervezték, hogy mind a telepítés, mind az üzemeltetés során könnyen hozzáférhető legyen. 7.. LEVEGŐELOSZTÓ RENDSZERREL SZEMBEN TÁMSZTOTT KÖVETELMÉNYEK levegőelosztó rendszerben két követelménynek kell teljesülnie:. z egyes légcsatorna elemekben a levegő sebessége, a csendesebb időszakokban a zavaró áramlási zaj elkerülésének érdekében, az alacsonyabb komfortfokozatú helyiségekben (például a háztartási helyiségekben vagy folyosókon) nem lehet nagyobb 3,2 m/s-nél, a magasabb komfortfokozatú helyiségekben (hálószoba) pedig 2,5 m/s-nél. 2. lacsony áramlási veszteségek: rosszul megtervezett rendszerben értelmetlen a magas hatásfokú ventilátorok használata, ezért tanácsos a rendszert jól megtervezni, ezáltal csökkenthetőek a veszteségek. homlokzati rács szigetelt légcsatorna és kiegészítő elemek szigetelt tetőkivezetés (ez alternatíva, amely helyettesíthető egy további homlokzati ráccsal) két hangcsillapító RePuro Elosztóhálózat homlokzati rácsa nem tartalmaz szűrőket, ha a tervező szükségesnek érzi őket, akkor felárért rendelhető. BEFÚVÓ ÉS ELSZÍVÓ NEMOSZTÁTOK ELHELYEZÉSE BELSŐ TÉRBEN befúvó és elszívó légszelepeket úgy kell elhelyezni, hogy biztosítsa a szükséges szellőzést. kevés légmennyiség a helyiség levegőjének nem megfelelő átöblítéséhez vezet. Ezért szükséges a levegőelosztó rendszert a lehető leghatékonyabbra tervezni. z általános gyakorlat az, hogy a magasabb komfortfokozatú helyiségekbe a befújt levegőt hozzávetőlegesen a dugaszoló aljzat magasságában fújják be, a befújt levegő általában hidegebb, mint a helyiség hőmérséklete, majd miután felmelegedett a gravitációs hatásnak köszönhetően felemelkedik, helyet biztosítva a befújt levegőnek. Mivel az otthoni környezetben vannak olyan helyiségek ahol több hő keletkezik ezek lesznek a koszos ' helyiségek (úgymint mosókonyha, fürdőszoba, mosdó, konyha), amelyek több frisslevegőt igényelnek és ez a fizikai magyarázata, hogy miért célszerű ezekben a helyiségekben elhelyezni az elszívó légszelepeket a mennyezet alatt. Ha nem lehetséges a befúvási pontokat alacsony pozícióban elhelyezni, akkor ebben az esetben azokat a légszelepeket kell használni, amelyekkel a mennyezeti elhelyezés esetén is hatékony átöblítés valósítható meg LEVEGŐELOSZTÓ RENDSZER MEGTERVEZÉSE rendszer megfelelő tervezése az alábbi lépésekből áll: REPURO BERENDEZÉS ELHELYEZÉSE hővisszanyerő egység és az elosztóhálózat bárhol elhelyezhető az épületen belül. RePuro és 7 mérete általában lehetővé teszi az álmennyezetben való vízszintes elhelyezést (hozzáférhetőnek kell lennie), vagy az oldalfali függőleges elhelyezését. nagyobb berendezések általában a termikus burkon belüli helyiségekben helyezhetőek el, úgy mint tároló helyiségek, fűtött padlásokon vagy pincében, stb. hálószoba melletti helyiségben is elhelyezhető, de ebben az esetben figyelembe kell venni az előző bekezdés. pontjában leírtakat. berendezés számára ideális, ha minél közelebb van a kültéri csatlakozásokhoz, annak érdekében, hogy a légcsatorna hossza csökkenthető legyen, azonban amennyire csak lehet központi elhelyezkedésűnek kell lennie, hogy a belső légcsatorna hálózat minél kiegyensúlyozottabb legyen. RePuro berendezés és a kültéri csatlakozások közti légcsatorna hossza célszerűen ne legyen 5 méternél hosszabb. SZŰRÉS RePuro berendezés frisslevegő szívó ága G szűrővel van felszerelve. Ez a szűrő F7 szűrőre cserélhető (FF7 kiegészítő). berendezés elszívó ágában G2 szűrő van. Továbbá:. Gardróbban, kamrában, kiszolgáló helyiségekben a szaganyagok feldúsulásának elkerülésének érdekében (amely származhat a ruhákból, vagy az ételekből) ajánlatos elszívó rácsok beépítése. 2. bba a helyiségbe ahol a felhasználó teregetni szokott (például mosókonyha) a penészesedés elkerülésének és a ruhák száradásának elősegítésének érdekében célszerű levegőt bevezetni és el is szívni. Ebben az esetben a légcsere meghatározásakor a szükséges légmennyiség felét a helyiség térfogata alapján, míg a másik felét az elszívott légmennyiség alapján kell meghatározni. 3. Mindig ellenőrizze, hogy a hálószobákba, függetlenül az alapterülettől személyenként legalább 2m 3/h levegő kerüljön befúvásra.. hővisszanyerő berendezést ajánlott a meleg területek közelében elhelyezni (ha van a lakótérben), mint például kandalló. Ebben az esetben a hővisszanyerő berendezés hatékonysága emelkedik, mivel a berendezés környezetében melegebb a levegő, így a többi paraméter változatlanul maradása mellett a befújt levegő melegebb lesz. 5. Ellenőrizze, hogy ne legyen semmilyen akadály a befúvó és az elszívó légszelepek előtt (festmény, bútor, kanapé stb.). HNGCSILLPÍTÓK hangcsillapító elengedhetetlen a befúvócsonkon, a ventilátor üzeméből adódó áramlási zaj elkerüléséhez. Hangcsillapítót kell elhelyezni a befúvó és az elszívó ágban is, az osztódobozok és a hővisszanyerő egység közti légcsatorna szakaszban. FRISSLEVEGŐ VÉTELI / ELHSZNÁLT LEVEGŐ KIDOBÓ CSONK ELHELYEZÉSE kültéri csonkok a rendszer szempontjából nagyon érzékeny elem. Néhány, fontos szempontot kell venni az elhelyezésénél:. Kerülje a szennyezett területről való frisslevegő vételezést, úgymint garázsok, forgalmas utak, más rendszerek kidobó ága, vagy talajhoz túl közeli területek. 2. Kerülje a használt levegő kidobását másik épületbe, vagy annak közvetlen közelébe, pincébe vagy nem megfelelően szellőző helyiségbe, magas komfort fokozatú helyiségek nyílászáróinak közelébe, vagy áruátvételi helyiségekbe. 3. Ellenőrizze a helyi előírásokat, úgymint az elhasznált levegő függőleges tetőátvezetésen történő kivezetésére, vagy a frisslevegő vételi csonk talajtól mért minimális távolságára vonatkozó előírásokat.. frisslevegő vételi és az elhasznált levegő kidobó csonkjai között legalább 2 méter távolságot kell tartani a két levegőáram nem kívánat rövidzárjának elkerülésének érdekében. 5. frisslevegő vételi csonkot a talajtól legalább méteres magasságban kell elhelyezni, hogy csökkenthető legyen a kellemetlen szagok és a radon bejutása (ez utóbbi a talajban természetes úton keletkezik). LEVEGŐ ÁTJÁRÁS HELYISÉGEK KÖZÖTT levegő számára az egyes helyiségek közti átjárhatóságot a belső ajtók alatti nyílások biztosítják (legalább 5 mm szükséges). 3

44 ELOSZTÓHÁLÓZT RePuro levegő elosztóhálózat természetéből adódóan kiegyensúlyozott üzemet biztosít, köszönhetően a szétágazó rendszer kialakításnak. rendszerben nem kell időről-időre változtatni a légcsatorna méretét. z ermec kínálatában számos osztódoboz megtalálható a választott légcsatorna típusának függvényében. REPURO ELOSZTÓHÁLÓZT TERVEZÉSE SORÁN KÖVETENDRŐ LÉPÉSEK követendő tervezési lépések listája az alábbi:. szellőző levegő mennyiségének meghatározása az épület belső légtérfogata alapján. 2. helyiségenkénti szellőző levegő mennyiségének meghatározása. 3. RePuro berendezés helyének meghatározása.. z elosztóhálózat kiválasztása (fél-ovális, kör vagy téglalap keresztmetszetű). 5. befúvó és elszívó légszelepek, illetve a légrácsok helyzetének meghatározása. 6. z egyes légszelepkhez, légrácsokhoz tartozó légcsatornaágak méretezése. 7. befúváshoz és az elszíváshoz szükséges osztódobozok kiválasztása. z osztódobozok csatlakozó csonkjainak a számát a légcsatornák számának ismeretében kell meghatározni. 8. frisslevegő vételi és elhasznált levegő kidobási pontok elhelyezése. 9. frisslevegő vételi és elhasznált levegő kidobási pontok, a RePuro berendezés és az osztódobozok közti légcsatorna méretezése.. Teljes terhelés melletti befúvási és elszívási légmennyiség meghatározása.. pontos légmennyiség meghatározása és az egyes ágakhoz szükséges légszelep kiválasztása. 2. legalkalmasabb RePuro berendezés kiválasztása a Magellano szoftver segítségével. lább látható egy példa az ermec Levegőelosztó Hálózatból álló szellőztető rendszer kiválasztásához. példában látható lakás hasznos alapterülete 95, m2, a lakás alaprajza lent látható. példalakás esetében a légcsere mértékét,5 m 3/h értékű. teljes befújt és elszívott légmennyiségnek azonosnak kell lennie, hacsak nincsen különleges követelmény a belső környezet nyomásviszonyára. Nyilvánvalóan a befújt légmennyiséget szét kell osztani a magasabb komfortfokozatú helyiségekben, akárcsak az elszívott levegő mennyiségét a koszos helyiségekben. helyiségek szellőzőlevegő mennyiségének meghatározásánál figyelembe kell venni az egyes helyiségek alapterületét és térfogatát.

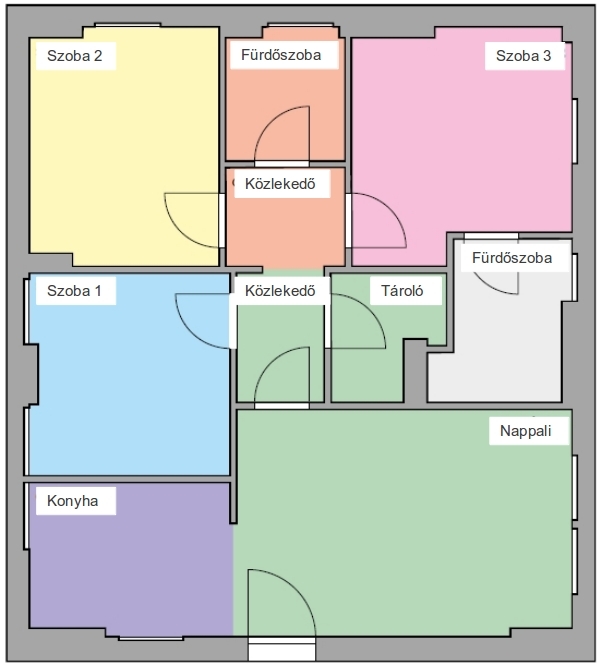

45 z alábbi táblázatban láthatóak a példalakás adatai: hol: lapterület Belmagasság QET az összes elszívott légmennyiség, amelyet az épület légtérfogatának és a teljes épületre számított légcsereszám szorzataként kapunk meg [m3/h] VMB az épület teljes légtérfogata [m3] R légcsereszám [h-] Magasabb komfortfokozatú lacsonyabb komfortfokozatú helyiségek légtérfogata helyiségek légtérfogata m2 m m3 m3 Nappali + előszoba + gardrób 3, 2,7 82,8 Szoba 2,5 2,7 33,75 Szoba 2 3,8 2,7 37,26 Szoba 3,6 2,7 39,2 Konyha 9,5 2,7 25,65 Fürdőszoba + közlekedő 8,5 2,7 22,95 Fürdőszoba 6, 2,7 6,7 Magasabb komfortfokozatú helyiségek z alábbi összesítő táblázatban láthatóak a példalakásra vonatkozó számított értékek: lacsonyabb komfortfokozatú helyiségek Helyiségek 95, Belmagasság m2 m m3 lacsonyabb komfortfokozatú helyiségek légtérfogata Befújt légmennyiség Elszívott légmennyiség m3 m3/h m3/h Magasabb komfortfokozatú helyiségek Összesen 92,5 lapterület Magasabb komfortfokozatú helyiségek légtérfogata 65,7 257,58 Nappali + előszoba + gardrób 3, 2,7 82,8 5,9 Szoba 2,5 2,7 33,75 22,58 Szoba 2 3,8 2,7 37,26 2,93 Szoba 3,6 2,7 39,2 26,37 92,5 28,79 Összesen magasabb komfortfokozatú helyiségekbe befújt légmennyiség az alábbi képlettel határozható meg: QKI=QIT * Vhi/ VIT hol: QKi az i-ik helyiségbe befújt légmennyiség [m3/h] QIT az összes befújt légmennyiség, amelyet az épület légtérfogatának és a teljes épületre számított légcsereszám szorzataként kapunk meg [m3/h] VIT a magasabb komfortfokozatú helyiségek légtérfogata [m3] Vhi az i-ik helyiség légtérfogata [m3] QIT=VMB * R mi ebben az esetben: QIT=(95,*2,7)*,5=28,79 m3/h hol: QIT az összes befújt légmennyiség, amelyet az épület légtérfogatának és a teljes épületre számított légcsereszám szorzataként kapunk meg [m3/h] VMB az épület teljes légtérfogata [m3] R légcsereszám [h-] z alacsonyabb komfortfokozatú helyiségekből elszívott légmennyiség az alábbi képlettel határozható meg: QKE=QET * Vhi/ VET hol: QKE az i-ik helyiségből elszívott légmennyiség [m3/h] QET az összes elszívott légmennyiség, amelyet az épület légtérfogatának és a teljes épületre számított légcsereszám szorzataként kapunk meg [m3/h] VET az alacsonyabb komfortfokozatú helyiségek légtérfogata [m 3] Vhi az i-ik helyiség légtérfogata [m3] QET=VMB * R mi ebben az esetben: QET=(95,*2,7)*,5=28,79 m3/h lacsonyabb komfortfokozatú helyiségek Konyha 9,5 2,7 25,65 5,77 Fürdőszoba + közlekedő 8,5 2,7 22,95 5,2 Fürdőszoba 6, 2,7 6,7 32,6 65,7 28,79 Összesen z egyes helyiségekhez tartozó légmennyiség ez alapján meghatározható. lakások helyiségeihez általában a fél-ovális légcsatornát célszerű választani. téglalap keresztmetszetű légcsatorna akkor ajánlott, ha gyorsabb telepítés szükséges. RePuro és az osztódobozok a lakás előszobájának az álmennyezetje fölött lesz elhelyezve. szállított légmennyiség értéke az egyes légcsatornákon 32 m 3/h értékben lett megállapítva, az áramlási veszteségek minimalizálásnak érdekében. befúvó légrácsok (I-betűvel jelölt) és az elszívó légrácsok (E betűvel jelölt) meghatározása. légrácsokat befúvásra úgy kell kiválasztani, hogy fali beépíthetőségűek legyenek (GRM vagy GRI kiegészítők). befúvó légrácsokat a fal alsóbb részén kell elhelyezni. Elszívásra az D25X2 mennyezeti szelepfogadót és BES-25 elszívó légszelep is választhathó. z egyes légcsatorna ágakat úgy kell elhelyezni, hogy biztosítható legyen az egyes helyiségek megfelelő átöblítése. rácsokat fali légrács csatlakoztatóval lehet csatlakoztatni. Ezekhez a csatlakoztató elemekhez (CGP kiegészítő) két légcsatornával lehet csatlakozni. Ha az elszívott vagy befújt légmennyiséget csak egy fél-ovális légcsatornával szállítjuk, akkor a csatlakoztató elem másik csonkját le kell zárni egy végdugóval (TO kiegészítő). 5
