1 EGYSZER SÍTETT STATIKAI SZAKVÉLEMÉNY GO-CAM kamerarendszer tartószerkezetének felfüggesztésér l Az ÁSZ Bt. az általa kifejlesztett, GO-CAM kamerarendszer tartószerkezet felfüggesztésének statikai vizsgálatára kért fel. A vizsgálat célja a létesítmény biztonságos üzemeltetéséhez szükséges felfüggesztések és rögzítések minimális kialakításának meghatározása. A több elemb l összeállított, egyenes vonalvezetés alumínium cs sínpár egy nagy sebességgel mozgatható, több irányba forgatható kamerarendszer üzemeltetését teszi lehet vé. A sínpár teherbírását, merevségét és vonaltartását a vele párhuzamosan vezetett TomCat rendszer alumínium rácsos tartógerenda biztosítja. A megrendel i igényekt l-, és a rendelkezésre álló hely nagyságától függ en ez a merevített sínrendszer tetsz leges hosszban építhet meg. A TomCat híd 3 m-es térrács elemekb l áll, amelyeket folytatólagosan az elemek végeinél kialakított homloklemezes kapcsolatokkal rögzítenek egymáshoz, így a végleges gerenda hossza a 3 m-es modulméret többszöröse lesz. A gerendára, azzal párhuzamosan alulról rögzítik a méterenként-, áttört acéllemezekb l kialakított diafragmával merevített alu. cs síneket. A sínredszer 2m-es elemekb l áll, amelyeket sasszeggel biztosított bajonettzáras szorítóbilincsekkel rögzítenek egymáshoz. Az így kialakult merevített tartósín a ~30 kg-os kamerarendszer gyors és zavartalan mozgását teszi lehet vé a kijelölt egyenes vonalú pályán.

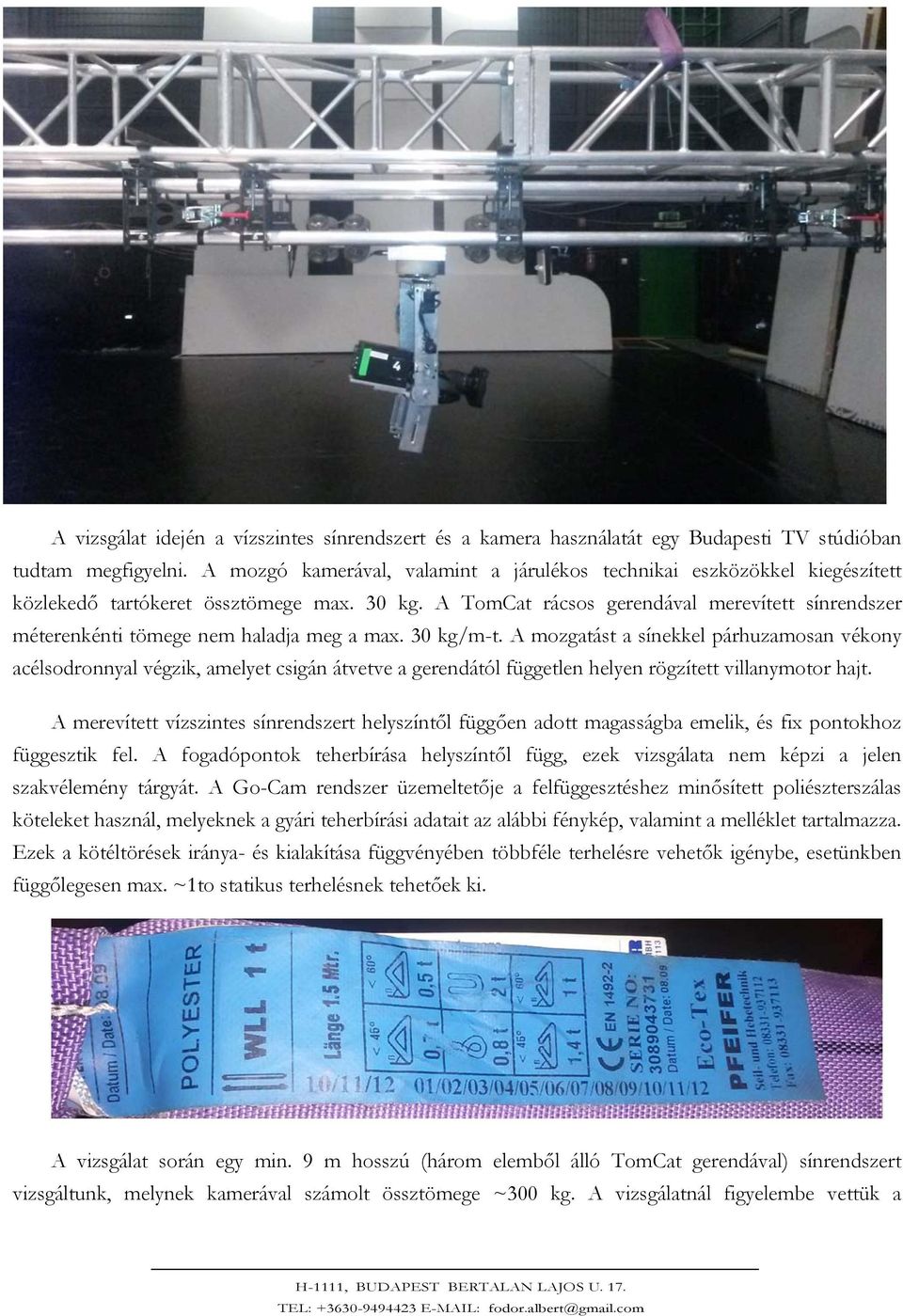

2 A vizsgálat idején a vízszintes sínrendszert és a kamera használatát egy Budapesti TV stúdióban tudtam megfigyelni. A mozgó kamerával, valamint a járulékos technikai eszközökkel kiegészített közleked tartókeret össztömege max. 30 kg. A TomCat rácsos gerendával merevített sínrendszer méterenkénti tömege nem haladja meg a max. 30 kg/m-t. A mozgatást a sínekkel párhuzamosan vékony acélsodronnyal végzik, amelyet csigán átvetve a gerendától független helyen rögzített villanymotor hajt. A merevített vízszintes sínrendszert helyszínt l függ en adott magasságba emelik, és fix pontokhoz függesztik fel. A fogadópontok teherbírása helyszínt l függ, ezek vizsgálata nem képzi a jelen szakvélemény tárgyát. A Go-Cam rendszer üzemeltet je a felfüggesztéshez min sített poliészterszálas köteleket használ, melyeknek a gyári teherbírási adatait az alábbi fénykép, valamint a melléklet tartalmazza. Ezek a kötéltörések iránya- és kialakítása függvényében többféle terhelésre vehet k igénybe, esetünkben függ legesen max. ~1to statikus terhelésnek tehet ek ki. A vizsgálat során egy min. 9 m hosszú (három elemb l álló TomCat gerendával) sínrendszert vizsgáltunk, melynek kamerával számolt össztömege ~300 kg. A vizsgálatnál figyelembe vettük a

3 kameramozgásból, valamint a függesztési pontok esetleges bizonytalanságából ered dinamikus hatásokat, és nem várt támaszmozgásokat is. Ezek alapján az alábbiakat állapítottuk meg. Egy ~9 m hosszú sínrendszert - abban az esetben, ha a vízszintes és egyéb függ leges mozdulatlanságát biztosították eleged két végén 1-1 db. ~1 to teherbírású poliészterkötéllel felfüggeszteni. Minden további megkezdett 9 m-es hosszabítás felfüggesztéséhez további egy db. függ leges kötél alkalmazása szükséges. Amennyiben a sínrendszer vízszintes mozgása, és függ leges táncolása nincs megakadályozva, úgy ez a függesztési mód nem biztonságos, ilyen esetekben egyedi vizsgálat elvégzése szükséges. A poliészter kötelek rendszeres ellen rzését el kell végezni, szövetsérülés, kopás, egyéb indokolt esetben használatuk nem megengedett. A fenti felfüggesztéseken felül a sínredszer részére tanácsos biztonsági rendszert is kialakítani, az eredetiek l független fogadópontokhoz rögzítve. Budapest; február 27. Fodor Albert okl. épít mérnök T-Sz/
