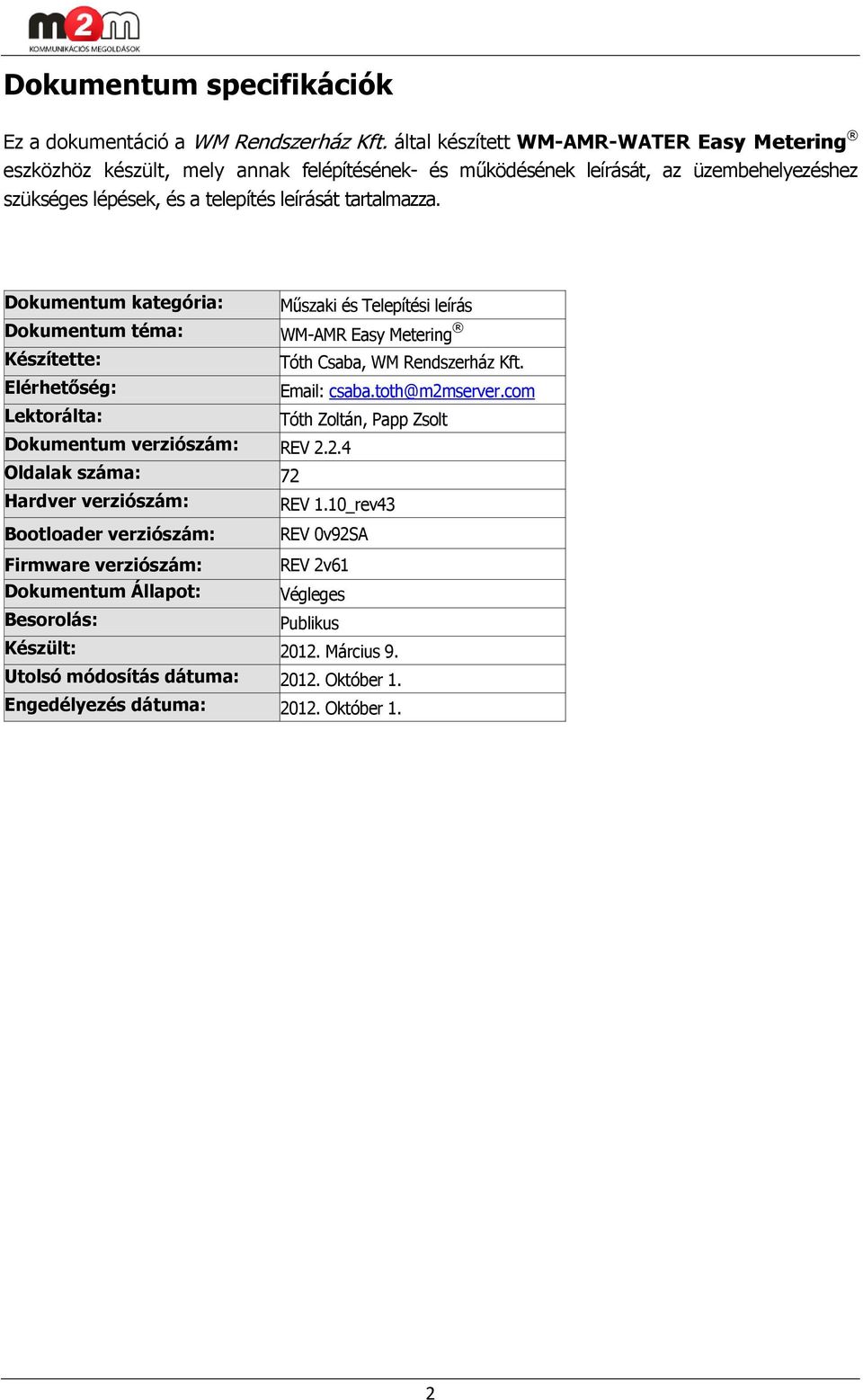

2 Dokumentum specifikációk Ez a dokumentáció a WM Rendszerház Kft. által készített WM-AMR-WATER Easy Metering eszközhöz készült, mely annak felépítésének- és működésének leírását, az üzembehelyezéshez szükséges lépések, és a telepítés leírását tartalmazza. Dokumentum kategória: Műszaki és Telepítési leírás Dokumentum téma: WM-AMR Easy Metering Készítette: Tóth Csaba, WM Rendszerház Kft. Elérhetőség: csaba.toth@m2mserver.com Lektorálta: Tóth Zoltán, Papp Zsolt Dokumentum verziószám: REV Oldalak száma: 72 Hardver verziószám: Bootloader verziószám: REV 1.10_rev43 REV 0v92SA Firmware verziószám: REV 2v61 Dokumentum Állapot: Végleges Besorolás: Publikus Készült: Március 9. Utolsó módosítás dátuma: Október 1. Engedélyezés dátuma: Október 1. 2

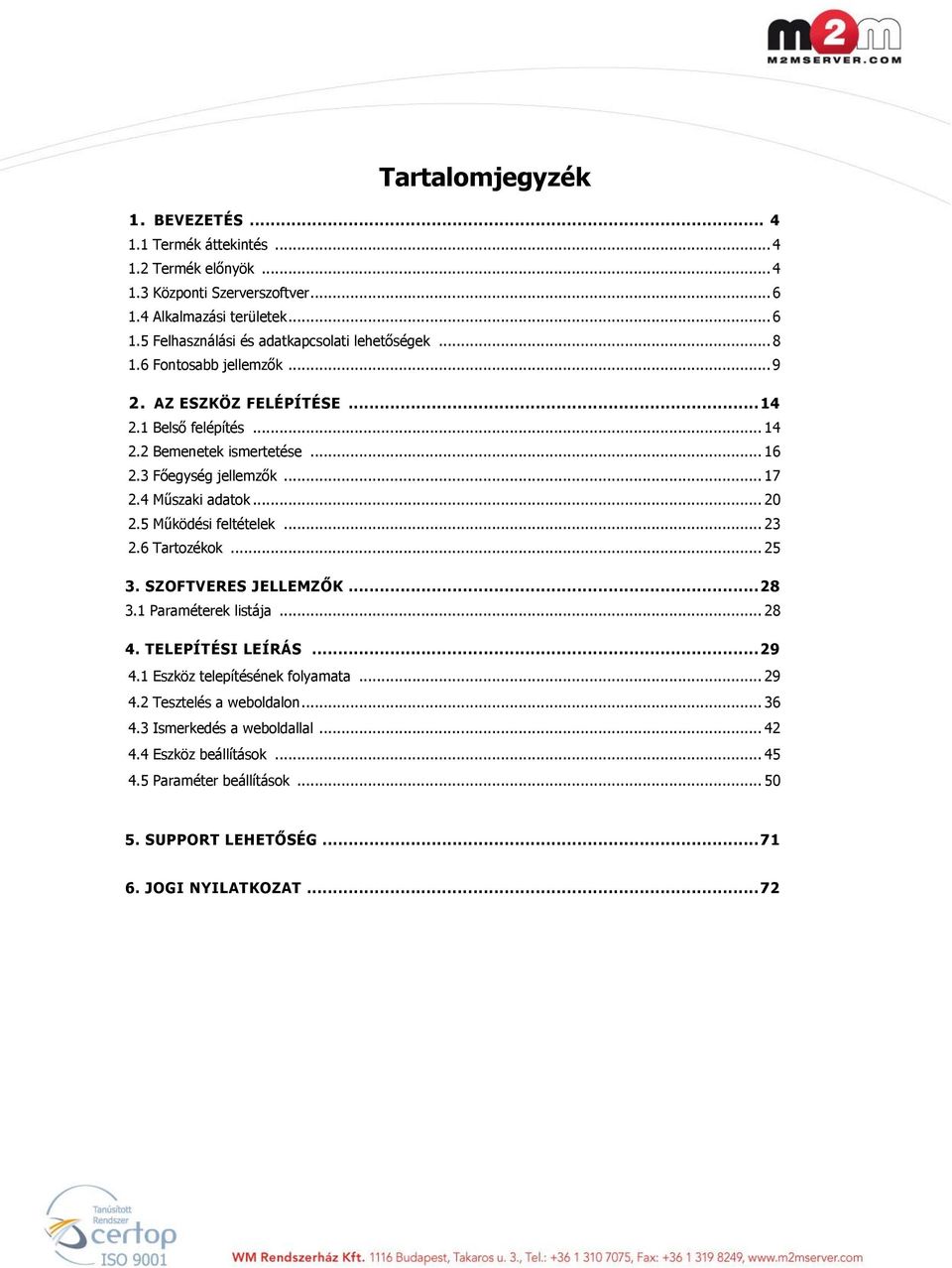

3 Tartalomjegyzék 1. BEVEZETÉS Termék áttekintés Termék előnyök Központi Szerverszoftver Alkalmazási területek Felhasználási és adatkapcsolati lehetőségek Fontosabb jellemzők AZ ESZKÖZ FELÉPÍTÉSE Belső felépítés Bemenetek ismertetése Főegység jellemzők Műszaki adatok Működési feltételek Tartozékok SZOFTVERES JELLEMZŐK Paraméterek listája TELEPÍTÉSI LEÍRÁS Eszköz telepítésének folyamata Tesztelés a weboldalon Ismerkedés a weboldallal Eszköz beállítások Paraméter beállítások SUPPORT LEHETŐSÉG JOGI NYILATKOZAT... 72

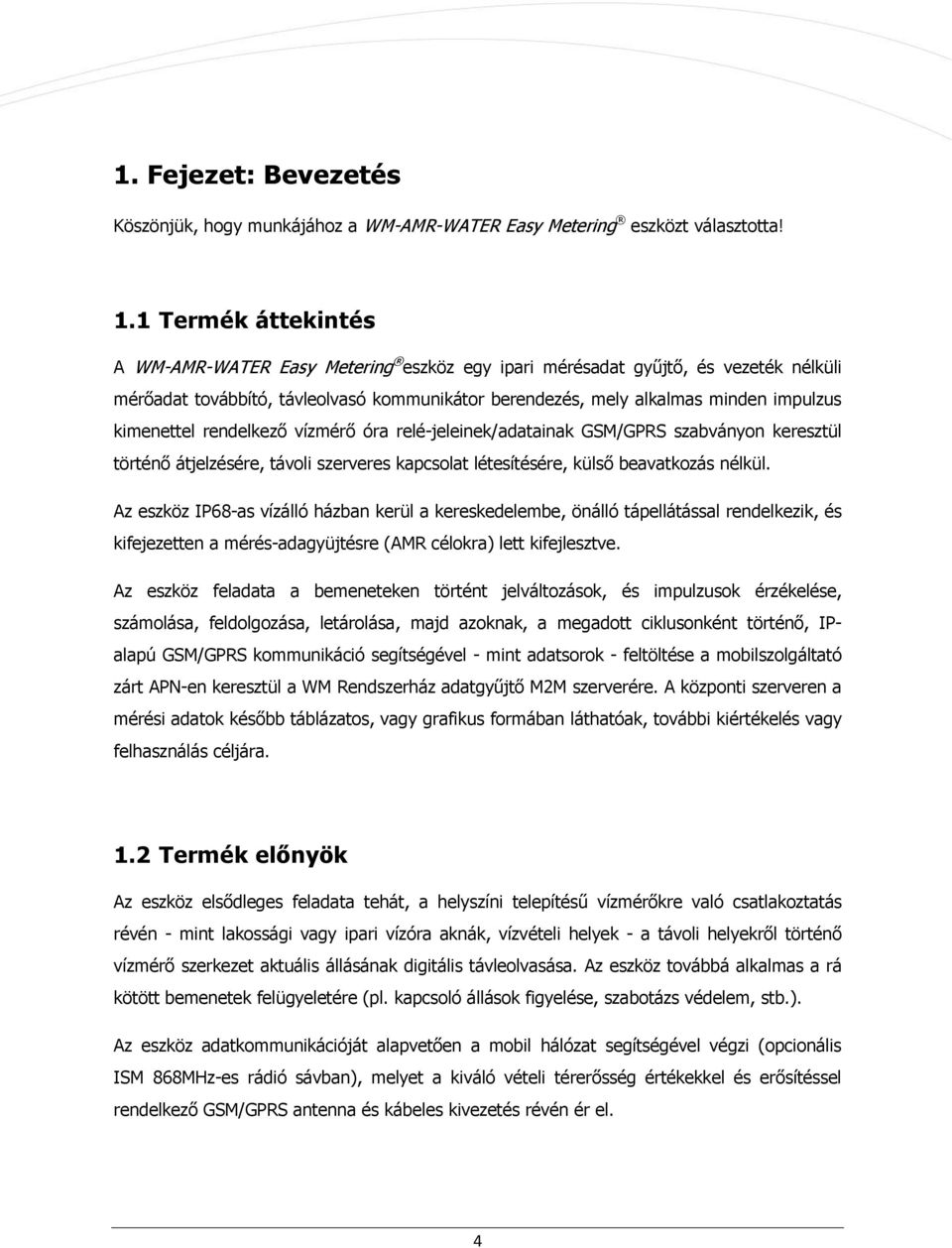

4 1. Fejezet: Bevezetés Köszönjük, hogy munkájához a WM-AMR-WATER Easy Metering eszközt választotta! 1.1 Termék áttekintés A WM-AMR-WATER Easy Metering eszköz egy ipari mérésadat gyűjtő, és vezeték nélküli mérőadat továbbító, távleolvasó kommunikátor berendezés, mely alkalmas minden impulzus kimenettel rendelkező vízmérő óra relé-jeleinek/adatainak GSM/GPRS szabványon keresztül történő átjelzésére, távoli szerveres kapcsolat létesítésére, külső beavatkozás nélkül. Az eszköz IP68-as vízálló házban kerül a kereskedelembe, önálló tápellátással rendelkezik, és kifejezetten a mérés-adagyüjtésre (AMR célokra) lett kifejlesztve. Az eszköz feladata a bemeneteken történt jelváltozások, és impulzusok érzékelése, számolása, feldolgozása, letárolása, majd azoknak, a megadott ciklusonként történő, IPalapú GSM/GPRS kommunikáció segítségével - mint adatsorok - feltöltése a mobilszolgáltató zárt APN-en keresztül a WM Rendszerház adatgyűjtő M2M szerverére. A központi szerveren a mérési adatok később táblázatos, vagy grafikus formában láthatóak, további kiértékelés vagy felhasználás céljára. 1.2 Termék előnyök Az eszköz elsődleges feladata tehát, a helyszíni telepítésű vízmérőkre való csatlakoztatás révén - mint lakossági vagy ipari vízóra aknák, vízvételi helyek - a távoli helyekről történő vízmérő szerkezet aktuális állásának digitális távleolvasása. Az eszköz továbbá alkalmas a rá kötött bemenetek felügyeletére (pl. kapcsoló állások figyelése, szabotázs védelem, stb.). Az eszköz adatkommunikációját alapvetően a mobil hálózat segítségével végzi (opcionális ISM 868MHz-es rádió sávban), melyet a kiváló vételi térerősség értékekkel és erősítéssel rendelkező GSM/GPRS antenna és kábeles kivezetés révén ér el. 4

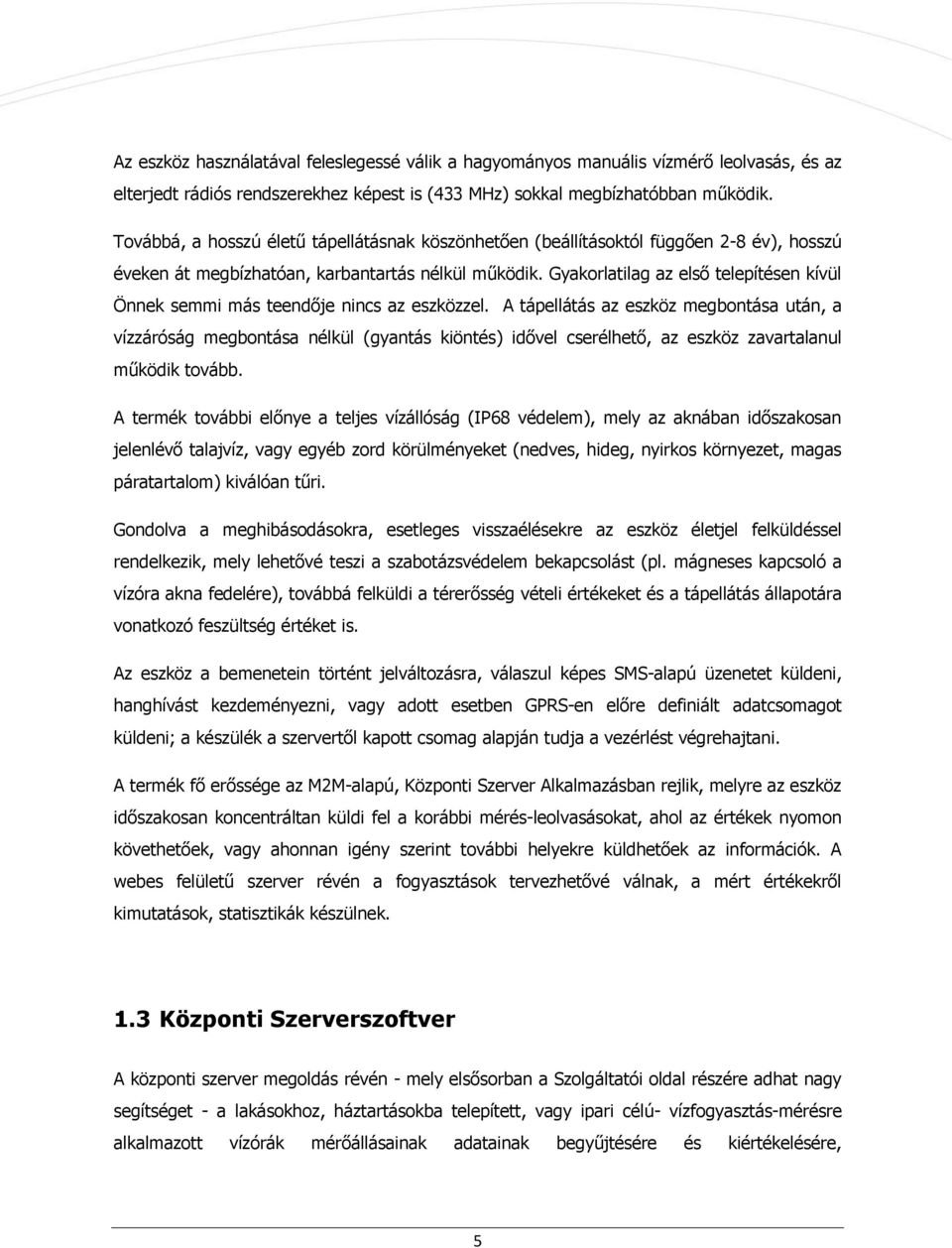

5 Az eszköz használatával feleslegessé válik a hagyományos manuális vízmérő leolvasás, és az elterjedt rádiós rendszerekhez képest is (433 MHz) sokkal megbízhatóbban működik. Továbbá, a hosszú életű tápellátásnak köszönhetően (beállításoktól függően 2-8 év), hosszú éveken át megbízhatóan, karbantartás nélkül működik. Gyakorlatilag az első telepítésen kívül Önnek semmi más teendője nincs az eszközzel. A tápellátás az eszköz megbontása után, a vízzáróság megbontása nélkül (gyantás kiöntés) idővel cserélhető, az eszköz zavartalanul működik tovább. A termék további előnye a teljes vízállóság (IP68 védelem), mely az aknában időszakosan jelenlévő talajvíz, vagy egyéb zord körülményeket (nedves, hideg, nyirkos környezet, magas páratartalom) kiválóan tűri. Gondolva a meghibásodásokra, esetleges visszaélésekre az eszköz életjel felküldéssel rendelkezik, mely lehetővé teszi a szabotázsvédelem bekapcsolást (pl. mágneses kapcsoló a vízóra akna fedelére), továbbá felküldi a térerősség vételi értékeket és a tápellátás állapotára vonatkozó feszültség értéket is. Az eszköz a bemenetein történt jelváltozásra, válaszul képes SMS-alapú üzenetet küldeni, hanghívást kezdeményezni, vagy adott esetben GPRS-en előre definiált adatcsomagot küldeni; a készülék a szervertől kapott csomag alapján tudja a vezérlést végrehajtani. A termék fő erőssége az M2M-alapú, Központi Szerver Alkalmazásban rejlik, melyre az eszköz időszakosan koncentráltan küldi fel a korábbi mérés-leolvasásokat, ahol az értékek nyomon követhetőek, vagy ahonnan igény szerint további helyekre küldhetőek az információk. A webes felületű szerver révén a fogyasztások tervezhetővé válnak, a mért értékekről kimutatások, statisztikák készülnek. 1.3 Központi Szerverszoftver A központi szerver megoldás révén - mely elsősorban a Szolgáltatói oldal részére adhat nagy segítséget - a lakásokhoz, háztartásokba telepített, vagy ipari célú- vízfogyasztás-mérésre alkalmazott vízórák mérőállásainak adatainak begyűjtésére és kiértékelésére, 5

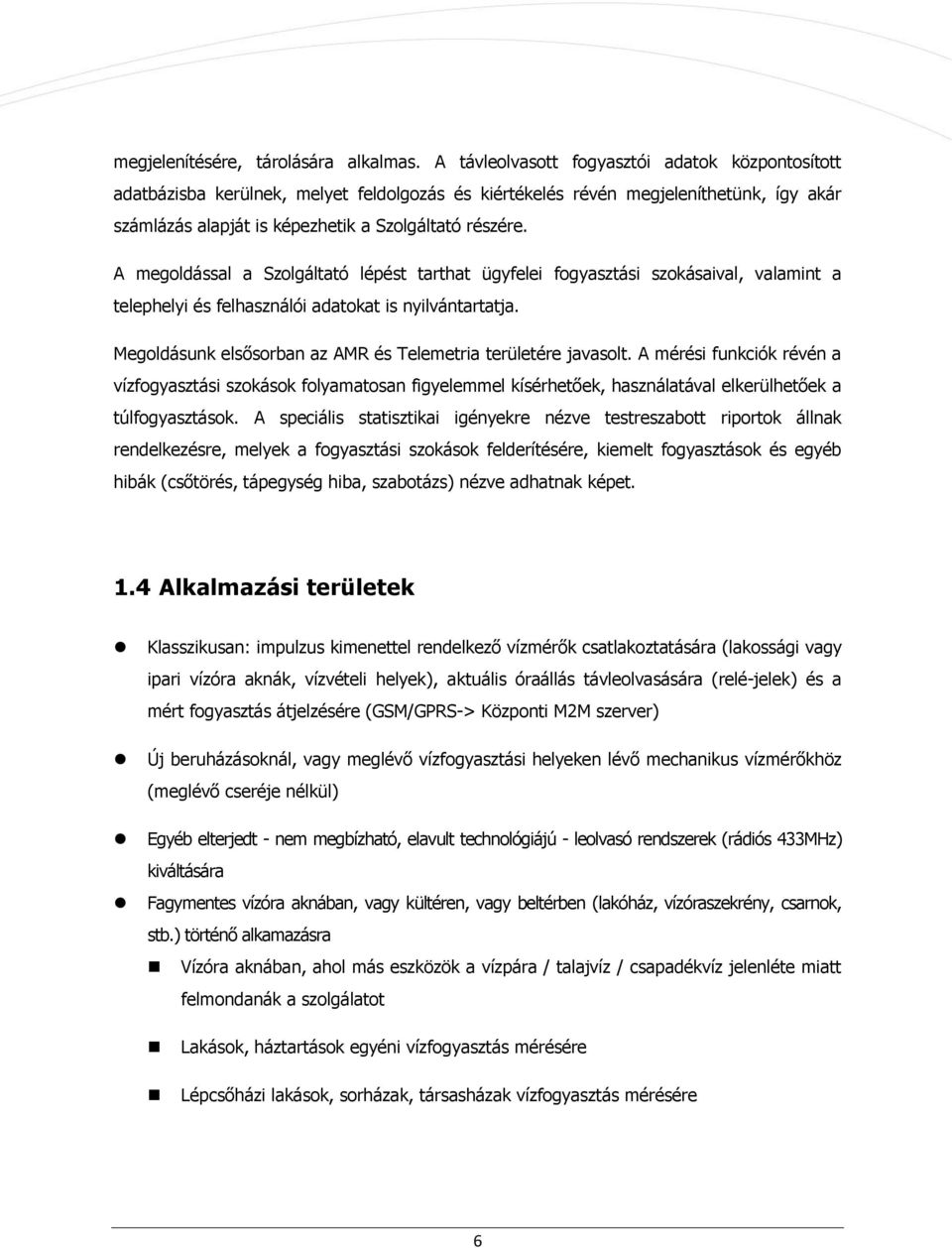

6 megjelenítésére, tárolására alkalmas. A távleolvasott fogyasztói adatok központosított adatbázisba kerülnek, melyet feldolgozás és kiértékelés révén megjeleníthetünk, így akár számlázás alapját is képezhetik a Szolgáltató részére. A megoldással a Szolgáltató lépést tarthat ügyfelei fogyasztási szokásaival, valamint a telephelyi és felhasználói adatokat is nyilvántartatja. Megoldásunk elsősorban az AMR és Telemetria területére javasolt. A mérési funkciók révén a vízfogyasztási szokások folyamatosan figyelemmel kísérhetőek, használatával elkerülhetőek a túlfogyasztások. A speciális statisztikai igényekre nézve testreszabott riportok állnak rendelkezésre, melyek a fogyasztási szokások felderítésére, kiemelt fogyasztások és egyéb hibák (csőtörés, tápegység hiba, szabotázs) nézve adhatnak képet. 1.4 Alkalmazási területek Klasszikusan: impulzus kimenettel rendelkező vízmérők csatlakoztatására (lakossági vagy ipari vízóra aknák, vízvételi helyek), aktuális óraállás távleolvasására (relé-jelek) és a mért fogyasztás átjelzésére (GSM/GPRS-> Központi M2M szerver) Új beruházásoknál, vagy meglévő vízfogyasztási helyeken lévő mechanikus vízmérőkhöz (meglévő cseréje nélkül) Egyéb elterjedt - nem megbízható, elavult technológiájú - leolvasó rendszerek (rádiós 433MHz) kiváltására Fagymentes vízóra aknában, vagy kültéren, vagy beltérben (lakóház, vízóraszekrény, csarnok, stb.) történő alkamazásra Vízóra aknában, ahol más eszközök a vízpára / talajvíz / csapadékvíz jelenléte miatt felmondanák a szolgálatot Lakások, háztartások egyéni vízfogyasztás mérésére Lépcsőházi lakások, sorházak, társasházak vízfogyasztás mérésére 6

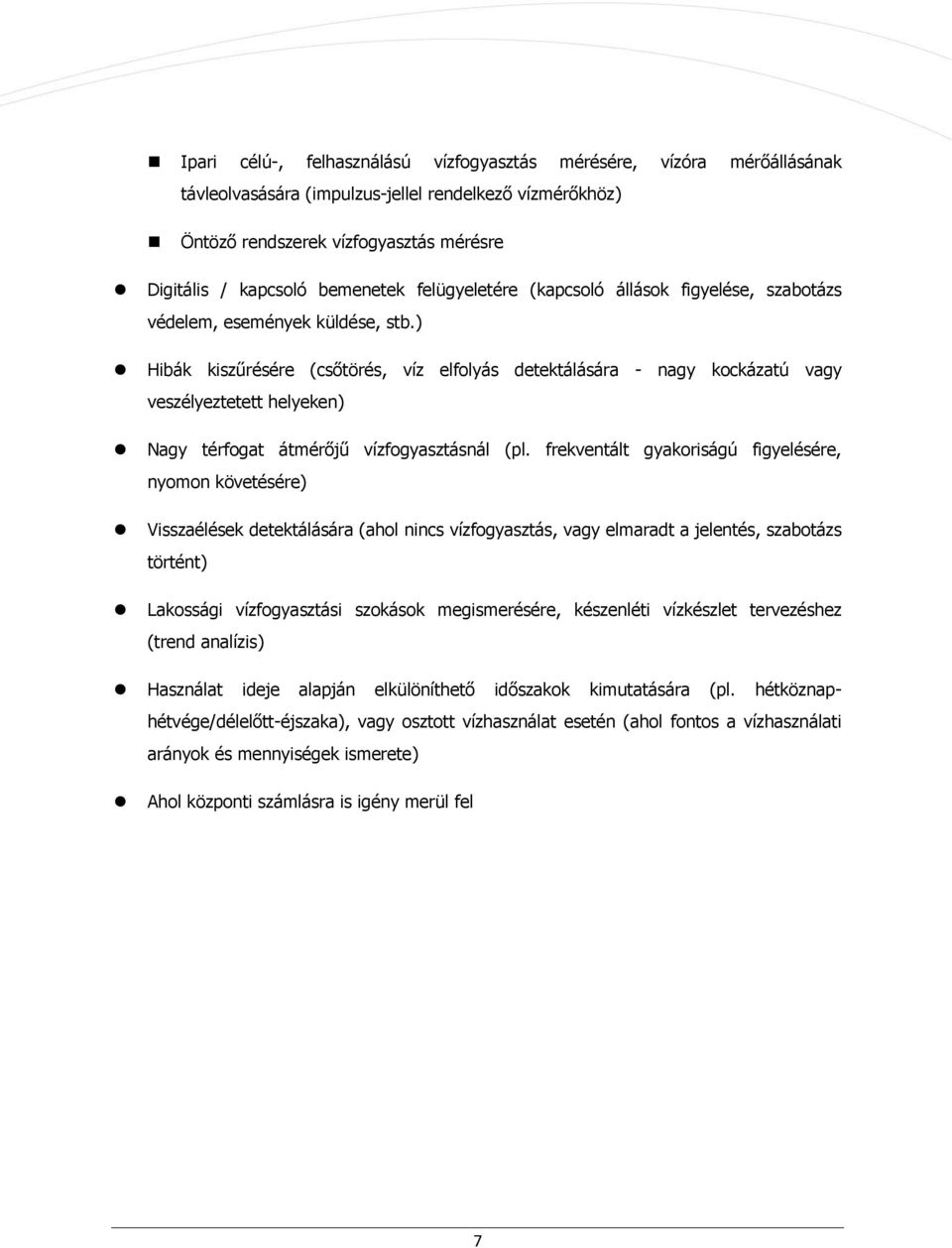

7 Ipari célú-, felhasználású vízfogyasztás mérésére, vízóra mérőállásának távleolvasására (impulzus-jellel rendelkező vízmérőkhöz) Öntöző rendszerek vízfogyasztás mérésre Digitális / kapcsoló bemenetek felügyeletére (kapcsoló állások figyelése, szabotázs védelem, események küldése, stb.) Hibák kiszűrésére (csőtörés, víz elfolyás detektálására - nagy kockázatú vagy veszélyeztetett helyeken) Nagy térfogat átmérőjű vízfogyasztásnál (pl. frekventált gyakoriságú figyelésére, nyomon követésére) Visszaélések detektálására (ahol nincs vízfogyasztás, vagy elmaradt a jelentés, szabotázs történt) Lakossági vízfogyasztási szokások megismerésére, készenléti vízkészlet tervezéshez (trend analízis) Használat ideje alapján elkülöníthető időszakok kimutatására (pl. hétköznaphétvége/délelőtt-éjszaka), vagy osztott vízhasználat esetén (ahol fontos a vízhasználati arányok és mennyiségek ismerete) Ahol központi számlásra is igény merül fel 7

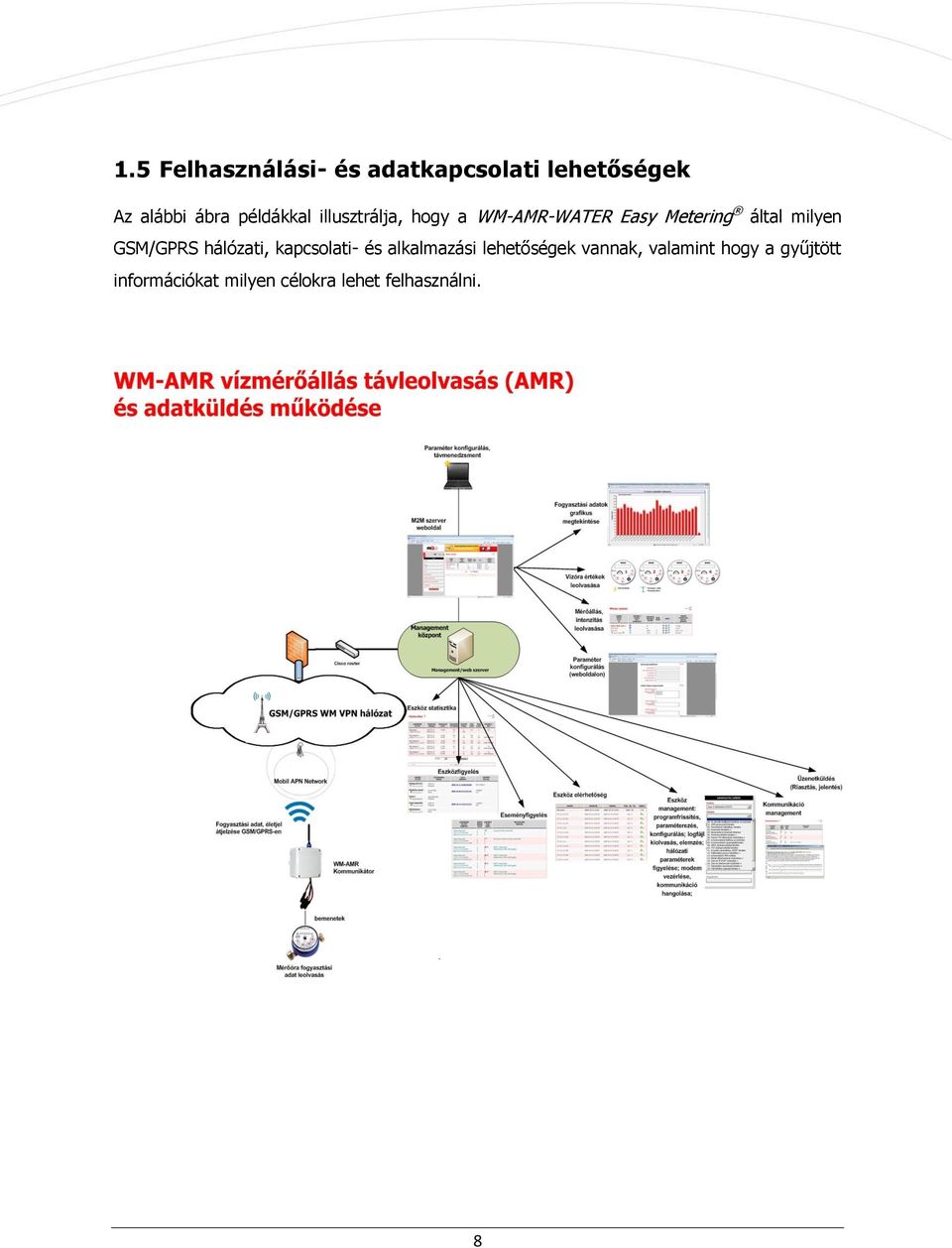

8 1.5 Felhasználási- és adatkapcsolati lehetőségek Az alábbi ábra példákkal illusztrálja, hogy a WM-AMR-WATER Easy Metering által milyen GSM/GPRS hálózati, kapcsolati- és alkalmazási lehetőségek vannak, valamint hogy a gyűjtött információkat milyen célokra lehet felhasználni. 8

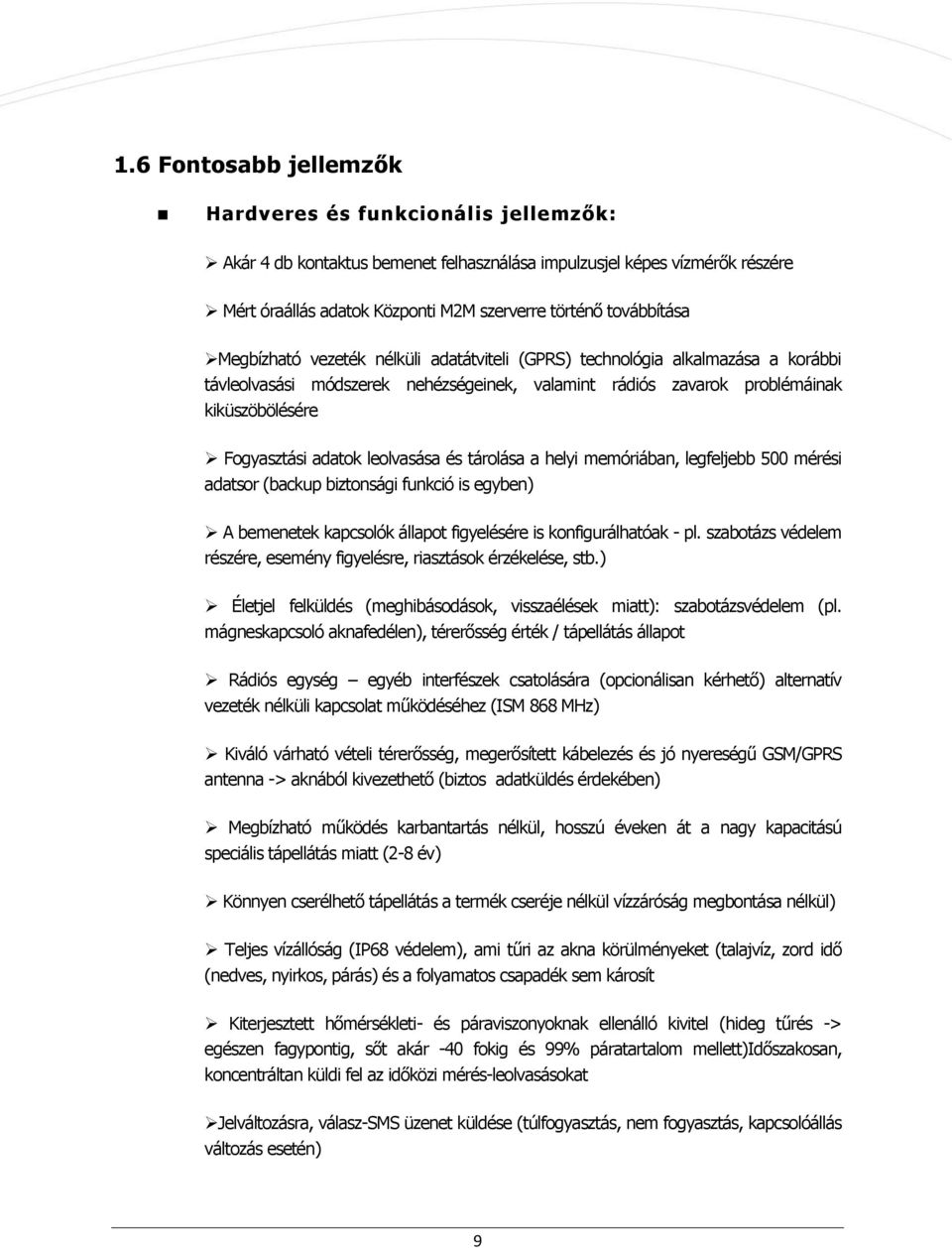

9 1.6 Fontosabb jellemzők Hardveres és funkcionális jellemzők: Akár 4 db kontaktus bemenet felhasználása impulzusjel képes vízmérők részére Mért óraállás adatok Központi M2M szerverre történő továbbítása Megbízható vezeték nélküli adatátviteli (GPRS) technológia alkalmazása a korábbi távleolvasási módszerek nehézségeinek, valamint rádiós zavarok problémáinak kiküszöbölésére Fogyasztási adatok leolvasása és tárolása a helyi memóriában, legfeljebb 500 mérési adatsor (backup biztonsági funkció is egyben) A bemenetek kapcsolók állapot figyelésére is konfigurálhatóak - pl. szabotázs védelem részére, esemény figyelésre, riasztások érzékelése, stb.) Életjel felküldés (meghibásodások, visszaélések miatt): szabotázsvédelem (pl. mágneskapcsoló aknafedélen), térerősség érték / tápellátás állapot Rádiós egység egyéb interfészek csatolására (opcionálisan kérhető) alternatív vezeték nélküli kapcsolat működéséhez (ISM 868 MHz) Kiváló várható vételi térerősség, megerősített kábelezés és jó nyereségű GSM/GPRS antenna -> aknából kivezethető (biztos adatküldés érdekében) Megbízható működés karbantartás nélkül, hosszú éveken át a nagy kapacitású speciális tápellátás miatt (2-8 év) Könnyen cserélhető tápellátás a termék cseréje nélkül vízzáróság megbontása nélkül) Teljes vízállóság (IP68 védelem), ami tűri az akna körülményeket (talajvíz, zord idő (nedves, nyirkos, párás) és a folyamatos csapadék sem károsít Kiterjesztett hőmérsékleti- és páraviszonyoknak ellenálló kivitel (hideg tűrés -> egészen fagypontig, sőt akár -40 fokig és 99% páratartalom mellett)időszakosan, koncentráltan küldi fel az időközi mérés-leolvasásokat Jelváltozásra, válasz-sms üzenet küldése (túlfogyasztás, nem fogyasztás, kapcsolóállás változás esetén) 9

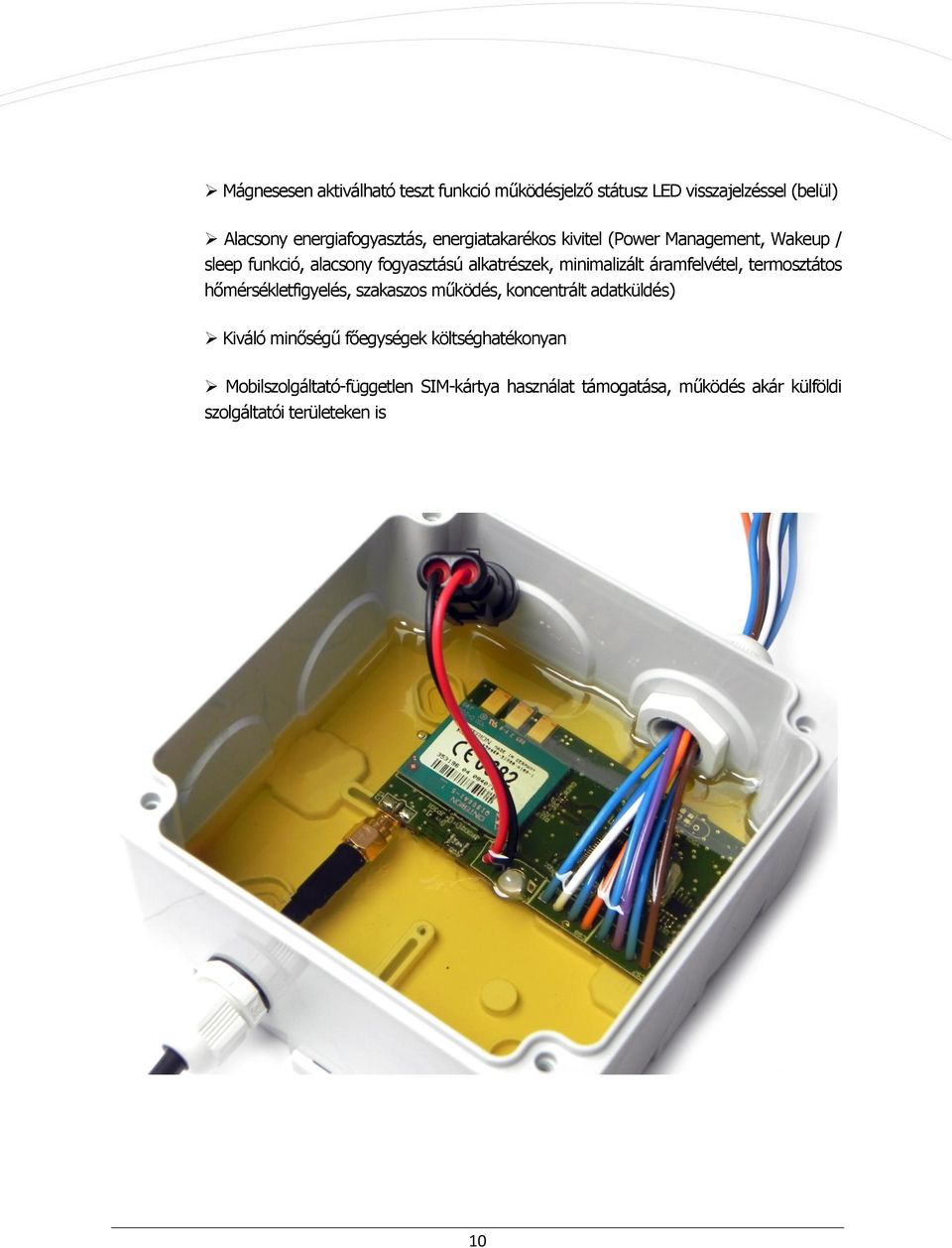

10 Mágnesesen aktiválható teszt funkció működésjelző státusz LED visszajelzéssel (belül) Alacsony energiafogyasztás, energiatakarékos kivitel (Power Management, Wakeup / sleep funkció, alacsony fogyasztású alkatrészek, minimalizált áramfelvétel, termosztátos hőmérsékletfigyelés, szakaszos működés, koncentrált adatküldés) Kiváló minőségű főegységek költséghatékonyan Mobilszolgáltató-független SIM-kártya használat támogatása, működés akár külföldi szolgáltatói területeken is 10

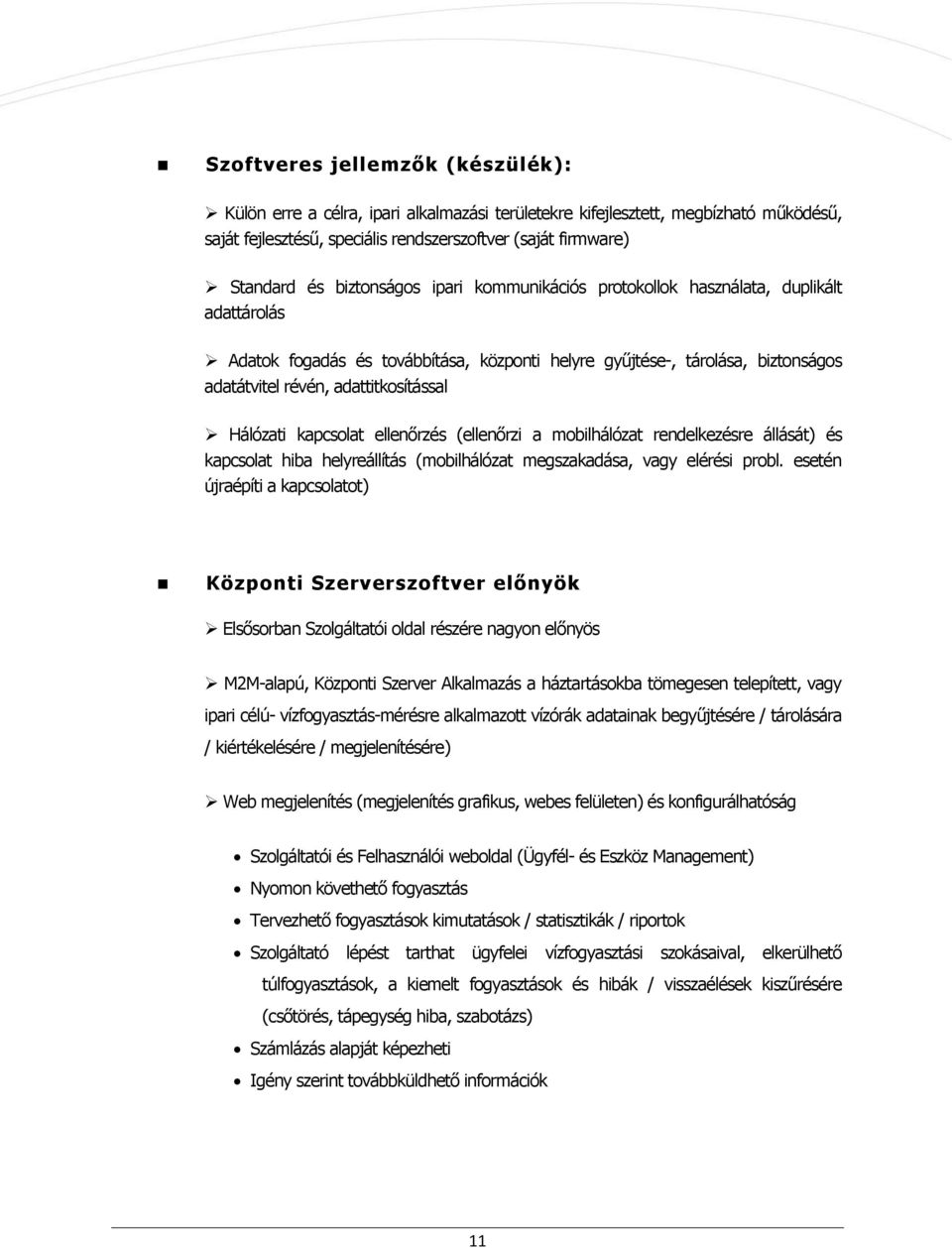

11 Szoftveres jellemzők (készülék): Külön erre a célra, ipari alkalmazási területekre kifejlesztett, megbízható működésű, saját fejlesztésű, speciális rendszerszoftver (saját firmware) Standard és biztonságos ipari kommunikációs protokollok használata, duplikált adattárolás Adatok fogadás és továbbítása, központi helyre gyűjtése-, tárolása, biztonságos adatátvitel révén, adattitkosítással Hálózati kapcsolat ellenőrzés (ellenőrzi a mobilhálózat rendelkezésre állását) és kapcsolat hiba helyreállítás (mobilhálózat megszakadása, vagy elérési probl. esetén újraépíti a kapcsolatot) Központi Szerverszoftver előnyök Elsősorban Szolgáltatói oldal részére nagyon előnyös M2M-alapú, Központi Szerver Alkalmazás a háztartásokba tömegesen telepített, vagy ipari célú- vízfogyasztás-mérésre alkalmazott vízórák adatainak begyűjtésére / tárolására / kiértékelésére / megjelenítésére) Web megjelenítés (megjelenítés grafikus, webes felületen) és konfigurálhatóság Szolgáltatói és Felhasználói weboldal (Ügyfél- és Eszköz Management) Nyomon követhető fogyasztás Tervezhető fogyasztások kimutatások / statisztikák / riportok Szolgáltató lépést tarthat ügyfelei vízfogyasztási szokásaival, elkerülhető túlfogyasztások, a kiemelt fogyasztások és hibák / visszaélések kiszűrésére (csőtörés, tápegység hiba, szabotázs) Számlázás alapját képezheti Igény szerint továbbküldhető információk 11

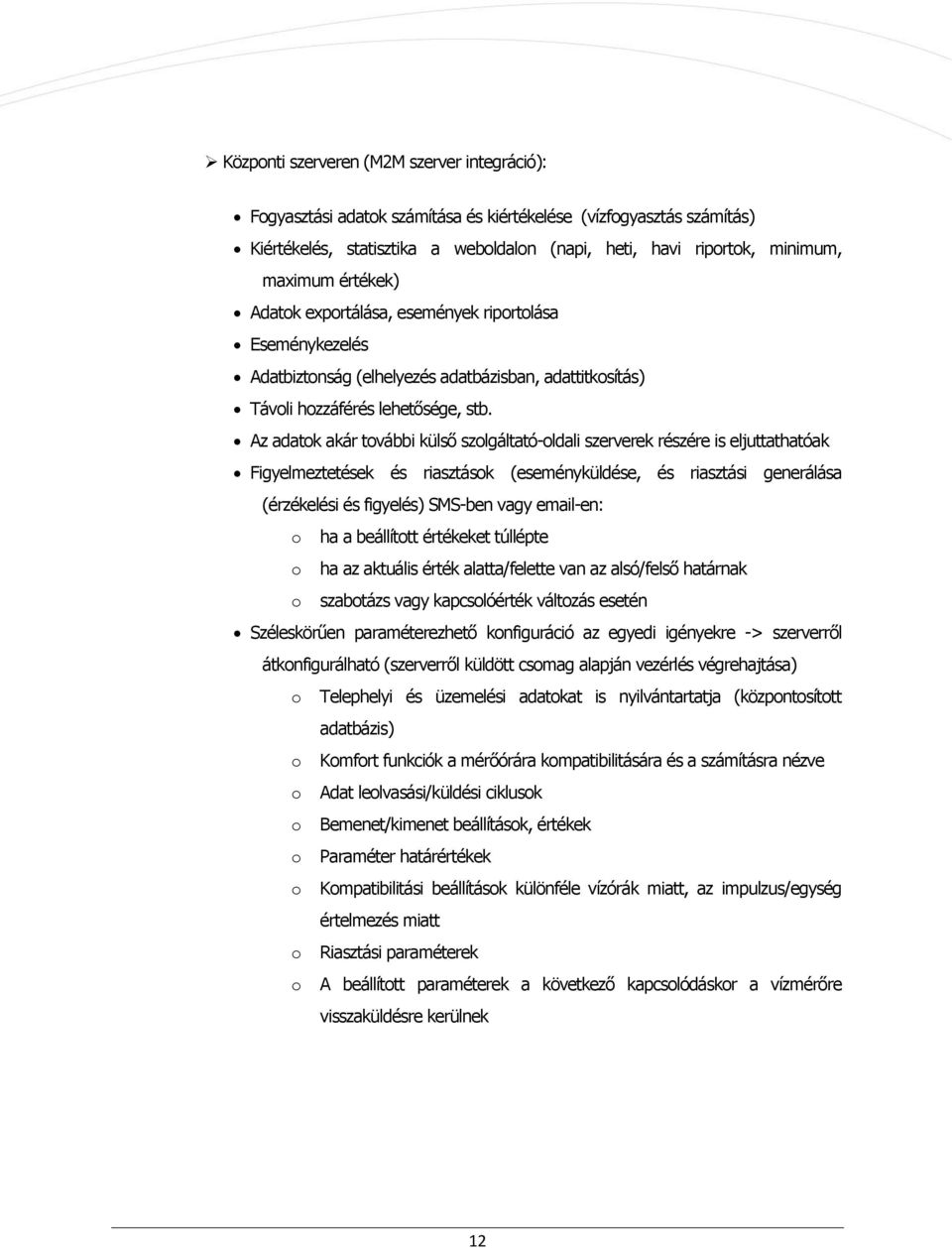

12 Központi szerveren (M2M szerver integráció): Fogyasztási adatok számítása és kiértékelése (vízfogyasztás számítás) Kiértékelés, statisztika a weboldalon (napi, heti, havi riportok, minimum, maximum értékek) Adatok exportálása, események riportolása Eseménykezelés Adatbiztonság (elhelyezés adatbázisban, adattitkosítás) Távoli hozzáférés lehetősége, stb. Az adatok akár további külső szolgáltató-oldali szerverek részére is eljuttathatóak Figyelmeztetések és riasztások (eseményküldése, és riasztási generálása (érzékelési és figyelés) SMS-ben vagy -en: o ha a beállított értékeket túllépte o ha az aktuális érték alatta/felette van az alsó/felső határnak o szabotázs vagy kapcsolóérték változás esetén Széleskörűen paraméterezhető konfiguráció az egyedi igényekre -> szerverről átkonfigurálható (szerverről küldött csomag alapján vezérlés végrehajtása) o Telephelyi és üzemelési adatokat is nyilvántartatja (központosított adatbázis) o Komfort funkciók a mérőórára kompatibilitására és a számításra nézve o Adat leolvasási/küldési ciklusok o Bemenet/kimenet beállítások, értékek o Paraméter határértékek o Kompatibilitási beállítások különféle vízórák miatt, az impulzus/egység értelmezés miatt o Riasztási paraméterek o A beállított paraméterek a következő kapcsolódáskor a vízmérőre visszaküldésre kerülnek 12

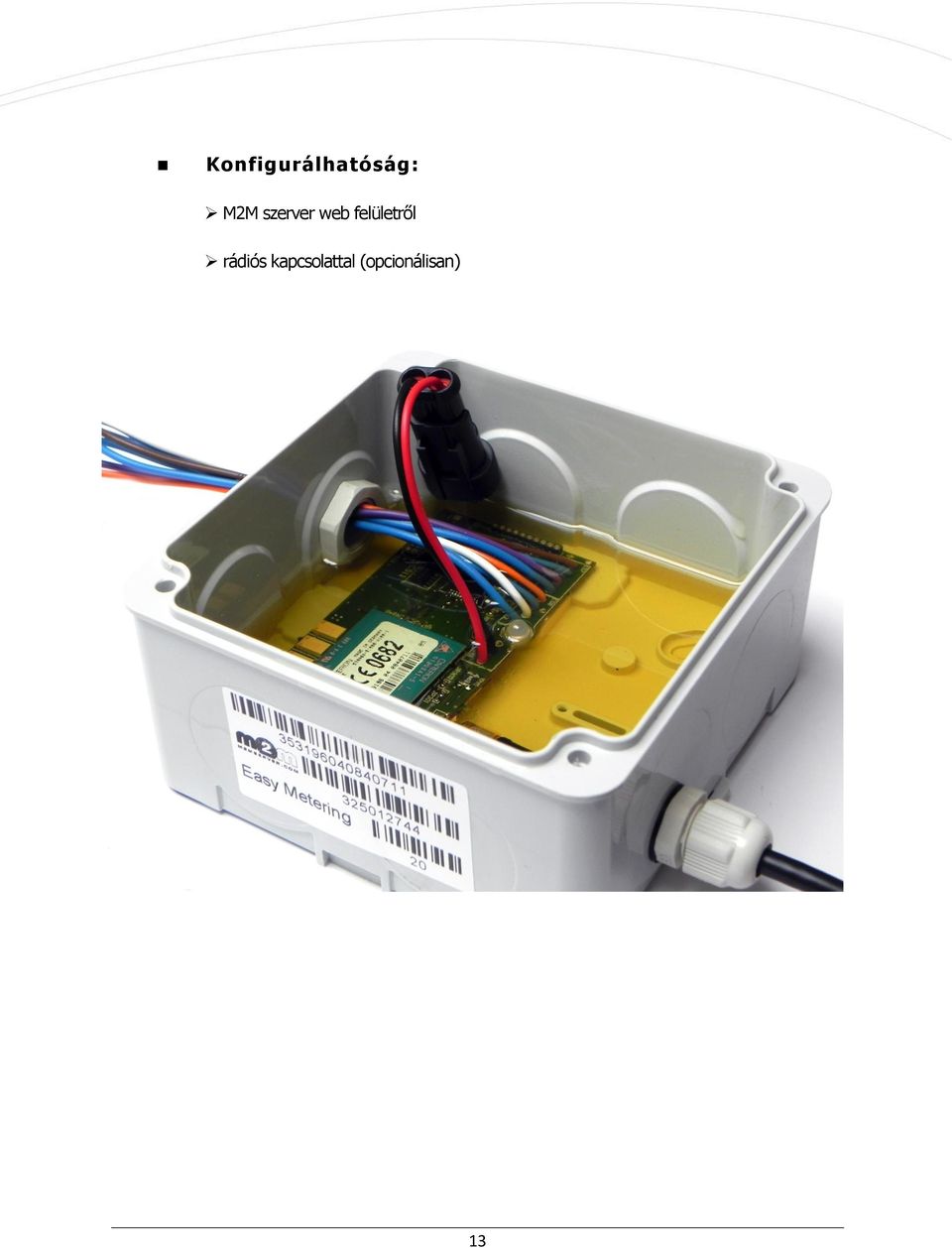

13 Konfigurálhatóság: M2M szerver web felületről rádiós kapcsolattal (opcionálisan) 13

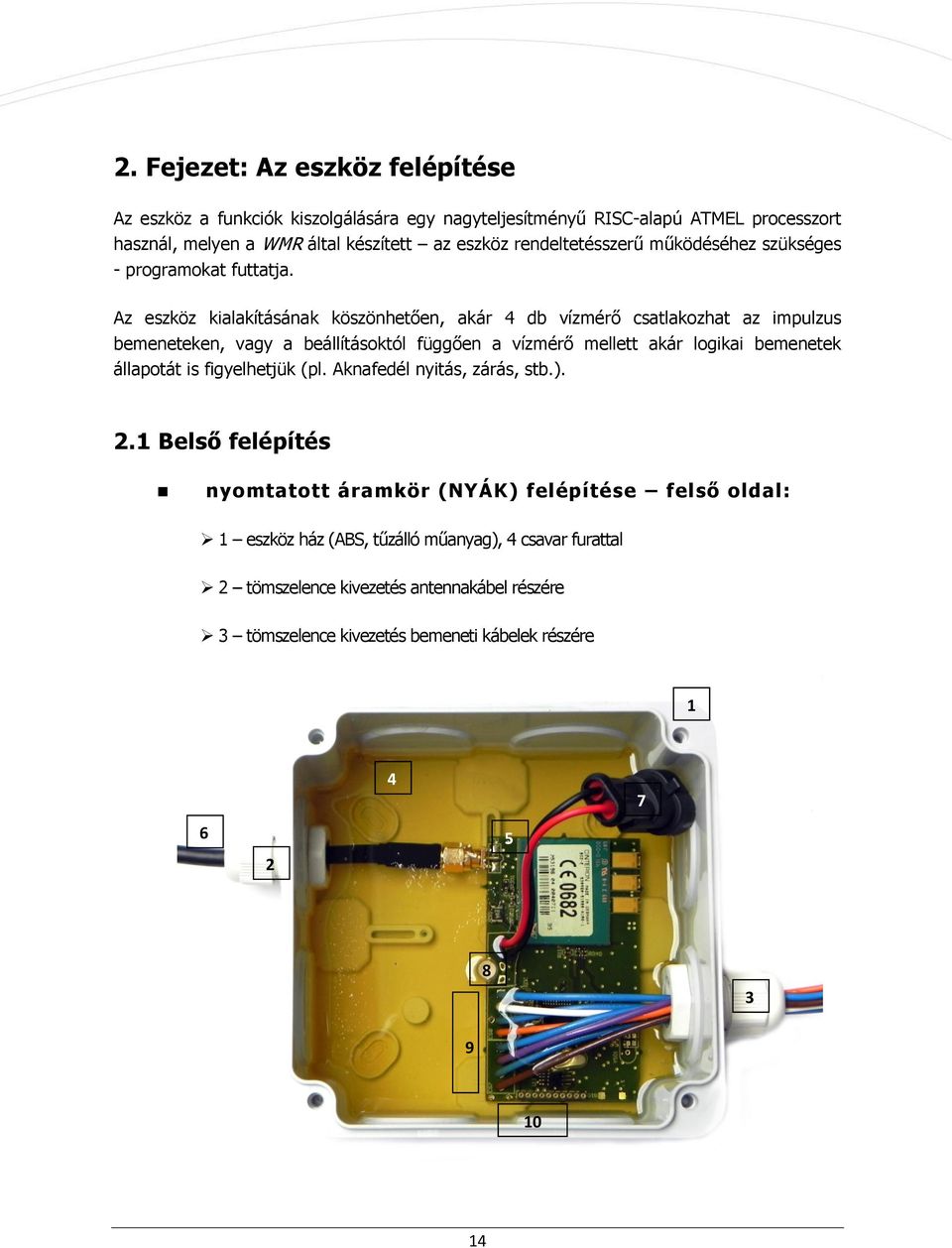

14 2. Fejezet: Az eszköz felépítése Az eszköz a funkciók kiszolgálására egy nagyteljesítményű RISC-alapú ATMEL processzort használ, melyen a WMR által készített az eszköz rendeltetésszerű működéséhez szükséges - programokat futtatja. Az eszköz kialakításának köszönhetően, akár 4 db vízmérő csatlakozhat az impulzus bemeneteken, vagy a beállításoktól függően a vízmérő mellett akár logikai bemenetek állapotát is figyelhetjük (pl. Aknafedél nyitás, zárás, stb.). 2.1 Belső felépítés nyomtatott áramkör (NYÁK) felépítése felső oldal: 1 eszköz ház (ABS, tűzálló műanyag), 4 csavar furattal 2 tömszelence kivezetés antennakábel részére 3 tömszelence kivezetés bemeneti kábelek részére

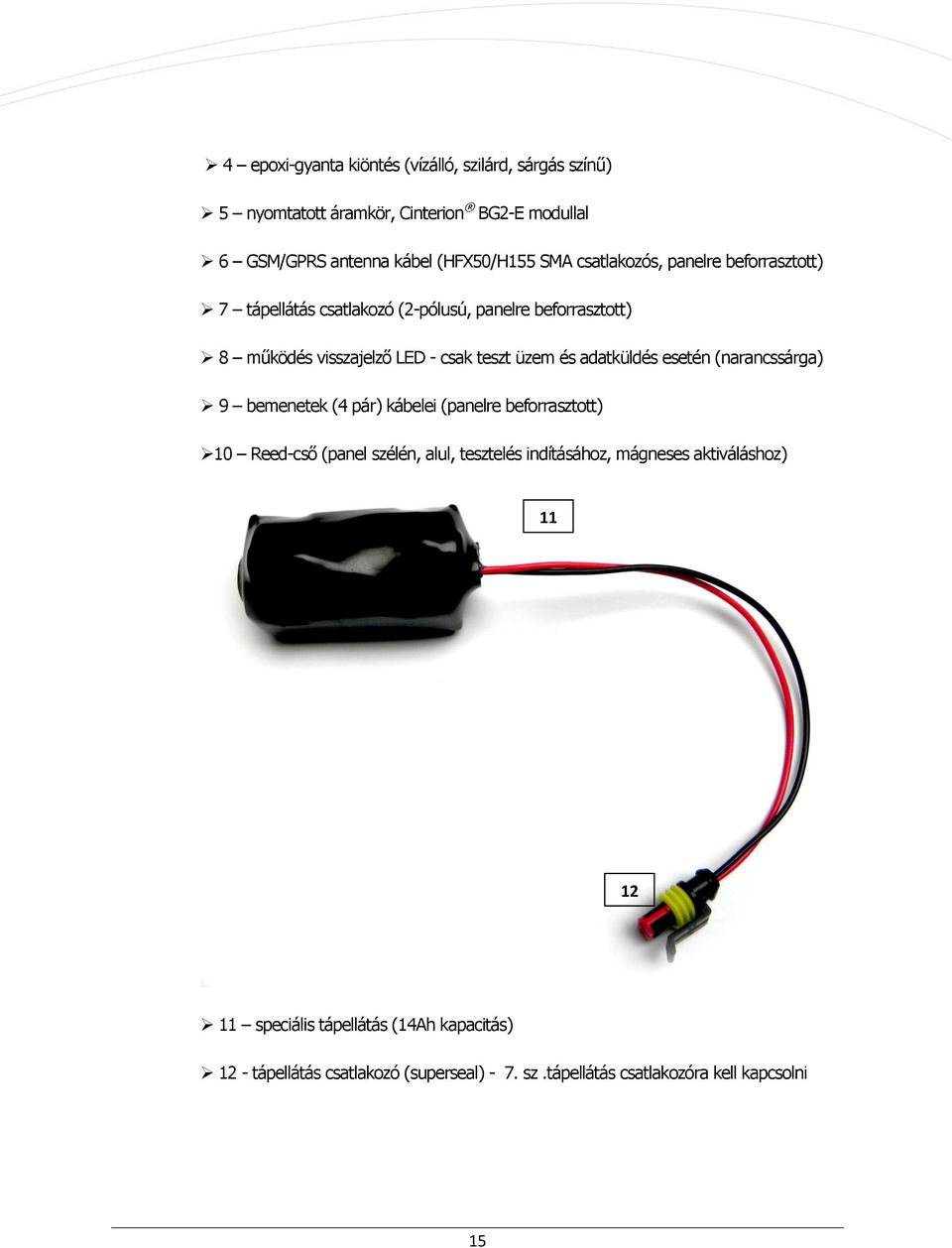

15 4 epoxi-gyanta kiöntés (vízálló, szilárd, sárgás színű) 5 nyomtatott áramkör, Cinterion BG2-E modullal 6 GSM/GPRS antenna kábel (HFX50/H155 SMA csatlakozós, panelre beforrasztott) 7 tápellátás csatlakozó (2-pólusú, panelre beforrasztott) 8 működés visszajelző LED - csak teszt üzem és adatküldés esetén (narancssárga) 9 bemenetek (4 pár) kábelei (panelre beforrasztott) 10 Reed-cső (panel szélén, alul, tesztelés indításához, mágneses aktiváláshoz) speciális tápellátás (14Ah kapacitás) 12 - tápellátás csatlakozó (superseal) - 7. sz.tápellátás csatlakozóra kell kapcsolni 15

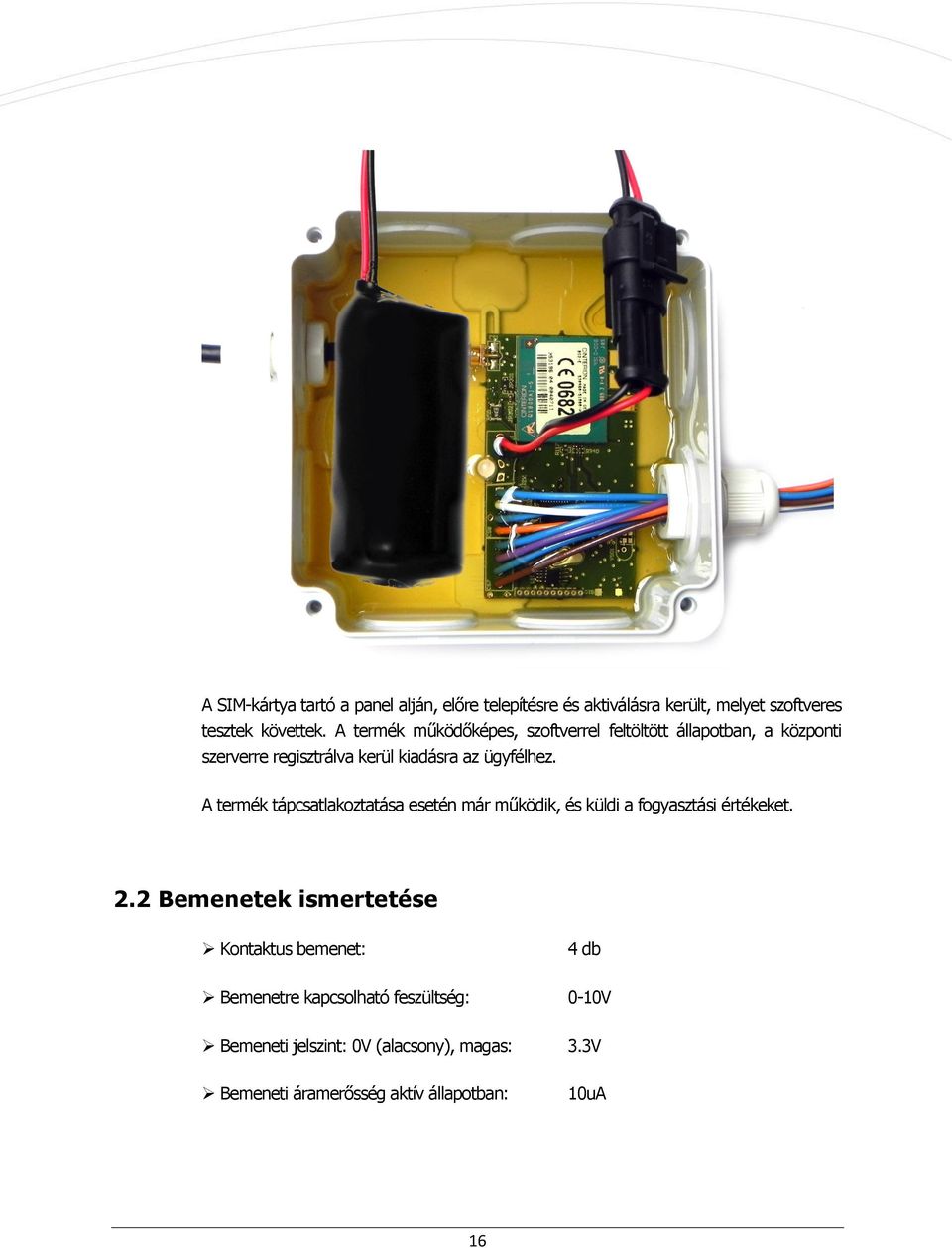

16 A SIM-kártya tartó a panel alján, előre telepítésre és aktiválásra került, melyet szoftveres tesztek követtek. A termék működőképes, szoftverrel feltöltött állapotban, a központi szerverre regisztrálva kerül kiadásra az ügyfélhez. A termék tápcsatlakoztatása esetén már működik, és küldi a fogyasztási értékeket. 2.2 Bemenetek ismertetése Kontaktus bemenet: 4 db Bemenetre kapcsolható feszültség: 0-10V Bemeneti jelszint: 0V (alacsony), magas: 3.3V Bemeneti áramerősség aktív állapotban: 10uA 16

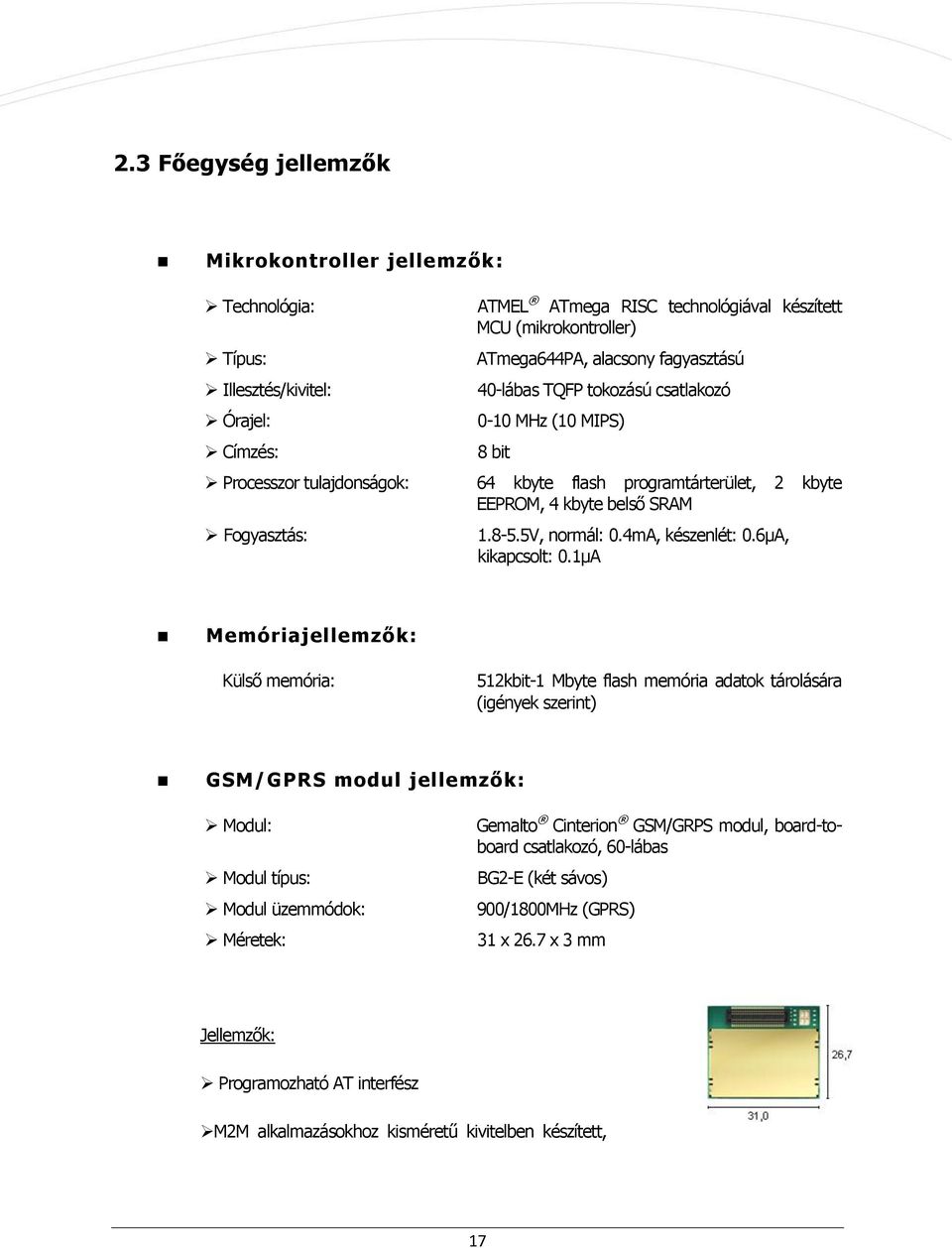

17 2.3 Főegység jellemzők Mikrokontroller jellemzők: Technológia: ATMEL ATmega RISC technológiával készített MCU (mikrokontroller) Típus: Illesztés/kivitel: Órajel: Címzés: ATmega644PA, alacsony fagyasztású 40-lábas TQFP tokozású csatlakozó 0-10 MHz (10 MIPS) 8 bit Processzor tulajdonságok: 64 kbyte flash programtárterület, 2 kbyte EEPROM, 4 kbyte belső SRAM Fogyasztás: V, normál: 0.4mA, készenlét: 0.6µA, kikapcsolt: 0.1µA Memóriajellemzők: Külső memória: 512kbit-1 Mbyte flash memória adatok tárolására (igények szerint) GSM/GPRS modul jellemzők: Modul: Modul típus: Modul üzemmódok: Méretek: Gemalto Cinterion GSM/GRPS modul, board-toboard csatlakozó, 60-lábas BG2-E (két sávos) 900/1800MHz (GPRS) 31 x 26.7 x 3 mm Jellemzők: Programozható AT interfész M2M alkalmazásokhoz kisméretű kivitelben készített, 17

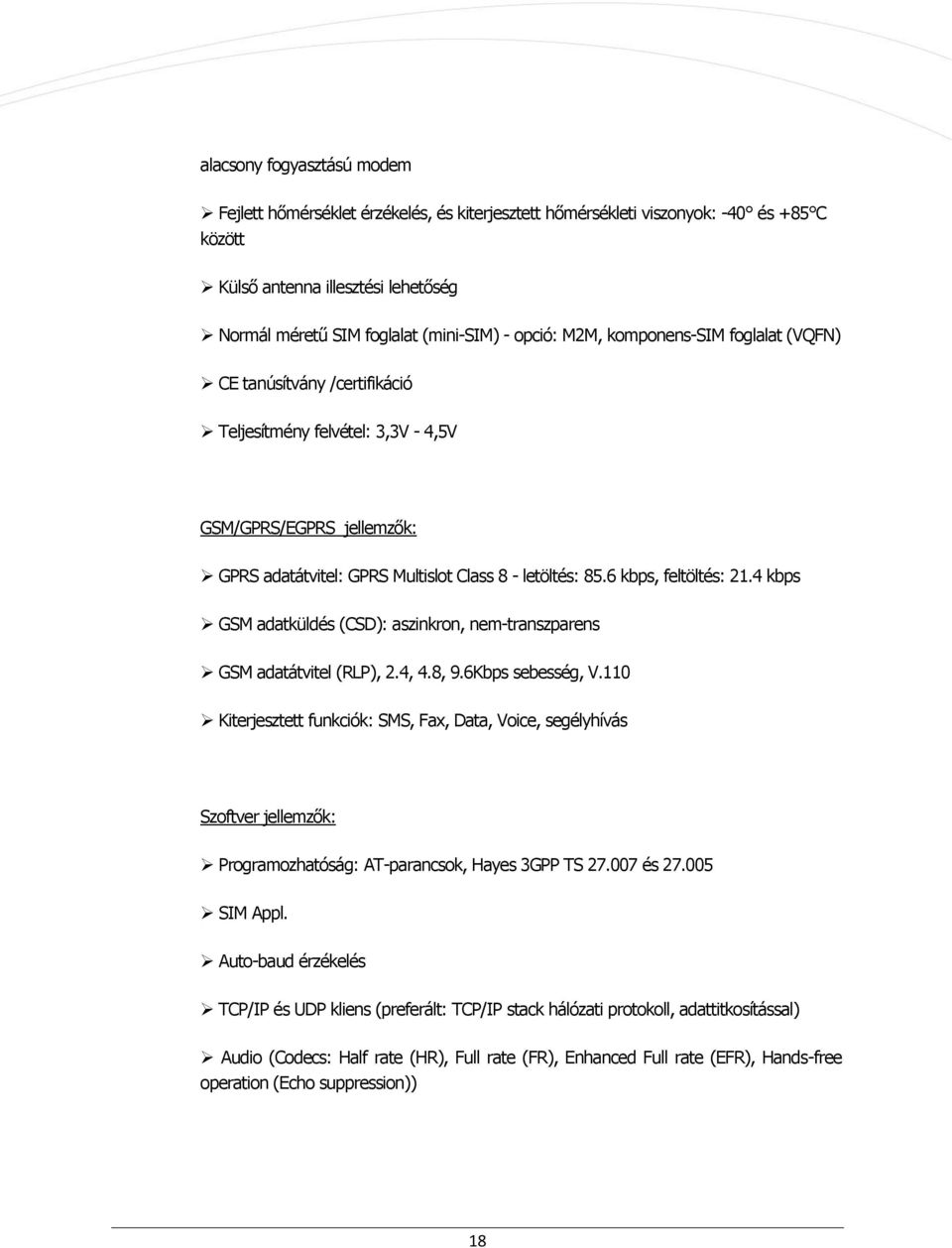

18 alacsony fogyasztású modem Fejlett hőmérséklet érzékelés, és kiterjesztett hőmérsékleti viszonyok: -40 és +85 C között Külső antenna illesztési lehetőség Normál méretű SIM foglalat (mini-sim) - opció: M2M, komponens-sim foglalat (VQFN) CE tanúsítvány /certifikáció Teljesítmény felvétel: 3,3V - 4,5V GSM/GPRS/EGPRS jellemzők: GPRS adatátvitel: GPRS Multislot Class 8 - letöltés: 85.6 kbps, feltöltés: 21.4 kbps GSM adatküldés (CSD): aszinkron, nem-transzparens GSM adatátvitel (RLP), 2.4, 4.8, 9.6Kbps sebesség, V.110 Kiterjesztett funkciók: SMS, Fax, Data, Voice, segélyhívás Szoftver jellemzők: Programozhatóság: AT-parancsok, Hayes 3GPP TS és SIM Appl. Auto-baud érzékelés TCP/IP és UDP kliens (preferált: TCP/IP stack hálózati protokoll, adattitkosítással) Audio (Codecs: Half rate (HR), Full rate (FR), Enhanced Full rate (EFR), Hands-free operation (Echo suppression)) 18

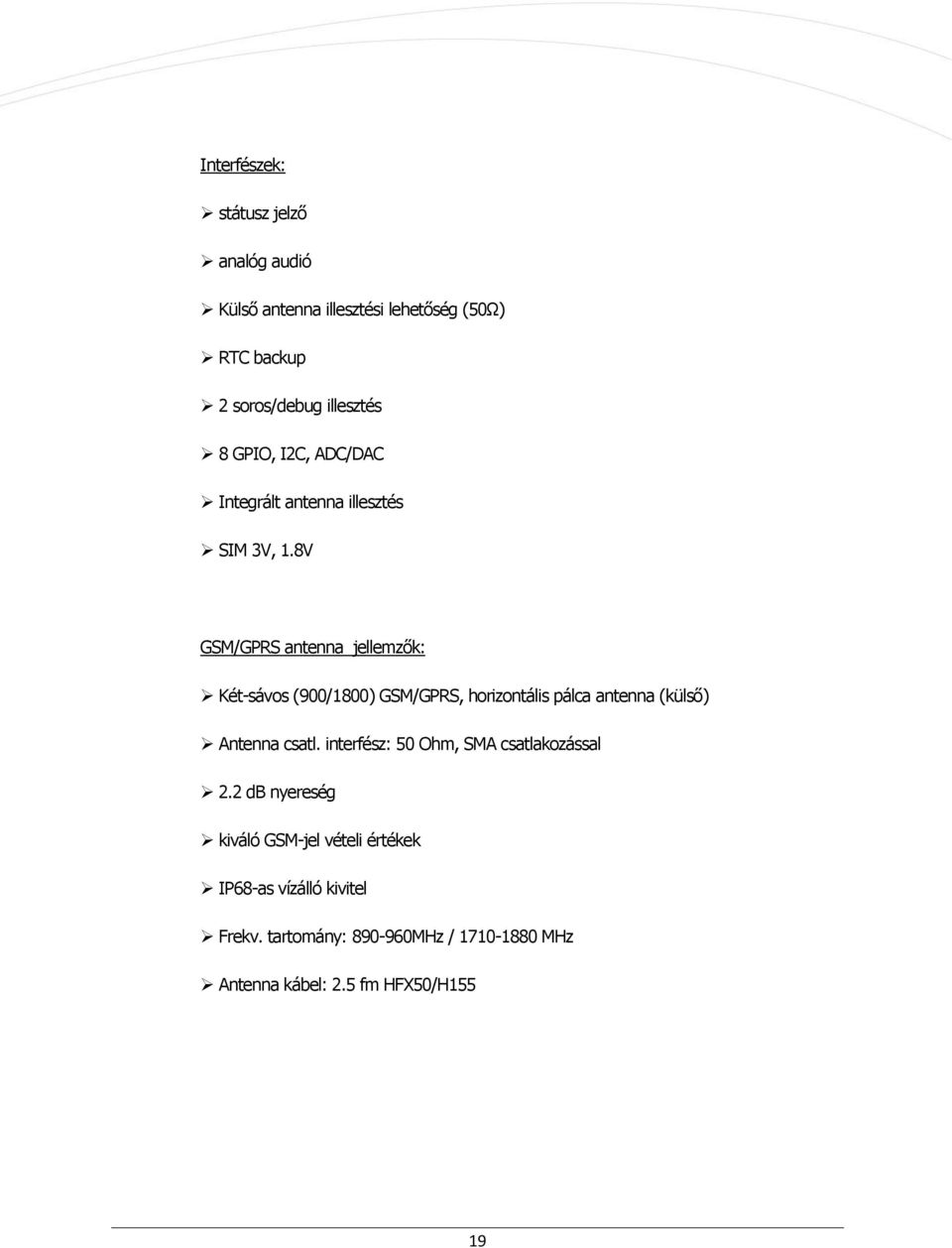

19 Interfészek: státusz jelző analóg audió Külső antenna illesztési lehetőség (50Ω) RTC backup 2 soros/debug illesztés 8 GPIO, I2C, ADC/DAC Integrált antenna illesztés SIM 3V, 1.8V GSM/GPRS antenna jellemzők: Két-sávos (900/1800) GSM/GPRS, horizontális pálca antenna (külső) Antenna csatl. interfész: 50 Ohm, SMA csatlakozással 2.2 db nyereség kiváló GSM-jel vételi értékek IP68-as vízálló kivitel Frekv. tartomány: MHz / MHz Antenna kábel: 2.5 fm HFX50/H155 19

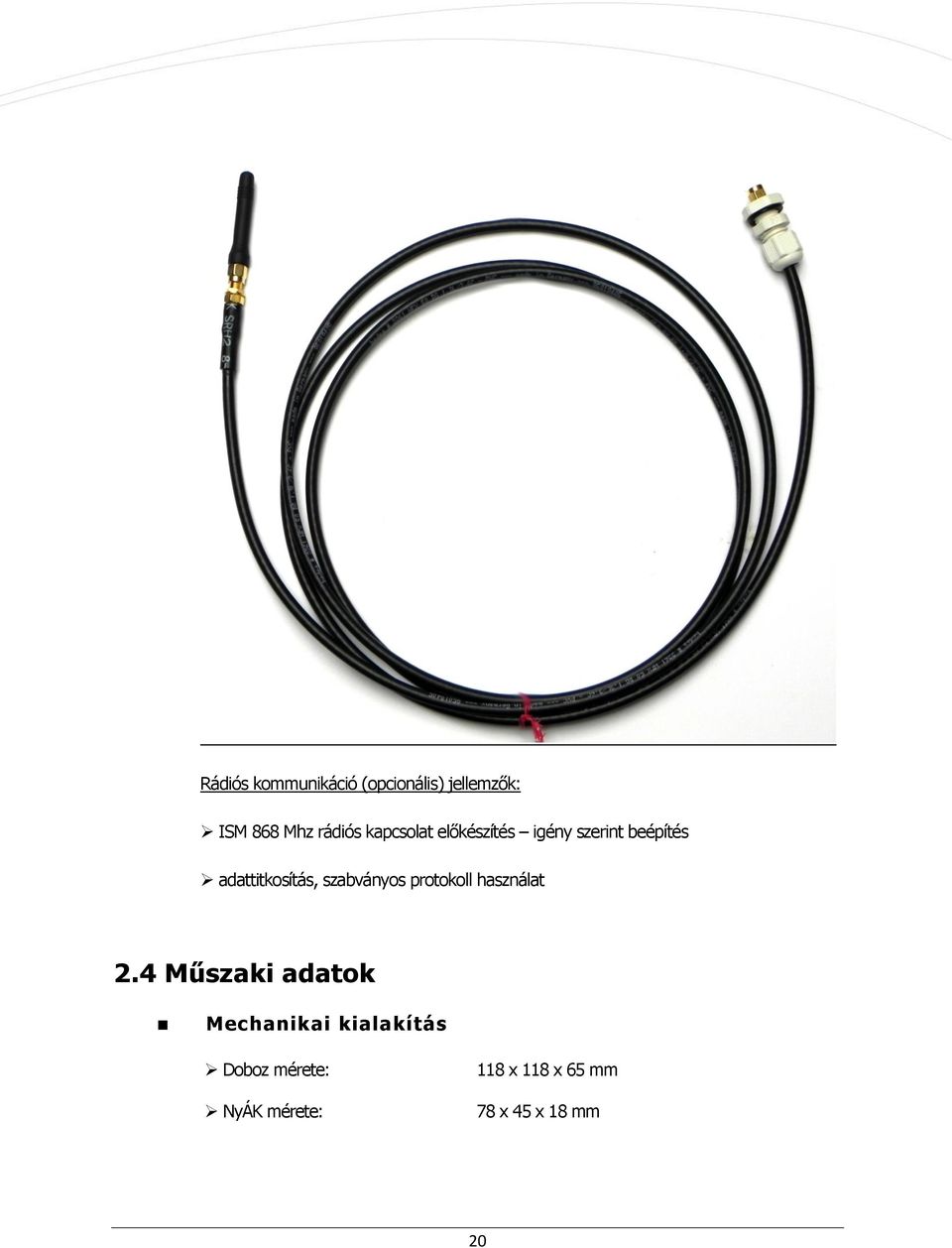

20 Rádiós kommunikáció (opcionális) jellemzők: ISM 868 Mhz rádiós kapcsolat előkészítés igény szerint beépítés adattitkosítás, szabványos protokoll használat 2.4 Műszaki adatok Mechanikai kialakítás Doboz mérete: NyÁK mérete: 118 x 118 x 65 mm 78 x 45 x 18 mm 20

21 Antenna mérete: Antennakábel mérete: Ház (opcionális) mérete: 8 x 61 mm 6 x 250 mm tűzálló ABS műanyag ház, zárható, fehér, IP67 (110 x 110 x 70mm) Integrált modul és mérete: Végzárás: Töltet: Bemeneti kábelezés: Tömeg: Rögzíthetőség: Gemalto Cinterion BG2-E (31 x 27 x 3 mm) ABS fedlap gumitömítéssel, 4 rögzítő csavar, tömszelencék, kábelezések zsugorcsövezve, kábelekhez toldóhüvely és zsugorcső mellékelve epoxi gyanta (vízálló (IP68), sárga) 0,5m kábelek, 2 x 4 pár (4 bemenet) 720gr Ház: antisztatikus műanyag ház alján, saját rögzítéssel 4 irányban, csavarral Antenna: saját rögzítő elemmel (falra, kerítésre, aknára fúrható, csavarral, tiplivel Extrák: Kapacitás: 14Ah (19Ah opcionálisan) termosztátos hőmérsékletfigyelés, hő leoldás Tápellátás élettartam: Hosszú élettartam (2-8 év, a beállításoktól függően) Fogyasztás: mw (beállításoktól, térerősségtől és működési állapottól függően) Áramfelvétel: készenlét 50uA (alacsony fogy. állapot), átlagos: 0,175 ma (havi adatküldés esetén), kommunikáció esetén: ma - az átlag érték havi egyszeri felküldésre vonatkozik 21

22 Fizikai és környezeti elvárások Működési hőmérséklet: Tárolási hőmérséklet: 0 C + 70 C között ((vízmérő miatt fagymentesen) - a termék -40 C és +70 C között 0 C + 80 C között (vízmérő miatt fagymentesen) - a termék -40 C és +80 C között Relatív páratartalom: 0% ~ 99% Tárolási páratartalom: 0% ~ 99% Érintésvédelmi besorolás Magyarországon az MSZ HD :2007 szabvány nemzetközi forrásszabványában, az IEC :2005 előírásai szerinti besorolás: III. érintésvédelmi osztály (törpefeszültség) Aktív érintésvédelmi módok: műanyag ház alkalmazása, műanyag gyantás szigetelő töltet használata, műanyag csatlakozás védők használatát, kettős szigetelés az akkus ellátásnál, superseal vízhatlan kábelcsatlakozások Passzív érintésvédelmi módok: érintésvédelmi törpefeszültség alkalmazása, korlátozott zárlati teljesítményű áramkör alkalmazása, trafó el van szigetelve a NyÁK-tól Érintésvédelmi mód megfelelősége: Védettség szerinti IP-fokozat: védőföldelés nélküli IP68 22

23 2.5 Működési feltételek Általános szükségletek Speciális tápellátás csatlakoztatva Mobilszolgáltató által publikus GPRS adatcsomag szolgáltatással ellátott, aktivált SIM-kártya (továbbá, igény esetén privát APN szolgáltatás aktiválásával) - előre aktiválva Az SIM-kártya és aktivált adatcsomag rendelkezésre állását alapértelmezés szerint a WM Rendszerház Kft. biztosítja. Mobil hálózati kapcsolat (GSM/GPRS) és megfelelő vételi térerő a helyszínen (vízóra aknában, akna mellett - kivezetés esetén), -51 dbm (kiváló jel) és lehetőleg kb. -85 dbm (gyenge jel) közötti értéken Fagymentes közeg (vízmérő miatt) Konfigurálási szükségletek WM-AMR-WATER Easy Metering eszköz, csatlakoztatott kábeles/antennás kivezetés helyszínre vitele, aknába helyezése, rögzítése (4 csavarral) Easy Metering bemenet(ek) toldóhüvelyes, zsugorcsövezett kivezetések rákötése a vízmérőre, esetleg egyéb logikai bemenetekre (szabotázs, stb.) Szabadon maradt bemenetek toldóhüvelyes, zsugorcsövezett rámelegítése (vízmentesítés) Antenna kábel szabályos elvezetése az aknában, esetleg kivezetése az aknából furaton át) Antenna rögzítése antenna rögzítő elemmel (vízóra akna falára, vagy falra/kerítésre/kerítés lábazatra kivezetve) Tápellátás rákapcsolása az Easy Metering eszközre 23

24 Teszt üzemmódhoz/indításhoz: mágnes Dobozfedél zárása (4 dobozház csavarral) - sikeres teszt üzemmód/indítás után Teszteléshez (hordozható) számítógép, (mobil) internet eléréssel Biztonsági előírások Az eszközt a Felhasználói útmutató és Telepítési útmutató leírása szerint kell üzembe helyezni. Az eszköz dobozát csak megfelelő képesítéssel rendelkező szakember nyithatja ki és módosíthatja annak beállítását, összeállítását (pl. NyÁK, modulok csatolás, antenna bekötés), vagy javíthatja azt. Az eszköz gyantás kiöntését megrongálni tilos. Ez az eszköz működését hátrányosan befolyásolná. Az érintésvédelem csak rendeltetésszerű használat és sértetlen állapot esetén hatásos. Bármely, a programfrissítési folyamat alatt bekövetkező hiba a készülék meghibásodásához vezethet. Ebben az esetben forduljon munkatársainkhoz. Megfelelőségi tanúsítványok Az eszköz megfelel a nemzetközi direktívák által meghatározott követelményeknek. ETSI EN és FC part & direktívák ETSI EN , ETSI EN : , ETSI EN : , ETSI EN : , ETSI EN v1.3.1 ETSI EN v3.2.1 Az áthúzott, kerekes szemétgyűjtő-tartály azt jelenti, hogy az Európai Unión belül a készüléket élettartama végén szelektív gyűjtőhelyre kell juttatni. Ez nem csak a készülékre, hanem az említett ábrával jelzett 24

25 összes tartozékra vonatkozik. A terméktől ne háztartási hulladékként szabaduljunk meg. A termék el van látva a CE jelzéssel az európai előírásoknak megfelelően. 2.6 Tartozékok Antenna rögzítő elem: Antenna rögzítő nyomóelem (6-13mm állítható, 2 darabból álló) 3.5 x 35mm nyomóelem rögzítő csavar, tipli Bemeneti kábel szigetelő 8 db kábeltoldó hüvely (bemeneti kábelek (4 pár) vízzárásához) 8 db zsugorcső (a bekötött vagy szabadon álló bemeneti kábelek toldóhüvelyes csatlakozások zsugorcsövezéséhez (4 pár), vízzáráshoz) 25

26 Tápegység Az eszköz megfelelő működtetéséhez csak a WM Rendszerház által biztosított tápegységet használjon a megfelelő védelem és vízzáróság biztosítása érdekében Ház rögzítő elem 4 db kihúzható rögzítő fül, 4 db csavarral a dobozház alján 26

27 Dobozház rögzítők Dobozfedél, 4 db csavarral 27

28 3. Szoftveres jellemzők 3.1 Paraméterek listája - (M2M szerver) Fontosabb paraméterek listája, mely az eszköz szoftverben beállítható: Paraméter határértékek beállítása (protokoll változókban) Tárolási/küldési gyakoriságok megadása Bemeneti jellemzők megadása, értékadás Kompatibilitás több típusú mérőórával (szorzók, osztók, meredekség) Riasztási események megadása Riasztási címek megadása (SMS, ) Bemenetek adatainak lekérése Kiértékelés, statisztika Alsó és felső határérték túllépése esetén generált riasztás (web, SMS) Mérősor riportok exportálása Események riportolása Management funkciók: tulajdonos, üzemelési hely, óra és SIM azonosítók nyilvántartása Vezérlési (M2M szerver WM-AMR- WATER) aktuális beállítások, paraméterek felküldése a Kommunikátor eszközre 28

29 4. Telepítői leírás 4.1 Eszköz telepítésének folyamata Az eszköz helyszínre (vízmérő mellé, vízóra aknába) történő telepítéséhez szükséges lépéssorozat a következő. 1. Eszköz elhelyezése a vízmérő mellé Az eszköz doboz akna falára történő felcsavarozása, esetleg az óra és a vízvezetékre történő bilinccsel, alum. szalaggal történő rögzítése, az eszközház alján található 4 db kihúzható rögzítő fül és csavar segítségével. 2. Antenna elhelyezése Lehető legjobb megoldás az antennakábel kivezetése az aknából (egy akna általában m mély, az eszközhöz 2.5méter koax kábel áll rendelkezésre ennek kivezetésére, azaz kb cm-re lehet kivinni a talajszint fölé). Az antennakábel kivezetését érdemes az aknabeton felső részének 8-10mm átmérőjű átfúrásával megoldani, amennyiben a vas aknafedél erre nem ad lehetőséget, úgy hogy a kábelt és az antennát megfelelően ki lehessen vezetni, és egy közeli szilárd tárgyra lehessen rögzíteni az antennát. 29

30 Alkalmas erre a célra pl. Betonoszlop, kerítés oszlop, kerítésmező, fal, karó, stb. Fűzzük át az antennakábel antenna felöli végét a lyukon, és vezessük ki a földfelszínre. Az eszközhöz kapott rögzítő nyomóelemet fúrjuk fel a szilárd tárgyra úgy, hogy az antenna vége felfelé nézzen, és rögzítsük a tipli és csavar segítségével a nyomóelem rögzíthető felét. Pattintsuk rá finoman a másik felét a nyomóelemnek, majd húzzuk bele az antennát, annak zsugorcsövezett részére, és ha megfelelő a pozíció óvatosan nyomjuk rá az ellendarabot, amíg az megtartja az antennát. Így az antenna rögzítő nyomóelem már a falhoz rögzítve megtartja az antennakábelt és az antennát. Törekedjünk arra, hogy a környéken lehetőség szerint ne legyenek fém tárgyak, illetve azok az antennavég alsó része alá essenek. Lehetőleg az antenna mellett és felett ne legyenek fémtárgyak, vasalat, stb. Az antennának lehetőség szerint felfelé - az ég felé - kell néznie. 3. Vezetékek (bemenetek) bekötése Bemenetek értelmezése: Az Easy Metering eszköz 4 db függetlenül konfigurálható impulzus bemenet, reed-relével szerelt, impulzusjel adására képes vízmérő órára, annak csatlakoztatására alkalmas. A bemenetek 0 értékről induló abszolút számlálóállást továbbítanak a GSM/GPRS alapú mobil hálózat segítségével. A fennmaradó bemenetek (melyeket nem kívánunk vízórá(k)ra csatlakoztatni), logikai bemenetként konfigurálhatók, például szabotázs jelzésére. 30

31 Kössük be a szükséges vezetékekkel a vízmérő(k) bemeneti kábel párját/párjait színhelyesen az eszköz bemeneti kábel párjaival. Szükség esetén további bemeneteket is beköthetünk a logikai bemenetekre (pl. szabotázs kapcsoló). Bekötési sorrend: 1-es bemenet: lila 2-es bemenet: barna 3-as bemenet: fehér 4-es bemenet: narancs föld (GND): kék (minden kábelpár esetén szükséges egy GND bekötés is!) Tápcsatlakozás: piros-fekete (superseal csatlakozó) A bekötés előtt húzzuk rá a kábelvégekre a kapott zsugorcső darabot (fekete), majd a kábeltoldó hüvelyt. A kábelvégeket blankoljuk (Easy Metering oldali pár, és a vízmérő oldali párt különkülön), majd páronként húzzuk be a toldóhüvelybe a blankolt részt, hogy a kábelvégek réz része összeérjen, és egy fogóval roppantsuk rá a blankolt kábelek toldóhüvelyes részére. Ezután húzzuk rá a zsugorcsövet a toldóhüvelyre, és melegítsük rá, hogy az teljesen fedje ezt a rész. Ezzel vízzárást biztosítunk a kábeles csatlakozás részére. 31

32 A be nem kötött kábelvégeket, kábelpárokat is zsugorcsövezzük le a vízzáróság miatt (itt a toldóhüvely alkalmazása nem szükséges). 4. Tápellátás rákapcsolása A panel oldali tápcsatlakozó superseal végét csatlakoztassuk össze a tápellátás superseal tápcsatlakozójával. Ezáltal biztosítjuk a vízzáróságot, egyúttal áram alá helyezzük a készüléket. Ilyenkor az eszköz már annak a szoftverébe betöltött-, és a weben beállított paraméterek szerint mér fogyasztást és küld adatotokat a GSM hálózaton - a beállítottak alapján. Helyezzük az eszköz dobozába a tápellátást, a képen látható módon. A tápcsatlakozást követően látszólag az eszköz nem csinál semmit, nem villan fel rajta a LED, stb. Ha a következő küldés 1 hét vagy 1 nap, akkor fog küldeni az eszköz ismételten fogyasztási adatot, ezért kérjük, feltétlen olvassa el a következő 5. sz. pontot! Figyelem! A csatlakoztatást csak a készülék indításakor végezzük el, amikortól már ténylegesen szeretnénk mérni a vízfogyasztást. 5. Eszköz tesztelése / mágneses indítás Az eszköz működését annak telepítése során feltétlenül tesztelni kell. 32

33 Ezt a képen jelzett módon kell elvégezni, a nyomtatott áramkör bemeneti kábelei melletti résznél, de az eszközház falán kívülről. Ezen a ponton az eszköz falához pár másodpercig egy mágnest kell nyomni. A mágneses érintés helyét és irányát kék, balra mutató nyillal jelöltük az ábrán. Ekkor a képen is jelölt (piros nyíl) narancssárga színű LED felvillan, ami a mágneses indítás sikeréről árulkodik, majd a LED kialszik. Az eszköz ekkor a mért adatokat készül küldeni. Először felépíti a GSM kapcsolatot, regisztrál és csatlakozik a mobilszolgáltató biztonságos APN hálózatába, és amennyiben sikeres adatkapcsolat épült fel, úgy kb. 2-3 percen belül az aktuális fogyasztási adatokat el fog küldeni az Easy Metering - ről a Központi szerverre. Ezt a tényt az eszközön található LED (piros nyilas jelölés) egy újabb villanással jelzi majd, amennyiben az adatkommunikáció sikeres volt. Kérjük, a weboldalon, az eszköz IP-címének vagy egyéb azonosítóinak beírásával keresse meg a weboldalon az eszközt, és ellenőrizze annak adatküldési sikerességét. (A weboldal leírását a következő, 4.2 sz. pontban találja meg). 33

34 A szerverre történő adatküldés során a küldés dátumán, és a fogyasztási adatokon kívül még a tápfeszültség, és a térerősség is átjelzésre kerül. Itt külön érdemes kiemelni a térerősség értéket, amit szintén ellenőrizhet, hogy -51 dbm (kiváló vételi érték) és -85 dbm között (gyenge vételi érték) van-e ennek értéke. Ha az érték nem megfelelő, helyezze kedvezőbb helyre az antennát, majd ismételje a mágneses tesztelést addig, a fent leírtak szerint, még a lehető legjobb értéket kapja. Amennyiben a tesztelés Ön szerint is sikeres volt, kérjük folytassa a telepítést az alábbiakkal. Figyelem! A tesztelés végén ügyeljen arra, hogy a mágnest a közelből eltávolította! Amikor Ön már kézhez vette a terméket, addigra annak alapadatai a Központi szerveren rögzítetve lettek, de a további beállításokat Önnek kell megtennie. 6. Dobozház összeszerelése Helyezze a dobozba a tápegységet, ha még nem tette volna meg, majd a dobozfedél, és a hozzá adott csavarok segítségével csavarozza fel a fedelet, hogy rögzítse annak tartalmát. Zárja le az aknafedelet. 34

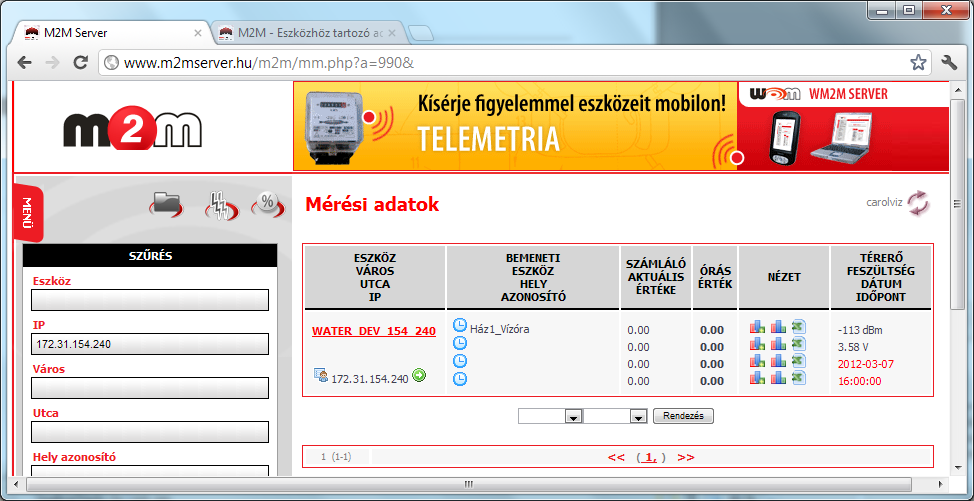

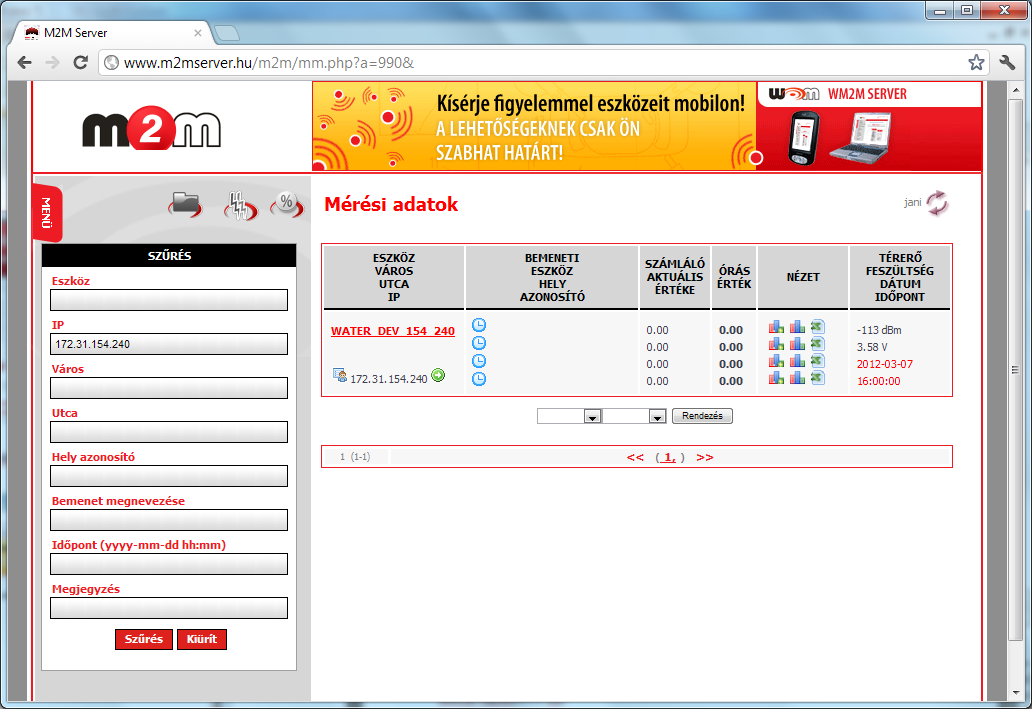

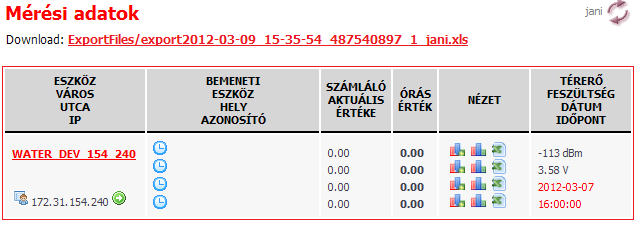

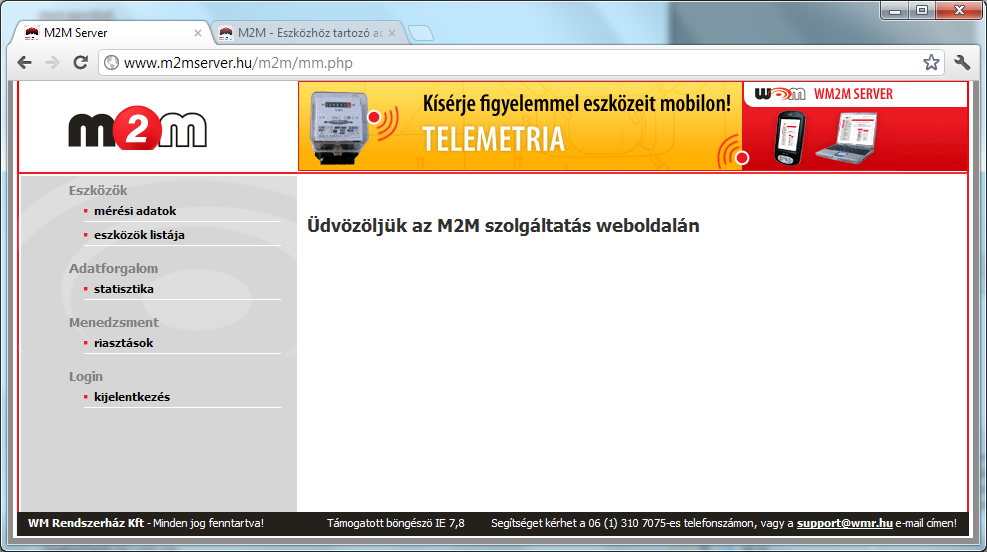

35 4.2 Tesztelés a weboldalon Az M2M Központi Szerver Alkalmazás weboldalához, hogy megkeresse az Ön nevéhez rendelt Easy Metering eszközt, írja be a weboldal címét egy internetre kapcsolódó számítógép böngészőjébe: vagy A weboldalra a WM Rendszerháztól kapott jelszó segítségével és az OK gombbal léphet be. A bejelentkezést követően a bal oldalon, válassza a menüből az Eszközök listája menüpontot. 35

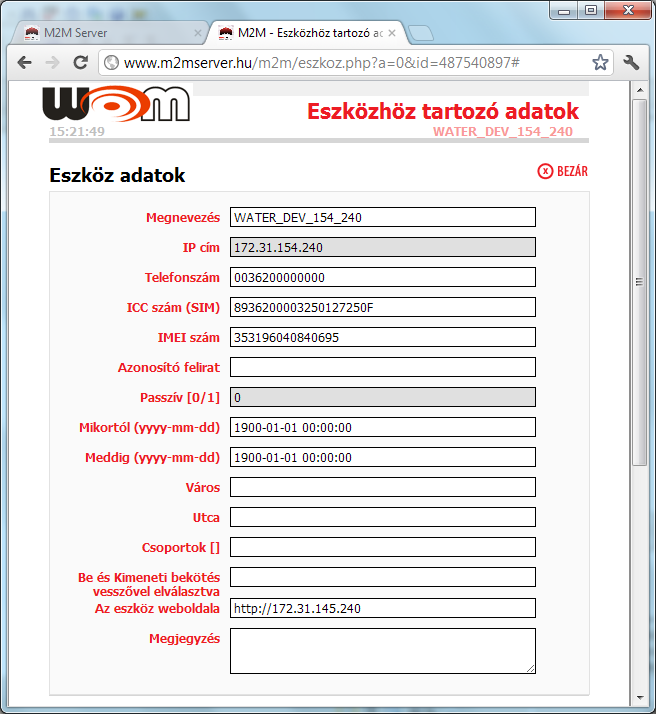

36 Azonosításra az IMEI szám és ICC szám mezőket használjuk, melyek az eszköz oldalára ragasztott vonalkódon is szerepelnek. Ezeknek az azonosító számoknak a segítségével könnyedén kereshet az eszközök között. (Nem kell mindig kitöltenie az összes számjegyet, elegendő pl. csak az utolsó 7 számjegyetbeírnia ezekbe a mezőkbe, a többit az ún. joker karakterrel (% jel) helyettesítheti, pl. % ). Majd kattintson alul a Szűrés gombra. Ennek hatására látnia kell a keresett eszközt. Vagy válasszon a megjelenített listából egy eszközt, annak nevére kattintva (pl. a képen: WATER_DEV_154_240). Ellenőrizze az eszköz paramétereit, majd kattintson a bal oldali menü szélén a MENÜ gombra. Ezt követően válassza a Mérési adatok gombot a bal menüsávból. Ennek hatására megjelennek a kiválasztott eszközhöz rendelt aktuális, utolsó mért fogyasztások. 36

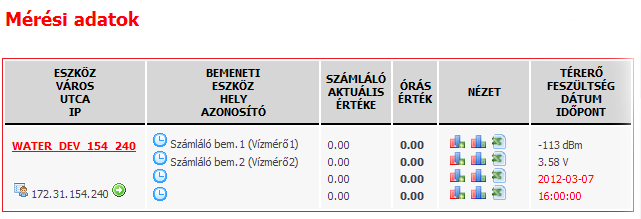

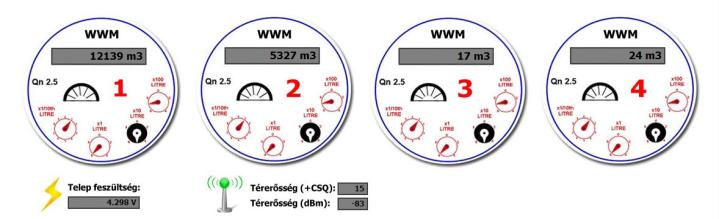

37 a.) Adatok frissülésének ellenőrzése A táblázat jobb oszlopában ("TÉRERŐ FESZÜLTSÉG DÁTUM IDŐPONT ") résznél olvashatja le az utolsó küldés dátumát, idejét. Amennyiben ez a tesztet követő 2-3 perc után sem frissül, akkor az eszközt nem megfelelően csatlakoztatta a tápellátásra, vagy annak tápellátása lemerült állapotban van. (Esetleg nincs megfelelő térerősség a küldéshez.) Figyelem! A weboldal nem frissül magától! A weboldalt vagy az eszköz nevére történő kattintással, vagy az F5 billentyű, esetleg böngészőben a Frissítés gomb megnyomásával kérheti. b.) Térerősség ellenőrzése Ideális esetben itt a weboldalon lévő DÁTUM/IDŐPONT pár perc eltéréssel (késéssel) a jelen időhöz képest jelenik meg. Olvassa le a térerősség értéket, és ellenőrizze, hogy azok az elvártak szerintiek-e. 37

38 Fontos, hogy az itt látható értékek nem mindig az aktuális értéket mutatják, de az utoljára felküldött óraállást jelenítik meg. A teljes mérési adatsor letöltéséhez válassza a NÉZET oszlop első sorában a 31 napos riport ikont. Ennek hatására a felső sorba a Mérési adatok alá létrejön egy táblázat link, amit nyisson meg. A táblázatot megnyitva láthatóak az eszköz adatleolvasásai, és minden küldés. Amelyik bejegyzésnél a térerősség oszlopban -113 dbm érték van, ott csak mérés/leolvasás volt, küldés nem, ahol ettől eltérő értéket tapasztalunk, ott volt küldés is. Szempontunkból a dátum/idő értéken kívül érdekes a térerősség értéke (amennyiben az nem -113 dbm a küldéskor). A vételi GSM hálózati térerősségnek ideális esetben a legoptimálisabb körülmények között az -51 dbm és -85 dbm érték közé kellene esnie. 38

39 Ez a tartomány jelenti azt, hogy a vétel - egyúttal az antenna kihelyezése - sikeresnek mondható, így szinte garantált adatküldés várható el. (A -85 dbm körüli értékek a gyengébb térerősséget, a kisebb dbm számok a jobb vételezhető térerősséget jelentik.) A GSM modul által vételezhető legjobb értékű térerősség a -51 dbm, a legrosszab a -113 dbm. Az következő grafikon segít annak megítélésében, hogy a kapott értékek milyen térerősségi értéknek felelnek meg. Törekedni kell a zöld, esetleg sárga sávban látható értékek elérésére. Gyakorlatban a -85 dbm feletti értékek gyengének, a -95 dbm felettiek pedig nagyon gyengének, szinte használhatatlannak mondhatóak. Ugyanakkor érdemes tisztában lenni azzal, hogy a -51 dbm körüli értékekre csakis a szabadba kivezetett antenna esetében, vagy más, felszíni használat esetén számíthatunk. Amennyiben ez így van, úgy az adatküldés és tesztelés sikeres volt, amennyiben persze látjuk az értéket és a bejegyzést a megnyitott XLS táblázatban. Fontos megemlíteni azt is, hogy mivel az adatküldés mobilszolgáltatói GSM/GPRS hálózaton történik, úgy annak vételi térerőssége a környezeti és légköri viszonyok (hőmérséklet, páratartalom), és az éppen a küldés ideje alatt szomszédos GSM tornyok, és cellák helyzetétől függ, nemcsak az antenna helyzetétől. Tudnivaló, hogy a fémtárgyak általában 39

40 csökkentik az antenna hatékonyságát, vagy pl. a föld alatti üzemelés egy bizonyos távolság után, már nem eredményez vételt, mint a GSM telefonok esetében is. Előfordulhat, hogy néha hiba lép fel a küldéskor, így az átküldendő értékek küldése meghiúsulhat. Ezért javaslatunk, hogy tesztelje a megfelelő antenna pozíciót a telepítéskor, és amennyiben tartósan kiesést (adatküldés meghiúsulása) tapasztal, változtasson az antenna helyzetén és pozícióján. Igény esetén, de nyilván a gyengébb GSM térerő vételi jelviszonyok között, általában lehetséges a kábel betekerése is az akna aljába, de törekedni kell arra, hogy az antennakábel vége és az antenna felfelé álljon. Ebben a legrosszab vételi helyzetben várhatóan -73 dbm értéknél nem valószínű, hogy jobb értéket fog kapni. c.) Antenna pozíció ellenőrzése A fenti tesztelés során előfordulhat, hogy néha az átküldendő értékek nem kerülnek küldésre, azaz nem érkeznek meg. Ezért javaslatunk, hogy alaposan tesztelje ki a megfelelő antenna pozíciót a telepítéskor, és amennyiben tartósan kiesést (adatküldés meghiúsulása) tapasztal, változtasson az antenna helyzetén és pozícióján, majd ismét Frissítsen a leírtak szerint. A frissítéskor a böngészőablakot is frissítse (F5, vagy Frissítés gomb, illetve eszköz nevére történő kattintással). Ha mégis szükségesnek tartja (esetleg jobb vételi térerősség értéket szeretne elérni), változtasson az antenna helyzetén, a már leírt módon, majd ismételje meg a tesztet a fentebb leírtak szerint. Kérjük, olvassa el az antenna elhelyezésére vonatkozó részeket. d.) Bemenetek ellenőrzése Az antenna teszteken kívül a bementek működését, azaz a fogyasztását is tesztelheti, ha a Paraméterek beállítása részt átnézi, és a beállításokat ennek megfelelően elvégzi, majd a tesztelést a vízáram megindításával (vízcsap megnyitása) teszteli, az eredményeket a weben ellenőrzi. Amennyiben rá van kötve egy vagy több bemenet az eszközre, a táblázatban ellenőrizze le, hogy a vízáram hatására bekövetkezett fogyasztásnak megfelelően változtak-e 40

41 (nőttek-e) a bemeneti számláló értékek. Korrigáljon az osztókkal/szorzókkal, illetve a bemeneti beállításokkal, amennyiben ez szükséges. e.) Tápellátási feszültség ellenőrzése A tápellátás feszültsége, szintén az adatküldéskor látszik jól (amikor a térerősség nem -113 dbm), ezért annak értéke ideális esetben 3.6V-hoz közelít. Ha az érték ennél kisebb, a tápegység merül. Egy-két mérésből nem lehet levonni következtetéseket, de amennyiben az eltérés a fenti értéktől jelentős, mielőbbi tápellátás csere indokolt. Kérjük jelezze ezt a WM Rendszerház felé. Fontos! A tesztelések során nemcsak a weboldalt kell frissítenie, hanem a táblázatot is az időközben bekövetkezett újabb adatküldések miatt. Ezt a weboldal frissítésével végezheti el, majd a ikonra történő kattintással ismét lekérheti a riport újabb linkjét, amit ismét nyisson meg egy táblázatkezelőben. Ne feledje, hogy az eszköz normál körülmények közt szinte azonnal küldeni csak akkor fog, ha megismétli a reed-csőnél végzett mágneses műveletet, a teszt funkció aktiválásához. Ezt annyiszor ismételje meg, amennyiszer csak szeretné hogy az eszköz a helyszíni teszt során újabb adatot küldjön. Mindig várja meg az adatküldés végét, 2-3 perc, amit a másodszori LED felvillanás jelez. 4.3 Ismerkedés a weboldallal A már tárgyalt weboldalon a MENÜ-ben, a Mérési adatok pontban az eszköz fogyasztási adatait és statisztikai adatait láthatja visszamenőleg. A ablakban. ikonra kattintva a felhasználói, tulajdonos és helyszín adatok tekinthetőek meg, egy új 41

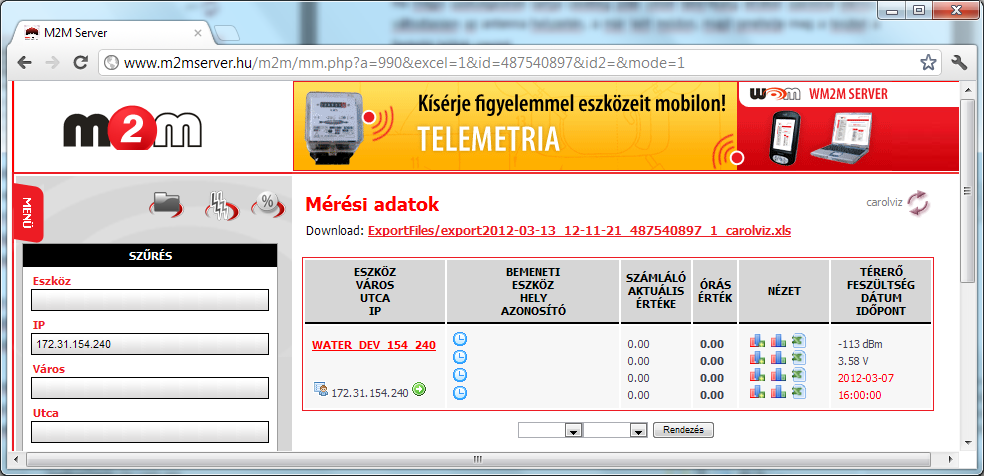

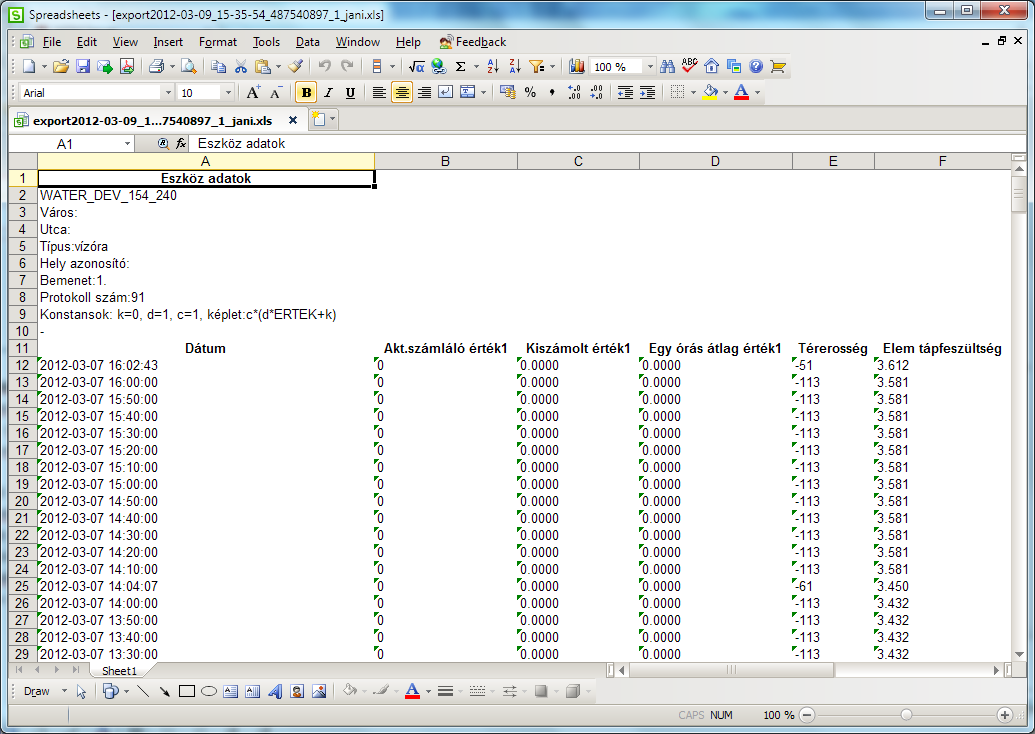

42 A ikonkra kattintva a Havi riport fogyasztás-kimutatást kérheti le szöveges (Microsoft Excel formátumban). Ha a ikonkra kattint, a Heti fogyasztási adatokat (7 napos) fogja megjeleníteni egy új ablakban. Ha a ikonkra kattint, a Napi - azaz utolsó napra (24 órás) vonatkozó - fogyasztási adatokat fogja megjeleníteni. 42

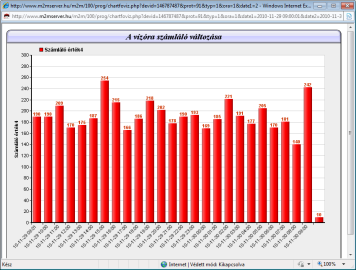

43 Minden grafikonnál oszlopos formában jelennek meg az egyes napokra nézve a fogyasztási értékek (napi fogyasztás), hogy a fogyasztási trend megfelelőképp látható legyen. A táblázatban egyébként láthatja a kiválasztott vízóra (vízmérő távleolvasó) nevét, annak azonosítóját (IMEI szám), IP címét, SIM kártya azonosítóját, és az eszköz legutolsó ismert státuszát, és annak dátumát. A felső sorokban látható keresési feltételek kitöltésével, majd a SZŰRÉS gomb megnyomásával kérheti a listázott eszközök keresési feltétel szerinti szűkítését. 43

44 Menüpontok ismertetése: Eszközök Mérési adatok megjeleníthetőek az eszköz által mért adatok, azok mérési adatai, és kiértékelései, grafikonjai Eszközök listája eszközeink beállításai adatai, valamint a mérőóra állások olvashatóak le, grafikus nézetben Adatforgalom Statisztika - statisztikai eredmények és számítások grafikus megjelenítése Menedzsment Riasztások riasztási események megtekintése Login Kijelentkezés - kijelentkezés a weboldalról 44

45 4.4 Eszköz beállítások A már tárgyalt weboldalon a MENÜ-ben, a Mérési adatok vagy Eszközök Listája pontban keressük meg a hozzánk rendelt eszközt. Eszközhöz tartozó adatok A megnyíló ablakban nyomjunk a gombra. Ekkor az Eszközhöz tartozó adatok c. ablak nyílik meg ismét. Válasszuk az Eszköz adatok pontot a gombbal. Minden, az eszközre vonatkozó működési paraméter itt állítható be. A beállításokat és Rögzítést követően, és a felkapcsolás után, a szerver a szükséges beállítási értékeket továbbítja a készüléknek. Itt beállíthatja az eszköz azonosítására vonatkozó adatait - a Telepítési helyet, (Város, Utca), valamint a Tulajdonos adatait, és egyebeket, amelyek segítik Önt eszközei megkülönböztetésében. Kérjük, mielőbb adja meg ezeket a kulcsfontosságú adatokat! Szükség esetén Megjegyzést is csatolhat az eszközhöz (pl. annak pontos helyére, állapotára nézve). Itt egyébiránt leolvashatja az eszköz IP cím-ét, IMEI számát és annak Megnevezés ét is. 45

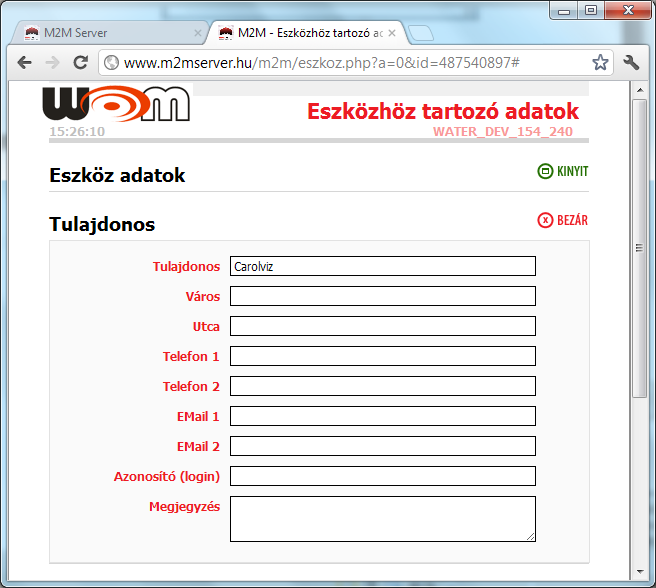

46 Tulajdonos adatok Nyomjunk a gombra, majd válasszuk ki az alatta lévő Tulajdonos pontra, a ikonra történő kattintással. Töltsük ki a Tulajdonos-t (cég vagy név), valamint a Város és Utca nevet, amennyiben ez eltér az Eszköz adatoknál megadott címtől. Megadhat értesítési elérhetőséget, mint elsődleges Telefonszámot (Telefon 1), és címet ( 1), illetve ha szükségesnek véli, másodlagos címeket is megadhat (pl. Felelős helyettese részére, stb.). SMS formátum: előhívó, ország hívókód, szolgáltató hívószáma, telefonszám, pl Kapcsolattartó adatok Nyomjunk a gombra, majd válasszuk ki az alatta lévő Kapcsolattartó személy pontra, a ikonra történő kattintással. Töltsük ki az Értesítendő személy 1 mezőhöz tartozókat (cég vagy név), valamint az elsődleges Telefonszámot (Telefon), és címet ( ). SMS formátum: előhívó, ország hívó kód, szolgáltatói hívószám, telefonszám, pl

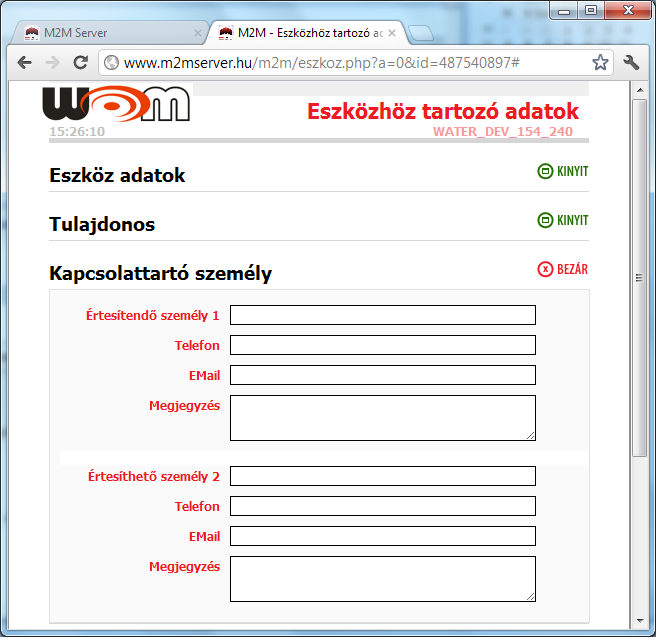

47 Fontos tudni, hogy az eszköz állapotértesítései, riasztások, esetleg fogyasztási határérték túllépések vagy éppenséggel nem fogyasztási üzenetek a beállítottak szerint az itt beírt telefonszámra SMS-ben, a megadott címre pedig levélként fognak a jövőben megérkezni. Amennyiben szükségesnek véli, másodlagos értesítési címeket is megadhat (pl. az Értesíthető személy 2, mint pl. felelős helyettese részére, történő elérhetőségek megadásával). Eszköz állapot megnevezések Nyomjunk a gombra, majd válasszuk ki az alatta lévő Eszköz állapot megnevezések pontra, a ikonra történő kattintással. Itt megadható, hogy az egyes bemenetek milyen néven látszódjanak. Erre azért lehet szüksége, mert egyetlen Easy Metering -hez akár 4 bemenet is köthető, és azok különféle fogyasztóknál lehetnek. Továbbá lehetősége van a vízmérő(k) mellett a bemenetekre logikai 47

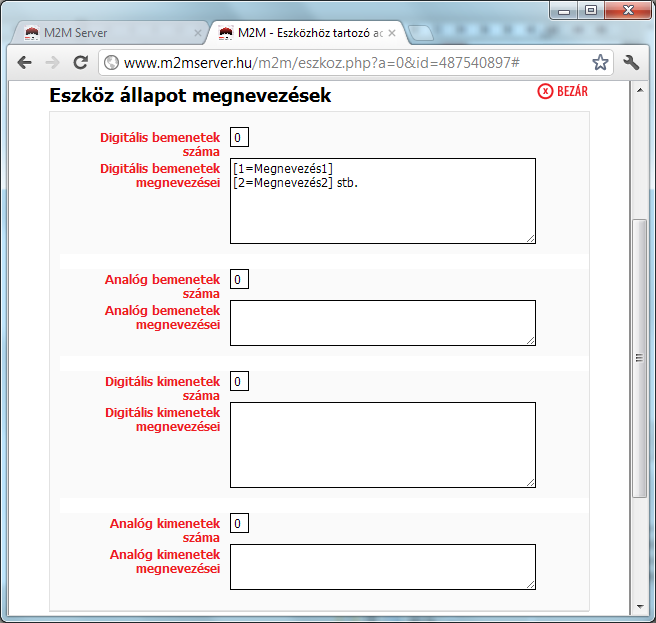

48 kapuként kétállású kapcsolót kötni (pl. mágneses nyitás érzékelése, szabotázsvédelem, stb.), és annak állapotát érzékelni, és az adatok szerverre történő felküldése végett. Ezért is fontos, hogy töltsük ki az aktív, bekötött bemenetre nézve a Digitális bemenetek száma és a Digitális bemenetek megnevezései mezőt. Az Analóg bemenetek száma, és Analóg bemenetek megnevezései Ezek jelentése: Számláló bemenet - fogyasztásmérő részére beállítható vízfogyasztás számláló bemenet (értéke: 0) Kontaktus bemenet - kétállású, digitális bemenet, kapcsoló állás érzékelésére, pl. kapcsolók részére (értéke: 1) Kontaktus riasztási bemenet - kétállású, digitális bemenet, riasztó, kapcsoló érzékelésére, pl. szabotázs részére (értéke: 2) Az adott bemenet működése a későbbi paraméterezésről függ, amit itt, az Input1..4 üzemmódnál adhat meg értékként (értéke: 0, 1, vagy 2) 48

49 Amennyiben meg akar adni egy bemenetet, a típusa mellé (pl. Digitális bemenetek száma ) még adja meg a bekötött bemenetek számát is (pl. 1, 2, 3, vagy 4). Valamint bemenet megnevezéséhez (pl. Digitális bemenetek megnevezései ) adja meg kapcsol zárójelben, annak bemeneti sorszámát, majd egy '=' jel utána annak nevét. Pl. [1=Ház1_Vízóra] bejegyzés jelentése: 1. bemenet, neve: Ház1_Vízóra. Az itt beállított értékek egyébként a Mérési adatok menüben láthatóak az eszköz táblázatában, a BEMENETI ESZKÖZ / HELY / AZONOSÍTÓ alatt. Az alábbi példa segít a bemenetek típusok kiválasztásában, azok sorendjében és a bemenetek nevének elnevezésében. A példában 2 analóg bementet számláló bemenetként használunk fel, 2 db vízóra olvasására. Ezeket az 1. és 2. számú bementekre akarjuk kötni, ezért 2 db-ot adunk meg az Analóg bemenetek számánál, és az elnevezésüknél kapcsos zárójelbe azok sorszámára hivatkozunk (1=, 2=). Továbbá, amennyiben használni akarunk egy szabotázs kapcsolót, azaz digitális, kétállású logikai bemenetet. Ezért ennek beállításához a Digitális bementek számához 1-et írunk, a kapcsoló neve pedig 3. sorszámot kap a megnevezésénél (3=). 49

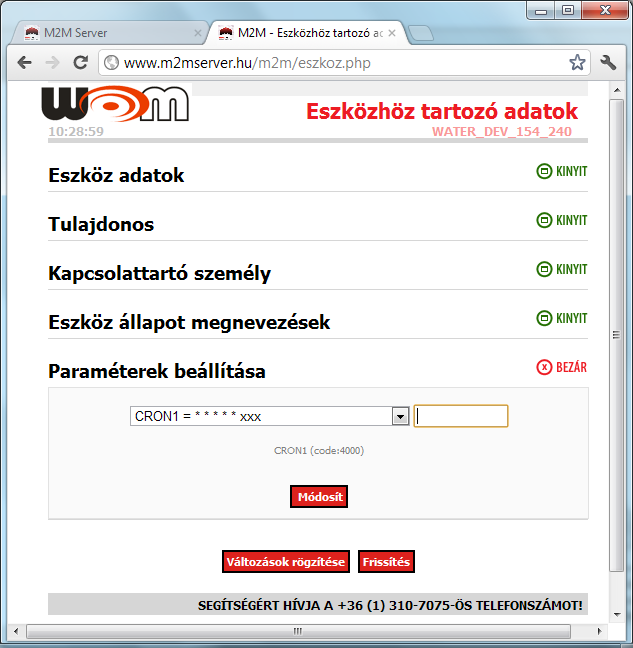

50 Ezt láthatjuk a weboldalon a beállítási adatoknál és ezt láthatjuk a weboldalon a fogyasztási adatoknál. 4.5 Paraméter beállítások Az Eszközhöz tartozó adatok menüben a legalsó pont a Paraméterek beállítása. Itt az eszközhöz rendelhetünk hozzá annak vízmérési gyakoriságára, adatküldésére, és egyéb mérési és számítási beállításokra, az egyes paraméterekhez tartozó értékeket. Válasszuk tehát a Paraméterek beállítása pontot a gombbal. 50

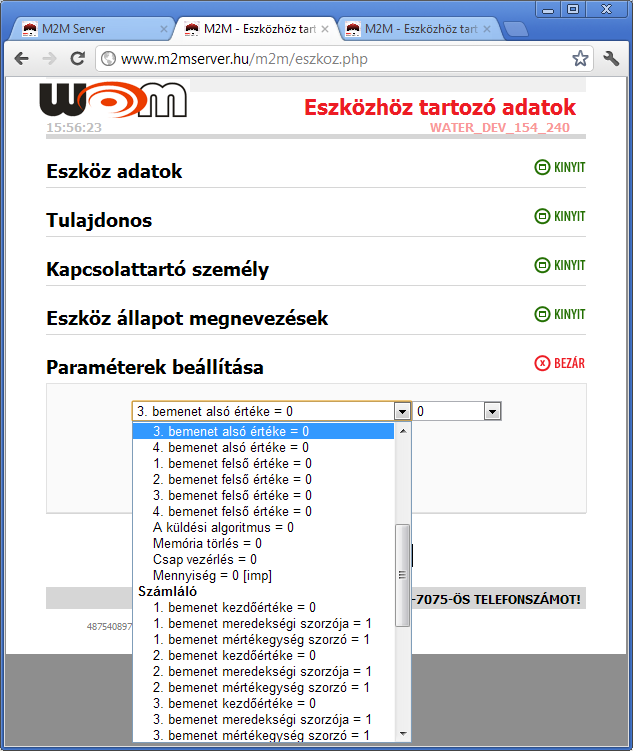

51 Az egyes paraméterek átállításához, vagy azok értékadásához válasszuk ki a bal oldali legördíthető listából a beállítani kívánt paraméter változót. (Annak kiválasztása után, a lenti, bal mezőben látható, mellette az aktuális paraméter értékkel.) Értékadáshoz a kiválasztott paraméter után, miután láthatóvá válik annak értéke, a jobb oldali üres - vagy már korábban beadott érték - mezőbe írjuk be a az elvárt értéket (pl. 120), és tároljuk le az adatot a Módosít gombbal. (Utána választhatunk másik paramétert.) 51

52 Figyelem! A beállítások csak a Változtatások rögzítése gombra nyomás után kerülnek elmentésre. E nélkül a paraméterváltozások nem kerülnek regisztrálásra. A Rögzítés hatására az M2M szerver letárolja a beírt változásokat, és a következő beállított adatküldési periódusi ciklus végén elküldi azokat az Easy Metering eszközre. Az itt megadott beállítások, vagy megváltoztatott értékek csak attól az időponttól kezdődően lesznek érvényesek, amikor a következő küldés megtörtént! (Például, ha a Küldési gyakoriságot megváltoztatjuk, 1440-es értékről 120 perces értékre, azaz eddig érvényben volt a Küldési gyakoriságnál az 1440 perc (azaz 24 óra), akkor a készülékre az itt beállított értékek az utolsó leolvasást követően, csak 24 óra múlva kerülnek elküldésre és értelmezésre. Onnantól kezdve viszont az itt beállított 120 perces, azaz 2 órás adatküldés lesz érvényes. (A feljelentkezést telepítés esetén a mágnessel is kezdeményezni tudjuk.) Az összes paraméter beadást így kell értelmezni, és mindegyik érvényesülése a Küldési gyakoriságban megadott, már az eszköz által is elfogadott érték szerint kerül majd értelmezésre az Easy Metering eszközön. A konfigurációváltozás esetén az új érvényes konfigurációs adatok M2M szerverről történő levételét (azaz eszközön való érvényesítését) meggyorsítani a már tárgyalt mágneses indítással (teszt funkció) lehet. Már itt érdemes leszögeznünk, hogy az Easy Metering eszköz, éppúgy, mint bármilyen más AMR fogyasztás-átjelző eszköz, nem valós idejű adatküldéssel rendelkezik. A készülék nem online, az szinte csak a beállított időszakokban éled fel (küld adatot lásd küldési gyakoriság) és végez műveleteket (a készenléti üzemmódban csak mér és számlál lásd tárolási gyakoriság). Mivel az eszköz mobilitása és nagy tűrőképessége, és hosszantartó áramellátása miatt annak tápellátása véges, és fontos az energiatakarékosság, ezért az eszköz úgy lett megtervezve, hogy csak a legszükségesebb esetekben fogyasszon a szükségesnél nagyobb energiát. Ezek közül az adatküldés a leginkább energiafogyasztó művelet (mintegy 40x több energiát igényel egyetlen adat GSM hálózaton történő átküldése, mint bármilyen más művelet), éppen ezért kérjük, vegye figyelembe, hogy a gyakori leolvasások, csak későbbi időpontokban, mintegy csúsztatott időkben kerülnek az eszköz által a központba történő átjelzésre. 52

53 Pontosan evégett kérjük, az alábbi felsorolt paraméterek közül olyan mérési-, tárolási- és adatküldési értékeket válasszon meg, amelyek segítségével Önnek a lehető legfrissebb, de csak a legszükségesebb adatai lesznek, miközben Ön figyelembe veszi az eszköz tápellátásának jólétét, azaz hogy hosszú évekig karbantartás nélkül ki tudja szolgálni az Ön igényeit. Az alábbi paramétereket állíthatjuk be az oldalon. Itt olvashatja ezek értelmezését, jelentését, valamint példákat és javaslatokat találhat arra nézve, hogy miként érdemes beállítani őket. Általános (paraméterek): Tárolási gyakoriság = [perc] Az eszköz milyen gyakorisággal olvassa le és tárolja le az Easy Metering eszköz memóriájába a mérőóra által mutatott értékeket (impulzusokat). Ez nem jelent adatküldést, mindössze mérést. Az eszköz ugyan folyamatosan (nyugalmi állapotban is mér, számolja az impulzusokat), azonban megadható, hogy milyen adott időgyakorisággal történjen meg az impulzusjel változások számlálásának letárolása az eszközben (pl. Ha a vízmérő 12 impulzust jelzett a legutolsó tárolás óta, akkor az új eddig számlált 12 impulzus is összeszámolásra és az eszköz memóriájában letárolásra kerüljön.) A mérési értékek tárolási periódusa, illetve küldési periódusa percben megadható. A beállított perc érték mindig a következő nagyobb időegység periódusához kerül szinkronizálásra. A szinkronizálás egységeit a következő oldali táblázat is mutatja. Érdemes tehát a Tárolási gyakoriságot a Küldési gyakoriságnál kisebbre, sőt, akár a fele értékére venni, mert két küldés között több mérés (Tárolás) is lehet, de célszerű legalább egynek lennie - ellenkező esetben ugyanazt küldenénk többször, újabb mérés nélkül, ami értelmetlen. A lakosság leolvasás gyakorisága a Szolgáltatói elvárások szerint a havi 1 alkalom. Viszont amennyiben szeretné nyomon követni a vízfogyasztási szokásait, esetleg megkülönböztetni az egyes napok (pl. hétköznap-hétvége), vagy napszakok (pl. Délelőtt, délután, éjszaka), úgy érdemes a leolvasást (Tárolási gyakoriság) néhány órás gyakoriságra állítania. Leginkább akkor van értelme a gyakoribb méréseknek, ha tervezni szeretne a jellemző 53

54 szükségletekkel, vagy olyan osztott vízhasználat merül fel (pl. társasházi lakások, közös vízmérő, több műszakos munkarend, stb.), ahol fontos a vízhasználati arányok és mennyiségek ismerete. Felhasználhatja az itt kapott értékeket akár számlázási célokra is, vagy statisztikai feladatok és kimutatások elkészítésére is. Ebben a riportok és lekérdezések is segítik. Kérjük, vegye figyelembe azt is, hogy a mérés idejére az Easy Metering eszköz bekapcsol a mérés/számlálás idejére, ami ugyan csak minimális áramfogyasztással jár - mivel a mérés/tárolás nem jár adatküldéssel de a gyakori memóriában történő tárolásokkal a külső saját tápellátás élettartamát csökkentjük, mely véges. Alapértelmezésben az eszköz áramellátása kb. 2-8 év kapacitással lett megtervezve, mely szinte kizárólag az Ön által beállított tárolási és küldési szokásoktól függ. A fenti érték napi 1-4 tárolásra került vonatkoztatásra. Amennyiben ennél gyakoribb tárolási gyakoriságot állít be, úgy azzal kell számolnia, hogy az áramellátás élettartama csökkenni fog ennek függvényében, és az akkumulátor merülésével kell számolnia. Kérjük, éppen ezért igen nagy gonddal válassza meg a tárolási gyakoriságot. Általánosságban a lakossági leolvasás gyakorisága a Szolgáltatói elvárások szerint a havi 1 alkalom (érdemes ez esetben pl. a küldési (és nem tárolási!) gyakoriságot majd 2 heti gyakoriságúra választani a biztos adathoz jutás miatt). Viszont, más esetekben, amennyiben folyamatosan szeretné nyomon követni a vízfogyasztási szokásait, esetleg megkülönböztetni az egyes napok (pl. Hétköznap-hétvége), vagy napszakok (pl. délelőtt, délután, éjszaka), úgy érdemes viszont a tényleges leolvasást (Tárolási gyakoriság) néhány órás (pl. 2-4 óra) gyakoriságra állítania. Természetesen a gyakori tárolás megadható ritka küldéssel együtt is, az adatok részletessége ettől egyáltalán nem fog függeni, mindössze ilyen esetben későbbi időpontban kerülnek az adatok az M2M szerverre való felküldésre (viszont ez esetben az akkumulátoros tápellátás élettartama hosszabb lesz). Leginkább akkor van értelme a gyakoribb tárolásnak, ha tervezni szeretne a jellemző szükségletekkel, vagy olyan osztott vízhasználat merül fel (pl. társasházi lakások, közös vízmérő, több műszakos munkarend, stb.), ahol fontos a vízhasználati arányok és mennyiségek ismerete. Felhasználhatja az itt kapott értékeket akár számlázási célokra is, vagy statisztikai feladatok és kimutatások elkészítésére is. Ebben a riportok és lekérdezések is segítik. 54

55 Legtöbb esetben azonban elégséges az 2-5 óránkénti tárolás, vagy sokkal inkább a még ritkább, akár napi egyszeri tárolás is. Csak nagyon indokolt esetben, például nagy vízátfolyásnál (főnyomó cső, nagy keresztmetszet, stb.), vagy folyamatos ipari cél és adatszolgáltatási igény esetén lehetséges lehet a 2-5 percenkénti gyakoriságú mérés is. Azonban az Adatküldésnél kérjük mindenképpen csak mérsékelt adatküldési értéket adjon majd meg, amennyire csak lehetséges (pl. órák (1-5 óra), napok, vagy hetek szerinti értéket)! Érték megadás: percben Ajánlott min. érték: 240 perc (amennyiben egy nap az értéke (1440 perc), úgy érdemes figyelembe venni a Napi időpont értéket is!) Példa: 1440 perc (jelentése 1 nap) Küldési gyakoriság = [perc] Megadhatjuk, hogy az eszköz milyen gyakorisággal küldje el a számlált és letárolt vízmérő impulzusok értékeit a központi szerverre a GSM modem segítségével. Itt a két küldés közötti mérések és tárolások (tárolási gyakoriság) számától függően akár teljes mérési adatsorokról is beszélhetünk mivel két adatküldés között több mérés (impulzusjel számlálás) és tárolás is megvalósulhat. Fontos tudni, hogy két küldés között legfeljebb 500 mérési időpont eshet, bár ennek kihasználása csak igen nagy átfolyású ipari használat esetén lehet érdekes (500 letárolható adat lehetséges a két adatküldés között). Ezért ökölszabály, hogy a küldési gyakoriság értéke mindig, minimum 2x olyan ritka legyen, mint a tárolási gyakoriság értéke. (Pl. ha a tárolási gyakoriság értéke 60 perc, a küldési gyakoriság értéke minimum 2-3 óra legyen, de inkább még ritkább pl. 24 óra.) Fontos tudni, hogy az adatküldés eleve sok energiát igényel (GSM modem fogyasztása 1 Watt) a külső saját tápellátás részéről, mely véges. Alapértelmezésben az eszköz áramellátása kb. 2-8 év kapacitással lett megtervezve, mely szinte kizárólag az Ön által beállított tárolási és küldési szokásoktól függ. Ha gyakori adatküldési gyakoriságokat beállításokat állít be (pl. Napi, akkor mintegy 1-2 éves ellátással számolhat, amennyiben 55

56 kétheti, vagy havi 1 alkalmat, akkor a 6-8 év is reális elvárásnak tűnhet). Értelemszerűen az órás, vagy esetleg még gyakoribb adatküldések esetében az áramellátás élettartamának drasztikus csökkenésével és annak merülésével kell számolnia. Kérjük, éppen ezért igen nagy gonddal válassza meg az adatküldési gyakoriságot. Fontos megemlíteni azt is, hogy mivel az adatküldés mobilszolgáltatói GSM/GPRS hálózaton történik, úgy annak vételi térerőssége a környezeti és légköri viszonyok (hőmérséklet, páratartalom), és az éppen a küldés ideje alatt szomszédos GSM tornyok, és cellák helyzetétől függ. Előfordulhat, hogy néha hiba lép fel a küldéskor, így az átküldendő értékek küldése meghiúsulhat. Ezért is javasoljuk a fent már említett küldési gyakoriságnak, és a tárolási gyakorisághoz való viszonyát figyelembe venni. Továbbá, a hálózati problémák vagy rendelkezésre állási okok miatt, a biztonság kedvéért, az elvárt értékhez képes a fentiek mellett még arra is figyeljen, hogy kb. 2x-es sűrűségű gyakoriságot megadni az elvárt küldési értékekhez képest (pl. ha havi 1 alkalommal szeretnénk küldeni, akkor 2 hetes adatküldést érdemes beállítani, így kb. 2 küldésünk lesz, de egy szinte biztosan), mivel a weboldalon történő ellenőrzések és tapasztalatok szerint néha előfordul a küldések között egy-egy kiesés. Ezzel Ön a kívánt időpontban biztosan rendelkezni fog a mérési értékekkel, amelyek időben beérkeznek a Központi M2M Szerverre. Általánosságban a lakossági leolvasás gyakorisága a Szolgáltatói elvárások szerint a havi 1 alkalom (érdemes ez esetben pl. az adatküldési gyakoriságra 2 hetit választani a biztos adathoz jutás miatt). Viszont, más esetekben, amennyiben folyamatosan és időben - pl. amennyiben minél előbb - szeretné nyomon követni a vízfogyasztási szokásait, és megkülönböztetni az egyes napok (pl. Hétköznap-hétvége), vagy napszakok (pl. délelőtt, délután, éjszaka), úgy érdemes a leolvasást (Tárolási gyakoriság) néhány órás (pl. 1-2 óra) gyakoriságra állítania, sőt a küldési gyakoriságot is hasonlóan ennek kb. kétszeresére (2-4 óra) állítani. Igazából gyakori adatküldésre (általában akkor van szükség, ha ipari méretű, nagy mennyiségű vízátfolyásról van szó, vagy ha kritikus a fogyasztás folyamatos figyelése (pl. csőtörés veszélye/kockázata esetén, főnyomó cső esetén nyomon követhető, vagy ipari cél esetén lehetséges a percenkénti, vagy valamivel ritkább adatküldés is). 56

57 Azonban, lehetőség szerint az adatküldésnél kérjük mérsékelt adatküldési gyakorisági értéket adjon meg, tekintettel a tápellátás véges kapacitására. Minimum akkora értéket válasszunk a küldési gyakoriságnak, mint a tárolási gyakoriságnál de inkább annál ritkább gyakoriságút. Klasszikus értelemben véve minimum annak a tárolási időnek a kétszeresét érdemes beállítani. (Ha kétheti leolvasást választottunk (tárolás), akkor érdemes a kétheti vagy havi egy küldést választani.) Az adatküldés során az Easy Metering eszköz memóriájából a mérőóra által korábban fogadott értékeket (impulzusokat) összeszámolva, mint mérési adatsorokat kiolvasva, a GSM/GPRS hálózaton, a web felületen beállított időgyakorisággal átjelzi a Központi Szerver részére, így a fogyasztás adat bekerül a szerver adatbázisába. Vegye figyelembe azt is, hogy az adatküldés ideje hosszabb folyamat (mely a GSM kapcsolat felépítéséből, tárcsázásból, és titkosított adatküldésből, valamint paraméter kiolvasással jár), ezért a teljes küldési folyamat 2-3 percig is eltarthat! Mivel a küldés nem azonnal történik meg, hanem perceket is igénybe vehet, kérjük, a beállított időpontra nézve legyen türelmes, a küldés a GSM hálózaton, valamint az adatfeldolgozás a szerveren pár percig is eltarthat. Érték megadás: percben Ajánlott min. érték: 60 perc (amennyiben egy nap az értéke (1440 perc), úgy érdemes figyelembe venni a Napi időpont értéket is, valamint a Tárolási gyakoriságot (minimum értékként, annak az értékét kell beállítani)!) Példa: 1440 perc (jelentése 1 nap) Napi időpont = [óra] Megadható, hogy a napi, heti, havi küldési elvárás esetén hány órakor történjen meg a tényleges adatküldés a szerverre. Csak akkor töltse ki, ha a küldési gyakoriság értéke ritkább, mint egy nap, és fontos önnek, hogy napi fix időpontban érkezzen jelentés. Érték megadás: h (órában) Ajánlott min. érték: - Példa: 20h (este 8 órakor) 57

58 Megadható időpont értékek (Tárolási gyakoriság, Küldési gyakoriság): A mérési értékek tárolási periódusa, illetve küldési periódusa percben megadhatóak. A beállított perc érték mindig a következő nagyobb időegység periódusához kerül szinkronizálásra. A szinkronizálás egységeit a következő táblázat mutatja! Fontos, hogy a küldési Napi időpont, célszerűen ne csúcsidőbe essen (GSM hálózat terheltségi okokból, és több eszköz esetén lehetőleg szórással állítsuk be az értékeket.) Magyarázat: 1 óra első percében 2 megadott órakor 3 - hét első napján (Hétfőn) 4 - hónap első napján pl. minden héten egyszer (mindig Hétfőn), de a beállított órakor (14h), és az óra első percében értéke: 10080) pl. naponta, mindig ugyanabban az időben, és egész órában értéke: 1440) Beállítás Igazítás érték (értelmezése: perces intervallum között) 1 perc, nincs 1 2 perc, 2 5 perc, 5 10 perc, perc, perc, 30 Beállítás Igazítás érték (értelmezése: 1-24 órás intervallum között) 1 óra, perc= óra, óra, óra, óra, óra, óra,

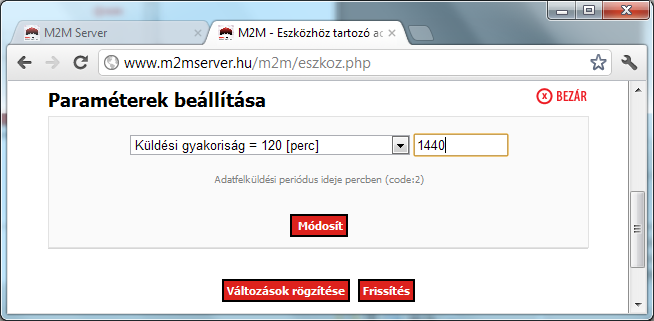

59 Beállítás Igazítás érték (értelmezése: 1-7 nap intervallum között) 24 óra, HourValue* nap, nap, nap, nap, nap, 8640 Beállítás Igazítás érték )értelmezése: 7-29 nap intervallum között) 1 heti, DOW=hétfő heti, heti, heti, Beállítás Igazítás érték (értelmezése: 1 hónapos érték) 1 havi nap= Bemeneti pergésmentesítés =... [ms] A bemenetek pergésmentesítési ideje konfigurálható 10ms-os lépésekben. Ne állítsunk be a szükségesnél nagyobb értéket, mert ez növelheti a készenléti áramfelvételt. Érték megadás: ms Ajánlott min. érték: 100 ms Példa: 100 ms InputX üzemmód =. Megadható, hogy az adott bemenet (X=1..4) milyen üzemmódban működjön. Állapotai: 0 - analóg bemenet (számláló, pl. vízmérő részére, impulzusjel fogadására) 1 - digitális bemenet (logikai állású kapcsoló bemenetek részére, pl. kapcsoló részére) 59

60 2 - digitális bemenet - azonnali (logikai állású kapcsoló bemenetek részére, pl. szabotázs kapcsoló részére, soron kívüli eseményküldéssel - priorizált bemenet pl. Biztonságtechnikai funkciók részére (szabotázs) Online üzemmód =. Megadható, hogy a készülék online üzemmódban működjön-e, azaz ne kapcsoljon ki, ha a mérőállás leolvasás vagy adatküldés véget ért, hanem maradjon "ébren". Fontos tudni, hogy ez a funkció jelentősen tovább fogyasztja a tápellátást. Leginkább alternatív tápellátás megléte esetén, illetve magas rendelkezésre állás és online működési elvárások esetében van létjogosultsága, valamint az eszköz meghibásodását vizsgáló tesztelések alkalmával, Állapotai: 0 - nem aktív 1 - aktív X bemenet figyelési idő =.. [perc] Megadható, hogy a bemenetenként a bemenetváltozás figyelése mekkora intervallumú legyen, azaz az impulzus számlálás mekkora időszak alatt kerüljön kiértékelésre. Az érték bemenetenként megadható, itt az adott számú bemenetre (X=1..4) nézve adhat értéket. Fontos szerepe a bemenet alsó és felső értékkel együtt értelmezve van még, azaz megadható, hogy az ott megadott alsó- és felső határértékek kiértékelése milyen gyakoriságokkal történjen meg. A bemenet figyelésnek a vízfogyasztási trendek monitorozásánál van szerepe, hogy adott esetben elkerülhetőek legyenek a túlfogyasztások, vízelfolyások, csőtörések (felső határérték), vagy éppenséggel kiszűrhetőek legyenek a nem fogyasztások, azaz visszaélések (alsó határérték), mindkét esetben ennek használatával tehető tervezhetővé és felügyelhetővé a vízfogyasztás. Fontos, hogy a bemenet figyelés összekapcsolódik a riasztások és értesítések fogalmával (SMS, értesítés állítható be). Érték megadás: percben 60

61 Ajánlott min. érték: 60 perc (amennyiben egy nap az értéke (1440 perc), úgy érdemes figyelembe venni a Napi időpont értéket is, valamint a Küldési gyakoriságot és a Tárolási gyakoriságot (minimum értékként, annak az értékét kell beállítani)!) Példa: 60 perc X bemenet alsó értéke =. Megadható, hogy az adott számú bemenetre (X=1..4) nézve, mi legyen a minimális határérték (azaz minimum mennyi impulzus változás legyen alsó érték nem m3!), amit az 1. számú bemenet figyelési idejénél megadott idő alatt alsó határértékként vizsgáljon. A határértékeknek a riasztásoknál és üzeneteknél van szerepe. A határérték kiértékelésekor alul- és túllépések esetén minden esetben a bemenet figyelési idő végén kiértékelés következik. Amennyiben a bemenet alsó értéke nulla, akkor, ha ez alatt az idő alatt nem volt vízfogyasztás, akkor az esemény riasztásra kerül (hogy nem haladta meg a nullát). Akkor is ez történik, ha pl. alsó értéknek 5-öt adtunk meg, de csak 3 impulzus volt (mivel az érték 3, azaz 2-vel kevesebb, mint az alsó határérték.) Alkalmas pl. nem fogyasztás jelzésére amennyiben riasztást rendelünk hozzá. Továbbá, minimum elvárt (vagy tervezett) fogyasztási érték mint fogyasztás vizsgálatára. Mindig vegye figyelembe, hogy a m3 értékek szerint mennyi impulzus kerüljön figyelésre az elvártak szerint (pl. 10 impulzus), mivel a paramétert impulzusban kell megadni. Érték megadás: impulzusban Ajánlott min. érték: megadni az értéket az átlagosan várható minimum értékre nézve, akár nullára Példa: 0 X. bemenet felső értéke =. Megadható, hogy az X. számú (X=1..4) bemenetre nézve, mi legyen a maximális határérték, amit az adott bemenet figyelési idejénél megadott idő alatt felső határértékként vizsgáljon (azaz mennyi impulzus változás legyen a felső érték). 61

62 A határértékeknek a riasztásoknál és üzeneteknél van szerepe. A határérték kiértékelésekkor alul- és túllépések esetén minden esetben a bemenet figyelési idő végén kiértékelés következik. Amennyiben a bemenet felső értékét eléri a fogyasztás a vizsgálati idő alatt, akkor az esemény azonnal riasztásra kerül (hogy mennyivel haladta meg a beállított értéket). Nullára állítva alkalmas pl. nem fogyasztás jelzésére amennyiben riasztást rendelünk hozzá. (Ilyenkor a nem fogyasztásról értesítést kapunk, ha azt túllépték). Magasabb szám megadásakor alkalmas egy várt (számított) fogyasztási érték elérésének vizsgálatára. Pl. 50 impulzus. Mindig vegye figyelembe, hogy a m3 értékek szerint mennyi impulzus kerüljön figyelésre az elvártak szerint, mivel a paramétert impulzusban kell megadni. Érték megadás: impulzusban Ajánlott min. érték: megadni az értéket az átlagosan maximálisan számított/tervezett értékre nézve Példa: 5 Lapozzunk lejjebb a Paraméterek beállítása résznél, a legördíthető listán. 62

63 A küldési algoritmus =. Megadható, hogy az adatküldés milyen agresszívan, milyen intenzitással vegye igénybe a GSM modult, és annak tápellátását. Ez amolyan force mód, mely arra szolgál, ha értékét nulla fölé állítjuk, hogy pl. Küldési hiba esetén néhány alkalommal még újra próbálkozzon az adatküldéssel. Fontos megemlíteni, hogy az érték növelésével változik a GSM modul működési ideje, azaz a fogyasztás négyzetesen növekedhet, ezért csak olyan vízvételi helyeken érdemes bekapcsolni, ahol a fogyasztások minden átjelzésére kiemelten szükség van, és nem engedhető még néha egy-egy kiesés, melyeket elsősorban a GSM hálózati problémák, légköri zavarok okozhatnak. Állapotai: 0 - normál mód, 1x küld (csak belső működési észlelet hiba esetén) 1 - többszöri - 3x újra próbálkozás GPRS vonalon 2 - intenzív - többszöri újrapróbálkozás GPRS vonalon, 10 percen keresztül + riasztás esetén SMS Memória törlés =. A készülék a két adatküldés közti fogyasztás méréseket, számításokat a saját EEPROM memóriájában őrzi, adatsorok formában, titkosítva. Lehetőség van a még a Központi Szerverre, a legutóbbi adatküldés óta mért, de még át nem jelzett fogyasztások átjelzését - kizárólag teszt céllal - átmenetileg, a szolgáltató részére törlésre engedélyezni. Ezzel a már átjelzett adatokra természetesen nincs hatással. Célszerű ezt a módozatot választani a bemenetek bekötésének tesztelésekor ideiglenesen beállítani, hogy ne növeljük ezzel a fogyasztási számítást. Állapotai: 0 - semmit nem töröl (normál mód) 1 - log törlése (EEPROM-ban lévő frissen adatok történeti bejegyzés rekordjainak törlése a memóriából) 2 - log és számlálók törlése (EEPROM-ban lévő frissen begyűjtött adatok és történeti bejegyzés rekordok törlése a memóriából) 3 - gyári alapértelmezett beállítás 63

64 Csap vezérlés =. Az Easy Metering gömbcsapos változatban is elérhető. Ez a beállítás kizárólag arra a termékre van hatással. Ezzel aktiválhatja az automatikus üzemmódot. Hatására a készülék motorja nyitja vagy zárja adott impulzus szám - azaz térfogatáram átfolyás - után a vízáram útját. Állapotai: 0 - vezérlés inaktív (kézi nyitást végezhet, a szelepet a villanymotor nem fogja nyitni zárni, ezt kézzel teheti meg - azaz inaktív a csap vezérlés) 1 - vezérlés aktív (a mennyiségnél megadott érték szerinti impulzusonként ki/be kapcsolja a vezérlő motort, azaz az eszköz nyitni/zárni fogja a vízáramot). 2 - golyóscsap nyit (bekapcsolja a vezérlő motort, és az eszköz nyitni fogja a vízáramot). 3 - golyóscsap zár (bekapcsolja a vezérlő motort, és az eszköz el fogja zárni a vízáramot). Mennyiség =. [imp] Easy Metering gömbcsapos változatánál érvényes beállítás, mely megadja, hogy az automatikus térfogatáram vezérlés során (aktív Csap vezérlés funkció esetén), a készülék motorja mennyi impulzus elteltével nyissa meg/zárja el a térfogatáramot, azaz a víz átfolyást. Érték megadás: impulzusban Ajánlott min. érték: megadni az értéket amennyi impulzus után nyitni/zárni akar Példa: 100 (100 impulzusonként nyit majd ugyanennyi után zár) 64

65 Számláló (paraméterek): Lapozzunk lejjebb a Paraméterek beállítása résznél, a legördíthető listán. X bemenet kezdőértéke =. Megadható, hogy az adott számú (X=1..4) bemenetnél a vízmérő óra leolvasása alapján annak számlapja szerint mennyi az aktuális fogyasztás (m3) abban a pillanatban, amikor a bemenetekre rákötjük az Easy Metering fogyasztás átjelző készüléket. Amennyiben új vízmérőhöz kerül beszerelésre, illetve nem használja az adott bemenetet, kérjük állítsa nullára azt. Az eszköz minden további impulzus számlálást ehhez képest fog fogyasztásként jelezni. Érték megadás: fogyasztás (m 3 ) Példa: 100 (100 m 3 ) X bemenet meredekségi szorzója =. Megadható egy meredekségi szorzó, mely a mértékegység szorzóval együtt, mint szorzópár értendő. Segít abban, hogy az adott számú bemenetre kötött vízmérőnél 65

66 számlált impulzusok esetében az impulzus és tényleges m 3 -enkénti fogyasztást megfelelőképp ki lehessen szorozni. Amennyiben nem használja az adott bemenetet, kérjük állítsa nullára azt. Érték megadás: impulzus szorzó Példa: 0.1 (jelentése: 0.1-es meredekségi szorzó, a 10-es mértékegység szorzóval 0,1x10 = 1 impulzus jelent, ami 1 m 3 fogyasztást jelent) X bemenet mértékegység szorzó =. Megadható, hogy az adott számú bemenetre (X=1..4) kötött vízmérő által szolgáltatott és számlált impulzusoknál mennyi érzékelt impulzus jelent 1 m 3 -nyi vízfogyasztást. Ezt mindig a vízmérő óra szerint adjuk meg, a gyártótól informálódjunk, hogy a relé mennyi fogyasztást (liter, 100 liter, 1000 liter, stb.) követően ad egy impulzust. Érték megadás: impulzus Példa: 10 (jelentése: 10 impulzus jelent 1 m3 fogyasztást) Alarm (paraméterek): Riasztási cím =. Megadható, hogy az átjelző készülékre nézve bekövetkező bármilyen hiba, vagy váratlan esemény, esetleg szabotázs esemény esetében (amennyiben be van kötve és aktiválva van) melyik telefonszámra érkezzen SMS-ben/ en a riasztás (beállítások szerint). Amennyiben nem szeretne SMS-ben/ ben értesítéseket kapni, kérjük válassza a jobb oldali almenüből a 'Senki' opciót. Kapcsolat1: Kapcsolat2: Tulajdonos: A Kapcsolattartónál megadott Értesítendő Személy 1 értéknél megadott telefonszám/ A Kapcsolattartónál megadott Értesítendő Személy 2 értéknél megadott telefonszám/ A Tulajdonosnál megadott telefonszám(ok)/ cím(ek) 66

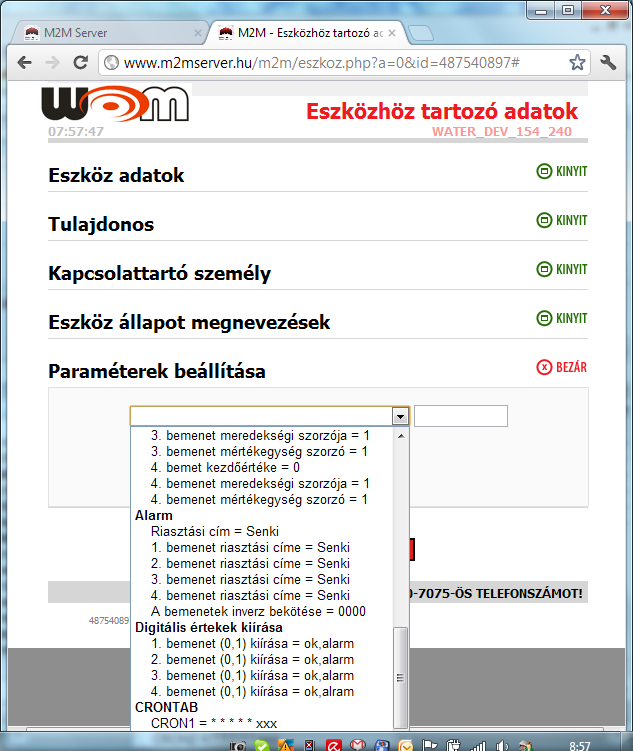

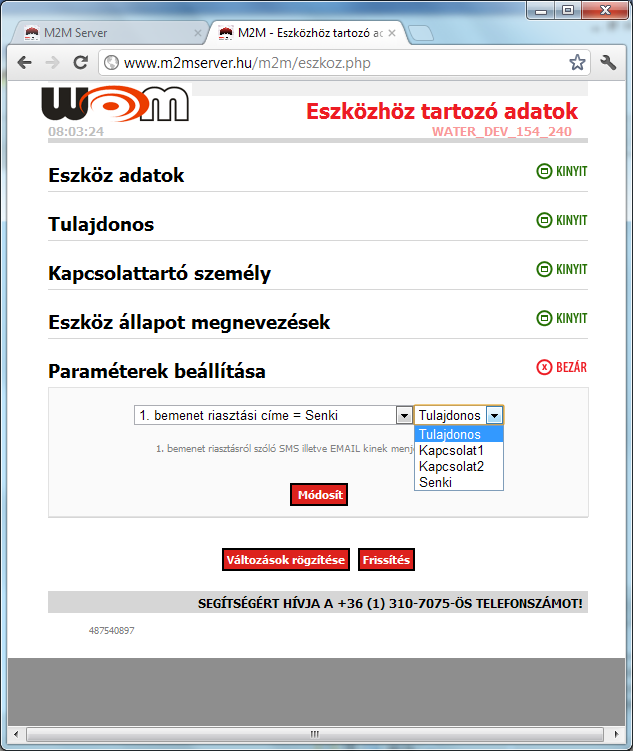

67 Példa: Tulajdonos (jelentése: eseménykor a Tulajdonosnál megadott telefonszámra SMS-t küld a központi szerver) X bemenet riasztási címe =. Megadható, hogy az átjelző készülék adott számú bemenetén (X=1..4) történt bármilyen hiba, vagy váratlan esemény, esetleg szabotázs esetében (amennyiben be van kötve és aktiválva van) vagy alsó-/felső határérték átlépés esetén milyen telefonszámra érkezzen SMS-ben/ en a riasztás (beállítások szerint). Amennyiben nem szeretne SMS-ben/ ben értesítéseket kapni, kérjük válassza a jobb oldali almenüből a 'Senki' opciót. Állapotai: Kapcsolat1: A Kapcsolattartónál megadott Értesítendő Személy 1 értéknél megadott telefonszám/ 67

68 Kapcsolat2: Tulajdonos: Példa: A Kapcsolattartónál megadott Értesítendő Személy 2 értéknél megadott telefonszám/ A Tulajdonosnál megadott telefonszám(ok)/ cím(ek) Tulajdonos (jelentése: eseménykor a Tulajdonosnál megadott telefonszámra SMS-t küld a központi szerver) A bemenetek inverz bekötése = 0011 Megadható, hogy a négy bekötött bemenet esetében, a bemenetek állapotváltozásai esetén mikor küldjön SMS/ értesítést a szerver. Annak 0-ra vagy 1 értékre történő változásakor (azaz pl. impulzus esetén vagy éppen akkor ha nincs. Vagy riasztás esetén, vagy akkor ha nincs.) Ez a funkció elsősorban a biztonságtechnikában használatos. Az értékeket a négy bemenet (1, 2, 3, 4) sorrendjében kell megadni. Normál értelmezése a nulla, azaz értéke ez esetben '0000'. Az egyik bemenetre nézve 0 1 átmenetnél SMS/ küldés ha értéke '0', 1 0 átmenetnél SMS/ küldés ha értéke '1'. Digitális értékek kiírása (paraméterek): Lapozzunk lejjebb a Paraméterek beállítása résznél, a legördíthető listán. X bemenet (0, 1) kiírása =. Ha a szabotázs üzemmód be van kapcsolva, akkor az itt beállított érték szerint megadható, hogy mit írjon ki a készülék amennyiben szabotázs akciót érzékel az adott számú bemeneten (X=1..4). Ha a szabotázs nincs bekapcsolva (értéke 0), akkor az itteni beállítások nem jutnak érvényre. 68

69 Állapotai: 0 - Ok 1 - alarm (jelentése: riasztást küld, amennyiben szabotázst érzékel a bemeneten) Crontab (paraméterek): A gömbcsapos vízóra esetében használható parancs, és annak értéke. Megadható, hogy időben mikor (mely napon, órában, percben) nyissa (OPEN), vagy zárja (CLOSE) a vízóra térfogatáramát a villanymotor. Az elzárás hatására a vízmérőn nem folyik át több víz, a nyitás hatására teljes nyitás, azaz térfogatáram átfolyás következik be. Összesen két parancs adható meg. CRON1=. CRON2=. Értékadás: * * * * * csillag - helyettesítő karakter hét napja (0-6), vasárnap=0, hétfő= hónap (1-12), Január= hónap napja - sorszám (1-31) óra (0-23) perc (0-59) Példa1: Példa2: Példa3: Példa4: * * * close (jelentése: a hónap minden napján, reggel 09:00-kor zár) * * * open (jelentése: a hónap minden napján, délben 12:00-kor nyit) * * 1 close (jelentése: minden héten hétfőn reggel 09:00-kor zár) * * 5 open (jelentése: minden héten pénteken délben 12:00-kor nyit) 69
