1 M2M Easy 2 Security Communicator Műszaki leírás Rev:

2 Dokumentum specifikációk Ez a dokumentáció a WM Rendszerház Kft. által készített M2M Easy 2 Security Communicator eszközhöz készült, mely annak felépítésének- és működésének leírását, az üzembehelyezéshez szükséges dolgok leírását tartalmazza. Dokumentum kategória: Műszaki leírás Dokumentum téma: M2M Easy 2 Security Communicator Készítette: Tóth Csaba, WM Rendszerház Kft. Elérhetőség: csaba.toth@m2mserver.com Lektorálta: Tóth Zoltán, Kim Balázs Dokumentum verziószám: REV Oldalak száma: 23 Hardver verziószám: REV 70 Firmware verziószám: REV 20R27 EasyTerm szoftver verzió: REV 1.0 Dokumentum Állapot: Végleges Besorolás: Publikus Készült: Július 24. Utolsó módosítás dátuma: Július 24. Engedélyezés dátuma: Július 24. 2

3 Tartalomjegyzék 1. BEVEZETÉS Termék áttekintés Alkalmazási területek Felhasználási és adatkapcsolati lehetőségek Fontosabb jellemzők AZ ESZKÖZ FELÉPÍTÉSE Belső felépítés Interfész lehetőségek Visszajelző LED-ek Műszaki adatok Működési feltételek A csomag tartalma Külön megvásárolható tartozékok SUPPORT LEHETŐSÉG Support támogatás Terméktámogatás JOGI NYILATKOZAT... 23

4 1. Fejezet: Bevezetés Köszönjük, hogy munkájához az M2M Easy 2 Security Communicator eszközt választotta! 1.1 Termék áttekintés Az M2M Easy 2 Security Communicator egy megbízható, kompakt méretű, GSM/GPRS átjelző készülék. Az eszköz átjelző berendezés, mely a meglévő biztonságtechnikai eszközökhöz csatlakoztatva teljes kommunikációs rendszert alkot, legyen szó a vagyonvédelemről, biztonságtechnikai alkalmazásról, távoli vezérlésről (pl. kapunyitás), vagy akár az on-line megfigyelésről. Mindezt a megbízható 2G mobil hálózati kommunikációs platform használatával valósítja meg (Gemalto BG2 modul révén). A kommunikátor eszköz széles felhasználási körrel rendelkezik, és teljes körű távmenedzselési lehetőségeket nyújtanak, melyek lehetővé teszik a meglévő rendszer hatékonyságának növelését, a folyamatos rendelkezésre állás biztosítását. Az eszköz könnyen integrálhatóak a már meglévő rendszerekbe, olyan helyeken biztosítanak szolgáltatási lehetőséget ahol eddig erre nem volt lehetőség, új perspektívát kínálnak partnereink számára. A riasztást átjelző kommunikátor képes a bemenetre kötött biztonsági központ jeleinek Contact ID (CID) formátumban történő kompatibilis módú, szabványos riasztási jelzések átvitelére, továbbítására a távfelügyeleti központ számára. Az átjelző berendezések így teljes rendszert alkotnak a kihelyezett-, és rendszerbe kötött biztonságtechnikai-, vagyonvédelmi-, vagy riasztó központokkal. Ily módon a megbízható GSM/GPRS-alapú mobilkommunikációs hálózatra kapcsolódva és továbbítva a felügyeleti központ felé, már egy 4

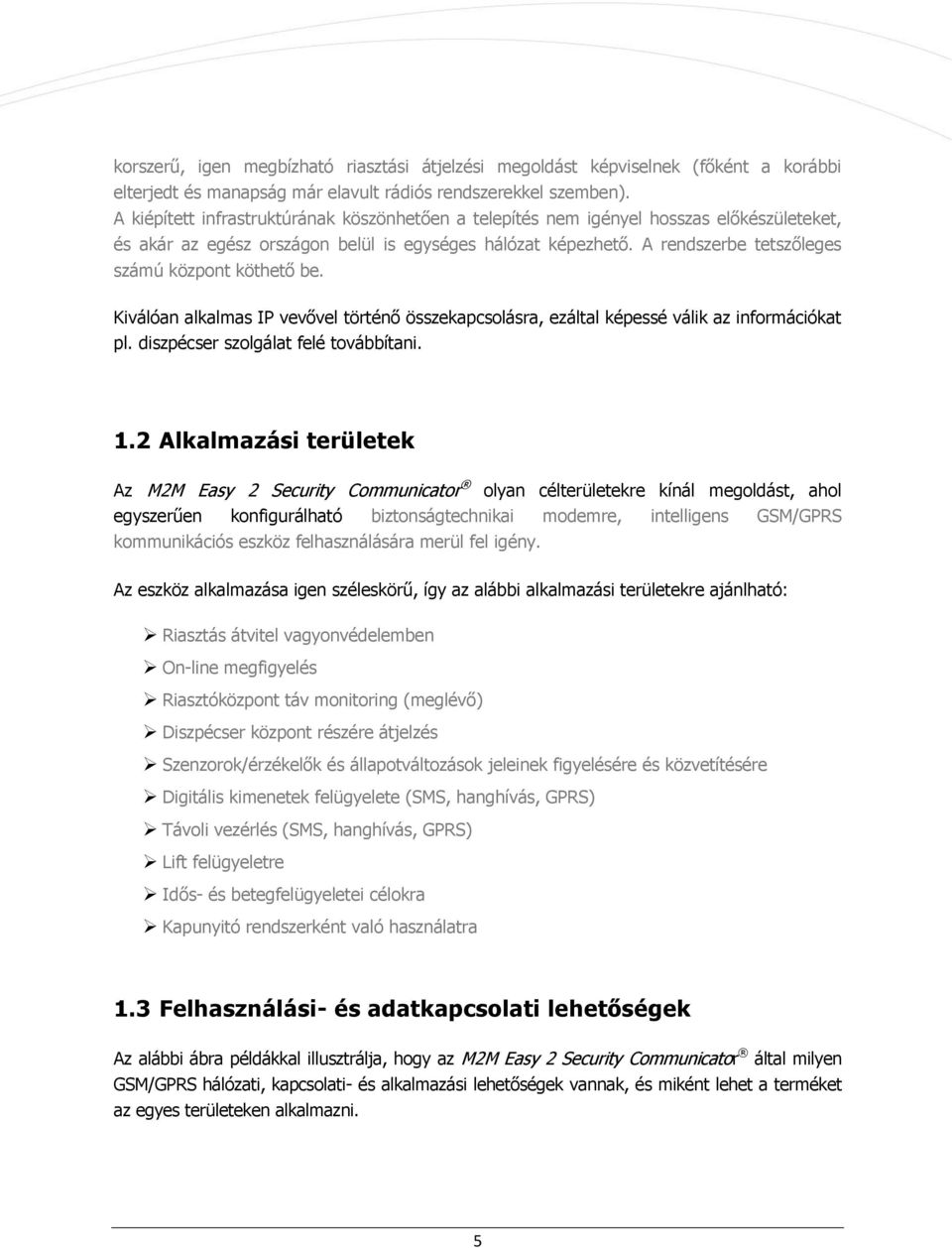

5 korszerű, igen megbízható riasztási átjelzési megoldást képviselnek (főként a korábbi elterjedt és manapság már elavult rádiós rendszerekkel szemben). A kiépített infrastruktúrának köszönhetően a telepítés nem igényel hosszas előkészületeket, és akár az egész országon belül is egységes hálózat képezhető. A rendszerbe tetszőleges számú központ köthető be. Kiválóan alkalmas IP vevővel történő összekapcsolásra, ezáltal képessé válik az információkat pl. diszpécser szolgálat felé továbbítani. 1.2 Alkalmazási területek Az M2M Easy 2 Security Communicator olyan célterületekre kínál megoldást, ahol egyszerűen konfigurálható biztonságtechnikai modemre, intelligens GSM/GPRS kommunikációs eszköz felhasználására merül fel igény. Az eszköz alkalmazása igen széleskörű, így az alábbi alkalmazási területekre ajánlható: Riasztás átvitel vagyonvédelemben On-line megfigyelés Riasztóközpont táv monitoring (meglévő) Diszpécser központ részére átjelzés Szenzorok/érzékelők és állapotváltozások jeleinek figyelésére és közvetítésére Digitális kimenetek felügyelete (SMS, hanghívás, GPRS) Távoli vezérlés (SMS, hanghívás, GPRS) Lift felügyeletre Idős- és betegfelügyeletei célokra Kapunyitó rendszerként való használatra 1.3 Felhasználási- és adatkapcsolati lehetőségek Az alábbi ábra példákkal illusztrálja, hogy az M2M Easy 2 Security Communicator által milyen GSM/GPRS hálózati, kapcsolati- és alkalmazási lehetőségek vannak, és miként lehet a terméket az egyes területeken alkalmazni. 5

6 1.4 Fontosabb jellemzők Hardveres jellemzők: Alapesetben PCB-panel kialakítású (opcionálisan műanyag házban is rendelhető) GPRS átjelző készülék Beépített mikrokontroller (MCU) MIPS és többféle memória terület (16MBit data flash, 128kbytes program flash, 16 kbyte RAM, 4 kbyte EEPROM) többféle konfiguráció letárolására Gyors és megbízható, kiváló minőségű GPRS modul (Gemalto /Cinterion BG2-E) Két sávos GSM/GPRS modul: Cinterion BG2-E, board-2-board csatlakozóval - üzemmódok: 900/1800 MHz 6

7 GSM/GPRS antenna frekvencia tartomány: MHz / MHz, csatlakozás: 50 Ohm, SMA GPRS adatátvitel: (Cinterion BG2 modul): GPRS Multislot Class 8/10 letöltési sebesség: 85.6 kbps, feltöltési sebesség: 21.4 kbps 2db digitális bemenet (szenzorok részére) 1db digitális kimenet (relé/szabotázs részére) Bemeneti jelek (2 db - feszültség/kontaktus) átvitele Contact ID formátumban GSMen a távoli központ analóg telefon vevőjére Bemeneti jelváltozás jelzés átvitele (2 vonalon): riasztás, figyelmeztető SMS, hanghívás kezdeményezés, GPRS adat csomag Kimeneti vonal (1 db) távvezérlés Egyszerű LED jelzések (bemenet státusza (feszültség/kontaktus), relé kimenet státusz, riasztóközpont (kapcsolódás), GSM modem működés, GSM/GPRS kommunikáció állapota, eszköz státusza) Mobilszolgáltató-független SIM-kártya használat támogatása, működés külföldi szolgáltatói területeken is Szoftveres jellemzők: Külön erre a célra, ipari alkalmazási területekre kifejlesztett, megbízható és gyors működésű, speciális igényeket kiszolgáló, saját fejlesztésű, produkciós környezetben is bizonyított speciális rendszerszoftver (saját firmware) Speciális kommunikáció a biztonságtechnika, vagyonvédelem, és riasztás átjelzési standardoknak megfelelően Magas rendelkezésre állás és megbízhatóság, stabilitás, folyamatos online működés A kapcsolódó riasztó rendszer jelzéseinek, adatainak és időszakos életjeleinek továbbítása a távoli riasztóközpont (diszpécser központ) részére 7

8 Backup funkciók (backup IP cím hálózati kiesés/probléma esetén, másodlagos címek, backup fallback csatorna, gyors GPRS backup üzemmód váltás/visszaállás, GPRS kiesés esetén hang üzemmód (voice)) Üzenetküldés 2 csatornán (párhuzamos átvitel több IP címen Contact ID üzenetként) Könnyű használat (konfigurációs szoftver, könnyű bekötés) Változtatható életjel-küldés gyakorisága, és bemeneti késleltetési paraméterek Önálló jelzésküldés távfelügyeletre Életjelek küldése Állítható belső Contact ID kódok Adatátvitel TCP/IP Stack protokollon, titkosítással VPN hálózatok támogatása adatküldéskor (biztonságos APN zóna, a mobil szolgáltató által biztosított GPRS hálózaton) Hálózat-támogatási szolgáltatások, és protokollok elérése (TCP, UDP) Távfelügyeleti kommunikációs protokollok elérése (Biztonságtechnikai átjelzés (TCP, UDP), IP Receiver, WM-Alarm) Helyi vagy távoli online szoftverfrissítés (GPRS) és konfigurálás (GPRS vagy SMS) Soros portos csatlakozási lehetőség: RJ11 (konfigurálás) Hálózati kapcsolat hiba helyreállítási funkció (mobilhálózat megszakadása, vagy elérési probl. esetén újraépíti a kapcsolatot) Hálózati kapcsolat ellenőrzés (folyamatosan ellenőrzi a mobilhálózat rendelkezésre állását) Konfiguráció tárolása és konfig fájl feltöltése eszközre (PC eszköz), és konfigurációs fájl letöltése eszközről (eszköz PC) EasyTerm szoftverrel 8

9 2. Fejezet: Az eszköz felépítése 2.1 Belső felépítés nyomtatott áramkör (PCB) felépítése CSATLAKOZÓK 1 SIM-kártya tároló (push-push, insert) 2 SMA antenna csatlakozó (50 Ohm, anya) 3 PWR: Betáp kábel csatlakozó (12VDC) 4 IN1, IN2: 2x bemeneti kábel csatlakozó (szenzorok részére) 5 jumperek (JP1, JP2) a bemeneti vonalak üzemmód kiválasztásához (feszültség/kontaktus) 6 OUT: 1x kimeneti kábel csatlakozó (relé, szabotázs részére) 9

10 7 ALR: Alarm vonal (riasztóközpont csatlakoztatására) 8 PROG: RJ11 csatlakozó (konfiguráláshoz, program betöltéshez) 9 szerviz csatlakozó (support) 10 kommunikációs GPRS modem 2.2 Interfész csatlakozások Külső interfész csatlakozók: 1-12VDC betáp csatlakozó 2-2x bemenet (jumperrel kapcsolható üzemmód választás) 3-1x kimenet (relé) 4-1x TIP RING bemenet (riasztóközpont - analóg telefonvonal) 5 - Soros RJ11-RS232 port adatkábelhez (RJ11, program/konfig. csatl.) 6 - jumperek (JP1 IN1, JP2 IN2) bal 2 tüske: kontakt, jobb 2 tüske: feszültség 10

11 Bemenetek ismertetése Az eszköznek 2 db bemenete (IN1, IN2) van. Mindegyik külön-külön konfigurálható, hogy feszültségbemenetként, vagy kontaktusbemenetként működjön. Ezt a beállítást a sorkapcsok mögött található jumperekkel 9. jelölés a képen - (JP1 IN1, JP2 IN2) lehet megtenni (jumper jelentése: bemenetenként 3 tüske, bal állásban 1-2 tüske: kontakt, jobb 2-3 tüske: feszültség bemenet). Amennyiben az előzőképen látható állásba van konfigurálva, akkor az 1. bemenet (IN1 jumpere: JP1) bemenet kontaktus bemenetként, a 2. bemenet (IN2 jumpere: JP2) feszültség bemenetként viselkedik. Feszültségbemenet funkcióban 2-32V egyenfeszültséggel aktiválhatók a bemenetek, ellenkező esetben inaktívak. Ezek állását és működésének módját (kontaktus- vagy feszültségbemenet) az eszköz szoftverében is be lehet állítani. 9 Jumper állások Kimenetek ismertetése Az eszköz 1db relé kimenettel rendelkezik (OUT). Ezekkel 2A - 120VAC vagy 2A - 24VDC feszültség kapcsolható. 11

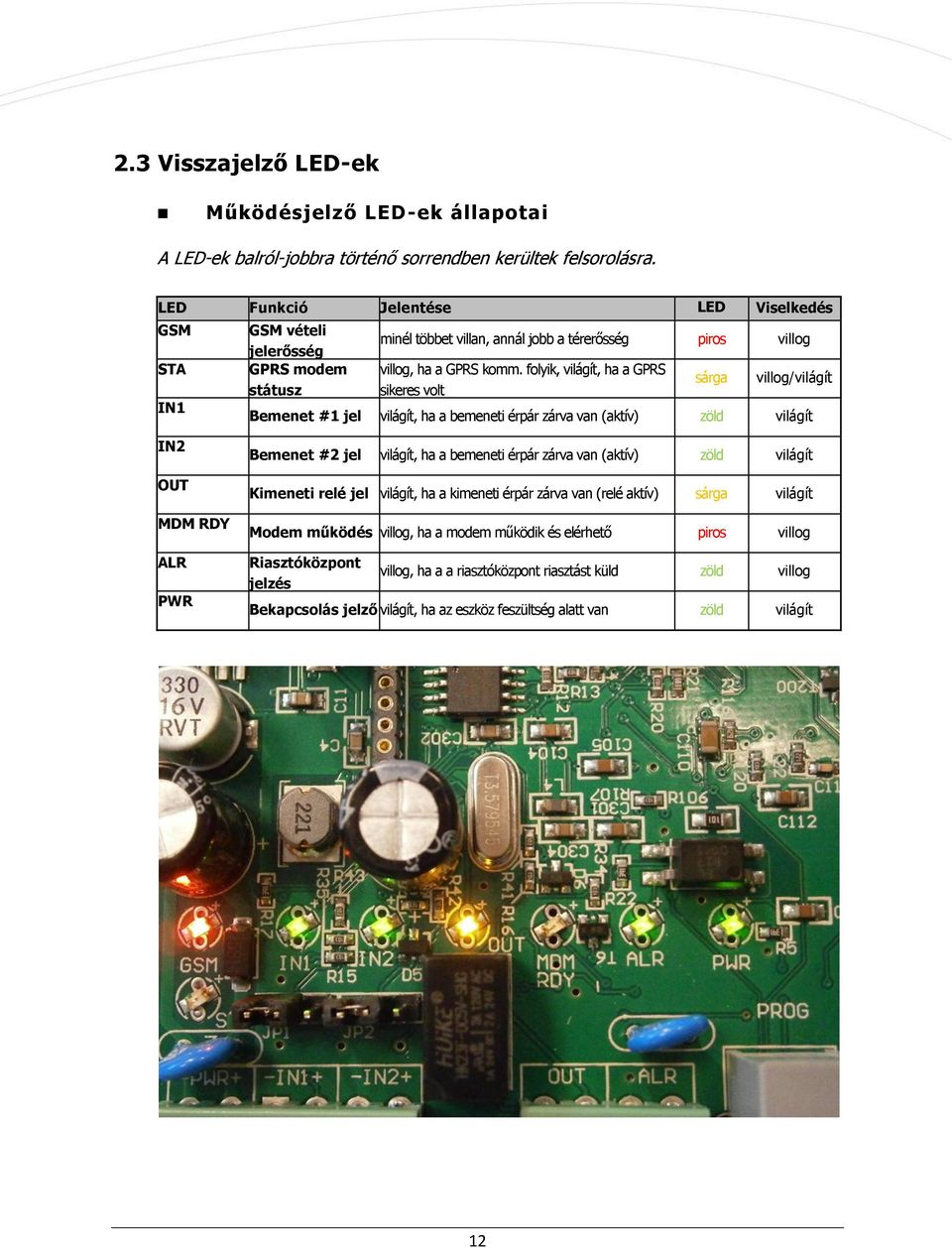

12 2.3 Visszajelző LED-ek Működésjelző LED-ek állapotai A LED-ek balról-jobbra történő sorrendben kerültek felsorolásra. LED Funkció Jelentése LED Viselkedés GSM GSM vételi státusza minél többet villan, annál jobb a térerősség piros villog jelerősség STA GPRS modem villog, ha a GPRS komm. folyik, világít, ha a GPRS sárga villog/világít státusz sikeres volt IN1 Bemenet #1 jel világít, ha a bemeneti érpár zárva van (aktív) zöld világít IN2 OUT MDM RDY ALR PWR Bemenet #2 jel világít, ha a bemeneti érpár zárva van (aktív) zöld világít Kimeneti relé jel világít, ha a kimeneti érpár zárva van (relé aktív) sárga világít Modem működés villog, ha a modem működik és elérhető piros villog Riasztóközpont jelzés villog, ha a a riasztóközpont riasztást küld zöld villog Bekapcsolás jelző világít, ha az eszköz feszültség alatt van zöld világít 12

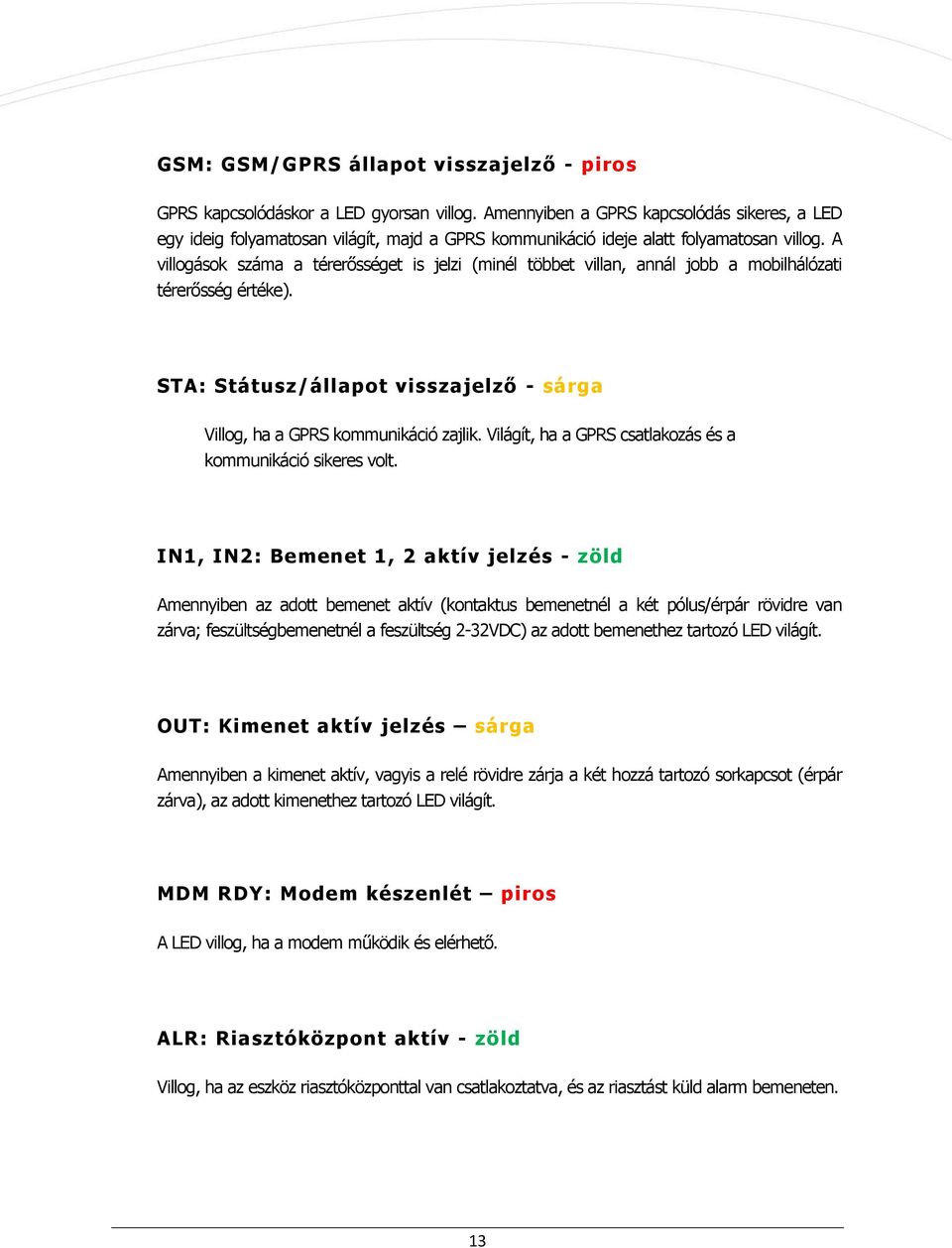

13 GSM: GSM/GPRS állapot visszajelző - piros GPRS kapcsolódáskor a LED gyorsan villog. Amennyiben a GPRS kapcsolódás sikeres, a LED egy ideig folyamatosan világít, majd a GPRS kommunikáció ideje alatt folyamatosan villog. A villogások száma a térerősséget is jelzi (minél többet villan, annál jobb a mobilhálózati térerősség értéke). STA: Státusz/állapot visszajelző - sárga Villog, ha a GPRS kommunikáció zajlik. Világít, ha a GPRS csatlakozás és a kommunikáció sikeres volt. IN1, IN2: Bemenet 1, 2 aktív jelzés - zöld Amennyiben az adott bemenet aktív (kontaktus bemenetnél a két pólus/érpár rövidre van zárva; feszültségbemenetnél a feszültség 2-32VDC) az adott bemenethez tartozó LED világít. OUT: Kimenet aktív jelzés sárga Amennyiben a kimenet aktív, vagyis a relé rövidre zárja a két hozzá tartozó sorkapcsot (érpár zárva), az adott kimenethez tartozó LED világít. MDM RDY: Modem készenlét piros A LED villog, ha a modem működik és elérhető. ALR: Riasztóközpont aktív - zöld Villog, ha az eszköz riasztóközponttal van csatlakoztatva, és az riasztást küld alarm bemeneten. 13

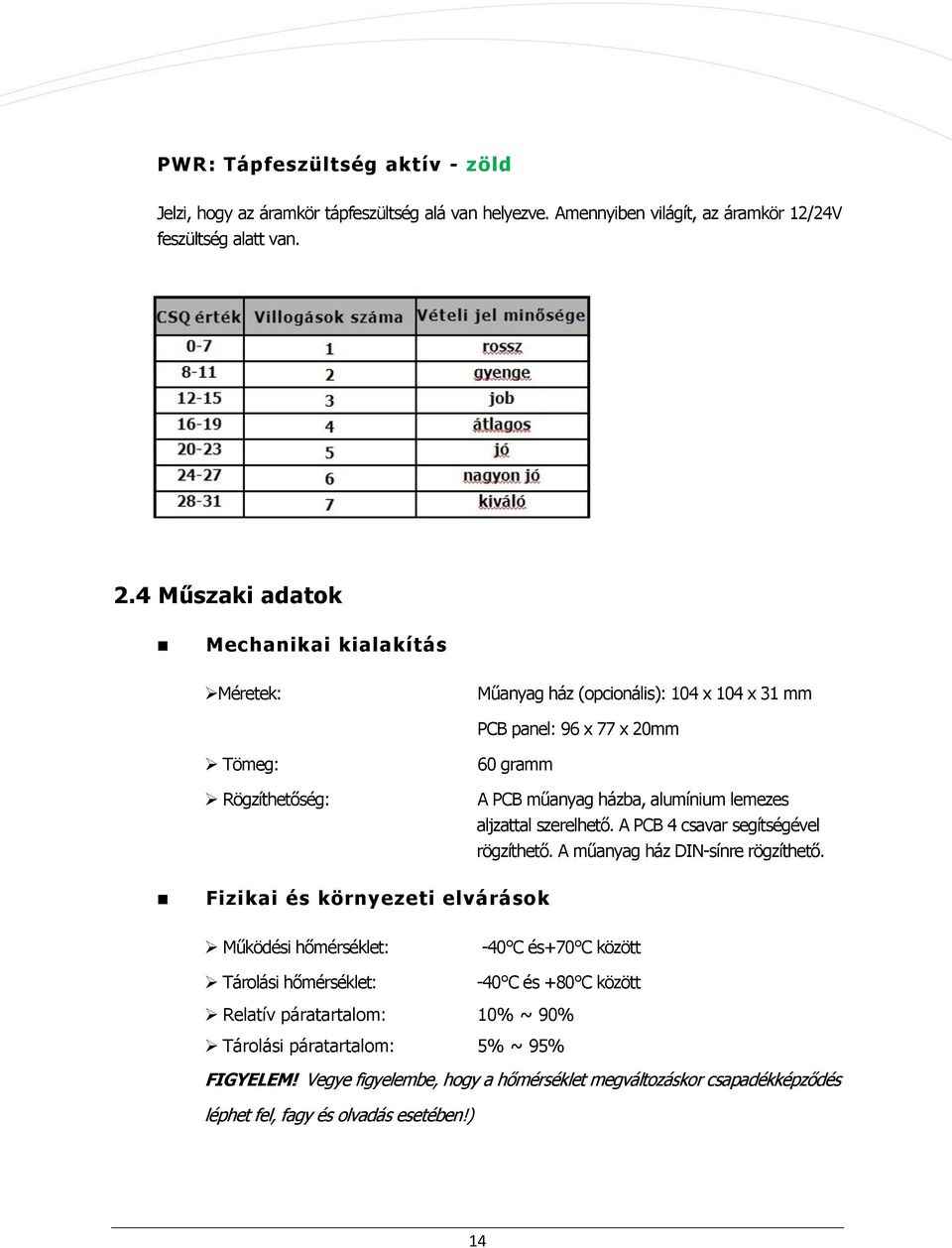

14 PWR: Tápfeszültség aktív - zöld Jelzi, hogy az áramkör tápfeszültség alá van helyezve. Amennyiben világít, az áramkör 12/24V feszültség alatt van. 2.4 Műszaki adatok Mechanikai kialakítás Méretek: Műanyag ház (opcionális): 104 x 104 x 31 mm PCB panel: 96 x 77 x 20mm Tömeg: Rögzíthetőség: 60 gramm A PCB műanyag házba, alumínium lemezes aljzattal szerelhető. A PCB 4 csavar segítségével rögzíthető. A műanyag ház DIN-sínre rögzíthető. Fizikai és környezeti elvárások Működési hőmérséklet: Tárolási hőmérséklet: -40 C és+70 C között -40 C és +80 C között Relatív páratartalom: 10% ~ 90% Tárolási páratartalom: 5% ~ 95% FIGYELEM! Vegye figyelembe, hogy a hőmérséklet megváltozáskor csapadékképződés léphet fel, fagy és olvadás esetében!) 14

15 Minősítések A termék el van látva a CE jelzéssel az európai előírásoknak megfelelően. A termék megfelel az R&TTE 99/5/CE szabályzatban előírt direktíváknak, és a következő nemzetközi szabványoknak: Rádiós RF spektrum: ETSI EN V9.0.2, ETSI EN v3.2.1 EMC: ETSI EN V1.4., ETSI EN : , ETSI EN v1.3.1, ETSI EN :2010, ETSI EN 55022:2006+A1:2007, ETSI EN 55024:2003, ETSI EN , ETSI EN Mobil eszközkre vonatkozó megfelelőség: 3GPP TS V4.3.0, ETSI EN és FC part & direktívák IEEE Standard (Zigbee): ETSI IEC 60870, Biztonságtechnikai megfelelőség: ETSI EN 50131, ETSI EN 50164, ETSI EN , ETSI EN Riasztás átjelzésre vonatkozó megfelelőség: ETSI EN /2/3/4:2006 Átjelző és távfelügyeleti rendszerekre és megoldásokra vonatkozó megfelelőség: ETSI EN Behatolás védelmi rendszerekre vonatkozó megfelelőség: ETSI EN Riasztóközpontokra vonatkozó megfelelőség: EN :2005+A1:2008 Környezet & egészség: ETSI EN :2006+A1:2010, ETSI EN 50371:2002 Környezeti tesztelés: IEC Az áthúzott, kerekes szemétgyűjtő-tartály azt jelenti, hogy az Európai Unión belül a készüléket élettartama végén szelektív gyűjtőhelyre kell juttatni. Ez nem csak a készülékre, hanem az említett ábrával jelzett összes tartozékra vonatkozik. A terméktől ne háztartási hulladékként szabaduljunk meg. Áram felvételi adatok tápegység Tápellátási igény: 8-24 VDC / 800mAh, 230V/12V fesz. tápellátás adapterrel Fogyasztás: készenléti átlagos maximum 130m@12V 15

16 Tápellátás - kimeneti: 12-24V szekunder kimeneti feszültség, 800mA terhelhetőséggel Az eszköz működéséhez 12-24V egyenfeszültség szükséges. Az áramforrásnak legalább 800mA-t kell leadnia az eszköz megfelelő működéshez. Bemenetek/kimenetek feszültségértékei Bemeneti magas jelszint: 2-32V Bemeneti alacsony jelszint: 0-1V Áramerősség aktív állapotban (bemenet): Kapcsolható feszültség (relé): 0.3-1mA 2A / 120VAC; 2A / 24 VDC Érintésvédelmi besorolás Magyarországon az MSZ HD :2007 szabvány nemzetközi forrásszabványában, az IEC :2005 előírásai szerinti besorolás: III. érintésvédelmi osztály (törpefeszültség) Aktív érintésvédelmi módok: - Passzív érintésvédelmi módok: érintésvédelmi törpefeszültség alkalmazása, korlátozott zárlati teljesítményű áramkör alkalmazása, trafó el van szigetelve a NyÁK-tól, kettős szigetelés az adapterben, zavar szűrésre alumínium ház alkalmazása, kettős szigetelés az adapterben Érintésvédelmi mód megfelelősége: védőföldelés nélküli Védettség szerinti IP-fokozat: ház nélkül (NyÁK szabadon): IP21 házzal: műanyag ház IP51 Antenna működési értékek Ajánlott antenna típus: Antenna frekv. tartományi szabv.: pálca antenna (0dB) 850/900, 1800/1900 MHz 16

17 Impedancia: Csatlakozás: 50 Ω SMA, horizontális 2.5 Működési feltételek Általános szükségletek 12-24V-os tápegység, 230V-ra kötve, vagy a riasztóközpont 12V/24V-os kimenete Mobilszolgáltató által publikus GPRS adatcsomag szolgáltatással ellátott, aktivált SIM-kártya (továbbá, igény esetén privát APN szolgáltatás aktiválásával) Az egyes szolgáltatóknál az APN szolgáltatás díjazása, valamint a mért egységnyi adatforgalom szerinti díjazásban (tarifa) eltérések lehetnek kérjük, érdeklődjön ennek feltételeiről az adott szolgáltatónál). Az SIM-kártya és aktivált adatcsomag rendelkezésre állását alapértelmezés szerint a WM Rendszerház Kft. biztosítja. Mobil hálózati kapcsolat (GSM/GPRS) és térerő Konfigurálási szükségletek RS232 soros-rj11 adat kábel, az eszköz számítógéphez való csatlakoztatására 17

18 Opcionálisan: laptop USB port átalakításhoz, USB RS232 átalakító kábel, az eszköz számítógéphez való csatlakoztatására PC/Notebook, soros port (DSUB-9) vagy USB port képességekkel, Microsoft Windows XP/Vista/Win7 operációs rendszerrel és.net 4.0 keretrendszerrel telepítve, amely alkalmas az Easy Term alkalmazás futtatására Easy Term konfiguráló alkalmazás (letöltés a weboldalról: ) M2M Easy 2 Security Communicator firmware (rendszer szoftver - telepítve) M2M Easy 2 Security Communicator konfigurációs állomány (.cfg állomány (Easy Term csomag tartalma letöltés a weboldalról) Biztonsági előírások Az eszközt a Felhasználói útmutató leírása szerint kell üzembe helyezni. Az eszköz dobozát csak megfelelő képesítéssel rendelkező szakember nyithatja ki és módosíthatja annak beállítását, összeállítását (pl. NyÁK), vagy javíthatja azt. Az érintésvédelem csak rendeltetésszerű használat esetén hatásos. Bármely, a programfrissítési folyamat alatt bekövetkező hiba a készülék meghibásodásához vezethet. Ebben az esetben forduljon support vonalunkhoz. 2.6 A csomag tartalma M2M Easy 2 Security Communicator - feliratozott papírdoboz csomagolásban 18

19 Csatlakozó sorkapocs ellendarabok (2 db 6 póluús és 4 pólusú) bekötéshez papírdobozban Távtartó műanyag fülek (4 db), a PCB rögzítéséhez papírdobozban Dokumentáció Garancia jegy, matrica GSM/GPRS antenna - külön csomagolásban 2.7 Külön megvásárolható kiegészítők Műanyag ház, transzparens, zárt, DIN-sínre csatolható Amennyiben a NyÁK felhasználása nem szabadon állóan, vagy zárható riasztóközpont dobozba fém dobozba kerül elhelyezésre, szükséges lehet annak por és csapadékvédelme. Ilyen esetben ajánlott az érintésvédelmi szempontból is megfelelő, IP51-es minősítésű Easy 2 műanyag ház alkalmazása. A ház DIN-sínre rögzíthető. Különböző nyereségű GSM/GPRS antennák Az alkalmazható GSM/GPRS antennákkal kapcsolatosan, kérjük, kérje kollégáink tanácsát. Tápegység Az eszköz 230V-ról történő működtetéséhez szükséges lehet egy 12V-ra átalakító tápegység ( mA) alkalmazása. 19

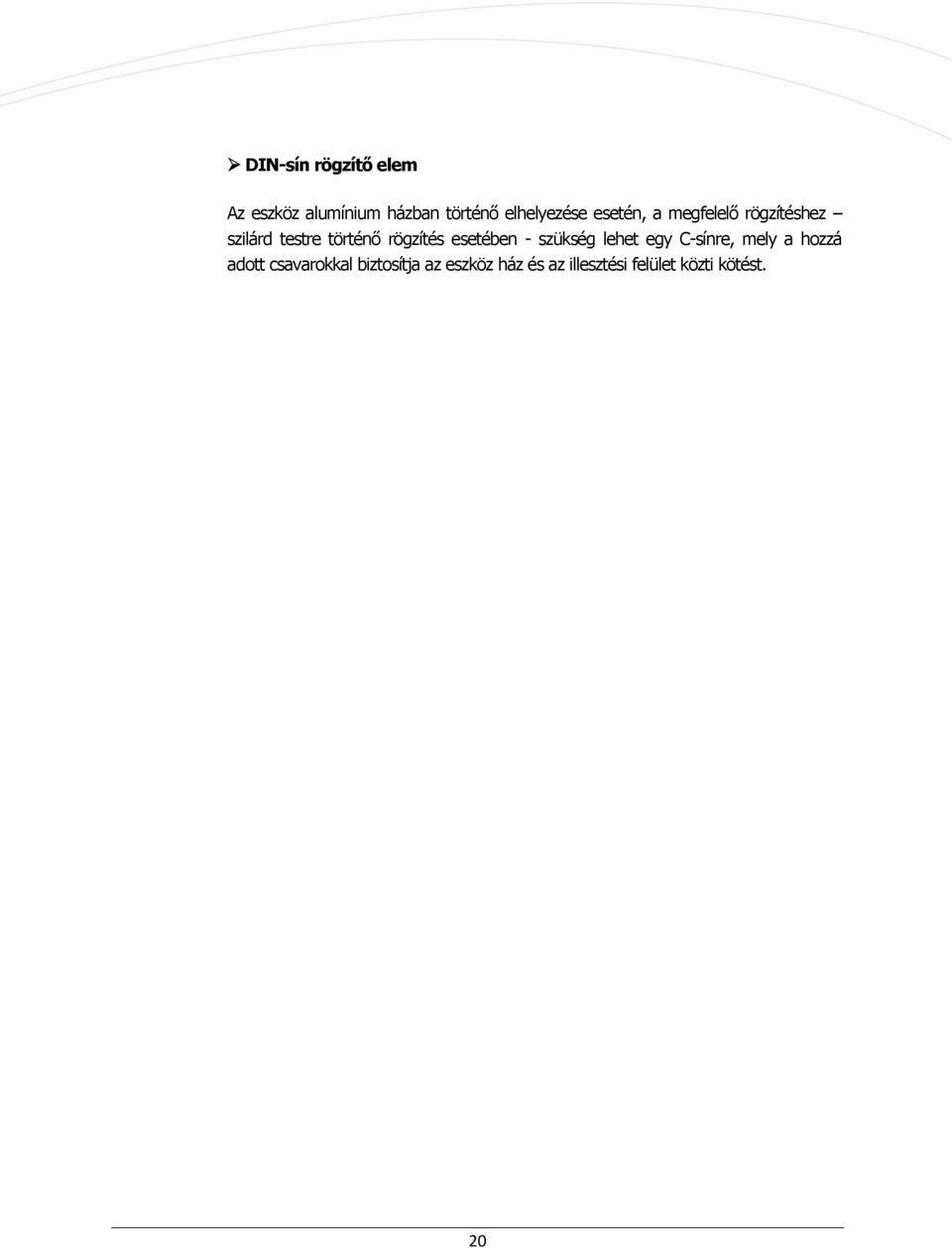

20 DIN-sín rögzítő elem Az eszköz alumínium házban történő elhelyezése esetén, a megfelelő rögzítéshez szilárd testre történő rögzítés esetében - szükség lehet egy C-sínre, mely a hozzá adott csavarokkal biztosítja az eszköz ház és az illesztési felület közti kötést. 20

21 3. Support elérhetőség Ha kérdése merülne fel a használattal kapcsolatosan, forduljon hozzánk az alábbi elérhetőségen: support@m2mserver.com Telefon: +36 (20) Support segítség Az eszköz beazonosításához használja a PCB-n található matricát, mely a support részére fontos információkat hordoz. Figyelem! A matrica elvesztése a garancia elvesztését jelenti. 3.2 Terméktámogatás A termékhez megjelent dokumentációk és szoftverek az alábbi linkről elérhetőek: 21

22 A termékhez megjelent dokumentációk és szoftverek az alábbi linkről elérhetőek: Online terméktámogatás itt kérhető: 22

23 4. Jogi nyilatkozat WM Rendszerház Kft. A dokumentációban közölt tartalmak (minden információ, kép, teszt, leírás, ismertető, logó) szerzői jogvédelem alatt állnak. Másolása, felhasználása, sokszorosítása, nyilvánosságra hozatala csak a WM Rendszerház Kft. hozzájárulásával és a forrás feltüntetésével lehetséges. A használati útmutatóban található képek csak illusztrációk. A WM Rendszerház Kft. nem vállal felelősséget a használati útmutatóban szereplő információkban előforduló hibákért. A közölt adatok értesítés nélkül megváltozhatnak. A használati útmutatóban az információk tájékoztató jellegűek. Bővebb információkért lépjen kapcsolatba kollegáinkkal. Figyelmeztetés Bármely, a programfrissítési folyamat alatt bekövetkező hiba a készülék meghibásodásához vezethet. Ebben az esetben forduljon viszonteladónkhoz. 23
