1 Általános ismertetés KIVITELI TŰZVÉELMI Iktsz.: MZs 18/2014. M Ű S Z A K I T E R V O K U M E N T Á C I Ó Besenyszög, Jászladányi út hrsz.:503/3 alatti szúrópont kialakításához A BES-ÁSZ Kft (5071 Besenyszög, ózsa György út 4.), a Besenyszög, Jászladányi út hrsz.:503/3 ingatlanon, szúrópont épület építését tervezi. Az épületben egyidőben max. 4 fő munkavállaló tartózkodik. Az épület megjelenését tekintve hagyományos jellegű, nyeregtetős, oromfalas, hosszanti elrendezésű, fedett előtérre nyíló bejárati ajtókkal (hasonlóan a tornácos parasztházak felépítéséhez). A külső főfalak: 38 cm vastag Porotherm N+F falazótéglából, rywit rendszerű homlokzati hőszigeteléssel, 2,5 cm-es külső vakolattal készülnek, a válaszfalak 10 cm vastag kerámia válaszfaltéglából készülnek, a padló burkolatok: csúszásmentes kerámia lap burkolatok, a fedett tornácon fagyálló, csúszásmentes kerámia kerül kialakításra. A belső falakon 180 cm-ig ragasztott kerámia burkolat, fölötte diszperziós festés készül. A födém rétegrendbe 20 cm vastag kőzetgyapot, a külső falakra drywit rendszerű homlokzati hőszigetelés, a földszinti padló alá 5 cm lépésálló Nikecell hőszigetelés kerül. Az épület nyeregtetős, a tornác félnyeregtető szerkezettel készül 10/15-ös szarufákkal, 12/12-es szelemennel, égetett agyagcserép fedéssel. Az épületben a gáz üzemű kombi kazán típus specifikus légcserélője kerül elhelyezésre. Az új szúrópont alapterülete a mértékadó tűzszakasz: 150,12 m 2, Rendeltetése: IPARI ÉPÜLET Az épület a település belterületén helyezkedik el, megközelítése a tűzoltó gépjárművek számára szilárd burkolatú közforgalmú úton biztosított, elsődleges működési körzet szerint a Szolnoki HTP-hez tartozik, a vonulási távolság kb. 20 km. Osztályba sorolás: Az épület tűzveszélyességi osztálya a 28/2011. (IX.06.) BM számú rendelettel hatályba léptetett Országos Tűzvédelmi Szabályzat (továbbiakban OTSZ ) XXXII. fejezet 562. alapján, illetve az építőanyagok megkívánt tűzvédelmi osztályba sorolása és tűzállósági fokozat alapján mérsékelten tűzveszélyes tűzveszélyességi osztályú. Hsz. Helyiség neve Helyiségek alapterülete m 2 -ben A B C E 1. Szennyes övezeti vágó 26,35 2. Tiszta övezeti vágó 20,50 3. Húshűtő 9,52 4. araboló 9,24 5. Közlekedő 13,74 Besenyszög, Jászladányi út, hrsz.: 503/3 1

2 6. Tiszta láda tároló 5,17 7. Mosogató 5,94 8. Szennyes láda tároló 4,07 9. Árukiadó 5, Vizsgáló helyiség 3, Öltöző 6, Előtér 2, WC 1, Zuhanyzó 1, Bélürítő helyiség 3, Hulladéktároló 2, Fedett előtér 29,34 ÖSSZES 150,12 m 2 ALAPTERÜLET 100 % Tűzállósági fokozat: 83,38 66,74 55,54 44,46 Az épület, tűzszakasz tűzállósági fokozata a 28/2011.(IX.06.) BM rendelettel kihirdetett OTSZ XXV fejezet c) bek alapján: IV. tűzállósági fokozat Tűzszakasz alapterületek: Az épület megengedett alapterülete a 28/2011.(IX.06.) BM rendelettel kihirdetett OTSZ XXV. fejezet melléklet 11. táblázat alapján Megengedett legnagyobb alapterület Tényleges alapterület. IV MJ/m 2 között 500 m 2 150,12 m 2 (30%) Tűzterhelés: Meghatározása az OTSZ 5. számú rész XXIX. fejezet alapján: A fejezethez a 7. táblázat 26., illetve 8. táblázat 50. pontja - Hús-és hentesárú- besorolás alapján a normatív tűzterhelés 40, illetve 1000 MJ/m 2. Összességében a tűzterhelési érték ettől az értéktől eltér, ezért a számított érték lett a tervezés során figyelembe véve. Tájékoztató adatok az AGROBER-ÉGTI (1987) és más kutatóintézetek mérései alapján: Anyag megnevezése Gyulladási Tűzveszélyességi Égéshő hőmérséklet o C osztály "jelzése" MJ/kg csont 400 "" 8,23 fagyasztott tömbhús 420 "" nem mérhető hús csont nélkül 385 "" nem mérhető vegyes állati fehérje 365 "" alacsony nyomású műanyag rekeszanyag 372 "" 46,50 vegyes állati fehérje ,95 kolbász (szalámi) ,81 Besenyszög, Jászladányi út, hrsz.: 503/3 2

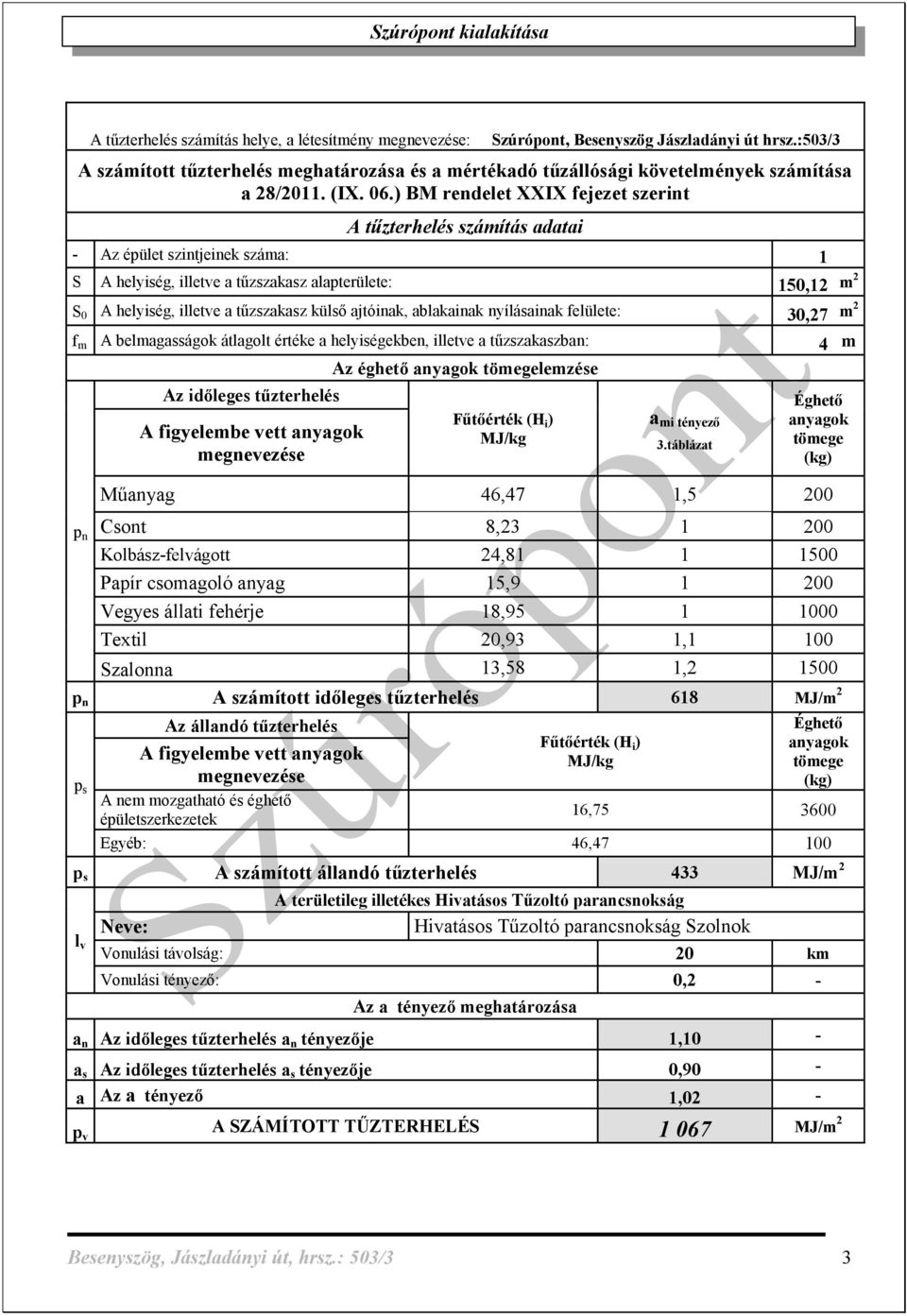

3 A tűzterhelés számítás helye, a létesítmény megnevezése: Szúrópont, Besenyszög Jászladányi út hrsz.:503/3 A számított tűzterhelés meghatározása és a mértékadó tűzállósági követelmények számítása a 28/2011. (IX. 06.) BM rendelet XXIX fejezet szerint A tűzterhelés számítás adatai - Az épület szintjeinek száma: 1 S A helyiség, illetve a tűzszakasz alapterülete: 150,12 m 2 S 0 A helyiség, illetve a tűzszakasz külső ajtóinak, ablakainak nyílásainak felülete: f m A belmagasságok átlagolt értéke a helyiségekben, illetve a tűzszakaszban: p n Az időleges tűzterhelés A figyelembe vett anyagok megnevezése Az éghető anyagok tömegelemzése Fűtőérték (H i ) MJ/kg a mi tényező 3.táblázat 30,27 m2 4 m Éghető anyagok tömege (kg) Műanyag 46,47 1,5 200 Csont 8, Kolbász-felvágott 24, Papír csomagoló anyag 15, Vegyes állati fehérje 18, Textil 20,93 1,1 100 Szalonna 13,58 1, p n A számított időleges tűzterhelés 618 MJ/m 2 p s Az állandó tűzterhelés Éghető Fűtőérték (H i ) anyagok A figyelembe vett anyagok MJ/kg tömege megnevezése (kg) A nem mozgatható és éghető épületszerkezetek 16, Egyéb: 46, p s A számított állandó tűzterhelés 433 MJ/m 2 l v Neve: A területileg illetékes Hivatásos Tűzoltó parancsnokság Hivatásos Tűzoltó parancsnokság Szolnok Vonulási távolság: 20 km Vonulási tényező: 0,2 - Az a tényező meghatározása a n Az időleges tűzterhelés a n tényezője 1,10 - a s Az időleges tűzterhelés a s tényezője 0,90 - a Az a tényező 1,02 - p v A SZÁMÍTOTT TŰZTERHELÉS MJ/m 2 Besenyszög, Jászladányi út, hrsz.: 503/3 3

4 Tehe rhord ó falak, pillér ek Tűzállósági fokozat Megfelelőség Szúrópont kialakítása Tűztávolság, környezet A szúrópont épülete szabadon álló, a legközelebbi, szembenlévő telken található lakóépülethez a 36/2002. (III. 7.) Korm. rendelettel módosított 253/1997. (XII. 20.) Korm. rendelet (OTÉK), 253/1997. (XII. 20.) Korm. rendelet (OTÉK), valamint a Helyi Építési Szabályzata továbbá az OTSz előírásait figyelembe véve 8-25 m távolsággal csatlakozik. Jelen esetben a szemben lévő lakóépülettől való távolság 40 m, mely tűztávolság számítás nélkül is megfelelő. Megközelítés Az épületet aszfaltozott közlekedési úton, valamint a telephely belső beton útján - gépjárművel megközelíthető, mely megfelel 28/2012.(IX.06) BM rendelettel hatályba léptetett OTSZ követelményének. Épületszerkezet Az építmény jellemző épületszerkezeti elemei: teherhordó pillér: 30/30 vb. pillér külső teherhordó fal: 38 cm-es és 20 cm Porotherm N+F tégla falazat falburkolatok (menekülési úton): 1,5 cm vakolat, csempe mennyezetburkolat (menekülési úton): 1,5 cm vakolat padlóburkolat (menekülési úton): kerámia, tetőfödém tartószerk: 20/20 fa oszlop padlásfödém: 20 cm vb. födém+ 20 cm kőzetgyapot fedélszerkezet: 12/12 talpszelemen+10/15 cm fa szarufa nyílásáthidalók: vb. áthidalók válaszfal: 10 cm Porotherm N+F válaszfal tégla, 15 cm vb. fal, 8-10 cm PUR szendvicspanel falburkolatok: vakolat, csempe, acél padlóburkolat: kerámia Az épület épületszerkezetének éghetőségi és tűzállósági határérték követelményei a 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ XXV fejezet (3) bek. 16. melléklet 4. táblázat alapján. IV. tűzállósági fokozatú tűzszakasz esetén Követelmény Tényleges Az épület szintszáma Szerkez et csoport Szerkezet megnevezése Teherhordó pillérek: 30/30 vb. pillér R 15 N=1 R 180 I. Besenyszög, Jászladányi út, hrsz.: 503/3 4

5 Menekülési útvonalak (nem tűzgátló) szerkezetei Tűzgátló szerkezetek Szúrópont kialakítása Külső teherhordó falak: 38 cm-es Porotherm N+F tégla falazat 20 cm Porotherm N+F tégla falazat Belső teherhordó falak: RE 15 Teherhordó tűzgátló falak: Tűzfal készítendő Nem teherhordó tűzgátló falak: Tűzfal készítendő Teherhordó tűzfalak: REI-M 120 Nem teherhordó tűzfalak: EI 120 Tűzgátló födémek: Nem létesíthető Tűzgátló nyílászárók tűzgátló falban valamint tűzszakasz határon a tűzfalban: EI 60 Tűzgátló nyílászárók épülethatáron lévő A2 tűzfalban: EI 90 Tűzgátló csappantyúk tűzszakasz határon: Tűzgátló tömítések, kiegészítők tűzszakasz határon: Nem teherhordó lépcsőház falak: Középfolyosók, zárt oldalfolyosók határoló C falszerkezetei: EI cm PUR szendvicspanel Lépcsők és lépcsőpihenők tartószerkezetei és járófelületének alátámasztó szerkezetei: Falburkolatok: C-s1,d0 1,5 cm vakolat, csempe burkolat, acél lemez Álmennyezetek és mennyezetburkolatok: 1,5 cm vakolat C-s1, d0 8 cm PUR szendvicspanel Padlóburkolatok: kerámia C fl -s2 Álpadlók szerkezetei: (padlóburkolat nélkül). Határoló szerkezeten lévő hő- és hangszigetelés, burkolat nélkül:. REI-M 240 REI-M 180 I. - E 60 EI 60 - C EI 15 - IV. - - C REI 30 A2-s1,d0 A2-s1,d0 C-s1,d0 I. I. III. I. C-s2,d0 - Besenyszög, Jászladányi út, hrsz.: 503/3 5

6 Szakipari szerkezetek Vízszintes teherhordó szerkezetek Szúrópont kialakítása Határoló szerkezeten lévő hő- és hangszigetelés, burkolattal:. Pinceszintek közötti és pince fölötti födémek: Emeletközi födémek és tetőfödémek tartószerkezetei (60kg/m 2 tömeg felett) 20/20 fa oszlop Teherhordó gerendák, nyílásáthidalók, tetőfödémek rúdszerű tartószerkezetei és merevítő szerkezetei: vb áthidaló Tetőfödémek térelhatároló szerkezetei (60kg/m 2 felülettömegig) Padlásfödémek: 20 cm vb. födém+ 20 cm kőzetgyapot Fedélszerkezet: 12/12 talpszelemen+10/15 cm fa szarufa Vázkitöltő falak: (külső homlokzati fal) Válaszfalak: 10 cm Porotherm N+F válaszfal tégla, 15 cm vb. fal, 8-10 cm PUR szendvicspanel Gépészeti aknák falszerkezete: Falburkolatok: 1,5 cm vakolat csempeburkolat, acél lemez Álmennyezetek és mennyezetburkolat: 1,5 cm vakolat 8 cm PUR szendvicspanel Padlóburkolatok: kerámia Álpadlók: (padlóburkolat nélkül). Határoló szerkezeten lévő hő- és hangszigetelés burkolattal vagy burkolat nélkül: 5 cm EPS hőszigetelés rywit rendszerű homlokzat Felülvilágítók: Gépészeti aknák nyílászárói:. C-s2,d0 B REI 30 R 15 R 60 IV. I. REI 60 I. II. - EI 15 C EI 15 -s2,d1 -s2, d0 E fl EI 60 0 C EI 15 I. I. III. A2-s1,d0 A2-s1,d0 C-s1,d0 I. I. II. I. E B-s1,d0 - -d0 C E 15 Besenyszög, Jászladányi út, hrsz.: 503/3 6

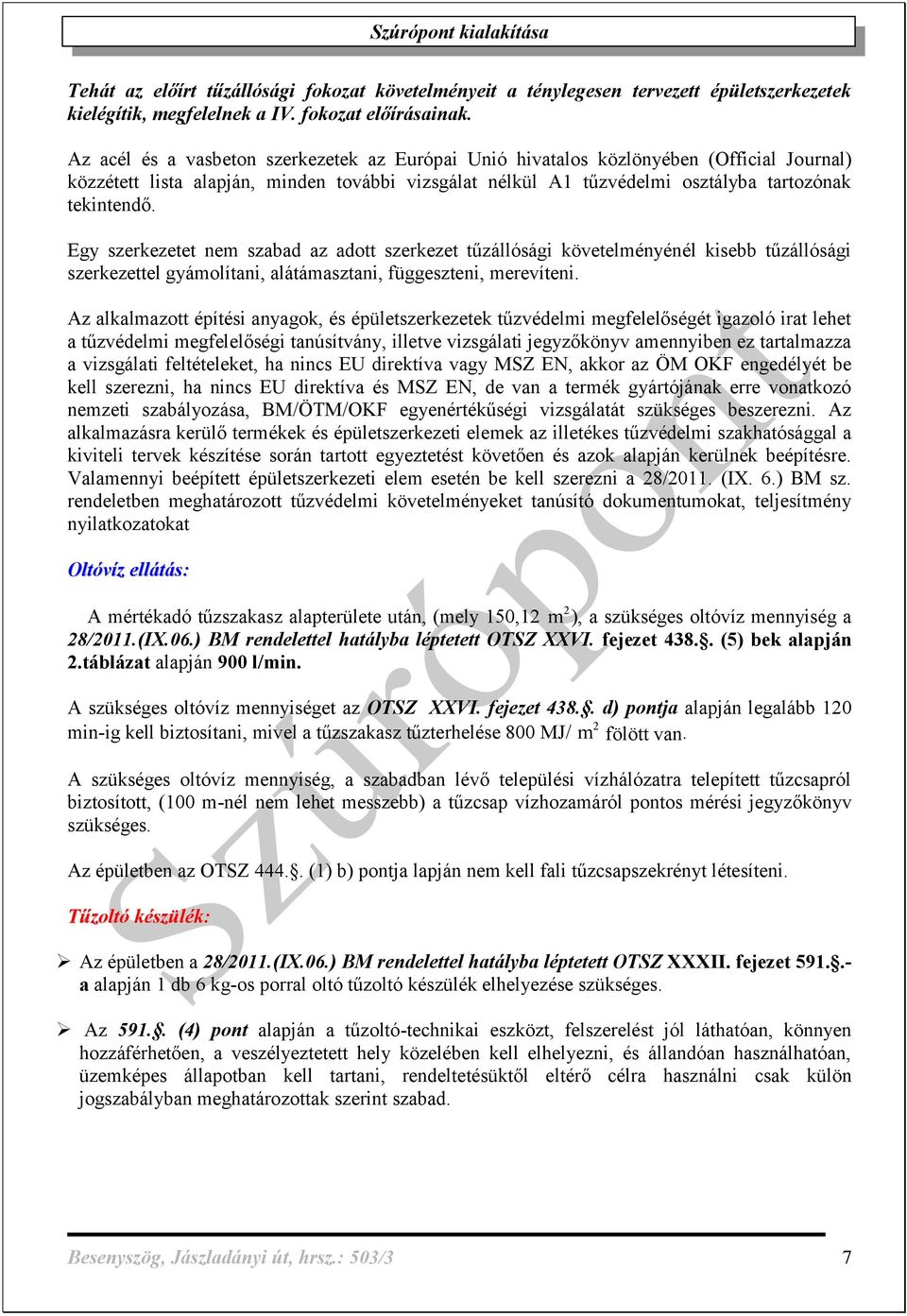

7 Tehát az előírt tűzállósági fokozat követelményeit a ténylegesen tervezett épületszerkezetek kielégítik, megfelelnek a IV. fokozat előírásainak. Az acél és a vasbeton szerkezetek az Európai Unió hivatalos közlönyében (Official Journal) közzétett lista alapján, minden további vizsgálat nélkül tűzvédelmi osztályba tartozónak tekintendő. Egy szerkezetet nem szabad az adott szerkezet tűzállósági követelményénél kisebb tűzállósági szerkezettel gyámolítani, alátámasztani, függeszteni, merevíteni. Az alkalmazott építési anyagok, és épületszerkezetek tűzvédelmi megfelelőségét igazoló irat lehet a tűzvédelmi megfelelőségi tanúsítvány, illetve vizsgálati jegyzőkönyv amennyiben ez tartalmazza a vizsgálati feltételeket, ha nincs EU direktíva vagy MSZ EN, akkor az ÖM OKF engedélyét be kell szerezni, ha nincs EU direktíva és MSZ EN, de van a termék gyártójának erre vonatkozó nemzeti szabályozása, BM/ÖTM/OKF egyenértékűségi vizsgálatát szükséges beszerezni. Az alkalmazásra kerülő termékek és épületszerkezeti elemek az illetékes tűzvédelmi szakhatósággal a kiviteli tervek készítése során tartott egyeztetést követően és azok alapján kerülnek beépítésre. Valamennyi beépített épületszerkezeti elem esetén be kell szerezni a 28/2011. (IX. 6.) BM sz. rendeletben meghatározott tűzvédelmi követelményeket tanúsító dokumentumokat, teljesítmény nyilatkozatokat Oltóvíz ellátás: A mértékadó tűzszakasz alapterülete után, (mely 150,12 m 2 ), a szükséges oltóvíz mennyiség a 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ XXVI. fejezet (5) bek alapján 2.táblázat alapján 900 l/min. A szükséges oltóvíz mennyiséget az OTSZ XXVI. fejezet d) pontja alapján legalább 120 min-ig kell biztosítani, mivel a tűzszakasz tűzterhelése 800 MJ/ m 2 fölött van. A szükséges oltóvíz mennyiség, a szabadban lévő települési vízhálózatra telepített tűzcsapról biztosított, (100 m-nél nem lehet messzebb) a tűzcsap vízhozamáról pontos mérési jegyzőkönyv szükséges. Az épületben az OTSZ (1) b) pontja lapján nem kell fali tűzcsapszekrényt létesíteni. Tűzoltó készülék: Az épületben a 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ XXXII. fejezet a alapján 1 db 6 kg-os porral oltó tűzoltó készülék elhelyezése szükséges. Az (4) pont alapján a tűzoltó-technikai eszközt, felszerelést jól láthatóan, könnyen hozzáférhetően, a veszélyeztetett hely közelében kell elhelyezni, és állandóan használhatóan, üzemképes állapotban kell tartani, rendeltetésüktől eltérő célra használni csak külön jogszabályban meghatározottak szerint szabad. Besenyszög, Jászladányi út, hrsz.: 503/3 7

8 Kiürítés: 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ XXVIII. fejezet alapján Az épület úgy lett kialakítva, hogy tűz esetén a benntartózkodók megengedett időtartamon belül a veszélyeztetett területről eltávozhassanak, illetőleg az építmény elhagyásával a szabadba jussanak. A 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ XXVIII fejezet alapján A kiürítésnél számítás a legkedvezőtlenebb hely (középen lévő húshűtő) kiválasztása után Az épület a kiürítés első szakaszának ideje alatt kiüríthető Kiürítés megengedett időtartama: első szakasz 1,0 min Haladási sebességek: vízszintes haladás esetén 30 m/min Az épület közepén lévő húshűtőben tartózkodók tűz eseténi menekülési lehetőségei az épületből a közlekedőn és árukiadón lévő ajtón át közvetlenül a szabadba történhet Első szakasz Kiürítés időtartama az útszakasz hossza alapján t 1a s v i1 i 12m 30m/min 0,4min t 1meg Kiürítés időtartama az ajtó átbocsátóképessége alapján 1,0min t 1b N kx 1 1 4fő 0,1min t 41,7 0,9m 1meg 1,0min A fentiek alapján a húshűtő a kiürítés első szakaszának normaidején idején belül közvetlenül a szabadba kiüríthető Villany és elektromos ellátás: Az épületben a 28/2011. (IX. 06.) BM rendelet III. rész XII fejezet alapján az elektromos hálózatról történő leválaszthatóságot biztosítani kell. A világítási rendszert úgy kell kialakítani, hogy gyújtási veszélyt ne jelentsen. Új szerelés esetén a kivitelezőnek, a villamos berendezések kivitelezéséről a használatba vételkor nyilatkoznia kell, továbbá el kell készíteni az MSZ H lap szerinti első ellenőrzés jegyzőkönyvét. Menekülési útirányt jelző rendszert kell létesíteni, ennek érdekében a menekülési útvonalakat világító (elektromos) biztonsági jelekkel kell megjelölni. A helyiségekből kilépve, a vonatkozó jogszabály szerinti menekülési útirány jelző rendszert kell kiépíteni, mely a menekülő embereknek a teljes menekülési útvonal mentén, folyamatos és következetes vizuális információt közöl biztonsági jelek segítségével a kiürítés irányáról, figyelemmel az esetleges alternatív útvonalakra is. Az építmény, épület bármely pontján legalább egy menekülési útvonaljelző biztonsági jelnek minden esetben láthatónak kell lennie. Besenyszög, Jászladányi út, hrsz.: 503/3 8

9 Menekülési útvonaljelzések szempontjából kiemelten kell kezelni: a) a folyosók minden kereszteződését minden irányból, b) minden irányváltoztatást, d) a szabadba vezető utolsó kijáratot (a mentésben közreműködők számára kívülről is, mely külső jelölés az épületek főbejáratánál elhagyható). Áramkimaradás esetén a menekülési útvonalakon erre a célra telepített akkumulátoros irányfény lámpák és a telepített általános világítótestekbe integrált akkumulátoros egységek biztosítják az épület elhagyásához szükséges szabvány által előírt fényt. Villámvédelem: A vágóhíd épület villámvédelmi besorolása külön tervezői hatáskör alapján történik az OTSZ pontjai alapján. A villámcsapások hatásaival szembeni védelmet norma szerinti (MSZ EN 62305) villámvédelmi berendezéssel kell biztosítani. Villámvédelmi berendezést csak kiviteli tervdokumentáció alapján lehet létesíteni. A villámvédelmi berendezés tervezésére csak a Magyar Mérnöki Kamara tervezői névjegyzékében szereplő, a villámvédelem területén gyakorlott villamos tervező jogosult. Hő és füstelvezetés: Az épület menekülésre számításba vett közlekedőjében, az OTSZ a alapján hő és füstelvezetésről nem kell gondoskodni. (abban az esetben, amikor az épületrész, tűzszakasz, épület a kiürítés első szakaszának normaidején belül a szabadba kiüríthető, a menekülési útvonal hő- és füstelvezetéséről nem kell gondoskodni) Fűtés: Az épületben a gáz üzemű kombi kazán típus specifikus légcserélője kerül elhelyezésre. Mivel a fűtőberendezés teljesítménye nem haladja meg a 140 kw-ot, így a 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ XXV. fejezet 352..a) pontja alapján a fűtőberendezésnek helyet adó helyiségeket minden szomszédos, hozzá technológiailag nem kapcsolódó terektől tűzgátló szerkezettel nem kell határolni. A kémény műszaki felülvizsgálatát a 27/1996.(X.30.) BM rendelet szerint végre kell hajtani. Tűzjelzés: Az épületben a 28/2011.(IX.06.) BM rendelettel hatályba léptetett OTSZ II. rész 7. melléklet 1. táblázat alapján beépített tűzjelző berendezést nem kell kialakítani. Tűzjelzési lehetőségek: a szúróponton tartózkodó személyeknél lévő mobil telefonról S z o l n o k, január 14. Besenyszög, Jászladányi út, hrsz.: 503/3 9

10 TERVEZŐI NYILTAKOZAT Alulírott Máté Zsolt építész tűzvédelmi szakértő (ig.sz.:i-072/2013 Szolnok, Hold út 27. I/2) a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról szóló évi XXXI. törv a, a 375/2011. Korm. Rendelet 2. (3) bekezdése, valamint a 28/2011. (IX. 6.) BM rendelet (az Országos Tűzvédelmi Szabályzatról) 288. (1) bekezdése alapján kijelentem, hogy az érvényben lévő 28/2011.(IX.06.) BM rendelet előírásait maradéktalanul betartottam, az a hatályos valamennyi jogszabály illetve szabvány alapján készült. Az általam készített tűzvédelmi dokumentáció készítése a beruházó, a tervező által rendelkezésemre bocsátott anyagok, dokumentumok, rajzok, műszaki leírások alapján készült. Azok valóságtartalmáért a rendelkezésre bocsátó beruházó, tervező felel. A tűzvédelmi műszaki leírásban szereplő tűzvédelmi követelmények teljesítése a beruházó és a kivitelező felelőssége, az esetleges módosítások átvezetése az érintett rajzokra, más szakági műszaki leírásokba a tervező feladata. Máté Zsolt Építész tűzvédelmi szakértő I-072/ Szolnok, Hold út 27 I/2. Tel: 30/ mazso65@gmail.com Besenyszög, Jászladányi út, hrsz.: 503/3 10
