1 Magvassy Mihály Sportcsarnok 9027 Győr, Kiskút liget Építési engedélyezési tervdokumentációjához Előzmények: A tervezett csarnok közvetlenül a meglévő csarnok mellé fog épülni, a két csarnokot a hosszanti oldalukon egy büféutcával kötjük össze. A büfé utca a két csarnok között önálló tűzszakaszként kerül kialakításra. A meglévő csarnok épületet kiszolgáló épülete elbontásra kerül helyére önálló tűzszakaszként öltöző és iroda épület fog épülni. A meglévő sportcsarnok belső átalakítása tervezett, a kiszolgáló helyiségek válaszfalai az új funkciónak megfelelően áthelyezésre kerülnek. Burkolat felújítások cserék tervezettek, a tartószerkezetekben átalakítás nem tervezett. A tervezett beruházással kapcsolatban két alkalommal előzetes tűzvédelmi szakhatósági egyeztetés történt, az egyeztetésről emlékeztető készült mely előzmény iratként az engedélyezési dokumentáció részét képezi. A tervezett sportcsarnok csarnok épületként kezelhető az OTSZ pontja alapján. Csarnok: olyan épület vagy tűzszakasz, amely legalább 1200 m2 alapterületű és az alábbi kritériumokat együttesen teljesíti: a) rendeltetéstől függetlenül, nagylégterű földszintes (legalább tűz gátló módon elválasztott pincével rendelkező) tetőtér nélküli épület, b) átlagosan 4 m feletti belmagasságú épület, c) az épület, vagy a tűzszakasz alapterületének legfeljebb 25%-a kétszintes (osztószint, szintosztó födém), d) egybefüggő teret képező helyiségeket és legfeljebb az épület, tűzszakasz alapterületének 10%-áig 1200 m2-nél kisebb alapterületű helyiségeket tartalmaz. A fenti előírás teljesítése érdekében a csarnokhoz kapcsolódó lépcsőházak, pincei mosdók leválasztott tűzszakaszként tervezettek. A sportcsarnok lelátó és küzdőtere önálló tűzszakaszként kerül kialakításra, tervezett létszám: mobil lelátó 2948, épített lelátó 1990 = 4938 fő. ( ülőhelyek száma). Az épület látványelemként, acél tartószerkezetre feszített, szitaszövet tervezett. Az épület homlokzatától szitaszövet legkisebb távolsága 70cm. Az OTSZ a tervezett látványelemre vonatkozóan előírásokat nem határoz meg, éghetőségi minősítése Bs2d0. Az öltöző iroda épület szintszáma OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXV. fejezet 324 és 331 (8) pontja alapján három szintes. A Tűzvédelmi Műszaki Leírás a 312/2012. (XI. 8.) Korm. rendelet 5. melléklet VI. szakasz 1 pontjában meghatározottak alapján készült az építmény tűzveszélyességi osztályba sorolására, az építmény, tűzszakaszok tűzállósági fokozatára, Az épületbe tervezett funkció alapján OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXX fejezet 560 (4) bekezdés f.) pontja értelmében D mérsékelten tűzveszélyes tűzveszélyességi osztályba sorolható. Az épület tűzállósági fokozatának, az OTSZ 28/2011. (IX.6.) BM rendelet 5. rész ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXV. fejezet 320 (3)bekezdés a) pontja alapján I-I tűzállósági fokozat kategóriát kell kielégíteni. A kiürítési idő biztosítása érdekében a sportcsarnok tűzállósági fokozatú épületszerkezeti elemekből tervezett. A tervezett öltöző és iroda épület az 320 (3)bekezdés a) pontja alapján I-I tűzállósági fokozat épületszerkezeti elemekből tervezett

2 Tűzgátló szerkezetek Teherhordó falak, pillérek a technológia tűzvédelmére, A tervezett sportcsarnokban és a kapcsolódó kiszolgáló tűzszakaszokban tűzveszélyes, tűz és robbanásveszélyes tevékenyég nem tervezett. Technológiai berendezés nem tervezett az alkalmazott épületszerkezetek tűzvédelmi paramétereire, A sportcsarnok értékelése az OTSZ 5. rész 342 és a 16. melléklet 7. jelű táblázat, D oszlopának figyelembe vételével történik. A büfé utcára, lépcsőházakra, öltöző iroda épületre vonatkozóan OTSZ 5. rész XXV. fejezet 329 (3) bekezdésének és a 16. melléklet 3. jelű táblázat D oszlopának figyelembe vételével történik. Sportcsarnok értékelése:. Szer kcso p. Szerkezet megnevezése Teherhordó pillérek, oszlopok, keretszerkezetek, tetőfödémek tartószerkezetei - Acél tetőtartó szerkezetek - Statikailag tervezett vb oszlopok Tetőfödémek térelhatároló szerkezetei (60 kg/m2 felülettömegig) - acél trapézlemez Rockwool hőszigeteléssel Teherhordó falak Külső, - monolit vb falszerkezet Teherhordó falak Belső - monolit vb falszerkezet Teherhordó Tűzgátlófal falak - monolit vb falszerkezet Nem teherhordó Tűzgátlófal falak - 25 cm vtg. monolit vb fal - szerelt tűzgátló gipszkarton fal - Lindab fémfegyverzetű falpanel Tűzgátló nyílászárók tűzgátló falban - minősített tűzgátló ajtó Tűzgátló csappantyúk - minősített tűzgátló csappantyú Tűzgátló tömítések - minősített tűzgátló tömítések Középfolyosók határoló falszerkezetei Lépcsőház határoló szerkezete monolit vb szerkezet Osztószint - vb szerkezetű lelátók követelmén y Tűzv. osztály Tűzáll. h. C R 45 REI 15 REI 45 RE 45 REI-M 45 EI 45 EI 45 tényleges TH R 15 R 60 REI 15 ténylege s fokozat I. hivatkozás Várható tűzidő tartam számítás alapján értékelés REI 60 I _ I _ RE 60 REI-M 60 I. EI 60 I. 7.táblázat 2 jelű lábjegyzet EI 45 EI 45 E 45 E 45 EI 45 EI 45 EI 30 REI 30 R 30 REI-M 60 I. REI 30 R 30 I. _ Old. 2

3 Teherhordó falak, pillérek Menekülési útvonalak (nem tűzgátló) szerkezetei Egyéb szerkezetek Külső térelhatároló falak - Lindab hőszigetelt falpanel Válaszfalak Kiürítési útvonalnak számító lépcsők és lépcsőpihenők tartószerkezetei és járófelületének alátámasztó szerkezete - vb szerkezet Falburkolatok - akusztikai burkolatok Álmennyezetek - gipszkarton álmennyezet Határoló szerkezeten lévő Hő- és hangszigetelések burkolattal vagy burkolat nélkül -nem éghető hőszigetelése Padlóburkolatok - sportpadló E (i o ) 15 EI (o i ) 15 EI 15 REI 30 E (i o ) 15 EI (o i ) REI 30 I. _ -s1,d0 -s1,d0 I. _ -s1,d0 -s1,d0 I. _ -s1,d0 -s1,d0 _ Bfl-s1 Bfl-s1 I. Az OTSZ 184. fejezete alapján számított várható tűzidő tartam kisebb, mint a sportcsarnok tetőfödém tartó szerkezeteinek tűzállósági határértéke, így a védelem nélküli tartószerkezetek beépítése megfelel. A pinceszinti WC helyiségek, a lépcsőházak, vb szerkezetűek, a csarnok tértől tűzgátló szerkezettel elválasztottak. A lépcsőház földszinti kijárati ajtói tűzgátló ajtók, így biztosítható az OTSZ 360. (2) bekezdésében előírtak (2) Egymással 120 -nál kisebb szöget bezáró, a különböző tűzszakaszhoz tartozó nyílászárók között 6mvagy az OKF által elfogadott számítógépes tűzmodellezéssel meghatározott távolságot kell tartani. Ezen távolságon belül található nyílászárók tűzgátló kialakításúak legyenek. Ezen tűzgátló nyílászárók lehetnek EW minősítésű szerkezetek is, nem szükséges az EI, ha a nyílászárók legközelebbi pontjai egymástól függőleges vetületben legalább 30 cm távolságba esnek. Öltöző iroda épület értékelése az OTSZ 5. rész XXV. fejezet 329 (3) bekezdés és a 16. melléklet 3. jelű táblázatának figyelembe vételével. N=3 Szerkezet csoport Szerkezet megnevezése Tűzvédelmi osztály és tűzállósági határérték követelmények T h (perc) tényleges tűzvédelmi osztály és tűzállósági határérték Th (perc) tűzállósági fokozat Minősítés Teherhordó pillérek és merevítő szerkezetek - acél pillérek tűzgátló burkolattal Külső teherhordó falak: - 20cm vtg monolit vb fal - Dryvit hőszigetelő rendszer Austrother hőszigeteléssel a második emeleti szintnél 20cm széles sávban nem égható hőszigeteléssel elválasztott - átszellőztetett homlokzatnál Rockwool hőszigeteléssel a második emeletnél Belső teherhordó falak: - 20cm vtg monolit vb fal D R 45 B RE 45 B REI 45 R 45 RE 240 REI 120 I. I. I. Old. 3

4 Egyéb szerkezetek Vízszintes teherhordó szerkezetek Menekülési útvonal nem tűzgátló szerkezetei Tűzgátló szerkezetek Teherhordó tűzgátló falak - meglévő 30-as fal Nem teherhordó tűzgátló falak - belső tűzszakasz határon Acél tartó szerkezetre két oldalról rögzített 2 rtg. (RF ,5) tűzgátló gipszkarton gletelve festve - kazánháznál hőközpontnál a külső oldalon acél lemez Tűzgátló nyílászárok tűzgátló falban, valamint tűzszakasz határon a tűzfalban - minősített tűzgátló ajtók - kazánháznál EI 30 Tűzgátló csappantyúk - minősített tűzgátló csappantyúk Tűzgátló tömítések - minősített tűzgátló tömítés - kazánháznál EI 30 Középfolyosók zárt oldalfolyosók határoló falszerkezete - 20cm vtg monolit vb fal - meglévő falazott szerk. Lépcsők és lépcsőpihenők tartószerkezetei és járófelületének - statikailag méretezett vb lépcsőszerkezetek Falburkolat - vakolt felület - gipszkarton burkolat Álmennyezetek és mennyezet burkolatok - függesztett gipszkarton álmennyezet Padlóburkolat - kerámia Emeletközi födém és tetőfödémek tartószerkezetei (60 kg/m 2 felülettömeg fölött) - monolit vb födém Teherhordó gerendák,nyílás áthidalok, tetőfödémek rúdszerű tartószerkezetei ( főtartók, fióktartók) és merevítő szerkezetei - előregyártott áthidaló elemek- Válasz falak - 10-es gipszkarton fal Gépészeti aknák falszerkezete - 10-es tűzgátló gipszkarton fal Falburkolatok Csempe burkolat gipszkarton burkolat Álmennyezet és mennyezet burkolatok - függesztett gipszkarton álmennyezet Padlóburkolatok általános helyen: - kerámia - parketta, műanyag padló szőnyegpadló REI-M 45 EI 45 EI 30 vagy D EI 60 REI-M 240 EI 45 EI 45 E 30 E 45 EI 30 EI 45 B EI 30 C REI 30 C-s1, d0 EI 120 REI 60 -s1, d0 I. I. 2.táblázat 4 jelű lábjegyzet I. I. C-s1, d0 B-s1, d0 C f1 -s1 I. C REI 30 C R 30 C EI 15 B EI 30 D-s2,d1 REI 30 R 60 B EI 15 EI 30 B-s1,d1 I. D s2, d0 B-s1, d0 D f1 -s2 fl D f1 -s1 I. Old. 4

5 Az át helyezett régi csarnoki kijárati ajtók az északi oldalon tűzgátló ajtók, így biztosítható az OTSZ 360. (2) bekezdésében előírtak. A kivitelezőnek a beépítésre kerülő anyagokról igazolni kell, hogy azok kielégítik ez előírt követelményeket. Az épületszintek között a tűzterjedési határértéket biztosítani kell. A nyílásos homlokzati falakat tartalmazó épületek esetében a külső térelhatároló falszerkezettel szemben csak homlokzati tűzterjedési határérték követelmény van. Nyílásos homlokzatok esetén -D tűzvédelmi osztályú hőszigetelő rendszerek alkalmazásakor a homlokzati tűzterjedési határérték-követelmény 2 szintes épületnél nagyobb mint 15 perc. Az öltöző iroda épület homlokzatán 15 cm vastag 15 perces tűzállósági határértékű homlokzati hőszigetelő rendszer kerül elhelyezésre AUSZTROTHERM és Respolan átszellőzött hőszigeteléssel, a szállítói műszaki előírások betartásával. A tűzgátló falakon és a tűzgátló falak 6m-es körzetén belül és az átszellőztetett homlokzaton Rockwool hőszigetelés tervezett. OTSZ 5.rész. XXV. fejezet (5) bekezdése az alábbi szabályozást tartalmazza Azon épületnél, amelyre vonatkozóan tűzterjedési határérték-követelmény van, ott a B E tűzvédelmi osztályú hőszigetelő maggal rendelkező, vagy a légréses homlokzati burkolati-, bevonati- és egyéb hőszigetelő rendszerek kivitelezésének megkezdését a kivitelezést végzőnek a kivitelezési munka megkezdése előtt legalább 5 nappal az illetékes tűzvédelmi hatóság és a tanúsító szervezet részére be kell jelenteni, melyben fel kell tüntetni az alkalmazott rendszer megfelelőségi igazolásának számát. A tanúsító szervezet a kivitelezési munkák és az alkalmazott hőszigetelő rendszer megfelelőségét az állami támogatású pályázatok esetében ellenőrzi, egyéb esetben ellenőrizheti. Az ellenőrzésről készült minősítő iratot a tűzoltóság részére 8 napon belül megküldi. A beépítésre kerülő anyagok tényleges tűzállósági fokozata a sportcsarnokra és az öltöző iroda épületre a vonatkozó jogszabály előírásának a tűzterhelés meghatározására, Tűzterhelési érték az OTSZ 5. rész XXIX. fejezet 503. (1) lakó és a közösségi épületek normatív tűzterhelési értékeit a 23. melléklet 7. táblázatában rögzítettek szerint kell figyelembe venni. Büfé utca, öltöző iroda épület: 16. sorszám: Büfé Étterem 300MJ/m 2 normatív tűzterhelési érték 29. sorszám: iroda 800MJ/m 2 normatív tűzterhelési érték 45. sorszám: öltöző fémszekrényes 200MJ/m 2 normatív tűzterhelési érték Sportcsarnok tűzterhelési értéke: 173 MJ/m2 Időleges tűzterhelés m2 kg MJ MJ/m2 Fajlagos Anyag megnev. FajhőMJ/kg Alapterület Mennyiség Tűzterhelés tt. Faanyag 16, , ,32 Műanyag 46, , ,24 Függöny 20, , ,03 Tűzterhelési érték 173,60 Old. 5

6 A MÉRTÉKADÓ TŰZIDŐTARTAM SZÁMÍTÁSA Az elsődleges tűzidőtartam ( t Mo ) Az elsődleges tűzidőtartamot (t Mo ) a következő képlettel percben kell meghatározni: t Mo = f c.x p v = 0,066 x p v t Mo = 0,066 x.173= 11,41perc Épülettől függő módosító tényezők Padlófelület S 5149m 2 nyílások felülete 1 So 77 m 2 A légellátási tényezőt f érték f = 1,6 ( ha a számított érték nagyobb mint 1,6 akkor az f érték 1,6) f = 0,16 x 5149 /77 =10,7 1,6 1 A belmagassági tényezőt (f m ) a következő értékkel kell számolni: belmagasság 15m f m =1,22-0,07 x m b f m =0,66( ha a számított érték kisebb mint 0,5 akkor az f m érték 0,5) f m =1,22-0,07 x 15= 0,17 0,5 f t Tűzoltósági hatékonysági tényező: 23mell 4. táblázat 0,5 A TŰZ VÁRHATÓ IDŐTARTAMÁNAK SZÁMÍTÁSA A tűz várható időtartamát (t m ), órában az adott tűzszakaszban (helyiségben) a következő képlettel kell meghatározni: t m = f t x f m x f 1 x ( t Mo x 60-1 ) t m = 0,5 x 0,5 x1,6 (11,41 / 60) = 0,076 óra 4,5perc A számítás alapján a csekély mennyiségű éghető anyag, a nagy belmagasság, a beépített tűzoltó technika miatt, a várható tűz időtartam minimális értékű a tűzszakaszolásra, a tűzterjedés gátlására, a tűztávolságra, Tűzszakaszok: Értékelés az OTSZ 28/2011 (IX.6.) BM rendelet 16. melléklet alapján. Tűzszakasz megnevezése I. Sportcsarnok 13 táblázat tűzv. o. épsz. Tűzá. f. tűzterhel és MJ/m 2 megenged ett max. m 2 ténylege s m 2 értékelé s "D"??) > 7536,17 13.táblázat 11.sor D oszl. Old. 6

7 Büfé utca "D" > 821,20 8.táblázat 25.sor D oszl. I lépcsőház 1. D > 1082,45 8.táblázat 25.sor D oszl IV. lépcsőház 2. D > 1082,45 8.táblázat 25.sor D oszl V. mosdó 1. D > 260,42 8.táblázat 25.sor D oszl V. mosdó 2. D > 260,42 8.táblázat 25.sor D oszl VI Öltöző iroda D > 1320,23 8.táblázat 25.sor D oszl tűzszakasz méretek megfelelnek. Tűztávolság: Az épület megközelítése a helyszínrajz szerint biztosított, ez a szakhatósági egyeztetésen egyeztetésre került. Az elhelyezés szabadon álló beépítésű, 16m en belül épület nem áll. Az épület megközelítése a helyszínrajz szerint biztosított. homlokzatai saját telekről közelíthető meg, épület bejáratai burkot útfelületről tervezett, az épületegyüttes tűzoltó gépjárművel körül járható, a telepített tűzcsapoknál az út kiszélesítésre kerül, biztosítva az a feltételt, hogy a leállt tűzoltó gépjármű a később érkező tűzoltó gépjárművek közlekedését ne akadályozzák, a leállt gépjárművek a helyszínt biztonságosan, tolatás nélkül el tudják hagyni.. Az épület OTSZ 20. melléklet 3. táblázat 6. sora alapján meghatározott tűztávolsága 4-16 m közötti érték. A konkrét tűztávolság meghatározására az illetékes tűzvédelmi szakhatóság jogosult. A tűzoltóegységek zavartalan felvonulási és működési lehetősége a rendelkezésre álló területen biztosított, a helyszínrajzon feltüntetettek szerint. Tűzoltási felvonulási terület létesítése nem előírás nem tervezetett. Tűztávolságot befolyásoló tényezők: I. Épület építészeti tulajdonságai építmény (homlokzat) magassága gerincmagasság 18,46 m szemben álló homlokzatok anyaga, tagoltsága, nyílások felület aránya - homlokzatra nyíló helyiségek funkciója sportcsarnok kiszolgáló épületrészek tetőszerkezet anyaga acél tartó szomszédos épület kialakítása, funkciója - az épület befogadó képessége 4938 fő ülőhely VIP 196fő Old. 7

8 Épület tűzvédelmi tulajdonságai beépített tűzvédelmi berendezések megléte, kialakításának módja, korszerűsége elsődleges épületszerkezetek tűzállósági fokozata tűzveszélyességi osztályba sorolás rendeltetés fűzjelző hálózat fali tűzcsaphálózat sprinkler hálózat tervezett II D Multifunkcionális csarnok 2 km vonulási távolság az elsődlegesen kiérkező tűzoltóság technikája Győr HÖT tűzterhelés( öltöző iroda épület) MJ/m 2 tűzterhelés( sportcsarnok) 173 MJ/m 2 tűzjelzés módja telefon közvetlen átjelzés kiépített I Egyéb körülmények Jellemző meteorológia körülmények (szél, stb) ÉK uralkodó széljárás A sportcsarnok 16m es körzetén belül épület nem áll nem tervezett. A tűzszakasz határon tűzgátló szerkezetek kerültek betervezésre, a büfé utca, és a VIP zóna új csarnok felöli tűzszakasz határán a sűrített sprinkler es tűzszakaszolás épül ki a tűzvédelmi szakatósági egyeztetésen meghatározottak szerint. A tűzszakasz határon és azok 6m es körzetén belül nem éghető hő szigetelések kerülnek beépítésre. A meglévő sportcsarnok nyugati határoló fal átalakításra kerül az üveg felületek megszüntetére kerülnek helyettük tűzgátló szerkezet kerül beépítése MV 09 rétegrend, ezen falszakasz kijárati ajtói helyett tűzgátló ajtók kerülnek beépítésre. A két csarnok épület közötti büfé utca eldilatáltan szerkezet független épületrészén tervezett. Az acél tartó oszlopok tűzgátló gipszkartonnal burkoltak. A VIP zóna tetőfödéme nem éghető anyagból tervezett a csapadék szigetelés 5cm kavicsréteggel takart. Mind két csarnok tűzgátló fala magasabb a VIP zóna tetőfödéménél, így az előírt tetőszinti tűzterjedési gát biztosított a hő és füst elleni védelem kialakítására, Általános követelmények: - Az általános követelményeket a XXX. Fejezetben foglaltak szerint kell betartani 509. (1) A beépített automatikus tűzjelző berendezés létesítése esetén, annak bármely jelére a kézi jelzésadók jelének kivételével a hő- és füstelvezető rendszernek automatikusan kell indulnia, továbbá a kézi indítás lehetőségéről is gondoskodni kell. - A rendszer a fenti követelmény kielégítésével készül - Csak megfelelő minősítéssel rendelkező hő- és füstelvezető rendszer építhető be. - A vezeték anyaga: minősített elektromos kábelezés vagy pneumatikus vezérlés lesz - A hő- és füstelvezető kézi indító vezérlőhelyek a tűzoltósággal egyeztetett helyen lesznek elhelyezve, valamint a tűzoltói beavatkozó központból. Old. 8

9 - Mind a gépi hő és füstelvezetés, mind a levegő utánpótlást biztosító ajtók elektronikus összeköttetésben lesznek a tűzjelző hálózattal, és a tűzjelző rendszer által átadott jelre automatikusan működésbe lépnek. Csarnoképületek és csarnok jellegű helyiségek hő- és füstelvezetése tervezett sportcsarnok: 5149,,4 m², 3 füstszakaszra osztjuk füstszakasz méret 1716,4m 2 A létesítmény rendeltetési besorolása a 24. melléklet 3. Fedett sportlétesítmények táblázat szerint: Méretezési csoport: 2 számítási belmagasság: 15,00 m füstmentes levegőréteg: 11m m előírt hatásos nyílásfelület füstszakaszonként: 25,5 m2 Füstszakaszonként: gépi elszívás tervezett elszívott levegő mennyiség egy füstszakaszra: 25,5x 1,2 x 2 = 61,2m 3 /sec = 44064m 3 /óra m 3 /óra, megfelel A füstszakasz maximális hossza: 59,3m< 60m megfelel A füstszakasz mérete: 1716,4m2 < 2000m2, megfelel Füstszakaszonként létesítendő elszívási pontok száma 9db egyenletes kiosztásban 1716,4/200 = 8,58 9db Egy elszívási pontra jutó felület 1716,4 / 9 = 190,71 190,71 <200 megfelel levegő-utánpótlás : OTSZ 24. melléklet 1/b táblázat 2. sor alapján követelmény hatásos után pótló felületre: 25,5m2 a számított hatásos elvezető felülettel azonos tervezett felület (nyílószárny 90 o -ban ): 25,5m2 /0,7 = 36,4m 2. Szabadba nyíló ajtók nyílás mérete a csarnok sarkainál 2,3x2,4=5,52m 2 Nyílóajtók száma: 36,4 / 5,52 = 6,59db, tervezett nyíló ajtók száma 8db. Az ajtók nyitott állapotban rögzíthető kivitelben kerülnek beépítésre. Mesterséges hő- és füstelvezetésnél az alábbi OTSZ előírásokat kell biztosítani 514. (1) A hő- és füstelvezető hatsásos nyílásfelületének minden négyzetmétere helyett a hő- és füstelvezető berendezésnek 2 m3/s légáramlási sebességet kell biztosítani úgy, hogy a füstgázok ne juthassanak más védett helyiségbe, füstszakaszba. A számított térfogatáramot 20 C környezeti hőmérsékleten kell figyelembe venni. A levegő sűrűsége = 1,2 kg/m3. (2) Természetes légutánpótlás esetén a levegő-bevezető nyílások hatásos nyílásfelülete legalább akkora legyen, mint a legnagyobb hatásos nyílásfelülettel rendelkező füstszakasz számított hő- és füstelvezető hatásos nyílásfelülete. (3) Egy tűzszakaszon belül több füstszakasz esetén legalább kettő füstszakasz egyidejű működésére kell a hő- és füstelvezető berendezést méretezni (1) A hõ- és füstelvezető berendezésben alkalmazott ventilátoroknak, a meghajtó villamos motoroknak és tápellátó rendszereiknek legalább 400 C-os füstgázhőmérsékletet figyelembe véve legalább 90 percig kell üzemképesnek lenniük. (2) Csak olyan típusú ventilátor telepíthető a hő- és füstelvezető berendezésbe, melynek üzemvitelét akkreditált vizsgálólaboratóriumban vizsgálták, jelleggörbéjét hitelesítették, és megfelel a vonatkozó műszaki követelményeknek. (3) A hő- és füstelvezető berendezés ventilátorának kilépési pontján a névleges keresztmetszetre vonatkoztatott sebesség nem haladhatja meg a 20 m/s-ot. (4) Az elszívó csonkok vagy légelvezető nyílások elhelyezésére a gravitációs elvezető nyílásokra vonatkozó műszaki követelmények az irányadók. A füstszakaszolást a 11m minimális szabad belmagasság figyelembevételével kellett meghatározni. A csarnok térben három egyenlő méretű (1716,4m2) füstszakasz tervezett, Az épült tetőfödém tartószerkezet alsó síkja 11m en van a füstkötény Old. 9

10 belógatás a tartók geometriájának megfelelően tervezett, a tartókra szerelt füstkötény fallal. A füstkötény falnak ki kell elégíteni az OTSZ 524. (4) bekezdésében előírtakat (4) bekezdés: A kötényfal anyaga legalább B tűzvédelmi osztályú és E 30 tűzállósági határértékű, vagy a rögzítő elemeivel együtt tűzvédelmi osztályú és E 15 tűzállósági határértékű legyen. Lépcsőházak hő- és füstelvezetése, füstmentesítése 527. (1) A lépcsőházak kialakítása során e szakasz rendelkezéseit kell figyelembe venni. (2) A hő- és füstelvezető szerkezet hatásos nyílásfelülete zárt, nem füstmentes lépcsőházak esetén az alapterület 5%-a,de legalább 1 m 2. (3) A zárt, nem füstmentes lépcsőház hő- és füstelvezető szerkezetét annak legfelső szintjén kell beépíteni. (4) Az előző pontoktól eltérő kialakítást az első fokú tűzvédelmi szakhatósággal kell egyeztetni. (5) A hő- és füstelvezetés, valamint a füstmentesítés kézi indítási lehetőségét valamennyi szintről biztosítani kell. (6) A (2) (5) bekezdésben foglaltakat nem kell alkalmazni az olyan kétszintes épületek esetén, ahol a két szint egy rendeltetési egységet vagy egy összefüggő légterű helyiséget alkot. - A sportcsarnok lépcsőházai azonos méretűek. Mindegyik lépcsőház tetőfödémén 1db hő- és füstelvezető kupola létesül, >2,268m2 hatásos nyílófelülettel, kielégítve az követelményrendszerét. - Szükséges hatásos nyílásfelület a lépcsőház 5%, azaz 5% x 41,13 = 2,05m 2 - Tervezett hő- és füstelvezető kupolák a lépcsőház felett.: 1,80m x 1,80m ESSMANN(Aeff: > 2,268m 2 hő és füstelvezető kupola. 2,05m 2 < 2,268m 2 megfelel - A hő- és füstelvezető kézi indító vezérlőhelyek szintenként jól látható és hozzáférhető helyen lesznek elhelyezve. Légutánpótlás a lépcsőházi bejárati ajtókon biztosítható, az ajtók nyitásával. Biztosítható nyílás méret az OTSZ 24. melléklet 1/b táblázat 3. sora alapján 90 o os nyitás esetén 0,7 átfolyási tényezővel számolva, 2,3x2,4x0,7=3,86m2 2,268m 2 < 3,86m2megfelel A lég után pótlás vezérlése a hő és füstelvezetéssel párhuzamosan tervezett. Az ajtók nyitott állapotban rögzíthető kivitelben kerülnek beépítésre. Menekülésre számításba vett átriumok, közlekedők és pinceszinti helyiségek hő- és füstmentesítése Pinceszint, 540. (1) Abban az esetben, amikor az épületrész, tűzszakasz, épület a kiürítés első szakaszának normaidején belül a szabadba kiüríthető, a menekülési útvonal hő- és füstelvezetéséről nem kell gondoskodni. Öltöző iroda Az öltöző iroda épület közlekedő tereinek hő és füstelvezetését biztosítani kell, számításnál az emeleti közlekedő terület és a födém áttörések( átrium) alapterületét vettük figyelembe. Old. 10

11 - A födémáttörések alapterület 76 m2 a közlekedők alapterülete 71,01m2, hő és füstelvezetésre egy db hő és füstelvezető kupola tervezett. - Szükséges hatásos nyílásfelület a közlekedő 1%, azaz 1% x 70 = 0,71m 2 átrium 3% azaz 3%x 76 = 2,28m2 összesen 2,99m2 hatásos hő és füstelvezető felület szükséges. - Tervezett hő- és füstelvezető kupolák a : 1,80m x 2,40m ESSMANN(Aeff: > 3,024m 2 hő és füstelvezető kupola. 2,99m 2 < 3,024m 2 megfelel - A hő- és füstelvezető kézi indító vezérlőhelyek szintenként jól látható és hozzáférhető helyen lesznek elhelyezve. Légutánpótlás az épület bejárati ajtón biztosítható, az ajtók nyitásával. Biztosítható nyílás méret az OTSZ 24. melléklet 1/b táblázat 3. sora alapján 90 o os nyitás esetén 0,7 átfolyási tényezővel számolva, 2,2x2,4x0,7=3,69m2 3,024m 2 < 3,69m2megfelel A lég után pótlás vezérlése a hő és füstelvezetéssel párhuzamosan tervezett. Az ajtó nyitott állapotban rögzíthető kivitelben kerülnek beépítésre. Büfé utca, VIP zóna hő és füstelvezetése A tűzvédelmi szakatósági egyeztetésen meghatározásra kerül hogy akét térben hő és füstelvezetést kel biztosítani VIP zóna alapterületének 1%-ának megfelelő hő és füstelvezető felülettel. A VIP zóna födémébe 4 db hő és füstelvezető kupola kerül beépítésre, frislevegő bevezetés - Szükséges hatásos nyílásfelület a VIP zóna alapterületének 1%, azaz 1% x 363 = 3,63m 2 hatásos hő és füstelvezető felület szükséges. - Tervezett hő- és füstelvezető kupolák a : 4db 1,20m x 1.20m ESSMANN(Aeff: > 0,936m 2 hő és füstelvezető kupola. 3,63m 2 < 4 x 0,936m 2 = 3,74m 2 megfelel - A hő- és füstelvezető kézi indító vezérlőhelyek szintenként jól látható és hozzáférhető helyen lesznek elhelyezve. Légutánpótlás a büfé utca média lépcsőház bejárati ajtójának és VIP zóna bejárati ajtójának, valamint a büfé utca déli bejárati ajtójának nyitásával biztosítható. Biztosítható nyílás méret az OTSZ 24. melléklet 1/b táblázat 3. sora alapján 90 o os nyitás esetén 0,7 átfolyási tényezővel számolva, (2,3X2,0 + 1,0 x2,0)x0,7=4,62m2 3,74m 2 < 4,62m2megfelel A lég után pótlás vezérlése a hő és füstelvezetéssel párhuzamosan tervezett. Az ajtó nyitott állapotban rögzíthető kivitelben kerülnek beépítésre a hasadó, hasadó-nyíló felületekre Hasadó felület számítás: V= 3,95x9,25x2,8 = 102,3 m 3 f hn = 0,2 0,05 x 102,3 = 0,174 m 2 /m A hn = 102,3 x 0,174 = 17,84 m 2 Old. 11

12 Tervezett hasadó felület (egyrétegű, legfeljebb 6 mm vastag, huzalbetét nélküli U profilú idomüvegszerkezet OTSZ 549. d) pontja alapján) 2,0 x 9,0 = 18,00 m 2 > 17,84 m 2 megfelel. A lefúvatás irányának védelme:. - Közlekedési utak és terek védelmére : taposórácsos tartó-hátszerkezet dobozbetű felirat üvegszilánkfogó hálóval, a lefogatás 3kN/m 2 -re robbanási túlnyomás felfogására tervezett, az épület melletti közlekedő terület védelmét a födémszerkezet 7m es vízszintes kinyúlása is biztosítja. A lépcsőházi aulatér feletti üvegtető felületre biztonsági üveg tervezett, ez alkalma lesz egy esetleges robbanás esetén a robbanási túlnyomás és az üveg szilánkok felfogására, - Környező épületek és berendezések védelmére : a lefúvatás irányában épület nem tervezett. Légtechnika A légtechnikai rendszere külön épület gépészeti tervek alapján kerül kivitelezésre, a tűzszakasz határon történő átvezetéseknél tűzgátló csappantyúk kerülnek beépítésre. A tűzgátló csappantúk működését a tűzjelző hálózat vezérli a tűzoltósági beavatkozási feltételekre, Szükséges oltóvíz mennyiség : A sportcsarnok alapterület alapján: 7536,17m 2 A szükséges oltóvíz mennyiség m közötti tűzszakasz alapterületre 4800 l/perc ez az érték csökkenthető az OTSZ bekezdése alapján (5) A mértékadó tűzszakasz teljes területére kiépített vízzel oltó berendezés esetén a 19. melléklet 2. táblázata szerint előírt szükséges oltóvíz-intenzitás mértéke csökkenthető a sprinkler berendezés működéséhez a vonatkozó műszaki követelmény alapján szükséges vízkészlet (literben) és az oltóvíz 445. (2) bekezdése szerint folyamatosan biztosítandó idejének (percben) hányadosával. A csökkentés mértéke nem haladhatja meg a 19. melléklet 2. táblázata szerint elõírt szükséges oltóvíz-intenzitás mértékének 50%-át. oltóvíz 445. (2) bekezdése szerint folyamatosan biztosítandó idejének: 30perc Sprinkler vízkészlet l / 30 = 6766 A csökkentés csak 50%-ban vehető figyelembe, Biztosítandó vízmennyiség:2400l/perc Az épület körül új oltóvíz hálózat fog kiépülni 4 db földfeletti tűzcsap telepítéssel. A 312/2012. (XI. 8.) Korm. rendelet 5. melléklet VI. szakasz pontja alapján Az oltóvízellátás biztosítására vonatkozó közműszolgáltatói nyilatkozat ot az építési engedély kérelemhez mellékelni kell. OTSZ 1. rész fejezet 38.. (1) Földalatti és föld feletti tűzcsapok esetében (a továbbiakban: tűzcsapok) az épületek, építmények használatba vételi eljárása során a kérelem benyújtása előtt legfeljebb 30 nappal készült, a legkedvezőtlenebb fogyasztási időszakban végzett, a tűzcsapok vízhozamának méréséről felvett vízhozam mérési jegyzőkönyvvel igazolni kell az előírt oltóvíz mennyiség meglétét. A mérést az épület, építmény 100 m-es körzetén belüli tűzcsapok egyidejű működésével kell elvégezni. Old. 12

13 Az OTSZ 444. (1) bekezdés c) pontja alapján a csarnokban fali tűzcsap kiépítése szükséges, a tűzcsapok elhelyezését az OTSZ 444. (4) bekezdés a tűzvédelmi hatóság határozza meg. Biztosítandó vízmennyiség 150 l/perc/tűzcsap, egyidejűség 2db, kifolyási nyomás minimális értéke 2 bar. A nyomásérték állandó ellenőrzése céljából, a legkedvezőtlenebb helyen az OTSZ az OTSZ 445. (6) pontja alapján nyomásmérőt kell felszerelni. A fali tűzcsapokról az OTSZ. az OTSZ 446. alapján a használatbavételi engedélyezés előtt nyomáspróbát, és teljesítménymérést kell végezni. Tűzoltó készülék biztosítás: Az épületben az ott keletkezhető tűz oltására alkalmas MSZ EN (Európa Normás) szerint gyártott tűzoltó készülék lesz elhelyezve, az OTSZ 591. (1) bekezdés d) pontja alapján: a D tűzveszélyességi osztályba tartozó építmények, és szabadterek minden megkezdett 600 m 2 -e alapterülete után, jól látható, könnyen hozzáférhető helyen. A tűzoltó készülékek max 1,35 m talpmagasság figyelembe vételével rögzítésre kerülnek. A tűzoltó készülékek biztonsági jellel megjelölésre kerülnek. A biztonsági jel a készülékek felett lesz rögzítve 2-2,5 m magasságban. A készülékek mellett elhelyezésre kerül az alkalmazásra vonatkozó biztonsági jel is. A biztonsági jelek mérete a felismerhetőségi távolság figyelembe vételével kerül kiválasztásra. Alapterület alapján szükséges mennyiség tűzszakaszonként: Csarnoktérben: 12db.+ lépcsőházanként 1-1db. Pinceszinten 2db Iroda öltöző épületben szintenként 2db Kazánhelyiségbe: a kazánteljesítmény alapján: 4 db 55 A, 233 B és C tűzoltási teljesítményű Kulcsszéfet beépítése az OTSZ 436. (1 ) bekezdése alapján nem előírás. A kulcsszéf beépítéséről a tűzjelző hálózat terveinek szakhatósági egyeztetése - engedélyezésekor születik döntés. Tűzoltósági beavatkozási központ kialakítása tervezett a tűzvédelmi szakhatósági egyeztetésen meghatározottak alapján, a CS.08 számú helyiségbe tervezett. Tűzoltósági beavatkozási központ alábbiak vezérelhetők. - bejáratok kapuk nyitás - villamos leválasztások ( áramtalanítás) - hő és füstelvezetés vezérlés a kiürítésre, mentésre, Kiürítés számítás. a csarnok térből. A szektorok kijárattól való távolsága, menekülés iránya, szektoronkénti menekülök létszáma az alaprajzon jelölésre került. Mobil lelátok: A kiürítés időtartama az útszakaszok hossza alapján: - t 1meg - tűzállósági fokozatú m 3 légterű csarnoktérből 4 perc Old. 13

14 - V i haladási sebesség vízszintesen 30 m/min A kijárattól számított legtávolabbi hely a mobil lelátón. C1m, D1m lelátó - V i haladási sebesség vízszintesen 30 m/min, 16m/min - V l haladási sebesség lépcsőn lefelé 20 m/min, - S i útvonal hossza a 58,35[m] - S l lépcső útvonal hossza lefelé 3,05x3 = 9,15[m] - t 1a = 30 [m] / 30 [m/min] + 28,35[m] / 16 [m/min] + 9,15 [m] / 20 [m/min] = 3,22 min < t 1 meg 4min Kiürítés időtartama az ajtó átbocsátó képessége alapján a mobil lelátóról: - k a kijáratok átbocsátó képessége 41,7 fő/ m/min - x 1 az N 1 -hez tartozó kijáratok szélességeinek összege a 15db ajtó, ajtó szabad szélesség 2,2m, = 33 m [m] - menekülők száma a mobil lelátókról 2899fő közvetlen a szabadba. t 1b = 2899/(41,7x 33) = 2,1min < t 1 meg 4min A kiürítés második szakasza nem értelmezhető, kiürítés a szabadba tervezett.: Épített lelátók: f, B1f lelátó - V i haladási sebesség vízszintesen 30 m/min, 16m/min - V l haladási sebesség lépcsőn felfelé 15 m/min, - S i útvonal hossza a 38,8[m] - S l lépcső útvonal hossza felfelé 3,3x3 = 9,9[m] - t 1a = 10 [m] / 30 [m/min] + 28,8[m] / 16 [m/min] + 9,9 [m] / 15 [m/min] = 2,79 min < t 1 meg 4min Kiürítés időtartama az ajtó átbocsátó képessége alapján a galériáról: - k a kijáratok átbocsátó képessége 41,7 fő/ m/min - x 1 az N 1 -hez tartozó kijáratok szélességeinek összege a galérián 2x4 menekülőtéri kijárat és 4 lépcsőházi kijárat figyelembevételével, ajtó szabad szélesség 12db 2,2m, = 26,4 m [m] - menekülők száma a galériáról 2091fő t 1b = 2091/(41,7x 26,4) = 1,9 min < t 1 meg 4min A kijárat a külön tűzszakaszként leválasztott lépcsőházakba, menekülő terekbe, és a teraszra tervezett. Az egy lépcsőházhoz tartozó, menekülő térbe, és a terasz területre kimenekíthetők száma az előzetes szakhatósági egyeztetésen meghatározott 1m/4fő. 620 fő Egy lépcsőházon menekülők száma a lelátókról 2091fő/4 = 523fő Az egy lépcsőházon menekülök száma kisebb mint a kimenekíthetők száma. Old. 14

15 Menekülőtér és a terasz területre kiürítése: A menekülőtér és terasz területek kiürítését a csarnoktér kiürítés második szakaszaként értelmezzük A kiürítés időtartama az útszakaszok hossza alapján: - t 2meg tőmegtartózkodásra szolgáló épületre 6 perc - V i haladási sebesség vízszintesen 16m/min - V l haladási sebesség lépcsőn lefelé 10 m/min, - S i útvonal hossza a 16[m] - S l lépcső útvonal hossza lefelé 6,9x3 = 20,7[m] - t 1a = 16 [m] / 16 [m/min] + 20,7[m] / 10 [m/min] = 3,1 min < t 1 meg 4min A kiürítés időtartama a lépcső, vagy a menekülési útvonal legszűkebb keresztmetszete alapján A lépcsőházhoz közeli lelátókról menekülök száma a csarnoktér kiürítésének kiürítés első szakasz -ában a lépcsőházon keresztül a szabadba - kiürítési idő a kiürítés első szakaszában 2,79min - a legszűkebb kijárati keresztmetszeten kiüríthetők száma : 41,7 x 2,15x 2,79 = 250fő - lépcső hossza 20,7[m] - lépcsőkar szélesség 2,4[m] - lépcsőn menekülők száma: = 273fő t 2b = 9/ /41,7/ 2,4 + 20,7/10 = 5,09min < t 2 meg 6,0 min Kiürítés időtartama a szabadba vezető ajtók átbocsátóképessége alapján - kijárati ajtó szélesség 2,15m - kijáraton menekülők száma a kiürítés második szakaszában a WC ből és lépcsőházból fő = 303 fő - a WC-ből a kijáratig tartó idő 0,77 t 2b = 0, /41,7/2,15 = 4,15 < t 2 meg 6,0 min a két kijárattal számolva VIP lelátó kiürítése: VIP létszám 196 fő Kiürítés első szakaszában a VIP lelátó elhagyása a VIP zónáig VIP büféig. A kiürítés időtartama az útszakaszok hossza alapján: Old. 15

16 - t 1meg - tűzállósági fokozatú C - E tűzveszélyességi osztályba sorolt helyiségekre 2 perc - - Útvonal hossza: o a lelátó legtávolabbi pontja a VIP zónáig viszintese18 m szintkülönbség 1,85m o haladási sebesség vízszintesen 30 m/min, lépcsőn lefelé 20 m/min t1a = 18 [m] / 30 [m/min] +5,55 [m] / 20 [m/min] = 0,88 min < t 1 meg 2 min Kiürítés időtartama az ajtó átbocsátó képessége alapján: - N 1 kijáraton eltávolítandó személyek száma 196 fő - k a kijáratok átbocsátó képessége 41,7 fő/ m/min - x 1 az N 1 -hez tartozó kijáratok szélességeinek összege 4x 0,90 [m] t 1b = 196/(41,7x 4x0,9) = 1,31 min < t 1 meg 2 min A kiürítés második szakaszának számítása: - t 2meg 6 perc Kiürítés időtartama az útvonalak hossza alapján: - Útvonal hossza: o VIP zóna ajtótól a lépcsőig, lépcsőtől kijárati ajtóig vízszintesen 31 m o lépcső hossza (szintkülönbség háromszorosa) 3,3x 3 = 9,9 m o lépcső szélesség 1,2m - haladási sebesség o vízszintesen 30 m/min o lépcsőn lefelé 20 m/min t 1ma = t1a = 1,31 min t 2a = 1, /30 + 9,9 /20 = 2,84 min < t 2 meg 6,0 min A kiürítés időtartama a lépcső, vagy a menekülési útvonal legszűkebb keresztmetszete alapján - lépcsőn menekülők száma lépcső hossza (szintkülönbség háromszorosa) 3,3x 3 = 9,9 m t 2b = 3/ /41,7/ 2x1,2 + 9,9/20 = 2,55 min < t 2 meg 6,0 min Old. 16

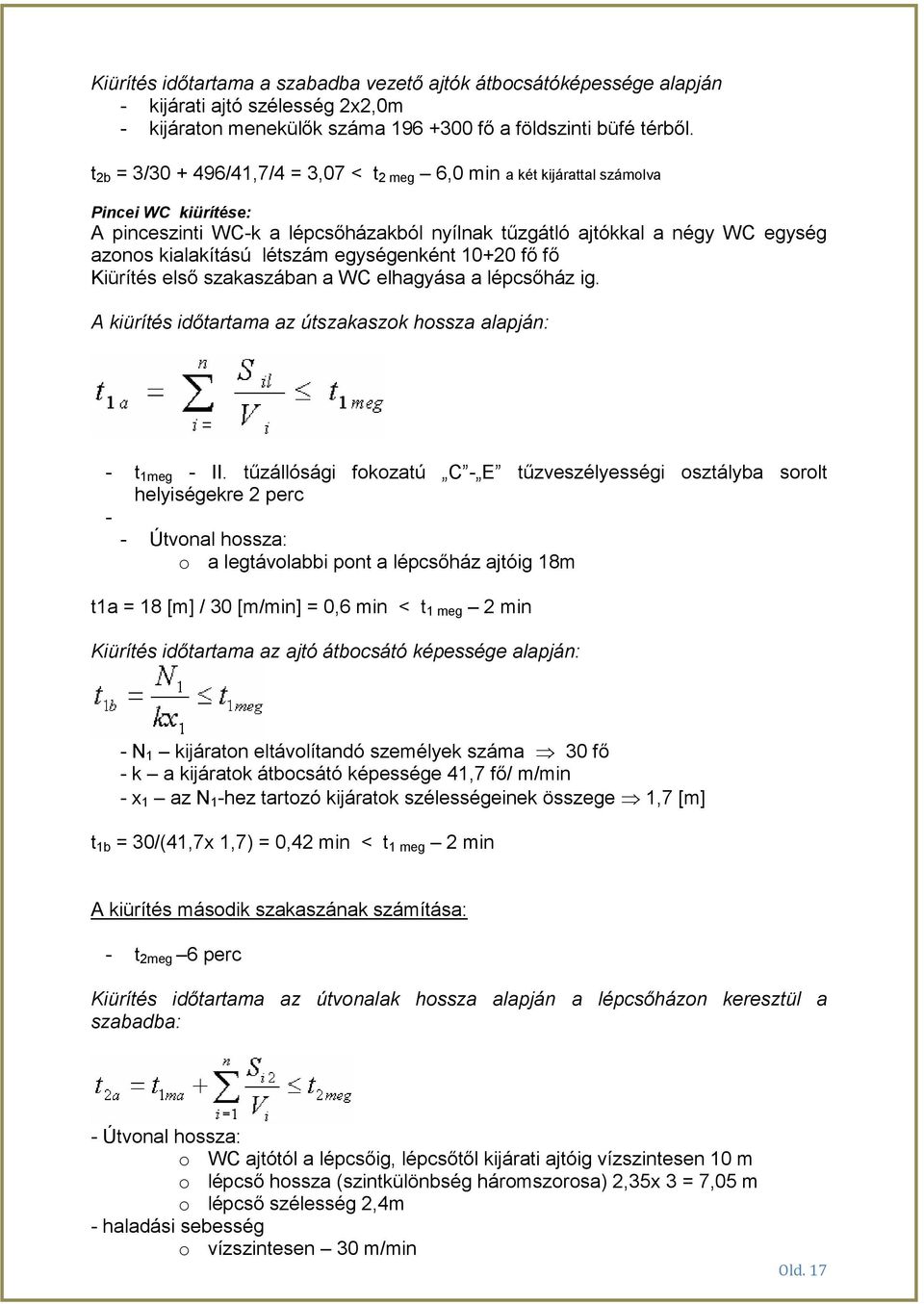

17 Kiürítés időtartama a szabadba vezető ajtók átbocsátóképessége alapján - kijárati ajtó szélesség 2x2,0m - kijáraton menekülők száma fő a földszinti büfé térből. t 2b = 3/ /41,7/4 = 3,07 < t 2 meg 6,0 min a két kijárattal számolva Pincei WC kiürítése: A pinceszinti WC-k a lépcsőházakból nyílnak tűzgátló ajtókkal a négy WC egység azonos kialakítású létszám egységenként fő fő Kiürítés első szakaszában a WC elhagyása a lépcsőház ig. A kiürítés időtartama az útszakaszok hossza alapján: - t 1meg - tűzállósági fokozatú C - E tűzveszélyességi osztályba sorolt helyiségekre 2 perc - - Útvonal hossza: o a legtávolabbi pont a lépcsőház ajtóig 18m t1a = 18 [m] / 30 [m/min] = 0,6 min < t 1 meg 2 min Kiürítés időtartama az ajtó átbocsátó képessége alapján: - N 1 kijáraton eltávolítandó személyek száma 30 fő - k a kijáratok átbocsátó képessége 41,7 fő/ m/min - x 1 az N 1 -hez tartozó kijáratok szélességeinek összege 1,7 [m] t 1b = 30/(41,7x 1,7) = 0,42 min < t 1 meg 2 min A kiürítés második szakaszának számítása: - t 2meg 6 perc Kiürítés időtartama az útvonalak hossza alapján a lépcsőházon keresztül a szabadba: - Útvonal hossza: o WC ajtótól a lépcsőig, lépcsőtől kijárati ajtóig vízszintesen 10 m o lépcső hossza (szintkülönbség háromszorosa) 2,35x 3 = 7,05 m o lépcső szélesség 2,4m - haladási sebesség o vízszintesen 30 m/min Old. 17

18 o lépcsőn felfelé 15 m/min t 1ma = t1a = 0,6 min t 2a = 0,6 + 10/30 + 7,05 /20 = 1,28 min < t 2 meg 6,0 min A kiürítés időtartama a lépcső, vagy a menekülési útvonal legszűkebb keresztmetszete alapján - lépcsőn menekülők száma 30 o lépcső hossza (szintkülönbség háromszorosa) 2,35x 3 = 7,05 m t 2b = 3/ /41,7/ 2,4 + 7,05/15 = 0,77min < t 2 meg 6,0 min Kiürítés időtartama a szabadba vezető ajtók átbocsátóképessége alapján - kijárati ajtó szélesség 2,15m - kijáraton menekülők száma fő. t 2b = 0, /41,7/2,15 = 4,15 < t 2 meg 6,0 Öltöző iroda épület kiürítése: Számítás a tető felépítményi hő központból Kiürítés első szakaszában a hő központ elhagyása. A kiürítés időtartama az útszakaszok hossza alapján: - t 1meg - tűzállósági fokozatú C - E tűzveszélyességi osztályba sorolt helyiségekre 2 perc - - Útvonal hossza: o a helyiség legtávolabbi pontja a kijárattól viszintese12 m szintkülönbség 3,3m o haladási sebesség vízszintesen 30 m/min, lépcsőn lefelé 20 m/min t1a = 12 [m] / 30 [m/min] [m] / 20 [m/min] = 0,85 min < t 1 meg 2 min Kiürítés időtartama az ajtó átbocsátó képessége alapján: - N 1 kijáraton eltávolítandó személyek száma 3 fő - k a kijáratok átbocsátó képessége 41,7 fő/ m/min - x 1 az N 1 -hez tartozó kijáratok szélességeinek összege 0,90 [m] t 1b = 3/(41,7x 0,9) = 0,08 min < t 1 meg 2 min Old. 18

19 A kiürítés második szakaszának számítása: - t 2meg tűzállósági fokozatú C - E tűzveszélyességi osztályba sorolt épületekre 8 perc Kiürítés időtartama az útvonalak hossza alapján: - Útvonal hossza: o hő központ ajtótól a lépcsőig, lépcsőtől kijárati ajtóig vízszintesen 15 m o lépcső hossza (szintkülönbség háromszorosa) 6,42x 3 = 19,26 m o lépcső szélesség 1,6m - haladási sebesség o vízszintesen 30 m/min o lépcsőn lefelé 20 m/min t 1ma = t1a = 0,85 min t 2a = 0, / ,26 /20 = 2,31 min < t 2 meg 8,0 min A kiürítés időtartama a lépcső, vagy a menekülési útvonal legszűkebb keresztmetszete alapján - lépcsőszélesség: 1,6m - lépcsőn menekülők száma 48fő a 1. emeletről - lépcső hossza (szintkülönbség háromszorosa) 3,3x 3 = 9,9 m t 2b = 3/ /41,7/1,6 + 9,9/20 = 1,32 < t 2 meg 8,0 min Kiürítés időtartama a szabadba vezető ajtók átbocsátóképessége alapján - kijárati ajtó szélesség 2x2,1,0m - kijáraton menekülők száma 159 t 2b = 12/ /41,7/2,1 = 2,21 < t 2 meg 8,0 min csak egy ajtóval számolva A meglévő sportcsarnok csak annyiban változik, hogy az összeépített szakaszon a kijárati ajtók helyére tűzgátló ajtók kerülnek beépítésre, a kiürítésbe ezek az ajtók nem lesznek figyelembe véve. ( a régi csarnok kiürítése nem a büféutcán keresztül tervezett). A kijárati ajtók a legközelebbi szabad homlokzatra áthelyezésre kerülnek, ez által a kiürítési feltételek nem változnak. A kiürítési időtartamok kielégítik az OTSZ 5. rész 22. melléklet 1. táblázatában megadott határértékeket. Az épületbe biztonsági világítás és menekülési útirány jelző rendszer kerül kialakításra, az OTSZ 5.rész XXV. fejezet (1) bekezdés c) és d) pontja alapján, amely a menekülőknek a teljes menekülési útvonal mentén folyamatos vizuális információt közöl a kiürítés irányáról. A menekülési útvonaljelző biztonsági jelek úgy lesznek elhelyezve, hogy a menekülési útvonal bármely pontján egy biztonsági jel minden esetben látható lesz. Old. 19

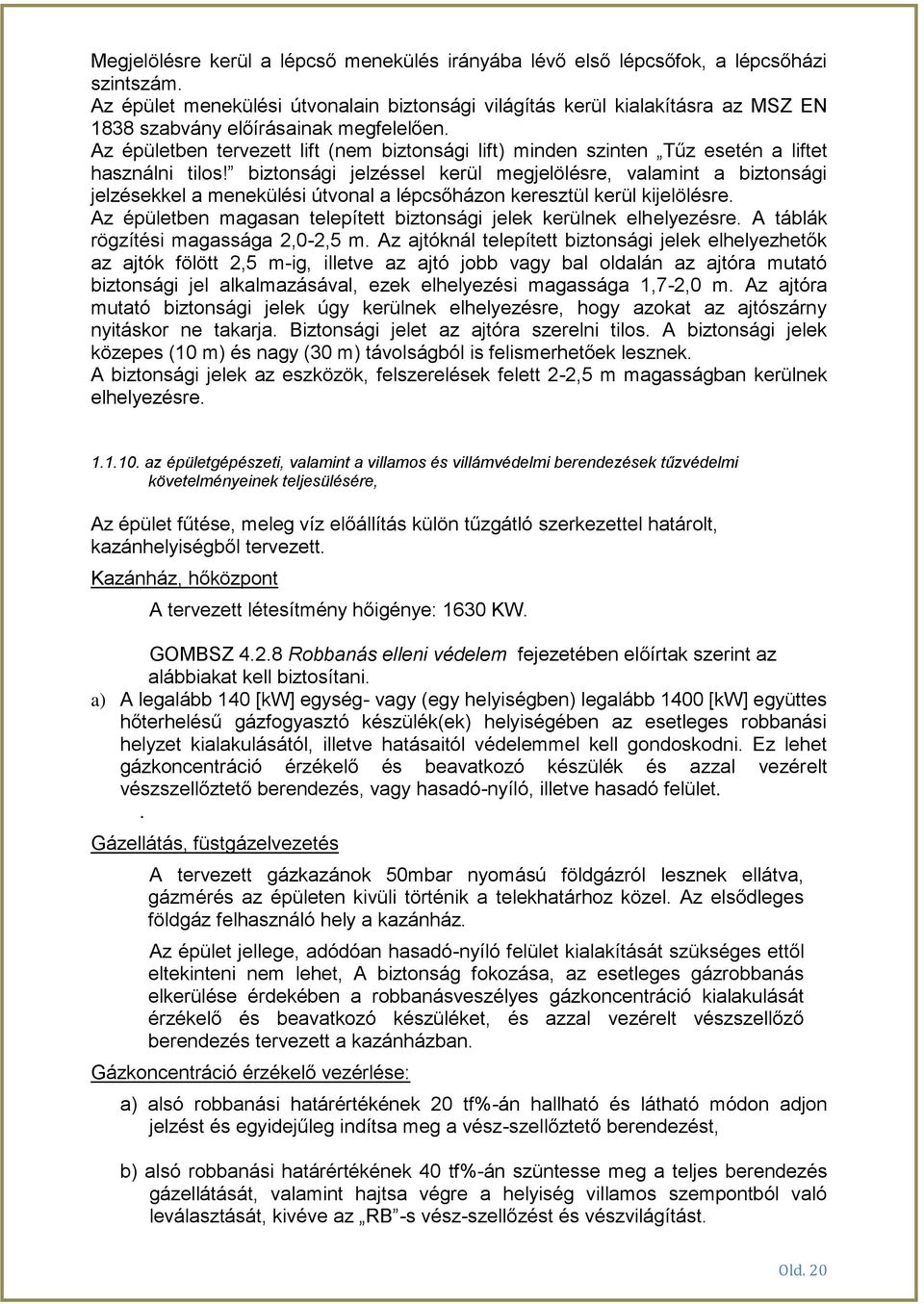

20 Megjelölésre kerül a lépcső menekülés irányába lévő első lépcsőfok, a lépcsőházi szintszám. Az épület menekülési útvonalain biztonsági világítás kerül kialakításra az MSZ EN 1838 szabvány előírásainak megfelelően. Az épületben tervezett lift (nem biztonsági lift) minden szinten Tűz esetén a liftet használni tilos! biztonsági jelzéssel kerül megjelölésre, valamint a biztonsági jelzésekkel a menekülési útvonal a lépcsőházon keresztül kerül kijelölésre. Az épületben magasan telepített biztonsági jelek kerülnek elhelyezésre. A táblák rögzítési magassága 2,0-2,5 m. Az ajtóknál telepített biztonsági jelek elhelyezhetők az ajtók fölött 2,5 m-ig, illetve az ajtó jobb vagy bal oldalán az ajtóra mutató biztonsági jel alkalmazásával, ezek elhelyezési magassága 1,7-2,0 m. Az ajtóra mutató biztonsági jelek úgy kerülnek elhelyezésre, hogy azokat az ajtószárny nyitáskor ne takarja. Biztonsági jelet az ajtóra szerelni tilos. A biztonsági jelek közepes (10 m) és nagy (30 m) távolságból is felismerhetőek lesznek. A biztonsági jelek az eszközök, felszerelések felett 2-2,5 m magasságban kerülnek elhelyezésre az épületgépészeti, valamint a villamos és villámvédelmi berendezések tűzvédelmi követelményeinek teljesülésére, Az épület fűtése, meleg víz előállítás külön tűzgátló szerkezettel határolt, kazánhelyiségből tervezett. Kazánház, hőközpont A tervezett létesítmény hőigénye: 1630 KW. GOMBSZ Robbanás elleni védelem fejezetében előírtak szerint az alábbiakat kell biztosítani. a) A legalább 140 [kw] egység- vagy (egy helyiségben) legalább 1400 [kw] együttes hőterhelésű gázfogyasztó készülék(ek) helyiségében az esetleges robbanási helyzet kialakulásától, illetve hatásaitól védelemmel kell gondoskodni. Ez lehet gázkoncentráció érzékelő és beavatkozó készülék és azzal vezérelt vészszellőztető berendezés, vagy hasadó-nyíló, illetve hasadó felület.. Gázellátás, füstgázelvezetés A tervezett gázkazánok 50mbar nyomású földgázról lesznek ellátva, gázmérés az épületen kivüli történik a telekhatárhoz közel. Az elsődleges földgáz felhasználó hely a kazánház. Az épület jellege, adódóan hasadó-nyíló felület kialakítását szükséges ettől eltekinteni nem lehet, A biztonság fokozása, az esetleges gázrobbanás elkerülése érdekében a robbanásveszélyes gázkoncentráció kialakulását érzékelő és beavatkozó készüléket, és azzal vezérelt vészszellőző berendezés tervezett a kazánházban. Gázkoncentráció érzékelő vezérlése: a) alsó robbanási határértékének 20 tf%-án hallható és látható módon adjon jelzést és egyidejűleg indítsa meg a vész-szellőztető berendezést, b) alsó robbanási határértékének 40 tf%-án szüntesse meg a teljes berendezés gázellátását, valamint hajtsa végre a helyiség villamos szempontból való leválasztását, kivéve az RB -s vész-szellőzést és vészvilágítást. Old. 20
