1 Tüzelőszerkezetek a gáz- és szilárdtüzelésű szerkezetek telepítési a gáz- és szilárdtüzelésű szerkezetek telepítési, a hozzájuk kapcsolt égéstermék elvezető berendezések és ezek megoldásai. Létesítési esettanulmányok és a hibák elemzése. Előadó: Versits Tamás okl. épületgépész szakmérnök üzletágvezető - Weishaupt Hőtechnikai Kft Budapest és Pest Megyei Mérnöki Kamara Szakmai továbbképzés

2 Az előadás tartalmának ismertetése 1. Jogi háttér 813 és 814/EU/2013 és a 2018 évtől érvényes szigorítások Hazai implementáció 2. Technikai és konstrukciós háttér Hatásfok követelmények Szezonális hatásfok értelmezése, számítása Gáz- és olaj kazánok/villany/szilárd kazánok/gázkonvektor Energiahatékonysági osztályba sorolás Energiacímke, rendszer energiacímke Rendszerbefoglalási követelmények Égéstermék elvezetések 3. Engedélyezési és telepítési háttér Készülék részeként tanúsított és rendszerjellegű égéstermék elvezető berendezések Építészeti és tűzbiztonsági követelmények 4. Összefoglalás 5. Megtörtént estek

3 I. Jogi háttér a Rendeletek ismertetése BIZOTTSÁG 813/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a helyiségfűtő berendezések és a kombinált fűtőberendezések környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról A BIZOTTSÁG 814/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a vízmelegítők és a melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról

4 I. Jogi háttér a Rendeletek ismertetése BIZOTTSÁG /2015/EU RENDELETCSOMAG rendeletek a szilárd és olajtüzelő berendezések és többek között a lokális gáz-fűtőberendezések energiahatékonysági címkézésének és környezettudatos tervezési t rögzítik április 1. a szilád tüzelésű kazánok 1187 (2010/30/EU) Gyártói/forgalmazói tájékoztatási kötelezettség január 1. a lokális gázfűtő berendezések 1186/1188 Hazánkban a leggyakoribb lokális gázfűtő berendezések a gázkonvektorok. Egyedi helyiségfűtők környezettudatos tervezési január 1. a szilárd tüzelésű kályhák 1185

5 I. Jogi háttér a Rendeletek ismertetése A Rendelet idősíkon történő értelmezése augusztus /2013/EU (Bizottság Határozata, megjelent az EU hivatalos lapjában Forgalomba hozatali feltétel a CE jelzés szeptember 26. hatályba lép az első szigorítási fok = CE jelzés + Szezonális hatásfok (ηs ) és az energia-címke Július 1. türelmi időszak vége az egyetemes gázszolgáltatásra jogosult fogyasztók esetében szeptember 26. hatályba lép a második szigorítási fok = CE jelzés + Szezonális hatásfok (ηs ) és az energia-címke + károsanyag kibocsátás (NOx ) kevesebb, mint 56 mg/kwh (Hf)

6 I. Jogi háttér 65/2011.(IV.15.) Kormányrendelet ismertetése BIZOTTSÁG 2009/125/EG IRÁNYELV Az energia-felhasználó termékek környezeti hatásának javításáról, az energiafogyasztás és az emisszió csökkentéséről harmonizált törvényalkotással és műszaki, kereskedelmi akadályok megszűntetését követően kötelező végrehajtási utasításokkal ecodesing

7 I. Jogi háttér a 813/2013/EU Rendelet ismertetése Ez a rendelet a legfeljebb 400 kw mért hőteljesítményű helyiségfűtő berendezések és kombinált fűtőberendezések környezettudatos tervezésére vonatkozó forgalomba-hozatali, illetve üzembehelyezési követelményeket állapítja meg, ideértve azokat az ilyen típusú berendezéseket is, amelyek a 811/2013/EU felhatalmazáson alapuló rendelet 2. cikke értelmében helyiségfűtő berendezésből, hőmérséklet-szabályozóból és napenergiakészülékből álló csomagba vagy kombinált fűtőberendezésből, hőmérséklet-szabályozóból és napenergia- készülékből álló csomagba vannak beépítve.

8 I. Jogi háttér a 814/2013/EU Rendelet ismertetése Ez a rendelet a legfeljebb 400 kw mért hőteljesítményű vízmelegítők és a legfeljebb liter tárolási térfogatú melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó forgalomba-hozatali, illetve üzembe-helyezési követelményeket állapítja meg, ideértve azokat az ilyen típusú berendezéseket is, amelyek a 812/2013/EU felhatalmazáson alapuló rendelet 2. cikke értelmében vízmelegítőből és napenergia-készülékből álló csomagba vannak beépítve. Ez a hatékonysági rendelet érinti a napkollektoros és a hőszivattyús melegvíz-készítő berendezéseket is!

9 I. Jogi háttér 2010/30/EU Rendeletek ismertetése ( ) Ez a rendelet a energiafogyasztási-címkézési és kiegészítő termékinformációs követelményeket állapít meg a legfeljebb 70kW mért hőteljesítményű szilárd tüzelésű kazánok, valamint a legfeljebb 70 kw mért hőteljesítményű szilárd tüzelésű kazánból, kiegészítő fűtőberendezésből, hőmérséklet-szabályozókból és napenergiakészülékből álló csomagok energia-fogyasztásának címkézésére és kísérő termékismertetővel történő ellátásra vonatkozóan. Tájékoztatási kötelezettség: április 1.

10 II. Technikai, konstrukciós háttér Szezonális hatásfokszámítás módszere, tartalma földgáz/olaj

11 II. Technikai, konstrukciós háttér SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK A 70 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a 70 kw mért hőteljesítményű kombinált tüzelőkazánok, kivéve a 10 kw mért hőteljesítményű B1 típusú kazánokat és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánokat: A szezonális helyiségfűtési hatásfok nem csökkenhet 86 % alá. (Besorolás szerint B )

12 II. Technikai, konstrukciós háttér SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK A 10 kw mért hőteljesítményű B1 típusú kazánok és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánok: A szezonális helyiségfűtési hatásfok nem csökkenhet 75 % alá. (Ez a megfogalmazás maga a kéménybe kötött, hagyományos készülék) (Besorolás szerint C )

13 II. Technikai, konstrukciós háttér SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK A > 70 kw és 400 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a > 70 kw és 400 kw mért hőteljesítményű kombinált tüzelőkazánok: A 100 %-os mért hőteljesítményen mért hatásfok nem csökkenhet 86 % alá, a 30 %-os mért hőteljesítményen mért hatásfok pedig nem csökkenhet 94 % alá. (Besorolás szerint B ; ( A ))

14 II. Technikai, konstrukciós háttér Szezonális hatásfokszámítás módszere, tartalma Az égéshő és fűtőérték eltérő meghatározásából adódik a kondenzációs kazánok látszólag 100%-nál nagyobb hatásfoka. A földgáz égéshője kj/kg, fűtőértéke kj/kg. A hatásfok számításnál a referencia érték a fűtőérték, így egy veszteség nélküli gázkazán esetén a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 100,00 %. A kondenzációs kazán esetén azonban a füstgáz vízgőz tartalmát kondenzáltatjuk (cseppfolyós halmazállapotra hozzuk) és az így felszabaduló hőt is hasznosítjuk. Így a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 108,86 %. A szezonális hatásfok a gyártó által egy reprodukálható mérés és számítás alapján, felelősséggel megadott adat. Kémiai úton előállított hőenergia hatásfoka, ami nem tartalmaz regeneratív energiahányadot, nem lehet nagyobb, mint 100%!

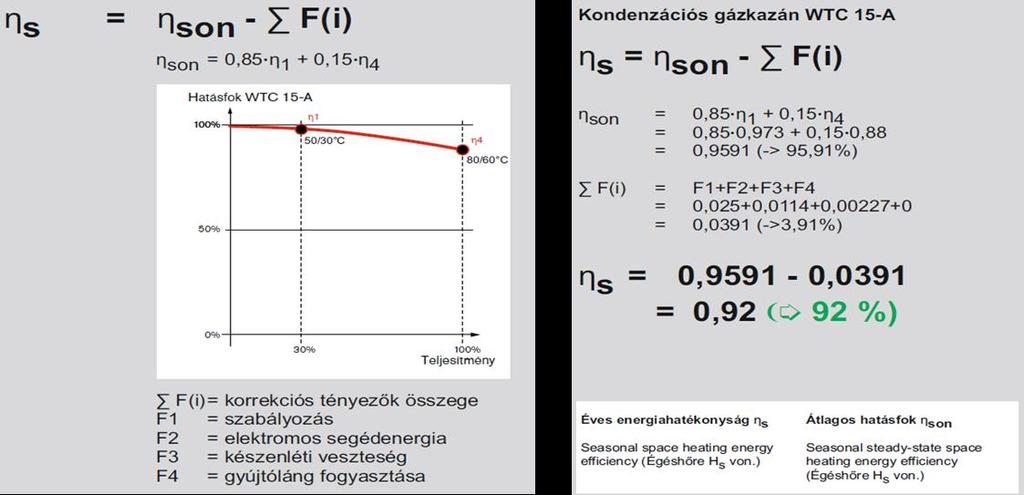

15 II. Technikai, konstrukciós háttér Szezonális hatásfokszámítás módszere gáz/olaj hőtermelő

16 II. Technikai, konstrukciós háttér a LOT 1 és LOT 2 (kivonat) LOT 1 Helyiség- és kombi fűtőkészülékek Gáz/olaj/elektromos Termékek Gáz- és olajkazánok Hőszivattyú Kapcsolt hőtermelés Címkézés VO 811/2013 Gáz- és olajkazánok Hőszivattyú Kapcsolt hőtermelés <400kW <400kW < 50kW <70kW <70kW < 50kW LOT 2 Vízmelegítők Gáz/olaj/elektromos Termékek <400kW Melegvíztárolók <2000l Direkt fűtésű tárolók <2000l HMV hőszivattyúk <2000l Címkézés VO 812/2013 Melegvíztárolók <500l Direkt fűtésű tárolók <500l HMV hőszivattyúk <500l

17 II. Technikai, konstrukciós háttér Az Energiahatékonysági osztályba sorolás, formai követelmények

18 II. Technikai, konstrukciós háttér Az Energiahatékonysági osztályba sorolás, formai követelmények

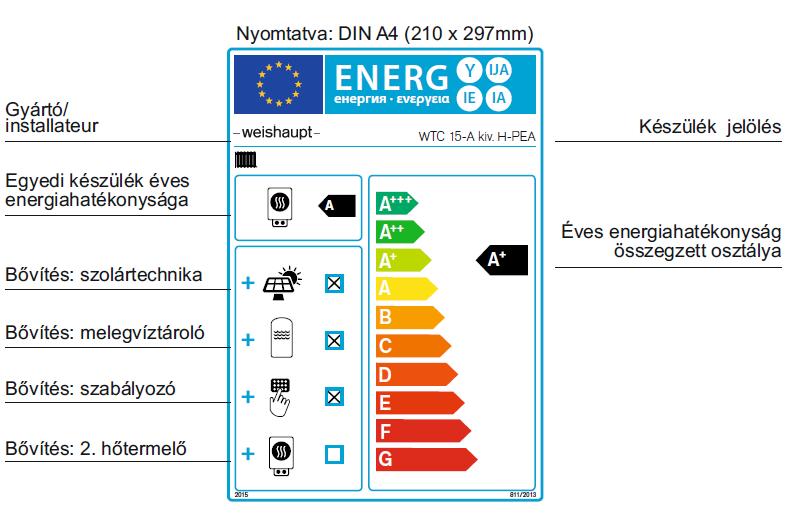

19 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

20 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

21 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

22 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

23 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

24 II. Technikai, konstrukciós háttér Rendszer-energiacímke fogalma, követelményszintjei

25 II. Technikai, konstrukciós háttér A hőtermelő berendezések rendszerbefoglalásának az épületek épületfizikai tulajdonságai (rétegrendi hőátbocsátási tényezők, hőtároló tömegek, tájolásból fakadó indirekt hatások, stb.) javultak, változtak. Itt az új építésűek mellett az energetikailag felújított épületekről is beszélünk. a felhasználói igények is változtak. Az alacsony energiaigényű épületek magas szolgáltatás biztonsággal és komforttal jelentek meg. az EU Irányelveknek megfelelően a megújuló energiaforrások alkalmazásának részaránya fokozatosan növekszik. a passzívházak vagy 0-emisszójú épületek szakítanak a hagyományos felfogással és speciális épületgépészeti megoldást kérnek. az állami támogatású pályázati struktúrában szinte alapkövetelmény a megfelelő rendszer-kombináció, hogy az elvárt energiahatékonysági osztályba sorolás teljesíthető legyen.

26 II. Technikai, konstrukciós háttér jogi háttér évi LVII. törvény az energiahatékonyságról 10. energiahatékonyság-javulás: az energiahatékonyság növekedése a technológiai, magatartásbeli vagy gazdasági változások vagy ezek kombinációjának eredményeképpen 11. energia megtakarítás: az az energiamennyiség, amellyel csökkent valamely energiahatékonyság-javító intézkedés végrehajtása után a mért vagy becsült fogyasztás az intézkedést megelőzőhöz képest, biztosítva az energiafogyasztást befolyásoló külső feltételeknek megfelelő normalizálást 22. komplex korszerűsítés: az épülethatároló szerkezetek és az épületgépészeti rendszerek többségét érintő korszerűsítés, amely a korszerűsítés előtti szinthez képest jelentős energiahatékonyság-javulást eredményez

27 II. Technikai, konstrukciós háttér A gázkészülék részeként tanúsított és a CE tanúsított égéstermék elvezető berendezések Jogszabályi háttér: 22/1998. (IV.17.) IKIM Az egyes gázfogyasztó készülékek kialakításáról és megfelelőségének tanúsításáról szóló rendelet MSZ CEN/TR 1749 A gázkészülékeknek az égéstermék-elvezetés módja szerinti osztályozási rendszere szabvány MBSZ Műszaki Biztonsági Szabályzat MSZ EN Égéstermék elvezető berendezések 2 rész. MSZ EN :2002+A2:2008 és :2003+A1:2009 Égéstermék elvezető berendezések hő- és áramlástechnikai méretezés egy- és több tüzelőberendezéshez MSZ EN 1443 Égéstermék elvezető berendezések általános követelmények 3/2003. (I.25.) BM-GKM-KvVM együttes Rendelet szerinti minősített égéstermék elvezető szerkezetek

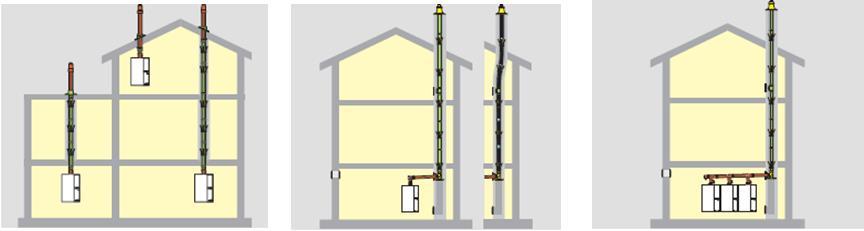

28 II. Technikai, konstrukciós háttér Gázkészülék részeként tanúsított égéstermék elvezető berendezés

29 II. Technikai, konstrukciós háttér Gázkészülék részeként tanúsított égéstermék elvezető berendezés

30 II. Technikai, konstrukciós háttér Gázkészülék részeként tanúsított égéstermék elvezető berendezés

31 II. Technikai, konstrukciós háttér Gázkészülék részeként tanúsított égéstermék elvezető berendezés

32 II. Technikai, konstrukciós háttér CE tanúsított égéstermék elvezető berendezések C6x típus: az égést levegővel tápláló és az égésterméket elvezető különkülön tanúsított és forgalmazott rendszerhez való csatlakoztatásra alkalmas, C típusú készülék. A C6x típushoz azért nem tartoznak magyarázó ábrák, mert ezeket a készülékeket az égéstermék-elvezető rendszer nélkül hozzák forgalomba. Az ilyen készülékek a C típusú készülékek valamelyik elrendezéséhez hasonló elrendezéssel építhetők be. (GMBSZ)

33 II. Technikai, konstrukciós háttér CE tanúsított égéstermék elvezető berendezések Égési levegő bevezetés és égéstermék-elvezetés Az EU-ban bevezetett és együtt-tanúsított gázkészülék telepítése esetén a gázkészülék és az annak szerves részeként tanúsított levegő és égéstermék csőrendszer összehangolt működését nem a nemzeti installációs eljárás, hanem a készülék forgalomba hozatalához szükséges egyetlen CE tanúsítása igazolja (egyszerűbb tervezés és kivitelezés, gyári rendszergarancia és felelősség) A hagyományosnak mondható gázkészülék telepítésénél összekapcsolunk egy CE tanúsított gázkészüléket egy CE tanúsított kéménnyel (égéstermék elvezetővel), azaz a kettő vagy több CE tanúsított elemből összeállított komplett rendszer megfelelő működését a nemzeti installációs eljárás keretében biztosítjuk: a 11/2013 (III.21.) NGM rendelet szerinti igazolások fogadhatóak el az elosztói engedélyes részéről (ATB nincs felsorolva!). C 2X, C 4X,C 6X, C 8X

34 III. Engedélyezési és telepítési háttér OTÉK és OTSZ vonzata és Országos Településrendezési és Építési Követelményekről szóló jogszabály (OTÉK) 182/2008. (VII. 14.) Korm. Rendelet az országos településrendezési és építési követelményekről szóló 253/1997.(XII. 20.) Korm. rendelet módosításáról Országos Tűzvédelmi Szabályzat (OTSZ) 54/2014.(XII.5.) BM rendelet

35 III. Engedélyezési és telepítési háttér OTSZ vonzata és VII. FEJEZET RENDELTETÉSTŐL FÜGGŐ LÉTESÍTÉSI KÖVETELMÉNYEK 33. (7) Az adott épület mértékadó kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel kell határolni a) a 140 kw összteljesítmény feletti kazánhelyiséget, b) a gázmotor tereket, ha az összteljesítmény meghaladja a 140 kw-t,

36 IV. Összefoglalás Ha a Megrendelő az önmegvalósítás tükrét is tartja a Tervező elé, akkor is végig kell gondolni és felelősségteljesen ki kell választani, ad absurdum ki kell zárni megoldási lehetőségeket, hogy - energiahatékony - kezelhető, üzemeltethető - a felhasználáshoz legjobban illeszkedő - a felhasználóhoz legjobban illeszkedő fűtési (hőtermelő) rendszereket tudjunk létesíteni.

37 Megtörtént eset 1. Hidegvíz oldali biztonsági szelep hiánya elvi hiba

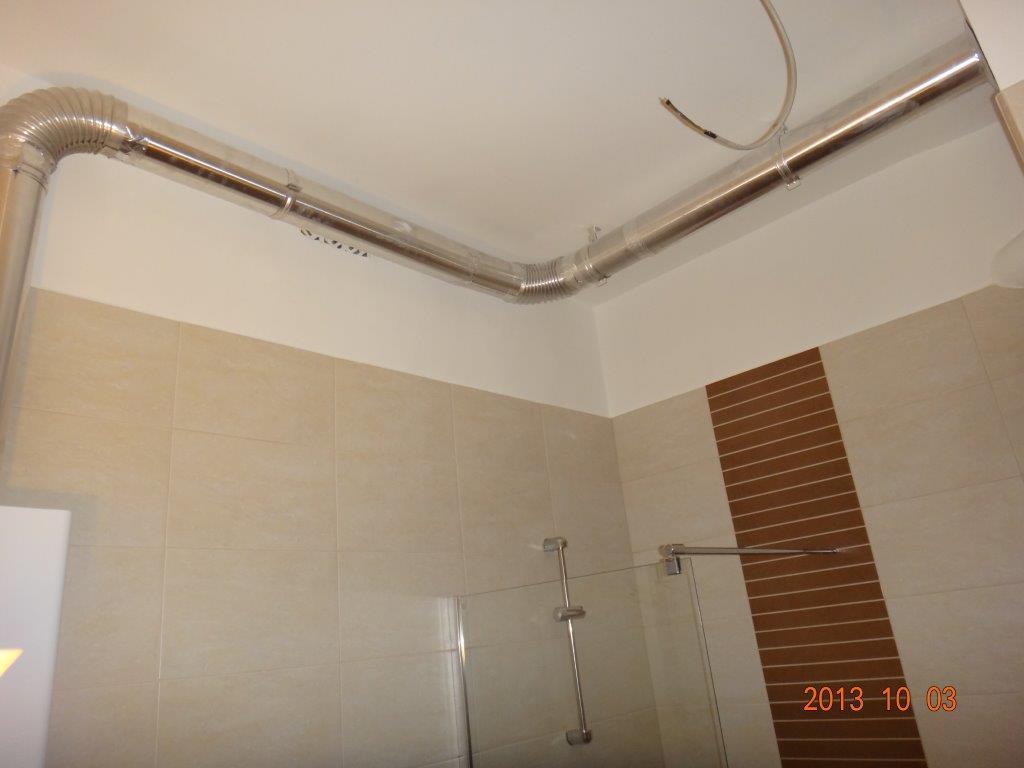

38 Megtörtént eset 2. Grav. légell. kéményes készülék (2,70m) elvi hiba

39 Megtörtént eset 3. Grav. légell. kéményes készülék elvi hiba

40 Megtörtént eset 4. Felelőtlen karbantartás és karbantartó

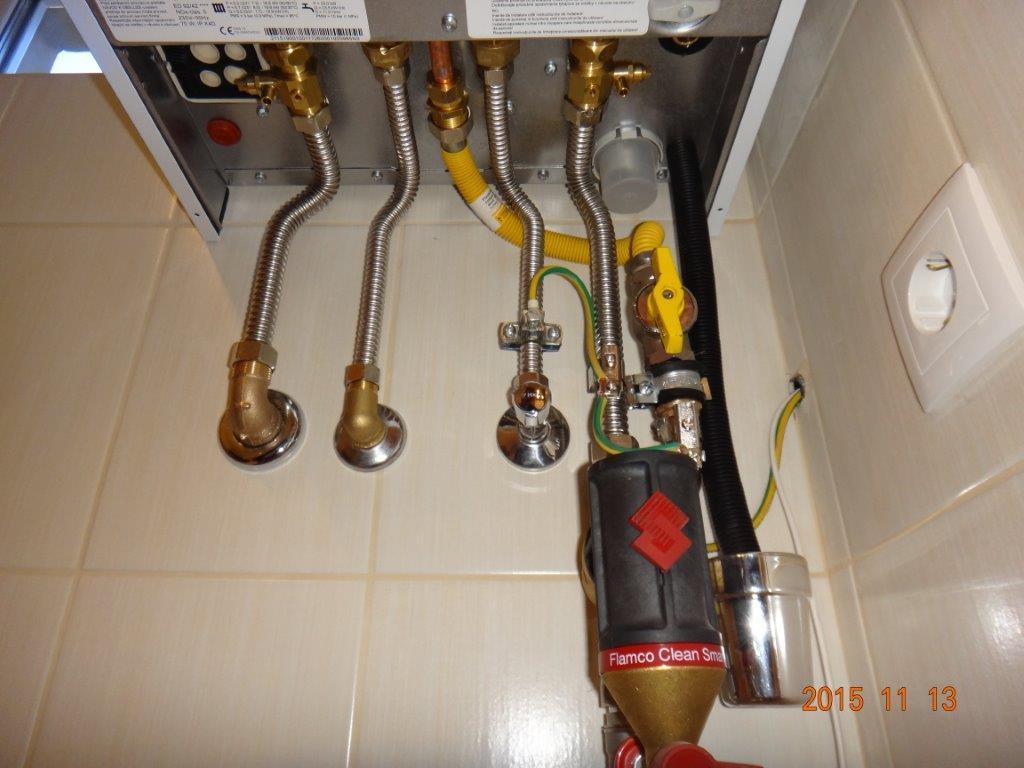

41 Megtörtént eset 5. Folyamatos kond. víz kilépés elvi hiba

42 Megtörtént eset 6. Homlokzati égéstermék és anyagfelhasználás elvi hiba

43 Megtörtént eset 7. Lehetetlen kondenzvíz-szifon tisztítás elvi hiba

44 Megtörtént eset 8. Függőleges elvezetés levegő old. kondenzvíz elvi hiba

45 Köszönöm megtisztelő figyelmüket!
