1 2. a gáz- és szilárdtüzelésű szerkezetek energiahatékonysági követelményei, az ennek megfelelő szerkezetek és égéstermék elvezetési vonzatok Előadó: Versits Tamás okl. épületgépész szakmérnök üzletágvezető - Weishaupt Hőtechnikai Kft Veszprém Megyei Mérnöki Kamara Szakmai továbbképzés

2 Az előadás tartalmának ismertetése 1. Jogi háttér 813 és 814/EU/2013 és a 2018 évtől érvényes szigorítások Hazai implementáció 2. Technikai és konstrukciós háttér Hatásfok követelmények Zárt égésterű készülékek kialakítása Szezonális hatásfok értelmezése, számítása Gáz- és olaj kazánok/villany/szilárd kazánok/gázkonvektor Energiahatékonysági osztályba sorolás Energiacímke, rendszer energiacímke Rendszerbefoglalási követelmények Égéstermék elvezetések 3. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles (készülékcsere) létesítés Építészeti és tűzbiztonsági követelmények 4. Összefoglalás

3 I. Jogi háttér a Rendeletek ismertetése BIZOTTSÁG 813/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a helyiségfűtő berendezések és a kombinált fűtőberendezések környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról A BIZOTTSÁG 814/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a vízmelegítők és a melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról

4 I. Jogi háttér a Rendeletek ismertetése BIZOTTSÁG /2015/EU RENDELETCSOMAG rendeletek a szilárd és olajtüzelő berendezések és többek között a lokális gáz-fűtőberendezések energiahatékonysági címkézésének és környezettudatos tervezési követelményeit rögzítik május 1. a szilád tüzelésű kazánok 1187 (2010/30/EU) Gyártói/forgalmazói tájékoztatási kötelezettség január 1. a lokális gázfűtő berendezések 1186/1188 Hazánkban a leggyakoribb lokális gázfűtő berendezések a gázkonvektorok. Egyedi helyiségfűtők környezettudatos tervezési követelményei január 1. a szilárd tüzelésű kályhák 1185

5 I. Jogi háttér a Rendeletek ismertetése A Rendelet idősíkon történő értelmezése augusztus /2013/EU (Bizottság Határozata, megjelent az EU hivatalos lapjában Forgalomba hozatali feltétel a CE jelzés szeptember 26. hatályba lép az első szigorítási fok = CE jelzés + Szezonális hatásfok (ηs ) és az energia-címke Július 1. türelmi időszak vége az egyetemes gázszolgáltatásra jogosult fogyasztók esetében szeptember 26. hatályba lép a második szigorítási fok = CE jelzés + Szezonális hatásfok (ηs ) és az energia-címke + károsanyag kibocsátás (NOx ) kevesebb, mint 56 mg/kwh (Hf)

6 I. Jogi háttér a 813/2013/EU Rendelet ismertetése Ez a rendelet a legfeljebb 400 kw mért hőteljesítményű helyiségfűtő berendezések és kombinált fűtőberendezések környezettudatos tervezésére vonatkozó forgalomba-hozatali, illetve üzembehelyezési követelményeket állapítja meg, ideértve azokat az ilyen típusú berendezéseket is, amelyek a 811/2013/EU felhatalmazáson alapuló rendelet 2. cikke értelmében helyiségfűtő berendezésből, hőmérséklet-szabályozóból és napenergiakészülékből álló csomagba vagy kombinált fűtőberendezésből, hőmérséklet-szabályozóból és napenergia- készülékből álló csomagba vannak beépítve.

7 I. Jogi háttér a 813/2013/EU Rendelet ismertetése A környezettudatos tervezés követelményei: SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK a) szeptember 26-tól a fűtőberendezések hatásfoka és szezonális helyiségfűtési hatásfoka az alábbi értékeknél nem lehet alacsonyabb: A 70 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a 70 kw mért hőteljesítményű kombinált tüzelőkazánok, kivéve a 10 kw mért hőteljesítményű B1 típusú kazánokat és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánokat: A szezonális helyiségfűtési hatásfok nem csökkenhet 86 % alá.

8 I. Jogi háttér a 813/2013/EU Rendelet ismertetése A környezettudatos tervezés követelményei (folytatás): A 10 kw mért hőteljesítményű B1 típusú kazánok és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánok: A szezonális helyiségfűtési hatásfok nem csökkenhet 75 % alá. (Ez a megfogalmazás maga a kéménybe kötött, garvitációs levegőellátású, hagyományos gázkészülék) A > 70 kw és 400 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a > 70 kw és 400 kw mért hőteljesítményű kombinált tüzelőkazánok: A 100 %-os mért hőteljesítményen mért hatásfok nem csökkenhet 86 % alá, a 30 %-os mért hőteljesítményen mért hatásfok pedig nem csökkenhet 94 % alá.

9 I. Jogi háttér a 814/2013/EU Rendelet ismertetése Ez a rendelet a legfeljebb 400 kw mért hőteljesítményű vízmelegítők és a legfeljebb liter tárolási térfogatú melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó forgalomba-hozatali, illetve üzembe-helyezési követelményeket állapítja meg, ideértve azokat az ilyen típusú berendezéseket is, amelyek a 812/2013/EU felhatalmazáson alapuló rendelet 2. cikke értelmében vízmelegítőből és napenergia-készülékből álló csomagba vannak beépítve. Ez a hatékonysági rendelet érinti a napkollektoros és a hőszivattyús melegvíz-készítő berendezéseket is!

10 I. Jogi háttér 65/2011.(IV.15.) Kormányrendelet ismertetése 8/A. A helyiségfűtő berendezések, a kombinált fűtőberendezések, a vízmelegítők és a melegvíz-tároló tartályok használatbavételére vonatkozó előírások 10/A. (1) szeptember 26-át követően a típusengedély megszerzésének időpontjától függetlenül nem vehető használatba nem egyetemes szolgáltatásra jogosult felhasználási helyen a) olyan fűtőberendezés, amely a 813/2013/EU bizottsági rendeletben foglalt szezonális helyiségfűtési hatásfokra, vízmelegítési hatásfokra és hangteljesítményszintre, b) olyan vízmelegítő, amely a 814/2013/EU bizottsági rendeletben foglalt vízmelegítési hatásfokra és hangteljesítményszintre vonatkozó előírásoknak nem felel meg.

11 I. Jogi háttér 65/2011.(IV.15.) Kormányrendelet ismertetése A Kormány 276/2015. (IX. 21.) Korm. rendelete az energiával kapcsolatos termékek környezetbarát tervezési kötelezettségeinek előírásáról, valamint forgalomba hozatalának és megfelelőség értékelésének általános feltételeiről szóló 65/2011. (IV. 15.) Kormányrendelet módosításáról július 1. 10/A. (2) július 1-ét követően a típusengedély megszerzésének időpontjától függetlenül nem vehető használatba egyetemes szolgáltatásra jogosult felhasználási helyen a) olyan fűtőberendezés, amely a 813/2013/EU bizottsági rendeletben foglalt szezonális helyiségfűtési hatásfokra, vízmelegítési hatásfokra és hangteljesítményszintre, b) olyan vízmelegítő, amely a 814/2013/EU bizottsági rendeletben foglalt vízmelegítési hatásfokra és hangteljesítményszintre vonatkozó előírásoknak nem felel meg.

12 I. Jogi háttér 65/2011.(IV.15.) Kormányrendelet ismertetése 8/A. A helyiségfűtő berendezések, a kombinált fűtőberendezések, a vízmelegítők és a melegvíz-tároló tartályok használatbavételére vonatkozó előírások 10/A (3) szeptember 26-át követően a típusengedély megszerzésének időpontjától függetlenül nem helyezhető üzembe olyan melegvíztároló tartály, amely a 814/2013/EU bizottsági rendeletben foglalt hőtárolási veszteségre vonatkozó előírásoknak nem felel meg. 10/A (4) szeptember 26-át követően a típusengedély megszerzésének időpontjától függetlenül nem helyezhető üzembe a) olyan fűtőberendezés, amely a 813/2013/EU bizottsági rendeletben foglalt nitrogénoxid-kibocsátásra, b) olyan vízmelegítő, amely a 814/2013/EU bizottsági rendeletben foglalt nitrogénoxid-kibocsátásra vonatkozó előírásoknak nem felel meg.

13 I. Jogi háttér 65/2011.(IV.15.) Kormányrendelet ismertetése BIZOTTSÁG 2009/125/EG IRÁNYELV Az energia-felhasználó termékek környezeti hatásának javításáról, az energiafogyasztás és az emisszió csökkentéséről harmonizált törvényalkotással és műszaki, kereskedelmi akadályok megszűntetését követően kötelező végrehajtási utasításokkal ecodesing

14 I. Jogi háttér 2010/30/EU Rendeletek ismertetése ( ) Ez a rendelet a energiafogyasztási-címkézési és kiegészítő termékinformációs követelményeket állapít meg a legfeljebb 70kW mért hőteljesítményű szilárd tüzelésű kazánok, valamint a legfeljebb 70 kw mért hőteljesítményű szilárd tüzelésű kazánból, kiegészítő fűtőberendezésből, hőmérséklet-szabályozókból és napenergiakészülékből álló csomagok energiafogyasztásának címkézésére és kísérő termékismertetővel történő ellátásra vonatkozóan. Tájékoztatási kötelezettség: május 1.

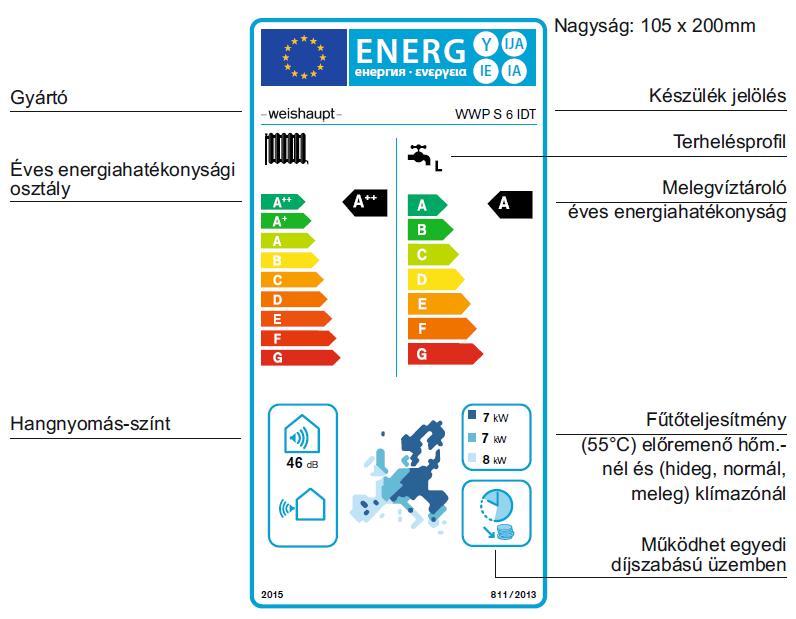

15 I. Jogi háttér EU Rendelet ismertetése (részlet) Szezonális hatásfokszámítás módszere, tartalma szilárd Ƞs szezonális hatásfok ƞs = ƞson F(1) F(2) + F(3) ahol: (1) ηson a VIII. melléklet 4. b) pont szerint számított szezonális főfunkciós helyiségfűtési hatásfok százalékban kifejezve, (2) F(1) a hőmérséklet-szabályozásnak a szezonális helyiségfűtési hatásfokra gyakorolt kedvezőtlen hatását veszi figyelembe; F(1) = 3 %; (3) F(2) a kiegészítő villamosenergia-fogyasztásnak a szezonális helyiségfűtési hatásfokra gyakorolt kedvezőtlen hatását veszi figyelembe; értékét százalékban kell kifejezni, és a 4. c) pont szerint kell kiszámítani; (4) F(3) a kapcsolt üzemű szilárd tüzelésű kazánok elektromos hatásfokának a szezonális helyiségfűtési hatásfokra gyakorolt kedvező hatását veszi figyelembe; értékét százalékban kell kifejezni, és az alábbiak szerint kell kiszámítani: F(3) = 2,5 ηel,n

16 I. Jogi háttér EU Rendelet ismertetése (részlet) Szezonális hatásfokszámítás módszere, tartalma szilárd

17 I. Jogi háttér EU Rendelet ismertetése (részlet) Szezonális hatásfokszámítás módszere, tartalma szilárd EEI energiahatékonysági mutató ƞs = ƞson x 100 x BLF F(1) F(2) x100 + F(3) x 100 ahol: a) ηson a VIII. melléklet 4. b) pontja szerint számított szezonális főfunkciós helyiségfűtési hatásfok; b) BLF a biomassza-címkézési tényező, amely a biomasszával működő kazánok esetében 1,45, a fosszilis tüzelőanyaggal működő kazánok esetében pedig 1; c) F(1) a hőmérséklet-szabályozásnak az energiahatékonysági mutatóra gyakorolt kedvezőtlen hatást veszi figyelembe; F(1) = 3; d) F(2) a kiegészítő villamosenergia-fogyasztásnak az energiahatékonysági mutatóra gyakorolt kedvezőtlen hatását veszi figyelembe, és értékét a VIII. melléklet 4. c) pontja szerint kell kiszámítani; e) F(3) a kapcsolt üzemű szilárd tüzelésű kazánok elektromos hatásfokának az energiahatékonysági mutatóra gyakorolt kedvező hatását veszi figyelembe, és értékét az alábbiak szerint kell kiszámítani: F(3) = 2,5 ηel,n

18 I. Jogi háttér EU Rendelet ismertetése (részlet) Szezonális hatásfokszámítás módszere, tartalma konvektor EEI = (ƞson*blf) 10+ F(1) + F(2) + F (3) F(4) F (5) a. EEI szezonális hatásfok b. ƞson a készülék hatásfok fűtőértékre számolva c. BLF a biomassza faktor d. F1 elektromos energia tárolás pozitív hatása e. F2 a hőmérsékletszabályozás pontossága f. F3 jelenlét érzékelés esetén 1%, nyitott ablak érzékelés esetén 1% g. F4 segédenergia felhasználás szorzók: 0,2 legnagyobb, 0,8 csökkentett, 1,3 standby h. F5 állandóan égő gyújtóégő G <42% <=F< 62%< =E< 72% < =D< 77%< = C< 82%< = B< 88%< =A< 107%< =A+< 130%<=A++

19 Gáztüzelő berendezések hatásfoka Tüzeléstechnikai hatásfok: Az égő üzeme közben, névleges teljesítményen értelmezett hatásfok; a veszteséget az égéstermékkel távozó energia jelenti: η tü 1 Q Q égéstermék bevezetett Elhanyagoljuk a sugárzási veszteséget, a tökéletlen égést és a további lehetséges veszteségeket.

20 Gáztüzelő berendezések hatásfoka Kazánhatásfok: A készülék üzeme közben értelmezett hatásfok. Az üzem során fellépő veszteségek: égéstermékkel távozó energia, égéstermék veszteség elégetlen veszteség, tökéletlen égésből származó veszteség készülék felületéről a környezetbe távozó energia, elnevezése: sugárzási veszteség a kazánról a környezetnek sugárzással és konvekcióval átadott energiát tartalmazza (szigeteletlen készüléknél 10% is lehet) korom- és pernyeveszteség (gáztüzelésnél nem jelentkezik) rostély- és salakveszteség (gáztüzelésnél nem jelentkezik) η k Q Q hasznos bevezetett 1 Q égéstermék Q sugárzási Q Q elégetlen bevezetett Q korom Q salak

21 Gáztüzelő berendezések hatásfoka Kazánhatásfok részterhelésen: A kazánnak nem kell a teljes fűtési időszakban maximális terheléssel üzemelnie. A csak fűtésre szolgáló berendezések a fűtési idény több mint 80%-ban a méretezési teljesítmény felénél kisebb teljesítményen működnek. A teljes terheléssel való üzemelés csak nagyon rövid időszakra jellemző. A kazán részterhelésen való üzemekor az égőt ki-be kapcsolja. Kikapcsolt állapotban nincs energia bevitel, de a kazánban továbbra is meleg a fűtővíz ezért változatlanul van vesztesége. Ezt a veszteséget készenléti veszteségnek nevezzük. η részterhelés 1 q η k készenléti Δτ Δτ 2 1

22 Gáztüzelő berendezések hatásfoka Fűtési kazánok éves hatásfoka: A kazánok tényleges energiafelhasználását legjobban az éves hatásfok jellemzi. Ez a teljes fűtési idényben hasznosított és a kazánba ténylegesen bevezetett energia hányadosa. η éves Éves fütési energia felhasználás Éves tüzelési energia felhasználás η éves Q be Q Q h készenléti τ üzemszünet üzem η éves Z Z v ηk 1 q készenléti 1

23 Zárt égésterű készülékek konstrukciós kialakítása, fejlődése Turbó készülék Jellemzők: Állandó fordulatszámú ventilátor Részterhelésen magas légfelesleg (λ) ΔP követelmény Valójában részleges előkeveréses atmoszférikus égő (lásd kéményes ) Modulációs tartomány % Külön turbó-kamra Nincs kondenzvíz elvezetés η=90-92% és η NNG 93%

24 Zárt égésterű készülékek konstrukciós kialakítása, fejlődése Első Generációs kondenzációs készülék Jellemzők: Állandó fordulatszámú ventilátor Részterhelésen magas légfelesleg (λ) Hagyományos kazánegység és egy után-kapcsolt kondenzációs részegység (ellenáram) Valójában ez is részleges előkeveréses atmoszférikus égő (lásd külön levegő és gázbevezetés) Modulációs tartomány % Magas elektromos energia felvétel a nagy belső ellenállás miatt η=>100%

25 Zárt égésterű készülékek konstrukciós kialakítása, fejlődése Második Generációs kondenzációs készülék Jellemzők: Már változó fordulatszámú ventilátor Már csak egy közös hőcserélő (közös házba építve - ellenáram) Valójában ez is részleges előkeveréses atmoszférikus égő (lásd külön levegő és gázbevezetés) Modulációs tartomány % Égéstermék és a fűtővíz ellenáramban Teljes egészében korrózióálló anyagból készül η=>103%

26 Zárt égésterű készülékek konstrukciós kialakítása, fejlődése Harmadik Generációs kondenzációs készülék Jellemzők: Széles fordulatszámú ventilátor Egy kondenzációs hőcserélő és egy HMV tároló összeépítésnek elve Ez már teljes előkeveréses túlnyomásos felületi égő Modulációs tartomány: (10) % Égéstermék és a fűtővíz/hmv ellenáramban η=>105% kis teljesítményű fűtési igényekre, mert a kiválasztás szempontja a HMV teljesítményigény

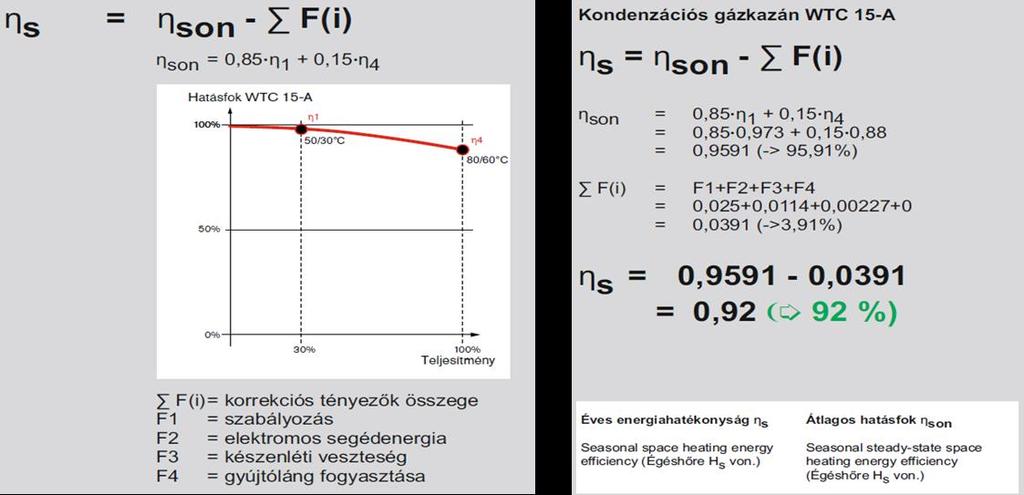

27 Szezonális hatásfokszámítás módszere, tartalma

28 Szezonális hatásfokszámítás módszere, tartalma földgáz/olaj

29 Szezonális hatásfokszámítás módszere, tartalma

30 Szezonális hatásfokszámítás módszere, tartalma Az égéshő és fűtőérték eltérő meghatározásából adódik a kondenzációs kazánok látszólag 100%-nál nagyobb hatásfoka. A földgáz égéshője kj/kg, fűtőértéke kj/kg. A hatásfok számításnál a referencia érték a fűtőérték, így egy veszteség nélküli gázkazán esetén a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 100,00 %. A kondenzációs kazán esetén azonban a füstgáz vízgőz tartalmát kondenzáltatjuk (cseppfolyós halmazállapotra hozzuk) és az így felszabaduló hőt is hasznosítjuk. Így a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 108,86 %. A szezonális hatásfok a gyártó által egy reprodukálható mérés és számítás alapján, felelősséggel megadott adat. Kémiai úton előállított hőenergia hatásfoka, ami nem tartalmaz regeneratív energiahányadot, nem lehet nagyobb, mint 100%!

31 Szezonális hatásfokszámítás módszere, tartalma

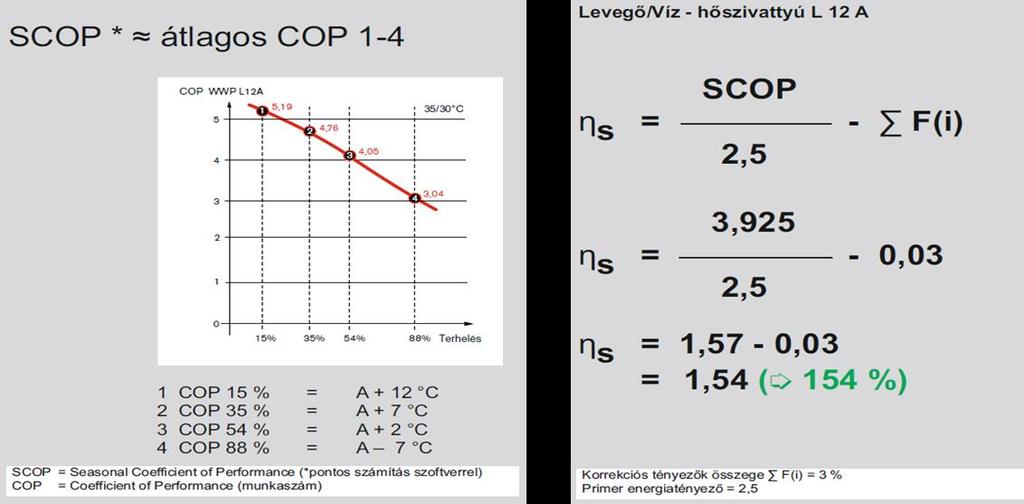

32 Szezonális hatásfokszámítás módszere, tartalma - hőszivattyú

33 Az Energiahatékonysági osztályba sorolás, formai követelmények

34 a LOT 1 és LOT 2 (kivonat) LOT 1 Helyiség- és kombi fűtőkészülékek Gáz/olaj/elektromos Termékek Gáz- és olajkazánok Hőszivattyú Kapcsolt hőtermelés Címkézés VO 811/2013 Gáz- és olajkazánok Hőszivattyú Kapcsolt hőtermelés <400kW <400kW < 50kW <70kW <70kW < 50kW LOT 2 Vízmelegítők Gáz/olaj/elektromos Termékek <400kW Melegvíztárolók <2000l Direkt fűtésű tárolók <2000l HMV hőszivattyúk <2000l Címkézés VO 812/2013 Melegvíztárolók <500l Direkt fűtésű tárolók <500l HMV hőszivattyúk <500l

35 Az Energiahatékonysági osztályba sorolás, formai követelmények

36 Az Energiahatékonysági osztályba sorolás, formai követelmények

37 Az Energiahatékonysági osztályba sorolás, formai követelmények

38 Az Energiahatékonysági osztályba sorolás, formai követelmények

39 Az Energiahatékonysági osztályba sorolás, formai követelmények

40 Az Energiahatékonysági osztályba sorolás, formai követelmények

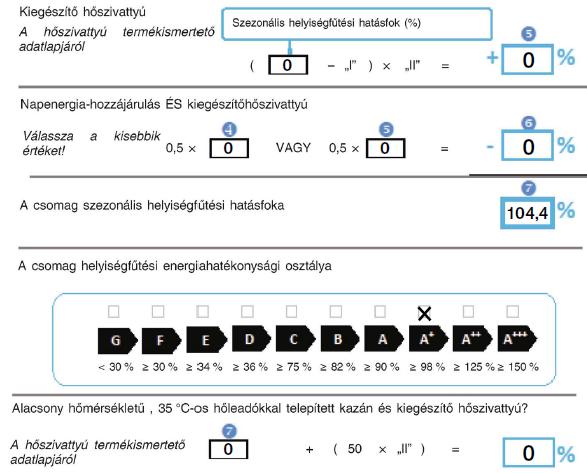

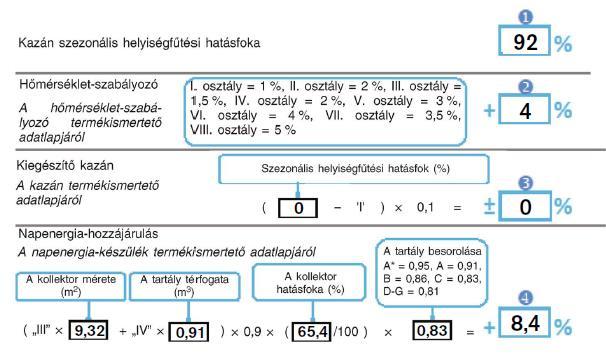

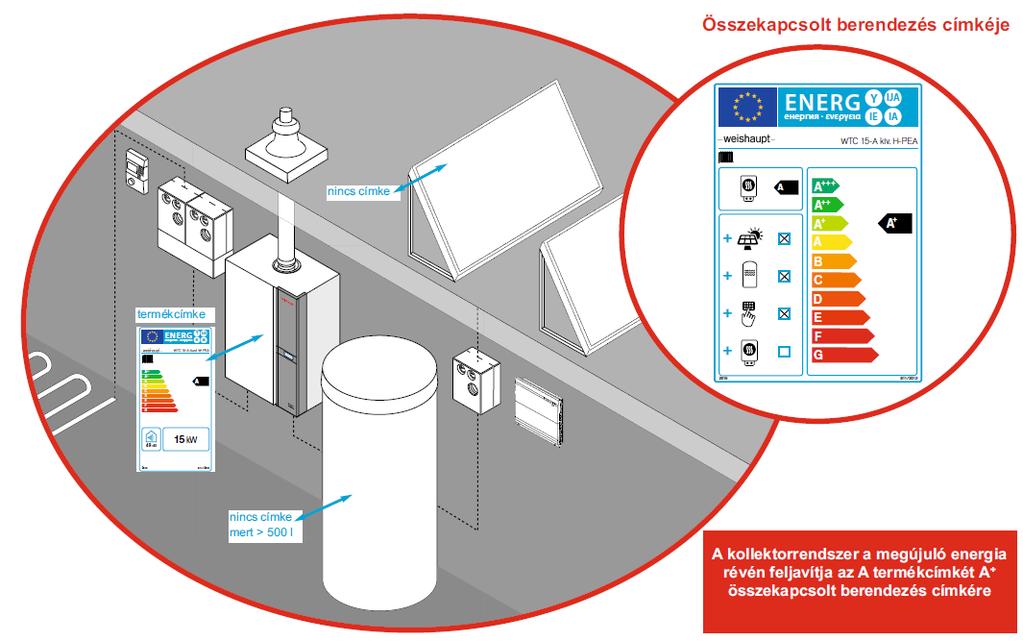

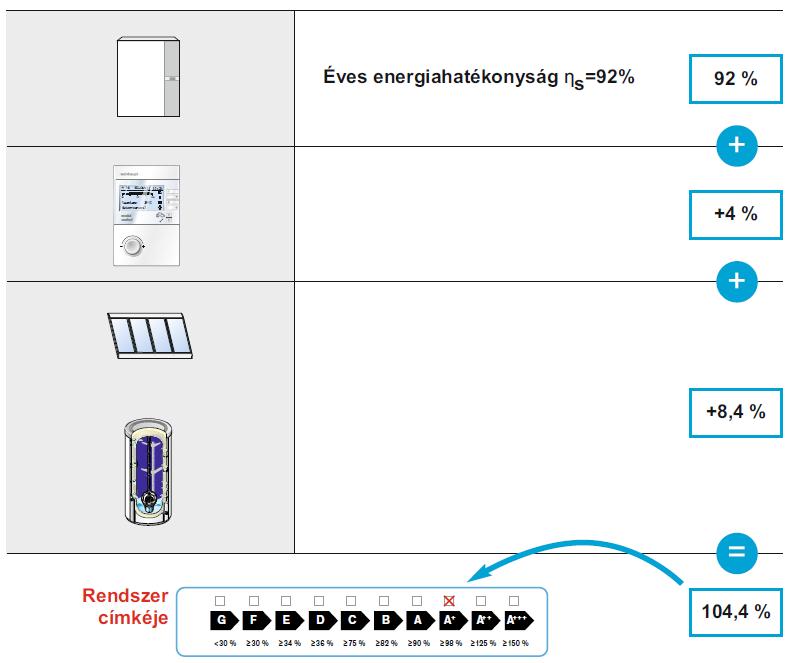

41 Rendszer-energiacímke fogalma, követelményszintjei

42 Rendszer-energiacímke fogalma, követelményszintjei

43 Rendszer-energiacímke fogalma, követelményszintjei

44 Rendszer-energiacímke fogalma, követelményszintjei

45 Rendszer-energiacímke fogalma, követelményszintjei

46 Rendszer-energiacímke fogalma, követelményszintjei

47 Kondenzációs készülékek rendszerbefoglalásának követelményei az épületek épületfizikai tulajdonságai (rétegrendi hőátbocsátási tényezők, hőtároló tömegek, tájolásból fakadó indirekt hatások, stb.) javultak, változtak. Itt az új építésűek mellett az energetikailag felújított épületekről is beszélünk. a felhasználói igények is változtak. Az alacsony energiaigényű épületek magas szolgáltatás biztonsággal és komforttal jelentek meg. az EU Irányelveknek megfelelően a megújuló energiaforrások alkalmazásának részaránya fokozatosan növekszik. a passzívházak vagy 0-emisszójú épületek szakítanak a hagyományos felfogással és speciális épületgépészeti megoldást kérnek. az állami támogatású pályázati struktúrában szinte alapkövetelmény a megfelelő rendszer-kombináció, hogy az elvárt energiahatékonysági osztályba sorolás teljesíthető legyen.

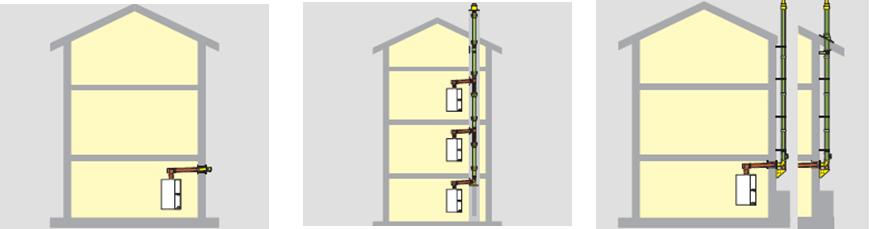

48 Kondenzációs készülékek rendszerbefoglalásának követelményei Egy adott épület hő- és hűtési energiaszükségletének kiszolgálásra jól választott épületgépészeti berendezés fő ismérvei: illeszkedik az épület stílusához, belső kialakításához de az épületben elegendő hely áll rendelkezésre a gépészeti berendezések szakszerű és kezelhető elhelyezésére az át-, be- és kitörési pontok, rögzítések előre meghatározottak, beleértve a tetőhéjalást is (égéstermék, napkollektor, stb.) A kevesebb, sokszor több elv alapján egy összetett, de szabályzás- és vezérléstechnikailag átlátható és főleg a felhasználó által is kezelhető rendszer alacsony üzemeltetési költségek energiahatékony, környezetbarát (emisszió)

49 A gázkészülék részeként tanúsított és a CE tanúsított égéstermék elvezető berendezések Jogszabályi háttér: 22/1998. (IV.17.) IKIM Az egyes gázfogyasztó készülékek kialakításáról és megfelelőségének tanúsításáról szóló rendelet MSZ CEN/TR 1749 A gázkészülékeknek az égéstermék-elvezetés módja szerinti osztályozási rendszere szabvány MBSZ Műszaki Biztonsági Szabályzat MSZ EN Égéstermék elvezető berendezések 2 rész. MSZ EN :2002+A2:2008 és :2003+A1:2009 Égéstermék elvezető berendezések hő- és áramlástechnikai méretezés egy- és több tüzelőberendezéshez MSZ EN 1443 Égéstermék elvezető berendezések általános követelmények 3/2003. (I.25.) BM-GKM-KvVM együttes Rendelet szerinti minősített égéstermék elvezető szerkezetek

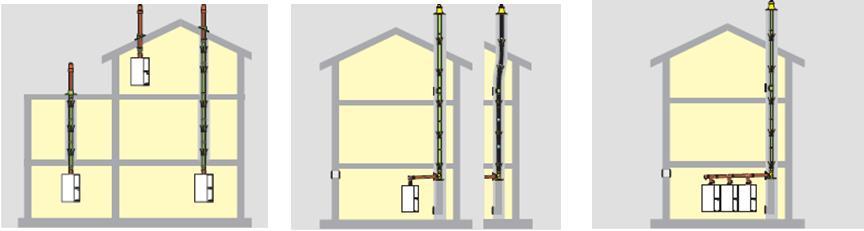

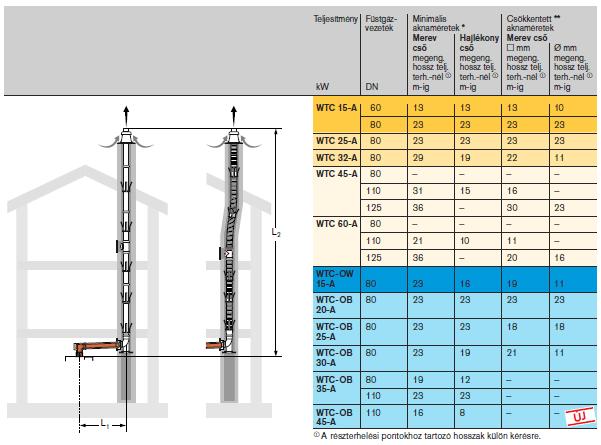

50 Gázkészülék részeként tanúsított égéstermék elvezető berendezés

51 Gázkészülék részeként tanúsított égéstermék elvezető berendezés

52 Gázkészülék részeként tanúsított égéstermék elvezető berendezés

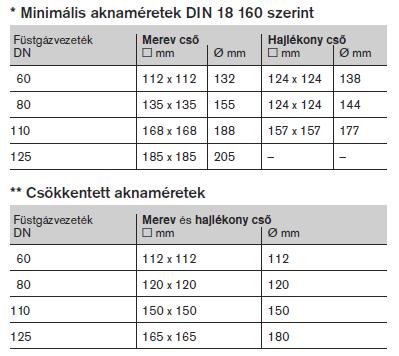

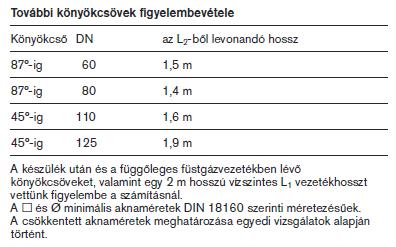

53 Gázkészülék részeként tanúsított égéstermék elvezető berendezés

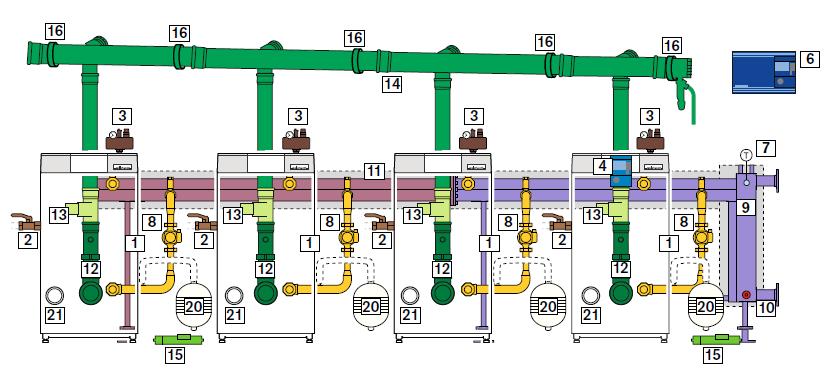

54 Gázkészülék részeként tanúsított égéstermék elvezető berendezés

55 CE tanúsított égéstermék elvezető berendezések C6x típus: az égést levegővel tápláló és az égésterméket elvezető különkülön tanúsított és forgalmazott rendszerhez való csatlakoztatásra alkalmas, C típusú készülék. A C6x típushoz azért nem tartoznak Jász-Nagykun- Szolnokázó ábrák, mert ezeket a készülékeket az égéstermék-elvezető rendszer nélkül hozzák forgalomba. Az ilyen készülékek a C típusú készülékek valamelyik elrendezéséhez hasonló elrendezéssel építhetők be. (GMBSZ)

56 CE tanúsított égéstermék elvezető berendezések Égési levegő bevezetés és égéstermék-elvezetés Az EU-ban bevezetett és együtt-tanúsított gázkészülék telepítése esetén a gázkészülék és az annak szerves részeként tanúsított levegő és égéstermék csőrendszer összehangolt működését nem a nemzeti installációs eljárás, hanem a készülék forgalomba hozatalához szükséges egyetlen CE tanúsítása igazolja (egyszerűbb tervezés és kivitelezés, gyári rendszergarancia és felelősség) A hagyományosnak mondható gázkészülék telepítésénél összekapcsolunk egy CE tanúsított gázkészüléket egy CE tanúsított kéménnyel (égéstermék elvezetővel), azaz a kettő vagy több CE tanúsított elemből összeállított komplett rendszer megfelelő működését a nemzeti installációs eljárás keretében biztosítjuk: a 11/2013 (III.21.) NGM rendelet szerinti igazolások fogadhatóak el az elosztói engedélyes részéről (ATB nincs felsorolva!). C 2X, C 4X,C 6X, C 8X

57 III. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles létesítési eljárások 1. Tervköteles eljárás - 191/2009. (IX. 15.) Kormányrendelet 2. Készülékcsere eljárás (GMBSZ 2006 hatályon kívül) A 111/2003.(VII. 29.) Korm. rendelet 2. sz. mellékletét képező Gázelosztási Szabályzat 21.. (1) bekezdés szerint: a legfeljebb azonos teljesítményű, azonos működési elvű, azonos rendeltetésű, és a készülékek osztályozása (4. sz. melléklet) szerint azonos alcsoportba tartozó gázfogyasztó készülékek nem tervköteles cseréje során az eredeti létesítéskor hatályban lévő vagy jelen szabályzat előírásait kielégítő légellátási és égéstermék elvezetési feltételek meglétét ellenőrizni kel. E tekintetben a kémény megfelelőségének igazolásaként az időszakos és érvényes kéményvizsgálati bizonylat is elfogadható.

58 III. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles létesítési eljárások 3. Egyszerűsített készülékcsere eljárás Meglévő gázfogyasztó készülék cseréje egyszerűsített eljárással az alábbi feltételek egyidejű fennállás a esetén végezhető: a) az új készülék legfeljebb 36kW hőterhelésű, b) az új készülék hőterhelése nem nagyobb a meglévő készülék hőterhelésénél, c) a készülék csere nem jár a fogyasztói gázvezeték cseréjével, átalakításával, d) az új készülék besorolása: folytatás

59 III. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles létesítési eljárások 3. Egyszerűsített készülékcsere eljárás a) az új készülék besorolása: da) megegyezik a meglévő készülék besorolásával, a készülék elhelyezése a létesítéskor érvényes műszaki biztonsági feltételeknek változatlanul megfelel, továbbá kéménybekötött készülék esetében az új gázfogyasztó készülék csak olyan egyedi, önálló égéstermék elvezető berendezésbe csatlakozik, ami megfelel az új gázfogyasztó készülék gyártója által elő írt követelményeknek; a kéményseprő-ipari közszolgáltató megfelelő minősítésű nyilatkozata rendelkezésre áll arról az égéstermék-elvezető rendszerről, amelyhez az új készülék csatlakozik, vagy db) ha az új készüléket kizárólag a készülék részeként tanúsított égéstermék-elvezető és égési-levegő hozzávezető rendszerelemeivel, a készülék gyártójának utasítása alapján szerelik, és a helyiséglevegőtől független ( C ) üzemmódban helyezik üzembe.

60 III. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles létesítési eljárások 3. Egyszerűsített készülékcsere eljárás dc) ha az új készülék EK típusvizsgálati tanúsítványa szerint a 2. melléklet b) pontjának megfelelően alkalmas nem a gázkészülék részeként tanúsított égéstermék-elvezető és égési levegő hozzávezető rendszer elemeivel történő szerelésre és az alkalmazott égéstermékelvezető és égési levegő hozzávezető rendszer gyártójának a 2. mellékletben megadott részletekre kiterjedő utasítása alapján szerelik, valamint a helyiséglevegőtől független üzemmódban helyezik üzembe.

61 III. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles létesítési eljárások 3. Egyszerűsített készülékcsere eljárás Az ErP rendeleteknek nem megfelelő kéményes készülék esetén: MBSZ szerint új létesítésnél huzamos emberi tartózkodású térben NEM helyezhető el MBSZ szerint már üzemelő B készülék helyére csak az 5.3 Egyszerűsített készülékcsere szerint szerelhető fel B készülék 5.3 szerinti létesítés esetén az MBSZ (C) pont feltételeinek is meg kell valósulnia Összefoglalva: Új létesítés (tervköteles) nem lehet B típusú készüléket felszerelni Csere esetén pedig csak Egyszerűsített készülékcsere eljárás szerint lehet B típusú készüléket B típusú készülékre cserélni

62 III. Engedélyezési és telepítési háttér Tervköteles és nem tervköteles létesítési eljárások 3. Egyszerűsített készülékcsere eljárás Az ErP rendeleteknek nem megfelelő zárt égésterű készülék esetén: MBSZ általános előírások mellett a (égéstermék elvezetés) követelményeket is be kell tartani és ezek együttes feltételei teljesülése esetén helyezhető el Összefoglalva: Új létesítés (tervköteles) lehet C készüléket felszerelni Csere esetén B típusú készüléket Egyszerűsített készülékcsere eljárás keretében lehet C típusú készülékre cserélni A csere során mind a részeként tanúsított, mind az önálló rendszer jellegű égéstermék elvezető berendezés használható, amennyiben a gázkészüléknek van C6x tanúsítványa.

63 III. Engedélyezési és telepítési háttér OTÉK és OTSZ vonzata és követelményei Országos Településrendezési és Építési Követelményekről szóló jogszabály (OTÉK) 182/2008. (VII. 14.) Korm. Rendelet az országos településrendezési és építési követelményekről szóló 253/1997.(XII. 20.) Korm. rendelet módosításáról Országos Tűzvédelmi Szabályzat (OTSZ) 54/2014.(XII.5.) BM rendelet

64 III. Engedélyezési és telepítési háttér OTÉK vonzata és követelményei 74. (1) A tüzelő-, energiatermelő berendezések gáznemű égéstermékét - a 80. -ban foglaltak kivételével - a tető fölé, szabadba kell kivezetni. E célra égéstermék-elvezetőt (kéményt, füstcsatornát) kell tervezni és megvalósítani a vonatkozó előírások figyelembevételével. 80. (1) Homlokzati égéstermék-kivezetést létesíteni - a (2) bekezdésben foglalt kivétellel - építmény, építményrész homlokzatán nem lehet. (2) Homlokzati égéstermék-kivezetési hely létesíthető - ha a kivezetési helytől mért 10,0 m távolságon belül nincs épület - e rendelkezés hatálybalépését megelőzően használatba vett, meglévő

65 III. Engedélyezési és telepítési háttér OTÉK vonzata és követelményei a) földszintes és szabadon, illetve oldalhatáron álló épület homlokzatán, b) többszintes épület homlokzatán azzal, hogy lakásfűtő (6 kwnál nagyobb hőteljesítményű) és vízmelegítő(együtt vagy külön) gázfogyasztó készülék homlokzati kivezetésének tengelyétől mért 2,0-2,0 m-es sávban a kivezetés felett a teljes épületmagasságra vonatkozóan a homlokzaton szellőztetésre szolgáló nyílás vagy nyílászáró nincs. (3) Homlokzati égéstermék-kivezetési hely nem létesíthető a) a gyalogos és gépkocsival használt átjárókban, aluljárókban, áthajtókban, b) a légaknában, c) a légudvarban

66 III. Engedélyezési és telepítési háttér OTÉK vonzata és követelményei a 71. (4) bekezdésében foglaltak kivételével, bekezdés (4) Légudvarban - az (5) bekezdésben foglaltak kivételével - gázüzemű lakásfűtő és vízmelegítő készülékhomlokzati égéstermék-kivezetéssel nem alkalmazható d) a bevilágító aknában, e) a zárt, át nem szellőző kis alapterületű belső udvarban, verandán, beépített loggián, tornácon, padláson, ki nem szellőző zugokban, f) a közvetlenül csatlakozó járdaszinttől mért 2,10 m-es magasság alatt.

67 III. Engedélyezési és telepítési háttér OTSZ vonzata és követelményei VII. FEJEZET RENDELTETÉSTŐL FÜGGŐ LÉTESÍTÉSI KÖVETELMÉNYEK 33. (7) Az adott épület mértékadó kockázati besorolásának megfelelő tűzgátló építményszerkezetekkel kell határolni a) a 140 kw összteljesítmény feletti kazánhelyiséget, b) a gázmotor tereket, ha az összteljesítmény meghaladja a 140 kw-t,

68 III. Engedélyezési és telepítési háttér Energiahatékonysági törekvések installációs változásai évi LVII. törvény az energiahatékonyságról 10. energiahatékonyság-javulás: az energiahatékonyság növekedése a technológiai, magatartásbeli vagy gazdasági változások vagy ezek kombinációjának eredményeképpen 11. energia megtakarítás: az az energiamennyiség, amellyel csökkent valamely energiahatékonyság-javító intézkedés végrehajtása után a mért vagy becsült fogyasztás az intézkedést megelőzőhöz képest, biztosítva az energiafogyasztást befolyásoló külső feltételeknek megfelelő normalizálást 22. komplex korszerűsítés: az épülethatároló szerkezetek és az épületgépészeti rendszerek többségét érintő korszerűsítés, amely a korszerűsítés előtti szinthez képest jelentős energiahatékonyság-javulást eredményez

69 IV. Összefoglalás - útravaló Ha a Megrendelő az önmegvalósítás tükrét is tartja a Tervező elé, akkor is végig kell gondolni és felelősségteljesen ki kell választani, ad absurdum ki kell zárni megoldási lehetőségeket, hogy - energiahatékony - kezelhető, üzemeltethető - a felhasználáshoz legjobban illeszkedő - a felhasználóhoz legjobban illeszkedő fűtési (hőtermelő) rendszereket tudjunk létesíteni.
