1 DICHTOMATIK ny seal. Any time. Any seal. Any time. Any seal. Any time. Any seal. Any tim w.dichtomatik.eu TIK DICHTOMATIK DICHTOMATIK DICHTOMATIK DICHTOMATIK DICHTOMATIK

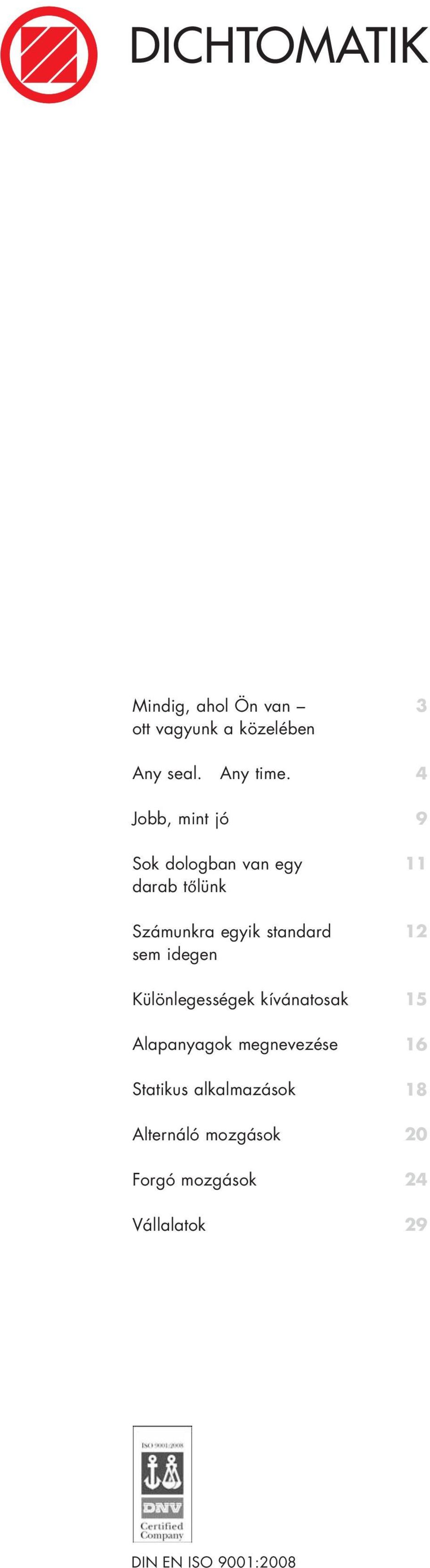

2 DICHTOMATIK Mindig, ahol Ön van ott vagyunk a közelében Any seal. Any time. Jobb, mint jó Sok dologban van egy darab tőlünk Számunkra egyik standard sem idegen Különlegességek kívánatosak Alapanyagok megnevezése Statikus alkalmazások Alternáló mozgások Forgó mozgások Vállalatok DIN EN ISO 9001:2008

3

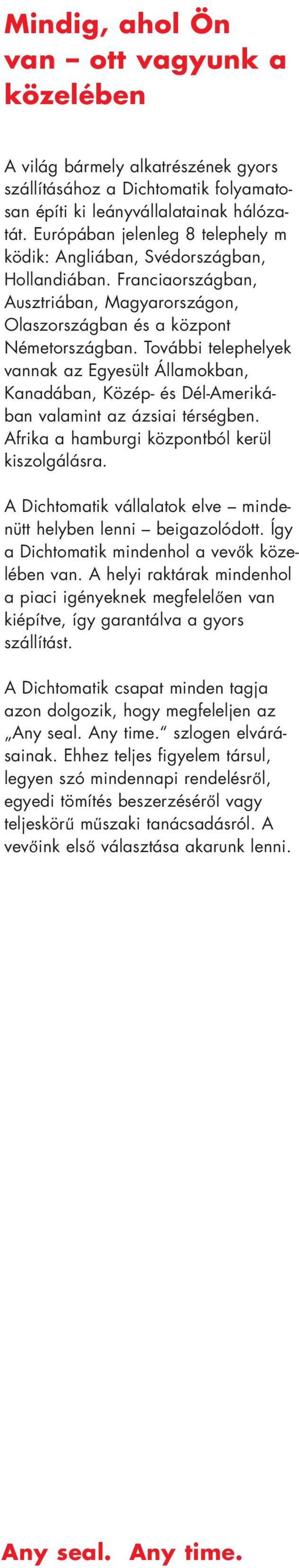

4 Mindig, ahol Ön van ott vagyunk a közelében A világ bármely alkatrészének gyors szállításához a Dichtomatik folyamatosan építi ki leányvállalatainak hálózatát. Európában jelenleg 8 telephely m ködik: Angliában, Svédországban, Hollandiában. Franciaországban, Ausztriában, Magyarországon, Olaszországban és a központ Németországban. További telephelyek vannak az Egyesült Államokban, Kanadában, Közép- és Dél-Ameriká - ban valamint az ázsiai térségben. Afrika a hamburgi központból kerül kiszolgálásra. A Dichtomatik vállalatok elve mindenütt helyben lenni beigazolódott. Így a Dichtomatik mindenhol a vevők közelében van. A helyi raktárak mindenhol a piaci igényeknek megfelelően van kiépítve, így garantálva a gyors szállítást. A Dichtomatik csapat minden tagja azon dolgozik, hogy megfeleljen az Any seal. Any time. szlogen elvárásainak. Ehhez teljes figyelem társul, legyen szó mindennapi rendelésről, egyedi tömítés beszerzéséről vagy teljeskörű műszaki tanácsadásról. A vevőink első választása akarunk lenni. Any seal. Any time.

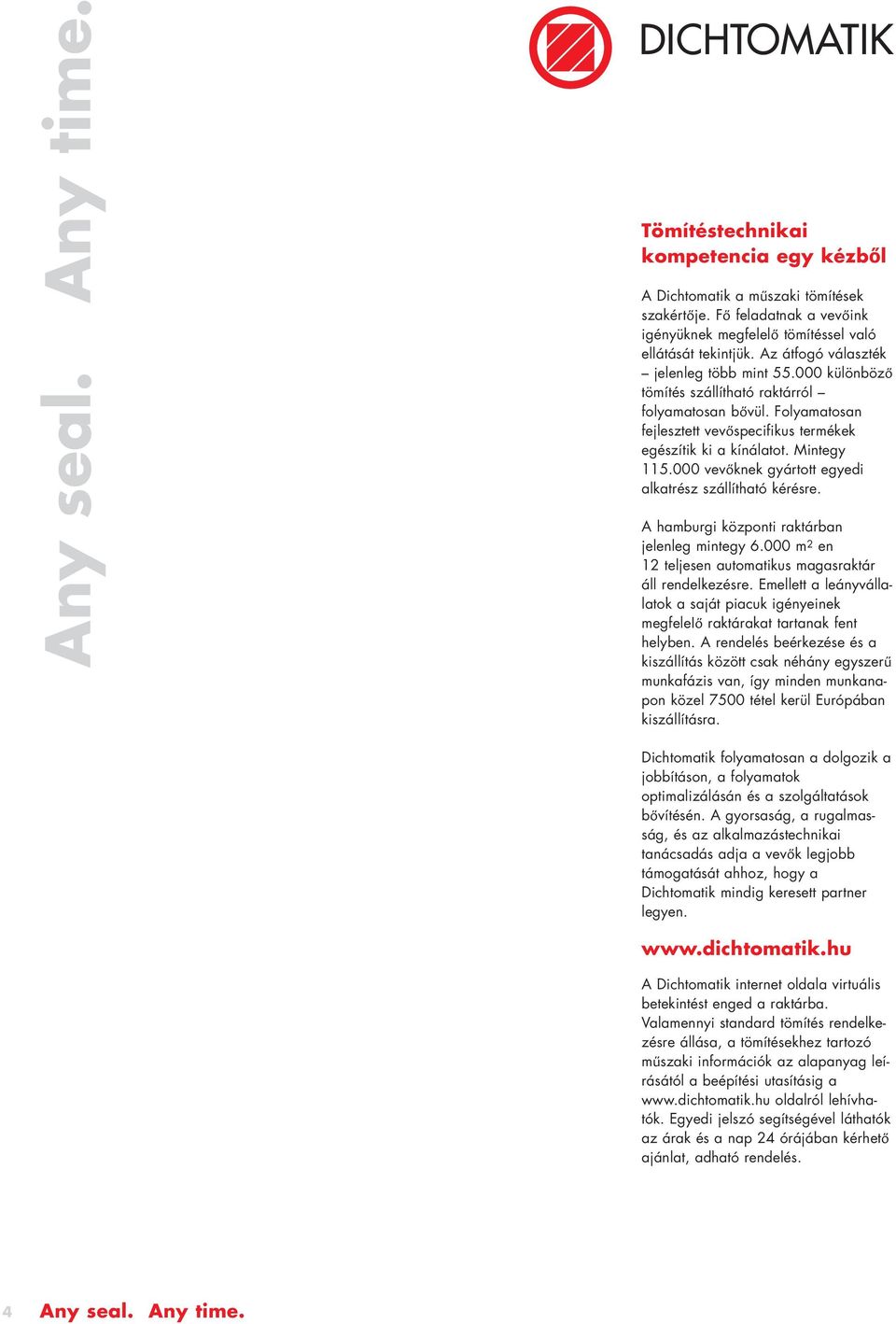

5 Any seal. Any time. DICHTOMATIK Tömítéstechnikai kompetencia egy kézből A Dichtomatik a műszaki tömítések szakértője. Fő feladatnak a vevőink igényüknek megfelelő tömítéssel való ellátását tekintjük. Az átfogó választék jelenleg több mint különböző tömítés szállítható raktárról folyamatosan bővül. Folyamatosan fejlesztett vevőspecifikus termékek egészítik ki a kínálatot. Mintegy vevőknek gyártott egyedi alkatrész szállítható kérésre. A hamburgi központi raktárban jelenleg mintegy m 2 en 12 teljesen automatikus magasraktár áll rendelkezésre. Emellett a leányvállalatok a saját piacuk igényeinek megfeleiő raktárakat tartanak fent helyben. A rendelés beérkezése és a kiszállítás között csak néhány egyszerű munkafázis van, így minden munkanapon közel 7500 tétel kerül Európában kiszállításra. Dichtomatik folyamatosan a dolgozik a jobbításon, a folyamatok optimalizálásán és a szolgáltatások bővítésén. A gyorsaság, a rugalmasság, és az alkalmazástechnikai tanácsadás adja a vevők legjobb támogatását ahhoz, hogy a Dichtomatik mindig keresett partner legyen. A Dichtomatik internet oldala virtuális betekintést enged a raktárba. Valamennyi standard tömítés rendelkezésre állása, a tömítésekhez tartozó műszaki információk az alapanyag leírásától a beépítési utasításig a oldalról lehívhatók. Egyedi jelszó segítségével láthatók az árak és a nap 24 órájában kérhető ajánlat, adható rendelés. 4 Any seal. Any time.

6

7

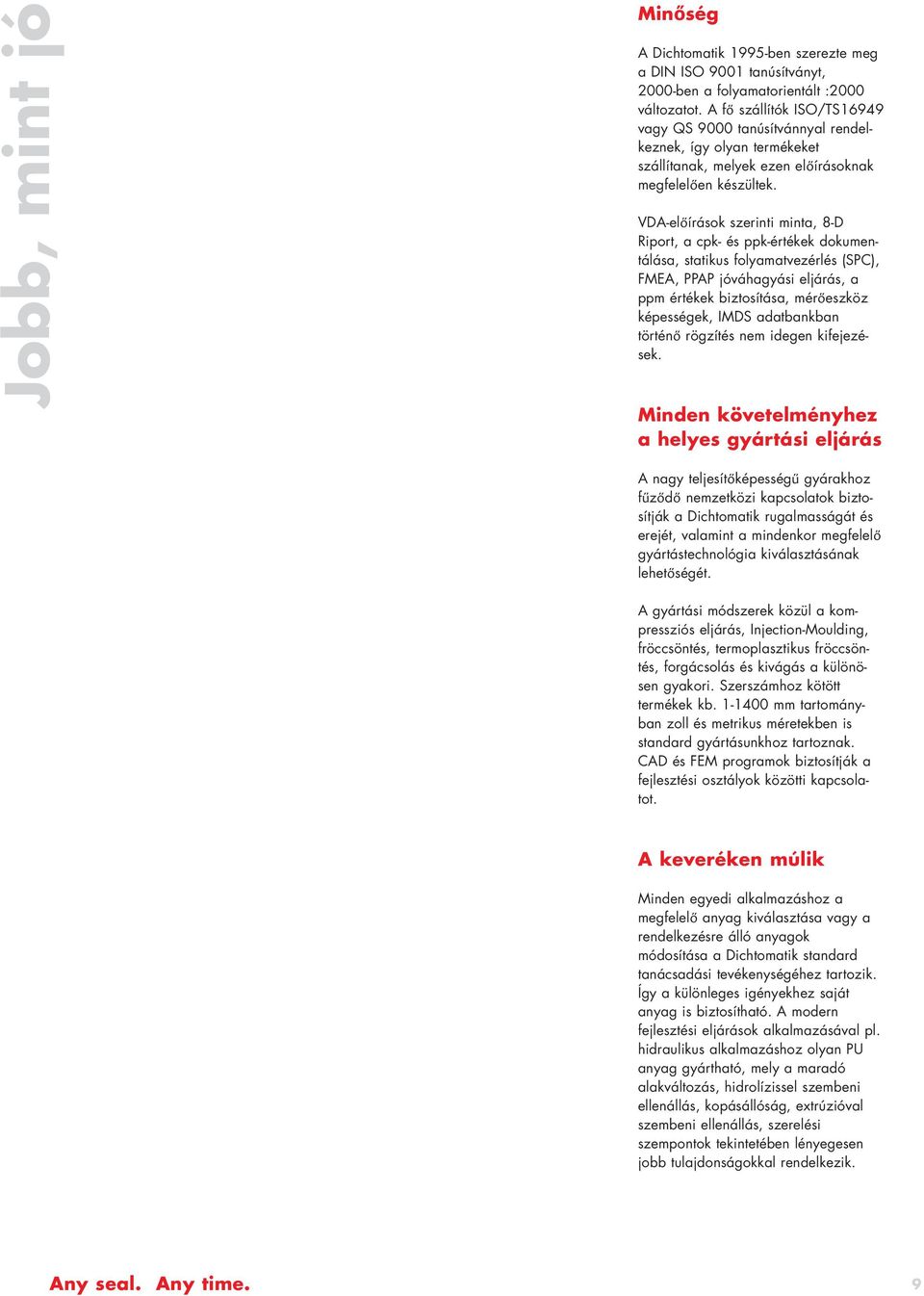

8 Jobb, mint jó Minőség A Dichtomatik 1995-ben szerezte meg a DIN ISO 9001 tanúsítványt, 2000-ben a folyamatorientált :2000 változatot. A fő szállítók ISO/TS16949 vagy QS 9000 tanúsítvánnyal rendelkeznek, így olyan termékeket szállítanak, melyek ezen előírásoknak megfelelően készültek. VDA-előírások szerinti minta, 8-D Riport, a cpk- és ppk-értékek dokumentálása, statikus folyamatvezérlés (SPC), FMEA, PPAP jóváhagyási eljárás, a ppm értékek biztosítása, mérőeszköz képességek, IMDS adatbankban történő rögzítés nem idegen kifejezések. Minden követelményhez a helyes gyártási eljárás A nagy teljesítőképességű gyárakhoz fűződő nemzetközi kapcsolatok biztosítják a Dichtomatik rugalmasságát és erejét, valamint a mindenkor megfelelő gyártástechnológia kiválasztásának lehetőségét. A gyártási módszerek közül a kompressziós eljárás, Injection-Moulding, fröccsöntés, termoplasztikus fröccsöntés, forgácsolás és kivágás a különösen gyakori. Szerszámhoz kötött termékek kb mm tartományban zoll és metrikus méretekben is standard gyártásunkhoz tartoznak. CAD és FEM programok biztosítják a fejlesztési osztályok közötti kapcsolatot. A keveréken múlik Minden egyedi alkalmazáshoz a megfelelő anyag kiválasztása vagy a rendelkezésre álló anyagok módosítása a Dichtomatik standard tanácsadási tevékenységéhez tartozik. Így a különleges igényekhez saját anyag is biztosítható. A modern fejlesztési eljárások alkalmazásával pl. hidraulikus alkalmazáshoz olyan PU anyag gyártható, mely a maradó alakváltozás, hidrolízissel szembeni ellenállás, kopásállóság, extrúzióval szembeni ellenállás, szerelési szempontok tekintetében lényegesen jobb tulajdonságokkal rendelkezik. Any seal. Any time. 9

9

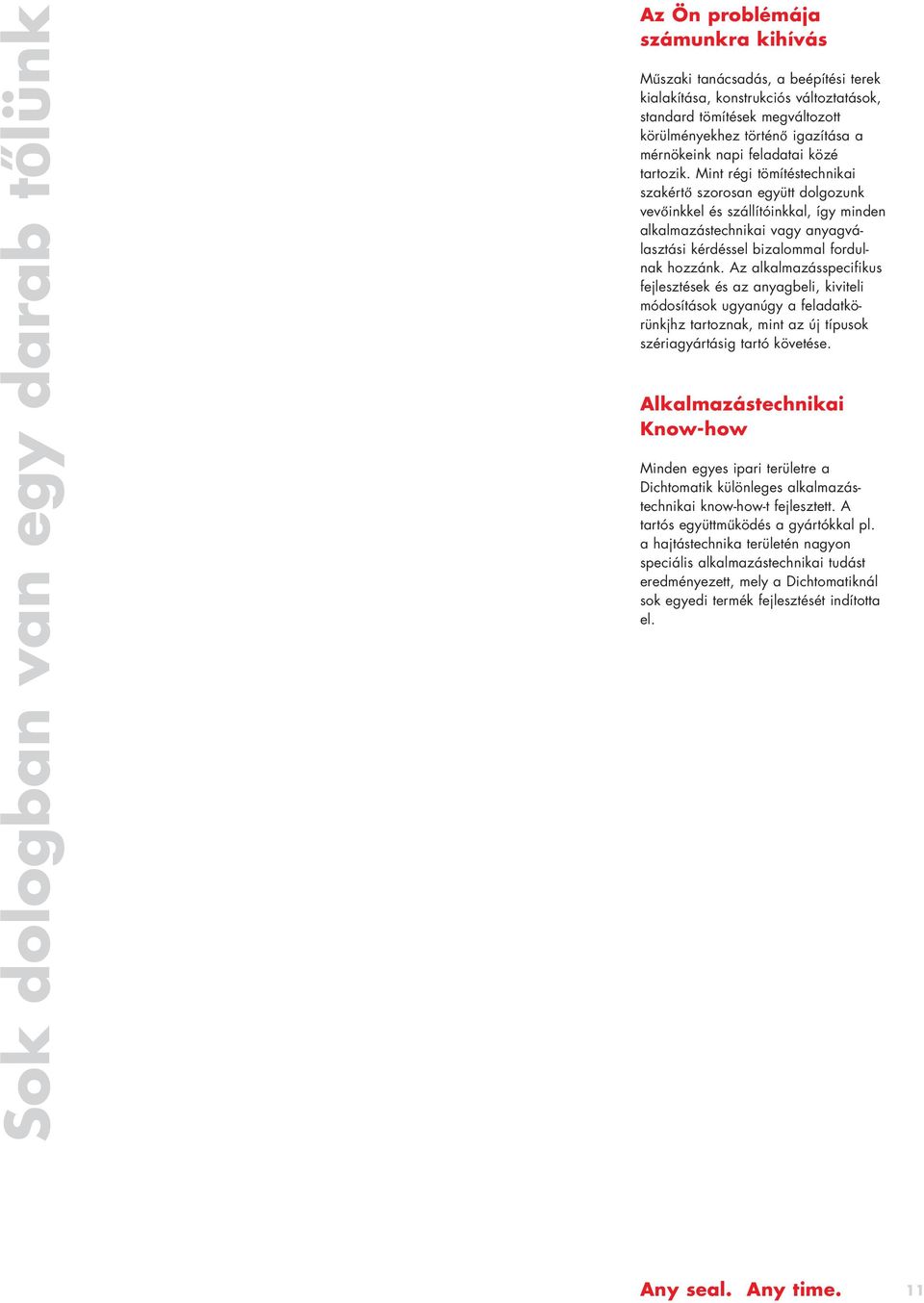

10 Sok dologban van egy darab tőlünk Az Ön problémája számunkra kihívás Műszaki tanácsadás, a beépítési terek kialakítása, konstrukciós változtatások, standard tömítések megváltozott körülményekhez történő igazítása a mérnökeink napi feladatai közé tartozik. Mint régi tömítéstechnikai szakértő szorosan együtt dolgozunk vevőinkkel és szállítóinkkal, így minden alkalmazástechnikai vagy anyagválasztási kérdéssel bizalommal fordulnak hozzánk. Az alkalmazásspecifikus fejlesztések és az anyagbeli, kiviteli módosítások ugyanúgy a feladatkörünkjhz tartoznak, mint az új típusok szériagyártásig tartó követése. Alkalmazástechnikai Know-how Minden egyes ipari területre a Dichtomatik különleges alkalmazás - technikai know-how-t fejlesztett. A tartós együttműködés a gyártókkal pl. a hajtástechnika területén nagyon speciális alkalmazástechnikai tudást eredményezett, mely a Dichtomatiknál sok egyedi termék fejlesztését indította el. Any seal. Any time. 11

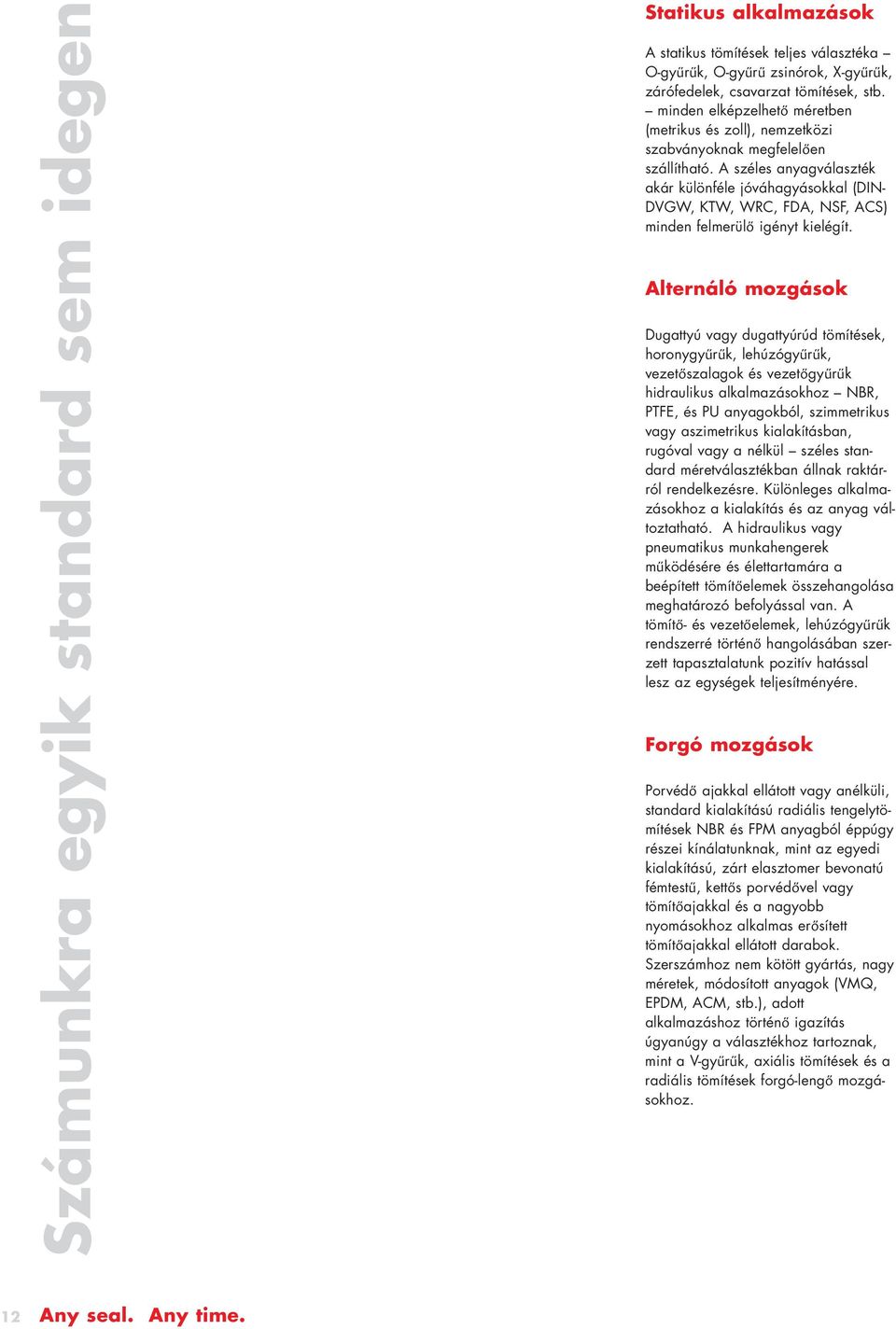

11 Számunkra egyik standard sem idegen Statikus alkalmazások A statikus tömítések teljes választéka O-gyűrűk, O-gyűrű zsinórok, X-gyűrűk, zárófedelek, csavarzat tömítések, stb. minden elképzelhető méretben (metrikus és zoll), nemzetközi szabványoknak megfelelően szállítható. A széles anyagválaszték akár különféle jóváhagyásokkal (DIN- DVGW, KTW, WRC, FDA, NSF, ACS) minden felmerülő igényt kielégít. Alternáló mozgások Dugattyú vagy dugattyúrúd tömítések, horonygyűrűk, lehúzógyűrűk, vezetőszalagok és vezetőgyűrűk hidraulikus alkalmazásokhoz NBR, PTFE, és PU anyagokból, szimmetrikus vagy aszimetrikus kialakításban, rugóval vagy a nélkül széles standard méretválasztékban állnak raktárról rendelkezésre. Különleges alkalmazásokhoz a kialakítás és az anyag változtatható. A hidraulikus vagy pneumatikus munkahengerek működésére és élettartamára a beépített tömítőelemek összehangolása meghatározó befolyással van. A tömítő- és vezetőelemek, lehúzógyűrűk rendszerré történő hangolásában szerzett tapasztalatunk pozitív hatással lesz az egységek teljesítményére. Forgó mozgások Porvédő ajakkal ellátott vagy anélküli, standard kialakítású radiális tengelytömítések NBR és FPM anyagból éppúgy részei kínálatunknak, mint az egyedi kialakítású, zárt elasztomer bevonatú fémtestű, kettős porvédővel vagy tömítőajakkal és a nagyobb nyomásokhoz alkalmas erősített tömítőajakkal ellátott darabok. Szerszámhoz nem kötött gyártás, nagy méretek, módosított anyagok (VMQ, EPDM, ACM, stb.), adott alkalmazáshoz történő igazítás úgyanúgy a választékhoz tartoznak, mint a V-gyűrűk, axiális tömítések és a radiális tömítések forgó-lengő mozgásokhoz. 12 Any seal. Any time.

12

13

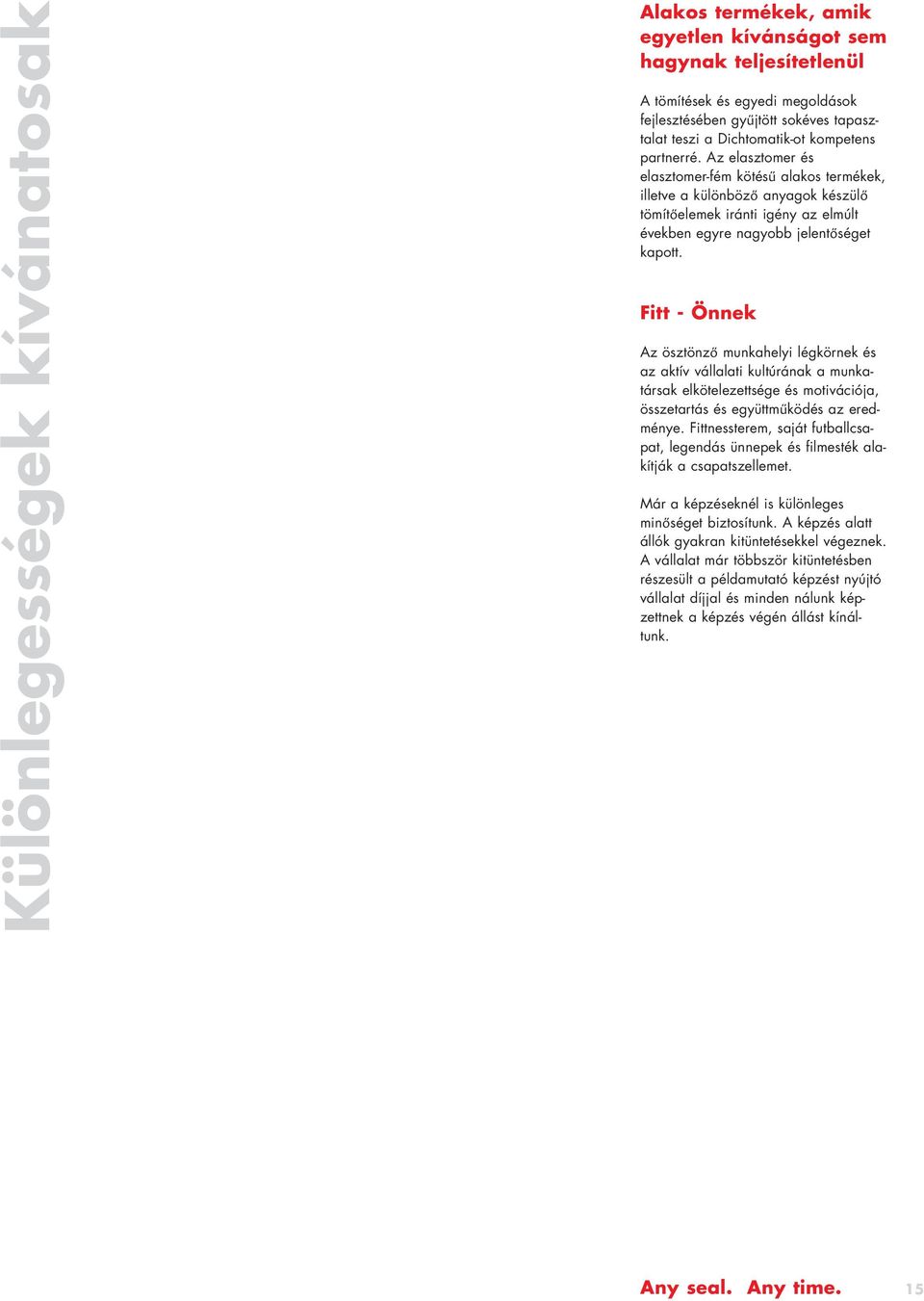

14 Különlegességek kívánatosak Alakos termékek, amik egyetlen kívánságot sem hagynak teljesítetlenül A tömítések és egyedi megoldások fejlesztésében gyűjtött sokéves tapasztalat teszi a Dichtomatik-ot kompetens partnerré. Az elasztomer és elasztomer-fém kötésű alakos termékek, illetve a különböző anyagok készülő tömítőelemek iránti igény az elmúlt években egyre nagyobb jelentőséget kapott. Fitt - Önnek Az ösztönző munkahelyi légkörnek és az aktív vállalati kultúrának a munkatársak elkötelezettsége és motivációja, összetartás és együttműködés az eredménye. Fittnessterem, saját futballcsapat, legendás ünnepek és filmesték alakítják a csapatszellemet. Már a képzéseknél is különleges minőséget biztosítunk. A képzés alatt állók gyakran kitüntetésekkel végeznek. A vállalat már többször kitüntetésben részesült a példamutató képzést nyújtó vállalat díjjal és minden nálunk képzettnek a képzés végén állást kínáltunk. Any seal. Any time. 15

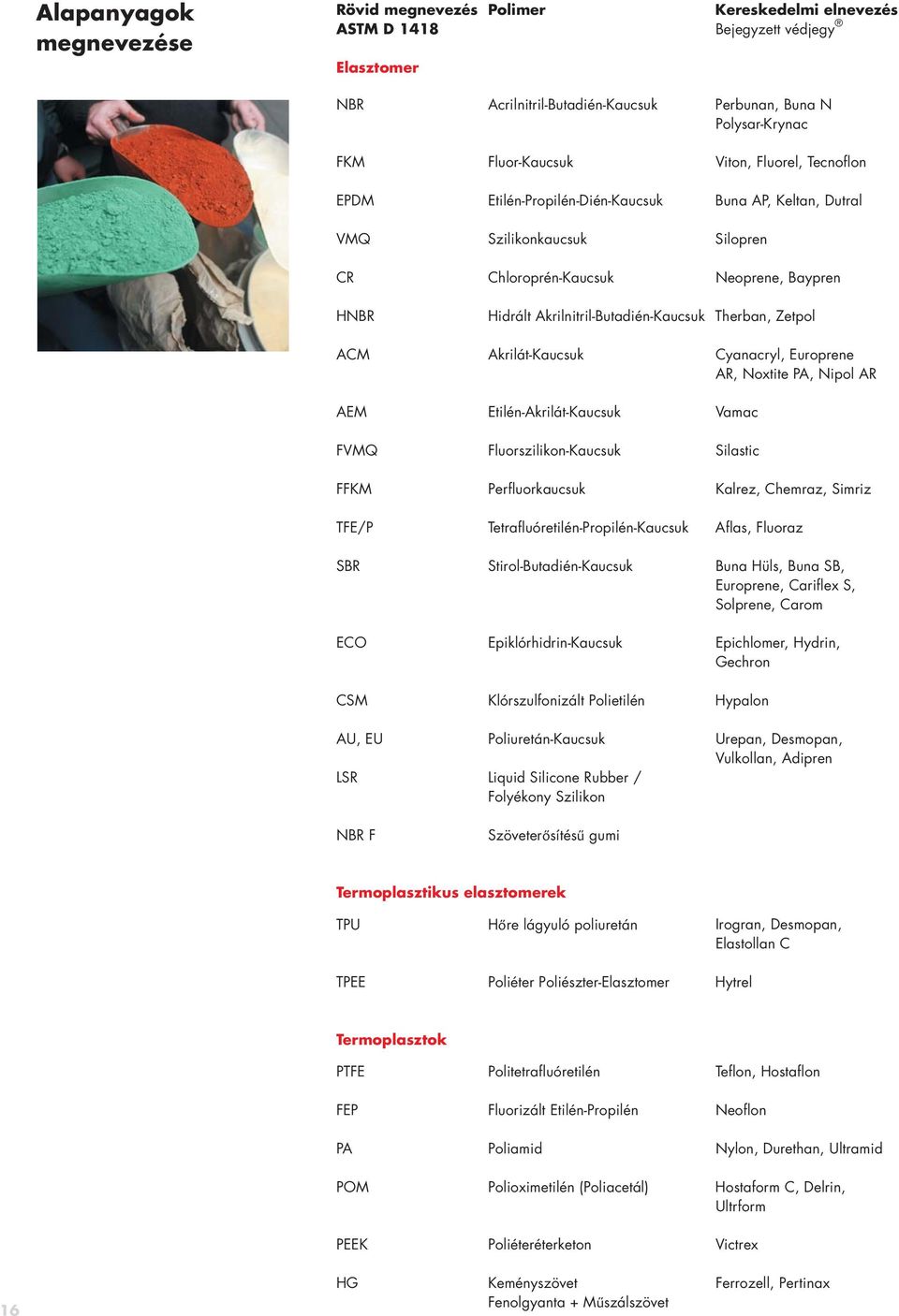

15 Alapanyagok megnevezése Rövid megnevezés Polimer Kereskedelmi elnevezés ASTM D 1418 Bejegyzett védjegy Elasztomer NBR Acrilnitril-Butadién-Kaucsuk Perbunan, Buna N Polysar-Krynac FKM Fluor-Kaucsuk Viton, Fluorel, Tecnoflon EPDM Etilén-Propilén-Dién-Kaucsuk Buna AP, Keltan, Dutral VMQ Szilikonkaucsuk Silopren CR Chloroprén-Kaucsuk Neoprene, Baypren HNBR Hidrált Akrilnitril-Butadién-Kaucsuk Therban, Zetpol ACM Akrilát-Kaucsuk Cyanacryl, Europrene AR, Noxtite PA, Nipol AR AEM Etilén-Akrilát-Kaucsuk Vamac FVMQ Fluorszilikon-Kaucsuk Silastic FFKM Perfluorkaucsuk Kalrez, Chemraz, Simriz TFE/P Tetrafluóretilén-Propilén-Kaucsuk Aflas, Fluoraz SBR Stirol-Butadién-Kaucsuk Buna Hüls, Buna SB, Europrene, Cariflex S, Solprene, Carom ECO Epiklórhidrin-Kaucsuk Epichlomer, Hydrin, Gechron CSM Klórszulfonizált Polietilén Hypalon AU, EU Poliuretán-Kaucsuk Urepan, Desmopan, Vulkollan, Adipren LSR Liquid Silicone Rubber / Folyékony Szilikon NBR F Szöveterősítésű gumi Termoplasztikus elasztomerek TPU Hőre lágyuló poliuretán Irogran, Desmopan, Elastollan C TPEE Poliéter Poliészter-Elasztomer Hytrel Termoplasztok PTFE Politetrafluóretilén Teflon, Hostaflon FEP Fluorizált Etilén-Propilén Neoflon PA Poliamid Nylon, Durethan, Ultramid POM Polioximetilén (Poliacetál) Hostaform C, Delrin, Ultrform PEEK Poliéteréterketon Victrex 16 HG Keményszövet Ferrozell, Pertinax Fenolgyanta + Műszálszövet

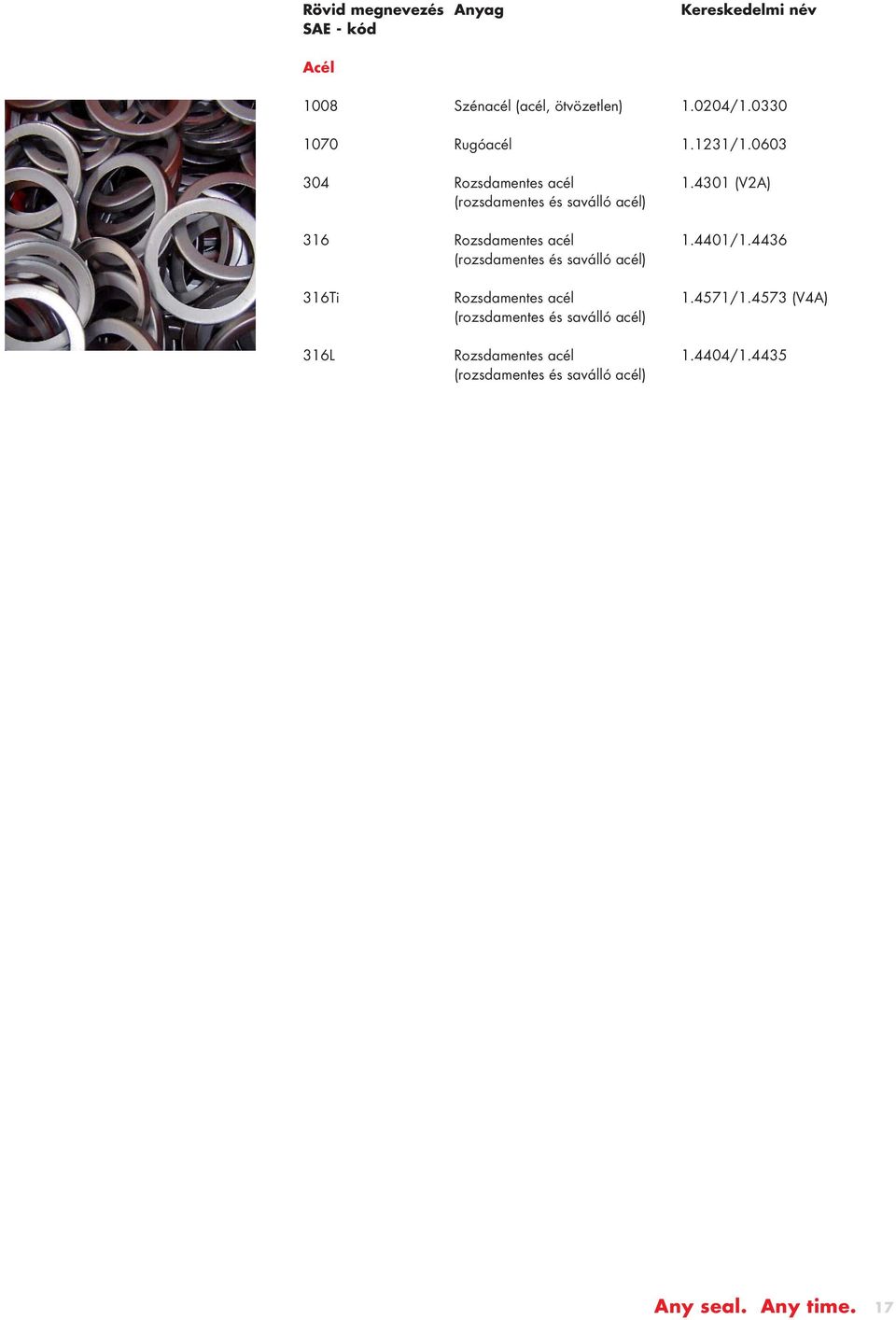

16 Rövid megnevezés Anyag SAE - kód Kereskedelmi név Acél 1008 Szénacél (acél, ötvözetlen) / Rugóacél / Rozsdamentes acél (V2A) (rozsdamentes és saválló acél) 316 Rozsdamentes acél / (rozsdamentes és saválló acél) 316Ti Rozsdamentes acél / (V4A) (rozsdamentes és saválló acél) 316L Rozsdamentes acél / (rozsdamentes és saválló acél) Any seal. Any time. 17

17 Statikus alkalmazások O-gyűrűk Megnevezés Termék Anyag Kemény- Kötés Szín Köpeny Speci- Comp. max. Hőm. ség Sh-A fikáció Nyomás C MPa(bar) OR NBR 70 OR NBR 70 fekete /+100 OR NBR 80 OR NBR 80 fekete /+100 OR NBR 90 OR NBR 90 fekete /+100 OR FKM 80 OR FKM 80 fekete /+200 OR EPDM 70 OR EPDM 70 fekete /+130 OR VMQ 70 OR VMQ 70 piros /+200 OR NBR 70 OR NBR 70 fekete BiB* /+100 Standard méretek D i 0,73 mm-től max. D i 700 mm-ig Különleges méretek max. D i 2500 mm-ig O-gyűrű zsinórók Megnevezés Termék Anyag Kemény- Kötés Szín Struktúra Tűrés Comp. max. Hőm. ség Sh-A Nyomás C MPa(bar) RS NBR 70 RS NBR 70 fekete E /+100 RS FKM 75 RS FKM 75 fekete E /+200 RS EPDM 70 RS EPDM 70 Perox. fekete E /+150 RS VMQ 70 RS VMQ 60 piros E /+200 Standard méretek ø1,5 mm-től max. ø30 mm-ig Különleges méretek max. 40 mm-ig ø X-gyűrűk Megnevezés Termék Anyag Kemény- Kötés Szín Kivitel Speci- Comp. max. Hőm. ség Sh-A fikáció Nyomás C MPa(bar) XR NBR 70 XR NBR 70 fekete /+100 XR FKM 70 XR FKM 70 fekete /+200 Standard méretek D i 1,78 mm-től max. D i 660 mm-ig *BiB = Tasak a tasakban csomagolás 18

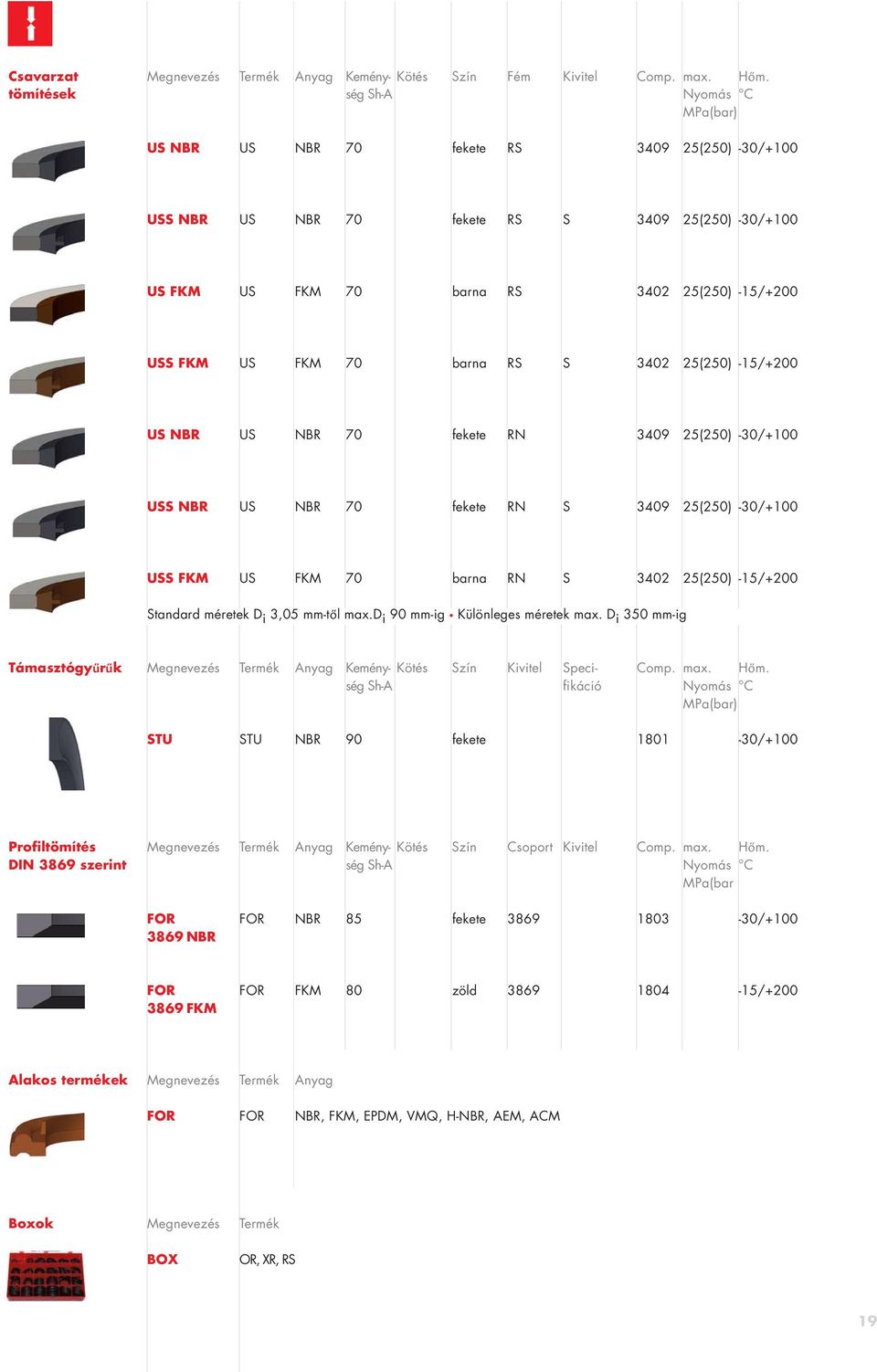

18 Csavarzat Megnevezés Termék Anyag Kemény- Kötés Szín Fém Kivitel Comp. max. Hőm. tömítések ség Sh-A Nyomás C MPa(bar) US NBR US NBR 70 fekete RS (250) -30/+100 USS NBR US NBR 70 fekete RS S (250) -30/+100 US FKM US FKM 70 barna RS (250) -15/+200 USS FKM US FKM 70 barna RS S (250) -15/+200 US NBR US NBR 70 fekete RN (250) -30/+100 USS NBR US NBR 70 fekete RN S (250) -30/+100 USS FKM US FKM 70 barna RN S (250) -15/+200 Standard méretek D i 3,05 mm-től max.d i 90 mm-ig Különleges méretek max. D i 350 mm-ig Támasztógyűrűk Megnevezés Termék Anyag Kemény- Kötés Szín Kivitel Speci- Comp. max. Hőm. ség Sh-A fikáció Nyomás C MPa(bar) STU STU NBR 90 fekete /+100 Profiltömítés Megnevezés Termék Anyag Kemény- Kötés Szín Csoport Kivitel Comp. max. Hőm. DIN 3869 szerint ség Sh-A Nyomás C MPa(bar FOR FOR NBR 85 fekete / NBR FOR FOR FKM 80 zöld / FKM Alakos termékek Megnevezés Termék Anyag FOR FOR NBR, FKM, EPDM, VMQ, H-NBR, AEM, ACM Boxok Megnevezés Termék BOX OR, XR, RS 19

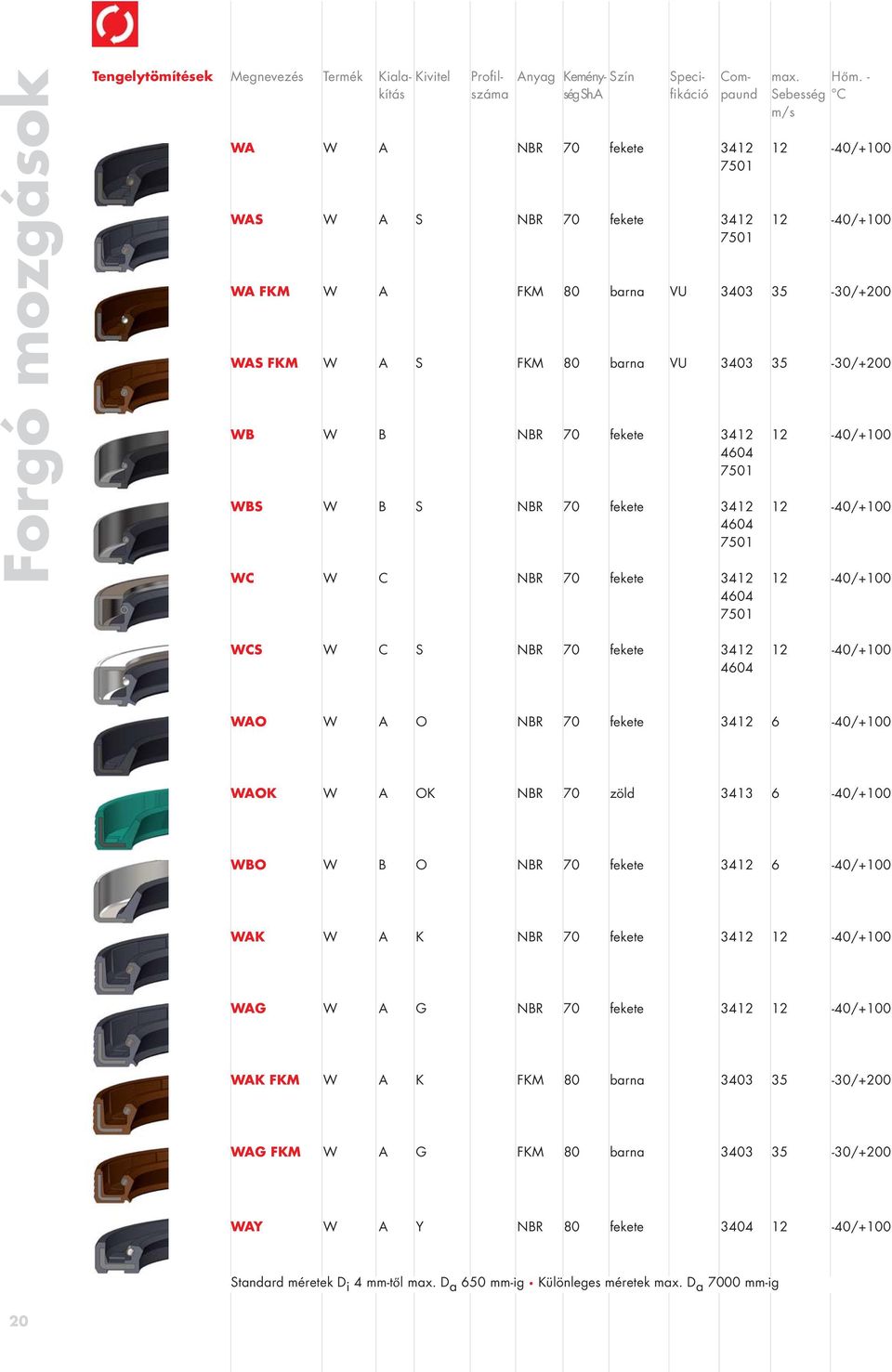

19 Forgó mozgások Tengelytömítések Megnevezés Termék Kiala- Kivitel Profil- Anyag Kemény- Szín Speci- Com- max. Hőm. - kítás száma ség Sh.A fikáció paund Sebesség C m/s WA W A NBR 70 fekete / WAS W A S NBR 70 fekete / WA FKM W A FKM 80 barna VU /+200 WAS FKM W A S FKM 80 barna VU /+200 WB W B NBR 70 fekete / WBS W B S NBR 70 fekete / WC W C NBR 70 fekete / WCS W C S NBR 70 fekete / WAO W A O NBR 70 fekete /+100 WAOK W A OK NBR 70 zöld /+100 WBO W B O NBR 70 fekete /+100 WAK W A K NBR 70 fekete /+100 WAG W A G NBR 70 fekete /+100 WAK FKM W A K FKM 80 barna /+200 WAG FKM W A G FKM 80 barna /+200 WAY W A Y NBR 80 fekete /+100 Standard méretek D i 4 mm-től max. D a 650 mm-ig Különleges méretek max. D a 7000 mm-ig 20

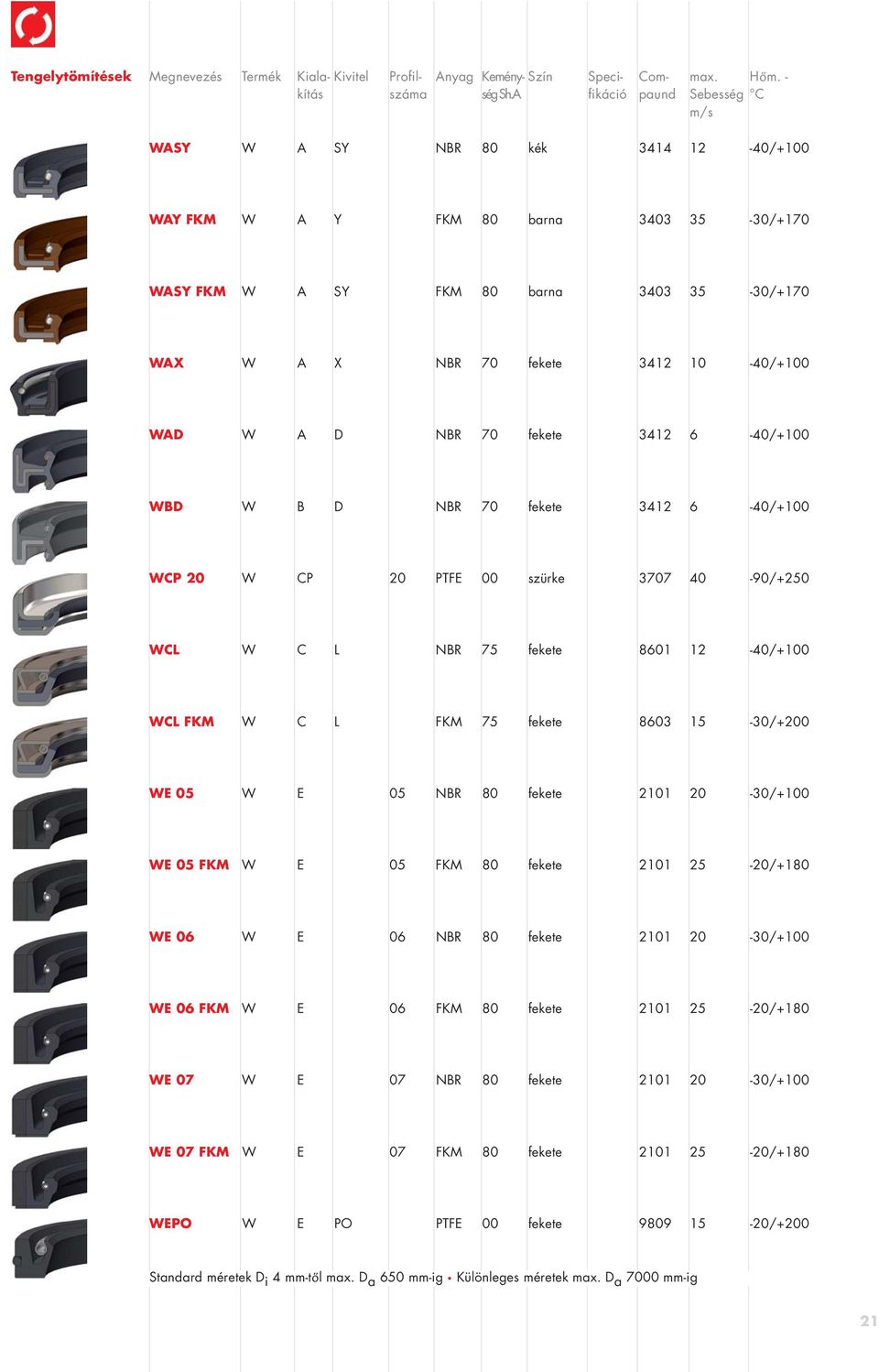

20 Tengelytömítések Megnevezés Termék Kiala- Kivitel Profil- Anyag Kemény- Szín Speci- Com- max. Hőm. - kítás száma ség Sh.A fikáció paund Sebesség C m/s WASY W A SY NBR 80 kék /+100 WAY FKM W A Y FKM 80 barna /+170 WASY FKM W A SY FKM 80 barna /+170 WAX W A X NBR 70 fekete /+100 WAD W A D NBR 70 fekete /+100 WBD W B D NBR 70 fekete /+100 WCP 20 W CP 20 PTFE 00 szürke /+250 WCL W C L NBR 75 fekete /+100 WCL FKM W C L FKM 75 fekete /+200 WE 05 W E 05 NBR 80 fekete /+100 WE 05 FKM W E 05 FKM 80 fekete /+180 WE 06 W E 06 NBR 80 fekete /+100 WE 06 FKM W E 06 FKM 80 fekete /+180 WE 07 W E 07 NBR 80 fekete /+100 WE 07 FKM W E 07 FKM 80 fekete /+180 WEPO W E PO PTFE 00 fekete /+200 Standard méretek D i 4 mm-től max. D a 650 mm-ig Különleges méretek max. D a 7000 mm-ig 21

21 V-gyűrűk Megnevezés Termék Kiala- Anyag Kemény- Szín Anyag- Kivitel Com- max. Hőm. - kítás ség Sh.A tulajdon- paund Sebesség C ságai m/s VA V A NBR 60 fekete OZB / VS V S NBR 60 fekete OZB /+100 VL V L NBR 60 fekete OZB / VE V E NBR 60 fekete OZB / VA FKM V A FKM 60 barna ,5-20/ VS FKM V S FKM 60 barna ,5-20/ VL FKM V L FKM 60 barna ,5-20/ VE FKM V E FKM 60 barna ,5-20/+200 VA FKM 70 V A FKM 70 barna ,5-20/+200 VE FKM 70 V E FKM 70 barna ,5-20/+200 Standard méretek D i 3 mm-től max. D a 2000 mm-ig Különleges méretek max. D a 7000 mm-ig Axiális tömítések Megnevezés Termék Profil- Anyag Kemény- Szín Fém Felület Spec. Com- max. Hőm. - száma ség Sh.A paund Sebesség C m/s VRM 01 VRM 01 NBR 70 fekete GS /+100 VRM 02 VRM 02 NBR 70 fekete GS /+100 VRM 01 FKM VRM 01 FKM 70 barna GS /+180 VRM 02 FKM VRM 02 FKM 70 barna GS /+180 Standard méretek max. D a 215 mm-ig Különleges méretek max. D a 280 mm-ig 22

22 Kazettás Megnevezés Kialakítás Kivitel Profil- Anyag Kemény- Szín Fém max. Hőm. - tömítések száma ség Sh.A Sebesség m/s C C NBR 70 fekete FKM 80 fekete Zárófedelek Megnevezés Termék Profil- Anyag Kemény- Szín Fém Felület Spec. Com- max. Hőm. - száma ség Sh.A paund Nyomás C bar VER 01 VER 01 NBR 70 fekete GS ,5-30/+100 VER 02 VER 02 NBR 70 fekete GS ,5-30/ VER 03 VER 03 NBR 70 fekete GS ,5-30/+100 VER 01 FKM VER 01 FKM 70 barna GS ,5-20/+200 VER 02 FKM VER 02 FKM 70 barna GS ,5-20/+200 VER 03 FKM VER 03 FKM 70 barna GS ,5-20/+200 Standard méretek max. D a 230 mm-ig Különleges méretek max. D a 350 mm-ig Manchons de Megnevezés Termék Kiala- Fém Felület Szerelő- Csomagolás Com- max. Hőm. - réparation pour kítás szerszám paund Sebesség C arbre WSH R m/s WSH R AnyagH R NG 304 sodrat- CARB08 PACK mentes Standard méretek max. D a 210 mm-ig Különleges méretek max. D a 1000 mm-ig 23

23 Alternáló mozgások Dugattyútömítése Megnevezés Csoport Kiala- Profil- Speci- Kivitel Anyag Kemény- Com- max. max. Hőm. - form száma fikáció ség Sh.A paund SebességNyomás C m/s MPa(bar) KNA 28 K NA 28 E TPU ,5 40(400) -40/+100 KN 25 K N 25 E TPU ,5 30(300) -40/+100 KNA 23 K NA 23 E NBR ,5 16(160) -30/+100 KN 21 K N 21 E NBR ,5 16(160) -30/+100 KN 36 K N 36 E TPU ,5 40(400) -40/+100 KN 05 K N 05 E NBR ,5 20(200) -30/+100 KNA 16 K NA 16 E STFAH NBR ,5 50(500) -30/+100 KPOR 31 K POR 31 E PTFE (400) -30/+100 KPOR 30 K POR 30 Z PTFE (400) -30/+100 KPUOR 70 K PUOR 70 Z TPU ,5 25(250) -30/+100 KK 71 K K 71 Z STA PTFE ,5 40(400) -30/+100 KK 03 K K 03 Z STFA NBR ,5 40(400) -30/+100 KK 22 K K 22 Z STFA NBR F ,5 40(400) -30/+100 KDS 01 K DS 01 E 1/0 NBR F ,5 40(400) -30/+100 KNA 44 K NA 44 E PTFE (350) -150/+250 Standard méretek D a 7,5 mm-től max. kb. D a 300 mm-ig Különleges méretek max. D a 1200 mm-ig 24

24 Dugattyúrúd Megnevezés Csoport Kiala- Profil- Speci- Kivitel Anyag Kemény- Com- max. max. Hőm. - tömítések kítás száma fikáció ség Sh.A paund SebességNyomás C m/s MPa(bar) SN 25 S N 25 E TPU ,5 30(300) -40/+100 SNI 30 S NI 30 E TPU ,5 40(400) -40/+100 SNI 39 S NI 39 E ZL TPU ,5 40(400) -40/+100 SN 21 S N 21 E NBR ,5 16(160) -30/+100 SNI 24 S NI 24 E NBR ,5 16(160) -30/+100 SN 05 S N 05 E NBR ,5 20(200) -30/+100 SNI 07 S NI 07 E STI NBR ,5 40(400) -30/+100 SN 36 S N 36 E TPU ,5 40(400) -40/+100 SNI 72 S NI 72 E STI TPU ,5 40(400) -30/+100 SPOR 31 S POR 31 E PTFE (400) -30/+100 SPOR 30 S POR 30 Z PTFE (400) -30/+100 SDS 01 3/2 S DS 01 E 3/2 NBR F ,5 40(400) -30/+100 NBR SDS 01 1/0 S DS 01 E 1/0 NBR F ,5 40(400) -30/+100 SDR 01 S DR 01 E NBR , /+100 NBR F , /+100 SNI 43 S NI 43 E PTFE (350) -150/+250 Standard méretek D i 3 mm-től max. kb. D i 650 mm-ig Különleges méretek max. D i 1200 mm-ig 25

25 Lehúzógyűrűk Megnevezés Csoport Kiala- Profil- Speci- Kivitel Anyag Kemény- Com- max. max. Hőm. - kítás száma fikáció ség Sh.A paund SebességNyomás C m/s MPa(bar) AE 40 A E 40 NBR /+100 AE 42 A E 42 TPU /+100 AE 41 A E 41 NBR /+100 AE 47 A E 47 TPU /+100 AM 43 A M 43 NBR /+100 AM 44 A M 44 TPU /+100 AM 45 A M 45 NBR /+100 AM 54 A M 54 TPU /+100 AD 60 A D 60 PTFE /+100 AD 61 A D 61 PTFE /+100 AD 48 A D 48 TPU /+100 AD 51 A D 51 NBR /+100 ADM 55 A DM 55 TPU /+100 Standard méretek D i 4 mm-től max. kb. D i 415 mm-ig Különleges méretek max. D i 1200 mm-ig 26

26 Karimatömítés Termék Csoport Kiala- Profil- Speci- Kivitel Anyag Kemény- Com- max. max. Hőm. - SAE kítás száma fikáció ség Sh.A paund SebességNyomás C m/s MPa(bar) FLAN 89 FLAN 89 TPU (500) -30/+100 SAE- karimaméretek 1/2-2 Radiális Termék Csoport Kiala- Profil- Speci- Kivitel Anyag Kemény- Com- Kerületi max. Hőm. - tömítések kítás száma fikáció ség Sh.A paund sebesség Nyomás C m/s MPa(bar) RPORI 32 R PORI 32 Z PTFE (300) -30/+120 RPORA 32 R PORA 32 Z PTFE (300) -30/+120 Standard méretek D i 3,1 mm-től max. D a 1000 mm-ig Vezetőelemek Termék Csoport Kiala- Profil- Speci- Kivitel Anyag Kemény- Com- max. max. Felületi Hőm. - kítás száma fikáció ség paund Sebességnyomás C m/s N/mm 2 FB 01 F B 01 PTFE /+200 FB 05 F B 05 HG /+130 Standard méretek 1,55 mm-es vastagságtól 4 mm-es vastagságig L méret 2,5 mm-től 50 mm-ig FRK 01 F RK PTFE /+200 FRK 05 F RK HG /+130 FRS 01 F RS PTFE /+200 FRS 05 F RS HG /+130 FRS 06 F RS 06 EN POM /+110 Standard méretek D i 13 mm-től max. D a 1200 mm-ig 27

27 Deutschland DICHTOMATIK GMBH Albert-Schweitzer-Ring 1 D Hamburg Postfach D Hamburg Telefon +49/40/ Fax +49/40/ mail@dichtomatik.de Niederlande DICHTOMATIK B.V. Benjamin Franklinstraat 6 NL-8013 NC Zwolle Postbus NL-8004 DC Zwolle Telefon 038/ Fax 038/ mail@dichtomatik.nl Großbritannien DICHTOMATIK LIMITED Donington House Riverside Road Pride Park GB-Derby DE24 8HX Telefon 01332/ Fax 01332/ mail@dichtomatik.co.uk Österreich DICHTOMATIK HANDELSGES. MBH Rautenweg 17 A-1220 Wien Telefon 01/ Fax 01/ mail@dichtomatik.co.at Schweden DICHTOMATIK AB Box 142 Hjalmar Brantingsväg 25 S Landskrona Telefon 0418/ Fax 0418/ mail@dichtomatik.se Italien DICHTOMATIK S.R.L. Via Delle Fabbriche 6 I Genova-Voltri Telefon 010/ Fax 010/ mail@dichtomatik.it Frankreich DICHTOMATIK S.A.S. Espace Entreprise de Mâcon Loché TGV F Loché Telefon 03/ Fax 03/ mail@dichtomatik.fr Ungarn DICHTOMATIK KFT. Vegyész utca H-1116 Budapest Telefon 01/ Fax 01/ mail@dichtomatik.hu USA DICHTOMATIK North America 1087 Park Place USA-Shakopee, Minnesota Telefon Fax sales@dichtomatik.us Kanada DICHTOMATIK Canada 950 Denison Steet Unit 21 CDN-Markham, Ontario L3R3K5 Telefon 905/ Fax 905/ sales@dichtomatik.ca Brasilien Division Dichtomatik Brazil Freudenberg-Nok Componentes Brazil Ltda. Av. Piraporinha, 411 BR-Diadema SP Telefon 11/ Fax 11/ vzg@fngp.com Mexiko International Seal De Mexico S.A. De Cv. Av. De Las Misiones No. 5 Fracc. Ind. Bernardo Quintana MEX-El Marques., Queretaro Telefon 442/ Fax 442/ efenton@dichtomatikmex.com 29

28 A katalógusban szereplő műszaki adatok szabványokban meghatározott és minőségbiztosítás keretein belül megismételt teszteken és tapasztalatokon nyugszanak, ezért általános és nem kötelező irányértékeknek tekintendők. Eltérések felfelé és lefelé is lehetségesek. Javasoljuk, hogy konkrét esetben vagy a határértékek esetleges elérése esetén konzultáljon műszaki osztályunkkal. A katalógus adatainak változása nincs bejelentve. Új katalógus megjelenésével a régi kiadások érvényüket vesztik. Bármilyen formában történő sokszorosításhoz a Dichtomatik GmbH. kifejezett jóváhagyása szükséges
