BEVONATOS FOGASSZÍJAK

Átírás

1 BEVONATOS FOGASSZÍJAK Tartalomjegyzék: Általános információk Poliuretán bevonatok PVC bevonatok Gumi bevonatok Egyéb bevonatok Megmunkálási példák Oldalszám 68. oldal 71. oldal 74. oldal 75. oldal 78. oldal 81. oldal 67

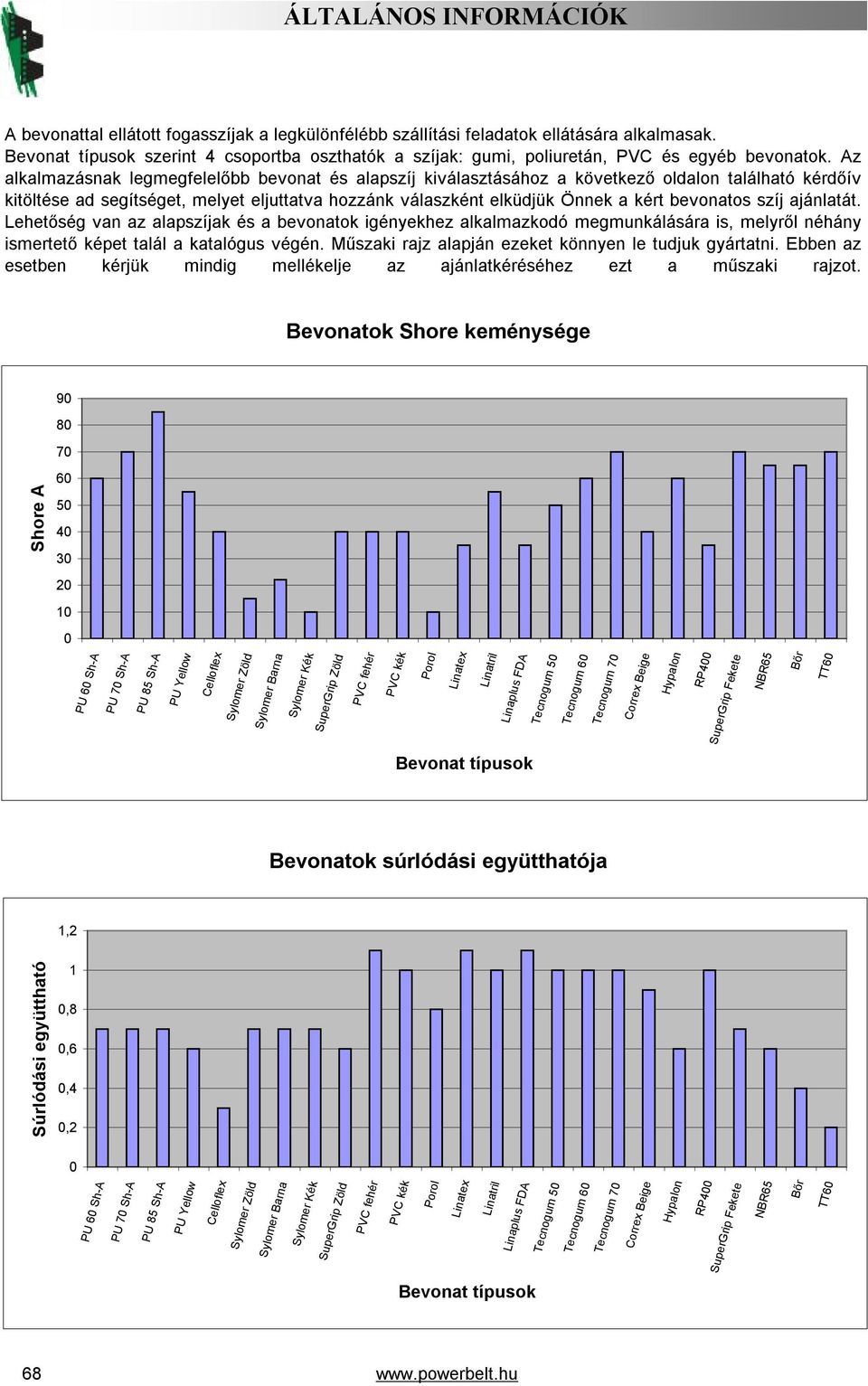

2 ÁLTALÁNOS INFORMÁCIÓK A bevonattal ellátott fogasszíjak a legkülönfélébb szállítási feladatok ellátására alkalmasak. Bevonat típusok szerint 4 csoportba oszthatók a szíjak: gumi, poliuretán, PVC és egyéb bevonatok. Az alkalmazásnak legmegfelelőbb bevonat és alapszíj kiválasztásához akövetkező oldalon található kérdőív kitöltése ad segítséget, melyet eljuttatva hozzánk válaszként elküdjük Önnek akért bevonatos szíj ajánlatát. Lehetőség van az alapszíjak és abevonatok igényekhez alkalmazkodó megmunkálására is, melyről néhány ismertető képet talál akatalógus végén. Műszaki rajz alapján ezeket könnyen le tudjuk gyártatni. Ebben az esetben kérjük mindig mellékelje az ajánlatkéréséhez ezt a műszaki rajzot. Bevonatok Shore keménysége Shore A PU 60 Sh-A PU 70 Sh-A PU 85 Sh-A PU Yellow Celloflex Sylomer Zöld Sylomer Barna Sylomer Kék SuperGrip Zöld PVC fehér PVC kék Porol Linatex Linatril Linaplus FDA Tecnogum 50 Tecnogum 60 Tecnogum 70 Correx Beige Hypalon RP400 SuperGrip Fekete NBR65 Bőr TT60 Bevonat típusok Bevonatok súrlódási együtthatója 1,2 Súrlódási együttható 1 0,8 0,6 0,4 0,2 0 PU 60 Sh-A PU 70 Sh-A PU 85 Sh-A PU Yellow Celloflex Sylomer Zöld Sylomer Barna Sylomer Kék SuperGrip Zöld PVC fehér PVC kék Porol Linatex Linatril Linaplus FDA Tecnogum 50 Tecnogum 60 Tecnogum 70 Correx Beige Hypalon RP400 SuperGrip Fekete NBR65 Bőr TT60 Bevonat típusok 68

3 AJÁNLATKÉRŐ Cégnév: Kapcsolattartó: Telefonszám: 1. lépés Cím: Beosztás: cím: Alapszíj információi: T5 T10 T20 AT5 AT10 AT20 Alapszíj típusa: (a megfelelő bekarikázandó) T5-K6 T10-K13 AT5-K6 AT10-K13 XL L H XH HTD 5M HTD 8M HTD 14M 2. lépés Alapszíj hossza: 3. lépés Alapszíj szélessége: mm mm Kérem ügyeljen arra, hogy az alapszíj osztásával elosztva a kívánt hosszat egész szám legyen a végeredmény. A szíj osztásokat lásd az 1. táblázatban a következő oldalon. A standard szíjszélességeket lásd a 2. táblázatban a következő oldalon. 4. lépés Bevonat vastagsága: 5. lépés 6. lépés Bevonat speciális kialakítása: (a megfelelő bekarikázandó) Bevonat információi: mm Fogkiköszörülés Bevonat megmunkálás Profilozás Perforálás Kérjük, hogy ehhez mellékeljen egy méretezett rajzot ami alapján el tudjuk készíteni az ajánlatot. A katalógus végén láthat néhány megoldást. Alkalmazási terület: Fax számunk és címünk ahová elküldheti az ajánlatkérést: 1/ , laszlo.knapp@powerbelt.hu 69

4 TECHNIKAI TÁBLÁZATOK 1. táblázat Alapszíj osztások Szíj típus Szíj osztása Szíj típus Szíj osztása Szíj típus Szíj osztása T5 5mm AT5 5mm HTD 5M 5 mm T10 10 mm AT10 10 mm HTD 8M 8 mm T20 20 mm AT20 20 mm HTD 14M 14 mm Szíj típus Szíj osztása Szíj típus Szíj osztása XL 5,08 mm AT5-K6 5mm L mm AT10-K13 10 mm H 12,7 mm T5-K6 5mm XH 22,225 mm T10-K13 10 mm A szíj hossza a táblázatban szereplő osztásokkal oszthatónak kell lennie úgy, hogy a végeredmény egész szám legyen. 2. táblázat Alapszíj szélességek Szíj típus Szíj szélességek AT AT AT AT5-K AT10-K T T T T5-K T10-K " 037" 050" 075" (6,35 mm) (9,4 mm) (12,7 mm) (19,05 mm) XL L H 050" (12,7 mm) 050" (12,7 mm) 100" (25,4 mm) 075" (19,05 mm) 075" (19,05 mm) 150" (38,1 mm) 100" (25,4 mm) 100" (25,4 mm) 200" (50,8 mm) 150" (38,1 mm) 150" (38,1 mm) 300" (76,2 mm) 100" (25,4 mm) 200" (50,8 mm) 200" (50,8 mm) 400" (101,6 mm) 150" (38,1 mm) 300" (76,2 mm) 300" (76,2 mm) 200" (50,8 mm) 400" (101,6 mm) 400" (101,6 mm) XH HTD 5M HTD 8M HTD 14M F F F2, F " (101,6 mm) 600" (152,4 mm) 70

5 POLIURETÁN BEVONATOK A tömör poliuretán anyaga teszi ezt a bevonatot rendkívül kopás- és horzsolásállóvá. Kitűnően használható a gépiparban. PU 60 Sh-A Bevonat Poliuretán 60 Shore A 2 mm Hőmérséklet: -20 C +50 C abrazív anyagok szállítása A tömör poliuretán anyaga teszi ezt a bevonatot rendkívül kopás- és horzsolásállóvá. Kitűnően használható a gépiparban. PU 70 Sh-A Bevonat Poliuretán 70 Shore A 2 mm Hőmérséklet: -20 C +50 C abrazív anyagok szállítása A tömör poliuretán anyaga teszi ezt a bevonatot rendkívül kopás- és horzsolásállóvá. Kitűnően használható a gépiparban. PU 85 Sh-A Bevonat Poliuretán 85 Shore A 2 mm, 3 mm, 4 mm, 5 mm Hőmérséklet: -20 C +50 C abrazív anyagok szállítása 71

6 POLIURETÁN BEVONATOK A magas sűrűségű tömör poliuretén habot a jó kopásés horzsolásállóság jellemzi. Ez a kitűnően megmunkálható bevonat a vevők bármilyen jellegű felhasználására alakítható. Ideális nehéz anyagok, vákuum és papír termékek szállítására. PU YELLOW Bevonat Poliuretán hab 55 Shore A Súrlódási együttható: 0,6 2 mm; 3 mm; 4 mm; 5 mm Hőmérséklet: -10 C +60 C vákuum és papír ipar Ez a közepes sűrűségű, mikro-celluláris, poliuretán hab bevonat nagyon rugalmas, és csillapító jellege miatt ideális törékeny anyagok szállítására. A CELLOFLEX a kiváló választás kényes textíliák szállítására, illetve csomagolási felhasználásokhoz. CELLOFLEX Bevonat Poliuretán hab 40 Shore A Súrlódási együttható: 0,3 2 mm; 3 mm; 5 mm Hőmérséklet: -30 C +80 C A SYLOMER ZÖLD egy közepes sűrűségű kiváló kopásállóságú poliuretán elasztomer. Könnyű anyagok szállítására használják. Főbb felhasználási területe a papír-, textilipar, és a vontató alkalmazások. SYLOMER ZÖLD Bevonat Poliuretán szivacs 15 Shore A; 300 kg/m³ 3 mm - 25 mm Hőmérséklet: -30 C +70 C törékeny termékek szállítása 72

7 POLIURETÁN BEVONATOK A SYLOMER BARNA egy közepes sűrűségű, kiváló kopásállóságú poliuretán elasztomer. Könnyű anyagok szállítására használják. Főbb felhasználási területe a papír-, textilipar, és a vontató alkalmazások. SYLOMER BARNA Bevonat Poliuretán szivacs 22 Shore A; 400 kg/m³ 3 mm - 25 mm Hőmérséklet: -30 C +70 C törékeny termékek szállítása A SYLOMER KÉK egy közepes sűrűségű, kiváló kopásállóságú poliuretán elasztomer. Könnyű anyagok szállítására használják. Főbb felhasználási területe a papír-, textilipar, és a vontató alkalmazások. SYLOMER KÉK Bevonat Poliuretán szivacs 10 Shore A; 220 kg/m³ 3 mm - 25 mm Hőmérséklet: -30 C +70 C törékeny termékek szállítása 73

8 PVC BEVONATOK A SUPERGRIP ZÖLD bevonatnak magas a súrlódási együtthatója, rugalmas, és nagyon jó a kopásállósága. Alkalmas átlós, emelkedő és ereszkedő szállításra. Egyszerű és zsíroknak is ellenáll. PVC SUPERGRIP Bevonat PVC 40 Shore A Súrlódási együttható: 0,6 4 mm Hőmérséklet: -10 C +90 C vízszintes pályák Ez az élelmiszeripari (FDA) minősítésű bevonat anyag ellenáll savaknak, bázisoknak és sóknak. Ideális anyag az élelmiszer-, film- és gyógyszeriparban. FEHÉR PVC Bevonat PVC 40 Shore A Súrlódási együttható: 1,1 2 mm Hőmérséklet: -15 C +90 C, mérsékelt savaknak, bázisoknak és sóknak igen élelmiszer, gyógyszeripari alkalmazásokra A PVC KÉK bevonat a megnövelt súrlódási együttható és a jó kopásállósága miatt csúszásmentes szállításra alkalmas. Kiválóan alkalmazható ez a bevonat a fát, kartonpapírt és fémlemezt szállító alkalmazásokra. KÉK PVC Bevonat PVC 40 Shore A Súrlódási együttható: 1 2 mm Hőmérséklet: -15 C +90 C papír- és faipar FISHBONE Bevonat PVC 40 Shore A 4 mm Hőmérséklet: -10 C +110 C Ez az FDA minősítésű benoat anyag jó ellenállóságot mutat savakkal, lúgokkal és sókkal szemben. Egyedi alakú, ideális élelmiszaripari, film- és gyógyszeripari felhasználásra, illetve nedves termékek szállítására. élelmiszer, gyógyszeripari alkalmazásokra 74

9 GUMI BEVONATOK Alacsony sűrűségű, tömör poliuretán hab, mely optimális a sérülékeny, törékeny anyagok szállítására. POROL Bevonat Habosított gumi 10 Shore A; 190 kg/m³ Súrlódási együttható: 0,8 2 mm - 15 mm Hőmérséklet: -40 C +70 C törékeny termékek szállítása Ez a természetes gumi bevonat nagyon rugalmas és kitűnően ellenáll a vágásoknak. A magas súrlódási együttható teszi ezt a bevonatot nagyon sokoldalúvá az általános szállítási alkalmazások terén. Ajánlható pontosan végtelenített verzióban az oda-vissza irányú alkalmazásokra is. LINATEX Bevonat Természetes gumi 35 Shore A Súrlódási együttható: 1,1 1,5mm; 2,4mm; 3,0mm; 5,0mm; 6,4mm; 10,0mm; Hőmérséklet: -40 C +70 C általános szállító alkalmazások, üvegipar, csomagoló ipar A Linatrile egy vulkanizált nitril bevonat, mely jó horzsolásállósággal rendelkezik. A magas súrlódási együttható és a széles hőkapacitása teszi ezt az anyagot nagyon kedveltté a lehúzó és a lemez továbbító felhasználások körében. LINATRILE Bevonat Nitril 55 Shore A Súrlódási együttható: 1 3 mm; 4 mm; 5 mm; 6 mm Hőmérséklet: -20 C +110 C, mérsékelt savaknak, bázisoknak és sóknak különböző vegyi anyagokal és olajokal való értékezéshez 75

10 GUMI BEVONATOK Ez a természetes gumi bevonat nagyon rugalmas és kitűnően ellenáll a vágásoknak. A magas súrlódási együttható teszi ezt a bevonatot nagyon sokoldalúvá az általános szállítási alkalmazások terén. Használható továbbá az élelmiszeriparban, a fehér LINAPLUS ugyanis FDA minősítéssel rendelkezik. LINAPLUS FDA Bevonat Természetes gumi 35 Shore A Súrlódási együttható: 1,1 1,5 mm; 2,4 mm; 3,0 mm; 5,0 mm; 6,4 mm; 10,0 mm; Hőmérséklet: -40 C +70 C igen általános szállító alkalmazások élelmiszeriparban Ez a szintetikus gumi keverék nagyon rugalmas és kitűnően ellenáll a vágásoknak, szakadásoknak. Magas súrlódási együttható jellemzi, így a bevonat nagyon sokoldalúan használható az általános szállítási alkalmazások terén. TECHNOGUM Bevonat Szintetikus gumi 60 Shore A Súrlódási együttható: 1 2 mm; 3 mm; 4 mm; 5 mm; 6 mm Hőmérséklet: -40 C +80 C nagyon jól ill. vágásoknak általános szállító alkalmazások A CORREX egy természetes gumiból készült bevonat, ami a magas súrlódási együttható és a jó kopásállóság előnyeinek a kombinációja. A bevonat dobozolási és csomagolási felhasználásra, és általános szállítási célokra alkalmas. A bevonat megmunkálható. CORREX Bevonat Természetes gumi 40 Shore A Súrlódási együttható: 0,9 6 mm, 10mm, Hőmérséklet: -50 C +70 C általános szállító alkalmazások 76

11 GUMI BEVONATOK A FEHÉR GUMI bevonat jó tapadással rendelkezik. A bevonat hagy nyomot a szállítandó termék felületén, ezért kiválóan alkalmas bútor-, fa-, üvegipari felhasználásra. Az RP400 egy gumi bevonat nagyon magas kopásállósággal. Fa, üveg és acél szállítására alkalmas. FEHÉR GUMI Bevonat Szintetikus gumi 50 Shore A Súrlódási együttható: 0,6 2 mm - 10 mm Hőmérséklet: -20 C +70 C nyommentes, általános szállító alkalmazások RP400 Bevonat Szintetikus gumi Súrlódási együttható: 1 2 mm; 3 mm; 4 mm; 5 mm Hőmérséklet: -10 C +80 C fa, üveg és fém általános szállítása Szintetikus gumi bevonat mely mérsékelten olajálló, felületi kiképzésének köszönhetően ferde vonalú pályán való szállításra kitűnően alkalmas. A bevonattal gyakran találkozunk reptéri csomagszállításoknál illetve mezőgazdasági alkalmazásoknál. Az NBR65 gumi jó olaj-, üzemanyag-, oldószer-, savés lúgálló. Ez a bevonat széles körben alkalmazható érdes anyagok szállítására. SUPERGRIP FEKETE Bevonat Szintetikus gumi 70 Shore A 4 mm Hőmérséklet: -10 C +70 C vízszintes pályák NBR65 Bevonat Gumi 65 Shore A Súrlódási együttható: 0,6 2 mm - 6 mm Hőmérséklet: -20 C +70 C olajos és vegyi anyagok szállítására 77

12 EGYÉB BEVONATOK PAR Bevonat Nylon Súrlódási együttható: 0,2 Hőmérséklet: -20 C +80 C A PAR bevonat a szíj hátoldalán, mely alacsony súrlódási együtthatót biztosít és ellenáll az és zsíroknak a legtöbb feltétel mellett. PAR bevonat ideális akkumulátor szállító alkalmazásokra. torlódó szállító pályákhoz PAZ Bevonat Nylon Súrlódási együttható: 0,2 Hőmérséklet: -20 C +80 C A PAZ bevonat a fogak oldalán, mely alacsony súrlódási együtthatót biztosít és ellenáll az és zsíroknak a legtöbb feltétel mellett. Ez a bevonat biztosítja a szíj és a tárcsa optimális interakcióját, valamint csökkenti a zajt és vibrációt. erőátviteli hajtásokhoz, általános szállító alkalmazásokhoz PAZ-PAR Bevonat Nylon Súrlódási együttható: 0,2 Hőmérséklet: -20 C +80 C A PAZ-PAR bevonat a fog oldalán és a szíj hátoldalon csökkenti a súrlódási együtthatót mindkét oldalon, továbbá optimális szíj és tárcsa interakciót biztosít. Ideális akkumulátor szállításra. erőátviteli hajtásokhoz, általános szállító alkalmazásokhoz,torlódó szállító pályákhoz 78

13 EGYÉB BEVONATOK PAZ-PAR ANTISZTATIKUS Bevonat Nylon Súrlódási együttható: 0,2 Hőmérséklet: -20 C +80 C igen Antisztatikus PAZ-PAR bevonat fogazott szíjak fog- és hátoldalán. erőátviteli hajtásokhoz, általános szállító alkalmazásokhoz,torlódó szállító pályákhoz VITON a tökéletes választás magas hőmérsékletű anyagok szállítására. Ideális üveg és fém szállítására. A Viton ellenáll az egyzerű, zsíroknak, üzemanyagnak, savnak, lúgnak és ózonnak. VITON Bevonat FKM 75 Shore A 2 mm; 4 mm Hőmérséklet: -10 C +275 C magas hőmérsékletű anyagok szállítása A műanyagok közül egyedülállóan magas a felületi hőtűrő képessége, rövid ideig károsodás nélkül akár 300 C-ig alkalmazható. A PTFE termikusan rendkívül stabil. TEFLON Bevonat PTFE Súrlódási együttható: 0,3mm Hőmérséklet: -200 C +260 C magas hőmérsékletű anyagok szállítása 79

14 EGYÉB BEVONATOK SZILIKON Bevonat Szilikon 35 Shore A Súrlódási együttható: Hőmérséklet: -10 C +127 C A SZILIKON fő alapanyaga az egyszerű kvarchomokból kinyert szilícium. Mely kiváló tapadással rendelkezik, mely hagy nyomot a szállítandó alkatrész felületén. Viszonylagosan magas a felületi hőtűrő képessége. igen Magas hőmérsékletű termékek szállítása BŐR Bevonat Bőr 65 Shore A Súrlódási együttható: 0,4 2 mm; 3 mm Hőmérséklet: 0 C +80 C Ez a bőr bevonat jól tolerálja a súrlódást és a horzsolásokat. Leggyakrabban olajos és zsíros anyagok szállítására használják. Az olajokkal és zsírokkal szembeni ellenállósága alkalmassá teszi a vontató alkalmazásokra. zsíros és olajos, termékek szállítására TT60 Bevonat Poliészter filc 70 Shore A Súrlódási együttható: 0,2 2 mm Hőmérséklet: -10 C +120 C Ez a poliészter filc bevonat antisztatikus és érintkezhet a magas hőmérsékletű felülettel. Jó választás meleg üveg, ostya és PC kártyák szállításához. üveg és törékeny áru szállítására 80

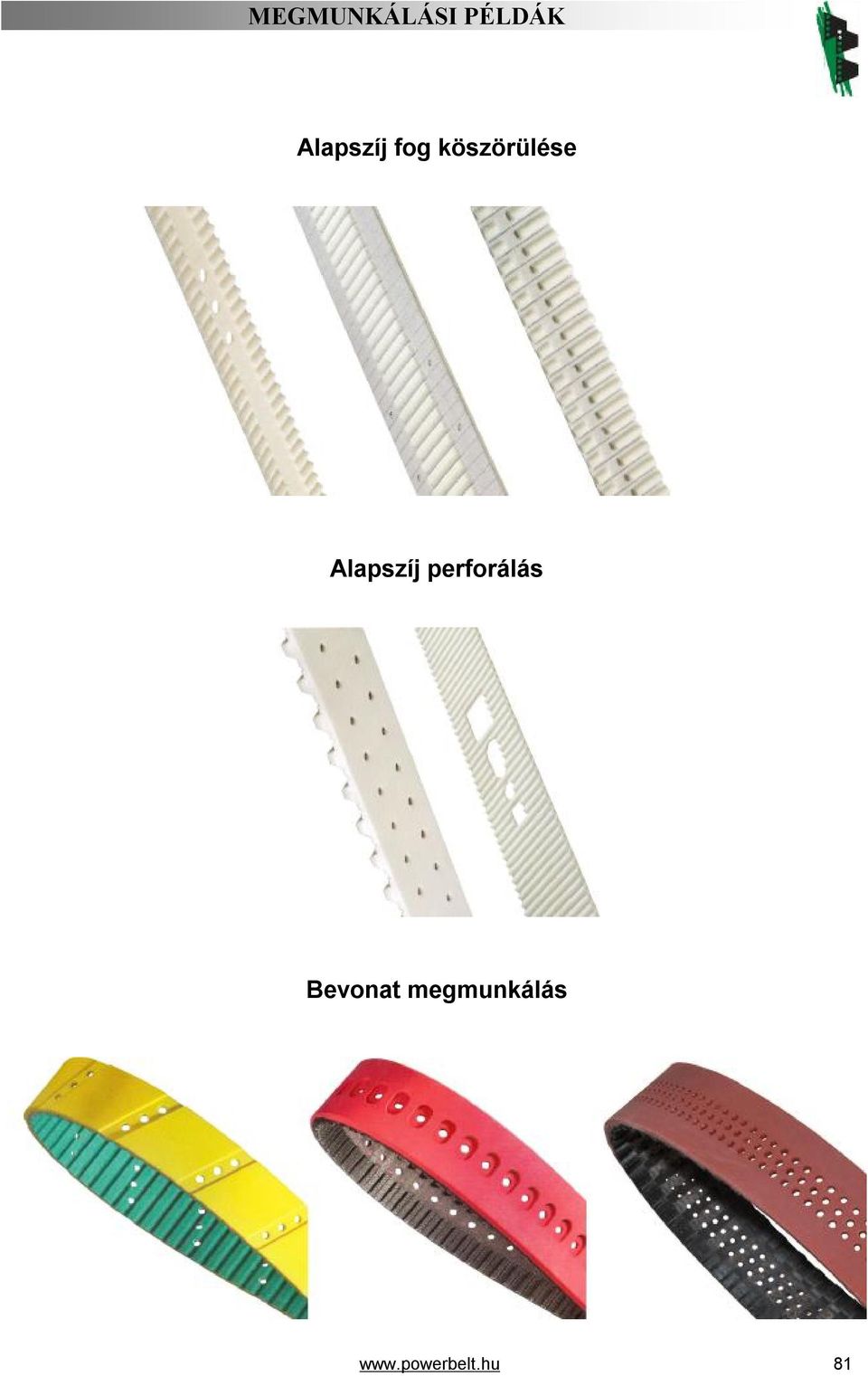

15 MEGMUNKÁLÁSI PÉLDÁK Alapszíj fog köszörülése Alapszíj perforálás Bevonat megmunkálás 81
