1 Leica M Sztereomikroszkópok Felhasználói kézikönyv

2

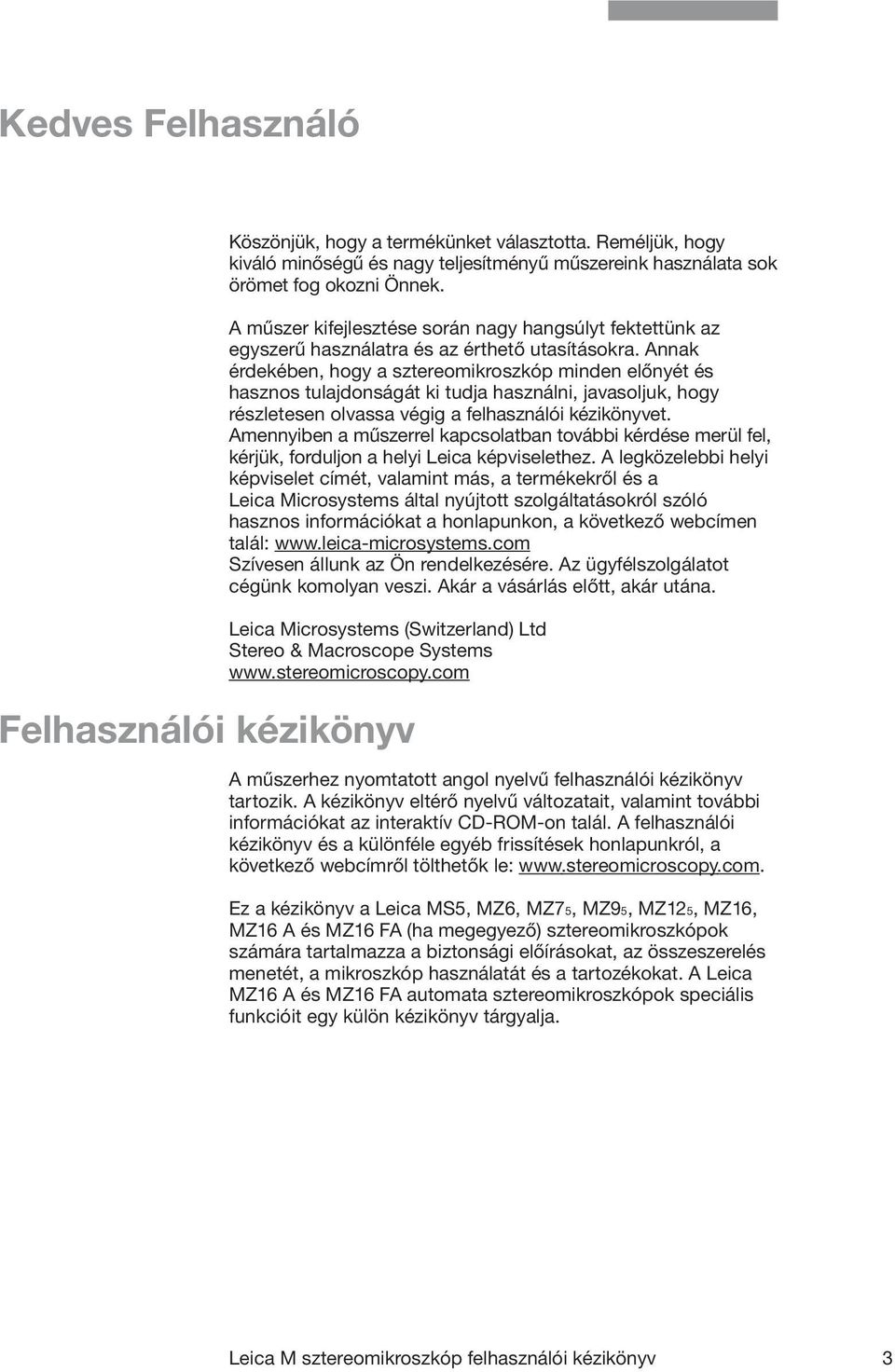

3 Kedves Felhasználó Köszönjük, hogy a termékünket választotta. Reméljük, hogy kiváló minőségű és nagy teljesítményű műszereink használata sok örömet fog okozni Önnek. A műszer kifejlesztése során nagy hangsúlyt fektettünk az egyszerű használatra és az érthető utasításokra. Annak érdekében, hogy a sztereomikroszkóp minden előnyét és hasznos tulajdonságát ki tudja használni, javasoljuk, hogy részletesen olvassa végig a felhasználói kézikönyvet. Amennyiben a műszerrel kapcsolatban további kérdése merül fel, kérjük, forduljon a helyi Leica képviselethez. A legközelebbi helyi képviselet címét, valamint más, a termékekről és a Leica Microsystems által nyújtott szolgáltatásokról szóló hasznos információkat a honlapunkon, a következő webcímen talál: Szívesen állunk az Ön rendelkezésére. Az ügyfélszolgálatot cégünk komolyan veszi. Akár a vásárlás előtt, akár utána. Leica Microsystems (Switzerland) Ltd Stereo & Macroscope Systems Felhasználói kézikönyv A műszerhez nyomtatott angol nyelvű felhasználói kézikönyv tartozik. A kézikönyv eltérő nyelvű változatait, valamint további információkat az interaktív CD-ROM-on talál. A felhasználói kézikönyv és a különféle egyéb frissítések honlapunkról, a következő webcímről tölthetők le: Ez a kézikönyv a Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16, MZ16 A és MZ16 FA (ha megegyező) sztereomikroszkópok számára tartalmazza a biztonsági előírásokat, az összeszerelés menetét, a mikroszkóp használatát és a tartozékokat. A Leica MZ16 A és MZ16 FA automata sztereomikroszkópok speciális funkcióit egy külön kézikönyv tárgyalja. Leica M sztereomikroszkóp felhasználói kézikönyv 3

4 Tartalomjegyzék Oldal Áttekintés Biztonsági előírások Jelölések A mikroszkóp részei A mikroszkóp használata A nagyítás változtatása Ergonómia Pupillatávolság Szemtávolság Szemkontaktus, szemillesztő Fókuszálás Mikroszkóptartó: sztereoszkópikus és axiális vizsgálat A dioptergyűrű beállítása Összeszerelés Áttekintés: részegységek Állvány Tartóoszlop az átvilágító- és a megvilágítóállványok számára W-os, világosterű átvilágítóállvány Átvilágítóállvány, világos- és sötétterű A HL átvilágítóállvány Az ESD lengőkaros állvány Nagy lengőkaros és asztalra rögzíthető állvány Optikatartó, optikai kiegészítők Betétgyűrűk, tárgylencse kombinációk Mikroszkóptartó Optikatartó Binokuláris tubusok, optikai kiegészítők Objektívrevolver (MZ16 és MZ16 A esetén) Leica M sztereomikroszkóp felhasználói kézikönyv

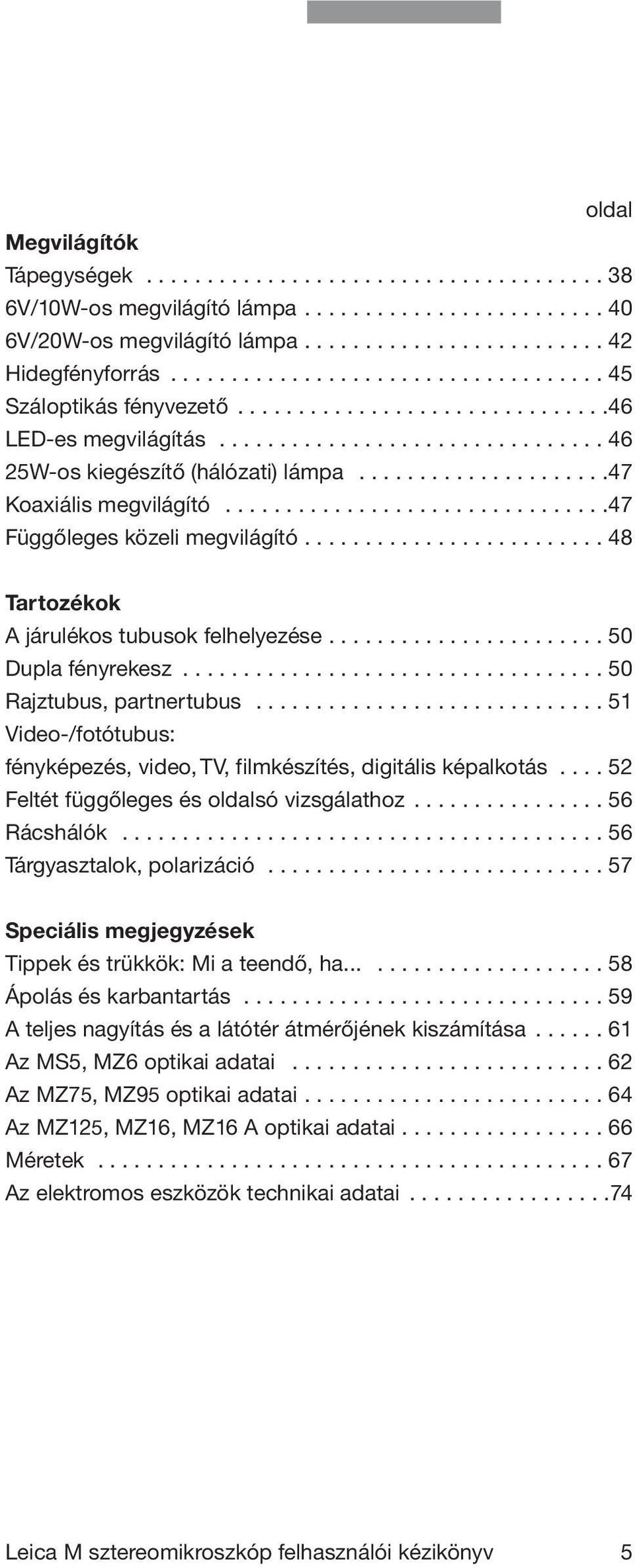

5 oldal Megvilágítók Tápegységek V/10W-os megvilágító lámpa V/20W-os megvilágító lámpa Hidegfényforrás Száloptikás fényvezető LED-es megvilágítás W-os kiegészítő (hálózati) lámpa Koaxiális megvilágító Függőleges közeli megvilágító Tartozékok A járulékos tubusok felhelyezése Dupla fényrekesz Rajztubus, partnertubus Video-/fotótubus: fényképezés, video, TV, filmkészítés, digitális képalkotás Feltét függőleges és oldalsó vizsgálathoz Rácshálók Tárgyasztalok, polarizáció Speciális megjegyzések Tippek és trükkök: Mi a teendő, ha Ápolás és karbantartás A teljes nagyítás és a látótér átmérőjének kiszámítása Az MS5, MZ6 optikai adatai Az MZ75, MZ95 optikai adatai Az MZ125, MZ16, MZ16 A optikai adatai Méretek Az elektromos eszközök technikai adatai Leica M sztereomikroszkóp felhasználói kézikönyv 5

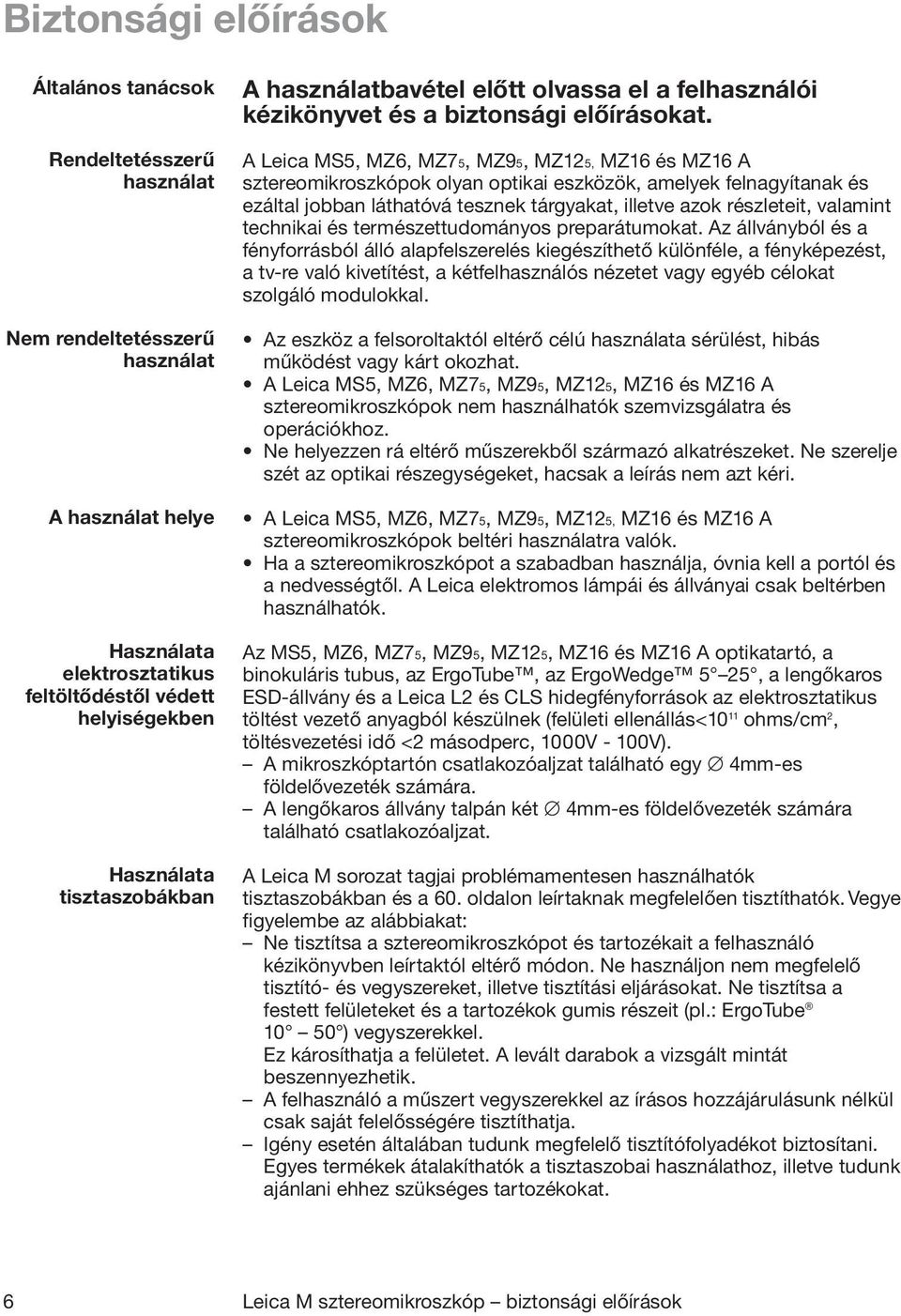

6 Biztonsági előírások Általános tanácsok Rendeltetésszerű használat Nem rendeltetésszerű használat A használat helye Használata elektrosztatikus feltöltődéstől védett helyiségekben Használata tisztaszobákban A használatbavétel előtt olvassa el a felhasználói kézikönyvet és a biztonsági előírásokat. A Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 és MZ16 A sztereomikroszkópok olyan optikai eszközök, amelyek felnagyítanak és ezáltal jobban láthatóvá tesznek tárgyakat, illetve azok részleteit, valamint technikai és természettudományos preparátumokat. Az állványból és a fényforrásból álló alapfelszerelés kiegészíthető különféle, a fényképezést, a tv-re való kivetítést, a kétfelhasználós nézetet vagy egyéb célokat szolgáló modulokkal. Az eszköz a felsoroltaktól eltérő célú használata sérülést, hibás működést vagy kárt okozhat. A Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 és MZ16 A sztereomikroszkópok nem használhatók szemvizsgálatra és operációkhoz. Ne helyezzen rá eltérő műszerekből származó alkatrészeket. Ne szerelje szét az optikai részegységeket, hacsak a leírás nem azt kéri. A Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 és MZ16 A sztereomikroszkópok beltéri használatra valók. Ha a sztereomikroszkópot a szabadban használja, óvnia kell a portól és a nedvességtől. A Leica elektromos lámpái és állványai csak beltérben használhatók. Az MS5, MZ6, MZ75, MZ95, MZ125, MZ16 és MZ16 A optikatartó, a binokuláris tubus, az ErgoTube, az ErgoWedge 5 25, a lengőkaros ESD-állvány és a Leica L2 és CLS hidegfényforrások az elektrosztatikus töltést vezető anyagból készülnek (felületi ellenállás<10 11 ohms/cm 2, töltésvezetési idő <2 másodperc, 1000V - 100V). A mikroszkóptartón csatlakozóaljzat található egy 4mm-es földelővezeték számára. A lengőkaros állvány talpán két 4mm-es földelővezeték számára található csatlakozóaljzat. A Leica M sorozat tagjai problémamentesen használhatók tisztaszobákban és a 60. oldalon leírtaknak megfelelően tisztíthatók. Vegye figyelembe az alábbiakat: Ne tisztítsa a sztereomikroszkópot és tartozékait a felhasználó kézikönyvben leírtaktól eltérő módon. Ne használjon nem megfelelő tisztító- és vegyszereket, illetve tisztítási eljárásokat. Ne tisztítsa a festett felületeket és a tartozékok gumis részeit (pl.: ErgoTube ) vegyszerekkel. Ez károsíthatja a felületet. A levált darabok a vizsgált mintát beszennyezhetik. A felhasználó a műszert vegyszerekkel az írásos hozzájárulásunk nélkül csak saját felelősségére tisztíthatja. Igény esetén általában tudunk megfelelő tisztítófolyadékot biztosítani. Egyes termékek átalakíthatók a tisztaszobai használathoz, illetve tudunk ajánlani ehhez szükséges tartozékokat. 6 Leica M sztereomikroszkóp biztonsági előírások

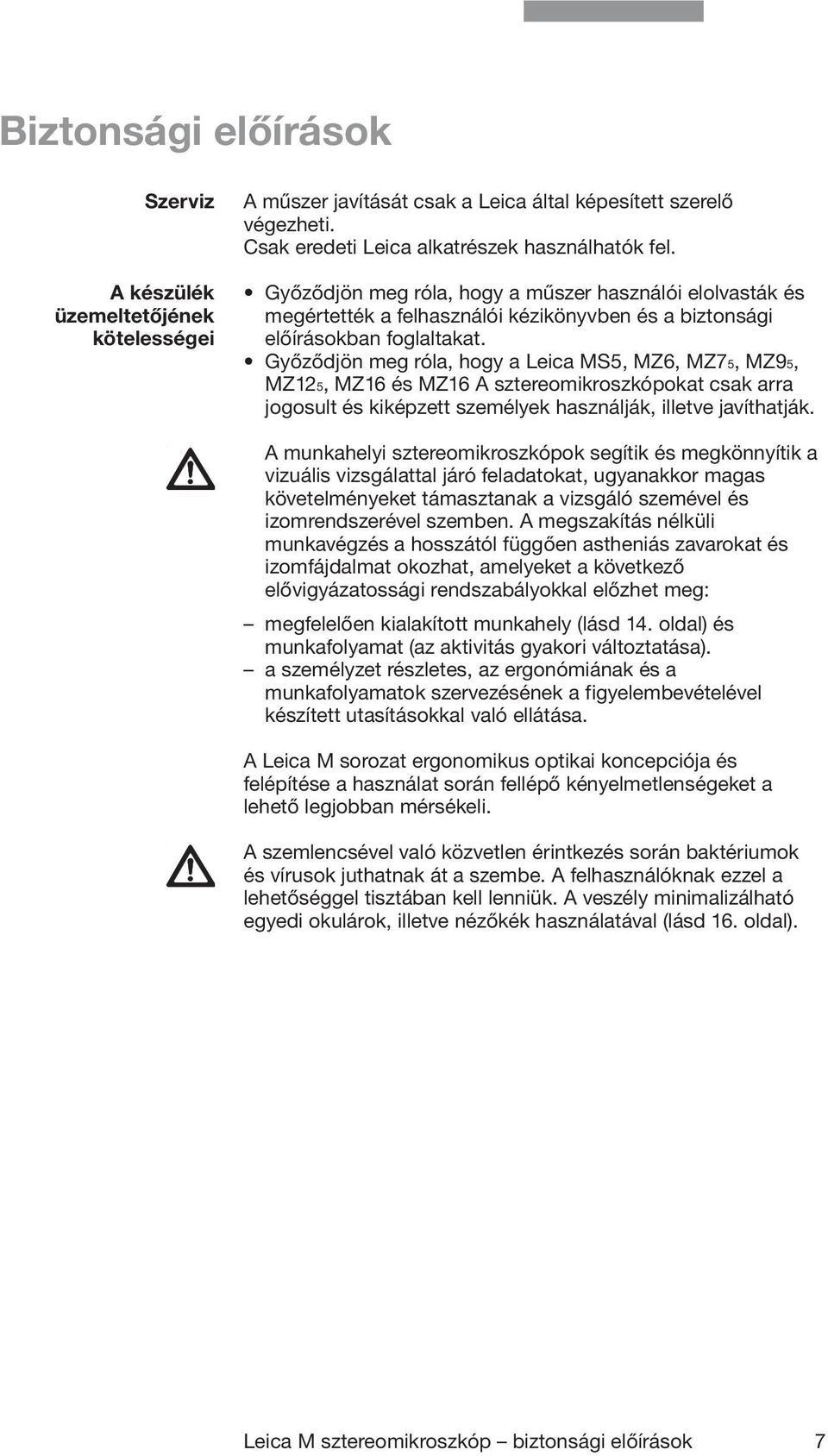

7 Biztonsági előírások Szerviz A készülék üzemeltetőjének kötelességei A műszer javítását csak a Leica által képesített szerelő végezheti. Csak eredeti Leica alkatrészek használhatók fel. Győződjön meg róla, hogy a műszer használói elolvasták és megértették a felhasználói kézikönyvben és a biztonsági előírásokban foglaltakat. Győződjön meg róla, hogy a Leica MS5, MZ6, MZ75, MZ95, MZ125, MZ16 és MZ16 A sztereomikroszkópokat csak arra jogosult és kiképzett személyek használják, illetve javíthatják. A munkahelyi sztereomikroszkópok segítik és megkönnyítik a vizuális vizsgálattal járó feladatokat, ugyanakkor magas követelményeket támasztanak a vizsgáló szemével és izomrendszerével szemben. A megszakítás nélküli munkavégzés a hosszától függően astheniás zavarokat és izomfájdalmat okozhat, amelyeket a következő elővigyázatossági rendszabályokkal előzhet meg: megfelelően kialakított munkahely (lásd 14. oldal) és munkafolyamat (az aktivitás gyakori változtatása). a személyzet részletes, az ergonómiának és a munkafolyamatok szervezésének a figyelembevételével készített utasításokkal való ellátása. A Leica M sorozat ergonomikus optikai koncepciója és felépítése a használat során fellépő kényelmetlenségeket a lehető legjobban mérsékeli. A szemlencsével való közvetlen érintkezés során baktériumok és vírusok juthatnak át a szembe. A felhasználóknak ezzel a lehetőséggel tisztában kell lenniük. A veszély minimalizálható egyedi okulárok, illetve nézőkék használatával (lásd 16. oldal). Leica M sztereomikroszkóp biztonsági előírások 7

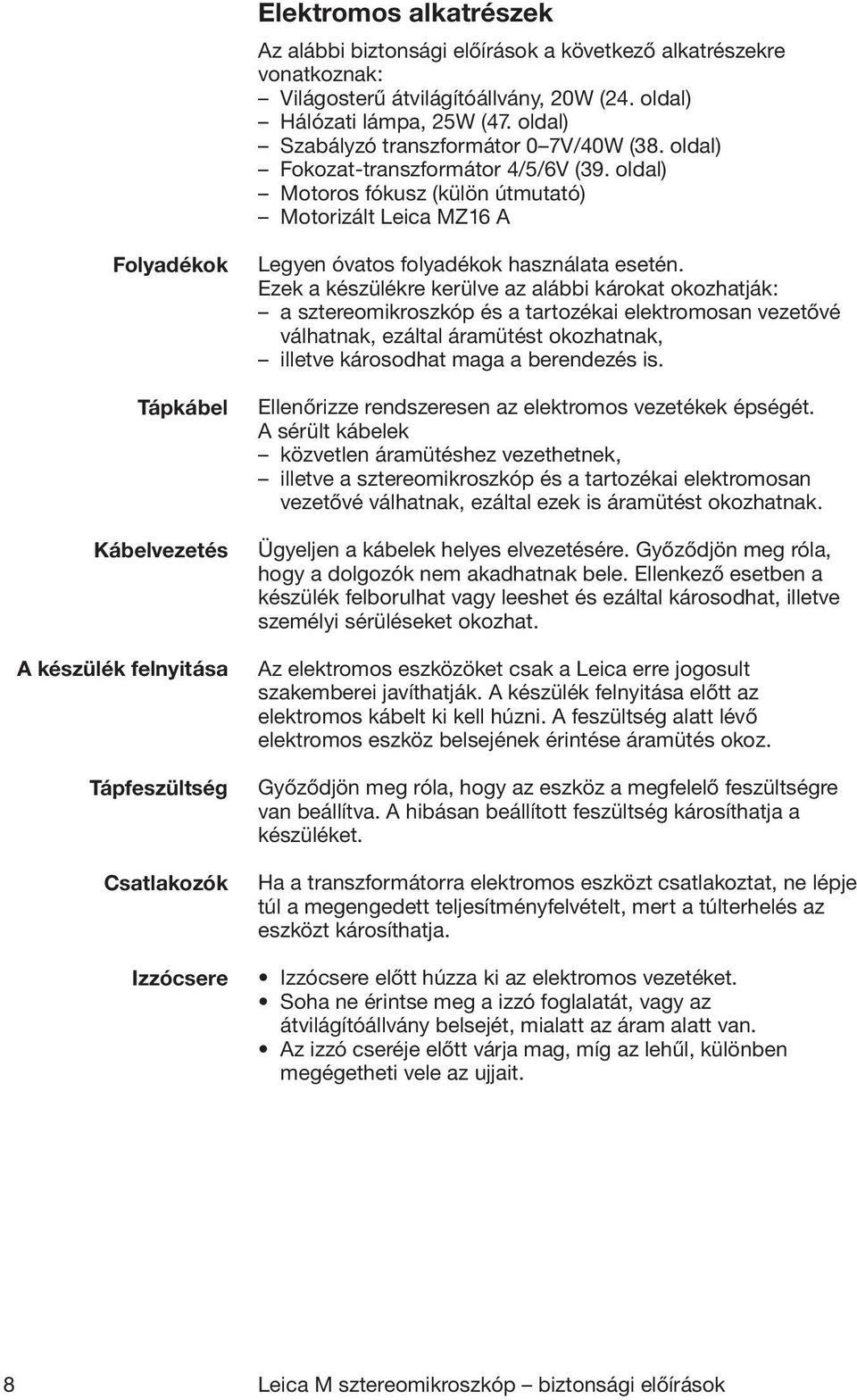

8 Elektromos alkatrészek Az alábbi biztonsági előírások a következő alkatrészekre vonatkoznak: Világosterű átvilágítóállvány, 20W (24. oldal) Hálózati lámpa, 25W (47. oldal) Szabályzó transzformátor 0 7V/40W (38. oldal) Fokozat-transzformátor 4/5/6V (39. oldal) Motoros fókusz (külön útmutató) Motorizált Leica MZ16 A Folyadékok Tápkábel Kábelvezetés A készülék felnyitása Tápfeszültség Csatlakozók Izzócsere Legyen óvatos folyadékok használata esetén. Ezek a készülékre kerülve az alábbi károkat okozhatják: a sztereomikroszkóp és a tartozékai elektromosan vezetővé válhatnak, ezáltal áramütést okozhatnak, illetve károsodhat maga a berendezés is. Ellenőrizze rendszeresen az elektromos vezetékek épségét. A sérült kábelek közvetlen áramütéshez vezethetnek, illetve a sztereomikroszkóp és a tartozékai elektromosan vezetővé válhatnak, ezáltal ezek is áramütést okozhatnak. Ügyeljen a kábelek helyes elvezetésére. Győződjön meg róla, hogy a dolgozók nem akadhatnak bele. Ellenkező esetben a készülék felborulhat vagy leeshet és ezáltal károsodhat, illetve személyi sérüléseket okozhat. Az elektromos eszközöket csak a Leica erre jogosult szakemberei javíthatják. A készülék felnyitása előtt az elektromos kábelt ki kell húzni. A feszültség alatt lévő elektromos eszköz belsejének érintése áramütés okoz. Győződjön meg róla, hogy az eszköz a megfelelő feszültségre van beállítva. A hibásan beállított feszültség károsíthatja a készüléket. Ha a transzformátorra elektromos eszközt csatlakoztat, ne lépje túl a megengedett teljesítményfelvételt, mert a túlterhelés az eszközt károsíthatja. Izzócsere előtt húzza ki az elektromos vezetéket. Soha ne érintse meg a izzó foglalatát, vagy az átvilágítóállvány belsejét, mialatt az áram alatt van. Az izzó cseréje előtt várja mag, míg az lehűl, különben megégetheti vele az ujjait. 8 Leica M sztereomikroszkóp biztonsági előírások

9 Egyéb gyártótól származó termékek felszerelése Törvényi előírások Hulladékkezelés Európai Uniós előírásoknak való megfelelés A következőkre kell ügyelni, ha Leica és egyéb gyártótól származó alkatrészeket épít egybe: A komplett rendszer gyártója, illetve annak forgalomba hozója felelős a biztonsági előírások és a törvényi előírások betartásáért. Ügyeljen az általános és az adott országra specifikus balesetmegelőzési és környezetvédelmi szabályok betartására. Az itt tárgyalt termékek megsemmisítését az adott országban érvényes törvényeknek és jogszabályoknak megfelelően kell elvégezni. Az MS5, MZ6, MZ75, MZ95, MZ125, MZ16 és MZ16 A Leica sztereomikroszkópok elektromos részegységei az EUszabványoknak és előírásoknak eleget tesznek. A felhasználói kézikönyvben szereplő jelölések Biztonsági előírások Ez a jel az elolvasandó és betartandó információkat jelöli. Figyelmen kívül hagyása személyi veszélyeztetést okozhat! a készülék rossz működését vagy meghibásodását okozhatja. Figyelmeztetés magas hőmérsékletű részekre, például izzókra. Figyelmen kívül hagyása égési sérülést okozhat! Fontos információk A megértést segítő kiegészítő információkat, magyarázatokat jelöli. Teendő A szövegben szereplő jel az elvégzendő műveleteket jelöli. Kiegészítő megjegyzések A szövegben szereplő jel a kiegészítő információkat jelöli. Leica M sztereomikroszkóp biztonsági előírások 9

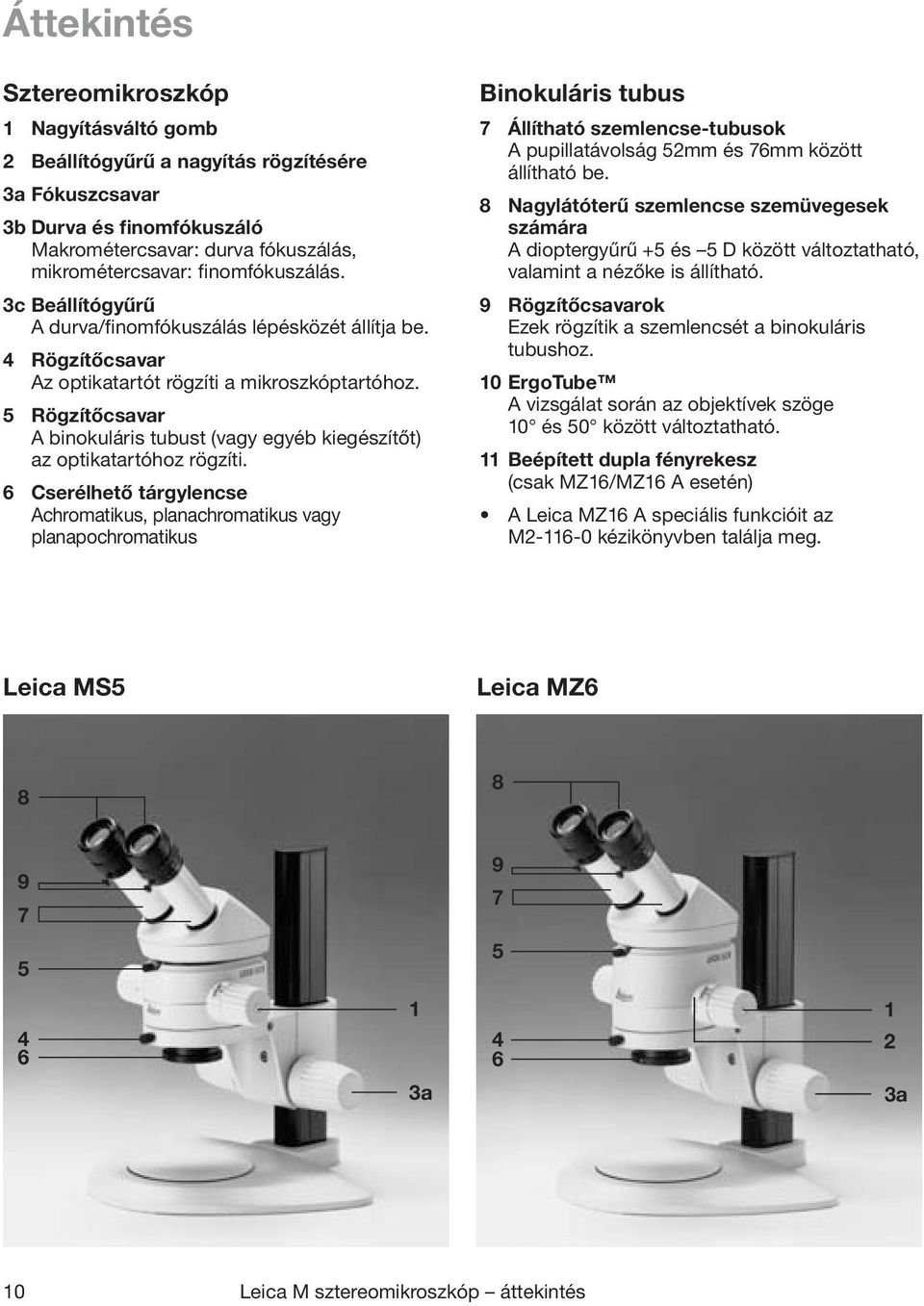

10 Áttekintés Sztereomikroszkóp 1 Nagyításváltó gomb 2 Beállítógyűrű a nagyítás rögzítésére 3a Fókuszcsavar 3b Durva és finomfókuszáló Makrométercsavar: durva fókuszálás, mikrométercsavar: finomfókuszálás. 3c Beállítógyűrű A durva/finomfókuszálás lépésközét állítja be. 4 Rögzítőcsavar Az optikatartót rögzíti a mikroszkóptartóhoz. 5 Rögzítőcsavar A binokuláris tubust (vagy egyéb kiegészítőt) az optikatartóhoz rögzíti. 6 Cserélhető tárgylencse Achromatikus, planachromatikus vagy planapochromatikus Binokuláris tubus 7 Állítható szemlencse-tubusok A pupillatávolság 52mm és 76mm között állítható be. 8 Nagylátóterű szemlencse szemüvegesek számára A dioptergyűrű +5 és 5 D között változtatható, valamint a nézőke is állítható. 9 Rögzítőcsavarok Ezek rögzítik a szemlencsét a binokuláris tubushoz. 10 ErgoTube A vizsgálat során az objektívek szöge 10 és 50 között változtatható. 11 Beépített dupla fényrekesz (csak MZ16/MZ16 A esetén) A Leica MZ16 A speciális funkcióit az M kézikönyvben találja meg. Leica MS5 Leica MZ a 3a 10 Leica M sztereomikroszkóp áttekintés

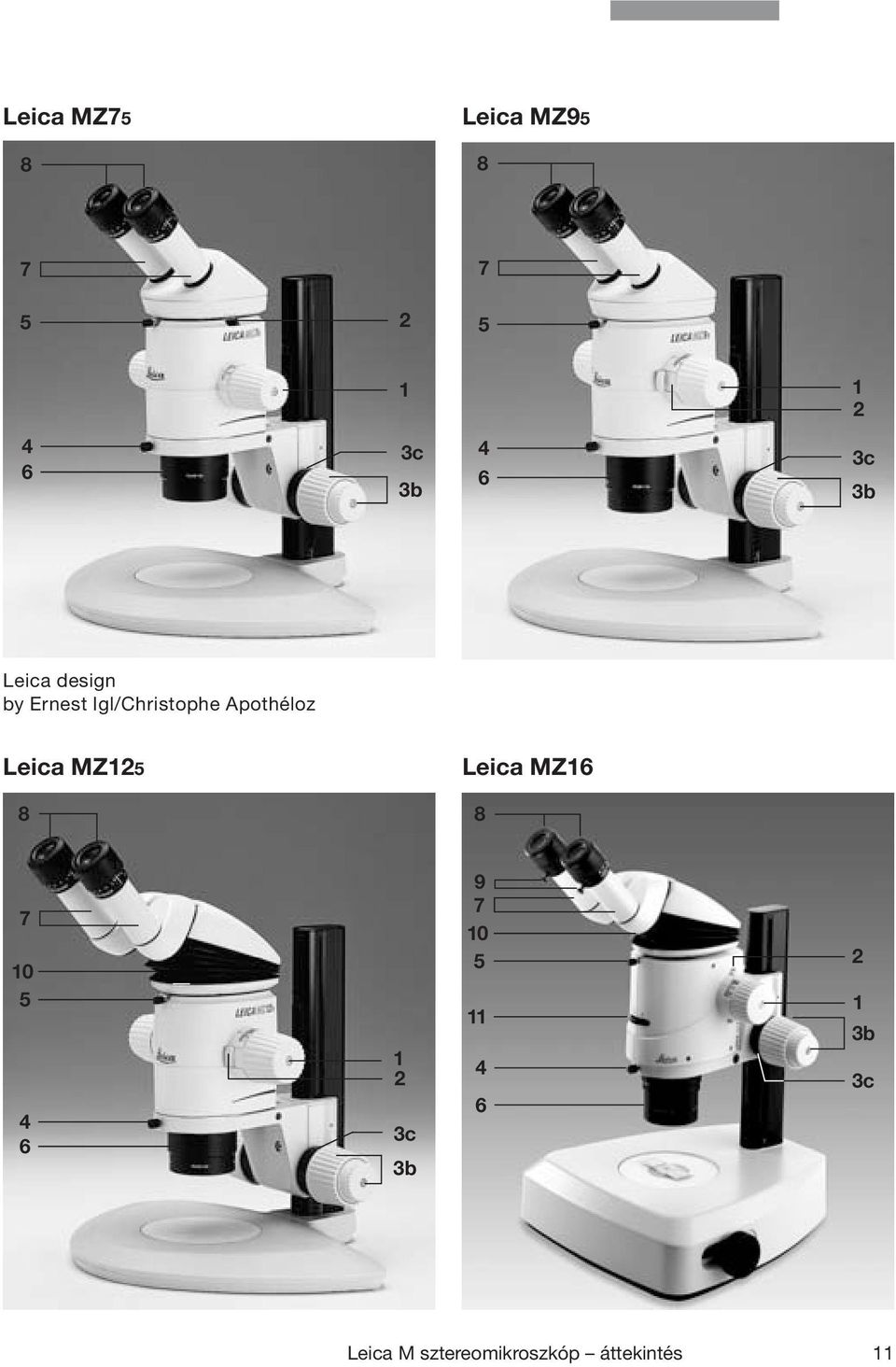

11 Leica MZ75 Leica MZ c 3b 4 6 3c 3b Leica design by Ernest Igl/Christophe Apothéloz Leica MZ125 Leica MZ c 3b b 3c Leica M sztereomikroszkóp áttekintés 11

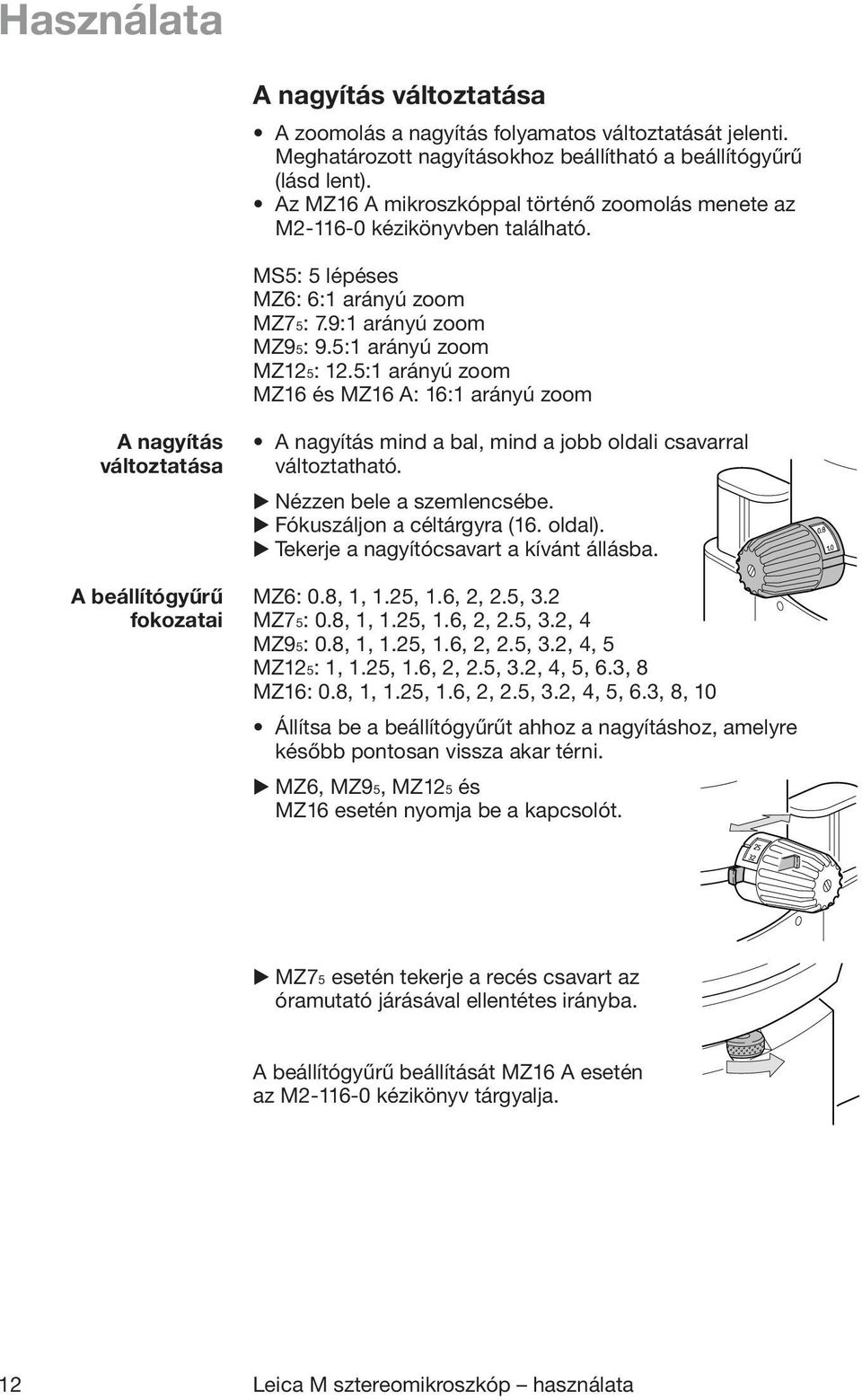

12 Használata A nagyítás változtatása A zoomolás a nagyítás folyamatos változtatását jelenti. Meghatározott nagyításokhoz beállítható a beállítógyűrű (lásd lent). Az MZ16 A mikroszkóppal történő zoomolás menete az M kézikönyvben található. MS5: 5 lépéses MZ6: 6:1 arányú zoom MZ75: 7.9:1 arányú zoom MZ95: 9.5:1 arányú zoom MZ125: 12.5:1 arányú zoom MZ16 és MZ16 A: 16:1 arányú zoom A nagyítás változtatása A beállítógyűrű fokozatai A nagyítás mind a bal, mind a jobb oldali csavarral változtatható. Nézzen bele a szemlencsébe. Fókuszáljon a céltárgyra (16. oldal). Tekerje a nagyítócsavart a kívánt állásba. MZ6: 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2 MZ75: 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4 MZ95: 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5 MZ125: 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3, 8 MZ16: 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3, 8, 10 Állítsa be a beállítógyűrűt ahhoz a nagyításhoz, amelyre később pontosan vissza akar térni. MZ6, MZ95, MZ125 és MZ16 esetén nyomja be a kapcsolót. MZ75 esetén tekerje a recés csavart az óramutató járásával ellentétes irányba. A beállítógyűrű beállítását MZ16 A esetén az M kézikönyv tárgyalja. 12 Leica M sztereomikroszkóp használata

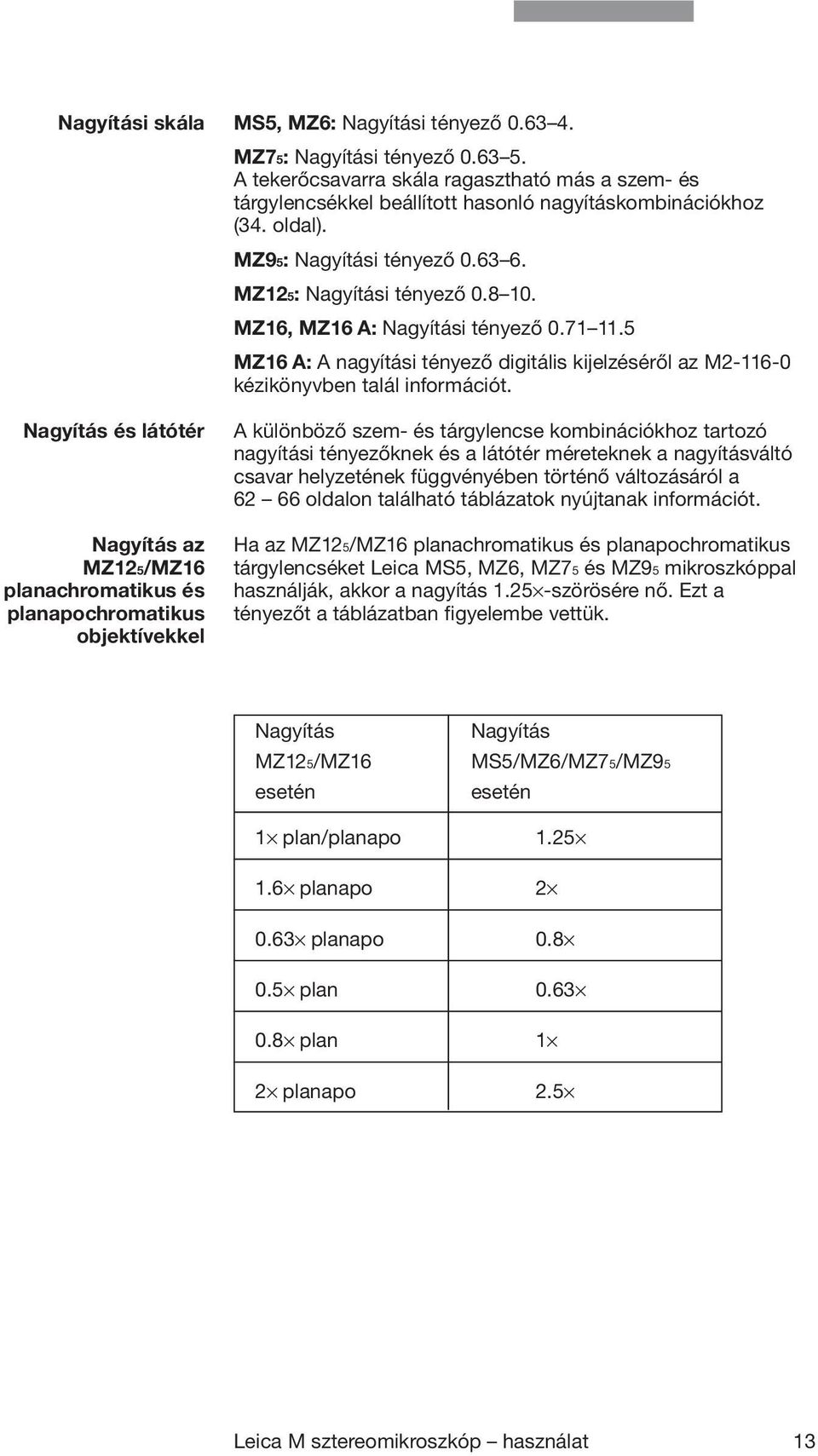

13 Nagyítási skála Nagyítás és látótér Nagyítás az MZ125/MZ16 planachromatikus és planapochromatikus objektívekkel MS5, MZ6: Nagyítási tényező MZ75: Nagyítási tényező A tekerőcsavarra skála ragasztható más a szem- és tárgylencsékkel beállított hasonló nagyításkombinációkhoz (34. oldal). MZ95: Nagyítási tényező MZ125: Nagyítási tényező MZ16, MZ16 A: Nagyítási tényező MZ16 A: A nagyítási tényező digitális kijelzéséről az M kézikönyvben talál információt. A különböző szem- és tárgylencse kombinációkhoz tartozó nagyítási tényezőknek és a látótér méreteknek a nagyításváltó csavar helyzetének függvényében történő változásáról a oldalon található táblázatok nyújtanak információt. Ha az MZ125/MZ16 planachromatikus és planapochromatikus tárgylencséket Leica MS5, MZ6, MZ75 és MZ95 mikroszkóppal használják, akkor a nagyítás szörösére nő. Ezt a tényezőt a táblázatban figyelembe vettük. Nagyítás MZ125/MZ16 esetén Nagyítás MS5/MZ6/MZ75/MZ95 esetén 1 plan/planapo planapo planapo plan plan 1 2 planapo 2.5 Leica M sztereomikroszkóp használat 13

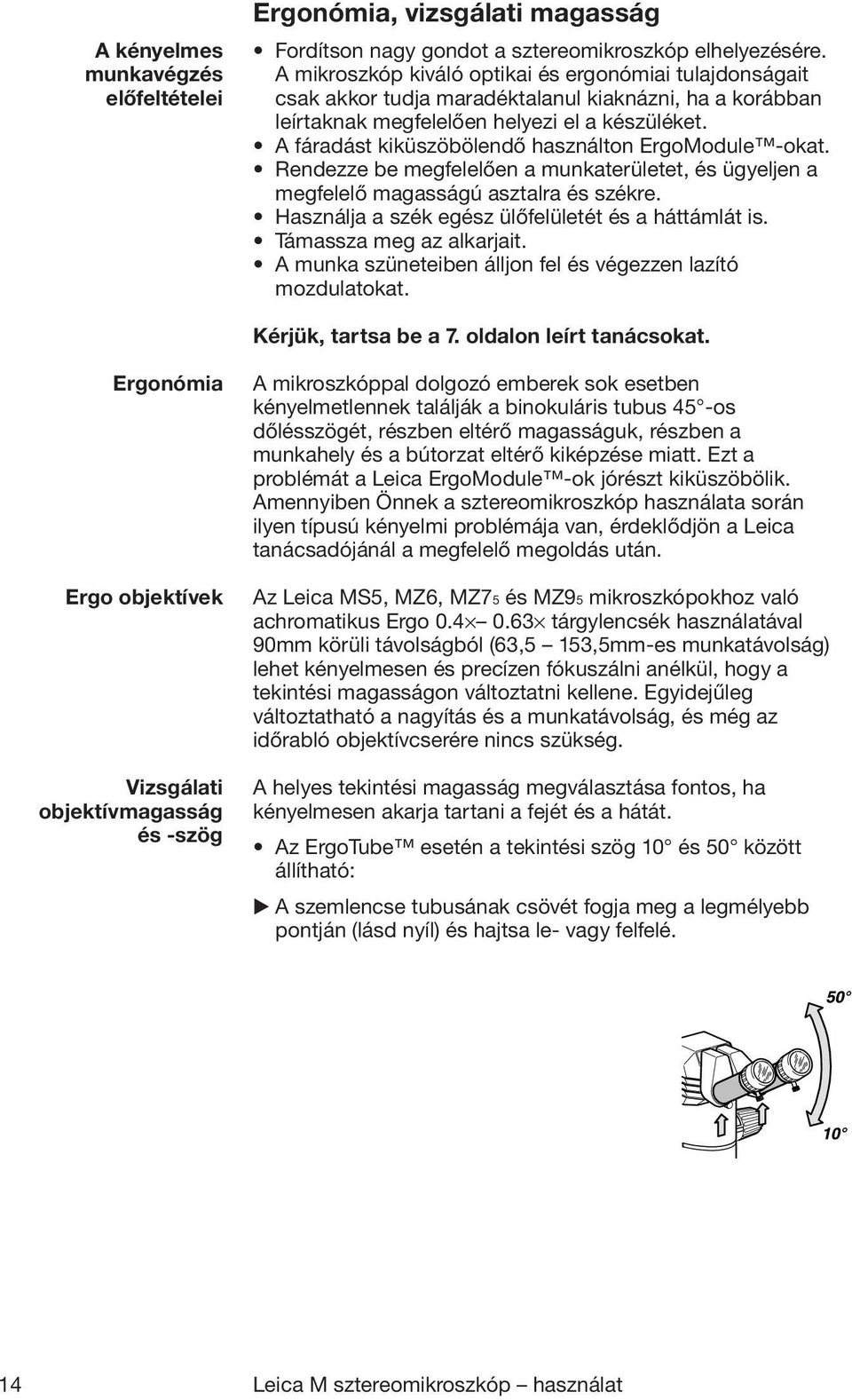

14 A kényelmes munkavégzés előfeltételei Ergonómia, vizsgálati magasság Fordítson nagy gondot a sztereomikroszkóp elhelyezésére. A mikroszkóp kiváló optikai és ergonómiai tulajdonságait csak akkor tudja maradéktalanul kiaknázni, ha a korábban leírtaknak megfelelően helyezi el a készüléket. A fáradást kiküszöbölendő használton ErgoModule -okat. Rendezze be megfelelően a munkaterületet, és ügyeljen a megfelelő magasságú asztalra és székre. Használja a szék egész ülőfelületét és a háttámlát is. Támassza meg az alkarjait. A munka szüneteiben álljon fel és végezzen lazító mozdulatokat. Kérjük, tartsa be a 7. oldalon leírt tanácsokat. Ergonómia Ergo objektívek Vizsgálati objektívmagasság és -szög A mikroszkóppal dolgozó emberek sok esetben kényelmetlennek találják a binokuláris tubus 45 -os dőlésszögét, részben eltérő magasságuk, részben a munkahely és a bútorzat eltérő kiképzése miatt. Ezt a problémát a Leica ErgoModule -ok jórészt kiküszöbölik. Amennyiben Önnek a sztereomikroszkóp használata során ilyen típusú kényelmi problémája van, érdeklődjön a Leica tanácsadójánál a megfelelő megoldás után. Az Leica MS5, MZ6, MZ75 és MZ95 mikroszkópokhoz való achromatikus Ergo tárgylencsék használatával 90mm körüli távolságból (63,5 153,5mm-es munkatávolság) lehet kényelmesen és precízen fókuszálni anélkül, hogy a tekintési magasságon változtatni kellene. Egyidejűleg változtatható a nagyítás és a munkatávolság, és még az időrabló objektívcserére nincs szükség. A helyes tekintési magasság megválasztása fontos, ha kényelmesen akarja tartani a fejét és a hátát. Az ErgoTube esetén a tekintési szög 10 és 50 között állítható: A szemlencse tubusának csövét fogja meg a legmélyebb pontján (lásd nyíl) és hajtsa le- vagy felfelé. 14 Leica M sztereomikroszkóp használat

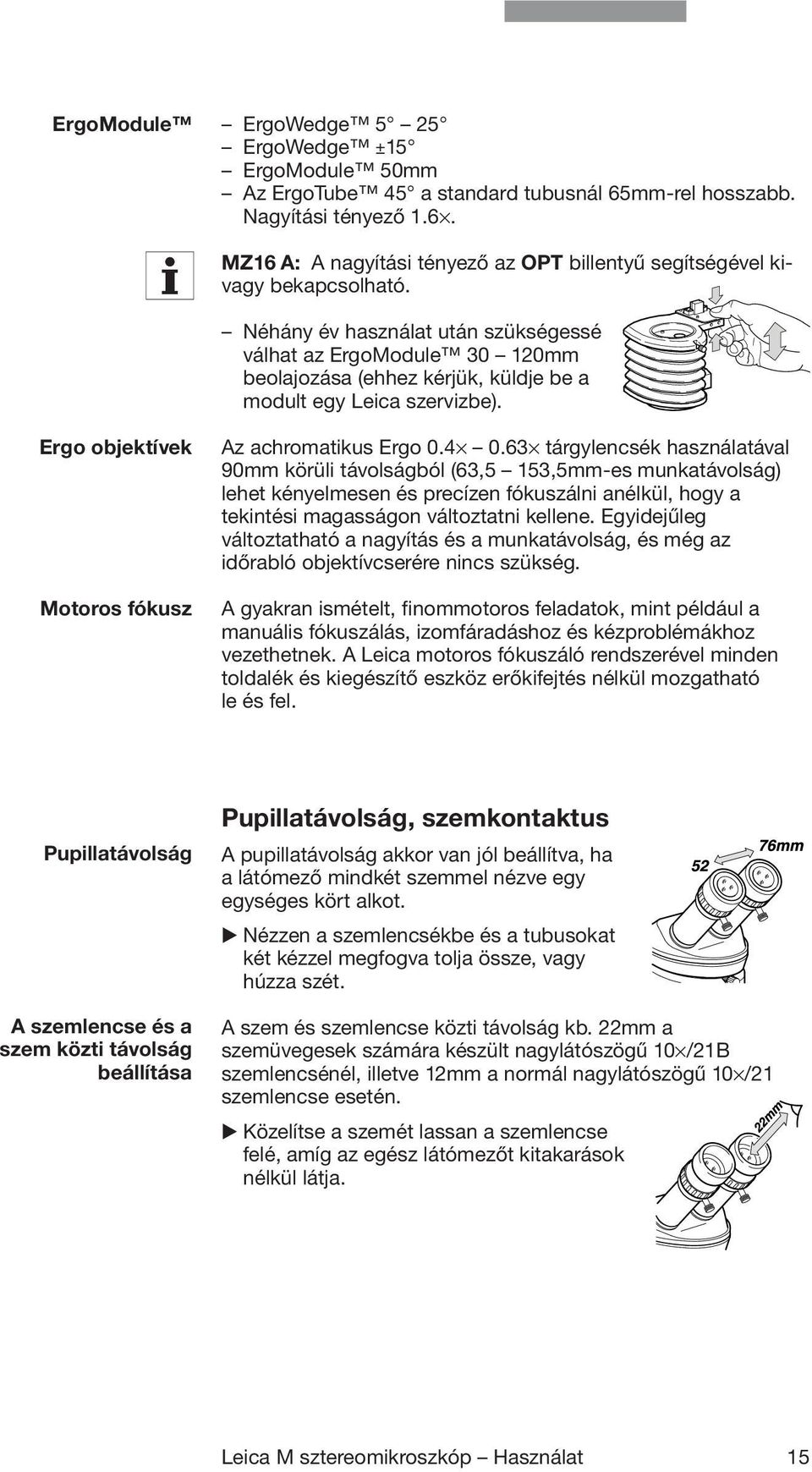

15 ErgoModule ErgoWedge 5 25 ErgoWedge ±15 ErgoModule 50mm Az ErgoTube 45 a standard tubusnál 65mm-rel hosszabb. Nagyítási tényező 1.6. MZ16 A: A nagyítási tényező az OPT billentyű segítségével kivagy bekapcsolható. Néhány év használat után szükségessé válhat az ErgoModule mm beolajozása (ehhez kérjük, küldje be a modult egy Leica szervizbe). Ergo objektívek Motoros fókusz Az achromatikus Ergo tárgylencsék használatával 90mm körüli távolságból (63,5 153,5mm-es munkatávolság) lehet kényelmesen és precízen fókuszálni anélkül, hogy a tekintési magasságon változtatni kellene. Egyidejűleg változtatható a nagyítás és a munkatávolság, és még az időrabló objektívcserére nincs szükség. A gyakran ismételt, finommotoros feladatok, mint például a manuális fókuszálás, izomfáradáshoz és kézproblémákhoz vezethetnek. A Leica motoros fókuszáló rendszerével minden toldalék és kiegészítő eszköz erőkifejtés nélkül mozgatható le és fel. Pupillatávolság A szemlencse és a szem közti távolság beállítása Pupillatávolság, szemkontaktus A pupillatávolság akkor van jól beállítva, ha a látómező mindkét szemmel nézve egy egységes kört alkot. Nézzen a szemlencsékbe és a tubusokat két kézzel megfogva tolja össze, vagy húzza szét. A szem és szemlencse közti távolság kb. 22mm a szemüvegesek számára készült nagylátószögű 10 /21B szemlencsénél, illetve 12mm a normál nagylátószögű 10 /21 szemlencse esetén. Közelítse a szemét lassan a szemlencse felé, amíg az egész látómezőt kitakarások nélkül látja. Leica M sztereomikroszkóp Használat 15

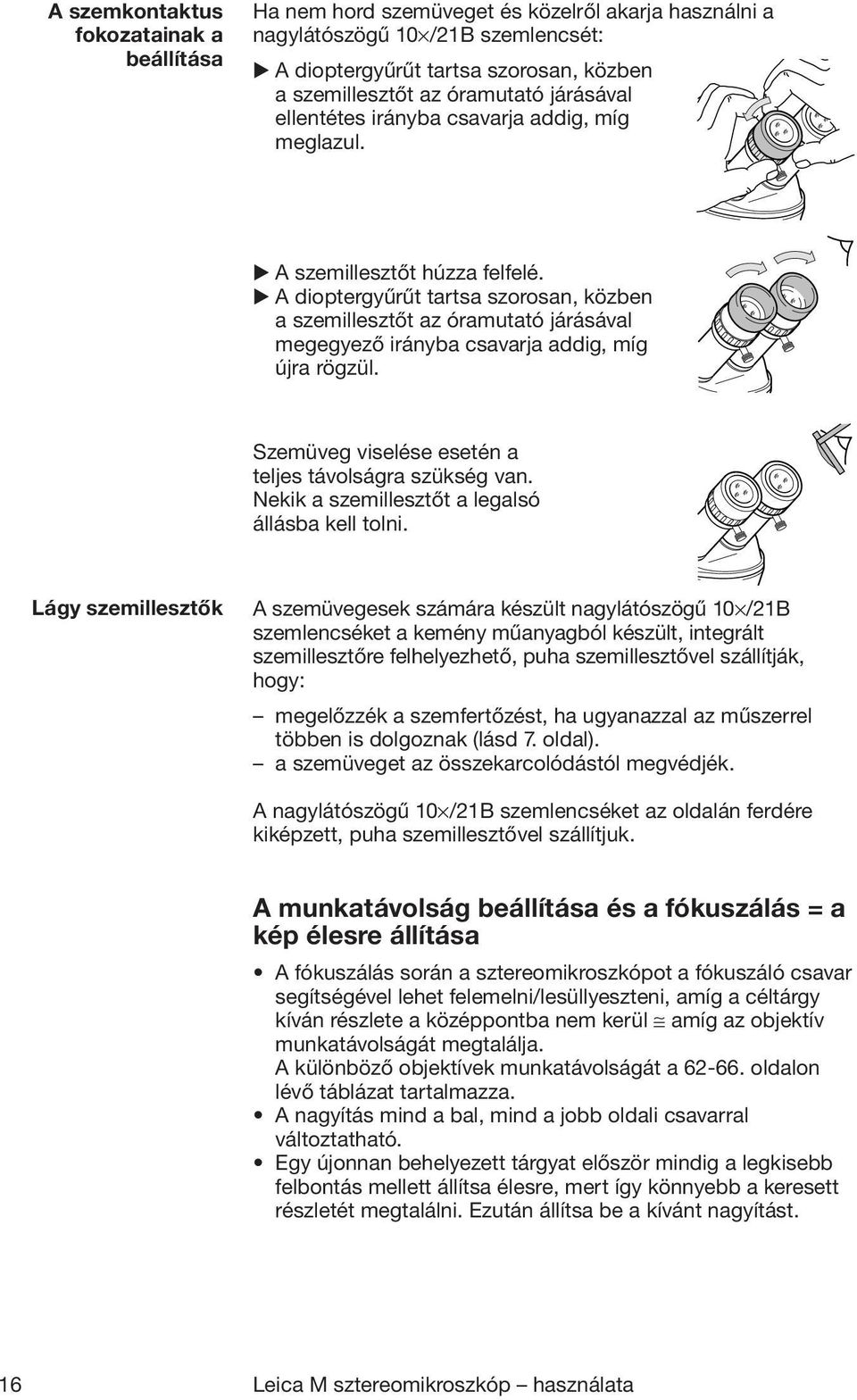

16 A szemkontaktus fokozatainak a beállítása Ha nem hord szemüveget és közelről akarja használni a nagylátószögű 10 /21B szemlencsét: A dioptergyűrűt tartsa szorosan, közben a szemillesztőt az óramutató járásával ellentétes irányba csavarja addig, míg meglazul. A szemillesztőt húzza felfelé. A dioptergyűrűt tartsa szorosan, közben a szemillesztőt az óramutató járásával megegyező irányba csavarja addig, míg újra rögzül. Szemüveg viselése esetén a teljes távolságra szükség van. Nekik a szemillesztőt a legalsó állásba kell tolni. Lágy szemillesztők A szemüvegesek számára készült nagylátószögű 10 /21B szemlencséket a kemény műanyagból készült, integrált szemillesztőre felhelyezhető, puha szemillesztővel szállítják, hogy: megelőzzék a szemfertőzést, ha ugyanazzal az műszerrel többen is dolgoznak (lásd 7. oldal). a szemüveget az összekarcolódástól megvédjék. A nagylátószögű 10 /21B szemlencséket az oldalán ferdére kiképzett, puha szemillesztővel szállítjuk. A munkatávolság beállítása és a fókuszálás = a kép élesre állítása A fókuszálás során a sztereomikroszkópot a fókuszáló csavar segítségével lehet felemelni/lesüllyeszteni, amíg a céltárgy kíván részlete a középpontba nem kerül amíg az objektív munkatávolságát megtalálja. A különböző objektívek munkatávolságát a oldalon lévő táblázat tartalmazza. A nagyítás mind a bal, mind a jobb oldali csavarral változtatható. Egy újonnan behelyezett tárgyat először mindig a legkisebb felbontás mellett állítsa élesre, mert így könnyebb a keresett részletét megtalálni. Ezután állítsa be a kívánt nagyítást. 16 Leica M sztereomikroszkóp használata

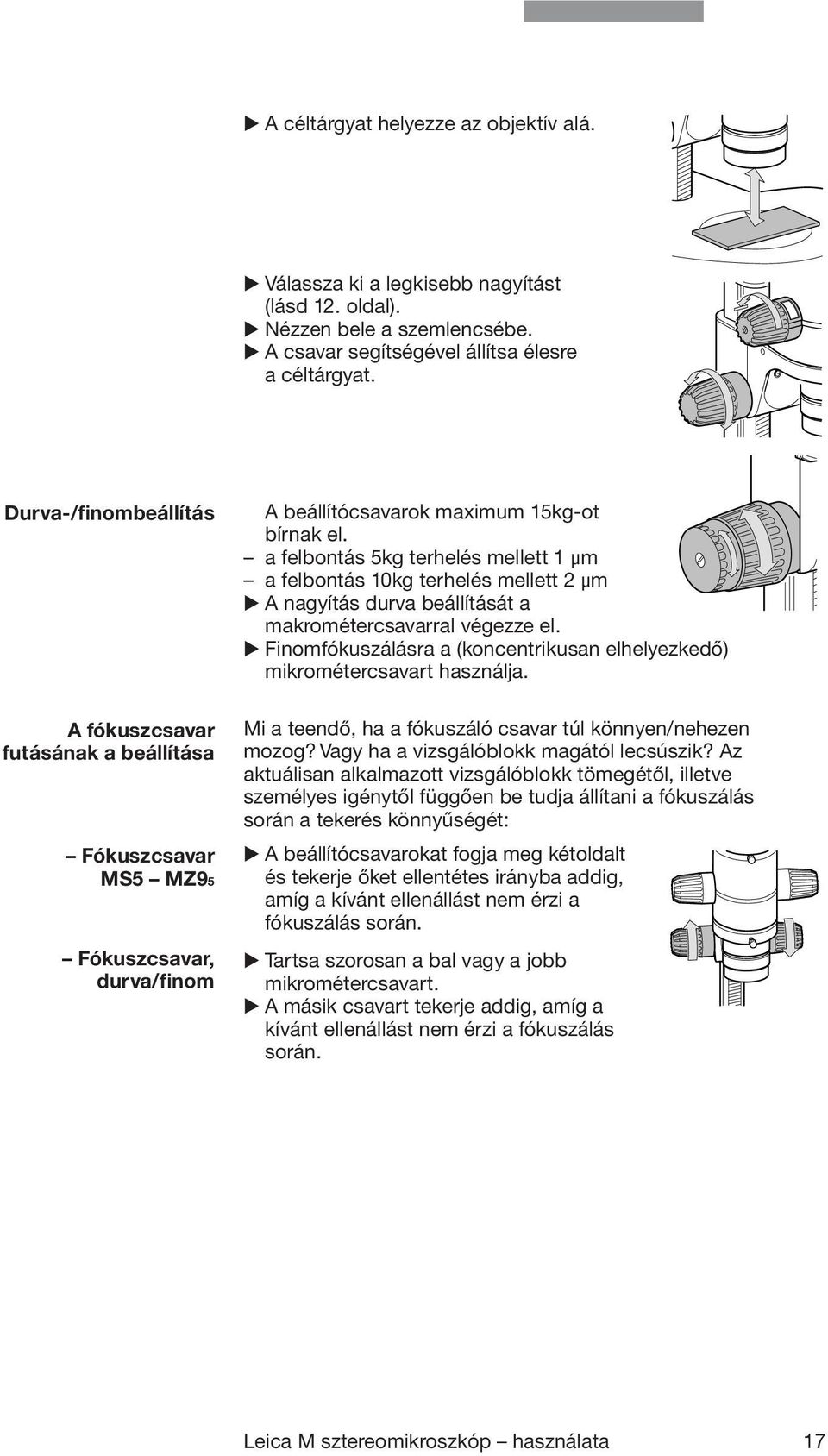

17 A céltárgyat helyezze az objektív alá. Válassza ki a legkisebb nagyítást (lásd 12. oldal). Nézzen bele a szemlencsébe. A csavar segítségével állítsa élesre a céltárgyat. Durva-/finombeállítás A fókuszcsavar futásának a beállítása Fókuszcsavar MS5 MZ95 Fókuszcsavar, durva/finom A beállítócsavarok maximum 15kg-ot bírnak el. a felbontás 5kg terhelés mellett 1 µm a felbontás 10kg terhelés mellett 2 µm A nagyítás durva beállítását a makrométercsavarral végezze el. Finomfókuszálásra a (koncentrikusan elhelyezkedő) mikrométercsavart használja. Mi a teendő, ha a fókuszáló csavar túl könnyen/nehezen mozog? Vagy ha a vizsgálóblokk magától lecsúszik? Az aktuálisan alkalmazott vizsgálóblokk tömegétől, illetve személyes igénytől függően be tudja állítani a fókuszálás során a tekerés könnyűségét: A beállítócsavarokat fogja meg kétoldalt és tekerje őket ellentétes irányba addig, amíg a kívánt ellenállást nem érzi a fókuszálás során. Tartsa szorosan a bal vagy a jobb mikrométercsavart. A másik csavart tekerje addig, amíg a kívánt ellenállást nem érzi a fókuszálás során. Leica M sztereomikroszkóp használata 17

18 Mikroszkóptartó sztereoszkópikus vizsgálathoz Mikroszkóptartó Ez a mikroszkóptartó kizárólag két sugármenetes, sztereoszkópikus vizsgálatokra alkalmas. A mikroszkóptartó két pozícióban is rögzíthető a fókuszmeghajtón (lásd 34. oldal): Az optikatartó oldalra is fordítható a mikroszkóptartón, ha a munka közben oldalsó munkapozícióra lenne szükség: A rögzítőcsavart lazítsa meg. Az optikatartót a kívánt mértékben hajlítsa oldalra. Szorítsa meg a rögzítőcsavart. Az AX mikroszkóptartó A sztereomikroszkópokat a sztereoszkópikus és axiális vizsgálat érdekében a standard tartó helyett AX tartóval is fel lehet szerelni (lásd 34. oldal). Az MS5, MZ6, MZ75 és MZ95, illetve az MZ125, MZ16 és MZ16 A mikroszkópok számára eltérő modellek kaphatók. Az MS5, MZ6, MZ75 és MZ95 mikroszkópokhoz készült AX mikroszkópváz menetébe az achromatikus lencsék és a planachromatikus 1 lencse illik bele (33. oldal). Az MZ125, MZ16 és MZ16 A mikroszkópokhoz készült AX mikroszkópváz menetébe planachromatikus és planapochromatikus lencsék illenek bele (33. oldal). Ez az AX váz tartalmaz ezenkívül egy rögzítőcsavar, amivel a három helyzet egyikében rögzíteni lehet, illetve egy manuálisan állítható fényrekeszt (lásd lent). Egyébiránt a bal, jobb és középső állásba váltása és az ottani használata azonos módon történik. Az optikatartót az AX mikroszkóptartón nem lehet oldalra hajtani. Sztereoszkópikus vizsgálat Háromdimenziós tárgyak vizsgálata, illetve a velük való munka során háromdimenziós képalkotásra van szükség. A sztereomikroszkópot hajtsa középső állásba. 18 Leica M sztereomikroszkóp használat

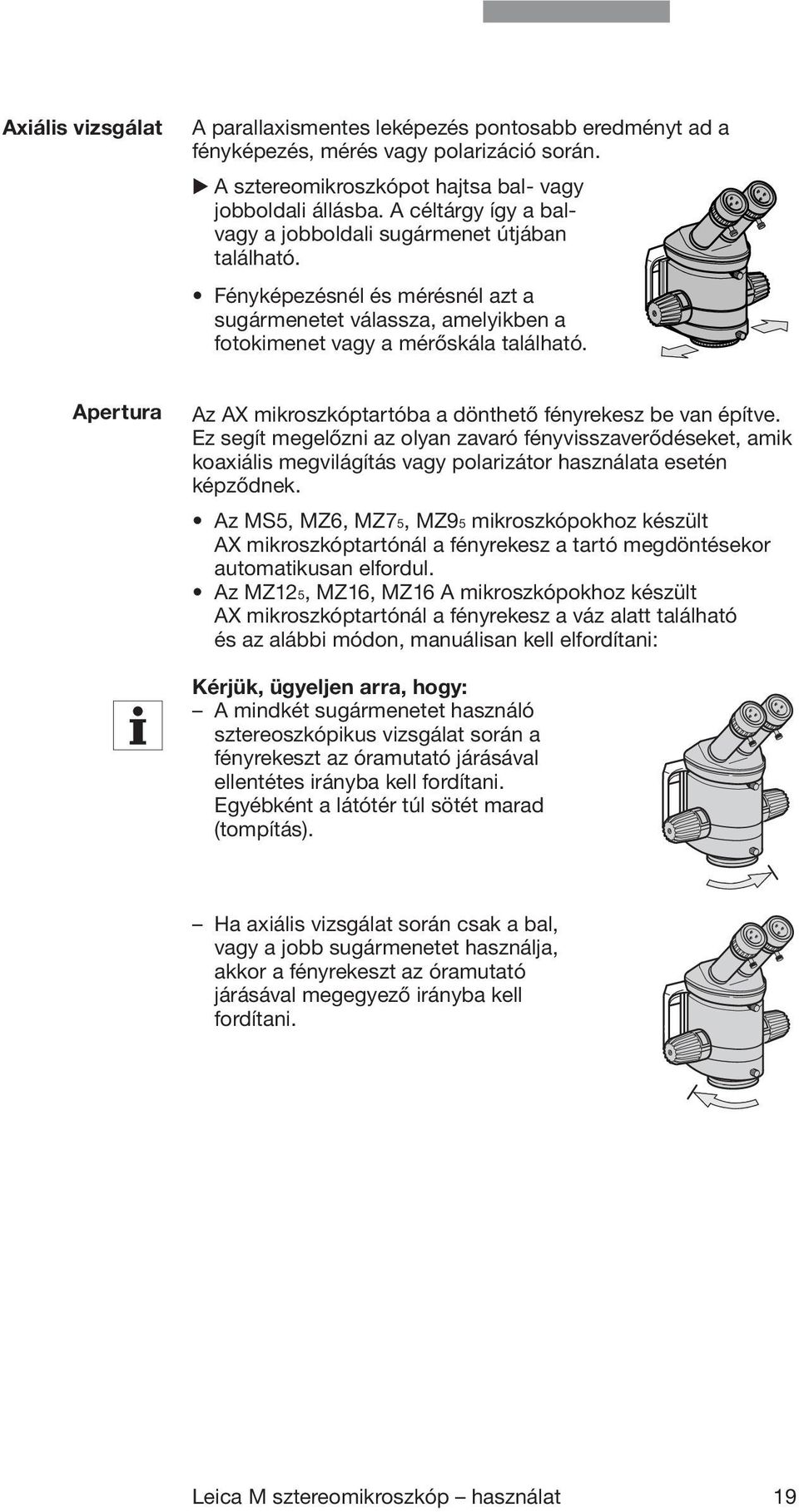

19 Axiális vizsgálat A parallaxismentes leképezés pontosabb eredményt ad a fényképezés, mérés vagy polarizáció során. A sztereomikroszkópot hajtsa bal- vagy jobboldali állásba. A céltárgy így a balvagy a jobboldali sugármenet útjában található. Fényképezésnél és mérésnél azt a sugármenetet válassza, amelyikben a fotokimenet vagy a mérőskála található. Apertura Az AX mikroszkóptartóba a dönthető fényrekesz be van építve. Ez segít megelőzni az olyan zavaró fényvisszaverődéseket, amik koaxiális megvilágítás vagy polarizátor használata esetén képződnek. Az MS5, MZ6, MZ75, MZ95 mikroszkópokhoz készült AX mikroszkóptartónál a fényrekesz a tartó megdöntésekor automatikusan elfordul. Az MZ125, MZ16, MZ16 A mikroszkópokhoz készült AX mikroszkóptartónál a fényrekesz a váz alatt található és az alábbi módon, manuálisan kell elfordítani: Kérjük, ügyeljen arra, hogy: A mindkét sugármenetet használó sztereoszkópikus vizsgálat során a fényrekeszt az óramutató járásával ellentétes irányba kell fordítani. Egyébként a látótér túl sötét marad (tompítás). Ha axiális vizsgálat során csak a bal, vagy a jobb sugármenetet használja, akkor a fényrekeszt az óramutató járásával megegyező irányba kell fordítani. Leica M sztereomikroszkóp használat 19

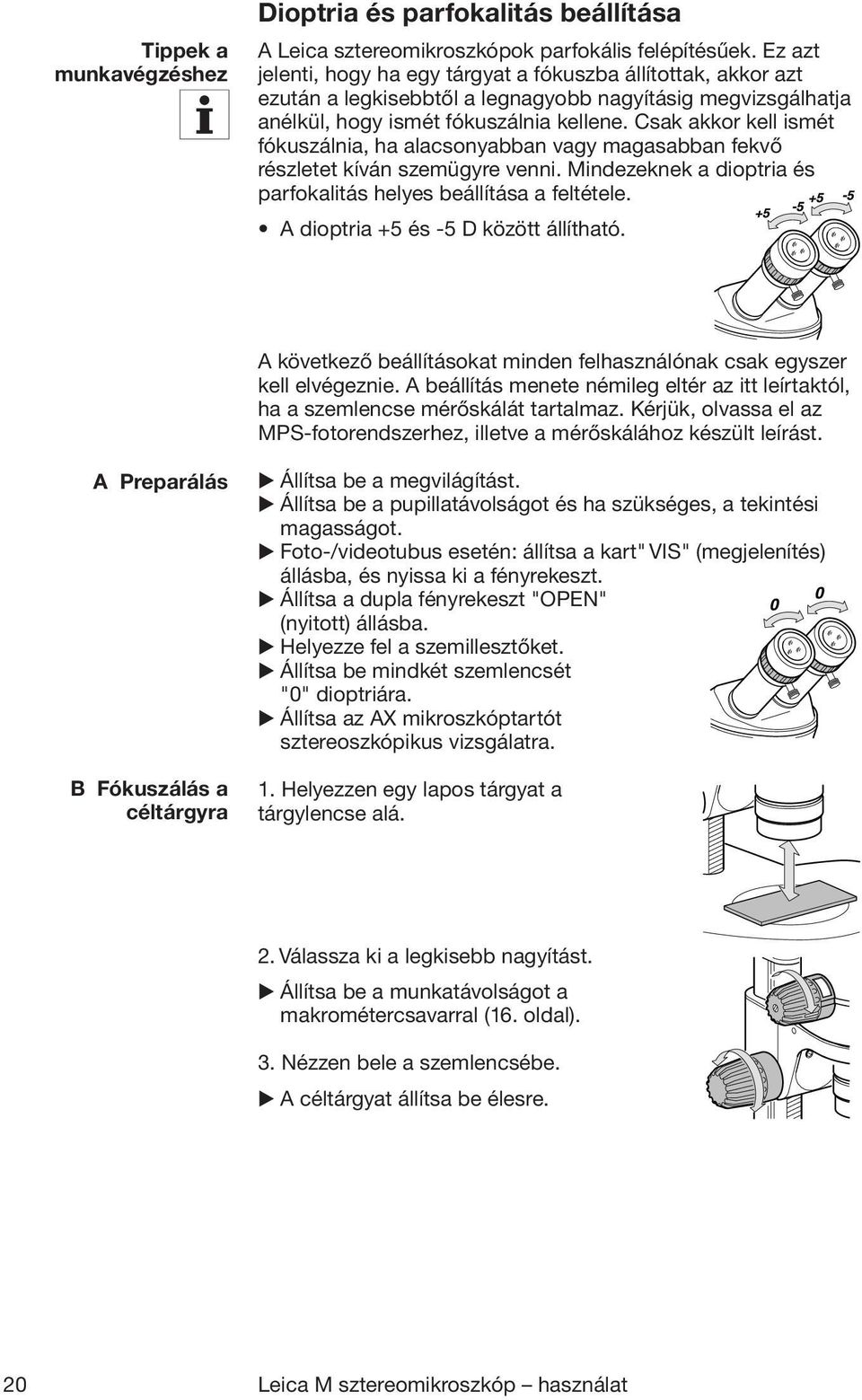

20 Tippek a munkavégzéshez Dioptria és parfokalitás beállítása A Leica sztereomikroszkópok parfokális felépítésűek. Ez azt jelenti, hogy ha egy tárgyat a fókuszba állítottak, akkor azt ezután a legkisebbtől a legnagyobb nagyításig megvizsgálhatja anélkül, hogy ismét fókuszálnia kellene. Csak akkor kell ismét fókuszálnia, ha alacsonyabban vagy magasabban fekvő részletet kíván szemügyre venni. Mindezeknek a dioptria és parfokalitás helyes beállítása a feltétele. A dioptria +5 és -5 D között állítható. A következő beállításokat minden felhasználónak csak egyszer kell elvégeznie. A beállítás menete némileg eltér az itt leírtaktól, ha a szemlencse mérőskálát tartalmaz. Kérjük, olvassa el az MPS-fotorendszerhez, illetve a mérőskálához készült leírást. A Preparálás B Fókuszálás a céltárgyra Állítsa be a megvilágítást. Állítsa be a pupillatávolságot és ha szükséges, a tekintési magasságot. Foto-/videotubus esetén: állítsa a kart" VIS" (megjelenítés) állásba, és nyissa ki a fényrekeszt. Állítsa a dupla fényrekeszt "OPEN" (nyitott) állásba. Helyezze fel a szemillesztőket. Állítsa be mindkét szemlencsét "0" dioptriára. Állítsa az AX mikroszkóptartót sztereoszkópikus vizsgálatra. 1. Helyezzen egy lapos tárgyat a tárgylencse alá. 2. Válassza ki a legkisebb nagyítást. Állítsa be a munkatávolságot a makrométercsavarral (16. oldal). 3. Nézzen bele a szemlencsébe. A céltárgyat állítsa be élesre. 20 Leica M sztereomikroszkóp használat

21 4. Válassza ki a legnagyobb nagyítást. 5. Állítsa élesre az optimális fókusz megkeresésével. C Dioptriaérték beállítása 6. Válassza ki a legkisebb nagyítást. 7. Ne nézzen bele a szemlencsébe! A szemlencséket fordítsa el ütközésig az óramutató járásával ellentétes irányba, a + jel felé (+5 D). 8. Nézzen bele a szemlencsébe. Forgassa visszafelé a szemlencséket egyenként addig, amíg mindkét szemével éles képet nem lát. D Parfokalitás vizsgálata 9. Válassza a legnagyobb nagyítást. 10. Szükség esetén fókuszáljon ismét. 11. A nagyítást lassan változtassa a legkisebb és legnagyobb nagyítás között. Eközben a céltárgy folyamatosan éles (parfokális) kell maradjon. Egyéb esetben ismételje meg a fenti műveletsort. Leica M sztereomikroszkópok használat 21

22 Összeszerelés Alkatrészek 1a Megvilágító mikroszkóptalp, fényzáró fedőlemezzel 1b Átvilágító mikroszkóptalp, üveg tetőlemezzel 2a Vezetősínes tartóoszlop, makro-/mikrométercsavarral 2b Vezetősínes tartóoszlop, 300 vagy 500mm hosszú 3 Mikroszkóptartó 4 Optikatartó 5 Cserélhető tárgylencse 6 Binokuláris tubus 7 Szemüvegesek számára készült nagylátószögű szemlencse, szemillesztővel 8 Különféle ErgoModule -ok vagy egyéb kiegészítők videovagy fényképfelvétel készítéséhez, rajzoláshoz, fluoreszcens vizsgálathoz, koaxiális megvilágításhoz stb b 3 2a 1a 1b 22 Leica M sztereomikroszkóp összeszerelés

23 Vezetősínes tartóoszlop megvilágító mikroszkóptalp Vezetősínes tartóoszlop átvilágító mikroszkóptalp Állvány Megvilágítóállvány Távolítsa el a talpfedelet. Vezessen át 3 imbuszcsavart az alaplemezen alulról fölfelé, majd rögzítse rá a vezetősínes tartóoszlopot. Helyezze vissza a talpfedelet. A mikroszkóptartó és a sztereomikroszkóp összeszerelésének menete a 34. oldalon található. Átvilágítóállvány A hálózati kábelt húzza ki az állványon lévő csatlakozóaljzatból! Távolítsa el az üveg tetőlemezt. Óvatosan fordítsa meg a talpat és vegye ki a 7 imbuszcsavart. Emelje le a talp alsó részét. Fordítsa meg a talp felső részét. Vezessen át 3 imbuszcsavart a fedőlemezen alulról fölfelé, majd rögzítse rá a vezetősínes tartóoszlopot. Helyezze vissza és rögzítse a talp alsó részét. Helyezze vissza az üveg tetőlemezt. Szerelje össze a mikroszkóptartót a sztereomikroszkóppal (lásd 34. oldal). A technikai adatok a 74. oldalon találhatók. Leica M sztereomikroszkóp összeszerelés 23

24 20W-os, világosterű átvilágítóállvány Ügyeljen a 7. oldalon leírt biztonsági figyelmeztetések betartására. Szerelje fel a tartóoszlopot az átvilágítótalpra (lásd 23. oldal). Az izzó behelyezése A felforrósodott izzót ne érintse meg. Ellenkező esetben égési sérüléseket szenvedhet. Az új, 6V/20W-os halogénizzót ne fogja meg közvetlenül kézzel, mert a felmelegedés során az ujjlenyomatok az izzó elpattanásához vezethetnek. Az ujjlenyomatokat alkoholos ruhával törölje le. Húzza ki a vezetősínnel együtt a lámpát. Az új izzót egy ruhadarabbal fogja meg és nyomja be a helyére. A vezetősínt óvatosan tolja vissza ütközésig. Szűrők Az átvilágítóállványban egy KG1-es színszűrő található. Szükség esetén más 50mm átmérőjű szűrővel helyettesítheti. Húzza ki a vezetősínt. Helyezze be az 50mm-es szűrőt. A vezetősínt óvatosan tolja vissza ütközésig. Indítás A gyárilag beállított feszültség 230V ( V-os hálózatra), a biztosítékdobozban pedig 2 db 160 mah-s biztosíték található V-os feszültség esetén: Állítsa a feszültségválasztót 115V-ra. Cserélje ki a 2 db 160 mah-s biztosítékot a mellékelt 2 db 315 mah-s biztosítékra (lásd a jobboldali ábrán). Dugja vissza a hálózati kábelt a csatlakozóaljzatba, majd a konnektorba. 24 Leica M sztereomikroszkóp összeszerelés

25 Biztosítékcsere Át- vagy megvilágító fény A tápegység bekapcsolása Használjon: 2 db 160 mah-s biztosítékot V esetén. 2 db 315 mah-s biztosítékot V esetén (lásd balra, az "Indítás"-nál). A hálózati kábelt húzza ki az állványon lévő csatlakozóaljzatból. Húzza ki a biztosítékdobozt. A hátsó biztosítékot lefelé nyomva pattintsa ki. Az elülső, tartalék biztosítékot húzza oldalra, majd helyezze be a hátsó tartóba. Tolja vissza a biztosítékdobozt. A talp hátsó részén csatlakozóaljzat található egy maximum 20W-os megvilágitólámpa számára. Az átvilágítóállványhoz kiegészítésként egy megvilágitólámpa is csatlakoztatható. Akár az át-, akár a megvilágító fény bekapcsolható. Átvilágításhoz a kapcsolót állítsa I. állásba. Megvilágításhoz a kapcsolót állítsa II. állásba. A fényerő a tekerőgombbal szabályozható. A tápegységet az állvány hátsó részén található tekerőgombbal kapcsolhatja be és a fényerőt is ezzel szabályozhatja. Lecsatlakoztatás az elektromos hálózatról A hálózati kábelt húzza ki a csatlakozóból. Átvilágító fény Átvilágító fény, világostér Ferde átvilágító fény Kapcsolja be az átvilágító fényforrást. A világos átvilágítómező a kontrasztos szerkezetű, áttetsző tárgyaknál megfelelő. Ilyen módon alulról közvetlenül átvilágítva a tárgyak világos háttér előtt éles kontúrokkal és természetes színeikben jelennek meg. A világos átvilágítómezőhöz húzza a kart előre. A tárgyon excentrikusan átmenő fény megnöveli a felbontást és a kinyerhető információkat olyan áttetsző objektumok esetén, mint a foraminiferák, vagy az halikra. A kart lassan tolja addig, amíg a kívánt átvilágító hatást eléri. Leica M sztereomikroszkóp összeszerelés 25

26 Átvilágítóállvány, világos- és sötétterű A világos-/sötétterű átvilágítóállvány világítórendszere egy fényforrásból és egy üvegszálas fényvezetőből áll. Kérjük, tartsa be a fényforrás gyártója által meghatározott biztonsági rendszabályokat. Az üvegszálas fényvezetőt húzza ki az állványból. Szerelje fel a tartóoszlopot az átvilágítótalpra (lásd 23. oldal). A mikroszkóptartót és a sztereomikroszkópot szerelje össze a 34. oldalon leírtaknak megfelelően. Az üvegszálas fényvezetőt csatlakoztassa az állványhoz és a fényforráshoz. Indítás Átvilágító fény, világosterű Kérjük, a fényforrás használata előtt olvassa el a használati útmutatóját. A világos átvilágítómező a kontrasztos szerkezetű, áttetsző tárgyaknál megfelelő. Ilyen módon alulról közvetlenül átvilágítva a tárgyak világos háttér előtt éles kontúrokkal és természetes színeikben jelennek meg. A fogantyú ütközésig betolva: világos átvilágítómező. Átvilágító fény, sötétterű A sötét átvilágítómező kontrasztszegény tárgyak esetén a kis kiterjedésű vagy finomabb struktúrákról több információt ad. Ilyenkor a fénysugarak kis szögben érik el a céltárgyat. A finom részletek szerkezete és körvonala ragyogóan emelkedik ki a sötét háttérből. A fogantyú ütközésig kihúzva: sötét átvilágítómező. 26 Leica M sztereomikroszkóp összeszerelés

27 Oszlop a talpra Megvilágítás Kiegészítő kondenzor a talpra Használata Dönthető tükör A HL-RC átvilágítóállvány A HL átvilágítóállvány Az oszlop a felfogatásánál imbuszcsavarokat tartalmaz. Távolítsa el az üveg tetőlemezt. Fordítsa meg a talpat és helyezze az asztalra. Az oszlopot tartsa alulról a felfogatójánál fogva. Felülről csavarja be az imbuszcsavarokat. Fordítsa meg a talpat és helyezze fel az üveg tetőlemezt. Szerelje össze a többi alkatrészt, mint pl. a mikroszkóptartót és az optikatartót (34. oldal). Szereljen fel az átvilágítóállványra egy nagy fényerejű fényforrást és egy fényvezetőt (TVC, aktív 9mm-es átmérő). Csatlakoztassa a fényvezetőt a talp hátsó részéhez. Csatlakoztassa a fényvezetőt a fényforráshoz. Az olyan, nagy apertúraértékkel rendelkező sztereomikroszkópoknál, mint az 1.6 -os objektívvel ellátott Leica MZ125, MZ16 és MZ16 A, a felbontás kiegészítő kondenzor felhelyezésével növelhető. Csúsztassa rá a kiegészítő kondenzort alulról a lencsetartóra, majd rögzítse 2 imbuszcsavarral. Kapcsolja be a fényforrást a gyártó által leírt módon, majd állítsa be a fényerejét. Helyezze az áttetsző vizsgálati tárgyat az üveg fedőlapra és fókuszáljon rá. A beépített, forgatható és elcsúsztatható tükörnek van egy fényes és egy matt oldala. A matt oldalát használva diffúz megvilágítást érhet el. A tükör állásától függően változik a preparátumra érkező fény beesési szöge, így akár a világos átvilágítómező használata mellett is el lehet érni a sötét mezőhöz hasonló fényhatást. A jobboldali, fekete tekerőgombbal forgathatja és csúsztathatja el a tükröt. A kellően világos átvilágítómező és a maximális fényintenzitás beállítása: a tükröt csúsztassa be ütközésig. Forgassa addig, míg 45 -os szögben nem áll. Az összeszerelés és a használat részletes ismertetése a különálló M es kézikönyvben található. Leica M sztereomikroszkóp összeszerelés 27

28 Az oszlop rászerelése a talpra Az ESD lengőkaros állvány Az ESD lengőkaros állvány elektromosan vezető anyagból készült (a felületi ellenállása <10 11 Ohm/cm2, a kisülési idő <2 másodperc, 1000V-ról 100V-ra). A talpon két csatlakozóaljzat található 4mm-es földelőkábel számára. Csúszasson be 4 imbuszcsavart alulról a talpba, majd csavarja be őket az oszlopba. Védőgyűrű az oszlopra A védőgyűrű védi a műszert, ezért mindig a keresztcsukló alatt kell legyen. Csúsztassa le a védőgyűrűt az oszlopon. Szorítsa meg a rögzítőcsavart. Keresztcsukló az oszlopra Csúsztassa le a védőgyűrűt az oszlopon. Szorítsa meg a rögzítőcsavart. Keresztkar a keresztcsuklóra Helyezze fel a keresztkart úgy, hogy a kiegészítők Ön felé nézzenek. Szorítsa meg a rögzítőcsavart. Fókusztartó a keresztkarra Optikatartó a mikroszkóptartóra A fókusz- és mikroszkóptartó 2 helyzetben rögzíthető a keresztkarra (lásd 34. oldal). A mikroszkóptartó kerek nyílása megvilágító felhelyezésére szolgál. A dönthető fókusztartót a rögzítőpöcökkel helyezze fel a csatlakozóra. Szorítsa meg a rögzítőcsavarokat. Helyezze fel az optikatartót a mikroszkóptartóra. Az optikatartót igény szerint fordítsa oldalra. Szorítsa meg a rögzítőcsavart. 28 Leica M sztereomikroszkóp összeszerelés

29 Fókuszálás A fókuszcsavarok a dönthető fókusztartón találhatók. Mi a teendő, ha a fókuszcsavar túl könnyen/nehezen mozog? Vagy ha a vizsgálóblokk magától lecsúszik? A vizsgálóblokk tömegétől, illetve személyes igénytől függően be lehet állítani a fókuszálás során a tekerés könnyűségét: A fókuszcsavarokat fogja meg kétoldalt és tekerje őket ellentétes irányba addig, amíg a kívánt ellenállást nem érzi a fókuszálás során. Megdöntés Beállítási lehetőségek A rögzítőcsavart lazítsa meg. Döntse meg az eszközt. Szorítsa meg a rögzítőcsavart. A munkatávolság beállítása Oldalirányú mozgás A rögzítőcsavart lazítsa meg. A keresztcsuklót állítsa be a megfelelő magasságra. Szorítsa meg a rögzítőcsavart. Állítsa be a védőgyűrű magasságát (28. oldal). A rögzítőcsavart lazítsa meg. Az eszközt a keresztcsuklóval hajlítsa oldalra. Szorítsa meg a rögzítőcsavart. A feltét pozícionálása A rögzítőcsavart lazítsa meg. A keresztkart csúsztassa a kívánt pozícióba. Szorítsa meg a rögzítőcsavart. Leica M sztereomikroszkóp összeszerelés 29

30 Asztalra rögzíthető állvány Lengőkaros állvány Védőgyűrű az oszlopra Nagy lengőkaros és asztalra rögzíthető állvány Az oszlop 20-50mm vastag asztallapra rögzíthető. Csúszasson be 4 imbuszcsavart alulról a talpba, majd csavarja be őket az oszlopba. A védőgyűrű védi a műszert, ezért mindig a keresztcsukló alatt kell legyen. Helyezze fel a védőgyűrűt úgy, hogy a csavar feje felfelé nézzen, majd csúsztassa le az oszlop aljáig. Szorítsa meg a rögzítőcsavart. Védőgyűrű az oszlopra A keresztkart, a végével a vizsgáló felé rögzítse a védőgyűrű felett. Szorítsa meg a rögzítőcsavart. Korlátozás A csavar fejének bele kell kapnia a vágatba. Ez korlátozza az oldalirányú mozgást. Sem eltávolítani, sem a védőgyűrűt letekerni nem szabad. Ha a keresztkart az előírtnál jobban oldalra hajtja, a műszer felborulhat. Fókuszmeghajtó a keresztkarra Az alábbiakban a fókuszmeghajtó és a tartórúd összeszerelését részletezzük. A fókusztartót rögzítőpöcökkel történő összeszerelésének menete a 28. oldalon található. Oldja ki a rögzítőkart. Hajlítsa a tartórudat lefelé. Zárja vissza a rögzítőkart. A fókusztartó rúdját húzza rá a keresztkar rúdjára. Zárja vissza a rögzítőkart. A zárókar igény szerint pozícionálható. A zárókart tengelyirányban húzza ki és fordítsa el. 30 Leica M sztereomikroszkóp összeszerelés

31 Mikroszkóptartó a fókuszmeghajtóra A 34. oldalon leírtaknak megfelelően rögzítse. Optikatartó a mikroszkóptartóra A 34. oldalon leírtaknak megfelelően rögzítse. Megdöntés Beállítási lehetőségek Oldja ki a rögzítőkart. Döntse meg az eszközt. Zárja vissza a rögzítőkart. Fókuszálás a makro-/mikrométercsavarokkal Nagyobb léptékű váltáshoz a makrométercsavart használja. Finomabb fókuszálásra a mikrométercsavart használja. A jobboldali csavaron található állítógyűrűvel igény szerint szabályozható a fókuszcsavar forgatásának a nehézsége. A munkatávolság beállítása Oldalirányú mozgás A rögzítőcsavart lazítsa meg. A keresztkart állítsa be a megfelelő magasságra. Szorítsa meg a rögzítőcsavart. Helyezze vissza a védőgyűrűt (30. oldal). A rögzítőcsavart lazítsa meg. A keresztkart hajtsa oldalra. Szorítsa meg a rögzítőcsavart. A oldalra hajtásnál ügyeljen a biztonsági határra (lásd 30. oldal). A feltét pozícionálása A rögzítőcsavart lazítsa meg. A keresztkart csúsztassa a kívánt pozícióba. Szorítsa meg a rögzítőcsavart. Leica M sztereomikroszkóp összeszerelés 31

32 Betétgyűrű Optikatartó, optikai kiegészítők Egyes készülék-összeállításoknál az objektív rögzítéséhez betétgyűrűre van szükség. A Leica MZ95 mikroszkóphoz tartozó achromatikus és 1 -es planachromatikus objektíveket a betétgyűrűvel ( ) szerelve, vagyis szűkített átmérővel szállítjuk. A mellékelt szerszámmal a gyűrű kivehető, így a planachromatikus és planapochromatikus objektívek nagyobb átmérővel használhatók lesznek az MZ125/MZ16 mikroszkópokhoz is. A Leica MS5, MZ6 és MZ75 esetén szintén egy betétgyűrű ( ) teszi lehetővé a planachromatikus és planapochromatikus objektívek használatát a nagyobb átmérőt igénylő a MZ125/MZ16 mikroszkópoknál. Ha az MZ125/MZ16 planachromatikus és planapochromatikus objektíveket használja a Leica MS5, MZ6, MZ75 és MZ95, mikroszkópoknál, akkor a nagyításuk szörösére nő MZ MZ16 A MZ MZ MZ MZ MS x x x x x x x Achromat x Plan x Ergo x Plan x Plan x Planapo x Planapo x Planapo x Planapo Plan/Planapo x x x x x x x Achromat x Plan x Plan x Plan x Plan x Planapo x Planapo x Planapo x Planapo Plan/Planapo M1-105-MZ16 / Leica M sztereomikroszkóp összeszerelés

33 Tárgylencsekombinációk Part no. MS5 MZ6 MZ75 MZ95 MZ125 MZ16/MZ16 A Achromat Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Achromat C C C C Ergo objective C C C C Planachromatic Planachromatic C C C C Planachromatic 1 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planachromatic 0.5 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planachromatic CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic Planapochromatic 1 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic 1.6 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic 0.63 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Planapochromatic 2 MZ125/MZ CA ( ) M CA ( ) M CA ( ) M C*M C C Accessories Coaxial incident light C C O ( ) O ( ) C C Microscope carrier AX C C C C MS5, MZ6, MZ75, MZ95 Microscope carrier AX CA CA CA C C C MZ125, MZ16, MZ16 A Near vertical illuminator C C CA 2 ( ) CA ( ) CA ( ) CA ( ) + ( ) + ( ) Attachment for vertical and C C CA 2 ( ) CA ( ) CA ( ) CA ( ) oblique observation + ( ) + ( ) Objective turret for 2 and (C) (C) (C) (C) (C) C planapo objectives C Compatible CA Compatible if used with intermediate ring (order separately) 0 Intermediate ring is recommended M Magnification increased by factor 1.25 or higher * Remove intermediate ring ( ); already included with MZ95. (C) Large fields of view at low magnifications are not fully illuminated. Leica M sztereomikroszkóp felhasználói kézikönyv 33

34 Mikroszkóptartó a fókuszmeghajtóra Mikroszkóptartó A mikroszkóptartó két helyzetben rögzíthető a fókuszmeghajtón: Kis munkatávolsághoz és lapos tárgyakhoz válassza az 1. állást. Szintén ezt válassza ferde vagy nagyobb magasságú vizsgálat esetén (ld. a részletes használati útmutatóban). Nagy munkatávolsághoz vagy nagyobb tárgyakhoz válassza a 2. állást. A mikroszkóptartót imbuszcsavarral rögzítse a kívánt állásban. A mikroszkóptartón csatlakozóaljzat található egy 4mm-es földelőkábel számára. Az AX mikroszkóptartó Az MS5, MZ6, MZ75 és MZ95, illetve az MZ125, MZ16 és MZ16 A mikroszkópok számára eltérő modellek használatosak (lásd 18. oldal). Az AX mikroszkóptartó csak ez 1-es pozícióban rögzíthető a fókuszmeghajtóra. Optikatartó a mikroszkóptartóra Optikatartó Az optikatartót óvatosan helyezze fel a mikroszkóptartóra. Az optikatartót szorítócsavarral rögzítse a kívánt helyzetben. Ragassza fel az öntapadó nagyítási skálát Csak MZ75 esetén: A csavart távolítsa el. Vegye le a tekerőgombot. Ragassza fel az öntapadó skálát. Helyezze vissza a tekerőgombot. 34 Leica M sztereomikroszkóp összeszerelés

35 Binokuláris tubus A rögzítőcsavart lazítsa meg. Amennyiben olyan további tartozékokat is használ, mint az ErgoModule (14. oldal), a koaxiális megvilágító (47. oldal), a foto- /videotubus (52. oldal), akkor azokat most helyezze fel az optikatartóra. A rögzítőcsavart lazítsa meg. Döntse meg a binokuláris tubust és a villás gyűrűjének a szélét illessze be az optikatartó két bütyke alá. Mozgassa a binokuláris tubust jobbrabalra, amíg az irányítócsavar bele nem kap a menetbe. Szorítsa meg a rögzítőcsavart. Szemlencse Tárgylencse Optikai kiegészítők Igény esetén helyezze fel a rácshálót (56. oldal). A szemlencsén lévő rögzítőcsavart lazítsa meg. A szemlencséket tolja be ütközésig a tubusba. Ellenőrizze, hogy jól illeszkednek-e. A rögzítőcsavart lazítsa meg. A nagyítási tartomány megnöveléséhez használhat 10, 16, 25 és 40 szemüvegesek számára készült, nagylátószögű szemlencséket. A tárgylencsét ne ejtse rá a tárgyasztalra, ki- és beszerelés közben tartsa szorosan. Erre különösképp ügyeljen a nehezebb 2 -es planapochromatikus objektíveknél. A preparátumot távolítsa el a tárgyasztalról. A kiválasztott objektívet az óramutató járásával ellentétes irányba csavarja be. Egyes mikroszkóp-összeállításoknál az objektív rögzítéséhez betétgyűrűre van szükség (32. oldal). A betétgyűrűket a fel- és leszerelésre szolgáló szerszámmal szállítjuk. A Leica MZ95 mikroszkópot betétgyűrűvel szállítjuk, hogy az achromatikus objektívek és az 1 -es planachromatikus objektív menetátmérőjét szűkíthesse. A mellékelt szerszámmal a gyűrű kivehető, így a planachromatikus és planapochromatikus objektívek a nagyobb átmérővel használhatók lesznek az MZ125/MZ16 mikroszkópokhoz is. Leica M sztereomikroszkóp összeszerelés 35

36 Revolverfejes objektív Leica MZ16 és MZ16 A mikroszkópokhoz javasolt Ügyeljen rá, hogy ha MS5, MZ6, MZ75, MZ95 vagy MZ125 mikroszkópnál használ revolvert, akkor a nagy látótér kis nagyítások mellett nem lesz teljesen megvilágítva. A tárgylencsét ne ejtse rá a tárgyasztalra, ki- és beszerelés közben tartsa szorosan. Erre különösképp ügyeljen a nehezebb 2 -es planapochromatikus objektíveknél. A preparátumot távolítsa el a tárgyasztalról. Az 1 -es planapochromatikus objektív állítható betétgyűrűje a finombeállítás után 2 imbuszcsavarral rögzíthető. Csavarja ki az imbuszcsavarokat, ha az objektívet ki akarja venni. Helyezze fel az állványra az ütközőt. Ez gátolja meg, hogy 2 -es objektív a revolver forgatásakor ütközzön, ha előzőleg az 1-es objektívvel való munka során megváltoztatta a munkatávolságot. Ügyeljen rá, hogy a revolvert óvatosan forgassa és az ujjait ne csípje be az oszlop és az objektív vagy a revolver közé. MZ16 A: Ha 1 -es vagy 2 -es objektívekre vált át, akkor nyomja be egyidejűleg az OPT + SEL funkcióbillentyűket. A kijelző ezután az aktuális teljes nagyítást mutatja, és REF módban az aktuális mérési értékeket 1 -es, illetve 2 -es objektívvel. Az érték előtt álló 1 vagy 2 jelzi a kiválasztott objektívet. Előkészítés A szállítás során használatos rögzítőt távolítsa el a revolverről: Távolítsa el a két csavart (alul). A Leica MZ16 és MZ16 A mikroszkópokat az objektívekhez való csavarmenetes adapterrel szállítjuk. A revolver használatához távolítsa el az adaptert. Az optikatartót fordítsa meg. Csavarja ki a 3 csavart és vegye le az adaptert. Összeszerelés 1 planapochromatikus A revolverben két csavarmenet található: egy fix csavarmenet a 2 -es planapochromatikus objektívnek egy csavarmenet 2 imbuszcsavarral az állítható betétgyűrűvel ellátott 1 -es planapochromatikus objektívnek. Az állítható betétgyűrűt külön szállítjuk, és a két objektív közötti parfokalitás beállítására szolgál. Fordítsa fejjel lefelé a revolvert, így könnyebb az objektíveket betenni. Az állítható betétgyűrűt tekerje be ütközésig az 1 -es planapochromatikus objektívbe, majd a hozzáadott kulccsal húzza meg. Az 1 -es planapochromatikus objektívet az állítható betétgyűrűvel és az oldalán a két imbuszcsavarral az óramutató járásával megegyező irányba csavarja be. A betétgyűrű 24 csavarmenetet tartalmaz. A betekerés során ezért legalább 40 fordítással számoljon. A betétgyűrű nem nyúlhat ki a revolver felszínéből, különben a revolver a forgatás során megakadhat. 36 Leica M sztereomikroszkóp összeszerelés

37 Összeszerelés 2 planapochromatikus Összeszerelés revolverfejes objektív Parfokalitás beállítása A 2 -es planapochromatikus objektívet az óramutató járásával megegyező irányban, ütközésig finoman csavarja be. A fókuszmeghajtót a tekerőgombokkal állítsa olyan magasra, hogy a 2 -es planapochromatikus objektívnek elég hely maradjon. A revolvert rögzítse az imbuszcsavarokkal úgy, mintha mikroszkóptartó lenne (34. oldal, 1. pozíció). Az optikatartót helyezze a revolverbe. A rögzítőcsavart húzza meg. Erősítse fel úgy az ütközőt az oszlopra, hogy a munkatávolság a 2 -es planapochromatikus objektív alatt mindig kb. 15mm legyen. Helyezze és állítsa be az 1 -es és 2 -es planapochromatikus objektíveket a leírtaknak megfelelően. Így a kép 0,05mm-nél kisebb tartományban éles marad és nem kell az objektívcserénél újra fókuszálnia. A beállításhoz olyan lapos és finom tárgyat (például tárgymikrométert) használjon, amire még a legnagyobb nagyításnál is pontosan tud fókuszálni. A 2 -es planapochromatikus objektívet fordítsa a sugármenetbe. Állítsa be a dioptriát és a parfokalitást (20. oldal). Az 1 -es planapochromatikus objektívet fordítsa a sugármenetbe. Vizsgálja meg ugyanazt a tárgyat a legkisebb nagyítással anélkül, hogy a 2 -es planapochromatikus objektív beállításait módosítaná. Az 1 -es planapochromatikus objektívet forgassa az óramutató járásával ellentétes irányban addig, amíg a képet a legkisebb nagyítással élesen nem látja. Lassan zoomoljon a legnagyobb nagyításra. Egyidejűleg korrigálja az élességet az 1 -es planapochromatikus objektív forgatásával. Ellenőrizze, hogy a tárgyat mind a 2 -es, mind az 1 -es planapochromatikus objektívvel utófókuszálás nélkül élesen lássa. Egyéb esetben forgassa addig az objektívet a betétgyűrűn, míg éles képet nem kap. A betétgyűrűt rögzítse a két csavarral. A csavarokat ne húzza túl szorosra. Leica M sztereomikroszkóp összeszerelés 37
