Használati útmutató. Gyorsmutató. magyar. 21. oldal

Átírás

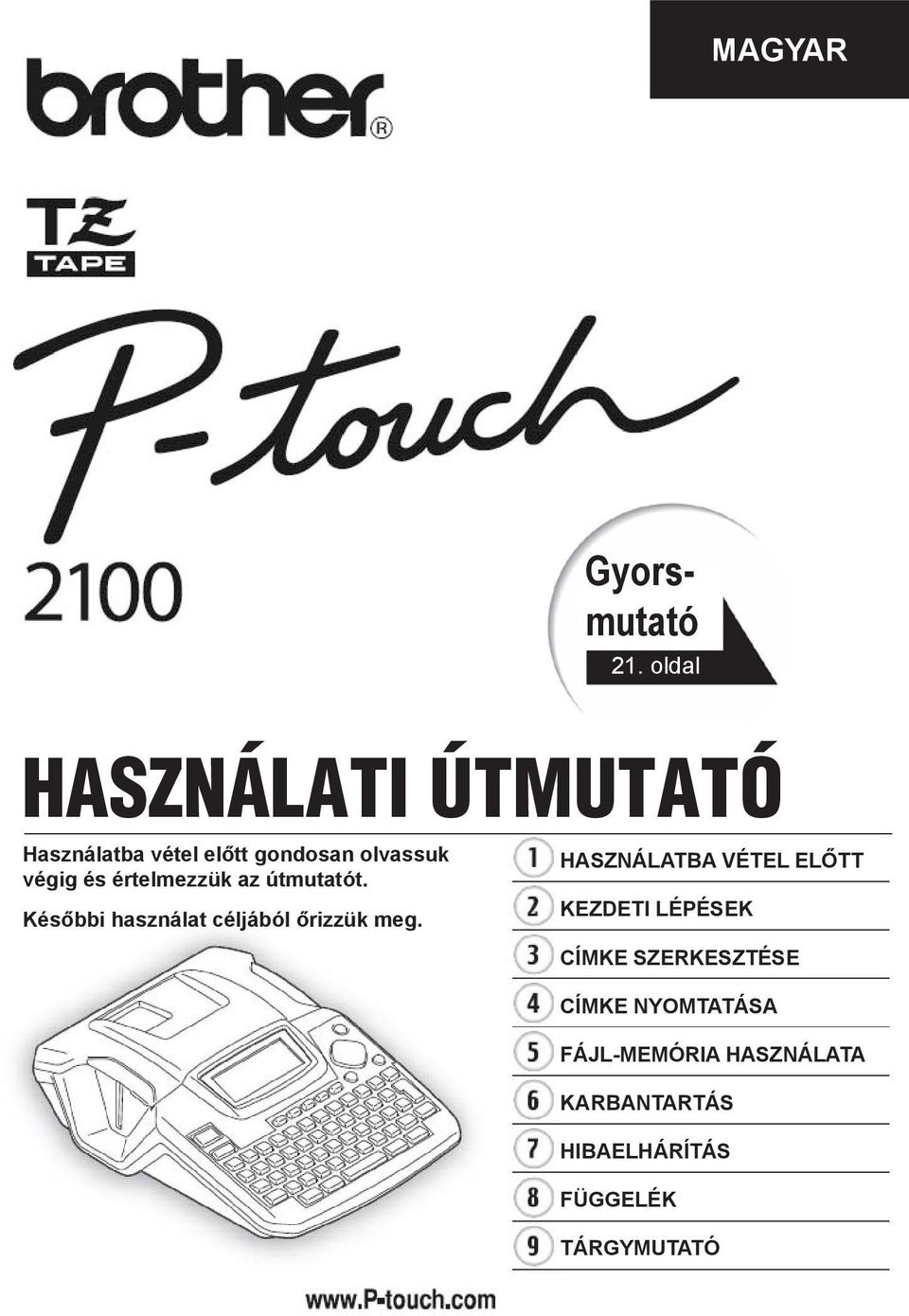

1 magyar Gyorsmutató 21. oldal Használati útmutató Használatba vétel előtt gondosan olvassuk végig és értelmezzük az útmutatót. Későbbi használat céljából őrizzük meg. Használatba vétel előtt Kezdeti lépések Címke szerkesztése címke nyomtatása Fájl-memória használata karbantartás hibaelhárítás függelék tárgymutató

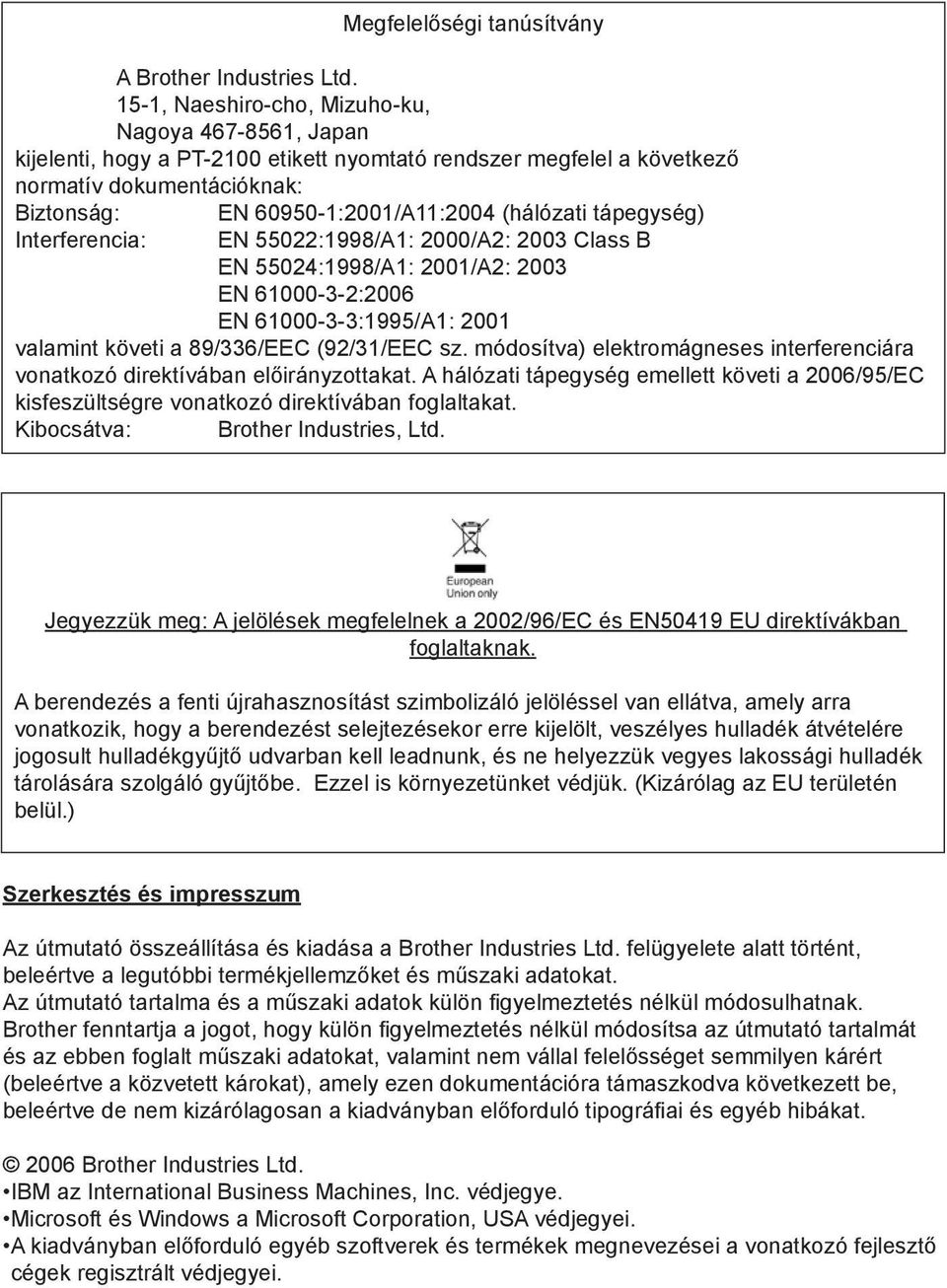

2 Megfelelőségi tanúsítvány A Brother Industries Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japan kijelenti, hogy a PT-2100 etikett nyomtató rendszer megfelel a következő normatív dokumentációknak: Biztonság: Interferencia: EN :2001/A11:2004 (hálózati tápegység) EN 55022:1998/A1: 2000/A2: 2003 Class B EN 55024:1998/A1: 2001/A2: 2003 EN :2006 EN :1995/A1: 2001 valamint követi a 89/336/EEC (92/31/EEC sz. módosítva) elektromágneses interferenciára vonatkozó direktívában előirányzottakat. A hálózati tápegység emellett követi a 2006/95/EC kisfeszültségre vonatkozó direktívában foglaltakat. Kibocsátva: Brother Industries, Ltd. Jegyezzük meg: A jelölések megfelelnek a 2002/96/EC és EN50419 EU direktívákban foglaltaknak. A berendezés a fenti újrahasznosítást szimbolizáló jelöléssel van ellátva, amely arra vonatkozik, hogy a berendezést selejtezésekor erre kijelölt, veszélyes hulladék átvételére jogosult hulladékgyűjtő udvarban kell leadnunk, és ne helyezzük vegyes lakossági hulladék tárolására szolgáló gyűjtőbe. Ezzel is környezetünket védjük. (Kizárólag az EU területén belül.) Szerkesztés és impresszum Az útmutató összeállítása és kiadása a Brother Industries Ltd. felügyelete alatt történt, beleértve a legutóbbi termékjellemzőket és műszaki adatokat. Az útmutató tartalma és a műszaki adatok külön figyelmeztetés nélkül módosulhatnak. Brother fenntartja a jogot, hogy külön figyelmeztetés nélkül módosítsa az útmutató tartalmát és az ebben foglalt műszaki adatokat, valamint nem vállal felelősséget semmilyen kárért (beleértve a közvetett károkat), amely ezen dokumentációra támaszkodva következett be, beleértve de nem kizárólagosan a kiadványban előforduló tipográfiai és egyéb hibákat Brother Industries Ltd. IBM az International Business Machines, Inc. védjegye. Microsoft és Windows a Microsoft Corporation, USA védjegyei. A kiadványban előforduló egyéb szoftverek és termékek megnevezései a vonatkozó fejlesztő cégek regisztrált védjegyei.

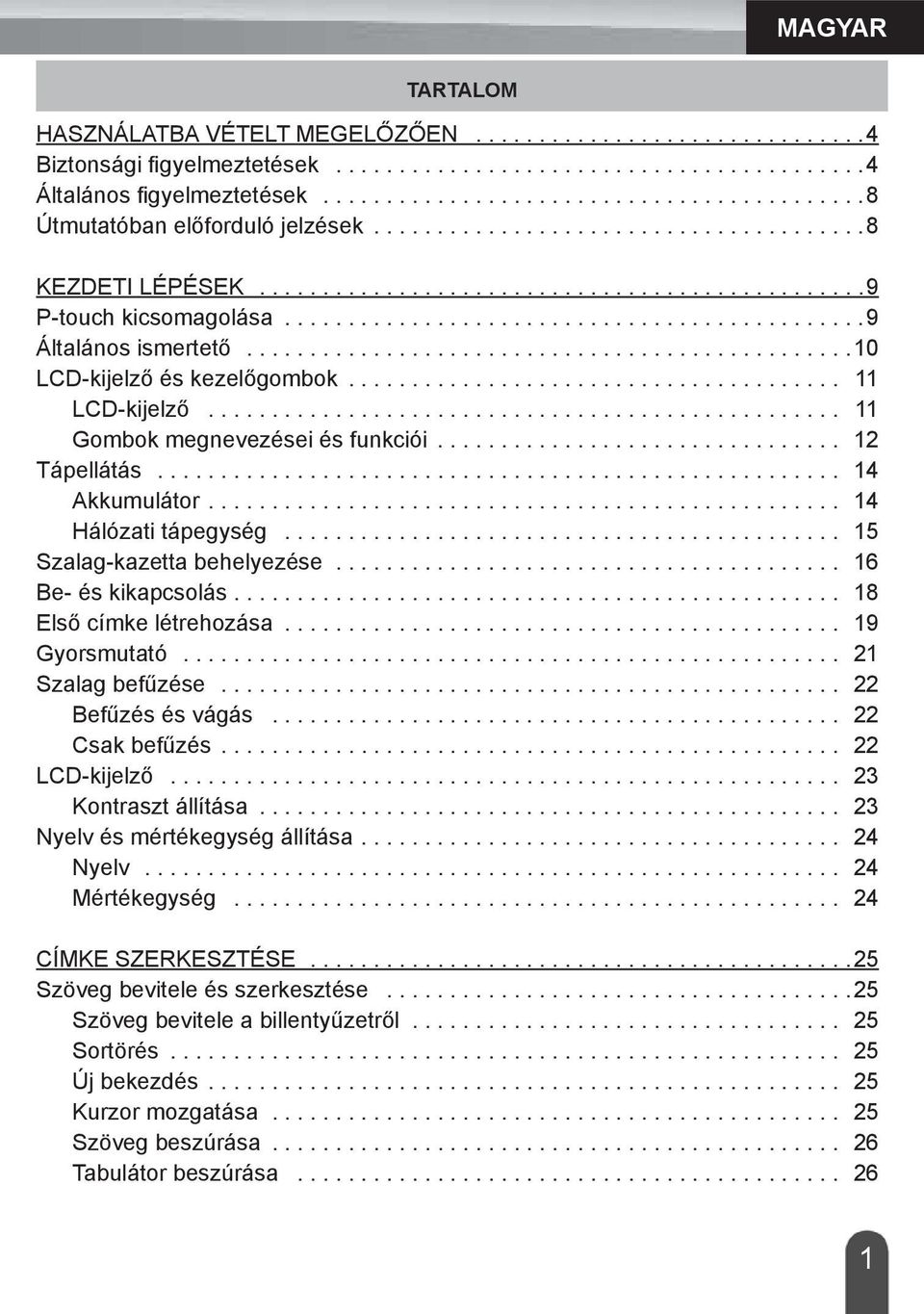

3 magyar Tartalom Használatba vételt megelőzően Biztonsági figyelmeztetések Általános figyelmeztetések Útmutatóban előforduló jelzések kezdeti lépések P-touch kicsomagolása Általános ismertető LCD-kijelző és kezelőgombok LCD-kijelző Gombok megnevezései és funkciói Tápellátás Akkumulátor Hálózati tápegység Szalag-kazetta behelyezése Be- és kikapcsolás Első címke létrehozása Gyorsmutató Szalag befűzése Befűzés és vágás Csak befűzés LCD-kijelző Kontraszt állítása Nyelv és mértékegység állítása Nyelv Mértékegység CÍMKE szerkesztése Szöveg bevitele és szerkesztése Szöveg bevitele a billentyűzetről Sortörés Új bekezdés Kurzor mozgatása Szöveg beszúrása Tabulátor beszúrása

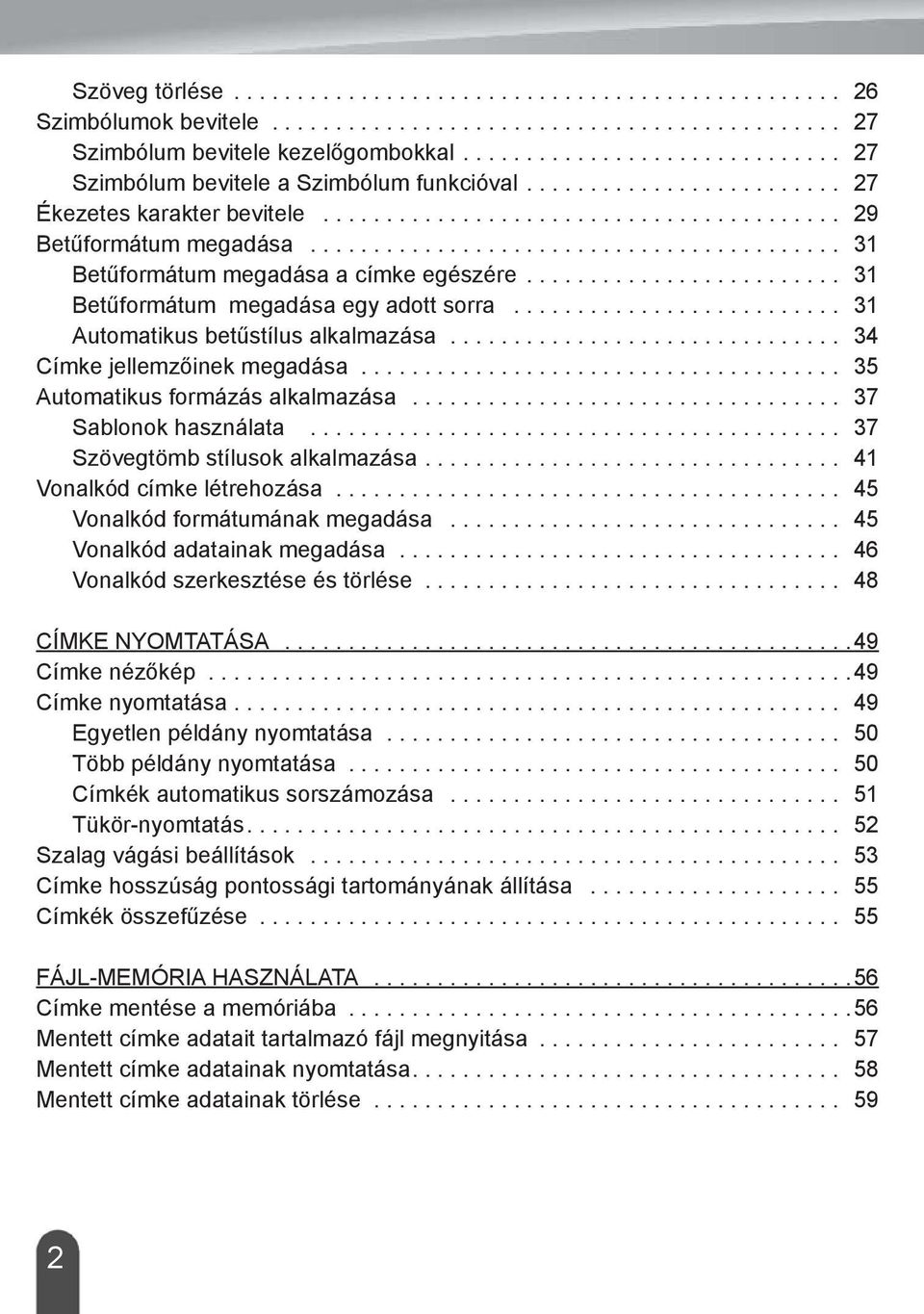

4 Szöveg törlése Szimbólumok bevitele Szimbólum bevitele kezelőgombokkal Szimbólum bevitele a Szimbólum funkcióval Ékezetes karakter bevitele Betűformátum megadása Betűformátum megadása a címke egészére Betűformátum megadása egy adott sorra Automatikus betűstílus alkalmazása Címke jellemzőinek megadása Automatikus formázás alkalmazása Sablonok használata Szövegtömb stílusok alkalmazása Vonalkód címke létrehozása Vonalkód formátumának megadása Vonalkód adatainak megadása Vonalkód szerkesztése és törlése CÍMKE nyomtatása Címke nézőkép Címke nyomtatása Egyetlen példány nyomtatása Több példány nyomtatása Címkék automatikus sorszámozása Tükör-nyomtatás Szalag vágási beállítások Címke hosszúság pontossági tartományának állítása Címkék összefűzése Fájl-memória használata Címke mentése a memóriába Mentett címke adatait tartalmazó fájl megnyitása Mentett címke adatainak nyomtatása Mentett címke adatainak törlése

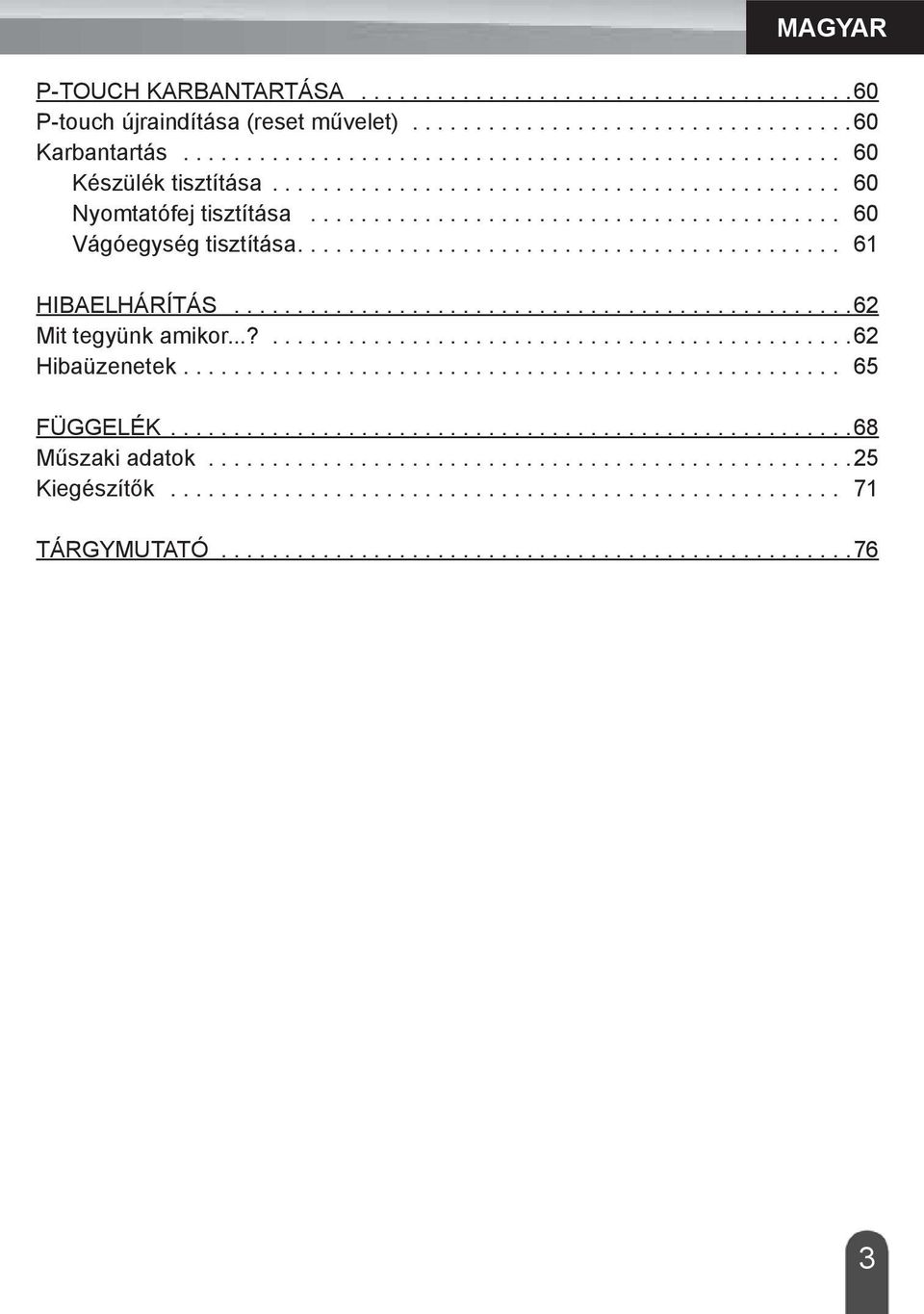

5 magyar P-touch karbantartása P-touch újraindítása (reset művelet) Karbantartás Készülék tisztítása Nyomtatófej tisztítása Vágóegység tisztítása Hibaelhárítás Mit tegyünk amikor...? Hibaüzenetek Függelék Műszaki adatok Kiegészítők tárgymutató

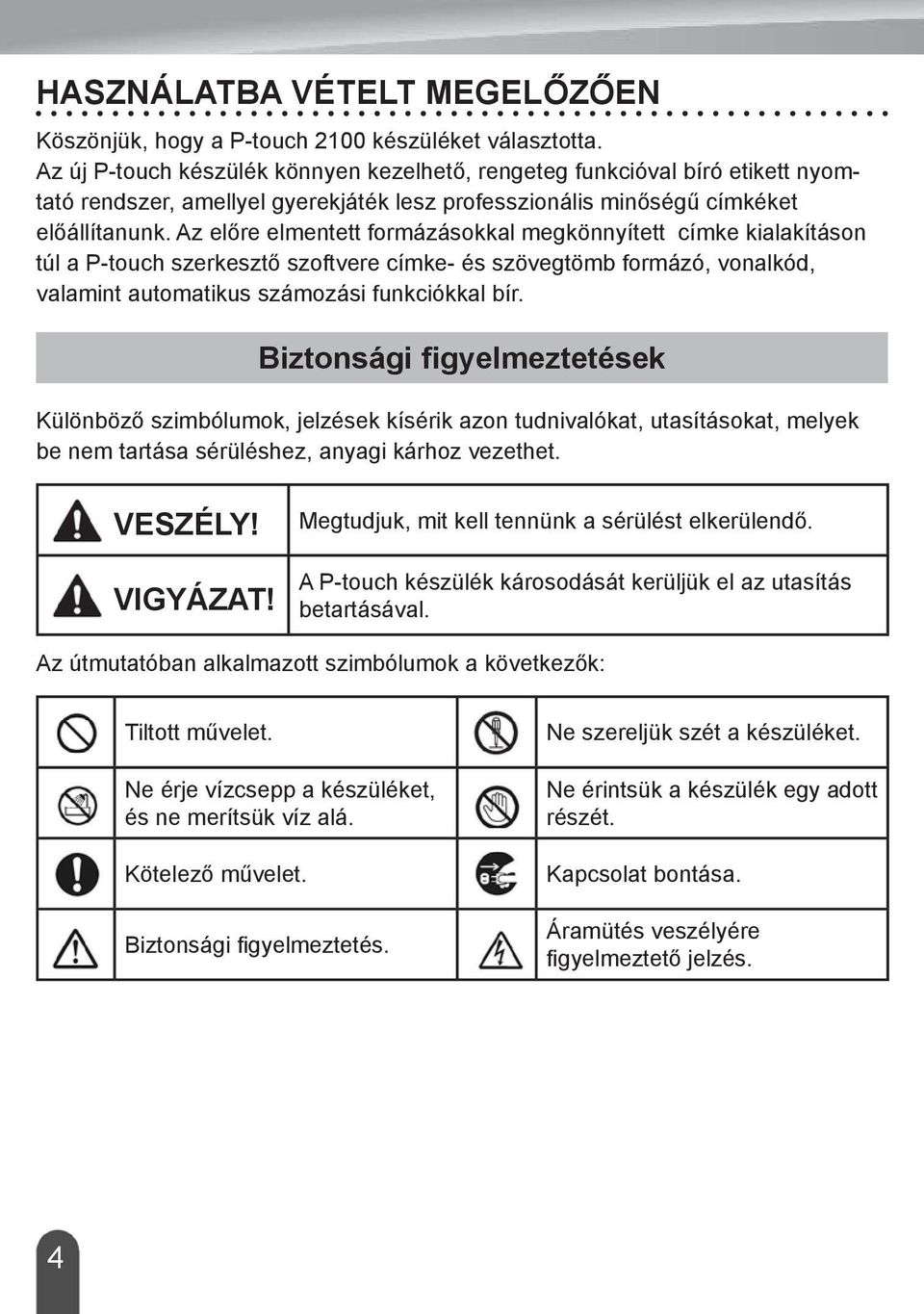

6 Használatba vételt megelőzően Köszönjük, hogy a P-touch 2100 készüléket választotta. Az új P-touch készülék könnyen kezelhető, rengeteg funkcióval bíró etikett nyomtató rendszer, amellyel gyerekjáték lesz professzionális minőségű címkéket előállítanunk. Az előre elmentett formázásokkal megkönnyített címke kialakításon túl a P-touch szerkesztő szoftvere címke- és szövegtömb formázó, vonalkód, valamint automatikus számozási funkciókkal bír. Biztonsági figyelmeztetések Különböző szimbólumok, jelzések kísérik azon tudnivalókat, utasításokat, melyek be nem tartása sérüléshez, anyagi kárhoz vezethet. Veszély! vigyázat! Megtudjuk, mit kell tennünk a sérülést elkerülendő. A P-touch készülék károsodását kerüljük el az utasítás betartásával. Az útmutatóban alkalmazott szimbólumok a következők: Tiltott művelet. Ne érje vízcsepp a készüléket, és ne merítsük víz alá. Kötelező művelet. Biztonsági figyelmeztetés. Ne szereljük szét a készüléket. Ne érintsük a készülék egy adott részét. Kapcsolat bontása. Áramütés veszélyére figyelmeztető jelzés. 4

7 magyar Veszély! Hálózati tápegység Tartsuk be az alábbi utasításokat, tűz, anyagi kár, áramütés vagy meghibásodás elkerülésének érdekében. Kizárólag a készülékhez kapott AD-24 típusú hálózati tápegységet alkalmazzuk. Amennyiben nem így teszünk, baleset vagy anyagi kár következhet be. Brother nem vállal felelősséget semmilyen balesetért, anyagi kárért, mely a gyári tápegységtől eltérő tápegység alkalmazása miatt következik be. Elektromos vihar esetén azonnal húzzuk ki a tápkábelt, és fejezzük be a készülék használatát. A villámlás miatt ugyan kis valószínűséggel, de áramütés következhet be. Nedves kézzel ne érintsük a hálózati tápegységet, vagy a villásdugót. Magas páratartalmú helyiségben, pl. fürdőszobában ne használjuk a tápegységet. Ne használjunk sérült tápkábelt. Ne terheljük túl a bemeneti egységet. Ne helyezzünk nagy súlyt, ne alakítsuk át, ne sértsük fel, ne törjük meg, vagy húzzuk a tápkábelt. Ne ejtsük le, ne üssük meg, ne okozzunk kárt a tápegységben. Ellenőrizzük, hogy a villásdugó teljesen becsúszik-e a fali konnektorba. Ne használjunk laza fali konnektort. Akkumulátor Tartsuk be az alábbi utasításokat az akkumulátor túlmelegedését, törését és az akkumulátorsav elszivárgását elkerülendő. Ne alkalmazzunk fém eszközöket, pl. fém tollat, csipeszt az akkumulátor kicserélésekor. Az akkumulátort ne dobjuk tűzbe, ne melegítsük fel, vagy szereljük szét. Használatba vétel előtt 5

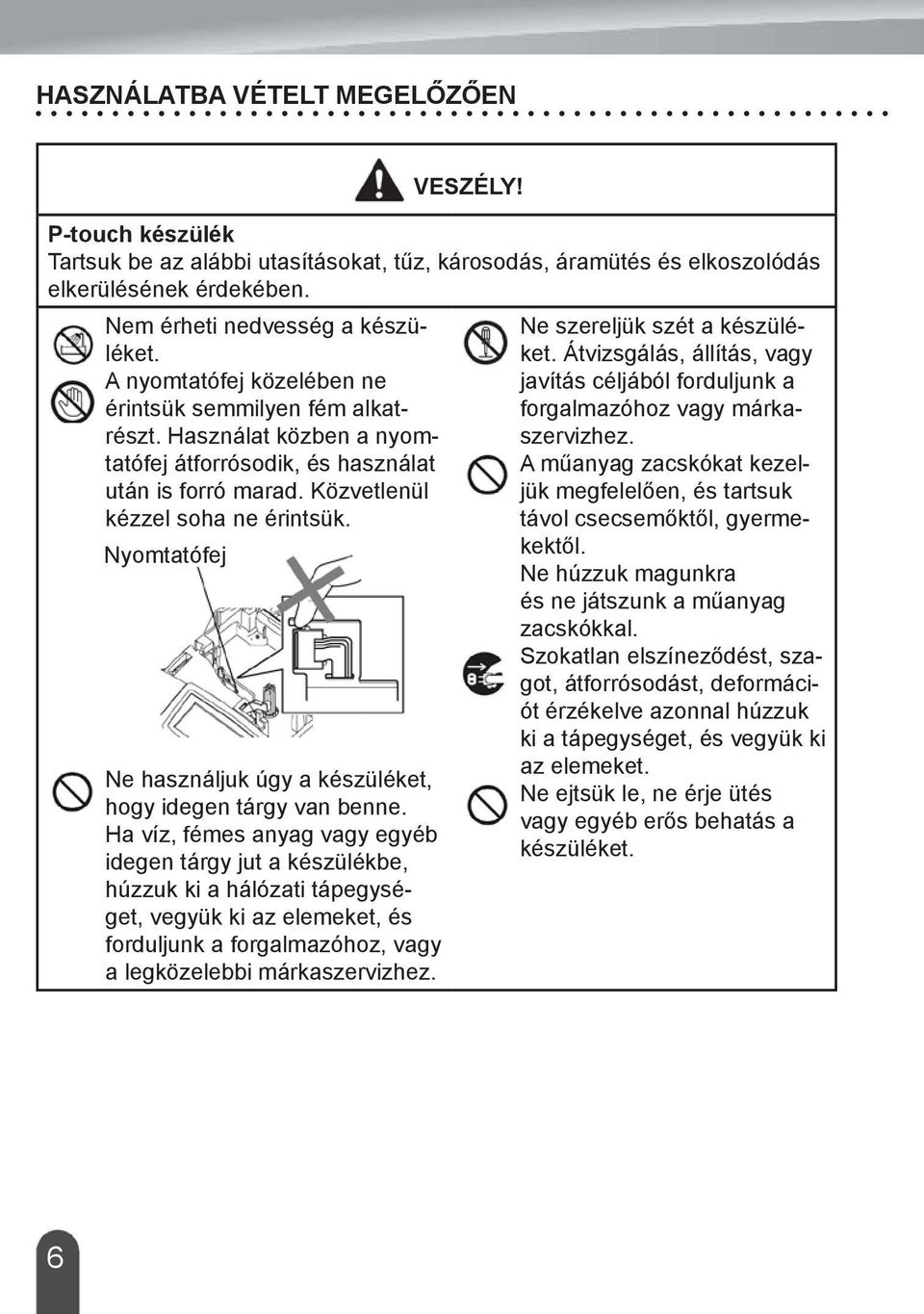

8 Használatba vételt megelőzően Veszély! P-touch készülék Tartsuk be az alábbi utasításokat, tűz, károsodás, áramütés és elkoszolódás elkerülésének érdekében. Nem érheti nedvesség a készüléket. A nyomtatófej közelében ne érintsük semmilyen fém alkatrészt. Használat közben a nyomtatófej átforrósodik, és használat után is forró marad. Közvetlenül kézzel soha ne érintsük. Nyomtatófej Ne használjuk úgy a készüléket, hogy idegen tárgy van benne. Ha víz, fémes anyag vagy egyéb idegen tárgy jut a készülékbe, húzzuk ki a hálózati tápegységet, vegyük ki az elemeket, és forduljunk a forgalmazóhoz, vagy a legközelebbi márkaszervizhez. Ne szereljük szét a készüléket. Átvizsgálás, állítás, vagy javítás céljából forduljunk a forgalmazóhoz vagy márkaszervizhez. A műanyag zacskókat kezeljük megfelelően, és tartsuk távol csecsemőktől, gyermekektől. Ne húzzuk magunkra és ne játszunk a műanyag zacskókkal. Szokatlan elszíneződést, szagot, átforrósodást, deformációt érzékelve azonnal húzzuk ki a tápegységet, és vegyük ki az elemeket. Ne ejtsük le, ne érje ütés vagy egyéb erős behatás a készüléket. 6

9 magyar vigyázat! Szalag vágó Tartsuk be az alábbi utasításokat személyi sérülés és a P-touch készülék károsodásának elkerülése érdekében. Ne érintsük a vágó egység kését. Amikor a vágóegység működik, ne nyissuk fel a szalag rekeszt. Ne gyakoroljunk nagy nyomást a vágóegységre. Hálózati tápegység Amennyiben huzamosabb ideig nem használjuk a készüléket, mindig húzzuk ki a tápegységet a fali csatlakozóból, valamint a tápkábelt a készülékből. Mindig tartsuk a villásdugót, amikor a kábelt kihúzzuk a fali csatlakozóból. Elemek Tartsuk be az alábbi utasításokat az akkumulátor túlmelegedését, törését és az akkumulátorsav elszivárgását elkerülendő. Ne használjuk együtt régi és új elemeket. Ne keverjük az alkalin elemeket más elemekkel. Ügyeljünk a polaritásra, ne tegyük be az elemet fordított helyzetben. Amennyiben huzamosabb ideig nem használjuk a készüléket, vegyük ki az elemeket. P-touch készülék Tartsuk be az alábbi utasításokat személyi sérülés és a P-touch készülék károsodásának elkerülése érdekében. Helyezzük a készüléket sík, stabil felületre, pl. egy asztalra. Ne helyezzünk nehéz tárgyat a készülékre. Ne nyomjuk meg az LCD kijelzőt. Szalag A helytől, körülményektől, anyagtól függően előfordulhat, hogy a címkét nem lehet lehúzni vagy levenni, a címke színe elváltozik, vagy másik tárgyon marad. Memória Bármely, a memóriában tárolt adat a készülék meghibásodása, javítása, vagy az elemek lemerülése esetén elveszik. Amikor több mint két óra hosszára kihúzzuk a készüléket a hálózati áramforrásból, az összeg szöveg és formázás elveszik. A memóriában tárolt összes szöveg elveszik. Használatba vétel előtt 7

10 Használatba vételt megelőzően Általános figyelmeztetések Az útmutatóban foglaltaktól eltérő módon sehol, semmilyen célból ne használjuk a készüléket. Ezzel balesetet, vagy a készülék károsodását idézhetjük elő. Ne tegyünk idegen tárgyat a szalag-kivezető nyílásba, a hálózati tápegység csatlakozójába vagy az USB portba. Ne érintsük ujjunkkal a nyomtatófejet. A nyomtatófejet puha törlőkendővel tisztítsuk, vagy alkalmazzuk a külön megvásárolható fejtisztító kazettát (TZ-CL4). Ne tisztítsuk a készüléket alkohollal vagy egyéb szerves oldószerrel. Puha, száraz törlőkendőt használjunk. Ne tegyük ki a készüléket erős napfénynek, esőzésnek, ne tegyük fűtőtest vagy egyéb hőforrás közelébe, vagy bárhova, ahol extrém magas vagy alacsony hőmérsékleti viszonyoknak (pl. a műszerfalon vagy az autó hátuljában), magas páratartalomnak, pornak van kitéve. A normál üzemi hőmérsékleti tartomány C. Huzamosabb ideig ne hagyjunk gumit vagy fóliát a készüléken, mert a készülék rozsdásodhat. Bizonyos környezeti feltételek és beállítások esetén előfordulhat, hogy egyes szimbólumok nehezen olvashatók. Kizárólag Brother TZ szalagot alkalmazzunk. Ne használjunk olyan szalagot, amely nem rendelkezik a jelzéssel. Ne húzzuk és ne nyomjuk be a szalagot a kazettába. Ha így teszünk, a kazetta vagy a P-touch készülék károsodhat. Ne próbáljuk címkét nyomtatni, ha már kifogyott a szalag a kazettából, vagy be sincs téve kazetta a készülékbe, mivel ezzel kárt okozhatunk a nyomtatófejben. Ne próbáljuk elvágni a szalagot nyomtatás vagy adagolás közben, mivel ezzel a szalagban kárt okozhatunk. Ajánlott a P-touch tartozékaként kapott USB-kábelt alkalmaznunk. Amennyiben cserélnünk kell a kábelt, ügyeljünk, hogy jó minőségűt vásároljunk. Ne karcoljuk meg a CD-ROMot. Ne tegyük a CD-lemezt olyan helyre, ahol szélsőségesen magas vagy alacsony hőmérsékletnek van kitéve. Ne helyezzünk súlyos tárgyat a lemezre, és ne próbáljuk meghajlítani. A CD-ROMon található szoftver a P-touch készülékkel együtt használatos, és több személyi számítógépre is telepíthető. Javasoljuk, hogy a tényleges használat előtt gondosan tanulmányozzuk át jelen útmutatót, és későbbi használat céljából őrizzük meg. Útmutatóban használt szimbólumok A következő szimbólumok kiegészítő információkat jeleznek az útmutatóban. Jelentése, hogy az útmutatóban foglaltak be nem tartása személyi sérülés, anyagi kár bekövetkeztéhez vagy hibás művelethez vezethet. Jelentése, hogy a tudnivaló vagy utasítás betartásával még hatékonyabban, célravezetőbben használhatjuk a készüléket. 8

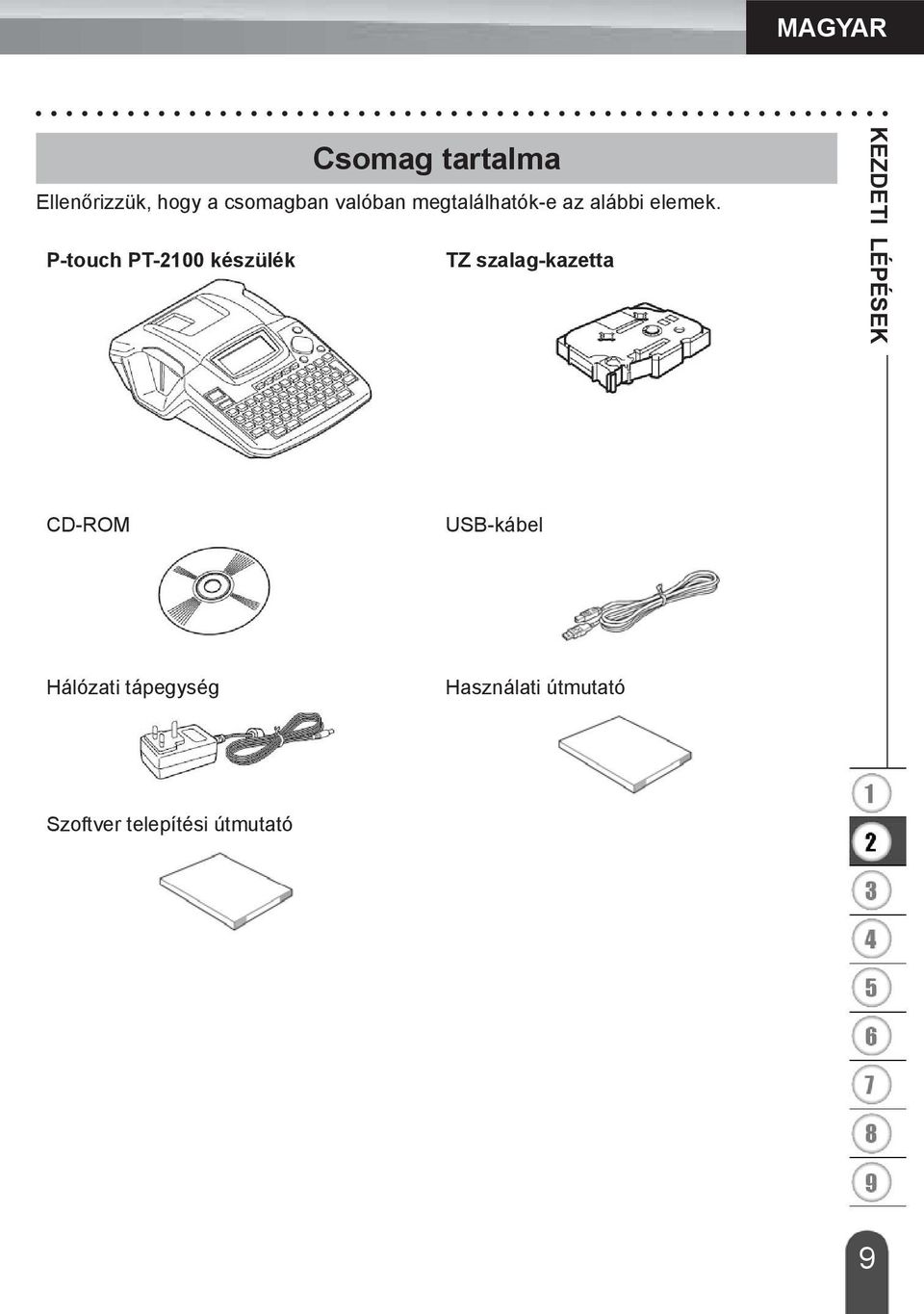

11 magyar Csomag tartalma Ellenőrizzük, hogy a csomagban valóban megtalálhatók-e az alábbi elemek. P-touch PT-2100 készülék TZ szalag-kazetta Kezdeti lépések CD-ROM USB-kábel Hálózati tápegység Használati útmutató Szoftver telepítési útmutató 9

12 kezdeti lépések Általános ismertetés Szalag ellenőrző ablak Szalag-kivezető nyílás Szalag-rekesz fedele Szalag-kazetta rekesz LCD-kijelző Billentyűzet Szalagvágó Nyomtatófej Kioldó kar Szállításkor az LCD-kijelzőt egy fóliaréteg védi a karcolástól, sérülésektől. Használatba vétel előtt távolítsuk el ezt a fóliát. Tápkábel csatlakozó Elemrekesz fedele USB port Elemrekesz 10

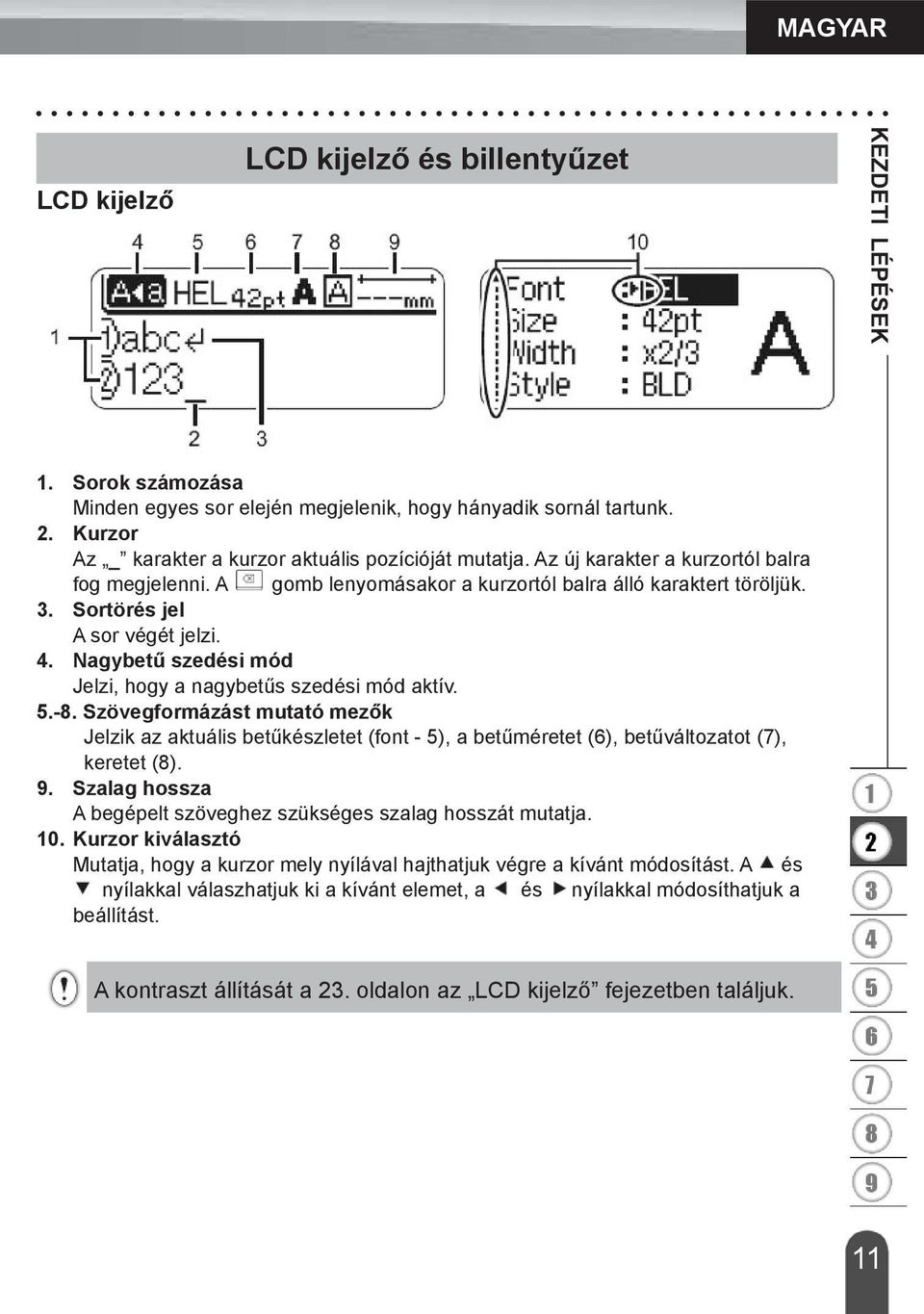

13 magyar LCD kijelző LCD kijelző és billentyűzet Kezdeti lépések 1. Sorok számozása Minden egyes sor elején megjelenik, hogy hányadik sornál tartunk. 2. Kurzor Az _ karakter a kurzor aktuális pozícióját mutatja. Az új karakter a kurzortól balra fog megjelenni. A gomb lenyomásakor a kurzortól balra álló karaktert töröljük. 3. Sortörés jel A sor végét jelzi. 4. Nagybetű szedési mód Jelzi, hogy a nagybetűs szedési mód aktív Szövegformázást mutató mezők Jelzik az aktuális betűkészletet (font - 5), a betűméretet (6), betűváltozatot (7), keretet (8). 9. Szalag hossza A begépelt szöveghez szükséges szalag hosszát mutatja. 10. Kurzor kiválasztó Mutatja, hogy a kurzor mely nyílával hajthatjuk végre a kívánt módosítást. A és nyílakkal válaszhatjuk ki a kívánt elemet, a és nyílakkal módosíthatjuk a beállítást. A kontraszt állítását a 23. oldalon az LCD kijelző fejezetben találjuk. 11

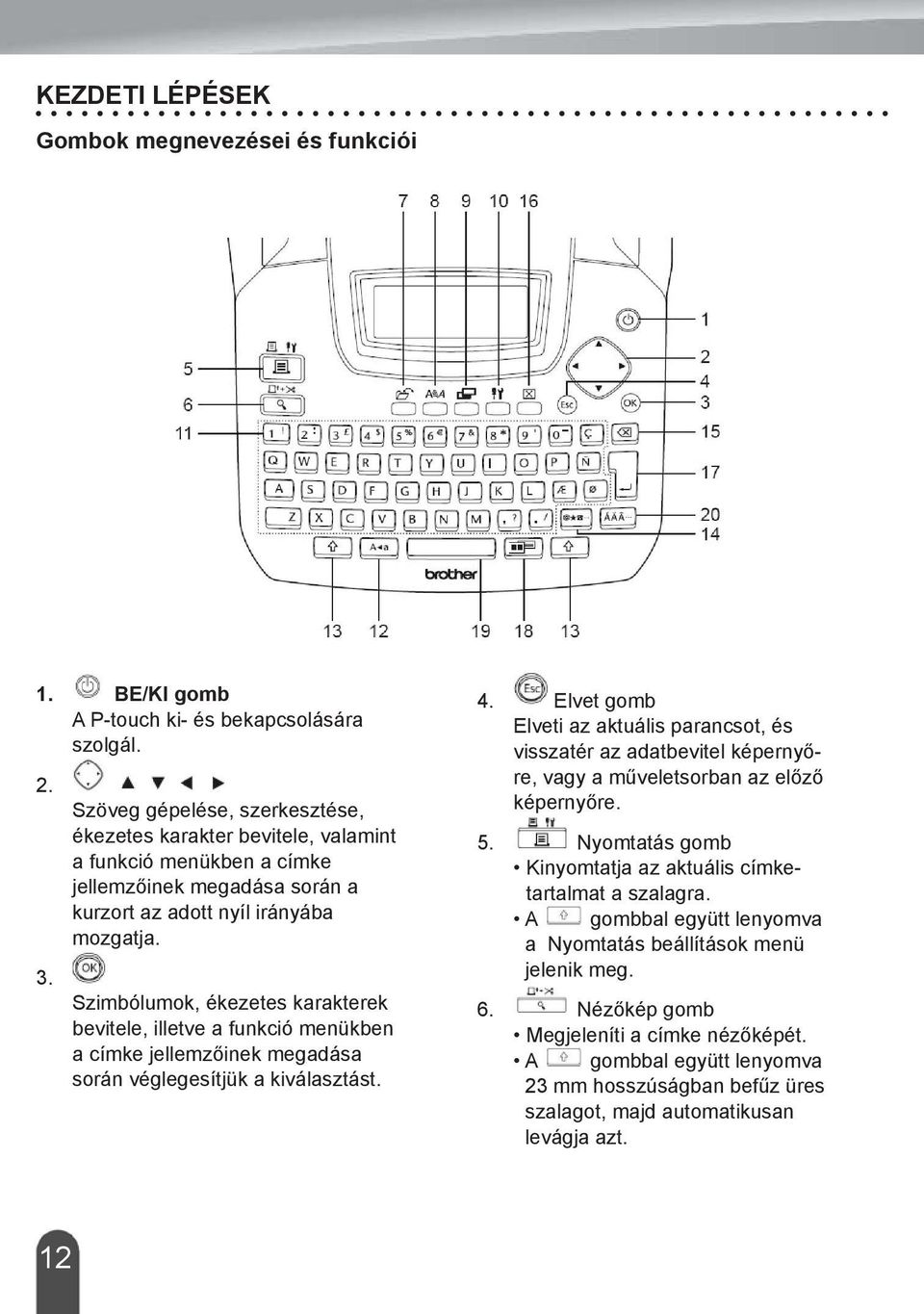

14 kezdeti lépések Gombok megnevezései és funkciói 1. BE/KI gomb A P-touch ki- és bekapcsolására szolgál Szöveg gépelése, szerkesztése, ékezetes karakter bevitele, valamint a funkció menükben a címke jellemzőinek megadása során a kurzort az adott nyíl irányába mozgatja. Szimbólumok, ékezetes karakterek bevitele, illetve a funkció menükben a címke jellemzőinek megadása során véglegesítjük a kiválasztást. 4. Elvet gomb Elveti az aktuális parancsot, és visszatér az adatbevitel képernyőre, vagy a műveletsorban az előző képernyőre. 5. Nyomtatás gomb Kinyomtatja az aktuális címketartalmat a szalagra. A gombbal együtt lenyomva a Nyomtatás beállítások menü jelenik meg. 6. Nézőkép gomb Megjeleníti a címke nézőképét. A gombbal együtt lenyomva 23 mm hosszúságban befűz üres szalagot, majd automatikusan levágja azt. 12

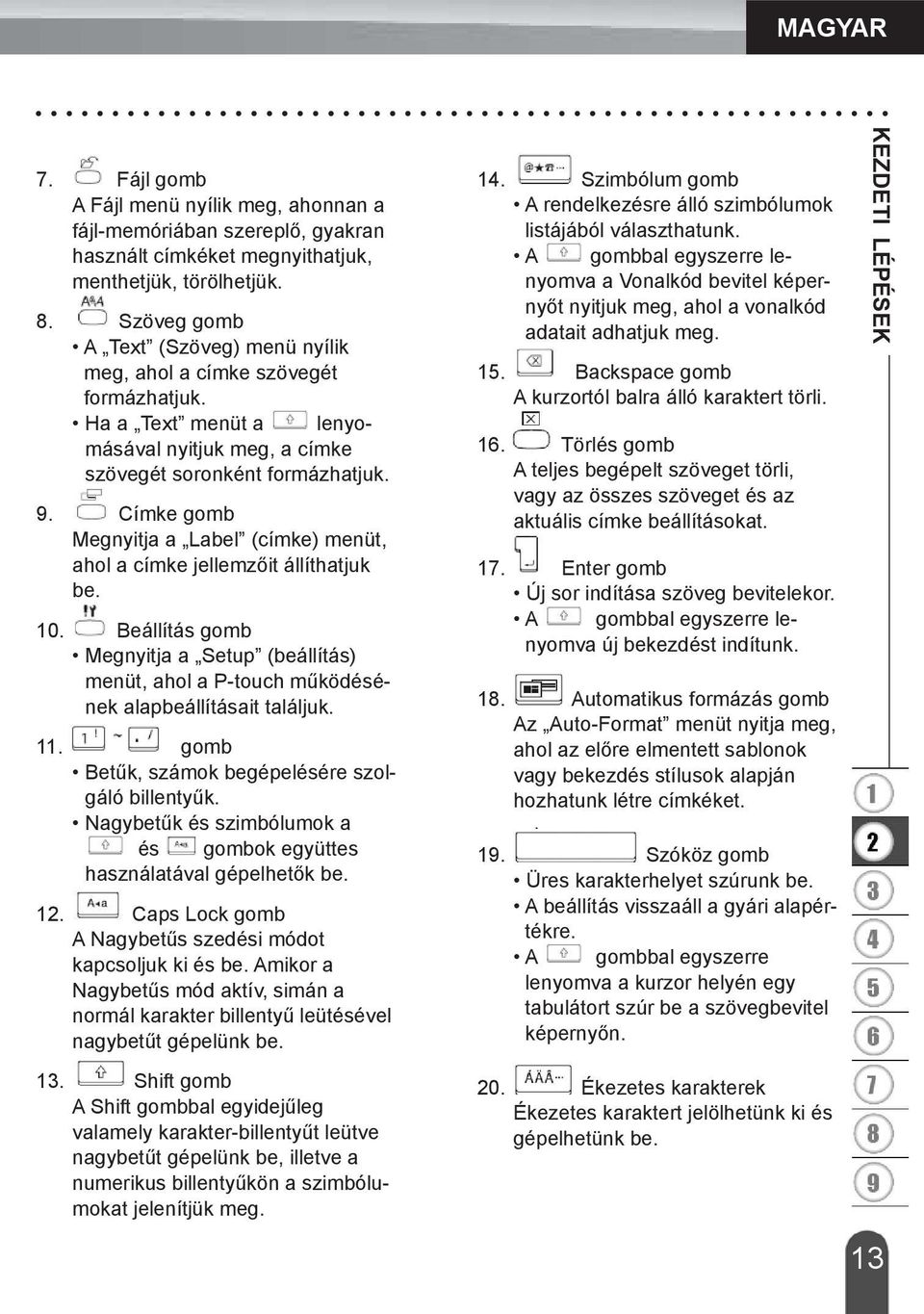

15 magyar 7. Fájl gomb A Fájl menü nyílik meg, ahonnan a fájl-memóriában szereplő, gyakran használt címkéket megnyithatjuk, menthetjük, törölhetjük. 8. Szöveg gomb A Text (Szöveg) menü nyílik meg, ahol a címke szövegét formázhatjuk. Ha a Text menüt a lenyomásával nyitjuk meg, a címke szövegét soronként formázhatjuk. 9. Címke gomb Megnyitja a Label (címke) menüt, ahol a címke jellemzőit állíthatjuk be. 10. Beállítás gomb Megnyitja a Setup (beállítás) menüt, ahol a P-touch működésének alapbeállításait találjuk. 11. gomb Betűk, számok begépelésére szolgáló billentyűk. Nagybetűk és szimbólumok a és gombok együttes használatával gépelhetők be. 12. Caps Lock gomb A Nagybetűs szedési módot kapcsoljuk ki és be. Amikor a Nagybetűs mód aktív, simán a normál karakter billentyű leütésével nagybetűt gépelünk be. 13. Shift gomb A Shift gombbal egyidejűleg valamely karakter-billentyűt leütve nagybetűt gépelünk be, illetve a numerikus billentyűkön a szimbólumokat jelenítjük meg. 14. Szimbólum gomb A rendelkezésre álló szimbólumok listájából választhatunk. A gombbal egyszerre lenyomva a Vonalkód bevitel képernyőt nyitjuk meg, ahol a vonalkód adatait adhatjuk meg. 15. Backspace gomb A kurzortól balra álló karaktert törli. 16. Törlés gomb A teljes begépelt szöveget törli, vagy az összes szöveget és az aktuális címke beállításokat. 17. Enter gomb Új sor indítása szöveg bevitelekor. A gombbal egyszerre lenyomva új bekezdést indítunk. 18. Automatikus formázás gomb Az Auto-Format menüt nyitja meg, ahol az előre elmentett sablonok vagy bekezdés stílusok alapján hozhatunk létre címkéket. 19. Szóköz gomb Üres karakterhelyet szúrunk be. A beállítás visszaáll a gyári alapértékre. A gombbal egyszerre lenyomva a kurzor helyén egy tabulátort szúr be a szövegbevitel képernyőn. 20. Ékezetes karakterek ékezetes karaktert jelölhetünk ki és gépelhetünk be. Kezdeti lépések 13

16 kezdeti lépések Elemek Tápellátás Miután meggyőződtünk róla, hogy a tápkábelt kihúztuk és a készüléket kikapcsoltuk, vegyük le az elemtartó rekesz fedelét a készülék hátoldalán. Amennyiben vannak elemek a készülékben, vegyük ki ezeket. Ellenőrizzük, hogy a készülék ki legyen kapcsolva, mielőtt cserélnénk az elemeket. Helyezzünk be hat új AA-méretű ceruzaelemet (LR6), ügyelve, hogy polaritásuk a megfelelő legyen. Mindig mind a hat elemet cseréljük, és csakis teljesen új elemekre. Helyezzük vissza az elemtartó rekesz fedelét: akasszuk az alsó három horgot a készülék alján lévő hornyokba, majd határozottan nyomjuk le a fedelet, amíg helyére nem kattan. vigyázat! Ha előre láthatóan huzamosabb ideig nem kívánjuk használni a készüléket, vegyük ki az elemeket. 14

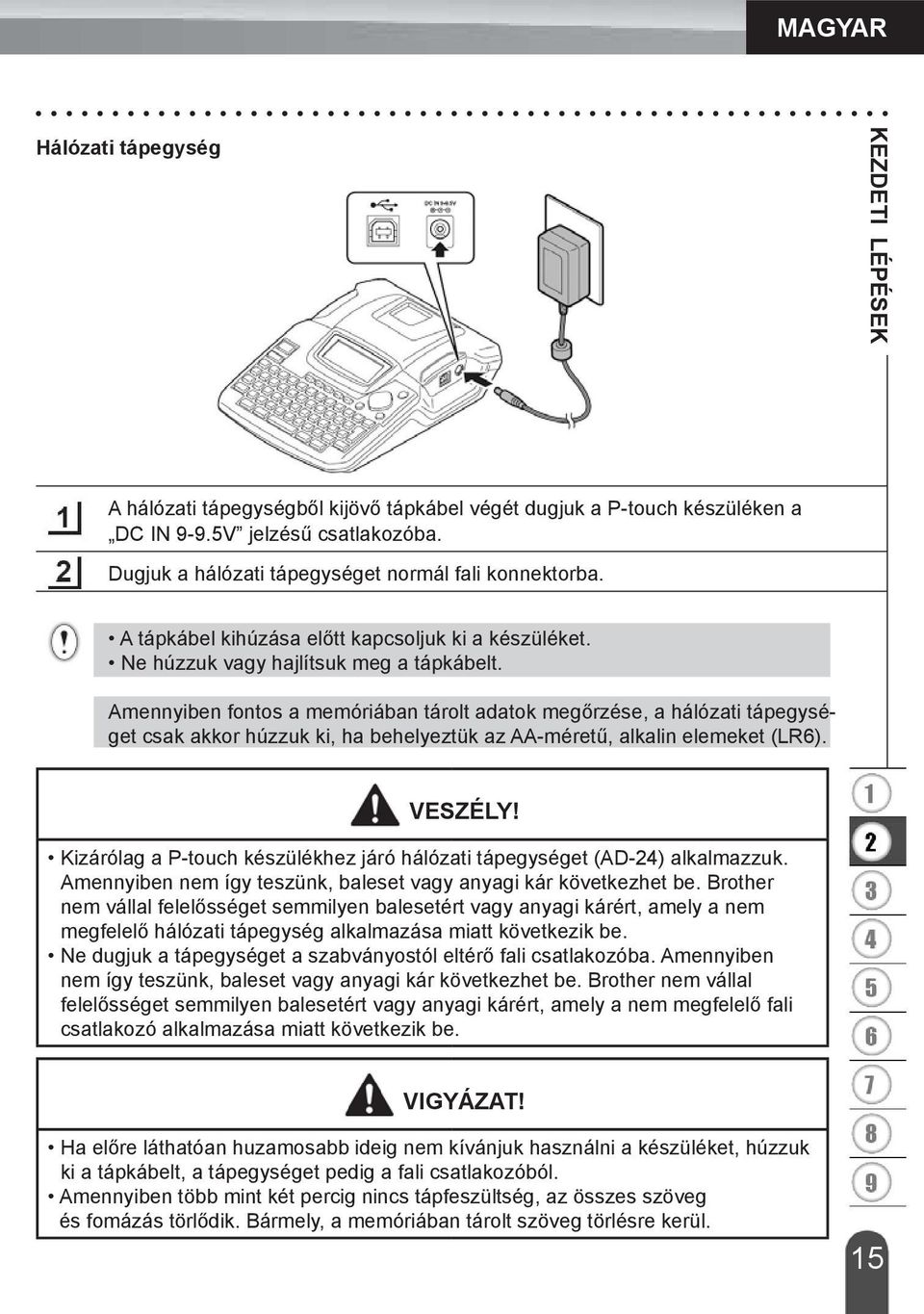

17 magyar Hálózati tápegység Kezdeti lépések A hálózati tápegységből kijövő tápkábel végét dugjuk a P-touch készüléken a DC IN 9-9.5V jelzésű csatlakozóba. Dugjuk a hálózati tápegységet normál fali konnektorba. A tápkábel kihúzása előtt kapcsoljuk ki a készüléket. Ne húzzuk vagy hajlítsuk meg a tápkábelt. Amennyiben fontos a memóriában tárolt adatok megőrzése, a hálózati tápegységet csak akkor húzzuk ki, ha behelyeztük az AA-méretű, alkalin elemeket (LR6). veszély! Kizárólag a P-touch készülékhez járó hálózati tápegységet (AD-24) alkalmazzuk. Amennyiben nem így teszünk, baleset vagy anyagi kár következhet be. Brother nem vállal felelősséget semmilyen balesetért vagy anyagi kárért, amely a nem megfelelő hálózati tápegység alkalmazása miatt következik be. Ne dugjuk a tápegységet a szabványostól eltérő fali csatlakozóba. Amennyiben nem így teszünk, baleset vagy anyagi kár következhet be. Brother nem vállal felelősséget semmilyen balesetért vagy anyagi kárért, amely a nem megfelelő fali csatlakozó alkalmazása miatt következik be. vigyázat! Ha előre láthatóan huzamosabb ideig nem kívánjuk használni a készüléket, húzzuk ki a tápkábelt, a tápegységet pedig a fali csatlakozóból. Amennyiben több mint két percig nincs tápfeszültség, az összes szöveg és fomázás törlődik. Bármely, a memóriában tárolt szöveg törlésre kerül. 15

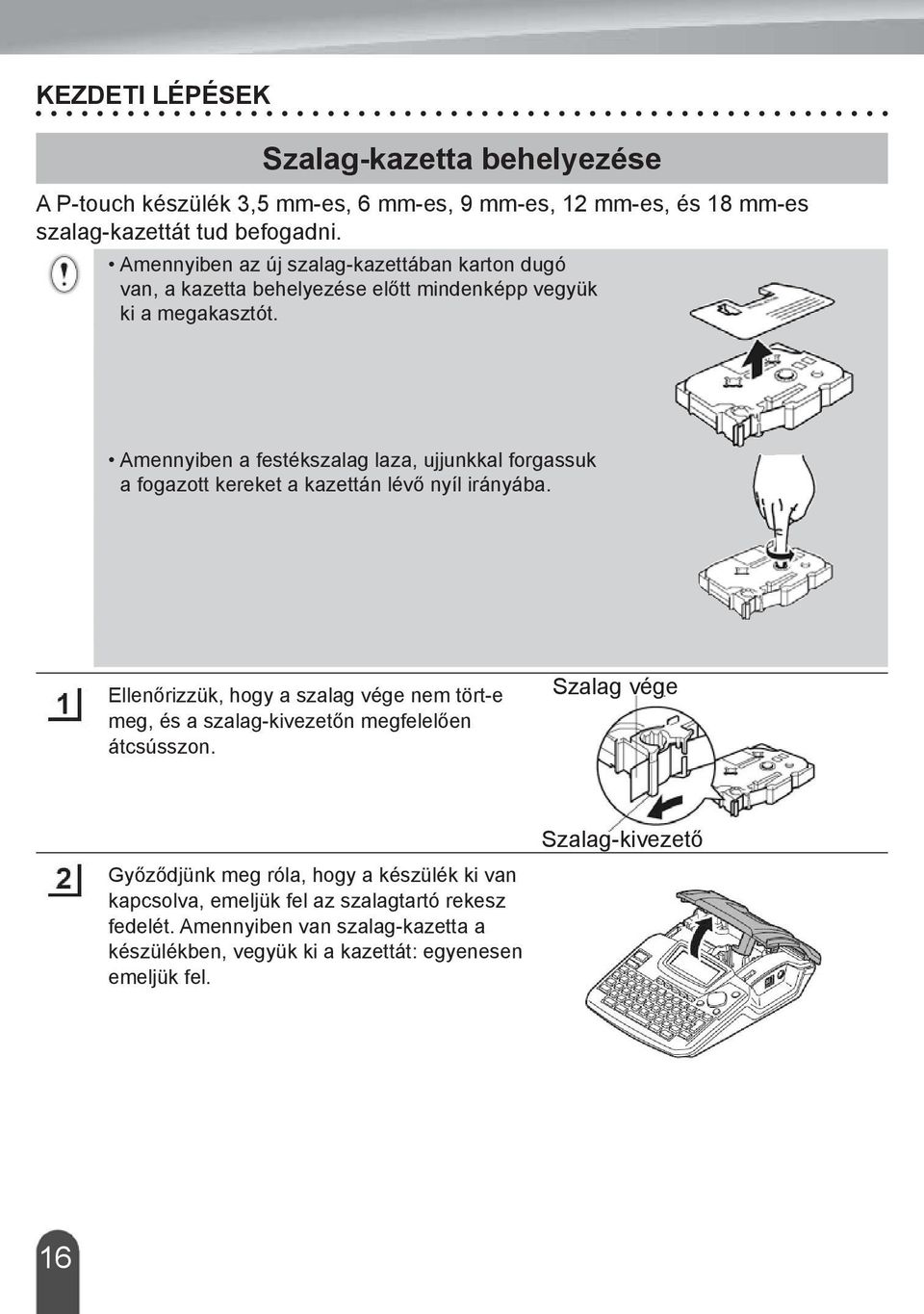

18 kezdeti lépések Szalag-kazetta behelyezése A P-touch készülék 3,5 mm-es, 6 mm-es, 9 mm-es, 12 mm-es, és 18 mm-es szalag-kazettát tud befogadni. Amennyiben az új szalag-kazettában karton dugó van, a kazetta behelyezése előtt mindenképp vegyük ki a megakasztót. Amennyiben a festékszalag laza, ujjunkkal forgassuk a fogazott kereket a kazettán lévő nyíl irányába. Ellenőrizzük, hogy a szalag vége nem tört-e meg, és a szalag-kivezetőn megfelelően átcsússzon. Szalag vége Győződjünk meg róla, hogy a készülék ki van kapcsolva, emeljük fel az szalagtartó rekesz fedelét. Amennyiben van szalag-kazetta a készülékben, vegyük ki a kazettát: egyenesen emeljük fel. Szalag-kivezető 16

19 magyar Helyezzük a szalag-kazettát a szalagtartó rekeszbe, úgy hogy a szalag vége a készülék szalag-kivezető nyílása felé nézzen. Nyomjuk le a kazettát, amíg kattanást nem hallunk. A kazetta behelyezésekor ellenőrizzük, hogy a szalag és a festékszalag ne akadjon a nyomtatófejbe. Szalag kivezető nyílás Kezdeti lépések Zárjuk le a szalagtartó rekesz fedelét. Ellenőrizzük, hogy a kioldó kar felső állásba legyen a szalagtartó rekesz fedelének lezárásakor. A rekesz fedele nem zárható le, ha a kar alsó állásban van. A szalag-kazetta behelyezését követően fűzzünk be szalagot, így nem maradhat lógó, laza szakasz a szalagban vagy a festékszalagban (lásd a 22. oldalon). Ne húzzuk a szalag-kivezető nyíláson kijövő címkét. Ezzel a festékszalag és a papírszalag elválnak egymástól. Sötét, hűvös helyen tároljuk a szalag-kazettákat, távol napfénytől és magas hőmérséklettől, magas páratartalomtól, portól, piszoktól. Zárt csomag felbontása után próbáljuk minél hamarabb elhasználni a kazettákat. 17

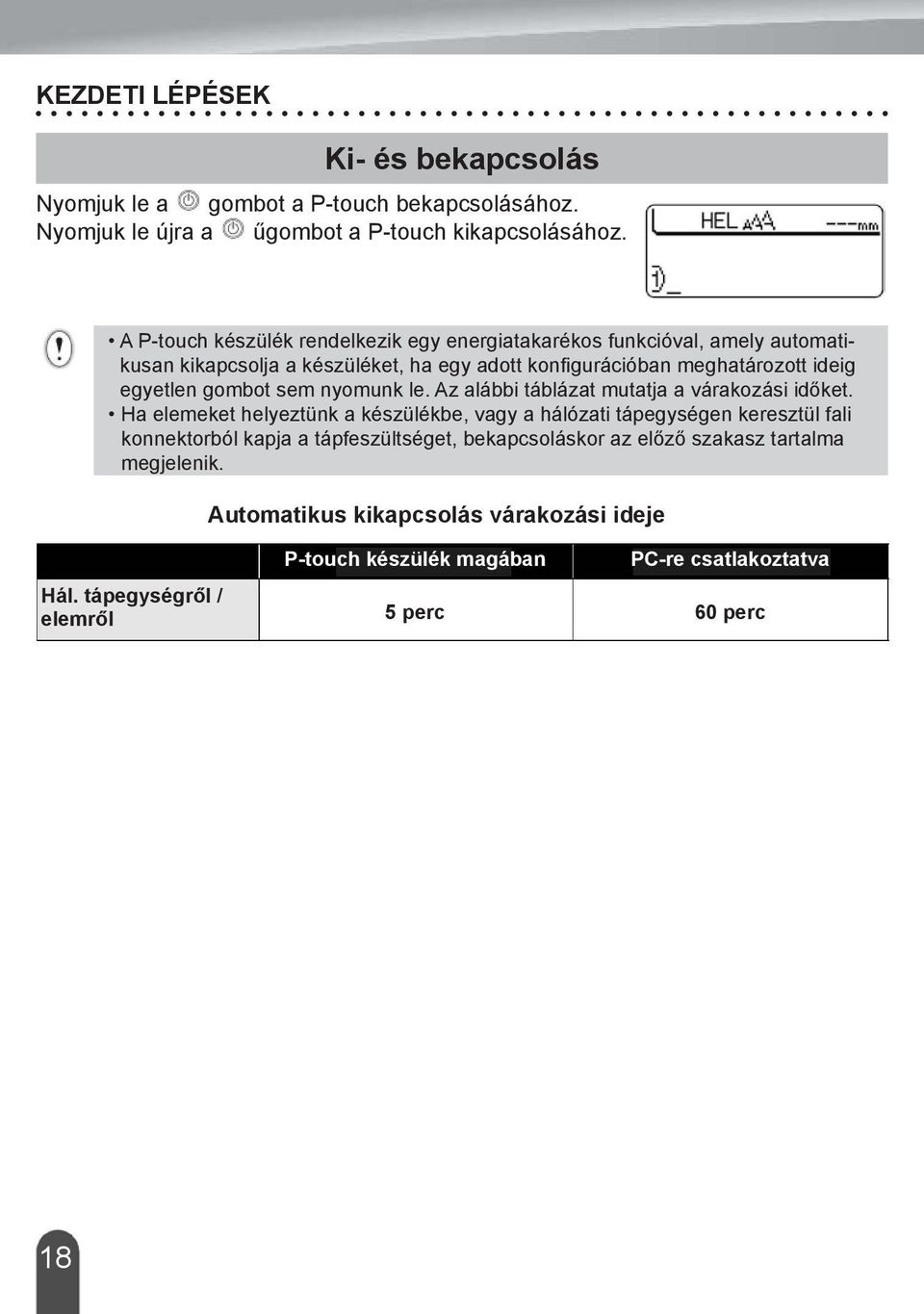

20 kezdeti lépések Ki- és bekapcsolás Nyomjuk le a gombot a P-touch bekapcsolásához. Nyomjuk le újra a űgombot a P-touch kikapcsolásához. A P-touch készülék rendelkezik egy energiatakarékos funkcióval, amely automatikusan kikapcsolja a készüléket, ha egy adott konfigurációban meghatározott ideig egyetlen gombot sem nyomunk le. Az alábbi táblázat mutatja a várakozási időket. Ha elemeket helyeztünk a készülékbe, vagy a hálózati tápegységen keresztül fali konnektorból kapja a tápfeszültséget, bekapcsoláskor az előző szakasz tartalma megjelenik. Automatikus kikapcsolás várakozási ideje Hál. tápegységről / elemről P-touch készülék magában PC-re csatlakoztatva 5 perc 60 perc 18

21 magyar Hozzuk létre első címkénket Címke létrehozása a P-touch készülékkel Készítsük elő a P-touch készüléket. Helyezzük be az elemeket, és/vagy csatlakoztassuk a tápegységet. Helyezzünk be egy szalag-kazettát. Kapcsoljuk be a készüléket. Kezdeti lépések 14. o. 16. o. 18. o. Gépeljük be a címke szövegét. A szöveg begépelése mellett a készülék számos szerkesztő funkciójával akár ilyen címkéket is létrehozhatunk: 25. o. Nyomtassuk a címkét. Nyomtatás előtt megtekinthetjük a címke végső formáját. Éljünk a nézőkép funkcióval, így nem fogjuk pazarolni félkész címkékre a szalagot. 49. o. Nézőkép funkció 19

22 kezdeti lépések Címke létrehozása a személyi számítógépen Készítsük elő a P-touch készüléket (lásd az előző szakasz 1. pontját). Készítsük elő a személyi számítógépet. Szoftver telepítése USB-kábel csatlakoztatása P-touch bekapcsolása Telepítési útmutató Telepítési útmutató 18. o. Gépeljük be a címke szövegét a P-touch Quick Editor szoftverével. Indítsuk a Quick Editort Gépeljük be a címke szövegét. Pl. a szerkesztő területre kattintva gépeljük be hogy Brother. Szoftver súgója Nyomtassuk ki a címkét. Nyomtatás ikon Szoftver súgója A címke nyomtatásra került. Szoftver súgója Szoftver súgója A Quick Editor (egyszerűsített címke szerkesztő szoftver) tökéletes nem túl bonyolult címkék létrehozására. Összetett kialakítású címkéket a P-touch Editor szoftverrel hozhatunk létre, amely egy összfunkciós címke szerkesztő szoftver. P-touch Editor Összetett grafikájú címkék kialakításához 20

23 magyar Gyorsmutató A Gyorsmutató segítségével gyorsan elérhetjük a gyakran előforduló műveletekre vonatkozó tudnivalókat. Egyszerűen fussuk végig az alábbi műveleteket, majd lapozzunk a megadott oldalszámra. Amennyiben a keresett művelet nincs az alábbiak között, nézzük át a tartalomjegyzéket és a tárgymutatót. Kezdeti lépések V Á G Á S Szöveg, szimbólum, ékezetes karakter bevitele Szöveg, szimbólum, ékezetes karakter begépelése Címke formátumának módosítása Szöveg/címke formázó funkciók Vágás és margók beállítása Szalag vágási beállítások 25. o. 31. o. 53. o. Autom. formázás Könnyebbé tehetjük a formázást... Automatikus formázás Több példány nyomtatása (automatikus sorszámozással) Példányszám nyomtatás/aut. sorszám funkció Címketerv mentése Fájl-memória funkció 37. o. 50. o. 56. o. 21

24 kezdeti lépések Szalag befűzése Befűzés és vágás ( Feed & Cut ) A Befűzés és vágás funkció 23 mm hosszan üres szalagot fűz be, majd levágja. Erre új kazetta behelyezésekor lehet szükség. Tartsuk lenyomva a gombot, közben nyomjuk le a gombot. A Befűzés és vágás? üzenet jelenik meg a képernyőn. A és nyílakkal válasszuk a Befűzés és vágás feliratot, és nyomjuk a / gombot a szalag befűzéséhez. A Szalag befűzése... üzenet jelenik meg, miközben a szalag kifut, majd levágódik. Nyomjuk le az gombot a Befűzés és vágás? üzenet megjelenésekor az adagolás és vágás elvetéséhez. Csak befűzés ( Feed only ) A Csak befűzés funkció 23 mm hosszan üres szalagot fűz be. Erre textil alapú vagy erős öntapadós szalag alkalmazásakor lehet szükség. Nyomtatás után vegyük ki a szalag-kazettát a készülékből, és ollóval vágjuk el a szalagot. Tartsuk lenyomva a gombot, közben nyomjuk le a gombot. A Befűzés és vágás? üzenet jelenik meg a képernyőn. A és nyílakkal válasszuk a Csak befűzés feliratot, és nyomjuk a / gombot a szalag befűzéséhez. A Szalag befűzése... üzenet jelenik meg, miközben a szalag kifut, majd levágódik. Nyomjuk le az gombot a Befűzés és vágás? üzenet megjelenésekor a befűzés és vágás elvetéséhez. 22

25 magyar LCD-kijelő Kontraszt állítás Öt fokozatban (+2, +1, 0, -1, -2) állíthatjuk a LCD-kijelző kontrasztját. Válasszuk azt a fokozatot, melynél a legjobb az olvashatóság. Alapbeállítás a 0. Nyomjuk le a gombot a Mode (mód) menü megnyitásához, a és nyílakkal válasszuk az LCD Kontraszt menüparancsot, majd nyomjuk le az vagy gombot. Kezdeti lépések A és nyílakkal válasszuk a kívánt kontraszt erősséget. A kijelző kontrasztja mindig változik, valahányszor lenyomjuk a vagy nyílat, így kipróbálhatjuk, melyik a legmegfelelőbb fokozat. Nyomjuk le a vagy gombot. Az gomb lenyomásával visszaugrunk az előző lépésre. A kontraszt állítására szolgáló képernyőn a gomb lenyomásával a gyári alapértéket állítjuk vissza. 23

26 kezdeti lépések Nyelv és mértékegység megadása Nyelv kiválasztása Válasszuk ki a nyelvet, melyen a menüpontok és az üzenetek megjelennek az LCD-kijelzőn: English, Español, Français, Português, Deutsch, Nederlands, Italiano, Dansk, Svenska, Norsk, Suomi, Poliski, Cesky vagy Magyar. Nyomjuk le a gombot a Setup menü megnyitásához, a és nyílakkal válasszuk a Language menüparancsot, majd nyomjuk le az vagy gombot. A és nyílakkal válasszuk a kívánt nyelvet. Nyomjuk le a vagy gombot. Az gomb lenyomásával visszaugrunk az előző lépésre. Mértékegység kiválasztása Válasszunk a mm és inch mértékegységek között. Alapbeállítás a mm. Nyomjuk le a gombot a Setup (beállítás) menü megnyitásához, a és nyílakkal válasszuk a Unit menüparancsot, majd nyomjuk le az vagy gombot. A és nyílakkal válasszuk a kívánt mértékegységet. Nyomjuk le a vagy gombot. Az gomb lenyomásával visszaugrunk az előző lépésre. 24

27 magyar Címke szerkesztése Szöveg bevitele és szerkesztése A P-touch billentyűzetének használata nagyban hasonlít egy írógép vagy szövegszerkesztő használatára. Szöveg bevitele a billentyűzettel Kisbetű vagy szám begépeléséhez egyszerűen nyomjuk le a kívánt billentyűt. Szóköz beszúrásához nyomjuk le a gombot. Nagybetű vagy a numerikus billentyűkön szereplő szimbólumok beviteléhez tartsuk lenyomva a gombot, majd nyomjuk le a kívánt billentyűt. Nagybetűs szedési módra a Caps Lock gombbal válthatunk, ezután csak nyomjuk le a kívánt billentyűket. címke szerkesztése A nagybetűs szedési módból való kilépéshez nyomjuk le újra az Nagybetűs módban kisbetű szedéséhez tartsuk lenyomva az nyomjuk le a kívánt billentyűt. gombot. gombot, majd Új sor beszúrása Az aktuális sor befejezéséhez, és új sor kezdéséhez nyomjuk le a gombot. A sor végén egy sortörés jel lesz látható, és a kurzor a következő sor elejére ugrik. A szalag szélességének függvényében változik a nyomtatható sorok száma. 18 mm-es szalagra legfeljebb 5 sor nyomtatható, 12 mm-esre 3 sor, 9 és 6 mm-esre 2 sor, míg 3,5 mm-es szalagra 1 sor. Ha azután nyomjuk le az gombot, hogy elértük a maximális nyomtatható sorok számát, hibaüzenet jelenik meg. A szöveg soronkénti formázásához olvassuk el a 31. oldalon foglaltakat. Új szövegtömb kezdése A meglévő szövegtől új szövegtömböt hozhatunk létre: mialatt lenyomva tartjuk a gombot, nyomjuk le a gombot. A szövegtömb végén a jel lesz látható, és a kurzor a következő új tömb elejére ugrik. Egy címkén belül legfeljebb 5 szövegtömböt tartalmazhat. Kurzor mozgatása A nyílakkal mozgathatjuk a kurzort fel, le, balra, jobbra. Minden egyes gombnyomással egy karakterrel vagy sorral ugrik arrébb a kurzor. Az aktuális sor elejér vagy végére ugorhatunk, ha a gomb lenyomása mellett nyomjuk le a nyílakat. A szöveg legelejére vagy legvégére való ugráshoz a gomb lenyomása mellett nyomjuk le a nyílakat. 25

28 címke szerkesztése Szöveg beszúrása Ha meglévő szöveg egy sorához kívánunk kiegészítő szöveget beszúrni, vigyük a kurzort a beszúrás kezdőpontjaként kijelölt karaktertől jobbra, majd gépeljük be a szöveget. Az új szöveg a kurzor bal oldalán jelenik meg. Szöveg beszúrása Ha meglévő szöveg egy sorába tabulátor közt kívánunk beszúrni, vigyük a kurzort a beszúrás kezdeti pontjához, nyomjuk le a gombot a Beállítás menü megnyitásához, a és nyílakkal válasszuk a Tab parancsot, majd nyomjuk le az vagy gombot. A jel mutatja a helyet, ahova a tabulátor köz beszúrásra került. A 35. oldalon olvashatunk a tabulátor köz hosszúságának állításáról. Tabulátor közt úgy is beszúrhatunk, ha a gombot lenyomása mellett nyomjuk le a szóköz billentyűt. Szöveg törlése Egyidejűleg egy karakter törlése Meglévő szövegben egyetlen karakter törléséhez vigyük a kurzort a törölni kívánt karaktertől jobbra, majd nyomjuk le a gombot. A gomb minden egyes lenyomásával töröljük a kurzortól balra álló karaktert. Ha nyomva tartjuk a gombot, folytonosan törölhetjük a kurzortól balra álló karaktereket. Összes szöveg törlése A gombbal az összes szöveget töröljük. Nyomjuk le a gombot. A törlési módok megjelennek. A és nyílakkal jelöljük ki a Csak szöveg műveletet, mellyel az összes szöveget töröljük, de megtartjuk a szöveg formázási beállításokat, vagy válasszuk a Szöveg és formátum módot, mellyel mind a szöveget, mind a formázásokat töröljük. Az gomb lenyomásával visszaugrunk az szövegbevitel képernyőre. Nyomjuk le a vagy gombot. Az összeg szöveg törlődik. Ha a Szöveg és formátum módot választottuk, a formázások is törlődnek. 26

29 magyar Szimbólumok bevitele A billentyűzeten található szimbólumokon túl további szimbólumok állnak rendelkezésre (beleértve a nemzetközi és bővített ASCII karaktereket) a szimbólum funkció révén. Szimbólum megadásának két módja létezik: A gomb használatával. A Szimbólum funkció használatával. Szimbólum bevitele a gombbal A gombbal a billentyűzeten lévő gombok jobb-felső sarkában látható szimbólumok gépelhetők be. Szimbólum begépeléséhez tartsuk lenyomva a gombot, ezalatt nyomjuk le a kívánt billentyűt. címke szerkesztése Szimbólum bevitele a Szimbólum funkcióval Nyomjuk le a gombot. Egy lista jelenik meg a választható kategóriákkal, valamint a kategória alá tartozó szimbólumokkal. Az utoljára bevitt szimbólum lesz kiválasztva a listában. A és nyílakkal válasszunk egy kategóriát (elválasztó jelek, üzlet, matematikai stb.) vagy nyomjuk le ismételten a gombot, majd a nyílakkal jelöljük ki a kívánt szibólumot. Nyomjuk le a vagy gombot. A kiválasztott szimbólum megjelenik a szövegben. Az gomb lenyomásával visszaugrunk az előző lépésre. A 28. oldalon találjuk a szimbólumok teljes listáját. 27

30 címke szerkesztése Szimbólum lista Kategória Elválasztó Üzleti Matematikai Zárójelek Nyílak Egységek Nemzetközi Számok Piktogram Elektromos Egyéb Szimbólumok A CE jelzés használatát egy vagy több Európa Tanács által kibocsátott direktíva szabályozza. Ellenőrizzük, hogy bármely általunk gyártott címke, amely tartalmazza ezt a jelet, megfelel a vonatkozó direktíváknak. 28

31 magyar Ékezetes karakter bevitele A P-touch készülék rendelkezik egy ékezetes karaktereket tartalmazó listával is. Nyomjuk le a billentyűt, melynek karakterét ékezetesre kívánjuk cserélni. A Nagybetűs szedési mód és az Ékezet funkció együttesen is használhatók. címke szerkesztése Nyomjuk le a gombot. A begépelt karakter ékezetes karakterre változik. Nyomjuk le ismételten a gombot, amíg a kívánt karakter meg nem jelenik, vagy a nyílakkal válasszuk ki a kívánt karaktert. Az ékezetes karakterek sorrendje a kiválasztott nyelv függvényében eltérhet. Nyomjuk le a vagy gombot. A kiválasztott szimbólum megjelenik a szövegben. Az gomb lenyomásával visszaugrunk az előző lépésre. A 30. oldalon találjuk az ékezetes karakterek teljes listáját. 29

32 címke szerkesztése Ékezetes karakterek lista Karakter Ékezetes karakterek Karakter Ékezetes karakterek 30

33 magyar Karakter formázása Karakter jellemzők megadása a teljes címkére vonatkozóan A gombbal adjuk meg a kívánt betűtípust (font), betűméretet, szélességet, változatot és igazítást. Nyomjuk le a gombot. Az aktuális beállítások jelennek meg. címke szerkesztése A és nyílakkal válasszuk ki a módosítani kívánt jellemzőt, majd a nyílakkal adjuk meg az adott jellemző értékét. Nyomjuk le a vagy gombot. Az új beállítás csak akkor kerül végrehajtásra, ha lenyomjuk a vagy gombot. Az gomb lenyomásával visszaugrunk az előző lépésre. A gomb lenyomására az alapbeállítás áll vissza. A 31. oldalon találjuk a beállítási lehetőségeket tartalmazó táblázatot. Egyes változatok választásakor a kisebb karakterek nehezen olvashatóvá válhatnak (pl. árnyék + dőlt). Karakter jellemzők megadása soronként Ha a címke egynél több sorból álló szöveget tartalmaz, az egyes soroknak eltérő karakter jellemzőket (betűtípus, méret, szélesség, változat, vonal, igazítás) adhatunk meg. A és nyílakkal vigyük a kurzort a módosítani kívánt karakter jellemzőre. Ezután nyomjuk le és tartsuk lenyomva a gombot, ezalatt nyomjuk le a gombot (a képernyőn látható, hogy csak egy adott sort módosítunk). Amikor eltérő formázást adunk meg az egyes soroknak, a gomb lenyomásakor értékként a **** karaktersor jelenik meg. Ha a nyílakkal módosítjuk a **** értéket, az már az összes sorra fog vonatkozni. 31

34 címke szerkesztése Formázási lehetőségek Jellemző Érték Eredmény Betűtípus Amikor Auto módra váltunk, a szöveg automatikusan a legnagyobb méretet veszi fel, amely az adott szalagra még ráfér. Méret 32

35 magyar Jellemző Érték Eredmény Szélesség címke szerkesztése nincs félkövér körvonal árnyék kitöltve + árnyék Változat dőlt dőlt + félkövér dőlt + körvonal dőlt + árnyék teli dőlt függőleges 33

36 címke szerkesztése Jellemző Érték Eredmény ki Vonal aláhúzás áthúzás balra Igazítás középre jobb igazítás Automatikus méretezés beállítása Amikor a Méret beállítást Auto módra állítjuk, és a Hosszúság is kap egy adott értéket, választhatunk, hogy a szöveg mérete miként igazodjon a címke hosszúságához. Szöveg méret mód esetén a címke teljes szövege úgy fog módosulni, hogy kitöltse a címkét. Szöveg szélesség mód esetén a szöveg szélessége fog 1/2-es szélességet felvenni. (Ha további méretcsökkentés szükséges ahhoz, hogy a szöveg beférjen az adott címke hosszúságba, a készülék automatikusan tovább felezi a szöveg szélességét.) Nyomjuk le a gombot a Beállítás menü megjelenítéséhez. A és nyílakkal jelöljük ki az Automatikus méretezés funkciót, majd nyomjuk le a vagy gombot. Az Automatikus méretezés képernyő megjelenik. A és nyílakkal jelöljük ki a kívánt módot. Nyomjuk le a vagy gombot. 34 Az A gomb lenyomásával visszaugrunk az előző lépésre. gomb lenyomására az alapbeállítás áll vissza.

37 magyar Címke formázása A gombbal keretet hozhatunk létre a szöveg körül, megadhatjuk a címke hosszúságát és a tabulátor hosszúságát. (A címke nyomtatásakor szükséges lehet a vágás beállítása, ezt is a gombbal hajthatjuk végre. Lásd az 53. oldalon.) Nyomjuk le a gombot. Az aktuális beállítások jelennek meg. címke szerkesztése A és nyílakkal válasszuk ki a módosítani kívánt jellemzőt, majd a nyílakkal adjuk meg az adott jellemző értékét. Amikor a tabulátor hosszúságát állítjuk, a nyílakat hosszan lenyomva gyorsabban módosíthatjuk az értéket. Amikor a címke hosszúságát állítjuk, olvassuk át az 55. oldalon a címke hosszúság pontosságának állítására vonatkozó szakaszt. Nyomjuk le a vagy gombot. Az új beállítás csak akkor kerül végrehajtásra, ha lenyomjuk a vagy gombot. Az gomb lenyomásával visszaugrunk az előző lépésre. A gomb lenyomására az alapbeállítás áll vissza. A Beállítási lehetőségek táblázatban találjuk a formázási módokat. 35

38 címke szerkesztése Beállítási lehetőségek Jellemző Érték Eredmény ki Keret 36

39 magyar Jellemző Érték Eredmény Keret Hosszúság Tabulátor hosszúság A szalag hosszúsága mm-es tartományban adható meg. Auto mód esetén a szalag hosszúsága automatikusan a megadott szöveghez igazodik. A tabulátor hosszúsága mm-es tartományban adható meg. Az alapbeállítás 50 mm. címke szerkesztése Automatikus formázású címketervek Az Automatikus formázás funkcióval könnyen, gyorsan hozhatunk létre címkéket különböző célokra, pl. iratrendező címkéket, termékmatricákat, csomagolás jelölőket. Egyszerűen válasszuk ki a megfelelő sablont, vagy tömb címketervet, gépeljük be a szöveget, és hajtsuk végre tetszés szerint a formázást. A gombbal nyissuk meg az Automatikus formázás képernyőt, mjd a és nyílakkal válasszuk a Sablonok menüpontot. Nyomjuk le a vagy gombot. Az utoljára használt sablon fog megjelenni. A és nyílakkal válasszuk ki a kívánt sablont. 37

40 címke szerkesztése Nyomjuk le a vagy gombot. A Stílus képernyő jelenik meg. A és nyílakkal válasszuk ki a kívánt jellemzőt, majd a nyílakkal adjuk meg az adott jellemző értékét. Nyomjuk le a vagy gombot. A Vonalkód képernyő jelenik meg. A és nyílakkal válasszuk ki a kívánt jellemzőt, majd a nyílakkal adjuk meg az adott jellemző értékét. A C-Digit jellemző csak a CODE39, I-2/5, és CODABAR sémák esetén választható. Nyomjuk le a vagy gombot. A szöveg bevitelére szolgáló képernyő jelenik meg. Nagybetűs (Caps) mód alkalmazható a szöveg bevitele során. Gépeljük be a szöveget, és nyomjuk le a vagy gombot. Ismételjük meg ezt minden egyes mezőnél. Miután az összes mezőt begépeltük, az vagy gomb lenyomására a nyomtatás menü jelenik meg. A címke nyomtatásához a és nyílakkal válasszuk ki a Nyomtatás parancsot, majd nyomjuk le az vagy gombot. A Szerkeszt gombbal módosíthatjuk a szöveget vagy a formázást. A Ment gombbal elmentjük a címkét a fájl-memóriába. A Kilép gombbal kilépünk az Automatikus formázás funkcióból. 38

41 magyar Az gomb lenyomásával visszaugrunk az előző lépésre. A Stílus és Vonalkód képernyőn nyomjuk le a gombot az alapbeállítás visszaállításához. A Sablonok táblázatban látjuk a rendelkezésre álló sablonokat. A szövegbevitel képernyőn a gombot lenyomva a Összes szöveg törlése? kérdés jelenik meg. Az vagy gomb lenyomására az összes szöveg törlésre kerül, az gombbal megtartjuk a szöveget. Példányszám nyomtatásához, sorszámozott példányok nyomtatásához vagy a címke tükörnyomtatásához hívjuk fel a Nyomtatás menüt, nyomjuk le hosszan a gombot, ezalatt nyomjuk le a gombot. A Nyomtatási beállítások képernyő jelenik meg. címke szerkesztése Amennyiben az alkalmazott szalag szélessége nem egyezik a választott címketerv szélességével, a címke nyomtatásakor hibaüzenetet kapunk. Nyomjuk le az gombot, vagy bármely más gombot az üzenetet törléséhez, majd fűzzünk be megfelelő szélességű szalagot. Ha begépelt szöveg karakterszáma túllépi a megengedett értéket, az vagy gomb lenyomásakor hibaüzenetet kapunk. Nyomjuk le az gombot, vagy bármely más gombot az üzenetet törléséhez, majd rövidítsük le a szöveget. Az Automatikus formázás funkció használata esetén a címke szélei a bal és jobb oldalon adott margó meghagyása mellett levágásra kerülnek, függetlenül a Szalag vágási beállítások menüben megadottaktól (kivétel a Vágás nélkül beállítás, e mellett valóban nem történik vágás.) 39

42 címke szerkesztése Sablonok Jellemző Érték Eredmény Ragasztó szalag Mappa vignetta Osztóbetét címke Tulajdont jelző címke Doboz záró matrica Sablon neve Termékmatrica Védőlemez (függőleges) Kábel-jelölő Névtábla felirat Névtábla felirat 40

43 magyar Jellemző Érték Eredmény Sablon neve 1. CD tok címke 2. CD tok címke VHS kazetta címke címke szerkesztése MiniDV címke Tömb formázások használata A gombbal nyissuk meg az Automatikus formázás képernyőt, majd a és nyílakkal válasszuk a Szövegtömb formázás menüpontot. Nyomjuk le a vagy gombot. A Szalag szélesség képernyő jelenik meg, ahol a és nyílakkal adjuk meg a szélességet. Nyomjuk le a vagy gombot. Amennyiben a szalag szélessége nem változott, az utoljára alkalmazott szövegtömb forma kerül kijelölésre. Ha változott a szélesség, az új szélességnek megfelelő forma jelenik meg. A és nyílakkal válasszuk ki a tömb formázást. Nyomjuk le a vagy gombot. A Stílus képernyő jelenik meg. 41

44 címke szerkesztése A és nyílakkal válasszuk ki a kívánt jellemzőt, majd a nyílakkal adjuk meg az adott jellemző értékét. A gomb lenyomására az alapbeállítás áll vissza. Nyomjuk le a vagy gombot. A szöveg bevitelére szolgáló képernyő jelenik meg. Nagybetűs (Caps) mód alkalmazható a szöveg bevitele során. Gépeljük be a szöveget, és nyomjuk le a vagy gombot. Ismételjük meg ezt minden egyes mezőnél. Miután az összes mezőt begépeltük, az vagy gomb lenyomására a nyomtatás menü jelenik meg. A címke nyomtatásához a és nyílakkal válasszuk ki a Nyomtatás parancsot, majd nyomjuk le az vagy gombot. A Szerkeszt gombbal módosíthatjuk a szöveget vagy a formázást. A Ment gombbal elmentjük a címkét a fájl-memóriába. A Kilép gombbal kilépünk az Automatikus formázás funkcióból. Az gomb lenyomásával visszaugrunk az előző lépésre. A Tömb formázások táblázatban látjuk a rendelkezésre álló kialakításokat. A szövegbevitel képernyőn a gombot lenyomva a Összes szöveg törlése? kérdés jelenik meg. Az vagy gomb lenyomására az összes szöveg törlésre kerül, az gombbal megtartjuk a szöveget. Példányszám nyomtatásához, sorszámozott példányok nyomtatásához vagy a címke tükörnyomtatásához hívjuk fel a Nyomtatás menüt, nyomjuk le hosszan a gombot, ezalatt nyomjuk le a gombot. A Nyomtatási beállítások képernyő jelenik meg. 42 Amennyiben az alkalmazott szalag szélessége nem egyezik a választott címketerv szélességével, a címke nyomtatásakor hibaüzenetet kapunk. Nyomjuk le az gombot, vagy bármely más gombot az üzenetet törléséhez, majd fűzzünk be megfelelő szélességű szalagot. Ha begépelt szöveg karakterszáma túllépi a megengedett értéket, az vagy gomb lenyomásakor hibaüzenetet kapunk. Nyomjuk le az gombot, vagy bármely más gombot az üzenetet törléséhez, majd rövidítsük le a szöveget. Az Automatikus formázás funkció használata esetén a címke szélei a bal és jobb oldalon adott margó meghagyása mellett levágásra kerülnek, függetlenül a Szalag vágási beállítások menüben megadottaktól (lásd az 53. oldalon.)

45 magyar Szövegtömb formázások Jellemző Érték Eredmény 2 soros A 2 soros B címke szerkesztése 3 soros Szövegtömb formázások (18 mm-es szalagon) 1+ 2 soros A 1+ 2 soros B 1+ 3 soros 1+ 4 soros 1+ 5 soros 2 soros A Szövegtömb formázások (12 mm-es szalagon) 2 soros B 3 soros 1+ 2 soros 43

46 címke szerkesztése Jellemző Érték Eredmény Szövegtömb formázások (9 mm-es szalagon) 2 soros A 2 soros B Szövegtömb formázások (6 mm-es szalag) soros soros 44

47 magyar Vonalkóddal ellátott címke létrehozása A Vonalkód funkcióval vonalkóddal ellátott címkéket hozhatunk létre, melyek alkalmasak pénztárgéppel, készlet-ellenőrző rendszerrel vagy egyéb vonalkód-leolvasó rendszerrel való használatra, vagy akár vállalati eszközkövető rendszerrel végzett nyilvántartáshoz. A P-touch készülék nem kizárólag vonalkódos címkék létrehozására készült. Mindig ellenőrizzük, hogy a vonalkód-leolvasó felismerje a vonalkódot. A legjobb eredményt akkor érjük el, ha fehér szalagon fekete színnel nyomtatjuk a vonalkódot. Egy olvasók nem ismerik fel a színes festékkel vagy színes szalagra nyomtatott vonalkódot. A Szélesség beállításnál amikor csak lehet használjuk a Nagy értéket. Egyes olvasók nem ismerik fel a Kis érték mellett nyomtatott kódot. Ha megszakítás nélkül, nagy példányszámban nyomtatunk vonalkódos címkéket, a nyomtatófej túlmelegedhet, amely a nyomtatás minőségét ronthatja. Ilyen esetben pár percre állítsuk le a nyomtatást, hogy a fej le tudjon hűlni. címke szerkesztése Vonalkód formátum kialakítása Nyomjuk le a gombot a Beállítás menü megjelenítéséhez. A és nyílakkal jelöljük ki a Vonalkód beállítás funkciót, majd nyomjuk le a vagy gombot. A Vonalkód beállítás képernyő megjelenik. A és nyílakkal válasszuk ki a módosítani kívánt jellemzőt, majd a nyílakkal adjuk meg az adott jellemző értékét. A C-Digit jellemző csak a CODE39, I-2/5, és CODABAR sémák esetén választható. A szalag szélességétől, a szövegsorok számától, a karakter formázástól függően előfordulhat, hogy a vonalkód alatti szöveg már nem jelenik meg, még ha az Alatt beállításnál a BE értéket választottuk. Nyomjuk le a vagy gombot a beállítások végrehajtásához. Az új beállítás csak akkor kerül végrehajtásra, ha lenyomjuk a vagy gombot. Az gomb lenyomásával visszaugrunk az előző lépésre. A gomb lenyomására az alapbeállítás áll vissza. A Vonalkód beállítások táblázatban találjuk az elérhető beállítások listáját. 45

48 címke szerkesztése Jellemző Érték Szabvány Szélesség Alatta# (a vonalkód alá nyomtatott karakterek száma) Ellenőrző számjegy Nagy Kicsi Be Ki Ki Ki (kizárólag CODE39, I-2/5 és CODABAR szabvány esetén) Vonalkód adatok kialakítása Nyomjuk le a gombot a Beállítás menü megjelenítéséhez. A és nyílakkal jelöljük ki a Vonalkód megadása funkciót, majd nyomjuk le a vagy gombot. A Vonalkód megadása képernyő megjelenik. Egy címkén legfeljebb öt vonalkód szerepelhet. A Vonalkód megadása képernyő megnyitható a gomb és a gomb együttes lenyomásával. Gépeljük be a vonalkód adatait. CODE39, CODABAR, CODE128 vagy EAN128 szabványok esetén speciális karaktereket is meg kell adnunk (lásd az 5. lépésben). Nyomjuk le a gombot. Az adott szabvány esetén alkalmazható speciális karakterek listája jelenik meg. A és nyílakkal jelöljük ki a kívánt karaktert, majd nyomjuk le a vagy gombot a karakter beszúrásához. 46

49 magyar Nyomjuk le a vagy gombot a vonalkód beszúrásához. A szövegbevitel képernyőn megjelenik a vonalkód jelzés. Az gomb lenyomásával visszaugrunk az előző lépésre. Az alábbi táblázatban találjuk a választható speciális karaktereket. Sablonok címke szerkesztése Kód Speciális karakter Kód Speciális karakter Kód Speciális karakter Kód Speciális karakter Kód Speciális karakter Szóköz 47

50 címke szerkesztése Kód Speciális karakter Kód Speciális karakter Kód Speciális karakter Vonalkód szerkesztése és törlése A vonalkód módosításához a szövegbevitel képernyőn vigyük a vonalkód jelsor alá, majd nyissuk meg a Vonalkód bevitel képernyőt (lásd a 46. oldalon). A meglévő vonalkód szélességének és az alatta szereplő karakterek számának (Alatt#) módosításához vigyük a kurzort a szövegbevitel képernyőn a vonalkód jelsor alá, majd nyissuk a Vonalkód beállítás képernyőt (lásd a 45. oldalon). A vonalkód törléséhez vigyük a kurzort a szövegbevitel képernyőn a vonalkód jelsor jobb oldalához, majd nyomjuk le a gombot. 48

51 magyar címke nyomtatása Címke nyomtatási nézőkép A Nézőkép funkcióval átnézhetjük, megtekinthetjük a címkét, mielőtt a szalagra nyomtatnánk. Nyomjuk le a gombot. A címke képe jelenik meg a képernyőn. A címke hossza a képernyő jobb-alsó sarkában látható. A nyílakkal görghetjük jobbra és balra a nézőképet. A és nyílakkal a nézőkép nagyítását állítjuk. címke nyomtatása Az gomb lenyomásával visszaugrunk a szövegbevitel képernyőre. (Ugyanezt érjük el a a, vagy gombok lenyomásával. A nézőkép bal vagy jobb szélére ugráshoz a gomb lenyomása mellett nyomjuk le a vagy nyílat. Közvetlenül a nézőkép képernyőről is nyomtathatjuk a címkét: nyomjuk le a gombot a nyomtatási beállítások megnyitásához, majd válasszunk egy beállítást. Lásd a Címke nyomtatása szakaszt alább. A nyomtatási nézőkép a címke digitális leképzése, a nyomtatott nézőkép ettől némileg eltérhet. Címke nyomtatása A szöveg begépelése és a címke formázása után nincs más hátra, mint kinyomtatni a címkét. Azon felül, hogy egyetlen példányban kinyomtathatjuk a címkét, a P-touch számos más nyomtatási funkcióval rendelkezik: több példányt is kinyomtathatunk, sorszámozhatjuk a címkéket, illetve tükörfordított címkéket is nyomtathatunk. Ne húzzuk a szalag-kivezető nyíláson kijövő szalagot. Ezzel a festékszalag és a papírszalag elcsúszhat egymáson. Ne zárjuk el a szalag-kivezető nyílást nyomtatás vagy szalag befűzése során. A szalag begyűrődhet, elakadhat. Példányszám nyomtatás esetén ellenőrizzük, hogy legyen megfelelő mennyiségű szalag. Ha a szalag kifogyóban van, adjunk meg kisebb példányszámot, vagy nyomtassunk egyszerre csak egy címkét. A szalagon megjelenő csíkozás a szalag végét jelzi. Amennyiben csíkok jelennek meg nyomtatás közben, nyomjuk le a gombot a készülék kikapcsolásához. 49
