1 Conrad Szaküzlet, 1067 Budapest, VI. Teréz krt. 23. Tel: Brother P-touch 80 nyomtató Megrend. szám: Kezelési utasítás A P-touch 80 elektronikus feliratozó berendezéssel kényelmesen készíthetünk bármilyen felhasználásra öntapadó címkéket. Számos különböző keret, betűméret és stílus áll rendelkezésre ahhoz, hogy változatos címkéket tudjunk készíteni. Különböző színű és szélességű címkeszalagok állnak rendelkezésre. Megfelelőségi nyilatkozat A BROTHER INDUSTRIES LTD 15-1, Naeshiro-cho, Mizuho-ko, Nagoya , Japán igazolja, hogy a PT-80 feliratozó rendszer kielégíti a következő előírásokat: Elektromágneses összeférhetőség: EN55022:1998/A1:2000/A2:2003 B osztály EN55024:1998/A1: 2001 EN : 2000 EN : 1995/A1: 2001 és megfelel a (91/263/EGK és 93/31/EGK szám alatt módosított) 89/336/EGK irányelvnek. A külön kapható hálózati adapter megfelel az EN szabványnak és a 73/23/EGK irányelvnek. Kiadta: BROTHER INDUSTRIES LTD Csak az Európai Unióban Ez a termék az EK 2002/96/EK újrahasznosítási szimbólummal van megjelölve, amelynek megfelelően használatának végeztével egy ingyenes kommunális gyűjtőhelyen kell leadni. Házi szemétbe dobni tilos. Általános tanácsok Kizárólag eredeti Brother M-festékszalagokat használjunk. Ne használjunk olyan szalagokat, amelyeken nincs jel. A készüléket ne tisztítsuk alkohollal, vagy más szerves oldószerrel. Tisztítást száraz, puha ruhával végezzük. Ne érjünk hozzá a nyomtatófejhez. A nyomtatófejet vattarudacskával tisztítsuk. Sérülések elkerülése végett ne érjünk a vágóegység pengéjéhez. Ne nyomjuk meg erősen a kijelző üvegét, mert tönkremehet. Ne helyezzünk tárgyakat a készülékre, és ne kerüljön bele idegen anyag. Ne tegyük ki magas nedvességtartalomnak és hőmérsékletnek, ne fogjuk meg nedves kézzel és ne kerüljön folyadék, ital bele. Ne tegyük ki a készüléket extrém hőmérsékletnek és páratartalomnak, valamint ne hagyjuk napon parkoló autóban. Ne használjuk erősen poros helyeken. Ne húzzuk ki a festékszalagot, mert attól megsérülhet a szalagkazetta és a készülék. Ne próbáljuk meg a címkét levágni nyomtatás vagy előtolás közben, mivel ezzel az megsérülhet. Ne kíséreljük meg a nyomtatást feliratozó-szalag, vagy behelyezett feliratozó-szalag kazetta nélkül, a nyomtatófej megsérülhet. Hosszabb használaton kívüli állapotnál húzzuk ki a hálózati adaptert, vegyük ki az elemeket. (Megjegyzés: Amennyiben az áramszolgáltatás 3 percen túl megszakad a munka- és szövegmemóriában lévő minden adat törlődik. A nyelv és funkció beállítások alapállásba állnak.) Ügyeljünk az elemek helyes polaritású behelyezésére. Ne használjunk vegyesen használt és új, vagy alkáli és más elemeket. Csak az ehhez a készülékhez kialakított hálózati adaptert (G1) használjuk. 1. ELŐKÉSZÍTÉS Energiaellátás és a címkeszalag kazetta Feliratozó-kazetta és elemcsere előtt kapcsoljuk ki a P- 1 touch-ot. A készülék tetején lévő recézett felületet megnyomva nyissuk fel az elemtartó rekesz fedelét. Amennyiben a rekeszben szalagot és elemeket találunk, felfelé vegyük ki azokat. 2 Helyezzünk be 4 új alkáli elemet (Micro LR03, AAA). Ügyeljünk a helyes polaritásra. A négy elemet mindig egyszerre cseréljük le új elemre. Helyezzük be a feliratozó szalagot úgy, hogy bekattanjon. Ellenőrizzük, hogy a szalagvég a vezetők között van-e. Csak eredeti Brother TZ feliratozó szalagot használjunk. 4 3 Szalagvezető Szalag vége Nyomógomb Penge Szalagkiadó nyílás Zárjuk vissza a szalagrekesz fedelét, úgy, hogy az alsó részen lévő két horgot a készülék résébe bedugjuk. Ezután nyomjuk le határozottan a hátlapot amíg az jól hallhatóan be nem kattan. A szalag behelyezése után toljuk egyszer előre a szalagot ( + ) majd nyomjuk meg a szalag levágó gombot, hogy a szalagot levágjuk.

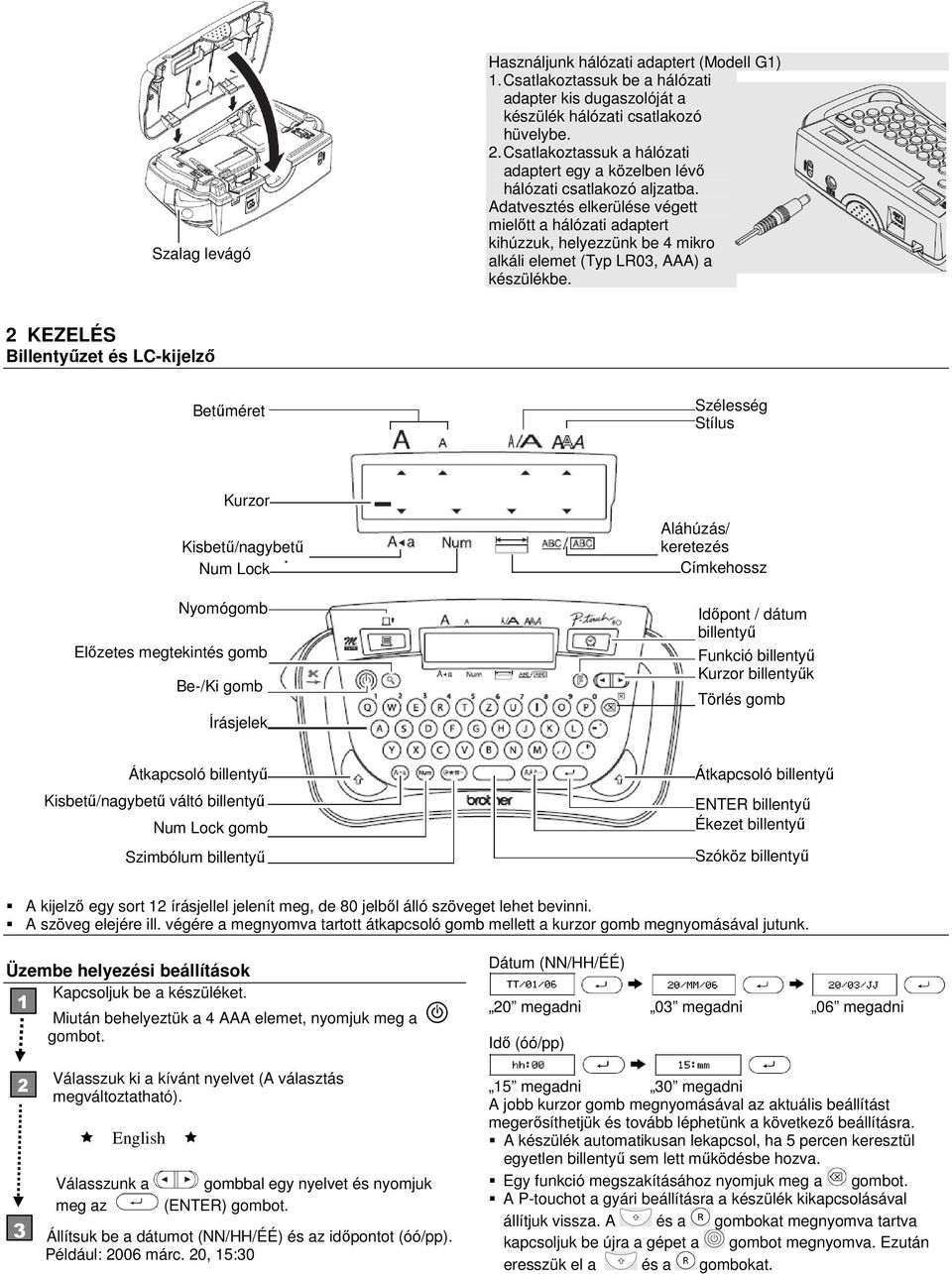

2 Szalag levágó Használjunk hálózati adaptert (Modell G1) 1. Csatlakoztassuk be a hálózati adapter kis dugaszolóját a készülék hálózati csatlakozó hüvelybe. 2. Csatlakoztassuk a hálózati adaptert egy a közelben lévő hálózati csatlakozó aljzatba. Adatvesztés elkerülése végett mielőtt a hálózati adaptert kihúzzuk, helyezzünk be 4 mikro alkáli elemet (Typ LR03, AAA) a készülékbe. 2 KEZELÉS Billentyűzet és LC-kijelző Betűméret Betűméret Szélesség Stílus Kurzor Kisbetű/nagybetű Num Lock Nyomógomb Előzetes megtekintés gomb Be-/Ki gomb Írásjelek Aláhúzás/ keretezés Címkehossz Időpont / dátum billentyű Funkció billentyű Kurzor billentyűk Törlés gomb Átkapcsoló billentyű Kisbetű/nagybetű váltó billentyű Num Lock gomb Szimbólum billentyű Átkapcsoló billentyű ENTER billentyű Ékezet billentyű Szóköz billentyű A kijelző egy sort 12 írásjellel jelenít meg, de 80 jelből álló szöveget lehet bevinni. A szöveg elejére ill. végére a megnyomva tartott átkapcsoló gomb mellett a kurzor gomb megnyomásával jutunk. Üzembe helyezési beállítások Kapcsoljuk be a készüléket. 1 Miután behelyeztük a 4 AAA elemet, nyomjuk meg a gombot. Dátum (NN/HH/ÉÉ) 20 megadni 03 megadni 06 megadni Idő (óó/pp) 2 3 Válasszuk ki a kívánt nyelvet (A választás megváltoztatható). English Válasszunk a meg az gombbal egy nyelvet és nyomjuk (ENTER) gombot. Állítsuk be a dátumot (NN/HH/ÉÉ) és az időpontot (óó/pp). Például: 2006 márc. 20, 15:30 15 megadni 30 megadni A jobb kurzor gomb megnyomásával az aktuális beállítást megerősíthetjük és tovább léphetünk a következő beállításra. A készülék automatikusan lekapcsol, ha 5 percen keresztül egyetlen billentyű sem lett működésbe hozva. Egy funkció megszakításához nyomjuk meg a gombot. A P-touchot a gyári beállításra a készülék kikapcsolásával állítjuk vissza. A és a gombokat megnyomva tartva kapcsoljuk be újra a gépet a gombot megnyomva. Ezután eresszük el a és a gombokat.

3 ÁLTALÁNOS Hibák és elhárításuk Hibaüzenet Jelzés Batterie (Elem) Ungültig (Érvénytelen) Kein Text (Nincs szöveg) MaxZeile (Sorok száma limitálva) Voll (Megtelt) Zu lang (A szöveg túl hosszú) Problémák megoldása Probléma A készülék bekapcsolása után nem jelenik meg semmi a kijelzőn. Nyelv beállítás helytelen A készülék nem nyomtat, vagy a nyomtatás elmosódott. A tároló adatai törölve lettek. A kinyomtatott címkén egy vonal fut végig. A készülék nem reagál az adatbevitelre (pl. a gombok megnyomásakor nem történik semmi, annak ellenére, hogy a készülék be van kapcsolva). A készülék kikapcsol ha megkíséreljük vele a nyomtatást. A szalag nem halad megfelelően előre vagy feltorlódik a készülékben. Az összes szövegés formázásbeállítást törölni akarjuk, mivel új címkét akarunk készíteni: A hiba oka / elhárítása Az elemek lemerültek. Helyezzünk be új sorozat elemet. Érvénytelen számértéket adtunk meg a címkehossznál. A nyomtatás vagy az előre megnézés gomb meg lett nyomva, szöveg megadás nélkül. Másoló funkciót kívántunk használni, anélkül, hogy szöveget megadtunk volna. Maximálisan két sor nyomtatható. Az ENTER-rel megkíséreltük egy harmadik sor bevitelét. Már megadtuk a maximális számú (80) jelet. A szöveghossz meghaladja a beállított címkehosszt, vagy az automatikus formázásnál megadott beállítási értékeket. Elhárítása Ellenőrizzük, hogy az elemek helyesen lettek-e behelyezve. Cseréljük ki az elemeket, amennyiben lemerültek. Kapcsoljuk ki a készüléket. Tartsuk megnyomva a és a gombot és egyidejűleg a készülék bekapcsolásához a gombot is. Eresszük el a és a gombot. Tanács: Ez a kijelző formátum beállításait és a nyelv és óra beállításokat a fenti művelet törli. Ellenőrizze, hogy a feliratozó szalag kazetta helyesen lett-e behelyezve. Amennyiben a feliratozó szalag kazetta üres, helyezzünk be egy újat. Ellenőrizzük, hogy a hátlap helyesen lett-e visszazárva. Az elemek valószínűleg már túl gyengék. Helyezzünk be egy új elemkészletet. Ha a feszültség 2 percnél hosszabb ideig megszakad, a kijelzőben minden szöveg- és formátum beállítás elvész. A nyelv és órabeállítások is elvesznek. Valószínűleg por került a nyomtató-fejbe. Vegyük ki a feliratozó szalag kazettát, és töröljük meg a nyomtató fejet egy vatta pálcikával. Kapcsoljuk ki a készüléket. Tartsuk megnyomva a és a gombot és egyidejűleg a készülék bekapcsolásához a gombot is. Eresszük el a és a gombot. Tanács: Ez a kijelző formátum beállításait és a nyelv és óra beállításokat a fenti művelet törli. Az elemek gyengék. Helyezzünk be új elemeket. Ellenőrizzük, hogy a szalagvég a vezetősínek alatt van. A nyomtatás alatt megnyomtuk a szalag levágó gombot. A nyomtatás alatt ne érjünk a szalag levágóhoz. Miközben a gombot megnyomva tartjuk, nyomjuk meg a gombot, vagy nyomjuk meg az -et, majd utána a 9 -et. MŰSZAKI ADATOK Méret Súly Tápellátás Szalagkazetta CÍMKE KÉSZÍTÉS 172 x 100 x 58 mm Specifikáció 245 g (elemek és szalagkazetta nélkül) Négy AAA méretű mikro elem (LR03) vagy kiegészítő AC adapter (G1-es modell). Brother M szalagok, a következő szélességben: 9 mm, 12 mm. SZÖVEG KÉSZÍTÉSE Nagybetű/kisbetű átkapcsolás Nagybetű ( BE) A a Számok megadása Num Lock BE Szám Szimbólumok beírása Csoport Szimbólum Csoport Szimbólum A következő csoport megjelenítéséhez nyomjuk meg a gombot. A műveletet a gombbal szakítjuk meg.

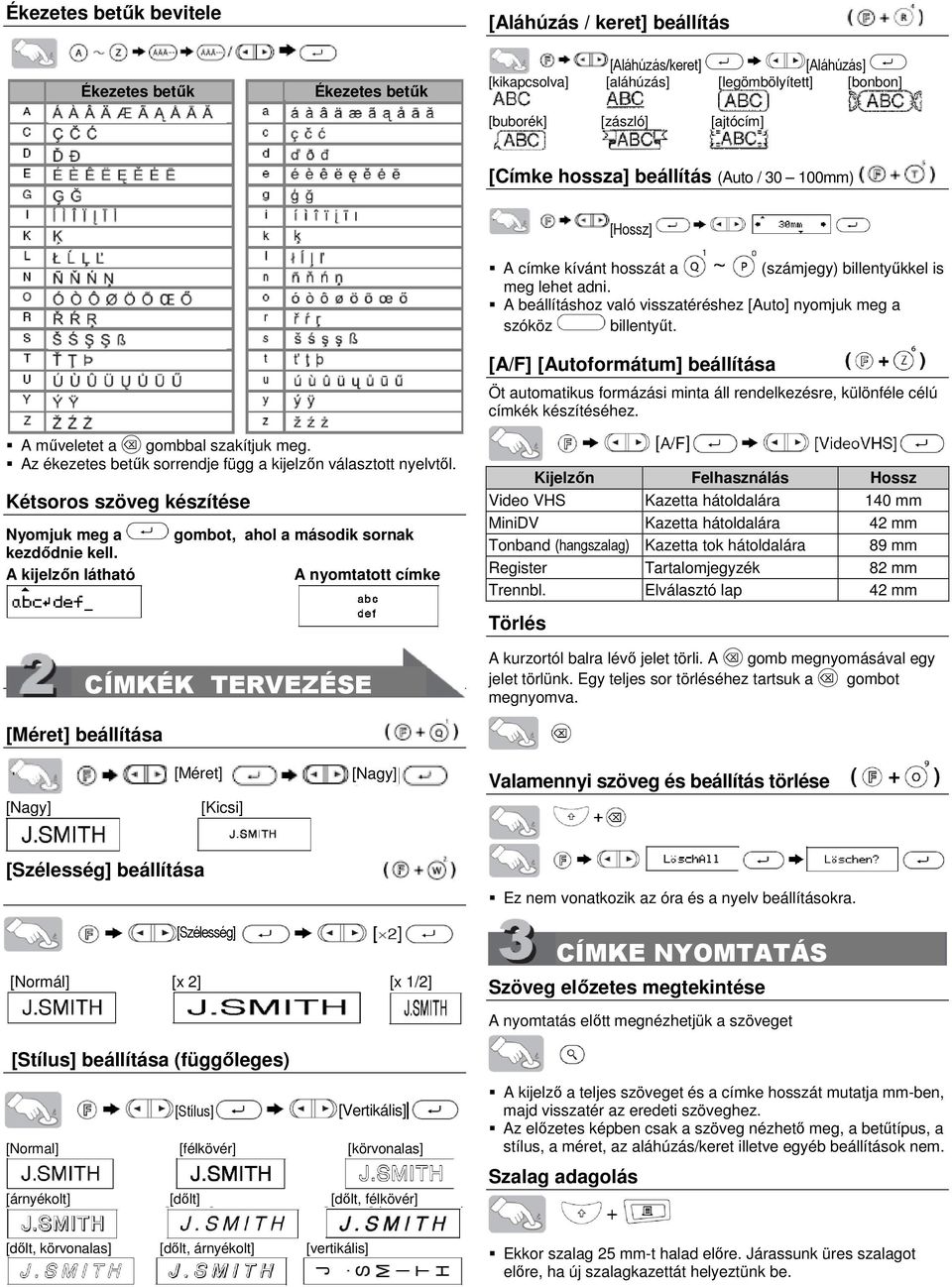

4 Ékezetes betűk bevitele Ékezetes betűk Ékezetes betűk [Aláhúzás / keret] beállítás [Aláhúzás/keret] [Aláhúzás] [kikapcsolva] [aláhúzás] [legömbölyített] [bonbon] [buborék] [zászló] [ajtócím] [Címke hossza] beállítás (Auto / mm) [Hossz] A címke kívánt hosszát a (számjegy) billentyűkkel is meg lehet adni. A beállításhoz való visszatéréshez [Auto] nyomjuk meg a szóköz billentyűt. [A/F] [Autoformátum] beállítása Öt automatikus formázási minta áll rendelkezésre, különféle célú címkék készítéséhez. A műveletet a gombbal szakítjuk meg. Az ékezetes betűk sorrendje függ a kijelzőn választott nyelvtől. Kétsoros szöveg készítése Nyomjuk meg a kezdődnie kell. A kijelzőn látható [Méret] beállítása gombot, ahol a második sornak A nyomtatott címke CÍMKÉK TERVEZÉSE Kijelzőn Felhasználás Hossz Video VHS Kazetta hátoldalára 140 mm MiniDV Kazetta hátoldalára 42 mm Tonband (hangszalag) Kazetta tok hátoldalára 89 mm Register Tartalomjegyzék 82 mm Trennbl. Elválasztó lap 42 mm Törlés A kurzortól balra lévő jelet törli. A gomb megnyomásával egy jelet törlünk. Egy teljes sor törléséhez tartsuk a gombot megnyomva. [Méret] beállítása [Nagy] [Méret] [Kicsi] [Nagy] Valamennyi szöveg és beállítás törlése [Szélesség] beállítása [Szélesség] [Normál] [x 2] [x 1/2] Ez nem vonatkozik az óra és a nyelv beállításokra. CÍMKE NYOMTATÁS Szöveg előzetes megtekintése A nyomtatás előtt megnézhetjük a szöveget [Stílus] beállítása (függőleges) [Stílus] [Vertikális] [Normal] [félkövér] [körvonalas] [árnyékolt] [dőlt] [dőlt, félkövér] A kijelző a teljes szöveget és a címke hosszát mutatja mm-ben, majd visszatér az eredeti szöveghez. Az előzetes képben csak a szöveg nézhető meg, a betűtípus, a stílus, a méret, az aláhúzás/keret illetve egyéb beállítások nem. Szalag adagolás [dőlt, körvonalas] [dőlt, árnyékolt] [vertikális] Ekkor szalag 25 mm-t halad előre. Járassunk üres szalagot előre, ha új szalagkazettát helyeztünk be.

5 Nyomtatás Idő- és dátumforma választás A címkét a készülék jobb felső sarkában lévő szalaglevágó megnyomásával vágjuk le. Ne kíséreljük meg a címkét mindaddig levágni, amíg a kijelzőn az Ausdruck (nyomtatás), vagy a Bandvorlauf (szalag előrejáratás) felirat olvasható, mivel ezáltal a szalag megsérül. Másolás [Láncnyomtatás] A címkét automatikusan 9-szer nyomtathatjuk ki. [másolatok] A másolatok számát a megadhatjuk. számjegy billentyűkkel is CÍMKE ELHELYEZÉSE Formátum Leírás Példa (20.márc. 2006, 15:30) N/H/É nap/hónap/év 20/03/06 N/H/É/óp nap/hónap/év/idő 20/03/06 15:30 N.H.É nap.hónap.év N.H.É óp nap.hónap.év idő :30 É-H-N év-hónap-nap É-H-N óp év-hónap-nap idő :30 H/N/É hónap/nap/év 03/20/06 H/N/É óp hónap/nap/év idő 03/20/06 15:30 Az órabeállítás módosítása Példa: 20.márc. 2006, 15:30 óra Nap (NN), hónap (HH), Év (ÉÉ) beállítás. Húzzuk le a nyomtatott címkét a hordozó fóliáról, majd ragasszuk fel a kívánt helyre. A hordozófólia lehúzása A készülék el van látva egy szalag-leválsztóval, amivel könnyen leválaszthatjuk a hordozó fóliát. 1. Toljuk be a címkét amilyen mélyen csak lehet a szalagleválsztóba. 2. Hajtsuk a címkét jobbra és húzzuk ki gyorsan a szalagleválasztóból. A hordozó fólia eleje leválik a címkéről és így könnyen lehúzható. CÍMKE ELHELYEZÉSE HASZNOS FUNKCIÓK NN/01/06 20/HH/06 20/03/ÉÉ 20 bevitele 03 bevitele 06 bevitele óra (óó) és perc (pp) beállítás. óó:00 15:pp 15 bevitele 30 bevitele A beállítást a jobboldali kurzor gombot megnyomva erősítjük meg és folytathatjuk a következővel. Funkció billentyűk Az alapvető funkciókeresésen felül a PT-80 billentyűkombinációkkal is előhívhatóvá teszi a gyakran használt funkciókat, csak meg kell nyomjuk az majd az alábbi táblázatban szereplő billentyűt. Így kiválaszthatjuk a kívánt beállítást és megnyomásával megerősíthetjük. Gomb Funkció Gomb Funkció Méret Szélesség Stílus Aláhúzás/keretezés Címke hossz A/F Autoformátum Másolás Idő és dátum Mindent töröl Idő és dátum funkciók Az időt és a dátumot egy gombnyomással beilleszthetjük a szövegünkbe. Az időpont és a dátum 8 különböző alakban nyomtatható ki. Az óra beállítással módosíthatjuk az idő és a dátum beállítást. Idő és dátum beszúrása a szövegbe: Állítsuk a kurzort arra a helyre ahová az időpontot és a dátumot be szeretnénk szúrni.
