Használati útmutató. Elektronikai adventi kalendárium kísérlettel. Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Használati útmutató. Elektronikai adventi kalendárium 2009 24 kísérlettel. Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30."

Átírás

1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Használati útmutató Elektronikai adventi kalendárium kísérlettel Rend.sz: Ez nem egy szokványos csokoládés adventi kalendárium! Ezzel az elektronikai adventi kalendáriummal a kísérletek által lerövidülhet a karácsonyra várakozási idő. Az ablakocskák mögött minden nap egy új építőelemet talál. A mellékelt ismertető ezekhez minden nap egy új kísérletet mutat be mindezt forrasztás nélkül, és tökéletesen alkalmas hobbi-, iskolai-, képzési- és szakmai célokra is. December 24-én az összegyűjtött építőelemekből egy nagyobb projektet építhet meg, amivel a karácsonyfát díszítheti. Többet most nem árulunk el, reméljük felkeltettük kíváncsiságát. Nem szükséges semmiféle előismeret, elég, ha a leírást pontról pontra betartja. A végén a kezdők is megismerkednek az elektronikai alapjaival és a kapcsolásokkal. Ideális lehetőség arra, hogy a fiatalabbak kíváncsiak legyenek erre az érdekfeszítő témára. Az egyetlen dolog, amire szüksége lesz, az egy 9 V-os elem. Előszó Nem kell mindig csokoládé! Ez a kalendárium világító diódákat (LED-eket) és más elektronikai építőelemeket tartalmaz, amelyek összefüggenek a LED-ek használatával. Önnek csak egy 9 V-os elemet kell beszereznie hozzá. A 24 ablakocska mögött 24 kísérlet bújik meg. Nem csak egyszerű LED-ekről van szó, hanem egészen különleges típusokról is, az automatikusan váltakozó többszínű LED-ekkel bezárólag. December 24-én egy látványos elektronikus karácsonyfa- ékszer építhető össze az elemekből. A kalendárium ablakocskái a legegyszerűbben nyithatók ki, a kis nyíláson keresztül kihajthatók. A tényleges építőelem egy környezetbarát, vékony kartonban található, így biztonságosan a helyén marad. A karton közepének benyomása után lehet kinyitni a tetejét. Az azonnali indításhoz az első ablakocska mögött rögtön két építőelem található. Később elegendő mindig csak egy építőelem egy következő kísérlethez. Tartson decemberben minden nap egy kísérlet-szünetet és építse meg az összes kísérletet az útmutató szerint. Őrizze meg az éppen nem használandó építőelemeket, a következő kísérletekhez ismét szükségesek lesznek. Tulajdonképpen az építőelemek segítségével jóval több, mint 24 kísérlet valósítható meg. Valószínűleg Önnek is eszébe fognak jutni teljesen más kapcsolási lehetőségek. Boldog és kreatív Karácsonyt kívánunk! Az összes kísérlet áttekintése: 1. nap A LED 2 2. nap LED dugaszolós alaplapon 2 3. nap Kapcsolható LED-lámpa 3 4. nap Két színű LED-fény 3 5. nap Párhuzamos kapcsolás 3 6. nap Piros villogó fény 3 7. nap 3 LED egy kapcsolásban 4 8. nap 3 villogó fény 4 9. nap Fényességi fokozatok nap 4 részes villogó nap Bankjegyvizsgáló nap ellentétes ütemű villogó nap Tranzisztoros villogó nap 5 LED-es villogó nap Fényvezérelt LED nap Érintéskapcsoló nap Állandó fényerő nap Plusz vagy mínusz? nap Színváltó villogó nap Színes villogó fény nap Automatikus színváltás nap Fénymoduláció nap Színjáték nap Ünnepi LED-fény 9 1

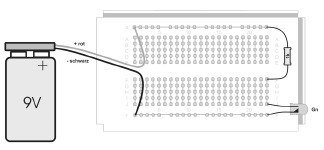

2 1. nap A LED Kb. 40 évvel ezelőtt találták fel a világítódiódát. Kezdetekben még nem volt ilyen sokféle különböző színben, és a fényessége sem volt még a legjobb. Időközben azonban a fényforrások ezen típusa nem hiányozhat már mindennapjainkból sem. A LED-ek valójában legtöbbször valahova be vannak építve, és nem lehet látni pontosan, hogyan csatlakoznak. Ezt a kérdést egy kísérletben deríthetjük fel. 1. A LED nem rakható közvetlenül a feszültségforrásra, hanem szükség van egy ellenállásra is. E nélkül az előellenállás nélkül a LED túl sok áram hatására széttörne! 2. A LED-et helyes irányban kell beépíteni. Két különböző csatlakozója van. A rövid huzal a mínusz pólus (katód), a hosszabb huzal a plusz pólus (anód). Ha a LED be van épíve, nagyon nehezen lehet látni, melyik a rövidebb huzal. Van viszont még egy jelölés. A szélesebb alsó perem a katód-oldalon el van lapítva. Az első ablakocska mögött egy zöld (grün) LED-et és egy ellenállást talál. Szüksége van még egy 9 V-os elemre. Az első kísérletet meglehetősen óvatosan kell végezni. Kerülje el, hogy a LED mindkét csatlakozása egyszerre érintkezzen az elemcsatlakozókkal! Mindig közé kell csatlakoztatni az ellenállást. Tartsa a két építőelemet úgy, ahogy az ábra mutatja: 2. nap LED dugaszolós alaplapon A második ablakocska egy elemcsatlakozót és egy laboralaplapot rejt. Ezzel egyszerűbbé válik relatív bonyolultabb kapcsolások összeépítése is. A dugaszolós felület összesen 270 csatlakozóval 2,54 mm-es raszterrel az építőelemek biztos csatlakozását teszi lehetővé. A dugaszolós felület a középső területén 230 csatlakozóval rendelkezik, amelyek 5 érintkezős függőleges sorokon keresztül vezetőleg össze vannak kapcsolva. Ezen kívül a peremen található 40 érintkező a tápellátáshoz, melyek 2 db érintkezős vízszintes érintkezősorban helyezkednek el. A dugaszolós felület ezáltal két egymástól független tápellátó-sínnel rendelkezik. Az építőelemek behelyezése relatív sok erőt igényel. Ezért az érintkezőhuzalok könnyen eltörhetők. Fontos, hogy a huzalokat pontosan felülről vezesse be a csatlakozóba. Ebben segíthet egy csipesz vagy egy kis fogó. A huzalt lehetőleg gyorsan rakja a táblára és függőlegesen nyomja le. Így helyezhetők be az érzékeny csatlakozóhuzalok is, mint pl. az elemcsatlakozó klip ónozott végei, anélkül hogy eltörnének. Elektronikai kapcsolásokat áttekinthetően kapcsolási rajzzal lehet bemutatni. Az összes építőelemhez egy speciális szimbólum tartozik. A LED egy háromszögből (anód) és egy egyenes vonalból (katód) tevődik össze. Az áramirány felé mutat. Kívül két rövid nyíl jelzi a kibocsátott fényt. Az ellenállást egy téglalap jelzi. Mindegyik ellenállásnak egy adott ellenállásértéke van. Itt ez 1000 Ohm = 1 kiloohm (1 kω, a kapcsolási rajzon röviden 1k). A valós építőelem színkörökkel van jelölve (barna, fekete, piros az 1000-t, és arany a +/-5% pontosságot jelzik). A kapcsolási rajz egy soros kapcsolást ábrázol. Az áram átfolyik az elemen, az ellenálláson és a LED-en. Az ellenállásnak az a feladata, hogy az áramerősséget egy meghatározott értékre csökkentse. Minél nagyobb az ellenállás, annál kisebb az áramerősség. 1 kω-nál a LED a maximálisan engedett áramerősség alatt lesz meghajtva, de már elég fényesen világít. Építse meg az első napi kísérletet mégegyszer a dugaszolós lap segítségével. Ismételten az ellenállás és a LED soros kapcsolásáról van szó. A kapcsolási rajz ugyanazt a kapcsolást ábrázolja, mint az első kísérletnél, de egy kicsit más sorrendben vannak az építőelemek, a valós kísérlet lehetőség szerint hasonló. Próbálja ki egyszer a LED-et egy teljesen sötét szobában olvasólámpaként használni. Biztosan szokatlan lesz és meglepő. Ez a lámpa viszont csak ezredrészt annyi elektromos teljesítményt fogyaszt, mint egy 60 W-os hagyományos izzó. 2

3 fontos a helyes beépítési irány. Ha csak az egyik LED rossz polaritással kerül bekötésre, akkor sem világít egyik sem. Próbálja egyszer ezt is ki, mert ez összetettebb kapcsolásoknál segítségére lehet a hibakeresésnél. 3. nap Kapcsolható LED-lámpa Építsen egy kapcsoló-érintkezős LED-lámpát. Összetettebb kapcsolások vezetékes összeköttetést igényelnek. A hozzávaló kapcsolóvezetéket a 3. ablakocska mögött találja. Vágjon egy fogóval, vagy végszükség esetén egy öreg ollóval egy kb. 3 cm hosszú darabot és távolítsa el a végeiről kb. 5 mm-es szakaszon a szigetelést. A csupaszolás (szigetelés eltávolítása) gyakorlatilag úgy valósítható meg, hogy egy éles késsel a szigetelő műanyagot körbevágjuk. Figyelem, a huzalt semmiféleképpen ne vágjuk meg, mert akkor az nagyon könnyen eltörik. A huzallal egy egyszerű kapcsolás is megépíthető. Ez két csupasz vezetékdarabból áll, amit csak ujjal lehet érinteni. Vágjon ehhez két db 2 cm-es huzaldarabot és távolítsa el teljesen róluk a szigetelést. Egy további rövid huzal kihúzásmentesítésként fog szolgálni, hogy a vékony huzalokat megvédje. Az elemcsatlakozó maradjon mindig bekötve, így a huzalja nem kopódik rendszeresen. 5. nap Párhuzamos kapcsolás Az ötödik ablakocska mögött egy további ellenállás vár a bevetésre. Ez csak 470Ω-os (sárga, lila, barna), tehát kb. dupla annyi áramot enged át, mint a már meglévő 1 kω-os ellenállás. A két ellenállással és a két LED-del egy másik kapcsolási verzió lehetséges: a párhuzamos kapcsolás. Mindkét LED-nek megvan így a saját előtét ellenállása. Ezáltal lehetséges a LED-áramokat egyedileg beállítani. Ebben az esetben a nagyobb áram a piros LED-en folyik át. Próbálja ki a kapcsolást megcserélt LED-ekkel is. Még egy tipp a dugaszolós lappal történő könnyebb munkához: a huzalok végét ferdén vágja le, így hegyes lesz a csúcsa, ezáltal könnyebb bedugni az érintkezőbe. Ez érvényes a világítódiódákra, ellenállásokra és más építőelemekre is, és megakadályozhatja, hogy a csatlakozóhuzalok bedugáskor eltörjenek. 4. nap Két színű LED-fény A 4-es számú ablakocska mögött egy piros (rot) LED rejlik. Bővítse ki a soros kapcsolását ezzel a piros LED-del. Ismét 6. nap Piros villogó fény A 6. ablakocska mögötti építőelem tulajdonképpen nem egyetlen építőelem, hanem egy nagyon komplex kapcsolás. Egy piros villogó-led (Blink-LED). Ha egy nagyító segítségével vizsgálja meg a LED-et, a LED házban két chip-et fedezhet fel. A katódcsatlakozásnál (rövid) van a relatív kicsi LED-kristály 3

4 és egy jelentősen nagyobb szilícium-chip. A chip kapcsolása gondoskodik arról, hogy a LED-áram folyamatosan be- és kikapcsoljon. ezért egy 220 Ω-os (piros, piros, barna) ellenállás található. Tesztelje a kapcsolást a nagyobb ellenállásokkal is. A LED-ek azokkal is villognak, de jelentősen kevesebb fényerővel. Kívülről a villogó LED úgy csatlakozik mint egy nornál LED. Az előtét ellenállás feltétlenül szükséges, és a polaritásnak jónak kell lennie. A rövidebb csatlakozó a katód (mínuszcsatlakozó). 7. nap 3 LED egy kapcsolásban A 7. ablakocska mögött egy újabb 1 kω-os ellenállás van (barna, fekete, piros) előtétnek. Ezzel már mind a három meglévő LED-et párhuzamos kapcsolásba tudja kötni, saját előtét ellenállással. Cserélgesse meg az ellenállásokat, ezzel el tudja dönteni, melyik az a LED, amelyiknek a legnagyobb áram szükséges. 9. nap Fényességi fokozatok A kilencedik ablakocska mögött egy újabb ellenállás következik. 2,2 kω-os (piros, piros, piros), így kevés áramot ereszt át. Építen egy LED-es fényt két fényességi fokozattal. Alaphelyzetben két ellenállást helyezünk el sorba kötve összesen 3,2k Ω-os ellenállási értékkel. De ha a kapcsolást lezárjuk, a 2,2 kω-os ellenállást áthidaljuk. A LED-áram ezáltal kb. háromszor akkora lesz és mindkét LED jelentősen világosabb. Tesztelje a a kapcsolást a 470 Ω-os vagy 220 Ω-os ellenállással az 1 kω-os ellenállás helyett. A fényesség különbség ezzel még nagyobb lesz. 8. nap 3 villogó fény Egy érdekes kapcsolási verziót eredményez a villogó LED és a másik két normál LED soros kapcsolása. A villogó LED itt a másik két LED-et is kapcsolja. Így mind a három LED azonos ütemben villog. A három LED soros kapcsolásához egy kis értékű ellenállás szükséges, mert egyébként a világosság nagyon csekélynek tűnik. A nyolcadik ablakocska mögött 4

5 10. nap 4 részes villogó Nyissa ki a tizedik ablakot. Egy második villogó LED kerül elő. Most már összesen 4 LED-et tud egy kapcsolásban használni. A két villogó LED egy-egy normál LED-et kapcsol be és ki. Tehát mind a 4 LED villog. Érdekes dolog viszont, hogy a LEDek körülbelül ugyanolyan gyorsan, de nem pontosan azonos ütemben villognak. A villogó-led-ekben található szilíciumchipek bizonyos gyártási toleranciával rendelkeznek és ezáltal csekély mértékben különbözhet a villogási frekvenciájuk. csak fokozatosan lesz gyengébb. Hasonló utóvilágítást találunk némely televízió képernyőjén és az oszcilloszkópokon. Érdekes még a folyadékok és élelmiszerek vizsgálata is. Ezek gyakran tartalmaznak természetes vagy mű fluoreszkáló anyagokat. A sörben pl. sárgás fénycsóvát látunk, más folyadékok világoszöldnek tűnnek. Sós uborka tartalmazhat olyan anyagot, amitől sárgászöldnek látszik. 11. nap Bankjegyvizsgáló A 11. ablak mögött egy egészen különleges LED vár bevetésre: az UV-LED. Ultraviola fényt bocsát ki 377 nm-es hullámhosszal, ami a kék fény 400 nm-e alatt van. Mechanikai felépítésében nem különbözik az UV-LED a piros vagy zöld LED-től, itt is LED-kristály van a katódcsatlakozáson és a ház-tengely felé sugároz. A fény kékes-lilának tűnik, és nem különösen világos. Ez abból adódik, hogy a hullámhossza már a látható területen kívülre esik. Csak az UV-LED átlátszó műanyaga mutat egy gyenge kék fluoreszkálást. 12. nap ellentétes ütemű villogó Még egy ellenállást talál a tizenkettedik rekeszben. Ezúttal egy 330 ohmosat (narancs, narancs, barna). Építsen meg egy ellentétes ütemű villogót a piros villogó LED-del és az UV- LED-del. Mindig, amikor a piros LED világít, a LED-feszültség csekély és nem elég az UV-LED működtetéséhez. A villogó LED ki szakaszában ezzel ellentétben mindkét előtét ellenálláson átfolyik az áram, valamint az UV-LED-en is. Az UV-LED villogása egy fluoreszkáló felületen látható. Ezzel érdekes fényeffekteket lehet előállítani. Világítson meg különböző tárgyakat az UV-LED-del. Sok tárgyon világosabbnak, néha pedig színesnek látszik a fény. Fehér papírra világítva világoskék. Némely színes műanyagon sárga, piros vagy zöld. Ezt a folyamatot fluoreszkálásnak nevezzük. Kis hullámhosszú fény a színanyag-molekulákat más hullámhossz leadására ösztönöznek. Sok minden egészen másnak tűnik UVfényben. Vizsgáljon meg egy bankjegyet is. A papírban fluoreszkáló szálak vannak, melyek UV-fényben világítanak. Sárgászöld világító színek, pl. egy óra mutatóján UV-fényben zöldnek tűnnek, ami a rávilágítás után még megmarad és 13. nap Tranzisztoros villogó Nyissa ki a 13. ablakocskát és vegyek ki a háromcsatlakozójú építőelemet, a tranzisztort. Egy tranzisztor áram erősítésére szolgál és elektronikus kapcsolóként is alkalmazható. Kevés áram a bázis csatlakozón keresztül (B) elég a kollektoron (C) keresztül történő nagyobb áram kapcsolásához. Mindkét áram átfolyik a közös emittercsatlakozón (E). A tranzisztor beépítésénél figyelembe kell venni a csatlakozók sorrendjét. Ha a BC547 tranzisztor feliratát nézzük, a csatlakozók balról jobbra: C, B és E. 5

6 tranzisztor a bázisáramot 300-szorosára erősíti. Ha két tranzisztort kapcsolunk össze, akkor a teljes erősítés mintegy 300*300= Így egy csekély vezérlőáram elegendő, hogy egy LED-et bekapcsoljon. A két tranzisztoros kapcsolást Darlington kapcsolás -nak nevezzük. Ebben a kísérletben a zöld LED rosszul van bekötve, azaz a katódjával a pluszpólusra. Ezáltal nem világít. De ezzel a módszerrel a LED-ből fotódióda lesz. Amint a fény a zöld LED-re vetődik, nagyon kis áramot áramoltat. Ez a két tranzisztoron olyan nagyon felerősödik, hogy a piros LED jól láthatóan világítani kezd. A tranzisztort itt kapcsolóként alkalmazva egy négyrészes villogó kapcsolást építhetünk meg. A villogó LED kapcsolja egyidejűleg a zöld LED-et és a tranzisztor bázisáramát be és ki. Amikor a bázisáram folyik, bekapcsolja a tranzisztor a kollektoráramot. A piros és az UV-LED ezáltal azonos ütemben villognak. 14. nap 5 LED-es villogó A 14. ablakocska mögött egy újabb LED-et talál, ezúttal sárgát. Egészítse ki ezzel a LED-del az előző napi kísérlet tranzisztoros kapcsolását. Így most már 5 LED villog azonos ütemben. Tesztelje a kapcsolást különböző fényviszonyok mellett. Minél több fény vetődik a fényérzékelőre, annál világosabban világít a piros LED. Ha a zöld LED-et kézzel árnyékolja, a piros LED is sötét lesz. 16. nap Érintéskapcsoló Építse át a fényérzékelős kapcsolást érintés-érzékelőssé. Két huzalt kell ujjal megérinteni. A bőrön keresztül ekkor csekély mértékű áram folyik, amely mindkét tranzisztoron átfolyva felerősödik és a LED-et megvilágítja. Sosem szabad túl sok különböző ellenállással dolgozni. A 16. rekeszben van a kalendárium legnagyobb ellenállása, 100 kω-os (barna, fekete, sárga). Egy LED-es áramkörben olyannyira leredukálja az áramot, hogy egy LED alig világít. De egy tranzisztoros kapcsoláshoz vezérlőáramnak ez több mint elég. 15. nap Fényvezérelt LED Egy tranzisztor jó, két tranzisztor még jobb. A második tranzisztort a 15-ös számú rekeszben találja. Egyetlen 6

7 átfolyik. De az áramiránytól függően egyszer a zöld, máskor a piros LED-kristály világít. Ha ugyanúgy építjük be a dual- LED-et, mint a standard LED-et, akkor pirosan világít. Ha megcseréljük a pólusokat, akkor zölden világít. Ezt a tulajdonságát elemek polaritásának tesztelésénél lehet hasznosítani. Építse meg a tesztkapcsolást két vizsgálóvezeték segítségével. A LED színe tehát megmutatja, hogyan lettek a vezetékek az elemhez csatlakoztatva. Egy ilyen tesztkészülék akkor lehet hasznos, ha dugasztápegységet kell megvizsgálni ismeretlen polaritással. 17. nap Állandó fényerő Normál esetben egy LED fényereje nem csak az előtét ellenállástól, hanem az elem állapotától is függ. Ennek azonban nem kell így lennie. Egy erre alkalmas elektronikus kapcsolással, egy ún. állandó áramforrással elérhetjük, hogy a LED-en átfolyó áram széles feszültségi tartományban állandó legyen. A LED tehát csökkenő elemfeszültség mellett is azonos fényerővel világít, amíg az elem teljesen lemerül. A következő kapcsoláshoz az áramstabilizálás érdekében egy közepes, 10 kω-os ellenállás (barna, fekete, narancs) szükséges, amit a 17. számú rekeszben talál. Ez vezeti a vezérlőáramot a megfelelő tranzisztorhoz úgy, hogy az emitterellenállás mindig kb. 0,7 V-os azonos feszültséget engedi át. Ezáltal az áram stabilizálódik. Ez a kapcsolás az állandó áramforrás. 19. nap Színváltó villogó A dual-led megfelelő kapcsolásban képes automatikus színváltásra. A következő színváltó villogó kapcsoláshoz szüksége lesz egy további 470 Ω-os ellenállásra (sárga, lila, barna) a 19. rekeszből. A dual-led egy hídkapcsolásban van. A villogó LED váltakozva kapcsolja be és ki a tranzisztort. Ezzel folyamatosan a LED-áram irányát váltakoztatja. Tulajdonképpen tehát a dual-led-en keresztül váltóáram folyik. Mindenesetre a két irány áramerőssége nem ugyanakkora. Ez a kapcsolás nem csak különböző bemeneti feszültségeket, de különböző terheléseket is szabályoz. Teljesen mindegy, hogy egy vagy két LED van a kollektorkörben, az áram azonos marad. Tehát ha a kapcsolóérintkezőt zárja, elalszik a két piros LED, de a sárga LED nem lesz világosabb. 18. nap Plusz vagy mínusz? A 18-as számú ablakocska mögött egy újabb különleges LED található, a dual-led. Átlátszó LED-házában egy piros és egy zöld LED-kristály van. Mindkét dióda antiparalel van összekötve (párhuzamosan, de ellentétes irányban). Egy normál LED-től eltérően így az áram mindkét irányban 7

8 20. nap Színes villogó fény A 20. ablakocska egy újabb 1 kω-os ellenállást (barna, fekete, piros) rejt. A következő kapcsolás ismét egy hídkapcsolás, ezúttal két villogó LED által vezérelve. A dual- LED-en keresztül tehát ismét váltóáram folyik. Ezúttal három állapota van a dual-led-nek: zöld, piros és KI, aszerint, hogy.éppen a bal vagy a jobb villogó LED van bekapcsolva, vagy ha mindkettő be- vagy kikapcsolva van. Véletlenszerű eltérések a villogófrekvenciák között a dual-led mindkét színét felváltva felvillantják. 22. nap Fénymoduláció Vegye ki a 22. rekeszből a második 330 Ω-os ellenállást (narancs, narancs, barna). Építsen meg segítségével egy kapcsolást, amiben az RGB-LED egy zöld LED fényerejét modulálja. Ez működik, mivel az RGB-LED feszültsége folyamatosan változik. Alacsony, ha épp a piros LED világít, ekkor a zöld LED ki van kapcsolva. A feszültség magasabb, ha csak a kék LED világít. Ha a kék LED egyedül működik a PWM-modulációban, rövid időszakaszokban egyáltalán nem folyik áram. Ekkor a legmagasabb a feszültség és ezáltal a zöld LED nagyon világos. Ezáltal a zöld LED rendszertelenül fog villódzni, részben enyhe átmenetekkel két világossági fokozat között. 21. nap Automatikus színváltás Egy teljesen különleges LED található a 21. rekeszben: az automatikus színváltó RGB-LED. Három LED kristállyal rendelkezik piros, zöld és kék színekben, valamint egy komplex vezérlőkapcsolással, ami arról gondoskodik, hogy mindhárom LED egy bonyolult minta szerint egyesével és együtt világítson. Kevert színeket és átmeneteket is előállít. A belső LED-kontroller ehhez úgynevezett PWM-jeleket (Pulzusszélesség moduláció) állít elő, amikkel az összes LED fényereje fokozatmentesen változik. Ha a LED-et egy nagyítóval megvizsgálja, három LED-kristályt talál a katódcsatlakozáson és a szilícium-chip-et az anódcsatlakozáson. Az RGB-LED, mint egy normál LED, előellenállással használható. 23. nap Színjáték Még egy szín vár a 23. ablak mögött. A narancs LED ugyanúgy viselkedik elektronikailag mint egy sárga vagy zöld LED, de a színtónusa a sárga és a piros között van. Most ezt a LED-et egy tranzisztor vezérli, amit viszont az RGB-LED vezérel. Ebben a kapcsolásban a zöld LED pont ellentétes ütemben villog mint a piros és narancs LED. Mindig, amikor az RGB-LED éppen nem kapcsol áramot, a zöld LED nagyon világos. 8

9 a többi LED fényerejét. Érdekes színminták és színkeverékek keletkeznek. 24. nap Ünnepi LED-fény Elérkezett december 24. így az összes LED egyszerre kerül bevetésre. Ehhez a kapcsoláshoz egy újabb 470 Ω-os ellenállás szükséges (sárga, lila, barna), amit az utolsó ablakocska mögött talál meg. Ahogy látja, egyetlen tranzisztor sem szükséges. Ennek ellenére egyetlen LED sem világít csak állandó fényerővel. Ez a kapcsolás az előző kísérletek különböző kisebb kapcsolásainak a kombinációja. Két villogó LED és egy színváltó RGB-LED vezérli egyidejűleg Ha tetszenek családjának a fényeffektek, a LED kapcsolást esetleg a karácsonyfa díszeként is alkalmazhatja. Amennyiben módosításokat szeretne rajta alkalmazni, nyugodtan tesztelheti a kapcsolást a többi ellenállással, és megnézheti, ekkor hogyan viselkednek a fényviszonyok. A meglévő építőelemekkel azonban teljesen más kapcsolásokat is felépíthet. Talán máshonnan is beszerez LED-eket, melyek segítségével pl. szobai díszeket tud összeállítani. FÜGGELLÉK Építőelemek a kalendáriumban: 1: zöld LED és 1 kω-os ellenállás 2: Kísérleti panel és elemcsatlakozó 3: vezeték 4: piros LED 5: 470 Ω-os ellenállás 6: villogó LED 7: 1 kω-os ellenállás 8: 220 Ω-os ellenállás 9: 2,2 kω-os ellenállás 10: villogó LED 11: UV-LED 12: 330 Ω-os ellenállás 13: NPN tranzisztor, BC547B 14: sárga LED 15: NPN tranzisztor, BC 547B 16: 100 kω-os ellenállás 17: 10 kω-os ellenállás 18: dual-led 19: 470 Ω-os ellenállás 20: 1 kω-os ellenállás 21: RGB színváltó LED 22: 330 Ω-os ellenállás 9

10 23: narancs LED 24: 470 Ω-os ellenállás A működtetéshez szükséges további 1 db 9V-os elem (nem szállítjuk vele) Ellenállás színkódok: Szín 1.gyűrű 1. számjegy 2.gyűrű 2. számjegy 3.gyűrű sokszorozó 4.gyűrű tolerancia fekete 0 1 barna % piros % narancs sárga zöld ,5% kék lila szürke 8 8 fehér 9 9 arany 0,1 5% ezüst 0,01 10% Felhasznált irodalom: Kainka, Häßler, Straub, Grundwissen Elektronik, Franzis Verlag 2004 B. Kainka, Lernpaket Einstieg in die Elektronik, Franzis Verlag 2008 P. Lay, Selbstbauprojekte mit Leuchtdioden, Franzis Verlag
