Cikkszám: Dátum: Oldal: 1/7 NU_ _MOLPIR_001_ _DIAGNOSTIKA_HU

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Cikkszám: 0911330000. Dátum: 2012 07.30. Oldal: 1/7 NU_0911330000_MOLPIR_001_30072012_DIAGNOSTIKA_HU"

Átírás

1 Cikkszám: Dátum: Oldal: 1/7

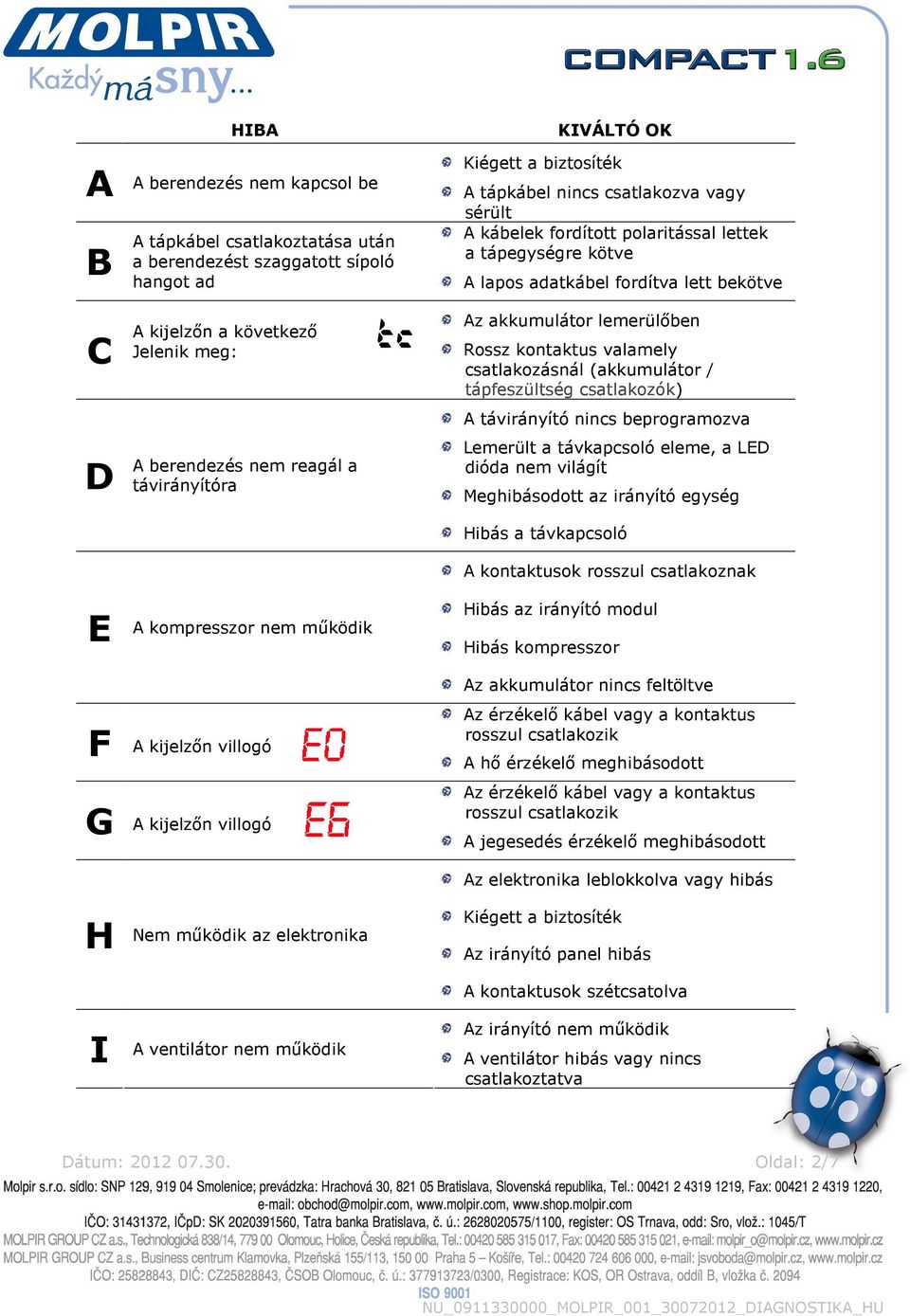

2 B C D E HIB berendezés nem kapcsol be tápkábel csatlakoztatása után a berendezést szaggatott sípoló hangot ad kijelzőn a következő Jelenik meg: berendezés nem reagál a távirányítóra kompresszor nem működik KIVÁLTÓ OK Kiégett a biztosíték tápkábel nincs csatlakozva vagy sérült kábelek fordított polaritással lettek a tápegységre kötve lapos adatkábel fordítva lett bekötve z akkumulátor lemerülőben Rossz kontaktus valamely csatlakozásnál (akkumulátor / tápfeszültség csatlakozók) távirányító nincs beprogramozva Lemerült a távkapcsoló eleme, a LED dióda nem világít Meghibásodott az irányító egység Hibás a távkapcsoló kontaktusok rosszul csatlakoznak Hibás az irányító modul Hibás kompresszor F kijelzőn villogó G kijelzőn villogó z akkumulátor nincs feltöltve z érzékelő kábel vagy a kontaktus rosszul csatlakozik hő érzékelő meghibásodott z érzékelő kábel vagy a kontaktus rosszul csatlakozik jegesedés érzékelő meghibásodott H I Nem működik az elektronika ventilátor nem működik z elektronika leblokkolva vagy hibás Kiégett a biztosíték z irányító panel hibás kontaktusok szétcsatolva z irányító nem működik ventilátor hibás vagy nincs csatlakoztatva Dátum: Oldal: 2/7

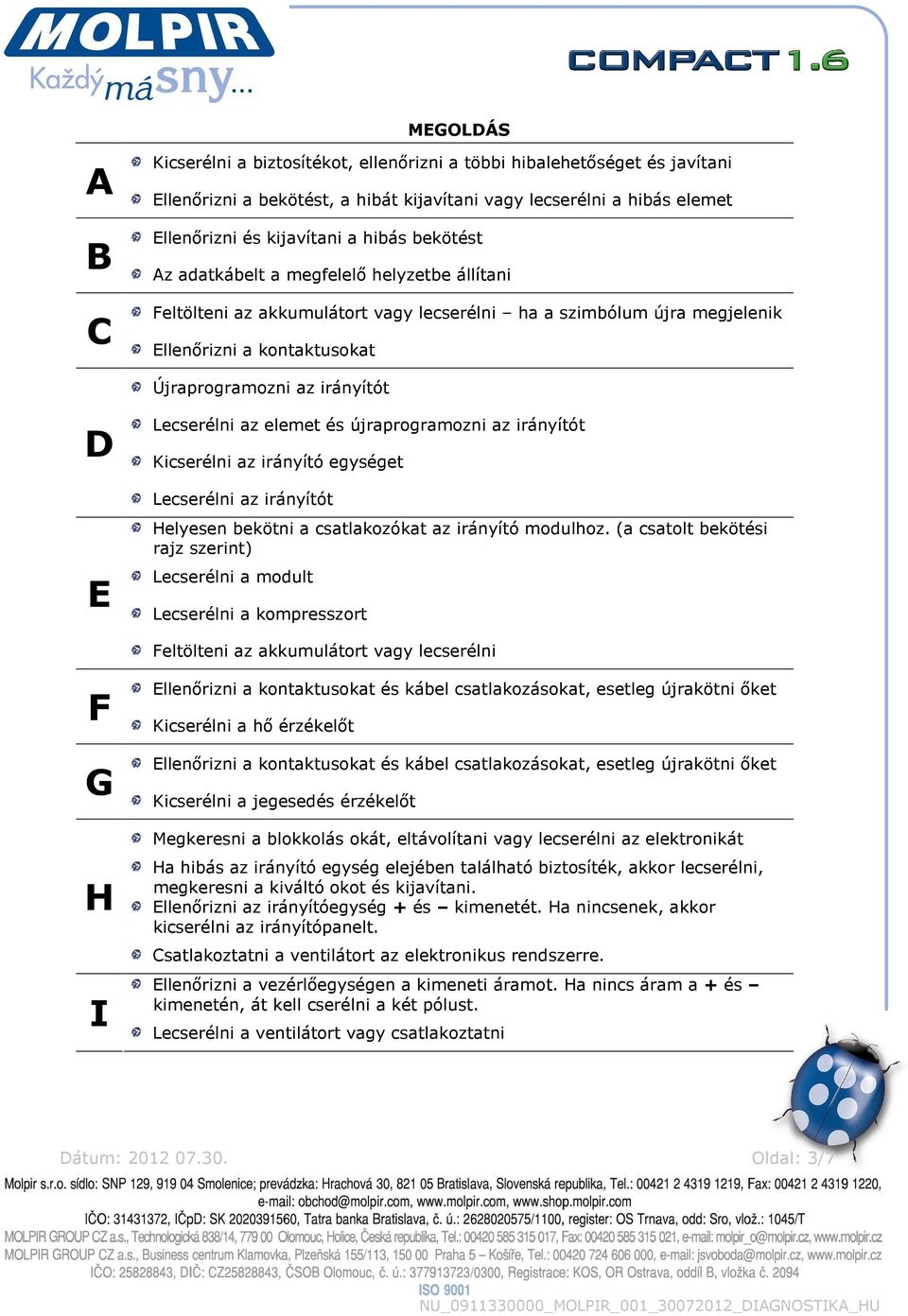

3 MEGOLDÁS Kicserélni a biztosítékot, ellenőrizni a többi hibalehetőséget és javítani Ellenőrizni a bekötést, a hibát kijavítani vagy lecserélni a hibás elemet Ellenőrizni és kijavítani a hibás bekötést B z adatkábelt a megfelelő helyzetbe állítani Feltölteni az akkumulátort vagy lecserélni ha a szimbólum újra megjelenik C Ellenőrizni a kontaktusokat Újraprogramozni az irányítót D E Lecserélni az elemet és újraprogramozni az irányítót Kicserélni az irányító egységet Lecserélni az irányítót Helyesen bekötni a csatlakozókat az irányító modulhoz. (a csatolt bekötési rajz szerint) Lecserélni a modult Lecserélni a kompresszort Feltölteni az akkumulátort vagy lecserélni Ellenőrizni a kontaktusokat és kábel csatlakozásokat, esetleg újrakötni őket F Kicserélni a hő érzékelőt Ellenőrizni a kontaktusokat és kábel csatlakozásokat, esetleg újrakötni őket G Kicserélni a jegesedés érzékelőt H Megkeresni a blokkolás okát, eltávolítani vagy lecserélni az elektronikát Ha hibás az irányító egység elejében található biztosíték, akkor lecserélni, megkeresni a kiváltó okot és kijavítani. Ellenőrizni az irányítóegység + és kimenetét. Ha nincsenek, akkor kicserélni az irányítópanelt. Csatlakoztatni a ventilátort az elektronikus rendszerre. Ellenőrizni a vezérlőegységen a kimeneti áramot. Ha nincs áram a + és kimenetén, át kell cserélni a két pólust. I Lecserélni a ventilátort vagy csatlakoztatni Dátum: Oldal: 3/7

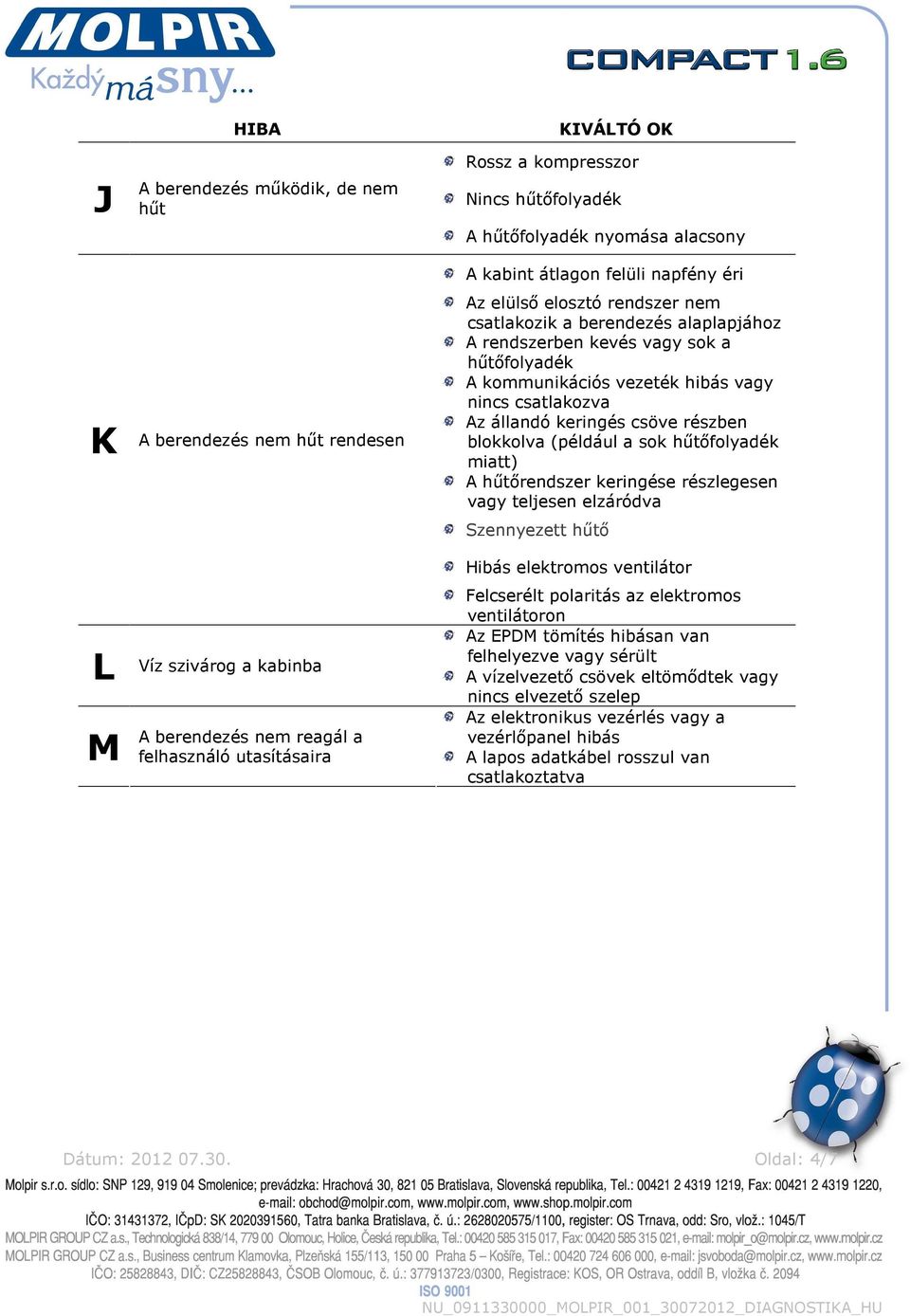

4 J K L M HIB berendezés működik, de nem hűt berendezés nem hűt rendesen Víz szivárog a kabinba berendezés nem reagál a felhasználó utasításaira KIVÁLTÓ OK Rossz a kompresszor Nincs hűtőfolyadék hűtőfolyadék nyomása alacsony kabint átlagon felüli napfény éri z elülső elosztó rendszer nem csatlakozik a berendezés alaplapjához rendszerben kevés vagy sok a hűtőfolyadék kommunikációs vezeték hibás vagy nincs csatlakozva z állandó keringés csöve részben blokkolva (például a sok hűtőfolyadék miatt) hűtőrendszer keringése részlegesen vagy teljesen elzáródva Szennyezett hűtő Hibás elektromos ventilátor Felcserélt polaritás az elektromos ventilátoron z EPDM tömítés hibásan van felhelyezve vagy sérült vízelvezető csövek eltömődtek vagy nincs elvezető szelep z elektronikus vezérlés vagy a vezérlőpanel hibás lapos adatkábel rosszul van csatlakoztatva Dátum: Oldal: 4/7

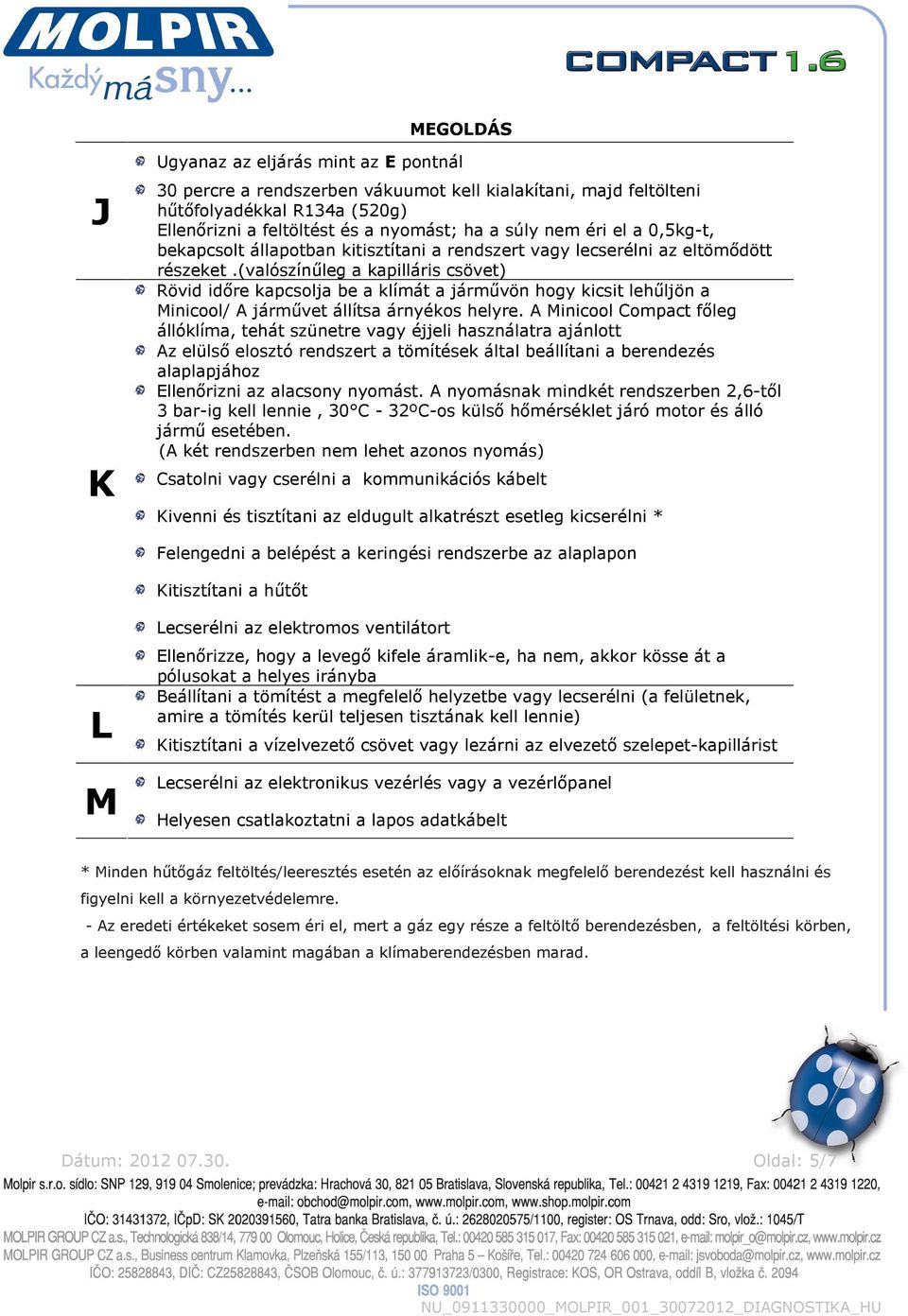

5 MEGOLDÁS Ugyanaz az eljárás mint az E pontnál 30 percre a rendszerben vákuumot kell kialakítani, majd feltölteni hűtőfolyadékkal R134a (520g) J Ellenőrizni a feltöltést és a nyomást; ha a súly nem éri el a 0,5kg-t, bekapcsolt állapotban kitisztítani a rendszert vagy lecserélni az eltömődött részeket.(valószínűleg a kapilláris csövet) Rövid időre kapcsolja be a klímát a járművön hogy kicsit lehűljön a Minicool/ járművet állítsa árnyékos helyre. Minicool Compact főleg állóklíma, tehát szünetre vagy éjjeli használatra ajánlott z elülső elosztó rendszert a tömítések által beállítani a berendezés alaplapjához Ellenőrizni az alacsony nyomást. nyomásnak mindkét rendszerben 2,6-től 3 bar-ig kell lennie, 30 C - 32ºC-os külső hőmérséklet járó motor és álló jármű esetében. ( két rendszerben nem lehet azonos nyomás) K Csatolni vagy cserélni a kommunikációs kábelt Kivenni és tisztítani az eldugult alkatrészt esetleg kicserélni * Felengedni a belépést a keringési rendszerbe az alaplapon Kitisztítani a hűtőt Lecserélni az elektromos ventilátort Ellenőrizze, hogy a levegő kifele áramlik-e, ha nem, akkor kösse át a pólusokat a helyes irányba Beállítani a tömítést a megfelelő helyzetbe vagy lecserélni (a felületnek, amire a tömítés kerül teljesen tisztának kell lennie) L Kitisztítani a vízelvezető csövet vagy lezárni az elvezető szelepet-kapillárist Lecserélni az elektronikus vezérlés vagy a vezérlőpanel M Helyesen csatlakoztatni a lapos adatkábelt * Minden hűtőgáz feltöltés/leeresztés esetén az előírásoknak megfelelő berendezést kell használni és figyelni kell a környezetvédelemre. - z eredeti értékeket sosem éri el, mert a gáz egy része a feltöltő berendezésben, a feltöltési körben, a leengedő körben valamint magában a klímaberendezésben marad. Dátum: Oldal: 5/7

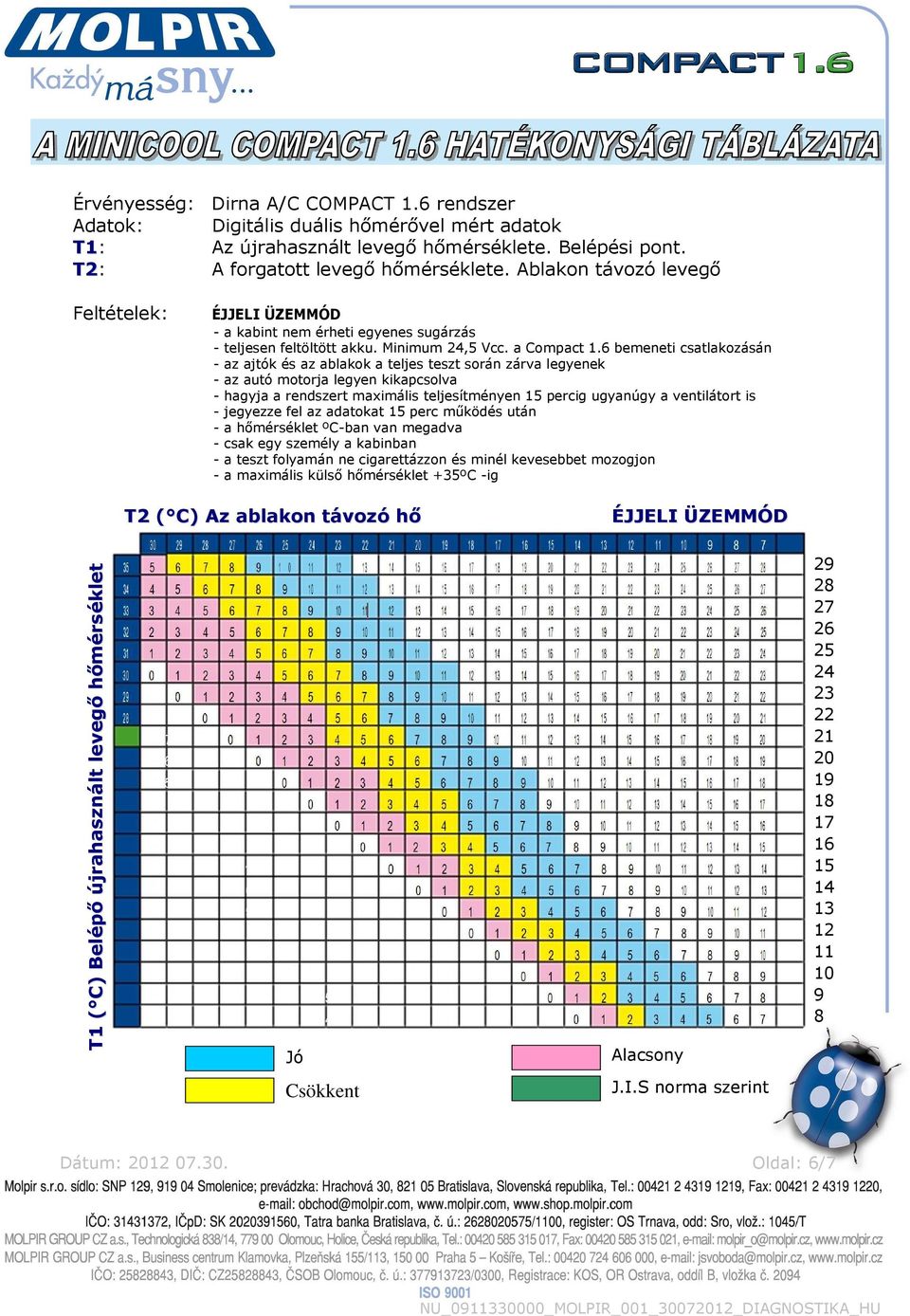

6 Érvényesség: Dirna /C COMPCT 1.6 rendszer datok: Digitális duális hőmérővel mért adatok T1: z újrahasznált levegő hőmérséklete. Belépési pont. T2: forgatott levegő hőmérséklete. blakon távozó levegő Feltételek: ÉJJELI ÜZEMMÓD - a kabint nem érheti egyenes sugárzás - teljesen feltöltött akku. Minimum 24,5 Vcc. a Compact 1.6 bemeneti csatlakozásán - az ajtók és az ablakok a teljes teszt során zárva legyenek - az autó motorja legyen kikapcsolva - hagyja a rendszert maximális teljesítményen 15 percig ugyanúgy a ventilátort is - jegyezze fel az adatokat 15 perc működés után - a hőmérséklet ºC-ban van megadva - csak egy személy a kabinban - a teszt folyamán ne cigarettázzon és minél kevesebbet mozogjon - a maximális külső hőmérséklet +35ºC -ig T2 ( C) z ablakon távozó hő ÉJJELI ÜZEMMÓD T1 ( C) Belépő újrahasznált levegő hőmérséklet Jó lacsony Csökkent J.I.S norma szerint Dátum: Oldal: 6/7

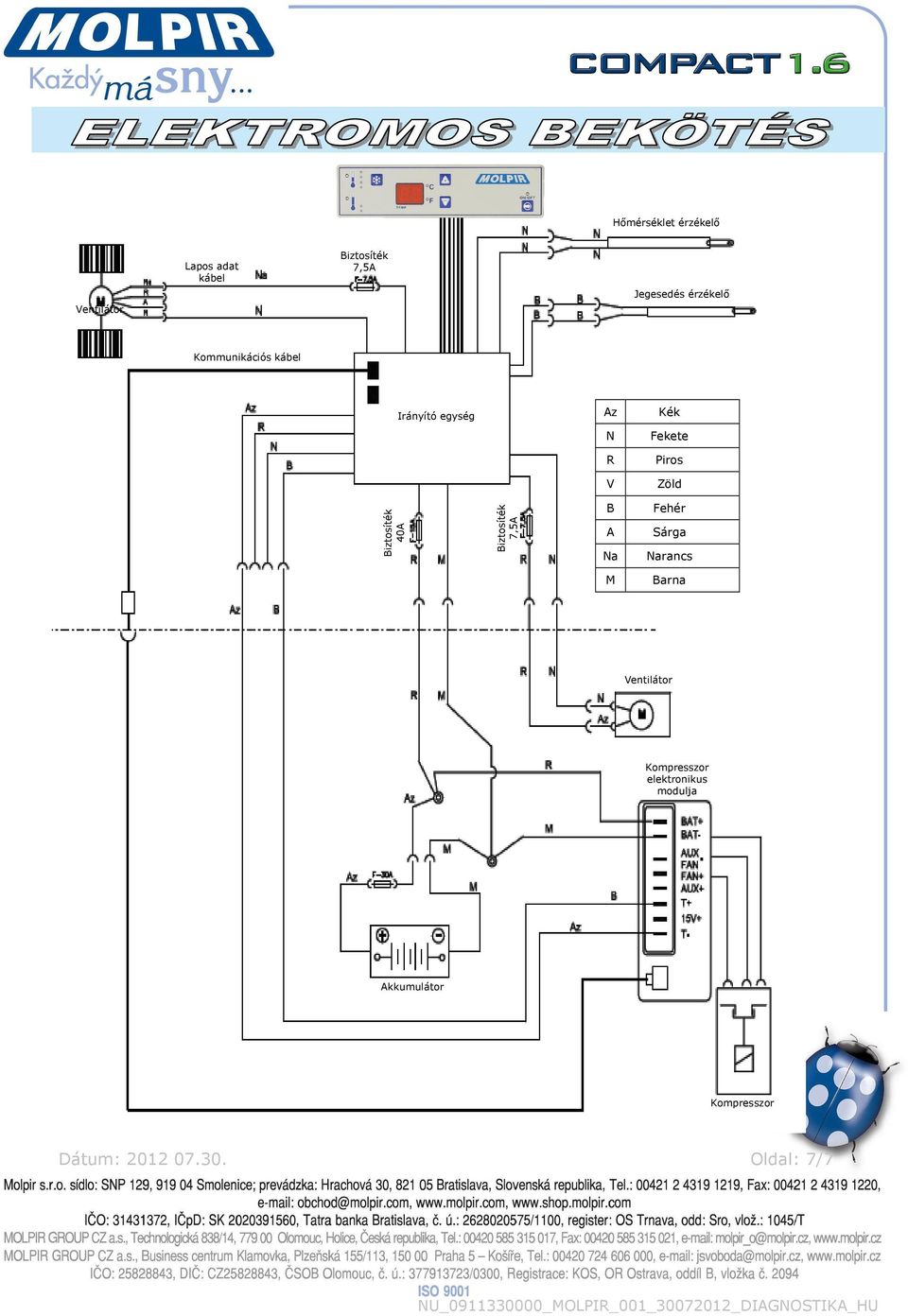

7 Hőmérséklet érzékelő Lapos adat kábel Biztosíték 7,5 Ventilátor Jegesedés érzékelő Kommunikációs kábel Irányító egység z Kék N Fekete R Piros V Zöld Biztosíték 40 Biztosíték 7,5 B Na Fehér Sárga Narancs M Barna Ventilátor Kompresszor elektronikus modulja kkumulátor Kompresszor Dátum: Oldal: 7/7
