LC-32A47E OPERATION MANUAL INSTRUKCJA OBSŁUGI KEZELÉSI ÚTMUTATÓ NÁVOD K OBSLUZE NÁVOD NA OBSLUHU

Átírás

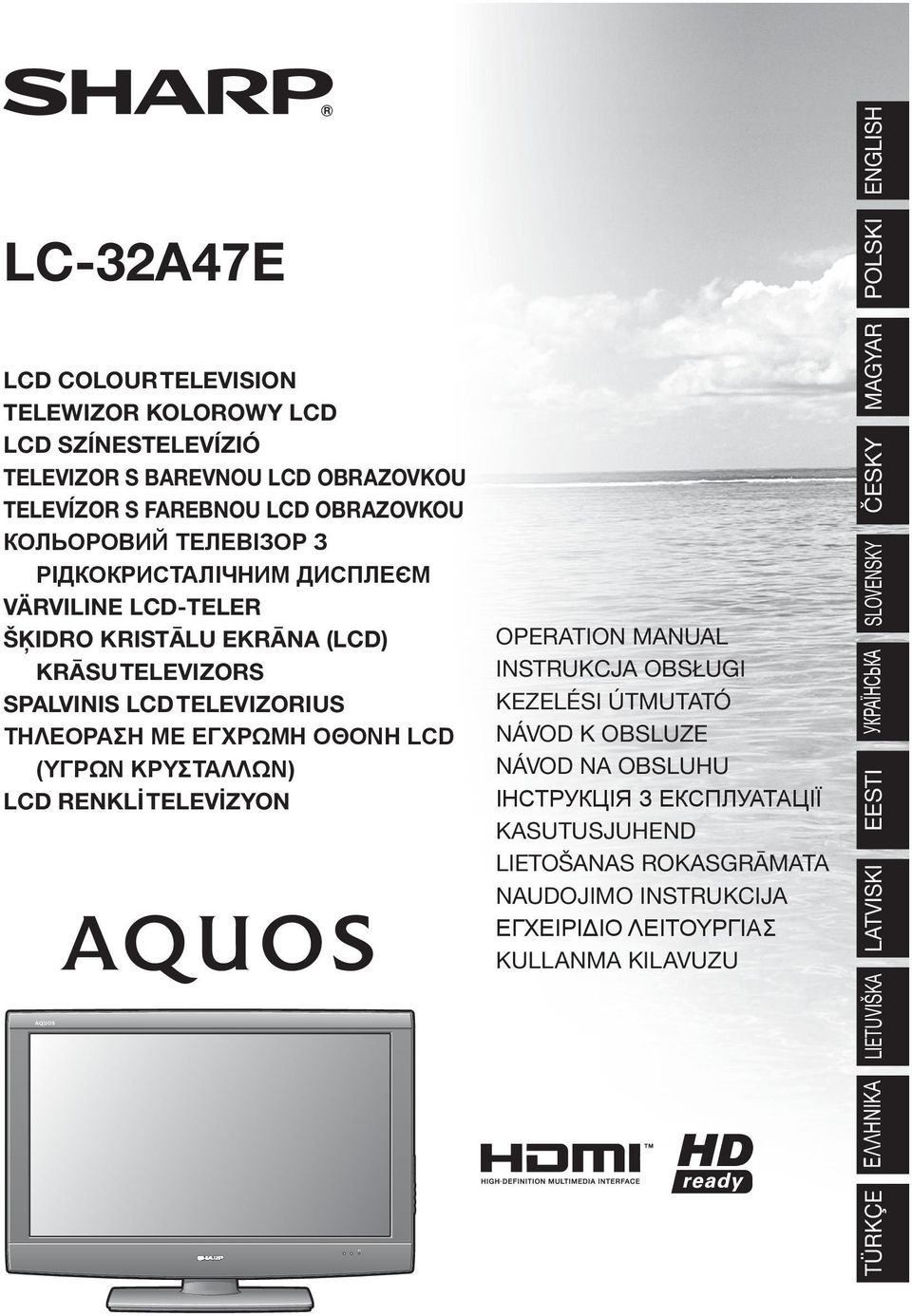

1 LC-A47E LCD COLOUR TELEVISION TELEWIZOR KOLOROWY LCD LCD SZÍNESTELEVÍZIÓ TELEVIZOR S BAREVNOU LCD OBRAZOVKOU TELEVÍZOR S FAREBNOU LCD OBRAZOVKOU КОЛЬОРОВИЙ ТЕЛЕВІЗОР З РІДКОКРИСТАЛІЧНИМ ДИСПЛЕЄМ VÄRVILINE LCD-TELER ŠĶIDRO KRISTĀLU EKRĀNA (LCD) KRĀSU TELEVIZORS SPALVINIS LCD TELEVIZORIUS ΤΗΛΕΟΡΑΣΗ ΜΕ ΕΓΧΡΩΜΗ ΟΘΟΝΗ LCD (ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ) LCD RENKLİ TELEVİZYON OPERATION MANUAL INSTRUKCJA OBSŁUGI KEZELÉSI ÚTMUTATÓ NÁVOD K OBSLUZE NÁVOD NA OBSLUHU ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ KASUTUSJUHEND LIETOŠANAS ROKASGRĀMATA NAUDOJIMO INSTRUKCIJA ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ KULLANMA KILAVUZU TÜRKÇE ΕΛΛΗΝΙΚΑ LIETUVIŠKA LATVISKI EESTI УКРАЇНСЬКА SLOVENSKY ČESKY MAGYAR POLSKI ENGLISH

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 6 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

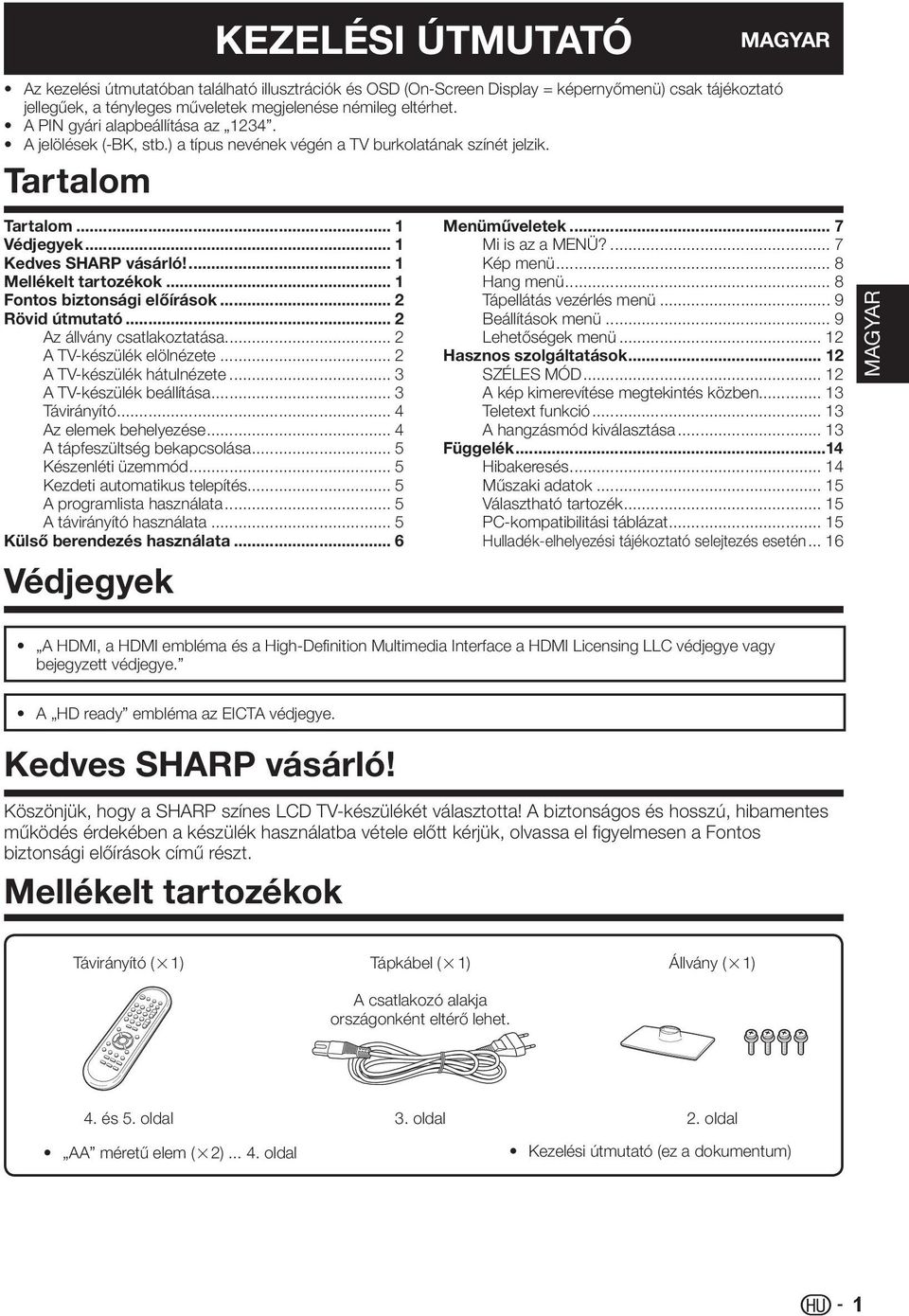

3 KEZELÉSI ÚTMUTATÓ MAGYAR Az kezelési útmutatóban található illusztrációk és OSD (On-Screen Display = képernyőmenü) csak tájékoztató jellegűek, a tényleges műveletek megjelenése némileg eltérhet. A PIN gyári alapbeállítása az 4. A jelölések (-BK, stb.) a típus nevének végén a TV burkolatának színét jelzik. Tartalom Tartalom... Védjegyek... Kedves SHARP vásárló!... Mellékelt tartozékok... Fontos biztonsági előírások... Rövid útmutató... Az állvány csatlakoztatása... A TV-készülék elölnézete... A TV-készülék hátulnézete... A TV-készülék beállítása... Távirányító... 4 Az elemek behelyezése... 4 A tápfeszültség bekapcsolása... 5 Készenléti üzemmód... 5 Kezdeti automatikus telepítés... 5 A programlista használata... 5 A távirányító használata... 5 Külső berendezés használata... 6 Védjegyek Menüműveletek... 7 Mi is az a MENÜ?... 7 Kép menü... 8 Hang menü... 8 Tápellátás vezérlés menü... 9 Beállítások menü... 9 Lehetőségek menü... Hasznos szolgáltatások... SZÉLES MÓD... A kép kimerevítése megtekintés közben... Teletext funkció... A hangzásmód kiválasztása... Függelék...4 Hibakeresés... 4 Műszaki adatok... 5 Választható tartozék... 5 PC-kompatibilitási táblázat... 5 Hulladék-elhelyezési tájékoztató selejtezés esetén... 6 MAGYAR A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegye vagy bejegyzett védjegye. A HD ready embléma az EICTA védjegye. Kedves SHARP vásárló! Köszönjük, hogy a SHARP színes LCD TV-készülékét választotta! A biztonságos és hosszú, hibamentes működés érdekében a készülék használatba vétele előtt kérjük, olvassa el figyelmesen a Fontos biztonsági előírások című részt. Mellékelt tartozékok Távirányító (g) Tápkábel (g) A csatlakozó alakja országonként eltérő lehet. Állvány (g) 4. és 5. oldal. oldal. oldal AA méretű elem (g) oldal Kezelési útmutató (ez a dokumentum)

4 Fontos biztonsági előírások Tisztítás A készülék tisztítása előtt húzza ki a tápkábelt a hálózati csatlakozóaljzatból! A készülék tisztításához használjon nedves törlőkendőt. Ne alkalmazzon folyékony tisztítószert vagy tisztító aeroszolt. Víz és nedvesség Ne használja a készüléket víz közelében, például fürdőkád, mosdókagyló, konyhai mosogató, mosódézsa közelében, uszodában és nedves pincékben. Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerülő víz tüzet vagy áramütést okozhat. Elhelyezés Ne helyezze a készüléket labilis kocsira, állványra, háromlábú állványra vagy asztalra. Ezekről a készülék könnyen leeshet, és súlyos személyi sérülést vagy anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal használható. A készülék falra szerelésekor feltétlenül a gyártó utasításai szerint járjon el. Csak a gyártó által javasolt szerelvényeket szabad használni. Amikor a készüléket kocsin tolva helyezi át, a legnagyobb körültekintéssel kell eljárnia. A hirtelen fékezések, a nagyobb erőhatások és az egyenetlen padló mind a készülék leeséséhez vezethetnek. Szellőzés A készülékházon található nyílások a készülék szellőzését szolgálják. A nyílásokat ne fedje be, ne takarja el, mert a nem megfelelő szellőzés a készülék túlmelegedését illetve élettartamának jelentős csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverőre, vastag szőnyegre vagy hasonló felületre, mert így elzáródnak a szellőzőnyílásai. A készüléket kialakítása nem teszi alkalmassá beépített üzemelésre; ne helyezze zárt helyre, például könyvespolcra vagy szekrénybe, hacsak nem biztosított a készülék gyártó szerint előírt szellőzése. A készülék LCD-képernyője üvegből készült. Ha a készülék leesik, vagy ütés éri, az üveg eltörhet. Ha az LCDkijelző eltörne, az üvegszilánkokkal a személyi sérülés elkerülése érdekében bánjon körültekintően. Hőforrások Tartsa távol a készüléket a hőforrásoktól például radiátortól, fűtőberendezéstől, kályhától és más, hőt kibocsátó berendezésektől (erősítőktől is). A tűzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV-készülék tetejére vagy közelébe. A tűzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV-készülék vagy egyéb súlyos tárgy alatt. Ne hagyja, hogy a képernyőn hosszú ideig ugyanaz az állókép látsszon, mert a képernyő beéghet! Csatlakoztatott tápvezeték mellett mindig van tápfeszültség. Javítás Ne próbálja meg a készüléket saját kezűleg javítani. A burkolat eltávolításával magas feszültségnek és egyéb veszélyeknek van kitéve. A javításokat bízza szakképzett szerelőre. Az LCD-képernyő csúcstechnológiájú termék, kiváló felbontású képet ad. A képpontok hatalmas száma miatt a képernyőn véletlenszerűen előfordulhat néhány inaktív képpont, amely folyamatosan kék, zöld vagy vörös színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás működést. A TV-készülék szállításakor betartandó óvintézkedések A TV-készüléket szállításkor mindig két embernek kell vinnie mindkét kezével fogva azt, odafigyelve arra, hogy ne fejtsenek ki semmilyen nyomást a képernyőre. FIGYELMEZTETÉS: A termék A osztályú. Háztartási környezetben a termék rádiózavart okozhat, és ilyenkor a felhasználó kötelessége megfelelő ellenintézkedéseket tenni. Rövid útmutató Az állvány csatlakoztatása A munka megkezdése előtt terítsen puha alátétet oda, ahová a TV-készüléket helyezi. Ez megakadályozza a sérülését. Az állvány felszerelése (vagy leszerelése) előtt csatlakoztassa le a tápkábel (AC INPUT). Ellenőrizze a készülékhez mellékelt négy csavart. Csavarok (m4) Helyezze az állvány a TV-készülék alján levő tartólábra (). A TV-készülék elölnézete Helyezze be az állvány aljába a négy csavart, és húzza meg az ábrán látható módon (). ELEJE Az állvány leszereléséhez fordított sorrendben hajtsa végre a fenti lépéseket. A termékhez csavarhúzó nincs mellékelve. OPC-érzékelő Távirányító-érzékelő B (Készenlét/Bekapcsolt állapot) visszajelző

5 Rövid útmutató 4 5 A TV-készülék hátulnézete 5 A TV-készülék beállítása a (Bekapcsolás) gomb MENU gomb b (BEMENETI) gomb Pr/s Program (csatorna) gombok ik/l Hangerő gombok SERVICE csatlakozó EXT6 (ANALOGUE RGB/ AUDIO) csatlakozók EXT5 csatlakozók OUTPUT (AUDIO) csatlakozók EXT4 (COMPONENT/AUDIO) csatlakozók EXT (RGB) csatlakozó EXT (HDMI) csatlakozó EXT (HDMI) csatlakozó Antennacsatlakozó AC INPUT csatlakozó 0 Az EXT6 Ø,5 mm-es csatlakozója HDMI-DVI átalakító adapter/kábel használatakor a hang jel bemeneti forrásaként is szolgál. Használatakor válassza az Analóg lehetőséget a HDMI beállítás menü Audio kiválasztása eleménél (. oldal). Amikor a HDMI beállítás menü Audio kiválasztása eleménél az Analóg lehetőség van kiválasztva, PC-ről származó hang jel fogadására nincs lehetőség. A SERVICE csatlakozót csak képzett szakemberek használhatják. Ne csatlakoztasson semmit a csatlakozóhoz. Szabványos DIN455 dugasz (IEC 69-) 75 q-os koaxiális kábel A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugót elérhető helyen. Tápkábel A csatlakozó alakja országonként eltérő lehet. * A tápkábel kapható ferritgyűrűvel ellátva vagy anélkül is. Egyik típus sem okoz szükségtelen elektromoshullám-kibocsátást vagy interferenciát. A TV-készülék falra szerelése A TV-készüléket kizárólag a SHARP-tól beszerezhető fali tartókkal szabad a falra szerelni (5. oldal). Más fali tartók használata eredményeképpen az elhelyezés instabil lehet, és súlyos sérüléseket okozhat. A színes LCD-televízió különleges szakismereteket igényel, csak képzett szakember végezheti. Ne kísérelje meg a munkát saját kezűleg elvégezni. A SHARP nem vállalja a felelősséget a hibás vagy az esetleges balesettel, sérüléssel járó szerelés következményeiért. Képzett szakembertől megtudhatja, használhat-e egy opcionális tartót a TV-készülék falra szereléséhez. AN-7AG5 fali tartó használatakor A TV falra szerelése során a fali tartóba vésett jelzés segítségével ellenőrizheti a TV képernyője középpontjának pozícióját. A TV képernyő középpontja 4,5 mm-rel a fali tartón található A jelzés fölött van.

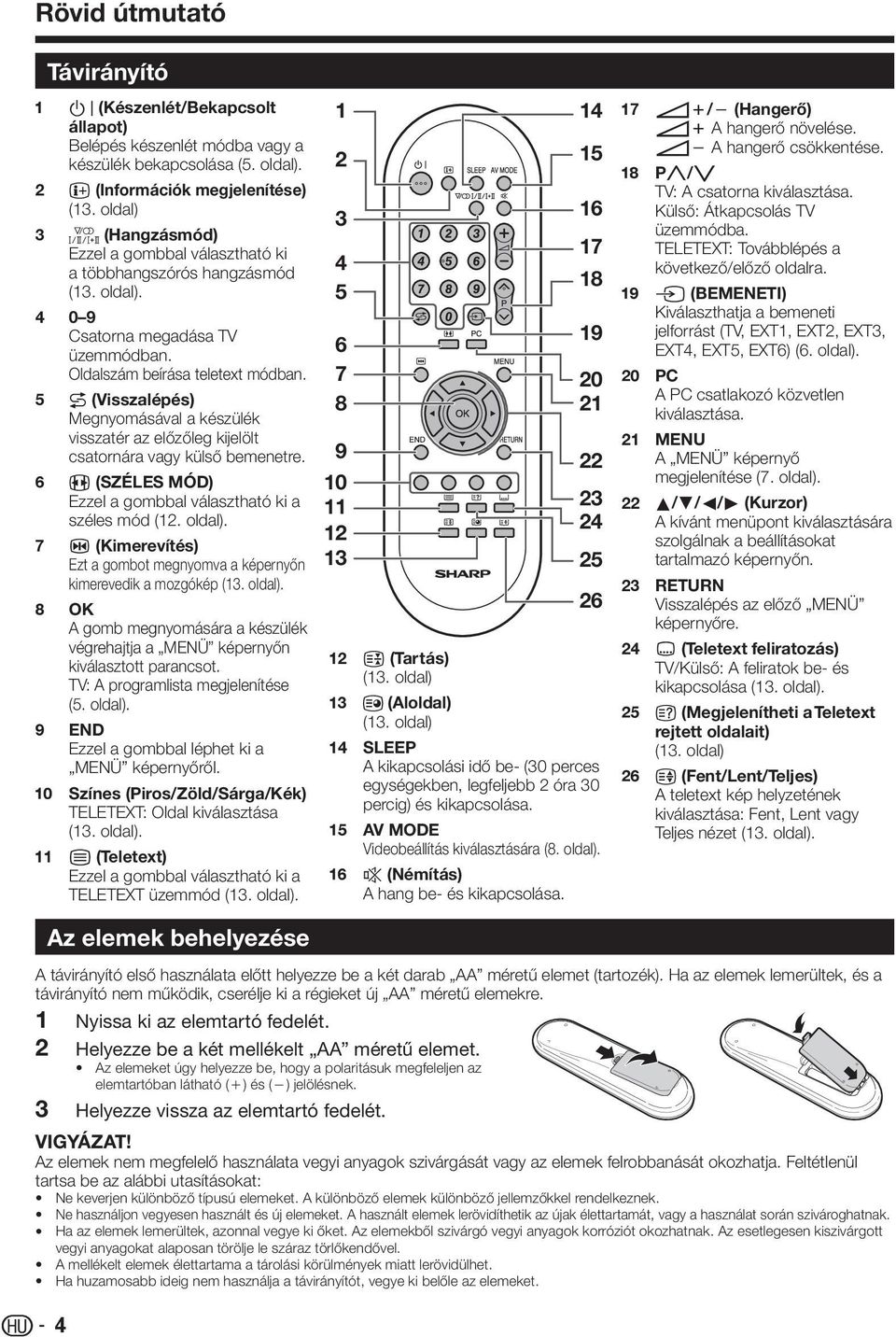

6 Rövid útmutató Q Távirányító B (Készenlét/Bekapcsolt állapot) Belépés készenlét módba vagy a készülék bekapcsolása (5. oldal). p (Információk megjelenítése) (. oldal) (Hangzásmód) Ezzel a gombbal választható ki a többhangszórós hangzásmód (. oldal). 0 9 Csatorna megadása TV üzemmódban. Oldalszám beírása teletext módban. A (Visszalépés) Megnyomásával a készülék visszatér az előzőleg kijelölt csatornára vagy külső bemenetre. f (SZÉLES MÓD) Ezzel a gombbal választható ki a széles mód (. oldal). Z (Kimerevítés) Ezt a gombot megnyomva a képernyőn kimerevedik a mozgókép (. oldal). OK A gomb megnyomására a készülék végrehajtja a MENÜ képernyőn kiválasztott parancsot. TV: A programlista megjelenítése (5. oldal). END Ezzel a gombbal léphet ki a MENÜ képernyőről. Színes (Piros/Zöld/Sárga/Kék) TELETEXT: Oldal kiválasztása (. oldal). m (Teletext) Ezzel a gombbal választható ki a TELETEXT üzemmód (. oldal) W (Tartás) (. oldal) E (Aloldal) (. oldal) R SLEEP A kikapcsolási idő be- (0 perces egységekben, legfeljebb óra 0 percig) és kikapcsolása. T AV MODE Videobeállítás kiválasztására (8. oldal). Y e (Némítás) A hang be- és kikapcsolása. U ik/l (Hangerő) ik A hangerő növelése. il A hangerő csökkentése. I Pr/s TV: A csatorna kiválasztása. Külső: Átkapcsolás TV üzemmódba. TELETEXT: Továbblépés a következő/előző oldalra. O b (BEMENETI) Kiválaszthatja a bemeneti jelforrást (TV, EXT, EXT, EXT, EXT4, EXT5, EXT6) (6. oldal). P PC A PC csatlakozó közvetlen kiválasztása. A MENU A MENÜ képernyő megjelenítése (7. oldal). S a/b/c/d (Kurzor) A kívánt menüpont kiválasztására szolgálnak a beállításokat tartalmazó képernyőn. D RETURN Visszalépés az előző MENÜ képernyőre. F [ (Teletext feliratozás) TV/Külső: A feliratok be- és kikapcsolása (. oldal). G k (Megjelenítheti a Teletext rejtett oldalait) (. oldal) H v (Fent/Lent/Teljes) A teletext kép helyzetének kiválasztása: Fent, Lent vagy Teljes nézet (. oldal). Az elemek behelyezése A távirányító első használata előtt helyezze be a két darab AA méretű elemet (tartozék). Ha az elemek lemerültek, és a távirányító nem működik, cserélje ki a régieket új AA méretű elemekre. VIGYÁZAT! Az elemek nem megfelelő használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat: Ne keverjen különböző típusú elemeket. A különböző elemek különböző jellemzőkkel rendelkeznek. Ne használjon vegyesen használt és új elemeket. A használt elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek lemerültek, azonnal vegye ki őket. Az elemekből szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlőkendővel. A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távirányítót, vegye ki belőle az elemeket. 4 Nyissa ki az elemtartó fedelét. Helyezze be a két mellékelt AA méretű elemet. Az elemeket úgy helyezze be, hogy a polaritásuk megfeleljen az elemtartóban látható (e) és (f) jelölésnek. Helyezze vissza az elemtartó fedelét.

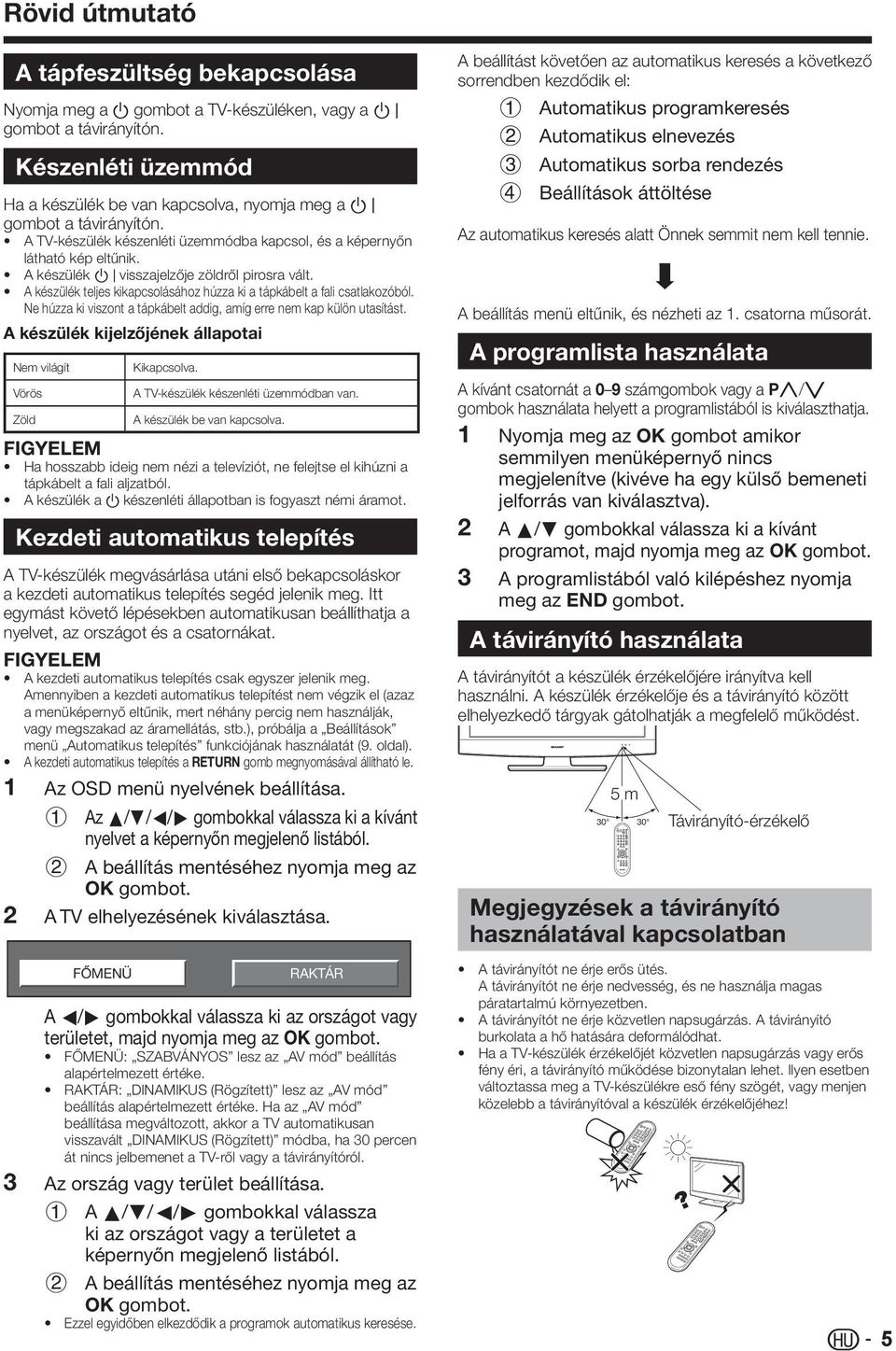

7 Rövid útmutató A tápfeszültség bekapcsolása Nyomja meg a a gombot a TV-készüléken, vagy a B gombot a távirányítón. Készenléti üzemmód Ha a készülék be van kapcsolva, nyomja meg a B gombot a távirányítón. A TV-készülék készenléti üzemmódba kapcsol, és a képernyőn látható kép eltűnik. A készülék B visszajelzője zöldről pirosra vált. A készülék teljes kikapcsolásához húzza ki a tápkábelt a fali csatlakozóból. Ne húzza ki viszont a tápkábelt addig, amíg erre nem kap külön utasítást. A készülék kijelzőjének állapotai Nem világít Vörös Zöld Kikapcsolva. A TV-készülék készenléti üzemmódban van. A készülék be van kapcsolva. Ha hosszabb ideig nem nézi a televíziót, ne felejtse el kihúzni a tápkábelt a fali aljzatból. A készülék a a készenléti állapotban is fogyaszt némi áramot. Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni első bekapcsoláskor a kezdeti automatikus telepítés segéd jelenik meg. Itt egymást követő lépésekben automatikusan beállíthatja a nyelvet, az országot és a csatornákat. A kezdeti automatikus telepítés csak egyszer jelenik meg. Amennyiben a kezdeti automatikus telepítést nem végzik el (azaz a menüképernyő eltűnik, mert néhány percig nem használják, vagy megszakad az áramellátás, stb.), próbálja a Beállítások menü Automatikus telepítés funkciójának használatát (9. oldal). A kezdeti automatikus telepítés a RETURN gomb megnyomásával állítható le. Az OSD menü nyelvének beállítása. Az a/b/c/d gombokkal válassza ki a kívánt nyelvet a képernyőn megjelenő listából. A beállítás mentéséhez nyomja meg az OK gombot. A TV elhelyezésének kiválasztása. FŐMENÜ RAKTÁR A c/d gombokkal válassza ki az országot vagy területet, majd nyomja meg az OK gombot. FŐMENÜ: SZABVÁNYOS lesz az AV mód beállítás alapértelmezett értéke. RAKTÁR: DINAMIKUS (Rögzített) lesz az AV mód beállítás alapértelmezett értéke. Ha az AV mód beállítása megváltozott, akkor a TV automatikusan visszavált DINAMIKUS (Rögzített) módba, ha 0 percen át nincs jelbemenet a TV-ről vagy a távirányítóról. Az ország vagy terület beállítása. A a/b/c/d gombokkal válassza ki az országot vagy a területet a képernyőn megjelenő listából. A beállítás mentéséhez nyomja meg az OK gombot. Ezzel egyidőben elkezdődik a programok automatikus keresése. A beállítást követően az automatikus keresés a következő sorrendben kezdődik el: Automatikus programkeresés Automatikus elnevezés Automatikus sorba rendezés 4 Beállítások áttöltése Az automatikus keresés alatt Önnek semmit nem kell tennie. A beállítás menü eltűnik, és nézheti az. csatorna műsorát. A programlista használata A kívánt csatornát a 0 9 számgombok vagy a Pr/s gombok használata helyett a programlistából is kiválaszthatja. Nyomja meg az OK gombot amikor semmilyen menüképernyő nincs megjelenítve (kivéve ha egy külső bemeneti jelforrás van kiválasztva). A a/b gombokkal válassza ki a kívánt programot, majd nyomja meg az OK gombot. A programlistából való kilépéshez nyomja meg az END gombot. A távirányító használata A távirányítót a készülék érzékelőjére irányítva kell használni. A készülék érzékelője és a távirányító között elhelyezkedő tárgyak gátolhatják a megfelelő működést. 5 m 0 0 Távirányító-érzékelő Megjegyzések a távirányító használatával kapcsolatban A távirányítót ne érje erős ütés. A távirányítót ne érje nedvesség, és ne használja magas páratartalmú környezetben. A távirányítót ne érje közvetlen napsugárzás. A távirányító burkolata a hő hatására deformálódhat. Ha a TV-készülék érzékelőjét közvetlen napsugárzás vagy erős fény éri, a távirányító működése bizonytalan lehet. Ilyen esetben változtassa meg a TV-készülékre eső fény szögét, vagy menjen közelebb a távirányítóval a készülék érzékelőjéhez! 5

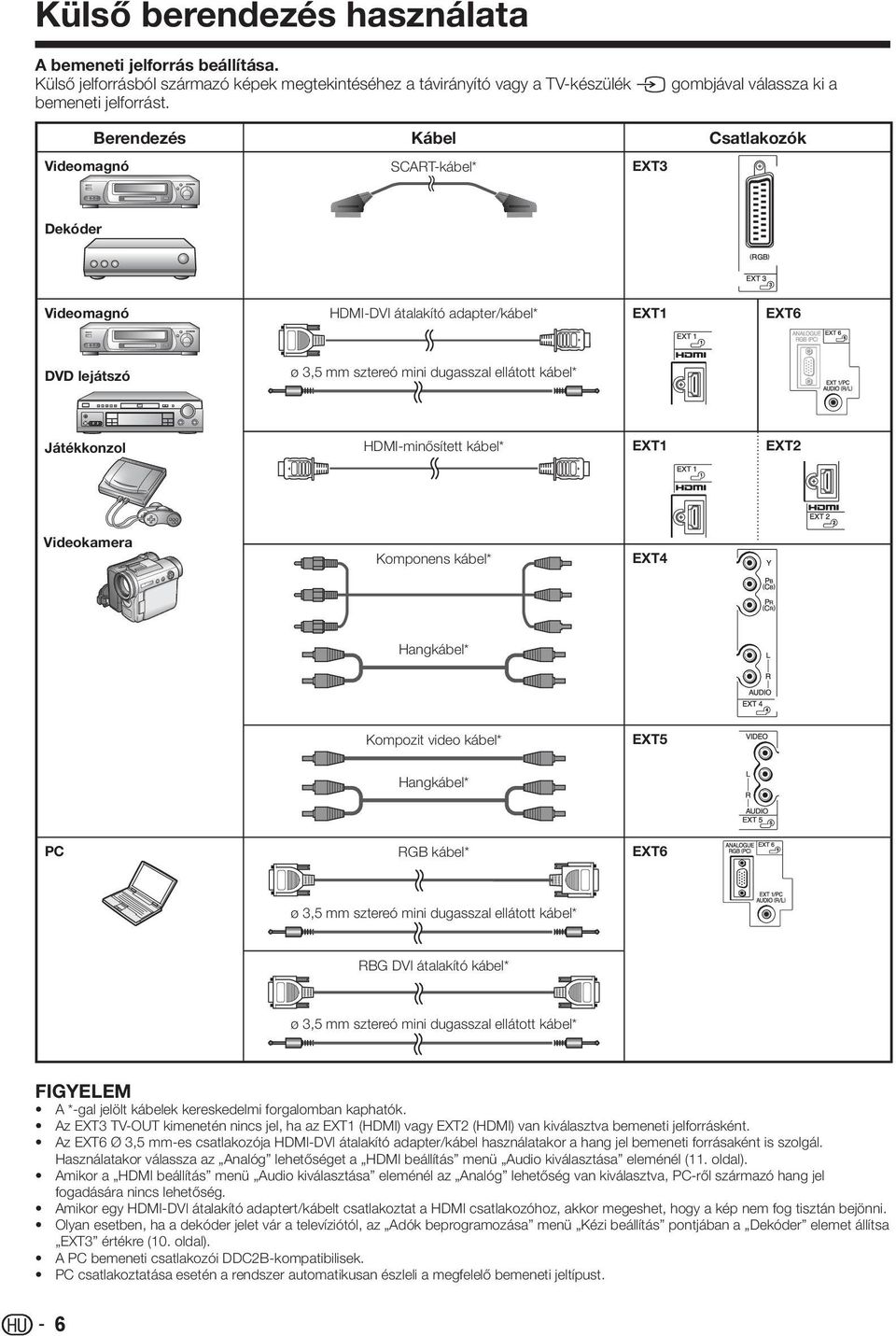

8 Külső berendezés használata A bemeneti jelforrás beállítása. Külső jelforrásból származó képek megtekintéséhez a távirányító vagy a TV-készülék b gombjával válassza ki a bemeneti jelforrást. Videomagnó Berendezés Kábel Csatlakozók SCART-kábel* EXT Dekóder Videomagnó HDMI-DVI átalakító adapter/kábel* EXT EXT6 DVD lejátszó ø,5 mm sztereó mini dugasszal ellátott kábel* Játékkonzol HDMI-minősített kábel* EXT EXT Videokamera Komponens kábel* EXT4 Hangkábel* Kompozit video kábel* EXT5 Hangkábel* PC RGB kábel* EXT6 ø,5 mm sztereó mini dugasszal ellátott kábel* RBG DVI átalakító kábel* ø,5 mm sztereó mini dugasszal ellátott kábel* A *-gal jelölt kábelek kereskedelmi forgalomban kaphatók. Az EXT TV-OUT kimenetén nincs jel, ha az EXT (HDMI) vagy EXT (HDMI) van kiválasztva bemeneti jelforrásként. Az EXT6 Ø,5 mm-es csatlakozója HDMI-DVI átalakító adapter/kábel használatakor a hang jel bemeneti forrásaként is szolgál. Használatakor válassza az Analóg lehetőséget a HDMI beállítás menü Audio kiválasztása eleménél (. oldal). Amikor a HDMI beállítás menü Audio kiválasztása eleménél az Analóg lehetőség van kiválasztva, PC-ről származó hang jel fogadására nincs lehetőség. Amikor egy HDMI-DVI átalakító adaptert/kábelt csatlakoztat a HDMI csatlakozóhoz, akkor megeshet, hogy a kép nem fog tisztán bejönni. Olyan esetben, ha a dekóder jelet vár a televíziótól, az Adók beprogramozása menü Kézi beállítás pontjában a Dekóder elemet állítsa EXT értékre (0. oldal). A PC bemeneti csatlakozói DDCB-kompatibilisek. PC csatlakoztatása esetén a rendszer automatikusan észleli a megfelelő bemeneti jeltípust. 6

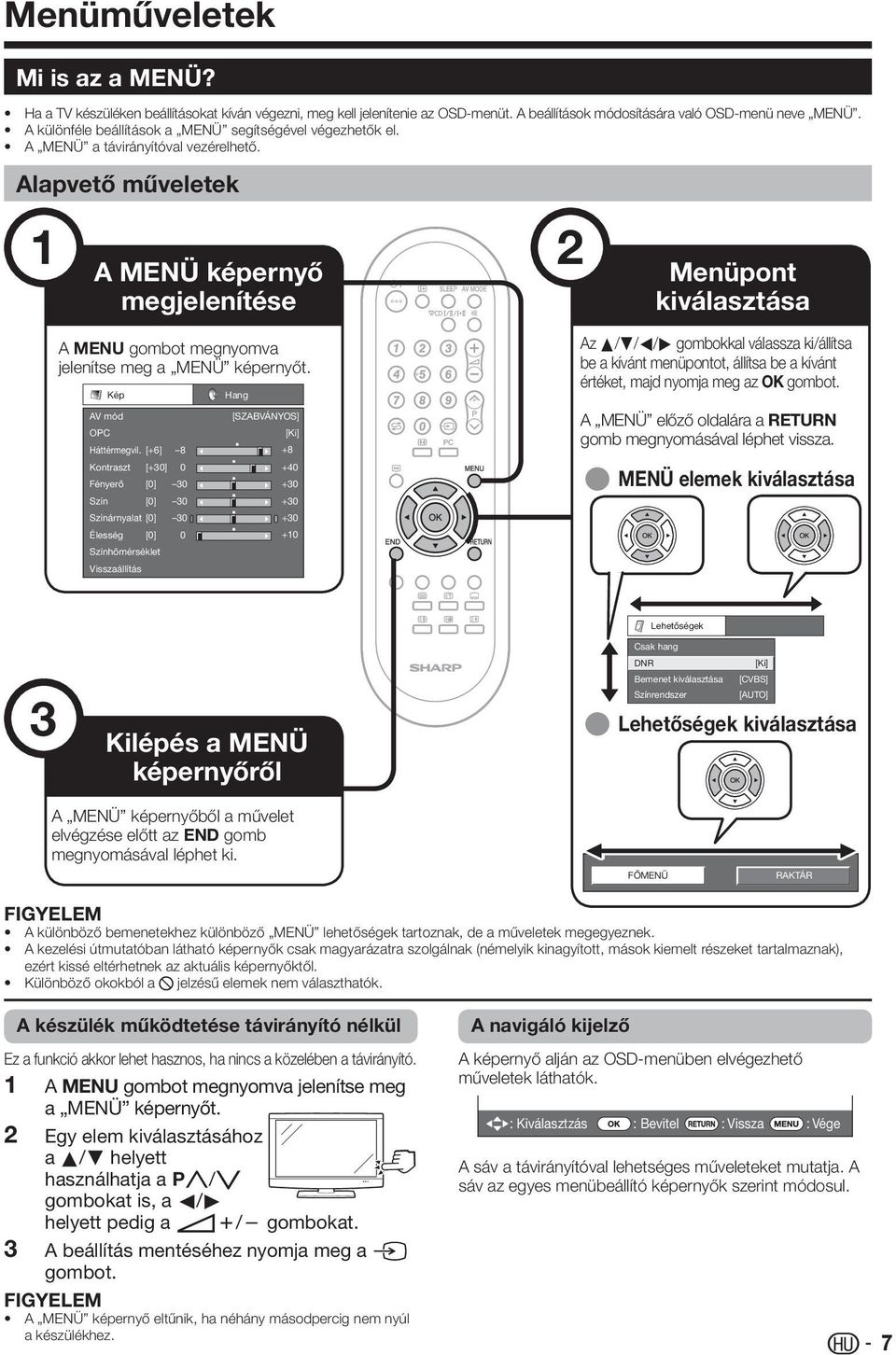

9 Menüműveletek Mi is az a MENÜ? Ha a TV készüléken beállításokat kíván végezni, meg kell jelenítenie az OSD-menüt. A beállítások módosítására való OSD-menü neve MENÜ. A különféle beállítások a MENÜ segítségével végezhetők el. A MENÜ a távirányítóval vezérelhető. Alapvető műveletek A MENÜ képernyő megjelenítése Menüpont kiválasztása A MENU gombot megnyomva jelenítse meg a MENÜ képernyőt. Kép Hang AV mód [SZABVÁNYOS] OPC [Ki] Háttérmegvil. [+6] 8 +8 Kontraszt [+0] Fényerő [0] 0 +0 Szín [0] 0 +0 Színárnyalat [0] 0 +0 Élesség [0] 0 +0 Színhőmérséklet Visszaállítás Az a/b/c/d gombokkal válassza ki/állítsa be a kívánt menüpontot, állítsa be a kívánt értéket, majd nyomja meg az OK gombot. A MENÜ előző oldalára a RETURN gomb megnyomásával léphet vissza. E MENÜ elemek kiválasztása Kilépés a MENÜ képernyőről Lehetőségek Csak hang DNR [Ki] Bemenet kiválasztása [CVBS] Színrendszer [AUTO] E Lehetőségek kiválasztása A MENÜ képernyőből a művelet elvégzése előtt az END gomb megnyomásával léphet ki. FŐMENÜ RAKTÁR A különböző bemenetekhez különböző MENÜ lehetőségek tartoznak, de a műveletek megegyeznek. A kezelési útmutatóban látható képernyők csak magyarázatra szolgálnak (némelyik kinagyított, mások kiemelt részeket tartalmaznak), ezért kissé eltérhetnek az aktuális képernyőktől. Különböző okokból a 4 jelzésű elemek nem választhatók. A készülék működtetése távirányító nélkül Ez a funkció akkor lehet hasznos, ha nincs a közelében a távirányító. A MENU gombot megnyomva jelenítse meg a MENÜ képernyőt. Egy elem kiválasztásához a a/b helyett használhatja a Pr/s gombokat is, a c/d helyett pedig a ik/l gombokat. A beállítás mentéséhez nyomja meg a b gombot. A MENÜ képernyő eltűnik, ha néhány másodpercig nem nyúl a készülékhez. A navigáló kijelző A képernyő alján az OSD-menüben elvégezhető műveletek láthatók. : Kiválasztzás : Bevitel : Vissza : Vége A sáv a távirányítóval lehetséges műveleteket mutatja. A sáv az egyes menübeállító képernyők szerint módosul. 7

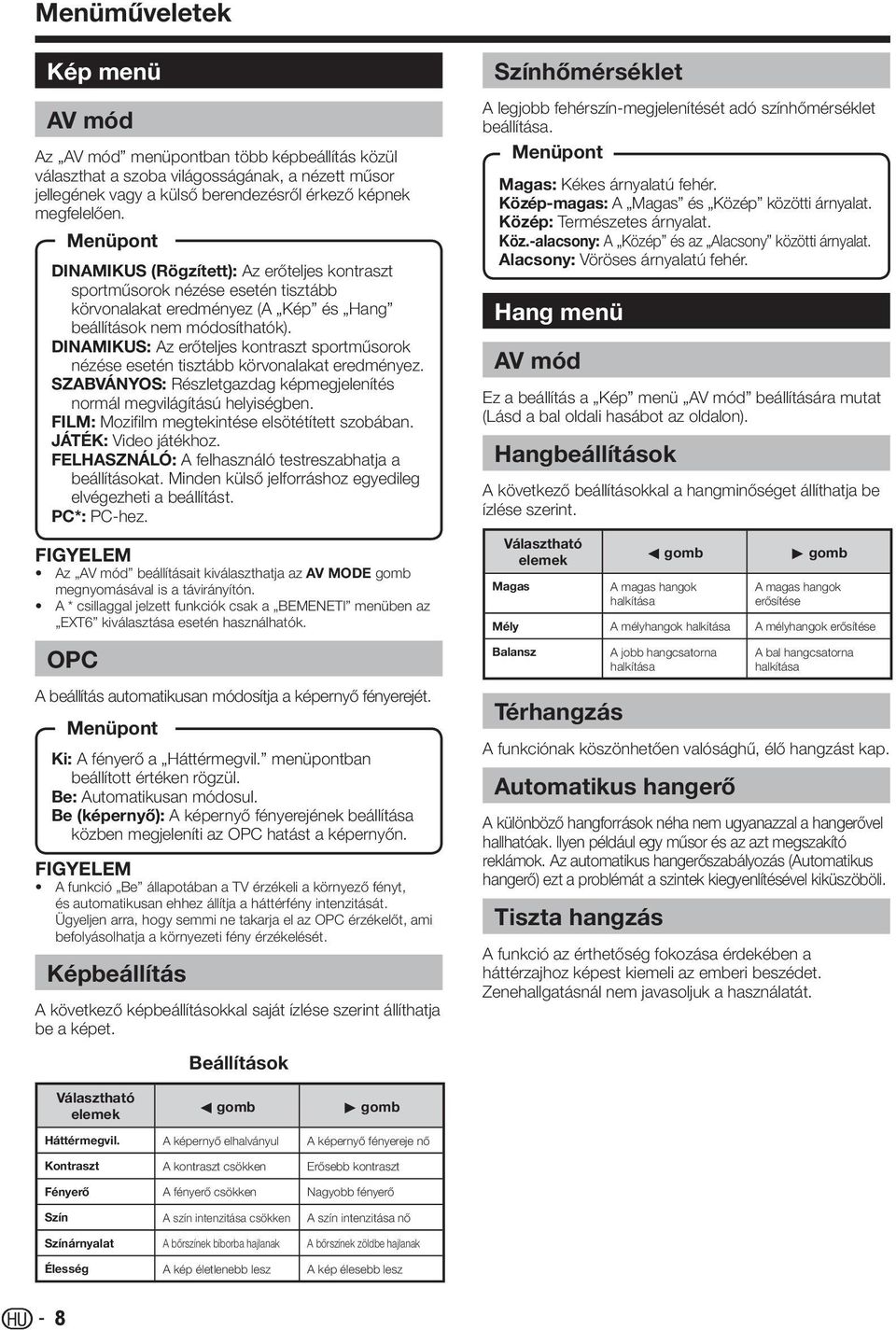

10 Menüműveletek Kép menü AV mód Az AV mód menüpontban több képbeállítás közül választhat a szoba világosságának, a nézett műsor jellegének vagy a külső berendezésről érkező képnek megfelelően. Menüpont DINAMIKUS (Rögzített): Az erőteljes kontraszt sportműsorok nézése esetén tisztább körvonalakat eredményez (A Kép és Hang beállítások nem módosíthatók). DINAMIKUS: Az erőteljes kontraszt sportműsorok nézése esetén tisztább körvonalakat eredményez. SZABVÁNYOS: Részletgazdag képmegjelenítés normál megvilágítású helyiségben. FILM: Mozifilm megtekintése elsötétített szobában. JÁTÉK: Video játékhoz. FELHASZNÁLÓ: A felhasználó testreszabhatja a beállításokat. Minden külső jelforráshoz egyedileg elvégezheti a beállítást. PC*: PC-hez. Az AV mód beállításait kiválaszthatja az AV MODE gomb megnyomásával is a távirányítón. A * csillaggal jelzett funkciók csak a BEMENETI menüben az EXT6 kiválasztása esetén használhatók. OPC A beállítás automatikusan módosítja a képernyő fényerejét. Menüpont Ki: A fényerő a Háttérmegvil. menüpontban beállított értéken rögzül. Be: Automatikusan módosul. Be (képernyő): A képernyő fényerejének beállítása közben megjeleníti az OPC hatást a képernyőn. A funkció Be állapotában a TV érzékeli a környező fényt, és automatikusan ehhez állítja a háttérfény intenzitását. Ügyeljen arra, hogy semmi ne takarja el az OPC érzékelőt, ami befolyásolhatja a környezeti fény érzékelését. Képbeállítás A következő képbeállításokkal saját ízlése szerint állíthatja be a képet. Beállítások Színhőmérséklet A legjobb fehérszín-megjelenítését adó színhőmérséklet beállítása. Menüpont Magas: Kékes árnyalatú fehér. Közép-magas: A Magas és Közép közötti árnyalat. Közép: Természetes árnyalat. Köz.-alacsony: A Közép és az Alacsony közötti árnyalat. Alacsony: Vöröses árnyalatú fehér. Hang menü AV mód Ez a beállítás a Kép menü AV mód beállítására mutat (Lásd a bal oldali hasábot az oldalon). Hangbeállítások A következő beállításokkal a hangminőséget állíthatja be ízlése szerint. Választható elemek Magas c gomb A magas hangok halkítása d gomb A magas hangok erősítése Mély A mélyhangok halkítása A mélyhangok erősítése Balansz Térhangzás A jobb hangcsatorna halkítása A bal hangcsatorna halkítása A funkciónak köszönhetően valósághű, élő hangzást kap. Automatikus hangerő A különböző hangforrások néha nem ugyanazzal a hangerővel hallhatóak. Ilyen például egy műsor és az azt megszakító reklámok. Az automatikus hangerőszabályozás (Automatikus hangerő) ezt a problémát a szintek kiegyenlítésével kiküszöböli. Tiszta hangzás A funkció az érthetőség fokozása érdekében a háttérzajhoz képest kiemeli az emberi beszédet. Zenehallgatásnál nem javasoljuk a használatát. Választható elemek c gomb d gomb Háttérmegvil. A képernyő elhalványul A képernyő fényereje nő Kontraszt A kontraszt csökken Erősebb kontraszt Fényerő A fényerő csökken Nagyobb fényerő Szín A szín intenzitása csökken A szín intenzitása nő Színárnyalat A bőrszínek bíborba hajlanak A bőrszínek zöldbe hajlanak Élesség A kép életlenebb lesz A kép élesebb lesz 8

11 Menüműveletek Tápellátás vezérlés menü Jelszünetnél kikapcs. A készülék a Bekapcsolva beállítás esetén automatikusan készenléti üzemmódra vált, ha 5 percig nem érkezik bemenő jel. Öt perccel a készülék készenléti üzemmódra váltása előtt percenként megjelenik a fennmaradó üzemidő. Egy TV műsor befejeződése után elképzelhető, hogy a funkció nem működik. Müködtetés nélkül kikapcs. A TV automatikusan készenléti üzemmódba kapcsol, ha az előre beállított időszak alatt ( 0perc vagy óra ) ön semmilyen műveletet sem végzett. Öt perccel a készülék készenléti üzemmódra váltása előtt percenként megjelenik a fennmaradó üzemidő. Energiagazdálkodás Beállításakor a TV automatikusan készenléti üzemmódra vált. Menüpont Ki Beállítások menü Leírás Nincs energiagazdálkodás. Gyári alapbeállítás.. mód Ha nyolc percen át nincs bemeneti jel, a TV készenléti üzemmódba kapcsol. Még ha elkezdi is a PC használatát, és ismét lesz bemeneti jel, a TV akkor is készenléti üzemmódban marad. A TV a TV-készülék a gombjának, vagy a távirányító B gombjának megnyomásakor kapcsol be újra (5. oldal).. mód Ha nyolc másodpercen át nincs bemeneti jel, a TV készenléti üzemmódba kapcsol. A PC használatának folytatásakor, és a bemeneti jel újbóli megjelenése esetén a TV bekapcsol. A TV a TV-készülék a gombjának, vagy a távirányító B gombjának megnyomásakor kapcsol be újra (5. oldal). Automatikus telepítés Az Automatikus telepítés funkciót az előre megadott csatornák beállítása után is újra használhatja. Lépjen rendre a MENÜ > Beállítások > Automatikus telepítés menüpontra. Ha már van PIN kód beállítva a Gyerekzár alatt, akkor itt adja meg. A PIN kód beállítását lásd a 0. oldalon. A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot. Itt ugyanúgy beállíthatja a nyelvet, a TV helyét és az országot, mint a Kezdeti automatikus telepítés során. Kövesse az 5. oldalon található -. lépéseket. Adók beprogramozása Ez a rész az analóg TV-csatornák kézi beállítását ismerteti. Lépjen rendre a MENÜ > Beállítások > Adók beprogramozása menüpontra. Ha már van PIN kód beállítva a Gyerekzár alatt, akkor itt adja meg. A PIN kód beállítását lásd a 0. oldalon. Nyomja meg a a/b gombokat az Automatikus keresés, Kézi beállítás, Sorba rendezés vagy a Program törlése menüpontok kiválasztásához, majd nyomja meg az OK gombot. Automatikus keresés Automatikus keresést végezhet és letöltheti a TV-adókat az alábbi műveletek elvégzésével. A funkció ugyanaz, mint az Automatikus telepítés során a beállítások áttöltésekor alkalmazott automatikus keresés. Ismételje meg az Adók beprogramozása rész. és. lépését. A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot. Automatikus programkeresés Automatikus elnevezés Automatikus sorba rendezés 4 Beállítások áttöltése Kézi beállítás Néhány adó elemeit manuálisan állíthatja be. Ismételje meg az Adók beprogramozása rész. és. lépését. A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot. A a/b/c/d gombokkal válassza ki a szerkeszteni kívánt adót, majd nyomja meg az OK gombot. A kiválasztott adó információi jelennek meg. 4 A a/b gombokkal válassza ki a kívánt menüelemet, majd nyomja meg az OK gombot. 5 A kiválasztáshoz vagy módosításhoz használja a a/b/c/d gombokat. Amikor kilép az Adók beprogramozása menü Kézi beállítás pontjából, automatikusan elindul a beállítások áttöltése, ha megváltoztatta a menüben levő információkat. Finomhangolás A frekvenciát a kívánt pozícióra állíthatja. A beállítást a háttérben látható képet figyelve végezze el. A frekvencia c/d gombokkal történő beállítása helyett a 0 9 számgombokkal közvetlenül is megadhatja az értéket. PÉLDA 79,5 MHz: Nyomja meg a s 7 s 9 s s 5 gombokat. 49,5 MHz: Nyomja meg a 4 s 9 s s 5 s OK gombokat. 9

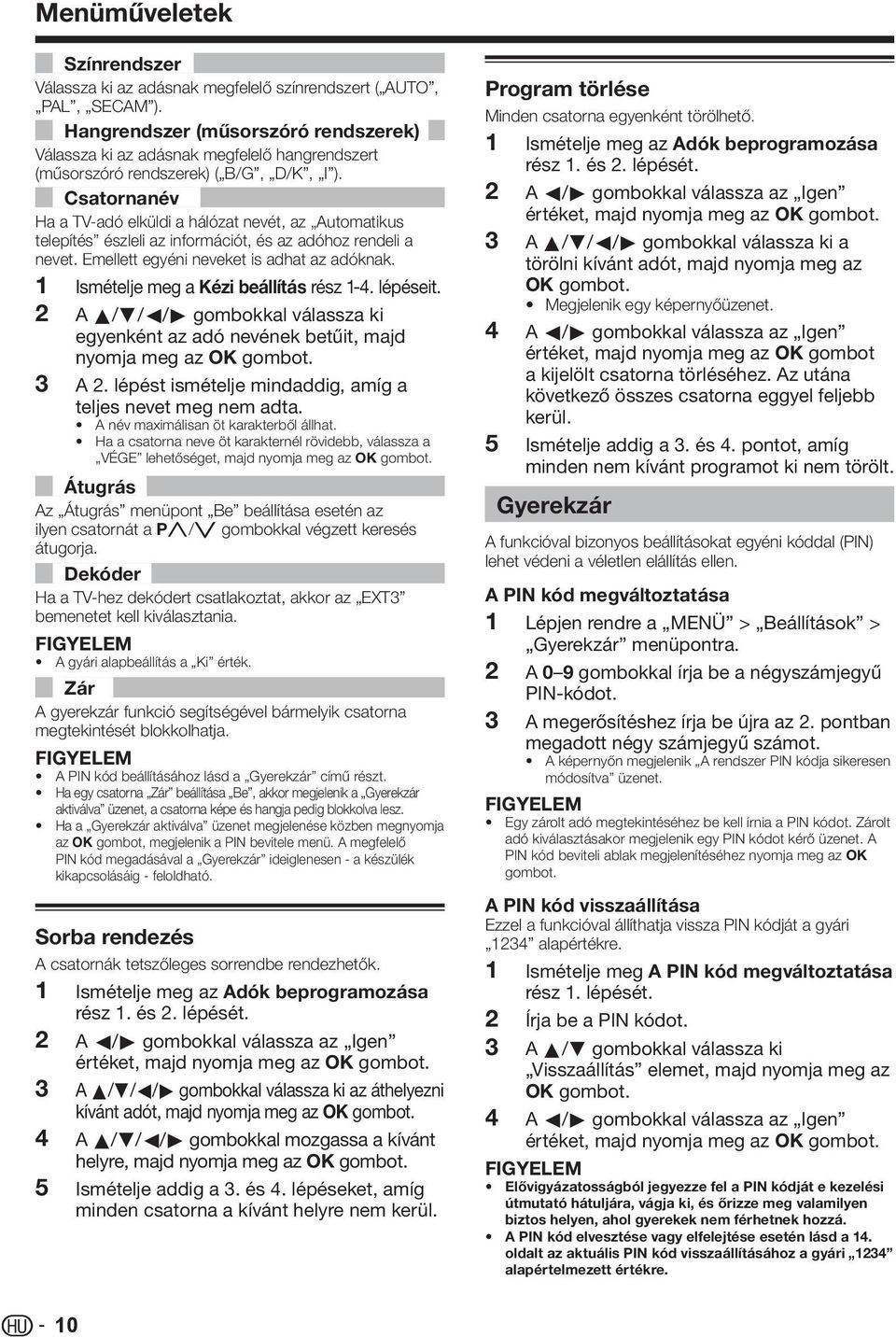

12 Menüműveletek Színrendszer Válassza ki az adásnak megfelelő színrendszert ( AUTO, PAL, SECAM ). Hangrendszer (műsorszóró rendszerek) Válassza ki az adásnak megfelelő hangrendszert (műsorszóró rendszerek) ( B/G, D/K, I ). Csatornanév Ha a TV-adó elküldi a hálózat nevét, az Automatikus telepítés észleli az információt, és az adóhoz rendeli a nevet. Emellett egyéni neveket is adhat az adóknak. Ismételje meg a Kézi beállítás rész -4. lépéseit. A a/b/c/d gombokkal válassza ki egyenként az adó nevének betűit, majd nyomja meg az OK gombot. A. lépést ismételje mindaddig, amíg a teljes nevet meg nem adta. A név maximálisan öt karakterből állhat. Ha a csatorna neve öt karakternél rövidebb, válassza a VÉGE lehetőséget, majd nyomja meg az OK gombot. Átugrás Az Átugrás menüpont Be beállítása esetén az ilyen csatornát a Pr/s gombokkal végzett keresés átugorja. Dekóder Ha a TV-hez dekódert csatlakoztat, akkor az EXT bemenetet kell kiválasztania. A gyári alapbeállítás a Ki érték. Zár A gyerekzár funkció segítségével bármelyik csatorna megtekintését blokkolhatja. A PIN kód beállításához lásd a Gyerekzár című részt. Ha egy csatorna Zár beállítása Be, akkor megjelenik a Gyerekzár aktiválva üzenet, a csatorna képe és hangja pedig blokkolva lesz. Ha a Gyerekzár aktiválva üzenet megjelenése közben megnyomja az OK gombot, megjelenik a PIN bevitele menü. A megfelelő PIN kód megadásával a Gyerekzár ideiglenesen - a készülék kikapcsolásáig - feloldható. Sorba rendezés A csatornák tetszőleges sorrendbe rendezhetők. Ismételje meg az Adók beprogramozása rész. és. lépését. A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot. A a/b/c/d gombokkal válassza ki az áthelyezni kívánt adót, majd nyomja meg az OK gombot. 4 A a/b/c/d gombokkal mozgassa a kívánt helyre, majd nyomja meg az OK gombot. 5 Ismételje addig a. és 4. lépéseket, amíg minden csatorna a kívánt helyre nem kerül. Program törlése Minden csatorna egyenként törölhető. Ismételje meg az Adók beprogramozása rész. és. lépését. A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot. A a/b/c/d gombokkal válassza ki a törölni kívánt adót, majd nyomja meg az OK gombot. Megjelenik egy képernyőüzenet. 4 A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot a kijelölt csatorna törléséhez. Az utána következő összes csatorna eggyel feljebb kerül. 5 Ismételje addig a. és 4. pontot, amíg minden nem kívánt programot ki nem törölt. Gyerekzár A funkcióval bizonyos beállításokat egyéni kóddal (PIN) lehet védeni a véletlen elállítás ellen. A PIN kód megváltoztatása Lépjen rendre a MENÜ > Beállítások > Gyerekzár menüpontra. A 0 9 gombokkal írja be a négyszámjegyű PIN-kódot. A megerősítéshez írja be újra az. pontban megadott négy számjegyű számot. A képernyőn megjelenik A rendszer PIN kódja sikeresen módosítva üzenet. Egy zárolt adó megtekintéséhez be kell írnia a PIN kódot. Zárolt adó kiválasztásakor megjelenik egy PIN kódot kérő üzenet. A PIN kód beviteli ablak megjelenítéséhez nyomja meg az OK gombot. A PIN kód visszaállítása Ezzel a funkcióval állíthatja vissza PIN kódját a gyári 4 alapértékre. Ismételje meg A PIN kód megváltoztatása rész. lépését. Írja be a PIN kódot. A a/b gombokkal válassza ki Visszaállítás elemet, majd nyomja meg az OK gombot. 4 A c/d gombokkal válassza az Igen értéket, majd nyomja meg az OK gombot. Elővigyázatosságból jegyezze fel a PIN kódját e kezelési útmutató hátuljára, vágja ki, és őrizze meg valamilyen biztos helyen, ahol gyerekek nem férhetnek hozzá. A PIN kód elvesztése vagy elfelejtése esetén lásd a 4. oldalt az aktuális PIN kód visszaállításához a gyári 4 alapértelmezett értékre. 0

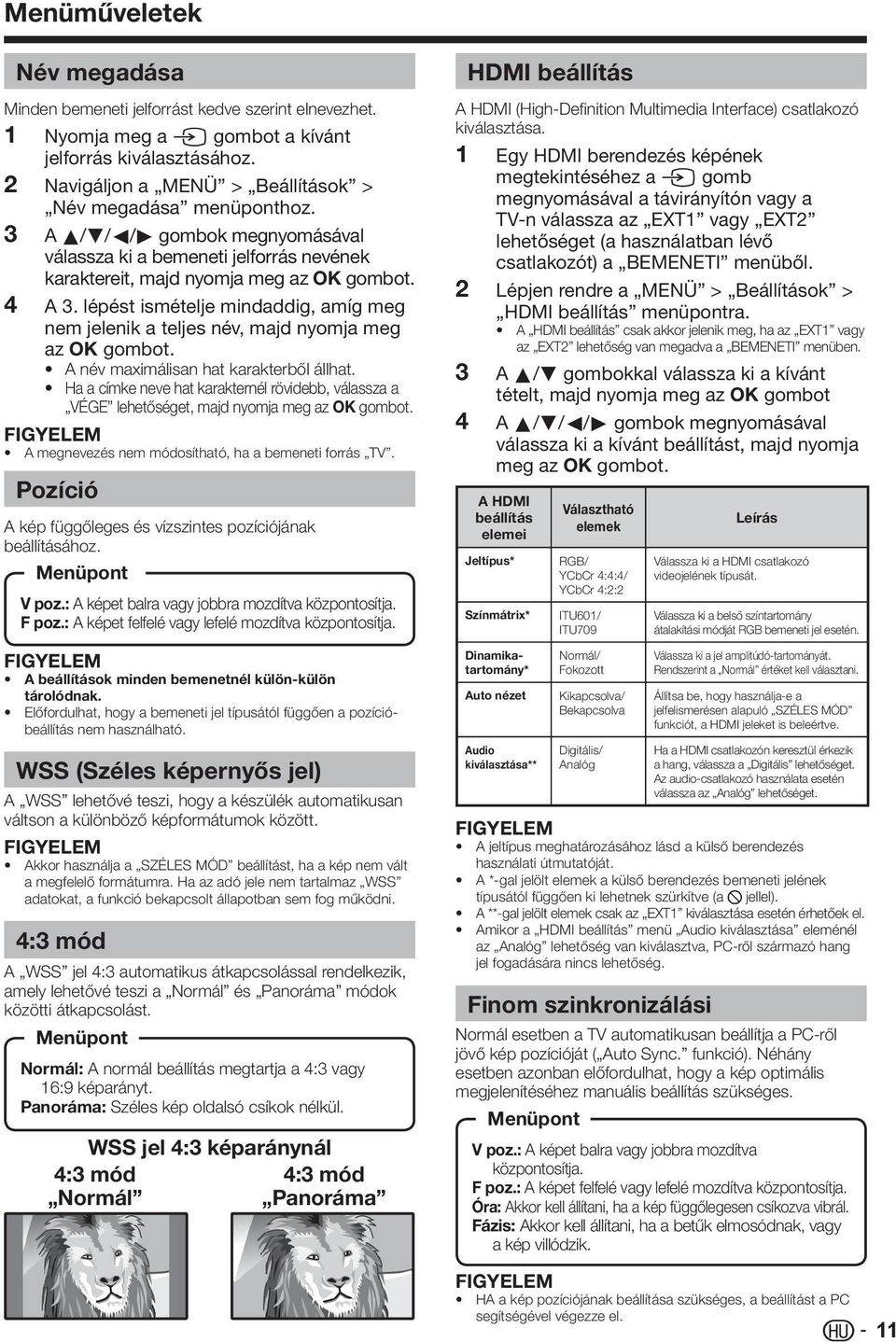

13 Menüműveletek Név megadása Minden bemeneti jelforrást kedve szerint elnevezhet. Nyomja meg a b gombot a kívánt jelforrás kiválasztásához. Navigáljon a MENÜ > Beállítások > Név megadása menüponthoz. A a/b/c/d gombok megnyomásával válassza ki a bemeneti jelforrás nevének karaktereit, majd nyomja meg az OK gombot. 4 A. lépést ismételje mindaddig, amíg meg nem jelenik a teljes név, majd nyomja meg az OK gombot. A név maximálisan hat karakterből állhat. Ha a címke neve hat karakternél rövidebb, válassza a VÉGE lehetőséget, majd nyomja meg az OK gombot. A megnevezés nem módosítható, ha a bemeneti forrás TV. Pozíció A kép függőleges és vízszintes pozíciójának beállításához. Menüpont V poz.: A képet balra vagy jobbra mozdítva központosítja. F poz.: A képet felfelé vagy lefelé mozdítva központosítja. A beállítások minden bemenetnél külön-külön tárolódnak. Előfordulhat, hogy a bemeneti jel típusától függően a pozícióbeállítás nem használható. WSS (Széles képernyős jel) A WSS lehetővé teszi, hogy a készülék automatikusan váltson a különböző képformátumok között. Akkor használja a SZÉLES MÓD beállítást, ha a kép nem vált a megfelelő formátumra. Ha az adó jele nem tartalmaz WSS adatokat, a funkció bekapcsolt állapotban sem fog működni. 4: mód A WSS jel 4: automatikus átkapcsolással rendelkezik, amely lehetővé teszi a Normál és Panoráma módok közötti átkapcsolást. Menüpont Normál: A normál beállítás megtartja a 4: vagy 6:9 képarányt. Panoráma: Széles kép oldalsó csíkok nélkül. WSS jel 4: képaránynál 4: mód Normál 4: mód Panoráma HDMI beállítás A HDMI (High-Definition Multimedia Interface) csatlakozó kiválasztása. Egy HDMI berendezés képének megtekintéséhez a b gomb megnyomásával a távirányítón vagy a TV-n válassza az EXT vagy EXT lehetőséget (a használatban lévő csatlakozót) a BEMENETI menüből. Lépjen rendre a MENÜ > Beállítások > HDMI beállítás menüpontra. A HDMI beállítás csak akkor jelenik meg, ha az EXT vagy az EXT lehetőség van megadva a BEMENETI menüben. A a/b gombokkal válassza ki a kívánt tételt, majd nyomja meg az OK gombot 4 A a/b/c/d gombok megnyomásával válassza ki a kívánt beállítást, majd nyomja meg az OK gombot. A HDMI beállítás elemei Jeltípus* Színmátrix* Dinamikatartomány* Auto nézet Audio kiválasztása** Választható elemek RGB/ YCbCr 4:4:4/ YCbCr 4:: ITU60/ ITU709 Normál/ Fokozott Kikapcsolva/ Bekapcsolva Digitális/ Analóg Leírás Válassza ki a HDMI csatlakozó videojelének típusát. Válassza ki a belső színtartomány átalakítási módját RGB bemeneti jel esetén. Válassza ki a jel amplitúdó-tartományát. Rendszerint a Normál értéket kell választani. Állítsa be, hogy használja-e a jelfelismerésen alapuló SZÉLES MÓD funkciót, a HDMI jeleket is beleértve. Ha a HDMI csatlakozón keresztül érkezik a hang, válassza a Digitális lehetőséget. Az audio-csatlakozó használata esetén válassza az Analóg lehetőséget. A jeltípus meghatározásához lásd a külső berendezés használati útmutatóját. A *-gal jelölt elemek a külső berendezés bemeneti jelének típusától függően ki lehetnek szürkítve (a 4 jellel). A **-gal jelölt elemek csak az EXT kiválasztása esetén érhetőek el. Amikor a HDMI beállítás menü Audio kiválasztása eleménél az Analóg lehetőség van kiválasztva, PC-ről származó hang jel fogadására nincs lehetőség. Finom szinkronizálási Normál esetben a TV automatikusan beállítja a PC-ről jövő kép pozícióját ( Auto Sync. funkció). Néhány esetben azonban előfordulhat, hogy a kép optimális megjelenítéséhez manuális beállítás szükséges. Menüpont V poz.: A képet balra vagy jobbra mozdítva központosítja. F poz.: A képet felfelé vagy lefelé mozdítva központosítja. Óra: Akkor kell állítani, ha a kép függőlegesen csíkozva vibrál. Fázis: Akkor kell állítani, ha a betűk elmosódnak, vagy a kép villódzik. HA a kép pozíciójának beállítása szükséges, a beállítást a PC segítségével végezze el.

14 Menüműveletek XGA mód Ha a PC-ről jövő bemeneti jel XGA jel, az alább látható három bemeneti jel közül választhat egyet a kép felbontásának beállításához. Nyelv A Beállítások menüben kiválaszthat egy nyelvet. Válassza ki a kívánt nyelvet a képernyőn látható listából. Lehetőségek menü Csak hang Zenei műsor hallgatásakor kikapcsolhatja a TV képét, hogy csak a hangot hallgassa. Menüpont Ki: Kép és hang együtt. Be: Csak hang, kép nélkül. 04 g g g 768 A grafikus kártyától függően az 60 g 768 felbontás megjelenítése esetleg nem lesz megfelelő. Hasznos szolgáltatások SZÉLES MÓD Kiválaszthatja a kép méretét. A választható képméret a fogadott jel típusától függ. Menüpont (SD [szabványos felbontású] jel esetében) Normál: A 4: képarányú szabvány képekhez. Egy oldalsáv jelenik meg mindkét oldalon. Nagyítás 4:9: 4:9 képarányú, letterbox alakú képhez. Mindkét oldalon megjelenik egy vékony csík, de néhány műsornál felül és alul is meg fog jelenni. Panoráma: Ebben az üzemmódban a képet a rendszer progresszív módon a képernyő széléig húzza. Teljes: 6:9 képarányú, összenyomott képhez. MOZI 6:9: 6:9 képarányú, letterbox alakú képhez. Néhány programnál alul és felül feltűnhet egy-egy vékony fekete csík. MOZI 4:9: 4:9 képarányú, letterbox alakú képhez. Néhány programnál alul és felül feltűnhet egy-egy vékony fekete csík. Menüpont (HD [nagy felbontású] jel esetében) Teljes: Megjelenítés túlpásztázott képpel. A képernyő minden oldalából levág egy keveset. Elem (PC esetében) Normál: Megtartja az eredeti képarányt teljes képernyős megjelenítésnél. Teljes: A kép teljesen kitölti a képernyőt. DNR (Digital Noise Reduction = digitális képzaj csökkentés) Tisztább képet ad ( Ki, Magas, Alacsony ). Bemenet kiválasztása A külső berendezés jeltípusának beállításához. Bemeneti forrás EXT Y/C, CVBS, RGB Jeltípus Ha nincs kép, vagy a kép nem színes, válasszon ki más jeltípust. A sugárzott jeltípussal kapcsolatban lapozza fel a külső berendezés kezelési útmutatóját. A TV, EXT, EXT, EXT4, EXT5 és EXT6 nem jelennek meg a Bemenet kiválasztása menüben. Színrendszer A színrendszert a jelforrás jelének megfelelően lehet beállítani. ( AUTO, PAL, SECAM, NTSC.58, NTSC4.4, PAL-60 ). A gyári alapbeállítás AUTO. AUTO beállítás mellett a színrendszert a TV minden adónál automatikusan beállítja. Ha a kép nem tiszta, válasszon másik színrendszert (pl. PAL, SECAM ). NTSC.58, NTSC4.4 és PAL-60 nem választható TVvevő üzemmódban. A PC bemenet beállítása előtt csatlakoztassa a PC-t (6. oldal). Kézi kiválasztás Nyomja meg a f gombot. Megjelenik a SZÉLES MÓD menü. A menüben megjelennek azok a SZÉLES MÓD lehetőségek, amelyeket az aktuálisan vett videojel számára kiválaszthat. Nyomja meg a f vagy a/b gombot, amíg a SZÉLES MÓD menü látható a képernyőn. Az egyes módok közötti lefelé történő váltás során az eredmény a képernyőn minden alkalommal azonnal látható lesz. Az OK gomb megnyomására nincs szükség. Automatikus kiválasztás Ha a. oldalon a Beállítások menüben a WSS és a 4: mód lehetőséget választja, automatikusan az optimális SZÉLES MÓD kerül kiválasztásra minden WSS információt tartalmazó adás, illetve videokazetta vagy DVD lejátszása esetén. WSS menü Az Automatikus kiválasztás engedélyezéséhez a Beállítások menüben állítsa a WSS elemet Be értékre (. oldal). 4: mód menü A széles képernyő típusának kiválasztásához, a 4: mód menüben válassza ki a Normál vagy a Panoráma beállítást (. oldal). Ha a jel nem tartalmaz WSS információt, akkor az Automatikus kiválasztás nem fog működni, még bekapcsolt WSS beállítás esetén sem.

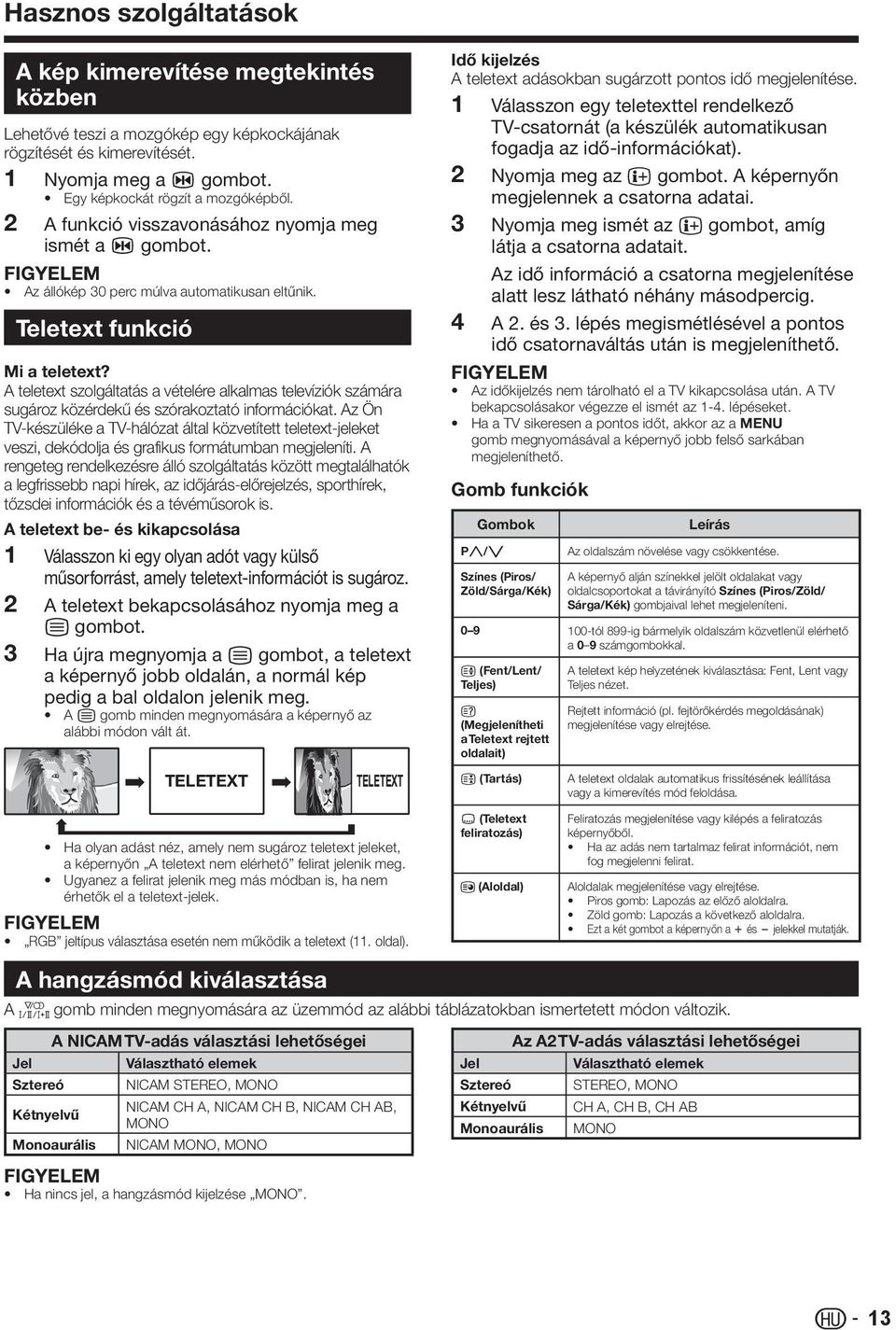

15 Hasznos szolgáltatások A kép kimerevítése megtekintés közben Lehetővé teszi a mozgókép egy képkockájának rögzítését és kimerevítését. Nyomja meg a Z gombot. Egy képkockát rögzít a mozgóképből. A funkció visszavonásához nyomja meg ismét a Z gombot. Az állókép 0 perc múlva automatikusan eltűnik. Teletext funkció Mi a teletext? A teletext szolgáltatás a vételére alkalmas televíziók számára sugároz közérdekű és szórakoztató információkat. Az Ön TV-készüléke a TV-hálózat által közvetített teletext-jeleket veszi, dekódolja és grafikus formátumban megjeleníti. A rengeteg rendelkezésre álló szolgáltatás között megtalálhatók a legfrissebb napi hírek, az időjárás-előrejelzés, sporthírek, tőzsdei információk és a tévéműsorok is. A teletext be- és kikapcsolása Válasszon ki egy olyan adót vagy külső műsorforrást, amely teletext-információt is sugároz. A teletext bekapcsolásához nyomja meg a m gombot. Ha újra megnyomja a m gombot, a teletext a képernyő jobb oldalán, a normál kép pedig a bal oldalon jelenik meg. A m gomb minden megnyomására a képernyő az alábbi módon vált át. TELETEXT TELETEXT Idő kijelzés A teletext adásokban sugárzott pontos idő megjelenítése. Válasszon egy teletexttel rendelkező TV-csatornát (a készülék automatikusan fogadja az idő-információkat). Nyomja meg az p gombot. A képernyőn megjelennek a csatorna adatai. Nyomja meg ismét az p gombot, amíg látja a csatorna adatait. Az idő információ a csatorna megjelenítése alatt lesz látható néhány másodpercig. 4 A. és. lépés megismétlésével a pontos idő csatornaváltás után is megjeleníthető. Az időkijelzés nem tárolható el a TV kikapcsolása után. A TV bekapcsolásakor végezze el ismét az -4. lépéseket. Ha a TV sikeresen a pontos időt, akkor az a MENU gomb megnyomásával a képernyő jobb felső sarkában megjeleníthető. Gomb funkciók Gombok Pr/s Színes (Piros/ Zöld/Sárga/Kék) Leírás Az oldalszám növelése vagy csökkentése. A képernyő alján színekkel jelölt oldalakat vagy oldalcsoportokat a távirányító Színes (Piros/Zöld/ Sárga/Kék) gombjaival lehet megjeleníteni tól 899-ig bármelyik oldalszám közvetlenül elérhető a 0 9 számgombokkal. v (Fent/Lent/ Teljes) k (Megjelenítheti a Teletext rejtett oldalait) A teletext kép helyzetének kiválasztása: Fent, Lent vagy Teljes nézet. Rejtett információ (pl. fejtörőkérdés megoldásának) megjelenítése vagy elrejtése. (Tartás) A teletext oldalak automatikus frissítésének leállítása vagy a kimerevítés mód feloldása. Ha olyan adást néz, amely nem sugároz teletext jeleket, a képernyőn A teletext nem elérhető felirat jelenik meg. Ugyanez a felirat jelenik meg más módban is, ha nem érhetők el a teletext-jelek. RGB jeltípus választása esetén nem működik a teletext (. oldal). A hangzásmód kiválasztása [ (Teletext feliratozás) Feliratozás megjelenítése vagy kilépés a feliratozás képernyőből. Ha az adás nem tartalmaz felirat információt, nem fog megjelenni felirat. (Aloldal) Aloldalak megjelenítése vagy elrejtése. Piros gomb: Lapozás az előző aloldalra. Zöld gomb: Lapozás a következő aloldalra. Ezt a két gombot a képernyőn a k és l jelekkel mutatják. A gomb minden megnyomására az üzemmód az alábbi táblázatokban ismertetett módon változik. A NICAM TV-adás választási lehetőségei Az A TV-adás választási lehetőségei Jel Választható elemek Jel Választható elemek Sztereó NICAM STEREO, MONO Sztereó STEREO, MONO Kétnyelvű NICAM CH A, NICAM CH B, NICAM CH AB, Kétnyelvű CH A, CH B, CH AB MONO Monoaurális MONO Monoaurális NICAM MONO, MONO Ha nincs jel, a hangzásmód kijelzése MONO.

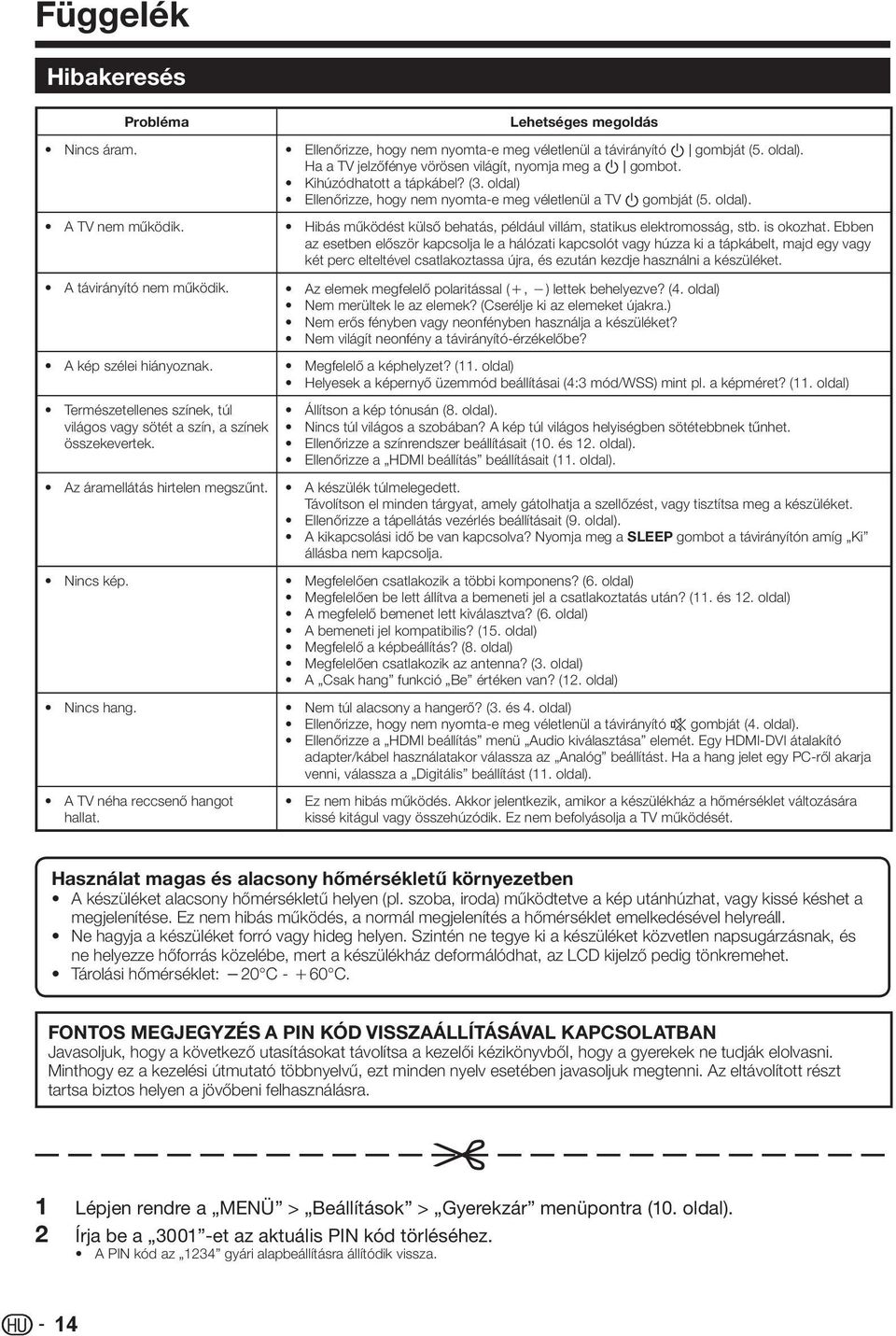

16 Függelék Hibakeresés Probléma Lehetséges megoldás Nincs áram. Ellenőrizze, hogy nem nyomta-e meg véletlenül a távirányító B gombját (5. oldal). Ha a TV jelzőfénye vörösen világít, nyomja meg a B gombot. Kihúzódhatott a tápkábel? (. oldal) Ellenőrizze, hogy nem nyomta-e meg véletlenül a TV a gombját (5. oldal). A TV nem működik. Hibás működést külső behatás, például villám, statikus elektromosság, stb. is okozhat. Ebben az esetben először kapcsolja le a hálózati kapcsolót vagy húzza ki a tápkábelt, majd egy vagy két perc elteltével csatlakoztassa újra, és ezután kezdje használni a készüléket. A távirányító nem működik. Az elemek megfelelő polaritással (e, f) lettek behelyezve? (4. oldal) Nem merültek le az elemek? (Cserélje ki az elemeket újakra.) Nem erős fényben vagy neonfényben használja a készüléket? Nem világít neonfény a távirányító-érzékelőbe? A kép szélei hiányoznak. Megfelelő a képhelyzet? (. oldal) Helyesek a képernyő üzemmód beállításai (4: mód/wss) mint pl. a képméret? (. oldal) Természetellenes színek, túl világos vagy sötét a szín, a színek összekevertek. Állítson a kép tónusán (8. oldal). Nincs túl világos a szobában? A kép túl világos helyiségben sötétebbnek tűnhet. Ellenőrizze a színrendszer beállításait (0. és. oldal). Ellenőrizze a HDMI beállítás beállításait (. oldal). Az áramellátás hirtelen megszűnt. A készülék túlmelegedett. Távolítson el minden tárgyat, amely gátolhatja a szellőzést, vagy tisztítsa meg a készüléket. Ellenőrizze a tápellátás vezérlés beállításait (9. oldal). A kikapcsolási idő be van kapcsolva? Nyomja meg a SLEEP gombot a távirányítón amíg Ki állásba nem kapcsolja. Nincs kép. Megfelelően csatlakozik a többi komponens? (6. oldal) Megfelelően be lett állítva a bemeneti jel a csatlakoztatás után? (. és. oldal) A megfelelő bemenet lett kiválasztva? (6. oldal) A bemeneti jel kompatibilis? (5. oldal) Megfelelő a képbeállítás? (8. oldal) Megfelelően csatlakozik az antenna? (. oldal) A Csak hang funkció Be értéken van? (. oldal) Nincs hang. Nem túl alacsony a hangerő? (. és 4. oldal) Ellenőrizze, hogy nem nyomta-e meg véletlenül a távirányító e gombját (4. oldal). Ellenőrizze a HDMI beállítás menü Audio kiválasztása elemét. Egy HDMI-DVI átalakító adapter/kábel használatakor válassza az Analóg beállítást. Ha a hang jelet egy PC-ről akarja venni, válassza a Digitális beállítást (. oldal). A TV néha reccsenő hangot Ez nem hibás működés. Akkor jelentkezik, amikor a készülékház a hőmérséklet változására hallat. kissé kitágul vagy összehúzódik. Ez nem befolyásolja a TV működését. Használat magas és alacsony hőmérsékletű környezetben A készüléket alacsony hőmérsékletű helyen (pl. szoba, iroda) működtetve a kép utánhúzhat, vagy kissé késhet a megjelenítése. Ez nem hibás működés, a normál megjelenítés a hőmérséklet emelkedésével helyreáll. Ne hagyja a készüléket forró vagy hideg helyen. Szintén ne tegye ki a készüléket közvetlen napsugárzásnak, és ne helyezze hőforrás közelébe, mert a készülékház deformálódhat, az LCD kijelző pedig tönkremehet. Tárolási hőmérséklet: l0 C - e60 C. FONTOS MEGJEGYZÉS A PIN KÓD VISSZAÁLLÍTÁSÁVAL KAPCSOLATBAN Javasoljuk, hogy a következő utasításokat távolítsa a kezelői kézikönyvből, hogy a gyerekek ne tudják elolvasni. Minthogy ez a kezelési útmutató többnyelvű, ezt minden nyelv esetében javasoljuk megtenni. Az eltávolított részt tartsa biztos helyen a jövőbeni felhasználásra. Lépjen rendre a MENÜ > Beállítások > Gyerekzár menüpontra (0. oldal). Írja be a 00 -et az aktuális PIN kód törléséhez. A PIN kód az 4 gyári alapbeállításra állítódik vissza. 4

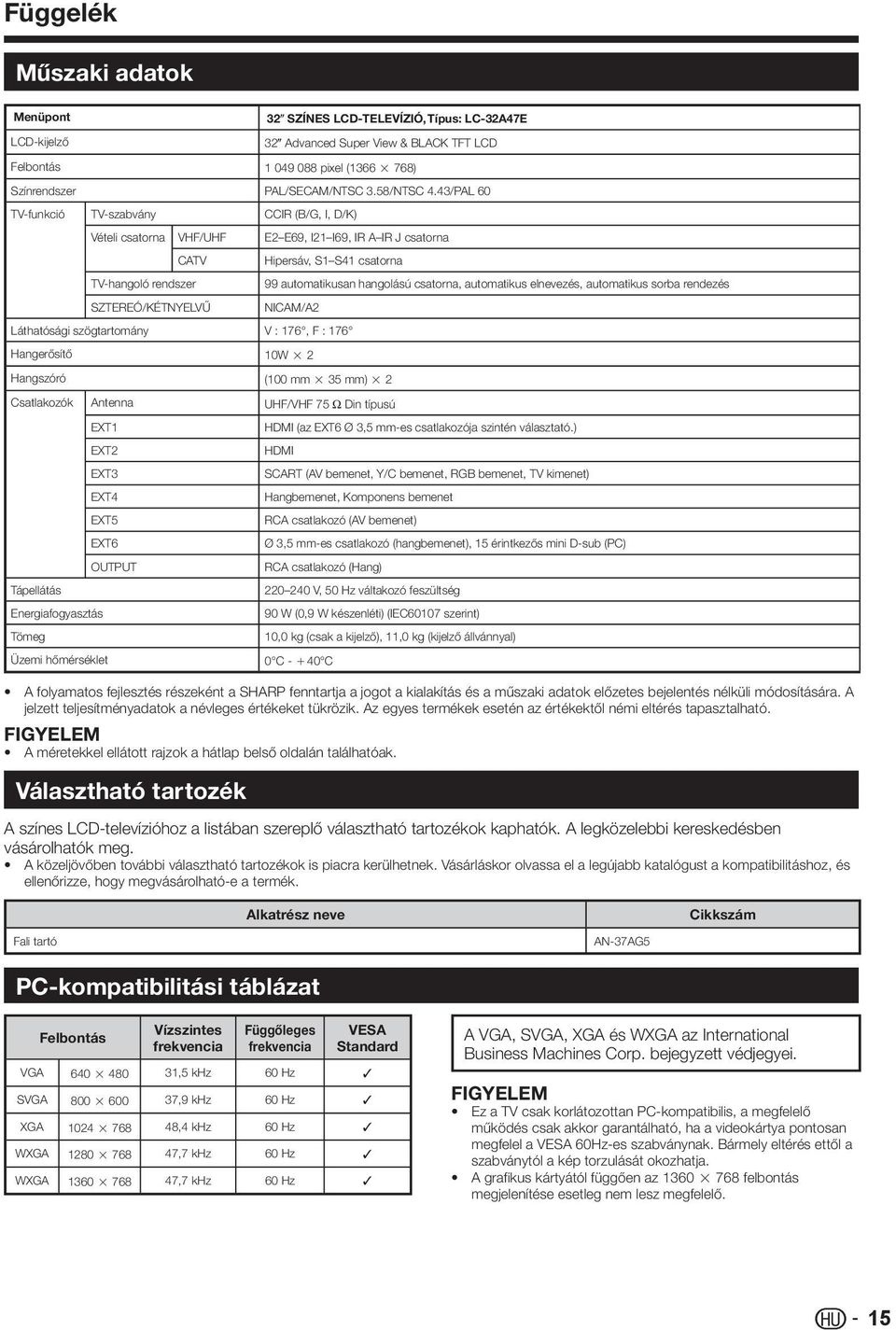

17 Függelék Műszaki adatok Menüpont LCD-kijelző o SZÍNES LCD-TELEVÍZIÓ, Típus: LC-A47E o Advanced Super View & BLACK TFT LCD Felbontás pixel (66 g 768) Színrendszer PAL/SECAM/NTSC.58/NTSC 4.4/PAL 60 TV-funkció TV-szabvány CCIR (B/G, I, D/K) Vételi csatorna VHF/UHF E E69, I I69, IR A IR J csatorna CATV Hipersáv, S S4 csatorna TV-hangoló rendszer 99 automatikusan hangolású csatorna, automatikus elnevezés, automatikus sorba rendezés SZTEREÓ/KÉTNYELVŰ NICAM/A Láthatósági szögtartomány V : 76, F : 76 Hangerősítő 0W g Hangszóró (00 mm g 5 mm) g Csatlakozók Antenna UHF/VHF 75 q Din típusú EXT EXT EXT EXT4 EXT5 EXT6 OUTPUT Tápellátás Energiafogyasztás Tömeg Üzemi hőmérséklet HDMI (az EXT6 Ø,5 mm-es csatlakozója szintén választató.) HDMI SCART (AV bemenet, Y/C bemenet, RGB bemenet, TV kimenet) Hangbemenet, Komponens bemenet RCA csatlakozó (AV bemenet) Ø,5 mm-es csatlakozó (hangbemenet), 5 érintkezős mini D-sub (PC) RCA csatlakozó (Hang) 0 40 V, 50 Hz váltakozó feszültség 90 W (0,9 W készenléti) (IEC6007 szerint) 0,0 kg (csak a kijelző),,0 kg (kijelző állvánnyal) 0 C - e40 C A folyamatos fejlesztés részeként a SHARP fenntartja a jogot a kialakítás és a műszaki adatok előzetes bejelentés nélküli módosítására. A jelzett teljesítményadatok a névleges értékeket tükrözik. Az egyes termékek esetén az értékektől némi eltérés tapasztalható. A méretekkel ellátott rajzok a hátlap belső oldalán találhatóak. Választható tartozék A színes LCD-televízióhoz a listában szereplő választható tartozékok kaphatók. A legközelebbi kereskedésben vásárolhatók meg. A közeljövőben további választható tartozékok is piacra kerülhetnek. Vásárláskor olvassa el a legújabb katalógust a kompatibilitáshoz, és ellenőrizze, hogy megvásárolható-e a termék. Alkatrész neve Cikkszám Fali tartó AN-7AG5 PC-kompatibilitási táblázat Felbontás Vízszintes frekvencia Függőleges frekvencia VESA Standard VGA 640 g 480,5 khz 60 Hz SVGA 800 g 600 7,9 khz 60 Hz XGA 04 g ,4 khz 60 Hz WXGA 80 g ,7 khz 60 Hz WXGA 60 g ,7 khz 60 Hz A VGA, SVGA, XGA és WXGA az International Business Machines Corp. bejegyzett védjegyei. Ez a TV csak korlátozottan PC-kompatibilis, a megfelelő működés csak akkor garantálható, ha a videokártya pontosan megfelel a VESA 60Hz-es szabványnak. Bármely eltérés ettől a szabványtól a kép torzulását okozhatja. A grafikus kártyától függően az 60 g 768 felbontás megjelenítése esetleg nem lesz megfelelő. 5

18 Hulladék-elhelyezési tájékoztató selejtezés esetén A. Hulladék-elhelyezési tájékoztató felhasználók részére (magán háztartások). Az Európai Unióban Figyelem: Ha a készüléket ki akarja selejtezni, kérjük, ne a közönséges szemeteskukát használja! Figyelem: A terméket ezzel a jelöléssel látták el. Ez azt jelenti, hogy a használt elektromos és elektronikus termékeket nem szabad az általános háztartási hulladékkal keverni. Ezekhez a termékekhez külön hulladékgyűjtő rendszer üzemel. A használt elektromos és elektronikus berendezéseket külön, és a használt elektromos és elektronikus berendezések szabályszerű kezeléséről, visszanyeréséről és újrahasznosításáról rendelkező jogszabályokkal összhangban kell kezelni. A tagállamok általi végrehajtást követően az EU államokon belül a magán háztartások használt elektromos és elektronikai berendezéseiket díjmentesen juttathatják vissza a kijelölt gyűjtőlétesítményekbe*. Egyes országokban* a helyi kiskereskedés is díjmentesen visszaveheti Öntől a régi terméket, ha hasonló új terméket vásárol. *) A további részletekről, kérjük, érdeklődjön az önkormányzatnál. Ha használt elektromos vagy elektronikus berendezésében elemek vagy akkumulátorok vannak, kérjük, előzetesen ezeket selejtezze ki a helyi előírásoknak megfelelően. A termék szabályszerű kiselejtezésével Ön segít biztosítani azt, hogy a hulladék keresztülmenjen a szükséges kezelésen, visszanyerési és újrahasznosítási eljáráson, ezáltal közreműködik a lehetséges káros környezeti és humán egészségi hatások megelőzésében, amelyek ellenkező esetben a helytelen hulladékkezelés következtében előállhatnának.. Az EU-n kívüli egyéb országokban Ha a terméket ki szeretné selejtezni, kérjük, forduljon az önkormányzathoz, és érdeklődjön a helyes hulladék-elhelyezési módszerről. B. Hulladék-elhelyezési tájékoztató vállalati felhasználók részére. Az Európai Unióban Ha a terméket üzleti célokra használta, és ki kívánja selejtezni: Kérjük, forduljon a SHARP kereskedéshez, ahol tájékoztatják Önt a termék visszavételéről. Lehetséges, hogy a visszavételből és újrahasznosításból eredő költségeket felszámítják. Előfordulhat, hogy a helyi hulladékbegyűjtő létesítmény átveszi a kisebb termékeket (és kis mennyiségeket).. Az EU-n kívüli egyéb országokban Ha a terméket ki szeretné selejtezni, kérjük, forduljon az önkormányzathoz, és érdeklődjön a helyes hulladék-elhelyezési módszerről. A termékhez tartozó elem nyomokban ólmot tartalmaz. EU: Az áthúzott kerekes szemétgyűjtő tartály jelzi, hogy a használt elemeket nem szabad a háztartási szemétbe tenni. A használt elemek számára egy elkülönített begyűjtési rendszert hoztak létre, ami lehetővé teszi a jogszabály rendelkezései szerint a megfelelő kezelést és újrahasznosítást. Kérjük, vegye fel a kapcsolatot a helyi hatósággal a begyűjtés és újrahasznosítás részleteivel kapcsolatban. Svájc: A használt elemeket az értékesítési helyre kell visszavinni. Más nem uniós országok: Kérjük, vegye fel a kapcsolatot a helyi hatósággal a használt elemek ártalmatlanításának helyes eljárásával kapcsolatban. 6

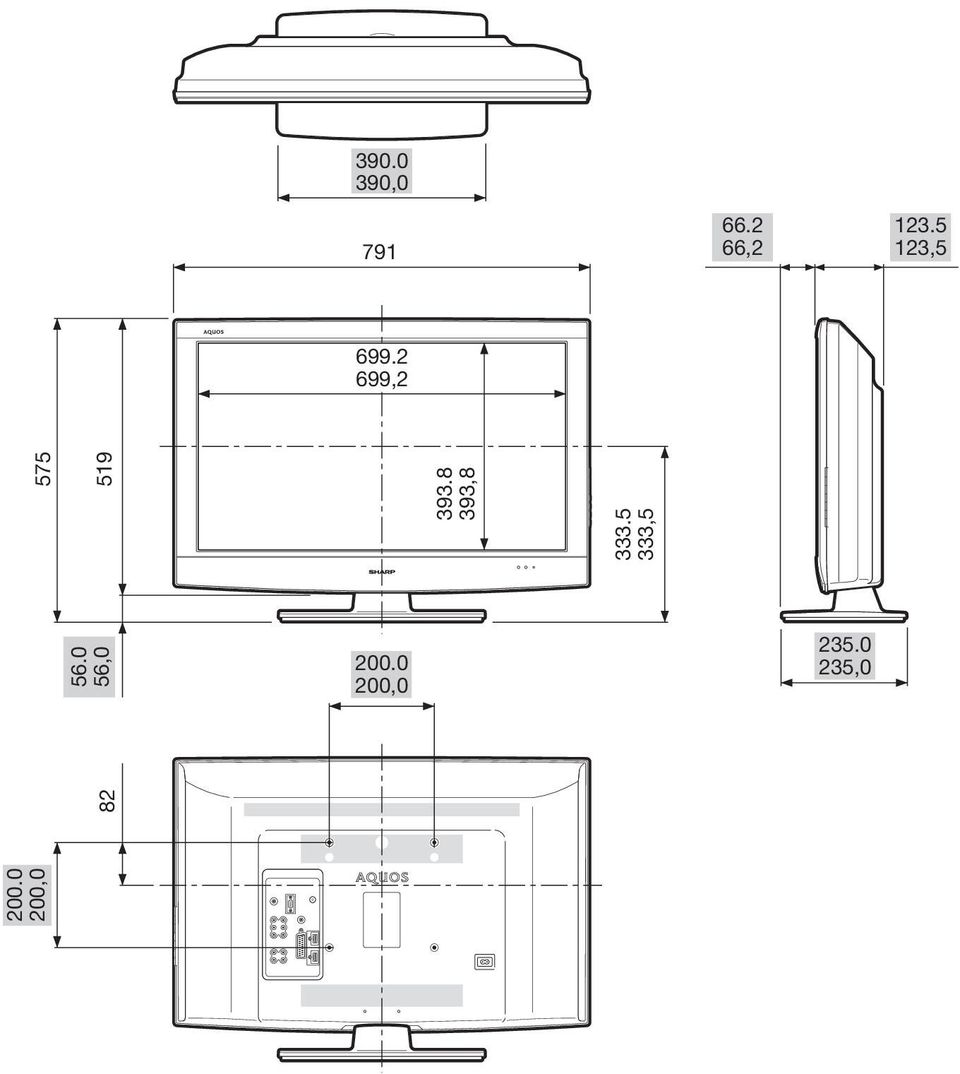

19 , ,.5, , , , , ,8.5, ,0

20 SHARP ELECTRÓNICA ESPAÑA S.A. Polígono Industrial Can Sant Joan Calle Sena s/n 0874 SANT CUGAT DEL VALLÉS BARCELONA (ESPAÑA) SHARP CORPORATION Printed in Spain Wydrukowano w Hiszpanii Készült Spanyolországban Vytištěno ve Španělsku Vytlačené v Španielsku Надруковано в Іспанії Trükitud Hispaanias Iespiests Spānijā Išspausdinta Ispanijoje Τυπώθηκε στην Ισπανία İspanya da basılmıştır PIN TINS-E08WJZZ 09P04-SP-NG
