Frisslevegő nélkül nem megy a Helios légbevezető megoldásai

Átírás

1 Frisslevegő nélkül nem megy a Helios légbevezető megoldásai Szabályozott légutánpótlás Ez az alapja a praktikus, gazdaságos és biztonságos szellőztetésnek. A lég cserét nem bízhatjuk a véletlenre. Amennyiben nincs szükség különöseb ben igényes kialakításra (kiegyenlített szellőzés, előmelegítés), akkor a ter vezett és szabályszerű légutánpótlást a legkedvezőbb módon a Helios frissleve gő elemek beépítésével érjük el. A kívánt darabszám, méretnagyság és elhelyezés úgy választandó, hogy az elszívásnak megfelelő térfogat huzat mentesen és megfelelő elosztásban áramolhasson. A Helios frisslevegő elemei kielégítik az előírásokat és az egyéb elvárásokat: a frisslevegőt szűri (kivéve ALEF.. tí pusok) és huzatmentesen juttatja be, a tisztítás és karbantartás a belső tér ből egyszerűen elvégezhető hangcsillapítása alkalmassá teszi váro si környezetben való beépítésre véd a rovarok behatolása ellen (kivéve ALEF.. típusok) önálló térfogatáram szabályzást végez az alaphelyzet (szabad keresztmet szet) beállítható csapó eső ellen is védett. A tervezett légutánpótlás a légbeeresz tő elemeken történik túlnyomórészt, il letve elenyésző mennyiség a tömítetlen ségeken (ajtórés, ablakrés) keresztül, így ott jut be a levegő ahol azt mi szeretnénk. A légutánpótlást úgy kell kialakítani, hogy a belső térben a depresszió a szabad térhez képest lehetőleg 6 alatt maradjon. 298

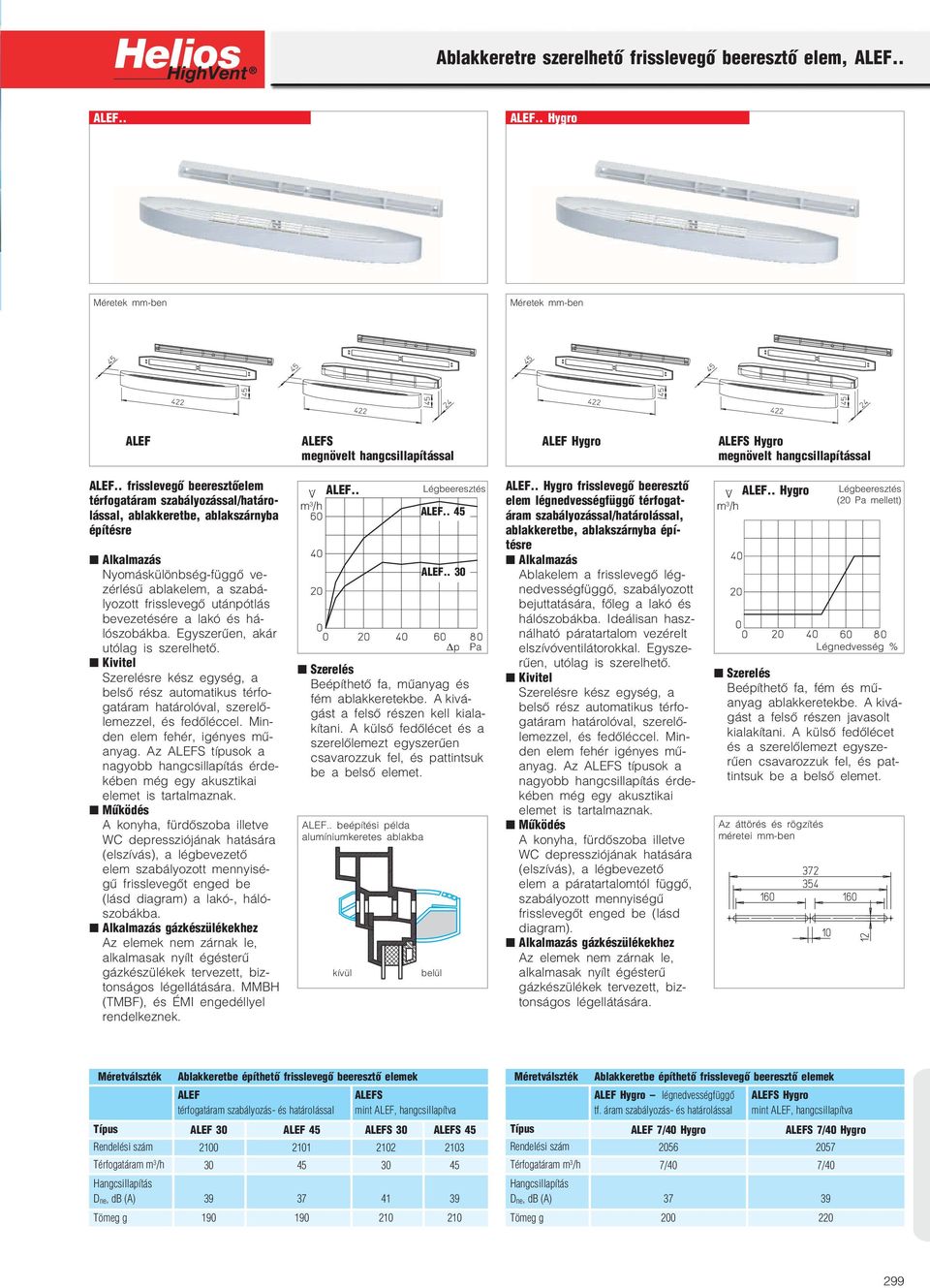

2 Ablakkeretre szerelhető frisslevegő beeresztő elem, ALEF.. ALEF.. ALEF.. Hygro Méretek mm ben Méretek mm ben ALEF ALEFS megnövelt hangcsillapítással ALEF Hygro ALEFS Hygro megnövelt hangcsillapítással ALEF.. frisslevegő beeresztőelem térfogatáram szabályozással/határo lással, ablakkeretbe, ablakszárnyba építésre Alkalmazás Nyomáskülönbség függő ve zérlésű ablakelem, a szabá lyozott frisslevegő utánpótlás bevezetésére a lakó és há lószobákba. Egyszerűen, akár utólag is szerelhető. Szerelésre kész egység, a belső rész automatikus térfo gatáram határolóval, szerelő lemezzel, és fedőléccel. Min den elem fehér, igényes mű anyag. Az ALEFS típusok a nagyobb hangcsillapítás érde kében még egy akusztikai elemet is tartalmaznak. A konyha, fürdőszoba illetve WC depressziójának hatására (elszívás), a légbevezető elem szabályozott mennyisé gű frisslevegőt enged be (lásd diagram) a lakó, háló szobákba. Alkalmazás gázkészülékekhez Az elemek nem zárnak le, alkalmasak nyílt égésterű gázkészülékek tervezett, biz tonságos légellátására. MMBH (TMBF), és ÉMI engedéllyel rendelkeznek. V. ALEF.. Beépíthető fa, műanyag és fém ablakkeretekbe. A kivá gást a felső részen kell kiala kítani. A külső fedőlécet és a szerelőlemezt egyszerűen csavarozzuk fel, és pattintsuk be a belső elemet. ALEF.. beépítési példa alumíniumkeretes ablakba kívül ALEF.. 45 ALEF.. 30 belül ALEF.. Hygro frisslevegő beeresztő ALEF.. Hygro V. elem légnedvességfüggő térfogat (20 mellett) áram szabályozással/határolással, ablakkeretbe, ablakszárnyba épí tésre Alkalmazás Ablakelem a frisslevegő lég nedvességfüggő, szabályozott bejuttatására, főleg a lakó és hálószobákba. Ideálisan hasz nálható páratartalom vezérelt p elszívóventilátorokkal. Egysze Légnedvesség % rűen, utólag is szerelhető. Szerelésre kész egység, a belső rész automatikus térfo gatáram határolóval, szerelő lemezzel, és fedőléccel. Min den elem fehér igényes mű anyag. Az ALEFS típusok a nagyobb hangcsillapítás érde kében még egy akusztikai elemet is tartalmaznak. A konyha, fürdőszoba illetve WC depressziójának hatására (elszívás), a légbevezető elem a páratartalomtól függő, szabályozott mennyiségű frisslevegőt enged be (lásd diagram). Alkalmazás gázkészülékekhez Az elemek nem zárnak le, alkalmasak nyílt égésterű gázkészülékek tervezett, biz tonságos légellátására. Beépíthető fa, fém és mű anyag ablakkeretekbe. A kivá gást a felső részen javasolt kialakítani. A külső fedőlécet és a szerelőlemezt egysze rűen csavarozzuk fel, és pat tintsuk be a belső elemet. Az áttörés és rögzítés méretei mm ben Méretválszték Ablakkeretbe építhető frisslevegő beeresztő elemek ALEF térfogatáram szabályozás és határolással ALEFS mint ALEF, hangcsillapítva Típus ALEF 30 ALEF 45 ALEFS 30 ALEFS 45 Rendelési szám Térfogatáram Hangcsillapítás D ne, db (A) Tömeg g Méretválszték Ablakkeretbe építhető frisslevegő beeresztő elemek ALEF Hygro légnedvességfüggő ALEFS Hygro tf. áram szabályozás és határolással mint ALEF, hangcsillapítva Típus ALEF 7/40 Hygro ALEFS 7/40 Hygro Rendelési szám Térfogatáram 7/40 7/40 Hangcsillapítás D ne, db (A) Tömeg g

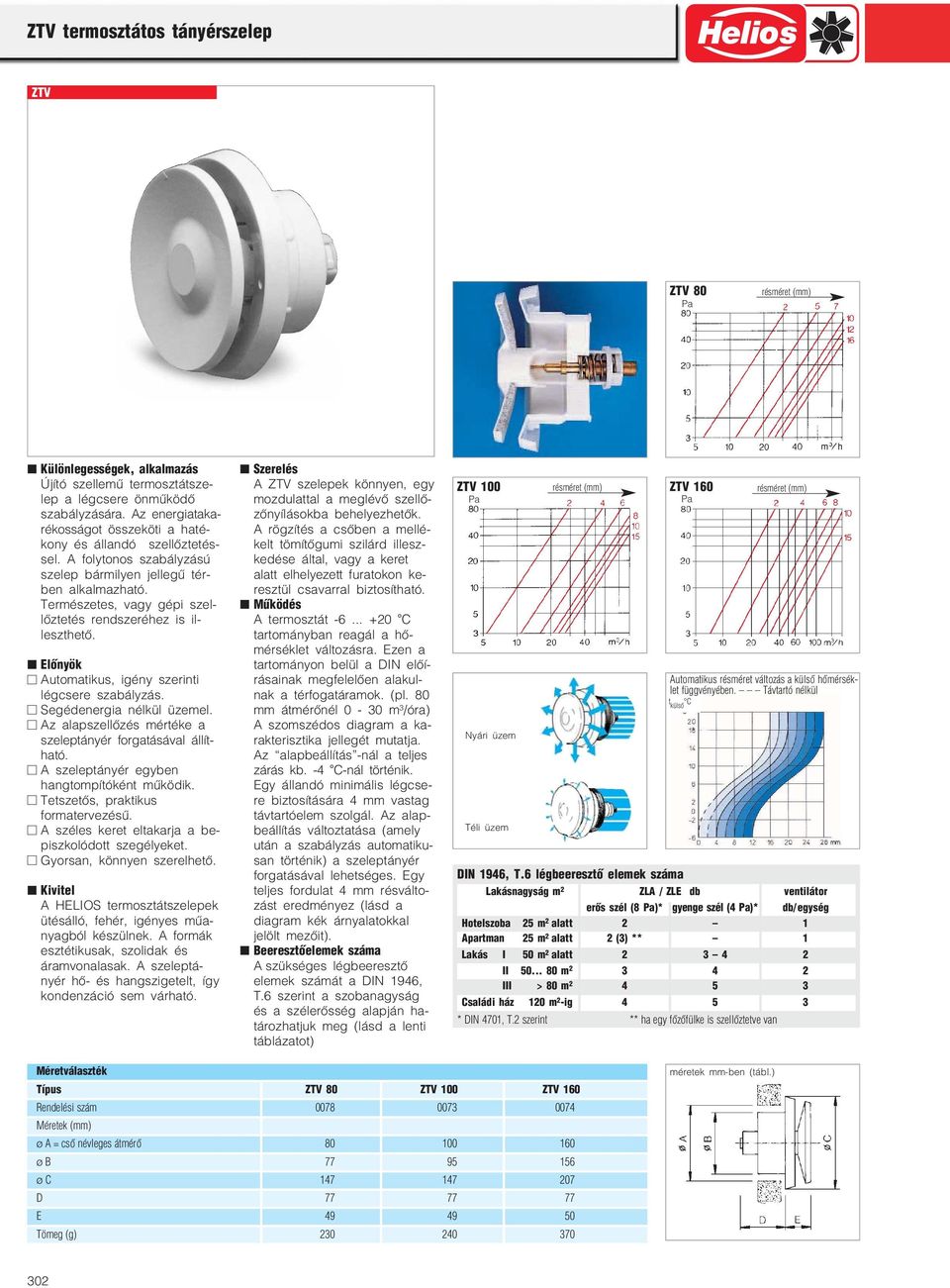

3 ZLA frisslevegő automata önműködő, hőmérsékletszabályozott ZLA ZLA 80 Kondenzképződés ellen szigetelt A szűrőbetét könnyen cserélhető. Hangcsillapító betét a külső tér zajai ellen. Külső rács levehető betéttel. szűrő nékül Önszabályozó termosztátszelep A széles keret eltakarja a piszkolódó széleket. A teleszkópcső mm ig kihúzható. ZLA 100 szűrő nélkül Különlegességek, alkalmazás Univerzálisan felhasználható frisslevegő automata. Az ön szabályozó termoszátszelep a legjobb hatásfokkal biztosítja az állandó légcserét, miköz ben gondoskodik az energia takarékos üzemről. A külső léghőmérséklettől függő mennyiségszabályozás villa mos csatlakozás nélkül egy hőérzékelőn keresztül valósul meg. A befúvott levegő szűr ve (G 3), hangcsillapítva, op timálisan elosztva jut be a la kásba Szükségleteknek megfelelő automatikus mennyiségi szabályozás. Karbantartást nem igényel, üzemköltsége nincs. A szeleptányér elfordításával az alaphelyzet beállítható. Teleszkópcső mm közötti falvastagságokhoz A beépített hangcsillapító a környezet zaját tompítja. A szűrő könnyen cserélhető. Nincs szükség villamos csatlakozásra Egyszerű, gyors beépítés A termosztát C tar tományban reagál a hőmér séklet változásra. Ezen a tar tományon belül a DIN előírá sainak megfelelően alakulnak a térfogatáramok (pl. 80 mm átmérőnél 0 30 ). A szomszédos diagram a ka rakterisztika jellegét mutatja. Az alap beállításból a teljes zárást kb. 4 C nál érjük el. Az alapszellőzés biztosítására a mellékelt 4 mm vastag táv tartóelem szolgál. Az alap beállítás változtatása (amely után a szabályzás automati kusan történik) a szeleptányér forgatásával lehetséges. Egy teljes fordulat 4 mm résválto zást eredményez (lásd a kék mezőt a diagramban). Ha elkészítettük a födém, il letve faláttörést, a teleszkóp csövet kívülről a helyére tol hatjuk (kis lejtéssel kifelé). A külső oldali rácsot felcsava rozzuk. A befalazás után a szelepet a belső oldalról a helyére csúsztathatjuk. Méretválaszték Típus ZLA 80 ZLA 100 ZLA 160 Rend.sz Max. térfogatáram () Névleges csőátmérő (mm) Áttörés átmérője (mm) ø A mm B mm C mm D mm E mm Tömeg (kg) 0,7 0,8 1,6 Beiktatási hangcsillapítás R w db (a bepítéstől, falvastagságtól függően, egy hangszigetelő ablaknak felel meg (VDI 2719). tf.áram t külső C Automatikus résméret változás a külső hőmérséklet függvényében. Távtartó nélkül Útmutató A légbeeresztő elemek számát helyesen a DIN 1946, T.6 alapján határozhatjuk meg, lásd a túloldali táblázatot. ZLA 160 További kivitelek gázkészülékes üzemhez Minden méretben léteznek vastagabb, sárga távtartógyű rűs elemek is (min. résméret 6 mm), és anélkül. és széles távtartóval ZLAG 80 rend.sz. 214G ZLAG 100 rend.sz. 215G ZLAG 160 rend.sz. 216G széles távtartóval szűrő nélkül ZLAS 80 rend.sz. 214S ZLAS 100 rend.sz. 215S ZLAS 160 rend.sz. 216S Tartozékok G 3 as osztályú tartalékszűrők Csomagolási egység 10 db. ELFZ 80 rend.sz ELFZ 100 rend.sz ELFZ 160 rend.sz méretek mm ben (tábl.) szűrő nélkül 300

4 Légbeeresztő elem, ZLE ZLE szűrő nékül Cső NÁ 100 Faláttörés NÁ 110 mm Különlegességek, alkalmazás Kézi szabályzású légpótló elem bármely jellegű helyi séghez. A légmennyiség sza bályzás a 4 fokozatú beállító mechanizmussal történik. A mozgatáshoz húzózsinórt használunk. A szeleptányér mögül a levegő szűrten, hangcsillapítottan, optimális eloszlásban kerül a helyiség be. A beállítható légcsere meg szünteti a huzatérzetet A szükségleteknek megfelelő mennyiség a szeleptányérral könnyen beállítható Egyszerű működtetés húzózsinórral Nincs szükség villamos csat lakozásra A széles keret takarja a piszkolódó zónákat A teleszkópcső mm falvastagsághoz beállítható Hatékony hangcsillapítóval van felszerelve A szűrőbetét könnyen cserél hető Gyorsan, könnyen szerelhető A faláttörésekbe való szerelés egyszerű. A teleszkópcsövet kívülről becsúsztatjuk (kis lej téssel kifelé), a falvastagság hoz beállítjuk és befalazzuk. Az esővédő rácsot a rögzítő karmokkal, vagy tiplikkel biz tosítjuk. A szeleprész belülről betolható. A fűtőtestek fölé szerelve a bejövő levegő a hideg időszakokban előmele gített lesz. A könnyű szűrő csere érdekében ügyeljünk a hozzáférhetőségre. A ZLE t kompletten szállítjuk a következő elemekkel: Tányérszelep Tetszetős, feltűnés nélküli, fe hér színű műanyag elem. A három szelepálláshoz beépí tett húzózsinór áll rendelke zésre. A kondenzáció elkerü lése érdekében a belső részek hőszigeteltek. Teleszkópcső Két egymásba csúsztatható, ütésálló műanyagcső. Hangcsillapító A külső zajok ellen hatékony védelmet biztosít. Légszűrő Az G3 as szűrő könnyen cserélhető, jó hatásfokú. Külső oldali rács A fix lamellázat véd az eső ellen. Anyaga UV álló fehér műanyag. Szűrőcsere Szerszámok nélkül a szelep rész levétele után egyszerűen elvégezhető. Teljesítmény adatok Az elemen átáramló légmeny nyiség a nyomáskülönbségtől és a szeleptányér helyzetétől függ. A fenti diagram néhány karakterisztikát mutat. Hang csillapítás: R w : db (A beépítés módjától és a falvastagságtól függően 2. vagy 3. hangszi getelési osztályba tartozó ab laknak is megfelelhet). Beeresztőelemek száma A szükséges légbeeresztő elemek számát a DIN 1946, T.6 szerint a szobanagyság és a szélerősség alapján ha tározhatjuk meg (lásd a lenti táblázatot) ZLE 100 Rend.sz További kivitelek gázkészülékes üzemhez Minden méretben léteznek vastagabb, sárga távtartógyű rűs elemek is (min. résméret 6 mm), és anélkül. és széles távtartóval ZLEG 80 rend.sz. 079G széles távtartóval szűrő nélkül ZLES 100 rend.sz. 079S Tartozékok G 3 osztályú tartalékszűrő ELF/ZLE 100 rend.sz csomag = 10 db DIN 1946, T.6 légbeeresztő elemek száma Lakásnagyság m 2 ZLA / ZLE db ventilátor erős szél (8 )* gyenge szél (4 )* db/egység Hotelszoba 25 m 2 alatt 2 1 Apartman 25 m 2 alatt 2 (3) ** 1 Lakás I 50 m 2 alatt II m III > 80 m Családi ház 120 m 2 ig * DIN 4701, T.2 szerint ** ha egy főzőfülke is szellőztetve van 301
