Energiatakarékos szellőződoboz az alacsony energiafogyasztású házakhoz ZEB EC

Átírás

1 Energiatakarékos szellőződoboz az alacsony energiafogyasztású házakhoz ZEB EC ZEB EC Energiatakarékos elszívó csúcsteljesít ménnyel ideális a családi házakban és lakásokban. Az alacsony energiafogyasztású és passzív házak építésmódja igen tömör és szigetelt épületszerkezetet eredményezett. A műszaki átvételkor speciális vizsgálatokkal ellenőrzik az előírások teljesülését. p stat. Pa Az energiatakarékossági követelmé nyeknek (EnEV 1) ) megfelelő szellőzőké szülékeknek magas hatás fokúaknak kell lennie teljes és részte rhelésen is. Ennek csak a minimális energiafelhasználású ellenőrzött szellőzés tud eleget tenni. (jelenleg < 25 W/100 m 3 /h, a közel jövőben < 12 W/100 m 3 /h). Rendszerellenállás jelleggörbe Ventilátor jelleggörbe A ZEB EC készülékek már ma is a 12 W os határérték alatt üzemelnek. A diagramon a ZEB EC fogyasztását a hasonló, de hagyományos meghaj tással rendelkező ZEB 380 hoz képest láthatjuk. Az éves fogyasztást tekintve a ZEB EC alkalmazása mintegy 150 kwh 2) megtakarítást jelent. A hatásfok növelése az elektromosan kommutált EC meghajtásnak köszönhető. Energia megtakarítás 1) Energie Einsparverordnung német energia takarékossági rendelet 2) a mindennapi üzem alakulása: alapszellőzés 1 es fokozat 8 h igényszerinti szellőzés 2 es fokozat 14 h csúcsigénybevétel 3 as fokozat 2 h Energiafogyasztás összehasonlítása 68

2 Központi elszívórendszer sokoldalú használathoz A kellemes lakókörnyezet, lakásklíma és az épületszerkezet megóvásának alapfeltétele, hogy a nedvességet, szagokat és károsanyagokat elvezes sük és helyette ellenőrzött módon friss, huzatmentes külső levegőt biz tosítsunk. Frisslevegő beeresztő elemek Tetőátvezetések ZEB.. központi szellőződoboz Légelszívó elemek A ZEB rendszer elvégzi ezeket a fela datokat családi házak, vagy emele tes, közös szellőzővel ellátott lakás egységek esetében is. A megoldás gazdaságos, jó hatásfo kú és csendes. ZEB 380 és ZEB EC mint elszívó doboz a padlástérbe vagy a mellékhelyiségbe helyezhető. Az üzem lehet manuális vagy auto matikus, alap, emelt és teljes szintű. Az elszívást a terhelt helyiségekben, mint WC, konyha, fürdőszoba alakítjuk ki. Az innovatív elszívóelemek állandó térfo gatáramú vagy a szükséglet ala kulásához igazodó elszívást tesznek lehetővé. Az AE Hygro például a lég nedvesség alapján szabályoz, az AE GB.. t pedig használatfüggő vezér lésre (pl. WC) alkalmazzuk. A csőrendszer a szokásos spiko csövekből, vagy flexibilis csövekből szerelhető. Az elszívott levegő tető átvezetésen keresztül jut a szabadba. A frisslevegő finoman szabályozva áramlik be a hőmérséklet vagy nyomáskülönbség vezérelt légbeeresztő elemeken keresztül a lakó és hálószobákba. A légáteresztő elemek (ajtókban) biz tosítják a szabad áramlást a lakás terei között. 69

3 ZEB 380 központi szellőződoboz méretek mm ben Kompakt ventilátoregység három ( 100 vagy 125 mm es szellő zőcsőhöz illeszkedő) elszívó csonkkal. Sokoldalúan alkal mazható a lakó, irodai és ipari területek szellőztetési feladatainál. Alkalmazás Központi elszívóként több helyiség vagy terület szellőz tetésére. Lakásszellőzés (DIN rendszerek). Többszintes épü letek WC it, fürdőszobáit képes szellőztetni egy köz ponti vezetékkel. Több helyi ség (pl. lakószoba, konyha, fürdőszoba, WC) szellőztethe tő vele, egy lakásegységen belül. Szerelése egyszerű. Elhelyezhető a tetőtérben vagy mellékhelyiségekben. Az ipari és vendéglátó terüle teken a nedves helyiségek, WC k, munkahelyi gőzök stb. elszívására alkalmas. Ház Robosztus, világosszürke, ütésálló műanyag ház. Mind a három elszívó és az egy kifúvó csonk alkalmas NÁ 100 és 125 mm es cső vezetékek csatlakozására. Járókerék Csendes, előrehajló lapátozá sú járókerék műanyagból, aerodinamikailag optimalizált csigaházban. Léghozzááram lás beszívókúpon keresztül. Motor Zárt építésű, golyóscsapá gyas, külső forgórészes motor, IP 44 es védettség gel, nedvesség elleni véde lemmel (B szigetelési osztály). Tartós üzemre alkalmas, kar bantartásmentes, a rádióvételt nem zavarja. A motor járókerék egység a tisztításhoz egy kézmozdulat tal kivehető. Motorvédelem A motorvédelem a tekercse léssel sorbakötött termokon takttal valósul meg, amely túl melegedéskor ki majd lehűlés után újra bekapcsol. Villamos csatlakozó Karbantartás és szerelésbarát. Üzemkész szállítás kábellel és bekötött csatlakozó doboz zal (IP 54). A háromfokozatú működéshez NYM J 5 x1,5 mm 2 vezeték szükséges. Teljesítményszabályozás A három fordulatszám fokoza tot a DSEL 3 (tartozék) üzemi kapcsolóval állíthatjuk. Szerelés Minden tengelyhelyzetben lehetséges. A minimális zaj terhelés érdekében a szellőz tetendő tértől távolabb helyezzük el. Csővezeték A légvezetékek kialakítása lehetséges merev spikocső vel, flexibilis alumínium, vagy műanyagcsővel. Azonban ha tűzszakasz határt kereszte zünk, a tűzvédelmi előírásokat be kell tartani. p st Pa magas fordulatszám Közepes 36 fordulatszám 29 alacsony fordulatszám 23 V (m 3 /h) Típus ZEB 380 Rend.sz Max. térfogatáram (m 3 /h )* 140 / 330 / 380 Fordulatszám (min 1 )* 940 / 1800 / 2260 Feszültség/frekvencia 230 V~, 50 Hz Max. teljesítményfelvétel (W)* 19 / 40 / 80 Névleges áram (A)* 0,20 / 0,28 / 0,37 Hangnyomásszint, lesugárzott zaj 4 m re lásd a jelleggörbét L WA szívóoldali db(a)* 40 / 51 / 60 L WA nyomóoldali db(a)* 52 / 62 / 71 Bekötési rajz SS 599 Megengedett max. hőmérsélklet ( o C) + 40 Tömeg (kg) 3,8 * a három fokozatnak megfelelően (lásd jelleggörbe). Tartozék Áttekintés Tartozékok részletesen Flexibilis szellőzőcsövek tetőátvezetések, zsaluk és légrácsok Légelszívó elemek Frisslevegő elemek

4 Központi szellőződoboz ZEB EC ZEB készülék EC meghajtással Az egyenáramú motorral való felszerelés által a ZEB készü lék EC változata ideális az alacsony energiafogyasztású házakhoz. Az egyenáramú motorok kis veszteséggel üzemelnek, és ezért még a szabályozott üzemben is jobb hatásfokúak, mint a hagyományos motorok. A ZEB EC meggyőző előnyei: Rövid megtérülési idő a magas energia megtakarítás miatt Átlag 12 W/100 m 3 /h fogyasz tással a ZEB EC jóval a takaré kossági határérték (EnEV) alatt képes üzemelni. Egyszerű és kényelmes fordu latszám vezérlés, hét lehetsé ges fokozattal. Alkalmazás Központi elszívóként több helyiség vagy terület szellőz tetésére. Lakásszellőzés (DIN rendszerek). Többszintes épü letek, WC it, fürdő szobáit képes szellőztetni egy köz ponti vezetékkel. Több helyi ség (pl. lakószoba, kony ha, fürdőszoba) szellőztethető vele egy lakásegységen belül. Egyszerűen szerel hető. Elhelyezhető a tetőtér ben, vagy mellékhelyiségek ben. Ideális az alacsony energiafo gyasztású házakba. Ház Robosztus, világosszürke, ütésálló műanyag ház. Mind a három elszívó és az egy kifúvó csonk is alkalmas NÁ 100 és 125 mm es cső vezetékekhez csatlakozására. Járókerék Csendes, előrehajló lapátozá sú járókerék műanyagból, aerodinamikailag optimalizált csigaházban. Léghozzááram lás beszívókúpon keresztül. Motor Elektronikusan kommutált egyenáramú motor, magas hatásfokkal szabályozott üzemben is. Golyóscsapá gyas, IP 44 védettségű, külső forgórészes motor. Tartós üzemre alkalmas, karbantar tásmentes, a rádióvételt nem zavarja. A motor járókerék egység a tisztításhoz egy kézmozdulat tal kivehető. Motorvédelem Integrált termoelem felügyeli a motorelektronikán keresztül a tekercselés hőmérsékletét. Villamos csatlakozó Karbantartás és szerelésbarát. Üzemkész szállítás IP 54 es csatlakozódobozzal. Csatlakozás közvetlenül a hálózatra (230 V). A háromfokozatú működéshez NYM J 5 x1,5 mm 2 vezeték szükséges. Teljesítményszabályozás A három fő fordulatszám fokozatot a (tartozék) üzemi kapcsolóval állíthatjuk. Az elektronikán DIP kapcsolóval állítható be (hét fokozat közül) a kívánt állandó telje sítmény. Szerelés Minden tengelyhelyzetben lehetséges. A minimális zaj terhelés érdekében a szellőz tetendő tértől távolabb helyezzük el. Csővezeték A légvezetékek kialakítása lehetséges merev spikocső vel, flexibilis alumínium, vagy műanyagcsővel. Azonban, ha tűzszakasz határt kereszte zünk, a tűzvédelmi előírásokat be kell tartani. méretek mm ben p st Pa ➊ ➋ ➌ ➍ ➎ ➏ ➐ ➊ ➐ fokozatok V (m 3 /h) Típus ZEB EC Rend.sz Max. térfogatáram (m 3 /h )* 166 / 202 / 240 / 275 / 300 / 337 / 369 Fordulatszám (min 1 )* min / max Feszültség/frekvencia 230 V~, 50 Hz Max. teljesítményfelvétel (W)* 10 / 16 / 23 / 33 / 43 / 58 / 74 Névleges áram (A)* 0,08 / 0,12 / 0,18 / 0,26 / 0,34 / 0,45 / 0,57 Hangnyomásszint, lesugárzott zaj 4 m re* 37 / 39 / 41 / 44 / 47 / 50 / 52 L WA szívóoldali db(a)* 55 / 57/ 59 / 62 / 65 / 68 / 71 L WA nyomóoldali db(a)* 56 / 58 / 61 / 64 / 67 / 70 / 74 Bekötési rajz SS 734 Megengedett max. hőmérsélklet ( o C) + 40 Tömeg (kg) 3,8 * a hét fokozatnak megfelelően (lásd jelleggörbe). Tartozék Áttekintés Tartozékok részletesen Flexibilis szellőzőcsövek tetőátvezetések, zsaluk és légrácsok Légelszívó elemek Frisslevegő elemek

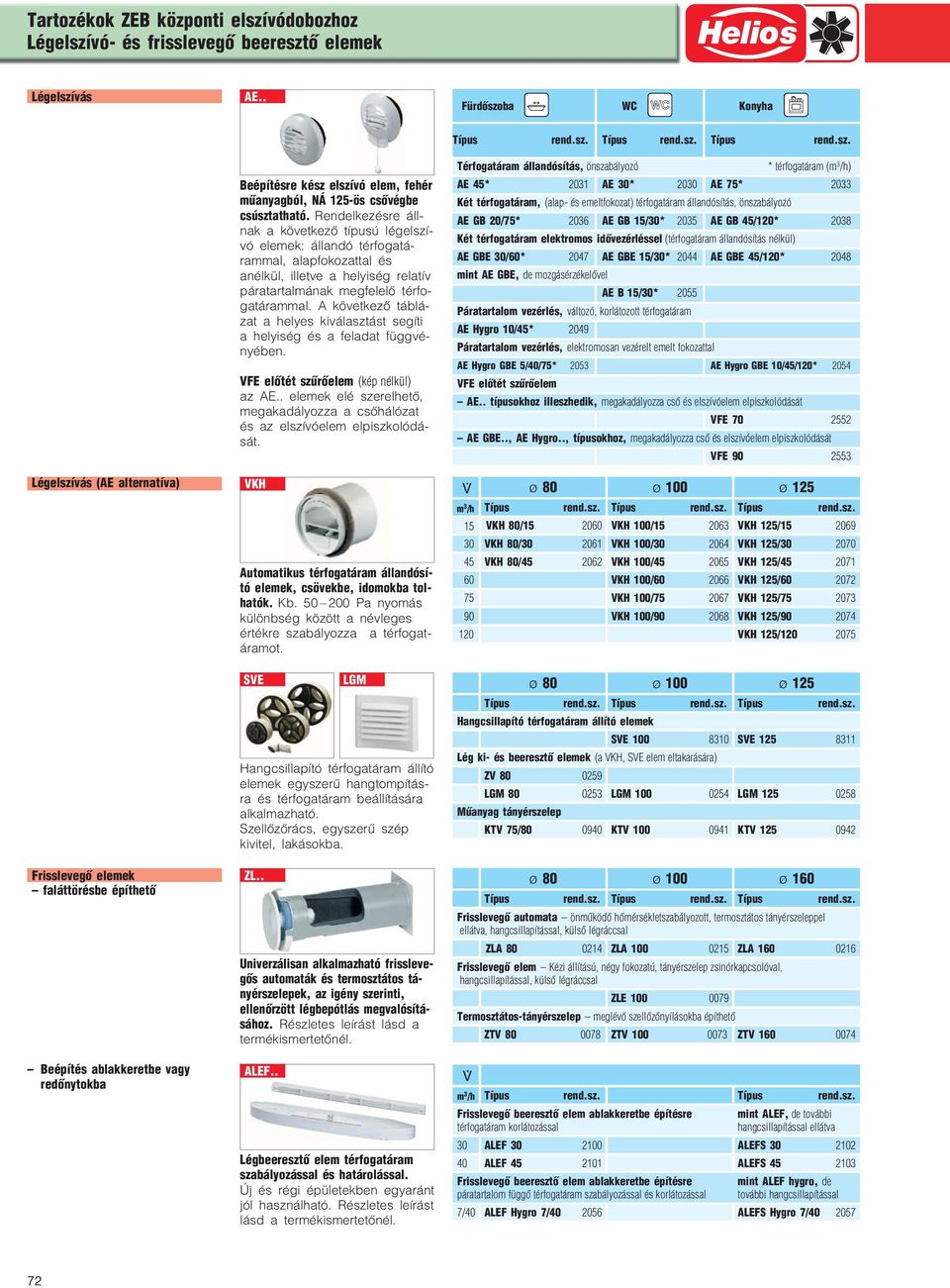

5 Tartozékok ZEB központi elszívódobozhoz Légelszívó és frisslevegő beeresztő elemek Légelszívás AE Fürdőszoba WC Konyha Beépítésre kész elszívó elem, fehér műanyagból, NÁ 125 ös csővégbe csúsztatható. Rendelkezésre áll nak a következő típusú légelszí vó elemek: állandó térfogatá rammal, alapfokozattal és anélkül, illetve a helyiség relatív páratartalmának megfelelő térfo gatárammal. A következő táblá zat a helyes kiválasztást segíti a helyiség és a feladat függvé nyében. VFE előtét szűrőelem (kép nélkül) az AE.. elemek elé szerelhető, megakadályozza a csőhálózat és az elszívóelem elpiszkolódá sát. Térfogatáram állandósítás, önszabályozó * térfogatáram (m 3 /h) AE 45* 2031 AE 30* 2030 AE 75* 2033 Két térfogatáram, (alap és emeltfokozat) térfogatáram állandósítás, önszabályozó AE GB 20/75* 2036 AE GB 15/30* 2035 AE GB 45/120* 2038 Két térfogatáram elektromos idővezérléssel (térfogatáram állandósítás nélkül) AE GBE 30/60* 2047 AE GBE 15/30* 2044 AE GBE 45/120* 2048 mint AE GBE, de mozgásérzékelővel AE B 15/30* 2055 Páratartalom vezérlés, változó, korlátozott térfogatáram AE Hygro 10/45* 2049 Páratartalom vezérlés, elektromosan vezérelt emelt fokozattal AE Hygro GBE 5/40/75* 2053 AE Hygro GBE 10/45/120* 2054 VFE előtét szűrőelem AE.. típusokhoz illeszhedik, megakadályozza cső és elszívóelem elpiszkolódását VFE AE GBE.., AE Hygro.., típusokhoz, megakadályozza cső és elszívóelem elpiszkolódását VFE Légelszívás (AE alternatíva) VKH Automatikus térfogatáram állandósí tó elemek, csövekbe, idomokba tol hatók. Kb Pa nyomás különbség között a névleges értékre szabályozza a térfogat áramot. V m 3 /h VKH 80/ VKH 100/ VKH 125/ VKH 80/ VKH 100/ VKH 125/ VKH 80/ VKH 100/ VKH 125/ VKH 100/ VKH 125/ VKH 100/ VKH 125/ VKH 100/ VKH 125/ VKH 125/ Frisslevegő elemek faláttörésbe építhető Beépítés ablakkeretbe vagy redőnytokba SVE Hangcsillapító térfogatáram állító elemek egyszerű hangtompítás ra és térfogatáram beállítására alkalmazható. Szellőzőrács, egyszerű szép kivitel, lakásokba. ZL.. Univerzálisan alkalmazható frissleve gős automaták és termosztátos tá nyérszelepek, az igény szerinti, ellenőrzött légbepótlás megvalósítá sához. Részletes leírást lásd a termékismertetőnél. ALEF.. LGM Légbeeresztő elem térfogatáram szabályozással és határolással. Új és régi épületekben egyaránt jól használható. Részletes leírást lásd a termékismertetőnél Frisslevegő automata önműködő hőmérsékletszabályozott, termosztátos tányérszeleppel ellátva, hangcsillapítással, külső légráccsal ZLA ZLA ZLA Frisslevegő elem Kézi állítású, négy fokozatú, tányérszelep zsinórkapcsolóval, hangcsillapítással, külső légráccsal ZLE Termosztátos tányérszelep meglévő szellőzőnyílásokba építhető 125 Hangcsillapító térfogatáram állító elemek Lég ki és beeresztő elemek (a VKH, SVE elem eltakarására) ZV SVE SVE LGM LGM LGM Műanyag tányérszelep V m 3 /h 30 KTV 75/ KTV KTV ZTV ZTV ZTV Típus rend.sz. Típus rend.sz. Frisslevegő beeresztő elem ablakkeretbe építésre térfogatáram korlátozással ALEF ALEFS ALEF ALEFS Frisslevegő beeresztő elem ablakkeretbe építésre mint ALEF hygro, de páratartalom függő térfogatáram szabályozással és korlátozással további hangcsillapítással 7/40 mint ALEF, de további hangcsillapítással ellátva ALEF Hygro 7/ ALEFS Hygro 7/

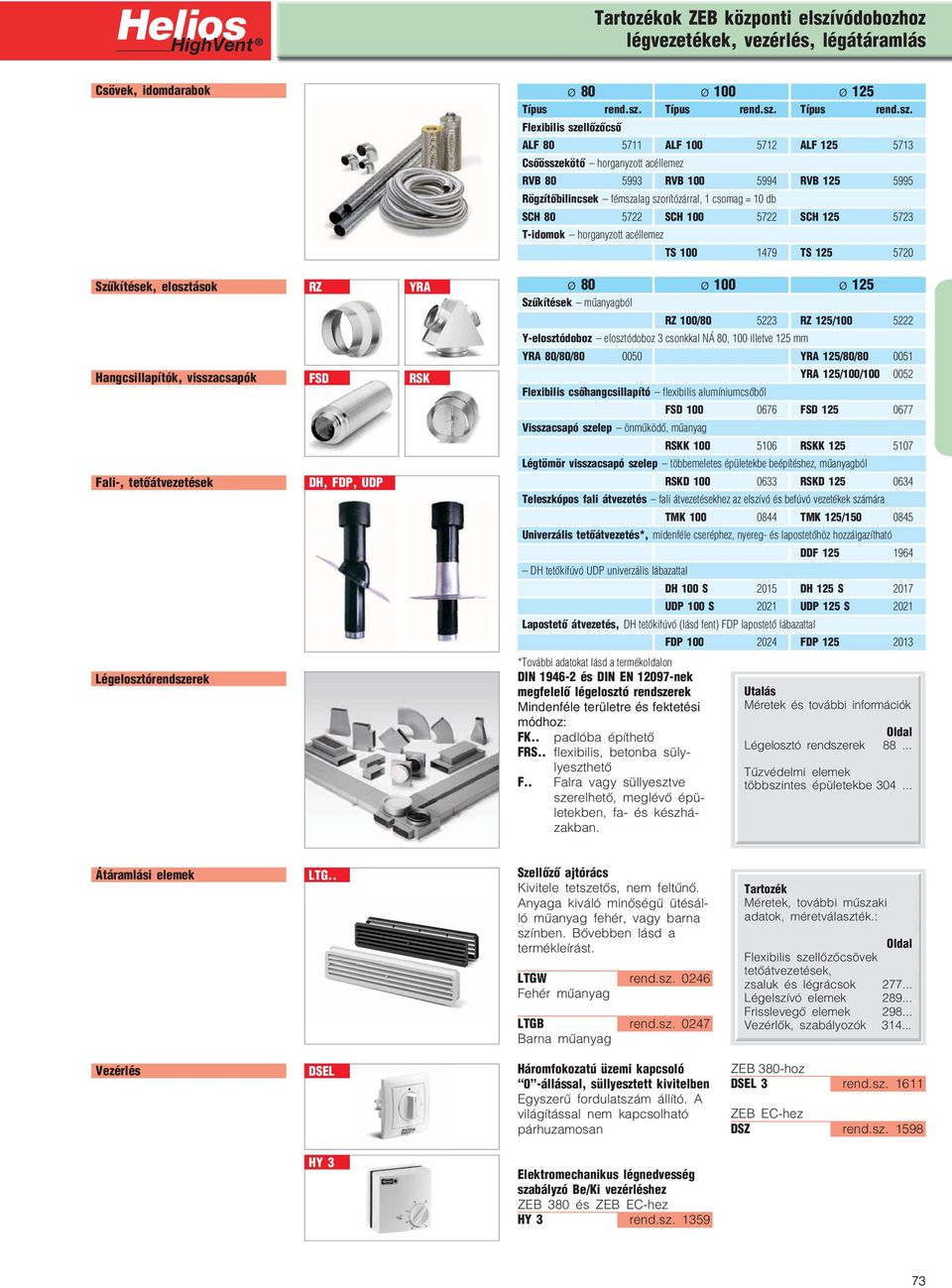

6 Tartozékok ZEB központi elszívódobozhoz légvezetékek, vezérlés, légátáramlás Csövek, idomdarabok Flexibilis szellőzőcső ALF ALF ALF Csőösszekötő horganyzott acéllemez RVB RVB RVB Rögzítőbilincsek fémszalag szorítózárral, 1 csomag = 10 db SCH SCH SCH T idomok horganyzott acéllemez TS TS Szűkítések, elosztások Hangcsillapítók, visszacsapók Fali, tetőátvezetések RZ FSD DH, FDP, UDP YRA RSK Szűkítések műanyagból RZ 100/ RZ 125/ Y elosztódoboz elosztódoboz 3 csonkkal NÁ 80, 100 illetve 125 mm YRA 80/80/ YRA 125/80/ Flexibilis csőhangcsillapító flexibilis alumíniumcsőből Visszacsapó szelep önműködő, műanyag YRA 125/100/ FSD FSD RSKK RSKK Légtömör visszacsapó szelep többemeletes épületekbe beépítéshez, műanyagból RSKD RSKD Teleszkópos fali átvezetés fali átvezetésekhez az elszívó és befúvó vezetékek számára TMK TMK 125/ Univerzális tetőátvezetés*, midenféle cseréphez, nyereg és lapostetőhöz hozzáigazítható DH tetőkifúvó UDP univerzális lábazattal DDF DH 100 S 2015 DH 125 S 2017 UDP 100 S 2021 UDP 125 S 2021 Lapostető átvezetés, DH tetőkifúvó (lásd fent) FDP lapostető lábazattal FDP FDP Légelosztórendszerek *További adatokat lásd a termékoldalon DIN és DIN EN nek megfelelő légelosztó rendszerek Mindenféle területre és fektetési módhoz: FK.. padlóba építhető FRS.. flexibilis, betonba süly lyeszthető F.. Falra vagy süllyesztve szerelhető, meglévő épü letekben, fa és készhá zakban. Utalás Méretek és további információk Légelosztó rendszerek Tűzvédelmi elemek többszintes épületekbe Átáramlási elemek LTG.. Szellőző ajtórács Kivitele tetszetős, nem feltűnő. Anyaga kiváló minőségű ütésál ló műanyag fehér, vagy barna színben. Bővebben lásd a termékleírást. LTGW rend.sz Fehér műanyag LTGB rend.sz Barna műanyag Tartozék Méretek, további műszaki adatok, méretválaszték.: Flexibilis szellőzőcsövek tetőátvezetések, zsaluk és légrácsok Légelszívó elemek Frisslevegő elemek Vezérlők, szabályozók Vezérlés DSEL Háromfokozatú üzemi kapcsoló 0 állással, süllyesztett kivitelben Egyszerű fordulatszám állító. A világítással nem kapcsolható párhuzamosan ZEB 380 hoz DSEL 3 rend.sz ZEB EC hez DSZ rend.sz HY 3 Elektromechanikus légnedvesség szabályzó Be/Ki vezérléshez ZEB 380 és ZEB EC hez HY 3 rend.sz
