1 JÓTÁLLÁSI JEGY ÉS KEZELÉSI ÚTMUTATÓ EVEREST SPA SYSTEM

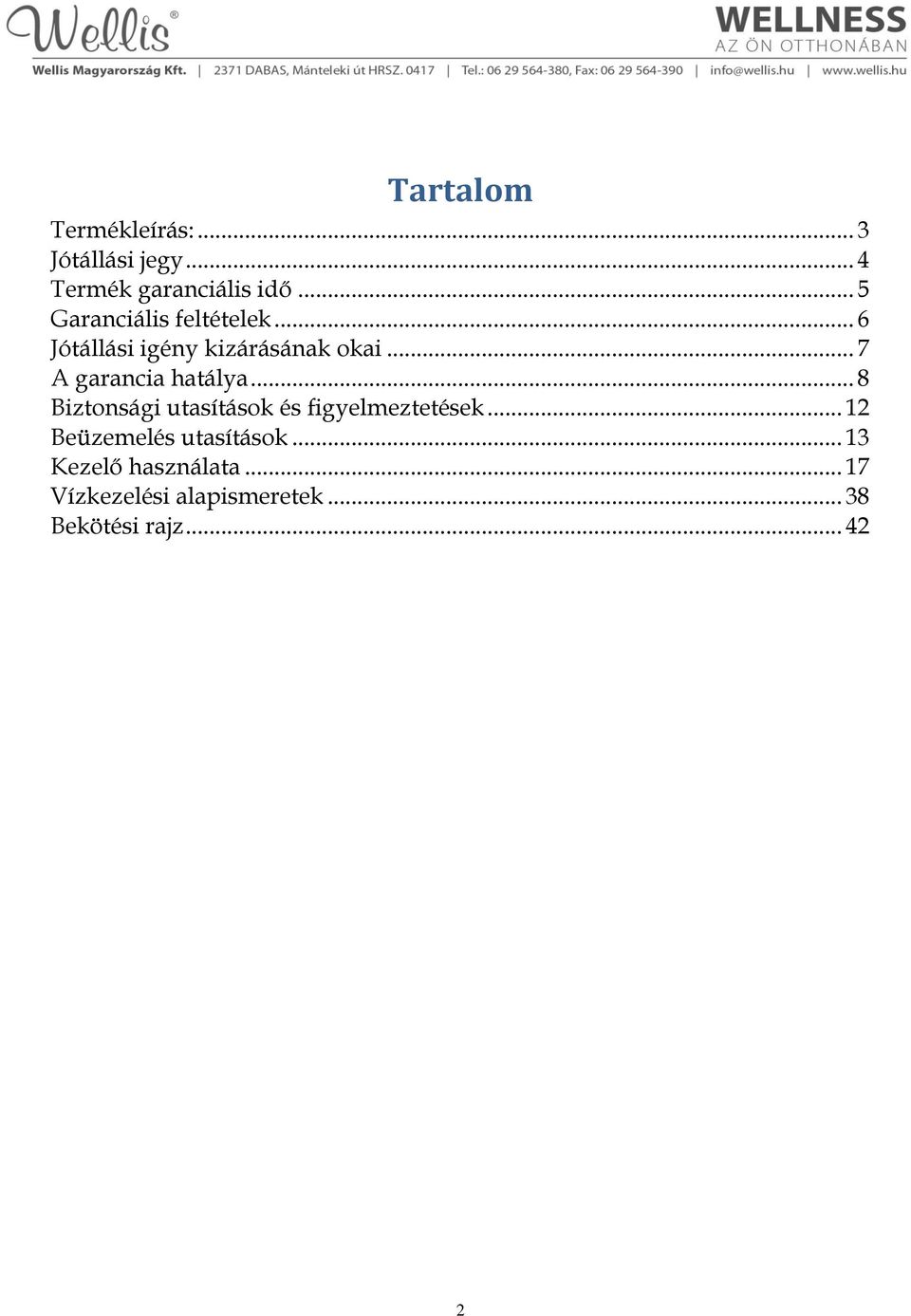

2 Tartalom Termékleírás:... 3 Jótállási jegy... 4 Termék garanciális idő... 5 Garanciális feltételek... 6 Jótállási igény kizárásának okai... 7 A garancia hatálya... 8 Biztonsági utasítások és figyelmeztetések Beüzemelés utasítások Kezelő használata Vízkezelési alapismeretek Bekötési rajz

3 Termékleírás Everest Spa System Méret: Alapanyag: Fekvőhely: Ülőhely: Nettó súly: Feszültség igény: 2300x2300x920 mm Haberősítéses akril 1 fő 5 fő 370 kg 3 fázis, 3 x 16A (400V)50Hz Összes fúvókaszám: 68 db Hidromasszázs motor: 1 db 3 LE (230V/50Hz) 2 db 2 LE Pezsgőfürdő motor: 1 db 0,75 LE (230V/50Hz) Vízkeringető motor: 1 db 0,5 LE (230V/50Hz) Fűtőegység: 1 db 3kW (230V/50Hz) Ózongenerátor: 1 db Színterápiás hangulatvilágítás (LED): 28 db (12V/10W/db) Szűrőrendszer: 1 készlet Szűrőrendszer 1 készlet Amerikai BALBOA digitális vezérlőegység 1 db Időjárásálló műanyag burkolat 1 szett 3

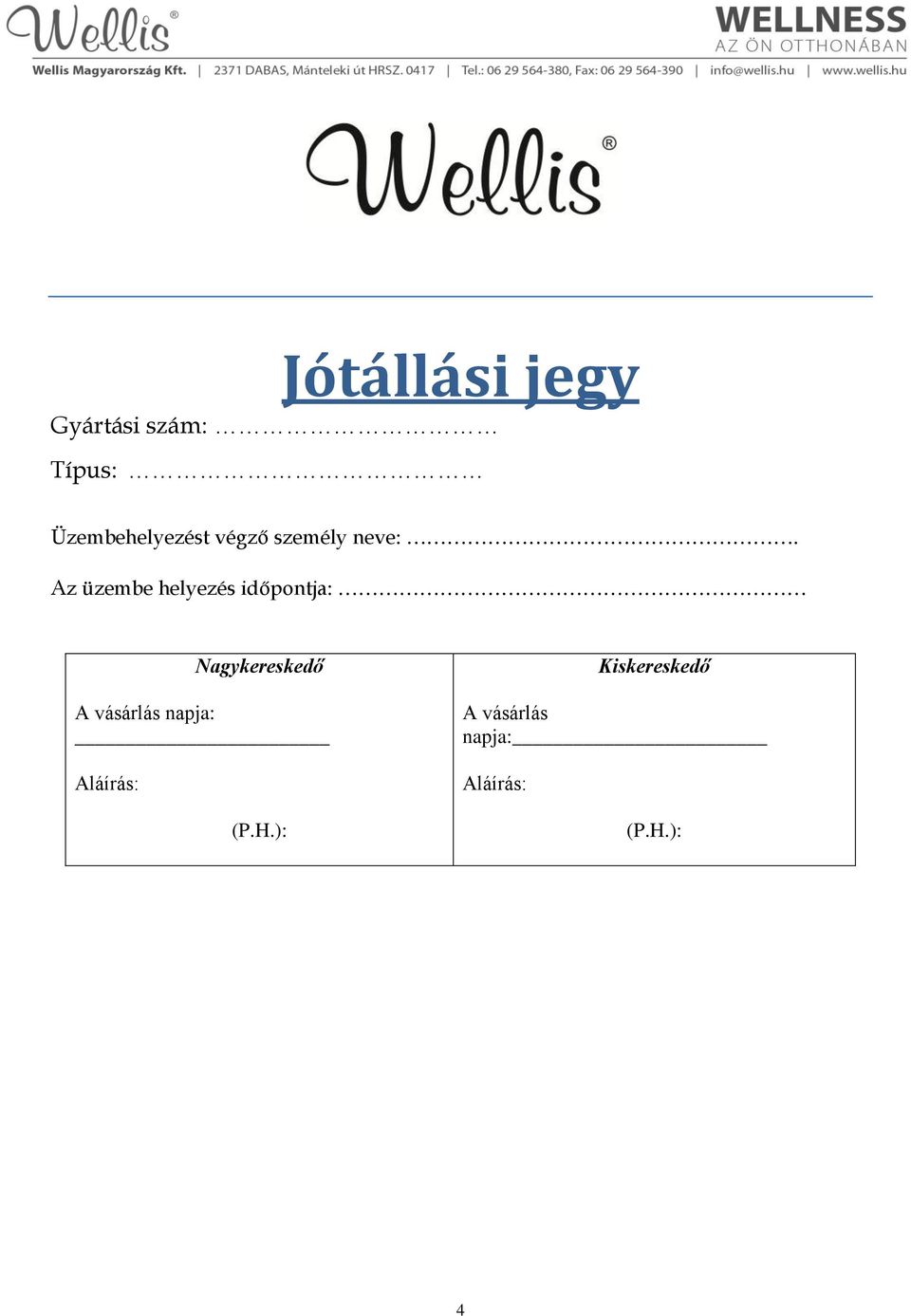

4 Jótállási jegy Gyártási szám: Típus: Üzembehelyezést végző személy neve:. Az üzembe helyezés időpontja: Nagykereskedő A vásárlás napja: Aláírás: (P.H.): Kiskereskedő A vásárlás napja: Aláírás: (P.H.): 4

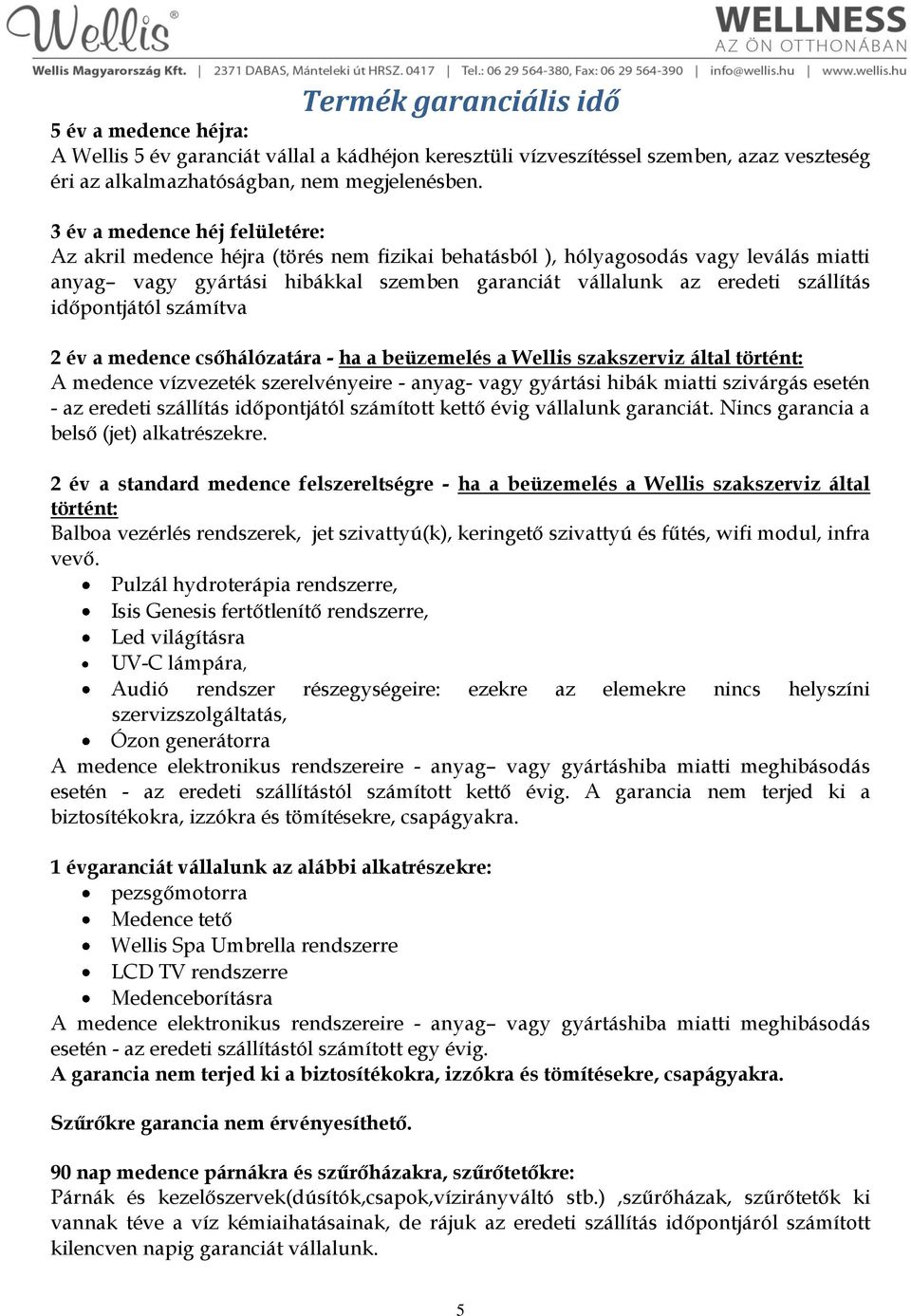

5 Termék garanciális idő 5 év a medence héjra: A Wellis 5 év garanciát vállal a kádhéjon keresztüli vízveszítéssel szemben, azaz veszteség éri az alkalmazhatóságban, nem megjelenésben. 3 év a medence héj felületére: Az akril medence héjra (törés nem fizikai behatásból ), hólyagosodás vagy leválás miatti anyag vagy gyártási hibákkal szemben garanciát vállalunk az eredeti szállítás időpontjától számítva 2 év a medence csőhálózatára - ha a beüzemelés a Wellis szakszerviz által történt: A medence vízvezeték szerelvényeire - anyag- vagy gyártási hibák miatti szivárgás esetén - az eredeti szállítás időpontjától számított kettő évig vállalunk garanciát. Nincs garancia a belső (jet) alkatrészekre. 2 év a standard medence felszereltségre - ha a beüzemelés a Wellis szakszerviz által történt: Balboa vezérlés rendszerek, jet szivattyú(k), keringető szivattyú és fűtés, wifi modul, infra vevő. Pulzál hydroterápia rendszerre, Isis Genesis fertőtlenítő rendszerre, Led világításra UV-C lámpára, Audió rendszer részegységeire: ezekre az elemekre nincs helyszíni szervizszolgáltatás, Ózon generátorra A medence elektronikus rendszereire - anyag vagy gyártáshiba miatti meghibásodás esetén - az eredeti szállítástól számított kettő évig. A garancia nem terjed ki a biztosítékokra, izzókra és tömítésekre, csapágyakra. 1 évgaranciát vállalunk az alábbi alkatrészekre: pezsgőmotorra Medence tető Wellis Spa Umbrella rendszerre LCD TV rendszerre Medenceborításra A medence elektronikus rendszereire - anyag vagy gyártáshiba miatti meghibásodás esetén - az eredeti szállítástól számított egy évig. A garancia nem terjed ki a biztosítékokra, izzókra és tömítésekre, csapágyakra. Szűrőkre garancia nem érvényesíthető. 90 nap medence párnákra és szűrőházakra, szűrőtetőkre: Párnák és kezelőszervek(dúsítók,csapok,vízirányváltó stb.),szűrőházak, szűrőtetők ki vannak téve a víz kémiaihatásainak, de rájuk az eredeti szállítás időpontjáról számított kilencven napig garanciát vállalunk. 5

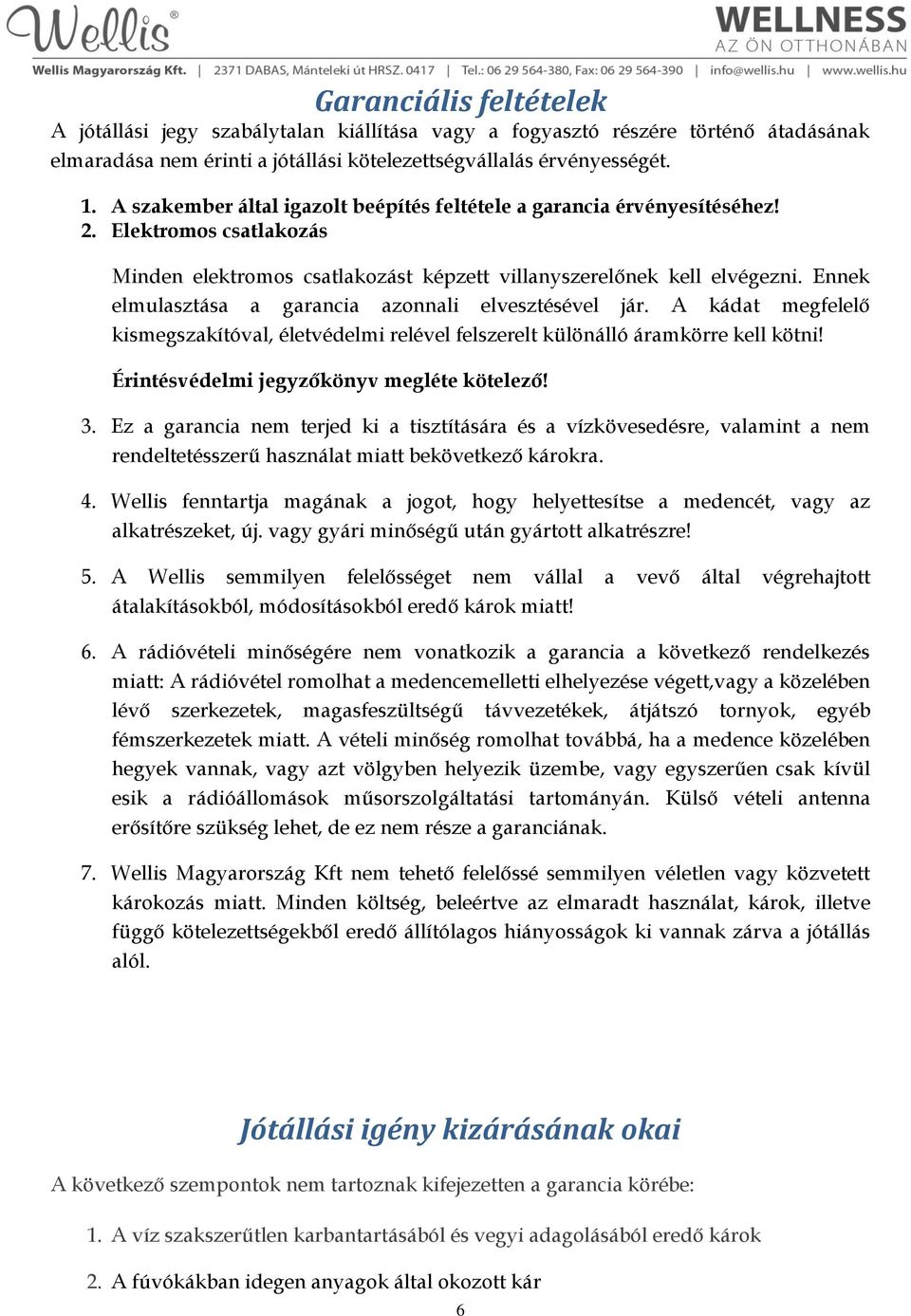

6 Garanciális feltételek A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. 1. A szakember által igazolt beépítés feltétele a garancia érvényesítéséhez! 2. Elektromos csatlakozás Minden elektromos csatlakozást képzett villanyszerelőnek kell elvégezni. Ennek elmulasztása a garancia azonnali elvesztésével jár. A kádat megfelelő kismegszakítóval, életvédelmi relével felszerelt különálló áramkörre kell kötni! Érintésvédelmi jegyzőkönyv megléte kötelező! 3. Ez a garancia nem terjed ki a tisztítására és a vízkövesedésre, valamint a nem rendeltetésszerű használat miatt bekövetkező károkra. 4. Wellis fenntartja magának a jogot, hogy helyettesítse a medencét, vagy az alkatrészeket, új. vagy gyári minőségű után gyártott alkatrészre! 5. A Wellis semmilyen felelősséget nem vállal a vevő által végrehajtott átalakításokból, módosításokból eredő károk miatt! 6. A rádióvételi minőségére nem vonatkozik a garancia a következő rendelkezés miatt: A rádióvétel romolhat a medencemelletti elhelyezése végett,vagy a közelében lévő szerkezetek, magasfeszültségű távvezetékek, átjátszó tornyok, egyéb fémszerkezetek miatt. A vételi minőség romolhat továbbá, ha a medence közelében hegyek vannak, vagy azt völgyben helyezik üzembe, vagy egyszerűen csak kívül esik a rádióállomások műsorszolgáltatási tartományán. Külső vételi antenna erősítőre szükség lehet, de ez nem része a garanciának. 7. Wellis Magyarország Kft nem tehető felelőssé semmilyen véletlen vagy közvetett károkozás miatt. Minden költség, beleértve az elmaradt használat, károk, illetve függő kötelezettségekből eredő állítólagos hiányosságok ki vannak zárva a jótállás alól. Jótállási igény kizárásának okai A következő szempontok nem tartoznak kifejezetten a garancia körébe: 1. A víz szakszerűtlen karbantartásából és vegyi adagolásából eredő károk 2. A fúvókákban idegen anyagok által okozott kár 6

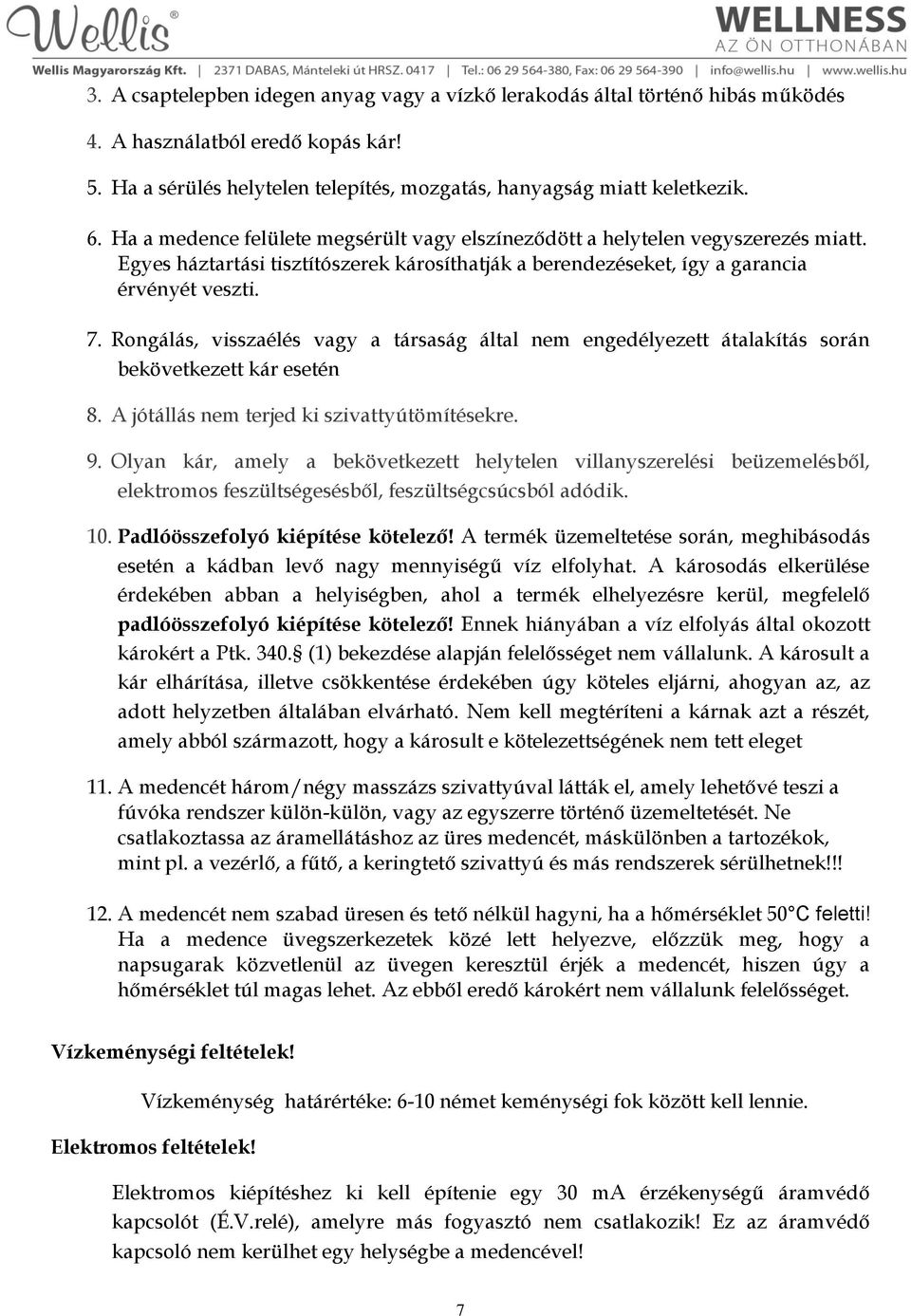

7 3. A csaptelepben idegen anyag vagy a vízkő lerakodás által történő hibás működés 4. A használatból eredő kopás kár! 5. Ha a sérülés helytelen telepítés, mozgatás, hanyagság miatt keletkezik. 6. Ha a medence felülete megsérült vagy elszíneződött a helytelen vegyszerezés miatt. Egyes háztartási tisztítószerek károsíthatják a berendezéseket, így a garancia érvényét veszti. 7. Rongálás, visszaélés vagy a társaság által nem engedélyezett átalakítás során bekövetkezett kár esetén 8. A jótállás nem terjed ki szivattyútömítésekre. 9. Olyan kár, amely a bekövetkezett helytelen villanyszerelési beüzemelésből, elektromos feszültségesésből, feszültségcsúcsból adódik. 10. Padlóösszefolyó kiépítése kötelező! A termék üzemeltetése során, meghibásodás esetén a kádban levő nagy mennyiségű víz elfolyhat. A károsodás elkerülése érdekében abban a helyiségben, ahol a termék elhelyezésre kerül, megfelelő padlóösszefolyó kiépítése kötelező! Ennek hiányában a víz elfolyás által okozott károkért a Ptk (1) bekezdése alapján felelősséget nem vállalunk. A károsult a kár elhárítása, illetve csökkentése érdekében úgy köteles eljárni, ahogyan az, az adott helyzetben általában elvárható. Nem kell megtéríteni a kárnak azt a részét, amely abból származott, hogy a károsult e kötelezettségének nem tett eleget 11. A medencét három/négy masszázs szivattyúval látták el, amely lehetővé teszi a fúvóka rendszer külön-külön, vagy az egyszerre történő üzemeltetését. Ne csatlakoztassa az áramellátáshoz az üres medencét, máskülönben a tartozékok, mint pl. a vezérlő, a fűtő, a keringtető szivattyú és más rendszerek sérülhetnek!!! 12. A medencét nem szabad üresen és tető nélkül hagyni, ha a hőmérséklet 50 C feletti! Ha a medence üvegszerkezetek közé lett helyezve, előzzük meg, hogy a napsugarak közvetlenül az üvegen keresztül érjék a medencét, hiszen úgy a hőmérséklet túl magas lehet. Az ebből eredő károkért nem vállalunk felelősséget. Vízkeménységi feltételek! Vízkeménység határértéke: 6-10 német keménységi fok között kell lennie. Elektromos feltételek! Elektromos kiépítéshez ki kell építenie egy 30 ma érzékenységű áramvédő kapcsolót (É.V.relé), amelyre más fogyasztó nem csatlakozik! Ez az áramvédő kapcsoló nem kerülhet egy helységbe a medencével! 7

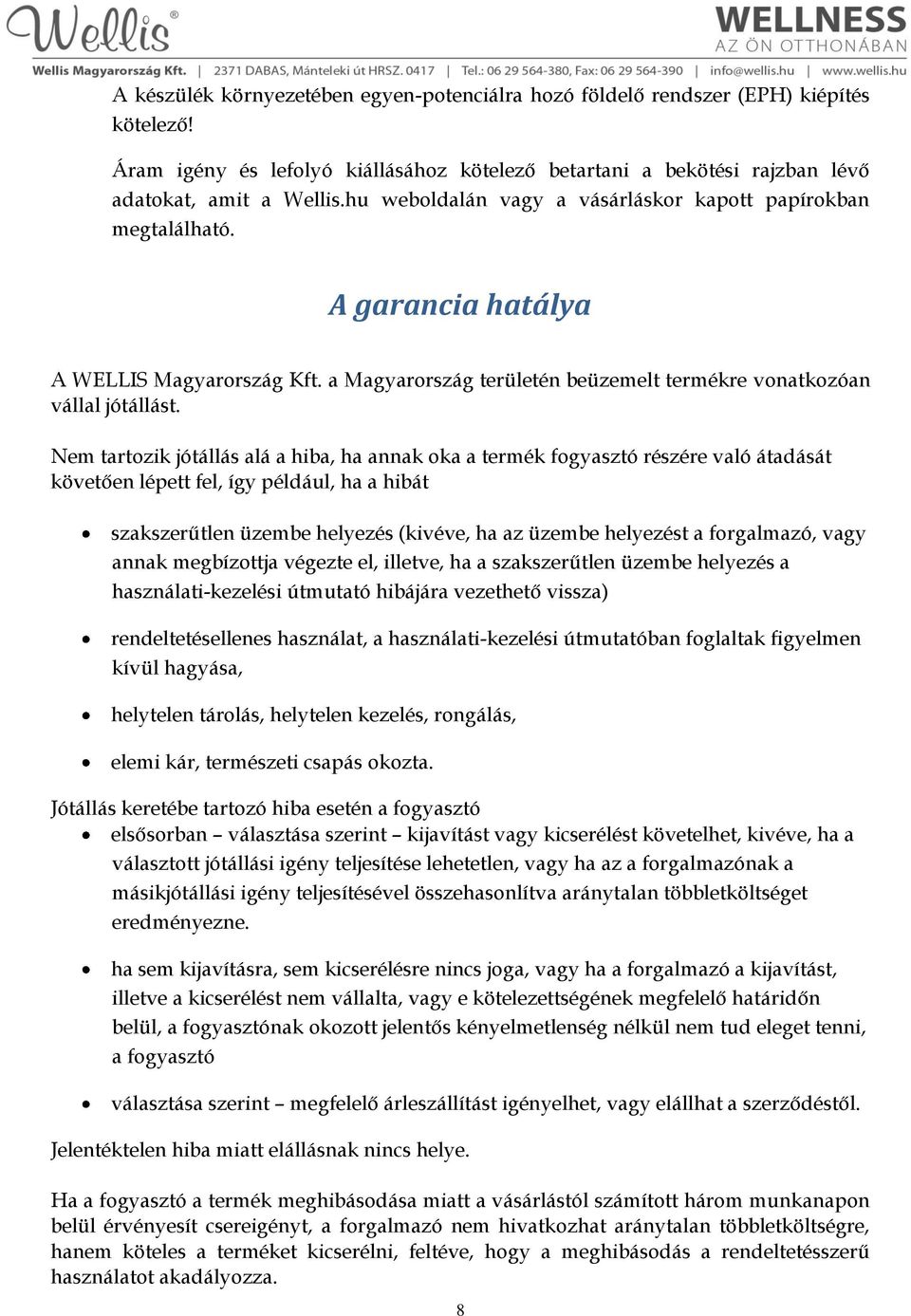

8 A készülék környezetében egyen-potenciálra hozó földelő rendszer (EPH) kiépítés kötelező! Áram igény és lefolyó kiállásához kötelező betartani a bekötési rajzban lévő adatokat, amit a Wellis.hu weboldalán vagy a vásárláskor kapott papírokban megtalálható. A garancia hatálya A WELLIS Magyarország Kft. a Magyarország területén beüzemelt termékre vonatkozóan vállal jótállást. Nem tartozik jótállás alá a hiba, ha annak oka a termék fogyasztó részére való átadását követően lépett fel, így például, ha a hibát szakszerűtlen üzembe helyezés (kivéve, ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végezte el, illetve, ha a szakszerűtlen üzembe helyezés a használati-kezelési útmutató hibájára vezethető vissza) rendeltetésellenes használat, a használati-kezelési útmutatóban foglaltak figyelmen kívül hagyása, helytelen tárolás, helytelen kezelés, rongálás, elemi kár, természeti csapás okozta. Jótállás keretébe tartozó hiba esetén a fogyasztó elsősorban választása szerint kijavítást vagy kicserélést követelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a forgalmazónak a másikjótállási igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne. ha sem kijavításra, sem kicserélésre nincs joga, vagy ha a forgalmazó a kijavítást, illetve a kicserélést nem vállalta, vagy e kötelezettségének megfelelő határidőn belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül nem tud eleget tenni, a fogyasztó választása szerint megfelelő árleszállítást igényelhet, vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. Ha a fogyasztó a termék meghibásodása miatt a vásárlástól számított három munkanapon belül érvényesít csereigényt, a forgalmazó nem hivatkozhat aránytalan többletköltségre, hanem köteles a terméket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. 8

9 A kijavítást vagy kicserélést a termék tulajdonságaira és a fogyasztó által elvárható rendeltetésére figyelemmel megfelelő határidőn belül, a fogyasztónak okozott jelentős kényelmetlenség nélkül kell elvégezni. A forgalmazónak törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze. Ha a forgalmazó a termék kijavítását megfelelő határidőre nem vállalja, vagy nem végzi el, a fogyasztó a hibát a forgalmazó költségére maga kijavíthatja, vagy mással kijavíttathatja. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre. Nem számít bele a jótállási időbe a kijavítási időnek az a része, amely alatt a fogyasztó a terméket nem tudja rendeltetésszerűen használni. A jótállási idő a terméknek vagy jelentősebb részének kicserélése (kijavítása) esetén a kicserélt (kijavított) termékre (termékrészre), valamint a kijavítás következményeként jelentkező hiba tekintetében újból kezdődik. A jótállási kötelezettség teljesítésével és a szerződésszerű állapot megteremtésével kapcsolatos költségek ideértve különösen az anyag-, munka- és továbbítási költségeket a forgalmazót terhelik. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható terméket a járművek kivételével az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról a forgalmazó gondoskodik. A jótállás nem érinti a fogyasztó törvényen alapuló így különösen szavatossági, illetve kártérítési jogainak érvényesítését. A jótállási igény a jótállási jeggyel érvényesíthető. Jótállási jegy hiányában, ha a fogyasztó jótállási igényt kíván érvényesíteni, a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni, ha a fogyasztó bemutatja az ellenérték megfizetését igazoló bizonylatot. A forgalmazó, illetve a szerviz a termék javításra való átvételekor a GKM rendelet 5. -a szerinti elismervény átadására köteles. A fogyasztó jótállási igényét a forgalmazónál érvényesítheti. 9

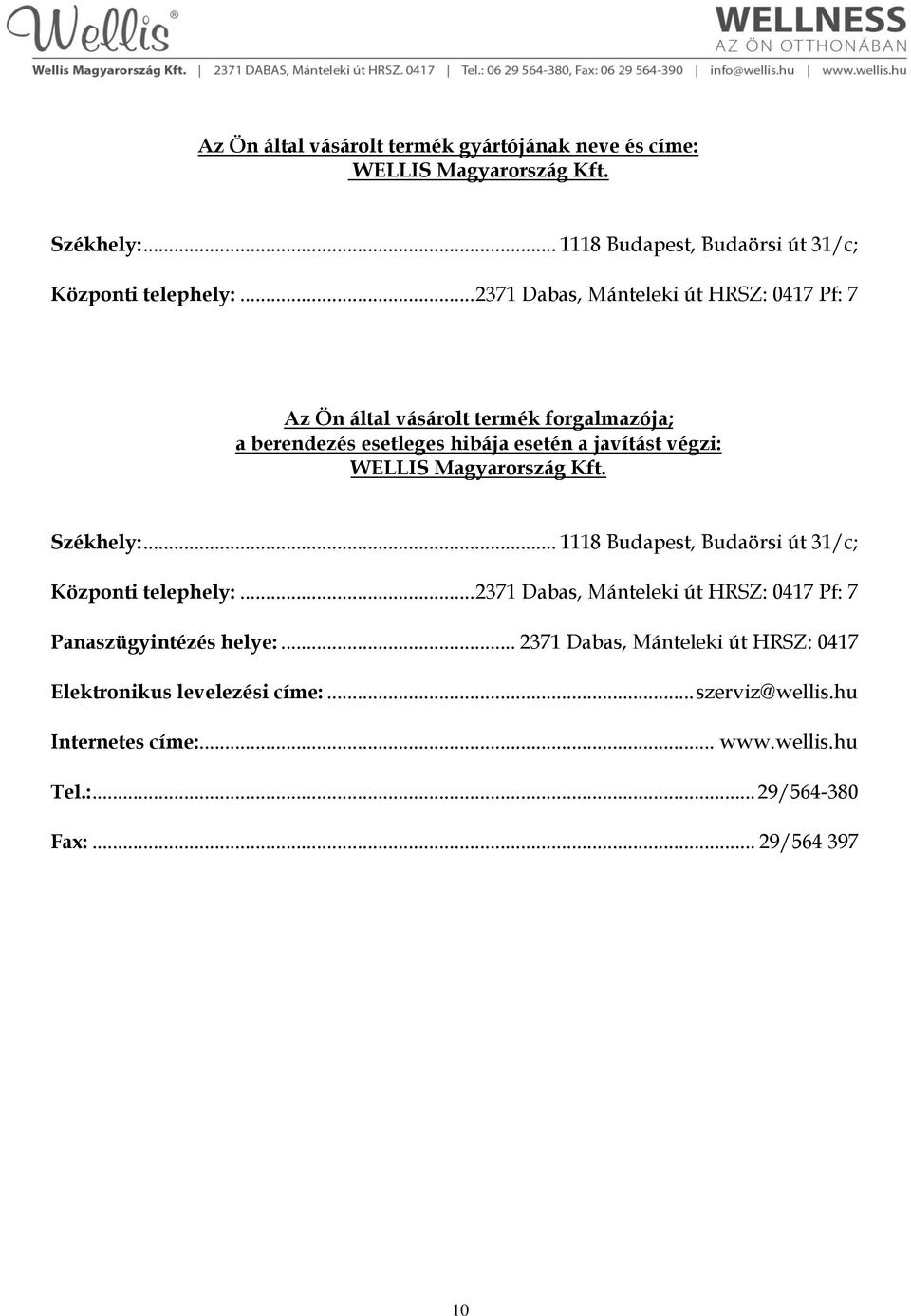

10 Az Ön által vásárolt termék gyártójának neve és címe: WELLIS Magyarország Kft. Székhely: Budapest, Budaörsi út 31/c; Központi telephely: Dabas, Mánteleki út HRSZ: 0417 Pf: 7 Az Ön által vásárolt termék forgalmazója; a berendezés esetleges hibája esetén a javítást végzi: WELLIS Magyarország Kft. Székhely: Budapest, Budaörsi út 31/c; Központi telephely: Dabas, Mánteleki út HRSZ: 0417 Pf: 7 Panaszügyintézés helye: Dabas, Mánteleki út HRSZ: 0417 Elektronikus levelezési címe:... szerviz@wellis.hu Internetes címe:... Tel.:... 29/ Fax:... 29/

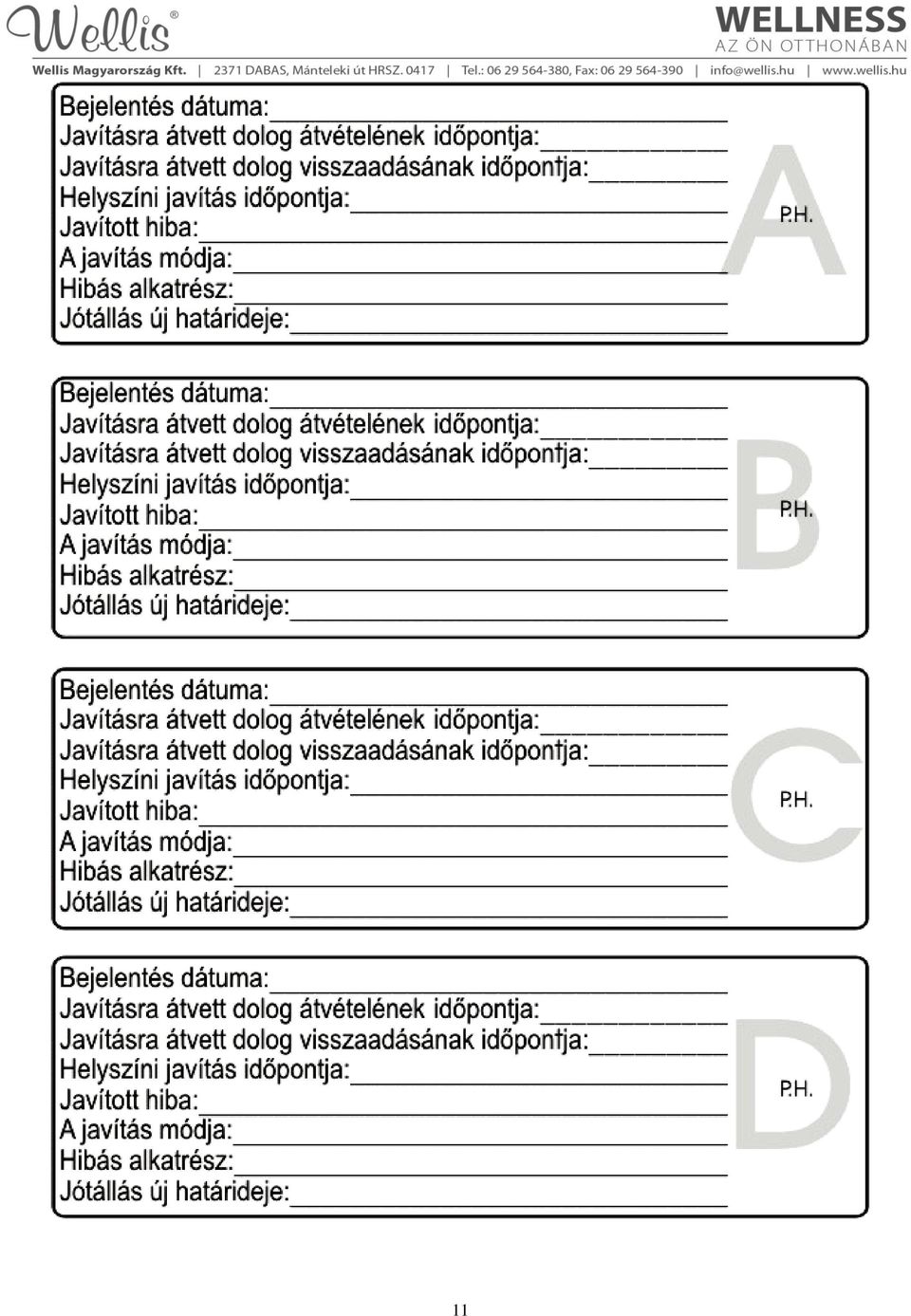

11 11

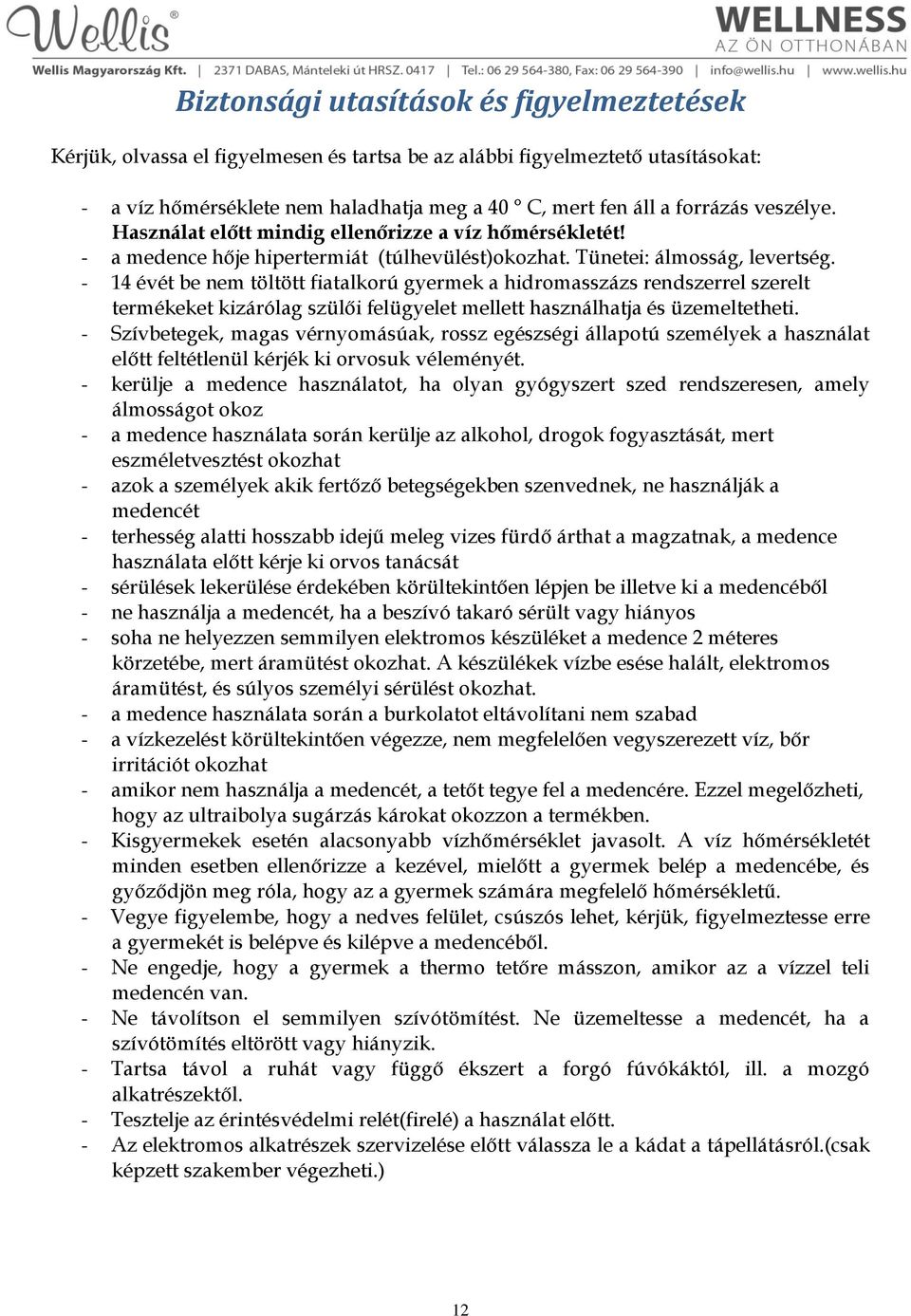

12 Biztonsági utasítások és figyelmeztetések Kérjük, olvassa el figyelmesen és tartsa be az alábbi figyelmeztető utasításokat: - a víz hőmérséklete nem haladhatja meg a 40 C, mert fen áll a forrázás veszélye. Használat előtt mindig ellenőrizze a víz hőmérsékletét! - a medence hője hipertermiát (túlhevülést)okozhat. Tünetei: álmosság, levertség évét be nem töltött fiatalkorú gyermek a hidromasszázs rendszerrel szerelt termékeket kizárólag szülői felügyelet mellett használhatja és üzemeltetheti. - Szívbetegek, magas vérnyomásúak, rossz egészségi állapotú személyek a használat előtt feltétlenül kérjék ki orvosuk véleményét. - kerülje a medence használatot, ha olyan gyógyszert szed rendszeresen, amely álmosságot okoz - a medence használata során kerülje az alkohol, drogok fogyasztását, mert eszméletvesztést okozhat - azok a személyek akik fertőző betegségekben szenvednek, ne használják a medencét - terhesség alatti hosszabb idejű meleg vizes fürdő árthat a magzatnak, a medence használata előtt kérje ki orvos tanácsát - sérülések lekerülése érdekében körültekintően lépjen be illetve ki a medencéből - ne használja a medencét, ha a beszívó takaró sérült vagy hiányos - soha ne helyezzen semmilyen elektromos készüléket a medence 2 méteres körzetébe, mert áramütést okozhat. A készülékek vízbe esése halált, elektromos áramütést, és súlyos személyi sérülést okozhat. - a medence használata során a burkolatot eltávolítani nem szabad - a vízkezelést körültekintően végezze, nem megfelelően vegyszerezett víz, bőr irritációt okozhat - amikor nem használja a medencét, a tetőt tegye fel a medencére. Ezzel megelőzheti, hogy az ultraibolya sugárzás károkat okozzon a termékben. - Kisgyermekek esetén alacsonyabb vízhőmérséklet javasolt. A víz hőmérsékletét minden esetben ellenőrizze a kezével, mielőtt a gyermek belép a medencébe, és győződjön meg róla, hogy az a gyermek számára megfelelő hőmérsékletű. - Vegye figyelembe, hogy a nedves felület, csúszós lehet, kérjük, figyelmeztesse erre a gyermekét is belépve és kilépve a medencéből. - Ne engedje, hogy a gyermek a thermo tetőre másszon, amikor az a vízzel teli medencén van. - Ne távolítson el semmilyen szívótömítést. Ne üzemeltesse a medencét, ha a szívótömítés eltörött vagy hiányzik. - Tartsa távol a ruhát vagy függő ékszert a forgó fúvókáktól, ill. a mozgó alkatrészektől. - Tesztelje az érintésvédelmi relét(firelé) a használat előtt. - Az elektromos alkatrészek szervizelése előtt válassza le a kádat a tápellátásról.(csak képzett szakember végezheti.) 12

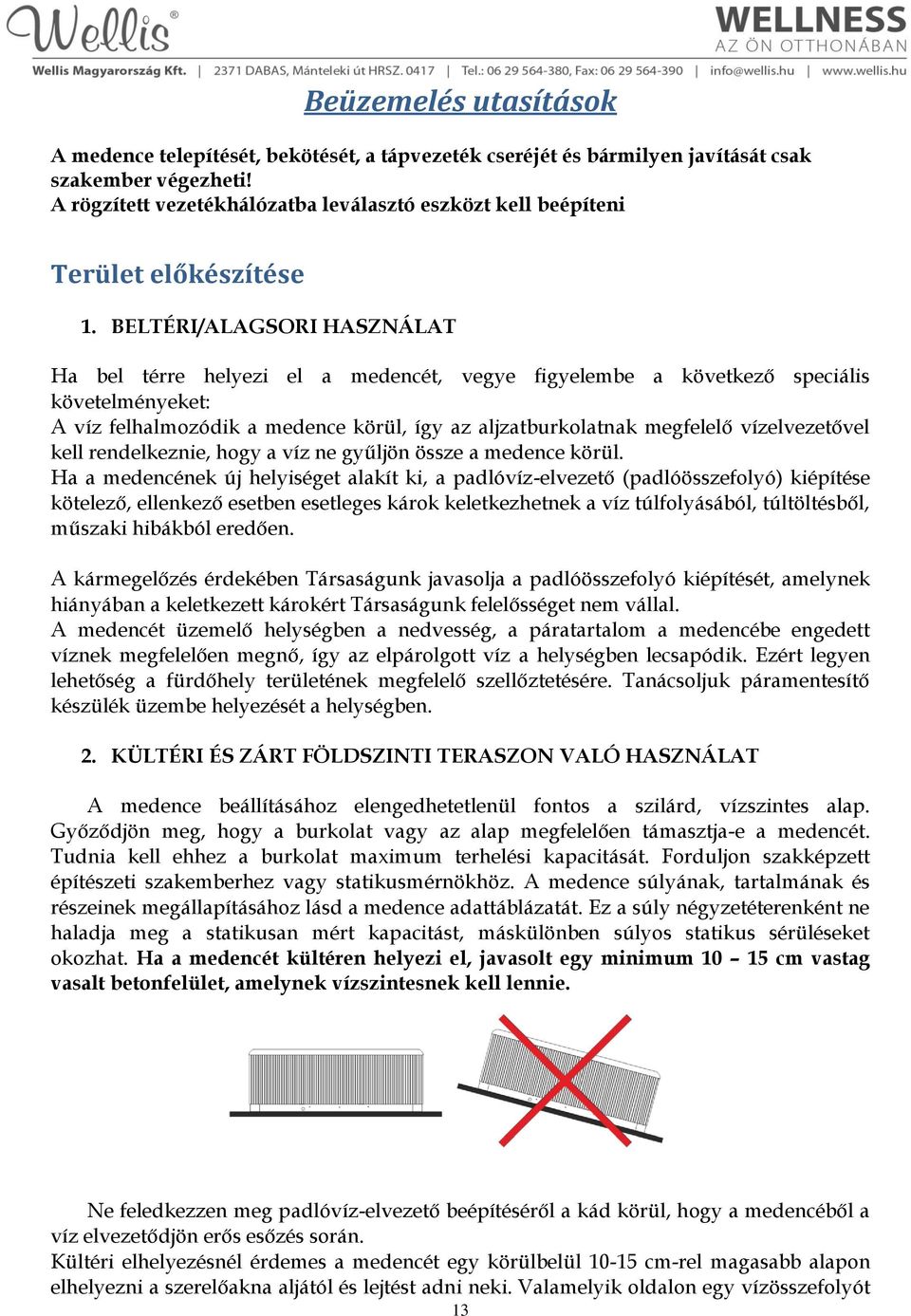

13 Beüzemelés utasítások A medence telepítését, bekötését, a tápvezeték cseréjét és bármilyen javítását csak szakember végezheti! A rögzített vezetékhálózatba leválasztó eszközt kell beépíteni Terület előkészítése 1. BELTÉRI/ALAGSORI HASZNÁLAT Ha bel térre helyezi el a medencét, vegye figyelembe a következő speciális követelményeket: A víz felhalmozódik a medence körül, így az aljzatburkolatnak megfelelő vízelvezetővel kell rendelkeznie, hogy a víz ne gyűljön össze a medence körül. Ha a medencének új helyiséget alakít ki, a padlóvíz-elvezető (padlóösszefolyó) kiépítése kötelező, ellenkező esetben esetleges károk keletkezhetnek a víz túlfolyásából, túltöltésből, műszaki hibákból eredően. A kármegelőzés érdekében Társaságunk javasolja a padlóösszefolyó kiépítését, amelynek hiányában a keletkezett károkért Társaságunk felelősséget nem vállal. A medencét üzemelő helységben a nedvesség, a páratartalom a medencébe engedett víznek megfelelően megnő, így az elpárolgott víz a helységben lecsapódik. Ezért legyen lehetőség a fürdőhely területének megfelelő szellőztetésére. Tanácsoljuk páramentesítő készülék üzembe helyezését a helységben. 2. KÜLTÉRI ÉS ZÁRT FÖLDSZINTI TERASZON VALÓ HASZNÁLAT A medence beállításához elengedhetetlenül fontos a szilárd, vízszintes alap. Győződjön meg, hogy a burkolat vagy az alap megfelelően támasztja-e a medencét. Tudnia kell ehhez a burkolat maximum terhelési kapacitását. Forduljon szakképzett építészeti szakemberhez vagy statikusmérnökhöz. A medence súlyának, tartalmának és részeinek megállapításához lásd a medence adattáblázatát. Ez a súly négyzetéterenként ne haladja meg a statikusan mért kapacitást, máskülönben súlyos statikus sérüléseket okozhat. Ha a medencét kültéren helyezi el, javasolt egy minimum cm vastag vasalt betonfelület, amelynek vízszintesnek kell lennie. Ne feledkezzen meg padlóvíz-elvezető beépítéséről a kád körül, hogy a medencéből a víz elvezetődjön erős esőzés során. Kültéri elhelyezésnél érdemes a medencét egy körülbelül cm-rel magasabb alapon elhelyezni a szerelőakna aljától és lejtést adni neki. Valamelyik oldalon egy vízösszefolyót 13

14 kialakítani, amelyet belevezetnek a csatornába vagy kivezetnek valahová, ez azt a célt szolgálja, hogy amennyiben nagy esőzések vannak, a víz el tud folyni és nem visszafele folyik a medence alá, illetve, ha a medencét az alsó kivezető nyílásnál engedik le, el tud folyni a víz. A szerelőakna legmélyebb pontján a befolyó víz elvezetését meg kell oldani. A szerelőaknának megfelelően kell szellőznie. Ennek érdekében egy elszívó ventilátor beépítése javasolt vagy bármilyen más szelőzés. Védelem (medencetető) nélkül ne tegye ki közvetlen napfénynek az üres medencét. Ne feledje, hogy a hosszú ideig tartó napsütés károsíthatja a medence felületét és tartozékait. Az akril nagyon gyorsan elnyeli a hőt a Nap sugaraiból, ezáltal igen magas felületi hőmérsékletet elérve károsítja a medencét. Ha a medence üvegszerkezetek közé lett helyezve, előzzük meg, hogy a napsugarak közvetlenül az üvegen keresztül érjék a medencét, hiszen úgy a hőmérséklet túl magas lehet. 3. MEDENCE BEÉPÍTÉSE Medence beépítése esetén gondoskodnia kell a medence körüljárhatóságáról, a karbantartási munkák elvégzésének céljából. Ezért egy minimum 60 cm széles szerelőaknát ki kell építeni a medence köré! Besüllyesztés esetén csak a medence akril-perem alatti részét szabad besüllyeszteni. Az esetleges kiemelés költségei az ügyfelet terhelik! Ezek feltételek hiányában a medence üzembe helyezése meghiúsulhat! Elektromos bekötés Az elektromos kiépítés (a medence bekötéséhez szükséges vezeték és kismegszakító valamint érintésvédelmi relé) megvalósítása a megrendelő feladata. Minden egyes termék saját bekötési rajzzal rendelkezik Győződjön meg róla, hogy minden esetben csatlakoztatta azt egy földelt áramkörmegszakítóval ellátott áramforráshoz életvédelmi kapcsoló (firelé). Csak réz kábelezést alkalmazzon. Ha egy biztosíték cserét igényel, a biztosítékot ugyanazzal a típusú és értékű biztosítékkal cserélje ki. A készüléket csatlakoztatni kell az épület egyen potenciára hozott (EPH) hálózatához is. 14

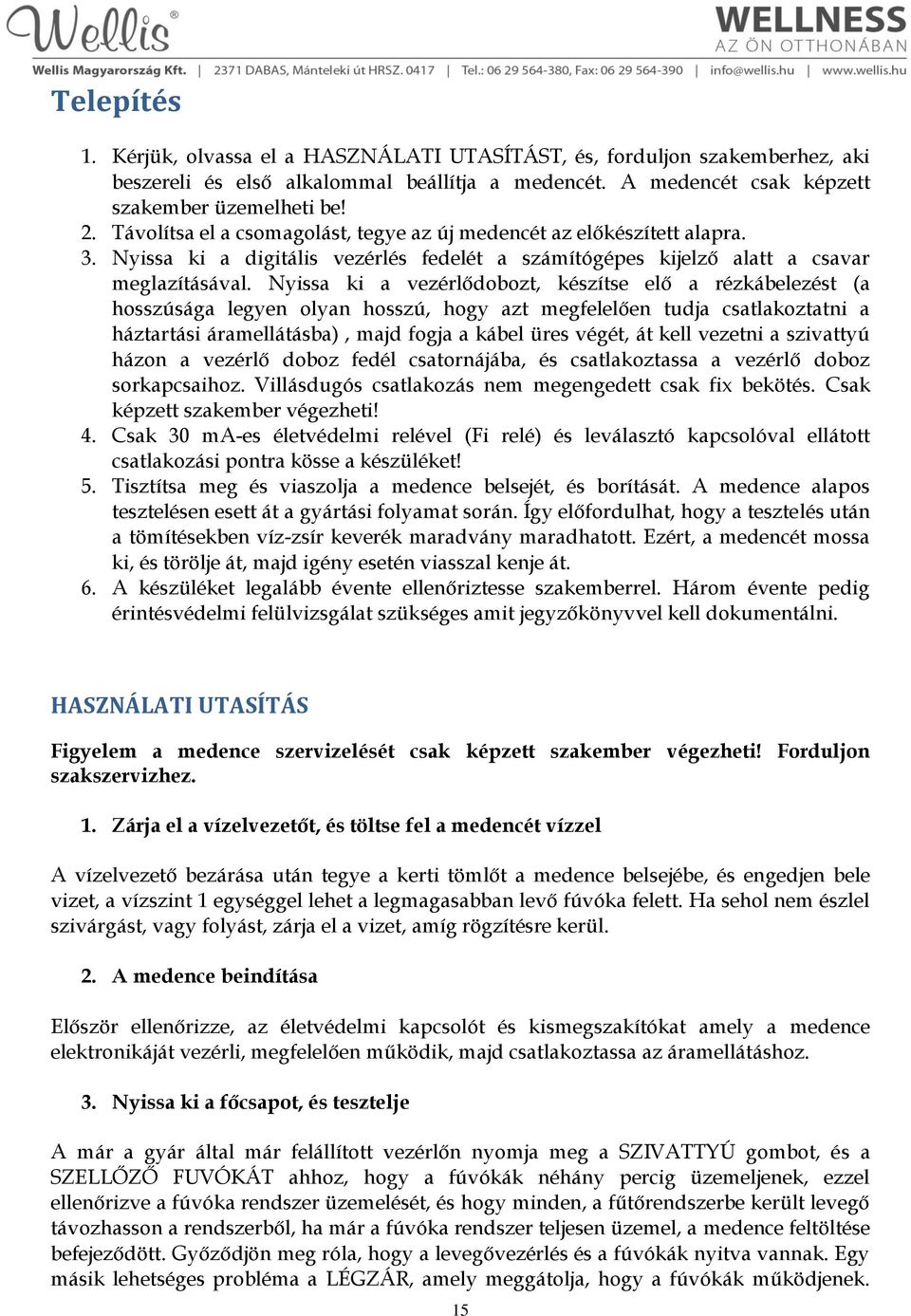

15 Telepítés 1. Kérjük, olvassa el a HASZNÁLATI UTASÍTÁST, és, forduljon szakemberhez, aki beszereli és első alkalommal beállítja a medencét. A medencét csak képzett szakember üzemelheti be! 2. Távolítsa el a csomagolást, tegye az új medencét az előkészített alapra. 3. Nyissa ki a digitális vezérlés fedelét a számítógépes kijelző alatt a csavar meglazításával. Nyissa ki a vezérlődobozt, készítse elő a rézkábelezést (a hosszúsága legyen olyan hosszú, hogy azt megfelelően tudja csatlakoztatni a háztartási áramellátásba), majd fogja a kábel üres végét, át kell vezetni a szivattyú házon a vezérlő doboz fedél csatornájába, és csatlakoztassa a vezérlő doboz sorkapcsaihoz. Villásdugós csatlakozás nem megengedett csak fix bekötés. Csak képzett szakember végezheti! 4. Csak 30 ma-es életvédelmi relével (Fi relé) és leválasztó kapcsolóval ellátott csatlakozási pontra kösse a készüléket! 5. Tisztítsa meg és viaszolja a medence belsejét, és borítását. A medence alapos tesztelésen esett át a gyártási folyamat során. Így előfordulhat, hogy a tesztelés után a tömítésekben víz-zsír keverék maradvány maradhatott. Ezért, a medencét mossa ki, és törölje át, majd igény esetén viasszal kenje át. 6. A készüléket legalább évente ellenőriztesse szakemberrel. Három évente pedig érintésvédelmi felülvizsgálat szükséges amit jegyzőkönyvvel kell dokumentálni. HASZNÁLATI UTASÍTÁS Figyelem a medence szervizelését csak képzett szakember végezheti! Forduljon szakszervizhez. 1. Zárja el a vízelvezetőt, és töltse fel a medencét vízzel A vízelvezető bezárása után tegye a kerti tömlőt a medence belsejébe, és engedjen bele vizet, a vízszint 1 egységgel lehet a legmagasabban levő fúvóka felett. Ha sehol nem észlel szivárgást, vagy folyást, zárja el a vizet, amíg rögzítésre kerül. 2. A medence beindítása Először ellenőrizze, az életvédelmi kapcsolót és kismegszakítókat amely a medence elektronikáját vezérli, megfelelően működik, majd csatlakoztassa az áramellátáshoz. 3. Nyissa ki a főcsapot, és tesztelje A már a gyár által már felállított vezérlőn nyomja meg a SZIVATTYÚ gombot, és a SZELLŐZŐ FUVÓKÁT ahhoz, hogy a fúvókák néhány percig üzemeljenek, ezzel ellenőrizve a fúvóka rendszer üzemelését, és hogy minden, a fűtőrendszerbe került levegő távozhasson a rendszerből, ha már a fúvóka rendszer teljesen üzemel, a medence feltöltése befejeződött. Győződjön meg róla, hogy a levegővezérlés és a fúvókák nyitva vannak. Egy másik lehetséges probléma a LÉGZÁR, amely meggátolja, hogy a fúvókák működjenek. 15

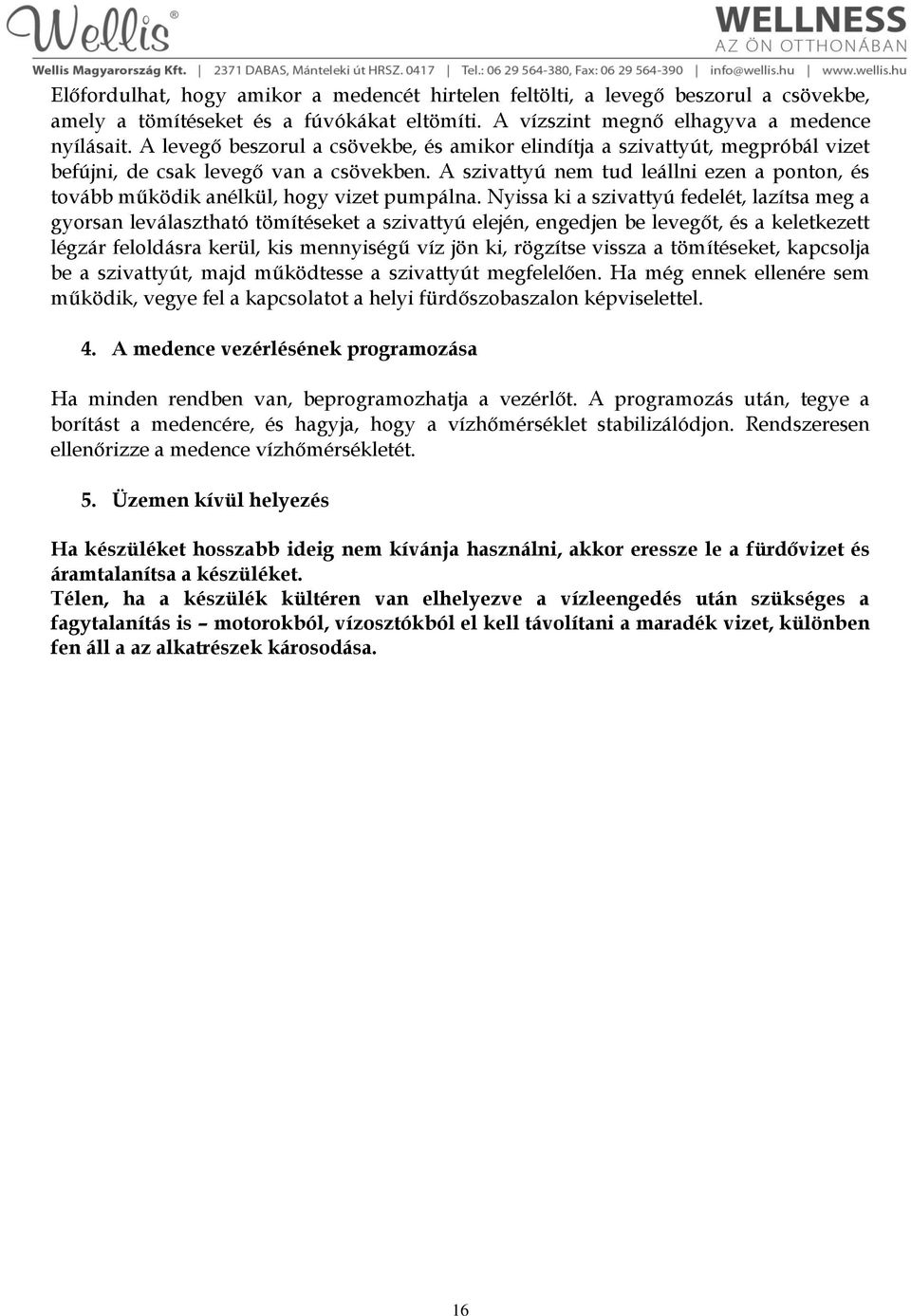

16 Előfordulhat, hogy amikor a medencét hirtelen feltölti, a levegő beszorul a csövekbe, amely a tömítéseket és a fúvókákat eltömíti. A vízszint megnő elhagyva a medence nyílásait. A levegő beszorul a csövekbe, és amikor elindítja a szivattyút, megpróbál vizet befújni, de csak levegő van a csövekben. A szivattyú nem tud leállni ezen a ponton, és tovább működik anélkül, hogy vizet pumpálna. Nyissa ki a szivattyú fedelét, lazítsa meg a gyorsan leválasztható tömítéseket a szivattyú elején, engedjen be levegőt, és a keletkezett légzár feloldásra kerül, kis mennyiségű víz jön ki, rögzítse vissza a tömítéseket, kapcsolja be a szivattyút, majd működtesse a szivattyút megfelelően. Ha még ennek ellenére sem működik, vegye fel a kapcsolatot a helyi fürdőszobaszalon képviselettel. 4. A medence vezérlésének programozása Ha minden rendben van, beprogramozhatja a vezérlőt. A programozás után, tegye a borítást a medencére, és hagyja, hogy a vízhőmérséklet stabilizálódjon. Rendszeresen ellenőrizze a medence vízhőmérsékletét. 5. Üzemen kívül helyezés Ha készüléket hosszabb ideig nem kívánja használni, akkor eressze le a fürdővizet és áramtalanítsa a készüléket. Télen, ha a készülék kültéren van elhelyezve a vízleengedés után szükséges a fagytalanítás is motorokból, vízosztókból el kell távolítani a maradék vizet, különben fen áll a az alkatrészek károsodása. 16

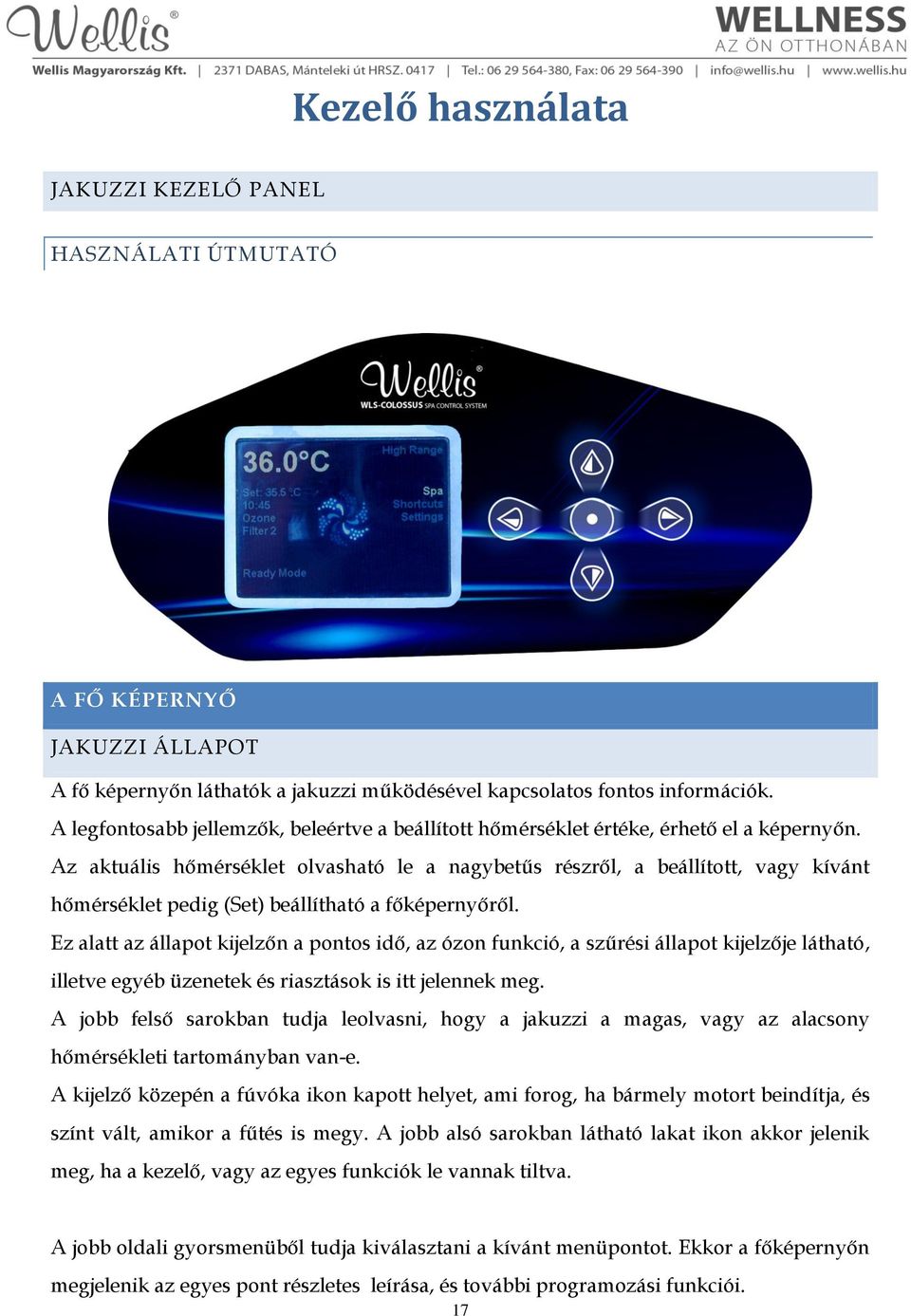

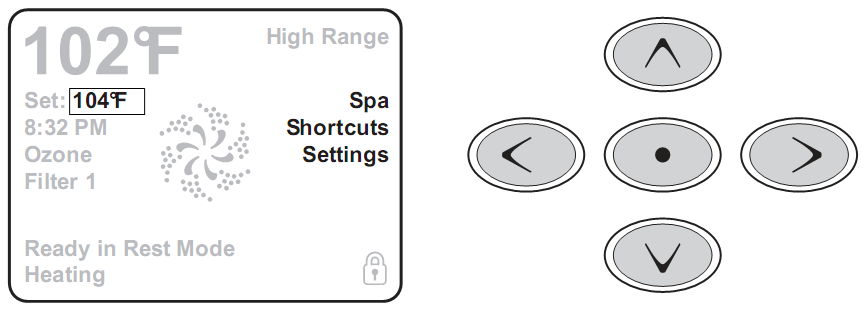

17 Kezelő használata JAKUZZI KEZELŐ PANEL HASZNÁLATI ÚTMUTATÓ A FŐ KÉPERNYŐ JAKUZZI ÁLLAPOT A fő képernyőn láthatók a jakuzzi működésével kapcsolatos fontos információk. A legfontosabb jellemzők, beleértve a beállított hőmérséklet értéke, érhető el a képernyőn. Az aktuális hőmérséklet olvasható le a nagybetűs részről, a beállított, vagy kívánt hőmérséklet pedig (Set) beállítható a főképernyőről. Ez alatt az állapot kijelzőn a pontos idő, az ózon funkció, a szűrési állapot kijelzője látható, illetve egyéb üzenetek és riasztások is itt jelennek meg. A jobb felső sarokban tudja leolvasni, hogy a jakuzzi a magas, vagy az alacsony hőmérsékleti tartományban van-e. A kijelző közepén a fúvóka ikon kapott helyet, ami forog, ha bármely motort beindítja, és színt vált, amikor a fűtés is megy. A jobb alsó sarokban látható lakat ikon akkor jelenik meg, ha a kezelő, vagy az egyes funkciók le vannak tiltva. A jobb oldali gyorsmenüből tudja kiválasztani a kívánt menüpontot. Ekkor a főképernyőn megjelenik az egyes pont részletes leírása, és további programozási funkciói. 17

18 NAVIGÁCIÓ A menüpontok közötti navigáció a kezelőpanelen található 5 gombbal történik. Navigálás közben az éppen kijelölt funkció fehéren világít. Egy kijelölt elem módosítása, állítása általában a középső választógombbal történik. Az egyetlen dolog, amit a bal oldali nyíllal kell állítani az a kívánt hőmérséklet. Nyomja meg a bal oldali nyilat, hogy a kívánt hőmérsékleti érték fehéren világítson. Ez után a felés le nyilakkal beállíthatja az értéket. A középső gomb, vagy a jobb nyíl megnyomásával mentheti ezt az értéket. A kijelző jobb oldalán található gyorsmenü-pontok között a fel- és le nyilakkal navigálhat. Kiválasztani pedig a középső gombbal lehet. Kiválasztás után a képernyőn megjelennek a menüponthoz tartozó további funkciók. 18

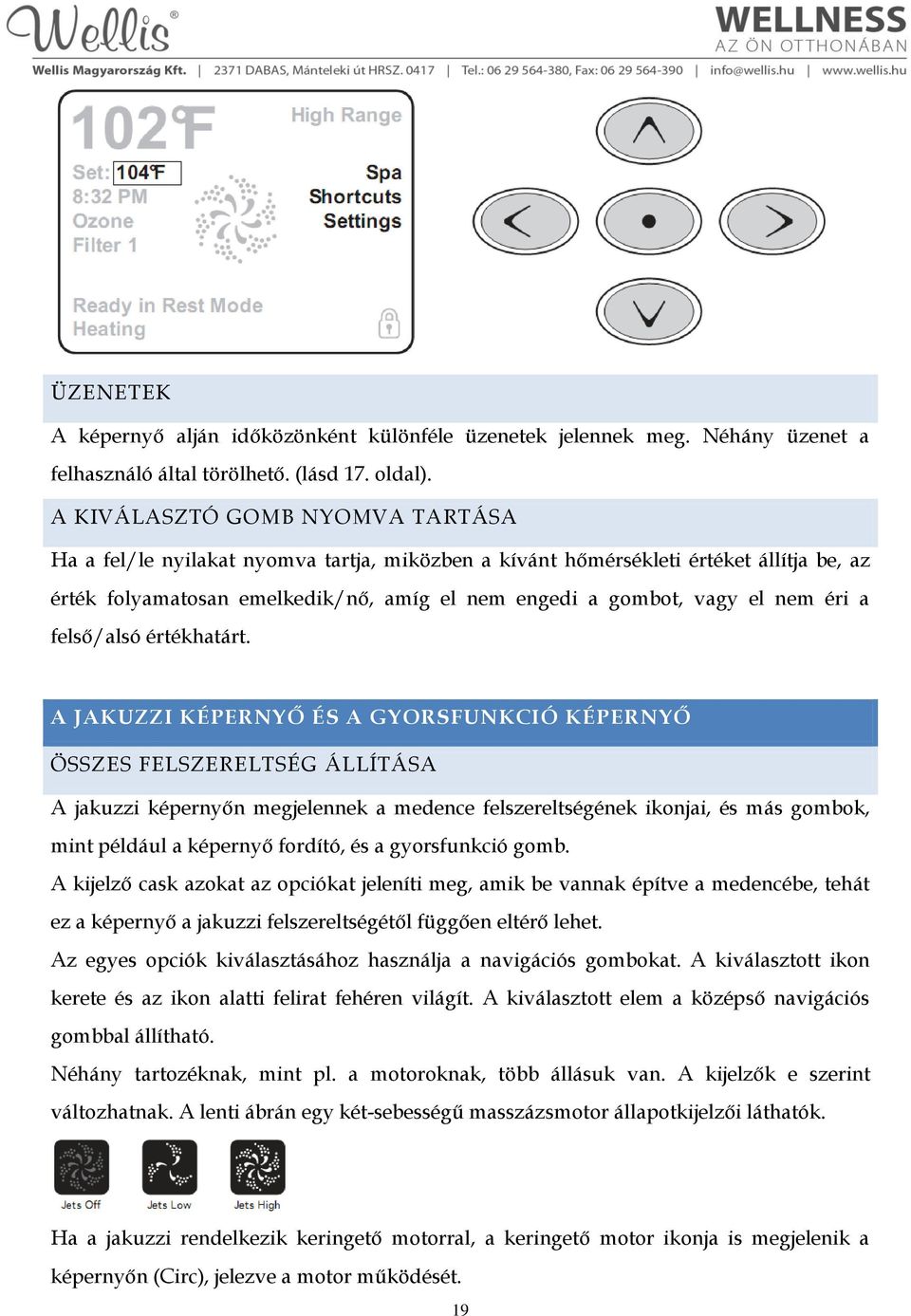

19 ÜZENETEK A képernyő alján időközönként különféle üzenetek jelennek meg. Néhány üzenet a felhasználó által törölhető. (lásd 17. oldal). A KIVÁLASZTÓ GOMB NYOMVA TARTÁSA Ha a fel/le nyilakat nyomva tartja, miközben a kívánt hőmérsékleti értéket állítja be, az érték folyamatosan emelkedik/nő, amíg el nem engedi a gombot, vagy el nem éri a felső/alsó értékhatárt. A JAKUZZI KÉPERNYŐ ÉS A GYORSFUNKCIÓ KÉPERNYŐ ÖSSZES FELSZERELTSÉG ÁLLÍTÁSA A jakuzzi képernyőn megjelennek a medence felszereltségének ikonjai, és más gombok, mint például a képernyő fordító, és a gyorsfunkció gomb. A kijelző cask azokat az opciókat jeleníti meg, amik be vannak építve a medencébe, tehát ez a képernyő a jakuzzi felszereltségétől függően eltérő lehet. Az egyes opciók kiválasztásához használja a navigációs gombokat. A kiválasztott ikon kerete és az ikon alatti felirat fehéren világít. A kiválasztott elem a középső navigációs gombbal állítható. Néhány tartozéknak, mint pl. a motoroknak, több állásuk van. A kijelzők e szerint változhatnak. A lenti ábrán egy két-sebességű masszázsmotor állapotkijelzői láthatók. Ha a jakuzzi rendelkezik keringető motorral, a keringető motor ikonja is megjelenik a képernyőn (Circ), jelezve a motor működését. 19

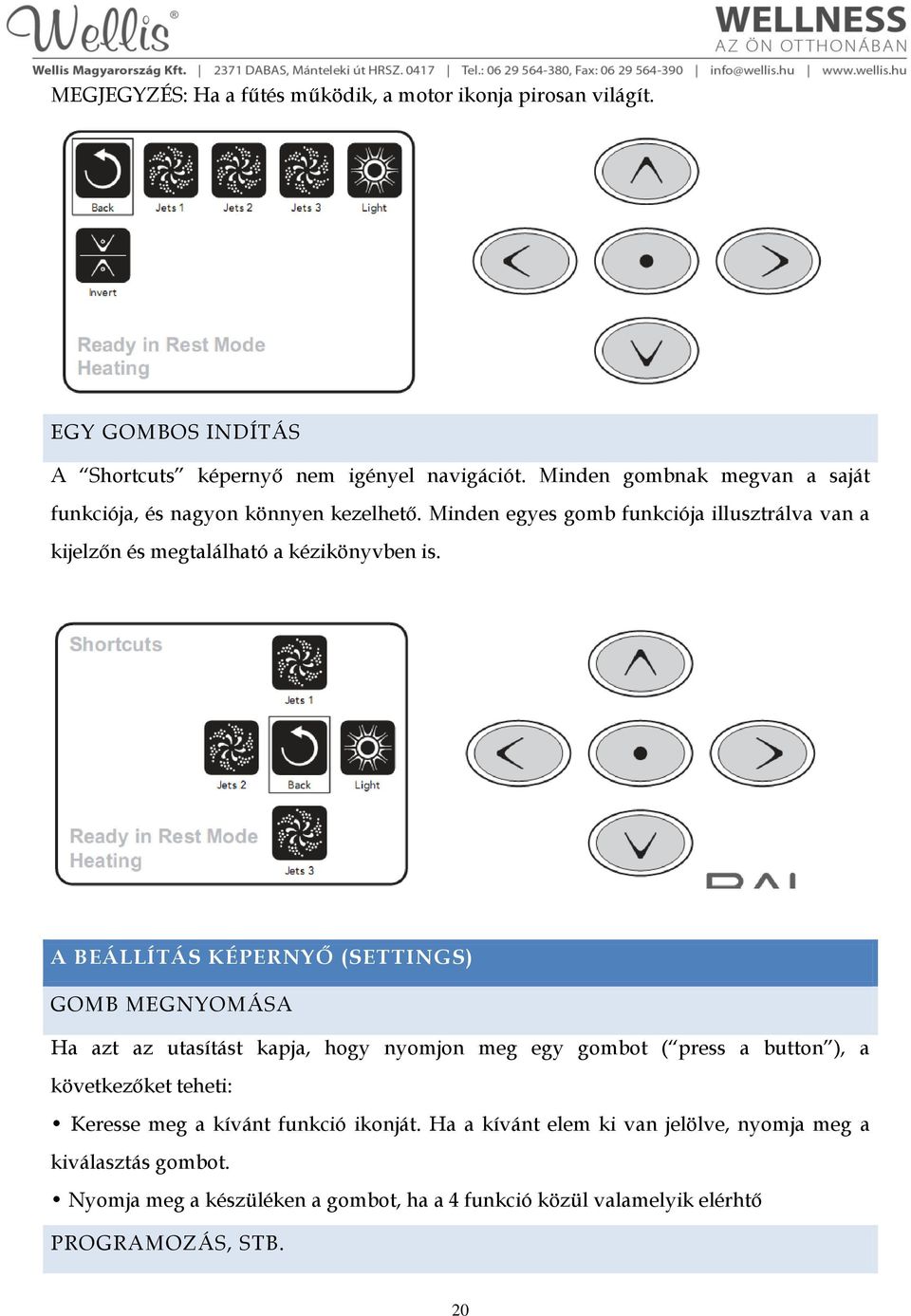

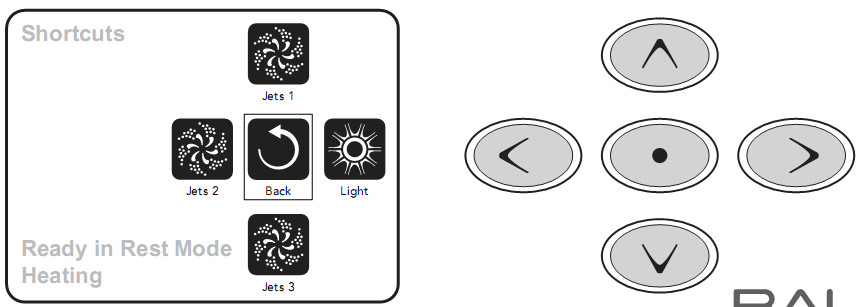

20 MEGJEGYZÉS: Ha a fűtés működik, a motor ikonja pirosan világít. EGY GOMBOS INDÍTÁS A Shortcuts képernyő nem igényel navigációt. Minden gombnak megvan a saját funkciója, és nagyon könnyen kezelhető. Minden egyes gomb funkciója illusztrálva van a kijelzőn és megtalálható a kézikönyvben is. A BEÁLLÍTÁS KÉPERNYŐ (SETTINGS) GOMB MEGNYOMÁSA Ha azt az utasítást kapja, hogy nyomjon meg egy gombot ( press a button ), a következőket teheti: Keresse meg a kívánt funkció ikonját. Ha a kívánt elem ki van jelölve, nyomja meg a kiválasztás gombot. Nyomja meg a készüléken a gombot, ha a 4 funkció közül valamelyik elérhtő PROGRAMOZÁS, STB. 20

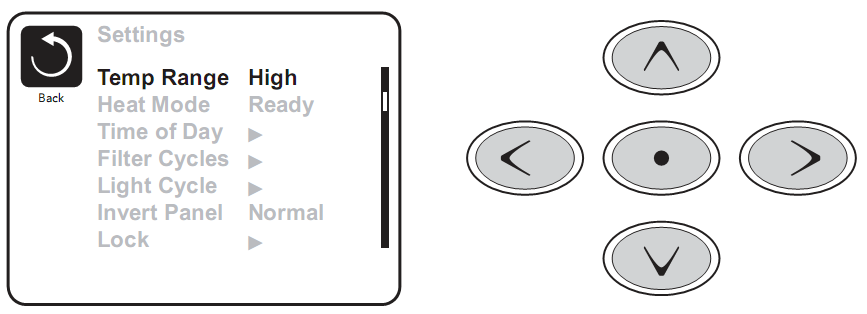

21 A beállítás képernyő az, amelyik az összes programot és jakuzzi funkciót szabályozza. Ezen a képernyőn számos funkciót lehet közvetlenül irányítani, mint pl.: hőmérséklet, fűtés, kijelző megfordítása. Ha ki van jelölve az egyik menüpont, a választógombbal válthatunk. Minden egyéb funkcióhoz (nyíl mutat jobbra) menjen a menü másik szintjére. GYORSGÖRGETÉS Ha fel-le gombot megnyomja és nyomva tartja, amikor egy menüsor ki van jelölve, a lista gyorsan görgethető fel-le. A képernyő jobb oldalán levő gördítősáv mutatja a kijelölt funkció helyét a listában. KETTŐS HŐMÉRSÉKLET TARTOMÁNY (MAGAS-ALACSONY) Ez a rendszer 2 egymástól független hőmérséklet beállítást foglal magába. A kívánt hőmérséklet kiválasztható a képernyőn, és látható a főképernyő jobb felső sarkában. Ezek a beállítások különböző okokból válszthatók: Minden skála megtartja a használó által beállított hőmérsékletet. Így, ha egy tartományt kiválasztunk, a jakuzzi felmelegíti a vizet a kívánt hőmérsékletre. A magas hőfok beállítható: 26 C - 40 C között Az alacsony hőfok beállítható: 10 C - 37 C között A fagyás elleni védelmet mindkét tartomány tartalmazza. FŰTÉSI MÓD KÉSZ (READY) VAGY PIHENŐ (REST) 21

22 Ahoz, hogy a fűtés működjön, egy motornak keringetnie kell a vizet a fűtőegységen keresztül. Az ezt a feladatot végző motort fűtő motornak hívjuk. A fűtő motor lehet akár egy 2 sebességes masszázsmotor, vagy a keringető motor is. Ha a fűtő motor az 1-es számú 2 sebességes motor (Pump 1), akkor kész (READY) módban keringeti a vizet minden ½ órában 1-es sebességfokozatban (Pump 1 low) az állandó hőmérséklet fenntartása érdekében, fűt, ha kell, és frissíti a hőmérséklet értékét a kijelzőn. Ezt a folyamatot lekérdezésnek nevezzük. Pihenő (REST) módban csak az előre programozott szűrési ciklus alatt fog fűteni a rendszer. Mivel nem kerül sor lekérdezésre a hőmérséklet kijelző nem fog helyes értéket mutatni mindaddig, amíg a fűtés el nem indul és nem működik legalább 1-2 percig. Amíg a motor 2-es fokozatban bármikor ki és be kapcsolható, addig az 1-es fokozatban addig működik, amíg el nem éri a beállított hőmérsékletet, vagy le nem telik egy óra. Keringetési mód (egyéb keringetési módok: lásd 8. oldal) Ha a medence 24 órás keringetésre van beállítva, a fűtő motor alap esetben folyamatosan működik. Mivel a fűtő motor folyamatosan megy, a medence fenntartja a kívánt hőmérsékletet, ha szükség van rá fűt lekérdezés nélkül. Pihenő (REST) módban a medence csak az előre beprogramozott szűrési időkben fogja felfűteni a vizet a beállított hőmérsékletre, habár a vizet állandóan keringeti. KÉSZ/PIHENŐ (READY/REST) ÁLLAPOT A READY/REST felirat akkor jelenik meg a kijelzőn, ha a rendszer pihenő módban van, és a Jets 1 gomb meg van nyomva. Feltételezhetőleg a medence használatban van, ezért elkezdi felfűteni a vizet. Amíg a Pump 1 High (1-es masszázsmotor magas sebességen) ki és bekapcsolható, addig a Pump 1 Low (1-es masszázsmotor alacsony sebességen) addig működik, amíg a víz el nem éri a kívánt hőmérsékletet, de maximum 1 órán 22

23 keresztül. 1 óra leteltével átvált pihenő módba. Ez a mód szintén leállítható a Beállítás menübe történő belépés után a Heat Mode (fűtési mód) átállításával. A MASSSZÁZSMEDENCE FELTÖLTÉSE ELŐKÉSZÍTÉS ÉS FELTÖLTÉS Töltse fel a medencét a megfelelő szintig. Győződjön meg róla, hogy minden fúvóka nyitott állapotban van. Kapcsolja be a vezérlőegységen található főkapcsolót. A kezelőegység kijelzője bekapcsolódik. LÉGTELENÍTÉS PROGRAM (PRIMING MODE) M019* Az indító képernyő megjelenése után a rendszer légtelenítési módba vált, és láthatóvá válik az légtelenítési mód képernyője, melyen csak a motorok ikonjai láthatók. A rendszer automatikusan visszaáll a normál fűtési és szűrési ciklusra a légtelenítési mód végeztével, ami kb 4-5 percig tart. A légtelenítési mód alatt a fűtés mód le van tiltva, megakadályozandó az alacsony sebességű keringés, vagy a vízkeringés nélküli fűtést, ami túlmelegedést okozhat. Semmi nem működik automatikusan, csak a motorokat lehet ki-be kapcsolni a megfelelő gombokkal (Jets1, Jets2 stb.) A keringető motor is ki-be kapcsolható. A légtelenítési programból való kilépéshez használja az exit gombot. A MOTOROK LÉGTELENÍTÉSE Amint a légtelenítési mód képernyője megjelenik a kijelzőn, nyomja meg egyszer a Jets1 gombot az 1-es motor egyes sebességen történő elindításához. Nyomja meg még egyszer a kettes sebességhez. Nyomja meg a többi gombot is a többi motor elindításához. A motoroknak kettes sebességben kell működniük a légtelenítési program megkönnyítéséhez. Ha a motorok 2 perc elteltével sem légtelenítenek le, és nem áramoltatják a vizet a fúvókákon keresztül, ne hagyja tovább szárazon működni. Kapcsolja ki a motorokat, és ismételje meg a folyamatot. Megjegyzés: A főkapcsoló ki és bekapcsolásával újraindul a légtelenítési program. Ezzel a legtöbb esetben orvosolható a 23

24 probléma, de ne kapcsolja ki és be a főkapcsolót 5-nél többször egymás után. Ha a motorok még ez után sem légtelenítenek le, kapcsolja le a főkapcsolót, és forduljon a szakszervizhez. Fontos! A motor légtelenítés nélkül nem futhat 2 percnél tovább. Semmilyen körülmények között sem futhatnak a motorok légtelenítés nélkül a 4-5 perces légtelenítési idő lejárta után. Ellenkező esetben károsodhatnak a motorok, illetve a rendszer elindíthatja a fűtést, ami túlmelegedéshez vezethet. KILÉPÉS A LÉGTELENÍTÉSI MÓDBÓL Manuálisan a Back gomb megnyomásával léphet ki a légtelenítési módból. Megjegyzés: ha nem lép ki a légtelenítési módból a fent leírtak alapján, a légtelenítési program lejárta után (4-5 perc) automatikusan leáll. Győződjön meg róla, hogy a motorok le vannak légtelenítve. Ha a rendszer kilépett a légtelenítési programból, a kijelzőn a fő képernyő jelenik meg, de a hőmérsékletet még nem jelzi ki. Ez azért van, mert a rendszernek szüksége van kb. 1 percre, hogy a víz keresztülfollyon a fűtőegységen, lemérje annak hőmérsékletét, és kijelezze a kijelzőn. F C A MASSZÁZSMEDENCE MŰKÖDÉSE MOTOROK A kijelzőn nyomja meg az egyik motor gombját a motor be és kikapcsolásához, illetve a két fokozat közötti váltáshoz. Ha beapcsolva hagyja a motorokat, egy idő után automatikusan leállnak. Az egyes számú motor egyes sebességfokozata 30perc után kapcsol ki automatikusan, a kettes sebességfokozat 15 perc múlva kapcsol ki automatikusan. Keringető motor módozatok A keringető motort 3 különböző módon lehet gyárilag beállítva: 1, A keringető motor folyamatosan (24 órán keresztül) megy, kivéve amikor a víz hőmérséklete 1,5 C-kal a kívánt hőmérséklet fölé melegszik. Ekkor 30 percre leáll. (főleg nagyon meleg klímájú területeken fordul elő). 2, A keringető motor folyamatosan (24 órán keresztül) megy, függetlenül a víz hőmérsékletétől. 24

25 3, A programozható keringető motor bekapcsol, amikor a rendszer a víz hőmérsékletének beolvasását végzi, a szűrési ciklus alatt, téli üzemmódban, vagy ha egy másik motor be van kapcsolva. A keringető módot a gyártó határozza meg, ami utólag nem módosítható. SZŰRÉS ÉS ÓZON Az ózon generátor a keringető motorral egyidőben automatikusan elindul, de korlátozni lehet a szűrési ciklus alatt. A rendszerbe gyárilag be van programozva egy esti szűrési ciklus. (feltéve, ha a pontos idő helyesen van beállítva.) A szűrési ciklus időpontja és időtartama programozható. (Lásd 10. oldal) Egy második szűrési ciklus szabadon beiktatható. Minden egyes szűrési ciklus elején a vizes berendezések, mint pl. a motorok elindulnak, hogy kitisztítsák a csöveket, ezáltal biztosítva a megfelelő vízminőséget. FAGYÁS ELLENI VÉDELEM Ha a fűtőegységben elhelyezett hőmérséklet érzékelők túl alacsony hőmérsékletűnek érzékelik a vizet, a vizes berendezések automatikusan elindulnak, hogy megelőzzék a vízfagyás által okozott károkat. A vizes berendezések a körülményektől függően folyamatosan, vagy időszakosan fognak futni. AUTOMATA SZŰRÉSI FOLYAMAT Amikor elindítja valamelyik motort, a motor kikapcsolása, vagy a beállított idő lejárta után 30 percell automatikusan elindul egy szűrési folyamat. A motor és az ózon generátor 30 percig (egyes esetekben még tovább) működik. Néhány rendszerben ezt a beállítást meg lehet változtatni (lásd: 14. oldal) PONTOS IDŐ ÁLLÍTSA BE A PONTOS IDŐT A pontos idő helyes beállítása elengedhetetlen ahoz, hogy a továbbiakban megbízhatóan programozhassa a különböző háttér funkciókat. Ha nincs beállítva a pontos idő, a Set Time felirat jelenik meg a kijelzőn. 25

26 A beállítás képernyőn válassza ki a Time-of-Day sort. A Time-of-Day képernyőn egyszerűen navigáljon jobbra és balra az óra, perc, AM/PM (de/du) és a 12/24 kiválasztásához. A fel és le gombokkal tudja változtatni az értékeket. A BEÁLLÍTÁSOK ELMENTÉSE Ha beállította a pontos időt, a Back (vissza) ikon átváltozik Save (mentés) ikonná. A képernyő bal oldalára navigálva kijelölheti a Save ikont, a lefelé mutató nyíl megnyomásával pedig a Cancel (mégse) gombot jelölheti ki. A középső gomb megnyomásával választhatja ki a mentés, illetve mégse gombokat, és térhet vissza az előző képernyőre. MEGJEGYZÉS: Ha az áramellátás megszakad, a rendszer a pontos idő beállítását még több napon keresztül megőrzi. 26

27 A SZŰRÉSI CIKLUS BEÁLLÍTÁSA (FILTER CYCLES) FŐ SZŰRÉSI CIKLUS (FILTER CYCLE 1) A pontos idő beállításánál ismertetett módon navigálhat, és állíthatja be a szűrési ciklust is (Filter Cycles). Beállíthatja a szűrési ciklus kezdeti időpontját, (Starts at) (AM= dél előtt, PM= dél után) illetve időtartamát (Runs óra, perc). A szűrési ciklus végét a rendszer automatikusan kiszámolja, és kijelzi (Ends at) MÁSODIK, OPCIONÁLIS SZŰRÉSI CIKLUS (FILTER CYCLE 2) Alap beállításként a második szűrési ciklus ki van kapcsolva. Egyszerűen navigáljon a második szűrési ciklus sorára (Filter Cycle 2) a jobb oldali navigációs gomb megnyomásával, és ha a NO felirat ki van jelölve, nyomja meg a fel vagy le gombot a bekapcsoláshoz. Ez után a fent említett módon állíthatja be a kívánt értékeket. A két szűrési cilus át is fedheti egymást, de ekkor az átfedés idejével csökken a szűrés időtartama. KERINGETŐ MOTOR MÓDOZATOK Néhány masszázsmedenc keringető motorral van ellátva, mely lehetővé teszi a szűrési ciklus időtartamának beállítását. Néhány cirkulációs mód előre be van programozva 24 órás működésre, és nem átprogramozható. Ez a gyártótól függ. ÖBLÍTÉSI FOLYAMAT A higiénés körülmények fenntartása, illetve a fagyás elleni védelem érdekében a másodlagos vizes berendezések rövid idejű működésükkel kiöblítik a vizet a hozzájuk tartozó csőszakaszokból minden szűrési szakasz előtt. 27

28 TOVÁBBI BEÁLLÍTÁSOK VILÁGÍTÁSI CIKLUS Ha a Light Cycle felirat nem jelenik meg a képernyőn, akkor a gyártó nem engedélyezi a világítás időzítését. Ha elérhető, az alapbeállítás szerint ki van kapcsolva. A szűrési ciklus beállításánál ismertetett módon lehet beállítani. (lásd 10. oldal). A KÉPERNYŐ MEGFORDÍTÁSA Az Invert Panel sor kijelölésével meg tudja fordítani a képernyőt, így kényelmesen tudja állítani akár a medence mellett állva, akár a vízben ülve. A BEÁLLÍTÁSI LEHETŐSÉGEK LETILTÁSA (LOCK) A vezérlőt levédheti, hogy megakadályozza a nem kívánt felhasználást, vagy hőmérsékletállítást. A vezérlő ( Panel ) lezárásával megakadályozza ugyan annak használatát, de az előre beállított automata funkciók továbbra is működnek. A beállítások ( Settings ) letiltásával lehetővé teszi a fúvókák, és egyéb eszközök használatát, de a kívánt hőmérséklet, és egyéb előre programozható értékek beállítása nem lesz módosítható. 28

29 A LETILTÁS VISSZAÁLLÍTÁSA A navigációs gombok bizonyos sorrendben történő megnyomásával feloldhatja a vezérlő és a beálítások letiltását is. Ez a sorrend a következő: TOVÁBBI BEÁLLÍTÁSOK SZÜNETELTETÉS (HOLD MODE) - M037* A szüneteltetési mód leállítja a motorokat az olyan karbantartási műveletek alatt, mint például a szűrőbetétek cseréje. Ez a szünet 1 óráig, vagy a kézi leállításig tart. Ha a karbantertás több mint 1 órát vesz igénybe, a legjobb megoldás, ha egyszerűen áramtalanítja a medencét. LEERESZTÉSI MÓD (DRAIN MODE) Néhány rendszer engedélyezi, hogy az 1-es számú motor működjön a víz leeresztése alatt. Amennyiben ez lehetséges, ez a szüneteltetési mód része. SEGÉDFUNKCIÓK (UTILITES) A segédfunkciók menu a következőket tartalmazza.: A/B HŐMÉRSÉKLET (A/B TEMPS) He be van kapcsolva, a hőmérséklet kijelző felváltva fogja kijelezni az fűtőegységben levő A és B érzékelő értékeit. 29

30 HIBANAPLÓ (FAULT LOG) A hibanaplóban az elmúlt 24 óra hibái vannak rögzítve, és bármikor visszanézhetők. BEÁLLÍTÁSOK (PREFERENCES) A beállítások menü segítségével a felhasználó módosíthat bizonyos paramétereket személyes ízlése alapján HŐMÉRSÉKLET KIJELZÉS (TEMP DISPLAY) Kiválszthatja, hogy a kijelző Fahrenheitben, vagy Celsiusban adja meg a hőmérsékleti értékeket. IDŐ KIJELZÉS (TIME DISPLAY) Itt választhat a 12 és 24 órás kijelzés között. EMLÉKEZTETŐK Az emlékeztető üzeneteket (Pl.: Clean the filters Tisztítsa meg a szűrőbetéteket ) kapcsolhatja vele be és ki. AUTOMATA SZŰRÉS (CLEANUP) Néhány medencénél az automata szűrési folyamat (8. oldal) időtartamát be lehet állítani 0-4 órás időintervallumon belül. DOLPHIN (CSAK RÁDIÓFREKVENCIÁS DOLPHIN TÁVIRÁNYÍTÓ ESETÉN) Ha a beállítás állása 0, nincs adás. Az 1-7 állásokkal a különböző csatornák között válthat. (Lásd Dolphin III. használati útmutató.) SZÍN VÁLASZTÁS (COLOR) A választógomb megnyomásával a kijelző háttérszínét változtathatja meg. 30

31 NYELV (LANGUAGE) A kijelző nyelvei között választhat. FŐ ÜZENETEK A legtöbb üzenet és figyelmeztetés a kijelző alsó részén jelenik meg. Több üzenet és figyelmeztetés sorrendben jelenik meg. Néhány üzenet törölhető a panelről. Ezen törölhető üzenetek mellett egy jobbra mutató nyíl látható, azaz kijelölhető a jobb oldali navigációs gombbal. F C A víz hőmérséklete ismeretlen. A motornak legalább 1 percig járnia kell, hogy a kijelzőn megjelenjen a víz hőmérséklete. POSSIBLE FREEZING CONDITION LEHETSÉGES FAGYÁSI KÖRÜLMÉNY Olyan körülményeket érzékel a rendszer, ami a fagyás veszéjét feltételezi, vagy a kiegészítő fagy kapcsoló zárva van. Minden vizes eszköz aktivált. Bizonyos esetekben a szivattyúk be-és kikapcsolnak, és a fűtést működhet a Fagyvédelem alatt.néhány esetben In some cases, pumps may turn on and off and the heater may operate during Freeze Protection. This is an operational message, not an error indication. THE WATER IS TOO HOT M029 A VÍZ TÚL MELEG A rendszer 43.3 C (110 F)-ot vagy annál magasabb hőmérsékletet érzékelt, és a medence funkciók le vannak tiltva. A rendszer automatikusan visszaáll, amint a víz 42.2 C (108 F) alá hűl. Ellenőrizze, hogy nem működik e valamelyik szívattyú túl hosszú ideig, illetve a környezeti hőmérsékletet. A FŰTÉSHEZ KAPCSOLÓDÓ ÜZENETEK THE WATER FLOW IS LOW M016 ALACSONY VÍZÁRAMLÁS Lehetséges, hogy nem folyik keresztül elegendő víz a fűtőegységen ahoz, hogy továbbítsa a hőt. A fűtés egy perc után belül újraindul. Lásd még: az áramlás ellenőrzése (lent). 31

32 THE WATER FLOW HAS FAILED* M017 SIKERTELEN VÍZÁRAMLÁS Lehetséges, hogy nem folyik keresztül elegendő víz a fűtőegységen ahoz, hogy továbbítsa a hőt., és a fűtés leáll. Lásd még: az áramlás ellenőrzése (lent). Miután a probléma megoldódott, nyomja meg bármelyik gombot az üzenet törléséhez, és a fűtés elindításához. THE HEATER MAY BE DRY* M028 A FŰTŐEGYSÉG SZÁRAZ LEHET Lehetséges, hogy a fűtőegység száraz, vagy nincs benne elég víz az elinduláshoz. A medence 15 percre leáll. Nyomja le bármelyik gombot a fűtés újraindításához. Lásd még: az áramlás ellenőrzése (lent). THE HEATER IS DRY* M027 - A FŰTŐEGYSÉG SZÁRAZ Nincs elég víz a fűtőegységben az elinduláshoz. A medence leáll. A hiba elhárítása után nyomja le bármelyik gombot a hibaüzenet törléséhez és a fűtés újraindításához. Lásd még: az áramlás ellenőrzése (lent). THE HEATER IS TOO HOT* M030 A FŰTŐEGYSÉG TÚL MELEG Az egyik vízhőmérséklet érzékelő szenzor 47.8 C (118 F) vagy annál magasabb hőmérsékletet érzékelt a fűtőegységben, és a rendszer leáll. Törölheti az üzenetet miután a hőmérséklet 42.2 C (108 F) alá hűlt. Lásd még: az áramlás ellenőrzése (lent). AZ ÁRAMLÁS ELLENŐRZÉSE A vízszint ne legyen túl alacsony. Semmi se akadályozza a szivattyúkon keresztül történő áramlást. Ne legyen túl sok szelep, fúvóka zárt állaptban. Ne legyen bennrekedt levegő. Néhány rendszer esetében, mégha a medence le is áll valamely hiba miatt, néhány berendezés alkalmanként bekapcsol a hőmérséklet ellenőrzése céljából, illetve a fagyás veszély megelőzése érdekében. AZ ÉRZÉKELŐVEL KAPCSOLATOS ÜZENETEK SENSORS ARE OUT OF SYNC M015 - AZ ÉRZÉKELŐK NINCSENEK SZINKRONBAN A hőérzékelők nem a ugyanazt a hőmérsékletet érzékelik. Hívja a szervizt! SENSORS ARE OUT OF SYNC -- CALL FOR SERVICE* M026 AZ ÉRZÉKELŐK TARTÓSAN NINCSENEK SZINKRONBAN 32

33 A hőérzékelők eltérő értekeket mutatnak és a hiba több mint egy óránál hosszabb ideig fennáll! Hívja a szervizt! SENSOR A FAULT, SENOR B FAULT SENSOR A: M031, SENSOR B: M032 A ÉRZÉKELŐ HIBA, B ÉRZÉKELŐ HIBA - SZENZOR A: M031, SZENZOR B: M032 A hőérzékelő, vagy az érzékelő áramkör meghibásodott. Hívja a szervizt! EGYÉB ÜZENETEK COMMUNICATIONS ERROR - KOMMUNIKÁCIÓS MEGHIBÁSODÁS A kezelő nem kap visszajelzést a vezérlődoboztól. Hívja a szervizt! TEST SOFTWARE INSTALLED - TESZT SZOFTVER VAN TELEPÍTVE A vezérlőrendszer teszt üzemmódban fut. Hívja a szervizt! A HŐMÉRSÉKLETNÉL C HELYETT T LÁTSZIK A vezérlőrendszer teszt üzemmódban van. Hívja a szervizt! RENDSZER-ÜZENETEK PROGRAM MEMORY FAILURE* M022 - MEMÓRIA MEGHIBÁSODÁS Indításkor a rendszer nem tudta elvégezni az ellenőrző tesztet. Ezt a program firmware - je okozhatja és ekkor minden esetben a szerviz segítségére lesz szükség THE SETTINGS HAVE BEEN RESET M021 A BEÁLLÍTÁSOK VISSZAÁLLTAK A GYÁRIRA (TARTÓS MEMÓRIA HIBA) Lépjen kapcsolatba az eladójával, vagy a szervizzel, amennyiben ez egynél többször jelenik meg indítás után! THE CLOCK HAS FAILED* M020 - AZ ÓRA MEGHIBÁSODOTT Lépjen kapcsolatba az eladójával, vagy a szervizzel! CONFIGURATION ERROR - KONFIGURÁCIÓS HIBA (A MEDENCE NEM KAPCSOL BE) Lépjen kapcsolatba az eladójával, vagy a szervizzel! 33

34 A PUMP MAY BE STUCK ON M034 - A HIDROMASSZÁZS MOTOR ELDUGULT/MEGSZORULT A víz túlmegedhet. Azonnal kapcsolja le a medencét, ne menjen be a vízbe! Lépjen kapcsolatba az eladójával, vagy a szervizzel! HOT FAULT M035 - TÚLHEVÜLÉS A hidromasszázspumpa eldugult/megszorult, azonnal állítsa le a medencét! Lépjen kapcsolatba az eladójával, vagy a szervizzel! EMLÉKEZTETŐ ÜZENETEK ALAPVETŐ FENNTARTÁSI SEGÍTSÉG Az emlékeztető üzeneteket megszűntethetjük a Beállítások Menü -ben. lásd 14. oldal Az emlékeztetőket a gyártó is be tudja állítani. Le lehet tiltani teljes egészében, vagy korlátozott számban meg lehet hagyni. A gyárilag 7napos gyakorisággal jelennek meg ezek az üzenetek. CHECK THE PH ELLENŐRIZZE A PH-ÉRTÉKET Rendszeres időközönként (minden 7. nap) jelezhet. Ellenőrizze a PH-t teszt készlettel és állítsa be a megfelelő vegyszerekkel CHECK THE SANITIZER ELLENŐRIZZE A FERTŐTLENÍTŐT Rendszeres időközönként (minden 7. nap) jelezhet. Ellenőrizze a fertőtlenítő vagy bármilyen más vegyszer szintjét teszt készlettel és állítsa be a megfelelő értéket a megfelelő vegyszerekkel CLEAN THE FILTER TISZTÍTSA KI A SZŰRŐKET Rendszeres időközönként (minden 30. nap) jelezhet. Tisztítsa meg a szűrőket a gyártó utasításai alapján (lásd 13. oldal) CHANGE THE WATER - VÍZCSERE Rendszeres időközönként (minden 90. nap) jelezhet. A megfelelő kémiai egyensúly és higiénikus környezet fenntartása érdekében cserélje le a medence vizét bizonyos időközönként CLEAN THE COVER TISZTÍTSA MEG A THERMOTETŐT Rendszeres időközönként (minden 180. nap) jelezhet. 34

35 A thermotető műbőr fedőrétegét karban kell tartani, illetve tisztítani a maximális élettartam érdekében TREAT THE WOOD - KEZELJE A FABURKOLATOT (AMENNYIBEN MEDENCÉJE FABURKOLATTAL VAN ELLÁTVA) Rendszeres időközönként (minden 180. nap) jelezhet. A fa oldalburkolat folyamatos tisztítást és karbantartást igényel a maximális élettartam érdekében. CHANGE THE FILTERSZŰRŐBETÉT CSERÉJE Rendszeres időközönként (minden 180. nap) jelezhet. A szűrőbetéteket időnként ki kell cserélni, hogy fenntartsák megfelelő funkciójukat és a megfelelő higéniát Az emlékeztető üzenetek törölhetőek a kezelőpanellel. Egyes rendszereknél további üzenetek is megjelenhetnek. FIGYELEM! A BEÉPÍTÉSHEZ ÉS SZERVIZELÉSHEZ SZAKKÉPZETT TECHNIKUS SZÜKSÉGES! Alapvető beszerelési és konfigurációs irányelvek Minimum 6AWG-s rézkonduktort kell használni. A beszerelés során az eszközöket könnyen hozzáférhetővé kell tenni. Állandó áramellátást kell biztosítani. Egyszerre csak egy A osztályú földelt megszakítót csatlakoztasson a medence belső falára, legalább 1,5 méterre az ezköztől Bekötéshez használja a vezérlődoboz belsejében lévő bekötési rajzot! Kövesse a gyártó által előírt bekötési és biztonsági előírásokat! Figyelem: Fertőző betegsében szenvedők nem használhatják a medencét. Figyelem: A sérülések elkerülése érdekében óvatosan lépjünk be illetve ki a medencéből! Figyelem: Ne használja a medencét közvetlenül megerőltető testmozás után! Figyelem: A hosszantartó fürdőzés ártalmas lehet az egészségre Figyelem: A megfelelő víz-kémia fenntartása érdekében kövesse a gyártó utasításait! Figyelem: A panelt vízszintesen 1.5 méteren belül kell elhelyezni a medencétől. Figyelem! Áramütés veszély! NEM felhasználó által szervizelhető alkatrészek! 35

36 Ne kísérelje meg a vezérlő szervizelését! Lépjen kapcsolatba az eladójával, vagy a Szervizzel segítségért! Kövesse a használati utasítás összes, elektromos csatlakoztatásra vonatkozó pontját. A beszerelést csak engedéllyel rendelkező villanyszerelő végezheti és minden földelésnek megfelelőnek kell lennie. Vigyázat: A medence minden egyes használata előtt ellenőrizze a földelést és a megszakítókat! Olvassa el a kezelési útmutatót! Amennyiben a medence besüllyeztésre kerül, gondoskodni kell megfelelő vízelvezetésről. A folyamatos védelmet áramütés ellen csak akkor érhetünk el, ha a szervizelés minden esetben gyári alkatrészekkel történik Megfelelő teherbírású beszívót telepítsen a maximális térfogatáram elérése érdekében Figyelem: 38 C feletti vízhőmérséklet káros lehet az egészségre! Szervizelés előtt az elektromos kapcsolatot minden esetben meg kell szakítani! 36

37 Tisztítás ÁLTALÁNOS INFORMÁCIÓ: A medencét ne tegye ki napsütésnek víz vagy borítás nélkül, a közvetlen napsütés elszíneződést okozhat. Használja a medencetakarót, ha nem használja a medencét, akár fel van töltve vízzel, akár nincs. A medencét ne érje eső, hó, lehetőség szerint építsen egy fedett részt a medence számára. A medencék oldalsó burkolatát a magas UV sugárzás ellen védeni kell (pl. festéssel). Alap UV védettséget adó festékkel a burkolat fedele kezelve van, ellenben az előzőekből adódóan a garancia a burkolat kifakulására nem terjed ki. 1. Ne hagyja nyitva az elektromos vezérlődobozt. A doboz nem tartalmaz a felhasználó által szerelhető alkatrészeket. 2. Rendszeres időközönként eressze le, tisztítsa ki és töltse fel friss vízzel a medencét. 3. A szűrőtartót egy hónapban egyszer tisztítsa ki. 4. A medencébe való belépés előtt előzuhanyozzon szappan használata nélkül, és használja csak a körciklust, ha leengedi a fürdővizet, ez segíti, hogy a szappan vagy más tisztítószerek leülepedjenek a fürdővízben. A SZŰRŐTARTÁLY ELTÁVOLÍTÁSA ÉS TISZTÍTÁSA A masszázsmedence vizének tisztántartásának alapvető feltétele a mechanikai szennyeződésektől való megtisztítás, és a folyamatos vízforgatás segítségével a vegyszerek elkeverése a vízben. Erre a célra minden medencénél berendezést használunk, ami szivattyúból és szűrőből áll. A szűrő a vízben lebegő vagy a víz felszínén úszó szennyeződéseket szűri ki. A medencéinkben papír vagy textilbetétes szűrőt használunk. A víz alján lévő szennyeződéseket a masszázspumpák által gerjesztett szívás és felkavarodás segítségével szűrjük ki. 1. Távolítsa el a szűrő fedelét. 2. Tekerje ki a szűrőtartályt. 3. Tisztítsa meg nagy nyomású fúvókával a szűrőt a szennyeződésektől. 4. Áztassa be a szűrőt 1-2 órára langyos klóros (pl. Wellis Alga-Sokk) vízbe, majd alaposan öblítse ki. Ha textilszűrőt használ, a mosógépben is kimoshatja klóros mosószerrel, majd indítsa el a mosógépen az öblítő programot, de ne tegyen öblítő szert az adagolóba. SEMMIKÉPPEN NE HASZNÁLJON LÚGOS MOSÓSZERT A SZŰRŐ TISZTÍTÁSÁHOZ! 37

38 Vízkezelési alapismeretek Vízforgatás-szűrés A masszázsmedence vizének tisztántartásának alapvető feltétele a mechanikai szennyeződésektől való megtisztítás, illetve a folyamatos vízforgatás segítségével a vegyszerek elkeverése a vízben. Erre a célra minden medencénél egy külön berendezést használunk, ami szivattyúból és szűrőből áll. A szűrő a vízben lebegő vagy a víz felszínén úszó szennyeződéseket szűri ki. A medencéinkben papírszűrőt használunk. A víz alján lévő szennyeződéseket a masszázspumpák által gerjesztett szívás és felkavarodás segítségével szűrjük ki. A víz kémiai egyensúlya A masszázsmedencék vize abban az esetben lesz tiszta és átlátszó, ha összetevői kémiai egyensúlyban vannak. 1. ph-érték: Az első fontos értékmutató a víz ph-értéke. A ph-t egy 0-14-es skálán mérik, ahol a 7-es a semleges érték. Az ideális érték között található. Az ettől eltérő érték irritálhatja a fürdőző bőrét. Ezen szint alatt a víz savas, fölötte lúgos. Az emberi szem ph-értéke 7.5 körül van. 7.2 alatt, 7.8 fölött csípi a víz a fürdőzők szemét. A tapasztalatok azt mutatják, hogy a legtöbb problémát a túl magas ph-érték okozza. A nem megfelelő érték a fertőtlenítő szer hatását csökkenti. A magas ph érték az alábbi problémákat okozhatja: - a fertőtlenítőszer nem fejti ki a hatását - szilárd anyagok válhatnak ki az oldatból - a víz zavarossá válhat - szemirritációt okoz Az alacsony ph érték az alábbi problémákat okozhatja: - a víz zavarossá válik - szemirritációt okoz Az eső vagy friss víz hozzáadása megváltoztathatja a ph értéket! 2. Fertőtlenítés: Fertőtlenítőszer: az a vegyszer, amely megöli, vagy semlegesíti a vízben jelenlévő mikroorganizmusokat (baktériumok, algák, gombák, vírusok). A mikroorganizmusok kisméretű mikroszkopikus élőlények, melyek szabad szemmel nem láthatók, és folyamatosan kerülnek a vízbe az eső, szél, fürdőző emberek által. Ha ezek nem kerülnek kiirtásra, akkor víz útján átkerülnek egyik emberről a másikra (betegséget, fertőzést okozhat). A szerves anyagok a medence vizét opálossá, zavarossá változtatják. Fertőtlenítésre mivel meleg vizű medencéről beszélünk leggyakrabban brómot, klórt vagy aktív oxigént használunk. 3. Algaképződés megelőzése: A víz fertőtlenítése mellet nagyon fontos az algaképződés megelőzése. Megfelelő fertőtlenítés és vízszűrés mellet is képződhetnek algák a vízben. Az algaölő szer, a megfelelő ph érték mellet fejti ki a hatását. 4. Vízkeménység: Az értékét a vízben oldott kalcium- és magnézium sók mennyisége határozza meg. A kemény vízben ezekből az anyagokból túl sok van feloldva, ezért állás közben vízkő válik ki. Mind a medence falán, a csővezetékben, a szűrőben, a fűtő- és gépészeti egységekben jelentős károkat okozhat. Magyarországon közepesen kemény vizek találhatóak. A víz keménységét nem lehet csökkenteni vegyszerezéssel, de a vízkő kiválását meg lehet gátolni. 38

39 5. Habzás: A víz felszínén lévő buborékok, kolloidszennyeződések, hab formájú összeállása kisebb-nagyobb kiterjedésben. Okozója többnyire az emberi bőrből kiázó szennyeződések, kozmetikumok, testápolók stb., és a vegyszerek keveredésének halmazata. A medence vizének esztétikai és tisztasági fenntartását veszélyezteti. 5. Vízelemzők: Több típusú vízelemző létezik, melyekkel többnyire kémiai, és fertőtlenítő hatást mérünk. Kémiai (ph); Fertőtlenítő (Br, O 3). Fajtái: - Tablettákat és mérőedényt tartalmazó doboz. - Lakmuszpapíros indikátorok dobozban. Első vízkezelés A medencék feltöltését ajánlatos vízlágyító berendezésen át, lágyított vízzel feltölteni. Első lépés feltöltött beállított ph értékű vízhez (értéke között) ideális érték: 7.4) Adagoljon 10g (2 teáskanál) alga-sokkot a szűrőházba működő szűrő mellett. Figyelem GENESIS ISIS rendszereknél nem szabad klórt Alga-Sokkot használni! Működő szűrő mellett, öntsön 1 m 3 medencevízhez 3 kupak Metal Magic F folyadékot. A medence víz vonalánál barna vas és ásványi anyag kicsapódás jelenhet meg, amit tiszta törlővel el kell távolítani. NEM használhat semmilyen lemosó szert a kirakódás eltávolításához. 24-óra elteltével adagoljon 1 m3 uszodavízhez 400 ml Dewan 18- vízfertőtlenítőt. 1-óra elteltével ellenőrizze a vízfertőtlenítő szintjét: koncentráció mérésére a DEWAN-50 mérőcsík szolgál. Ha mindezzel megvan, akkor önnek egy jól beállított medencevize van, amit hetente vagy nagyobb igénybevétel után ellenőriznie kell. Ha szükséges a vízkezelést el kell végeznie. Kérjük, olvassa el a vízkezelési szerek adagolását és használatát! Tudjon meg többet a víz kezelőszerekről a Wellis vízkezelés 2. rész anyagából, amelyet az alábbi e- mail címen kérhet info@wellis.hu 1. ph-érték beállítása: Magas ph értéknél: ph (csökkentő) alacsony ph értéknél: ph + (növelő) szer kell. Többségében granulátum formájú, ezért feloldva, vagy vízen szétszórva kell adagolni. Teljes elkeveredés után perc múlva újra mérhető a beállított érték. Jó tanács: a masszázsmedence használata után általában felszökik a víz ph-értéke. Ajánlott vegyszer: Mínusz P ph csökkentő granulátum (100%) Kiszerelés: 1000g Bármely fertőtlenítő szer mellett használható, jó hatásfokú ph csökkentő granulátum. 39

40 Adagolás: A víz ph-értékének 0.1 értékkel való csökkentéséhez 100 m 3 uszodavízhez 1 kg DINAX MÍNUSZ P-t adagolunk. Célszerű a víz beáramlásánál vagy a medence több pontján adagolni. Felhasználás előtt oldjuk fel csapvízben (1kg DINAX MÍNUSZ P-t 10 liter vízben). 2. Fertőtlenítőszer adagolás: A már beállított ph érték mellett adagoljuk. Ajánlott vegyszerek: DEWAN-18 Fertőtlenítő szer Kiszerelés: 5 kg Pezsgő-, illetve kismedencékhez optimalizált koncentrációjú klórmentes fertőtlenítőszer. Minden olyan fürdőmedencéhez használható, amely vízforgató és szűrő rendszerrel van ellátva. 1 m3 uszodavízhez 400 ml Dewan 18 szükséges. Előnyei: - Nincs klórszag, a medencevíz és a levegő természetes illatú marad ezáltal magasabb színvonalú, kellemesebb fürdőzést biztosít Önnek. - Nem képez egészségre ártalmas vegyületeket. - A DEWAN -18-cal fertőtlenített víz nem csípi a szemet, nem irritálja a bőrt. - A vasat vagy más fémeket tartalmazó vizek esetén is használható, a klórnál tapasztalható elszíneződés a DEWAN -18-cal kezelt, medencék esetében nem jelenik meg. - Nem hőmérséklet-függő: napsütés és meleg hatására alig bomlik. - ph-semleges, így könnyebb a ph-értéket beállítani. - Széles határok között adagolható. - Tartós hatást biztosít - Rendkívül hatásos baktérium-, vírus és gombaölő. - Védelmet nyújt a klórnak ellenálló baktériumokkal szemben is (használatával elkerülhető a Legionella okozta atípusos tüdőgyulladás, valamint elpusztítja a klórrezisztens Pseudomonas Aeruginosa-t.) - Nem okoz allergiás reakciókat (pl. bőrkiütés), nem kell számolni a klór okozta asztmatikus megbetegedésekkel - Nem korrozív Aktív oxigén teszter A fertőtlenítőszer mennyiségét a vízben az alábbi teszt csíkkal lehet megállapítani. A doboz 25 darab tesztcsíkot tartalmaz, mellyel: - teljes alkalinitást - ph értéket - aktív oxigén szintet lehet mérni. 3. Algaképződés megelőzése: A fenti lépések ellenére is képződhet alga a medence vizében. Ezért az algásodás megelőzésére szükség van az alábbi szer használatára. 40

41 Ajánlott vegyszer: Algi-Cid Algaképződést gátló folyadék 1000g Biológiailag lebontható. A DEWAN-20 klórmentes fertőtlenítőszer kiegészítő vegyszere. Hatóanyag tartalom: 60%. Fő összetevő: kvaterner ammónium polimer. Ideális koncentráció a medence vízben: 10 mg/l. A víz ph-értékét nem változtatja meg. Használható klóros és klórmentes fertőtlenítő szerek mellett egyaránt. Adagolás: Első alkalommal 10 m 3 medencevízhez 100 ml ALGI-CID. Folyamatos használat mellett 10 m 3 vízre számítva hetente egyszer fedett uszodákban 40 ml, szabadtéri medencéknél 60 ml. 4. Vízkőtelenítés: Magyarországon sok helyen kemény a víz. Ez műszaki és esztétikai problémákat okozhat. A vegyszer feladata, hogy megakadályozza a vízkő és fémsók lerakódását. A vízmennyiség értékének megfelelően adagoljuk. Ajánlott vegyszer: Metal-Magic F 500g Uszodavíz fémmentesítő folyadék 500g Kiválóan használható a medence falára és aljára kirakódott fém- és mészkőlerakódások eltávolítására. Adagolás: Működő szűrő mellett, öntsön 10 m 3 medencevízhez l Metal Magic F folyadékot egyenletesen a víz felszínére. Hagyja a szűrőt 48 órán keresztül működni, majd mossa vissza vagy mosassa ki. A medence a szer használatát követően azonnal használható. 5. Habzás ellen: A medencevíz fokozott habzása esetén előfordulhat, hogy sampon kerül a vízbe. Ajánlott vegyszer: Habstop 500g Habzásgátló folyadék medencékhez 500g Hatékonyan csökkenti a testápolószerek, vagy egyéb anyagok okozta habzást. 41

42 Adagolás: a habzás erősségétől függően a habzás megszűnéséig. A beadagolás után várjuk meg, amíg a szer alaposan elkeveredik a medencében. A vegyszereket mindig a szűrőházba kell betenni. Akkor megfelelő a medence fertőtlenítésének az egyensúlya, ha a vegyszerszintek legalább 48 órán keresztül nem esnek a meghatározott érték alá. A legprecízebb fertőtlenítés mellett is 2-3 hónap után a víz minőségét már nem lehet fenntartani és feltétlenül szükséges a víz lecserélése. Ekkor javasolt a medence nagymértékű, sokkolásszerű fertőtlenítése: algasokkal. Egy evőkanál mennyiséget feloldani majd a medence vízébe öntve járatni a motorokat 15 percig. 5 perc állás után bekapcsolni újra 1-2 percre, majd leengedni és kitakarítani, ill. átöblíteni a medencét. FIGYELEM! Felhívjuk szíves figyelmét, hogy a medence testet alkohol- és acetát tartalmú tisztítószerekkel kezelni szigorúan TILOS! A tiltott vegyszerek által okozott károkért a Wellis Magyarország Kft. nem vállal felelősséget, ill. a medencetestre garancia nem érvényesíthető! Probléma Ok Habzás A víz felszínén lévő buborékok, kolloidszennyeződések,hab formájú összeállása kisebb-nagyobb kiterjedésben. Okozója többnyire az emberi bőrből kiázó szennyeződések, kozmetikumok, testápolók stb., és a vegyszerek keveredésének halmazata. A medence vizének esztétikai és tisztasági-fenntartását veszélyezteti. Kezelés Minden használat előtt teljes tisztálkodás szükséges! Testen lévő (parfüm,izzadás gátló,stb használatától a vízben kirakódások és intenzív hab képződik, ami a víz romlásához vezet. Amennyiben habstoppal már nem lehet javítani a víz minőségén, friss lágyított vízzel kell feltölteni. Fekete és/vagy sötétzöld pöttyök a medencefalán. Sárga vagy narancssárga pöttyök csíkok a medencefalán. Fekete alga az vízben levő alacsony higiénia miatt. Használjon fekete-alga irtót (Algicid) az utasítás szerint. Dörzsölje le a pöttyöket, amíg el nem tűnnek. Víz sokkolása (alga-sokk)után cserélje le a vizet. Mustáralga. Használjon Algicid-et a címkén levő utasítás szerint Vas a vízben. Használjon Metal Magic-et a vasfoltok eltávolítására. Ellenőrizze a ph-t Homályos zöld víz Zöld alga. Alkalmazzon Algicid-et az alga szétrombolásához. Réz vagy oldott vas van a vízben. Használjon Metal Magic-et az ásványok eltávolítására a vízből. Bevizsgált vízzel töltse fel a medencét pl:vezetékes központi víz!ne kútvíz!a kútvízben magas az ásványi anyag tartalom!medencét csak bevizsgált kútvízzel töltse fel! 42

43 Vas vagy oldott mangán a vízben. Kezelje Metal Magic-kel a vizet a szineződés megszüntetésére. Vizsgálja meg a ph-t. Bevizsgált vízzel töltse fel a medencét pl:vezetékes központi víz!ne kútvíz!a kútvízben magas az ásványi anyag tartalom!medencét csak bevizsgált kútvízzel töltse fel! Magas ph és teljes lúgosság. Csökkentse Mínusz P adagolással Tiszta zöld víz Oldott réz vagy vas a betöltött vízben. Használjon Metal Magic-t az inaktív ásványok megszüntetésére a vízben. Bevizsgált vízzel töltse fel a medencét pl:vezetékes központi víz!ne kútvíz!a kútvízben magas az ásványi anyag tartalom!medencét csak bevizsgált kútvízzel töltse fel! Nagyon magas ph és teljes lúgosság. Javítsa Mínusz ph alkalmazásával Zavaros víz A szűrő nem távolítja el a kis részecskéket. Dewan 18 vagy Bróm tartalom túl alacsony Ellenőrizze a szűrő állapotát. Tisztítsa a szűrőt fertőtlenítse algasokkban. Alkalmazzon sokkoló kezelést Alga- Sokk-kal és cseréljen vizet. Kalcium lerakódások vízkő Magas ph és teljes lúgosság Csökkentse Mínusz P adagolással Kemény víz Használjon De-Vízkő G-t a vízkőlerakódás eltávolítására majd töltse fel friss lágyított vízzel. A medencék feltöltését ajánlatos vízlágyító berendezésen át, lágyított vízzel feltölteni. Magas ph és teljes lúgosság Csökkentse Mínusz P adagolással Bőr/szem irritáció Nagyon magas fertőtlenítő a vízben. Engedjen le a vízből és adagoljon, friss lágy vizet majd ellenőrizze a fertőtlenítő és ph szintet. a ph vagy túl alacsony vagy túl magas Állítsa be a jó ph értéket. (értéke között) ideális érték: magas ph értéknél: ph kell, - alacsony ph értéknél: ph + kell. Klórszag kötött klór az medencevízben Sokkolja Alga-Sokk-kal, hogy szétrombolja a kötött klórt, amelyet a felhalmozott, ki nem szűrt szennyeződés okozott majd cserélje le a vizet Szennyeződéscsík a vízfelszínnél Test olajok és zsírok, piszok felgyülemlések 43 Minden használat előtt teljes tisztálkodás szükséges! Testen lévő (parfüm, izzadás gátló,stb használatától a vízben kirakódások és intenzív hab képződik, ami a víz romlásához vezet.

44 Bekötési rajz 30mA es érzékenységű életvédelmi relé (fírelé) szükséges! A medence méretei: 2300x2300x930 mm L: Lefolyónyílás 50-es E: Elektromos kivezetési lehetőségek a medence burkolatán keresztül. 3m kábel szükséges! Ü: ürítő szelep, az opcionálisan hi-fi-vel szerelt medencék hangszóróinál összegyűlt víz kivezetésére szolgál Kábelhossz / kábelkeresztmetszet előírások: Elektromos feltétel: 10m-ig 1x32A 3 6mm 2 MTK kábel szükséges (230V) - ebben az esetben 3HP motorok használatakor a fűtés nem működik Teljes működés esetén : 10m-ig 3X20 Amper 5 4mm 2 MTK kábel szükséges - ebben az esetben 3HP motor használatakor a fűtés is működik) 44

45 Besüllyesztés esetén csak a medence akril-perem alatti részét szabad besüllyeszteni. A szerelőakna legmélyebb pontján a befolyó víz elvezetését meg kell oldani. A szerelőaknának megfelelően kell szellőznie. Ennek érdekében egy elszívó ventilátor beépítése javasolt vagy bármilyen más szelőzés. A szerelőakna minimum szélessége 60cm körbe a medence körül. FIGYELEM! Csak abban az esetben helyezzük üzembe a medencét amennyiben a Fi-relé és kismegszakító beépítéséről a beépítő érintésvédelmi nyilatkozatot tesz és azt szervizes kollegánknak átadják. Ha beltérre helyezi el a medencét, vegye figyelembe a következő speciális követelményeket: A víz felhalmozódik a medence körül, így az aljzatburkolatnak megfelelő vízelvezetővel kell rendelkeznie, hogy a víz ne gyűljön össze a medence körül. Padlóösszefolyó kiépítése kötelező! A megadott méretek tájékoztató jellegűek, a medence gyártási technológiájából adódóan eltérő lehet. 45

46 Bekötés 1 fázisra 46
