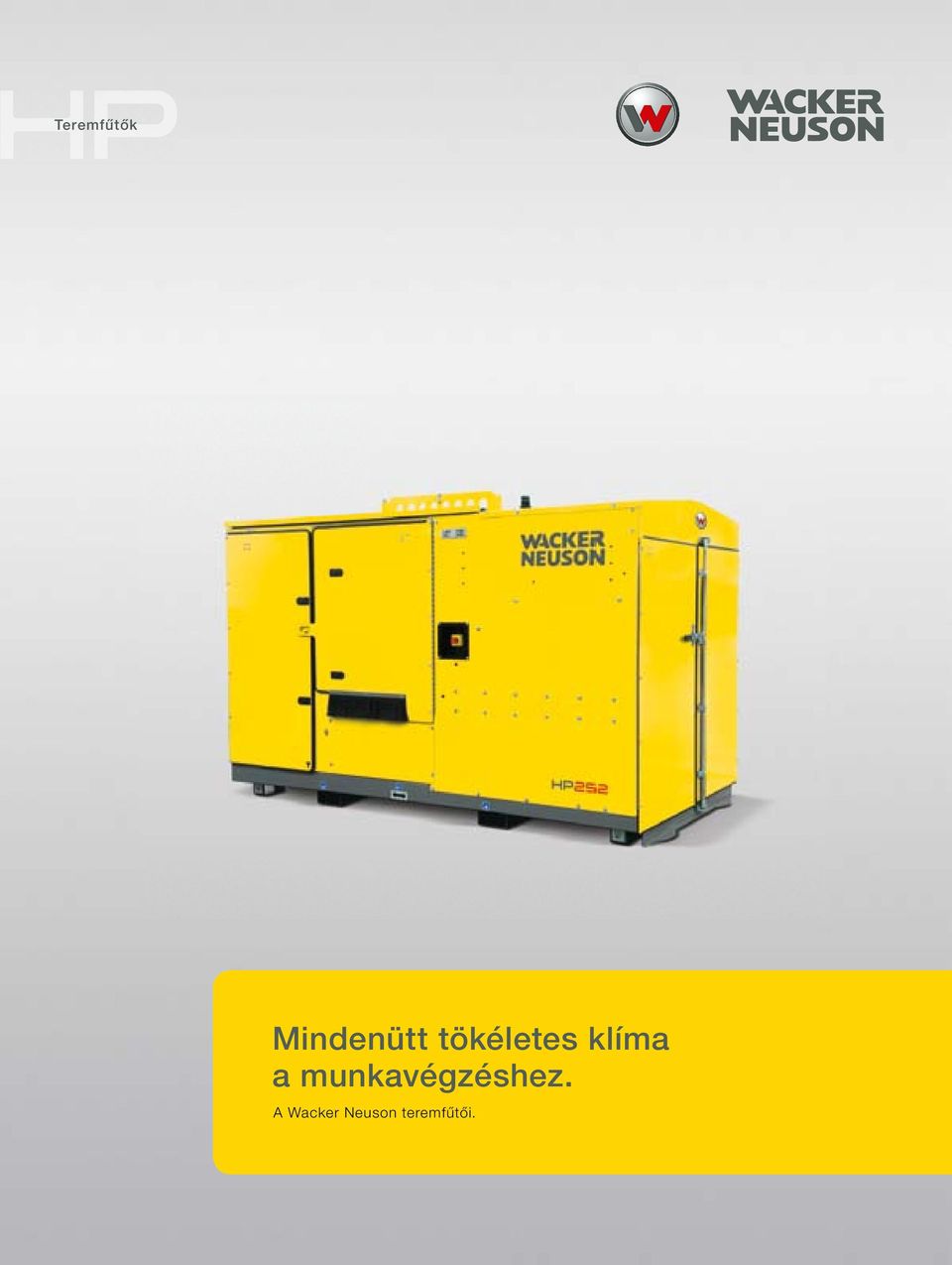

1 Teremfűtők Mindenütt tökéletes klíma a munkavégzéshez. A Wacker Neuson teremfűtői.

2 rojekt: Repülőtér építése, Szentpétervár, Oroszország Nagy helyiségekhez és csarnokokhoz nem elég egy fűtőkészülék. A HP 252 teremfűtő ezért ideális partner. MEGGYŐZÉSBŐL ELŐNY. A hagyományos gondolkodásúak nem mindig találják meg a legjobb megoldást. Ezt személyesen megtapasztaltam a Szentpétervár-Pullkovo repülőtér 3. számú terminálján végzett építési munkálatok során. A Wacker Neuson HP 252 készüléke a korábban kigondolt megoldásnál optimálisabbat nyújtott ehhez a projekthez. Nem csak a termék minősége, hanem a szolgáltatás és a munkatársak szakértelme is meggyőzött. Yilmaz Nahfuz Az IC Içtaş-Astaldi építéstechnikai igazgatója 2_3

3 Kiváló teljesítményű teremfűtők a Wacker Neuson-tól. Hatékony, takarékos, rugalmas. HP 252. Kiemelt előnyök egyetlen pillantásra: AKÁR 50% ÜZEMANYAG- MEGTAKARÍTÁS A HP 252 teremfűtő gyorsan és gördülékenyen nyújt akár 252 kw-os bruttó teljesítményt. Ezáltal kiválóan alkalmas arra, hogy rövid idő alatt nagy munkaterületeket, például építés alatt álló épületeket vagy csarnokokat száraz, tiszta hővel lásson el. A meleg levegő elvezetése a hőcserélőn keresztül célzottan történik akár 16 különböző helyre, miközben maga a fűtő központilag, az épület előtt van elhelyezve. A HP 252 segítségével Ön ősszel és télen is kellemes munkakörnyezetet teremt. A daruszem segítségével könnyen mozgatható az építkezéseken. A praktikus üzemi világítás már messziről felismerhető, jelezve, hogy minden rendszer működőképes-e. A HP 252 a következő feladatokhoz is ideális segítőtárs: - Építés alatt álló épületek, csarnokok és sátrak fűtése. - Építés alatt álló épületek, vakolat és festés szárítása. - Helyiségek vagy pincék árvíz utáni szárítása. - Készülékek előmelegítése és jégtelenítése. Teljesen független, mivel minden eleme a készülék belsejében tárolható. A gyorscsatlakozóknak köszönhetően minden tömlő egyszerűen felszerelhető. Egy beépített rakodónyílás különösen megkönnyíti a hőcserélő be- és kirakodását. A tömlőket elektromos csörlővel, kuplunggal és fékkel felszerelt tömlődobon, a készülékben tárolják. Tisztább, szárazabb meleg levegő az innovatív hidronikus rendszernek köszönhetően: - 83 %-os égőhatékonyság 252 kw-os hőteljesítménynél. - A HP 252 nagyon biztonságos, mert nyílt láng nélkül üzemel. - A keletkezett meleg levegő nem tartalmaz nedvességet vagy gáz halmazállapotú égésterméket. - A nagy portartalmú munkaterületeken a központi egység az égőtől elkülönítve is elhelyezhető. - Akár 50 %-kal több üzemanyagot takarít meg a hagyományos fűtési módszerekhez képest. 4_5

4 Az innovatív hidronikus rendszer. Fűtés száraz, tiszta levegővel. A HP 252 a különleges rendszerfelépítésnek köszönhetően száraz és egyben tiszta levegőt biztosít, amely nem tartalmaz semmilyen égésterméket. A közvetlenül a teremben elhelyezett HX-hőcserélő egy speciális fűtőfolyadékból veszi fel a hőt, majd meleg levegő formájában ismét leadja a teremben. A HP 252, amely egy égő segítségével melegíti fel a fűtőfolyadékot, az épületen kívül található. Mivel a folyadék állandóan nagy sebességgel áramlik az égő és a hőcserélő között, egyenletesen magas szintű hőleadást biztosít. A hőcserélők tartozék nélkül akár 60 m távolságban is elhelyezhetők a HP 252 készüléktől. A HP 252 az épületen kívül található. Hő ott, ahol arra szükség van. A fűtendő helyiségek számától függően a HP 252 lehetővé teszi a hőcserélők számának módosítását. Használhatók például a következők: 4 db HX 60, egyenként 43,5 kw-tal vagy 8 db HX 30, egyenként 25 kw-tal vagy 16 db HX 15, egyenként 12,9 kw-tal vagy tetszőleges kombinációban (a max. hőteljesítményig). A központi egység az égővel együtt nagyobb távolságra is elhelyezhető a hőcserélőtől. Meleg folyadék Meleg levegő Ilyen távolságban lehet elhelyezni a hőcserélőt a készüléktől: Tartozékkal több mint 30 méter magasságba és 60 méter távolságra helyezhető. Hideg levegő Magasság Höhe m Hőcserélő Hideg folyadék m m 6 54 m hideg meleg Távolság Entfernung mm 6_7

5 Gyakorlati példa: rétegbevonat felhordása egy 50 millió literes víztartály belsejére. A speciális bevonatok feldolgozása és felhordása meghatározott, mindenekelőtt állandó hőmérsékletet igényel. A HP 252 készüléket emiatt használták Nagy-Britanniában egy 50 millió literes űrtartalmú víztároló építéséhez. Az ilyen jellegű tartályokat a földbe építik, hogy a tárolt vizet alacsonyabb hőmérsékleten tartsák. A belső bevonat felhordását azonban gátolja az alacsony hőmérséklet, mivel a bevonat bizonyos minimális hőmérsékletet igényel a megkeményedéshez. A tartály belsejét ezért melegíteni kellett. A tartály gyártója ehhez a Wacker Neuson teremfűtőjét használta, mivel ez a készülék magas szintű hőhatékonyságot és száraz levegőt biztosít, amely optimálisan támogatja a megkeményedés folyamatát. A víztartályok építésénél két különböző bevonat engedélyezett. Az egyik esetén a megkötéshez 5 C-os, a másikhoz pedig 10 C-os hőmérsékletre van szükség. Bár az utóbbit kellene előnyben részesíteni élettartama és minősége miatt, gyakran az elsőt választják. Eddig csupán nehezen lehetett biztosítani az állandóan 10 C-os hőmérsékletet a kötési folyamat végéig. A HP 252 készüléknek köszönhetően ez most már lehetséges. VÍZTARTÁLY FŰTÉSE A HP 252-VEL. VÍZTARTÁLY FŰTÉSE HAGYOMÁNYOS FŰTŐKKEL. A HP 252 készülék esetén a fűtési folyamat egy innovatív hidronikus rendszerrel történik, amely egy folyadéktól levegőig hőcserélővel tiszta és száraz levegőt termel. A hőcserélők láng nélkül üzemelnek, ezáltal egyszerűen elhelyezhetők a víztartályban, valamint beállítható kívánt hőmérséklet. A hagyományos fűtési folyamatnál a víztartály bevonatának megkötéséhez hagyományos, nyílt lánggal működő olajüzemű hőlégfúvókat használnak. Egy csatlakoztatott tömlőrendszer a víztartály belsejébe vezeti a felmelegített levegőt. A fűtési folyamat eredménye: %-os fűtőteljesítmény a víztartály belsejében %-kal alacsonyabb költség a hagyományos fűtési módszerekhez képest. - Alacsonyabb energiafelhasználás, mivel kizárólag azt a levegőt melegíti fel újra és újra a kívánt hőmérsékletre, amely a víztartályban található. Víztartály Fűtőtömlők A fűtési folyamat eredménye: - 30 %-os hőveszteség a tömlőrendszer és a víztartályon található nyílások miatt. - Nagy energiafelhasználás, mivel a hideg, nedves levegőt fel kell melegíteni %-kal több költség, mint a HP 252 használata esetén. - A kívánt hőmérséklet csak nehezen tartható állandó szinten. Talajréteg Talajréteg Víztartály Bevonat Hőcserélő Bevonat 8_9

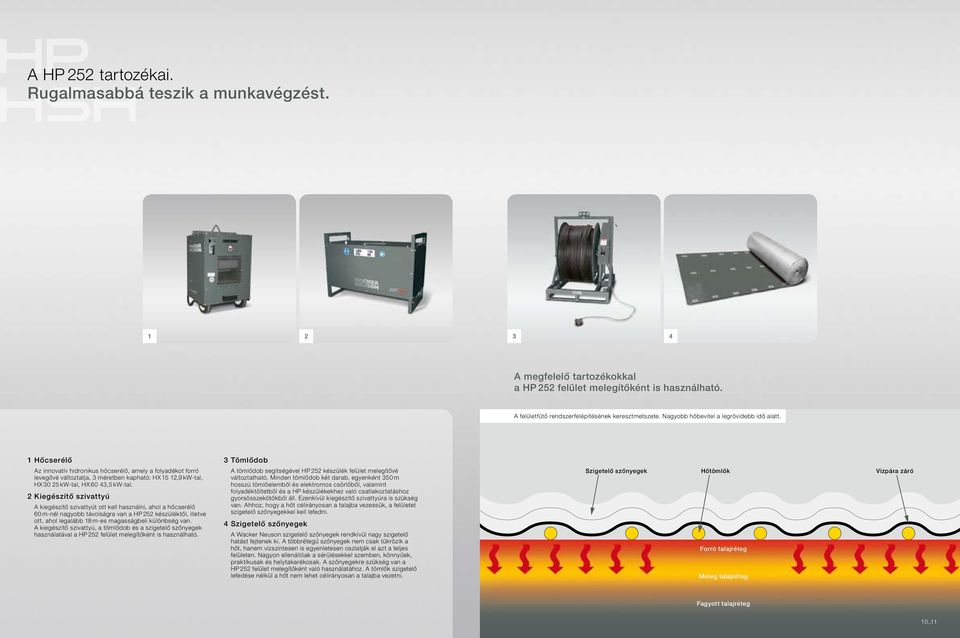

6 SH A HP 252 tartozékai. Rugalmasabbá teszik a munkavégzést A megfelelő tartozékokkal a HP 252 felület melegítőként is használható. A felületfűtő rendszerfelépítésének keresztmetszete. Nagyobb hőbevitel a legrövidebb idő alatt. 1 Hőcserélő Az innovatív hidronikus hőcserélő, amely a folyadékot forró levegővé változtatja, 3 méretben kapható: HX 15 12,9 kw-tal, HX kw-tal, HX 60 43,5 kw-tal. 2 Kiegészítő szivattyú A kiegészítő szivattyút ott kell használni, ahol a hőcserélő 60 m-nél nagyobb távolságra van a HP 252 készüléktől, illetve ott, ahol legalább 18 m-es magasságbeli különbség van. A kiegészítő szivattyú, a tömlődob és a szigetelő szőnyegek használatával a HP 252 felület melegítőként is használható. 3 Tömlődob A tömlődob segítségével HP 252 készülék felület melegítővé változtatható. Minden tömlődob két darab, egyenként 350 m hosszú tömlőelemből és elektromos csörlőből, valamint folyadéktöltetből és a HP készülékekhez való csatlakoztatáshoz gyorsösszekötőkből áll. Ezenkívül kiegészítő szivattyúra is szükség van. Ahhoz, hogy a hőt célirányosan a talajba vezessük, a felületet szigetelő szőnyegekkel kell lefedni. 4 Szigetelő szőnyegek A Wacker Neuson szigetelő szőnyegek rendkívül nagy szigetelő hatást fejtenek ki. A többrétegű szőnyegek nem csak tükrözik a hőt, hanem vízszintesen is egyenletesen oszlatják el azt a teljes felületen. Nagyon ellenállóak a sérülésekkel szemben, könnyűek, praktikusak és helytakarékosak. A szőnyegekre szükség van a HP 252 felület melegítőként való használatához. A tömlők szigetelő lefedése nélkül a hőt nem lehet célirányosan a talajba vezetni. Szigetelő szőnyegek Hőtömlők Forró talajréteg Meleg talajréteg Vízpára záró Fagyott talajréteg 10_11

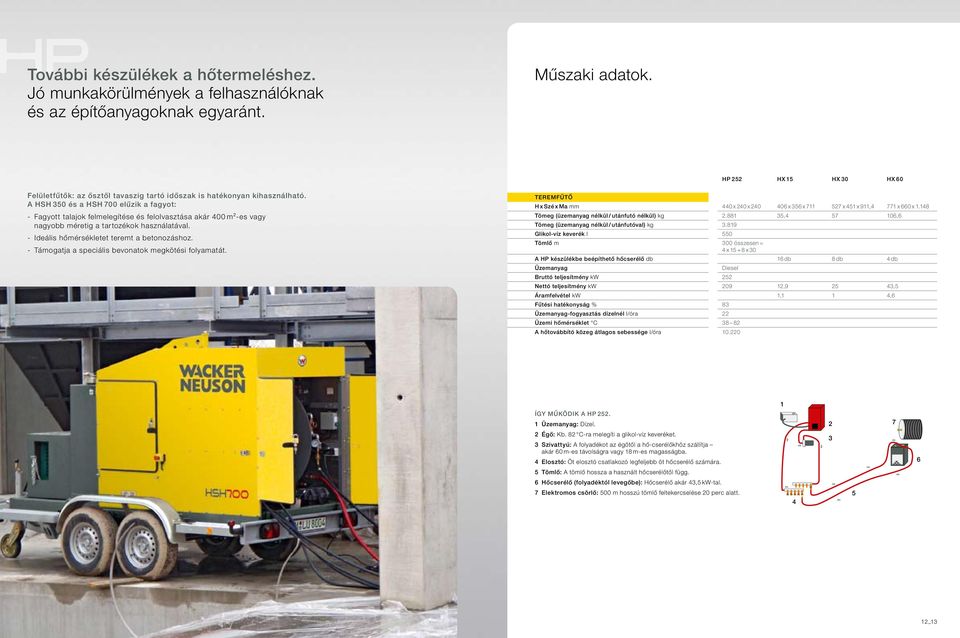

7 További készülékek a hőtermeléshez. Jó munkakörülmények a felhasználóknak és az építőanyagoknak egyaránt. Műszaki adatok. HP 252 HX 15 HX 30 HX 60 Felületfűtők: az ősztől tavaszig tartó időszak is hatékonyan kihasználható. A HSH 350 és a HSH 700 elűzik a fagyot: - Fagyott talajok felmelegítése és felolvasztása akár 400 m²-es vagy nagyobb méretig a tartozékok használatával. - Ideális hőmérsékletet teremt a betonozáshoz. - Támogatja a speciális bevonatok megkötési folyamatát. TEREMFŰTŐ H x Szé x Ma mm 440 x 240 x x 356 x x 451 x 911,4 771 x 660 x Tömeg (üzemanyag nélkül / utánfutó nélkül) kg , ,6 Tömeg (üzemanyag nélkül / utánfutóval) kg Glikol-víz keverék l 550 Tömlő m 300 összesen = 4 x x 30 A HP készülékbe beépíthető hőcserélő db 16 db 8 db 4 db Üzemanyag Diesel Bruttó teljesítmény kw 252 Nettó teljesítmény kw , ,5 Áramfelvétel kw 1,1 1 4,6 Fűtési hatékonyság % 83 Üzemanyag-fogyasztás dízelnél l/óra 22 Üzemi hőmérséklet C A hőtovábbító közeg átlagos sebessége l/óra ÍGY MŰKÖDIK A HP Üzemanyag: Dízel. 2 Égő: Kb. 82 C-ra melegíti a glikol-víz keveréket. 3 Szivattyú: A folyadékot az égőtől a hő-cserélőkhöz szállítja akár 60 m-es távolságra vagy 18 m-es magasságba. 4 Elosztó: Öt elosztó csatlakozó legfeljebb öt hőcserélő számára. 5 Tömlő: A tömlő hossza a használt hőcserélőtől függ. 6 Hőcserélő (folyadéktól levegőbe): Hőcserélő akár 43,5 kw-tal. 7 Elektromos csörlő: 500 m hosszú tömlő feltekercselése 20 perc alatt _13

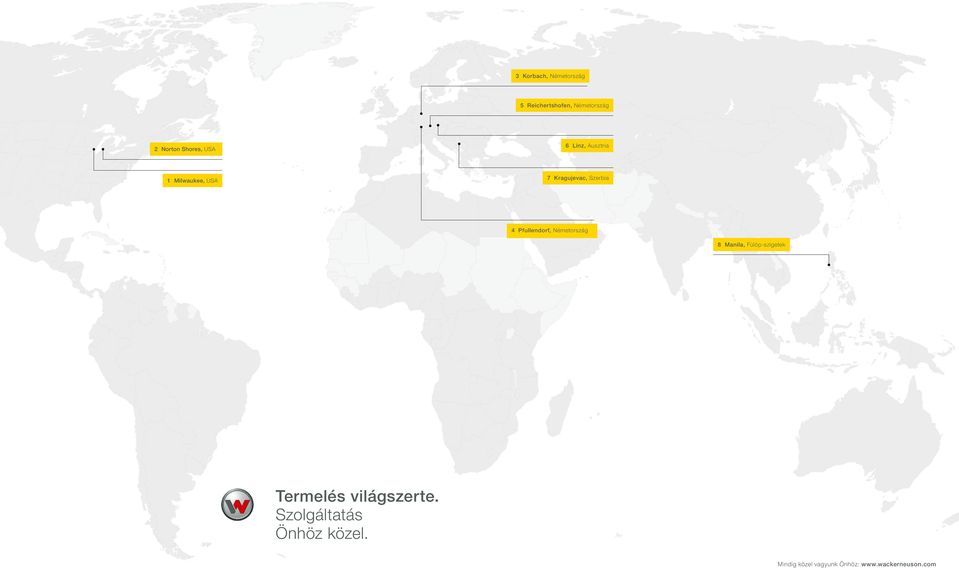

8 3 Korbach, Németország 5 Reichertshofen, Németország 2 Norton Shores, USA 6 Linz, Ausztria 1 Milwaukee, USA 7 Kragujevac, Szerbia 4 Pfullendorf, Németország 8 Manila, Fülöp-szigetek Termelés világszerte. Szolgáltatás Önhöz közel. Mindig közel vagyunk Önhöz:

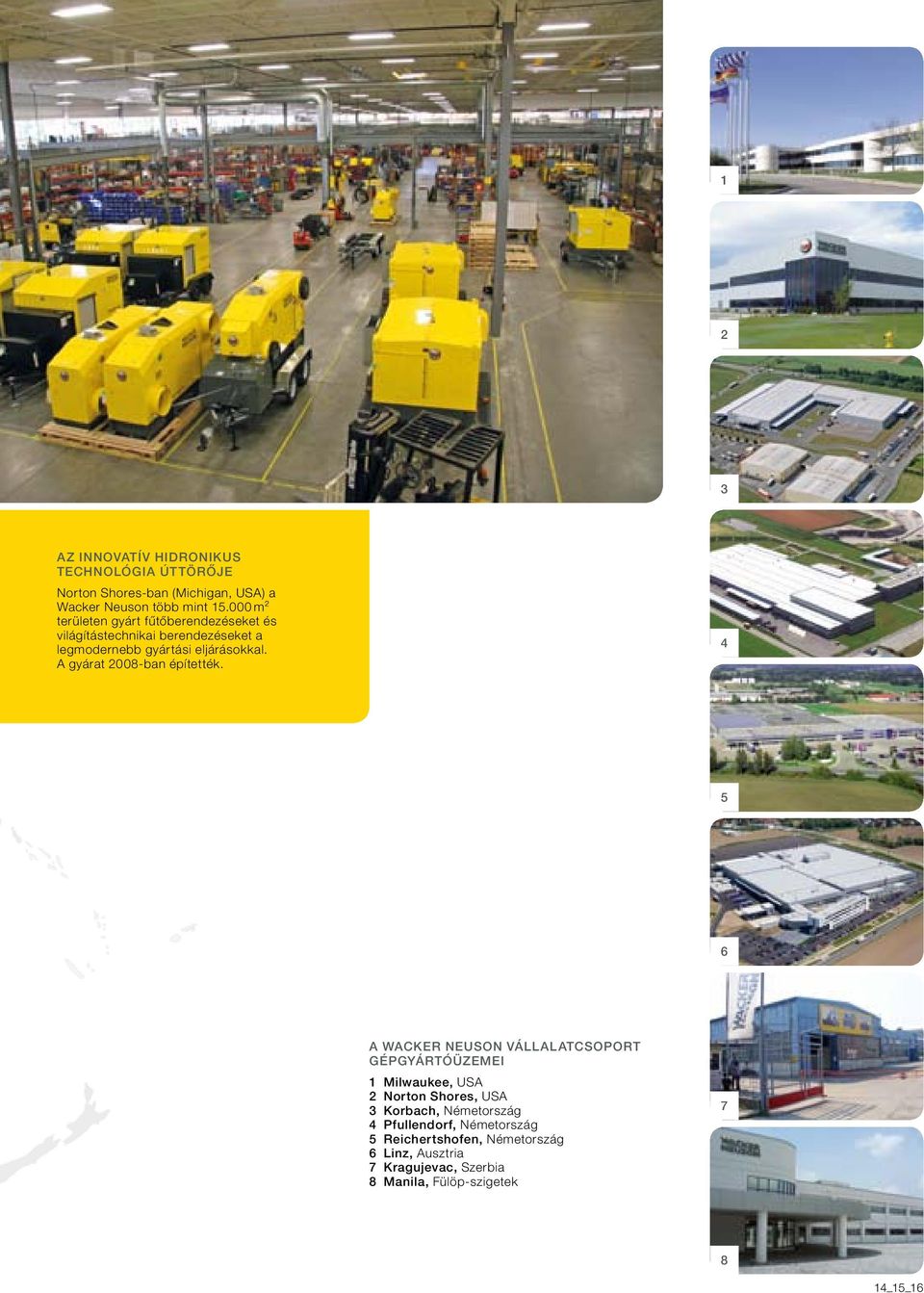

9 1 2 3 AZ INNOVATÍV HIDRONIKUS TECHNOLÓGIA ÚTTÖRŐJE Norton Shores-ban (Michigan, USA) a Wacker Neuson több mint m² területen gyárt fűtőberendezéseket és világítástechnikai berendezéseket a legmodernebb gyártási eljárásokkal. A gyárat 2008-ban építették A WACKER NEUSON VÁLLALATCSOPORT GÉPGYÁRTÓÜZEMEI 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Németország 4 Pfullendorf, Németország 5 Reichertshofen, Németország 6 Linz, Ausztria 7 Kragujevac, Szerbia 8 Manila, Fülöp-szigetek _15_16

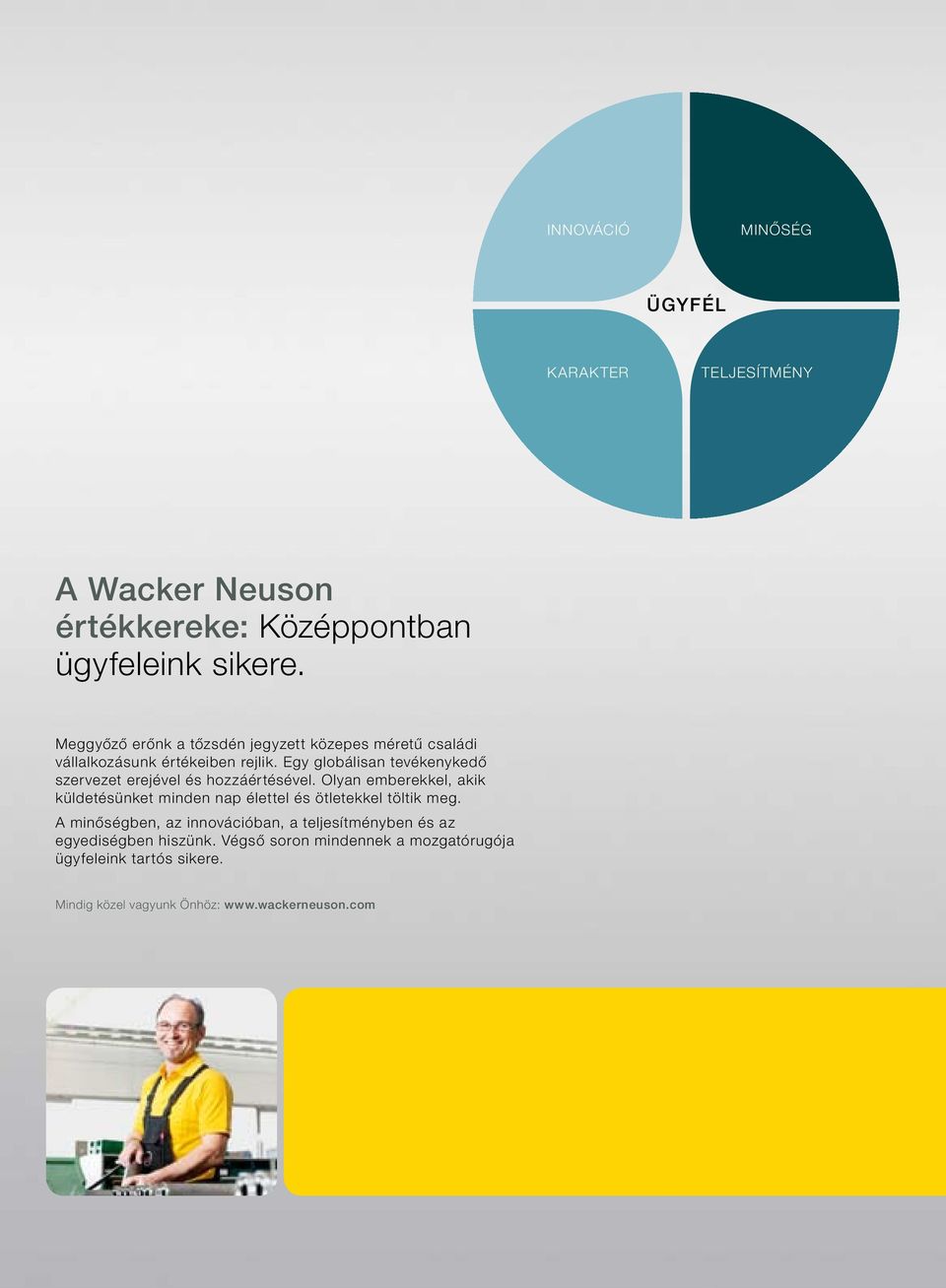

10 INNOVÁCIÓ MINŐSÉG ÜGYFÉL KARAKTER TELJESÍTMÉNY A Wacker Neuson értékkereke: Középpontban ügyfeleink sikere. Meggyőző erőnk a tőzsdén jegyzett közepes méretű családi vállalkozásunk értékeiben rejlik. Egy globálisan tevékenykedő szervezet erejével és hozzáértésével. Olyan emberekkel, akik küldetésünket minden nap élettel és ötletekkel töltik meg. A minőségben, az innovációban, a teljesítményben és az egyediségben hiszünk. Végső soron mindennek a mozgatórugója ügyfeleink tartós sikere. Mindig közel vagyunk Önhöz:
