TMegvilágítás. Nappallá teszik az éjszakát. A Wacker Neuson megvilágító rendszerei.

Átírás

1 TMegvilágítás BS BM Nappallá teszik az éjszakát. A Wacker Neuson megvilágító rendszerei.

2 Minden építkezésen világosan megállja a helyét. Fényes élménnyé teszi az éjszakai használatot. FÉNYES, ENERGIÁVAL TELI PILLANATOK. Vállalatunk jelenleg a Boszporuszon átívelő 3. hidat építi Isztambulban. Egy ilyen nagy volumenű projektnél mindig nagy nyomás nehezedik ránk az idő miatt. A Wacker Neuson világító tornyai nagyon értékes segítséget nyújtottak, mivel a késő esti órákban is dolgozunk, hogy be tudjuk tartani a fontos határidőket. Kemal Heyberi Projektvezető, Ictas-Alstaldi JV, Törökország 2_3

3 TN A nap lemegy, a világosság marad. A Wacker Neuson világító tornyaival. Az LTN 6LV oszlopa egyetlen gombnyomással kényelmesen ki- és behúzható. ÚJDONSÁG Az LTN 6L oszlopának magassága egy karral beállítható. Könnyűszerrel A pontból B pontba a függőleges szállítóállással ellátott oszlopnak köszönhetően: Engedje le az oszlopot a legalacsonyabb állásba, helyezze a lámpákat vízszintes helyzetbe, reteszelje a támasztékot, és kész. Kompakt méret: A szállításhoz tekerje le teljesen az oszlopot, majd fektesse vízszintes helyzetbe. Ezáltal a szállítási magasság minimális. LTN 6LV LTN 6L LTN 6L és LTN 6LV: Könnyű hozzáférés, könnyű karbantartás Az LTN 6LV szállítóállása - A világító tornyok egymás után hét éjszakán keresztül (összesen 73 órán át) biztosítanak világos fényt utántöltés nélkül kb m²-es területen. Az LTN 6L szállítóállása - A világító egység egyetlen gombnyomással 360 fokos szögben elforgatható, és maximum 9 méter magasságig minden helyzetben reteszelhető. - A négy 1000 wattos fémgőzlámpa egyenként felfüggeszthető és szabadon mozgatható. - Három támaszték könnyíti a beállítást, és egyenetlen talajon és erős szél esetén is stabilizálja a készüléket. - Az utánfutó európai közúti forgalmi engedéllyel rendelkezik, és sorozatkivitelként golyós vonóhoroggal van felszerelve. - A világító torony gyorsan használatra kész, mivel nem kell a talajhoz rögzíteni! 4_5

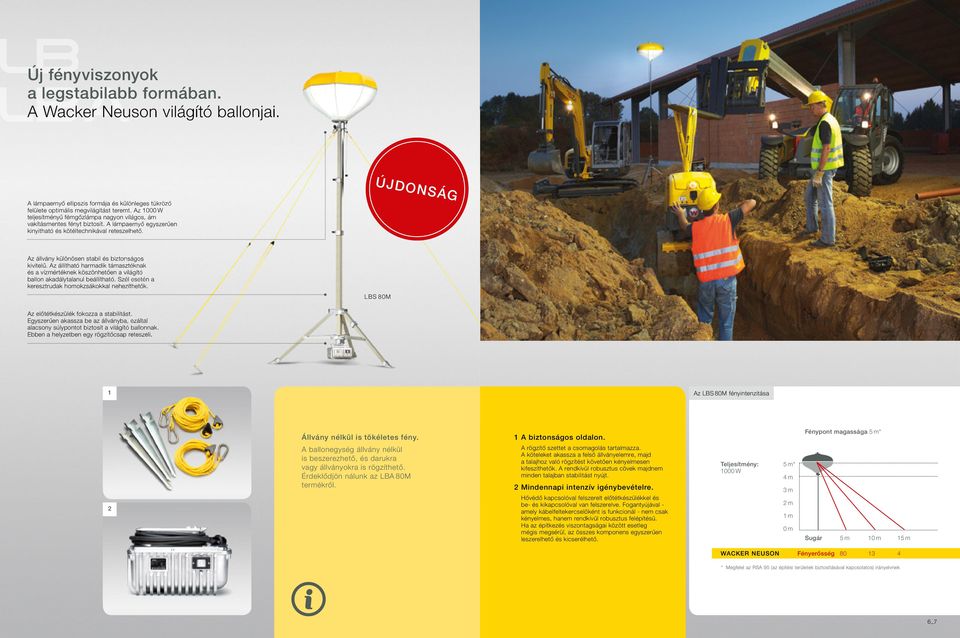

4 B BA Új fényviszonyok a legstabilabb formában. A Wacker Neuson világító ballonjai. ÚJDONSÁG A lámpaernyő ellipszis formája és különleges tükröző felülete optimális megvilágítást teremt. Az 1000 W teljesítményű fémgőzlámpa nagyon világos, ám vakításmentes fényt biztosít. A lámpaernyő egyszerűen kinyitható és kötéltechnikával reteszelhető. Az állvány különösen stabil és biztonságos kivitelű. Az állítható harmadik támasztéknak és a vízmértéknek köszönhetően a világító ballon akadálytalanul beállítható. Szél esetén a keresztrudak homokzsákokkal nehezíthetők. LBS 80M Az előtétkészülék fokozza a stabilitást. Egyszerűen akassza be az állványba, ezáltal alacsony súlypontot biztosít a világító ballonnak. Ebben a helyzetben egy rögzítőcsap reteszeli. 1 Az LBS 80M fényintenzitása 2 Állvány nélkül is tökéletes fény. A ballonegység állvány nélkül is beszerezhető, és darukra vagy állványokra is rögzíthető. Érdeklődjön nálunk az LBA 80M termékről. 1 A biztonságos oldalon. A rögzítő szettet a csomagolás tartalmazza. A köteleket akassza a felső állványelemre, majd a talajhoz való rögzítést követően kényelmesen kifeszíthetők. A rendkívül robusztus cövek majdnem minden talajban stabilitást nyújt. 2 Mindennapi intenzív igénybevételre. Hővédő kapcsolóval felszerelt előtétkészülékkel és be- és kikapcsolóval van felszerelve. Fogantyújával - amely kábelfeltekercselőként is funkcionál - nem csak kényelmes, hanem rendkívül robusztus felépítésű. Ha az építkezés viszontagságai között esetleg mégis megsérül, az összes komponens egyszerűen leszerelhető és kicserélhető. Teljesítmény: 1000 W 5 m* 4 m 3 m 2 m 1 m 0 m Fénypont magassága 5 m* Sugár 5 m 10 m 15 m WACKER NEUSON Fényerősség * Megfelel az RSA 95 (az építési területek biztosításával kapcsolatos) irányelvnek 6_7

5 BM Komplett csomag a mobil világításhoz. A Wacker Neuson LBM termékei. Kiváló teljesítményű fényforrás független áramellátással. Az LBM egyetlen praktikus egységben egyesíti a fényforrást, az állványt, a generátort (GV 2500A) és a szállítókocsit, amelyet bármikor és bárhol használhat. A szilárd, stabil váznak köszönhetően majdnem bármilyen körülmények között, akár erős szél esetén is használható. Az LBM fényáteresztő textilborítása szétszórja a fémgőzlámpa nagyon világos fényét, és egyúttal egyenletesen osztja el a fényt a területen. Ezáltal árnyékmentesen oszlatja el a fényt. Az egyszerű felépítés és az állvány szétnyitásához szükséges kar által a rendszer gyorsan használható. Szétnyitott állapotban eléri az akár 3 m-es magasságot is. Ezáltal nagy területen világíthatók meg. A generátor egyszerűen kicserélhető, ezáltal az áramteljesítmény az egyedi igényekhez igazítható, pl. további különböző elektromos készülékek csatlakoztatásához. LBM 1 Nagy teljesítményű, hosszú élettartamú Wacker Neuson generátor, amely nagy tartállyal van felszerelve a tartály újratöltése nélküli, hosszú munkavégzéshez. 8_9

6 Tartozékok és áramfogyasztók LBA 80M LBS 80M LBM 1 VILÁGÍTÓ BALLONOK TARTOZÉKAI Állvány és és Gömbcsukló kapható nem kapható Feszültség/ Frekvencia V/Hz Bemeneti áramerősség A Fajta Teljesítmény VA GV 2500A GV 5000A GV 7000A GV 5003A GV 7003A G 7AI GS 12AI ÁRAMFOGYASZTÓK Világító ballon 230 / 50 kapható nem kapható 10_11

7 Műszaki adatok LTN 6L LTN 6LV LBM 1 H x Szé x M (szállítóállásban) mm 3918 x 1265 x x 1265 x 2305 Üzemi tömeg kg Szállítási tömeg kg Max. oszlopmagasság m 9 9 Zajszint 7 m távolságban db(a) Teljesítmény kw 6 6 Frekvencia Hz Névleges feszültség V Teljesítménytényező cos φ 1 1 Feszültségszabályozás % 6 6 Üresjárat teljes terhelésig % Lámpatípus Halogén fémgőz W ,4 lux m Generátorszigetelési osztály H H Fordulatszám 1/min Generátor típusa kefe nélküli kefe nélküli Meghajtás Vízhűtéses 3 hengeres dízelmotor Vízhűtéses 3 hengeres dízelmotor Motorgyártó Lombardini Lombardini Lökettérfogat cm Max. névleges teljesítmény kw (LE) 8,5 (11,4) 8,5 (11,4) Hozzá tartozó névleges fordulatszám 1/perc Névleges teljesítmény ISO 3046 IFN szerint ISO 3046 IFN szerint Tartály űrtartalma (üzemanyag) l Üzemanyag-fogyasztás l/óra 1,68 1,68 A ballon méretei mm 900 x 600 Max. állványmagasság mm 3700 Fényáram lm Foglalat E40 (230 V esetén) HQI lámpa W 1000 Lámpatípus Fémgőzlámpa Maximális teljesítmény kva 2,36 Tartós teljesítmény kva 2,30 Névleges áramerősség A 10,0 Névleges feszültség V 230 Teljesítménytényező cos φ 0,9 Motorgyártó Honda Tartály térfogata (üzemanyag) l 11,0 Működési idő (tartós teljesítménynél) óra 11,8 Csatlakozóaljzatok 2 x Schuko 230 V, 16 A Szállítási állapot: H x Szé x Ma mm 1116 x 700 x 1700 Munkaállapot: H x Szé x Ma (max.) mm 1844 x 2563 x 5160 Tömeg: kocsi + GV 2500A (feltankolva) kg 207,3 Tömeg: kocsi generátor nélkül kg 156,80 LBS 80M H x Szé x M (Üzemállapot, kikötő kábelek nélkül) mm 1620 x 1435 x Ballon (kifeszítve) Ø x H 1000 x 700 Üzemi tömeg kg 42,4 Szállítási tömeg kg 49,2 Ballon tömege kg 9,1 Állvány tömege kg 17 Előtétkészülék tömege kg 16,3 Hordtáska tömege (önsúly) kg 6,8 Hordtáska (H x Szé x Ma) mm 1350 x 455 x 235 Lámpateljesítmény W 1000 Lámpatípus Halogén fémgőz Fényáram lm Megvilágítás (5 m 20 lux m Üzemi hőmérséklet C Feszültség V 230 Üzemi áramerősség A 5 Frekvencia Hz 50 Csatlakozótípus Schuko Kábelhossz (a ballontól az előtétkészülék) m 5,6 Kábelhossz (az előtétkészüléktől a generátorig) m 3 Max. fénypontmagasság m 5* LBS 80M SZÁLLÍTÁSI TERJEDELEM Ballon lámpával Állvány Előtétkészülék Rögzítő szett Használati utasítás Hordtáska LBA 80M SZÁLLÍTÁSI TERJEDELEM Ballon lámpával Előtétkészülék Használati utasítás Hordtáska * Megfelel az RSA 95 (az építési területek biztosításával kapcsolatos) irányelvnek Az értesítés nélküli változtatás jogát fenntartjuk. Az adatok csak tájékoztató jellegűek. Kifejezetten a szerződéses megállapodás a döntő.

8 3 Korbach, Németország 5 Reichertshofen, Németország 2 Norton Shores, USA 6 Linz, Ausztria 1 Milwaukee, USA 7 Kragujevac, Szerbia 4 Pfullendorf, Németország 8 Manila, Fülöp-szigetek Termelés világszerte. Szolgáltatás Önhöz közel. Mindig közel vagyunk Önhöz:

9 1 2 3 VILÁGSZERTE INNOVATÍV KONCEPCIÓK A MEGVILÁGÍTÁSHOZ ÉS A HŐTERMELÉSHEZ AZ ÉPÍTKEZÉSEKEN. Norton Shores-ban (Michigan, USA) a Wacker Neuson több mint m² területen gyárt fűtőberendezéseket és világító berendezéseket a legmodernebb gyártási eljárásokkal. A gyárat először 2008-ban építették újjá A WACKER NEUSON VÁLLALATCSOPORT GYÁRAI 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Németország 4 Pfullendorf, Németország 5 Reichertshofen, Németország 6 Linz, Ausztria 7 Kragujevac, Szerbia 8 Manila, Fülöp-szigetek _15_16

10 INNOVÁCIÓ MINŐSÉG ÜGYFÉL KARAKTER TELJESÍTMÉNY A Wacker Neuson értékkereke: Középpontban ügyfeleink sikere. Meggyőző erőnk a tőzsdén jegyzett közepes méretű családi vállalkozásunk értékeiben rejlik. Egy globálisan tevékenykedő szervezet erejével és hozzáértésével. Olyan emberekkel, akik küldetésünket minden nap élettel és ötletekkel töltik meg. A minőségben, az innovációban, a teljesítményben és az egyediségben hiszünk. Végső soron mindennek a mozgatórugója ügyfeleink tartós sikere. Mindig közel vagyunk Önhöz:
