TT 1000 Gázelosztó vezeték létesítése

Átírás

1 /121 TT 1000 Gázelosztó vezeték létesítése Dokumentum készítésért felelős: TIGÁZ-DSO Kft. Technológiai munkacsoport M-06 melléklet alapján Ellenőrző: TIGÁZ Zrt. A szervezés és folyamatmenedzsment képviseletében Vezető Elrendelő: TIGÁZ-DSO Kft. Ügyvezető Ügyvezető Figyelem! Az érvényes dokumentum a TIGÁZ Csoport intranetes felületén található meg. Alkalmazás előtt ellenőrizze a kinyomtatott dokumentum érvényességét az intraneten található Dokumentumok listája alapján. A dokumentumban található információk a TIGÁZ Csoport tulajdonát képezik, melyek nem használhatók fel üzleti, vagy más célokra a Társaság elnöke, vagy a TIGÁZ Csoport minőségirányítási képviselőjének engedélye nélkül! A dokumentummal kapcsolatban be kell tartani a TIGÁZ Csoport adat- és titokvédelmi előírásait! A dokumentum papír alapú jóváhagyása esetén a készítésért felelős, az ellenőrző és az elrendelő(k) aláírásukkal látják el a dokumentumot. Elektronikus rendszerben történő jóváhagyás esetén a készítésért felelős, az ellenőrző és az elrendelő(k) jóváhagyását az alkalmazott informatikai rendszer rögzíti és tanúsítja.

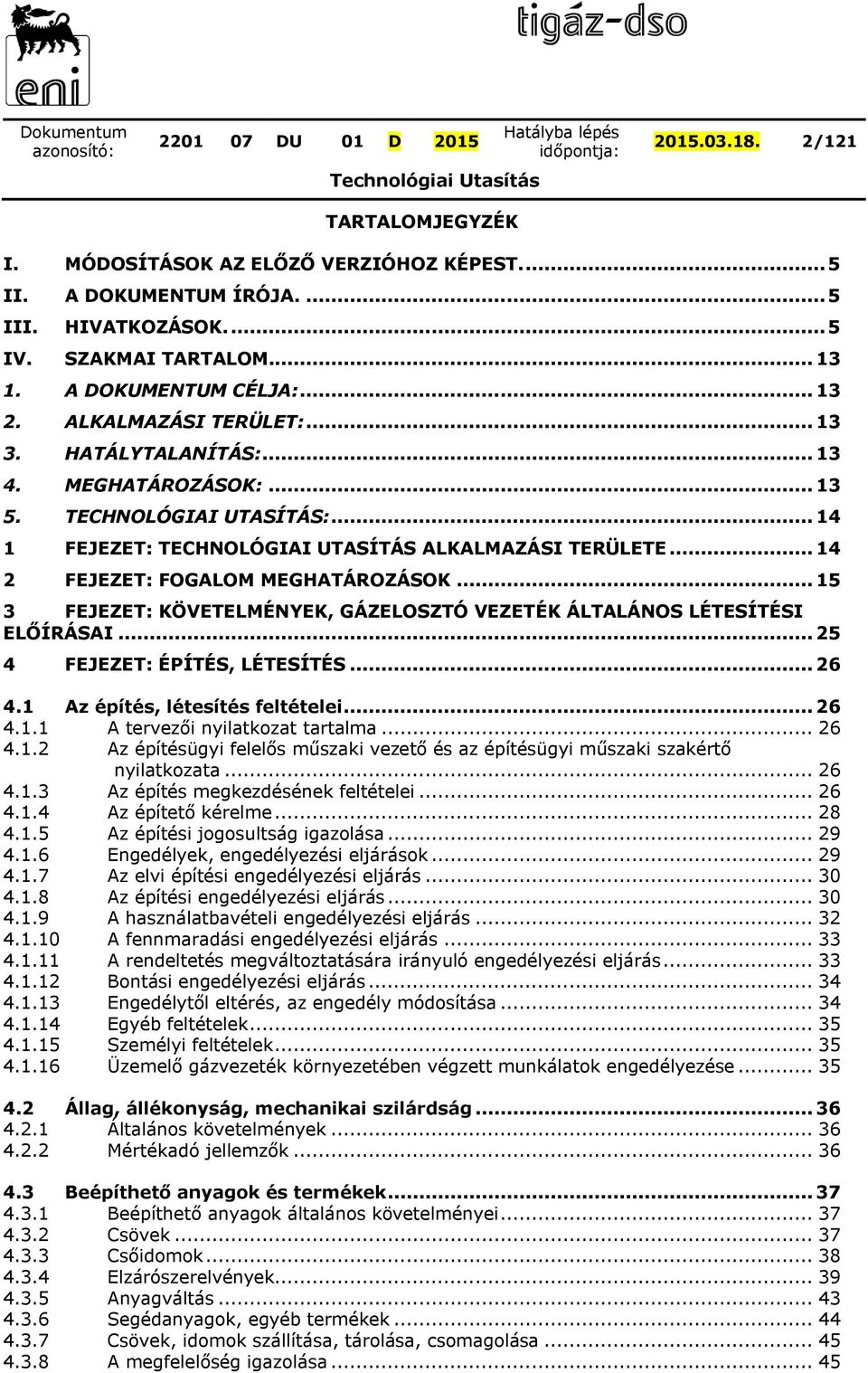

2 TARTALOMJEGYZÉK /121 I. MÓDOSÍTÁSOK AZ ELŐZŐ VERZIÓHOZ KÉPEST II. A DOKUMENTUM ÍRÓJA III. HIVATKOZÁSOK IV. SZAKMAI TARTALOM A DOKUMENTUM CÉLJA: ALKALMAZÁSI TERÜLET: HATÁLYTALANÍTÁS: MEGHATÁROZÁSOK: TECHNOLÓGIAI UTASÍTÁS: FEJEZET: TECHNOLÓGIAI UTASÍTÁS ALKALMAZÁSI TERÜLETE FEJEZET: FOGALOM MEGHATÁROZÁSOK FEJEZET: KÖVETELMÉNYEK, GÁZELOSZTÓ VEZETÉK ÁLTALÁNOS LÉTESÍTÉSI ELŐÍRÁSAI FEJEZET: ÉPÍTÉS, LÉTESÍTÉS Az építés, létesítés feltételei A tervezői nyilatkozat tartalma Az építésügyi felelős műszaki vezető és az építésügyi műszaki szakértő nyilatkozata Az építés megkezdésének feltételei Az építető kérelme Az építési jogosultság igazolása Engedélyek, engedélyezési eljárások Az elvi építési engedélyezési eljárás Az építési engedélyezési eljárás A használatbavételi engedélyezési eljárás A fennmaradási engedélyezési eljárás A rendeltetés megváltoztatására irányuló engedélyezési eljárás Bontási engedélyezési eljárás Engedélytől eltérés, az engedély módosítása Egyéb feltételek Személyi feltételek Üzemelő gázvezeték környezetében végzett munkálatok engedélyezése Állag, állékonyság, mechanikai szilárdság Általános követelmények Mértékadó jellemzők Beépíthető anyagok és termékek Beépíthető anyagok általános követelményei Csövek Csőidomok Elzárószerelvények Anyagváltás Segédanyagok, egyéb termékek Csövek, idomok szállítása, tárolása, csomagolása A megfelelőség igazolása... 45

3 / Elhelyezés Nyomvonal Vezeték elhelyezése Nyomvonal- és tartozék megjelölése, nyilvántartása Védőtávolság, védőzóna és biztonsági övezet Védőtávolság Védőzóna Biztonsági övezet A gázvezeték védelmének kialakítása Az idegen ingatlanok tulajdon- és használati jogának korlátozása Egyéb műszaki biztonsági követelmények Szakaszolás Túlnyomás elleni védelem A hőmérséklet korlátozása A villamos berendezésekre vonatkozó követelmények Villámvédelem Távközlés és irányítástechnika Automatikus gázáramlás korlátozás Hegesztés Hatály és alkalmazási terület Személyi feltételek Hegesztési utasítás kiválasztása, alkalmazása Acél anyagú gázelosztó vezeték hegesztése PE anyagú gázelosztó vezeték hegesztése Hegesztési munkák minőségbiztosítása A kivitelezés biztonsági követelményei Földmunka (alépítményi és helyreállítási munka) Térszint feletti létesítés Feltárás nélküli vezetéképítés, bélelés Korrózióvédelem Gázelosztó vezeték tisztítása Tisztítás lefúvatással Tisztítás görényezéssel Üzembe helyezés előtti ellenőrzések, nyilvántartásba vétel Műszaki felülvizsgálat Nyomáspróbák A használatbavétel (üzembe helyezés) Nyilvántartás FEJEZET: MUNKA- ÉS TŰZVÉDELEM Általános előírások Az acél hegesztés munka- és tűzvédelmi előírásai A PE hegesztés munka- és tűzvédelmi előírásai FEJEZET: KÖRNYEZETVÉDELEM Veszélyes anyagok

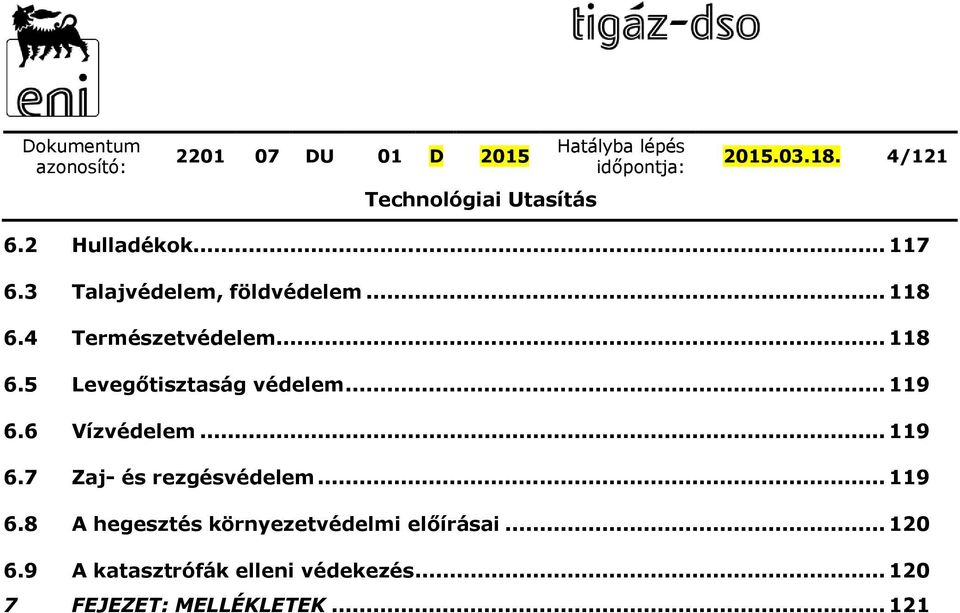

4 / Hulladékok Talajvédelem, földvédelem Természetvédelem Levegőtisztaság védelem Vízvédelem Zaj- és rezgésvédelem A hegesztés környezetvédelmi előírásai A katasztrófák elleni védekezés FEJEZET: MELLÉKLETEK

5 /121 I. Módosítások az előző verzióhoz képest. A jogszabályok, szabványok, hatósági előírások, IIR követelményeinek érvényesítése, a Társaságnál bekövetkezett szervezeti változások megjelenítése, valamint az utasítás szerkesztésére kijelölt munkacsoport által megvitatott és jóváhagyott gázipari szakmai követelmények kerültek módosításra. A dokumentum követelményeiben végrehajtott módosításokat részletesen a M-05 melléklet tartalmazza. II. A dokumentum írója. Dokumentum írója: Név: Társaság: Munkakör: Szervezet: Elérhetőség: Török Sándor TIGÁZ-DSO Kft. Központi műszaki munkatárs Hálózat üzemeltetés Technológiai csoport (52) torok.sandor@tigaz.hu III. Hivatkozások. Törzsdokumentum hivatkozásai: évi XLVIII. törvény a bányászatról (továbbiakban: Bt.) évi XCIII. törvény a munkavédelemről évi LIII. törvény a környezet védelmének általános szabályairól évi LIII. törvény a természet védelméről évi LVIII. törvény a tervező- és szakértő mérnökök, valamint építészek szakmai kamaráiról évi LXXVIII törvény az épített környezet alakításáról és védelméről (továbbiakban: Étv.) évi XXV. törvény a kémiai biztonságról évi XLII. törvény a vízi közlekedésről évi LXIV. törvény a kulturális örökség védelméről évi XL. törvény a földgázellátásról évi CXXVIII. törvény a katasztrófavédelemről és a hozzá kapcsolódó egyes törvények módosításáról évi CLXXXV. törvény a hulladékról évi V. törvény a Polgári Törvénykönyvről 253/1997. (XII. 20.) Kormányrendelet az országos településrendezési és építési követelményekről (továbbiakban: OTÉK). 203/1998. (XII. 19.) Kormányrendelet a bányászatról szóló évi XLVIII. törvény végrehajtásáról 219/2004. (VII.21.) Kormányrendelet a felszín alatti vizek védelméről. 220/2004. (VII. 21.) Kormányrendelet a felszíni vizek minősége védelmének szabályairól. 314/2005. (XII. 25.) Kormányrendelet a környezeti hatásvizsgálati és az egységes környezethasználati engedélyezési eljárásról. 267/2006. (XII. 20.) Kormányrendelet a Magyar Bányászati és Földtani Hivatalról. (továbbiakban: Statútum r.) 284/2007. (X. 29.) Kormányrendelet a környezeti zaj és rezgés elleni védelem egyes szabályairól.

6 /121 19/2009. (I. 30.) Kormányrendelet 191/2009. (IX. 15.) Kormányrendelet 306/2010. (XII. 23.) Kormányrendelet 53/2012. (II. 28.) Kormányrendelet 312/2012. (XI. 8.) Kormányrendelet 266/2013. (VII. 11.) Kormányrendelet 275/2013. (VII. 16.) Kormányrendelet 45/2004. (VII. 26.) BM- KvVM együttes rendelet 54/2014. (XII. 5.) BM rendelet 25/2000. (IX. 30.) EüM- SzCsM együttes rendelet 44/2000. (XII. 27.) EüM rendelet 66/2005. (XII. 22.) EüM rendelet 12/1988. (XII. 27.) ÉVM- IpM-KM-MÉM-KMV rendelet 14/2004. (IV. 19.) FMM rendelet 109/1999. (XII. 29.) FVM rendelet 12/2004. (II. 13.) GKM rendelet 143/2004. (XII.22.) GKM rendelet 80/2005. (X. 11.) GKM rendelet 47/1999. (VIII. 4.) GM rendelet 3/1998. (I. 12.) IKIM rendelet 3/2001. (I. 31.) KöViM rendelet 27/2008. (XII. 3.) KvVM- EüM együttes rendelet 4/2002. (II. 20.) SzCsM- EüM együttes rendelet 72/2013. (VII. 27.) VM rendelet 1907/2006/EK rendelet a földgázellátásról szóló évi XL. törvény rendelkezéseinek végrehajtásáról. az építőipari kivitelezési tevékenységről. a levegő védelméről. a bányafelügyelet hatáskörébe tartozó egyes sajátos építményekre vonatkozó építésügyi hatósági eljárások szabályairól. az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szoláltatásról. az építésügyi és az építésüggyel összefüggő szakmagyakorlási tevékenységekről az építési termékek építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól az építési és bontási hulladék kezelésének részletes szabályairól. az Országos Tűzvédelmi Szabályzatról a munkahelyek kémiai biztonságáról. a veszélyes anyagokkal és a veszélyes készítményekkel kapcsolatos egyes eljárások, illetve tevékenységek részletes szabályairól. a munkavállalókat érő zajexpozícióra vonatkozó minimális egészségi és biztonsági követelményekről. az egyes nyomvonal jellegű építményszerkezetek kötelező alkalmassági idejéről a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről. az ingatlan-nyilvántartásról szóló évi CXLI. törvény végrehajtásáról. A földgázellátásban műszaki biztonsági szempontból jelentős munkakörök betöltéséhez szükséges szakmai képesítésről és gyakorlatról szóló. a Hegesztési Biztonsági Szabályzat kiadásáról. a gázelosztó vezetékek biztonsági követelményeiről és a Gázelosztó Vezetékek Biztonsági Szabályzata (GVBSZ) közzétételéről. Emelőgép Biztonsági Szabályzat kiadásáról. egyes hegesztett szerkezetek gyártását végző gazdálkodó szervezetek alkalmasságának igazolásáról. a közutakon végzett munkák elkorlátozási és forgalombiztonsági követelményeiről. a környezeti zaj- és rezgésterhelési határértékek megállapításáról. az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről. a hulladékjegyzékről a vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról (REACH)

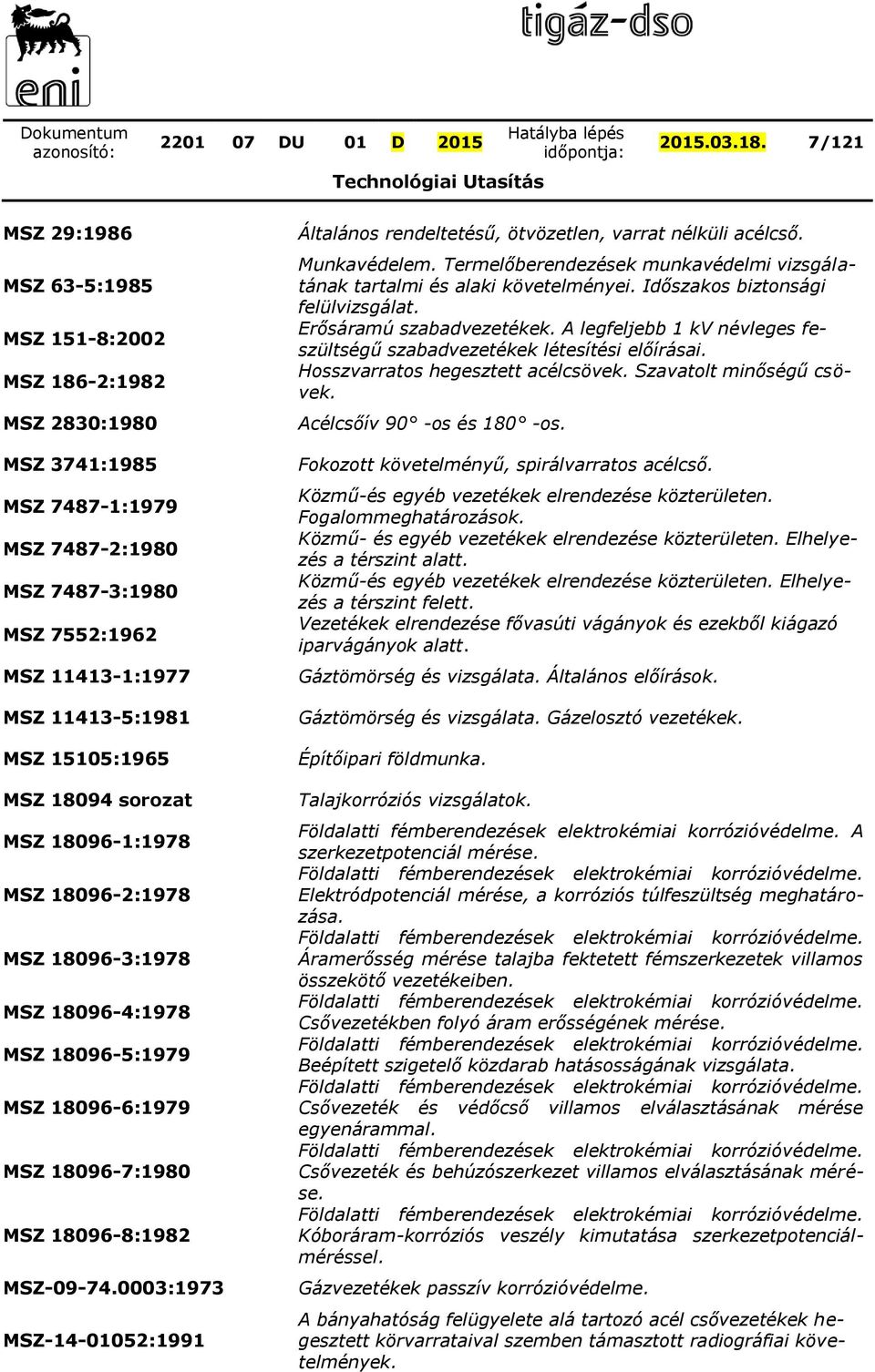

7 /121 MSZ 29:1986 MSZ 63-5:1985 MSZ 151-8:2002 MSZ 186-2:1982 MSZ 2830:1980 MSZ 3741:1985 MSZ :1979 MSZ :1980 MSZ :1980 MSZ 7552:1962 MSZ :1977 MSZ :1981 MSZ 15105:1965 MSZ sorozat MSZ :1978 MSZ :1978 MSZ :1978 MSZ :1978 MSZ :1979 MSZ :1979 MSZ :1980 MSZ :1982 MSZ :1973 MSZ :1991 Általános rendeltetésű, ötvözetlen, varrat nélküli acélcső. Munkavédelem. Termelőberendezések munkavédelmi vizsgálatának tartalmi és alaki követelményei. Időszakos biztonsági felülvizsgálat. Erősáramú szabadvezetékek. A legfeljebb 1 kv névleges feszültségű szabadvezetékek létesítési előírásai. Hosszvarratos hegesztett acélcsövek. Szavatolt minőségű csövek. Acélcsőív 90 -os és 180 -os. Fokozott követelményű, spirálvarratos acélcső. Közmű-és egyéb vezetékek elrendezése közterületen. Fogalommeghatározások. Közmű- és egyéb vezetékek elrendezése közterületen. Elhelyezés a térszint alatt. Közmű-és egyéb vezetékek elrendezése közterületen. Elhelyezés a térszint felett. Vezetékek elrendezése fővasúti vágányok és ezekből kiágazó iparvágányok alatt. Gáztömörség és vizsgálata. Általános előírások. Gáztömörség és vizsgálata. Gázelosztó vezetékek. Építőipari földmunka. Talajkorróziós vizsgálatok. Földalatti fémberendezések elektrokémiai korrózióvédelme. A szerkezetpotenciál mérése. Földalatti fémberendezések elektrokémiai korrózióvédelme. Elektródpotenciál mérése, a korróziós túlfeszültség meghatározása. Földalatti fémberendezések elektrokémiai korrózióvédelme. Áramerősség mérése talajba fektetett fémszerkezetek villamos összekötő vezetékeiben. Földalatti fémberendezések elektrokémiai korrózióvédelme. Csővezetékben folyó áram erősségének mérése. Földalatti fémberendezések elektrokémiai korrózióvédelme. Beépített szigetelő közdarab hatásosságának vizsgálata. Földalatti fémberendezések elektrokémiai korrózióvédelme. Csővezeték és védőcső villamos elválasztásának mérése egyenárammal. Földalatti fémberendezések elektrokémiai korrózióvédelme. Csővezeték és behúzószerkezet villamos elválasztásának mérése. Földalatti fémberendezések elektrokémiai korrózióvédelme. Kóboráram-korróziós veszély kimutatása szerkezetpotenciálméréssel. Gázvezetékek passzív korrózióvédelme. A bányahatóság felügyelete alá tartozó acél csővezetékek hegesztett körvarrataival szemben támasztott radiográfiai követelmények.

8 /121 MSZ EN 287-1:2012 MSZ EN :2011 MSZ EN :2011 MSZ EN :2010+A1:2013 MSZ EN :2012 MSZ EN :2011 MSZ EN 1594:2013 MSZ EN 10204:2005 MSZ EN 10220:2003 MSZ EN 10255:2004 +A1:2007 MSZ EN :2004 MSZ EN :2013 MSZ EN 12327:2013 MSZ EN 13509:2003 MSZ EN :2013 MSZ EN :2014 MSZ EN :2013 MSZ EN :2011 MSZ EN :2012 MSZ EN :2011 MSZ EN ISO 2398:2009 MSZ EN ISO 2503:2009 MSZ EN ISO 3183:2013 MSZ EN ISO 3821:2010 MSZ EN ISO :2006 Hegesztők minősítése. Ömlesztőhegesztés. 1. rész: Acélok. Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE). 1. rész: Általános előírás. Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE). 2. rész: Csövek. Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE). 3. rész: Csőidomok. Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE). 4. rész: Szelepek. Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE). 5. rész: A rendszer céljának való megfelelés. Gázinfrastruktúra. 16 bar-nál nagyobb üzemi nyomású csővezetékek. Műszaki követelmények. Fémtermékek. A vizsgálati bizonylatok típusai. Varrat nélküli és hegesztett acélcsövek. Méretek és hosszegységenkénti tömegek. Hegesztésre és menetvágásra alkalmas ötvözetlen acélcsövek. Műszaki szállítási feltételek. Hegesztett acélcsövek mechanikai és általános műszaki célra. Műszaki szállítási feltételek. 1. rész: Ötvözetlen és ötvözött acélcsövek. Gázinfrastruktúra. Legfeljebb 16 bar üzemi nyomású csővezetékek. 2. rész: A polietilén különleges üzemeltetési követelményei (MOP legfeljebb 10 bar-ig). Gázinfrastruktúra. Nyomáspróba, üzembe helyezés és üzemen kívül helyezési eljárások. Üzemeltetési követelmények. A katódos védelem mérési módszerei. 1 kv-nál nagyobb váltakozó feszültségű szabadvezetékek. 1. rész: Általános követelmények. Közös előírások. Robbanóképes közegek. 14. rész: Villamos berendezések tervezése, kiválasztása és szerelése. Ívhegesztő berendezések. 1. rész: Hegesztő-áramforrások. Villámvédelem. 1. rész: Általános alapelvek. Villámvédelem. 2. rész: Kockázatelemzés. Villámvédelem. 3. rész: Építmények fizikai károsodása és életveszély. Textilerősítésű gumitömlő sűrített levegőhöz. Műszaki követelmények. Gázhegesztő eszközök. Hegesztéshez, lángvágáshoz és rokon eljárásokhoz gázpalackokon használt nyomáscsökkentők és térfogatáram-mérőkkel felszerelt nyomáscsökkentők 300 bar-ig (30 MPa-ig). Kőolaj- és földgázipar. Csővezetékes szállítórendszerek acél csővezetékei. Gázhegesztő berendezés. Gumitömlők hegesztéshez, lángvágáshoz és rokon eljárásokhoz. Fémek ömlesztőhegesztésének minőségirányítási követelményei. 1. rész: A minőségirányítási követelmények megfelelő szintjének kiválasztási feltételei.

9 /121 MSZ EN ISO :2006 MSZ EN ISO :2006 MSZ EN ISO :2006 MSZ EN ISO 5172:2006 MSZ EN ISO 5172:2006/A1:2013 MSZ EN ISO 8044:2003 MSZ EN ISO 9712:2013 MSZ EN ISO 10693:2014 MSZ EN ISO 14731:2007 MSZ EN ISO 15607:2004 MSZ EN ISO :2005 MSZ EN ISO :2004 MSZ EN ISO :2004/A1:2008 MSZ EN ISO 17637:2011 MSZ EN ISO/IEC : 2010 MSZ HD szabványsorozat MSZ ISO 857:1992 ÉMISZ 297:1984 ÉMISZ 298-1:1984 ÉMISZ 298-2:1984 ÉMISZ 298-3:1984 ÉMISZ 298-4:1984 ÉMISZ 298-5:1984 ÉMISZ 298-6:1984 Fémek ömlesztőhegesztésének minőségirányítási követelményei. 2. rész: Teljes körű minőségirányítási követelmények. Fémek ömlesztőhegesztésének minőségirányítási követelményei. 3. rész: Általános minőségirányítási követelmények. Fémek ömlesztőhegesztésének minőségirányítási követelményei. 5. rész: Az ISO , az ISO vagy az ISO szerinti minőségirányítási követelményeknek való megfeleléshez szükséges dokumentumok. Gázhegesztő berendezések. Gázhegesztő, lángvágó és hevítőpisztolyok. Követelmények és vizsgálatok. Gázhegesztő berendezések. Gázhegesztő, lángvágó és hevítőpisztolyok. Követelmények és vizsgálatok. Fémek és ötvözetek korróziója. Alapvető szakkifejezések és fogalom meghatározások. Roncsolásmentes vizsgálat. Roncsolásmentes vizsgálatot végző személyzet minősítése és tanúsítása. Talajminőség. A karbontartalom meghatározása. Térfogatos módszer. Hegesztési felügyelet. Feladatok és felelősség. Fémek hegesztési utasítása és hegesztés-technológiájának minősítése. Általános szabályok. Fémek hegesztési utasítása és hegesztés-technológiájának minősítése. Hegesztéstechnológiai utasítás. 1. rész: Ívhegesztés. Fémek hegesztési utasítása és hegesztés-technológiájának minősítése. A hegesztés-technológia vizsgálata. 1. rész: Acélok ív és gázhegesztése, valamint nikkel és ötvözetei ívhegesztése. Fémek hegesztési utasítása és hegesztés-technológiájának minősítése. A hegesztés-technológia vizsgálata. 1. rész: Acélok ív és gázhegesztése, valamint nikkel és ötvözetei ívhegesztése. 1. Módosítás. Hegesztett kötések roncsolásmentes vizsgálata. Ömlesztőhegesztéssel készített kötések szemrevételezéses vizsgálata. Megfelelőségértékelés. A szállító megfelelőségi nyilatkozata. 1. rész: Általános követelmények. Kisfeszültségű villamos berendezések. Hegesztési, keményforrasztási és lágyforrasztási eljárások fogalommeghatározásai Műanyag csövek és idomok hegesztett kötései, általános műszaki követelmények (Intézeti Szabvány). Műanyag csövek és idomok hegesztett kötéseinek vizsgálata, Általános előírások (Intézeti Szabvány sorozat). Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Méretellenőrzéses és vizuális vizsgálat. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Röntgenvizsgálat. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Ultrahang vizsgálat. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Földgáz permeabilitás vizsgálat. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Makrometszet vizsgálat.

10 /121 ÉMISZ 298-7:1984 ÉMISZ 298-8:1984 ÉMISZ 298-9:1984 ÉMISZ :1984 ÉMISZ : _02_U_ _03_U_ _08_DU_ _09_DU_ _10_DU_ _11_DU_01 Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Hajlítópróba. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Húzópróba. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Próbanyomás vizsgálat. Műanyagcsövek és idomok hegesztett kötéseinek vizsgálata Tartós szilárdságvizsgálat. Műanyag csövek és idomok hegesztett kötéseinek vizsgálata" Feszültségkorróziós vizsgálat. Munkavédelmi Szabályzat Tűzvédelmi Szabályzat TT 2000 Gázelosztó hálózat üzemeltetés TT 3000 Gázfogadó és nyomásszabályozó állomások TT 4000 Gáz csatlakozó vezetékek és felhasználói berendezések, valamint telephelyi vezetékek létesítése, üzemeltetése TT 5000 Térképészeti és szolgalmi jogi dokumentumok kezelése. Melléklet(ek) hivatkozása(i): FN-01 melléklet hivatkozásai: 12/1988. (XII.27.) ÉVM- IpM-KM-MÉM-KMV. együttes rendelet az egyes nyomvonal jellegű építményszerkezetek kötelező alkalmassági idejéről FN-02 melléklet hivatkozásai: évi XCIII. törvény a munkavédelemről. M-01 melléklet hivatkozásai: évi LVIII. törvény 314/2005. (XII. 25.) Korm. rendelet 267/2006. (XII. 20.) Korm. rendelet 4/2002. (II. 20.) SzCsM- EüM együttes rendelet MSZ EN :2009 a tervező- és szakértő mérnökök, valamint építészek szakmai kamaráiról. a környezeti hatásvizsgálati és az egységes környezethasználati engedélyezési eljárásról. a Magyar Bányászati és Földtani Hivatalról. (továbbiakban: Statútum r.) az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről. Robbanóképes közegek. 10-1: rész: Térségbesorolás. Robbanóképes gázközegek M-02 melléklet hivatkozásai: 1907/2006 (XII. 18.) EK A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról (REACH). rendelet 1272/2008 (XII. 16.) EK Az anyagok és keverékek osztályozásáról, címkézéséről és rendelet csomagolásáról (CLP) évi XXV. törvény a kémiai biztonságról. 219/2004. (VII. 21.) a felszín alatti vizek védelméről Korm. rendelet

11 /121 25/2006. (II. 3.) Korm. rendelet 442/2012. (XII. 29.) Korm. rendelet 275/2013. (VII. 16.) Kormányrendelet 44/2000. (XII. 27.) EüM rendelet 9/2001. (IV. 5.) GM rendelet 80/2005. (X. 11.) GKM rendelet 13/2008. (VIII. 8.) NFGM-FVM együttes rendelet MSZ 29:1986 MSZ 186-2:1982 MSZ 1648:2000 MSZ 3741:1985 MSZ EN 1594:2013 MSZ EN 10021:2007 MSZ EN 12068:2000 MSZ EN ISO 3183:2013 MSZ EN 10220:2003 MSZ EN 10255:2004+A1:2007 MSZ :1973 DIN 30670:2007 MSZ EN ISO/IEC :2010 MSZ EN 10204: _07_DU_01 ML_111/2009 M-03 melléklet hivatkozásai: MSZ :1978 MSZ :1978 MSZ :1978 MSZ :1978 MSZ :1978 egyes festékek, lakkok és járművek javító fényezésére szolgáló termékek szerves oldószer tartalmának szabályozásáról a csomagolásról és a csomagolási hulladékkal kapcsolatos az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól a veszélyes anyagokkal és veszélyes készítményekkel kapcsolatos egyes eljárások, illetve tevékenységek részletes szabályairól a nyomástartó berendezések és rendszerek biztonsági követelményeiről és megfelelőség tanúsításáról. a gázelosztó vezeték biztonsági követelményeiről és a Gázelosztó Vezeték Biztonsági Szabályzata közzétételéről az előrecsomagolt termékek névleges mennyiségére vonatkozó szabályok megállapításáról és azok ellenőrzési módszereiről Általános rendeltetésű, ötvözetlen, varrat nélküli acélcső. Hosszvarratos hegesztett acélcsövek. Szavatolt minőségű csövek. Közszolgáltatású, vezetékes földgáz. Fokozott követelményű, spirálvarratos acélcső. Kőolaj- és földgázipar. Csővezetékes szállítórendszerek acél csővezetékei Acéltermékek általános műszaki szállítási feltételei Katódos korrózióvédelem. Külső szerves bevonatok a katódos védelemmel ellátott, föld alatti vagy vízbe merülő acél csővezetékek korrózióvédelmére. Kőolaj- és földgázipar. Csővezetékes szállítórendszerek acél csővezetékei Varrat nélküli és hegesztett acélcsövek. Méretek és hosszegységenkénti tömegek. Hegesztésre és menetvágásra alkalmas ötvözetlen acélcsövek. Műszaki szállítási feltételek. Gázvezetékek passzív korrózióvédelme. Acélcsövek és idomok polietilén bevonatai. Megfelelőségértékelés. A szállító megfelelőségi nyilatkozata. 1. rész: Általános követelmények. Fémtermékek. A vizsgálati bizonylatok típusai. TT 1000 Gázelosztó vezeték létesítése. Műszaki és minőségi követelmények meghatározása és érvényesítése a termékbeszerzések során Földalatti fémberendezések elektrokémiai korrózióvédelme. A szerkezetpotenciál mérése Földalatti fémberendezések elektrokémiai korrózióvédelme. Elektródpotenciál mérése, a korróziós túlfeszültség meghatározása Földalatti fémberendezések elektrokémiai korrózióvédelme. Áramerősség mérése talajba fektetett fémszerkezetek villamos összekötő vezetékeiben Földalatti fémberendezések elektrokémiai korrózióvédelme. Csővezetékben folyó áram erősségének mérése Földalatti fémberendezések elektrokémiai korrózióvédelme.

12 /121 MSZ :1979 MSZ :1980 MSZ :1982 MSZ EN 13509:2003 MSZ EN ISO 8044:2003 MSZ EN :2009 MSZ EN :2009 MSZ EN : 2011 MSZ EN : 2012 MSZ EN : 2011 MSZ HD szabványsorozat Beépített szigetelő közdarab hatásosságának vizsgálata Földalatti fémberendezések elektrokémiai korrózióvédelme. Csővezeték és védőcső villamos elválasztásának mérése egyenárammal Földalatti fémberendezések elektrokémiai korrózióvédelme. Csővezeték és behúzószerkezet villamos elválasztásának mérése Földalatti fémberendezések elektrokémiai korrózióvédelme. Kóboráram-korróziós veszély kimutatása szerkezetpotenciálméréssel. A katódos védelem mérési módszerei. Fémek és ötvözetek korróziója. Alapvető szakkifejezések és fogalom meghatározások Robbanóképes közegek. 10-1: rész: Térségbesorolás. Robbanóképes gázközegek Robbanóképes közegek. 14. rész: Villamos berendezések tervezése, kiválasztása és szerelése Villámvédelem. 1. rész: Általános alapelvek Villámvédelem. 2. rész: Kockázatelemzés Villámvédelem. 3. rész: Építmények fizikai károsodása és életveszély Épületek villamos berendezéseinek létesítése

13 /121 IV. Szakmai tartalom. 1. A dokumentum célja: Ez a technológia rendelkezik a Társaság gázelosztó vezetékek létesítési tevékenységei, munkafolyamatai, munkahelyei, munkaeszközei tekintetében a műszaki, műszaki-biztonsági és a főbb munkabiztonsági és munkaegészségügyi követelményekről. A Társaság szolgáltatási területén az általánosan bevezetett minőségi követelmények elemét képezi a "Gázelosztó vezeték létesítése" c. technológiai utasítás. Ez a technológiai utasítás egységes szerkezetben fogja össze a gázelosztó vezeték létesítésével, építésével kapcsolatos lényeges kérdéseket. Az utasítás célja a gázelosztó vezeték építésével kapcsolatos tudnivalók összefoglalása, mely nem mentesít a tervezői- kivitelezői felelősség alól. A technológiai utasításban foglalt műszaki biztonsági követelmények alóli eltérés esetén a tervező köteles igazolni, hogy az általa választott megoldás, a technológiai utasításban foglalt követelményekkel egyenértékű. A technológiai utasításban foglalt egyes követelmények alóli eltérési engedélyt a Társaság minőségirányítási képviselője adhat. Alkalmazás előtt győződjön meg az adott technológiai utasítás érvényességéről. 2. Alkalmazási terület: Ez a dokumentum a TIGÁZ-DSO Kft. minden szervezetére vonatkozik. Jelen utasítást a fent megjelölt társaság vezetője több érintett társaság esetén a társaságok vezetői közösen - hagyta jóvá, a dokumentum a társaság(ok) saját döntése alapján készült el. A TIGÁZ Csoport fent megjelölt tagjára vonatkozó alapdokumentumot (mellékletek, formanyomtatványok nélkül) a csoport fent megjelölt tagjai közösen készítették el, míg azon mellékleteket és formanyomtatványokat, melyek csak egy társaságra vonatkoznak, csak és kizárólag ezen érintett társaság készítette és hagyta jóvá saját hatáskörben. Az egyes társaságok saját döntésüket az előlap szignálásával fejezik ki. Az egyes társaságokra vonatkozó speciális szabályokat meghatározott kivételekkel - csak az adott társaság munkavállalói jogosultak megismerni. A dokumentum előírásai a Társaság teljes szolgáltatási területén kiterjednek továbbá mindazon természetes és jogi személyekre, valamint jogi személyiség nélküli társaságokra (tervező, kivitelező, létesítésben résztvevő stb.), amelyek jelen Technológiai utasítás követelményei hatálya alá tartozó vagy a követelményekhez kapcsolódó tevékenységet végeznek. 3. Hatálytalanítás: Jelen dokumentum hatálytalanítja a következő dokumentumo(ka)t: 2201_07_DU_01_C_2014 TT 1000 Gázelosztó vezeték létesítése 4. Meghatározások: Ezen ban alkalmazott szakkifejezések meghatározásait a 2. FEJEZET tartalmazza.

14 / Technológiai utasítás: 1 FEJEZET: TECHNOLÓGIAI UTASÍTÁS ALKALMAZÁSI TERÜLETE A technológiai utasítás hatálya kiterjed, az 53/2012. (II. 28.) Kormányrendelet a bányafelügyelet hatáskörébe tartozó egyes sajátos építményekre vonatkozó építésügyi hatósági eljárások szabályairól. jogszabály 1. számú melléklete 3. pontjában meghatározott gázipari létesítmények közül a földgáz-elosztó és célvezeték, valamint ezek tartozékai létesítésére. A gázelosztó vezeték létesítésének, építésének főbb szabályait az alábbi törvények, rendeletek, szabályzatok tartalmazzák: - a földgázellátásról szóló évi XL. törvény, - a bányászatról szóló évi XLVIII. törvény és módosításai, a végrehajtására kiadott 203/1998. Kormányrendelet, évi LXXVIII. törvény (Étv.) az épített környezet alakításáról és védelméről, és módosításai, valamint a 312/2012. (XI. 8.) Kormányrendelet az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti-műszaki dokumentációk tartalmáról, - az 53/2012. (II. 28.) Kormányrendelet a bányafelügyelet hatáskörébe tartozó egyes sajátos építményekre vonatkozó építésügyi hatósági eljárások szabályairól, - a 80/2005. (X. 11.) GKM rendelet a gázelosztó vezetékek biztonsági követelményeiről és a Gázelosztó Vezetékek Biztonsági Szabályzata közzétételéről (GVBSZ) határozza meg. A technológiai utasítás módosításának hatályba lépését követően engedélyezett gázelosztó vezetékek építésekor, ezen utasításban előírtak szerint kell eljárni. Megjegyzés: Az előző kiadástól eltérő szövegrészek, módosítások, kiegészítések az utasítás szövegében sárga színnel vannak kiemelve. A GVBSZ idézett szövege normál, dőlt 10-es betűvel van megkülönböztetve.

15 /121 2 FEJEZET: FOGALOM MEGHATÁROZÁSOK Átöblítés: eljárás, amelynek során a csőhálózatból és/vagy a csővezeték alkotóelemeiből a levegőt vagy az inert gázt biztonságos módon eltávolítják, és gázra cserélik vagy fordítva. Automata hegesztés: olyan gépi Polietilén (PE) hegesztés, ahol a hegesztés folyamatát automata berendezés vezérli. A hegesztő az előkészítésen kívül a hegesztési paramétereket adja meg, és a hegesztés folyamatát ellenőrzi. Az automata hegesztőgépek fejlettebb generációját jelentik azok, ahol a teljes folyamatot számítógép vezérli a hegesztés körülményei és paraméterei alapján, valamint a hegesztés dokumentálását is automatikusan végzi (CNC hegesztő gépek). Áramláskorlátozó: olyan szerelvény, mely a gyártója által meghatározott térfogatáramú gázáramlást meghaladó mértékű áramlás esetén automatikusan zárja a gáz útját. Belterület: a település közigazgatási területének - jellemzően a település történetileg kialakult, elsősorban összefüggő, beépített, illetőleg beépítésre szánt területeket tartalmazó - kijelölt része. Biztonsági adatlap: a veszélyes anyag, illetve a veszélyes készítmény azonosítására, veszélyességére, kezelésére, tárolására, szállítására, a hulladékkezelésre, valamint az egészséget nem veszélyeztető munkavégzés feltételeire vonatkozó dokumentum. Biztonsági és egészségvédelmi koordinátor: az a természetes személy, aki a 4/2002. SzCsM-EüM együttes rendelet 3.. (1)-(3) bekezdésében foglaltak alapján megbíztak, vagy foglalkoztatnak, a rendelet aiban előírt feladatok teljesítése érdekében. Biztonsági övezet és védőpillér: A bányászati létesítmény, a kőolaj, kőolajtermék, földgáz, egyéb gáz- és gáztermék-szállítóvezeték, valamint a földgáz, egyéb gáz- és gáztermékelosztóvezeték, továbbá környezetük védelme érdekében biztonsági övezetet kell kijelölni. A biztonsági övezet terjedelmét és a biztonsági övezetben érvényesítendő tilalmakat és korlátozásokat jogszabály állapítja meg. A biztonsági övezettel érintett ingatlanon a jogszabályban vagy hatósági határozatban előírt korlátozások és tilalmak érvényesítésére szolgalom, vezetékjog, használati jog alapítható. A biztonsági övezeten belül az üzemeltetéshez, karbantartáshoz és javításhoz szükséges létesítmények, anyagok ideiglenesen elhelyezhetők, tevékenységek folytathatók. Burokcső: a gázelosztó vezeték mechanikai védelmét szolgálja, a külső behatásokkal szemben. A burokcsövet központosítva, de toktömítés és szaglócső nélkül kell megépíteni. A burokcső anyaga lehet acél, beton, műanyag. Célvezeték: a földgáztermelőhöz, határon túli földgázrendszerhez, a szállító-, elosztóvezetékhez vagy a tárolóhoz közvetlenül csatlakozó olyan földgázvezeték, amely kizárólag egy felhasználó egy felhasználási helyének ellátására szolgál és nem része az együttműködő földgázrendszernek. Csatlakozási szerződés: a földgázszállító vagy földgázelosztó és a leendő rendszerhasználók között létrejött szerződés, amely biztosítja a rendszerhasználók szállító- vagy elosztóvezetékre való csatlakozási jogát, valamint rögzíti a csatlakozás műszaki-gazdasági feltételeit. Csatlakozó vezeték: a felhasználási hely telekhatárától a fogyasztói főcsapig terjedő vezeték. Csőgörény: a gázvezeték belső tisztítására szolgáló eszköz. Csővég lezárás: csővég gáztömör lezárása, arra alkalmas eszközzel, anyagokkal. Dúcolás: a függőleges falú árok vagy gödör határfelületének ideiglenes megtámasztása pallókkal, hevederekkel, dúcokkal. Egybefüggő telephely: a gázfelhasználó(k) tulajdonában, kezelésében vagy használatában lévő egybefüggő ingatlan, vagy bérlemény, ahol a gázfelhasználók felhasználói berendezése(i), és a gázfogyasztást szolgáló nyomásszabályozó(k), a gázmérőhely(ek) vagy a fogyasztói főcsap van. Egy telephely több felhasználási helyet is tartalmazhat.

16 /121 Egyéb védelem: A gázelosztó vezeték mechanikai védelmére burokcső, betoncsatorna vagy kellően méretezett teherelosztó betonlemez, illetve ezekkel egyenértékű védelmi módok vehetők igénybe, pl. homokos-kavicságy és talpas szagló stb. Egyetemes szolgáltatás: a jogosult felhasználók földgázellátására vonatkozó, évi XL. törvényben és külön jogszabályban meghatározott szolgáltatások értékesítése. Egyetemes Szolgáltató: az az engedélyes, aki az egyetemes szolgáltatás végzésére engedélyt kapott. Együttműködő földgázrendszer: az egymással összekapcsolt szállítóvezeték, a szállítóvezetékhez közvetlenül kapcsolódó elosztóvezeték, valamint a földgáztároló. Ellátás biztonsági szint: meteorológiai viszonyok jogszabályban meghatározott előfordulási valószínűsége, amely feltételek mellett a felhasználók földgázellátása még biztosítható. Engedélyesi nyilatkozat (Szolgáltatói szakvélemény): a területileg illetékes engedélyes olyan nyilatkozata, mely szerint a felülvizsgálatra benyújtott tervdokumentációját -a tervező felelősségének megtartása mellett-, műszaki-biztonsági szempontból kivitelezésre alkalmasnak nyilvánítja. Elosztóvezeték: az a csővezeték tartozékaival együtt, amelyen keresztül a földgáz elosztása történik, és amelynek kezdőpontja Magyarország államhatára, a gázátadó állomások kilépő pontja, a földalatti gáztároló vagy a földgáztermelő üzem betáplálási pontja, végpontja pedig Magyarország államhatára vagy a felhasználási hely telekhatára. Előre fizető mérő: olyan fogyasztásmérő berendezés, amely a földgáz ellenértékének előzetes megfizetését követően biztosítja a földgáz vételezését. Elszámolási mérés: a földgázforgalomnak az Üzemi és Kereskedelmi Szabályzat szerint kialakított, a földgázszállító, a földgázelosztó vagy földgáztároló (a továbbiakban együtt: rendszerüzemeltető) által működtetett, a mérésügyi jogszabályok szerint mérésre alkalmas fogyasztásmérő berendezésekkel történő meghatározása. Engedélyes: aki a évi XL. törvény szerint engedélyköteles tevékenység végzésére a Magyar Energia Hivatal (a továbbiakban: Hivatal) által kiadott érvényes engedéllyel rendelkezik. Előmunkálati jog: amely alapján az ingatlan tulajdonosa kártalanítás ellenében köteles tűrni, hogy ingatlanán a szükséges jeleket elhelyezzék, a méréseket és a talajvizsgálatot elvégezzék. Elszoríthatóság: a gázáram olyan elszorításos elzárása, amikor a PE cső két szorítópofa között úgy van összenyomva, hogy a két szorítópofa közötti távolság egyenlő a legkisebb megadott falvastagság kétszeresével. Építési műszaki ellenőr: az építtető megbízottja, aki az építmény megvalósítása, az építési szerelési munka teljes folyamatában elősegíti és ellenőrzi a vonatkozó jogszabályok, hatósági előírások, szabványok, szerződések, valamint az építésügyi hatóság, illetve az építmény létesítését engedélyező hatóság által jóváhagyott építészeti műszaki terv betartását. Építési műszaki ellenőri tevékenység: az építőipari kivitelezési tevékenység végzésének helyszínén az építtető helyszíni képviselete a külön jogszabályokban meghatározottak szerint, az építési szerelési munka szakszerűségének ellenőrzése. Építési műszaki ellenőri tevékenység: az Étv. 38/A. (2) bekezdése szerinti tevékenység. Építmény: építési tevékenységgel létrehozott, illetve késztermékként az építési helyszínre szállított, - rendeltetésére, szerkezeti megoldására, anyagára, készültségi fokára és kiterjedésére tekintet nélkül - minden olyan helyhez kötött műszaki alkotás, amely a terepszint, a víz vagy az azok alatti talaj, illetve azok feletti légtér megváltoztatásával, beépítésével jön létre. Az építményhez tartoznak annak rendeltetésszerű és biztonságos használatához, működéséhez, működtetéséhez szükséges alapvető műszaki és technológiai berendezések is (az építmény az épület és műtárgy gyűjtőfogalma).

17 /121 Épített környezet: a környezet tudatos építési munka eredményeként létrehozott, illetve elhatárolt épített (mesterséges) része, amely elsődlegesen az egyéni és a közösségi lét feltételeinek megteremtését szolgálja. Épület: jellemzően emberi tartózkodás céljára szolgáló építmény, amely szerkezeteivel részben vagy egészben teret, helyiséget vagy ezek együttesét zárja körül meghatározott rendeltetés vagy rendeltetésével összefüggő tevékenység, avagy rendszeres munkavégzés, illetve tárolás céljából. Építési munkaterület: az építőipari kivitelezési tevékenység végzésének helye; ennek minősül a munkaszervezéssel összefüggő felvonulási, előkészítési, valamint a tevékenység végzéséhez szükséges építési anyagok, gépek, szerkezetek, szerelvények és felvonulási épületek elhelyezésére és az előkészítő technológiai munkafolyamatok elvégzésére szolgáló terület is, Építési szakmunka: szakirányú képesítéssel, jogszabály alapján végezhető építési-szerelési munka, Építési-szerelési munka: az építési tevékenység végzésére irányuló szakági munka. Érintésvédelem: Az üzemszerűen feszültség alatt nem álló, de meghibásodás esetén veszélyes feszültség alá kerülő vezetőrészek, okozta balesetek elleni védekezés. Fáklya: az a magasan földfelszín felett kiépített méretezett égető berendezés, amely a valamely okból feleslegessé vált gázok elégetésére szolgál. Felelős műszaki vezető: aki az építési munkahelyen az építési-szerelési munkát irányítja. A felelős műszaki vezető felel: az építményfajtának, építési tevékenységnek megfelelő jogosultságának meglétéért, a szakmunka irányításáért, az építmény, építményrész jogerős és végrehajtható építési engedélynek és a hozzá tartozó jóváhagyott engedélyezési terveknek, illetve a jogszabályban meghatározott kivitelezési terveknek megfelelő megvalósításáért, továbbá az építési tevékenységre vonatkozó szakmai, minőségi és biztonsági előírások megtartásáért és a munkálatok végzésének szakszerűségéért. Felelős műszaki vezetői tevékenység: az építés műszaki munkálatainak az Étv. 38/A. (3) bekezdése szerinti irányítása. Felhagyás: a gázelosztó vezeték végleges használaton kívül helyezése, és/vagy elbontása, beleértve a pébégáz forgalmazói engedélyes által végzett pébé-tartály felállítási helyéről történő elbontást, elszállítását de legalább a felállítási helyén történő gázmentesítését és a telepítési helyszín helyreállítását is. Felhasználási hely: a felhasználó tulajdonában vagy használatában lévő ingatlan, ahol a felhasználói berendezés, a gázfogyasztást szolgáló nyomásszabályozó, a gázmérőhely vagy a fogyasztói főcsap van. Felhasználó: az a természetes vagy jogi személy, illetve jogi személyiség nélküli társaság, aki (amely) földgázt vagy vezetéken keresztül PB-gázt saját felhasználás céljára vásárol. Felhasználói berendezés: a fogyasztói vezeték, a gázfogyasztó készülék és a gázfelhasználó technológiák, valamint az azok rendeltetésszerű és biztonságos használatához szükséges tartozékok összessége. Fogyasztói főcsap: a gázmérőnél lévő, ennek hiányában a csatlakozó vezeték és a fogyasztói vezeték közé beépített elzáró szerelvény, amely a csatlakozó vezeték tartozéka. Fogyasztói főelzáró: a telekhatáron vagy annak közelében létesített elzáró szerelvény, amely az elosztóvezeték tartozéka. Fogyasztói nyomásszabályozó: az a készülék, amely az elosztóvezetéken érkező gáz nyomását a fogyasztóval kötött szerződésben vagy szabványban meghatározott mértékre csökkenti és közel állandó értéken tartja. Fogyasztói vezeték: a fogyasztó tulajdonában lévő vezetékszakasz tartozékaival együtt, amely a gázmérőtől - ennek hiányában a fogyasztói főcsaptól - a gázfogyasztó készülékig terjed. Földgáz: olyan természetes éghető gáz, amely a földkéregben keletkezett, bányászati tevékenység során kerül a felszínre, valamint bármely, az e törvény szerint alkalmazott berende-

18 /121 zésben környezetvédelmi és műszaki biztonsági szempontból megfelelő módon, biztonságosan felhasználható, ideértve a földgáz minőségű biogáz és biomasszából származó gázokat, valamint egyéb gázfajtákat is. Földgázelosztás: a földgáznak elosztóvezetéken történő továbbítása a felhasználóhoz. Földgáz-kereskedelem: a földgáz üzletszerű, ellenérték fejében, nem saját felhasználási célra történő vásárlása és értékesítése. Földgáz minőségű biogáz és biomasszából származó gázok, valamint egyéb gázfajták: olyan mesterségesen előállított gázok, amelyek külön jogszabályban meghatározott feltételek mellett, környezetvédelmi és műszaki-biztonsági szempontból megfelelő módon az együttműködő földgázrendszerbe juttathatók (szállíthatók, eloszthatók és tárolhatók), a földgázzal keverhetők, és ez a keverék a földgázrendszerbe juttatáskor megfelel a földgáz szabványban meghatározott minőségi követelményeknek. Földgázipari tevékenység: a évi XL. törvényben szabályozott engedélyköteles tevékenység. Földgázcsoportok: 2H és 2S jelű földgázcsoport, amelyeket Wobbe szám alapján különböztetünk meg. Földzárlat: A villamos áramút záródása földelő vezetőn keresztül, ami a feszültség alatt lévő villamos vezető meghibásodása miatt jön létre. Gáz alá helyezés: a gázvezeték gázzal való feltöltésének folyamata. Gázátadó állomás: a szállítóvezeték alkotórészét képező létesítmény a szállítóvezeték kilépési pontján, ahol a szállítóvezetékről a gáz átadása, mérése és a földgázelosztáshoz szükséges nyomáscsökkentés történik. Gázellátó rendszer: az elosztó vezeték, csatlakozó vezeték és a felhasználói berendezés együttesen. Gázfogadó állomás: az a létesítmény, amely az átadó állomástól (nagyközép- vagy középnyomáson) érkező gáz nyomását szükséges kisebb nyomásra csökkenti (az átvett gáz mennyiségét mérheti) és egész városok, lakótelepülések, vagy ipartelepek gázellátását szolgálja. Gázfogyasztó készülék: földgázzal, valamint propán- vagy butángázzal, illetőleg ezek elegyeivel üzemeltetett készülék. Gépi hegesztés: a hegesztő a PE hegesztést olyan hegesztő berendezéssel végzi különösen nagyobb csőátmérők esetén, amely kiküszöböli a hegesztés minőségét veszélyeztető jelentősebb erőkifejtést, másrészt biztosítja a csövek, idomok szerszámok egytengelyű mozgatását, valamint a hőntartási és a hűlési időszak alatt az elmozdulás-mentességet. A gépi hegesztő berendezés a minőség biztosítása érdekében felszerelhető a fontos hegesztési paraméterek regisztrálását végző eszközökkel. Használati jog: az ingatlant részben vagy egészben érintő jog, amely lehetőséget biztosít arra, hogy a jogosult az elosztóvezetékhez tartozó gázfogadó állomást, mérőállomást, körzeti vagy egyedi nyomásszabályozó állomást, vezetékes propán-, butángáz-szolgáltatás esetén a propán-, butángázok és ezek elegyeinek tárolására szolgáló tartályt, konténert idegen ingatlanon létesítsen, illetve elhelyezzen, azokon üzemeltetési, javítási és karbantartási munkát végezzen. Hegesztés: A munkadarabok egyesítése hővel, nyomással vagy mindkettővel, amelynek során az anyagok természetének megfelelő kapcsolat jön létre. Hegesztési rend: A hegesztés kivitelezéssel kapcsolatos személyi-, tárgyi-, szervezési- és archiválási feltételek összessége. Hegesztéstechnológia jóváhagyás jegyzőkönyve (WPAR): Az a jegyzőkönyv, amely egyrészt a próbadarab hegesztéséhez szükséges minden olyan lényeges adatot tartalmaz, ami egy hegesztési utasítás jóváhagyásához szükséges, másrészt tartalmazza a próbahegesztés vizsgálatának összes eredményét. Hegesztési utasítás (WPS): Az adott alkalmazáshoz szükséges olyan dokumentum, amely részletesen tartalmazza az ismételhetőséget biztosító paramétereket.

19 /121 Hevítőelem nélküli (elektrofúziós) hegesztés: PE anyagú cső külső palástfelülete és az elektromos fűtőszállal egybegyártott idom kötési felülete között automata berendezéssel vezérelt fűtés hatására létrejövő hegesztett kötés. Hevítőelem nélküli (elektrofúziós) nyeregidom hegesztés: PE anyagú cső külső palástfelülete és az elektromos fűtőszállal egybegyártott a nyeregidom ívelt belső automata berendezéssel vezérelt fűtés hatására jön létre a hegesztett kötés. Hevítőelem nélküli (elektrofúziós) tokos hegesztés: PE anyagú cső külső palástfelülete és az elektromos fűtőszállal egybegyártott tokos idom belső felülete között jön létre az automata berendezéssel vezérelt fűtés hatására a hegesztett kötés. Hevítőelem: a PE cső és/vagy idom kötési felületének hegesztés előtti felmelegítésére alkalmas elektromos fűtésű szerszám, amely tapadásgátló bevonattal van ellátva. A hevítőelem tompahegesztéshez a cső keresztmetszeténél nagyobb felületű párhuzamos síklappal rendelkezik, Tokos hegesztéshez megfelelően kialakított tokos-dugós profilpárral, nyereghegesztéshez a cső palást külső felületéhez és a nyeregidom görbült ívéhez illeszkedő profilpárral rendelkezik, ezek a profilpárok a hevítőelemmel egybe öntötten vagy a sík fütőelemre szerelhető kivitelben készülhetnek. Hevítőelemes hegesztés: a polietilén anyagú csövek, illetve csövek és idomok összehegesztése oly módon, hogy a hegesztéshez szükséges hőt a kötési felületek hegesztése előtti felmelegítéshez alkalmas, automata hőfokszabályozóval ellátott elektromos hevítőelem szolgáltatja. Hevítőelemes nyeregidom hegesztés: a PE nyeregidom ívelt belső és a PE cső külső palástfelülete között létrejövő hegesztett kötés, ahol a kötési felületek felmelegítése profilos fűtőelemmel történik. Hevítőelemes tokos hegesztés: a PE csővég külső palástfelülete és a tokos idom belső felülete között létrejövő hegesztett kötés, ahol a kötési felületek előmelegítése profilos hevítőelemmel történik. Hővezető paszta: mechanikusan összeszorított fémes felületek hőátadását jelentősen növelő, 250 C feletti cseppenéspontú paszta. Javítóidom: olyan, általában fűtőszállal ellátott idom, amely alkalmas vezetéképítés közben vagy üzemelés során keletkezett hibák kijavítására úgy, hogy a javított rész minősége egyenértékű legyen az eredeti vezeték minőségével. Ide tartoznak még azok az idomok, amelyek segítségével az üzemelő gázvezetékhez utólagosan különböző szerkezetek építhetők össze. Leggyakoribbak az áttoló karmantyú, az oldal kivezetéssel és megfúró szerszámmal ellátott nyeregidom, a palástlyuk javító idom, a varrat repedést, illetve megerősítést, vagy csőelszorítás utáni megerősítést szolgáló speciális javító idomom. Jelzőkorlát: műanyag kötélháló láncból és szalagból 1,0 m magas oszloplemezhez rögzítve vagy 1 soros korlátelemből és tartószerkezetből áll. Jókarbantartó tevékenység: a meglévő építmény, építményrész kármegelőzésére, kárelhárítására, karbantartására, helyreállítására, felújítására, javítására, rendeltetésszerű és biztonságos használatra alkalmassá tételére, illetve ennek és üzembiztonságának megtartására irányuló építési-szerelési munka. Jóváhagyott műszaki specifikáció: valamely arra jogosult szervezet által jóváhagyott és közzétett műszaki dokumentáció, amely tartalmazza a termékre vonatkozó műszaki követelményeket és rendszerint az alkalmazási feltételeket, továbbá a termék megfelelőség igazolásának módozatait is. Katasztrófa: a szükséghelyzet vagy a veszélyhelyzet kihirdetésére alkalmas, illetőleg a minősített helyzetek kihirdetését el nem érő mértékű olyan állapot vagy helyzet (pl. természeti, biológiai eredetű, tűz okozta), amely emberek életét, egészségét, anyagi értékeiket, a lakosság alapvető ellátását, a természeti környezetet, a természeti értékeket olyan módon vagy mértékben veszélyezteti, károsítja, hogy a kár megelőzése, elhárítása vagy a következmények felszámolása meghaladja az erre rendelt szervezetek előírt együttműködési rendben történő védekezési lehetőségeit és különleges intézkedések bevezetését, valamint az önkormányzatok

20 /121 és az állami szervek folyamatos és szigorúan összehangolt együttműködését, illetve nemzetközi segítség igénybevételét igényli. Katasztrófa helyzet: Olyan mértékű katasztrófaveszély, illetőleg bekövetkezett katasztrófa, amikor az arra felhatalmazott állami szerv vezetője a katasztrófa veszélyének, bekövetkezésének tényét megállapította, és a szükséges intézkedéseket elrendelte. Ezen túl a MEH jelentés szempontrendszere miatt (29/1997. MEH határozat) az utasítás alkalmazása során természeti katasztrófaként kell kezelni a helyi jellegű természeti jelenségekből fakadó üzemzavarokat is (pl. villámcsapás, folyók, illetve patakok áradása stb.) Kézi hegesztés: a hegesztő a PE hegesztést a hegesztés egyszerű eszközeivel (pl.: hevítőelem); a szükséges hegesztési nyomást, a hőntartási és hűlési idő alatti elmozdulásmentességet saját gyakorlata alapján, gépi eszközök igénybevétele nélkül végzi. Kóboráram: áram, amely a tervezett áramkörtől eltérő úton folyik. Körtől való eltérés: a cső bármely helyén, azonos keresztmetszetben mért legnagyobb és legkisebb átmérő közti különbség. Közmű: a víz-, csatorna-, gáz-, távhő- és villamosenergia rendszer és a nyomvonalas hírközlési építmény. Közterület: közhasználatra szolgáló minden olyan állami vagy önkormányzati tulajdonban álló földterület, amelyet a rendeltetésének megfelelően bárki használhat, és az ingatlannyilvántartás ekként tart nyilván. Egyéb ingatlanoknak a közhasználat céljára átadott területrészére - az erről szóló külön szerződésben foglaltak keretei között - a közterületre vonatkozó rendelkezéseket kell alkalmazni. Közterület rendeltetése különösen: a közlekedés biztosítása (utak, terek), a pihenő és emlékhelyek kialakítása (parkok, köztéri szobrok stb.), a közművek elhelyezése. Külterület: a település közigazgatási területének belterületnek nem minősülő, elsősorban mezőgazdasági, erdőművelési, illetőleg különleges (pl. bánya, vízmeder, hulladéktelep) célra szolgáló része. Lakossági fogyasztó: az a felhasználó, aki saját háztartása - egy felhasználási helyet képező, lakás céljára használt lakóépület, lakás, üdülő vagy hétvégi ház, továbbá lakossági célra használt garázs - fogyasztása céljára vásárol földgázt földgáz vételezésére megkötött szerződés alapján, és az így vásárolt földgázzal nem folytat jövedelemszerzés céljából gazdasági tevékenységet. Ha a lakóépületben a műszakilag megosztott, önálló lakások száma meghaladja az épületben lévő önálló nem lakás céljára szolgáló helyiségek számát, a felhasználót úgy kell tekinteni, hogy saját háztartás céljára vételez és a vásárolt földgázzal nem folytat jövedelemszerzés céljából gazdasági tevékenységet. Leágazó vezeték: a gázelosztó vezeték azon része, amely a fogyasztó telekhatárától a gázelosztó gerinc vezetékig tart. Lefúvatás: az a folyamat amikor a lefúvató vezetéken keresztül, a lefúvatott közeget elégetés nélkül a légtérbe vezetik. Lefúvató vezeték: A gázvezeték tisztításához, nyomáspróbáinak végrehajtásához a gázvezetékre ideiglenesen csatlakoztatott, vagy a nyomásszabályozó állomáson beépített -a lefúvató berendezéstől induló és a tető fölé kivezetett-, elzárószerelvénnyel ellátott, méretezett, előre gyártott csőidom. Lefúvató: a lefúvató vezeték végén elhelyezett függőleges csőszakasz, melyen a csőben lévő közeg elégetés nélkül vezethető a légtérbe. Legkisebb falvastagság, e min : a cső kerületének bármely pontján milliméterben előírt legkisebb falvastagság. Legnagyobb üzemzavari nyomás (MIP): az a nyomáshatárolóval korlátozott, legnagyobb nyomás, amelyet a gázrendszer rövid ideig el tud viselni. Maximális üzemi nyomás (MOP): Az a legnagyobb nyomás, amellyel a rendszer folyamatosan üzemeltethető normál üzemi feltételek mellett (Normál üzemi feltételnek tekinthető, ha nincs sérült berendezés vagy anyagkiáramlás).
