VAV-készülékek. TVR-Ex típus

Átírás

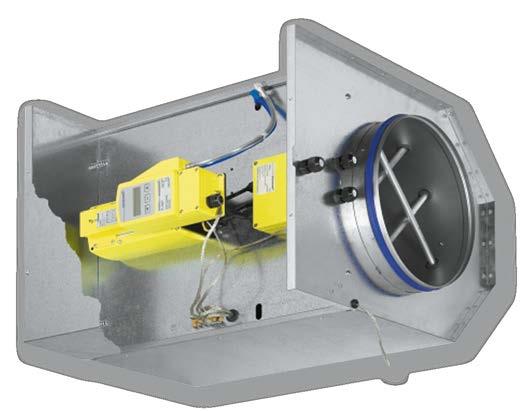

1 . X X testregistrierung VAV-készülékek típus Változó levegő térfogatáram szabályozására robbanás veszélyes környezetben (ATEX) Kör keresztmetszetű VAV-készülékek változó levegő térfogatáramú rendszerekhez, engedéllyel és tanúsítvánnyal robbanásveszélyes környezethez (ATEX) A szerkezet és az alkatrészek megfelelnek az ATEX előírásainak Az. és. zónába tartozó minden gázhoz, párához és gőzhöz jóváhagyva, elektronikus szabályozóval a. és. zónába tartozó porokhoz is Alkalmas a befújt vagy elszívott levegő, valamint a nyomáskülönbség szabályozására Elektronikus vagy pneumatikus szabályozó egységek Légtömör zárást biztosít az EN 75 szabvány szerint, 4 osztály Készülékház tömörség az EN 75 szerint, C osztály ATEX tanúsítvánnyal rendelkező alkatrészek és egységek Opcionális tartozékok és kiegészítők Rugóvisszatérítésű motor Kiegészítő kapcsoló szabályozható kapcsolási pontokkal a végállások beállítására ATEX tanúsítvány 04/03 DE/hu K5. 37

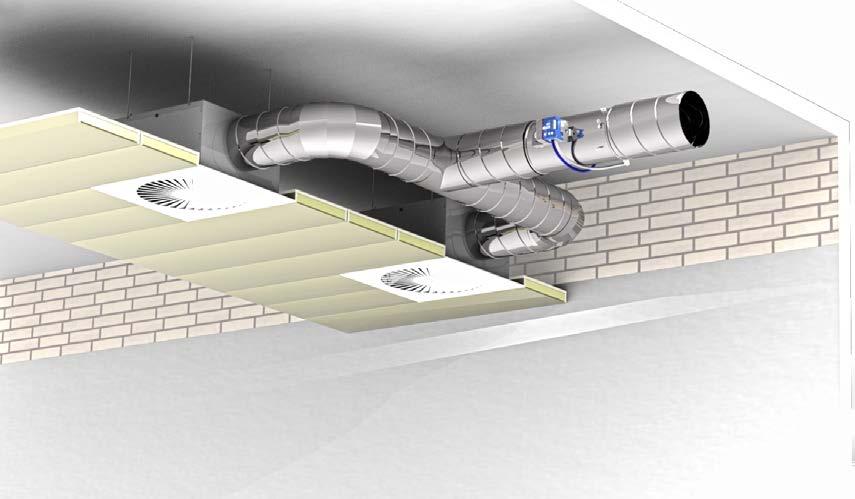

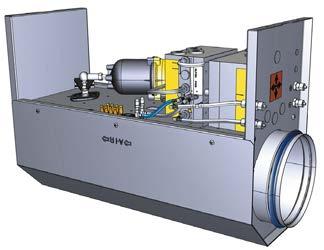

2 Általános információk Típus Oldal Általános információk. 38 Megrendelési kód. 4 Áramlástechnikai adatok Elektronikus szabályozás. 4 Áramlástechnikai adatok Pneumatikus szabályozás. 43 Gyors méretezés Elektronikus szabályozás. 44 Gyors méretezés Pneumatikus szabályozás. 45 Méretek és tömeg. 46 Kiírási szöveg. 47 Alapvető információ és meghatározások.5 Változatok Példák termékekre Az elektronikus szabályozású sémarajza A pneumatikus szabályozású sémarajza 30 VAC 4 VAC Elektronikus térfogatáram szabályozó VAV-készülék 3 Statikus nyomáskülönbség jeladó 4 Állítómotor 5 Kapcsolószekrény VAV-készülék Pneumatikus térfogatáram szabályozó 3 Pneumatikus meghajtás Leírás típusú VAV- készülék K5. 38 Alkalmazás típusú kör keresztmetszetű EXCONTROL VAV-készülékek a levegő befúvó vagy -elszívó rendszerek áramlásának precíz szabályozására változtatható légáramlási sebességű rendszerekhez Alkalmazás potenciálisan robbanásveszélyes (ATEX) környezetben Zárt láncú térfogatáram-szabályozás külső tápellátással Elektronikus vagy pneumatikus térfogatáram szabályozás Leállítás kapcsolóval (beszerzése a megrendelő feladata) Osztályozás Elektromos szabályozás: II. osztályú berendezés. és. zóna (anyagcsoport: gázok): II G c II T5/T6. és. zóna (anyagcsoport: porok): II D c II 80 C Pneumatikus szabályozás: II. osztályú berendezés. és. zóna (anyagcsoport: gázok): II G c II T5/T6 Kialakítás Horganyzott acéllemez P: A cső belseje porfestett, ezüstszürke (RAL 700) A: A cső belseje rozsdamentes acél Névleges méretek 5, 60, 00, 50, 35, 400 Tartozékok Elektronikus szabályozás Pneumatikus szabályozás Tartozékok Meghajtás kiegészítő kapcsolóval a végállások beállítására Rugóvisszatérítésű motor Hasznos tartozékok CA típusú kiegészítő hangcsillapító szigorú akusztikai elvárásokhoz 04/03 DE/hu

3 Általános információk Különleges ismérvek ATEX jelölés és tanúsítvány II. osztályú ATEX berendezés, engedélyezett a használata. és. zónában; elektronikus szabályozással. és. zónákban is A térfogatáram később mérhető és helyileg szabályozható; a beállítás személyi számítógépre telepített szoftver segítségével lehetséges Alkatrészek és tulajdonságok Mechanikus alkatrészekből és szabályozókból álló üzemkész egység Átlagoló nyomáskülönbség-érzékelő a térfogatáram mérésére Lezárólap Csatlakozó ekvipotenciális kötéshez A kábelszigetelő használható potenciálisan robbanásveszélyes közegben Az ATEX előírásainak megfelelő gyárilag összeszerelt szabályozók vezetékeléssel és csövekkel Minden egységen szállítás előtt áramlástechnikai hatáspróbát végeznek egy speciális tesztberendezésen A beállítási adatok az egység címkéjén vagy térfogatáram skáláján találhatóak Magas szabályozási pontosság (még rááramlási oldali ív esetén is; R = D) Szerkezeti ismérvek A szerkezet és az anyagok megfelelnek a robbanásveszélyes környezetben történő használatról szóló EU irányelv (ATEX) előírásainak Ajakos tömítésű csőcsonk a kör keresztmetszetű csövek csatlakoztatásához az EN 506 vagy EN 380 alapján Anyagok és felületek A készülékház és cső belseje a szabályozólap horganyzott acélból készült A szabályozó alkatrészek öntött alumíniumból készültek (pneumatikus szabályozás: műanyag) Műanyag csapágyak A szabályozólap rozsdamentes acél TPE (hőre lágyuló elasztomer) tömítéssel Alumínium nyomáskülönbség-érzékelő A légcsatorna (belső cső) rozsdamentes acél vagy porfestett (választható) Telepítés és üzembe helyezés Csatlakozó ekvipotenciális kötéshez: Megfelelő vezetékeket kell csatlakoztatni (beszerzése a megrendelő feladata) Elektronikus szabályozás Tetszőlegesen beépíthető Nullpont korrekció szükséges Pneumatikus szabályozás A beépítést a címkén jelzett légáramlási iránynak megfelelően kell elvégezni Szabványok és irányelvek 94/9/EK irányelv: robbanásveszélyes környezetben használt villamos berendezések és védelmi rendszerek A zárt lamella légtömör zárást biztosít az EN 75 szabvány szerint, 4. osztály (5 és 60 közti névleges méretek, 3. osztály). A 5 és 60-as névleges méretek megfelelnek a DIN 946 szabvány 4. részének általános előírásainak, a as névleges méretek megfelelnek a szabvány szigorított előírásainak a zárt lamella mellett elfogadható légtömörség tekintetében Készülékház tömörség az EN 75 szerint, C osztály Karbantartás Karbantartásmentes, mivel szerkezete és anyagai nem kopnak Elektronikus szabályozás A statikus nyomáskülönbség jeladó nullpont korrekcióját évente egyszer el kell végezni (ajánlás) Műszaki adatok Névleges méretek mm Térfogatáram-tartomány l/s m³/h Térfogatáram szabályozási tartomány a névleges térfogatáram kb. 5 00%-a Nyomáskülönbség Pa Üzemi hőmérséklet 0 50 C 04/03 DE/hu K5. 39

4 Általános információk Elektronikus Tápfeszültség (AC) 4 V AC ± 0 %, 50/60 Hz Tápfeszültség (DC) 4 V DC ± 0 % Teljesítményadatok (AC) max. 0 VA Teljesítményadatok (DC) max. 0 W Alapjel érték jelbemenet 0 0 V DC, R a > 00 kω Tényleges érték jelkimenet 0 0 V DC, max. 0,5 ma IEC védettségi osztály III (érintésvédelmi osztály, törpefeszültség) Védettségi osztály IP 40 EC megfelelőség ATEX a 94/9/EK alapján, EMC a 004/08/EK alapján, alacsony feszültségű a 006/ 95/EK alapján Pneumatikus Üzemi nyomás Levegő felhasználás térfogatáram szabályozás Levegő felhasználás nyomás és térfogatáram kaszkád Vezérlő nyomás Maximális nyomás Sűrített levegő,3 bar ± 0, bar 50 ln/h 00 ln/h 0,,0 bar,5 bar Sűrített levegő műszerekhez, olajtól, víztől és portól mentes Működési mód Működési leírás A VAV-készülék nyomáskülönbség-érzékelővel van felszerelve a térfogatáram méréséhez. A szabályozó elemek (tartozékok) tartalmaznak nyomáskülönbség jeladót, amely elektromos jellé alakítja a nyomáskülönbséget (hatásos nyomás), egy szabályozót, valamint meghajtást. A legtöbb esetben az alapjel érték egy, a robbanásveszélyes környezeten kívül eső helyiség hőmérséklet-szabályozója felől érkezik. A szabályozó összehasonlítja a tényleges értéket az alapjel értékével, majd módosítja a szabályozólap-meghajtás vezérlőjelét, ha különbség van a két érték között. A tápfeszültség, valamint a feszültségjelek csatlakoztatása olyan kapcsolószekrényben történik, mely használható robbanásveszélyes közegben. Az elektronikus szabályozású sémarajza 3 A pneumatikus szabályozású sémarajza Kiegészítő kapcsoló Statikus nyomáskülönbség jeladó 3 Kapcsolószekrény 4 Kábelszigetelő hüvely 5 Ekvipotenciális kötés 6 Meghajtás 5 4 Meghajtás Helyiség nyomásszabályozó 3 Pneumatikus csatlakozók 4 Térfogatáram szabályozó 5 Ekvipotenciális kötés K /03 DE/hu

5 Megrendelési kód Megrendelési kód TVR Ex P / 5 / TEF / / NO Típus VAV-készülék robbanásveszélyes közegekhez Anyag Nincs bejegyzés: horganyzott acéllemez P A cső belseje porfestett, ezüstszürke (RAL 700) A A cső belseje rozsdamentes acél Névleges méret [mm] Működtetési értékek [m³/h vagy l/s, Pa] Elektronikus szabályozás TE min max Pneumatikus szabályozás PG5 min max PJ5 min max / Δp Alapjel PL5 min max / Δp Alapjel Szabályozólap pozíció Csak rugóvisszatérítésű motor és pneumatikus állítómotor esetén NO Munkaáramú / nyomás alatt zárt NC Nyugvóáramú / nyomás alatt nyitott Tartozékok Elektronikus szabályozás TES Szabályozó, nyomás jeladó és meghajtás TEF Szabályozó, nyomás jeladó és rugóvisszatérítésű meghajtás TEX Szabályozó, nyomás jeladó és meghajtás kiegészítő kapcsolóval TEY Szabályozó, nyomás jeladó és rugóvisszatérítésű meghajtás kiegészítő kapcsolóval PG5 PJ5 PJ5 Pneumatikus szabályozás Légmennyiség szabályozó, meghajtással Nyomás és térfogatáram kaszkád (±0 Pa) Nyomás és térfogatáram kaszkád (±50 Pa) Példa megrendelések /60/TEX/ m³/h Anyag...horganyzott acéllemez Névleges méret...60 mm Szabályozó elem...elektronikus szabályozó, nyomás jeladó és meghajtás kiegészítő kapcsolóval Térfogatáram m³/h /60/PG5/ m³/h/no Anyag...horganyzott acéllemez Névleges méret...60 mm Szabályozó elem...pneumatikus térfogatáram szabályozó, meghajtással Térfogatáram m³/h Szabályozólap pozíció...nyugvóáramú 04/03 DE/hu K5. 4

6 Áramlástechnikai adatok Elektronikus szabályozás Térfogatáramtartományok A VAV-készülékek minimális nyomáskülönbsége fontos tényező a csővezetékek tervezése, valamint a ventilátor, és vele együtt a fordulatszám-szabályozó méretezése terén. Kellő nyomást kell biztosítani a csövekben minden üzemi körülmény esetén, illetve minden készüléknél. A fordulatszámszabályozó számára szükséges mérési pontokat is megfelelően kell megválasztani. Térfogatáram-tartományok és minimális nyomáskülönbség értékek Névleges méret p st min l/s m³/h Pa ± % CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 3 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 000 mm hosszú 4 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú K /03 DE/hu

7 Áramlástechnikai adatok Pneumatikus szabályozás Térfogatáramtartományok A VAV-készülékek minimális nyomáskülönbsége fontos tényező a csővezetékek tervezése, valamint a ventilátor, és vele együtt a fordulatszám-szabályozó méretezése terén. Kellő nyomást kell biztosítani a csövekben minden üzemi körülmény esetén, illetve minden készüléknél. A fordulatszámszabályozó számára szükséges mérési pontokat is megfelelően kell megválasztani. Térfogatáram-tartományok és minimális nyomáskülönbség értékek Névleges méret p st min l/s m³/h Pa ± % CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 3 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 000 mm hosszú 4 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú Rááramlási oldali körül mények Ív Elágazás A térfogatáram Δ pontossága a csővezeték rááramlási oldali egyenes szakaszára vonatkozik. A ívek, elágazások, konfúzorok vagy diffúzorok turbulenciát okozhat a csővezetékben, mely hatással lehet a mérésre. A csővezetékek illesztéseinek, pl. leágazás a fő vezetékről, meg kell felelnie az EN 505 szabványnak. Bizonyos beépítések esetén egyenes rááramlási oldali csőszakaszra van szükség. D Δp A legalább D görbületi sugarú ívek további egyenes csőszakasz nélkül a VAV-készülék előtt elhanyagolható hatással vannak a térfogatáram pontosságára. M D 5D Az elágazás erős turbulenciát okoz. A megjelölt Δ pontosságú térfogatáram csak legalább 5D hosszúságú rááramlási oldali egyenes csőszakasszal érhető el. Rövidebb rááramlási oldali szakaszok esetén perforált lemezre van szükség az ágban a VAV-készülék előtt. Ha egyáltalán nincs egyenes szakasz a rááramlási oldalon, a szabályozás nem lesz stabil, még perforált lemezzel sem. Δp M D 04/03 DE/hu K5. 43

8 Gyors méretezés Elektronikus szabályozás Áramlási zaj A gyors méretezés táblázatok kiváló áttekintést nyújtanak a helyiség várható hangnyomásszintjéről. A hozzávetőleges középértékek interpolálhatóak. A precíz középértékeket és a spektrális adatokat Easy Product Finder tervező programunkkal számíthatja ki. A névleges méret első kiválasztási kritériuma a tényleges min és max térfogatáram értékek. A gyors méretezési táblázat alapja az általánosan elfogadott hangcsillapítási szint. Ha a hangnyomásszint meghaladja a kívánt szintet, nagyobb VAV- készülékre és/vagy hangcsillapítóra van szükség. Gyors kiválasztás: áramlási zaj hangnyomásszintje [db(a)] Gyors méretezés: Hangnyomásszint 50 Pa nyomáskülönbségnél Névleges méret Áramlási zaj Lesugárzott zaj 3 4 L PA L PA L PA l/s m³/h db(a) < CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 3 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 000 mm hosszú 4 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú K /03 DE/hu

9 Gyors méretezés Pneumatikus szabályozás Áramlási zaj A gyors méretezés táblázatok kiváló áttekintést nyújtanak a helyiség várható hangnyomásszintjéről. A hozzávetőleges középértékek interpolálhatóak. A precíz középértékeket és a spektrális adatokat Easy Product Finder tervező programunkkal számíthatja ki. A névleges méret első kiválasztási kritériuma a tényleges min és max térfogatáram értékek. A gyors méretezési táblázat alapja az általánosan elfogadott hangcsillapítási szint. Ha a hangnyomásszint meghaladja a kívánt szintet, nagyobb VAV- készülékre és/vagy hangcsillapítóra van szükség. Gyors kiválasztás: áramlási zaj hangnyomásszintje [db(a)] Gyors méretezés: Hangnyomásszint 50 Pa nyomáskülönbségnél Névleges méret Áramlási zaj Lesugárzott zaj 3 4 L PA L PA L PA l/s m³/h db(a) <5 <5 < CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 3 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 000 mm hosszú 4 CA kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 04/03 DE/hu K5. 45

10 Méretek és tömeg Méretek A méretezett ábrája 600 B₃ C ØD H₃ A készülékekhez való hozzáféréshez hagyja szabadon Méretek Névleges méret ØD B 3 H 3 C mm Tömeg Névle ges méret m kg 5 7,5 5,5 60 7,5 5,5 00 9,0 7,0 50 9,0 7,0 35 3,0, ,0,0 elektronikus szabályozással pneumatikus szabályozással K /03 DE/hu

11 Kiírási szöveg Standard kiírási szöveg Ez a műszaki leírás bemutatja a termék általános jellemzőit. Az egyedi változatokhoz tartozó szövegezés az Easy Product finder tervező programunkkal generálható le. VAV-készülékek változó és állandó térfogatáramú robbanásveszélyes közegek levegő befúvó vagy - elszívó rendszereihez, 6 névleges méretben. Magas szabályozási pontosság (még rááramlási oldali ív esetén is; R = D). Mechanikus alkatrészekből, elektronikus szabályozókból és az ekvipotenciális kötéshez szükséges alkatrészekből álló üzemkész egység robbanásveszélyes közegekhez. Minden egység tartalmaz egy átlagoló nyomáskülönbség- érzékelőt a térfogatáram mérésére, valamint egy szabályozólapot. Gyárilag készreszerelt szabályozók vezetékeléssel és csövekkel. Nyomáskülönbség-érzékelő 3 mm-es mérőfuratokkal (por és szennyeződések ellen védve) Ajakos tömítésű csőcsonk a kör keresztmetszetű csövek csatlakoztatásához az EN 506 vagy EN 380 alapján. A zárt lamella légtömör zárást biztosít az EN 75 szabvány szerint, 4. osztály (5 és 60 közti névleges méretek, 3. osztály). Készülékház tömörség az EN 75 szerint, C osztály. Tartozékok Változtatható térfogatáram szabályozás az elektronikus szabályozóval egy vezérlő jel kapcsolásához, valamint egy tényleges érték jellel, mely integrálható a központi épület felügyeleti rendszerhez. Tápfeszültség: 4 V AC Meghajtás tápfeszültsége: 30 V AC Jelfeszültségek: 0 0 V DC A tényleges érték jel úgy viszonyul a névleges térfogatáramhoz, hogy az üzembe helyezés és az azt követő beállítás leegyszerűsödik Térfogatáram a névleges térfogatáram kb. 5 00%-a Állítható futásidejű meghajtás: 7,5 0 s Méretezési adatok [m³/h] Δp st [Pa] L PA Áramlási zaj [db(a)] L PA Lesugárzott zaj [db(a)] Különleges ismérvek ATEX jelölés és tanúsítvány II. osztályú ATEX berendezés, engedélyezett a használata. és. zónában; elektronikus szabályozással. és. zónákban is A térfogatáram később mérhető és helyileg szabályozható; a beállítás személyi számítógépre telepített szoftver segítségével lehetséges Anyagok és felületek A készülékház és cső belseje a szabályozólap horganyzott acélból készült A szabályozó alkatrészek öntött alumíniumból készültek (pneumatikus szabályozás: műanyag) Műanyag csapágyak A szabályozólap rozsdamentes acél TPE (hőre lágyuló elasztomer) tömítéssel Alumínium nyomáskülönbség-érzékelő A légcsatorna (belső cső) rozsdamentes acél vagy porfestett (választható) Kialakítás Horganyzott acéllemez P: A cső belseje porfestett, ezüstszürke (RAL 700) A: A cső belseje rozsdamentes acél Műszaki adatok Névleges méretek: 5, 60, 00, 50, 35, 400 Térfogatáram tartomány: l/s vagy m³/h Térfogatáram szabályozási tartomány: kb. a névleges térfogatáram 5 00 %-a Nyomáskülönbség: Pa 04/03 DE/hu K5. 47

12 Kiírási szöveg Rendelési opciók Típus VAV-készülék robbanásveszélyes közegekhez Anyag Nincs bejegyzés: horganyzott acéllemez P A A cső belseje porfestett, ezüstszürke (RAL 700) A cső belseje rozsdamentes acél Névleges méret [mm] Működtetési értékek [m³/h vagy l/s, Pa] Elektronikus szabályozás TE min max Pneumatikus szabályozás PG5 min max PJ5 min max / Δp Alapjel PL5 min max / Δp Alapjel Szabályozólap pozíció Csak rugóvisszatérítésű motor és pneumatikus állítómotor esetén NO Munkaáramú / nyomás alatt zárt NC Nyugvóáramú / nyomás alatt nyitott Tartozékok Elektronikus szabályozás TES Szabályozó, nyomás jeladó és meghajtás TEF Szabályozó, nyomás jeladó és rugóvisszatérítésű meghajtás TEX Szabályozó, nyomás jeladó és meghajtás kiegészítő kapcsolóval TEY Szabályozó, nyomás jeladó és rugóvisszatérítésű meghajtás kiegészítő kapcsolóval PG5 PJ5 PJ5 Pneumatikus szabályozás Légmennyiség szabályozó, meghajtással Nyomás és térfogatáram kaszkád (±0 Pa) Nyomás és térfogatáram kaszkád (±50 Pa) K /03 DE/hu

13 .5 X XAlapvető információ és meghatározások testregistrierung Alapvető információ és meghatározások Változtatható térfogatáram-szabályozás VARYCONTROL Termékkiválasztás Alapvető méretek Jelmagyarázat Korrekciós értékek rendszercsillapításhoz Mérések Méretezés és méretezési példa Működési mód Üzemmódok 04/03 DE/hu K5.5

14 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Termékkiválasztás Típus LVC TVR TVJ TVT TZ-Silenzio TA-Silenzio TVZ TVA TVM TVRK TVLK Rendszer típusa Befúvás Elszívás Kettős légcsatorna (befúvás) Légcsatorna csatlakozás, ventilátor felőli oldal Kör Négyszögletes Térfogatáram-tartomány Legfeljebb [m³/h] Legfeljebb [l/s] Levegő minőség Szűrt Elszívás irodákban Szennyezett Vezérlő funkció Változtatható Állandó Min/Max Nyomásszabályozás Master/Slave Master Lezárás mód Szivárgás Légtömör Akusztikai elvárások Magas < 40 db (A) Alacsony < 50 db (A) Más funkciók Térfogatáram mérés Különleges területek Potenciálisan robbanásveszélyes közegben Laboratóriumok, tisztaszobák, operációs helyiségek (EASYLAB, TCU-LON II) Lehetséges Bizonyos körülmények esetén lehetséges: Erős felépítésű készülékváltozat és/vagy specifikus szabályozókomponens vagy hasznos kiegészítő termék Nem lehetséges K5.5 04/03 DE/hu

15 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Alapvető méretek ØD [mm] Rozsdamentes acélból készült VAV készülékek: légcsatornacsonk külső mérete Rozsdamentes acélból készült VAV készülékek: légcsatornacsonk külső mérete B₂ [mm] A légcsatornaprofil külső méretei (szélesség) B₃ [mm] Egység szélessége ØD₁ [mm] Csatlakozókarimák lyukkörátmérője H [mm] Légcsatorna magassága ØD₂ [mm] Csatlakozókarimák külső átmérője ØD₄ [mm] A csatlakozókarima csavarfuratok belső átmérője L [mm] Az egység hossza a csatlakozócsonkkal együtt L₁ [mm] Készülékház vagy akusztikai borítás hossza W [mm] Légcsatorna szélessége B₁ [mm] A légcsatornaprofil csavarfurat kiosztása (vízszintes) H₁ [mm] A légcsatornaprofil csavarfurat kiosztása (függőleges) H₂ [mm] A légcsatornaprofil külső méretei (magasság) H₃ [mm] Egység magassága n [ ] Csatlakozókarima csavarhelyek száma T [mm] Csatlakozókarima vastagsága m [kg] Az egység tömege a minimálisan szükséges tartozékokkal (pl. Compact szabályzó) Jelmagyarázat f m [Hz] Oktávsáv középfrekvencia nom [m³/h] and [l/s] Névleges térfogatáram (00%) L PA [db(a)] A értékre vonatkoztatott hangnyomásérték, a levegő által keltett zajra vonatkozóan, a rendszercsillapítás figyelembevételével L PA [db(a)] A értékre vonatkoztatott hangnyomásérték, a levegő által keltett zajra vonatkozóan, másodlagos hangcsillapítóval, a rendszercsillapítás figyelembevételével L PA [db(a)] A értékre vonatkoztatott hangnyomásérték, a lesugárzott zajra vonatkozóan, a rendszercsillapítás figyelembevételével [m³/h] and [l/s] Térfogatáram Δ [± %] Térfogatáram pontosság Δ meleg [± %] Kettős légcsatornájú VAV-készülékek térfogatáram pontossága meleg levegő esetében Δp st [Pa] Statikus nyomáskülönbség Δp st min [Pa] Minimális statikus nyomáskülönbség L PA3 [db(a)] A értékre vonatkoztatott hangnyomásérték, a lesugárzott zajra vonatkozóan, másodlagos akusztikus borítással, a rendszercsillapítás figyelembevételével Minden hangnyomásszint 0 μpa-on alapul. Zaj definíciója Statikus nyomáskülönbség L PA p st Áramlási zaj Lesugárzott zaj 04/03 DE/hu K5.5 3

16 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások A gyorskiválasztó táblázatokban olvashatóak a helyiségben várható hangnyomásszintek az áramlási zajra és a lesugárzott zajra vonatkozóan. A helyiség hangnyomásszintje a termék hangnyomásszintjének adott térfogatáramhoz és nyomáskülönbséghez tartozó érték és a helyiség csillapításának és szigetelésének eredménye. Ennek követeztében az általánosan elfogadott hangcsillapítási és szigetelési értékeket figyelembe vettük a táblázatokban. Az áramlási zaj hangnyomásszintjének csökkentése Az áramlási zaj hangnyomásszintjét a levegőáramlás a légcsatornákban, a torkolati reflexió és a helyiségcsillapítás is befolyásolja. A mennyezeti szigetelés és helyiségcsillapítás befolyásolja a lesugárzott zaj hangnyomásszintjét. VAV-készülék Elosztás a légcsatornákban 3 Irányváltás 4 Torkolati reflexió 5 Mennyezetszigetelés Korrekciós értékek akusztikai gyorsmérete zéshez A légcsatornában történő elosztáshoz tartozó korrekciós értékek az egyes légmennyiség szabályzókhoz rendelt diffúzorok számán alapul. Ha csak egy diffúzor van (becslés: 40 l/s vagy 500 m³/h), nincs szükség korrekcióra. A rendszercsillapítási értékekhez figyelembe lett véve egy irányváltás. pl. a diffúzor csatlakozódoboz vízszintes csatlakozással. A csatlakozódoboz függőleges csatlakozása nem eredményez rendszercsillapítást. További irányváltások alacsonyabb hangnyomásszintet eredményeznek. Oktávkorrekció az elosztáshoz a légcsatornákban használatos áramlási zaj számításához [m³/h] l/s [db] Rendszercsillapítás oktávonként VD 08-hez, áramlási zaj számításához Középfrekvencia [Hz] ΔL db Irányváltás Torkolati csillapítás Helyiségcsil lapítás Oktávkorrekció lesugárzott zaj számításához Középfrekvencia [Hz] ΔL db Mennyezetszige telés Helyiségcsil lapítás K /03 DE/hu

17 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Mérések Az áramlási zajhoz és lesugárzott zajhoz tartozó akusztikai adatok meghatározása az EN ISO 535 szerint történt. Minden mérés hangszigetelt szobában történt EN ISO 374 szerint. Az áramlási zaj mérése Δp st 3 L PA Hangszigetelt szoba VAV-készülék 3 Mikrofon 4 Ventilátor 5 Hangcsillapító Lesugárzott zaj mérése 4 5 Δp st 3 L PA Hangszigetelt szoba VAV-készülék 3 Mikrofon 4 Ventilátor 5 Hangcsillapító 04/03 DE/hu K5.5 5
