1 North Budapest Wastewater Treatment Plant Nutrient Reduction Project Észak-pesti Szennyvíztisztító Telep Tápanyag Eltávolítási Projekt

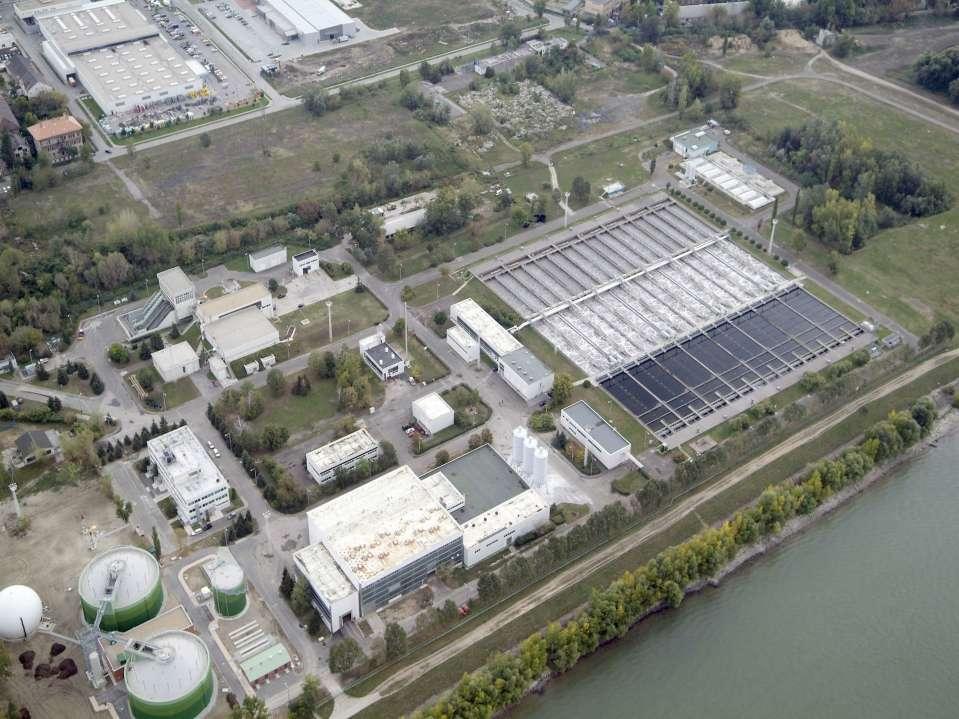

2 History of North Budapest Wastewater Treatment Plant Az Észak-pesti Szennyvíztisztító Telep története

Startup of premechanical unit:1980 Startup of biological, and sludge treatment: 1986 Upgrade and extension of the sludge line: 2000 Upgrade and extension of the wastewater line: 2002 Mesophilic

3 Startup of premechanical unit:1980 Startup of biological, and sludge treatment: 1986 Upgrade and extension of the sludge line: 2000 Upgrade and extension of the wastewater line: 2002 Mesophilic Digester and bio-gas utilization: 2008 Nutrient Removal Phase 2010 Előmechanikai tisztítás üzembe helyezése: 1980 Biológiai tisztítás és iszapkezelés üzembe helyezése: 1986 Iszapvonal korszerűsítése és bővítése: 2000 Vízvonal Iszapvonal korszerűsítése és bővítése: 2002 Mezofil rothasztók és biogáz hasznosítás: 2008 Tápanyag eltávolítási fokozat: 2010

4 Water catchment area of North Budapest Wastewater Treatment Plant Az Észak-pesti Szennyvíztisztító Telep vízgyűjtő területe NORTH BUDAPEST WASTEWATER TREATMENT PLANT

wastewater from sewer system GLOBAL ENVIRONMENTAL FACILITY pressure pipe from Angyalföld FeCl 3 Pók street pressure Nutrient pipeline Reduction pumping station Project - Budapest Component mechanical

5 wastewater from sewer system GLOBAL ENVIRONMENTAL FACILITY pressure pipe from Angyalföld FeCl 3 Pók street pressure Nutrient pipeline Reduction pumping station Project - Budapest Component mechanical combined sand primary final settling tank screens and grease trap clarifier anoxic zone oxic zone Phase of the project Tápanyag Eltávolítási Projekt - Budapesti aeration komponens screenings aeration screenings surplus primary sludge sand Projekt fázisai sludge nitrate recirculation grease mixed sludge recirculation sludge treated water polyelectrolyte adding belt thickener digesters polylectrolyte adding FeCl 3 Ca(OH) 2 membrane-type and chamber-type presses mixed sludge tank biogas digested sludge holder conditioned sludge storage tank dewatered sludge return flow biogas treatement (gravel and ceramic filter, desulphurizer ) gas holder CHP Flow-process diagram of the North-Pest Wastewater Treatement Plant Folyamatábra - Észak-pesti Szennyvíztisztító Telep

6 Phase of the project: Stage I. Pre-Qualification Phase Stage II. Bidding Phase -Technical bidding -Financial bidding Contract signature Completion of plant Guarantee test A projekt fázisai: I. ÜtemElőminősítési fázis II. Ütem Az ajánlati fázis -Műszaki ajánlat -Pénzügyi ajánlat Szerződés aláírása Megvalósítás Próbaüzem

Quantity of influent raw Befolyó szennyvíz mennyisége 2015-re prognosztizált hidraulikai terhelés / Hydraulic loads forecasted for year 2015: Paraméterek / Parameters Egység / Units Összes bejövő /

7 Quantity of influent raw Befolyó szennyvíz mennyisége 2015-re prognosztizált hidraulikai terhelés / Hydraulic loads forecasted for year 2015: Paraméterek / Parameters Egység / Units Összes bejövő / Total inlet Éves összes szennyvíz hozam Total wastewater flow / year m³/y 66,430,000 Maximális napi mennyiség Maximum daily quantity Q max m³/d 200,000 Átlagos napi mennyiség Average daily quantity Q ave m³/d 182,000 Minimális napi mennyiség Minimum daily quantity Q min m³/d 146,000 Átlagos órai mennyiség Average hourly quantity Q aveh m³/h 7,583 Maximális órai mennyiség Maximum hourly quantity Q maxh m³/h 12,513

Incoming loads Terhelések Paraméter / Parameters Egység / Units Átlagos napi terhelés / Average daily load Maximális napi terhelés / Maximum daily load KOI /

8 Incoming loads Terhelések Paraméter / Parameters Egység / Units Átlagos napi terhelés / Average daily load Maximális napi terhelés / Maximum daily load KOI / COD kg/d 133, ,600 BOI 5 / BOD 5 kg/d 72,800 80,000 ÖLEA / TSS kg/d 63, ,600 ÖN / TN kg/d 11,575 12,720 N-NH 4 kg/d 7,553 8,300 ÖP / TP kg/d 1,984 2,180

Effluents Standard Elfolyó víz határértéke Paraméter / Parameters Elfolyó víz határértéke / Effluents Standard Vizsgálandó minta / Sample compliance rule BOI 5 / BOD 5 25 mg/l Napi átlagos / Daily

9 Effluents Standard Elfolyó víz határértéke Paraméter / Parameters Elfolyó víz határértéke / Effluents Standard Vizsgálandó minta / Sample compliance rule BOI 5 / BOD 5 25 mg/l Napi átlagos / Daily average KOI / COD 75 mg/l Napi átlagos / Daily average ÖLEA / TSS 35 mg/l Napi átlagos / Daily average ÖN / TN 30 mg/l Napi átlagos / Daily average NO 3 50 mg/l Napi átlagos / Daily average N-NH mg/l Napi átlagos / Daily average ÖP / TP 2 mg/l Napi átlagos / Daily average

10 Technical Description Műszaki ismertetés

New Race Track Aeration Tank + DN Tank Új keringetett levegőztető + DN medence Total Volume: 49 700 m 3 /

3 Modification of Existing Aeration Tank Átalakítandó Levegőztető Medence Total Volume: 58 300 m 3 / Összes

New Final Sedimentation Tanks Új Utóülepítő Medencék Total Volume: 24 100 m 3 Összes Térfogat: 24 100 m 3

Existing Primary Sedimentation Tanks Meglévő Előülepítő Medencék Total Volume: 4600 m 3 Összes Térfogat:

11 New Race Track Aeration Tank + DN Tank Új keringetett levegőztető + DN medence Total Volume: m 3 / Összes Térfogat: m 3 Part of volume Denitrification: m 3 Denitrifikáló rész térfogata: m 3 Modification of Existing Aeration Tank Átalakítandó Levegőztető Medence Total Volume: m 3 / Összes Térfogat: m 3 Part of volume Denitrification: m 3 Denitrifikáló rész térfogata: m 3 New Final Sedimentation Tanks Új Utóülepítő Medencék Total Volume: m 3 Összes Térfogat: m 3 New Blower House Új Fúvó Gépház Total Capacity: m 3 air/ hour Összes Kapacitás: m 3 / óra Existing Primary Sedimentation Tanks Meglévő Előülepítő Medencék Total Volume: 4600 m 3 Összes Térfogat: 4600 m 3 Existing Blower House Meglévő Fúvó Gépház Total Capacity: m 3 air/ hour Összes Kapacitás: m 3 / óra

12 Biological nitrogen removal Biológiai nitrogén eltávolítási technológia Biological nitrogen removal Anoxic zone Aerobic/anoxic zone ( Periodic Aeration ) final clarification NO 3 N 2 NH 4 NO 3 NO 3 N 2 inlet denitrification by micro-organisms nitrification by micro-organisms denitrification by micro-organisms outlet recirculation NO 3 Air returned activated sludge Excess sludge

Anoxic zone Periodic Anoxic zone aeration Denitrification Periodic Denitrifikáció NOx

13 Nitrification and denitrification process Nitrifikációs és denitrifikációs folyamatok Nitrification Anoxic Nitrifikáció zone NH4 + +O 2 +CO2 (MOA ) MOA + NOx + 2 H + Anoxic zone Periodic Anoxic zone aeration Denitrification Periodic Denitrifikáció NOx + BOI5 aeration + H + (MOH) MOH + N 2 + CO 2 Periodic aeration Periodic aeration Anoxic zone

14 Planned nitrogen Completion removal of plant technology Tervezett nitrogén Építés eltávolítási technológia Anoxic zone Aerobic zone ( Aeration ) final sedimentation NO 3 N 2 NH 4 NO 3 inlet denitrification by micro-organisms nitrification by micro-organisms outlet recirculation NO 3 Air returned activated sludge Excess sludge

15 Constuction of new buildings and structures Az új műtárgyak építési és szerkezetépítési munkái

16 Installation of reinforcement - Race track aeration tank Betonacél szerelés Keringetett levegőztető medencék

17 Formworks - Race track aeration tank Zsaluzás - Keringetett levegőztető medencék

18 Concreting - Race track aeration tank Betonozás Keringetett levegőztető medencék

19 New race track aeration tank Új keringetett levegőztető medencék

20 New denitrification tank Új denitrifikáló medencék

21 New Final Sedimentation Tanks Új utóülepítő medencék

22 Technological modification of the existing structures Meglévő műtárgysor szerkezeti átalakítása

23 Technological modification of the existing tank Technológiai átalakítás a meglévő levegőzető medencén

24 Existing biological line after modification Meglévő biológiai vonal az átalakítás után

25 Guarantee test Próbaüzem

26 Guarantee test The first period - adjustment The Contractor adjusts the operation of the whole plant, and the effluent water quality parameters. At the end of the adjustment period the Contractor informs the Employer that the plant is ready for the start of the tests to justify the effluent water parameters and functional guaranties. The maximum duration of the adjustment period is 2 months. Próbaüzem Első periódus - beszabályozás Vállalkozó beszabályozza a teljes telep működését és az elfolyó víz paramétereit. Ennek a beállítási periódusnak a végén a Vállalkozó értesíti a Megbízót, hogy a telep készen áll az elfolyó víz paramétereit és a funkcionális garanciákat igazoló vizsgálat elkezdésére. A beszabályozási periódus hossza maximum 2 hónap. 2 months 2 hónap

27 Guarantee test The second period Justification of functional guaranties and effluent parameters Quality of the influent and effluent water shall be measured with daily frequency. The way of sampling: 24 hour time-proportional composite sample Contractor shall perform functional guarantee values connected to specific chemical, and energy consumptions in monthly average.. Próbaüzem Második periódus Funkcionális garanciák és az elfolyó paraméterek igazolása A befolyó és elfolyó szennyvíz minőségét napi gyakorisággal kell vizsgálni. A mintavétel módja 24 órás átlagminta. A vállalkozónak a funkcionális garanciákban vállalt fajlagos vegyszer és energia fogyasztási értéket havi átlagban kell teljesíteni. 10 months 10 hónap

Quality parameters during the test operation (01.06.2010 23.03.

28 Quality parameters during the test operation ( ) Befolyó és elfolyó vízminőségi átlagadatok a próbaüzem teljesítési időszaka alatt Paraméter / Parameters Befolyó / Influent Elfolyó / Effluent Határérték / Standard value COD 378 mg/l 37 mg/l 125 mg/l BOD mg/l < 10 mg/l 25 mg/l TSS 199 mg/l 7 mg/l 35 mg/l TN 47.1 mg/l 11.5 mg/l 30 mg/l TP 5.3 mg/l 1.1 mg/l 2 mg/l

29 Comparing effluent water quality before and during the test operation Elfolyó vízminőség összehasonlítása a próbaüzem előtt és alatt [mg/l] COD COD 37 TN 30,2 NH 4 -N 24,8 10 TN 11,5 NH 4 -N 2,3 TP 2,56 TP 1,10 0 Average results from 2009 Average results during the test operation 2009-es átlagadatok Átlagértékek a próbaüzem alatt

30 THANK YOU FOR YOUR ATTENTION! KÖSZÖNÖM A MEGTISZTELŐ FIGYELMÜKET!
