A számítógépes vezérlés szerepe a talajvíztisztítás hatékonyságának növelésében

Átírás

1 A számítógépes vezérlés szerepe a talajvíztisztítás hatékonyságának növelésében Stickel János XVII. Konferencia a felszín alatti vizekről Siófok, március ELGOSCAR-2000 Környezettechnológiai és Vízgazdálkodási Kft Budapest, Klapka utca 1-3. Tel.: +36/1/ , Fax: +36/1/ iroda@elgosca

2 Célok Kármentesítési üzemidő kihasználása a.) üzemidő maximalizálás, üzembiztonság javítása b.) víztermelési rendszer optimalizálása c.) szennyezőanyag extrakciójának maximalizálása d.) karbantartási állásidő minimalizálása e.) eszközök kihordási idejének javítása Szennyező anyag degradációjának és transzportjának optimalizálása Energiahatékonyság javítása Humán faktor ellenőrzése Kármentesítés előrehaladása, kivitelezői felelősség Minőségbiztosítás

3 Eszközök Technológia Humán elektronikus adatgyűjtő-vezérlő rendszerek adaptálása Manuális kezelői állomány feladatkörének bővítése Megoldás Kb. 90%-ban technikai feltételek Kb. 10%-ban humán ráfordítás

4

5

6 Döntési eljárás

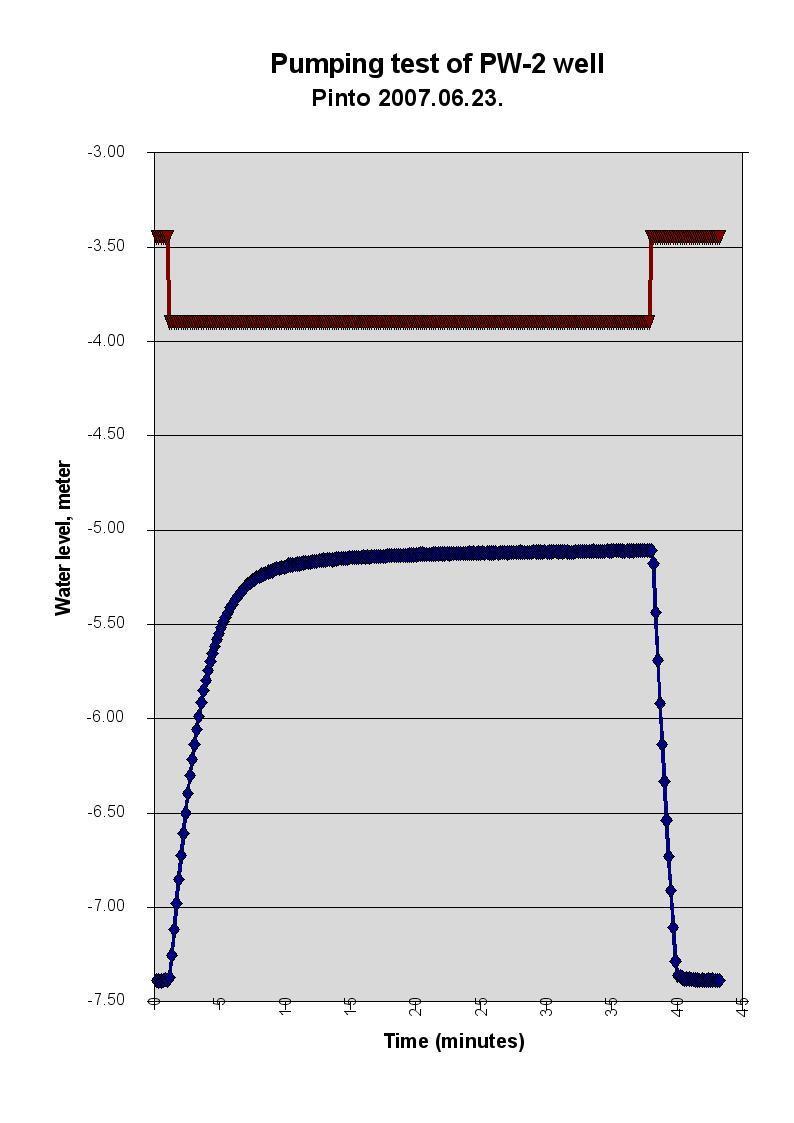

7 12:41:46 12:42:29 12:43:12 12:43:55 12:44:38 12:45:22 12:46:05 12:46:48 12:47:31 IT-leve Q (m3/h) Megoldandó feladatok 1. Rendszereszközök üzemkarakterisztikája L4 water time series L4 water P-Q function IT Pinj time P (bar) P Q 0,31 1,56 0,65 2,15 0,98 3,22 Specific inlet Free outlet 2,79 0,43 m3/h/bar m3/h

8 P(bar), Q(m3/h Q(m3/ó) Megoldandó feladatok 2. Rendszereszközök üzemkarakterisztikája L5 air P-Q time series L5 air P-Q cross-plot P(air) (Q(air) 7,00 6,50 6,00 5,50 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 13:32:10 13:35:02 13:37:55 13:40:48 13:43:41 Time 0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 P(bar) LINA LINB Correl 10,03-6,32 0,98 Zero-flow resistivity 0,63 Bar

9 Megoldandó feladatok 3. Rendszereszközök üzemkarakterisztikája

10 Tisztítási hatásfok % Tisztítási hatásfok % Megoldandó feladatok 4. Rendszereszközök üzemkarakterisztikája Hatásfok a Kh fv.-ben Hatásfok a forráspont fv.-ben alifás VOCL Tél Nyár ,00E-04 1,00E-03 1,00E-02 1,00E-01 1,00E+00 Kh Forráspont, Celsius

11 Megoldandó feladatok 5. Üzemállapotok nyomonkövetése

12 00:00 01:00 02:00 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 Amper, méter Megoldandó feladatok 6. Üzemállapotok nyomonkövetése Vízkezelő kiárasztó fokozat napi üzem Biogal KI1aram KI1frek T3szint Qki

13 Megoldandó feladatok 7. Üzemparaméterek meghatározása

14 Koncentráció, ug/l Koncentráció, ug/l Koncentráció, ug/l Koncentráció, ug/l Állapot diagrammok 70 Q - C diagram TCE 70 Q - C diagram TCA TCE(min) TCE(max) 30 TCA(min) TCA(max) hozam, m3/ó hozam, m3/ó 70 Q - C diagram TTA 70 Q - C diagram Összes VOCL TTE(min) TTE(max) 30 ÖsszVOCL(min) ÖsszVOCL(max) hozam, m3/ó hozam, m3/ó

15 Bt-1 BT-2 BT-3 BT-4 BT-5 BT-6 BT-7 BT-9 BT-10 BT-11 BT-12 BT-13 BT-14 BT-15 BT-16 BT-17 BT-18 BT-19 BT-12A BT-19A Qmax m3/ó Eredmény Kitermelés elosztási diagram

16 Megoldandó feladatok 7. Üzemparaméterek meghatározása 1. sz. Vízkitermelés tervező adatlap (tervezés hatásrádiusz alapján) Budapesti Vegyiművek Fogadó vízkezelő: I.ab Számítás dátuma: Vízkezelő max. kapacitás: 40 m3/ó % Vízkitermelésben lekötött kapacitás: 5.63 m3/ó 14.1 % Szabad tisztítási kapacitás: m3/ó 85.9 % Napi eredő szennyezett vízkitermelés: 135 m3/nap Bejövő átlagos CH-koncentráció: 9038 ug/liter Bejövő átlagos sókoncentráció: mg/liter Napi eredo CH-kitermelés: 1.22 kg/nap Napi eredo sóterhelés: 2436 kg/nap Víztermelési rendszer részletezése vezetékágankénti bontásban Kiindulási adatok Számított adatok Szennyezőanyag-gyorsmérleg Termelőkút Tervezett Aktuális k- Aktuális LINA Szükséges Szükséges Összesített Össz oldott napi termelt Átlagos CHkoncentráció Napi termelt hatásrádiusz tényező paraméter sűllyesztés kúthozam vízhozam anyag sótömeg CH-tömeg méter m/sec liter/perc/m m m3/ó m3/ó mg/l kg ug/l kg I/ E I/ E I/ E I/ E TV I/1-4 ág összesen: I/ E I/ E I/ E I/ E TV I/12-15 ág összesen: II/ E II/ E II/ E II/6 beszakadva, jelenleg nem üzemeltethető II/ E II/ E II/ E II/ E TV II/3-10 ág összesen: Minden vezetékág összesen:

17 Area, m2 A kármentesítés befejezése The Area of the benzene-contaminated water Estimated ending time ug/l Area (>20ug/l)

18 Konklúzió Reális áttekintés a rendszerről és a belső folyamatokról Optimális karbantartási lehetőség Gyors döntés a beavatkozásokhoz Előrehaladás kézben tartása, hatékonyság, kivitelezői felelősség érvényesítése

19 Köszönöm a megtisztelő figyelmet! Előadó: Stickel János
