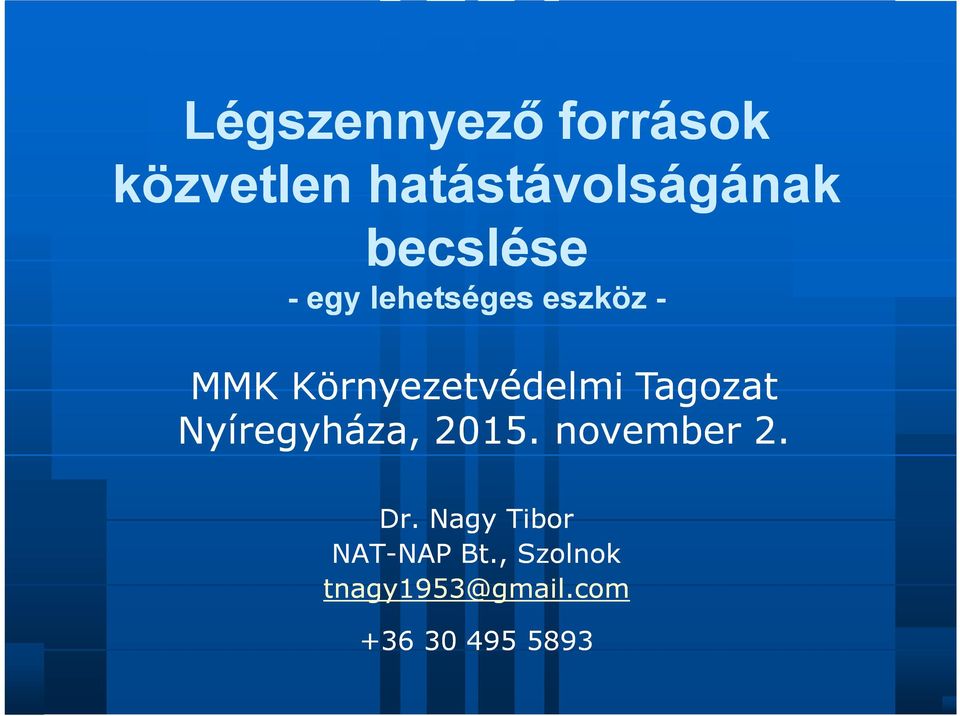

1 Légszennyező források közvetlen hatástávolságának becslése - egy lehetséges eszköz - MMK Környezetvédelmi Tagozat Nyíregyháza, november 2. Dr. Nagy Tibor NAT-NAP NAP Bt., Szolnok tnagy1953@gmail.comgmail.com

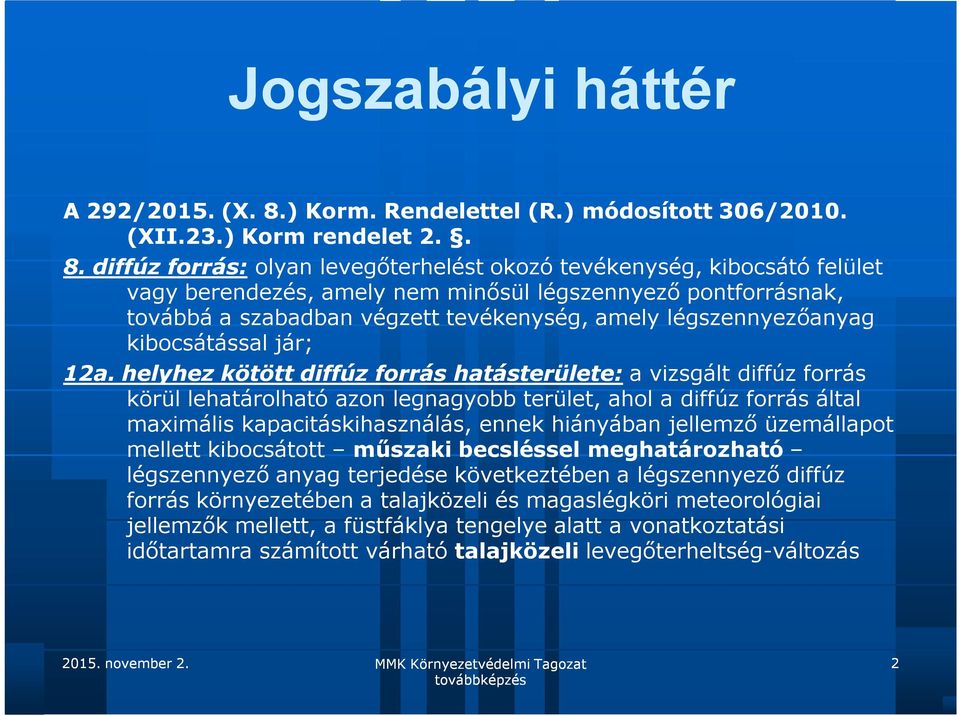

2 Jogszabályi háttér A 292/2015. (X. 8.) Korm. Rendelettel (R.) módosított 306/2010. (XII.23.) Korm rendelet diffúz forrás: olyan levegőterhelést okozó tevékenység, kibocsátó felület vagy berendezés, amely nem minősül légszennyező pontforrásnak, továbbá a szabadban végzett tevékenység, amely légszennyezőanyag kibocsátással jár; 12a. helyhez kötött diffúz forrás hatásterülete: a vizsgált diffúz forrás körül lehatárolható azon legnagyobb terület, ahol a diffúz forrás által maximális kapacitáskihasználás, ennek hiányában jellemző üzemállapot mellett kibocsátott műszaki becsléssel meghatározható légszennyező anyag terjedése következtében a légszennyező diffúz forrás környezetében a talajközeli és magaslégköri meteorológiai jellemzők mellett, a füstfáklya tengelye alatt a vonatkoztatási időtartamra számított várható talajközeli levegőterheltség-változás 2

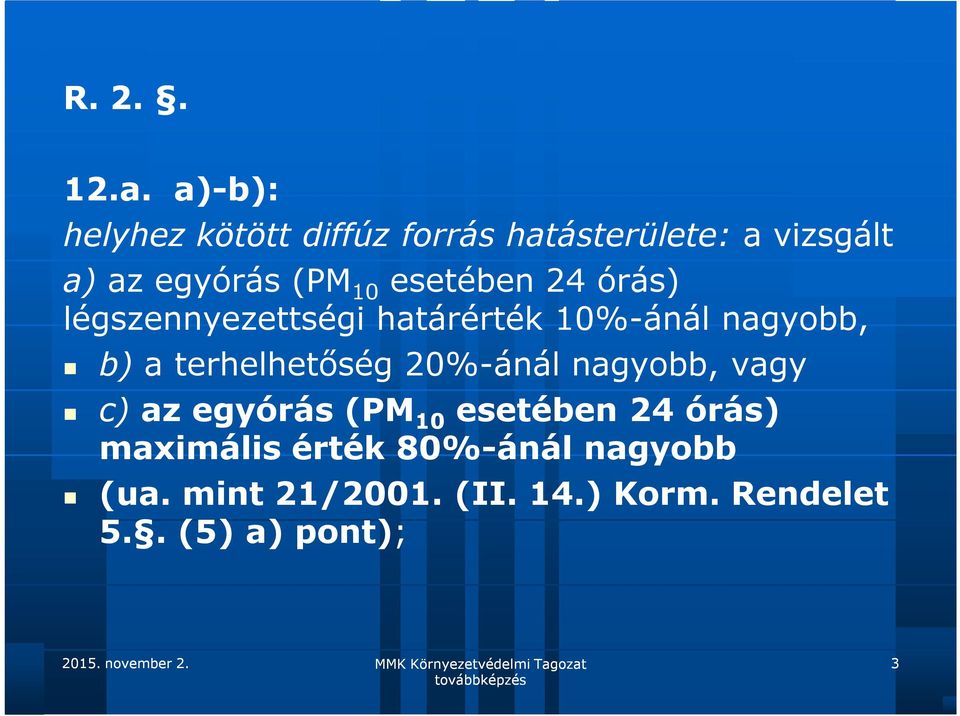

3 R a. a)-b): ): helyhez kötött diffúz forrás hatásterülete: a vizsgált a) az egyórás (PM 10 esetében 24 órás) légszennyezettségi határérték 10%-ánál nagyobb, b) a terhelhetőség 20%-ánál nagyobb, vagy c) az egyórás (PM 10 esetében 24 órás) maximális érték 80%-ánál nagyobb (ua. mint 21/2001. (II. 14.) Korm. Rendelet 5.. (5) a) pont); 3

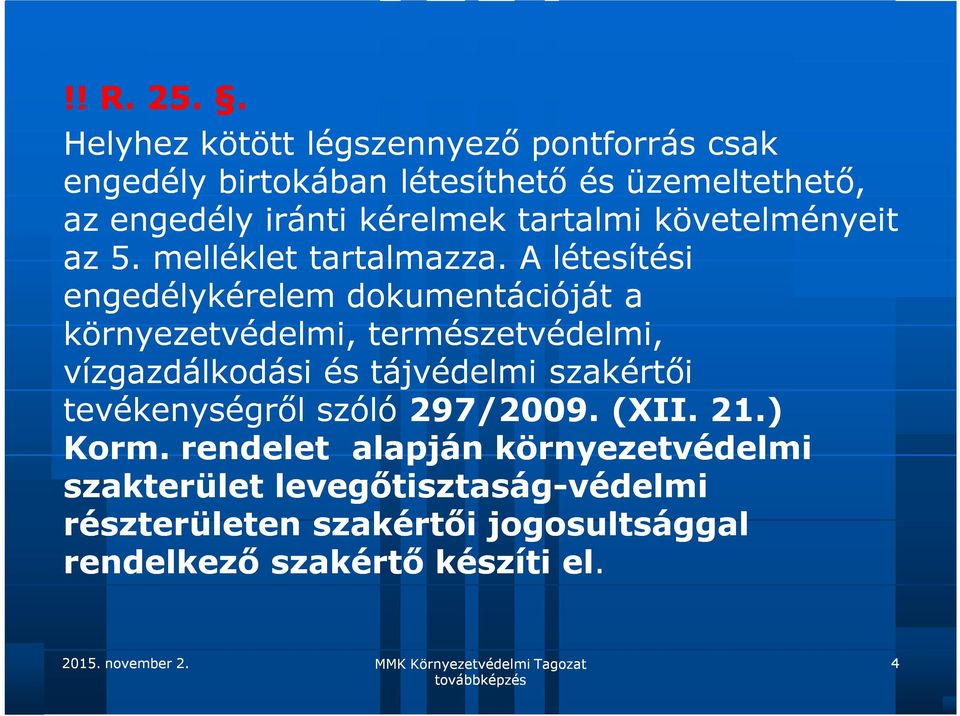

4 !! R Helyhez kötött légszennyező pontforrás csak engedély birtokában létesíthető és üzemeltethető, az engedély iránti kérelmek tartalmi követelményeit az 5. melléklet tartalmazza. A létesítési engedélykérelem dokumentációját a környezetvédelmi, természetvédelmi, vízgazdálkodási és tájvédelmi szakértői tevékenységről szóló 297/2009. (XII. 21.) Korm. rendelet alapján környezetvédelmi szakterület levegőtisztaság-védelmi védelmi részterületen szakértői jogosultsággal rendelkező szakértő készíti el. 4

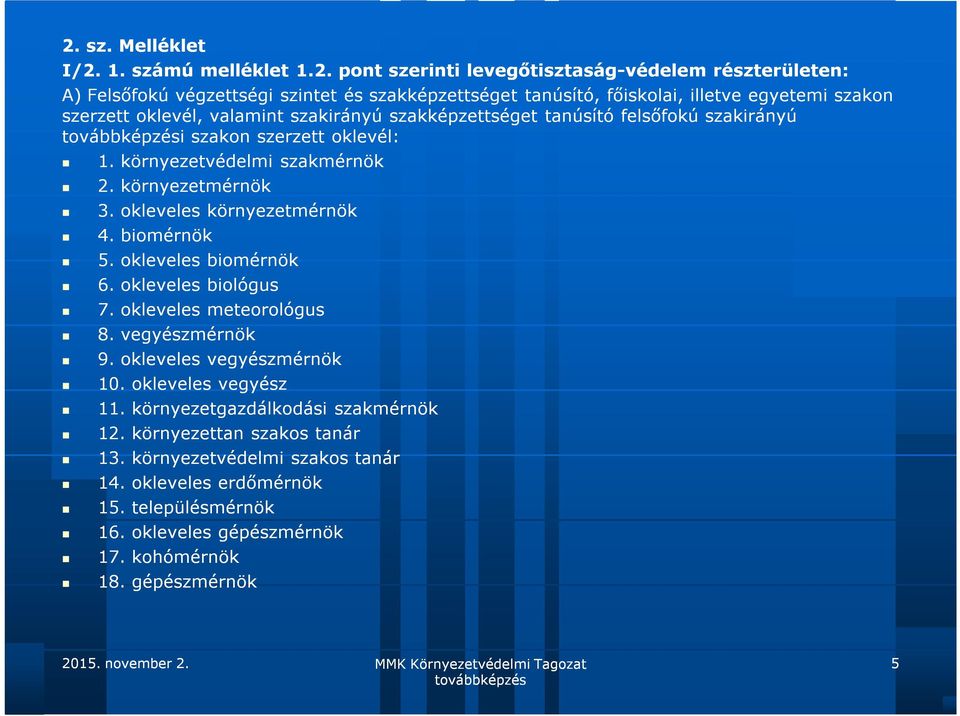

5 2. sz. Melléklet I/2. 1. számú melléklet 1.2. pont szerinti levegőtisztaság-védelem védelem részterületen: A) Felsőfokú végzettségi szintet és szakképzettséget tanúsító, főiskolai, illetve egyetemi szakon szerzett oklevél, valamint szakirányú szakképzettséget tanúsító felsőfokú szakirányú i szakon szerzett oklevél: 1. környezetvédelmi szakmérnök 2. környezetmérnök 3. okleveles környezetmérnök 4. biomérnök 5. okleveles biomérnök 6. okleveles biológus 7. okleveles meteorológus 8. vegyészmérnök 9. okleveles vegyészmérnök 10. okleveles vegyész 11. környezetgazdálkodási szakmérnök 12. környezettan szakos tanár 13. környezetvédelmi szakos tanár 14. okleveles erdőmérnök 15. településmérnök 16. okleveles gépészmérnök 17. kohómérnök 18. gépészmérnök 5

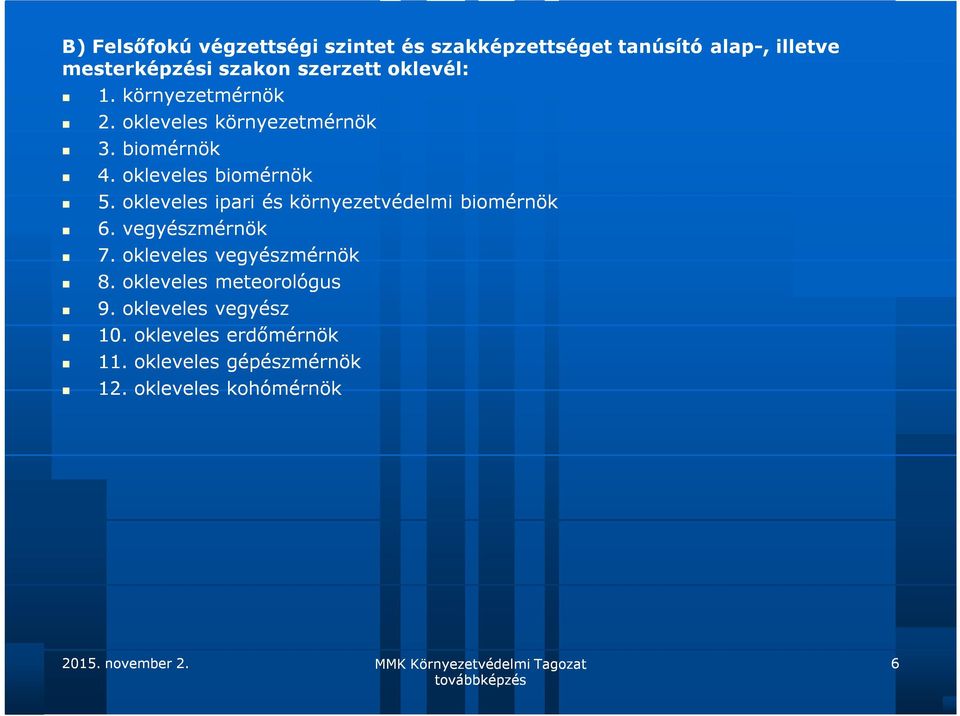

6 B) Felsőfokú végzettségi szintet és szakképzettséget tanúsító alap-, illetve mesterképzési szakon szerzett oklevél: 1. környezetmérnök 2. okleveles környezetmérnök 3. biomérnök 4. okleveles biomérnök 5. okleveles ipari és környezetvédelmi biomérnök 6. vegyészmérnök 7. okleveles vegyészmérnök 8. okleveles meteorológus 9. okleveles vegyész 10. okleveles erdőmérnök 11. okleveles gépészmérnök 12. okleveles kohómérnök 6

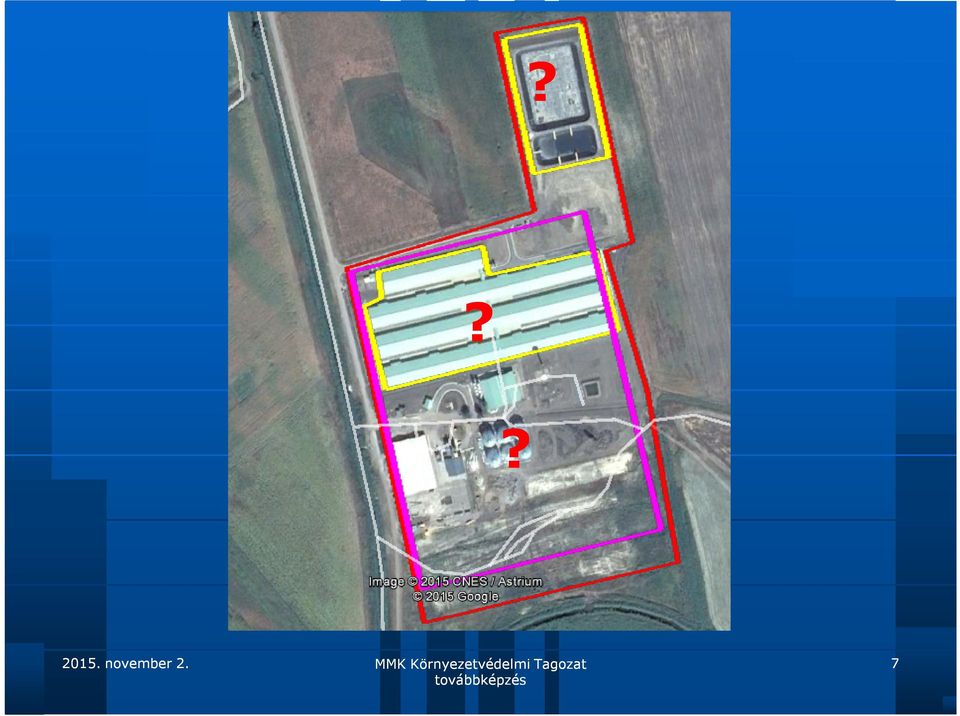

7 ??? 7

8 2015. november 2. MMK Környezetvédelmi Tagozat 8

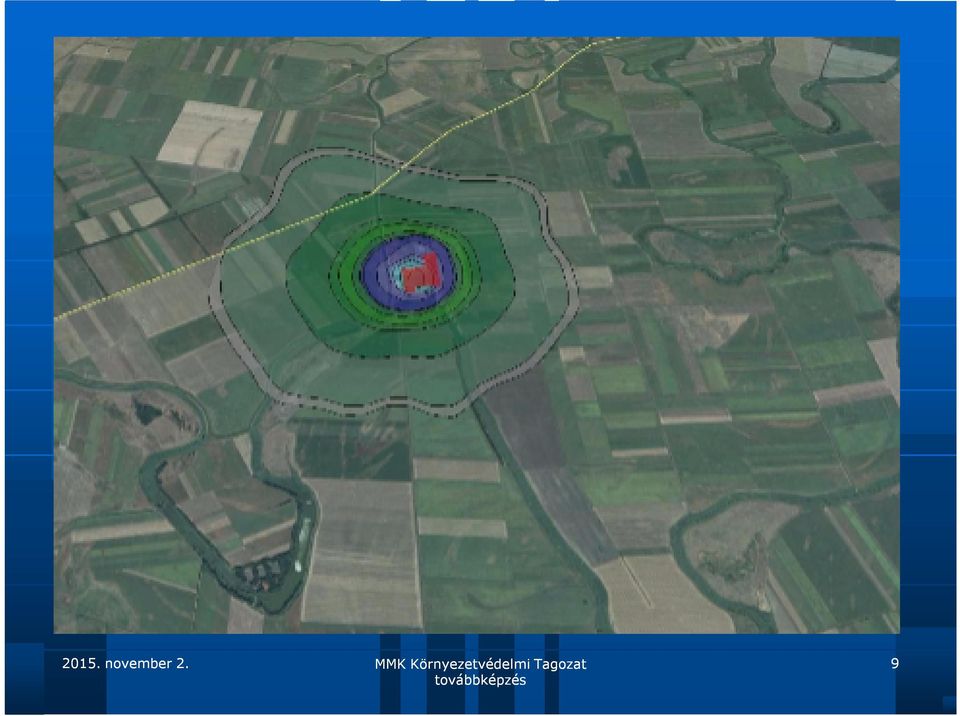

9 9

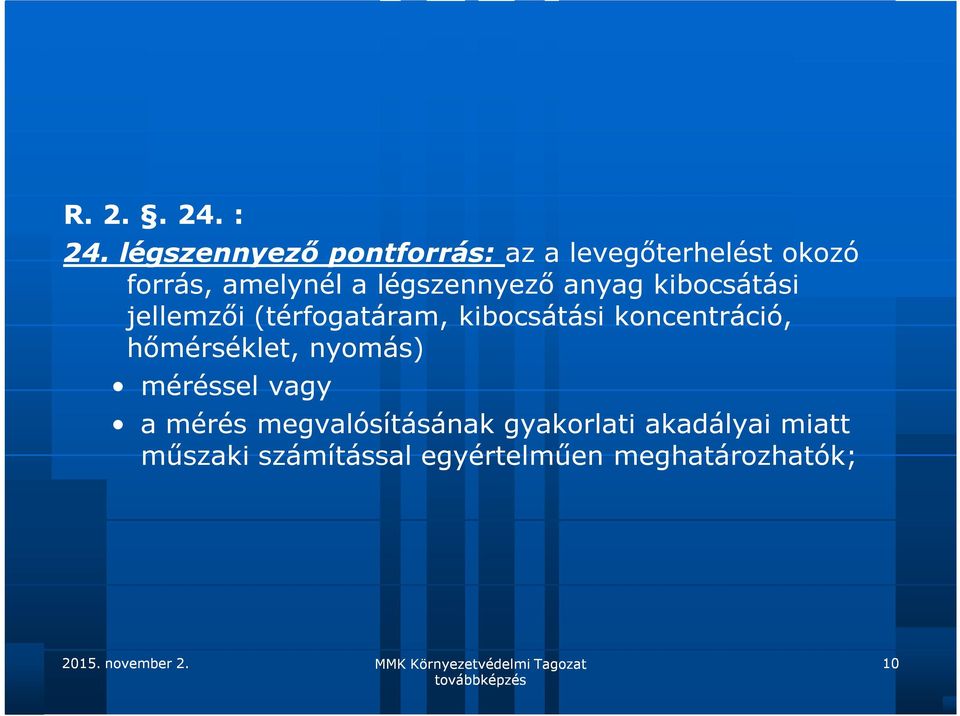

10 R : 24. légszennyező pontforrás: az a levegőterhelést okozó forrás, amelynél a légszennyező anyag kibocsátási jellemzői (térfogatáram, kibocsátási koncentráció, hőmérséklet, nyomás) méréssel vagy a mérés megvalósításának gyakorlati akadályai miatt műszaki számítással egyértelműen meghatározhatók; 10

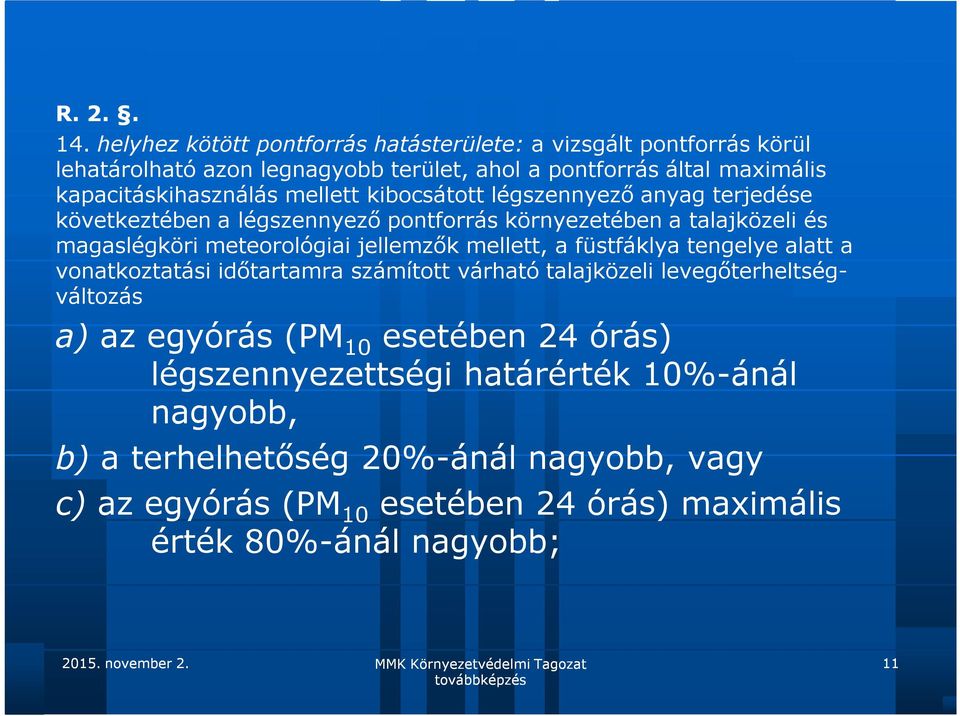

11 R helyhez kötött pontforrás hatásterülete: a vizsgált pontforrás körül lehatárolható azon legnagyobb terület, ahol a pontforrás által maximális kapacitáskihasználás mellett kibocsátott légszennyező anyag terjedése következtében a légszennyező pontforrás környezetében a talajközeli és magaslégköri meteorológiai jellemzők mellett, a füstfáklya tengelye alatt a vonatkoztatási időtartamra számított várható talajközeli levegőterheltségváltozás a) az egyórás (PM 10 esetében 24 órás) légszennyezettségi határérték 10%-ánál nagyobb, b) a terhelhetőség 20%-ánál nagyobb, vagy c) az egyórás (PM 10 esetében 24 órás) maximális érték 80%-ánál nagyobb; 11

12 12

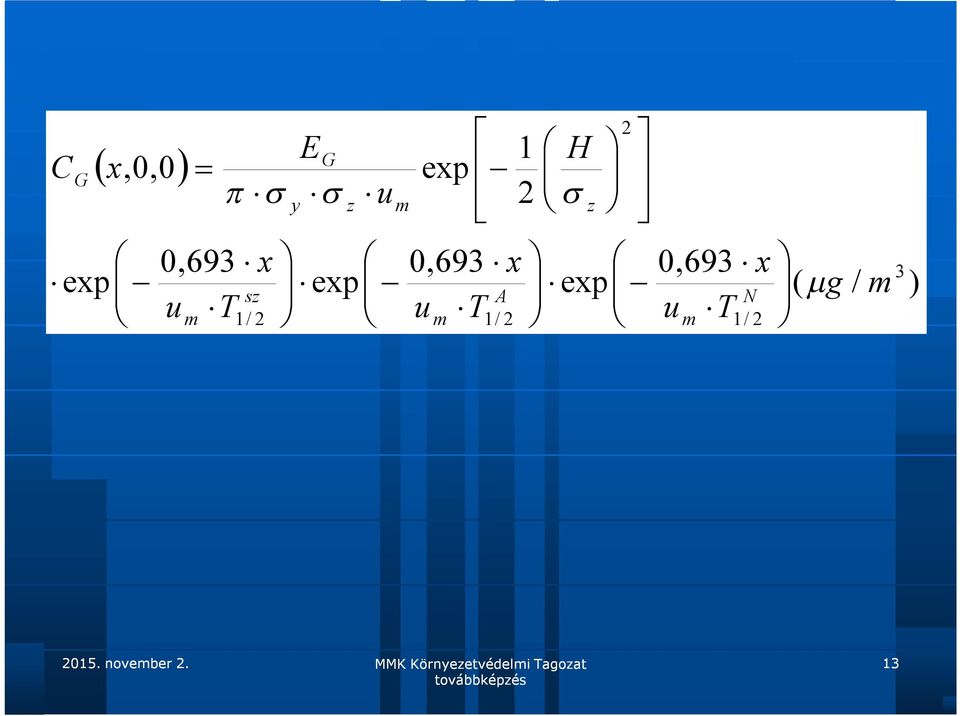

13 2015. november 2. MMK Környezetvédelmi Tagozat ) / ( 0,693 exp 0,693 exp 0,693 exp 2 1 exp,0, / 2 1/ 2 1/ 2 m g T u x T u x T u x H u E x C N m A m sz m z m z y G G

14 Néhány, Magyarországon gyakrabban használt terjedési modell Magyar fejlesztések Aircalc Apopro Transzmisszió Külföldi fejlesztések ADMS (Cambridge University, UK) AERMOD View (Lakes Environmental, USA,) IMMI (Wölfel, Németország) 14

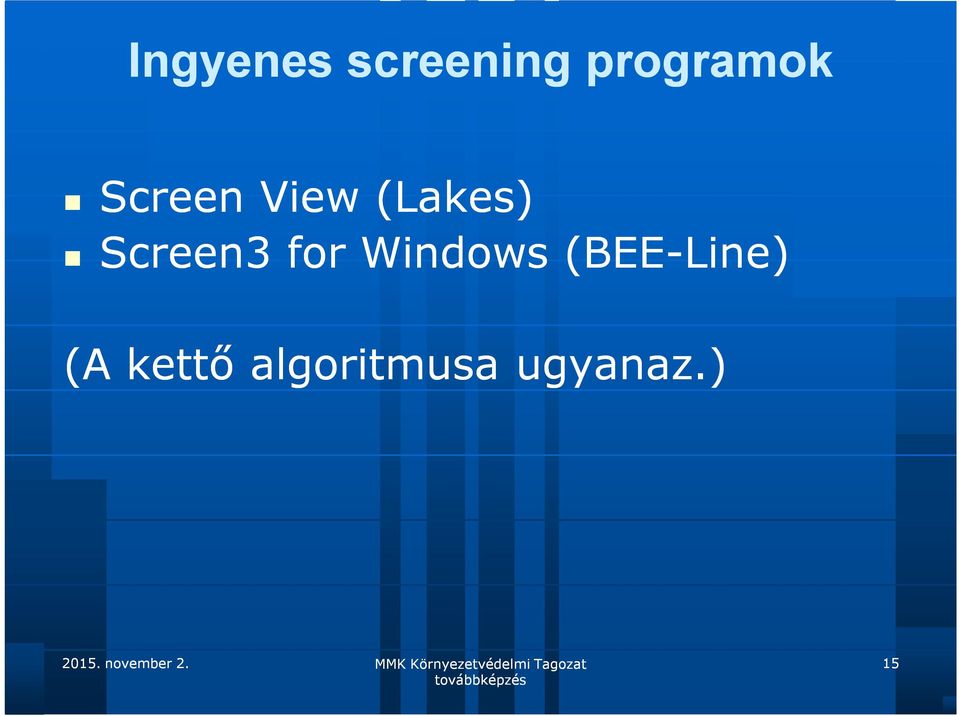

15 Ingyenes screening programok Screen View (Lakes) Screen3 for Windows (BEE-Line) (A kettő algoritmusa ugyanaz.) 15

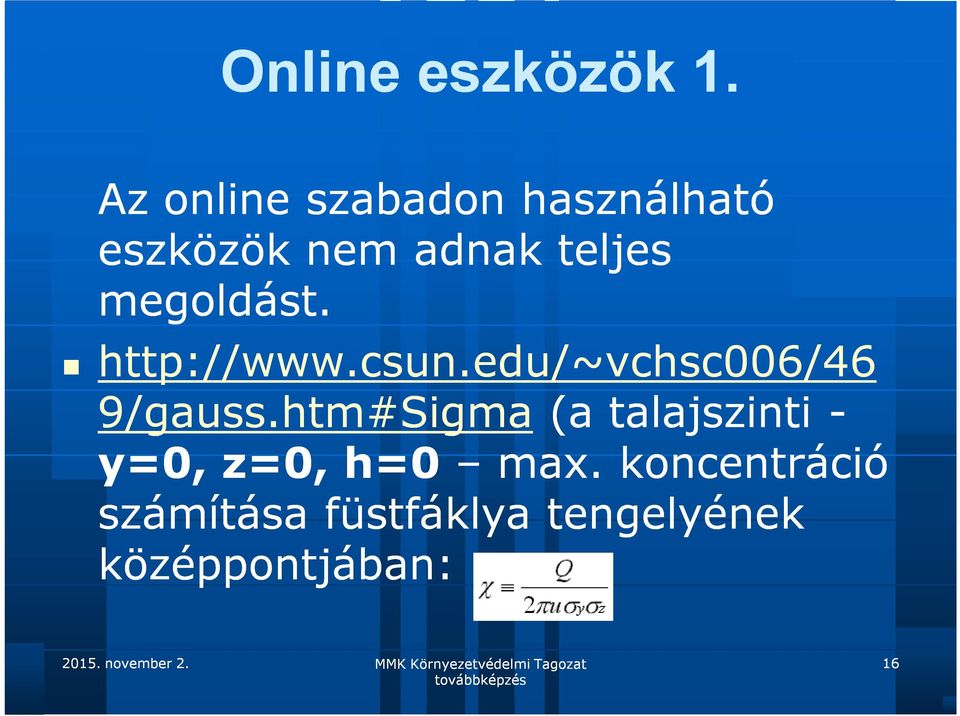

16 Online eszközök 1. Az online szabadon használható eszközök nem adnak teljes megoldást. 9/gauss.htm#Sigma (a talajszinti - y=0, z=0, h=0 max. koncentráció számítása füstfáklya tengelyének középpontjában: 16

17 Online eszközök 2. rsion/point_space_equation.php különböző lehetőségeket kínál: 17

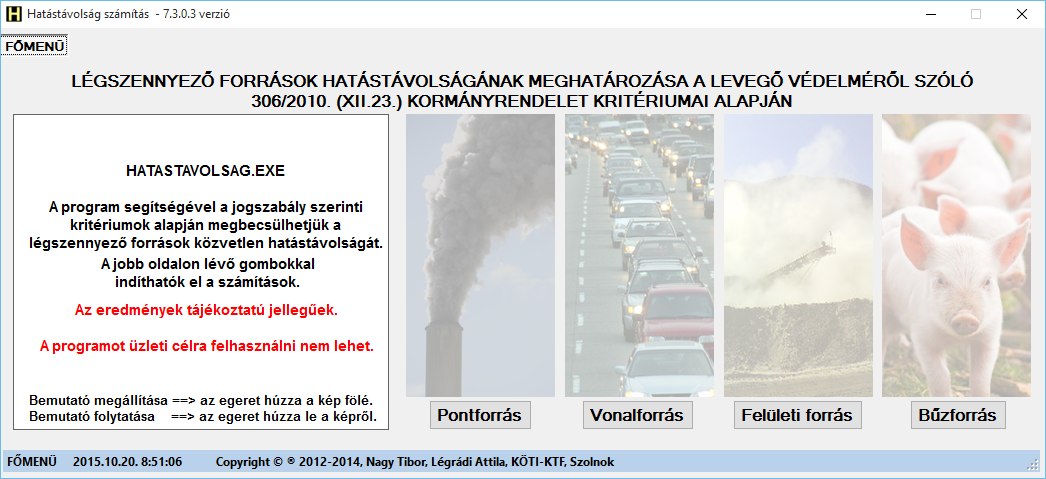

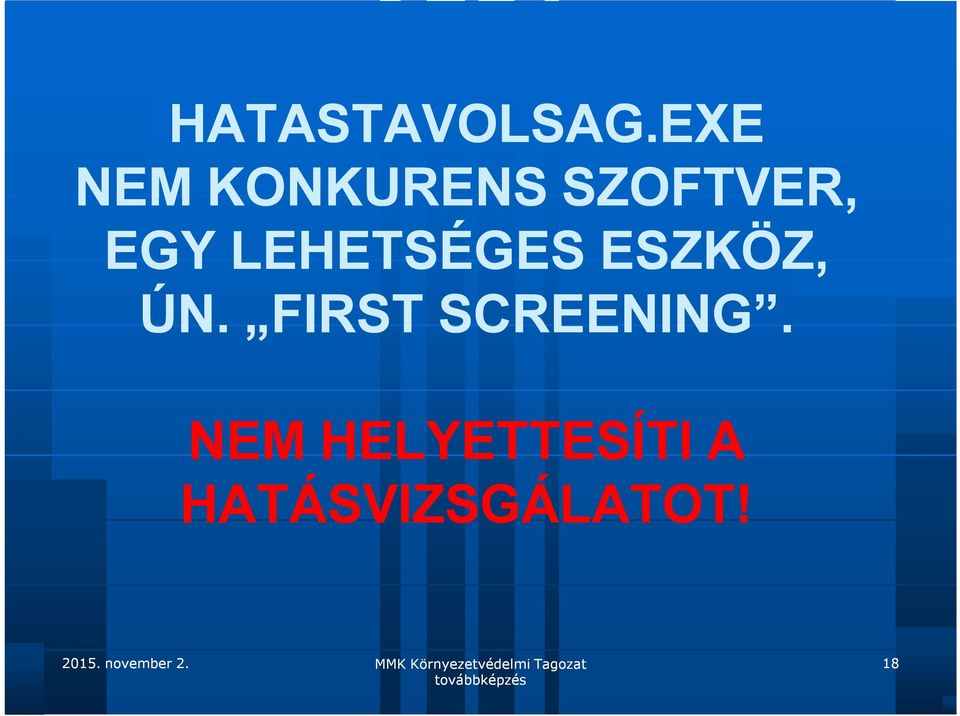

18 HATASTAVOLSAG.EXE NEM KONKURENS SZOFTVER, EGY LEHETSÉGES ESZKÖZ, ÚN. FIRST SCREENING. NEM HELYETTESÍTI A HATÁSVIZSGÁLATOT! 18

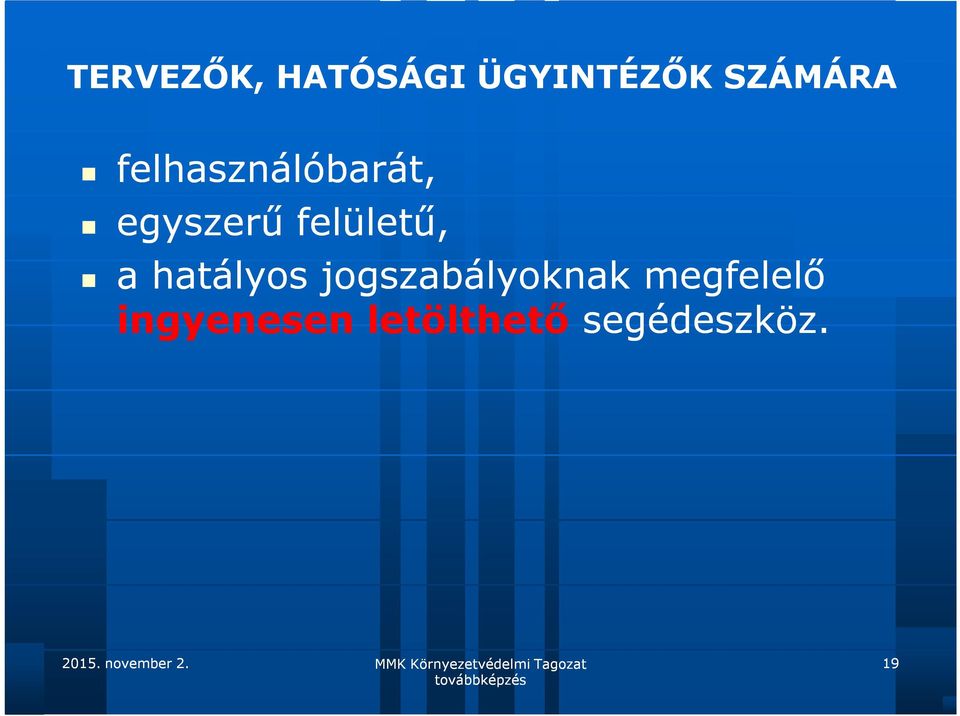

19 TERVEZŐK, HATÓSÁGI ÜGYINTÉZŐK SZÁMÁRA felhasználóbarát, egyszerű felületű, a hatályos jogszabályoknak megfelelő ingyenesen letölthető segédeszköz. 19

20 Hatastav.exe Alapösszefüggések: MSZ 21457, MSZ Effektív kürtőmagasság: Korrigált kürtőmagasság h k =2d(v/u m -1,5)+h Holland, ill. CONCAWE formulák Holland formula,, ha a Ts-ThTh (véggáz és környezeti levegő közötti) hőmérséklet különbség 50 o C-nál és a hőkibocsátás 100 MW-nál kisebb, CONCAWE (CONservation of Clean Air and Water in Europe) formula, ha a Ts-ThTh hőmérséklet különbség 50 o C-nál vagy a hőkibocsátás 100 MW-nál nagyobb. 20

21 Formula stabilitás a b c1 c2 Holland mind *k *k CONCAWE mind H h k h ke k b h c 1 vd c2 Qh a a u u Holland formula: CONCAWE formula: h h k u u 1.5 k v d k k Q 0.75 h Q h 21

22 A kürtőn kibocsátott hőmennyiség: Q h T 271 S T T S h d 2 v A kémény geometriai és effektív magassága közötti tartományban uralkodó átlagos szélsebesség u z u1 z z 1 p u1 uˆ ( p 1) z p 1 p 1 H h H h p1 CONCAWE formula esetén iterációval oldható csak meg. Holland-formulára (a = 1) explicit megoldás: H p k v d Qh p z h u 1 p p 1 22

23 A füstfáklya tengelye alatti talajszinti koncentráció számítása: C G x,0,0 EG y z u m exp 1 2 H z 2 exp 0,693 u T m x sz 1/ 2 exp 0,693 u T m x A 1/ 2 exp 0,693 u T m x N 1/ 2 ( g / m 3 ) E G = a vizsgált szennyező kibocsátási intenzitása, (µg/s) H = a kibocsátó forrás effektív magassága (m) x = a receptorpont szélirány menti távolsága a forrástól (m) T sz = száraz ülepedés mértékét kifejező felezési idő (18000 s) T N = nedves ülepedés mértékét kifejező felezési idő (4300 s) T A = kémiai átalkulás mértékét kifejező felezési idő (43200 s) 23

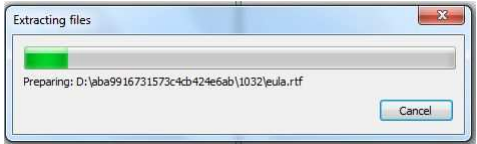

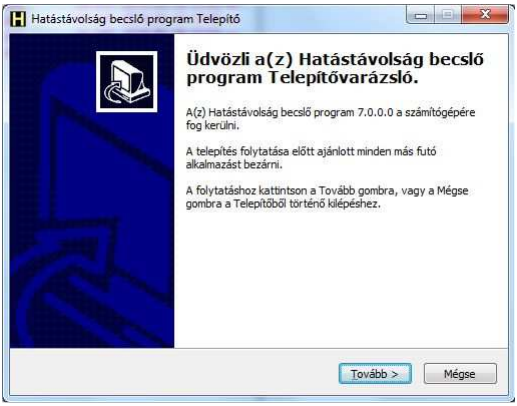

24 Telepítés 24

25 25

26 26

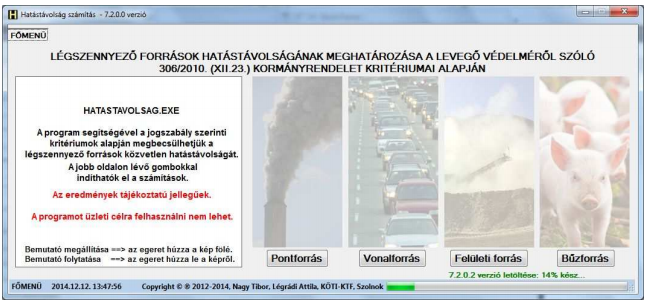

27 A telepítő a kiválasztott könyvtárba az alábbi fájlokat telepíti: - Pfminta_adatok.adatok (szöveg fájl, a jegyzettömb programmal olvasható) - Vfminta_adatok.adatok (szöveg fájl, a jegyzettömb programmal olvasható) - Ffminta_adatok.adatok (szöveg fájl, a jegyzettömb programmal olvasható) - Bfminta_adatok.adatok (szöveg fájl, a jegyzettömb programmal olvasható) - circle_template.kml (sablon kml fájl a hatástávolság Google Earth térképen való megjelenítéséhez) - Hatastavolsag.exe - Hatasterulet.pdf - PfhatHelp.chm - VonalHelp.chm - FFHelp.chm - OdorHelp.chm - GoogleEarthSetup.exe - dotnetfx40_full_setup.exe 27

28 28

29 29

30 Bemenő adatok: ÖSSZEHASONLÍTÓ SZÁMÍTÁSOK h=30 m V=15000 m3/h d=0.85 m ts=120 C th= 12 C S=6 Felületi érdesség, z0=2.00 m (városi környezet) u=3 m/s (10 m magasságban) NO 2 1h határérték =100 µg/m3 alapterheltség= 60 µg/m3 Emisszió=5000 g/h x=2000 m 30

31 AIRCALC 31

32 APOPRO 32

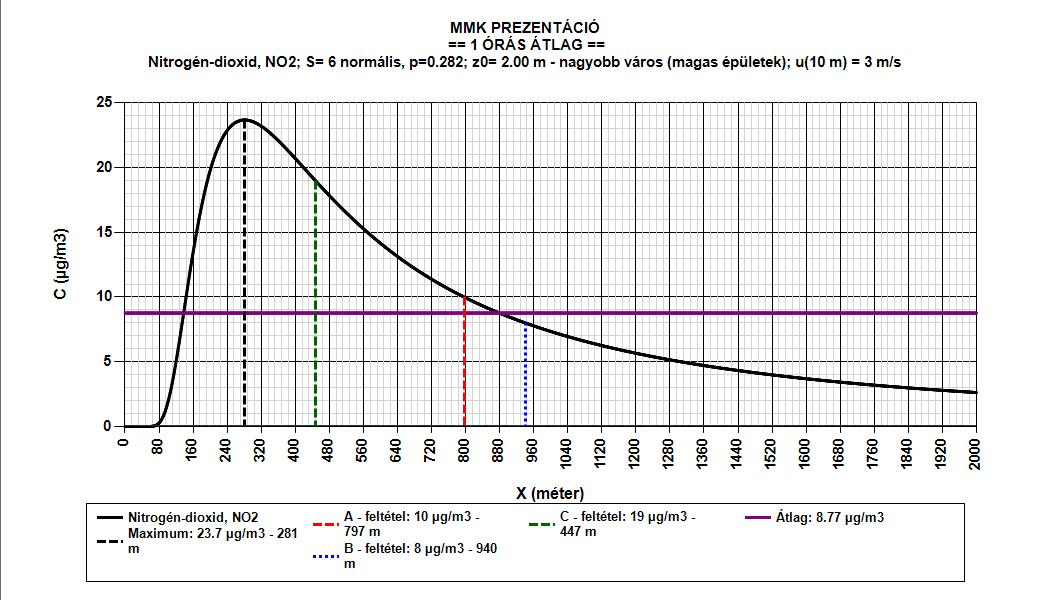

33 HATASTAVOLSAG 33

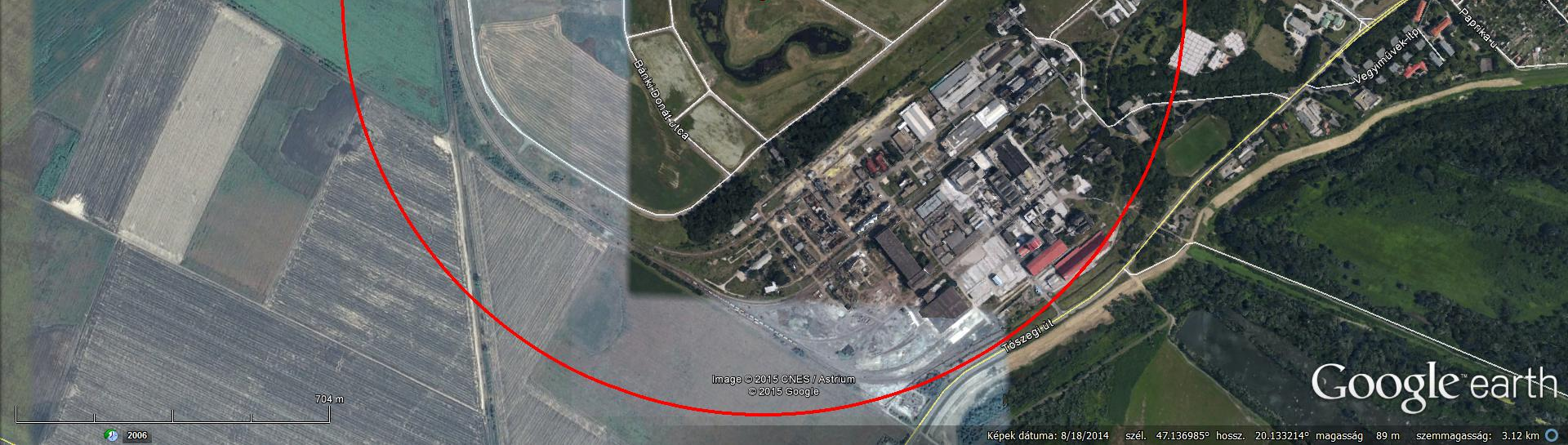

34 Az eredmény megjeleníthető a Google Earth térképen november 2. MMK Környezetvédelmi Tagozat 34

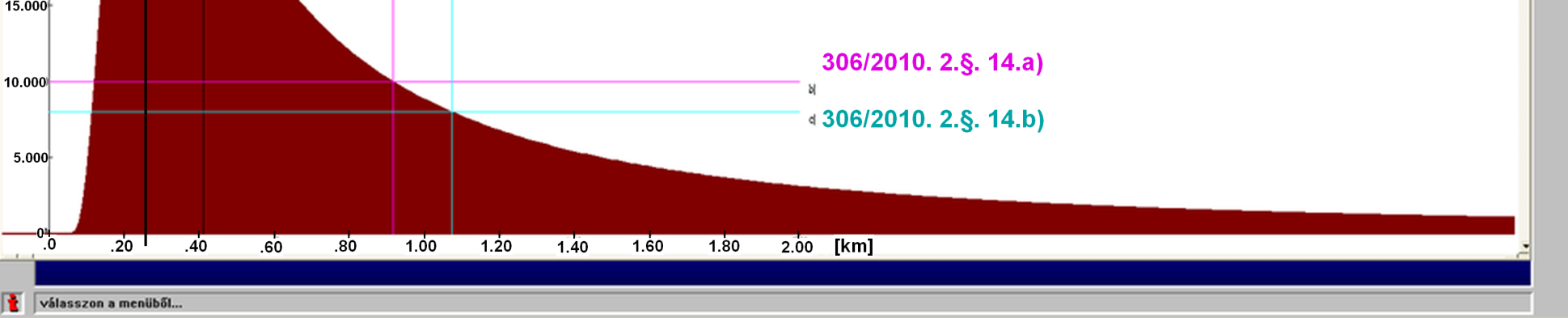

35 Transzmisszió perces maximum 35

36 Transzmisszió perces maximum (becslés) 36

37 SCREEN View 37

38 SCREEN3 for Windows 38

39 Modell A számítások összefoglalása Max Max. helye A A helye B mg/m 3 m mg/m 3 m mg/m 3 AIRCALC3 22, B helye m 824 APOPRO3 26, HATASTAV 23, TR 1.1.* ~33,000 ~250 TR 1.1.** ~23,900 ~275 ~ ~275 ~750 ~900 SCREEN VIEW, SCREEN3 37, * 30 perces átlaggal számol ** 60 perces átlagra extrapolálva 39
