1 A Nyugati-főcsatorna belvízelvezető funkciójának kiváltása Készítette: Fróna Antal TIVIZIG 1/17

2 Tartalom 1. A Tiszántúl öntözése 2. A Nyugati-főcsatorna 3. A Nyugati-főcsatorna feladatai 4. A Nyugati-főcsatorna szerepe belvízvédekezés idején 5. A Nyugati-főcsatorna belvízelvezető funkciója 6. A Nyugati-főcsatorna menti belvízrendszert mentesítő szivattyútelepek 7. A Rejei szivattyútelep kiváltása 8. A Folyási szivattyútelep kiváltása 9. A Láncfok-Köröslaposi szivattyútelep kiváltása 10. Az Újszentmargitai szivattyúállás kiváltása 11. A belvízelvezető funkció kiváltása a számok tükrében 12. A belvízelvezető funkció kiváltásának értékelése 2/17

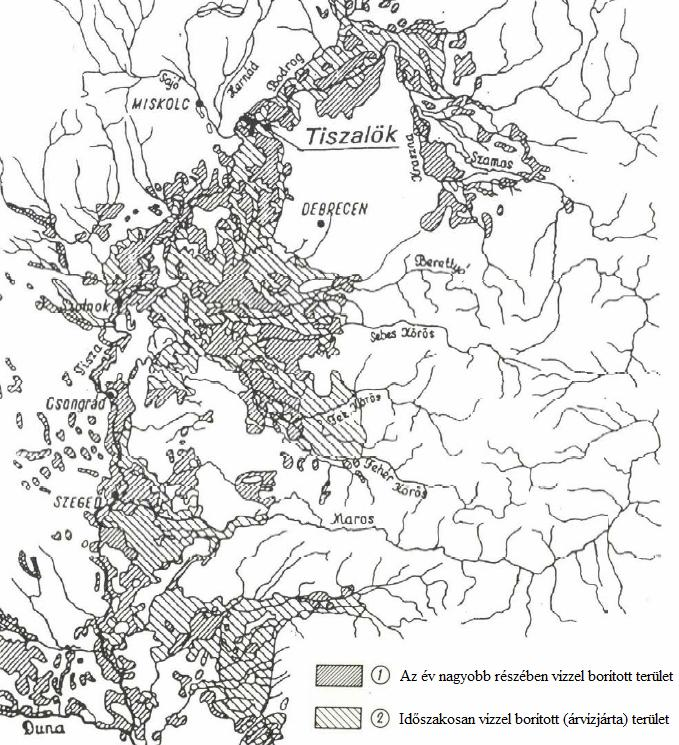

3 A vizek szabályozásának főcélja, nem csupán az ártól való megszabadulás, hanem és végeredményben főleg az, hogy a mederbe szorított víz fölöslegét alkalmas csatornákon oda lehessen és akkor vezetni, ahol és amikor erre szükség van gróf Széchenyi István A Tiszántúl öntözési igénye - Az ármentesítés után a vízellátás, vízpótlás kérdése megoldásra várt év rendkívüli aszályos év volt - A Tiszántúl öntözésére, öntözőcsatorna tervezésére 1863-ban megbízták Herrich Károlyt év XX. tc. az öntözőgazdálkodás előmozdításához szükséges intézkedések, az ún. Öntözési törvény Tiszalöki öntözőrendszer kiépülése: május 9. Tiszalöki vízlépcső július 14. Keleti-főcsatorna december 30. Nyugati-főcsatorna 3/17

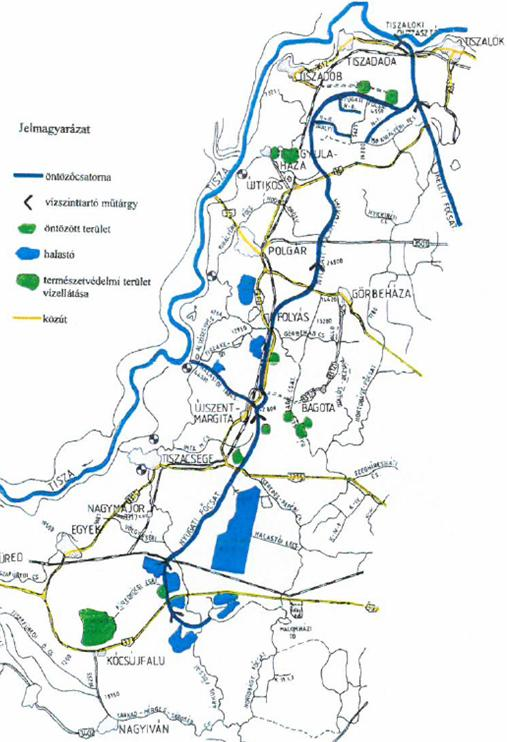

4 A Nyugati - főcsatorna - A Keleti-főcsatornából ágazik ki Tiszavasvárinál - Szegmenskapus vasbeton vízbeeresztő műtárgy - A Nyugati-főcsatorna teljes hossza: 70,225 km - A magas vezetésű csatorna részegységek összevonásából áll: az alábbi - Nyugati-főcsatorna - Halastói Tápcsatorna - N-XIV főcsatorna - Az Állam kizárólagos tulajdona, a Tiszántúli Vízügyi Igazgatóság vagyonkezelésében van február 21-től a Tiszamenti Regionális Vízművek Zrt. üzemeltetési szerződés keretében üzemelteti 4/17

5 A Nyugati-főcsatorna feladatai - Vízhasznosítási feladata: a tiszai vízkészlet eljuttatása a Tiszalöki öntözőrendszer nyugati felébe (öntözés, halastavak) - Természetvédelmi feladata: vizes élőhelyek vízellátása, megőrzése (Kunkápolnási, Zámi, Egyek-Pusztakócsi mocsarak számára ökológiai célú vízszolgáltatás ) - Egyéb feladata: - Árvízvédekezés szempontjából - töltése egyben lokalizációs vonal (Halastói tápcsatorna és a Nyugati- főcsatorna) - Vízminőségi kárelhárítás szempontjából - vízminőség javítás érdekében vízpótlás a belvízcsatornákba - Belvízvédekezés idején - a belvízrendszerben lévő csatornák vizét szivattyús beemelést követően, a Nyugati- főcsatorna szállítja el a rendszerből! 5/17

6 A Nyugati-főcsatorna szerepe belvízvédekezés idején - Szivattyús beemelések a Nyugati-főcsatornába: - Rejei szivattyútelep, 3,9 m3/s (Tiszadob térségében) - Láncfok-Köröslaposi szivattyútelep, 1,2 m3/s (Újtikos térségében) - Folyási szivattyútelep, 2,6 m3/s (Folyás térségében) - Újszentmargitai szivattyúállás, 1,0 m3/s (Újszentmargita térségében) - A szivattyús vízbeemelés feltételei: - szigorú vízminőségi vizsgálat beemelés előtt és közben (több mintavételi helyen: belvízcsatorna, Nyugati-főcsatorna) - hígítóvíz mennyiségének meghatározása - vízhasznosítási célok meghatározása, esetleg korlátozás, a vízhasználók rendszeres tájékoztatása - vízleadási (víz kivezetési) helyek meghatározása 6/17

7 A Nyugati-főcsatorna belvízelvezető funkciója I. A terhelő vízmennyiségek Szivattyútelepek, szivattyúállás Rejei szivattyútelep Láncfok-Köröslaposi szivattyútelep Folyási szivattyútelep Újszentmargitai szivattyúállás + 3,9 m3/s 1,2 m3/s 2,6 m3/s 1 m3/s Vízleadási lehetőségek Vízleadó műtárgy 1,2-2,0 m3/s Királyéri-főcsatorna bújtató 1,2-2,0 m3/s Bágy-Szandalik bújtató 1,0 m3/s Árkus I. vízleadó műtárgy 0,5 m3/s Cserepes-Papéri vízleadó 0,5 m3/s Ohati lecsapoló m3/s Füredkócsi vízleadó 2,0 m3/s Árkus II. vízleadó 0,5-1,5 m3/s Szivornya az Árkus II.-nél 4,0 m3/s Halastói tápcsatorna zsilip 1 m3/s Halastói tápcsatorna Tiszakeszi szivattyútelepen keresztül - Számítani kell a vízfelhasználások és a belvízvédekezés egyidejűségére 0,5-1,0 m3/s Szivornya a Halastói tápcsatornából a Tiszakeszifőcsatornába (Cifra hídnál évben) - A belvíz szennyezettsége rontja a vízminőséget, korlátozza a felhasználást, növeli a fenntartás költségét 1,0 Terhelő vízmennyiségek összesen +8,7 m3/s - Kihasználjuk a vízhasznosítási célú főcsatorna vízszállítási funkcióját - -14,5 m3/s Vízleadás összesen - Az átemelt belvizet és a szükséges hígítóvizet a magasvezetésű főcsatorna továbbvezeti és kivezeti a rendszerből (pl. tározókba, a Hortobágyfőcsatornába, ill. a Tiszába) - Terhelhetősége korlátozott, tényleges vízszállító képessége szakaszonként eltérő 7/17

8 A Nyugati-főcsatorna belvízelvezető funkciója II. TIVIZIG Tiszai-középső és a Tiszai-felső belvízvédelmi szakasz vízminőségi vizsgálata arány i s á t í ) hí g s e r e z s Vízhőfok 6,8-8,9 C bb tíz ö t ( s ag a m n Ammónium (mg/l) a s i irreál Nitrit (mg/l) t t a i Nitrát (CE) (mg/l) ciók m Oldott foszfát - foszfor (Pmg/l) entrá Oldott oxigén (O2mg/l) konc t r é m ph A január 11. Vizsgálati jegyzőkönyv alapján o Permanganátos kémiai oxigénigény (O2mg/l) Fajlagos elektromos vezetőképesség (µs/cm) Oxigén telítettségi % LáncfokRejei Folyási Köröslaposi HATÁRÉRTÉKEK Újtikos Tiszadobi közúti szivattyútelep szivattyútelep Újszentmargitai szivattyútelep a 6/2002 (IX.5.) közúti híd híd közúti híd KirályériBágy-SzandalikLáncfokKvVM rendelet NYFCS NYFCS főcsatorna főcsatorna NYFCS Köröslapos-NYFCS alapján összekötő csatorna ,0 0,23 0,4 0,13 0,22 0,23 0,15 0,1 0,05 0,07 0,13 0,08 0,1 0,14 10,0 4,7 2,2 2,0 3,9 3,5 2,5 0,2 0,152 0,495 0,596 0,599 0,688 1,04 12,2 6 7,3 9,7 8,8 9,1 6,0-9,0 7,61 7,13 7,02 7,28 7,29 7,13 3 8,9 23,8 10,8 12, ,0 43, A belvízelvezető funkciót ki kell váltani! TIVIZIG Tiszai-középső és a Tiszai-felső belvízvédelmi szakasz vízminőségi vizsgálata rány a i s á hígít s e r e z Vízhőfok 1,8-3,1 C négys m u im tt min a i m Ammónium (mg/l) ciók á r Nitrit (mg/l) t n e c Nitrát (CE) (mg/l) rt kon Oldott foszfát - foszfor (Pmg/l) A mé Oldott oxigén (O2mg/l) március 09. Vizsgálati jegyzőkönyv alapján o ph Permanganátos kémiai oxigénigény (O2mg/l) Fajlagos elektromos vezetőképesség (µs/cm) Oxigén telítettségi % LáncfokRejei Folyási Köröslaposi Újtikos HATÁRÉRTÉKEK Tiszadobi közúti szivattyútelep szivattyútelep Újszentmargitai szivattyútelep közúti híd a 10/2010 (VIII.18.) híd közúti híd KirályériBágy-SzandalikLáncfokNYFCS NYFCS főcsatorna főcsatorna NYFCS rendelet alapján Köröslapos-NYFCS összekötő csatorna ,51 0,06 0,06 0,08 0,04 0,07 0,06 0,2 0,03 0,06 0,05 0,02 <0,02 0,03 4,35 5,3 16,8 13,2 7,1 <1 5 0,615 <0,03 0,11 0,05 <0,03 0,09 0,07 5 8,93 5,92 7,05 9,31 6,08 8 6,5-9,0 7,41 7,17 6,77 7,4 6,87 7,19 2, , ,4 68,5 85,8 60,4 78,3 8/17

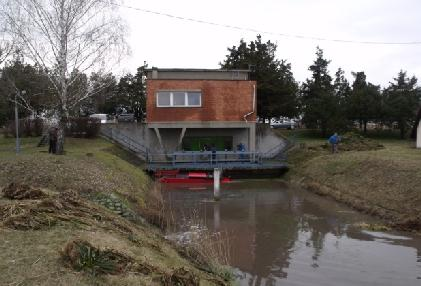

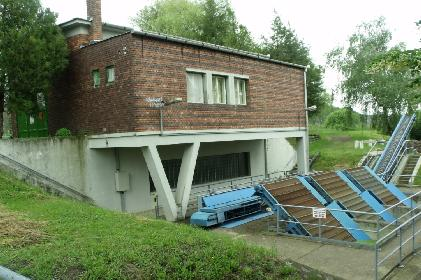

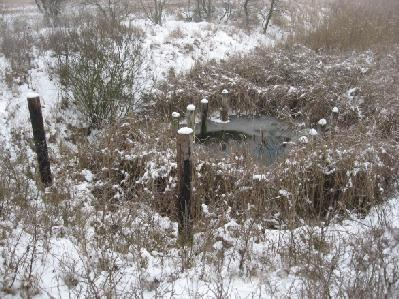

9 A Nyugati-főcsatorna menti belvízrendszert mentesítő szivattyútelepek Felhasznált segédletek Meglévő csatornák, műtárgyak leírása (térképek, hossz- és keresztszelvények, BEKKA program) Rejei szivattyútelep Korábbi tapasztalatok, megfigyelések Láncfok-Köröslaposi szivattyútelep Tulajdonviszonyok, helyismeret Folyási szivattyútelep Elvi vázlat kidolgozása, gyakorlati szempontokkal alátámasztva Újszentmargitai szivattyúállás 9/17

10 A Rejei szivattyútelep kiváltása A Királyéri-főcsatorna mentesítése - Indics-éri csatorna és az Indicséri II. mellékcsatorna felhasználása, szelvénybővítés, mederfenék kialakítás - Összekötő csatorna (150 m) és hullámtéri csatorna (450m) építése - Szivattyútelep építése (4 m3/s) - Indicséri - Királyéri-főcsatorna tiltós műtárgy építése (vízvisszatartás, vízkormányzás) 10/17

11 A Folyási szivattyútelep kiváltása I. Királyéri és Hortobágyi belvízöblözet mentesítését külön-külön kell megvizsgálni I. Királyéri-vízgyűjtő mentesítése (A Nyugati-főcsatorna jobb oldala) A Királyéri - főcsatorna mentesítése az Alsóselypes- és a Tiszakeszi-főcsatornákon keresztül - Összekötő csatorna építése az Tiszakeszi-főcsatorna és a befogadó közé (400m) - Az Alsóselypes- és a Tiszakeszifőcsatornán érkező vízhozam egy részének átemelése egy 1,6 m3/s szivattyútelep segítségével 11/17

12 A Folyási szivattyútelep kiváltása II. II. Hortobágyi-vízgyűjtő mentesítése (A Nyugati-főcsatorna bal oldala) - Görbeházi- és a Bágy-Szandalikfőcsatornán és a Hollós-Dézsány csatornán érkező belvizek elvezetése - A Bágy-Szandalik-főcsatorna és a Hortobágy-főcsatorna torkolatában egy 6 m3/s teljesítményű szivattyútelep építése - Hollós - Dézsány csatorna szelvénybővítése, 700 m hosszú összekötő csatorna építése A kiváltás kockázatos: a Hortobágy-főcsatorna belvízvédekezéskor telített, további vizsgálatokat igényel, hogy ez a terhelés milyen kockázattal jár a további szakaszon. 12/17

13 A Láncfok-Köröslaposi szivattyútelep kiváltása A Láncfok-Köröslaposi csatorna mentesítése - A szivattyútelep kiváltása a Láncfok-Köröslaposi csatorna szelvényébe tiltós műtárgy és szivattyúállás építése - A Láncfok-Köröslaposi csatorna mentesítése a Királyéri-főcsatorna irányába történik A Királyéri-főcsatorna mentesítése - A Karádéfoki csatorna belterületi szakaszának kiváltása, új nyomvonal építése - A Karádéfoki csatorna szelvénybővítése, műtárgyak építése - A Karádéfoki szivattyútelep bővítése 13/17

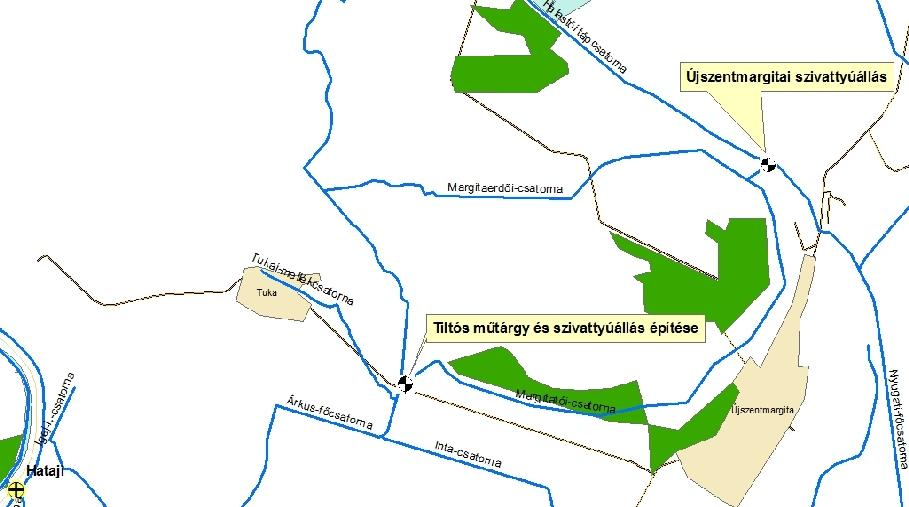

14 Az Újszentmargitai szivattyúállás kiváltása Margitatói-, Margitaerdői csatorna mentesítése - A szivattyúállás a Halastói tápcsatornába emeli Margitaerdői csatorna belvizét a - Az elmúlt évtizedben nem került sor az üzemeltetésre - A területet jelenleg az Árkusfőcsatornán keresztül a Hataji szivattyútelep biztonsággal mentesíti Amennyiben a területet mentesíteni kell, az Árkus-főcsatorna irányába lehetséges. A Margitatói csatorna torkolatához egy tiltós műtárgy és szivattyúállás építésével lehetséges. 14/17

15 A belvízelvezető funkció kiváltása a számok tükrében A Rejei szivattyútelep kiváltása A Folyási szivattyútelep kiváltása Ft Ft A Láncfok-Köröslaposi szivattyútelep kiváltása Ft Az Újszentmargitai szivattyúállás kiváltása Ft Összesen: Ft +27% ÁFA Ft Mindösszesen: Ft Ez az összeg arányban van-e az elvárásokkal, és az elérni kívánt eredményekkel? 15/17

16 A belvízelvezető funkció kiváltásának értékelése ERŐSSÉGEK GYENGESÉGEK - A Nyugati-főcsatorna vízhasznosítási tevékenységének és a belvízelvezető - Egyedi probléma, nincs mintapélda előttünk funkciójának térben és időben történő szétválasztása kulcsfontosságú - Kényszerhelyzetben vagyunk, a Nyugati-főcsatorna kettős igénybevétele - Biztonságosabb és kiszámítható vízszolgáltatás miatt - A védekezési rendszer biztonságosabbá válik - Összetett és sokszereplős a rendszer (üzemeltető-felhasználók) - A szivattyúzás időben megkezdhető a független a befogadó rendszertől - Fokozott üzemelés esetén nem hatékony a belvízvédekezés - A tározás mértéke csökken - Vízkivezetés a rendszerből sok műtárgyon keresztül történik - Részben történő megvalósulás esetén is csökken a Nyugati-főcsatorna belvízi - A vízelvezető rendszeren megmutatkozik a megfelelő fenntartás hiánya terhelése - Végszükség esetén szóba jöhet a tározás mint megoldás, kulcsfontosságú az - A belvíz a jelenlegi feltételekkel beemelhető marad a Nyugati-főcsatornába elöntés tartóssága, kártérítés LEHETŐSÉGEK VESZÉLYEK - Az új műtárgyak és vízilétesítmények építése régi problémás területeken is - Forráshiány miatt a kivitelezés nem valósul meg megoldást nyújt a belvízhelyzetre - Az új létesítményekkel kapcsolatban új érintettek lesznek megszólítva, új - A meglévő rendszer megmarad az új kiépítése alatt és után is érdekek - A főcsatornák vizét közvetlenül a Tiszába, mint befogadóba kell vezetni - A társadalom nem fogadja el az új terveket - Tanulmánytervek, jó módszerek kidolgozása - A kivitelezés többletköltséggel jár, fejlesztések maradnak el - Pályázati lehetőségekkel részmegoldások elérése is lehetséges - A meglévő rendszer és az új fenntartása együtt többletköltséget eredményezhet - Társadalmi megerősítés, támogatás szerzése - A lefolyási viszonyok a fenntartás elmaradásával megváltoznak és az új műtárgyak nem töltik be funkciójukat 16/17

17 Köszönöm a megtisztelő figyelmüket! 17/17
