1 Kunhegyes, április 17. Abádszalók, április 18. A Nagykunsági árapasztó tározó üzemeltetésének bemutatása Előadó: Fejes Lőrinc szakaszmérnök szakasz védelemvezető KÖTIVIZIG Árvízszintek alakulása az elmúlt két évszázadban 1

2 Tiszaroff Töltésszakadás a Beregben Árvízszintek: Tiszaroff Kisköre-alsó cm 978 cm cm 1030 cm cm 829 cm cm 981 cm cm 991 cm Ne a Tisza döntse el, hogy hol nyitja ki a töltést és mekkora területet áraszt el! A VÁSÁRHELYI-TERV TOVÁBBFEJLESZTÉSE PROGRAM (VTT) Célja: A Tisza völgy árvízvédelmi biztonságának növelése az árvízszintek csökkentésével. Oka: A között bekövetkezett négy rendkívüli tiszai árvíz. Két műszaki lehetőség: 1. az árvízi tározás lehetőségének megteremtése 2. a nagyvízi meder vízszállításának növelése 2

3 A Vásárhelyi-terv Továbbfejlesztésének első ütemében megvalósuló tározók Hanyi- Tiszasülyi (247 Mm 3 ) Nagykunsági (99 Mm 3 ) Tiszaroffi (97 Mm 3 ) 3

4 A Nagykunsági árapasztó tározó műszaki paraméterei - A tározótöltés 25,5 km, ebből ~9 km a Nagykunsági öntöző főcsatorna jobb parti meglévő töltésének magasítása, ~16,5 km új töltés, melyből a magasparti szakasz hossza ~6,5 km - Töltő-ürítő csatorna töltés: 2x3,5 km - Töltéskorona szint: 89,10 mbf - MÁSZ: 90,59 mbf - Átlagos vízmélység: 2,5 m - Beépített főbb anyagok: föld: m 3 vasbeton: m 3 - S1-S5 zsilip ideiglenes szivattyúállással - Z1,Z2,Z3 zsilip -V1,V2,V3 öntözővízkivételi műtárgy - Tározó felület: 40 km 2 - Tározótérfogat: 99 millió m 3 - Tározási szint: 88,10 mbf A Nagykunsági tározó nagyműtárgya (Orczy-zsilip) a víz be- és kivezetésére szolgál - 2 db 6 m széles 84,80 mbf. küszöbszintű nyílás - a nyílásokat 2-2 db elektromechanikus mozgató berendezéssel kiemelhető szegmenstábla zárja le - a táblák magassága: 6,8 m - a tározó feltöltése Q max =150 m 3 /s - a tározó leürítése Q max =75 m 3 /s - tározó felőli energiatörő medence hagyma alaprajzú beton műtárgy, energiatörő fogakkal - a mozgatási sebesség (a tábla alsó élére vonatkozóan) kb. 20 cm/perc. (A teljes nyitási idő kb. 30 perc.) 4

5 A Nagykunsági tározó nagyműtárgya (Orczy-zsilip) a víz be- és kivezetésére szolgál A tározó helyszínrajza Be-, kieresztő műtárgy Zsilip szivattyúállással Zsilip Vízkivételi mű (öntözéshez) Tervezett véderdősáv S5 S4 Z1 V2 Vadmenekítő domb A Z1 műtárgy is bevonható a tározó leürítési folyamatába S1 S2 S3 Z2 V1 V3 Z3 5

6 A Z1 műtárgy is bevonható a tározó leürítési folyamatába Az S4 műtárgy belvízi üzemmódban a Mirhó-Gyolcsi V. csatorna vizét vezeti a töltő-ürítő csatornába (2013.) 6

7 A tározó vízminőségi monitoringja a mintavételi helyek megjelölésével A tározó működése - A tározó alapterülete (40 km 2 ) a Velencei tó méretének kb. 1,5 szerese. -A műtárgy 150 m 3 / sec vizet képes átereszteni. - A tározó teljes feltöltéséhez körülbelül nap szükséges. -A vizet előre láthatólag egy hónapig kell visszatartani. - A leürítés várhatóan napot vesz igénybe. Be- / kieresztő műtárgy Tisza Nagykunsági tározó kb cm apadás Tisza töltés tározó és/vagy NK öfcs. töltés 7

8 A kártalanítással kapcsolatos jogszabályok évi LXVII. törvény 8. (2) Az árvízi tározó árvíz-szabályozási célból történő igénybevétele esetén az okozott kárért az ingatlan használóját teljes kártalanítás illeti meg. 4/2005. (II.22.) KvVM-FVM együttes rendelet Az igénybevétel várható idejéről, valamint az elöntés mértékéről az OMIT az elrendelést követően azonnal értesíti az érintett települések polgármestereit a megyei védelmi bizottságokon keresztül. 5. (1) Az árvízi tározó területéhez tartozó ingatlan használójának az árvízi szabályozási célból történt igénybevétellel okozott kárt a területileg illetékes környezetvédelmi és vízügyi igazgatóságnál 30 napon belül kell bejelentenie. (2) A bejelentés napján a kár mértékét az igazgatóság által felkért, az igazságügyi szakértői névjegyzékben szereplő szakértő állapítja meg. (3)... Annak a jogosult nevére és címére vagy az általa megnevezett hitelintézet számlaszámára egy összegben történő kifizetéséről amennyiben a jogosult a kártalanítás összegét nem vitatja a földrészlet fekvése szerint illetékes igazgatóság a kár igazságügyi szakértő által történt megállapítását követő 30 napon belül gondoskodik. Amit jelenleg Önökről tudunk: Tiszabura: 066/1, 066/2, 066/3, 066/4, 067, 0101/1, 0101/2, 0101/6, 0101/7, 0101/8, 0101/9, 0106, 0107/1, 0107/2, 0108, 0109, 0110, 0111, 0112/1, 0112/2, 0113, 0114, 0115/1, 0115/2, 0115/3, 0115/4, 0118, 0119/2, 0119/4, 0119/5, 0119/6, 0119/8, 0119/9, 0119/10, 0119/11, 0119/12, 0119/13, 0119/14, 0119/15, 0124, 0130, 0131, 0132/1, 0132/2, 0132/3, 0132/4, 0133, 0134, 0136, 0137/1, 0137/2, 0137/3, 0137/4, 0137/5, 0137/6, 0137/7, 0137/8, 0137/9, 0138, 0139/1, 0139/2, 0139/3, 0140, 0142, 0144, 0145, 0147, 0148/1, 0148/2, 0149, 0150/1, 0150/2, 0151, 0152/1, 0152/2, 0154, 0155/1, 0155/2, 0155/3, 0155/4, 0155/5, 0156, 0157/1, 0157/2, 0157/3, 0158/1, 0158/2, 0158/3, 0160, 0161, 0162, 0163, 0164/1, 0164/2, 0166, 0167/1, 0167/2, 0168, 0175, 0176, 0177, 0180, 0181, 0191, 0194, 0195/2, 0195/3, 0195/4, 0195/5, 0195/6, 0196, 0197/1, 0197/3, 0197/4, 0198, 0199/1, 0199/4, 0199/5, 0199/6, 0199/7, 0202, 0424, 0428/1, 0428/2, 0429, 0430/1, 0430/2, 0430/3, 0430/4, 0430/5, 0435/1, Tiszaroff: 0218/3 Abádszalók: 0745/1, 0745/2, 0749/1, 0750/1, 0750/2, 0750/3, 0754/1, 0758/1, 0758/2, 0760, 0761/1, 0761/2, 0764/1, 0765/5, 0765/7, 0765/8, 0765/9, 0765/10, 0765/11, 0765/12, 0765/13, 0768/1, 0770/3, 0770/5, 0772/5, 0775, 0776/1, 0776/2, 0787/2, 0793/2, 0793/3, 0793/4, 0793/6, 0793/9, 793/10, 0793/11, 0794, 0799, 0802, 0803/1, 0803/2, 0810, 0811/1, 0811/3, 0812/5, 0812/6, 0812/7, 0814/1, 0815/2, 0815/3, 0815/5, 0815/6, 0815/7 Kunhegyes: 0958/9, 0958/10, 0958/11, 0959/1, 0960, 0961/7, 0961/8, 0961/9, 0961/10, 01016/2, 01016/4, 01016/5, 01016/6, 01017/4, 01017/7, 01017/8, 01017/9, 01020/1, 01021/5, 01026/1, 01028/5, 01028/8, 01028/9, 01028/10, 01028/11, 01028/12, 01029, 01030, 01031, 01032/3, 01032/4, 01033, 01034/1, 01034/2, 01034/3, 01035, 01036, 01037/4, 01041/1, 01042/11, 01042/12, 01042/13, 01042/14, 01042/16, 01042/17, 01042/18, 01042/19, 01043/3, 01043/4, 01043/7, 01043/8, 01043/9, 01043/10, 01043/11, 01043/12, 01043/13, 01043/14, 01043/16, 01043/17, 01043/18, 01043/19, 01044, 01045, 01046/2, 01046/3, 01046/4, 01046/5, 01046/6, 01046/7, 01046/8, 01046/9, 01046/10, 01046/11, 01046/12, 01046/13, 01046/14, 01046/15, 01047, 01048/2, 01048/3, 01048/4, 01048/5, 01048/6, 01048/7, 01048/8, 01048/9, 01048/10, 01048/11, 01048/12, 01048/13, 01048/14, 01048/15, 01048/16, 01048/17, 01051, 01054, 01055, 01056, 01057/3, 01058, 01059, 01060, 01061/1, 01062/7, 01062/8, 01062/9, 01062/10, 01062/12, 01062/13, 01062/14, 01062/15, 01062/16, 01062/17, 01062/18, 01063, 01064/1, 01064/2, 01065/1, 01065/2, 01065/3, 01065/4, 01065/5, 01065/6, 01065/7, 01065/8, 01065/9, 01065/10, 01065/11, 01065/12, 01065/13, 01065/14, 01065/15, 01065/16, 01065/17, 01065/18, 01065/19, 01065/20, 01065/21, 01067/3, 01071, 01072, 01073, 01074, 01075/1, 01075/2, 01076/2, 01076/3, 01076/4, 01076/5, 01076/6, 01076/7, 01076/8, 01077, 01078, 01079/1, 01079/2, 01080, 01081/3, 01081/6, 01081/7, 01081/9, 01081/10, 01081/11, 01081/13, 01081/14, 01081/15, 01081/21, 01081/22, 01081/23, 01081/24, 01082, 01084/1, 01084/2, 01085, 01086, 01088/1, 01088/2, 01089, 01090/3, 01090/4, 01103/2, 01103/3, 01107/2, 01107/3, 01107/4, 01107/5, 01107/6, 01107/7, 01107/8, 01107/10, 01107/11, 01107/12, 01107/14, 01107/15, 01107/16, 01107/17, 01107/18, 01108, 01109/2, 01110/2, 01112, 01113, 01114/5, 01114/6, 01114/7, 01114/8, 01114/9, 01115, 01116, 01117, 01118/3. Tiszagyenda: 016, 017, 018/2, 018/3, 018/4, 018/5, 018/7, 018/8, 018/9, 018/10, 019/1, 019/2, 022/2, 022/3, 022/4, 022/6, 022/7, 023, 027, 028, 031, 033/1, 033/2, 034, 035, 036/1, 036/2, 038, 042, 045, 048, 049, 050, 052, 055, 056, 057, 058, 059, 060, 062, 063, 066, 067, 068/1, 068/2, 069, 070, 076, 077, 078, 079, 080, 081, 082/4, 082/9, 082/10, 082/11, 082/12, 082/13, 082/32, 082/33, 089, 090, 091, 092, 093, 0108, 0116, 0117/1, 0117/2, 0118, 0119, 0120, 0121/1, 0121/2, 0122, 0123/5, 0123/6, 0123/7, 0123/8. ISMERJÜK MEG EGYMÁST! 8

9 Információk, melyekre szükségünk van a gördülékeny munkavégzéshez Minden év október-december között az adatok összegyűjtése, rendszerezése, hogy január 1-jéig elkészüljön az aktuális adatbázis: - frissített címlista (név, cím, telefonszám, ) - földterület nagysága (ha), művelési módja - a bevetett terület nagysága (ha) és növénykultúra - esetlegesen felhalmozott mezőgazdasági anyagok (fa, bála,...) és mennyiségük A Nagykunsági árapasztó tározó kivitelezése képekben ( ) 9

10 Régészeti feltárás A nagyműtárgy építése 10

11 11

12 12

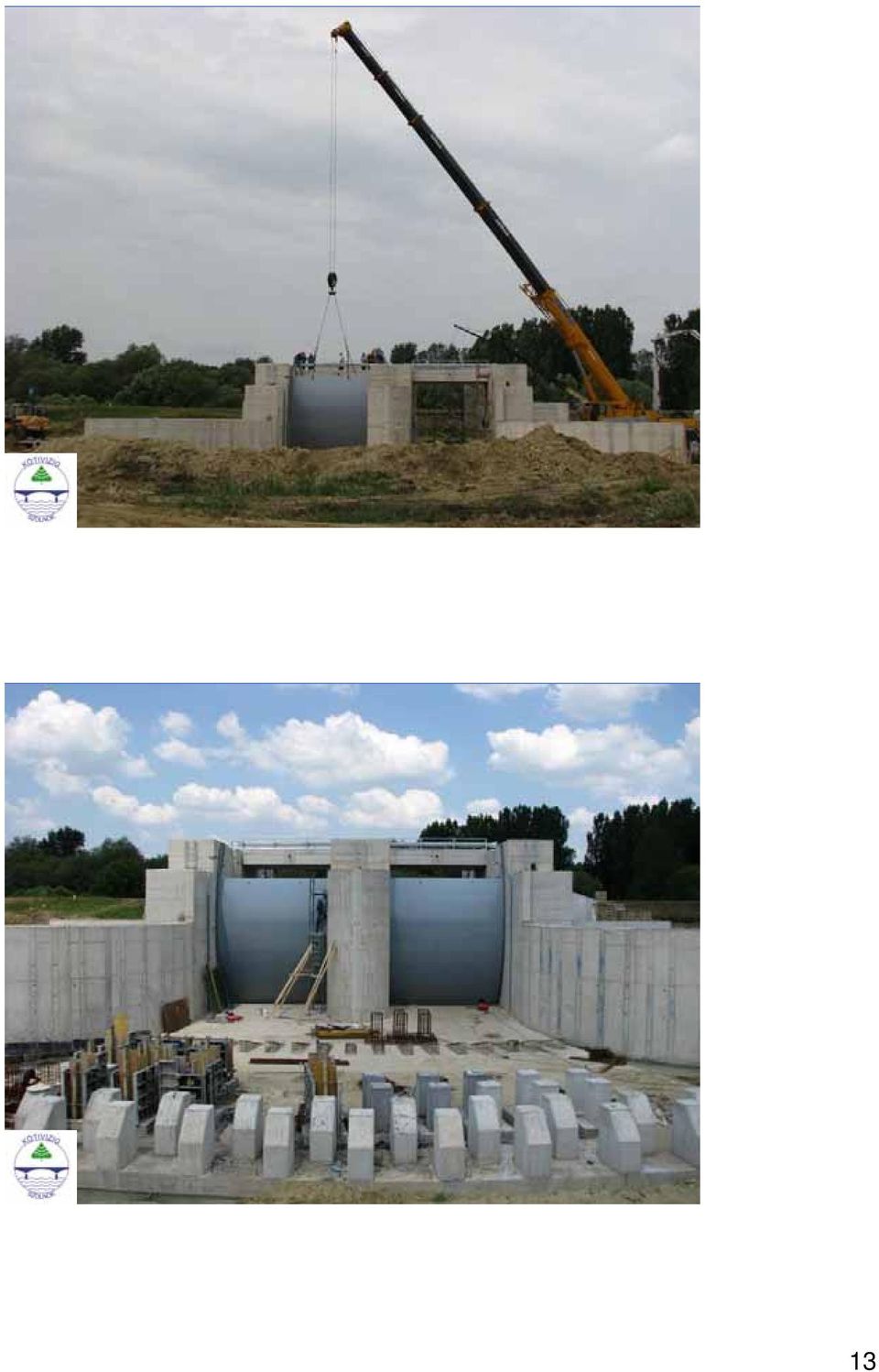

13 13

14 14

15 A nagyműtárgy vízzárósági próbája 15

16 16

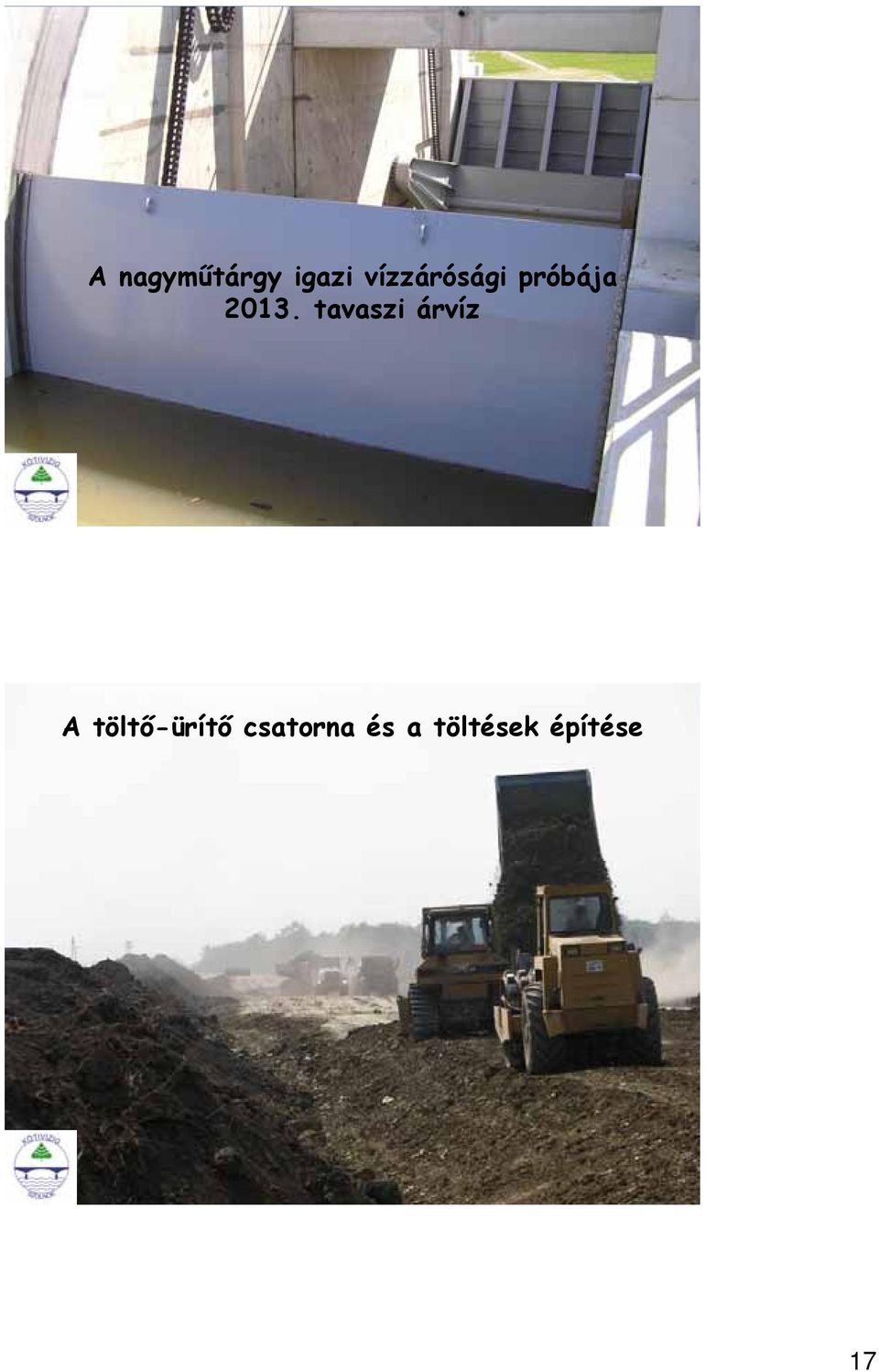

17 A nagyműtárgy igazi vízzárósági próbája tavaszi árvíz A töltő-ürítő csatorna és a töltések építése 17

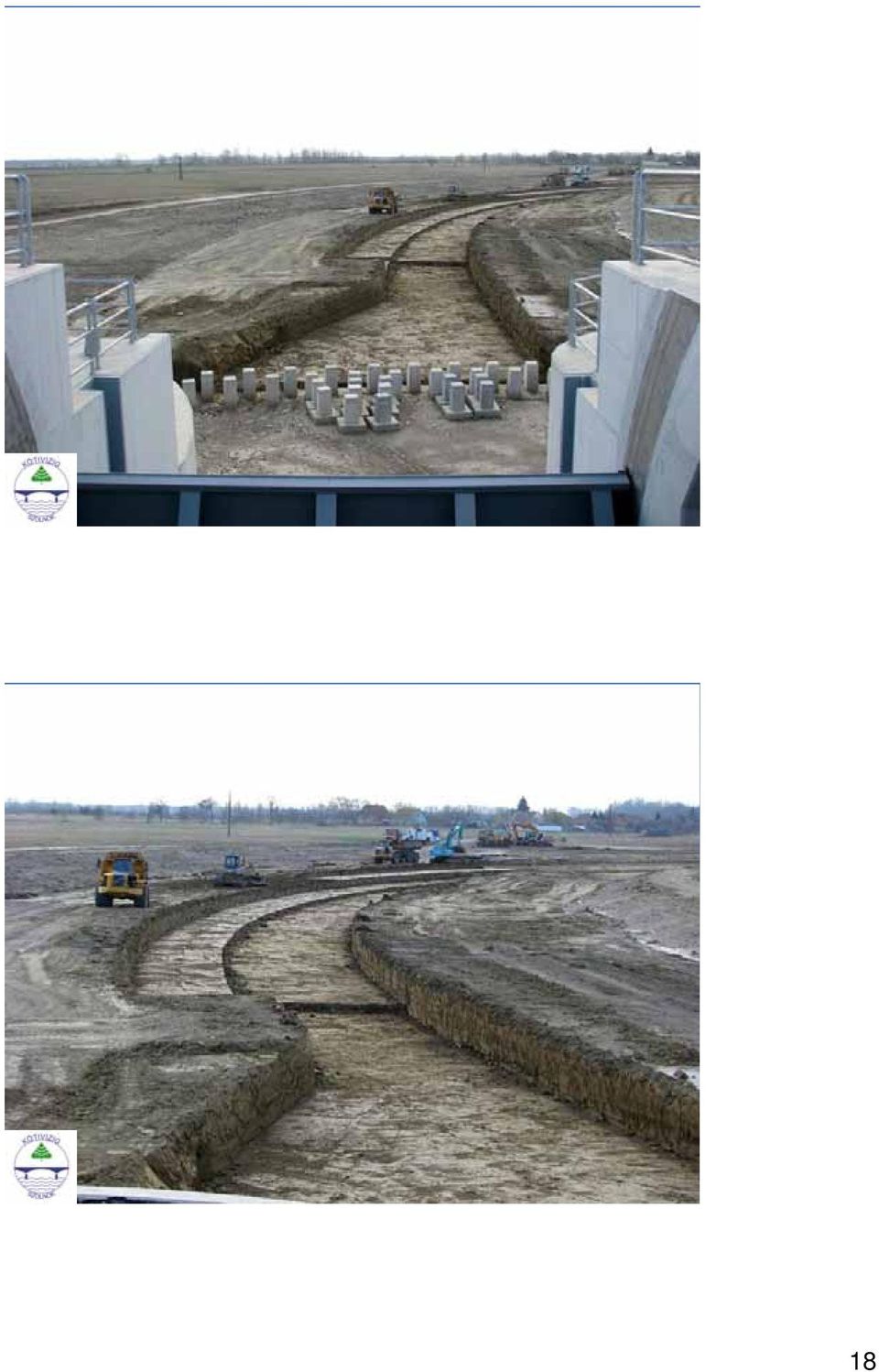

18 18

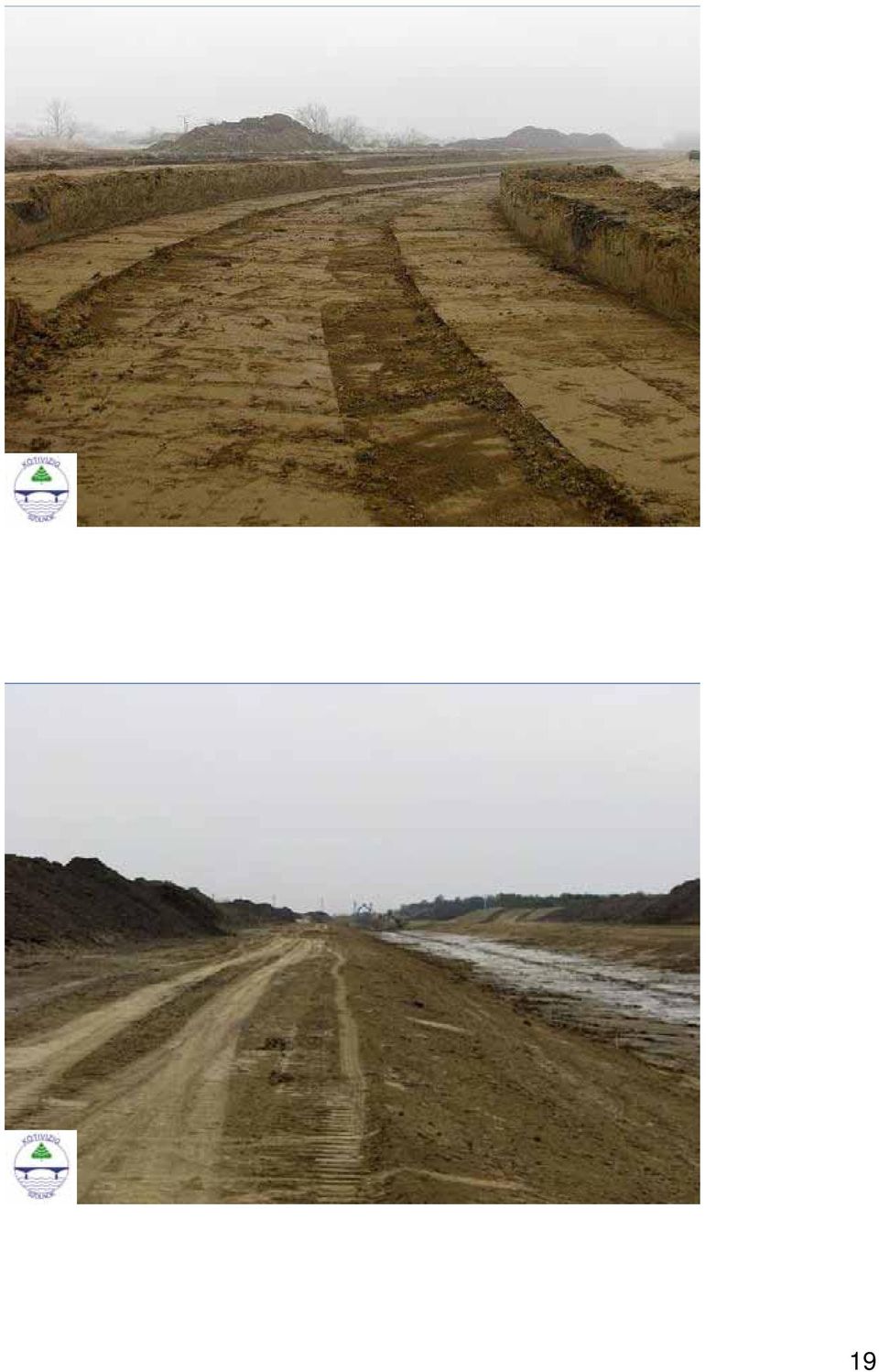

19 19

20 Mederátjáró a mezőgazdasági gépek részére 20

21 21

22 A kisműtárgyak építése 22

23 A közúti híd építése 23

24 24

25 Aszfaltozási munkák 25

26 26

27 Közlekedési szabályok 27

28 Mezőgazdasági átjáró 28

29 29

30 30

31 A Tiszaroffi tározó igénybevétele Üzemelési tapasztalatok a május 20. és július 02. között tartó árvízvédekezés alatt május 20-án 6:00 órától I. fokú készültség május 22-én 6:00 órától II. fokú készültség május 26-án 18:00 órától III. fokú készültség június 10-én 17:00 órától rendkívüli készültség június 17-én 18:00 órától III. fokú készültség június 23-án 18:00 órától II. fokú készültség június 29-én 18:00 órától I. fokú készültség július 02-án 18:00 fokozat megszüntetése A tározó felkészítése az elöntésre június

32 A Tiszaroffi árapasztó tározó területe, belvízelöntések a nyitás napján, értékállapot rögzítés A Tiszaroffi árapasztó tározó területe, belvízelöntések a nyitás napján, értékállapot rögzítés 32

33 A Tiszaroffi árapasztó tározó területe elöntés előtt A Tiszaroffi árapasztó tározó Északi műtárgy a nyitás előtt 33

34 A tározó feltöltése A Tiszaroffi árapasztó tározó megnyitása Északi műtárgy, június :00 A Tiszaroffi árapasztó tározó megnyitása, feltöltése június

35 A Tiszaroffi árapasztó tározó megnyitása, feltöltése június 10. A Tiszaroffi árapasztó tározó megnyitása, feltöltése június

36 A Tiszaroffi árapasztó tározó Déli műtárgy a nyitás előtt A Tiszaroffi árapasztó tározó megnyitása, feltöltése Déli műtárgy, június :30 36

37 A Tiszaroffi árapasztó tározó feltöltés közbeni állapot Északi medence, június 11. A Tiszaroffi árapasztó tározó feltöltés közbeni állapot Középső medence, június

38 A Tiszaroffi árapasztó tározó feltöltés közbeni állapot Déli medence, június 12. A tározó feltöltött állapota A Tiszaroffi árapasztó tározó feltöltött állapot Déli medence, június

39 A Tiszaroffi árapasztó tározó feltöltött állapota Velencei-tó A Tiszaroffi árapasztó tározó szárazon maradt, magasabb fekvésű területe 39

40 A Tiszaroffi árapasztó tározó szárazon maradt, magasabb fekvésű területe, mely vadmenekítő dombként is funkcionál A Tiszaroffi árapasztó tározó Északi műtárgy zárás utáni állapot 40

41 A Tiszaroffi árapasztó tározó Déli műtárgy zárás utáni állapot A Tiszaroffi árapasztó tározó területe feltöltött állapotban 41

42 Vízminőségi vizsgálatok A tározó feltöltése közben - Három mintavételi hely (Tiszaroffi komp, Északi műtárgy, Déli műtárgy) - 10 óránkénti mintavétel (2010. június között 8 alkalom, 24 db mintavétel) A tározó feltöltött állapotában - Öt mintavételi hely a tározó területén (Északi-medence 1 db, Középső-medence 3 db, Dél-keleti-medence 1 db) A tározó leürítésének megkezdése előtt - Mintavétel a Déli műtárgy alatti Tisza szakaszból. A tározó leürítése közben - Mintavétel a Déli műtárgyat elhagyó tározott vízből, illetve a műtárgy alatti Tisza szakaszból. - Napi egy alkalommal történt mintavétel. 42

43 A Tiszaroffi árapasztó tározó üzembe helyezése. Eseménynapló - Feltöltés (3 nap, 73 óra) június Tározás (13 nap, 312 óra) június Tározott vízmennyiség: 56,8 millió m 3 (teljes kapacitás: 97 millió m 3 ) Feltöltési szint: 149 cm-rel alacsonyabb volt, mint a maximális tározási szint - Leürítés (szakaszos) május 26 október 8. Többször szüneteltetni kellett árhullám miatt, mert a Tisza vize visszafolyt volna a tározóba. A Tiszaroffi árapasztó tározó üzembe helyezése. Eseménynapló Vízmérleg: a tározóba bevezetett vízmennyiség: 56,8 millió m 3 a tározóból kivezetett vízmennyiség: 59,7 millió m 3 A többlet oka: +2,9 millió m június - október hónapokban lehullott csapadék: 302,5 mm 43

44 A Tiszaroffi árapasztó tározó területén gazdálkodók kártalanításával kapcsolatos adatok Elbírált kárigények száma: -mezőgazdasági termelők: 55 db - vadásztársaság: 2 db ÖSSZESEN: 57 db Elöntött terület térkép szerint: Elbírált kártalanítási terület: ha ha KÖSZÖNÖM A FIGYELMET és a segítségét Váriné Szöllősi Irénnek Tóth Ildikónak Dr. Kovács Sándornak Geszti Zoltánnak Molnár Attilának Simon Józsefnek Végvári Péternek 44
