1 Eötvös József Főiskola Vízépítési és Vízgazdálkodási Intézet Készítette: Orosz Sándor építőmérnök hallgató Belső konzulens: Dr. Szlávik Lajos ny. Professzor Emeritus Külső konzulens: Sándor Attila TIVIZIG Árvízvédelmi Osztályvezető Baja, /1

2 - Témaválasztás - Vésztározók bemutatása, - Hidrológiai idősorok vízrajzi állomásai - Homogenitás vizsgálat - Árhullámképek létrehozása - Legkedvezőtlenebb árhullámkép létrehozása - Műtárgy méretezése - Alapadatok bevitele - A legkedvezőtlenebb árhullám létrehozásakor kialakult LNV - Eredmények kiértékelése - műtárgy jellemzése - Javaslat. 21/2

3 Téma választás Vásárhely Terv továbbfejlesztésében megfogalmazott célkitűzések a Körös-völgyben Megválaszolandó kérdések 21/3

A BerettyóSebes-Körös delta szükségtározói Kutas.-I-II.tározó 2902 ha 36.55 Mm3 87.72 m Bf Szükségtározások: 1919. évi tavaszi árvíz, 1966. évi jeges árvíz töltéshalaspuszta.tározó 2175 ha 35.

4 A BerettyóSebes-Körös delta szükségtározói Kutas.-I-II.tározó 2902 ha Mm m Bf Szükségtározások: évi tavaszi árvíz, évi jeges árvíz töltéshalaspuszta.tározó 2175 ha Mm m Bf szakadás Berettyó bal-part 82 fm hosszan, 42 Mm nyári árvíz Kutastározó, Berettyó balpart 45 fm hosszban, 24,1 Mm évi nyári árvíznél töltésszakadás Halaspuszta-tározó, Berettyó balpart kb.35 4 Mm3

TIVIZIG és KÖVIZIG hidrológiai mérőállomásai elhelyezkedése Pocsaj 67+400 Berettyóujfalú 43+400

5 TIVIZIG és KÖVIZIG hidrológiai mérőállomásai elhelyezkedése Pocsaj Berettyóujfalú Bakonszeg Darvas Szeghalom Körösszaká l Foki-Híd Körösladány (felvíz) 5

6 Homogenitási vizsgálat 21/6

7 Foki-híd /7

8 Legkedvezőtlenebb árhullámkép Foki-híd Burkológörbe /8

9 Műtárgy méretezése - Magányos árhullám: Berettyó folyó:kutas tározó nyitva, Halaspusztai zárva. Sebes körös folyó: Halaspuszta tározó nyitva, Kutas zárva - Kritikus árhullám: Berettyó folyó:kutas tározó nyitva Sebes körös folyó: Halaspusztai tározó nyitva 21/9

10 Vízfolyás Szelvényszám Határfeltétel típusa Berettyó Vízhozam idősor Berettyó Kutas I.-II. műtárgy Kapunyitás idősor Kálló Vízhozam idősor Kálló Befolyó vízhozam idősor Sebes-Körös Vízállás/vízhozam idősor Sebes-Körös Halaspuszta műtárgy Kapunyitás idősor Sebes-Körös Lejtés 21/10

11 méret,küszöbszint, nyilásméret 21/11

12 Nyitási idő kiválasztása - Megnyitás áradó ágon MÁSZ alatt 20-30cm mértékadó árvízszinten tetőzőn. 21/12

13 21/13

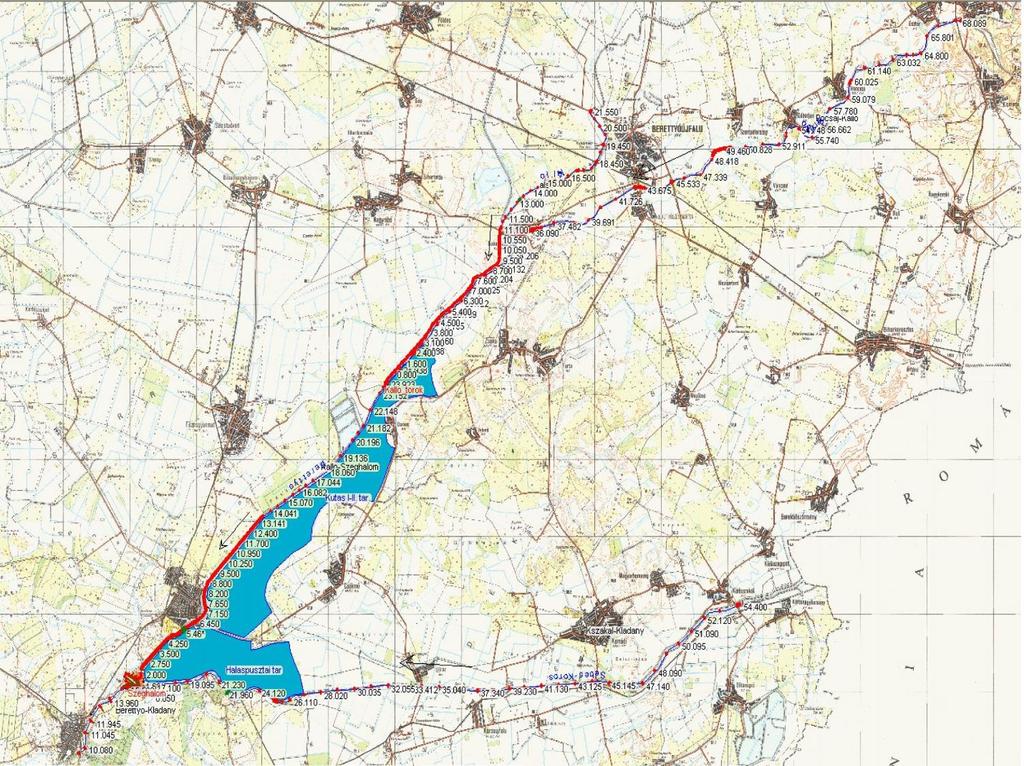

14 Műtárgy megnyitás helyei az adott folyó szakaszon Berettyó IV: hely Berettyó I. hely Berettyó II. hely Berettyó folyón. (10+520) 3 x 3 m x 5 m Berettyó folyón. (08+870) 3 x 4 m x 6 m Berettyó III. hely Berettyó folyón (06+420) 3x 4m x 6 m Sebes Körös I. hely Berettyó folyón. (15+200) 3 x 4 m x 6 m Sebes Körös II. hely Sebes- Körös. (17+500) 3 x 3 m x 5 m Sebes- Körös. (20+720) 3 x 3 m x 5 m 14

15 16 terv -110 cm 17 terv -200cm 21/15

16 Kutas tárózó nyitása szelvényben 21/18

17 21/17

18 Tározók feltöltődése Halaspuszta tározó üzemvízszint m Bf Egyedül nyitva: Közösen nyitva Vízállás: 87,46 m Bf Vízállás: 87,37 m Bf Vízhozam: 240 m3/s Vízhozam: 233 m3/s Feltöltött mennyiség: m3 Feltöltött mennyiség: m3 Kutas tározó üzemvízszint. 87,72 m Bf Egyedül nyitva: Közösen nyitva Vízállás: 87,72 m Bf Vízállás: 87,66 m Bf Vízhozam: 260 m3/s Vízhozam: 252 m3/s Feltöltött mennyisé: m3 Feltöltött mennyiség: m3 Feltöltött mennyiség Egyedül nyitva Közösen nyitva Halas Halas Kutas Kutas Összes: millió m3 Összes: millió m3 21/18

19 Tervezett műtárgy jellemzése Szabályozható műtárgy előnye és hátránya: Előnye: Hátránya: - Biztonság. - Sok a beruházási költség. - Nincs időkorlát. - Hosszú megtérülési idő - Nem töltődik túl a tározó. - Magas a fenntartási és üzemeltetési költség - újabb árhullámkor zárható 21/19

20 Javaslat. - Jelen helyzetben Berettyó folyón szelvényben 1db, 3 x 4 m x 6 m beeresztő műtárgy 1 db,leürítő műtárgy Sebes- Körös szelvényben 1db, 3 x 4 m x 6 m beeresztő műtárgy - Jövőbeni helyzet Újra számolják a Mo folyókon a MÁSZ Rendelkezésre álló eredmény alapján cm 1db, 3 x 4 m x 6 m töltő-ürítő műtárgy szelvényben 1db, 3 x 4 m x 6 m beeresztő műtárgy 21/20

21 21
