1 Az új sípálya is több szolgáltatást igényel, hütték, síiskola, síbolt,mellékhelyiségek. Gyerekkorom óta síelek, több éve gyermekek síoktatásával is foglalkozom. A síelések során Európa több síterepén is megfordultam, akár több héten keresztül is ott voltam. Útjaim során bepillantást nyertem, hogyan is zajlik az élet a sípályán, megtapasztaltam hogyan éljük meg a hétköznapokat a sípályán. Mire van szüksége az oktatónak, a gyerekeknek, a szülőknek. Tapasztalataim alapján a sípályákon sok esetben hiányosak a szolgáltatások. BEÉPÍTÉS_ A beépítés kialakításánál a környezetben elhelyeztem a leendő liftállomást, vasútállomást, illetve az ahhoz kapcsolódó parkolókat. Célom az volt, hogy az épület leginkább a sípálya felé kommunikáljon, a gyermek sípálya legyen a központ, az épület azt vegye körül. Ezzel szeretném jelezni, hogy az épület maga valójában csak kiszolgálja a sípályát és az ott jelenlévő embereket. A megközelítés két legfontosabb iránya a lift állomás illetve a falu felől történhet, hiszen az emberek vagy a falu felől jönnek vagy a sípálya felől. SÍKÖLCSÖNZŐ A BEMUTATÓK RENDEZVÉNYEK Az épület hosszú szárnyában találhatóak a szakmai jellegű szolgáltatások illetve a mellékhelyiségek, a rövidebbik szárny az "élvezeteket" hívatott szolgálni. golfpálya N C E P C I Ó parkoló SZÓRAKOZÁS Fontos volt számomra az épület és a mellette elhaladó út kapcsolata. Az épület hosszabbik szárnya, mintegy az út meghosszabbítása jelenik meg. Így válik az épület dominánssá a legfontosabb közlekedési útvonal felé. Így az úton elhaladók is feltétlenül "észereveszik" az épületet. csákányos lift+sípálya TESZTELÉSI LEHETŐSÉG Y O gyermek sípálya L K leendó vasútállomás SÍSZERVÍZ GYEREK SÍPÁLYA leendó liftállomás VERSENYRENDEZÉS Á FUNKCIÓSÉMA _ parkoló P MŰKÖDÉS_A síiskolák általában szoros együttműködésben a helyi lifttársasággal, nagyon fontos szerepet játszanak síeléshez kapcsolódó szolgáltatások biztosítása terén. A síiskola vezetője igazgatja a többi oktatót illetve általában Ő van az irodában. A síiskolához tartozhat bolt, kölcsönző,szervíz, ahol szintén szakemberek dolgoznak. Ezenkívül fontos szolgáltatások az étterem, melegedő és mellékhelysiég.ideális esetben ezek a szolgáltatások egy helyen találhatóak. OKTATÁS_Általában délelőtt-délután két óra, kezdőtől a haladóig. A kezdők a gyerekpályán tanulnak, a haladók többi sípályán. A gyerekcsoportokban különböző számú gyerekek lehetnek, tudásszinttől függően. A gyerekek oktatásához gyakran használunk játékos segédeszözöket. A síiskolák segédkeznek versenyrendezésben, vagy akár a pályák karbantartásában is. ÉTTEREM SÍBOLT thermál fürdő 67,50 KIKAPCSOLÓDÁS Í paplanernyős leszállópálya -1,60 MELLÉHELYISÉG TÚRAVEZETÉS 27,50 7,40 ±0,00 OKTATÁS S horgásztavak ±0,00 FELSZERELÉS MELLÉKHELYISÉGEK SÍOKTATÁS vitorlázórepülő leszállópálya +0,40 Ezek a dolgok vezettek ahhoz, hogy síiskolát tervezzek a piesendorf-i lift mellé. Lehet, hogy a megnevezés nem a legmegfelelőbb, hiszen a síiskola maga adott, én a hozzá kapcsolódó szolgáltatások halmazát szerettem volna épületként megformálni. HÜTTE görkorcsolya, kerékpár útvonal _ városközpont síiskola PINZGAUER BAHN_ leendő vasútállomás _ leendő liftállomás helye, összeköttetés Zell Am Seevel sífutó pálya rendszer_ a 200 km hosszú Pinzgauer Loipe-vel együtt Salzburg tartományban összesen 2200 km sífutó pálya van HUMMERSDORF_ leendő liftállomás helye, összeköttetés Kaprunnal Pinzgauer Tal_ túra-és sétaútvonalakban gazdag WALCHEN_helyi sípálya Ausztriában síiskolák ma már minden sípályánál működnek. Egy síterepen akár több síiskola is megfér egymás mellett. A síiskolák működéséhez több szolgáltatás kapcsolódhat. Ezeket a szolgáltatásokat célszerű a gyermek sípálya közelében összpontosítani. A gyermekek oktatása során nemcsak a mellékhelyiség, hütte közelsége fontos. Hamar elfáradnak, fáznak, hiányoznak a szüleik, illetve Ők hiányoznak a szüleiknek. A szülők szórakoztatása, kiszolgálása sok esetben ugyanúgy az oktató feladata, mint az, hogy megtanítsa a gyereket síelni. A szülők szeretik figyelemmel kísérni az oktatást, illetve sokszor a gyerekek se tudnak elszakadni a szüleiktől. Ezek figyelembe vételével, elemezve a síiskola működését, választottam ki azokat a funkciókat, amelyek véleményem szerint fontosak. tervezett épület A fejlesztés következtében Piesendorf falu, amely ma még inkább a nyugalomra vágyók célpontja, egy nagyon fontos síközponttá alakulhat. Szerves részévé válhat a világ egyik legnagyobb síterepének. Ez a szerep rengeteg egyéb fejlesztési lehetőséget von maga után, amelyek egy része már elkezdődött, gondolok itt az 2010-ben átadásra kerülő termál szállóra. Egyéb fejlesztések lehetnének még új vasútállomás kialakítása, sífutó központ, nem beszélve a rengeteg szálláshely kialakításának lehetőségéről. PINZGAUER BAHN_ helyi kisvasút, kedvelt közlekedési eszköz ZELL AM SEE KAPRUN_ városi pályák SCHMITTENHÖHE 2000m_ Zell Am See-i pályarendszer KITZSTEINHORN 3029m_ gleccser pályák A Kaprun-Zell Am See-i sírégió napjaink egyik legkedveltebb síterepei közé tartozik. A síelők a világ minden tájáról érkeznek ide, németek, hollandok, belgák, illetve még tengerentúli látogatók is megfordulnak errefelé. A terület nemcsak a kiváló és egész évben hóbiztos sípályáiról híres. Rengeteg egyéb kikapcsolódási lehetőséget nyújt télen-nyáron:sífutó pályák, golfpálya, házias ételek, termálfürdő, kiránduló utak, kerékpárutak segítik a természeti szépségek bejárását, megtekintését. A Pinzgauer Tal ezenfelül híres hagyományőrzéséről,többek között az építészet terén is. A helyi turizmus fejlesztésének talán legfontosabb eleme a közeljövőben megvalósuló sípálya fejlesztés lehet. A terv szerint a Kaprun-i és Zell Am See-i sípályákat összekötik, egy a Pinzgau-i völgyön átívelő lift segítségével. A Schmittenhöhe-ről Piesendorf mellé érkezne a lift, Kaprunból pedig Hummersdorf mellé. Piesendorf és Hummersdorf között eleinte busszal, majd később szintén lift segítségével közlekednének. A lift megépítésével létrehozzák Ausztria, de talán Európa legnagyobb összefüggő síterepét. A további tervekben még más közeli kisebb sípályákkal való összeköttetés létesítése is benne van. A lift segítségével összeköttetés létesül a pinzgaui völgy és a sípályák között. A már ma is fontos turisztikai célpont szerves részévé válik a világ egyik legnagyobb síterepének. Erre alapozva tervezek a pinzgaui állomáshoz síiskolát. URBANISZTIKA TANSZÉK

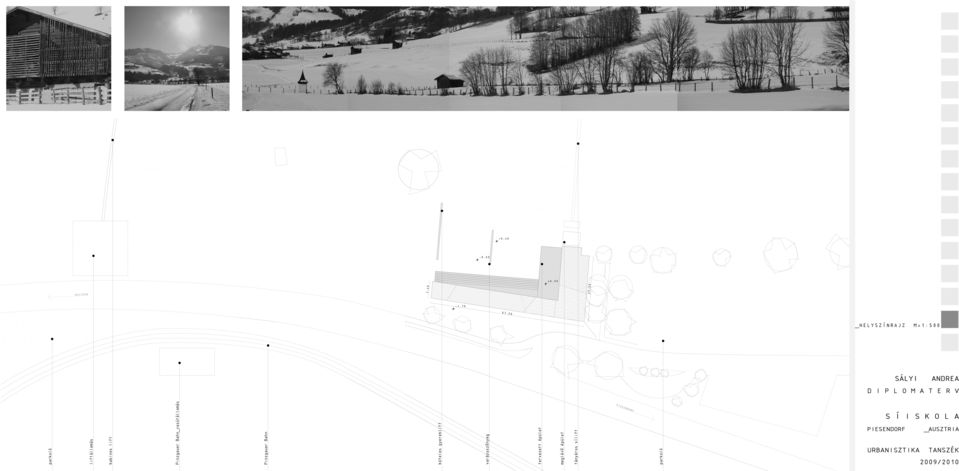

2 parkoló tányéros sílift meglévő épület tervezett épület varázsszőnyeg 27,50 7,40 WALCHEN köteles gyereklift Pinzgauer Bahn Pinzgauer Bahn_vasútállomás kabinos lift liftállomás parkoló +0,40 ±0,00-1,70 67,50 _HELYSZÍNRAJZ 00 SÁLYI ANDREA PIE SEN DOR F URBANISZTIKA TANSZÉK 2009/2010

3 1,06 1,00 2,40 20_gépészeti helyiség >8,29m 2 21_pellet raktár >29,74m 2 7,40 4,43 1,00 1,25 2,17 0,89 0,95 14,41 13,43 17,55 8,70 2,50 2,50 2,50 1,97 0,53 2,50 2,50 2,50 2,50 2,50 2,50 2,45 2,55 2,50 2,50 2,50 2,50 2,50 1,80 2,50 2,50 2,50 1,50 0,57 3,88 0,47 3,15 2,13 1,01 3,54 1,03 0,65 0,56 3,44 1,60 6,42 0,43 8,70 01_bolthelyiség >58,00m 2 3,10 4,31 2,77 1,81 1,81 1,81 6,82 1,00 8,71 4,55 0,44 2,51 0,46 2,51 0,73 3,15 1,76 2,51 6,82 2,51 2,51 2,51 2,51 1,81 2,51 2,51 0,84 2,51 54,20 2,51 2,51 2,51 1,28 2,51 1,94 0,57 2,51 2,51 2,51 2,51 2,51 1,51 11,34 6,35 C C 02_szervíz >17,35m 2 03_raktár >20,50m 2 04_gyerekjátszó MÉRŐSZEKRÉNY 05_előtér >23,60m 2 >2,71m 2 07_oktatói szoba >10,69m 2 0,85 08_iroda 09_mozgássérült wc 10_férfi wc 06_oktatói fürdő >18,26m 2 >4,40m 2 >16,77m 2 >3,85m 2 1,28 12_előtér >2,19m 2 11_női wc >10,69m 2 1,05 5,43 4,40 4,40 19_terasz > 11,20 9,10 1,25 4,54 5,38 0,95 9,10 0,02 0,96 6,08 0,36 4,30 5,36 0,36 3,00 0,36 15,40 14,68 3,17 3,17 0,36 B B 2,07 3,14 1,84 1,00 1,96 2,40 1,96 2,40 13_bár >56,43m 2 1,20 2,40 14_előtér >10,99m 2 18_étterem >92,95m 2 A A 15_konyha >17,38m 2 1,30 16_dolgozói öltöző >7,69m 2 17_raktár >14,41m 2 1,06 1,05 6,89 3,00 5,46 8,86 1,13 0,20 0,20 0,60 3,34 3,23 3,43 2,50 2,50 2,50 2,50 2,50 2,50 1,05 6,89 3,00 15,40 0,00 1,32 2,50 _ALAPRAJZ M=1: /2010

4 200 mm vasbeton támfal 150/70 mm természetes fa szarufa 250/200 mm alsó gerenda három rétegű üvegezésű fix ablak 350/150 mm ragasztott fa gerenda 180/100 mm ragasztott fa gerenda,közte 180 mm szálas hőszigetelés 200/200 mm ragasztott fa függőleges tartószerkezet 700/700 mm vasbeton alaptest nézetben 200/200 mm vasbeton pillér nézetben 150 mm kavicsterítés 400/200 mm ragasztott fa gerenda 24/140 mm deszkafedés rheinzink állókorcos fémlemez fedés belső áttört lécezés_mechanikai védelem +5,50 R10_ +1,00 R09 _ R03_ 0,54 0,27 3,96 0,45 0,45 R01_ R08_ 0,76 0,27 3,68 0,45 0,15 3,50 0,15 2,35 0,15 2,35 0,15 2,35 0,15 2,35 0,15 2,35 0,15 2,32 0,20 4,50 0,20 2,82 0,15 2,86 0,15 0,60 0,20 0,20 1,13 0,36 7,25 0,10 0,02 0,12 2,23 0,36 4,30 0,36 5,67 0,36 1,00 3,61 15,40 4,30 6,39 0,20 3,50 0,20 0,20 0,20 0,20 0,20 0,20-2,70 0,20 4,50 0,20 2,80 0,20 2,80-0,27 0,20 - R11_ 0,96 0,27 2,82 0,33 0,45 +3,60 R02_ -1,20 1,05 0,27 3,51 0,10 R09 _ R10_ R02_ 1,26 0,27 2,85 0,31 0,45 R08_ R01_ 0,46 0,27 +3,60 +3,15-1,50 R02 A-A METSZET 0 A-A METSZET 0 R01_ 40/200 mm pallóburkolat 250/200 mm alsó mestergerendák 150/100 mm alsó szelemenek közte 150 mm 1 rtg páratechnikai fólia 25 mm OSB lap 30/50 mm párnafa 25/120 mm nútolt fa padlóburkolat R02_ 22/150 mm szerelt függőleges faburkolat 22/100 mm hátsó hézagtakaró 46/50 mm vízszintes fa tartószerkezet közte: 200 mm falváz oszlopok között 1 rtg páratechnológia fólia 25/50 mm vízszintes fa tartószerkezet falváz oszlopokra szerelve 20/150 mm függőleges nútolt faburkolat R03_ 22/100 mm függőleges faburkolat 46/50 mm vízszintes fa tartószerkezet közte 200 mm falváz oszlopok között 1 rtg páratechnológia fólia 25/50 mm vízszintes fa tartószerkezet falváz oszlopokra szerelve 20/150 mm függőleges nútolt faburkolat R04_ Rheinzink állókorcos fémlemez fedés műanyag lemez védőréteg pvc vízszigetelés ipari filc alátét lemez 24/140 mm deszkaaljzat 150/70 mm szarufa 180/100 mm szelemen közte 180 mm R05_ közte 80 mm szálas hangszigetelés R06_ 8 mm szerelt trespa burkolat, rejtett rögzítéssel közte 95 mm szálas hangszigetelés 8 mm szerelt trespa burkolat, rejtett rögzítéssel R10_ Rheinzink állókorcos fémlemez fedés műanyag lemez védőréteg pvc vízszigetelés ipari filc alátét lemez 24/140 mm deszkaaljzat 24/140 mm deszkafedés 150/70 mm szarufa 180/100 mm szelemen R11_ közte 90 mm szálas hangszigetelés 8 mm szerelt trespa burkolat, rejtett rögzítéssel

5 rheinzink állókorcos fémlemezfedés 180/100 mm ragasztott fa gerenda, közte 180 mm szálas hőszigetelés 350/150 mm ragasztorr fa gerenda, nézetben 200 mm vasbeton támfal, nézetben beton alaptest, lépcső alátámasztására falépcső, acél alátétszerkezettel 350/150 mm ragasztott fa gerenda belső áttört lécezés_mechanikai védelem 180/100 mm ragasztott fa gerenda, közte 180 mm szálas hőszigetelés +5,30 R10_ 0,20 4,80 0,20 3,90 0,20 4,80 0,20 4,73 0,36 1,00 9,10 10,30 1,00-0,50 R09 _ -1,10 R01_ 0,83 0,27 4,63 0,45 0,83 0,27 4,32 0,31 0,45 R08_ +4,65 +4,20-0,27 0,83 0,27 4,15 0,45 0,83 0,27 3,83 0,31 0,45 R02_ +4,42-0,50-1,10 +3,85 R09 _ 1,26 0,27 3,05 0,66 0,10 R10_ R08_ 1,20 0,48 3,28 0,45 +3,70 +3,25 0,36 3,93 0,36 0,77 1,40 0,27 2,98 0,31 0,45 R01_ -0,27-1,70 _METSZETEK 0 B-B METSZET 0 C-C METSZET 0 R01_ 40/200 mm pallóburkolat 250/200 mm alsó mestergerendák 150/100 mm alsó szelemenek közte 150 mm 1 rtg páratechnikai fólia 25 mm OSB lap 30/50 mm párnafa 25/120 mm nútolt fa padlóburkolat R02_ 22/150 mm szerelt függőleges faburkolat 22/100 mm hátsó hézagtakaró 46/50 mm vízszintes fa tartószerkezet közte: 200 mm falváz oszlopok között 1 rtg páratechnológia fólia 25/50 mm vízszintes fa tartószerkezet falváz oszlopokra szerelve 20/150 mm függőleges nútolt faburkolat R03_ 22/100 mm függőleges faburkolat 46/50 mm vízszintes fa tartószerkezet közte 200 mm falváz oszlopok között 1 rtg páratechnológia fólia 25/50 mm vízszintes fa tartószerkezet falváz oszlopokra szerelve 20/150 mm függőleges nútolt faburkolat R04_ Rheinzink állókorcos fémlemez fedés műanyag lemez védőréteg pvc vízszigetelés ipari filc alátét lemez 24/140 mm deszkaaljzat 150/70 mm szarufa 180/100 mm szelemen közte 180 mm R05_ közte 80 mm szálas hangszigetelés R06_ 8 mm szerelt trespa burkolat, rejtett rögzítéssel közte 95 mm szálas hangszigetelés 8 mm szerelt trespa burkolat, rejtett rögzítéssel R10_ Rheinzink állókorcos fémlemez fedés műanyag lemez védőréteg pvc vízszigetelés ipari filc alátét lemez 24/140 mm deszkaaljzat 24/140 mm deszkafedés 150/70 mm szarufa 180/100 mm szelemen R11_ közte 90 mm szálas hangszigetelés 8 mm szerelt trespa burkolat, rejtett rögzítéssel

6 ÜVEG +5,50 +4,40-3,90 SZÍNEZETT FABURKOLAT +1,00 ÁLLÓKORCOS FÉMLEMEZ FEDÉS -1,50 NATÚR FABURKOLAT NYUGATI HOMLOKZAT M=1:100 _HOMLOKZATOK +4,10 M=1:100 +3,90 +3,30-1,50-1,70 DÉLI HOMLOKZAT M=1:100 URBANISZTIKA TANSZÉK

7 ÜVEG +3,90 +4,40 SZÍNEZETT FABURKOLAT ÁLLÓKORCOS FÉMLEMEZ FEDÉS -1,50 NATÚR FABURKOLAT _HOMLOKZATOK M=1:100 KELETI HOMLOKZAT M=1:100 +5,50 +3,90 +4,40 +3,50 ÉSZAKI HOMLOKZAT M=1:100

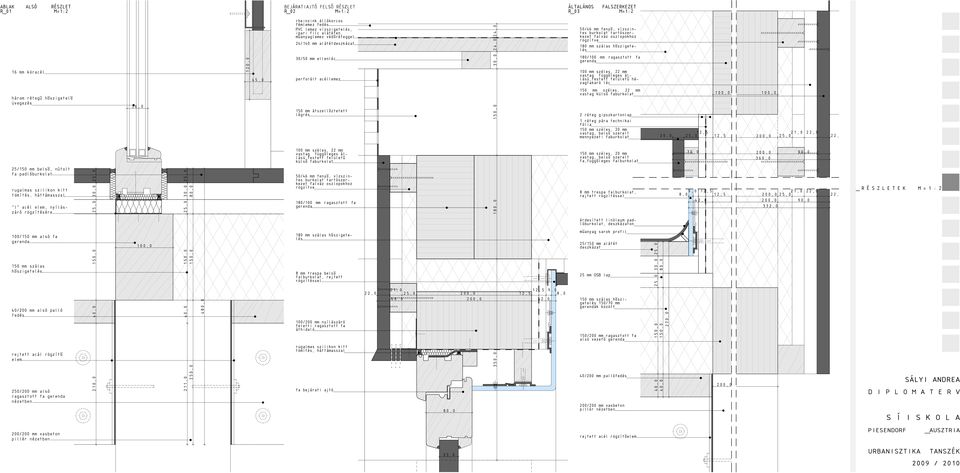

8 ABLAK ALSÓ RÉSZLET R_01 M=1:2 BEJÁRATIAJTÓ FELSŐ RÉSZLET R_02 M=1:2 ÁLTALÁNOS R_03 FALSZERKEZET M=1:2 16 mm köracél három rétegű hőszigetelő üvegezés 25/150 mm belső, nútolt fa padlóburkolat rugalmas szilikon kitt tömítés, háttámasszal "l" acél elem, nyílászáró rögzítésére 100/150 mm alsó fa gerenda 150 mm szálas hőszigetelés 40/200 mm alsó palló fedés rejtett acál rögzítő elem 250/200 mm alsó ragasztott fa gerenda nézetben 210,0 40,0 150,0 25,0 30,0 25,0 36,0 100,0 211,0 40,0 150,0 25,0 30,0 25,0 250,0 150,0 80,0 480,0 120,0 45,0 rheinzink állókorcos fémlemez fedés PVC lemez vízszigetelés, ipari filc alátéten, műanyaglemez védőréteggel 24/140 mm alátétdeszkázat perforált acéllemez 150 mm átszellőztetett légrés 100 mm széles, 22 mm vastag függőleges állású,festett felületű külső faburkolat 50/46 mm fenyő, vízszintes burkolat tartószerkezet falváz oszlopokhoz rögzítve 180/100 mm ragasztott fa gerenda 180 mm 8 mm trespa belső falburkolat, rejtett rögzítéssel 100/200 mm nyílászáró feletti ragasztott fa áthidaló rugalmas szilikon kitt tömítés, háttámasszal fa bejárati ajtó 22,0 21,0 25,0 200,0 12,5 9,0 12,5 8,0 68,0 200,0 42,0 80,0 350,0 180,0 150,0 30,0 24,0 24,0 50/46 mm fenyő, vízszintes burkolat tartószerkezet falváz oszlopokhoz rögzítve 180 mm 180/100 mm ragasztott fa gerenda 100 mm széles, 22 mm vastag függőleges állású,festett felületű hézagtakaró léc 150 mm széles, 22 mm vastag külső faburkolat 2 réteg gipszkartonlap 1 réteg pára technikai fólia 150 mm széles, 20 mm vastag, belső szerelt mennyezeti faburkolat 150 mm széles, 20 mm vastag, belső szerelt fa,függőleges falburkolat 8 mm trespa falburkolat, rejtett rögzítéssel érdesített linóleum padlóburkolat, deszkázaton műanyag sarok profil 25/150 mm alátét deszkázat 25 mm OSB lap 150 mm 150/70 mm gerendák között 150/200 mm ragasztott fa alsó vezető gerenda 40/200 mm pallófedés 200/200 mm vasbeton pillér nézetben 20,0 25,0 12,5 12,5 40,0 150,0 25,0 30,0 25,0 40,0 150,0 80,0 270,0 70,0 100,0 8,0 9,0 12,5 12,5 42,0 200,0 100,0 200,0 25,0 21,0 22,0 22,0 200,0 90,0 360,0 200,0 25,0 21,0 22,0 22,0 200,0 90,0 332,0 _RÉSZLETEK M=1:2 200/200 mm vasbeton pillér nézetben rejtett acél rögzítőelem 33,0

9 TETŐ SZEGÉLY RÉSZLET R_04 állókorcos rheinzink fémlemez fedés 24/140 mm alátétdeszkázat 150/70 mm szarufa nézetben 180/100 mm ragasztott fa gerenda 350/150 mm ragasztott fa gerenda nézetben 180,0 126,0 24,0 30,0 24,0 24,0 656,0 102,0 758,0 ABLAK FELSŐ RÉSZLET R_05 állókorcos rheinzink fémlemez fedés PVC lemez vízszigetelés, ipari filc alátéten, műanyaglemez védőréteggel 24/140 mm alátét deszkázat perforált acéllemez 180/100 mm ragasztott fa gerenda 180 mm ragasztott fa gerendák között rugalmas szilikon kitt tömítés háttámasszal 20/150 mm belső szerelt fa burkolat három rétegű hőszigetelt üvegezés 180,0 126,0 24,0 30,0 24,0 24,0 656,0 102,0 758,0 20,0 25,0 180,0 150,0 30,0 24,0 24,0 100,0 100,0 45,0 180,0 150,0 78,0 453,0 90,0 80,0 190,0 110,0 36,0 214,0 360,0 ABLAK FELSŐ RÉSZLET R_06 rheinzink állókorcos fémlemez fedés rejtett eresz kialakítás 24/140 mm alátét deszkázat perforált acéllemez 180/100 mm ragasztott fa gerendák között 180/100 mm ragasztott fa gerenda tartósan rugalmas szilikon kitt tömítés, háttámasszal belső, nútolt mennyezeti faburkolat három rétegű hőszigetelt üvegezés 20,0 24,0 180,0 150,0 30,0 24,0 24,0 180,0 150,0 78,0 758,0 190,0 80,0 90,0 214,0 36,0 110,0 360,0 BEJÁRATIAJTÓ ALSÓ RÉSZLET R_07 fa bejárati ajtó linoleum padlóburkolat, alátét deszkázaton rugalmas szilikon kitt tömítés háttámasszal "l" acél elem, nyílászáró rögzítésére 150/100 mm alsó, ragasztott fa gerenda 150 mm, 150/100 mm gerendák között 40/240 mm palló fedés 250/200 mm alsó, ragasztott fa gerenda 200/200 mm vasbeton pillér. nézetben rejtett acél rögzítőelem 226,0 24,0 150,0 25,0 30,0 25,0 250,0 150,0 80,0 480,0 100,0 200,0 30,0 25,0 226,0 24,0 150,0 25,0 5,0 250,0 150,0 85,0 485,0 ABLAK ALSÓ RÉSZLET R_08 három rétegű hőszigetelt üvegezés tartósan rugalmas szilikon kitt tömítés, háttámasszal 25/150 mm belső, nútolt padlóburkolat 25 mm OSB lap "l" acél elem, nyílászáró rögzítésére 150 mm, 150/100 mm gerendák között 150/100 mm alsó, ragasztott fa gerenda 40/200 mm alsó pallófedés 200/200 mm vasbeton pillér nézetben rejtett acél rögzítőelem 210,0 40,0 150,0 25,0 30,0 25,0 250,0 150,0 80,0 480,0 360,0 200,0 174,0 36,0 80,0 123,0 108,0 200,0 100,0 _RÉSZLETEK 150/70 mm szarufa 400/200 mm ragasztott fa gerenda 350/150 mm ragasztott fa gerenda 180/100 mm ragasztott fa gerenda BELSŐ AJTÓ ALSÓ RÉSZLET R_09 linoleum padlóburkolat alátétdeszkázaton kettős ütközésű ajtókeret küszöb élvédő, besüllyesztve a küszöbbe, előfúrt csavarral rögzítve 25/150 mm alátétdeszkázat alapgerenda 25 mm OSB lap 150 mm, gerendák között 150/100 mm alsó gerenda 40/200 mm alsó pallófedés 30,0 25,0 5,0 24,0 150,0 25,0 250,0 150,0 85,0 485,0 ABLAK VÍZSZINTES RÉSZLET R_10 22/150 mm külső faburkolat 22/100 mm hátsó színezett hézagtakaró fa 30/50 mm vízszintes homlokzati tartószerkezet tartósan rugalmas szilikon kitt tömítés, háttámasszal 100/200 mm falvázoszlop 225 mm 2 réteg gipszkarton, közte páratechnikai fóliával 45/120 mm belső faszerkezet, mechanikai védelem köracél tartószerkezet 20/150 mm belső. nútolt falburkolat 360,0 45,0 170,0 36,0 110,0 45,0 145,0 80,0 90,0 25,0 12,5 20,0 12,5 200,0 25,0 21,0 22,0 22,0 70,0 200,0 90,0 360,0

10 2,50 _első oszlop behelyezése, alsó rögzítése illetve ideiglenes kitámasztása kötél segítségével _második oszlop behelyezése, alsó rögzítése illetve ideiglenes kitámasztása kötél segítségével meglévő épület 5,50 9,00 +0,60 5,50 KATO NK 20B AUTÓDARU KATO NK 20B AUTÓDARU R 26,200 R 9,000 R 9,000 tervezett épület 65,50 R 26,200 2,90 3,20 3,40 2,50 2,499 2,50 2,50 2,50 2,50 _mestergerenda behelyezése, és rögzítése az oszlopokhoz _utolsó szelemenek rögzítése, merevítések elhelyezése, ezek után az ideiglenes rögzítések eltávolíthatók _KIVITELEZÉS M=1:200-1,60 4,000 1.gerenda 1.állás 2.gerenda 2.állás 3.állás 4.gerenda 3.gerenda VÍZ KATO NK 20B AUTÓDARU KATO NK 20B AUTÓDARU víz, szennyvízcsatorna elektromos áram ideiglenes mérőóra iroda konténer WC/öltöző konténerek szerszámtároló tervezett épület ideiglenes fatároló ideiglenes építési út KATO NK 20B autódaru ideiglenes rámpa kapu ideiglenes vízcsap porta meglévő épület ideiglenes vízcsap az első álláshoz hasonlóan a szelemenek elhelyezése előtt megépítik a második keretet is (oszlopok, majd gerendák), ideiglenesen rögzítik, majd a szelemenekkel a kettőt egymáshoz rögzítik, ezek illetve a merevítések segítségével válik stabillá a szerkezet S Í I S K O LA ORGANIZÁCIÓS HELYSZÍNRAJZ M=1:200 ORGANIZÁCIÓS METSZETEK M=1: /2010

11 _BELSŐÉPÍTÉSZET M=1:40 kiegészítők_bukósisak, kessztyű, sapka, szemüveg sílécek szerelőasztal kiegészítők_játéktárgyak, értékes áruk sícipők ruházat sícipőszárító síléctároló SÁLYI ANDREA 2009/2010
