1 GPGPU programozás lehetőségei Nagy Máté Ferenc Budapest ALICE ELTE TTK Fizika MSc 2011 e-science Café

2 Vázlat Egy, (kettő,) sok. Bevezetés a sokszálas univerzumba. A párhuzamosok a végtelenben találkoznak, avagy a debugging egy életforma. A cél szentesíti az eszközt. Jelen architektúrák, és a jövő. En guard. Válasszunk fegyvert!

3 Serial >> Paralell Az egyszálas programok világában sok minden evidens, ami a párhuzamos programoknál korántsem az. Tudjuk hol tart a vezérlés és óvakodunk a szegmentálási hibától. Párhuzamos programok esetén ezek szintén igazak. (Részben )

4 Serial >> Paralell Minden többszálas program két részből áll: Kritikus csak egy szál hajthatja végre. (nem párhuzamosítható) Párhuzamos evidens. Akkor miért nincs párhuzamos program dömping?

5 Norbi titok Nem minden feladat párhuzamosítható. A párhuzamosíthatóságnak több szintje van. Nem annyira intuitív, mint a soros kód. Több idő kifejleszteni, és a program használati ideje: Tteljes = Tfejlesztési + Thasználati

6 Az ördög a részletekben Az előző ábránk szép és jó, csak éppen nem sugallja a quint essencia-ját a dolognak. Pseudocode: int main() { ciklushossz = 100; a[8] = 0; b = 1; #pragma fork(8) for(i = 0 ; i < ciklushossz ; ++i) a[threadid] += b; cout << Thread # << threadid << finished.\n ; #pragma join return 0; } user>./pelda user> Thread #3 finished. user> Thread #0 finished. user> Thread #6 finished. user> Thread #7 finished. user> Thread #2 finished. user> Thread #4 finished. user> Thread #1 finished. user> Thread #5 finished. user>./pelda user> Thread #0 finished. user> Thread #1 finished. user> Thread #5 finished. user> Thread #7 finished. user> Thread #3 finished. user> Thread #4 finished. user> Thread #2 finished. user> Thread #6 finished. user>

7 Az ördög visszatér És ha ez nem volna elég: Pseudocode: int main() { a = 0; b = 1; #pragma fork(2) a += b; cout << Thread # << threadid; cout << calculated << a << \n ; #pragma join return 0; } És ez még csak a kezdet user>./pelda user> Thread #0 calculated 1. user> Thread #1 calculated 2. user>./pelda user> Thread #1 calculated 1. user> Thread #0 calculated 2. user>./pelda user> Thread #1 calculated 2. user> Thread #0 calculated 1. user>./pelda user> Thread #1 calculated 1. user> Thread #0 calculated 1. user>

8 Bolyai János nyomában Tehát a párhuzamosok találkoznak. Szinkronizációs hibák debuggolása nem egyszerű feladat. Főleg hogy felismerni se mindig egyszerű. Megoldás: Think before you type! Legjobb védekezés a megelőzés! Soros kóddal kezdünk programozni, hogy igazoljuk a párhuzamos algoritmus helyességét.

9 Grafika a tudomány szolgálatában Grafikus kártyák programozásakor még körültekintőbben kell eljárnunk. A GPU célhardver, egy feladatra van kitalálva. Ez a feladat a képalkotás, nem az általános számítások. Akkor mégis hogyan lehet használni? Ismerni kell a kártyákat, a képességeit és a korlátaikat. Ha ennyire nem triviális, akkor miért csináljuk?

10 Teljesítmény [GFLOPS] Mert már Moore is megmondta 6000 CPU-GPU fejlődés AMD NVIDIA CPU Egység Phenom X Radeon HD6990 GPU/CPU Kapacitás (SP) *GFLOPS+ 74, ,168 Kapacitás (DP) *GFLOPS+ 74, ,058 Fogyasztás *Watt Kapacitás:fogyasztás [GFLOPS/Watt] 0, ,597 22,722

11 A Létező Erők

12 In memoriam Enrico Fermi Az első cgpu (compute GPU) Fejlett memória architektúra: többszintű olvasható/írható cache hierarchia. CUDA magok felépítése átmenet a CPU és a hagyományos árnyalók között GFLOPS SP, 650 GFLOPS DP 3-6 GB VRAM / GPU

13 Cayman trópusok nélkül Javarészt grafika, kis tuning GPGPU-ra. Óriási árnyaló kapacitás. Kihasználása nehezebb, de nagyobb teljesítménnyel kecsegtet. Stream magok felépítése grafika orinteált, négyes vektor és mátrix műveletekre optimalizált GFLOPS SP, 680 GFLOPS DP 1-2 GB VRAM / GPU (HPC dual-core)

14 Llano, egy csipetnyi Texas Első heterogén módon programozható APU. 4 processzormag, és 400 árnyaló processzort felvonultató egyveleg. CPU-ba épített masszív párhuzamos kapacitás.

15 Sandy Bridge, Izráel hídja Intel első lépése a heterogén programozhatóság felé. 4 processzormag és egy DirectX-képes integrált video vezérlő (IGP). A szoftveres támogatása és az IGP felépítése nem teszi alkalmassá GPGPU számításokra. A 22 nm-en készülő utód (Ivy Bridge) az IGP minőségére helyezi a hangsúlyt.

16 Hogy mit hoz a jövő?

17 GCN, Graphics Core Next Erősen átdolgozott architektúra, Fermihez hasonlatosan cgpu orientált. Újítások: vektor feldolgozók helyett skalár processzorok, teljes C/C++ támogatás (virtuális függvények, DLL, ), virtuális memória névtér CPU-val közösen, koherens memória CPU-val, aszinkron felépítés, új memória architektúra, 1:2 DP:SP kapacitás, 22 nm-es csíkszélesség, Várhatóan 2011 decemberében mutatkozik a nagyérdemű előtt.

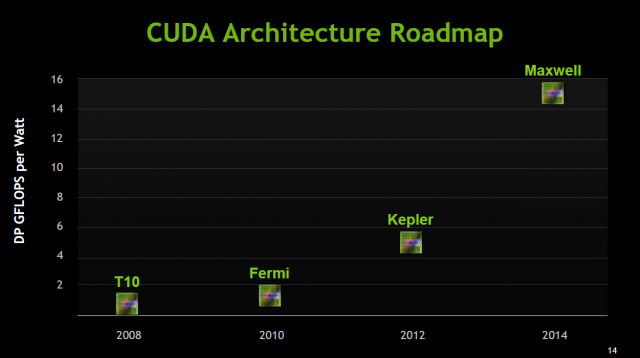

18 In memoriam Johannes Kepler A lehető legnagyobb csend övezi az új generációs GPU-kat. Újítások többnyire spekulációk, fenntartással kezelendők. Valószínűleg: architekturálisan Fermire fog hasonlítani nagy mértékben, CUDA magok natív 64-bitesek lesznek (??). Biztosan 22 nm-re épül. Tape out fázis, várható megjelenés 2012 Q1.

19 Knight s Corner, lovagregény Az Intel egy sikertelen víziójának újragondolása. ~50 db x86 magot tartalmazó PCI-E foglalatba illeszkedő kártya. GPU-khoz hasonlóan on-board RAM-ot tartalmaz. 22 nm-es csíkszélesség. Megjelenés: 2012 Q?.

20 Most légy okos Domokos! Melyik lesz a befutó? Válasz: nem tudjuk. (Hitvallás kérdése) Najó, de akkor mégis melyiket válasszuk? Válasz: az attól függ Hordozható kódot akarunk, vagy teljesítmény orientáltat. A teljesítménybeli különbség a két verzió között nagyon feladat specifikus. (1-10X)

21 Az arzenál OpenCL: Apple kezdeményezés, ma már a Khronos.org kezelésében lévő nyílt szabvány. Párhuzamos alkalmazások közös nevezőjét definiáló, a gyártók saját implementációját igénylő szabvány. Platform független. DirectX: A Microsoft tulajdonában lévő API, amely gyártótól függetlenül kínál Windows alatt általános számításra alkalmas felületet (Compute Shader). C++ AMP: Szintén Microsoft kezdeményezés, ami a DirectXszel ellentétben platform független is. DirectX-képes hardverek számára kínál, C++ nyelvből elérhető, kényelmes párhuzamos program fejlesztői környezetet. CUDA: platform-független, gyártó-specifikus API, amivel NVIDIA kártyákat programozhatunk kényelmesen és hatékonyan. Alacsony szintű nyelv.

22 Mi lebegjen a szemünk előtt? GPU programming is all about organizing your data. Memory bandwidth is limited. Shader capacity is practically infinite. GPU-t (célhardvert) programozunk! Nem írok le olyat, amiről már akkor tudom hogy rossz, amikor begépeltem. Továbbá

23 Kerüljük ahol tudjuk: Szinkronizációt. CSAK akkor használjuk, ha algoritmikusan elkerülhetetlen. Atomic műveleteket. Szintén, csak ha elkerülhetetlen. Sok számítás árán is megéri kerülni. Adatmozgatást. Sávszélt ahol lehet árnyaló műveletre cserélünk. DIV, MOD, TRANS műveleteket. ALU-FETCH módok közötti váltást.

24 OpenCL szerkezet Platform CPU GPU Device GPU Device HOST CU RAM CU CU VRAM VRAM Context Kernel1 Device list Kernel2 Buffer1 Kernel3 Buffer2 Command Queue Command Queue Command Queue Command Queue Kernel4 Image1 Kernel5

25 Platformot választunk (1-et vagy többet is akár) Lekérdezzük a Device-ok listáját. Contextet hozunk létre 1 Deviceszal. Betöltünk egy Programot forrásból vagy binárisból. A programból Kernel függvényeket válogatunk. Lefordítjuk a Kerneleket Deviceokra. CommandQueue-t hozunk létre a contexthez. Memóriaobjektumokat hozunk létre Host-Device és Device-Device közti adatmozgatáshoz. CommandQueue-n keresztül indítjuk a kerneleket. Szükség szerint Eventekkel szinkronizálunk. Program felépítése

26 Köszönöm a figyelmet!
