1 KUTATÁSOK INFORMATIKAI TÁMOGATÁSA Dr. Szénási Sándor Óbudai Egyetem Neumann János Informatikai Kar Alkalmazott Informatikai Intézet

2 Alapvető jellemzői NVIDIA GTX végrehajtó egység 8.22 TFlops

3 Intel ASCI Red (2000 Top 1) Alapvető jellemzői 6000 pentium processzor 2.3 TFlops

4 Intel ASCI White ( Top1) Alapvető jellemzői 8192 IBM Power3 processzor 12.2 TFlops

5 Történeti áttekintés GPU programozás sajátosságai Gyakorlati alkalmazások

6 A videokártya a számítógép megjelenítésért felelős alkotórésze Egyidős a PC-k megjelenésével Alaplapra integrált változatok Különálló bővítőkártya változatok Fejlesztések Csatolók fejlesztése Felbontás növelése Színmélység növelése Grafikus kártya Frissítési frekvencia növelése

7 90-es évektől kezdve általánossá vált a 3D megjelenítés Játékokban Grafikai programokban Tervező programokban Stb. Erre több lehetséges algoritmus is ismert Sugárkövetés Raszterizálás 3D megjelenítés A gyakorlatban főleg ez utóbbi terjedt el

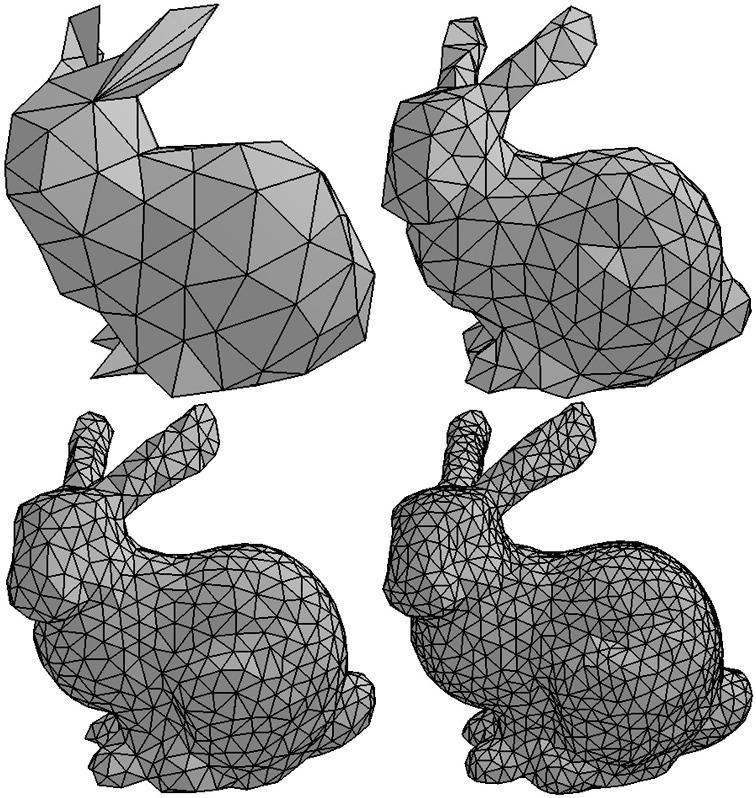

8 Egy hálóval írja le a felületet, ami tipikusan háromszögekből áll Megfelelően sűrű háló esetén az eredmény már tökéletes További műveletek Z távolság megállapítása Árnyékolás Textúrázás Előnye Gyorsan végrehajtható Jól párhuzamosítható Raszterizálás

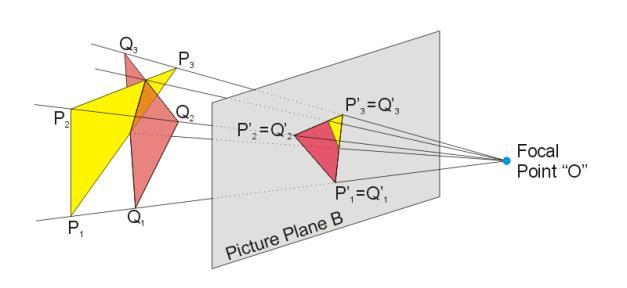

9 Alapvető lépések Háromszögek pontjainak leképezése a képernyő síkjába Bemenet: modell pontjai (x, y, z koordináták), kamera helyzete Kimenet: pontok x, y koordinátái Egyszerű transzformáció A képernyő síkjában lévő háromszögek kirajzolása Bemenet: a háromszögek pontjainak x, y koordinátái Kiegészítés: szín, textúra, fényhatások Kimenet: a képernyőre kirajzolt háromszög További műveletek Effektek Élsimítás 3D megjelenítés lépései

10 GPU szerepe a 3D megjelenítésben 90-es évek közepén nyilvánvalóvá vált, hogy A 3D megjelenítés egyre több helyen megjelent Szinte korlátlanul erőforrásigényes (gyorsabb eszköz nagyobb hálósűrűség szebb kép) Az alaplépései azonosak az alkalmazástól függetlenül Grafikai megjelenítésre speciális API-k DirectX OpenGL Fentiek miatt célszerű hardveres megoldást keresni Különálló 3D gyorsítókártyák Grafikus kártyákba integrált megoldások

11 Alapvető shader típusok Vertex shader Feladata a 3D modell pontjainak leképezése a 2D síkba Alapvetően lebegőpontos számokkal dolgozik Pixel shader Feladata a 2D koordináták által megadott háromszögek kirajzolása Alapvetően színekkel dolgozik Geometria shader Shaderek Feladata a geometria futásközbeni változtatása Használata csak később jelent meg Különböző hardver elemek valósították meg Párhuzamosítás shaderek számának növelése

12 Több shader megjelenése NVIDIA GT végrehajtó egység

13 Még több shader megjelenése NVIDIA GTX végrehajtó egység

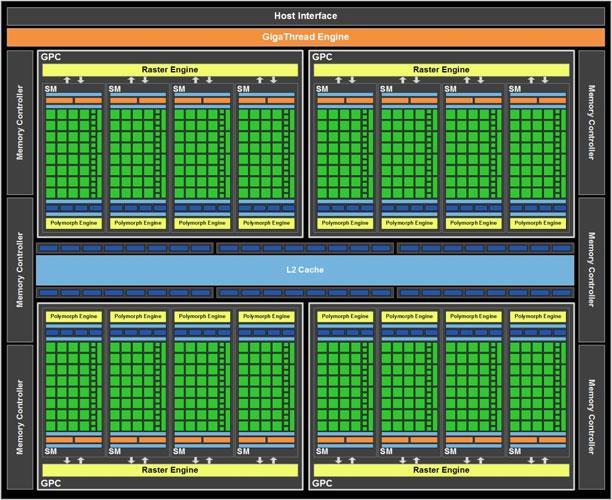

14 És még több shader megjelenése NVIDIA GTX végrehajtó egység

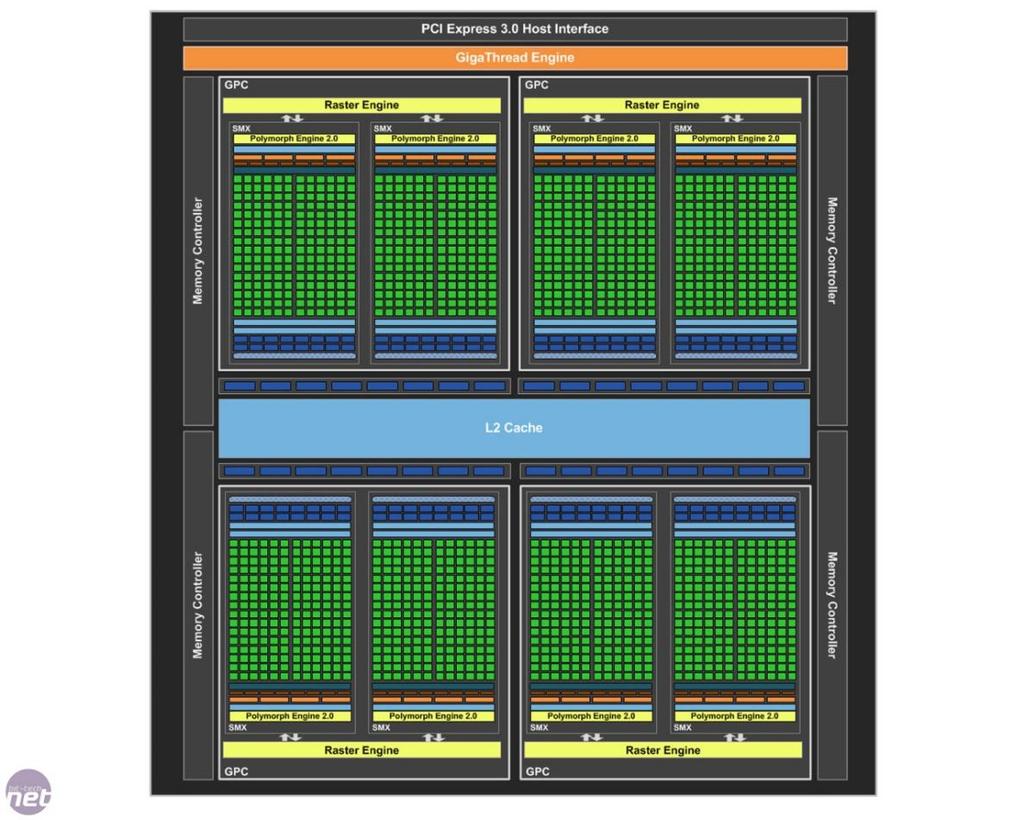

15 Annál is több shader megjelenése NVIDIA GTX végrehajtó egység

16 Még annál is több shader NVIDIA GTX végrehajtó egység

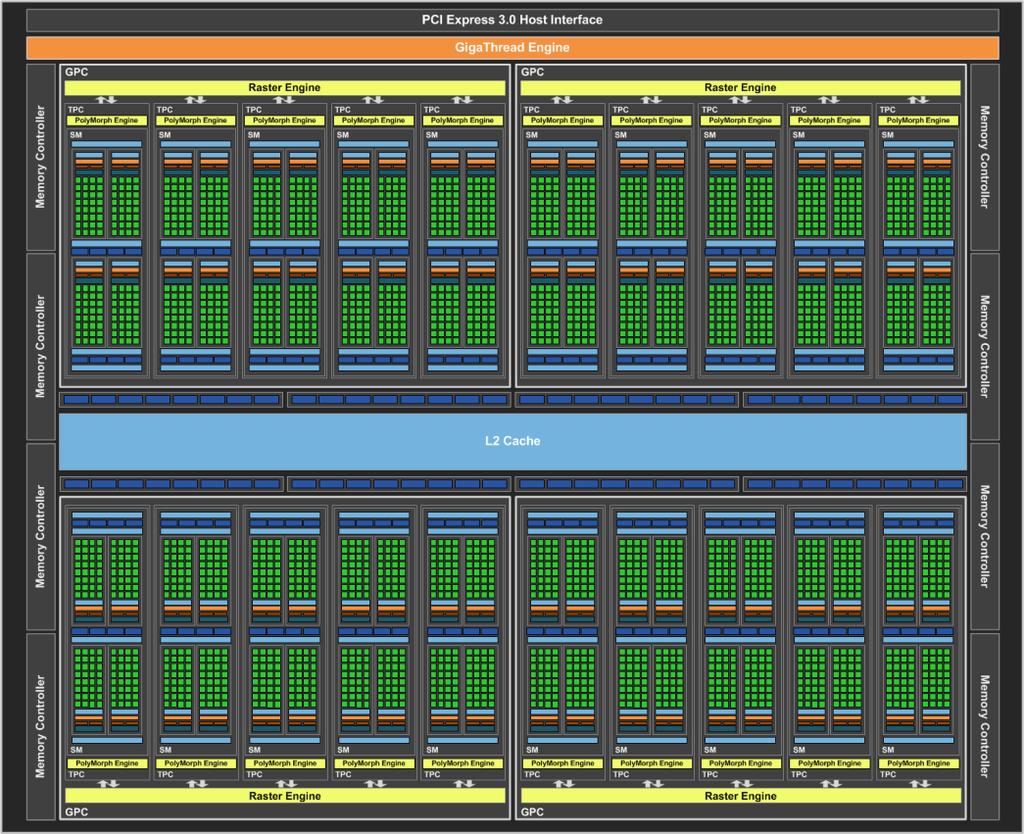

17 Sok shader megjelenése NVIDIA GTX végrehajtó egység

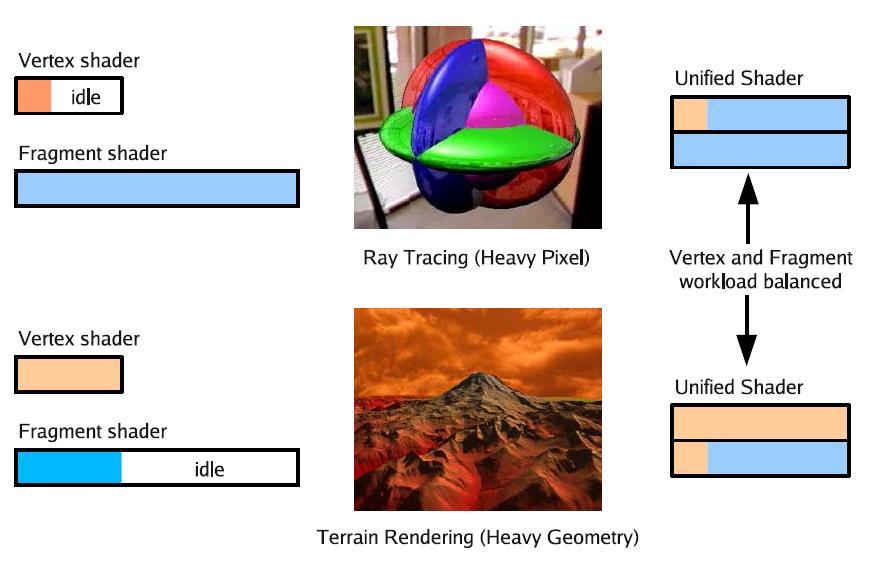

18 A megvalósítás során problémát okoz a megfelelő arányok eltalálása Összetett árnyékolást használó képek Kevés vertex shader Sok pixel shader Bonyolult geometriát használó programok Sok vertex shader Shaderek elosztása Kevés pixel shader Megadott költség mellett nehéz olyan kártyát készíteni, ami minden célra tökéletesen alkalmas

19 Megoldás: megpróbálták közelíteni egymáshoz az egymástól eltérő részegységek felépítését Ez több éven keresztül történt meg Shader Model 1.x Shader Model 2.x Shader Model 3.x Shader generációk Unified Shader Model Végeredményként a közelítés elérte a végső célt, és a grafikus kártyákra már csak egy fajta, általános célú végrehajtó elemekek kerültek

20 GPGPU programozás A grafikus kártyák lehetővé tették a shaderek direkt programozását Ezt alapvetően grafikai funkciókra szánták, de lehetőség nyílt általános célú programok futtatására is (2001 mátrix szorzás megvalósítása) Kezdetben ez csak a grafikai funkciókon keresztül, meglehetősen nehézkesen működött. Ez neveztük GPGPU programozásnak (General Purpose Graphical Processing Unit) A Unified Shader model még vonzóbbá tette ezt a lehetőséget

21 A grafikus kártya gyártók is felismerték az ebben rejlő piaci lehetőséget Ezért támogatást nyújtottak a saját kártyáikhoz NVIDIA CUDA AMD/ATI CTM 2007 Mivel ezek eltérő nyelvek, készült egy szabány is OpenCL Ezt követően egyre többen foglalkoztak a témával Egyetemek Kutatóintézetek Nagyvállalatok GPU programozás

22 Fejlesztői környezetek tovább fejlődtek NVIDIA CUDA OpenCL AMD/ATI már nem fejleszt külön rendszert A GPU fejlesztés Stabil alapokon áll Elterjedt Jó alternatíva További hiányosságok Napjainkban Elméleti háttér hiányosságok Eszközök fejletlenek

23 Aktuális teljesítmény

24 Gyakorlati alkalmazások

25 Történeti áttekintés GPU programozás sajátosságai Gyakorlati alkalmazások

26 Előnyök Sok végrehajtó egység Gyors memória Gyors adatátvitel Hátrányok Miért ilyen gyors a GPU? A végrehajtó egységek lassabbak A végrehajtó egységek egyszerűbbek A végrehajtó egységek nem függetlenek A grafikus kártya saját memóriájában dolgozik Biztos hogy gyors? a feladattól függ

27 Felépítés különbsége Magok: CPU-n kevés, GPU-n sok Gyorsítótár: CPU-n sok, GPU-n kevés Vezérlés: CPU-n összetett, GPU-n egyszerű Függetlenség: CPU magok igen, GPU magok nem

28 Memória késleltetés CPU-n Memória késleltetés alatt értjük azt az időt, amíg a processzornak várakoznia kell a memóriából kért adatokra Csökkenteni nem, csak elrejteni tudjuk CPU esetén a módszerek a csökkentésre Összetett végrehajtás Utasítás futószalag Spekulatív végrehajtás Elágazás becslés Gyorsítótár használata Az egyszer már beolvasott adatot ne kelljen újra megvárni

29 Memória késleltetés GPU-n A probléma ugyanaz, de a megoldás egészen más GPU esetén a módszerek a csökkentésre Gyors kontextusváltás Nagy mennyiségű szál futtatása Minimális gyorsítótár A GPU a memória késleltetést úgy próbálja meg elrejteni, hogy egy memóriából való olvasás után a várakozás helyett azonnal elkezd egy másik, aktuálisan futtatható szálat végrehajtani Így nem kell gyorsítótár és bonyolult vezérlés

30 Egyszerű végrehajtóegységek A vezérlés egyszerűsítése érdekében több ALU-hoz tartozik egy vezérlő egység Ezek összekötve egyidőben csak ugyanazt a műveletet tudják végrehajtani Viszont arra van mód, hogy ezt különböző adatokon végezzék el Emiatt az összes szál célszerűen ugyanazt a kódot kell, hogy futtassa

31 Elágazások esetén meg kell oldani azt, hogy az összekapcsolt szálak feltételtől függően más kódot futtassanak Erre szolgál a SIMT technika Ez a feltételtől függően bizonyos egységeket lekapcsolhat Az ilyen elágazás végrehajtása nem hatékony emiatt SIMT végrehajtás

32 Memória hierarchia GPU memória felépítésének jellemzői CPU központi memóriától független Összetett hierarchia, optimalizálás főként kézzel történik Másolási műveletek költségesek

33 Multiprocesszorok Egyszerű skálázhatóság Független végrehajtás On-chip, off-chip memória

34 GPU előnyei Összefoglalva Kiemelkedő elméleti csúcsteljesítmény Ideális teljesítmény/költség arány Jól skálázható Dinamikusan fejlődő terület GPU előnyei akkor használhatók ki, ha Nagy mennyiségű szálat kell indítani Ezek lehetőleg mind ugyanazt az algoritmust futtatják Kellően magas a számítás/memóriahozzáférés arány Egyéb szempontok

35 Szöveg keresés CPU 1 A szöveg amiben keresünk (29 karakter) E z e g y h o s s z ú s z ö v e g e s t e s z t! A szó amit keresünk (6 karakter) s z ö v e g CPU megvalósítás 1 szálon Az eredeti szöveg minden karakteréből indítsunk egy keresést (24 vizsgálandó indulópont) Hasonlítsuk össze az ott lévő betűket a keresendő szó betűivel (1 és 6 lépés között) Értékelés Legjobb esetben műveletek száma: 6 Legrosszabb esetben műveletek száma: 24 6=144

36 Szöveg keresés CPU 2 A szöveg amiben keresünk (29 karakter) E z e g y h o s s z ú s z ö v e g e s t e s z t! A szó amit keresünk (6 karakter) s z ö v e g CPU megvalósítás 4 magos CPU-val Az eredeti szöveget összuk szét a 4 mag között CPU 1 : 1..6, CPU 2 : 7..12, CPU 3 : , CPU 4 : A 6 hosszú szövegek feldolgozása azonos, mint az előbb Értékelés Műveletek száma: Időszükséglet: 6 36

37 Szöveg keresés - GPU A szöveg amiben keresünk (29 karakter) E z e g y h o s s z ú s z ö v e g e s t e s z t! A szó amit keresünk (6 karakter) s z ö v e g GPU megvalósítás (több ezer végrehajtó egység) Minden végrehajtó egység egy kiinduló pontot vizsgál GPU 1 : 1, GPU 2 : 2, GPU 3 : 3,..., GPU 24 : 24 Minden GPU szál csak egy szót ellenőriz Értékelés Műveletek száma: Időszükséglet: 1-6

38 Szöveg keresés GPU 2 A szöveg amiben keresünk (29 karakter) E z e g y h o s s z ú s z ö v e g e s t e s z t! A szó amit keresünk (6 karakter) s z ö v e g GPU megvalósítás (több ezer végrehajtó egység) Indítsunk 24 6 darab szálat Minden szál csak egy karakter megfelelőségét ellenőrzi Lépésszám Műveletek száma: 144 Időszükséglet: 1

39 Történeti áttekintés GPU programozás sajátosságai Gyakorlati alkalmazások Képfeldolgozás

40 Main components Sejtmag Mirigy Surface epithelium

41 Előfeldolgozás Wallis szűrő Átlagoló szűrő Kiinduló pont választás Feltételezések Régió növelés 1. lépés Lokálisan maximális intenzitás Még nem feldolgozott Nem része egy már létező régiónak

42 Kontúr felépítése a környező pixelek alapján Régió növelés 2. lépés

43 Régió növelés 3. lépés Jósági függvény kiszámítása a kontúr pontokra Szín egyezőség Körkörösség Méret Stb

44 Régió kiterjesztése a legjobb kontúrpont irányába Régió növelés 4. lépés

45 Előző lépések ismétlése amíg egy megállási feltétel be nem következik Nincs több szomszéd Maximális méret Másik sejtmagba növelés Régió növelés 3. lépés

46 Szekvenciális megoldás A régió növelés tipikusan nem jól párhuzamosítható feladat Az egyes lépések az előző lépések eredményein alapulnak Inicializálás Szomszédság ellenőrzés Kontúr pontok felvétele Jóság függvény Régió növelés Utófeldolgozás Kilépési feltétel

47 Párhuzamosítható részek Az egész régiónövelő algoritmus nem párhuzamosítható Az egyes rész lépések azonban igen Inicializálás Szomszédság ellenőrzés Kontúr pontok felvétele Jóság függvény Régió növelés Utófeldolgozás Kilépési feltétel

48 Jóság függvény számítása Jóság függvény számítás A jóság függvény néhány paramétere minden iterációban változik (régió középpontja, áltagos színe, stb.) Ezért minden iterációban, minden kontúrpont esetén újra kell számolni Számítás párhuzamosítása Minden kontúrpontnál ugyanazt a számítást kell elvégezni, csak más adatokkal Ez tipikusan jól párhuzamosítható feladat

49 Párhuzamos jóság számítás 1 GPU szál mindig 1 kontúrpont jóságát számolja ki 1 GPU blokk egy sejtmaggal dolgozik A szükséges szálak száma egyenlő a kontúr méretével Ez 4 - ~1000 közötti érték lehet

50 További párhuzamosítható részek Szomszédok vizsgálata Egy új pont felvétele után meg kell vizsgálni, hogy merre bővíthető a kontúr Utófeldolgozás Külső- és belső kontúr megállapítása Egyéb konvolúciók Kiinduló pontok keresése

51 Végrehajtási idő Egy sejtmag esetében a végrehajtási idő közel azonos a CPU-n mért értékkel Ez azonban még nem használja ki a kártya erőforrásait, így további párhuzamosításra van szükség Regio grow execution time on GPU Regio grow execution time on CPU

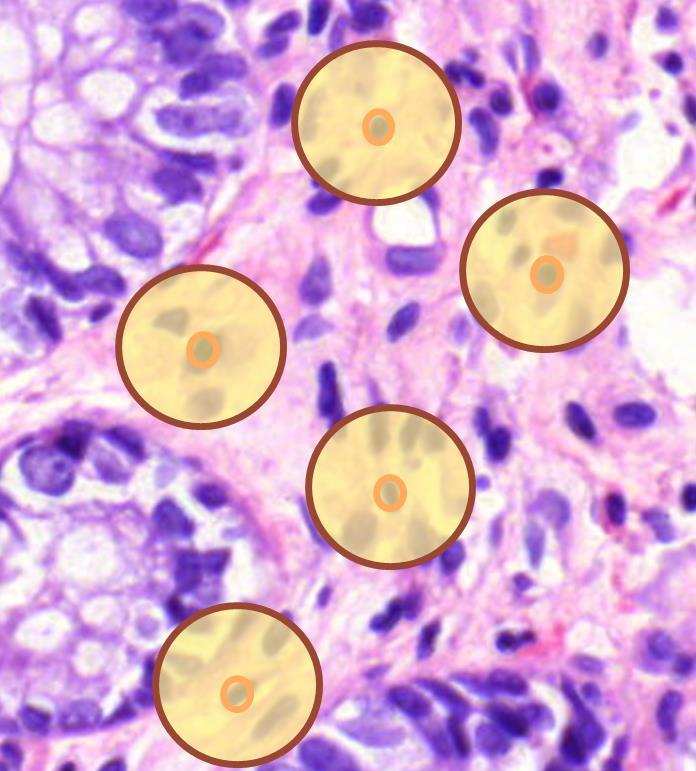

52 Párhuzamosság magasabb szintje Ismert a sejtmag legnagyobb mérete (sugara) Megfelelő távolságból indított keresések (ahol táv > 4*maxR) egymástól függetlenek Tehát egyidőben, párhuzamosan is indíthatók

53 Párhuzamosan futó régiónövelések Egyidőben keresett sejtmagok száma Amennyiben a bemeneti kép azt megengedi, számos sejtmagot lehet feldolgozni egy időben Ez jelentősen növeli a processzor kihasználtságát

54 Teljes végrehajtási idő Teljes futásidő A gyakorlatban a teljes kép feldolgozási idő a mérvadó Ebben a GPU általában 3-4x gyorsabb, mint a CPU implementáció Kép felbontás Nagyobb felbontások esetében az eredmények még jobbak Entire execution time in case of images Entire execution time by image resolution

55 Több grafikus kártya használata Teljes kép felosztása átfedő részekre Több régiónövelés indítása Eredmények összefésülése Eredmény kb. 8x gyorsabb mint az eredeti módszer

56 Történeti áttekintés GPU programozás sajátosságai Gyakorlati alkalmazások IHCP

57 Hőátadás Hőátadási tényező Hőátadás Valódi alkalmazás 3D Hőkezelési eljárások

58 Háttér Hőátadási együttható függ időtől/helytől

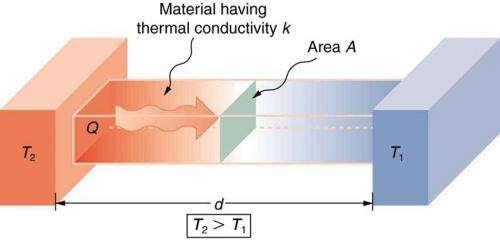

59 Hővezetés Fourier-egyenlete

60 HTC Lehülési görbe

61 Lehülési görbe HTC

62 Lehülés valóságban

63 HTC valóságban

64 Megoldandó feladat

65 A meglévő módszerek számításigényesek Végeselem analízis Véges differenciák módszere Hőátadás mértéke Problémák Közvetlenül nem mérhető Inverz hőtani modellek segítségével származtatható Inverz hőátadási folyamat Rosszul feltett matematikai probléma Nem lineáris Nincs közvetlen megoldása Heurisztikus módszerek

66 Particle Swarm Optimization 1995, James Kennedy, Russell C. Eberhart Madár és hal rajok mozgásán alapul

67 Minden egyednek van Saját térbeli helyzete Aktuális sebessége (vektor) A sebességet befolyásolja Eddig talált legjobb saját pozíció A teljes raj által eddig talált legjobb pozíció A mi esetünkben PSO felépítése Egyed: egy vizsgált paraméterkészlet Pozíció: HTC paraméterek Jóság: referencia lehülési görbék közelítése Cél: minél közelebbi görbét generáló HTC megtalálása

68 PSO lépései Start Induló pozíciók generálása Jósági függvények számítása Legjobb adatok kiválasztása Megállási feltétel vizsgálata Stop Új sebesség meghatározása Mozgatás

69 Előnyök A módszer ideális nagyméretű paramétertérben való keresésre Hatékonyabban kerüli el a lokális optimumokat, mint a hasonló módszerek Problémák IHCP megoldása PSO-val Nagyszámú részecske minden iterációjában ki kell számolni a lehülési görbét (kb. 15ms/részecske) Ezért egy teljes szimuláció futásideje: 3000 elem/iteráció * 4000 iteráció * 15 ms/elem = 50 óra

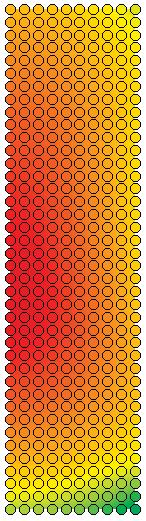

70 Lehűlés szimuláció GPU-val Véges differencia módszer 10x40 rács 4000 időegység Egy GPU multiprocesszor = 1 lehűlés 400 szál 400 érték a belső memóriában Az egyes lehűlések egymástól függetlenek Minden multiprocesszor dolgozhat GPU teljesítménye kiaknázható

71 CPU-GPU megoldás összehasonlítása

72 Optimalizációs lépések Általános GPU optimalizálási ötletek Shared memória használata Warp divergencia kiküszöbölése CPU-GPU együttműködés elősegítése Memória mozgatások csökkentése Shared memória használata A mátrix és a szükséges segédadatok elférnek az on-chip memóriában Ezért minden számítás ott elvégezhető Memória késleltetés emiatt minimális

73 A grafikus kártya 32-es csoportokba rendezve futtatja a szálakat Ezek egyidőben mindig ugyanazt a feladatot hajtják végre Elágazás esetén a szálak egy részének várakoznia kell (lásd SIMT végrehajtás) Lehetőségek Warp divergencia Elágazások kiküszöbölése (általában nem megoldható) Szálak átcsoportosítása (divergencia csökkentése)

74 Warp divergencia DHCP A testet reprezentáló mátrix bizonyos pontjainál másmás képlettel kell számolni

75 Warp divergencia megoldása Mátrix méret: 10x34 Csak utolsó warp divergens

76 Optimalizáció eredménye Optimalizált megoldás futásideje

77 Ideális terheléseloszlás CPU-GPU együtt

78 Memória másolások problémája CPU-GPU memóriák közötti másolás költséges Egymásra épülő lépések CPU GPU másolás GPU kernel futtatás GPU CPU másolás

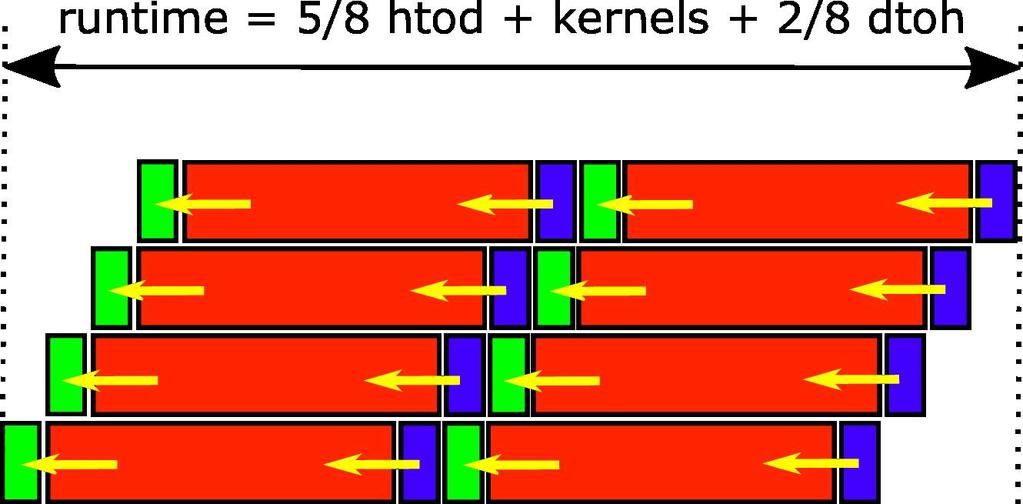

79 Memória másolások átfedése GPU három végrehajtó egysége: 2 másoló, 1 futtató Ezek párhuzamosan működnek, így a memória másolás ideje részben elrejthető

80 CPU, core 1 CPU, core 2 CPU, core 3 CPU, core 4 GPU 2 GPU 1 Mérnöki Látásmód az Informatikában Kutatások Informatikai Támogatása Eredmény Végrehajtási idő: 50 óra 27 perc

81 Gyakorlati alkalmazás PSO/GA configurálás Kérdéses paraméterek Ideális populáció méret Ideális módszerek Időszükséglet További lehetőségek Paraméterenként teszt CPU: 3,5 év GPU: 2 hét Egyéb heurisztikák kipróbálása Fireworks Ant colony optimization

82 Populáció méret kísérlet

83 Irodalomjegyzék/képek forrásai Review-DX10-and-Unified-Architecture/G80-Architecture ft.png

84 Köszönöm a figyelmet
