TOSHIBA TRÉNING SZERVÍZ-OKTATÁS 2012 előadja: Hodermarszki Zsolt. RAS- Lakossági klímák. Fő témák:

Átírás

1 SZERVÍZ-OKTATÁS előadja: Hodermarszki Zsolt RAS- Lakossági klímák Fő témák: Hibakódok kiolvasása Automatikus újraindítás beállítása Távirányító áthangolása (A-B) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 1

2 Hibakódok kiolvasása RAS * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Automatikus újraindítás beállítása RAS Beállítása: 1. Nyomja meg és tartsa lenyomva a RESET gombot a beltéri egységen 3 másodpercig, a művelet beállításához. (3 sípolás hallható, és az OPERATION (üzemmód) ledmásodpercenként 5-ször felvillan, 5 másodpercen keresztül) Ne használja az időzített BEKAPCSOLÁS és az időzített KIKAPCSOLÁS funkciókkal. 2. Nyomja meg és tartsa lenyomva a RESET gombot a beltéri egységen 3 másodpercig a művelet törléséhez. (3 sípolás hallható, de az OPERATION led nem villog) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 2

3 Távirányító áthangolása (A-B) Két légkondicionáló egymáshoz közel történő felszerelése esetén, az egyes beltéri egységek egymástól független használata távirányítóval. RAS B távirányító beállítása: 1. Nyomja meg a RESET gombot a beltéri egységen, hogy a légkondicionálót bekapcsolja. 2. Irányítsa a távirányítót a beltéri egység felé. 3. Tartsa lenyomva a CHK gombot a távirányítón egy ceruza hegyével. Ekkor 00 jelzés látható a kijelzőn. 4. Nyomja meg a MODE gombot, a CHK gomb lenyomva tartása közben. B jelzés jelenik meg a kijelzőn és a 00 jelzés eltűnik, a légkondicionáló pedig kikapcsol. B távirányító beállítása eltárolásra kerül. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA - Kisipari klímák Fő témák: Multi rendszerek kialakítása, vezérlése Monitor funkció vezetékes távszabályzóval Automatikus újraindulás beállítása CN-csatlakozók, vezérlési opciók DX-kit légkezelő illesztéséhez Hibakódok * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 3

4 Multi rendszerek kialakítása, vezérlése: Iker, hármas és dupla-iker elrendezés DI és SDI kültérikkel: * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Iker elrendezés DI, DI BIG vagy SDI kültérikkel: Megengedett csőhosszak és távolságok: L2 L3 Δh L1 Osztóidom: RBC-TWP30E2-2x5,6kW RBC-TWP50E2-2x8,0kW RBC-TWP101E - 2x11 vagy 2x14kW (DI BIG) H Maximális csőhossz: L1+L2 vagy L1+L3 <= katalógusban megadott max. hossz DI=50m, SDI=75m, DI BIG=70m Osztócső hossza max: L2, L3 <= 20m Osztócsövek eltérése: L3-L2 <= 10m Minimális csőhossz: L1+L2 >= 7.5m vagyl1+l3 >= 7.5m Beltérik magasságkülönbsége: Δh<=0.5m Maximális magasságkülönbség: H <=30m Előtöltött vezetékhossz = 30m * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 4

5 Triál elrendezés DI és DI BIG kültérikkel: Megengedett csőhosszak és távolságok: L2 L4 L1 L3 Osztóidom: RBC-TRP100E - 3x5,6kW (DI) RBC-TRP100E - 3x8,0kW (DI BIG) Δh H Maximális csőhossz: L1+L2 vagyl1+l3 vagyl1+l4 <= katalógusban megadott max hossz: DI=50m, SDI=75m, DI BIG=70m Osztócső hossza max: L2, L3 <= 20m Osztócsövek eltérése: L3-L2 ésl4-l2 ésl4-l3 <= 10m Minimális csőhossz: L1+L2ésL1+L3és L1+L4 >=7.5m Beltérik magasságkülönbsége: Δh<=0.5m Maximális magasságkülönbség: H <=30m Előtöltött vezetékhossz = 30m * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Dupla-iker elrendezés DI BIG kültérivel: Megengedett csőhosszak és távolságok: Δh C1 C2 C3 C4 B1 B2 A Osztóidom: RBC-DTWP101E H Maximális csőhossz: A+B1+C1 vagy A+B1+C2 vagy A+B2+C3 vagy A+B2+C4 <= katalógusban megadott max hossz: DI=50m, SDI=75m, DI BIG=70m Osztócső hossza max: B1+C1 ésb1+c2 és B2+C3 ésb2+c4 <= 20m ésc1, C2, C3, C4 <= 15m Minimális csőhossz: A+B1+C1 és A+B1+C2 és A+B2+C3 és A+B2+C4 >= 7.5m Beltérik magasságkülönbsége: Δh<=0.5m Maximális magasságkülönbség: H <=30m Előtöltött vezetékhossz = 30m * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 5

6 Osztóidomok TWP101E Iker-osztó: DTWP101E dupla iker-osztó: TRP100E triál-osztó: * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Elektromos vezérlés: DN kód Kód jelentése Hűtőkör száma Beltéri egység Vezér Szolga Szolga Csoportcím Csoportcím: 0000: egyéni gép 0001: vezér gép 0002: szolga gép * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 6

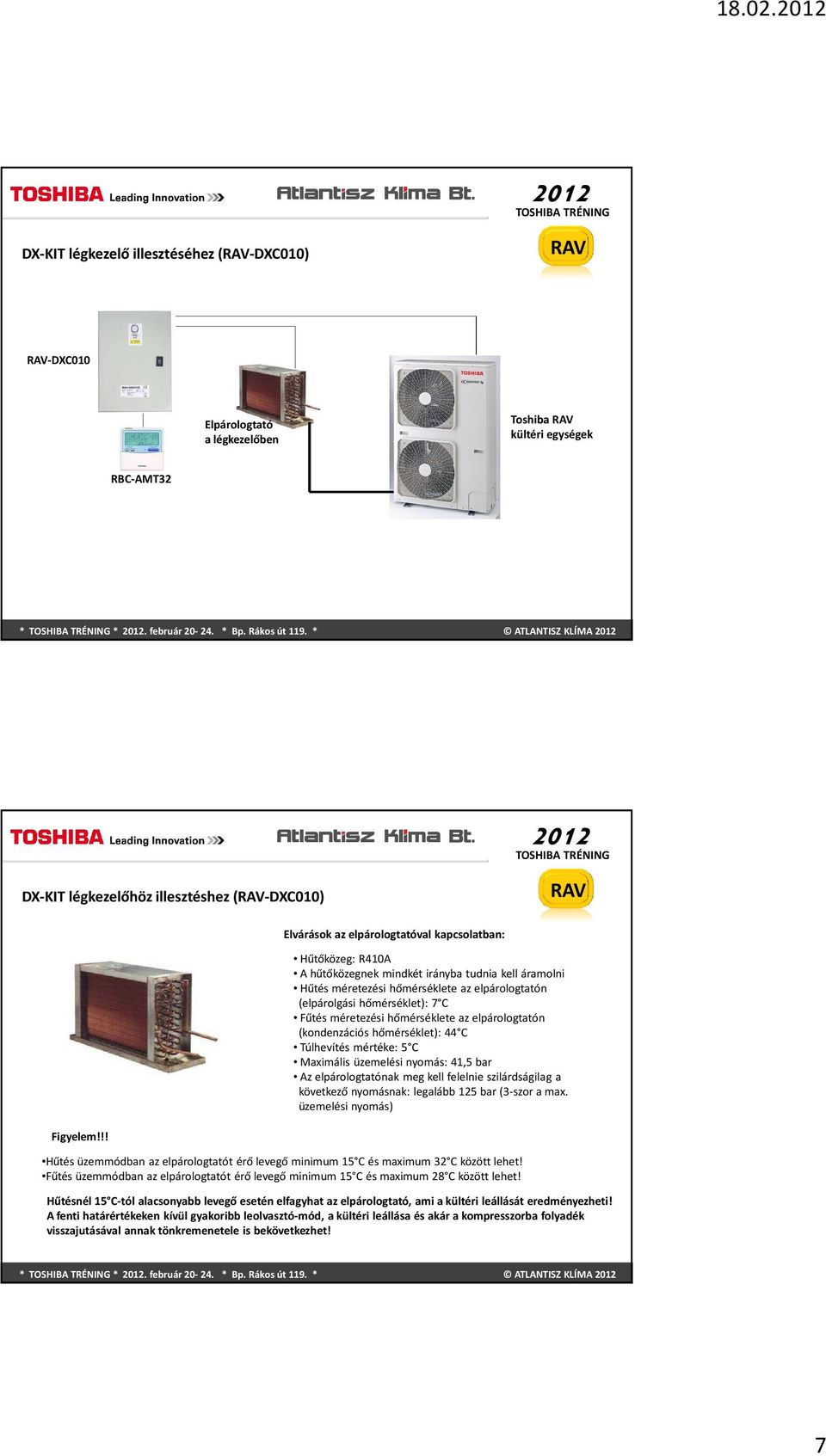

7 DX-KIT légkezelő illesztéséhez (-DXC010) -DXC010 Elpárologtató a légkezelőben Toshiba kültéri egységek RBC-AMT32 * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA DX-KIT légkezelőhöz illesztéshez (-DXC010) Elvárások az elpárologtatóval kapcsolatban: Hűtőközeg: R410A A hűtőközegnek mindkét irányba tudnia kell áramolni Hűtés méretezési hőmérséklete az elpárologtatón (elpárolgási hőmérséklet): 7 C Fűtés méretezési hőmérséklete az elpárologtatón (kondenzációs hőmérséklet): 44 C Túlhevítés mértéke: 5 C Maximális üzemelési nyomás: 41,5 bar Az elpárologtatónak meg kell felelnie szilárdságilag a következő nyomásnak: legalább 125 bar(3-szora max. üzemelési nyomás) Figyelem!!! Hűtés üzemmódban az elpárologtatót érő levegő minimum 15 C és maximum 32 C között lehet! Fűtés üzemmódban az elpárologtatót érő levegő minimum 15 C és maximum 28 C között lehet! Hűtésnél 15 C-tól alacsonyabb levegő esetén elfagyhat az elpárologtató, ami a kültéri leállását eredményezheti! A fenti határértékeken kívül gyakoribb leolvasztó-mód, a kültéri leállása és akár a kompresszorba folyadék visszajutásával annak tönkremenetele is bekövetkezhet! * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 7

8 Elpárologtató méretezési táblázat: Kültéri teljes. (kw) Légkezelő térfogatárama (m3/ó) Elpárologtató belső térfogata (l) Hűtő teljesítmény (kw) Fűtő teljesítmény (kw) Min. Névl. Max. Min. Max. Min. Névl. Max. Min. Névl. Max. DI DI-Big SDI ,8 1,1 4,1 5, ,0 1,4 5,4 7,1 11, ,5 2,1 7,2 10, ,7 2,7 10,1 12,5 5,6 SM 5,6 SP 4,6 5,6 7,4 SM 8,0 SP 7,5 8,0 11,2 SM 12,0 SP 8,1 11,2 13,2 SM 14,0 SP 11,3 14,0 6,3 SM 7.4 SP SM563AT SP564AT 9,0 SM 10,6 SP SM803AT SP804AT 12,5 SM 13,0 SP SM1103AT SP1104AT(8) 16,0 SM 16,5 SP SM1403AT SP1404AT(8) ,7 3,2 12,6 14,0 16,0 14,1 16,0 19,0 SM1603AT SP1604AT ,0 4,2 14,1 20,0 22,4 16,1 22,4 25,0 SM2244AT ,0 5,4 20,1 23,0 27,0 22,5 27,0 31,5 SM2804AT8 -- * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Szenzorok elhelyezése Gáz Folyadék TC szenzor TCJ szenzor TA szenzor * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 8

9 Szenzorok elhelyezése Hűtőközeg-cső TC szenzor Szenzor-tartóval Elhelyezés: A legalsó csőspirál 2/3-ánál. A szenzortartókat 6 órai állásnál kell a csőre forrasztani TCJ szenzor Szenzor-tartóval A folyadék-csőre kell forrasztani. Vigyázat, nehogy a szenzortartó alul a csepptálcába és annak vizébe kerüljön! * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Elektromos bekötés, funkciók Bemenetek: On-off vezérlő bemenet (230V AC vagy feszmentes kontakt) Hibajel bemenet Külső biztonsági kontakt (ha nincs lezárva 1 percig akkor leáll) Kimenetek: Működési jel kimenet (feszmentes kontakt) Hibajel kimenet (feszmentes kontakt) Ventilátor kimenet (akárcsak beltéri egység ventilátor lenne) Csatlakoztatható távirányítók: * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 9

10 DN-kódok beállítása DN kód Kód leírása SM563 SM803 SM1103 SM1403 SM1603 SM2244 SM2804 SP564 SP804 SP1104 SP1404 SP Teljesítmény-kód Szűrő tisztítás jelzés (Tiltva) 0000 (Gyárilag: 0002) 3 Központi távirányító cím (Nincs beállítva) 0099* Gyárilag 0d 0f Automata mód (Engedélyezve) 0000** Gyárilag Automata mód (Tiltva) 0001** Lehetséges üzemmód (Hűtés-fűtés) 0000** Gyárilag Lehetséges üzemmód (Csak hűtés) 0001** 10 Berendezés típusa (Légcsatornás) 0006 (Gyárilag: 0000) 12 Hűtőkör száma (Nincs beállítva) 0099* Gyárilag 13 Beltéri egység száma (Nincs beállítva) 0099* Gyárilag 14 Csoportcím (Nincs beállítva) 0099* Gyárilag Automatikus újraindítás (Gyárilag: 0000, letiltva) (Engedélyezve) * - Az automatikus címzéstől és a rendszerben elfoglalt helytől függenek ezek az értékek ** -Ezek a funkciók a kültéritől függenek. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Monitor funkció Hűtőköri adatok kiolvasása a kültéri vagy beltéri egységből Kiolvasás módja: 1. Nyomja meg egyszerre a CL és TEST gombokat 4 mp-ig. 2. A TEMP gombokkal választhat a szenzorokból. 3. A UNIT gombbal választhat a beltéri egységek között (ha több is van erre a távszabályzóra kötve) 4. A TEST gombbal léphet ki a monitor módból. Beltéri egység adatok Kód Adat neve 01 Helyiség-hőmérséklet (távirányító szenzora) 02 Helyiség-hőmérséklet (TA-visszaszívott levegő) 03 Beltéri egység hőcserélő hőmérséklete (TCJ) 04 Beltéri egység hőcserélő hőmérséklete (TC) F3 Beltéri ventilátor összes üzemelési ideje (óra) Kültéri egység adatok Kód Adat neve 60 Kültéri egység hőcserélő hőmérséklet (TE) 61 Külső hőmérséklet (TO) 62 Kompresszor gáz-előremenő hőm. (TD) 63 Kompresszor szívógáz hőm. (TS) 65 Inverter hűtőborda hőm. (THS) 6A Áramerősség (x1/10a) F1 Kompresszor összes üzemideje (x100ó) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 10

11 TCJ érzékelő TC érzékelő TS érzékelő TO érzékelő TE érzékelő * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA CN-csatlakozók Funkció Csatlakozó Pin No. Leírás Ventilátor-kimenet CN32 1,2 Ventilátor vezérlés távirányítóról Opciós kimenet CN60 1,2,3,4, 5,6 Működési jel kimenet: (hűtés,fűtés,ventilátor,leolvasztás, Thermo-ON) Működés be,- és kimenet CN61 1,2,3,4, 5,6 Külső ON/OFF, működés kimenet, hibajel kimenet Hibajel bemenet CN70 1,2 Hiba kijelzés Parancs bemenet CN73 1,2 Thermo-Off státusz Külső hiba bemenet CN80 1,2,3 Hibajel bemenet (L30) & leállás * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 11

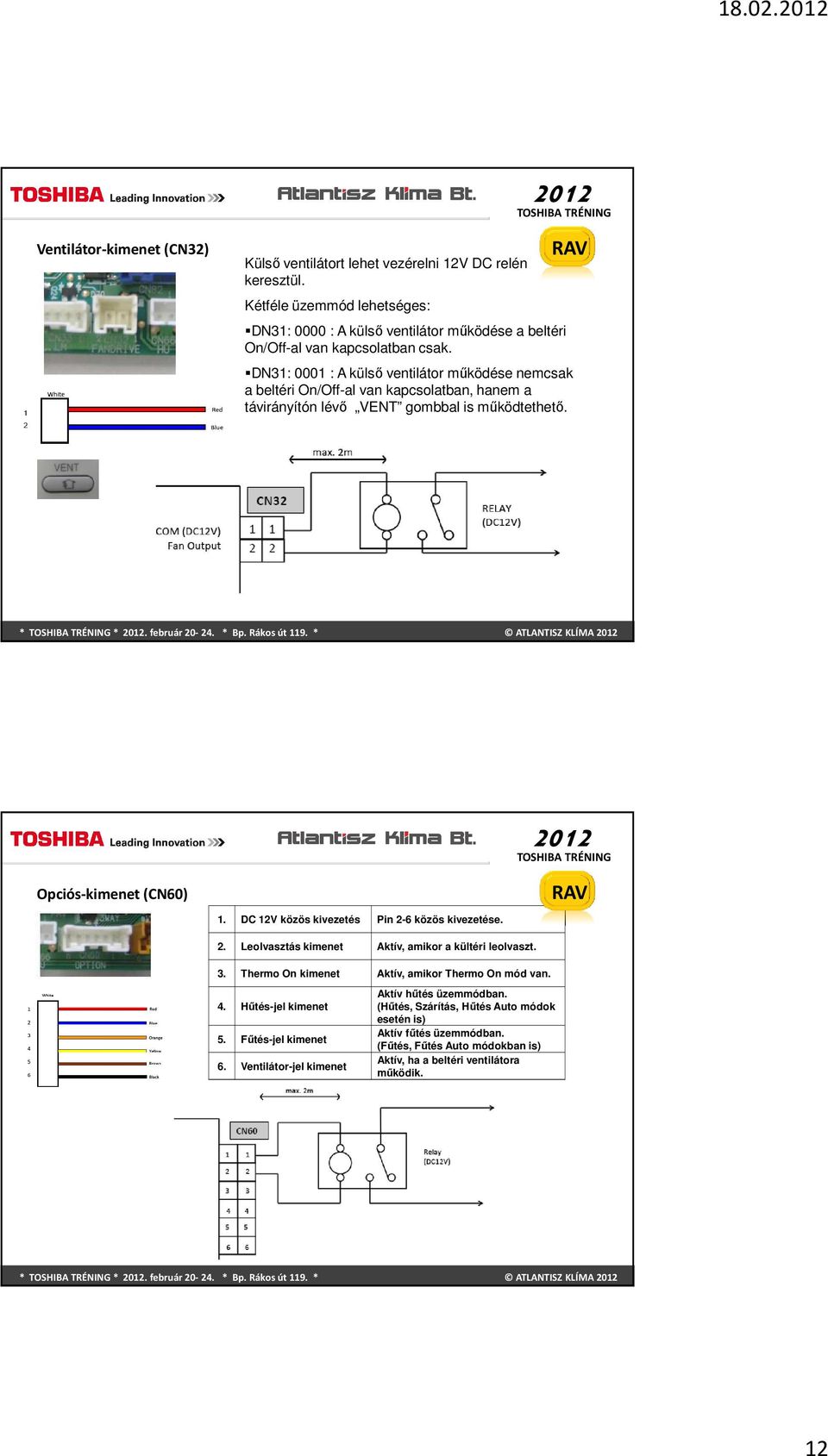

12 Ventilátor-kimenet (CN32) Külső ventilátort lehet vezérelni 12V DC relén keresztül. Kétféle üzemmód lehetséges: DN31: 0000 : A külső ventilátor működése a beltéri On/Off-al van kapcsolatban csak. DN31: 0001 : A külső ventilátor működése nemcsak a beltéri On/Off-al van kapcsolatban, hanem a távirányítón lévő VENT gombbal is működtethető. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Opciós-kimenet (CN60) 1. DC 12V közös kivezetés Pin 2-6 közös kivezetése. 2. Leolvasztás kimenet Aktív, amikor a kültéri leolvaszt. 3. Thermo On kimenet Aktív, amikor Thermo On mód van. 4. Hűtés-jel kimenet 5. Fűtés-jel kimenet 6. Ventilátor-jel kimenet Aktív hűtés üzemmódban. (Hűtés, Szárítás, Hűtés Auto módok esetén is) Aktív fűtés üzemmódban. (Fűtés, Fűtés Auto módokban is) Aktív, ha a beltéri ventilátora működik. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 12

13 Működés be,- és kimenet (CN61) 1. ON/OFF bemenet 2. 0V (Pin 1, 3 közös kivezetése) 3. ON/OFF tiltás bemenet 4. Működés kimenet 5. DC 12V (Pin 4, 6 közös kivezetése) Külső ON/OFF vezérlés (DN2E kód, J01 jumper) Távirányító ON/OFF tiltása lehetséges ennek a kontaktnak a zárásával. Kimeneti jel a távirányító On állásában és hibátlan működés alatt. 6. Riasztás kimenet Kimeneti jel van hiba esetén. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Hibajel bemenet (CN70) 1. Hibajel bemenet Gyári beállítás: DN2A =0002 Alkalmazva ezt a funkciót: DN2A=0001 Ha jelet adunk ennek a bemenetnek, akkor hibajelzés kerül a kijelzőre.* 2. OV (közös) - Beérkező hibajel esetén DN2A: 0001 esetén hibajelzés jelenik meg a távirányító kijelzőjén, de a berendezés tovább működik. (kikapcsolt gép esetén is megjelenik a hibajel) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 13

14 Parancs-bemenet (CN73) 1. Parancs bemenet Bemeneti jel esetén Thermo Off státuszba kerül a klímaberendezés. 2. OV (közös) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Külső hibajel bemenet (CN80) 1. DC 12V (közös) Pin 1,3 közös kivezetése Külső hibajel bemenet Thermo Off és beltéri egység leállítása.* Beérkező hibajel esetén, ha legalább 3 mp-ig folyamatosan tart a jel akkor Thermo Off státuszba kerül a klímaberendezés, ha pedig 1percnél tovább tart a folyamatos jel, akkor leáll teljesen a berendezés és L30 hibakód kerül kijelzésre) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 14

15 Levegő-víz hőszivattyú * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA rendszer Melegvíz Radiátoros fűtés Távirányító Fan-coil Kültéri egység Hydro-egység HMV-tároló Padlófűtés * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 15

16 Az egységek főbb adatai Hydro-egység típusa Fűtőteljesítmény Beépített elektromos fűtőbetét HWS-803 XWHM3-E 8kW 3kW HWS-803 XWHT6-E 8kW 6kW HWS-803 XWHT9-E 8kW 9kW HWS-1403 XWHM3-E 11-16kW* 3kW HWS-1403 XWHT6-E 11-16kW* 6kW HWS-1403 XWHT9-E 11-16kW* 9kW Kültéri-egység típusa Fűtőteljesítmény Fázisszám HWS-803H-E 8kW HWS-1103H-E 11,2kW 1 fázisú (230V) HWS-1403H-E 14kW HWS-1103H8-E HWS-1403H8-E HWS-1603H8-E 11,2kW 14kW 16kW 3 fázisú (400V) HMV-tartály típusa Űrtartalom Beépített elektromos fűtőbetét HWS-1501 CSHM3-E 150 l 2,75kW HWS-2101 CSHM3-E 210 l 2,75kW HWS-3001 CSHM3-E 300 l 2,75kW * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Hűtőköri telepítés Maximális magasságkülönbség a kültéri és beltéri egység között: 30m Maximális távolság a kültéri-beltéri egység között: 30m Minimális csövezési távolság: 5m Kültéri egység gyári hűtőközegtöltete: 8kW: 1,8kg 11-16kW: 2,7kg Előírt rézcső-méretek: Nyomáspróba: 41,5 bar! * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 16

17 Hydro-egységblokkvázlat PCB vezérlés Expanziós tartály Keringtető szivattyú Túlnyomás szelep légtelenítő Lemezes hőcserélő Fűtőbetét Vissza-folyó Előre-menő Hűtőközeg vezetékek * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Hydro-egység elvi séma Tágulási tartály V=12l Pe=1bar Automata légtelenítő Lefúvatószelep Ple=3bar Nyomás mérő Gáz hűtőcső ϕ15 Beépített fűtőelem: 3, 6 vagy 9 kw Keringtető szivattyú Vízelőremenő 5/4 Folyadék hűtőcső ϕ10 Áramláskapcsoló Vízvisszatérő 5/4 Lemezes hőcserélő * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 17

18 Beépített tágulási tartály A beépített tágulási tartály térfogata: 12liter A tartály kezdő (előfeszített) nyomása: 1bar A beépített biztonsági lefúvató szelep lefúvatási nyomása: 3bar A rendszer vízzel való feltöltésekor 2bar nyomásig töltsünk, tesztüzem után pedig ha lecsökken a nyomás ezen érték alá, akkor töltsünk még rá újra annyi vizet, hogy ez a nyomásérték megmaradjon! Az automatikus légtelenítő gyárilag be van tekerve egy műanyag sapkával. 2 fordulattal lazítsa meg, hogy a légtelenítő működni tudjon! Ha a beépített tágulási tartály térfogata nem elég, akkor kiegészítő tartályt kell építeni a rendszerbe! A beépített tartály 55 C-os maximális fűtővíz-hőmérsékletnél és 2 baros feltöltéskor kb. 220 liter rendszertérfogatig elegendő! * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Beépített szivattyú és áramlási viszonyok A Hydro-egység számára mindig biztosítani kell egy minimális vízáramot, különben áramlási hibára a készülék leáll! (A01 hibakód) A beépített szivattyú karakterisztikái, bejelölve a minimális áramlási mennyiséggel: 8kW Hydro egység szivattyú: Grundfos UPS Min. áramlás: 13 liter/perc kw Hydro egység szivattyú: Grundfos UPS Min. áramlás: 17,5liter/perc FIGYELEM! A kültéri egység leolvasztásakor minimálisan 20 liter víz szükséges, hogy a beltéri hőcserélő ne fagyjon el. Ezt a vízmennyiséget puffertartállyal, elegendően hosszú csővezetékkel vagy hőleadóval biztosítani kell! By-pass ág beiktatása szükséges lehet. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 18

19 Hydro-egység erősáramú bekötései Kültéri felé 4x1,5mm2 HMV elektromos fűtőbetéthez 3x1,5mm2 HMV betáp 12A 3x1,5mm2 Beépített el. fűtőelem betápja: 3kW: 3x1,5mm2 (L,N,Föld) 6 és 9kW: 5x2,5mm2(3L,N,Föld) * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 2 zónás fűtési rendszer hidraulikai séma Radiátoros fűtés HMV-tartály Hydro-egység HMV-szenzor TFI szenzor Padlófűtés Kültéri egység 3-utas váltószelep 3-járatú keverőszelep Puffer tartály * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 19

20 Fűtési rendszer kazánnal +HMV készítéssel hidraulikai séma Alacsony külső hőmérsékletnél a kazán kiegészíti a szükséges fűtőteljesítményt. Hőteljesítmény Hőszivattyú lefedése Kazán Hőszivattyú Hőszükséglet -20C Outdoor temperature * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Kiegészítő elektromos fűtés Hőteljesítmény Hydo-egység beépített fűtőelem Hőszivattyú telejsítménye Külső fűtőelem Hőszivattyú Hőszükséglet Kültéri egység -20C Külső hőmérséklet Külső fűtőelem Hydro-egység Fűtési rendszer * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 20

21 Vezérlési lehetőségek termosztáttal Lehetőség van szobatermosztátról vagy az Estia távszabályzóról vezérelni Opciós modul TCB-PCMO3E < vagy> Estia fali-vezérlő Kültéri egység Szobatermosztát Hydro-egység Fűtési rendszer * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Opciós kiegészítők A kiegészítő modulokon keresztül más rendszerek vezérelhetők és bemeneti jelet adhatunk az Estiának. Kód Megnevezés Funkció TCB-PCIN3E TCB-PCMO3E Kimeneti interfész Bemeneti interfész Kazán-vezérlő jel kiadása Vészjel kiadás Leolvasztás-jel kiadás Kompresszor működés-jel kiadás Szobatermosztát bemenet (On-Off bemenet) Vészleállító bemenet HWS-AMS11 Vezetékes távszabályzó A távirányító szobában való elhelyezésekor távolról elérünk minden funkciót és szobatermosztátként is képes üzemelni * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 21

22 Távoli fali-vezérlő használata Lehetőség van egy opcióként megvásárolt fali vezérlőt (vagy akár a Hydro-egységen lévőt is) elhelyezni a komfort térben úgy, hogy az szobatermosztátként működjön. Gyári beállításban előremenő vízhőmérsékletre működik a szabályzás, ennek hőfoka látható is a kijelzőn ami állítható a Temp gombokkal. Ha szobahőmérsékletre szeretnénk szabályozni, akkor a következő beállításokat kell elvégezni: 1. A fali vezérlő (HWS-AMS11) hátlapján a bit-kapcsolókat megfelelően beállítani: Dip kapcsoló 1: OFF: fő vezérlő, ON: másodlagos vezérlő Dip kapcsoló 2: OFF: szabályzás előremenő vízre, ON: szabályzás szobahőmérsékletre Megjegyzés: Alárendelt vezérlővel nem lehet időprogramot vezérelni! 2. FC kódnál a 40-est állítsuk át 1-re. Megjegyzés: Szobahőmérsékletre való szabályzáskor az FC 96 és 9D-vel állíthatjuk be azt a vízhőmérsékletet, amelyre a berendezés elinduláskor megcéloz. Amennyiben fél órán belül nem éri el a szoba levegője a kívánt hőfokot, úgy 1C-al emeli vagy csökkenti (fűtés vagy hűtés) a víz hőmérsékletlét. * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Monitor-funkció A különböző szenzorok értékét kiolvasva értékes információkhoz juthatunk a működésre vonatkozóan és az esetleges hibák meghatározásához: Monitor-mód előhívása: 1. Nyomja meg egyszerre a TEST és a CL gombokat kb. 4mp-ig 2. A TEMP gombokkal lépkedhet a különböző szenzorok értékei között 3. A TEST gombbal léphet ki a monitor-módból. A következő táblázatban látható, hogy milyen értékek olvashatók ki a rendszerből: * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 22

23 Távoli fali-vezérlő használata Hydro-egység kódok: Kód száma Adat neve Egység 00 Beállított célhőmérséklet: HMV C 01 Beállított célhőmérséklet: 1. zóna C 02 Beállított célhőmérséklet: 2.zóna C 03 Távirányító hőmérséklet-szenzora C 04 Kondenzációs hőmérséklet: TC C 06 Visszatérő víz hőmérséklete: TWI C 07 Hőcserélő utáni vízhőmérséklet: TWO C 08 Elektromos fűtőelem utáni vízhőmérséklet :THO C 09 2.zóna szenzorhőmérséklete: TFI C 0A HMV-tartály vízhőmérséklete: TTW C 0B Keverőszelep pozíció lépés 0E Alacsony-nyomás Ps*100 Mpa * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Kültéri-egység kódok: Kód száma Adat neve Egység 60 Kültéri hőcserélő hőmérséklete: TE C 61 Külső levegő hőmérséklete: TO C 62 Kompresszor-forrógáz hőmérséklete: TD C 63 Kompresszor szívóoldali hőmérséklet: TS C 65 Hűtőborda hőmérséklet: THS C 6A Felvett áramerősség A 6D Kültéri hőcserélő hőmérséklete: TL C 70 Kompresszor működési sebessége Hz 72 Kültéri ventilátor alacsony-fordulatszáma 1/perc 73 Kültéri ventilátor magas fordulatszáma 1/perc 74 Expanziós szelep pozíció x 1/10 lépés * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 23

24 Szerviz-adatok: Kód száma Adat neve Egység F0 Mikrokomputer működési ideje x100 óra F1 Kompresszor üzemidő HMV-re x100 óra F2 Kompresszor üzemidő hűtésnél x100 óra F3 Kompreszor üzemidő fűtésnél x100 óra F4 Beépített szivattyú üzemideje x100 óra F5 HMV-fűtőpatron üzemelési ideje x100 óra F6 Beépített elektromos fűtőbetét működési ideje x100 óra F7 Külső elektromos fűtőelem működési ideje x100 óra * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA Köszönöm a figyelmet! * *. február * Bp. Rákos út 119. * ATLANTISZ KLÍMA 24
