1 Estia oktatás 05 Az oktatás témái röviden Változatok Felépítés Telepítés Beüzemelés Hibajelzések Hidraulika Vízkezelés Toshiba Estia levegő-víz hőszivattyú Beltéri egységek HWS 804XWHM E HWS 804XWHT6 E HWS 804XWHT9 E HWS 404XWHM E HWS 404XWHT6 E HWS 404XWHT9 E Fűtőpatron: kw, fázisú 6 6 kw, fázisú 9 9 kw, fázisú Kültéri egységek HWS 804H E HWS 04H E HWS 404H E HWS 04H8 E HWS 404H8 E HWS 604H8 E Fűtőpatron: H-E fázisú H8-E fázisú Új Toshiba Estia High Power levegő-víz hőszivattyú Beltéri egységek HWS P804XWHM E HWS P804XWHT6 E HWS P804XWHT9 E HWS P04XWHM E HWS P04XWHT6 E HWS P04XWHT9 E Fűtőpatron: kw, fázisú 6 6 kw, fázisú 9 9 kw, fázisú Kültéri egységek HWS P804HR E HWS P04HR E Csak egyfázisú kültéri egységek vannak. Estia és Estia High Power összehasonlítások A felsorolás nem teljes, kiemeltünk pár adatot, EN45 szerint Megnevezés HWS-804H-E és HWS 804XWHM E HWS-P804HR-E és HWS P804XWHM E Fűtőteljesítmény (kw) 8,0 8,0 Teljesítményfelvétel (kw),79,68 Hatásfok COP 4,46 4,76 Hűtőteljesítmény (kw) 6,0 6,0 Teljesítményfelvétel (kw),94,64 Hatásfok EER,,66-5 C külső, 5 C előremenő hőmérséklet mellett Max. fűtőteljesítmény 4,47 9,7 Teljesítményfelvétel (kw),65,85 Hatásfok COP,7,4 Estia és Estia High Power összehasonlítások A felsorolás nem teljes, kiemeltünk pár adatot, EN45 szerint Megnevezés HWS-04H-E és HWS 404XWHM E HWS-P04HR-E és HWS P04XWHM E Fűtőteljesítmény (kw),, Teljesítményfelvétel (kw),, Hatásfok COP 4,88 4,88 Hűtőteljesítmény (kw) 0,0 0,0 Teljesítményfelvétel (kw),6,6 Hatásfok EER,07,07-5 C külső, 5 C előremenő hőmérséklet mellett Max. fűtőteljesítmény 7,5, Teljesítményfelvétel (kw),5 4,4 Hatásfok COP,97,59

2 Összeépítési lehetőségek HWS 04H E, HWS 404H E, Beltéri/kültéri egység HWS 804H E HWS 04H8 E, HWS 404H8 E, HWS 604H8 E HWS-804XWHM-E - HWS-804XWHT6-E - HWS-804XWHT9-E - HWS-404XWHM-E - HWS-404XWHT6-E - HWS-404XWHT9-E - Felhasználás Milyen rendszerekhez lehet alkalmazni az Estia hőszivattyúkat? Felületfűtési rendszerek: fal, mennyezet és padlófűtés. Fan coil rendszerek Hűtésre rendszertől függően HMV termelésre Beltéri/kültéri egység HWS-P804HR-E HWS-P04HR-E HWS-P804XWHM-E - HWS-P804XWHT6-E - HWS-P804XWHT9-E - HWS-P04XWHM-E - HWS-P04XWHT6-E - HWS-P04XWHT9-E - Radiátoros rendszerekhez is lehet alkalmazni, ha megfelelő a radiátor mérete. Régi rendszerek legtöbb esetben túl vannak méretezve, így a hőszivattyú által előállított alacsony hőmérsékletű víz is megfelelő hozzá. Beltéri egység felépítése Tágulási tartály Lefúvató szelep Légtelenítő Beltéri egység felépítése Vezérlő elektronika Fűtőpatron Előremenő Lemezes hőcserélő Visszatérő ¼ Előremenő ¼ Keringető szivattyú Hűtőközeg csatlakozások gáz: 6 mm, folyadék: 0 mm Kültéri egység Visszatérő Hűtőköri telepítés Kültéri egység Beltéri egység Maximális magasságkülönbség a kültéri és beltéri egység között: 0 m Maximális távolság a kültéri-beltéri egység között: 0 m Minimális csövezési távolság: 5 m Kültéri egység gyári hűtőközeg töltete: 8 kw:,8kg -6 kw:,7kg Az adott távolságokra elő van töltve a készülék, utántölteni nem szabad. Elektromos bekötés A kültéri egységekhez,5 mm -es vezeték szükséges. A kültéri egységekhez,5 mm -es vezeték szükséges. Áramerősség és biztosíték értékek megtalálhatóak a segédletben. TB0 Kültéri egység felöl érkező tápkábel TB0 Beépített fűtőpatron TB0 HMV tartály fűtőpatron TB04 Keverőszelep TB05 Váltószelep TB06 Érzékelők

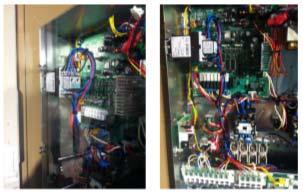

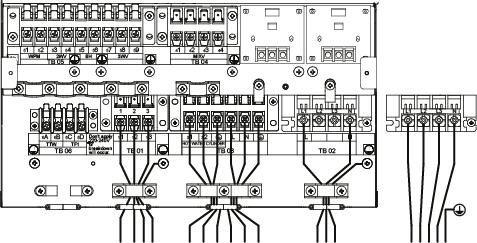

3 Elektromos bekötés Keverőszelepek Váltószelepek Érzékelők Kültéri felől HMV tartály Fűtőpatron, vagy fázis GEO és H tarifa GEO tarifa: vezérlet áram, naponta órára kikapcsolják. Csak ELMŰ-ÉMÁSZ területen van. H tarifa: nem vezérelt, csak fűtési időszakban kedvezményes, hűtésre már nem. TCB-PCMOE Az Estia hőszivattyú folyamatos áramellátásra van megalkotva. A rendszeresen előforduló hosszabb-rövidebb áramszünetek tönkretehetik a vezérlést. Szünetmentes tápegység csak tiszta színuszos lehet. Elektromos átkötés áramszünet esetére Amennyiben az Estia beltéri egysége elfelejti a beállított időt, akkor több, mint valószínű, hogy több áramszünet volt már, vagy a hálózattal lehet gond. Megoldás: egy átkötés alkalmazása. Segédletben részletezve. Áramszünet esetén a relé átkapcsol, a készülék a vezérlőkártyán keresztül üzemszerű vészleállást kap, így nem indul el addig, amíg az áram vissza nem jön. Figyelem! Csak akkor alkalmazható, ha van folyamatos áramforrás! Kiegészítő kártyák Mindkettőből két darab helyezhető el a hőszivattyúban. A kártyák helye elő van készítve. TCB-PCINE: külső hőtermelő vezérlése (kazán), hibajel kimenet, kompresszor állapotának kijelzése, leolvasztás üzemmód jelzése TCB-PCMOE: külső termosztát csatlakoztatása a kártyán keresztül, vészleállítás, külső ki-be kapcsolás A készülék első elindítása Ellenőrizzük a hidraulikai csatlakozásokat. Ellenőrizzük a villamos csatlakozásokat. Ha mindent rendben találtunk, akkor bekapcsolás előtt be kell állítanunk a vezérlőpanelen lévő mikrokapcsolókat! Kapcsolók: SW0 SW0 SW SW SW Minden kapcsoló ki állásban van gyárilag. A készülék első elindítása SW0 Leírás Gyári érték A készülék a járatú szelep után van vagy sem járatú szelep után Használaton kívül, ne módosítsuk Külső HMV tartály termosztát csatlakoztatva Nincs 4 Külső szobatermosztát csatlakoztatva Nincs SW0 Leírás Gyári érték Ki - Keringető szivattyú egyidejű üzeme HMV fűtőpatronnal Be - fűtőpatron üzem közben ki van kapcsolva Egyidejű üzem 4 Ki - fűtési üzemmódban a keringető szivattyú folyamatosan megy Be - 0 C felett kikapcsol (9E) Ki. zóna szivattyú folyamatos üzem Be. zóna az. zónával együtt üzemel Ki Keringető szivattyú normál üzem Be Keringető szivattyú 0 perces, szakaszos üzem Folyamatos üzem Folyamatos üzem Normál üzem

4 A készülék első elindítása SW Leírás Gyári érték Ki Fűtőpatron bekapcsolva Fűtőpatron Be Fűtőpatron kikapcsolva bekapcsolva Ki HMV tartály fűtőpatron bekapcsolva Be HMV tartály fűtőpatron kikapcsolva Ki Külső fűtőpatron bekapcsolva Be Külső fűtőpatron kikapcsolva 4 Használaton kívül, ne módosítsuk Fűtőpatron bekapcsolva Bekapcsolva SW Leírás Gyári érték Ki HMV tartály csatlakoztatva a rendszerhez Be HMV tartály nincs csatlakoztatva a rendszerhez Csatlakoztatva Ki. zóna szabályozás engedélyezve Be. zóna szabályozás kikapcsolva Ki. zóna szabályozás kikapcsolva Be. zóna szabályozás engedélyezve 4 Használaton kívül, ne módosítsuk Engedélyezve Kikapcsolva A készülék első elindítása SW Leírás Gyári érték Ki SPST vagy rugóterhelésű szelep Be SPDT szelep SPST Ki Külső kazánvezérlés nincs Be Külső kazánvezérlés van Ki Automatikus újraindítás bekapcsolva Be Automatikus újraindítás kikapcsolva 4 Használaton kívül, ne módosítsuk Nincs Bekapcsolva Ha elvégeztük a kapcsolók beállítását, akkor el lehet indtani a készüléket. Várjuk meg, hogy elinduljon a készülék és első lépésként állítsuk be rajta az időt. Az időbeállítás végeztével adjuk meg az FC kódokat. FC kódok Az idő beállítása után a készülék FC kódjaival tudjuk a fűtési rendszert és az Estiát összehangolni. Kód Érték Pl. hőmérséklet értékek, üzemmódok, zónák, stb. Lépések: Belépés: SET + TEST + SELECT egyidejű megnyomása, amíg a kódok megjelennek Kódok közötti váltás: TEMP gombbal Érték módosítása: TIME gombbal Érték elfogadása: SET gombbal Kilépés: TEST gombbal Második távvezérlő használata Lehetséges, hogy az Estia hőszivattyút egy távolabbi, valahol máshol elhelyezett HWS-AMS távvezérlővel működtessük A távvezérlő ugyanaz, mint ami a hőszivattyún található Szobatermosztátként is alkalmazható Beállítások A második távvezérlőt az Estián lévő távvezérlő A és B pontjára kell kötni. A távvezérlők hátoldalán lévő mikrokapcsolókkal meg kell adni, hogy melyik távvezérlő legyen a szolga és melyik a mester. A szolga távvezérlőn a mikrokapcsoló -es pontját ON -ra kell átállítani. Szabályozás helyiség levegőre Gyári beállításban előremenő vízhőmérsékletre működik a szabályozás, ennek hőfoka látható is a kijelzőn ami állítható a Temp gombokkal. Átállítás levegő hőmérsékletre: A távvezérlőn a mikrokapcsoló -es pontját ON -ra kell átállítani. A 40-es FC kódot állítsuk át -re. Szobahőmérsékletre való szabályzáskor az FC 96 és 9D-vel állíthatjuk be azt a vízhőmérsékletet, amelyet a berendezés elinduláskor megcéloz. Amennyiben fél órán belül nem éri el a szoba levegője a kívánt hőfokot, úgy C-al emeli vagy csökkenti (fűtés vagy hűtés) a víz hőmérsékletét. Távvezérlő monitor üzemmód Különböző üzemi értékek kiolvasása Lépések: Belépés: TEST + CL egyidejű megnyomása, amíg a kódok megjelennek Jelölések közötti váltása: TEMP gombbal Kilépés: TEST gombbal Értékek: 00 0E Beltéri egység értékei Kültéri egység értékei F0 F7 Üzemidők Mért érték Jelölés 4

5 Hibajelzések Amennyiben a készülék valamilyen hibát észlel, akkor azonnal kijelzi, elkezd csipogni, hibától függően leáll vagy folytatja az üzemet. A CL gombbal elnémíthatjuk a csipogást A ZONE, vagy HOT WATER gombbal törölhetjük a hibát Amennyiben a hibajelzést töröltük, de a hiba még továbbra is fennáll, akkor újból megjelenik a kijelzőn. Hibajelzés Szobatermosztát alkalmazása A készüléket lehetséges külső, nem Toshiba szobatermosztátról is üzemeltetni. Ehhez a TCB-PCMOE kártyát kell a készülékbe telepíteni. Hűtés Fűtés HMV tartály telepítése Az Estia képes magas hőmérsékletű víz előállítására, amivel HMV termelés is megvalósítható. A HMV termeléshez egy váltószelepet kell a készülék előremenő vezetékébe telepíteni, amit majd az Estia fog kezelni. Alkalmazható gyári, Toshiba HMV tároló Egyéb, nem Toshiba HMV tároló is alkalmazható, amihez egy külön érzékelőt kell megrendelni (95607) A tároló lehet fűtőpatronnal ellátott vagy anélküli HMV váltószelep telepítése A háromjáratú váltószelepnek rugóterhelésű, SPST vagy SPDT változatúnak kell lenni (Honeywell VC sorozat) Siemens vagy ESBE szelep esetén keressenek fel minket. Keringető szivattyú, hidraulika Keringető szivattyú, hidraulika Honnan tudjuk, hogy nem megfelelő a szivattyú mérete a rendszernek? A0 felirat, áramlási hiba HWS-404XWHM-E és a többi változat HWS-804XWHM-E és a többi változat Megoldás: Ellenőrizzük a szerelvényeket és a bekötéseket Puffertartály Hidraulikai váltó Hidraulikai egységek Hőcserélő 5

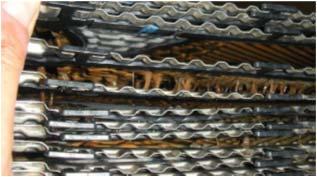

6 Tágulási tartály, hidraulika Beépített tágulási tartály: liter térfogat bar előtöltési nyomás van benne Tartály mérete Max. 55 C vízhőmérséklet Rendszertérfogat Mindig ellenőrizzük a tartály méretét! A rendszerben előforduló legmagasabb hőmérsékletre méretezzünk! Előfordulhat, hogy további tartály beépítése szükséges! Puffertartály Miért van szükség puffertartályra? Kicsi a rendszer térfogata, így a leolvasztás során gondok adódhatnak. Más, általában szilárd tüzelésű kazán is van a rendszerben (napkollektor). Méretezés: Fűtési rendszer esetén a rendszer ajánlott víztartalma 0 liter a fűtési teljesítmény minden kw-jára számítva. Ha ez az érték nincs meg, akkor puffer beépítése javasolt. Szilárd tüzelésű készülékek esetében az alábbi ökölszabály érvényes: kb. 0 liter/kw. Itt a kazán teljesítményét kell figyelembe venni és nem az épület hőszükségletét! Fűtővíz Mivel töltsük fel a fűtési rendszert? Legegyszerűbb a csapvíz Ioncserélt vagy desztillált víz Fagyállós víz Vegyszerrel kezelt víz Mi okozhat gondot? Folyamatos oxigén utánpótlás Ásványi anyag Korrózió Eltömődés Iszaposodás Biológiai veszély Fagyásveszély Fűtővíz Csapvíz: Korlátlan mennyiségben áll elő Hozzáférhető a legtöbb telepítési helyen Nincs megfelelő módon kezelve Magas ásványi anyag tartalom, földrajzi helyenként nagy eltérés Magas oxigéntartalom Desztillált vagy ioncserélt víz: Alacsony ásványi anyag tartalom, vagy teljesen hiányzik Oxigéntartalom szintén alacsony Hátránya, hogy oda kell szállítani Nem áll rendelkezésre korlátlan mennyiségben az adott helyen Vegyszeres kezeléssel jó megoldás! Fűtővíz Fagyállós víz: Fagyásveszélynek kitett helyen alkalmazzuk Mindig az adott körülményekhez megfelelő oldatot használjunk Etilén-glikol helyett használjunk propilén-glikol alapú szereket Oxigén jelenlétében savvá alakul át, ami erősen korrozív Figyelembe kell venni, hogy a folyadék tulajdonságai változnak Egyes tömítések nem szeretik a glikol alapú keveréket Csak olyan szert alkalmazzunk, ami fűtési rendszerhez van kifejlesztve Nem áll rendelkezésre korlátlan mennyiségben Rendszerátmosás A vizes átöblítés nem elég! Bármely fűtési rendszernél alkalmazható eljárás Régi rendszernél az üzemelés során keletkezett szennyeződéseket lehet eltávolítani Új rendszereknél a gyártás és szerelés miatti lerakódásokat lehet kimosni Mosás folyamata: Nagy nyomáson Vegyszerrel Forró vízzel Változtatva az áramlás irányát 6

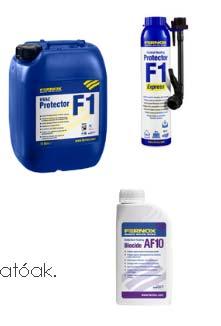

7 Rendszerátmosás Vízkezelés Használatos szerek: Inhibítorok Korrózió Vízkőlerakódás Fertőtlenítés Algásodás ellen Eltömődés ellen A vegyszerek együtt is alkalmazhatóak. Vízkezelés Biztonság Az adott vegyszernél mindig nézzük meg a hozzá tartozó leírást: Hogyan kell kezelni a megmaradt csomagolást. Hova lehet engedni a megmaradt vagy használt vegyszert. Igényel-e külön kezelést a maradék vagy használt vegyszer. Kell-e védőfelszerelést alkalmazni és milyen mértékben. Ha nincs meg az adatlap, akkor a gyártónál kell érdeklődni. Szűrők Meglévő és új fűtési rendszereknél az üzemeltetés során kialakuló szennyeződések felfogására és eltávolítására. Mivel ezeknek a szennyeződéseknek jelentős része mágnesezhető, ezért célszerű mágnessel ellátott szűrőt alkalmazni. Visszatérő csonk elé kell helyezni. Debreceni családi ház Estiával Padlófűtés és radiátorok, ezért külön vezérelhető körre van a rendszer osztva Vízteres kandalló is be van kötve A HMV termelést külön villanybojler oldja meg Részegységek Estia HWS-04H-E kültéri és HWS-404XWHM-E beltéri egység TCB-PCMOE kártya 500 literes, Reflex puffertartály Immergas DIM V ABT hidraulikai egység Vízteres kandalló egy ESBE LTC4 keverőszeleppel és szivattyúval 7

8 Debreceni családi ház Estiával Kapcsolási rajz Kandalló Puffertartály Füstölgő Estia??? Fekete füst szállt fel a kültéri egységből A hőszivattyú hibátlanul működik A fűtési rendszerrel sincs gond DIM V ABT Estia kül- és beltéri egység Fűtési körök Megoldás: vegyes tüzelés Segédletek 8
